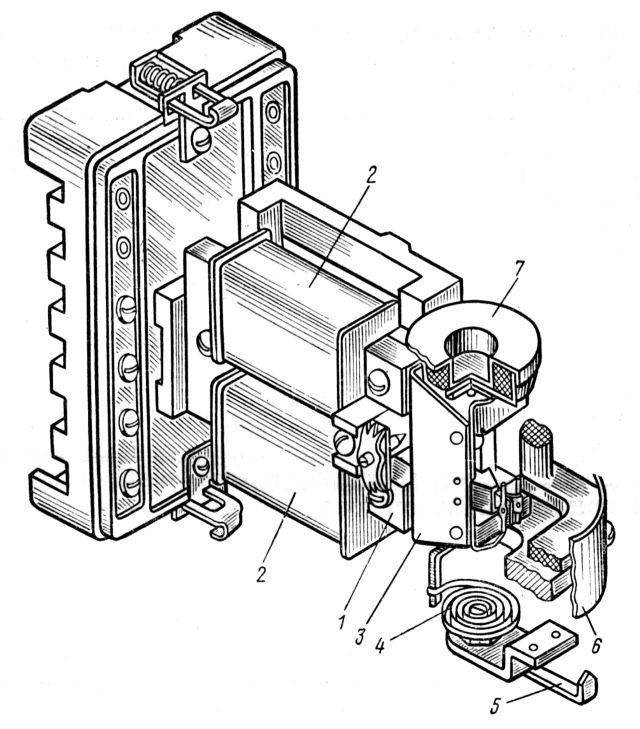

Реле напряжения серий РН-50, РН-150
Реле напряжения серий РН-50, РН-150 применяются в схемах релейной защиты и автоматики энергетических систем. Реле серии РН-150 отличается от серии РН-50 тем, что реле РН-150 выполнено в унифицированном корпусе «СУРА».
Технические характеристики:
| Класс точности для РН53/60Д, РН153/60Д | 10 | |
| Класс точности для других реле | 5 | |
| Время замыкания замыкающего контакта реле максимального напряжения, с, не более, при отношении входного напряжения к напряжению срабатывания | 1.2 | 0.1 |
| 2.0 | 0.03 | |
| 2.0 (РН53/60Д, РН153/60Д) | 0.05 | |
1. | 0.2 | |
| 2.0 (РН51, РН151) | 0.06 | |
| Время размыкания замыкающего контакта реле минимального напряжения при сбросе напряжения от 1.1 до 0.8 напряжения срабатывания, с, не более | 0.05 | |
| Входное сопротивление при последовательном соединении катушек, Ом, не более | РН51/1.4, РН151/1.4 | 96 |
| РН51/6.4, РН151/6.4 | 2 400 | |
| РН51/32, РН151/32 | 15 400 | |
| Коммутационная способность контактов при напряжении | постоянного тока 250В, τ=0.005с, Вт | 60 |
| переменного тока 250В, cosϕ =0.5, В. А | 300 | |
| Коммутационная износостойкость, циклов ВО | 2 500 | |
| Потребляемая мощность при напряжении срабатывания на минимальной уставке, В. А, не более | РН53/400, РН153/400, РН54/320, РН154/320 | 0. 6 |
| РН53/60, РН153/60, РН54/48, РН154/48, РН53/200, РН153/200, РН54/160, РН154/160 | 0.5 | |
| Испытательное напряжение переменного тока частотой 50Гц, выдерживаемое электрической изоляцией в состоянии поставки в течение 1 мин без пробоя или перекрытия, В, приложенное | между токоведущими электрически не связанными частями реле, а также между ними и корпусом | 2 000 |
| между контактами в разомкнутом положении | 500 | |
| Масса реле, кг, не более | РН51, РН53, РН54 | 0.75 |
| РН151, РН153, РН154 | 0.85 | |
| Тип реле | Исполнение реле по характеру изменения входной воздействующей величины | Номинальное напряжение, В | Напряжение срабатывания | Коэфициент возврата | Род тока | ||
| 1 диапазон | 2 диапазон | 1 диапазон | 2 диапазон | ||||
| РН53/60, РН153/60 | максимальное | 30 | 60 | 15…30 | 30…60 | не менее 0. 8 | AC |
| РН53/200, РН153/200 | 100 | 200 | 50…100 | 100…200 | |||
| РН53/400, РН153/400 | 200 | 400 | 100…200 | 200…400 | |||
| РН53/60Д, РН153/60Д | 100 | 200 | 15…30 | 30…60 | |||
| РН54/48, РН154/48 | минимальное | 30 | 60 | 12…24 | 24…48 | не более 1.25 | |
| РН54/160, РН154/160 | 100 | 200 | 40…80 | 80…160 | |||
| РН54/320, РН154/320 | 200 | 400 | 80…160 | 160…320 | |||
| РН51/6.4, РН151/6.4 | максимальное | 6 | 12 | 0.7 | 1.4 | не менее 0.5 | DC |
| РН51/6.4, РН151/6.4 | 24 | 60 | 3. 2 | 6.4 | |||
| РН51/32, РН151/32 | 48 | 100 | 16 | 2 | |||
Условия эксплуатации:
Высота над уровнем моря до 2000м. Диапазон рабочих температур от -20 до +55°С. Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Степень защиты оболочки реле IP40, контактных зажимов для присоединения внешних проводников IP00.
Основные модификации реле:
- РН-51/6.4
- РН-51/32
- РН-151/6.4, 32
- РН-53/60, 60Д, 200, 400
- РН-153/60, 60Д, 200, 400
- РН-54/48, 160, 320
- РН-154/48, 160, 320
- и др.
При заказе уточняйте наличие соотв. модификации. Цена: договорная
————————————————————————–
Информация на сайте носит ознакомительный характер и не является официальной технической документацией.
Для точных данных о характеристиках и параметрах продукции обращайтесь к официальному руководству и специалистам.
Назад
Реле максимального напряжения РН-54/160 УХЛ4
Реле максимального напряжения РН-54/160 УХЛ4 — применяется в схемах релейной защиты и автоматики энергетических систем в качестве измерительных органов, реагирующих на повышение напряжения (РН-53, РН-153) и понижение напряжения (РН-54, РН-154), а также контроля изоляции цепей постоянного тока напряжением до 220 В (РН-51).
Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха:
от — 20° С до + 55° С для реле типа РН 51;
от — 40° С до + 55° С для реле типов РН 53, РН 54, РН 153, РН154.
Группа механического исполнения М39 по ГОСТ 17516.1-90
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников — IP00 по ГОСТ 14255-69.
Обозначение реле по видам исполнения.
РН(1)-Х(2)5(3)Х(4)/ХХ(5)Х(6)-Х4(7)
(1) – тип реле;
(2) — если стоит цифра 1, значит оно выполнено в корпусе унифицированного типа;
(3) — разработка по номеру;
(4) — если стоит 1 или 3, то это реле максимального напряжения, если цифра 4 – то минимального;
(5) — максимальная уставка согласно напряжению: 1,4/6,4/32/48/60/160/200/320/400В;
(6) — отличительный индекс, если стоит буква Д;
(7) — один из видов климатического исполнения УХЛ или О, согласно размещению по ГОСТу 15150-69 и 15543.1-89, имеющего 4 категорию.
| Тип реле | Исполнение реле по характеру изменения входной воздействующей величины | Номинальное напряжение, В | Напряжение срабатывания, В | Коэффициент возврата | Род тока | ||
| I диапазон | II диапазон | I диапазон | II диапазон | ||||
| РН-53/60 | Максимальное | 30 | 60 | 15-30 | 30-60 | не менее 0,8 | Переменный частоты 50 и 60 Гц |
| РН-153/60 | 30 | 60 | 15-30 | 30-60 | |||
| РН-53/200 | 100 | 200 | 50-100 | 100-200 | |||
| РН-153/200 | 100 | 200 | 50-100 | 100-200 | |||
| РН-53/400 | 200 | 400 | 100-200 | 200-400 | |||
| РН-153/400 | 200 | 400 | 100-200 | 200-400 | |||
| РН-53/60Д | 100 | 200 | 15-30 | 30-60 | |||
| РН-153/60Д | 100 | 200 | 15-30 | 30-60 | |||
| РН-54/48 | Минимальное | 30 | 60 | 12-24 | 24-48 | не более 1,25 | |
| РН-154/48 | 30 | 60 | 12-24 | 24-48 | |||
| РН-54/160 | 100 | 200 | 40-80 | 80-160 | |||
| РН-154/160 | 100 | 200 | 40-80 | 80-160 | |||
| РН-54/320 | 200 | 400 | 80-160 | 160-320 | |||
| РН-154/320 | 200 | 400 | 80-160 | 160-320 | |||
| РН-51/1,4 | Максимальное | 6 | 12 | 0,7 | 1,4 | не менее 0,5 | Постоянный частоты 50 и 60 Гц |
| РН-51/6,4 | 24 | 60 | 3,2 | 6,4 | |||
| РН-51/32 | 48 | 100 | 16 | 32 | |||
Габаритные и установочные размеры реле РН-51, РН-53, РН-54, РН-153, РН-154
Габаритные и установочные размеры реле РН-153, РН-154
