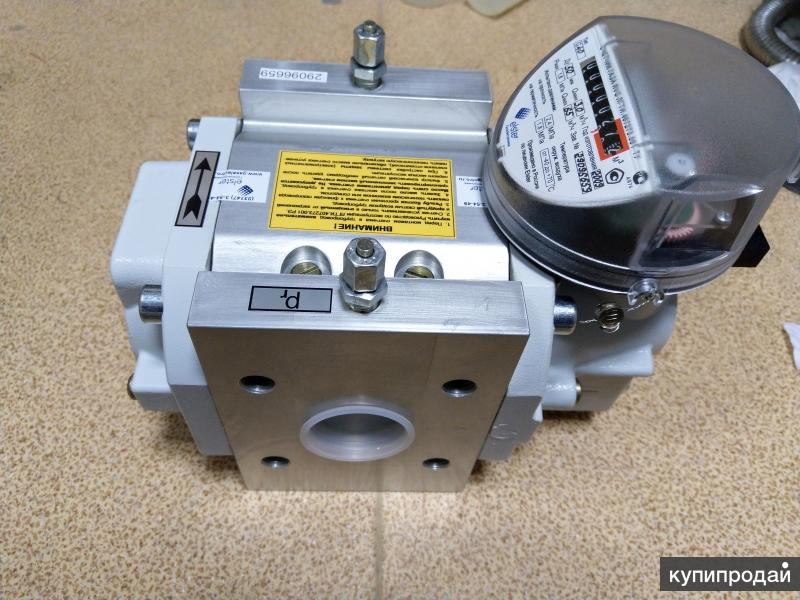

Ротационные счетчики газа RABO G16, G25, G40, G65, G100, G160, G250, G400 :: ООО «РАСКО Газэлектроника»

Счётчики RABO по своим метрологическим, техническим и эксплуатационным характеристикам полностью удовлетворяют требованиям, предъявляемым к ротационным счетчикам газа ГОСТ Р 8.740 — 2011 «Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков», имеют сертификаты соответствия ТР ТС и Системы добровольной сертификации ГАЗСЕРТ.

Сводная информация по всем типоразмерам

Пределы допускаемой относительной погрешности при измерении объема газа
Наименование параметра	Значение параметра для исполнений
Наименование параметра	Основное	У	2У
Пределы допускаемой относительной погрешности при измерении объема газа в диапазоне расходов, %
от Q_min до Q_t, включительно	2,0 (±2,0)	2,0 (±2,0)	—
свыше Q_t до Q_max	1,0 (±1,0)	1,0 (±1,0)	—
от Q_min до Q_max	—	—	0,9 (±0,9)
Точка перехода Q_t , м³/ч:	0,1 Q_max	0,05 Q_max	—
* Пределы относительной погрешности при измерении объема нормированы для рабочих условий эксплуатации

Основные технические характеристики счётчиков
Типоразмер	Условный проход, Ду, мм	Q_max, м³/ч	Диапазон рабочих расходов Q_min/Q_max													Перепад давления при Q_max, Па
			1:250	1:200	1:160			1:130	1:100	1:80		1:65	1:50	1:30	1:20
			Q_min, м³/ч
G16	50	25	—	—		—	—		—	—	—		0,5	0,8	1,3	55
G25	50	40	—	—		—	—		—	0,5	0,6		0,8	1,3	2	80
G40	50	65	—	—		—	0,5		0,6	0,8	1		1,3	2	3	230
G65	50	100	0,4	0,5		0,6	0,8		1	1,3	1,6		2	3	5	540
G100	80	160	0,6	0,8		1	1,3		1,6	2	2,5		3	5	8	425
G160	80	250	1	1,3		1,6	2		2,5	3	4		5	8	13	575
G250	100	400	1,6	2		2,5	3		4	5	6		8	13	20	810
G400	100	650	2,5	3		4	5		6,5	8	10		13	22	32	1700
G400	150	650	2,5	3		4	5		6,5	8	10		13	22	32	1700
Примечания: Исполнение счетчика 2У возможно только для рабочих расходов, расположенных справа от утолщенной линии. Q_min — минимальный объемный расход; Q_max — максимальный объемный расход.

Коэффициенты передачи датчиков импульсов Ср
Типоразмер счетчика	G16, G25, G40, G65	G100	G160	G250	G400
Коэффициент передачи датчика Е1, имп/м3	10	1,0	1,0	1,0	1,0
Коэффициент передачи датчика R300, имп/м3	500	50	50	50	50
Коэффициент передачи датчика A1K, имп/м3**	≈11494	≈6211	≈3280	≈3650	≈2195
* Один импульс соответствует одному полному обороту ролика младшего разряда **Точное значение коэффициента передачи датчика А1К приведено в паспорте счетчика

Рекомендации по замене масла

Инструкция по замене масла в ротационном счётчике RABO

После монтажа счетчика в трубопровод, перед вводом его в эксплуатацию, в переднюю крышку счётчика необходимо залить масло.

Внимание! При заливке масла счетчик не должен находиться под давлением.

Необходимый объем масла для заливки
Установка счетчика	Объем масла, мл
Горизонтальная	25	25
Вертикальная	100	150

Заказать ротационный счетчик газа RABO по выгодным ценам

Новости компании

Новый 2023 год!

Сердечно поздравляем с наступившим Новым годом! И приветствуем Вас в 2023 году!

09.01.2023

Газовый счетчик TME400 внесен в реестр утвержденных типов СИ

Экспериментально доказаны отличные метрологические характеристики TME400

30.08.2022

РМГ РУС — партнер технологического семинара производителей сахара стран ЕАЭС «Клуб технологов»

2-3 июня 2022 года состоялся 9-ый технологический семинар производителей сахара стран ЕАЭС «Клуб технологов»

03. 06.2022

У Вас есть вопросы?
Задайте их нашим специалистам прямо сейчас.

Нажимая кнопку подтверждения, я соглашаюсь c политикой обработки персональных данных.

Заказать звонок

Заполните поля ниже и мы перезвоним
Вам в удобное время!

Время звонка

Сейчас08-0009-0010-0011-0012-0013-0014-0015-0016-0017-0018-0019-0020-00

Нажимая кнопку подтверждения, я соглашаюсь c политикой обработки персональных данных.

Подбор регулятора

Кол-во:

Входное давление Pвх, МПа изб.

Выходное давление Pвых, МПа изб.

Расход Qn, нм³/ч

Рабочая среда

Дополнительные опции

Нажимая кнопку подтверждения, я соглашаюсь c политикой обработки персональных данных.

Подбор расходомера

Ду, мм:

Давление газа, МПа изб.

Расход газа при t=20°C, P=0,101325 МПа, нм³/ч

Рабочая среда

Тип расходомера:

Турбинный Ультразвуковой

Учет:

Коммерческий Технологический

Дополнительные опции

Нажимая кнопку подтверждения, я соглашаюсь c политикой обработки персональных данных.

Подбор оборудования

Кол-во:

Входное давление Pвх, МПа изб.

Выходное давление Pвых, МПа изб.

Расход Qn, нм³/ч

Рабочая среда

Направление потока

Слева направо Справа налево

Опционально

Со встроенным ПОК Без ПОК Со встроенным ПСК Без ПСК

С “шумоглушением” С предохранительной мембраной С предохранительной мембраной С датчиком положения клапана С датчиком срабатывания ПЗК

Нажимая кнопку подтверждения, я соглашаюсь c политикой обработки персональных данных.

Оформить заказ

Для оформления заказа заполните поля ниже

Нажимая кнопку подтверждения, я соглашаюсь c политикой обработки персональных данных.

Все, что вам нужно знать о ротационных газовых счетчиках

19 апреля 2022 г.
Счетчики газа

В 2020 году в Канаде было потреблено около 3,9 триллиона кубических футов природного газа. Для контроля и выставления счетов за потребление газа газоснабжающие компании используют различные типы приборов учета. Среди самых популярных и традиционных вы найдете ротационные газовые счетчики.

Доступные по цене и точные ротационные газовые счетчики, как и диафрагменные газовые счетчики, относятся к газовым счетчикам прямого вытеснения. Читайте дальше, чтобы узнать все о ротационных счетчиках газа, от того, как они работают, до того, как они устанавливаются.

Что такое ротационный газовый счетчик?

Роторные газовые счетчики появились в начале 19 века. В то время люди использовали ротационные счетчики в качестве водяных насосов, но только в 1900-х годах газовая промышленность приспособилась к ним. Сегодня роторно-поршневые расходомеры стали точным прибором, предназначенным для измерения расхода газа, как правило, в диапазоне пропускной способности от 1000 до 38000 кубических футов в час (CFH).

Благодаря своей конструкции ротационные газовые счетчики могут работать с более высоким объемом и давлением, чем мембранные счетчики. Это делает их идеальными для применения при среднем давлении — 0-175 фунтов на квадратный дюйм для обычных насосов, но это может быть увеличено до 0-1480 фунтов на квадратный дюйм для моделей высокого давления.

Ротационные счетчики пользуются популярностью у газовых компаний для выставления счетов в промышленных и коммерческих целях. Простые в установке, обслуживании и тестировании, ротационные счетчики надежны и обеспечивают наилучший диапазон точности для требований от низкой до высокой производительности.

Как работает ротационный газовый счетчик?

Как упоминалось ранее, ротационные газовые счетчики работают по принципу прямого вытеснения. Роторный газовый счетчик физически разделяет всасываемый поток на точные количества и измеряет их по отдельности, обеспечивая точную запись общего значения расхода.

Счетчик состоит из полости полуцилиндра, внутри которой находятся два вращающихся рабочих колеса в форме восьмерки, расположенных под углом 90 градусов друг к другу с помощью точных синхронизирующих шестерен. Эти рабочие колеса вращаются в противоположных направлениях друг к другу из-за перепада давления на счетчике, создаваемого расходом газа ниже по потоку. При вращении каждая крыльчатка захватывает конечный и одинаковый объем газа. Окончательный объем, вытесняемый каждым оборотом крыльчатки, передается в модуль окончательного считывания.

Разница между ротационными газовыми счетчиками и другими газовыми счетчиками

Роторный счетчик использует тот же принцип, что и диафрагменные счетчики, но может измерять более высокие объемы и давление. Тем не менее, у диафрагменного счетчика диапазон регулирования лучше (~100:1), чем у ротационного счетчика газа (~50:1).

Из-за этого ротационные поршневые расходомеры обычно используются в крупных промышленных приложениях с высокими требованиями, с которыми не могут справиться мембранные расходомеры.

В то время как турбинные расходомеры и ротационные расходомеры могут измерять газы при чрезвычайно высоком давлении, турбинные расходомеры относятся к расходомерам скоростного типа. Это делает их более подходящими для измерения газа с самым высоким давлением при самом высоком расходе, хотя они также имеют низкий динамический диапазон (~20:1).

Турбинные счетчики газа измеряют газ косвенно, в то время как ротационные счетчики напрямую определяют расход газа путем деления потока газа с помощью вращающихся лопастей.

Точно так же ультразвуковые расходомеры косвенно измеряют расход газа с помощью звуковых волн. При протекании газа по трубе происходит изменение отраженной волны, которое счетчик регистрирует и использует для определения объема расхода газа.

Вихревые счетчики очень похожи на ротационные газовые счетчики. В отличие от ротационных расходомеров, вихревые расходомеры используются в промышленности, где требуется небольшой объем коммерческого учета газов.

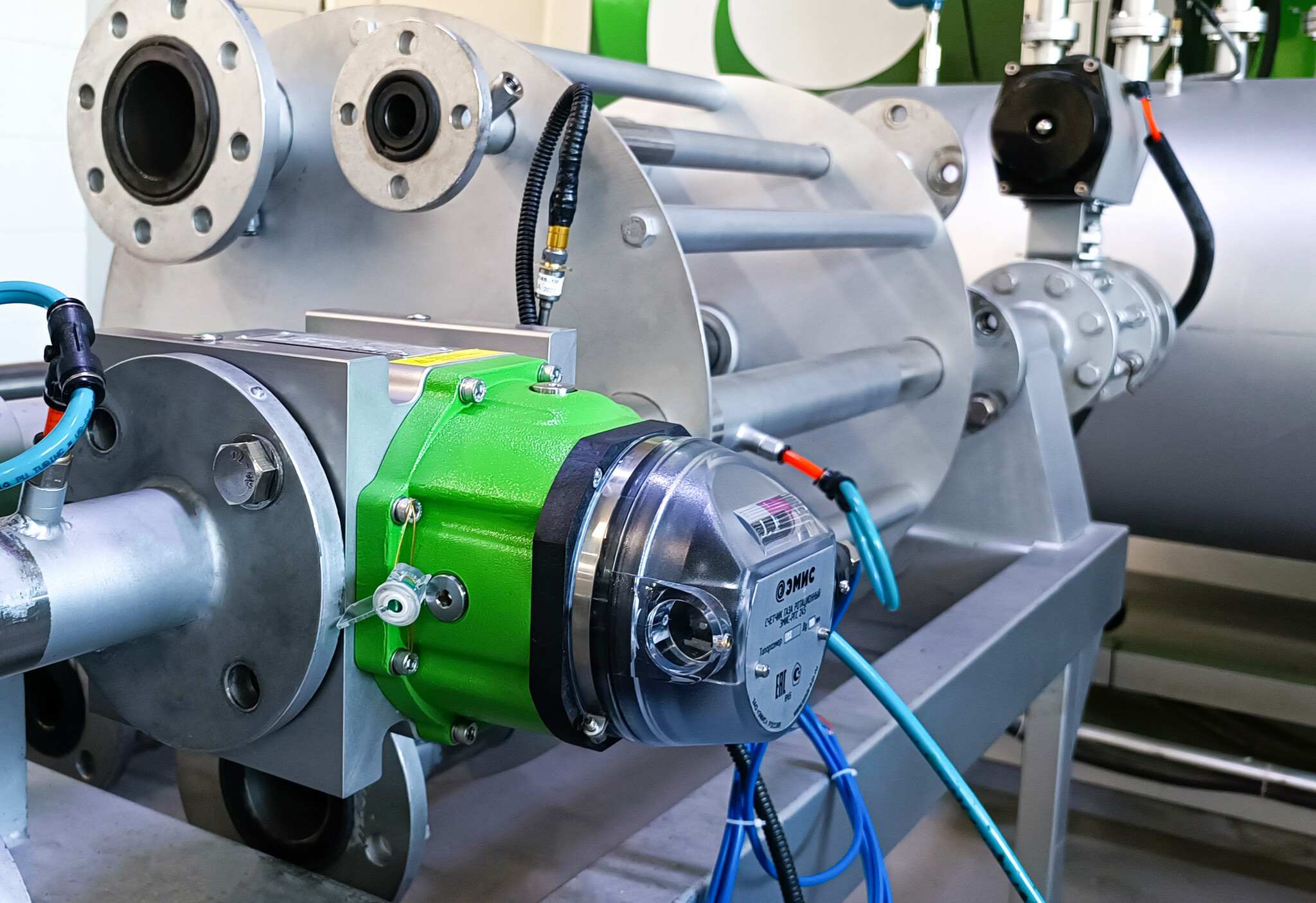

Установка

Для обеспечения оптимальной работы любого ротационного газового счетчика требуется правильная установка в соответствии с рекомендациями производителя. Роторные расходомеры следует размещать там, где они имеют наилучшие шансы остаться незагрязненными для лучшей работы.

Роторный счетчик газа можно установить, положив его как в вертикальном, так и в горизонтальном положении. Перед установкой ротационных счетчиков газа выполните следующие проверки перед установкой:

Убедитесь, что роторно-поршневой расходомер находится в идеальном состоянии.
Убедитесь, что система трубопроводов газового счетчика не содержит таких материалов, как грязь и сварочный шлак.
Осмотрите монтажные фланцы, убедитесь, что они параллельны и хорошо разнесены.
После успешной проверки перед установкой установите счетчик, используя следующую процедуру:
Используйте полные фланцевые прокладки.
Затяните фланцы с помощью болтов и убедитесь, что вы затягиваете их с правильным значением, рекомендованным производителем.
Когда закончите, нанесите масло для дозатора, так как оно поможет со смазкой. Всегда используйте масло, поставляемое компанией-производителем, чтобы не повредить рабочие колеса.
Подавайте давление в установку с медленной скоростью 35 кПа в секунду, пока не будет достигнуто рекомендуемое давление.
Проверить наличие утечек газа.

Размеры

При установке газового счетчика в жилом районе поставщики газа должны также учитывать размер газового счетчика, который они устанавливают в домах своих клиентов. Установка небольшого газового счетчика в домохозяйстве с большим количеством приборов, работающих на природном газе, может ограничить количество газа, поступающего в дом.

Газомонтажник подбирает ротационный газовый счетчик в зависимости от объемного расхода газа. Например, если в доме потребность в газе составляет 300 000 БТЕ при ¼ фунта на квадратный дюйм, что соответствует ~ 300 станд. куб. футов в час, выберите расходомер наименьшего размера, способный обрабатывать ~ 300 станд. куб. футов в час. Большинство ротационных газовых счетчиков имеют размеры от 175 до 275 кубических футов в час.
