РОССИЙСКОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО

ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ “ЕЭС РОССИИ”
ДЕПАРТАМЕНТ СТРАТЕГИИ РАЗВИТИЯ И НАУЧНО-ТЕХНИЧЕСКОЙ ПОЛИТИКИ

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ ПРОМЕЖУТОЧНЫХ РЕЛЕ РП 8, РП 9, РП 11, РП 12, РП 16, РП 17, РП 18, РЕЛЕ ВРЕМЕНИ РВ 01, РВ 03, РСВ 13, РСВ 14
РД 153-34. 0-35.647-99
УДК 621.311

Срок действия установлен с 01.02.2000 г.

Разработано Открытым акционерным обществом “Фирма по наладке, совершенствованию технологии и эксплуатации электростанций и сетей ОРГРЭС” и Открытым акционерным обществом “Чебоксарский электроаппаратный завод”
Исполнители Ф.Д. КУЗНЕЦОВ (АО “Фирма ОРГРЭС”), Г.П. ВАРГАНОВ, С.Г. НИКОЛАЕВ (АО “ЧЭАЗ”)
Утверждено Департаментом стратегии развития и научно-технической политики РАО “ЕЭС России” 05.07.99 г.
Первый заместитель начальника А.П. БЕРСЕНЕВ
Введено впервые

В настоящих Методических указаниях приведены основные технические данные, описания схем и принципа действия промежуточных, промежуточных двухпозиционных реле и реле времени. Приведены методы и последовательность производства работ при их техническом обслуживании.

При составлении Методических указаний использованы заводские описания [1], [2] и другие нормативно-технические документы.

Методические указания предназначены для персонала электростанций, электрических сетей и наладочных организаций, занимающихся наладкой и эксплуатацией устройств РЗА.

Настоящие Методические указания являются собственностью РАО “ЕЭС России”. Перепечатка Методических указаний и применение их в других отраслях промышленности России, а также в странах ближнего зарубежья допускается исключительно с разрешения Собственника.

1. Общие положения

Промежуточные двухпозиционные реле РП 8, РП 9, РП 11, РП 12, промежуточные реле РП 16, РП 17, РП 18, реле времени РВ 01, РВ 03, РСВ 13, РСВ 14 предназначены для использования в устройствах релейной защиты и автоматики. Реле изготавливаются в климатическом исполнении УХЛ категории 4 по ГОСТ 15150-69 [6] для народного хозяйства и поставок на экспорт в страны с умеренным климатом и в исполнении 0 категории 4 по [6] для поставок на экспорт в страны с тропическим климатом.

Реле предназначены для работы в закрытых помещениях при температуре воздуха от минус 40 до плюс 55°С для климатического исполнения УХЛ и от минус 10 до плюс 55°С (без выпадения инея и росы) для исполнения 0.

Верхнее значение относительной влажности воздуха составляет 80% при 25°С для климатического исполнения УХЛ и 98% при 35°С без конденсации влаги для климатического исполнения 0.

Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы. Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий, а также от прямого воздействия солнечной радиации. Реле должно устанавливаться на вертикальной плоскости.

Допустимые значения механических воздействий для реле РСВ 13 по группе М4 ГОСТ 17516.1-90 [8]: вибрационные нагрузки с ускорением 0,5g в диапазоне частот от 0,5 до 100 Гц, для остальных по группе М7 [8]: при вибрационных нагрузках с ускорением 3g в диапазоне частот от 5 до 15 Гц и 1g в диапазоне частот от 16 до 100 Гц. Реле РСВ 13 сейсмостойкости при воздействии землетрясений интенсивностью 9 баллов по МЭК-64 при уровне установки над нулевой отметкой до 10 м.

Электрическая изоляция реле исполнений УХЛ выдерживает в течение 1 мин без повреждений испытательное напряжение 2000 В частоты 50 Гц, приложенное между независимыми токоведущими цепями относительно друг друга и между токоведущими цепями и металлическими конструкциями, на которые устанавливаются реле.

Разобщающиеся в процессе работы контактные части реле исполнения ХЛ выдерживают в течение 1 мин напряжение 500 В частоты 50 Гц. Изоляция между включающими и удерживающими обмотками промежуточных реле исполнения УХЛ выдерживает в течение 1 мин напряжение 500 В частоты 50 Гц. Для реле климатического исполнения 0 значения испытательных напряжений соответственно составляют 2200 и 550 В частоты 50 Гц.

Реле РП 18, РВ 01, РВ 03, РСВ 13 и РСВ 14 являются статическими, так как выдержка времени этих реле на срабатывание или возврат в отличие от электромеханических реле создается с помощью электронных блоков. Обозначения элементов схем реле даны в соответствии с обозначениями завода-изготовителя релейной аппаратуры.

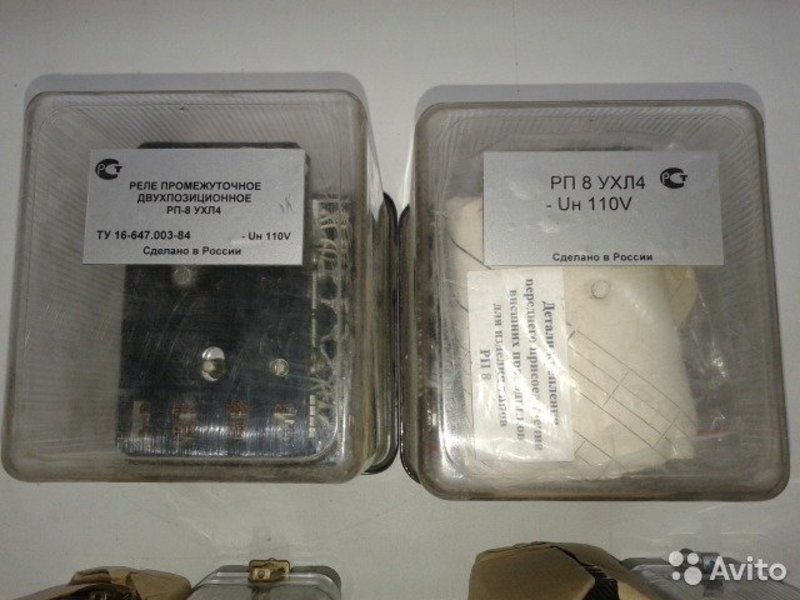

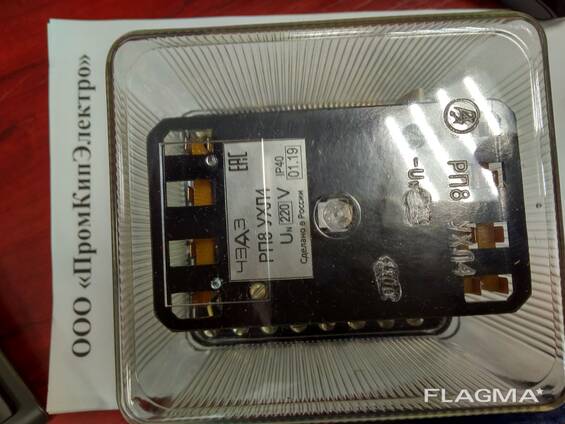

2. Промежуточные двухпозиционные реле РП 8, РП 9, РП 11, РП 12

Условное обозначение:

РП XX Х4 – тип реле;

а б в — позиции структурного обозначения: а —промежуточное реле, б — условные номера разработки (числа 8, 9, 11, 12), в — климатическое исполнение и категория размещения по [6] (УХЛ4, 04).

Реле РП 8, РП 9, РП 11, РП 12 предназначены для использования в качестве вспомогательных реле в различных комплектных устройствах, от которых требуется повышенная устойчивость к механическим воздействиям. Особенность реле состоит в том, что они не меняют положения контактов при посадках или исчезновениях напряжения оперативного тока.

Реле РП 8 и РП 11 имеют исполнения на 24, 48, 110 и 220 В постоянного тока, напряжение срабатывания не более 0,7 от номинального. Потребляемая мощность 22 Вт. Реле РП 9 и РП 12 имеют исполнения на 100, 110 и 220 В переменного тока, напряжение срабатывания не более 0,8 от номинального. Потребляемая мощность 25 В·А. Исполнение контактов: РП 8 и РП 9 — 7 замыкающих и 7 размыкающих, РП 11 и РП 12 — 1 замыкающий, 1 размыкающий и 2 переключающих.

Время срабатывания реле (время с момента подачи напряжения на обмотку до замыкания замыкающих контактов) при номинальном напряжении не более 0,06 с. Обмотки реле не рассчитаны на длительное нахождение под напряжением и включаются только на время, достаточное для срабатывания реле.

Контакты реле способны коммутировать цепь переменного тока мощностью 450 В·А (коэффициент мощности нагрузки не менее 0,5) при токе не более 2 А или напряжении от 24 В до 250 В или цепь постоянного тока с индуктивной нагрузкой (постоянная времени которой не превышает 0,05 с) мощностью 50 Вт при токе не более 2 А или напряжении от 24 В до 250 В. Длительно допустимый ток через размыкающие контакты — 5 А.

Реле выполнены на поляризованном принципе. Поляризующий магнитный поток реле создается постоянными магнитами, управляющий поток — обмотками, включенными последовательно с блокирующими контактами. Для срабатывания реле напряжение должно быть подано в цепь с размыкающим контактом. Схемы электрических соединений приведены на рис. 1.

Реле имеют по одной катушке (в реле РП 8, РП 11 катушки двухобмоточные, в РП 9 и РП 12 — однообмоточные), которые создают управляющий магнитный поток. В реле РП 8, РП 11 при включении первой обмотки якорь срабатывает в одном направлении, а при включении второй обмотки — в обратном направлении. В реле РП 9, РП 12 срабатывание в ту или иную сторону происходит за один определенный для каждого направления полупериод напряжения.

Габаритные размеры и масса реле РП 8 и РП 9: цоколь-147×125 мм, высота — 144 мм, масса — 2 кг, реле РП 11и РП 12: цоколь — 147×98 мм, высота — 151 мм, масса – 1,5 кг. Осевой люфт якоря должен быть в пределах 0,2 — 0,3 мм. Зазор между контактами, используемыми во внешних цепях, должен быть не менее 1,8 мм. Зазор между контактами в цепях обмоток реле — в пределах 1-1,3 мм.


а)	б)

в)	г)

Рис. 1. Схемы электрических соединений реле РП 8-РП 12:

а – РП 8; б – РП 9; в – РП 11; г – РП 12
