Реле РСМ — DataSheet

Конструктивные данные реле РСМ	Конструктивные данные реле РСМ
Разметка для крепления реле РСМ	Принципиальная электрическая схема на два замыкания реле РСМ

Описание

Реле РСМ — зачехленное, одностабильное, с одним или двумя замыкающими, размыкающими контактами, предназначено для коммутации электрических цепей постоянного тока.
Реле РСМ соответствует ГОСТ 16121 — 86 и техническим условиям РФ4.523.000ТУ.

Материал контактов — Ср999. Сопротивление электрического контакта не более 0,6 Ом. Масса реле не более 25 г.

Условия эксплуатации.

Температура окружающей среды от —50 до +50°С.
Циклическое воздействие. температур —50 и +50°С.
Повышенная относительная влажность до 98% при температуре (+20 +5)°С.
Атмосферное давление от 666 до 106 700 Па.
Синусоидальная вибрация (вибропрочность и виброустойчивость) в диапазоне частот от 15 до 45 Гц —с амплитудой не более 0,5 мм.

Ударная прочность.

При одиночных ударах с ускорением не более 200 м/с² — 9 ударов. При многократных ударах с ускорением не более 40 м/с² — 200 ударов. Ударная устойчивость — с ускорением не более 40 м/с².
Постоянно действующие линейные ускорения не более 80 м/с².

Требования к надежности.

Минимальный срок службы и срок сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП — 12 лет. При нахождении реле в условиях, отличных от указанных, срок сохраняемости сокращается в соответствии с коэффициентами, приведенными в таблице ниже.

Условия хранения	Коэффициент сокращения сроков сохраняемости реле
	в упаковке предприятия- изготовителя	вмонтированных в аппаратуру
Неотапливаемое хранилище Под навесом На открытой площадке	6 12 не допускается

Конструктивные данные.

Пример записи реле исполнения РФ4.500.020-01 в конструкторской документации дан в таблице приведенной ниже.

Обозначение	Наименование
РФ4.500.020-01	Реле РСМ РФ4.523.000ТУ

Технические характеристики.

Ток питания обмотки — постоянный.
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
в условиях повышенной влажности…………………………………………………………. 10

в нормальных климатических условиях (обмотка обесточена)…………………100
при максимальной температуре (после выдержки обмотки под рабочим
током ) ……………………………………………………………………………………………………………….. 10
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом, В:
в нормальных климатических условиях……………………………………………………..400
в условиях повышенной влажности…………………………………………………………. 250
при пониженном атмосферном давлении……………………………………………………..150



Режимы работы реле.

Температура окружающей среды, °С	Атмосферное давление,Па	Время нахождения обмотки под напряжением		Скважность
		непрерывное	суммарное, ч
-50 …+50	666-106 700	Не более 1 мин	10	5
+50 +20	84 000-106 700 666	20 10	20 10	20 10

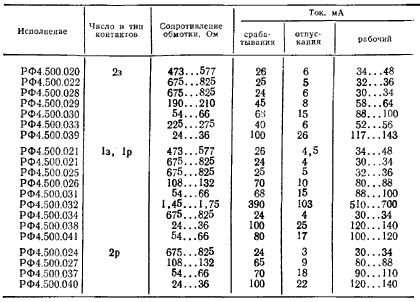

 Частные характеристики

Исполнение	Число и тип контактов	Сопротивление обмотки, Ом	Ток, мА			Время, мс
			срабатывания, не более	отпускания, не более	рабочий	срабатывания при номинальном токе, не более	отпускания, не более
РФ4. 500.020	2з	525±52,5	26	6	40+8-6	12	7
РФ4.500.022 РФ4.500.028		750+37,5-75,0 750±75	25 24	5 6	34±2 32±2	16	5
РФ4.500.029 РФ4.500.030		200±10 60±6	45 68	8 15	60+4-2 94±6	15 16
РФ4.500.033 РФ4.500.039		250±25 30±6	40 100	6 26	54±2 130±10	25 18	3 3,5
РФ4.500.021	1з, 1р	525±52,5	26	4,5	40+8-6	12	7
РФ4.500.023 РФ4.500.025		750±75 750+37,5-75,0	24 25	4 5	32±2 34±2	16	5
РФ4. 500.026 РФ4.500.031 РФ4.500.032 РФ4.500.034 РФ4.500.038 РФ4.500.041		120±12 60±6 1,6±0,16 750±75 30±6 60±6	70 68 390 24 100 80	10 15 103 4 25 17	84±4 94±6 605±95 32±2 130±10 110±10	14 16 5,5 16 15 16	3 5 2,8 5 7 5
РФ4.500.024 РФ4.500.027 РФ4.500.037 РФ4.500.040	2р	750±75 120±12 60±6 30±6	24 65 70 100	3 9,5 18 22	32±2 84±4 100±10 130±10	16 20 16 13	5 15 5 4
РФ4.500.035 РФ4.500.036	2р 1з, 1р	525±52,5	18 В	4 В	(30±2) В	12	7



 Износостойкость

Режим коммутации		Вид нагрузки	Род тока	Частота срабатывания,Гц, не более	Число коммутационных циклов
Допустимый ток, А	Напряжение на разомкнутых контактах, В				суммарное	в том числе при максимальной температуре
0,15-1	6-28	Активная	Постоянный	5	105	25 · 105



Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Реле статическое РСм-237. Описание, характеристики, форма заказа.

Реле

Реле автоматики

Реле статическое серии РСм-237 предназначены для применения в схемах сравнения панелей релейной защиты вместо магнитоэлектрических реле (МЭР) типа М237/054 и
М237/055.

Форма заказа

Форма заказа

РСм	– Х	/ Х	УХЛ Х
	1	2	3

где РСм – реле статическое модернизированное.

1 – порядковый номер разработки (237).

2 – напряжение срабатывания:

054 – 15…30 мВ;

055 – 100…150 мВ.

554 – 15…30 мВ;

555 – 100…150 мВ.

3 – Климатическое исполнение УХЛ, категория размещения (4) по ГОСТ 15150.

При заказе реле необходимо указать

• тип реле в соответствии со структурой условного обозначения;

Пример заказа:

Реле РСм-237 с напряжением срабатывания 15. ..30 мВ: РСм-237/054 УХЛ4

Технические характеристики

Технические характеристики

Наименование параметра	Значение
Номинальное напряжение оперативного постоянного или переменного тока, В	220
Рабочее напряжение оперативного постоянного или переменного тока, В	88…242
Напряжение срабатывания, мВ: РСм-237/054 РСм-237/055	15…30 100…150
РСм-237/554	15…30
РСм-237/555	100…150
Коэффициент возврата реле	0,5-0,7
Основная погрешность напряжения срабатывания реле, %, не более	+5 (-20)
Относительная дополнительная погрешность напряжения срабатывания реле при изменении температуры окружающего воздуха в рабочем диапазоне, %, не более	± 10
Время срабатывания реле при подаче скачком входного напряжения от 0 до +0,5 В, с, не более: РСм-237/054 РСм-237/055	0,02 0,2
Количество контактов: замыкающий контакт выходного реле переключающий контакт наличия напряжения	1 1
Коммутационная способность контактов реле: – при напряжении от 12 до 220 В в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 с, при токе до 20 A, Вт	20
Минимальный ток контактов при напряжении не ниже 60 В, А	0,005
Коммутационная износостойкость, циклы ВО, не менее	100 000
Механическая износостойкость, циклы ВО, не менее	30 000 000
Входные цепи выдерживают длительно без повреждения ток, А	0,01
Мощность, потребляемая реле при номинальном напряжении питания в сработанном состоянии, Вт, не более	2
Габаритные размеры, мм	62×58х81
Масса реле, кг, не более	0,2

Конструктивное исполнение

Элементы схемы установлены на печатной плате, которые размещены на основании.

Условия эксплуатации

Условия эксплуатации

Климатическое исполнение УХЛ, категория размещения (1;4) по ГОСТ 15150.

Высота над уровнем моря не более 2000 м.

Диапазон рабочих (предельных) температур окружающего воздуха от минус 40ºC до плюс 55ºC.

Верхнее значение относительной влажности: для УХЛ4 80 % при 25 ºC.

Степень защиты по ГОСТ 14254 для оболочки реле IP40.

Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.

© ООО «НПП «Центр реле и автоматики»

Политика конфиденциальности

Все, что вам нужно знать о силовых реле

Блог

> Все, что вам нужно знать о силовых реле

Содержание

Что такое силовое реле?

Это переключатель с электромагнитом для замыкания или размыкания цепи. В основном в нем используется якорь, электромагнит, контакты и пружина. Как правило, силовое реле получает питание от источника батареи, а электромагнит притягивает якорь. Кроме того, он включает в себя подвижную руку из железа. Он использует пружину, чтобы удерживать якорь на месте. Якорь притягивается непосредственно к катушке, чтобы достичь контакта и замкнуть цепь.

Когда реле находится в замкнутом положении, катушка оттягивает якорь от контакта. Это разомкнет цепь. Вы можете управлять силовым реле в условиях низкого напряжения. Тем не менее, переключатель силового реле может быть идеальным в условиях высокого напряжения. Эта уникальная особенность делает силовые реле идеальными для различных применений.

Для чего используется силовое реле?

Силовое реле можно использовать в разных отраслях промышленности. Эти переключатели полезны в усилителях звука и телефонных системах. Вы также можете использовать их в автомобильной электронике и компьютерных системах.

Цель состоит в том, чтобы передать любой сигнал из одной цепи в другую. Также автомобили имеют множество электрических систем и устройств. Все они используют 12-вольтовую батарею в качестве источника питания. Следовательно, силовые реле могут быть идеальными для этих приложений.

Некоторые автомобили имеют более двадцати силовых реле, которые управляют всем, от стеклоочистителей до звукового сигнала и системы силовой передачи.

Что такое реле питания PCM?

В машине будет много функций. Компьютер управляет всеми ими. Кроме того, он управляет двигателем. Однако будет модуль управления двигателем. Это будет управлять двигателем и связанными с ним функциями.

Модуль управления двигателем или ECM будет контролировать работу. Кроме того, он будет контролировать распределение мощности в топливной системе и системе впрыска. Он проверит синхронизацию двигателя, выбросы, зажигание, циркуляцию выхлопных газов и другие функции вашего автомобиля. Тем не менее, ECM потребуется питание, чтобы передать его каждой системе.

Вы найдете центр распределения энергии автомобиля под его капотом. Он управляет всеми реле и предохранителями автомобиля. Силовое реле PCM или реле питания ECM работают как переключатель и передают питание на ECM. Однако, если ключ зажигания выключится, переключатели в реле питания PCM не будут получать питание от батареи. В результате ваш автомобиль не будет работать должным образом.

Кроме того, когда реле PCM остается разомкнутым, оно не может передавать питание на ECM. Следовательно, вы не можете включить и завести автомобиль. Когда он остается закрытым, ECM получает слишком много энергии. Это приведет к разрядке аккумулятора.

Что такое модуль силового реле?

Это электрический выключатель, в котором для работы используется электромагнит. Когда дело доходит до электромагнита, он активируется сигналом малой мощности. Сигнал поступает от микроконтроллера. После активации электромагнит потянет, чтобы замкнуть или разомкнуть электрическую цепь.

Реле имеет проволочную катушку с обмоткой из соленоида или сердечника из мягкого железа. Кроме того, железное ярмо обеспечит низкий путь для магнитного потока, наборы контактов и подвижный железный якорь. Подвижный якорь прикрепится к ярму, а затем соединится с одним или несколькими контактами.

Пружина будет удерживать их на месте, а якорь создаст разрыв в магнитной цепи, если реле обесточится. На этом этапе один или несколько контактов останутся замкнутыми. Однако другие останутся открытыми.

Когда ток проходит через катушку, он создает магнитное поле и активирует якорь. Движение разорвет или установит соединения с фиксированными контактами. Если реле обесточится, разомкнутые и замкнутые контакты разорвут соединение.

При отключении тока якорь принудительно возвращается в расслабленное положение. Пружина обеспечивает силу, но в некоторых приложениях она также может использовать гравитацию. Большинство силовых реле работают быстро и могут быть идеальными для различных приложений. Тем не менее, вам потребуются продукты самого высокого качества для сильноточных приложений.

Что такое реле обратной мощности?

Он работает как направленное защитное реле, и его цель состоит в том, чтобы предотвратить поток энергии в обратном направлении. Вы можете использовать эти реле в приложениях, когда генератор работает параллельно с другим генератором или энергосистемой. Это предотвратит возврат энергии другого генератора или коммунального предприятия к активному генератору в случае отказа выхода.

Реле будет контролировать питание. Когда выходная мощность генератора ниже заданного значения, он быстро отключит генератор, чтобы предотвратить поступление энергии в обмотку статора.

Кроме того, выход генератора может не работать из-за проблем с первичным двигателем, двигателем или турбиной. Если первичный двигатель перестанет работать, генератор не будет производить энергию и может начать получать ее из других источников. Реле обратной мощности может определить любое обратное направление потока и отключит генератор, чтобы предотвратить его повреждение.

Однако для получения дополнительных преимуществ вам потребуются качественные силовые реле. Если вам нужны лучшие продукты и долговечный результат, вы можете рассмотреть продукты силового реле CHINT.

CHINT производит широкий ассортимент силовых реле . Мы можем взять в качестве примера силовое реле JD101J, силовое реле JQ103B, силовое реле JD2324, силовое реле Q103-1, силовое реле JQ104, силовое реле JQ103A и силовое реле JD101K.

Все они просты в установке, качественно сделаны и долговечны. Кроме того, вы можете использовать эти переключатели для различных приложений. Вы можете найти лучший вариант для настройки высокого и низкого напряжения.

Заключение

Силовое реле может поддерживать работу транспортных средств, телефона, телеграфа и компьютерных систем. Эти продукты универсальны, и вы можете использовать их для различных целей.

Однако вам придется использовать качественные силовые реле, чтобы получить больше преимуществ и сократить количество замен. Вы можете рассмотреть CHINT, так как производитель заработал хорошую репутацию за качественную и надежную продукцию.

Рекомендуем к прочтению

Низковольтный электрический

Что такое реле защиты и для чего оно используется

Содержание Нам всем нужна бесперебойная работа электрической системы, будь то наш дом, офис или любое другое место. Выпуск и

Подробнее »

Низковольтный электрический

Полное руководство по реле времени

Содержание Реле времени – это полезное устройство, которое можно использовать для различных целей в мире электричества. Это идеальный способ

Подробнее »

Просмотров сообщений: 1602

Твиттер YouTube Фейсбук Линкедин

Вас может заинтересовать

Гол, Гол, Гол, вперед CHINT на ЧМ-2022

20 ноября 2022 г.

Подробнее »

Запуск Сингапурского политехнического института x CHINT Training Lab в RINC

17 ноября 2022 г.

Подробнее »

Путь зеленой энергии – CHINT провела семинар по фотоэлектрическим технологиям в Панаме

14 ноября 2022 г.

Подробнее »

Открытие первого в Индии эксклюзивного розничного магазина CHINT

4 ноября 2022 г.

Подробнее »

Отчет CHINT за первые три квартала 2022 г.

2 ноября 2022 г.

Подробнее »

Обучение работе с программным обеспечением CHINT Trace в Латинской Америке

31 октября 2022 г.

Подробнее »

Реле

PCM ❤️ Какова функция этой детали?

Реле PCM, также известное как реле модуля управления трансмиссией, поставляется с силовым реле, которое подает напряжение аккумулятора на правильные цепи PCM. Контактное реле этого типа активируется сигнальным проводом или выключателем зажигания. Это реле относится ко всем автомобилям, использующим систему OBD-II, особенно к автомобилям моложе 19 года.96 по настоящее время.

Ремонт автомобилей ДОРОГО



код P0690 и возможные исправления диагностических кодов, которые обычно появляются в отношении реле PCM и электронного модуля управления.

Функция реле PCM

Функции внутри автомобиля контролируются компьютером, который даже управляет двигателем. Двигатель и его функции контролируются модулем управления двигателем или ECM. ECM контролирует и изменяет работу и распределение мощности как в топливной системе, так и в системе впрыска, синхронизацию двигателя, циркуляцию выхлопных газов, выбросы, зажигание и другие системы вашего автомобиля. Чтобы подать питание на каждую из этих систем, модуль управления двигателем также должен быть запитан.

Расположение реле PCM

Центр распределения питания расположен под капотом и содержит почти все предохранители и реле автомобиля. Реле питания ECM или реле PCM действует как переключатель, который подает питание на ECM. Когда ключ зажигания выключен, переключатели внутри реле PCM больше не получают заряд батареи. Если реле PCM перестанет переключаться и работать должным образом, автомобиль не будет функционировать должным образом.



Кроме того, если реле PCM заклинило в разомкнутом состоянии, питание не может подаваться на модуль управления двигателем, что препятствует включению и запуску автомобиля. Если реле застряло в закрытом положении, через реле PCM на электронный модуль управления будет подаваться слишком много энергии, и аккумулятор разрядится.



Реле PCM работает в паре с модулем управления силовым агрегатом. Итак, какова функция этой важной части?

Модуль управления силовым агрегатом

Модуль управления силовым агрегатом, который обычно обозначается аббревиатурой PCM, представляет собой автомобильный компонент, объединяющий блок управления двигателем и блок управления коробкой передач. Трансмиссия является огромной частью силового агрегата, включая двигатель.

Детали модуля управления силовым агрегатом

Давайте подробно рассмотрим две детали вашего автомобиля и то, как они влияют на реле PCM.

Блок управления двигателем

Блок управления двигателем, также известный как блок управления двигателем, представляет собой тип электронного блока управления, который управляет приводами в двигателе внутреннего сгорания. Блок управления двигателем является мозгом двигателя и выполняет различные функции производительности и управляемости. Если ECM неисправен, реле PCM не будет работать правильно.



Его работа заключается в считывании значений, выдаваемых различными датчиками, расположенными внутри моторного отсека. Блок управления двигателем интерпретирует данные, используя карты производительности, и регулирует исполнительные механизмы двигателя. До того, как использовались блоки управления двигателем, скорость холостого хода и угол опережения зажигания должны были программироваться механически.

Двигатель внутреннего сгорания

Детали блока управления двигателем, приводы и двигатель внутреннего сгорания имеют решающее значение для функционирования модуля управления силовым агрегатом. Приводы являются компонентами машины, отвечающей за перемещение механики в системе и функционирование реле PCM.



В двигателе внутреннего сгорания используется сгорание топлива в камере сгорания, чтобы помочь в контуре потока жидкости. Расширение газов с высокой температурой и высоким давлением питает автомобиль и помогает в работе модуля управления силовым агрегатом.

Функция модуля управления силовым агрегатом

PCM — это мощный компьютер, отвечающий за управление или контроль системы зажигания двигателя. Он также должен контролировать впрыск топлива, системы выбросов, расположение вращающегося узла, трансмиссию и выхлопную систему. В большинстве автомобилей он должен контролировать любые другие функции, связанные с системами двигателя и трансмиссии.



Кроме того, в некоторых автомобилях модуль управления силовым агрегатом может управлять противобуксовочной системой и антиблокировочной тормозной системой. Антиблокировочная система тормозов предназначена для предотвращения заноса автомобиля.

Симптомы неисправного реле PCM

Теперь, когда мы знаем функцию реле PCM и модуля управления трансмиссией в вашем автомобиле, нам необходимо знать признаки и симптомы неисправного реле PCM.



Электронный блок управления, который, как мы знаем, представляет собой компьютер, отвечающий за управление всеми электронными компонентами автомобиля, управляет почти всеми электронными функциями, такими как выбросы, зажигание и подача топлива. Это очень важная часть всей системы управления, если не самая важная часть.



Реле питания модуля ECM отвечает за подачу питания на модуль ECM. Если реле PCM выйдет из строя, у автомобиля возникнут всевозможные проблемы, и он не сможет работать или возникнут опасные проблемы с водителем и пассажирами. Обычно водитель замечает некоторые симптомы, которые указывают на проблемы с реле PCM — давайте проверим это.

Одним из первых признаков и одним из наиболее очевидных симптомов проблемы в системе реле питания PCM является отсутствие питания, когда ключ вставляется в замок зажигания, и реле не обеспечивает питание всего автомобиля.



Неисправное реле PCM выключит подсветку приборной панели и другие сигнальные лампы безопасности, которые обычно загораются при повороте ключа в замке зажигания. Кроме того, что более важно, автомобиль, как правило, не может завестись, и может быть невозможно повернуть ключ.

Проблемы с замком зажигания

Хотя поврежденное реле PCM может быть одной из основных причин проблем с замком зажигания, существуют и другие «ключевые» проблемы, которые могут предупредить водителя о проблемах с замком зажигания.



Неправильный ключ — Если у вас случайно окажется ключ от чужой двери автомобиля, это может означать, что ключ не будет работать в замке зажигания. Однако, если вам случится сесть в машину с неправильным ключом, шансов, что вы сможете включить зажигание, практически нет из-за дополнительных тумблеров в ключе. Если вам случится повернуть цилиндр зажигания, это может привести к поломке замка зажигания.



Крепление рулевого колеса – Цилиндр зажигания соединен с замком рулевого колеса, чтобы защитить ваш автомобиль. Если вы выключите двигатель, когда рулевое колесо повернуто в определенном положении, это означает, что ваше рулевое колесо может помешать вам повернуть ключ в замке зажигания, что приведет к отключению питания при повороте ключа и повреждению реле PCM.



Неисправность выключателя зажигания — Выключатель зажигания соединен с цилиндром зажигания с помощью рычага. Внутри переключателя необходимо включить несколько контактных точек, чтобы завести автомобиль. Неправильные контакты замка зажигания, проблемы с температурой или сломанные пружины могут привести к тому, что замок зажигания со временем выйдет из строя, и вы не сможете завести автомобиль.

• Двигатель не запускается

Существует вероятность того, что двигатель не заведется или не провернется при вставлении ключа, а также может застрять в замке зажигания. Топливная система и система зажигания, а также другие диагностические материалы, как правило, контролируются электронным модулем управления, который питается от реле PCM.



Если реле PCM выходит из строя и не может подавать питание на ECM, вся система двигателя, питающая автомобиль, не будет иметь питания и сможет только провернуть коленчатый вал, но может даже не запуститься.

Двигатель не запускается Причины

Есть много деталей, которые работают вместе с реле PCM, чтобы запустить автомобиль и запустить двигатель. Однако, если реле PCM работает неправильно, это может привести к тому, что другие части вашего автомобиля будут работать на низком уровне.



Неисправность датчика положения коленчатого вала . Возможно, это наиболее распространенная причина, когда двигатель прокручивается, но автомобиль не заводится. Если датчик положения коленчатого вала не работает должным образом, это может привести к неправильной работе внутреннего компьютера автомобиля — блока управления двигателем. Компьютер двигателя отвечает за датчик положения коленчатого вала, поэтому, если он обнаружит проблему, загорится индикатор проверки двигателя.



Повреждение топливной системы — Топливный насос подает в двигатель необходимое количество топлива для его правильной работы. Если топливный насос не работает должным образом, двигатель не сможет работать, и он выключится. Если топливный насос, топливная форсунка или топливный фильтр повреждены, это может помешать запуску автомобиля.

• Разряженный аккумулятор

Наконец, неисправное реле PCM может привести к разрядке аккумулятора с течением времени из-за постоянно включенного переключателя или разряженного аккумулятора. Если они ретранслируют короткое замыкание, это может разрядить аккумулятор компьютера, даже когда автомобиль выключен. Короткое замыкание со временем разряжает аккумулятор и приводит к его выходу из строя.

Причины неисправности реле PCM

Первая причина заключается в повреждении или неисправности силового реле PCM. Вторая причина заключается в повреждении предохранителя или плавкой вставки. Есть определенные признаки того, что в вашем автомобиле перегорел предохранитель — это может помочь вам диагностировать и точно определить причину реле PCM.



Обычно неисправный предохранитель вызывает небольшие проблемы с электрикой, например, не работают поворотники или не работает кондиционер, но в некоторых случаях неисправный предохранитель может привести к тому, что автомобиль не заведется. Неисправный предохранитель может быть вызван тем, что предохранитель нагрелся, расплавился и препятствовал прохождению электричества. Иногда это может быть даже из-за того, что водитель перегружает систему, включая все сопутствующие аксессуары.

• Разомкнутая цепь

Другой причиной неисправности реле РСМ является обрыв цепи между РСМ и силовым реле. Разомкнутая цепь приведет к коду P0685, что означает неисправное реле питания PCM, низкое напряжение в системе, поврежденные или отсоединенные разъемы, включая клеммы аккумулятора, неисправный выключатель зажигания и неисправный PCM или модуль управления.

Устранение неполадок с кодом

Лучший способ исправить этот код, связанный с разомкнутой цепью реле PCM, — устранить неполадки с кодом P06805. Вы можете сделать это, записав коды неисправностей, чтобы диагностировать проблему позже. Затем найдите реле питания PCM и определите, какой провод ведет к какой части клеммы, и функцию каждого провода. Если вы не выполните этот шаг, это может привести к ошибочному диагнозу и короткому замыканию.

Проверка проводки

После того, как вы определили цепи реле PCM, выполните проверку проводки, обращая внимание на отсоединенные и сгоревшие провода и разъемы. Если вы не обнаружили видимых поврежденных или отсоединенных проводов и нет перегоревших предохранителей, то можно приступать к проверке напряжения в реле РСМ.



Если вы обнаружите, что напряжения и электрические значения проверяются к концу этого тестирования, то распространенной причиной почти наверняка является дефект программирования реле PCM.

Стоимость замены реле PCM

Основными симптомами неисправности PCM являются низкая производительность. Чтобы решить эту проблему, вам необходимо заменить модуль управления силовым агрегатом. Модуль управления силовым агрегатом является критически важной системой, о которой вам необходимо позаботиться, поэтому вы можете ожидать, что общая стоимость PCM и цена реле PCM будут очень высокими.
