Реле РСМ — DataSheet

Конструктивные данные реле РСМ	Конструктивные данные реле РСМ
Разметка для крепления реле РСМ	Принципиальная электрическая схема на два замыкания реле РСМ

Описание

Реле РСМ — зачехленное, одностабильное, с одним или двумя замыкающими, размыкающими контактами, предназначено для коммутации электрических цепей постоянного тока.
Реле РСМ соответствует ГОСТ 16121 — 86 и техническим условиям РФ4.523.000ТУ.

Материал контактов — Ср999. Сопротивление электрического контакта не более 0,6 Ом. Масса реле не более 25 г.

Условия эксплуатации.

Температура окружающей среды от —50 до +50°С.
Циклическое воздействие. температур —50 и +50°С.
Повышенная относительная влажность до 98% при температуре (+20 +5)°С.
Атмосферное давление от 666 до 106 700 Па.
Синусоидальная вибрация (вибропрочность и виброустойчивость) в диапазоне частот от 15 до 45 Гц —с амплитудой не более 0,5 мм.

Ударная прочность.

При одиночных ударах с ускорением не более 200 м/с² — 9 ударов. При многократных ударах с ускорением не более 40 м/с² — 200 ударов. Ударная устойчивость — с ускорением не более 40 м/с².
Постоянно действующие линейные ускорения не более 80 м/с².

Требования к надежности.

Минимальный срок службы и срок сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП — 12 лет. При нахождении реле в условиях, отличных от указанных, срок сохраняемости сокращается в соответствии с коэффициентами, приведенными в таблице ниже.


Условия хранения	Коэффициент сокращения сроков сохраняемости реле
	в упаковке предприятия- изготовителя	вмонтированных в аппаратуру
Неотапливаемое хранилище Под навесом На открытой площадке	6 12 не допускается

Конструктивные данные.

Пример записи реле исполнения РФ4.500.020-01 в конструкторской документации дан в таблице приведенной ниже.


Обозначение	Наименование
РФ4.500.020-01	Реле РСМ РФ4.523.000ТУ

Технические характеристики.

Ток питания обмотки — постоянный.
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
в условиях повышенной влажности…………………………………………………………. 10

в нормальных климатических условиях (обмотка обесточена)…………………100
при максимальной температуре (после выдержки обмотки под рабочим
током ) ……………………………………………………………………………………………………………….. 10
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом, В:
в нормальных климатических условиях……………………………………………………..400
в условиях повышенной влажности………………………………………………………….

250
при пониженном атмосферном давлении……………………………………………………..150

**Режимы работы реле**.
Температура окружающей среды, °С	Атмосферное давление,Па	Время нахождения обмотки под напряжением		Скважность
Температура окружающей среды, °С	Атмосферное давление,Па	непрерывное	суммарное, ч	Скважность
-50 …+50	666-106 700	Не более 1 мин	10	5
+50 +20	84 000-106 700 666	20 10	20 10	20 10

**Частные характеристики**
Исполнение	Число и тип контактов	Сопротивление обмотки, Ом	Ток, мА			Время, мс
Исполнение	Число и тип контактов	Сопротивление обмотки, Ом	срабатывания, не более	отпускания, не более	рабочий	срабатывания при номинальном токе, не более	отпускания, не более
РФ4. 500.020	2з	525±52,5	26	6	40⁺⁸_-6	12	7
РФ4.500.022 РФ4.500.028		750^+37,5_-75,0 750±75	25 24	5 6	34±2 32±2	16	5
РФ4.500.029 РФ4.500.030		200±10 60±6	45 68	8 15	60⁺⁴_-2 94±6	15 16	5
РФ4.500.033 РФ4.500.039		250±25 30±6	40 100	6 26	54±2 130±10	25 18	3 3,5
РФ4.500.021	1з, 1р	525±52,5	26	4,5	40⁺⁸_-6	12	7
РФ4.500.023 РФ4.500.025		750±75 750^+37,5_-75,0	24 25	4 5	32±2 34±2	16	5
РФ4. 500.026 РФ4.500.031 РФ4.500.032 РФ4.500.034 РФ4.500.038 РФ4.500.041		120±12 60±6 1,6±0,16 750±75 30±6 60±6	70 68 390 24 100 80	10 15 103 4 25 17	84±4 94±6 605±95 32±2 130±10 110±10	14 16 5,5 16 15 16	3 5 2,8 5 7 5
РФ4.500.024 РФ4.500.027 РФ4.500.037 РФ4.500.040	2р	750±75 120±12 60±6 30±6	24 65 70 100	3 9,5 18 22	32±2 84±4 100±10 130±10	16 20 16 13	5 15 5 4
РФ4.500.035 РФ4.500.036	2р 1з, 1р	525±52,5	18 В	4 В	(30±2) В	12	7

**Износостойкость**
Режим коммутации		Вид нагрузки	Род тока	Частота срабатывания,Гц, не более	Число коммутационных циклов
Допустимый ток, А	Напряжение на разомкнутых контактах, В				суммарное	в том числе при максимальной температуре
0,15-1	6-28	Активная	Постоянный	5	10⁵	25 · 10⁵

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Замовити Реле РСМ в “ТехКомплект”

Опис

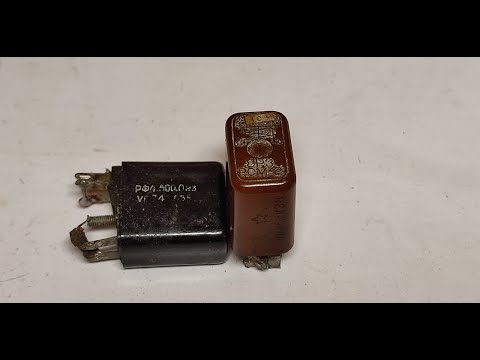

РСМ реле рф4.500.023-01 ,

один контакт замикає , інший розмикаючими.

Реле РСМ — зачехленное, одностабильное, з одним або двома замикальними, размыкающими контактами, призначений для комутації електричних ланцюгів постійного струму.
Реле РСМ відповідає ГОСТ 16121 — 86 та технічним умовам РФ4.523.000 ТУ.

Матеріал контактів — Ср999. Опір електричного контакту не більш 0,6 Ом. Маса реле не більше 25 р.

Умови експлуатації.

Температура навколишнього середовища від -50 до +50°С.
Циклічний вплив. температур -50 і +50°С.
Підвищена відносна вологість до 98% при температурі (+20 +5)°С.
Атмосферний тиск від 666 до 106 700 Па.
Синусоїдальна вібрація (віброміцність і вібростійкість) в діапазоні частот від 15 до 45 Гц з амплітудою не більше 0,5 мм.

**Приватні характеристики**
Виконання	Число і тип контактів	Опір обмотки, Ом	Струм, мА			Час, мс
Виконання	Число і тип контактів	Опір обмотки, Ом	спрацювання, не більше	відпускання, не більше	робочий	спрацьовування при номінальному струмі, не більше	відпускання, не більше
РФ4. 500.020	2з	525±52,5	26	6	40⁺⁸_-6	12	7
РФ4.500.022 РФ4.500.028		750^+37,5_-75,0 750±75	25 24	5 6	34±2 32±2	16	5
РФ4.500.029 РФ4.500.030		200±10 60±6	45 68	8 15	60⁺⁴_-2 94±6	15 16	5
РФ4.500.033 РФ4.500.039		250±25 30±6	40 100	6 26	54±2 130±10	25 18	3 3,5
РФ4.500.021	1з, 1р	525±52,5	26	4,5	40⁺⁸_-6	12	7
РФ4. 500.023 РФ4.500.025		750±75 750^+37,5_-75,0	24 25	4 5	32±2 34±2	16	5
РФ4.500.026 РФ4.500.031 РФ4.500.032 РФ4.500.034 РФ4.500.038 РФ4.500.041		120±12 60±6 1,6±0,16 750±75 30±6 60±6	70 68 390 24 100 80	10 15 103 4 25 17	84±4 94±6 605±95 32±2 130±10 110±10	14 16 5,5 16 15 16	3 5 2,8 5 7 5
РФ4.500.024 РФ4.500.027 РФ4.500.037 РФ4.500.040	2р	750±75 120±12 60±6 30±6	24 65 70 100	3 9,5 18 22	32±2 84±4 100±10 130±10	16 20 16 13	5 15 5 4
РФ4. 500.035 РФ4.500.036	2р 1з, 1р	525±52,5	Вісімнадцять	Чотири	(30±2)	12	7

Характеристики

Інформація для замовлення

Реле

PCM ❤️ Какова функция этой детали?

Реле PCM, также известное как реле модуля управления трансмиссией, поставляется с силовым реле, которое подает напряжение аккумулятора на правильные цепи PCM. Контактное реле этого типа активируется сигнальным проводом или выключателем зажигания. Это реле относится ко всем автомобилям, использующим систему OBD-II, особенно к автомобилям, выпущенным не ранее 1996 года по настоящее время.

Авторемонт стоит дорого

Давайте немного углубимся в то, что такое реле PCM, признаки и симптомы неисправного реле PCM, что такое система OBD-II, код ошибки P0690 и возможные исправления диагностики. коды, которые обычно появляются в отношении реле PCM и электронного модуля управления.

Функция реле PCM

Функции внутри автомобиля контролируются компьютером, который даже управляет двигателем. Двигатель и его функции контролируются модулем управления двигателем или ECM. ECM контролирует и изменяет работу и распределение мощности как в топливной системе, так и в системе впрыска, синхронизацию двигателя, циркуляцию выхлопных газов, выбросы, зажигание и другие системы вашего автомобиля. Чтобы подать питание на каждую из этих систем, модуль управления двигателем также должен быть запитан.

Расположение реле PCM

Центр распределения питания расположен под капотом и содержит почти все предохранители и реле автомобиля. Реле питания ECM или реле PCM действует как переключатель, который подает питание на ECM. Когда ключ зажигания выключен, переключатели внутри реле PCM больше не получают заряд батареи. Если реле PCM перестанет переключаться и работать должным образом, автомобиль не будет функционировать должным образом.

Кроме того, если реле PCM заклинило в разомкнутом состоянии, питание не может подаваться на модуль управления двигателем, что препятствует включению и запуску автомобиля. Если реле застряло в закрытом положении, через реле PCM на электронный модуль управления будет подаваться слишком много энергии, и аккумулятор разрядится.

Реле PCM работает в паре с модулем управления силовым агрегатом. Итак, какова функция этой важной части?

Модуль управления силовым агрегатом

Модуль управления силовым агрегатом, который обычно обозначается аббревиатурой PCM, представляет собой автомобильный компонент, объединяющий блок управления двигателем и блок управления коробкой передач. Трансмиссия является огромной частью силового агрегата, включая двигатель.

Детали модуля управления силовым агрегатом

Давайте подробно рассмотрим две детали вашего автомобиля и то, как они влияют на реле PCM.

Блок управления двигателем

Блок управления двигателем, также известный как модуль управления двигателем, представляет собой тип электронного блока управления, который управляет приводами в двигателе внутреннего сгорания. Блок управления двигателем является мозгом двигателя и выполняет различные функции производительности и управляемости. Если ECM неисправен, реле PCM не будет работать правильно.

Его работа заключается в считывании значений, выдаваемых различными датчиками, расположенными внутри моторного отсека. Блок управления двигателем интерпретирует данные, используя карты производительности, и регулирует исполнительные механизмы двигателя. До того, как использовались блоки управления двигателем, скорость холостого хода и угол опережения зажигания должны были программироваться механически.

Двигатель внутреннего сгорания

Детали блока управления двигателем, приводы и двигатель внутреннего сгорания имеют решающее значение для функционирования модуля управления силовым агрегатом. Приводы являются компонентами машины, отвечающей за перемещение механики в системе и функционирование реле PCM.

В двигателе внутреннего сгорания используется сгорание топлива в камере сгорания, чтобы помочь в контуре потока жидкости. Расширение газов с высокой температурой и высоким давлением питает автомобиль и помогает в работе модуля управления силовым агрегатом.

Функция модуля управления силовым агрегатом

PCM — это мощный компьютер, отвечающий за управление или контроль системы зажигания двигателя. Он также должен контролировать впрыск топлива, системы выбросов, расположение вращающегося узла, трансмиссию и выхлопную систему. В большинстве автомобилей он должен контролировать любые другие функции, связанные с системами двигателя и трансмиссии.

Кроме того, в некоторых автомобилях модуль управления силовым агрегатом может управлять противобуксовочной системой и антиблокировочной тормозной системой. Антиблокировочная система тормозов предназначена для предотвращения заноса автомобиля.

Симптомы неисправного реле PCM

Теперь, когда мы знаем функцию реле PCM и модуля управления трансмиссией в вашем автомобиле, нам необходимо знать признаки и симптомы неисправного реле PCM.

Электронный блок управления, который, как мы знаем, представляет собой компьютер, отвечающий за управление всеми электронными компонентами автомобиля, управляет почти всеми электронными функциями, такими как выбросы, зажигание и подача топлива. Это очень важная часть всей системы управления, если не самая важная часть.

Реле питания модуля ECM отвечает за подачу питания на модуль ECM. Если реле PCM выйдет из строя, у автомобиля возникнут всевозможные проблемы, и он не сможет работать или возникнут опасные проблемы с водителем и пассажирами. Обычно водитель замечает некоторые симптомы, которые указывают на проблемы с реле PCM — давайте проверим это.

Одним из первых признаков и одним из наиболее очевидных симптомов проблемы в системе реле питания PCM является отсутствие питания, когда ключ вставляется в замок зажигания, и реле не обеспечивает питание всего автомобиля.

Неисправное реле PCM выключит подсветку приборной панели и другие сигнальные лампы безопасности, которые обычно загораются при повороте ключа в замке зажигания. Кроме того, что более важно, автомобиль, как правило, не может завестись, и может быть невозможно повернуть ключ.

Проблемы с замком зажигания

Хотя поврежденное реле PCM может быть одной из основных причин проблем с замком зажигания, существуют и другие «ключевые» проблемы, которые могут предупредить водителя о проблемах с замком зажигания.

Неверный ключ — Если у вас случайно окажется ключ от чужой двери автомобиля, это может означать, что ключ не будет работать в замке зажигания. Однако, если вам случится сесть в машину с неправильным ключом, шансов, что вы сможете включить зажигание, практически нет из-за дополнительных тумблеров в ключе. Если вам случится повернуть цилиндр зажигания, это может привести к поломке замка зажигания.

Крепление рулевого колеса – Цилиндр зажигания соединен с замком рулевого колеса, чтобы защитить ваш автомобиль. Если вы выключите двигатель, когда рулевое колесо повернуто в определенном положении, это означает, что ваше рулевое колесо может помешать вам повернуть ключ в замке зажигания, что приведет к отключению питания при повороте ключа и повреждению реле PCM.

Неисправность выключателя зажигания — Выключатель зажигания соединен с цилиндром зажигания с помощью рычага. Внутри переключателя необходимо включить несколько контактных точек, чтобы завести автомобиль. Неправильные контакты замка зажигания, проблемы с температурой или сломанные пружины могут привести к тому, что замок зажигания со временем выйдет из строя, и вы не сможете завести автомобиль.

Двигатель не запускается

Существует вероятность того, что двигатель не заведется или не провернется при вставлении ключа, а также может застрять в замке зажигания. Топливная система и система зажигания, а также другие диагностические материалы, как правило, контролируются электронным модулем управления, который питается от реле PCM.

Если реле PCM выходит из строя и не может подавать питание на ECM, вся система двигателя, питающая автомобиль, не будет иметь питания и сможет только провернуть коленчатый вал, но может даже не запуститься.

Двигатель не запускается Причины

Есть много деталей, которые работают вместе с реле PCM, чтобы запустить автомобиль и запустить двигатель. Однако, если реле PCM работает неправильно, это может привести к тому, что другие части вашего автомобиля будут работать на низком уровне.

Неисправность датчика положения коленчатого вала . Возможно, это наиболее распространенная причина, когда двигатель прокручивается, но автомобиль не заводится. Если датчик положения коленчатого вала не работает должным образом, это может привести к неправильной работе внутреннего компьютера автомобиля — блока управления двигателем. Компьютер двигателя отвечает за датчик положения коленчатого вала, поэтому, если он обнаружит проблему, загорится индикатор проверки двигателя.

Повреждение топливной системы — Топливный насос подает в двигатель необходимое количество топлива для его правильной работы. Если топливный насос не работает должным образом, двигатель не сможет работать, и он выключится. Если топливный насос, топливная форсунка или топливный фильтр повреждены, это может помешать запуску автомобиля.

Разряженный аккумулятор

Наконец, неисправное реле PCM может привести к разрядке аккумулятора с течением времени из-за постоянно включенного переключателя или разряженного аккумулятора. Если они ретранслируют короткое замыкание, это может разрядить аккумулятор компьютера, даже когда автомобиль выключен. Короткое замыкание со временем разряжает аккумулятор и приводит к его выходу из строя.

Причины неисправности реле PCM

Первая причина заключается в повреждении или неисправности силового реле PCM. Вторая причина заключается в повреждении предохранителя или плавкой вставки. Есть определенные признаки того, что в вашем автомобиле перегорел предохранитель — это может помочь вам диагностировать и точно определить причину реле PCM.

Обычно неисправный предохранитель вызывает небольшие проблемы с электрикой, например, не работают поворотники или не работает кондиционер, но в некоторых случаях неисправный предохранитель может привести к тому, что автомобиль не заведется. Неисправный предохранитель может быть вызван тем, что предохранитель нагрелся, расплавился и препятствовал прохождению электричества. Иногда это может быть даже из-за того, что водитель перегружает систему, включая все сопутствующие аксессуары.

Обрыв цепи

Другой причиной неисправности реле РСМ является обрыв цепи между РСМ и силовым реле. Разомкнутая цепь приведет к коду P0685, что означает неисправное реле питания PCM, низкое напряжение в системе, поврежденные или отсоединенные разъемы, включая клеммы аккумулятора, неисправный выключатель зажигания и неисправный PCM или модуль управления.

Устранение неполадок с кодом

Лучший способ исправить этот код, связанный с разомкнутой цепью реле PCM, — это устранить код P06805. Вы можете сделать это, записав коды неисправностей, чтобы диагностировать проблему позже. Затем найдите реле питания PCM и определите, какой провод ведет к какой части клеммы, и функцию каждого провода. Если вы не выполните этот шаг, это может привести к ошибочному диагнозу и короткому замыканию.

Проверка проводки

После того, как вы определили цепи реле PCM, выполните проверку проводки, обращая внимание на отсоединенные и сгоревшие провода и разъемы. Если вы не обнаружили видимых поврежденных или отсоединенных проводов и нет перегоревших предохранителей, то можно приступать к проверке напряжения в реле РСМ.

Если вы обнаружите, что напряжения и электрические значения проверяются к концу этого тестирования, то распространенной причиной почти наверняка является дефект программирования реле PCM.

Стоимость замены реле PCM

Основными симптомами неисправности PCM являются низкая производительность. Чтобы решить эту проблему, вам необходимо заменить модуль управления силовым агрегатом. Модуль управления силовым агрегатом является критически важной системой, о которой вам необходимо позаботиться, поэтому вы можете ожидать, что общая стоимость PCM и цена реле PCM будут очень высокими.

Средняя стоимость реле PCM

Оплата труда выше, чем у механика, поэтому час работы будет стоить около 120 долларов. Средняя цена замены модуля управления трансмиссией составляет от 500 до 1500 долларов за новый модуль и не менее 120 долларов за работу, поскольку для установки новой детали потребуется не менее одного часа работы.

Конечно, если вы не хотите платить столько денег за замену, вы можете избавиться от своего хлама, сняв трансмиссию и продав его местному и уважаемому скупщику хлама в вашем районе.

Заключение

Знание основной функции вашего реле PCM и общей стоимости реле PCM может помочь вам диагностировать любые проблемы с вашим автомобилем, чтобы ваш автомобиль работал на высоком уровне в течение длительного периода времени!

Реле

PCM – центр питания автомобиля ❤️ Все, что вам нужно знать

Ремонт автомобилей ДОРОГО

система OBD-II есть, ошибка код P0690 и возможные исправления диагностических кодов, которые обычно появляются в отношении реле PCM и электронного модуля управления.

Что такое реле PCM?

Функции автомобиля контролируются компьютером, который даже управляет двигателем. Это относится к двигателю и связанным с ним функциям, которыми управляет модуль управления двигателем или ECM. ECM контролирует и изменяет работу и распределение мощности как в топливной системе, так и в системе впрыска, синхронизацию двигателя, циркуляцию выхлопных газов, выбросы, зажигание и другие системы вашего автомобиля. Чтобы подать питание на каждую из этих систем, модуль управления двигателем также должен быть запитан.

Центр распределения питания расположен под капотом и содержит почти все предохранители и реле автомобиля. Реле питания ECM или реле PCM действует как переключатель, который подает питание на ECM. когда ключ зажигания выключен, переключатели внутри реле PCM больше не получают батарею. Если реле PCM перестанет переключаться и работать должным образом, автомобиль не сможет функционировать должным образом.

Кроме того, если реле PCM заклинило в разомкнутом состоянии, питание не может подаваться на модуль управления двигателем, что препятствует включению и запуску автомобиля. Если реле застряло в замкнутом состоянии, то через реле PCM на электронный блок управления будет подаваться слишком много энергии, и аккумулятор разрядится.

Симптомы отказа реле PCM

Электронный модуль управления, который, как мы знаем, является компьютером, отвечающим за управление всеми электронными компонентами в автомобиле, управляет почти всеми электронными функциями, такими как выбросы, зажигание и подача топлива. . Это очень важная часть, если не самая важная часть всей системы управления.

Реле питания модуля ECM отвечает за подачу питания на модуль ECM. Если реле PCM выйдет из строя, у автомобиля возникнут всевозможные проблемы, и он не сможет работать, или возникнут опасные проблемы с водителем и пассажирами. Обычно водитель замечает некоторые симптомы, которые указывают на проблемы с реле PCM — давайте проверим это.

Одним из первых признаков и одним из наиболее очевидных симптомов проблемы в системе силового реле PCM является отсутствие питания, когда ключ вставляется в замок зажигания, и реле не срабатывает. обеспечить питанием весь автомобиль. Неисправное реле PCM выключит подсветку приборной панели и другие сигнальные лампы безопасности, которые обычно загораются при повороте ключа в замке зажигания. Кроме того, что более важно, автомобиль, как правило, не может завестись, и может быть невозможно повернуть ключ.

Выход из строя первого симптома отказа реле PCM, есть вероятность того, что двигатель не сможет запуститься или провернуться при вставлении ключа, и он может застрять в замке зажигания . Топливная система и система зажигания, а также другие диагностические материалы, как правило, контролируются электронным модулем управления, который питается от реле PCM.

Наконец, неисправное реле PCM может привести к разрядке аккумулятора с течением времени из-за того, что переключатель постоянно включен, или из-за разряженного аккумулятора. Если они ретранслируют короткое замыкание, это может разрядить аккумулятор компьютера, даже если автомобиль выключен. Это со временем разрядит батарею, и она выйдет из строя, поскольку компьютер потребляет энергию.

Причины неисправности реле PCM

Существуют определенные причины неисправности реле PCM, которые можно увидеть по вышеупомянутым признакам и симптомам, перечисленным выше. Есть несколько возможных причин кода, код ошибки P0960: Высокий уровень сигнала в цепи датчика реле питания блока ECM/PCM.

Первая причина – повреждено или неисправно реле питания PCM. Вторая причина – перегорел предохранитель или плавкая вставка. Есть определенные признаки того, что в вашем автомобиле перегорел предохранитель — это может помочь вам диагностировать и точно определить причину реле PCM.

Обычно перегоревший предохранитель вызывает небольшие проблемы с электрикой, например, не работают поворотники или часть кондиционера работает плохо, но в некоторых случаях перегоревший предохранитель может привести к тому, что автомобиль не заведется. Перегоревший предохранитель может быть связан с тем, что предохранитель нагрелся, расплавился и препятствовал прохождению электричества. Иногда это может быть даже связано с тем, что драйвер перегружает систему, включая все связанные аксессуары.

Последней причиной неисправности реле РСМ является обрыв цепи между РСМ и силовым реле. Это приведет к появлению кода P0685, который является признаком неисправного реле питания PCM, низкого напряжения в системе, поврежденных или отсоединенных разъемов, включая клеммы аккумулятора, неисправного переключателя зажигания и неисправного PCM или модуля управления.

Лучший способ исправить этот код, относящийся к обрыву цепи реле PCM, — это устранить код P06805. Вы можете сделать это, записав код ошибки, чтобы позже диагностировать проблему. Затем найдите реле питания PCM и определите, какой провод ведет к какой части клеммы, и функцию каждого провода. Если вы не выполните этот шаг, это может привести к ошибочному диагнозу и короткому замыканию.

После того, как вы определили цепи реле РСМ, выполните проверку проводки, обращая внимание на отсоединенные и сгоревшие провода и разъемы. Если вы не обнаружили видимых поврежденных или отсоединенных проводов и нет перегоревших предохранителей, то можно приступать к проверке напряжения в реле РСМ.

Если вы не обнаружите низкого напряжения как на первичной, так и на вторичной клеммах реле PCM, то причиной проблем, вероятно, является неисправный выключатель зажигания в реле. Если цепь заземления разомкнута, повторно затяните точки заземления или проверьте, не замкнута ли цепь на плюс батареи.

Если все напряжения и цепи заземления в норме, снимите реле PCM и проверьте его, обращая внимание на внутреннее сопротивление, и сравните показания с исходными или указанными в руководстве.

Если к концу этого тестирования вы обнаружите, что напряжения и электрические значения соответствуют норме, то распространенной причиной почти наверняка является дефект программирования реле PCM.

Что такое система OBD II?

Система OBD II является аббревиатурой и термином для бортовой диагностики II, второго поколения бортового диагностического оборудования, обеспечивающего возможности мониторинга. Бортовая диагностика, встроенная в аппаратное и программное обеспечение компьютера автомобиля, может позволить реле PCM контролировать каждый компонент, который может повлиять на работу электроники и выбросов автомобиля.

Каждая часть автомобиля проверяется реле PCM и диагностическими шагами, чтобы убедиться, что она работает правильно. Если реле PCM обнаружит проблему, неисправный датчик или неисправность, система OBD II загорится и покажет предупредительный световой сигнал на приборной панели, чтобы предупредить водителя о проблеме в его автомобиле.

Эта сигнальная лампа на приборной панели автомобиля обычно представляет собой индикатор проверки двигателя или индикатор сервисного обслуживания двигателя в автомобиле, создаваемый питанием реле PCM. Часто эта подсветка также показывает символ двигателя. Система также будет содержать важную информацию и данные о любой обнаруженной неисправности, чтобы специалист по ремонту мог найти проблему без необходимости запуска различных кодов, снизить трудозатраты на исправление и упростить решение проблемы.

Зачем нужен OBD II?

Несмотря на то, что новые автомобили, продаваемые сегодня на рынке, пользуются хорошей репутацией, на дорогах есть миллионы автомобилей, которые не заслуживают доверия и требуют системы OBD II и реле PCM, чтобы держать их под контролем и предупреждать водителя или потенциальные проблемы.

Когда в вашем автомобиле загорается сигнальная лампа, это сообщает водителю, что реле PCM обнаружило проблему и что-то нужно исправить. Поскольку существует множество различных проблем, которые могут привести к включению этого индикатора в вашем автомобиле, трудно обобщить, что это может быть — иногда это очень серьезно, а иногда это может быть просто открытая крышка бензобака. Однако, поскольку это такой широкий диапазон, крайне важно быстро проверить это.

Вождение автомобиля с серьезной проблемой может привести к более серьезным проблемам в будущем, что показывает, насколько реле PCM имеет решающее значение для диагностики и ремонта вашего автомобиля. Некоторые неисправности могут даже быть связаны с вашим каталитическим нейтрализатором, который является очень дорогой заменой, и его необходимо обнаруживать на ранней стадии и обслуживать как можно скорее.

Как исправить код неисправности реле PCM

В зависимости от диагноза, общий ремонт для P0690 смысл цепи высокого кода: замена реле PCM, ремонт силовой проводки в PCM или электронном модуле управления, замена предохранителей реле PCM, замена поврежденных кабелей аккумулятора, замена реле PCM полностью или электронный блок управления.

Убедитесь, что вы очистили все коды, и выполните пробную поездку на автомобиле, повторно сканируя по ходу дела, чтобы увидеть, появляются ли снова какие-либо из тех же кодов неисправности.

Поскольку этот код сильно влияет на управление автомобилем, это считается серьезной проблемой и требует немедленного внимания. Рекомендуется устранить этот код проблемы с реле PCM, как только вы увидите его на экране.

Наиболее распространенный диагноз этого кода — замена всего реле модуля управления трансмиссией или электронного модуля управления, хотя перед заменой всего реле PCM следует проверить и отремонтировать возможные синонимы или виновники.

Стоимость замены реле PCM

Модуль управления силовым агрегатом, который питает реле PCM, играет огромную роль в работе вашего автомобиля. Он отвечает за управление двигателем, трансмиссией и другими компонентами трансмиссии вашего автомобиля. Этот автомобильный компонент объединяет в себе блок управления двигателем и блок управления трансмиссией.

Основными признаками неисправного модуля PCM является низкая производительность. Это означает, что двигатель не работает и экономия топлива снижается, переключение передач становится проблематичным, с неустойчивыми и ненужными переключениями, пропусками зажигания, пропусками зажигания свечей зажигания, повышенными выбросами, что означает, что будет больше дыма, и вы можете не пройти тест на выбросы, и сигнальные лампы придет.
