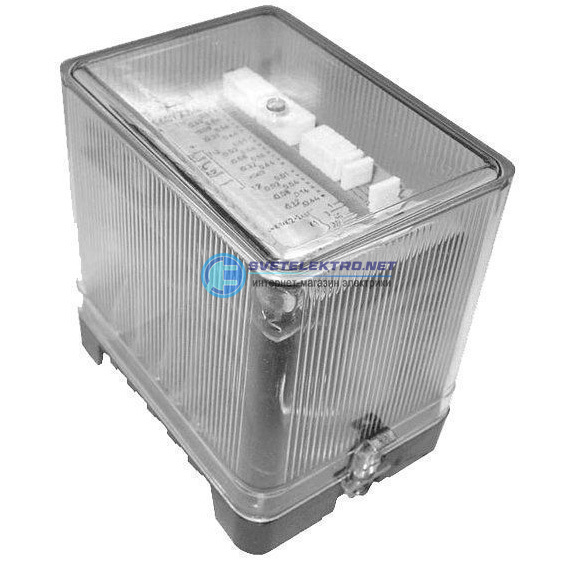

РСВ-13-18 | Реле времени

Реле РСВ13-14, РСВ-13-18 предназначено для применения в схемах защиты стационарных систем и объектов на переменном оперативном токе с целью получения регулируемых выдержек времени и включается непосредственно во вторичные цепи измерительных трансформаторов тока.

Условия эксплуатации

Диапазон рабочих температур окружающего воздуха: от – 40 °С до + 55 °С.

Группа механического исполнения- М4 по ГОСТ 17516.1-90. Реле сейсмостойки при воздействии землетрясений интенсивностью 9 баллов по MSK-64 при уровне установки над нулевой отметкой до 10 м.

Степень защиты оболочки реле – IP40 по ГОСТ 14255-69.

Климатическое исполнение: УХЛ, O

Категория размещения: 4

Основные параметры

Номинальный ток, А:	2; 5
Минимальный ток срабатывания соответственно для номинального тока 2 и 5 А (в зависимости от способа соединения секций первичной обмотки трансформатора – последовательно или параллельно), А	1; 2 или 2,5; 5
Номинальная частота, Гц	50, 60

Технические данные

Диапазон регулирования уставок выдержки времени, с	0,1 – 9,9
Максимальная уставка, с	12,7
Способ регулирования уставки	дискретный
Дискретность переключения уставок, с	0,1
Выходные контакты	2 временно замыкающих (скользящих) и 1 конечный замыкающий контакт
Длительно допустимый ток контактов, А	5
Коммутационнная способность контактов при напряжениях от 24 до 242 В в цепях:
– постоянного тока с постоянной времени индуктивной нагрузки не более, с	0,02
– переменного тока при коэффициенте мощности 0,4	в таблице 1

Таблица 1

Род тока	Отключающая способность
	Отключаемая мощность, не более	Ток отключения  не более, А
постоянный	50 Вт	0,23
переменный	110 ВА	0,5

Потребляемая мощность реле при двукратном токе срабатывания не более, ВА 7

Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее(шпилькой или винтом).

Масса реле не более, кг 2,5

Конструкция

Реле выполнено с использованием современной микроэлектронной базы. Элементы схемы установлены на печатных платах. Реле размещено в унифицированном корпусе

Структура условного обозначения

РСВ13-ХХ- Х4

Р – реле
С – статическое
В – времени
13 – порядковый номер разработки
ХХ – исполнение по номинальному току: 14-2А, 18-5А
Х4 – климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ15150-69 и ГОСТ155431-89

НТД – ТУ16-89 ИГФР.647464.005ТУ

При заказе необходимо указать:

обозначение типа реле;

номинальный ток;

климатическое исполнение и категорию размещения;

слово “экспорт” в случае поставки реле на экспорт;

номер технических условий;

конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (шпилькой или винтом).

Таблица типоисполнений РСВ-13

Тип реле	Номинальный ток, А	Типоисполнение
РСВ-13-14	2	26 313 003
РСВ13-18	5	26 313 004

Вместо знака  указывать:

1 – для переднего присоединения;
2 – для заднего присоединения шпилькой;
3 – для заднего присоединения винтом.

Габаритные размеры РСВ-13

а – переднее присоединение;
б – заднее присоединение

Схема присоединения РСВ-13

Чтобы приобрести понравившийся товар, необходимо его заказать.

Есть несколько сценариев того, как это можно сделать.

1. Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
2. Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
3. Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.

    Мы работаем с юридическими лицами.

• Безналичный расчет.

Можем доставить ваш заказ собственными ресурсами. Либо через варианты доставки:

1. Мы осуществляем доставку грузов по всей России и ближнему зарубежью. По желанию Заказчика доставка груза может быть осуществлена, как автомобильным, так и железнодорожным транспортом. Экспедирование по г.Чебоксары осуществляем бесплатно. Как показывает статистика, наиболее высоким спросом среди наших клиентов являются следующие транспортно-экспедиционные компании: “Деловые Линии”, “ПЭК”, “ЖелДорЭкспедиция”, “КИТ”, “Энергия”
2. Курьерская доставка. Курьерская доставка работает с 9:00 до 18:00. Когда товар поступит на склад, курьерская служба свяжется для уточнения деталей. Специалист предложит выбрать удобное время доставки и уточнит адрес.
3. Самовывоз со склада. Для получения заказа обратитесь к сотруднику в зоне выдачи и назовите номер.

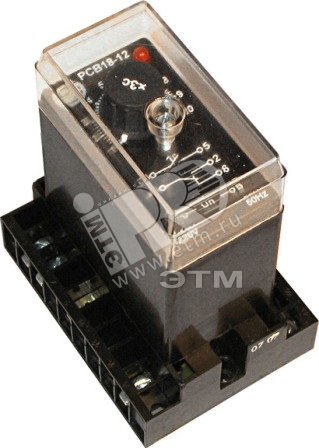

Реле времени РСВм-13. Описание, характеристики, форма заказа.

Реле

Реле времени

Реле статические времени серии РСВм-13 предназначены для применения в схемах релейной защиты и автоматики энергетических систем и в промышленной аппаратуре различного назначения для получения выдержек времени и включается непосредственно во вторичные цепи измерительных трансформаторов тока.

Форма заказа

Форма заказа

РСВм	– 13	– Х	– Х	– УХЛХ
	1	2	3	4

где РСВм – реле статическое времени; м-модернизированное.

1 – типоисполнение реле:

13 – переменного тока с выдержкой на срабатывание.

2 – исполнение по номинальному току:

14 – 1; 2 А;

18 – 2,5; 5 А.

3 – вид присоединения внешних проводников:

1 – переднее винтом;

3 – заднее шпилькой;

5 – заднее винтом.

4 – климатическое исполнение УХЛ, категория размещения (4) по ГОСТ 15150.

При заказе реле необходимо указать

• тип реле в соответствии со структурой условного обозначения;
• тип исполнения: на базе основания ОР004.

Пример заказа:

Реле времени переменного тока, с номинальным током 2 А, с задним присоединением проводников винтовыми зажимами, с климатическим исполнением УХЛ4: РСВм-13-14-5-УХЛ4

Технические характеристики

Технические характеристики

Наименование параметра	Значение
Номинальный ток, А	2 (РСВм-13-14) 5 (РСВм-13-18)
Минимальный ток срабатывания соответственно (в зависимости от способа присодинения секций первичной обмотки трансформатора последовательно или параллельно), А – для 2 А – для 5 А	1(2) 2,5(5)
Номинальная частота, Гц	50
Диапазон регулирования уставок выдержки времени, с	0,1-9,9
Максимальная уставка, с	12,7
Способ регулирования уставки	дискретный
Дискретность переключения уставок, с	0,1
Класс точности реле должен соответствовать	5
Время замкнутого состояния временно замыкающих контактов, с:	0,4±0,04
Срабатывание каждого последующего контакта реле возможно после возврата предыдущего, чем исключается их одновременная работа
Выходные контакты: – временно замыкающие (проскальзывающие) (K1, K2) – замыкающий c выдержкой времени (К3)	2 1
Мощность, потребляемая реле при двухкратном токе срабатывания, ВА, не более	7
Коммутационная способность контактов реле: – при напряжении от 24 до 250 В в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,3 с, при токе до 1 A, Вт – в цепях переменного тока с коэффициентом мощности не менее 0,3, при токе до 6 A, ВА	48   750
Коммутационная износостойкость, циклы ВО, не менее	20 000
Механическая износостойкость, циклы ВО, не менее	30 000 000
Габаритные размеры, мм – на базе основания ОР004, не более	98 х 147 х 137
Масса реле, кг, не более – на базе основания ОР004	1



Конструктивное исполнение

Элементы схемы установлены на печатной плате, которые размещены внутри корпуса, состоящего из основания и съемного прозрачного кожуха. На лицевой панели указана упрощенная схема подключения реле.

Условия эксплуатации

Условия эксплуатации

Климатическое исполнение УХЛ, категория размещения (1;4) по ГОСТ 15150.

Высота над уровнем моря не более 2000 м.

Диапазон рабочих (предельных) температур окружающего воздуха от минус 40ºC до плюс 55ºC.

Верхнее значение относительной влажности: для УХЛ4 80 % при 25 ºC.

Степень защиты по ГОСТ 14254 для оболочки реле IP40.

Степень защиты по ГОСТ 14255 для выводов присоединения внешних проводников IP00.
