Регулятор температуры прямого действия РТ-ТС

Описание

Производитель Теплоконтроль

Предназначен для автоматического регулирования температуры в нагревательных и охладительных системах бытовых, коммунальных и промышленных установок. Типовое применение: открытые системы горячего водоснабжения и отопления, охладители двигателей газомотокомпрессоров, теплообменников.

Терморегуляторы относятся к регулирующим устройствам прямого действия, не требующим для своей работы постороннего источника энергии. Принцип действия основан на перемещении клапана в зависимости от изменения объёма наполнителя термочувствительного элемента датчика температуры ТД6М.

Корпусные детали регулятора изготавливаются из: чугуна СЧ 20, стали 20Л (25Л, 30Л, 35Л, 40Л, 45Л), нержавеющей стали 12Х18Н10Т.







* Цена действительна на момент публикации и требует уточнения у менеджера

Задать вопрос

Технические характеристики

Температура фиксированной настройки,   ± 2° С          55,60,65,70,75,80,85

Зона пропорциональности, °C, не более                       10

Зона нечувствительности, °C, не более                         3

Постоянная времени, с, не более                                100

Диаметр условного прохода DN, мм                               25,40,50,80

Условная пропускная способность,   KN, м³/ч               6,3 ; 12,5; 25 ; 60

Условное давление PN, МПа                                           1

Относительная протечка, % от KN:

        – по каналу С не более          1

        – по каналу В не более          2,5

Присоединение фланцевое по ГОСТ 12815-80.



Перед регулятором рекомендуется устанавливать фильтр сетчатый.

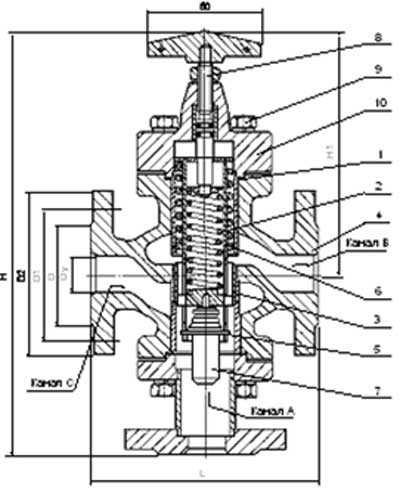

1 – прокладка; 2 – пружина; 3 – клапан; 4 – корпус; 5 – упор; 6 – гильза;

7 – датчик ТД6М; 8 – шток; 9 – крепежные болты; 10 – крышка.



Обозначение

Dy, мм

D,   мм

D1, мм

D2, мм

L,    мм

H,   мм

h2, мм

Масса, кг

СНИЦ.423. 117. 020

25

68

85

115

160

292

168

9,28

01

40

88

110

145

200

325

175

12,4

02

50

102

125

160

230

425

245

22,9

03

80

128

150

185

310

470

260

47,4



Принципиальные схемы включения регуляторов:

а) Со смешиванием потоков



ФС1, ФС2 – фильтры сетчатые;

К31, К32 – клапаны запорные;

А – выход смешанной воды;

В– вход горячей воды;

С- вход обратной (холодной) воды.



б) С разделением потоков





ФС1 – фильтры сетчатые;

К31 – клапаны запорные;

А – вход воды;

В- выход воды ниже температуры настройки датчика;

С- выход воды выше температуры настройки датчика.



Пример записи обозначения регулятора температуры смесительного с условным проходом 25 мм, величиной фиксированной настройки 60°C: «Регулятор температуры РТ-ТС-25-60 СНИЦ 423117.020-99».

При необходимости замены датчиков, датчики можно заказать отдельно. В состав прибора РТ-ТС DN 25, 40 входит 1 датчик ТД6М, а в DN 50, 80 – 2 датчика ТД6М.

Пример записи обозначения датчика исполнения 6 с температурой фиксированной настройки 65°С при его заказе: «Датчик температуры ТД6М-65 ТУ 25-7617.0001-91».

Имеется сертификат соответствия Госстандарта России, санитарно – эпидемиологическое заключение разрешающее применять в хозяйственно – питьевом водоснабжении.

Доп. оборудование

satatrade.ru

РТ-ТС Регулятор температуры прямого действия

Предназначен для автоматического регулирования температуры в нагревательных и охладительных системах бытовых, коммунальных и промышленных установок. Типовое применение: открытые системы горячего водоснабжения и отопления, охладители двигателей газомотокомпрессоров, теплообменников.

Терморегуляторы относятся к регулирующим устройствам прямого действия, не требующим для своей работы постороннего источника энергии. Принцип действия основан на перемещении клапана в зависимости от изменения объёма наполнителя термочувствительного элемента датчика температуры ТД6М.

Корпусные детали регулятора изготавливаются из: чугуна СЧ 20, стали 20Л (25Л, 30Л, 35Л, 40Л, 45Л), нержавеющей стали 12Х18Н10Т.

Технические характеристики

Температура фиксированной настройки, ± 2° С 55,60,65,70,75,80,85

Зона пропорциональности, °C, не более 10

Зона нечувствительности, °C, не более 3

Постоянная времени, с, не более 100

Диаметр условного прохода DN, мм 25,40,50,80

Условная пропускная способность, KN, м³/ч 6,3 ; 12,5; 25 ; 60

Условное давление PN, МПа 1

Относительная протечка, % от KN:

– по каналу С не более 1

– по каналу В не более 2,5

Присоединение фланцевое по ГОСТ 12815-80.

 Перед регулятором рекомендуется устанавливать фильтр сетчатый.





1 – прокладка; 2 – пружина; 3 – клапан; 4 – корпус; 5 – упор; 6 – гильза;

7 – датчик ТД6М; 8 – шток; 9 – крепежные болты; 10 – крышка.

Обозначение

Dy, мм

D, мм

D1, мм

D2, мм

L, мм

H, мм

h2, мм

Масса, кг

СНИЦ.423. 117. 020

25

68

85

115

160

292

168

9,28

01

40

88

110

145

200

325

175

12,4

02

50

102

125

160

230

425

245

22,9

03

80

128

150

185

310

470

260

47,4



Регулятор температуры прямого действия РТ-ТС, рттс, рт тс, рт.тс

megapribor.biz

Регулятор температуры прямого действия РТ-ТС

Регулятор температуры РТ-ТС предназначен для автоматического регулирования температуры в нагревательных и охладительных системах бытовых, коммунальных и промышленных установок.

Применяются: открытые системы горячего водоснабжения и отопления, охладители двигателей газомотокомпрессоров, теплообменников.

Относятся к регулирующим устройствам прямого действия, не требующим для своей работы постороннего источника энергии.

Принцип действия основан на перемещении клапана в зависимости от изменения объёма наполнителя термочувствительного элемента датчика температуры ТД6М.

Также по спецзаказу прибор может комплектоваться фильтром соответствующего диаметра условного прохода, ответными приварными стальными фланцами, корпусные детали возможно изготовить из стали 12Х18Н10Т, сталь 20Л, 25Л, 30Л, 35Л, 40Л, 45Л или из чугуна С4 20.

Исполнения по диаметру условного прохода Dn, мм:

  • РТ-ТС-25;
  • РТ-ТС-40;
  • РТ-ТС-50;
  • РТ-ТС-80.

Технические характеристики регулятора РТ-ТС

Температура фиксированной настройки, ± 2° С
55, 60, 65, 70, 75, 80, 85
Зона пропорциональности, °C, не более 10
Зона нечувствительности, °C, не более 3
Постоянная времени, с, не более 100
Диаметр условного прохода DN, мм 25, 40, 50, 80
Условная пропускная способность, KN, м³/ч 6,3 ; 12,5; 25 ; 60
Условное давление PN, МПа 1
Относительная протечка, % от KN:
– по каналу С не более 1
– по каналу В не более 2,5
Присоединение фланцевое по ГОСТ 12815-80.



1 – прокладка

2 – пружина

3 – клапан

4 – корпус

5 – упор

6 – гильза

7 – датчик ТД6М

8 – шток

9 – крепежные болты

10 – крышка



Обозначение

Dy, мм

D, мм

D1, мм

D2, мм

L, мм

H, мм

h2, мм

Масса, кг

СНИЦ.423.117.020

25

68

85

115

160

292

168

9,28

01

40

88

110

145

200

325

175

12,4

02

50

102

125

160

230

425

245

22,9

03

80

128

150

185

310

470

260

47,4


Принципиальные схемы включения регуляторов


Со смешиванием потоков

ФС1, ФС2 – фильтры сетчатые.

К31, К32 – клапаны запорные.

А – выход смешанной воды.

В – вход горячей воды.

С – вход обратной (холодной) воды.


• С разделением потоков

ФС1 – фильтры сетчатые.

К31 – клапаны запорные.

А – вход воды.

В – выход воды ниже температуры настройки датчика.

С – выход воды выше температуры настройки датчика.


Пример записи при заказе:

Регулятор температуры смесительного с условным проходом 25 мм, величиной фиксированной настройки 60°C: «Регулятор температуры РТ-ТС-25-60 СНИЦ 423117.020-99».

При необходимости замены датчиков, датчики можно заказать отдельно.

В состав прибора РТ-ТС DN 25, 40 входит 1 датчик ТД6М, а в DN 50, 80 – 2 датчика ТД6М.


Датчик исполнения 6 с температурой фиксированной настройки 65° С: «Датчик температуры ТД6М-65 ТУ 25-7617.0001-91».


Имеется сертификат соответствия Госстандарта России.

Имеется  санитарно–эпидемиологическое заключение разрешающее применять в хозяйственно–питьевом водоснабжении.

sibspz.ru

Регулятор температуры прямого действия РТ-ТС в Хабаровске

Регулятор температуры прямого действия

Температурный регулятор РТ-ТС используется для автоматического изменения температуры в охладительных и нагревательных системах промышленных, бытовых и коммунальных установок.

Терморегуляторы имеют отношение к устройствам регулирования с прямым действием, не требующей постороннего источника энергии. Обычно применяется в охладителях двигателей газокомпрессоров, открытых системах отопления и горячего водоснабжения, а также теплообменников.

Особенности работы регулятора

В зависимости от разного объёма наполнителя термочувствительного элемента ДТ6М принцип действия заключается в изменении месторасположения клапана.

При повышенной температуре производится автоматическое поддержание заданной температуры по способу перепуска.

При пониженной температуре пружина возврата осуществляет восстановление заданной температуры в режиме, меняющий месторасположение клапана, при котором «В» – увеличивается, а «С» – уменьшается.

Детали корпуса у терморегулятора изготавливаются из:

  • Стали 20Л (45Л, 40Л, 35Л, 30Л, 25Л)
  • Нержавеющей стали 12×18Н10Т.
  • Чугуна СЧ20.

Технологические характеристики

Относительная протечка (не более) от KN

По каналу В 2,5%

По каналу С 1%

Условное давление PN

1Мпа

Фланцевое присоединение

ГОСТ 12815-80

Нечувствительная зона

3°С

Пропускная способность (условная)

60;  25; 12,5; 6,3 м3

Зона пропорциональности

10°С

Температура фиксированной настройки

85, 80, 75, 70, 65, 60, 55 ±2%

Постоянная времени (не более)

100 сек



В рекомендацию по эксплуатации входит установка сетчатого фильтра:

, где:

  1. прокладка,
  2. пружина,
  3. клапан,
  4. корпус,
  5. упор,
  6. гильза,
  7. датчик ТД6М,
  8. шток,
  9. крепёжные болты,
  10. крышка.

В канале А происходит выход смешанной воды, в канале В – вход горячей воды, а в канале С – вход обратной (холодной) воды.
