Рубанок станок – Типы стационарных рубанков и область их применения

alexxlab | 11.03.2020 | 0 | Разное

Содержание

Типы стационарных рубанков и область их применения

После того, как древесина подверглась распиловке, она часто нуждается в обработке, которая заключается в съеме части материала для устранения дефектов, например, деформации, сглаживания поверхности, придания определенных размеров и формы. Для этого применяются различные рубанки.

Рубанок – это деревообрабатывающий инструмент для строгания деревянных изделий с целью придания их поверхностям нужной формы (обычно плоской), уменьшению размеров деталей, а также для создания протяжённых выемок различной формы («четвертей», «шпунтов» и пр.).

По историческим данным широкое использование рубанков началось в XV–XVI веках. Ручные рубанки используются и поныне. Однако с появлением электрических рубанков производительность обработки древесины значительно возросла.

Электрические рубанки могут быть выполнены в виде станков или ручного инструмента. С помощью ручного инструмента удобно обрабатывать большие поверхности, в то время как на станках или стационарных рубанках можно проводить более точную обработку изделий.

Исполнение стационарных рубанков

Стационарный рубанок состоит из прочного основания с параллельным направляющим упором и 2-мя параллельными столами. Передний (тот с которого идет подача обрабатываемого изделия) устанавливается ниже ножей на толщину снимаемого слоя, задний – выше, по уровню режущих кромок ножей. Имеет ножевой вал с двумя или более ножами из быстрорежущей стали или твердых сплавов.

Для строгания деталь помещается на передний стол, прижимается сверху и подается на ножи. Подача осуществляется вручную. Операция выполняется до тех пор, пока не будут убраны все неровности и достигнуты заданные размеры.

Виды рубанков

Существует большое количество видов стационарных рубанков, различающихся по задачам, для которых эти инструменты предназначены. Они отличаются количеством используемых ножей на рабочем валу, их расположением относительно обрабатываемой детали, глубиной снятия стружки.

Строгальные станки обеспечивают предварительную обработку древесины, исправление дефектов. Обычно используют два ножа и позволяют снимать большое количество материала за один проход.

Фуговальное оборудование предназначено для тонкой, чистовой обработки изделия. У этих станков либо количество ножей больше, либо скорость вращения рабочего вала выше, чем у строгальных, притом глубина снятия стружки небольшая, что позволяет получать гладкие поверхности. У строгальных и фуговальных станков ножевой вал располагается на рабочем столе, снизу от обрабатываемой детали.

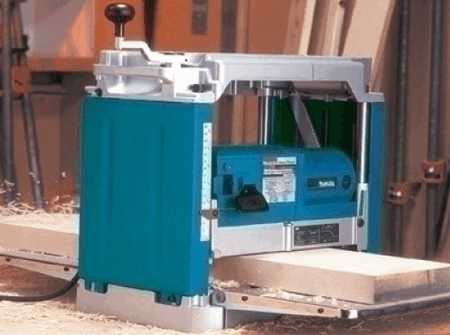

Для доведения деревянных изделий до определенной толщины применяются рейсмусовые станки. Они не предназначены для устранения дефектов поверхностей, поэтому для точной обработки нижняя часть изделия должна быть предварительно отфугована. По ней деталь перемещается по плоскому рабочему столу. Ножевой вал рейсмусовых станков находится сверху над деталью. Существуют модели, у которых два ножевых вала – как сверху, так и снизу.

Есть и комбинированные станки, объединяющие функции строгания и рейсмусования (строгально-рейсмусовые, фуговально-рейсмусовые), позволяющие объединять за один проход несколько этапов обработки. Использование комбинированных станков позволяет экономить рабочее пространство.

Стационарный рубанок также может быть частью многооперационных станков, включающих, помимо него, циркулярную пилу, фрезерный, горизонтальный сверлильный, точильный и токарный станки. Преимущества такого оборудования в использовании одного электродвигателя, установленного на общей массивной станине. Однако наиболее часто употребляется комбинация циркулярной пилы и рубанка.

Ножи для рубанков

Важнейшей частью электрического рубанка являются ножи. Их размер определяет ширину строгания, а количество – насколько качественно будет обработана поверхность. Ножи изготавливаются из прочной инструментальной стали HSS или стали с твердосплавными режущими поверхностями.

Ножи из инструментальной стали можно затачивать, однако при установке требуется точная настройка глубины вылета каждого ножа на валу.

Твердосплавные ножи – обычно одноразовые, для увеличения срока службы они выпускаются двухсторонними. Преимуществом одноразовых ножей является постоянство их геометрических размеров, так что при установке и замене они не требуют юстировки.

Применение одноразовых ножей упрощает обслуживание рубанка и делает ненужными операции по заточке.

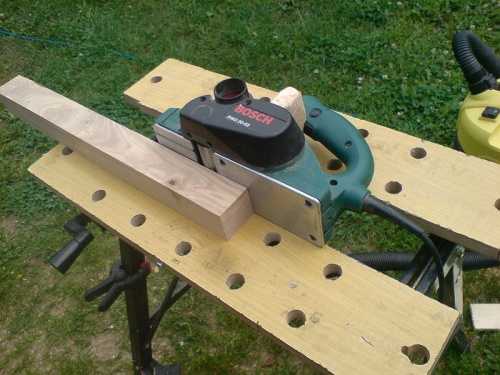

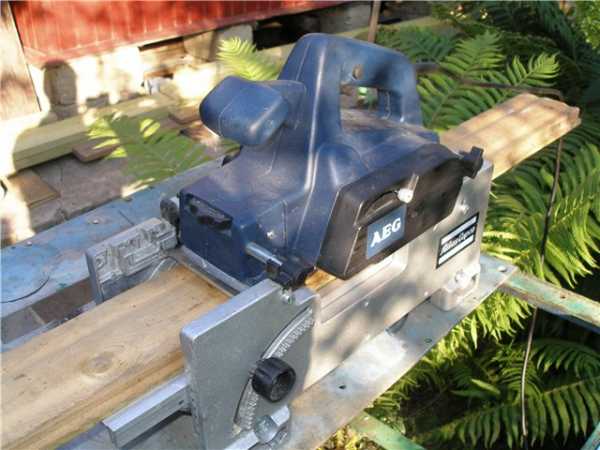

Использование ручного рубанка в качестве стационарного

Ручной электрический рубанок можно превратить в стационарный. Для этого многие производители предлагают специальные подставки под свои изделия, позволяющие, перевернув рубанок подошвой вверх и закрепив, использовать его как стационарный. Некоторые умельцы предлагают свинчивать штатную подошву у ручного рубанка и врезать его в столешницу. Однако при таком решении трудно регулировать глубину снятия стружки с обрабатываемого изделия.

Видео: Фуговально-рейсмусовый станок HAMMER A3 31

www.stroypraym.ru

Делаем фуганок своими руками: ручной и фуговальный станок

Для выполнения различных столярных и плотницких работ всегда необходимы различные инструменты. У каждого мастера, да и у любителя «повозиться» с древесиной, под рукой должны быть различные стамески, ножи, пилы, рубанки и другие приспособления.

При этом очень часто настоящие профессионалы предпочитают инструмент, выполненный своими руками или под заказ. В этом случае работа точно будет выполнена качественно и с минимальными затратами сил.

А как, например, можно сделать фуганок своими руками? Что для этого необходимо и каковы этапы выполнения подобной задачи?

Что такое и для чего нужен фуганок

Первоначально следует понять, для достижения каких целей необходимо использовать фуганок. От этого будет зависеть общие понятия по его созданию своими руками. Этот инструмент просто необходим, при отделке деревянных заготовок с большими размерами.

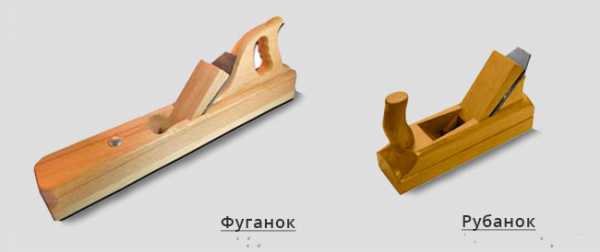

Главное отличие ручного фуганка от рубанка — это его больший размер

Конструкция фуганка сильно напоминает устройство универсального рубанка. Главным отличием, наряду с большим размером, является установка двойного ножа. Он фиксируется при помощи специальной пробки, которая расположена в передней части конструкции. Для удобства работы рубанок оснащается рукояткой, расположенной позади ножа.

Для выравнивания фуганком проводят по поверхности деревянной заготовки. При этом вначале работы стружка будет получаться рванной. Но в этом нет ничего страшного. Постепенно стружка будет становиться ровной и непрерывной. Именно это будет означать, что заготовка достигла нужно ровности.

Очень часто для дальнейшей работы специалисты меняют фуганок, на полуфуганок. Его устройства не отличается от своего старшего собрата. Главным отличием являются меньшие размеры. Это позволяет обрабатывать поверхность более качественно.

Но современные мастера редко пользуются простым фуганком. Удобней применять электрический вариант, смонтированный в виде станка. Такое устройство позволяет значительно ускорить обработку деревянных деталей. При этом качество не теряется, а наоборот улучшается.

Отличие фуговального станка от простого фуганка или рубанка состоит в способе его использовании. В этом случае сама установка остается на месте, а мастер двигает заготовку. При прохождении по двигающемуся валу с ножами с деревянной детали снимается слой в 1-2 миллиметра. В результате заготовка получается с идеально ровной поверхностью.

Делаем ручной вариант фуганка

Если вы любите все делать своими руками, в том числе и обрабатывать деревянную заготовку ручным фуганком, то можно легко сделать этот инструмент самостоятельно. Вначале подготовьте деревянный брусок. Его размеры должны совпадать с будущим фуганком. Брусок нужно брать из твердых пород древесины, например, лиственницы или дуба. Чем прочнее будет заготовка, тем дольше прослужит ваш рубанок.

При производстве следует учитывать некоторые рекомендации по размерам будущего инструмента. Специалисты рекомендуют использовать следующие параметры:

чаще всего длина фуганка составляет 60-70 сантиметров. Конечно, этот параметр вы выбираете сами, все будет зависеть от того, каким инструментом вам удобней пользоваться;

для заготовки берется брус с нужной вам длиною, с шириной в 76 миллиметров, и с высотой в 70 миллиметров;
размер ножа должен составлять 200 на 65 миллиметров;
чтобы ручка была удобной, ее высота делается минимум в 10 сантиметров.

При помощи стамески в бруске пробивается сквозное квадратное отверстие. При этом его боковые стороны должны быть расположены под углом в 45 градусов. В это отверстие будет вставляться нож. Сам брусок должен иметь идеально ровную нижнюю поверхность. Ведь именно по ней и будет выравниваться будущая заготовка.

При выборе ножа для фуганка стоит обращать внимание на прямоугольные и прочные модели. Во многих специализированных магазинах можно найти большой ассортимент подобной продукции. Нож вставляется и фиксируется в проделанном проеме.

Далее, устанавливается тонкая деревянная пластина (которая будет играть роль клина). Затем, следует установить ударную пробку. Для этого выбирается место посередине между краем отверстия и передним краем самого фуганка. На этом основная рабочая часть готова к использованию.

Но работать таким инструментом будет сложно. Для удобства обязательно необходимо приделать ручку. Ее форма должна идеально подходить под вашу руку, поэтому делается она индивидуально. Для изготовления ручки можно использовать многослойную фанеру.

Для еще большего удобства использования вашего нового фуганка, можно дополнительно установить вторую ручку. Также некоторые модели оснащаются двумя лезвиями. Но это будет зависеть от ваших личных предпочтений. Самое главное, чтобы перед работой лезвие ножа не выступала за нижнюю сторону инструмента более чем на один миллиметр.

Электрический рубанок

Сделать самодельный фуганок – это несложная задача. С такой работой может справиться любой, тем более, если он любит работать с деревом. А наличие такого оборудования в мастерской значительно расширит возможности мастера и облегчит его работу.

Для того чтобы изготовить фуговальный станок вначале нужно подготовить требуемые материалы и инструменты. Для работы вам понадобятся:

ножовка для выпиливания заготовок;
молоток;
столярная стамеска;
деревянные бруски из прочного материала. Лучшим вариантом будет детали из лиственницы или дуба;
фанера, желательно многослойная;
болты с гайками.

Все эти материалы и инструменты вы легко найдете в своей мастерской. Но самым важным и главным устройством, которое вам понадобится для создания фуганка своими руками, является электрический рубанок. Именно он и будет выполнять всю работу.

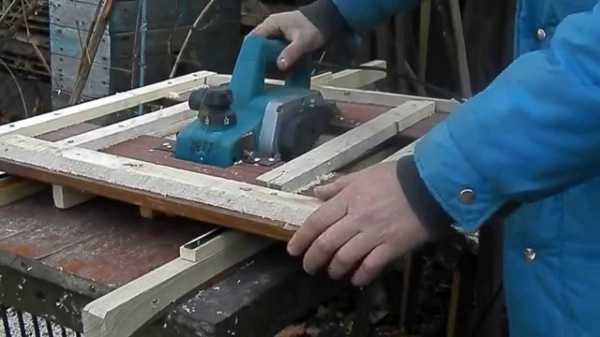

Для изготовления фуговального станка вполне сгодится старенький электрорубанок

При этом не стоит бежать в магазин за новым инструментом, для фуговального станка вполне подойдет уже бывшее в употребление устройство.

Очень часто современные электрорубанки делают с корпусом из пластика. Такие инструменты стоят дешевле, и к тому же удобней в работе. Но такой корпус после длительного использования начинает трескаться и расшатываться. Такие инструменты использовать в работе уже неудобно, но вот для фуговального станка он вполне сгодится.

Главное, чтобы вал с ножами и электродвигатель были в хорошем рабочем состоянии. Нам нужно только перевернуть старый электрорубанок вверх ногами и закрепить на своем месте.

В этом видео вы наглядно увидите как из фанеры сделать небольшой фуговальный станок из старого электрорубанка.

Видео: Самодельный фуганок из электрорубанка

Существуют еще некоторые требования к электрическому рубанку, которые помогут существенно облегчить вашу задачу.

В первую очередь стоит присмотреться к самой конструкции. Современные производители выпускают некоторые модели, которые уже приспособлены для наших целей. Если у вас именно такой вариант, то ваш фуговальный станок получится наиболее производительный.

Кроме этого, стоит обращать внимание на ширину строгания. Как правило, у большинства современных электрорубанков она составляет 82 миллиметра. Такой ширины для полноценного фуговального станка довольно мало.

Лучшим вариантом будет использования электрического рубанка с шириной строгания в 100 или даже 110 миллиметров. В этом случае за раз вы сможете прогонять заготовки шириной в 10 сантиметров.

Но довольно часто есть необходимость обрабатывать более широкие доски. В этом случае каждую заготовку придется прогонять через фуговальный станок по нескольку раз. Это может существенно снизить вашу производительность. Многие мастера вместо электрического рубанка используют станок со встроенным специальным валом.

Стационарный фуговальный станок

Такой вариант фуговального устройства довольно мощный и производительный, но не лишен своих недостатков.

Во-первых, сам специальный вал – это довольно дорогая деталь. Его стоимость может составить до половины всех расходов на сборку фуговального станка.

Во-вторых, кроме вала вам придется приобрести и довольно мощный электродвигатель, а также предусмотреть механизм передачи крутящегося момента. Все это потребует от вас определенных знаний и умений, ну и конечно финансовых вложений.

Как сделать фуговальный станок самостоятельно

Первым делом необходимо подготовить проект будущего станка. В нем учитываются размеры имеющегося старого электрорубанка.

Под него делается чертеж деревянного ящика, и подгоняются по размерам листы фанеры. Расчеты нужно делать внимательно, чтобы при создании станка все прошло гладко, и само устройство работало эффективно.

Первым делом делается корпус из деревянных брусьев. Он будет представлять собой обычный ящик без дна. Далее, сверху прибивается лист фанеры. В нем проделывается отверстие, по размеру соответствующее размерам используемого в конструкции электрорубанка.

Далее, по обеим сторонам от прорези крепится еще два листа фанеры. При этом их толщина должна отличаться на один-два миллиметра. Первая лист, тот который тонкий, будет служить подающей поверхности. Второй, толстый лист фанеры, будет являться принимающей стороной. Заготовка подается на вращающийся вал электрорубанка с тонкой стороны, а выходит на более толстую.

Далее, достаточно закрепить на своем месте электрорубанок и сделать выключатель. Для этого используются болты с гайками. Выключатель можно использовать обычный бытовой. Если есть желание и возможность, то можно установить кнопку. При этом выключатель должен полностью обесточивать фуговальный станок.

В итоге у вас в мастерской появится полноценный электрический фуганок или фуговальный станок. С его помощью вы сможете быстрее и с меньшими усилиями обрабатывать большие деревянные заготовки. Такое устройство обойдется дешевле, чем заводской вариант. Но при этом он будет выполнять свою работу не хуже покупного варианта. А значит, у вас появиться больше возможностей делать красивые деревянные изделия, которые станут украшением вашего дома или будут приносить доход семье.

В этом видео вы увидите интересное решение по изготовлению вертикального фуговального станка из электрорубанка.

Видео: Самодельный фуганок из ручного электрорубанка

Меры безопасности при использовании фуговального станка

Безопасность здоровья при проведении любых работ – это очень важное занятие. Не стало исключением и использование фуговального станка. Такое приспособление требует особого внимания.

Специалисты рекомендуют при работе на самодельном (да и на заводском варианте) фуговальном станке соблюдать следующие рекомендации:

в первую очередь не начинайте подачу заготовки, пока вал электрорубанка не наберет максимальное количество оборотов;
если во время работы вам необходимо очистить станок от накопившейся стружки, то вначале нужно остановить его и обесточить. Только после полного прекращения вращения вала можно приступать к удалению стружки. То же самое касается и профилактической смазки или других подобных работ;
если вам необходимо обработать деталь с малыми размерами (длина до 40 сантиметров и ширина до 5 сантиметров), то делать это нужно с использованием специального упора. Он крепится неподвижно на рабочем столе фуговального станка;
лучше всего оборудовать станок защитным кожухом. При поступательном движении заготовки он будет открываться, а при прекращении подачи материала закрываться.

Очень важно обеспечить рабочее место хорошим освещением. Это требования касается не только столярных, но и всех других видах работ. Не стоит что-то делать «впотьмах», это неминуемо приведет к получению травм. Соблюдая эти несложные меры предосторожности, вы будете получать от работы только удовольствие.

teremizbrusa.ru

Рубанок электро, какой лучше – описание, характеристики и применение

Рубанок электрический — достаточно популярный среди пользователей аппарат. Однако, тогда как в «творческой лаборатории» опытного мастера он занимает очень важное место, то в бытовом наборе домашнего мастера попадается не так часто. Это объясняется тем, что рубанок — устройство специализированное, он не позволяет решать разные задачи как, например, дрель или лобзик, а также не применим для работы с несколькими материалами. Он только строгает древесину. В этой статье мы расскажем о том, как работает этот инструмент и какой рубанок лучше приобрести.

Устройство электрорубанка

Прародитель сегодняшних электрических рубанков – ручной деревянный рубанок сегодня активно используется. Однако электрические варианты их понемногу вытесняют.

Рубанок электро бывает:

бытовой
профессиональный.

Следовательно, каждая модель обладает своими характеристиками мощности мотора, скорости вращения барабана, глубины строгания и ширины поверхности, которая обрабатывается за один проход.

Однако, устройство электрорубанка у всех моделей одинаковое. В корпусе находится электрический мотор, который вращается при помощи приводного ремня.

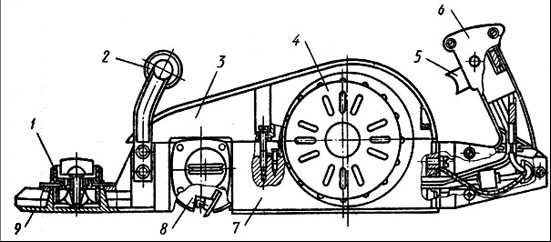

1 – регулятор передней подошвы, 2 – передняя ручка, 3 – защитный кожух, 4 – мотор, 5 – кнопка, запускающая двигатель, 6 – задняя ручка, 7 – корпус, 8 – барабан с ножами.

Становится электрорубанок на строгаемую поверхность гладкой подошвой, выполненной из металла. Подошва разделена на две части – переднюю и заднюю.

Задняя часть является неподвижной и скользит во время работы по уже обработанной поверхности. Переднюю часть можно регулировать по высоте. Таким образом, регулируется толщина снимаемого слоя. Хотите детально изучить, как устроен электрорубанок? Видео представлено ниже.

Характеристики

Важными характеристиками электрорубанка можно назвать его электрическую мощность и скорость вращения ножей. Ведь рубанком низкой мощности на тихом ходу большой объем работы не сделаешь. По этой причине обязательно стоит обратить внимание на инструмент, мощность которого составляет 600 Вт и больше, а скорость вращения ножей при этом должна составлять от 10 000 оборотов в минуту. Оптимальным вариантом можно назвать мощность в пределах 700-900 Вт, а скорость вращения 11000-15000 в минуту. Профессиональные электрические рубанки Bosch и другие известные производители имеют электронное регулирование мощности с константой по оборотам.

Во время работы образующаяся воздушная подушка становится помехой снятия ровного слоя одной толщины. Чтобы не столкнуться с такой проблемой, нужно покупать аппараты, которые имеют на подошве специальные бороздки.

Чтобы снять фаску с углов обрабатываемой заготовки на передней части подошвы бывает V-образное углубление, которое очень полезно во время работы. Стоит выбирать модели, имеющие более широкую подошву. Наиболее оптимальным является устройство с шириной строгания 110 мм. С таким аппаратом вы получите более ровную поверхность.

Если в магазине вам предлагают два одинаковых по характеристикам рубанка, но при этом у одного из них есть ручка не только сзади, но и спереди, стоит купить именно такой аппарат. Работа с ним более комфортная, он имеет более высокую управляемость и дает возможность полностью контролировать все движения.

Часто ручка регулировки глубины строгания является передней рукояткой. Она может иметь насечки, которые фиксируют ее в конкретном положении. Если таких насечек нет, то ручка часто смещается во время работы. При покупке обратите внимание аппарат с пошаговой фиксацией высоты передней подошвы.

Ножи – это самая главная часть рубанка. Имен от качества ножей зависит длительность работы без замены, а также аккуратность получаемой поверхности в процессе снятия стружки. Часто встречаются инструменты с ножами из закаленной стали, а также из твердых сплавов. Последние более долговечные. А вот ножи из стали можно подточить и пользоваться еще какое-то время. Однако их установка требует большей тщательности. Стандартными называют ножи размером 50,75,82,102,110 мм. Наиболее часто покупаемыми являются лезвия 82,102, 110 мм.

Прежде чем купить рубанок электрический, стоит уточнить у продавца возможность покупки расходных материалов – ножей и ремней для инструмента понравившейся марки в регионе вашего проживания.

Дополнительные особенности

Кроме перечисленных, возможны следующие дополнительные функции и системы:

система плавного пуска необходима для мягкого старта инструмента. Благодарят такой системе, ток подается плавно, а барабан раскручивается равномерно. Если такая система отсутствует, тяжелое и мощное устройство во время запуска мотора может сильно «тряхнуть» и даже вырвать из рук. Эта система присутствует не только на дорогих моделях, но и на бюджетных
система поддержания частоты вращения при нагрузке. Ее еще называют константной электроникой. Она очень полезна при обработке проблемных мест в заготовке, к примеру, сучков или твердых вкраплений. Аппарат в такие моменты использует имеющийся у нее запас мощности на наращивание крутящего момента, тем самым предотвращая возможное заклинивание оснастки
электродинамический тормоз вала помогает в короткие сроки, 1–2 секунды, остановить барабана с ножами
защита от вращающихся ножей — это опорная пятка. Такой элемент находится в задней части рубанка и имеет пружину. Когда такой рубанок ведется по заготовке, пятка во время контакта с поверхностью откидывается назад сама. Когда мастер его приподнимает, она снова «раскрывается», и рубанок можно поставить на нее, не повреждая заготовки. Если есть опорная пятка, то рубанок с еще вращающимся барабаном можно откладывать в сторону, не ожидая полной остановки
блокировка случайного включения. Поскольку рубанок инструмент не безопасный, то для его включения необходимо вначале утопить кнопку слева на ручке, под большим пальцем (бывают и сквозные кнопки). Иным образом надавить на курок не получится
стационарная установка будет полезна во время обработки заготовок, которые по габаритам уступают электрорубанку, к примеру, если рубанок тяжелый, имеет широкую платформу, то им неудобно работать с мелкими заготовками. Если рубанок стационарный, то для него нужна особая подставка. Иногда она идет в комплекте, но чаще всего ее приходится покупать отдельно
параллельный упор, помогает точно вести рубанок, что имеет большое значение при выборке четверти. Часть направляющих могут поворачиваться на угол до 45 градусов, чтобы строгать под углом
патрубок для удаления стружки. В некоторых моделях стружка вылетает только в одном направлении, а у других – в двух. Эта функция помогает, если мастеру нужно сменить рабочую «стойку». Для того, чтобы изменить направление, применяют «заглушки» или прочие механизмы, предназначенные для блокировки «ненужного» отверстия.

Лучший электрорубанок

Для выполнения ряда основных функций, вполне достаточно электрорубанков, имеющих мощность до 600 Вт. Главное их преимущество – малое потребление электроэнергии. Далее рассмотрим перечень наиболее популярных моделей электрорубанков.

Makita N1923B

К основным плюсам этого инструмента можно отнести:

мощность – 550 Вт
16000 оборотов в минуту
отлично справляется с обработкой лесоматериалов
обрабатывает даже мягкие сорта древесины
эргономичная рукоятка
правильно размещен центр тяжести
небольшой вес.

Существенным недостатком является стоимость. В сравнении с другими моделями, имеющими аналогичные характеристики, устройство стоит намного дороже.

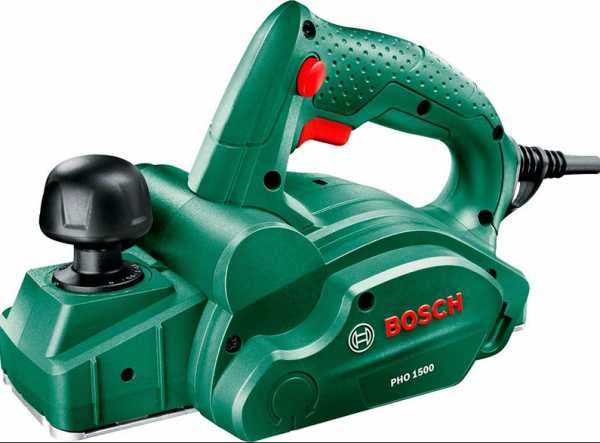

Bosch PHO 1500

Основные преимущества:

мощность 550 Вт
19500 оборотов в минуту. Более высокая скорость, в сравнении с предыдущим вариантом, при аналогичном уровне мощности
можно присоединить мешок-пылесборник
небольшой вес
можно стабильно работать длительное время без перерыва
можно вручную настроить глубину строгания
ручка адаптирована, как для правшей, так и для левшей.

Стоимость ниже, чем у предыдущего варианта. Из недостатков потребители отмечают недостаток аксессуаров, идущих в комплекте.

Bosch 96 PHO 1500

Среди достоинств стоит выделить:

доступная стоимость
19500 оборотов в минуту
высокая точность и эффективность
система выброса стружки
отсутствует риск повреждения заготовки или ножа во время прекращения работы.

Хороший электрический рубанок. Судя по отзывам – этот электрорубанок отличается оптимальным соотношением стоимости и качества. Широкий функционал и практически полное отсутствие минусов делает эту модель крайне привлекательной.

Среди электрорубанков профессионального класса стоит выделить:

Ростех N P 2N82 New

Преимущества данной модели:

низкая стоимость
16000 оборотов в минуту
отечественное производство
малый вес
может длительно работать без остановки.

Многие считают, что стоимость слишком подозрительная для таких характеристик. Однако опыт показывает, что аппарат сделан качественно. Это один из немногих случаев, когда отечественная компания-производитель является достоинством. Потому что, получается сэкономить средства и получить высококачественный продукт.

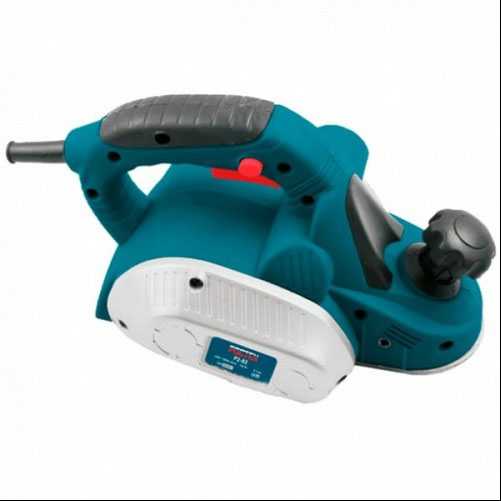

Ростех P 2-82 New

Характеристики этой модели аналогичны предыдущему варианту, кроме того, что стоимость этого рубанка еще ниже. Мастера, которые пользуются этим устройством, хвалят качество его исполнения, высокий уровень функциональности, легкость и удобство работы.

Существует еще множество вариантов электрических рубанков, мы рассмотрели только самые популярные. Можно сделать вывод, что лучше приобрести профессиональную модель отечественного производства, чем любительский вариант иностранных фирм.

wood-prom.ru

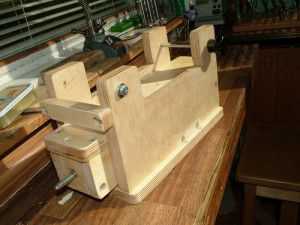

Самодельный рейсмусовый станок из электрорубанка

Для обработки деревянных изделий может использовать специальный рейсмус из электрорубанка изготовленный самостоятельно и предназначенный для чистовой обработки древесных заготовок. Для изготовления рейсмуса своими руками можно использовать электрорубанок, который применялся для работ достаточно длительное время, но сохранил все свои эксплуатационные характеристики.

Рейсмус из электрорубанка

Конструкция рейсмусового станка

В состав рейсмусового станка входит:

рабочий горизонтальный стол для обработки деревянных изделий;
рабочий обрабатывающий вал;
прижимные валики для подачи заготовки в зону обработки;
система регулировки высоты стола;
предохранительное устройство, препятствующее возврату заготовки.

Рейсмусовый станок из электрического рубанка

Рейсмусовые станки производятся на промышленных предприятиях и используются на производстве, где требуется чистовая обработка поверхности деревянных заготовок.

Применение рейсмуса значительно сокращает время обработки заготовок, но при достаточно высокой продажной цене станка и выполнении разовых операций лучше сделать агрегат самостоятельно своими руками. Используя электрорубанок, который эксплуатировался достаточно долгое время можно изготовить рейсмусовый станок, на котором можно производить обработку различных изделий с достаточно высоким качеством и точностью.

Для того чтобы изготовить рейсмус из электрорубанка своими руками необходимы агрегаты и комплектующие:

электрорубанок;
бруски деревянные;
фанера 10-15 мм;
фиксаторы;
штанга;
шпильки;
колодки.

Принцип работы станка заключается в осуществлении операции обработки деревянной заготовки, зафиксированной с помощью зажимов и подаваемой в зону рабочего вала рубанка.

Изготовление станка

Для изготовления рейсмусового станка осуществляется несколько операций в ходе, которых выполняются работы:

Изготавливается основание для рабочего стола из фанеры (10-15 мм), размером 400х500 мм.
Проводится фиксация подставок для платформы с электрорубанком. Для изготовления подставок используется фанера. Сборка конструкции проводится с помощью шурупов с фиксацией к основанию с последующей установкой электрорубанка.
Вырезается платформа для монтажа электрорубанка. На платформе крепится рубанок, с учетом специального отверстия вырезанного точно по центру, совпадающего с размером рубанка. Для крепления используются специальные планки, которые фиксируются при помощи шурупов.
Монтируются резьбовые винты с шестеренками на платформу. Для подъема и опускания платформы устанавливается специальный механизм. По углам основы монтируются 4 винта.
Платформа монтируется на готовые подставки и совместно с электрорубанком крепится при помощи шурупов. Прокладывается электропроводка для электропитания рубанка, с учетом возможности предотвращения повреждения проводки при обработке заготовок.
Проводится монтаж ручки управления платформой с электрорубанком.
Устанавливается планка со шкалой и специальный указатель. Измерительная планка необходима для точного измерения заготовок и соблюдения заданных размеров.

После окончания сборки рейсмусового станка проводится проверка и настройка. Электрорубанок после проведения работ должен в обязательном порядке проходить чистку и смазку рабочих деталей.

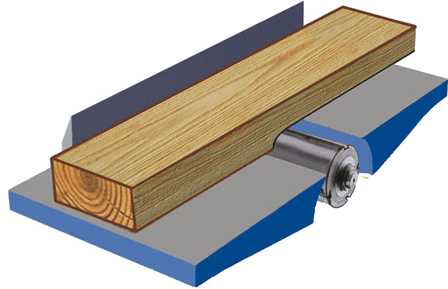

: Схема строгания

: Чертеж работы рейсмуса на основе рубанка

Особенности изготовления рейсмуса

Первоначально перед изготовлением рейсмуса изготавливается чертеж станка с указанием точных размеров всех деталей.

Точно устанавливаются габариты элементов конструкции станка, которые необходимо сделать, соблюдая:

ширину направляющих;
длину направляющих;
длину шпильки,

определяющих размеры обрабатываемых заготовок.

Производится разметка установки шпильки, которая должна, находится между двумя ручками точно посередине, что обеспечивает удобство работы на станке. Для смещения шпильки в верхней части крышки корпуса монтируется подшипник, а к пластине приваривается гайка для регулировки высоты обработки заготовки.

Необходимо также учитывать, что длина направляющих изготавливаемых из брусков должна быть больше основания. За счет этого обеспечивается параллельное поступление заготовки при обработке относительно ножей электрорубанка.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Станина для электрорубанка, электрорубанок со станиной

Времена, когда деревянные избы строились без единого гвоздя канули в Лету. Прогресс можно заметить во всем. Появляются новые материалы, меняются технологии. И лишь одно остается неизменным – древесина используется повсюду и является элитным материалом. Богатство расцветок и фактур позволяют использовать ее для всех работ, а экологичность и свойства данного материала делают его универсальным. Стоит также отметить, что немного изменилось и деревообрабатывающее оборудование, хотя его основные принципы остались прежними. В настоящее время для обработки дерева также используют рубанок, но не ручной а электрический. А еще, для удобства применяется станина для электрорубанка.

Какие работы под силу электрорубанку?

Давайте первоначально разберемся, для чего нужен рубанок. Инструмент используют для многих типов работ. Входят сюда:

снятие лишнего пласта древесины;
удаление зазубрин и заусенцев;
скругление фасок;
выравнивание поверхности;
придание приятного внешнего вида поверхностям;
выборка пазов.

Станина для электрорубанка нужна, чтобы инструмент можно было закрепить на столе и использовать в качестве стационарного фуганка. Что же касается принципа работы оборудования, он заключается в следующем: электродвигатель, питающийся от сети приводит в движение (посредством зубчатого ремня) барабан с закрепленными ножами. Они и обрабатывают нужную поверхность. Однако следует отметить, что с течением времени приводной ремень изнашивается, т.е требует замены. Производители учли этот момент и расположили его под кожухом. Так заменить ремень можно без проблем.

Технические характеристики инструмента

А теперь немного о характеристиках оборудования. Приобрев электрорубанок со станиной и открыв документацию по инструменту, первое, что вы увидите – потребляемую мощность. Измеряют ее в ваттах. Мощность показывает, насколько сложную работу способно выполнять оборудование. Также, по данному параметру можно косвенно судить о том, где прибор возможно использовать (ведь не каждая электросеть способна выдать нужную мощность).

Не менее важным параметром для такого электроинструмента, как электрорубанок со станиной является скорость вращения барабана без соприкосновения с поверхностью (на холостом ходу). Измеряется она в оборотах за минуту. А приняв ко вниманию то, что ножей у инструмента 2, получается, что за один оборот барабана, ножи касаются поверхности дважды.

Также нужно обратить внимание на глубину строгания. Данный показатель указывает, какой максимальный слой материала можно снять за один подход.

И чем он будет больше, тем быстрее вы сможете добиться нужного качества и толщины пиломатериала.

Как сделать фуганок из электрического рубанка

Превращение электрического рубанка в фуганок не займет много времени и усилий. Материалы тоже не нужны. Первый вариант использования электрического строгального станка в качестве фуганка предусматривает вертикальное расположение рабочей поверхности и режущего ножа.

Такое размещение позволяет обрабатывать как узкие, так и широкие заготовки. В этом случае заготовка свободно перемещается по поверхности стола.

Идея адаптации довольно проста, но нюанс в том, что она не подходит для использования на обычном столе. Для ее использования вам понадобится столярный верстак специальной конструкции с возможностью внешнего бокового монтажа.

Установите электрический рубанок в вертикальном положении. Стоит отметить, что устройство выполнено из фанеры толщиной 12 мм.

Вставьте крепежные болты в Т-образный профиль и не зажимайте их, а лишь слегка закрепите;

Нужно снять прижимную пластину и установить ее;

Мы ставим прижимную пластину на место, но не затягиваем ее, а лишь слегка притяним;

Выставляем рабочую поверхность строгального станка строго перпендикулярно столешнице с помощью измерительного инструмента;

Угол должен соответствовать 90º. Угол может быть получен с помощью винтового соединения M8. Гайка установлена в фанерной плоскости, а проходящий через нее винт упирается в рукоятку электрического рубанка, тем самым изменяя угол между подошвой и поверхностью стола. На рукоятке инструмента до места, где будет нажиматься винт, желательно установить металлическую пластину на двухстороннюю клейкую ленту. После установки необходимого размера, винт должен быть затянут с помощью контргайки;

Мы снимаем стандартную боковую опору со строгального станка и вместо нее ставим защитную крышку, сделанную своими руками. В качестве защитного стержня лучше всего использовать шпильку Ø8 с резьбовым концом 30 мм. Размер корпуса 150х150 с закруглением;

Отличительной особенностью данной установки является возможность установки ножей по касательной. Тогда чистота работы улучшается, и заготовка устанавливается гораздо проще;

После того, как все настройки завершены, затяните все барашковые гайки и установите дополнительные зажимы, чтобы избежать случайного нарушения настроек в процессе свиста.

Обратите внимание, что плоский режущий инструмент не касается поверхностей стола. Этот момент необходимо учитывать при изготовлении приборов.

В качестве зажима можно использовать плоскую доску или планку, предварительно установив и зажав их зажимами, и еще более правильно сделать гребень, следуя примеру фрезерного станка.

Перед установкой мы устанавливаем глубину обработки. Рекомендуемая величина удаления материала за один проход – не более 1 мм. Теперь нужно зажать зажимную гребенку, которая по всей длине должна идти по нерегулируемой стороне рабочей поверхности плоскости.

Всасывание опилок лучше ориентировать вниз. Это исключит засорение трубы. В таком положении отходы обработки можно собирать без подключения принудительного всасывания стружки, для этого достаточно связать полиэтиленовый пакет.

Из-за того, что включение электрического рубанка заблокировано, лучше всего включить его с помощью удаленной розетки, но если этого нет, необходимо использовать выключатель, размещая его в удобном месте рядом с рабочим фуганком.

Далее возьмите заготовку и проверьте работу электрического фуганка, изготовленного вручную. Проверяем обработанную поверхность на чистоту и перпендикулярность плоскостей. Новый строгальный станок на основе электрического строгального станка готов к использованию.

Как отмечалось ранее, для вертикальной установки фуганка требуется профессиональный стол.

Станина для электрорубанка своими руками

Рекомендуется для станины брать металлический уголок. Своими руками сделать такую конструкцию можно из станины с 3 опорами, двух шпинделей, шагового двигателя (2 кВт) и труб, которые применяются в качестве держателей.

Опорная станина на столе для ручного инструмента выполняет функцию направляющей своими руками. Она контролирует направление, в котором осуществляется распил, и фиксирует заготовку. Если хотите сделать самодельный электрорубанок на станине, то смотрите видео:

Стоит заметить! Если станина изготавливается под ручной вариант электрорубанка, столешницу рекомендуется сделать металлической. Лист металла 2-3 мм стоит обрамить в основании ребрами жесткости, например металлическим уголком.

Cамодельный фуговальный станок

Для изготовления самодельного фуговального станка понадобятся три вещи: проект, материалы и инструменты. Все они взаимосвязаны, так как проект напрямую зависит от того, какие материалы доступны и какие инструменты доступны.

Металлическая конструкция может быть собрана с помощью болтовых соединений. Эта опция будет иметь некоторые положительные свойства: при необходимости без больших усилий можно легко демонтировать конструкцию.

Для столяра наиболее удобным вариантом является деревянная конструкция, но она уступает металлу по жесткости и сроку службы некоторых элементов станка. Кроме того, некоторые узлы не могут быть сделаны из дерева.

Некоторые комплектующие всеже самому изготовить не удасться и их придется купить:

вал с ножами, фиксирующие клинья, набор подшипников, вилка;
электрический двигатель;
ремень и шкивы;
устройство для пуска.

Чтобы составить проект, вам необходимо решить, какие функции будет выполнять устройство. Возможны следующие варианты:

Фуговальный станок (им строгать детали можно только с одной стороны и без калибровки).
Многооперационное устройство (может быть использовано для распиловки, строгания, сверления канавок и фрезерования, в качестве рейсмусового станка).
Двухоперационный станок, выполняющий функцию дисковой пилы и фуганка.
Фуговальный станок.

Фуговальный станок является самым простым в изготовлении, требует меньше инструментов, материалов и навыков.

93777.ru

Рубанок электрический: сфера применения и нюансы выбора

Оглавление:
Рубанок электрический: назначение инструмента
Как выбрать электрический рубанок: разновидности инструмента
На что нужно обратить внимание при выборе ручного электрического рубанка

Сделать поверхность древесины гладкой и приятной на ощупь можно двумя способами: в одном случае понадобится выполнить долгую и кропотливую обработку абразивным материалом, а в другом – провести с помощью электрического станка обработку древесины строганием. В этой статье вместе с сайтом stroisovety.org мы изучим инструмент для финишной обработки древесины под названием электрический рубанок – разберемся с его разновидностями, практическим применением и особенностями выбора.

Где и как используется электрический рубанок в строительстве

Рубанок электрический: назначение инструмента

Если говорить о прямом назначении электрического рубанка, то оно является предельно простым – с помощью этого инструмента придают поверхности досок высокую шероховатость. Доска становится идеально гладкой и полностью готовой к декоративной отделке. Но на этом его возможности не заканчиваются – с помощью рубанка можно подгонять толщину разных досок под один размер, что является необходимым при изготовлении напольных покрытий из дерева. Также этот инструмент отлично подходит для выборки из бруса или доски четверти и снятия фаски любого фиксированного размера.

Разновидности электрического рубанка

Но и это еще не все возможности, которыми обладает стационарный или ручной электрический рубанок. Как и в случае со многими инструментами, смена стандартной инструментальной оснастки может творить чудеса. Ножи для электрического рубанка как раз и являются теми кудесниками, которые позволяют с помощью этого инструмента придавать доске фасонную поверхность практически за один проход. Этих сменных ножей существует великое множество, как и форм поверхностей, которые они могут создавать. Но об этом чуть позже, а пока вернемся к выбору этого инструмента и сосредоточимся на его разновидностях.

Рубанок электрический фото

Как выбрать электрический рубанок: разновидности инструмента

Разновидностей этого инструмента не так уж и много, всего два – это стационарный и ручной электрический рубанок. Есть, правда, еще механический, но он не попадает в разряд электроинструмента, да и вообще в современном строительстве он уже практически не применяется.

Стационарный рубанок – по сути, это полноценный станок, позволяющий работать с доской практически любой ширины. Состоит этот инструмент из массивного, регулируемого по высоте рабочего стола, в который встроена фреза со сменными ножами, приводимая в движение мощным электрическим двигателем. Этот станок является незаменимым помощником в условиях массового и серийного производства однотипных изделий. Что касается штучного производства, то здесь всплывает один недостаток в виде долгой перенастройки инструмента. Кроме того, стационарный электрический рубанок имеет один существенный недостаток – он слишком опасен в работе и требует определенной сноровки. Дело в том, что вращающиеся с большой скоростью ножи выступают над поверхностью рабочего стола и постоянно норовят срезать не только слой древесины, но и неаккуратно расположившиеся на ней руки. Не помогают даже защитные щитки, которые в процессе резанья просто отводятся в сторону. Спасает только постоянная бдительность.
Ручной электрический рубанок – это более безопасный инструмент, так как ножи и его рабочая поверхность находятся снизу инструмента и просто не в состоянии причинить человеку вред. Принцип работы этого инструмента аналогичный стационарному – разница заключается только в том, что в первом случае оператору приходится перемещать обрабатываемый материал, а во втором непосредственно сам рубанок. Хотя в случае необходимости ручной электрорубанок можно неподвижно установить на рабочем столе и превратить в стационарный инструмент. С первой разновидностью такое перевоплощение невозможно.
Как выбрать рубанок электрический

На что нужно обратить внимание при выборе ручного электрического рубанка

Рассматривая технические характеристики электрического рубанка, особое внимание необходимо обратить на три основных параметра.

Мощность – от нее зависит способность рубанка справляться с твердыми породами древесины. Также мощность рубанка является показателем класса инструмента – если она не превышает 600Вт, то это, скорее всего, любительский инструмент, предназначенный для домашнего использования. Если мощность инструмента варьируется в пределах 850-1100Вт, то это уже профессиональный инструмент, способный выдерживать длительные рабочие циклы и легко справляться с твердыми породами древесины. Ну а вообще, чем выше мощность, тем лучше – меньше нагрузка на двигатель, и соответственно служит такой инструмент намного дольше.
Скорость вращения фрезы – в большинстве случаев это параметр инструмента оказывает влияние на чистоту обработки поверхности. Нормальной для обеспечения качественной поверхности древесины считается скорость вращения фрезы в пределах 10 000об/мин. Но существуют и более скоростные модели – например, электрический рубанок Интерскол, частота вращения барабана которого составляет 16 000об/мин. Такими же параметрами этой характеристики может похвастаться и электрический рубанок Макита. Но бьет все рекорды электрический рубанок Бош – его фреза вращается с частотой до 19 000об/мин. Вообще, в зависимости от скорости вращения оснастки рубанка, их разделяют на две группы: спринтеры (строгают быстро, но поверхностно) и стайеры (строгают медленно, но глубоко).
Ну и последний немаловажный технический параметр всех видов электрорубанков – это максимальная глубина строгания. У непрофессиональных рубанков она не превышает 2,5мм, а у профессиональных может доходить до 4мм. Чем больше глубина строгания за один проход, тем выше производительность электрического рубанка.

Ручной электрический рубанок в работе фото

Также не стоит забывать и о такой характеристике электрического рубанка, как ширина строгания – в среднем она может составлять 80-100мм, но у некоторых облегченных моделей может ограничиваться и 50мм. Такие рубанки лучше не приобретать даже для домашнего использования.

Вес инструмента – тут нужно искать, как говорится, золотую середину. Слишком легкий рубанок потребует от вас дополнительных усилий, поскольку его нужно тщательно прижимать к обрабатываемой поверхности, иначе срез будет неравномерный. В этом отношении предпочтение лучше отдать более увесистым моделям электрических рубанков, но не следует забывать, что транспортировать их по доске будет труднее.

Рубанок электрический Зубр фото

И в заключение несколько слов о комплектации рубанка, которая позволяет немного расширить его возможности. Во-первых, нужно обратить внимание на размер подошвы – чем она шире, тем качественнее рубанок будет выполнять свою работу. Во-вторых, это наличие двух рукоятей, обеспечивающих удобство его использования. В-третьих, это шкала регулировки погружения фрезы – не стоит приобретать рубанок, минимальный размер погружения которого сразу исчисляется каким-либо значением. Должна быть возможность прятать лезвия барабана полностью. В-четвертых, если выбранная вами модель рубанка имеет спиральные лезвия, то, не задумываясь, приобретайте ее – такие фрезы работают чище и качественнее, чем цилиндрические. Ну и, в-пятых, это стандартный набор для удобной эксплуатации – в хорошем рубанке имеется и стружкоотведение, и система контроля постоянного количества оборотов, и направляющие для фрезерования пазов, и всевозможные защитные кожухи, а также другие элементы, способствующие безопасной работе электрическим рубанком.

Рубанок электрический Бош фото

Вот и все. Электрический рубанок, несомненно, является полезным инструментом не только в строительстве. Домашним умельцам он также придется в пору, так как древесина является наиболее дешевым и доступным материалом, и изготавливают из нее очень и очень много полезных вещей.

Автор статьи Александр Куликов

stroisovety.org

Как сделать рейсмус из электрорубанка своими руками: чертежи, видео

Содержание статьи:

Каждый мастер обработки дерева согласится, что электрорубанок – полезная, а часто и вовсе незаменимая вещь в домашней мастерской. С помощью такого ручного станка любые деревянные заготовки можно обрабатывать очень качественно, а главное – быстро.

Еще одним незаменимым инструментом для обработки различных деревянных деталей является рейсмус. Стоимость такого оборудования сейчас достаточно высокая, поэтому покупать его есть смысл обычно только в том случае, если мастер будет что-то зарабатывать на обработке заготовок из дерева. Если же такой станок будет использоваться не с целью заработка, а только для выполнения различных работ по дому, то оптимальным будет решение сделать рейсмус из электрорубанка. Сделать такую работу вполне возможно даже своими руками. При этом качество выполняемых работ при использовании такого самодельного станка будет оставаться на достаточно высоком уровне.

Необходимое оборудование

Самодельный рейсмус

Чтобы сделать рейсмус из электрорубанка своими руками, нужно иметь:

электрорубанок, что будет не жалко переделать в другой инструмент;
чертежи будущего оборудования;
фанера и бруски для сборки корпуса оборудования;
небольшое количество свободного времени.

В первую очередь при переработке электрорубанка в рейсмус своими руками следует точно определить, детали каких размеров будут создаваться на новом станке. От их размеров будут напрямую зависеть размеры создаваемого рейсмуса: это оборудование должно иметь корпус такой же ширины и высоты, а также длину шпильки и направляющих, которые будут точно соответствовать обрабатываемой детали.

Правильная установка шпильки и направляющих

Работа на самодельном станке

Также немаловажным моментом является положение шпильки, используя которую, можно будет поднимать и опускать инструмент во время работы. Многие самоучки делают данную шпильку так, что она располагается точно посередине корпуса. Но такое решение является совсем неправильным: при изготовлении такого станка своими руками шпильку рекомендуется располагать точно посередине между задней и передней ручкой. В подобном случае не только станет более удобной работа с инструментом, но и фиксация его в нужном положении намного надежнее, да и сделать это будет намного легче.

Переделывая своими руками электрорубанок на ручной рейсмус, его шпильку необходимо делать как можно более подвижной. С этой целью в верхней крышке нового станка устанавливается подшипник качения. Кроме того, на среднюю пластину, отвечающую за установку работы станка по высоте, устанавливается гайка. В таком случае высоту расположения всего оборудования можно будет при необходимости отрегулировать с небольшим шагом и достаточно высокой точностью.

Направляющие нового станка для обрабатываемых на нем заготовок легко можно сделать из обычных брусков, при этом следует предусмотреть небольшой запас длины, чтобы они не были точно такими же, как длина обрабатываемой деревянной детали, а немного большими.

Кроме того, нижнюю плоскость важно спроектировать таким образом, чтобы в процессе обработки детали она двигалась сразу же параллельно по отношению к ножам станка. Если же данная плоскость будет начинаться под электрорубанком, в процессе работы будет очень сложно добиться максимальной точности обработки детали.

Безопасная работа на самодельном станке

Переделав своими руками такой ручной электроинструмент в рейсмус, следует также помнить о безопасности в процессе его использования. Чтобы сделать работу на новом домашнем станке максимально эффективной и полностью исключить возможность получения тех или иных травм, следует придерживаться таких правил при выполнении тех или иных работ:

при обработке любой детали необходимо использовать средства для защиты глаз;
работая с грубым материалом, следует использовать перчатки;
начиная работу на самодельном станке, следует проверять на работоспособность и надежную фиксацию всего его частей;
шпильки и ножи станка не должны иметь никаких трещин или любых других дефектов;
обрабатывать на самодельном станке можно только чистые заготовки, в которых нет гвоздей или любых других металлических частиц.

Как работать на самодельном станке

Рейсмус на основе электрорубанка

Работа с созданным своими руками рейсмусов является чрезвычайно простой. Шпилька станка устанавливается на нужное расстояние от края детали, задается нужный размер, фиксируется брусок. После этого станок слегка наклоняется от себя, в результате чего открывается режущая часть шпильки. Далее остается только тянуть инструмент на себя.

Таким образом, при наличии в доме неиспользуемого или устаревшего электрорубанка, даже своими руками его легко можно переделать в полноценный рейсмусовый станок, что будет предоставлять широкие возможность в создании и обработке любых деревянных деталей.

В случае надлежащего исполнения такой самодельный станок по своей функциональности практически ни в чем не будет уступать самым простым заводским моделям подобного тип электрооборудования для домашней мастерской.

stanokgid.ru
