Рубильник на два направления: Рубильники перекидные на два направления купить в Москве

alexxlab | 05.11.2018 | 0 | Разное

Содержание

Выключатель-разъединитель INS630 на 2 направления, 4-полюсный, 630А, до ≈327кВт [3ф], фронтальная поворотная рукоятка, плоские зажимы ∥ плоск.монтажа [ш.32мм / М10], без видимого разрыва, с д/г.камерами, на монтажную панель, IP40 31155 Schneider Electric

Наименование компонента у производителя INS630
Особенность применения Выключатель-разъединитель
Количество направлений на 2 направления,
Количество полюсов 4-полюсный,
Номинальный рабочий ток, AC-21(400V) 630А,
Коммутируемая активная мощность, P до ≈327кВт [3ф],
Вид и расположение рукоятки фронтальная поворотная рукоятка,
Сторона расположение рукоятки
Особенности рукоятки привода
Описание электропривода (при наличии)
Наличие видимого разрыва без видимого разрыва,
Номинальное рабочее напряжение, Ue 750В
Количество и тип вспомогательных контактов (при наличии)
Характеристики вспомогательных контактов (при наличии)
Типы зажимов подключения к силовым цепям плоские зажимы
Характеристики зажимов силовых цепей [ш. 32мм / М10],
Расположение зажимов подключения к силовым цепям ∥ плоск.монтажа
Тип монтажа на монтажную панель,
Исполнение по дугогасительным камерам с д/г.камерами,
Степень защиты, IP (общая или аппарат/со стороны внешней рукоятки) IP40
Диапазон рабочих температур, °C от -25 до +70°С
Климатическое исполнение и категория размещения
Конструктивная особенность
Особенности комплектации
Примечание
Альтернативные названия Compact INS 630 два перекл переключающий переключающие пркл для двух направлений 2-х переключатель переключения перекидной перекидные 4п 4 п 4p p пол полюса на четыре полюс четырехполюсный четырех 630 А 630A A ампер нагрузка 327 300 квт 300квт 3фазы 3 фазы для трех фаз передняя ручка б/видимого параллельно МП с/дг к IP 40
Страна происхождения Франция
Сертификация RoHS
Код EAN / UPC
Код GPC
Код в Profsector.
com
FS5.71.1.90
Статус компонента у производителя N/C3(4)

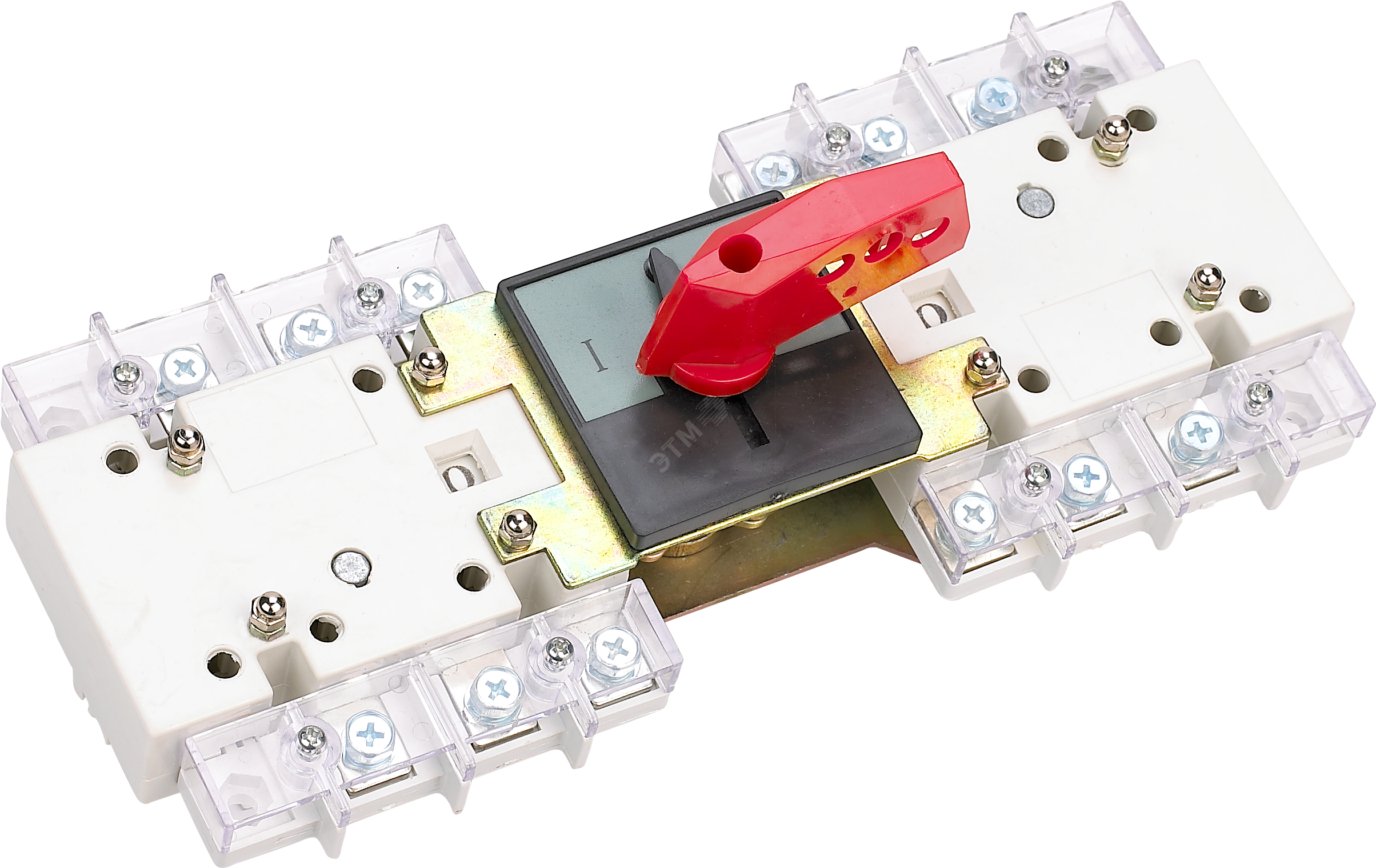

Выключатель-разъединитель на два направления на 630А ВР32У-39А71220 (Uvr32-39a71220)

Код товара 5655052

Артикул Uvr32-39a71220

Производитель EKF

Страна Китай

Наименование Выключатель-разъединитель ВР32У-39А71220 630А, 2 направления с д/г камерами, несъемная левая/правая рукоятка EKF MAXima PROxima

Упаковки

Сертификат RU C-CN.HP15.B00054-20

Тип изделия Рубильник

Номинальный ток,А 630

Напряжение, В 690

Степень защиты IP20

Вид рукоятки Рычаг поворотный

Способ монтажа Монтажная плата

Количество силовых полюсов 3

Тип управления Ручка

Высота, мм 130

Ширина, мм 150

Масса, кг 6.3

Глубина, мм 330

Нормативный документ ГОСТ Р 50030.

3-99 (МЭК 60947.3-99)

Климатическое исполнение УХЛ3

Способ подключения Шинное

Тип подключения Болтовое

Наличие механической блокировки Нет

Сфера применения Выключатели-разъединители.

Максимальное сечение подключаемого кабеля, мм2 240

Все характеристики

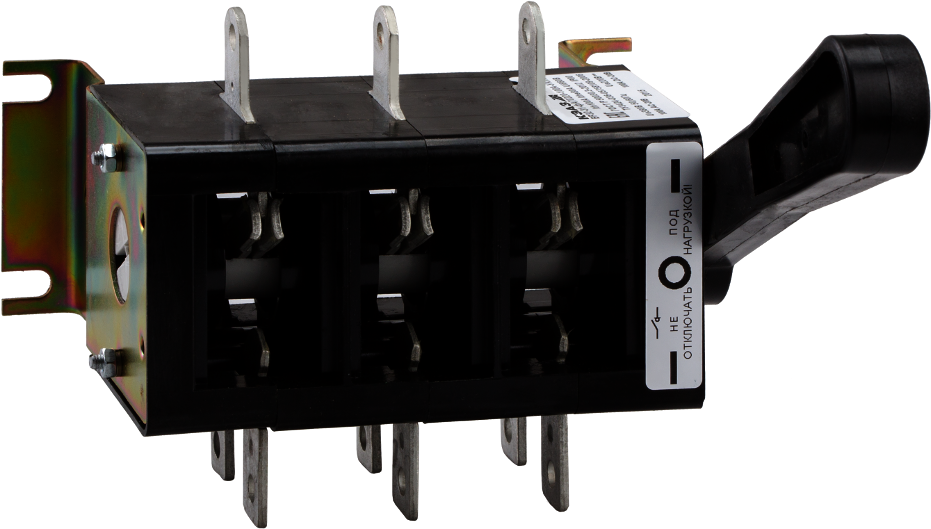

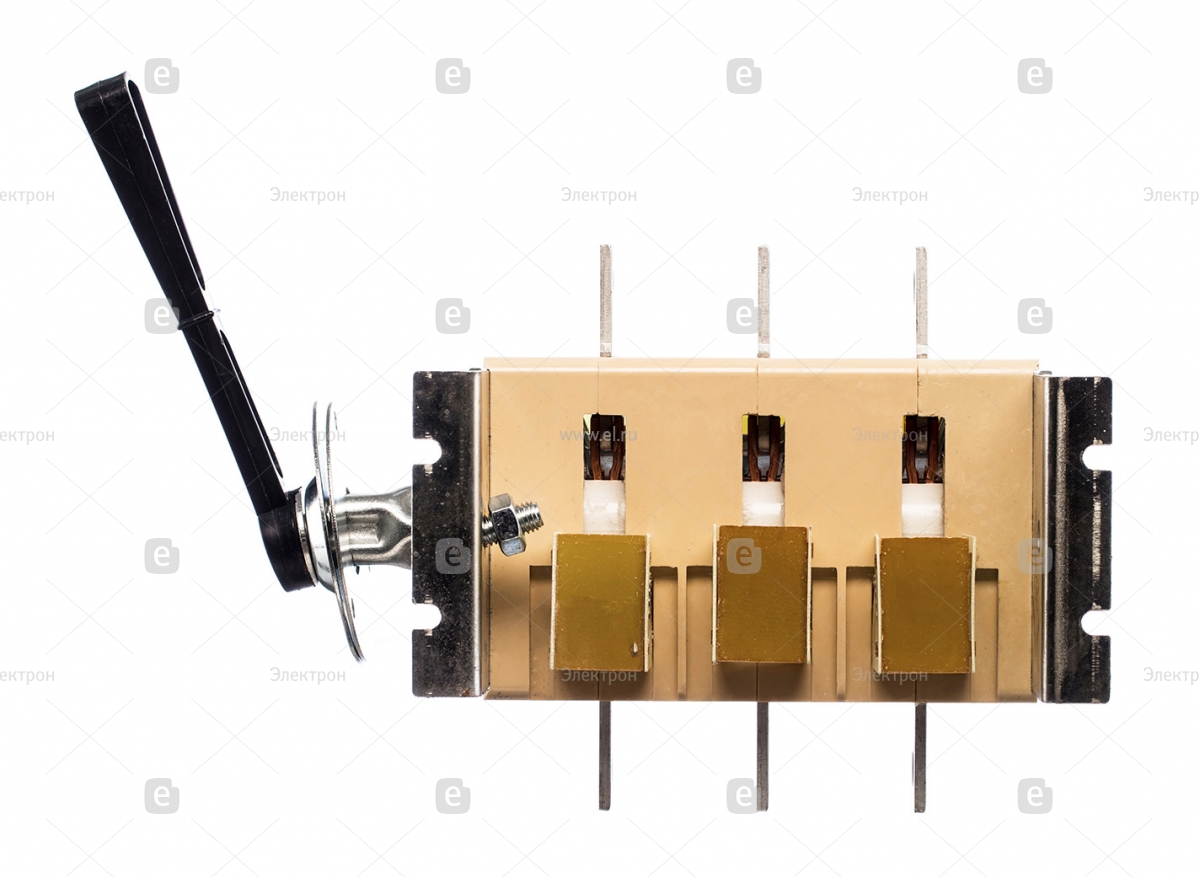

Рубильник перекидной на два направления

Современные электрические цепи коммутируются различными устройствами, выпускаемыми в широком ассортименте. Они выполняют подключающие, отключающие и переключающие функции. Все действия осуществляются автоматически или в ручном режиме. Среди этих приборов следует особо отметить рубильник перекидной на два направления. По сравнению с обычными переключателями, эти устройства выполняют большее количество функций и могут применяться в наиболее сложных и ответственных местах.

Назначение перекидного рубильника

Основная функция перекидных рубильников заключается в переключении электроэнергии к требуемым устройствам ручным способом. Данные приборы представлены разнообразными моделями, отличающимися своими электротехническими показателями. Их подключение может выполняться разнообразными методами, с учетом от индивидуальных особенностей данной цепи.

В большинстве случаев перекидной рубильник на схеме монтируется в многоквартирных зданиях. Однако, они прекрасно зарекомендовали себя и в производственной сфере, особенно подключённые для совместного использования с резервными генераторными установками. При возникновении необходимости рабочие характеристики рубильников легко изменяются при помощи управляющих блоков.

В коттеджах и на дачных участках, расположенных за городом, нередко возникают проблемы с электроснабжением. Здесь также применяются генераторы, выполняющие функции резервного электроснабжения. Вместе с ними устанавливаются и подключающие перекидные рубильники, способные переключать с одного источника электроэнергии на другой и обратно.

Выбирая коммутационное устройство, следует внимательно проверять его комплектацию, а также учесть особенности действующей системы заземления, особенно, когда задействована однолинейная схема. От этого будет зависеть выбор способа установки рубильника, в особенности, когда имеют место три фазы.

Работа приборов в различных ситуациях

Обычный рубильник отличается от выключателя только своими размерами и мощностью. Основные функции обоих устройств совершенно одинаковы. В одном положении рукоятки цепь становится замкнутой, а в другой – разомкнутой. Для коммутации одной линии применяется работающее однополюсное устройство, а для одновременного переключения нескольких цепей потребуется многополюсный прибор – разъединитель.

Перекидной рубильник на 2 ввода существенно отличается от обычного наличием дополнительных контактов. Именно они дают возможность помимо основных действий, выполнять различные переключения, изменяя, тем самым, рабочие режимы оборудования. В разных положениях рукоятки происходит соединение средней шины рубильника с нижней или верхней контактной группой. При таких переключениях верхние и нижние контакты никогда не соединятся друг с другом.

Если использовать обычный переключатель, то из-за невнимательности оператора, может произойти короткое замыкание. Перекидной рубильник полностью исключает такую возможность, благодаря своей конструкции.

Трехпозиционные переключающие рубильники обладают более широким набором функций. Они могут не только выполнять необходимые переключения, но и отключать оборудование, если это необходимо. Для этого в приборах существует так называемое промежуточное положение, когда нагрузка с обеих сторон оказывается отключенной. Дальнейшие действия будут зависеть от положения рукоятки, движением которой выполняется подключение нагрузки к источнику электроэнергии.

Виды и типы перекидных коммутационных устройств

Основным признаком перекидных коммутаторов служит количество полюсов. Вследствие этого, каждое устройство используется с конкретным числом подключенных приборов и самих электрических сетей. Каждый из этих рубильников бывает одно-, двух- и трехполюсный, а некоторые модели представляют собой четырехполюсные конструкции.

Рубильники с одним и двумя полюсами предназначены для однофазных сетей, а все остальные устанавливаются в трехфазных сетях. Широкое распространение получили однополюсные приборы, направляющие поток электроэнергии при помощи одного модуля. Они используются для реверсивных переключений и лучше всего подходят для совместной работы с генераторами, частотой до 20 Гц.

В жилых зданиях с высоким энергопотреблением рубильник реверсивный не столь эффективен из-за ограниченной нагрузки в 200 А. Кроме того, такие устройства отличаются низким выходным напряжением, составляющим для большинства моделей всего 200 вольт.

Более подходящим вариантом для многоквартирных домов считается двухполюсный прибор или перекидной рубильник на два направления. Это устройство также работают с однофазной сетью и обладают сопротивлением порядка 60 Ом. Данный показатель в разных моделях может отличаться, поэтому каждый прибор выбирается под конкретные параметры сети.

Устройства реверсивного типа на 2 направления применяются для переключения подачи электроэнергии от генератора или общей сети и обратно. Во всех случаях задействованы разные схемы соединений, в соответствии с нагрузкой и параметрами сети, в том числе и крестообразного подключения. В эту цепочку могут быть включены приборы учета электроэнергии.

Трехходовые или 3-хполюсные рубильники предназначены в основном для промышленных электросетей. Они требуют дополнительных мер предосторожности, поэтому для их установки и подключения обязательно используются электрощиты. Приборы на три фазы отличаются высоким порогом чувствительности и применяются вместе с системами, защищающими от перегрузок.

Использование перекидных устройств в разных сетях

Каждый перекидной рубильник того или иного типа может применяться лишь в электрической цепи с определенными параметрами.

В однофазном варианте устанавливаются, преимущественно, коммутаторы двухполюсного исполнения. Во время подключения к генераторной установке потребуется блок питания с установленным рабочим напряжением триста вольт. Устройства обладают отрицательным сопротивлением порядка 50 Ом.

Для создания качественного контакта, рекомендуется использовать медные перемычки. В самом начале установки следует выяснить наличие электрощита. Может использоваться серия КК220 или аналогичная модификация. В цепях с одной фазой не рекомендуется использование реверсных устройств по причине возможного несоответствия их рабочих показателей и сетевых параметров.

Для проложенных линий с двумя фазами наилучшим образом подходит расширительный вариант переключающих устройств. В этом случае рубильниками приобретаются универсальные качества и они свободно используются в однофазных сетях, без ограничений. Предельное значение напряжения для работы достигает 300 вольт. В виде элемента, соединяющего все имеющиеся части, используется блок питания номиналом 200 В.

Более всего популярны коммутаторы серии РР30. Они обладают собственными конструктивными особенностями и состоят из двух модулей, находящихся в общем комплекте. За счет этого выходное напряжение доходит до отметки 350 вольт. Наивысшее отрицательное сопротивление поднимается до 40 Ом. Контактные системы устанавливаются лишь в защищенных изделиях закрытого типа. Скачки электроэнергии держат на контроле проходные конденсаторы. Схема управляющей части или блока собирается на основе тиристоров.

Посредством реверсивных блоков обеспечивается поддержка требуемой частоты тока. При использовании двух различных моделей, в цепочку добавляется контроллер, позволяющий максимально нейтрализовать нелинейные искажения в сети и их негативное воздействие.

Аппаратура, используемая в сетях, где три фазы, отличается своими специфическими особенностями. Например, рабочее напряжение у блоков питания устанавливается порядка 400 вольт. В подобных сетях допускается использование трансформаторных устройств только импульсного типа.

При соединении всех компонентов используется специальный инвертирующий выход. Поступление выходного тока производится через специальные устройства, изготовленные на основе проходных конденсаторов. Большинство схем подключения работают на основе перекидных рубильников с двумя модулями.

Современный рынок предлагает модели и одномодульных устройств. Их главное отличие состоит в наименьшем пороговом напряжении, всего 350 вольт. Значение отрицательного сопротивления – в пределах 55 Ом. В конструкции подобных коммутаторов обязательно входят блокираторы. В некоторых моделях, электроника блоков создается не только на тиристорной, но и динисторной основе.

Правила установки и подключения

Перекидные рубильники устанавливаются внутрь распределительных щитов – ВРУ. Для модульных устройств предусмотрены стандартные DIN-рейки. Размеры щита выбираются по количеству устанавливаемых модулей. Рубильники в обычном исполнении закрепляются на специально отведенных монтажных панелях. Здесь также может использоваться DIN-рейка для размещения модульной защитной аппаратуры.

Внутри помещении используются щиты из пластики или металла, а снаружи устанавливаются только металлические изделия, с необходимой степенью защиты.

Подключение основного кабеля, подводимого от учетного щита, выполняется к одному из входов коммутационного устройства. Другой вход предназначен для подключения резервного кабеля, соединенного с генератором. При наличии у рубильника лишь одного выхода, к нему подключается кабель, идущий от распределительного щитка. У модульных приборов обычно имеется по 2 ввода и выхода. Соединение выходов осуществляется параллельно, с помощью перемычек, после чего они вместе соединяются с распределительным щитом.

Подобное подключение хорошо просматриваются на примере однофазной сети, к которой подключен перекидной трехполюсный рубильник, соединяющий генератор с электрической сетью. Основное требование к проведению такой процедуры заключается в соблюдении полярности. Правильное подсоединение позволит избежать перемены мест фазы и нуля при выполнении переключений. На вводе сети устанавливается защита в виде автоматического выключателя, находящегося в щите учета. Ввод, идущий от генератора, также защищен автоматом, установленным в щит вместе с рубильником.

Подключение устройства может дополнительно использовать автоматический ввод резерва – АВР, или же резерв включается вручную с помощью автомата. В случае использования перекидных рубильников такие переключения выполняются без нагрузки. Вначале нагрузка отключается автоматом, и лишь потом осуществляются все необходимые манипуляции рубильником.

Если в конструкцию рубильника входит устройство гашения дуги, то переключения возможно делать напрямую, без предварительного отключения автомата. Тем не менее, схема на всех линиях должна обязательно предусматривать предохранители или автоматы, поскольку сам рубильник не сможет защитить сеть в авариной ситуации.

Эксплуатация перекидного рубильника будет безопасной, если следовать правилам монтажа и рекомендациям специалистов:

  • Для монтажа и дальнейшей работы лучше использовать закрытое помещение.
  • Коммутационная аппаратура надежно защищается от влаги и негативных внешних воздействий окружающей среды.
  • Предельное значение температур, при которых возможна нормальная эксплуатация, составляет от минус 40 до плюс 55 градусов.
  • Установка перекидного рубильника и его крепление должно быть прочным и надежным.

При монтаже устройства на улице, следует в первую очередь обеспечить защиту от внешних воздействий. При возможных низких температурах, выходящих за допустимые рамки, следует заранее предусмотреть систему обогрева шкафа. Все работы по выполнению монтажа, обслуживанию и ремонту коммутационной аппаратуры должны выполняться квалифицированными специалистами, при полностью отключенной сети.

Преимущества и недостатки рубильников

Перекидные рубильники обладают несомненными преимуществами, к которым можно отнести следующие:

  • Открытое или полузакрытое исполнение, позволяющее наглядно убедиться в исправности устройства. Поверхность токопроводящих ножей просматривается очень хорошо и установить возможную неисправность не составит труда.
  • Простота конструкции, благодаря которой существенно облегчается подключение, ремонт и обслуживание.
  • Основным преимуществом считается соотношение коммутируемой мощности и стоимости устройства. Фактически недорогой прибор способен выполнять переключение и коммутацию очень высоких токов, достигающих нескольких сотен ампер.

Тем не менее, идеальных устройств не бывает и работа рубильников тоже не исключение. Их основными минусами являются следующие:

  • Достаточно высокая опасность для персонала. Открытая конструкция существенно увеличивает шансы попадания под напряжение в случае нарушения правил обращения с такими приборами.
  • Время переключения рубильника перекидного типа не нормировано и зависит лишь от самого оператора и его реакции. Слишком медленный перевод ножей может вызвать высокотемпературную дугу, представляющую серьезную опасность для людей и оборудования.

Рубильник перекидной на два направления авв

Рубильники (выключатели нагрузки), реверсивные рубильники (перекедные) производитель ABB. Рубильники на токи до 160 А устанавливаются на DIN-рейку. Промышленные рубильники можно монтировать на панели стандартных шкафов. Модульные выключатели нагрузки монтируются в один ряд с модульными автоматическими выключателями и УЗО. Монтаж рубильников на токи свыше 160 А осуществляется на монтажную плату. Реверсивные рубильники представляют собой конструкцию, состоящую из двух стандартных выключателей нагрузки, сблокированных специальным механизмом, который исключает включение второго источника питания при включенном первом. Готовое изделие имеет маркировку на 3 положения I-O-II и предназначено для ввода резервной линии.

Реверсивные рубильники работают на токи от 16 до 1600 А. Возможно использование моторного привода для дистанционного/автоматического управления рубильниками от 160 до 1600 А.

Показывать по
  • 1
  • 2
  • 3
  • 4
  • 5
Показывать по
  • 1
  • 2
  • 3
  • 4
  • 5

Реверсивный рубильник abb – особый тип выключателя, в задачи которого входит перераспределение силовой нагрузки между несколькими цепями. Устройства также называют перекидными.

Переход от основного к резервному питанию осуществляется перестановкой рабочего положения. В устройствах их предусмотрено от одного до трех. Отключать питание сети для смены положения не требуется. Запасная линия используется при аварийной ситуации.

Современные модели модульного типа легко крепятся на DIN-рейку. В компании авв реверсивный рубильник с одними эксплуатационными качествами может значительно отличаться от другого конструктивно.

Рубильник является очень простым электрическим коммутационным аппаратом, что оснащен ручным приводом и металлическими ножевыми контактами, которые входят в неподвижные пружинящие контакты. В основном рубильники используются в электротехнических цепях для включения либо отключения нагрузки с большой силой тока. Также рубильники применяются для включения узлов, которые расположены под нагрузкой, и для систем подачи электроэнергии с большой силой тока.

Рубильники бывают двух типов – это перекидные, что являются самой простейшей модификацией, которые имеют один либо два положения фиксации коммутации, позволяется любое количество одновременно коммутируемых линий; рубильники с поворотным приводом.

Для разрыва цепи во время проведения профилактических работ либо изменения схемы подключения электрооборудования широко используются модульные рубильники aвв.

Такие рубильники авв имеют особенности:

  • подключать дополнительные контакты сигнализации дополнительных полюсов;
  • имеется очень надежная индикация положения контактной группы;
  • отвечает все требованиям по части изоляции;
  • имеет точный механизм быстрого включения и отключения.

Особенности установки рубильников от компании АВВ:

  • монтируются при помощи DIN-рейки;
  • в комплект входит держатель для шильдиков с пружинным зажимом;
  • устанавливаются в один ряд с модульными автоматическими выключателями, а также УЗО;
  • ащищается от случайного касания рабочего механизма.Реверсивными рубильниками еще называют перекидные рубильники. Такие рубильники предоставляют постоянную и бесперебойную работу в виде подачи питания, начиная от самой мелкой бытовой техники и заканчивая на крупных заводских автоматических линиях. Подобные рубильники все больше и больше завоевывают рынок электротехники, так как являются очень высокотехнологическим решением многих проблем, связанных с подачей электрической энергии. Перекидной рубильник авв может быть ручным управлением или же дистанционным.

Также можно собрать реверсивную схему при помощи двух обычных рубильников и специальной реверсивной блокировки. Если же вы не сможете этого сделать, то можно заказать реверсивный рубильник на заводе его изготовления либо купить в обычном магазине, а также в интернет-магазине – ассортимент очень большой.

Еще можно вспомнить и о рубильниках, что исполняют функцию переключателя без разрыва тока. Такие рубильники с уверенностью прошли специальную проверку на соответствие требованиям МЭК 60947-6. Также они предназначены для осуществления переключения нагрузки на резервную линию без разрыва тока. Проверка соответствия проходила в виде испытания в условиях, как частого использования, так и более редкого использования при работе агрегатов. При этом важно помнить, что длительность использования этих рубильников напрямую зависит от срока их службы.

Перекидной рубильник на два направления и для генератора, схема подключения

Как подключить генератор для дома

Одним из острых вопросов после покупки электростанции (генератора) является выбор правильности и очередности действий при подключении указанного оборудования. На первый взгляд, это сложнейшая задача, однако при детальном рассмотрении оказывается, что это не так уж сложно и можно все сделать самостоятельно. То есть генератор на дизеле подключить своими руками, улучшить свой дом.

Подключение генератора к сети загородного дома: подключить генератор работающий на дизеле можно с использованием либо переключателя вручную, либо электростанции с автоматом ввода резерва (АВР) автоматически. Электростанция с АВР позволяет избавиться от многих неудобств, связанных с беготней к электростанции и заводом ее вручную, однако не является дешевым удовольствием. Все что нужно – это запастись терпением после отключения света на несколько секунд для того, чтобы включился дизельный генератор и появился свет. Когда напряжение во внешней сети появляется, указанная электростанция самостоятельно выключается.

Важное замечание. Подключение дизельного генератора должно производиться только при полном разрыве с имеющейся электросетью

Это означает, что фаза и ноль отключены.

Одними из простейших и дешевых способов подключения электростанции к дому могут являться следующие:

— подключение через перекидной рубильник;

— подключение через трёхходовой реверсивный рубильник.

Важно знать, что монтаж перекидного рубильника производится отдельно, а монтаж трехходового реверсивного рубильника производиться на специальную DIN-рейку, которая находится на электрощите. Важное замечание

Если сеть однофазная применяется двухполюсный рубильник (фаза и ноль). Если сеть трехфазная применяется четырёх полюсный рубильник (фаза А-В-С и ноль)

Важное замечание. Если сеть однофазная применяется двухполюсный рубильник (фаза и ноль)

Если сеть трехфазная применяется четырёх полюсный рубильник (фаза А-В-С и ноль).

Подключение через перекидной и трёхходовой реверсивный рубильник производится с использованием трех линий, а именно:

— линия от существующей сети;

— линия от электростанции;

— линия, идущая к потребителям энергии.

При указанном подключении возможно три ситуации:

— питание подается от существующей сети;

— питание подается от электростанции;

— питание отключено.

Схема подключения линии с использованием перекидного рубильника:

1. Верхние контакты используются для подключения к линии существующей сети.

2. Средние контакты используются для подключения к линии потребителей энергии.

3. Нижние контакты используются для подключения к линии электростанции.

Схема подключения линии с использованием трехходового рубильника производится с учетом инструкции по эксплуатации.

Дизельный генератор и схема его подключения

Подключение производится в полном соответствии с инструкцией по эксплуатации на оборудование. При этом к электростанции с АВР осуществляется подключение внешнего питание через счетчик, а также силовой кабель, идущий от дизельного генератора. От электростанции с АВР выходит кабель питания через электрощит минуя счетчик.

Таким образом, в статье рассмотрены различные способы подключения дизельной электрической станции к дому своими руками

При этом особое внимание уделено как простейшим, дешевым способам подключения электростанции к дому с использованием перекидных и трёхходовых реверсивных рубильников, так и более дорогих – с использованием электростанции с автоматом ввода резерва

Рекомендации по установке

Для безопасного и правильного использования устройства необходимо учитывать следующие рекомендации:

  • осуществлять установку устройства необходимо в закрытом помещении;
  • аппарат должен быть защищен от попадания влаги, а также от плохих климатических условий;
  • необходимая температура среды эксплуатации прибора колеблется от -40 до +55 градусов;
  • в случае обгорания верхней части контактного ножа, необходимо зачистить его с помощью напильника;
  • необходимо, чтобы прибор был надежно и прочно установлен.

Если установка перекидного рубильника осуществляется вне помещения, то нужно обеспечить защиту от воздействия окружающей среды. Также необходимо обеспечить работу устройства в пределах допустимого диапазона температур – то есть если вне помещений, то нужно обеспечить обогрев шкафа, где установлен данный рубильник. Установку, обслуживание и ремонт аппарата должен осуществлять только специалист, и только при полном обесточивании электросети.

Напоследок рекомендуем просмотреть видео, на котором более подробно рассказывается, как подключить перекидной рубильник к сети:

Будет полезно прочитать:

  • Как установить дизельный генератор
  • Как подключить трехфазный стабилизатор напряжения
  • Подключение генератора к сети дома
  • Для чего нужен выключатель нагрузки

Перекидной рубильник – особое приспособление, предназначенное для переключения электроэнергии на необходимые устройства, работающее при помощи ручного привода. Производители предлагают широкий ассортимент таких аппаратов, отличающихся между собой различными техническими характеристиками.

Немаловажно помнить, что существуют различные варианты подключения перекидных рубильников – выбор зависит от особенностей электросети. Наиболее популярны рубильники перекидного типа в жилых зданиях

Чтобы изменить рабочие характеристики таких аппаратов, применяют блоки управления.

Кроме этого, данные приспособления нашли применение в промышленности при эксплуатации резервных генераторов. Подбирая перекидной рубильник для генератора, нужно учитывать его комплектацию и специфику существующего заземления.

Качество работы аппарата обеспечивается за счёт оснащения заземляющим электродом. На его маркировке указывается степень защиты. Оптимально, если это ИП30.

Схема подключения

Перекидные рубильники бывают разных типов: однополюсные, двухполюсные, трехполюсные и четырехполюсные. Первые два варианта исполнения применяются в однофазной сети, остальные два — в трехфазной.

Данные устройства подключаются к генератору исходя из типа электросети, в которую будет подключаться рубильник. Для однофазной сети используется двухполюсный аппарат, который осуществляет переключение одновременно нуля и фазы электропроводки, исключая объединение выходного напряжения генератора и напряжения, которое подается от электросети. Однополюсный перекидной рубильник может использоваться только для переключения питания между двумя фазами одной электрической сети, где нулевой проводник общий и нет необходимости его коммутировать коммутационными аппаратами.

Если генератор и питающая дом сеть трехфазная, то в данном случае используется четырехполюсный рубильник, осуществляющий переключение трех фаз и нуля между основной сетью и резервной сетью от генератора. Трехполюсные коммутационные аппараты используются в цепях, питающих трехфазную нагрузку без нулевого провода. Также трехполюсный аппарат может использоваться в однофазной сети – в данном случае будет задействовано только два полюса на входе и выходе коммутационного аппарата.

Установка перекидных рубильников осуществляется в распределительные щиты, тип которых зависит от конструктивного исполнения рубильника. Существуют устройства модульного типа, которые устанавливаются на стандартную DIN-рейку. В помещениях могут использоваться пластиковые щитки (боксы) либо металлические корпуса щитов, рассчитанные на требуемое количество модульных мест.

Вне помещений используются металлические щитки, имеющие достаточную для установки на улице степень защиты корпуса. Перекидные рубильники обычного исполнения монтируются в щитках, комплектуемых монтажной панелью.

На монтажной панели такого щитка может быть также монтирована стандартная DIN-рейка для установки необходимых модульных защитных аппаратов.

К одному входу перекидного рубильника подключается кабель, идущий от щита учета – это основная сеть. Ко второму входу подключается резервная сеть – кабель от генератора. Если рубильник имеет один выход, то кабель от распределительного щитка подключается к нему. Модульные варианты исполнения, как правило, имеют два входа и два выхода, поэтому два выхода соединяются между собой параллельно перемычками и подключаются к распределительному щитку. Ниже приведена схема однофазного подключения трехполюсного перекидного рубильника к генератору и электрической сети:

Для того, чтобы подключить перекидной рубильник от двух трехфазных источников питания, нужно воспользоваться следующей схемой:

При подключении необходимо соблюдать полярность, чтобы при переключении рубильника на выходе к домашнему щитку фаза и ноль не менялись местами. Ввод от электросети защищен автоматическим выключателем, который, как правило, устанавливается в щите учета, а ввод от генератора должен быть защищен автоматическим выключателем, который устанавливается в щиток вместе с перекидным рубильником.

Для промышленных предприятий устройства монтируются, только если входная мощность небольшая. А так в основном устанавливаются распределительные щиты – в них на каждый ввод устанавливается автоматический выключатель. В зависимости от схемы может быть реализована работа АВР либо ручное включение резерва соответствующим автоматом. Если при этом применяются перекидные рубильники, то, как правило, только для управления без нагрузки – нагрузка снимается автоматическими выключателями.

При наличии дугогасящего устройства в конструкции аппарата переключение нагрузки может перекидным рубильником, но в любом случае каждая из питающих линий должна быть дополнительно защищена автоматом либо предохранителями, так как перекидной рубильник не осуществляет защиты от аварийных режимов работы электрической сети (перегрузки и КЗ).

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Проходные выключатели всегда работают в паре

А теперь взгляните на третий вариант, где нарисовано, как нужно пользоваться проходными выключателями на самом деле

Обратите внимание, что между точками управления протянуты целых два провода. И это большой минус для тех, кто рассчитывал для управления каким-то образом использовать старые жилы, лежащие в толще стен

Посмотрите, теперь видно, что нейтраль (чёрный провод) проходит прямо на люстру. А вот нейтраль может разрываться или соединяться в любой момент с обоих концов коридора. В этом случае всегда на одном из проводов присутствует фаза, и нужно просто подать её в нужную точку. За счёт чего и решается вся проблема.

Теперь мы выходим из спальни, включаем свет, добираемся до порога кухни, и выключаем люстру. Кстати, если кто-то захочет присоединиться к ночным посиделкам, то в точно такой же манере решит свои проблемы без какого-либо труда. Но что делать, если нам нужно разместить ещё один выключатель – скажем – в районе входной двери?

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

  • вход соединен с выходом 1;
  • вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Особенности подключения

На выбор схемы подключения перекидного рубильника оказывает влияние тип электрической сети.

Сеть однофазного типа

Подключить подобный аппарат к данной сети можно только, если он имеет два полюса. Кроме этого, нужно учесть, что работа рубильника возможна только, если присутствует блок питания с подходящими теххарактеристиками. Что касается перемычек, обеспечивающих контакт двухполюсных аппаратов, то желательно отдать предпочтение медным.

Двухфазная сеть

Как подключить своими руками рубильник, если сеть двухфазная? Схема предусматривает применение блока питания на 200В. Также для данных приспособлений нужно использовать исключительно расширительные переключатели. Только тогда устройства допустимо использовать в трехфазной электросети, независимо от числа используемых модулей.

Максимальным напряжением для таких аппаратов будет 300В, а максимальным отрицательным сопротивлением — 40Ом. Контакты в таких устройствах применимы исключительно для закрытых моделей, а колебания электрической энергии контролируются при помощи конденсаторов проходного типа.

Трёхфазная сеть

Для такого вида электросети используют реверсивные рубильники. Они обеспечивают полноценную бесперебойную подачу электрического тока, распределяя нагрузку на несколько линий и полностью сохраняя электроснабжение. Здесь нужно использовать блоки питания на 400 В. Также будет уместно применять импульсные трансформаторы.

Выключатель перекидной принцип действия

Аппарат электрического типа, который служит для разъединения электрической нагрузки с одним источником энергии и подсоединения ее к другому источнику, называется выключателем перекидным, или рубильником перекидного типа (переключателем со средней точкой). Устройства бывают как с дугогасителями, так и без них. В первом случае коммутация сетей может происходить при полностью подключенной нагрузке. Во втором – только при ее отключении.

Работа выключателя осуществляется вручную, то есть при необходимости переключить источники энергоснабжения оператор воздействует на изолированный рычаг управления выключателя. Также существуют и автоматические системы переключения.

Как сделать проходной выключатель своими руками урок труда

Вы уже, наверное, заглянули в электронные каталоги и заметили, что тройной проходной выключатель может стоить круглую сумму денег. Что делать? – Извечный русский вопрос, переиначенный Шекспиром, как to be or not to be. Мы бы выбрали первое: однозначно платить такие деньги за проходные выключатели способен не каждый. Представляем вниманию наших читателей первый в рунете хендмейд, где будет реально и на снимках показано, как переделать обычный выключатель стоимостью в пределах сотни (это реально дешёвая модель) в дорогущую вещь – проходной выключатель. Причём без особых навыков и специальных приёмов.

Глядим на первый снимок и видим выключатель, с которого сняты кнопки

Точнее он ещё и вынут из подрозетника (если так можно выразиться), но это сейчас не суть важно. Как видно из снимка, у нас тут типичная схема подключения на 2 клавиши

На всякий случай цветными линиями показаны и подписаны винты распорок подрозетника и зажимных контактов подходящих проводов. Их нужно все до одного значительно ослабить для демонтажа выключателя из стенного гнезда. Не забудьте перед этим выключить энергию, а также мы настоятельно рекомендуем проверить щупом, где находится фаза, и как-то эти места прорисовать прямо по кембрику (пластиковая изоляция жилы). В дальнейшем все это донельзя упростит процесс обратной установки выключателя.

Винты распорок подрозетника

Теперь смотрим на следующий снимок, где показана обратная сторона нашей будущей жертвы. В хорошем смысле этого слова, понятно дело. Здесь мы видим зажимы корпуса выключателя, которые нужно разогнуть, чтобы извлечь электрическую часть. Все это делается обычной отвёрткой в течение нескольких минут. Затем нужно достать из пластиковой станины пружинные толкатели. Проще всего это сделать толстой шлицевой отвёрткой. Тонкая просто не подойдёт. Вы это быстро поймёте. Не нужно спешить, потому что это место самое сложное во всем процессе переделки обычного выключателя в проходной. На снимке пружинные толкатели уже сняты, и на месте, где они были, видны подвижные контакты.

Подвижные контакты под пружинными толкателями

Мы пропустили момент извлечения пластиковой части из керамической (на снимках), потому что это по нашему представлению не требует пояснений. По торцам всей снятой части выключателя есть два слабеньких зубца. Просто подденьте их шлицевой отвёрткой, и приступим переделке обычного выключателя в проходной. Теперь на керамической основе выключателя мы видим группы контактов:

Три группы контактов

  1. Контактные площадки общей группы.
  2. Индивидуальные контакты каждой лампочки.
  3. Подвижные контакты-коромысла.

Теперь нам осталось одно коромысло развернуть на 180 градусов, а одну из контактный площадок общей группы срезать (изолировать лучше не стоит). Результирующее положение показано на последнем снимке. Теперь завершающий этап – как все это работает. Берём и обе кнопки склеиваем китайским пистолетом, чтобы они стали единым целым. Теперь, когда один из контактов у нас замкнут, второй будет висеть в воздухе.

Все гениальное просто. Поэтому вдобавок к тому, что мы показали, как сделать проходной выключатель из обычного, добавим, что пружинные толкатели в принципе снимать не обязательно. Можно обойтись и без этого. А две кнопки не придётся склеивать, если снять клавишу с обычного выключателя той же ширины и того же производителя. Обычно распиновка ножек там в точности та же самая. Все это позволит не только сделать проходной выключатель своими руками, но и произвести на свет действительно работоспособное и красивое изделие.

Итак, мы считаем, что с избытком рассмотрели заданные вопросы. Показали, как правильно подключить проходной выключатель, как не нужно этого делать и – что самое главное – рассказали, как на всем процессе можно сэкономить неплохие деньги. Надеемся, что рекомендации придутся по душе, и теперь каждый рукастый хозяин сможет похвастаться наличием в своём доме такой оригинальной конструкции. Ну, а как ещё назовёшь проходной выключатель?

Автоматический выключатель перекидного типа

Все представленные выше перекидные выключатели имеют один недостаток – требуют присутствия человека для проведения манипуляций с коммутацией схем. Это неудобно, особенно тогда, когда центральное электроснабжение пропадает часто и непредсказуемо. Поэтому разработан перекидной автоматический выключатель. Точнее, это целый блок, называемый автоматическим вводом резерва (АВР).

АВР – это сложная конструкция, но народные умельцы собирают такие системы из сравнительно недорогих релейных устройств (контакторов). Применяют для этого модели с нормально замкнутыми и разомкнутыми контактами.

Когда используют самодельный перекидной выключатель, схема подключения работает по определенному принципу. Например, в линии присутствует электричество центрального снабжения, тогда реле с нормально разомкнутыми контактами замыкает цепь с нагрузкой. Реле с нормально замкнутыми контактами, куда подключен генератор, в этом случае разомкнуто. Как только ток пропадает, комбинация меняется на противоположную, и сеть начинает питать генератор.

Правильное подключение перекидного выключателя для организации трёх точек управления освещением

В данном случае одноклавишный проходной выключатель в количестве двух штук сочетается с перекидным. И вот что это даёт. Как и ранее, на рисунке мы применили два цвета. Представьте себе, что фаза сейчас находится на синем. Как это и показано на картинке. Теперь настала пора идти в гости. И мы выключаем свет одним движением перекидного выключателя. Правда, здорово?

Аналогично работают и все другие варианты. Теперь свет в коридоре можно включить и выключить с любой из трёх точек. Будь то входная дверь, порог кухни или выход из спальни. Более того, перекидные выключатели можно набирать гирляндами. Но все они включаются навстречу друг другу.

Таким образом, мы получаем второе правило. Оно касается как перекидных, так и проходных выключателей: выключатели включаются навстречу.

Мы полагаем, что пояснять эти слова не нужно. Их можно отчётливо проследить на первом рисунке, где проходные выключатели расположились друг к другу одним боком. Второй же смотрит наружу, то есть в сторону подачи питания и лампочки в люстре.

Обычный выключатель и проходной

Как видно из рисунка, проходной выключатель перекидывает рабочий контакт на один их выходных. Чтобы это было лучше видно, мы раскрасили жилы разными цветами. В этом случае прекрасно видно, что при некотором положении нейтраль и фаза закорачиваются. А это пожар, выбитые пробки, куча нервов и переживаний. Запомните простое правило: проходной выключатель никогда не ставят в одной цепи с обычным. Чтобы чего не вышло. Имеется, однако, и одна рабочая схема с применением перекидного выключателя, который мы рассмотрим чуть позже (можете заранее посмотреть второй вариант на рисунке номер 2).

Рисунок 2. Рабочая схема с применением перекидного выключателя

При решении вопроса о трёх точках управления иллюминацией в коридоре. Он перекидывает проводку крест-накрест, за счёт чего создаются любопытные возможности по организации бесконечного числа выключателей

Обратите внимание, что несмотря на все эти манипуляции с нейтралью и фазой, нет возможности создать короткое замыкание. То есть проходной выключатель можно применять в паре с обычным

Вот как это могло бы выглядеть в реальной жизни:

  • Свет погашен, как это видно из рисунка. Потому что обычный выключатель разорвал один из проводов.
  • Выходя из спальни на кухню, мы включаем иллюминацию, замыкая контакт.
  • Затем спокойно идём к холодильнику (или турнику – кому что).
  • Дойдя до порога кухни, перекидываем проходной выключатель, который просто меняет полярность фазы и нейтрали на лампочке.

Сейчас найдётся много людей, который скажут, что так работать не будет, а мы ответим, что если бы питание было от постоянного тока, а это часто встречается на судах, в автомобилях и поездах, то все было бы в порядке. Стоит лишь поставить в нужном месте диод. Что касается обычной квартиры, то такое сочетание действительно смотрится не лучшим образом.

Схема перекидного выключателя

Перекидной выключатель состоит из корпуса, подвижных контактов ножевого типа, закрепленных на валу, стационарных контактов, ручки управления, дугогасительной камеры (если такая присутствует) и клемм для подключения к линии. Устройство имеет два рабочих положения (контакты 1 и 2) и одно нейтральное (промежуточное), при котором ни к одной из линий нагрузка не подключена.

Простая схема включения на два источника питания и одну линию нагрузки выглядит так: к контактам 1, например, подсоединено центральное энергоснабжение, к контактам 2 – дизельный либо другой вид электрического генератора. Самыми ходовыми являются рубильники четырехполюсные и двухполюсные переключатели.

Подключение перекидного выключателя в случае ввода в здание трехфазного напряжения следующее:

  • рубильник должен быть на четыре полюса;
  • четыре клеммы идут на ввод сети;
  • четыре клеммы идут на ввод генератора;
  • к четырем клеммам подключается нагрузка.

Три из четырех клемм идут на фазы, одна – к нулю.

Как подключить проходной выключатель

У А. Земскова на этот счёт имеется целый ролик. Не сказать, чтобы он был идеален, но в целом оставляет ощущение полного понимания темы в рамках материала, преподанного автором. Да, конечно, нашлись те, кто оставил грубые замечания наподобие того, что такие вещи называются переключателями, потому как перекидывают концы цепей крест-накрест. Но мы-то с нашими читателями понимаем, что все это от зависти. Каждый хочет видеть у себя дома хороший ремонт, но не всякий может за это заплатить столько, сколько берет Проект-сервис. От того и недопонимание. Что касается самого А. Земскова, то по нашему скромному мнению, человечище, который сумел заработать на такую тачку легально, достоин всякого уважения. Итак, сегодня мы говорим про то, как подключить проходной выключатель.

Характеристики

Основными характеристиками выключателя перекидного являются:

  • Номинальный ток, который он может пропускать. Устройства выпускают на 15.0, 25.0, 32.0, 40.0, 63.0, 80.0, 100.0 и 125.0 А .
  • Тепловой ток, не разрушающий элементы.
  • Допустимое напряжение сети.
  • Кратковременное импульсное напряжение, которое выдерживает изоляция.
  • Число полюсов, которые одновременно способен коммутировать выключатель перекидной.
  • Износостойкость электрических контактов определяется рабочим напряжением и величиной пропускаемого тока.
  • Износостойкость механических элементов определяется количеством циклов переключения.

Заключение

Применение выключателей перекидных для коммутации генератора представляет целесообразное решение, позволяющее иметь существенные преимущества. Кроме облегчения процесса технического обслуживания индивидуального источника питания, этот аппарат дает возможность держать под контролем состояние функционирования сети и обеспечивает безопасность работы всех элементов, включенных в линию. Для выбора оптимального варианта рубильника перекидного в первую очередь ориентируются на индивидуальные особенности электрической сети и включенных в нее устройств. Исходя из этого, подбирается выключатель перекидной с характеристиками, удовлетворяющими таким требованиям.

6 лучших пород собак для семей с маленькими детьми Многие семьи решают завести собаку примерно в то же время, когда у них появляется первый ребенок. Но какие породы собак лучше всего подходят для семей.

Каково это — быть наследником королевского престола? 7 неожиданных фактов Королевские наследники имеют право на целый ряд льгот, но до недавнего времени они также были ограничены древними традициями, сформированными на протя.

Как сообщить дочери или сыну о том, что в семье появится еще один ребенок Вы ждете еще одного ребенка? Поздравляем! Наверное, вам хочется поделиться этой радостью с членами семьи и друзьями, но как насчет старших детей? Когд.

Почему вы никогда не видели птенца голубя? Отправьтесь на любую городскую площадь, и, без сомнения, вы увидите сотни голубей, которые летают возле прохожих. Но, несмотря на такое большое количе.

15 самых красивых жен миллионеров Познакомьтесь со списком жен самых успешных людей мира. Они потрясающие красавицы и нередко успешны в бизнесе.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

характеристики и особенности, разновидности и установка, использование и рекомендации

Чаще всего перекидные рубильники используют на дачах и в некоторых городах, где люди сталкиваются с дестабилизацией подачи электроэнергии. Такая проблема решается при установке электрогенератора. Генератор вырабатывает ток и по установленной сети электричество передается к потребителям. Для переключения между питающей сетью и генератором в распределительном щитке должен быть реверсивный переключатель, который устанавливается по схеме в зависимости от потребности.

Особенности прибора

Переключатели изготавливаются по разным техническим характеристикам и параметрам. Существует множество типов и моделей, которые обычно устанавливаются в жилом помещении. Главной особенностью является то, что переключение между сетями происходит с разрывом цепи, при этом имеется три позиции:

  1. I Городская (домашняя линия).
  2. 0 Выключено.
  3. II Питание от генератора.

При помощи таких аппаратов происходит ручное переключение между основной сетью и резервным питанием. После отключения питания основной сети можно произвести запуск генератора и перевести ручку переключателя в нужное положение.

Разновидности рубильников

Существует несколько типов аппарата, которые устанавливаются в зависимости от количества сетей и потребителей.

  1. Однополюсные.
  2. Двухполюсные.
  3. Трехполюсные.
  4. Четырехполюсные.

Однополюсные и двухполюсные устройства используются в однофазных сетях, а остальные — в трехфазных. Однополюсный тип аппарата является очень распространенным вариантом. Такой прибор оснащается одним модулем для передачи направления потока электроэнергии. В таких моделях чаще всего используются медные проводники. Наиболее подходящим такой реверсивный рубильник считается в сети обслуживания генератора с диапазоном до 20 Гц. При выборе такого прибора для определенной сети нужно учитывать все характеристики.

В жилых домах, для которых характерно большое потребление электроэнергии, лучше не использовать, так как предельной нагрузкой такого прибора считают 200А. Также у прибора низкое выходное напряжение. В большинстве случаев такой показатель равен около 200 В.

Для применения в жилых домах используют двухполюсные рубильники. Такой тип прибора может использоваться с потребителями однофазной сети. Средним показателем сопротивления для такого вида рубильника считается 60 Ом. Чаще всего такой перекидной рубильник на два направления используют для современных схем потребительских электросетей. Модификацией прибора определяется показатель выходного напряжения, и в разных двухпозиционных моделях показатели будут отличаться.

Реверсивные приборы, которые используются для смены питания от сети или генератора, подключаются по разным схемам в зависимости от определенного типа сети и количества приборов. К примеру, в однофазной сети можно подключать двухполюсные рубильники с отрицательным сопротивлением 50 Ом. При этом в схеме может присутствовать электросчетчик. Реверсивный трехфазный рубильник наиболее часто встречается в двухфазных электросетях, хотя может быть использован и в однофазной сети. При этом будет задействовано только два полюса прибора.

Однако при подключении нужно учитывать то, что трехходовой рубильник оснащен только расширительными переключателями. Наиболее распространен трехпозиционный прибор в промышленных электросетях. Использование на предприятиях должно быть защищенным, поэтому подключение должно проводиться в электрощитах. Трехфазный рубильник имеет высокий порог чувствительности и оборудован надежной системой защиты от перегрузки. Тип и качество изоляции зависит от производителя.

Двухкондесаторный переключатель

Переключатель двухполюсного типа имеет два проходных конденсатора. Такие приборы могут быть использованы только в однофазной сети, поэтому перекидной рубильник для генератора лучше выбрать именно такого типа. На рынке встречаются и двухмодульные и трехмодульные виды приборов, которые могут подключаться с блоком питания.

Для генератора подойдут перекидные рубильники с пороговым напряжением 350 В. Параметры нагрузки могут быть разными. Данный параметр определяется производителями и чаще всего составляет около 30 А. Для генератора также можно использовать перекидной рубильник 250А. Однако такой прибор нужно подключать вместе с блоком питания, напряжение которого будет от 200 до 300 В. Такой тип прибора предусматривает нагрузку до 3 А.

Подключение любого типа прибора необходимо проводить с соблюдением полярности. При этом на выходе к домашней сети фаза и ноль не должны меняться местами. Входящие подключения от электросетей лучше всего защищать, устанавливая автоматический выключатель. Такой выключатель обычно устанавливают возле счетчика либо в самом щитке перекидного рубильника.

Установка устройств

В настоящее время перекидные рубильники встречаются не так часто, однако места установки могут быть разными. На промышленном предприятии устройства устанавливаются при небольшой входной мощности, однако наилучшим вариантом будет установить 1 автомат на каждый ввод. При неполадках в питании и коротком замыкании срабатывает защита, и разъединитель отключает потребителя от питания.

Еще один плюс автомата в том, что он снимает нагрузку с перекидного электрорубильника. При наличии трехфазного генератора и питающей сети используют четырехполюсные приборы, благодаря которым осуществляется переключение фаз и нуля основной и резервной сети.

Рекомендации по использованию

Для нормальной и безопасной работы устройства необходимо придерживаться следующих рекомендаций:

  1. Проводить установку в закрытом здании.
  2. Защищать аппарат от влаги.
  3. Температура использования прибора -40 — +55 °C.
  4. Прочно и надежно установить прибор.

При установке прибора вне помещения нужно уделить больше внимания защите от воздействия внешней среды.

Перекидные электрические аппараты устанавливаются в распределительных щитках, тип которых определяется конструкцией рубильника. В помещениях обычно применяется пластиковый корпус, а вне помещения металлический и более защищенный от стихий. Множество устройств изготовлено по конструкции, позволяющей установку рубильника на стандартной DIN-рейке. В помещении может использоваться пластиковый щиток.

Металлические щитки устанавливают вне помещения. Они обычно имеют повышенную степень защиты от внешнего воздействия. Обычные реверсивные переключатели устанавливаются в щитки с монтажными панелями. Монтажные панели таких щитков могут также оснащаться DIN-рейками для установки модульной защитной автоматики.

Рубильники ВР-32, ВР-32, ВР-35, ВР-37, ВР39

Номенклатура
НаименованиеНоминальный
ток (А)
Тип
рукоятки
Число
направлений
Наличие
дугогасительных
камер
Степень
защиты
Рубильник ВР32-31 А 10120-00 УХЛ3, 100А100несъёмная боковая рукояткаоднополюсный на одно направлениенетIP00
Рубильник ВР32-31 А 20220-00 УХЛ3, 100А 100несъёмная боковая рукоятка2-х полюсный на одно направлениенетIP00
Рубильник ВР32-31 А 30121-00 УХЛ3, 100А100несъёмная боковая рукоятка3-х полюсный на одно направление, со вспомогательными  контактаминетIP00
Рубильник ВР32-31 А 30220-00 УХЛ3, 100А100несъёмная боковая рукоятка3-х полюсный на одно направлениенетIP00
Рубильник ВР32-31 А 31140-00 УХЛ3, 100А 100несъёмная передняя смещённая рукоятка3-х полюсный на одно направлениеестьIP00
Рубильник ВР32-31 А 70220-00 УХЛ3, 100А100несъёмная боковая рукоятка3-х полюсный на два направлениянетIP00
Рубильник ВР32-31 А 70221-00 УХЛ3, 100А 100несъёмная боковая рукоятка3-х полюсный на два направления, со вспомогательными контактаминетIP00
Рубильник ВР32-31 А 71240-00 УХЛ3, 100А100несъёмная передняя смещённая рукоятка3-х полюсный на два направлениеестьIP00
Рубильник ВР32-31 В 31150-32 УХЛ3, 100А100съёмная боковая смещённая рукоятка3-х полюсный на одно направлениеестьIP32
Рубильник ВР32-31 В 31250-32 УХЛ3, 100А100съёмная боковая смещённая рукоятка3-х полюсный на одно направлениеестьIP32
Рубильник ВР32-31 В 61250-32 УХЛ3, 100А100съёмная боковая смещённая рукоятка2-х полюсный на два направленияестьIP32
Рубильник ВР32-31 В 71250-32 УХЛ3, 100А100съёмная боковая смещённая рукоятка3-х полюсный на два направленияестьIP32
Рубильник ВР32-35 А 20121-00 УХЛ3, 250А250несъёмная боковая рукоятка2-х полюсный на одно направление, со вспомогательными контактаминетIP00
Рубильник ВР32-35 А 20220-00 УХЛ3, 250А250несъёмная боковая рукоятка2-х полюсный на одно направлениенетIP00
Рубильник ВР32-35 А 21240-00 УХЛ3, 250А250несъёмная передняя смещённая рукоятка2-х полюсный на одно направлениеестьIP00
Рубильник ВР32-35 А 30220-00 УХЛ3, 250А250несъёмная боковая рукоятка3-х полюсный на одно направлениенетIP00
Рубильник ВР32-35 А 30321-00 УХЛ3, 250А250несъёмная боковая рукоятка3-х полюсный на одно направление, со вспомогательными контактаминетIP00
Рубильник ВР32-35 А 31240-00 УХЛ3, 250А250несъёмная передняя смещённая рукоятка3-х полюсный на одно направлениеестьIP00
Рубильник ВР32-35 А 70120-00 УХЛ3, 250А250несъёмная боковая рукоятка3-х полюсный на два направлениянетIP00
Рубильник ВР32-35 А 70220-00 УХЛ3, 250А250несъёмная боковая рукоятка3-х полюсный на два направлениянетIP00
Рубильник ВР32-35 А 71240-00 УХЛ3, 250А250несъёмная передняя смещённая рукоятка3-х полюсный на два направлениеестьIP00
Рубильник ВР32-35 А 81200-00 УХЛ3, 250А250без рукоятки4-х полюсный на два направленияестьIP00
Рубильник ВР32-35 В 31150-32 УХЛ3, 250А250съёмная боковая смещённая рукоятка3-х полюсный на одно направлениеестьIP32
1Рубильник ВР32-35 В 31250-32 УХЛ3, 250А250съёмная боковая смещённая рукоятка3-х полюсный на одно направлениеестьIP32
Рубильник ВР32-35 В 61250-32 УХЛ3, 250А250съёмная боковая смещённая рукоятка2-х полюсный на два направленияестьIP32
Рубильник ВР32-35 В 71250-32 УХЛ3, 250А250съёмная боковая смещённая рукоятка3-х полюсный на два направленияестьIP32
Рубильник ВР32-37 А 20220-00 УХЛ3, 400А400несъёмная боковая рукоятка2-х полюсный на одно направлениенетIP00
Рубильник ВР32-37 А 30120-00 УХЛ3, 400А400несъёмная боковая рукоятка3-х полюсный на одно направлениенетIP00
Рубильник ВР32-37 А 30220-00 УХЛ3, 400А400несъёмная боковая рукоятка3-х полюсный на одно направлениенетIP00
Рубильник ВР32-37 А 30221-00 УХЛ3, 400А400несъёмная боковая рукоятка3-х полюсный на одно направление, со вспомогательными контактаминетIP00
Рубильник ВР32-37 А 31240-00 УХЛ3, 400А400несъёмная передняя смещённая рукоятка3-х полюсный на одно направлениеестьIP00
Рубильник ВР32-37 А 70220-00 УХЛ3, 400А400несъёмная боковая рукоятка3-х полюсный на два направлениянетIP00
Рубильник ВР32-37 А 70221-00 УХЛ3, 400А400несъёмная боковая рукоятка3-х полюсный на два направления, со вспомогательными контактаминетIP00
Рубильник ВР32-37 А 71240-00 УХЛ3, 400А400несъёмная передняя смещённая рукоятка3-х полюсный на два направлениеестьIP00
Рубильник ВР32-37 В 31250-32 УХЛ3, 400А400съёмная боковая смещённая рукоятка3-х полюсный на одно направлениеестьIP32
Рубильник ВР32-37 В 71250-32 УХЛ3, 400А400левая съёмная боковая смещённая рукоятка3-х полюсный на два направленияестьIP32
Рубильник ВР32-37 В 71250-32 УХЛ3, 400А400съёмная боковая смещённая рукоятка3-х полюсный на два направленияестьIP32
Рубильник ВР32-39 А 20220-00 УХЛ3, 630А630несъёмная боковая рукоятка2-х полюсный на одно направлениенетIP00
Рубильник ВР32-39 А 30121-00 УХЛ3, 630А630несъёмная боковая рукоятка3-х полюсный на одно направление, со вспомогательными контактаминетIP00
Рубильник ВР32-39 А 30220-00 УХЛ3, 630А630несъёмная боковая рукоятка3-х полюсный на одно направлениенетIP00
Рубильник ВР32-39 А 31140-00 УХЛ3, 630А630левая передняя смещённая рукоятка3-х полюсный на одно направлениеестьIP00
Рубильник ВР32-39 А 31240-00 УХЛ3, 630А630несъёмная передняя смещённая рукоятка3-х полюсный на одно направлениеестьIP00
Рубильник ВР32-39 А 70220-00 УХЛ3, 630А630несъёмная боковая рукоятка3-х полюсный на два направлениянетIP00
Рубильник ВР32-39 А 70221-00 УХЛ3, 630А630несъёмная боковая рукоятка3-х полюсный на два направления, со вспомогательными контактаминетIP00
Рубильник ВР32-39 А 71240-00 УХЛ3, 630А630несъёмная передняя смещённая рукоятка3-х полюсный на два направлениеестьIP00
Рубильник ВР32-39 В 31250-32 УХЛ3, 630А630съёмная боковая смещённая рукоятка3-х полюсный на одно направлениеестьIP32
Рубильник ВР32-39 В 71250-32 УХЛ3, 630А630съёмная боковая смещённая рукоятка3-х полюсный на одно направлениеестьIP32

Как работает проводка двухпозиционного переключателя?

В этом уроке мы узнаем о простой, но интересной концепции, называемой двухсторонним переключателем. Его также называют переключателем лестницы, поскольку вы можете управлять одной нагрузкой, например, лампочкой, из двух разных мест, например, с любого конца лестницы.

ПРЕДУПРЕЖДЕНИЕ: Это всего лишь теория, объясняющая, как работает типичная проводка двухпозиционного переключателя. Это не руководство пользователя по установке или подключению двухпозиционного переключателя. Если вы планируете внедрить аналогичную установку в своем доме, обязательно проконсультируйтесь со специалистом, поскольку процесс включает в себя работу с источником переменного тока 230 В (или 110 В переменного тока, в зависимости от того, где вы живете).

Введение

Мы постоянно используем выключатели в наших домах, офисах, автомобилях, на производстве и во многих других местах. Гаджеты, которые мы используем ежедневно (мобильный телефон и ноутбук), состоят из нескольких переключателей. Выключатель – это электрическое устройство, которое используется для размыкания или замыкания электрической цепи.

Существуют различные типы переключателей: тумблер, переключатель мгновенного действия, кулисный переключатель, цифровой переключатель и т. Д. Все переключатели выполняют простую задачу: либо прерывание потока электрического тока, либо отклонение потока тока.По сути, они «замыкают» или «разрывают» цепь.

Все переключатели, которые мы регулярно используем для включения или выключения света, вентиляторов и т. Д., Являются двумя оконечными устройствами. Но есть специальный переключатель, называемый «двухсторонний переключатель», который является важным компонентом при реализации лестничного освещения.

Итак, прежде чем приступить к изучению проводки двухпозиционного переключателя, мы узнаем о двухстороннем переключателе света, который является основным элементом двухстороннего переключателя, независимо от типа используемой проводки.Это стандартный однополюсный двухпозиционный переключатель с тремя выводами.

Три терминала обычно называются COM, L1 и L2, но иногда также используются термины COM, 1 Way и 2 Way. В одном положении подключены клеммы COM и L1, а во втором – клеммы COM и L2.

Этот тип соединения обычно называют конструкцией «Разрыв перед включением», так как первое соединение должно быть разорвано перед выполнением второго соединения. Это отличается от обычного двухконтактного переключателя, который является просто замыкающим или размыкающим устройством.

На следующем изображении показан вид спереди и сзади типичного бытового двухпозиционного переключателя.

Как подключить двухпозиционный переключатель?

Как я уже упоминал во вводном параграфе, двухпозиционный переключатель очень полезен при освещении лестницы, поскольку вы можете включить свет непосредственно перед тем, как начать подниматься по лестнице, а когда вы подниметесь наверх, вы можете выключить свет, просто нажав переключение переключателя, расположенного в верхней части лестницы.

Есть несколько способов установить двустороннее соединение коммутатора.Один из них – это более старый метод, который сейчас нечасто используется, а другой – более современный и безопасный вариант, который внедряется как в промышленных, так и в жилых помещениях. Давайте посмотрим на обе эти проводки.

Подключение стандартного двухпозиционного переключателя

При первом способе подключения используется пара двухпозиционных переключателей света с трехпроводным управлением (3-проводное управление). Ниже представлена ​​простая схема подключения трехпроводного двухпозиционного переключателя.

На схеме видно, что оба терминала COM соединены вместе.Клеммы L1 обоих переключателей подключены к линии (или фазе, или под напряжением) источника переменного тока.

Клеммы L2 обоих переключателей подключены к одной клемме лампочки, а другая клемма лампочки подключена к нейтрали источника питания переменного тока.

Из схемы вы можете легко визуализировать, как работает проводка. В состоянии по умолчанию, показанном на изображении выше, свет выключен. Если какой-либо из переключателей включен, загорится свет. Чтобы выключить свет, вы можете переключить любой переключатель.

Например, в указанном выше состоянии клеммы COM обоих переключателей подключены к соответствующим клеммам L1. Теперь, если мы переключим переключатель 1, то есть COM переключателя 1 теперь подключен к его клемме L2, тогда есть путь для завершения цепи, и загорится свет.

Чтобы выключить свет, мы можем переключить либо переключатель 1, либо переключатель 2, так как любое действие переключения прервет поток тока к свету. Итак, учитывая все возможности, свет горит в двух случаях:

  • COM коммутатора 1 подключен к L1, а COM коммутатора подключен к L2.
  • COM коммутатора 1 подключен к L2, а COM коммутатора подключен к L1.

Если мы сравним эту настройку с цифровой электроникой, то она похожа на Ex-OR Gate, где состояние света (ВКЛ или ВЫКЛ) зависит от состояния клемм COM обоих переключателей, подключенных к соответствующим L1 и Клеммы L2.

В следующей таблице показана таблица истинности для стандартной проводки, т. Е. 3-проводного управления двухсторонним переключателем, где выход (состояние индикатора) зависит от того, какая клемма (L1 или L2) подключена к клемме COM.

Коммутатор 1 COM (подключен к) Переключатель 2 COM (подключен к) Состояние света
L1 L1 ВЫКЛ
L1 L2 НА
L2 L1 НА
L2 L2 ВЫКЛ

Этот метод рекомендуется, поскольку и линейный, и нейтральный провод идут от одной цепи освещения (или выключателя), даже если в нем используется больше проводов.

Альтернативный метод подключения двухпозиционного переключателя

Следующая схема электропроводки – это старая система, которую вы можете найти в некоторых старых домах и промышленных помещениях. Его также называют двухпроводной схемой управления (2-проводное управление).

Эта система проводки не рекомендуется для современных реализаций, и если вы планируете установить новую установку или заменить старую, тогда необходимо использовать предыдущую схему проводки.

Я включил альтернативный метод подключения только в качестве справки, а также объясню его недостатки.

Что касается самой разводки, следующая схема показывает реализацию двухпроводного управляющего двухпозиционного переключателя.

Клеммы L1 обоих переключателей соединены вместе, и клеммы L2 обоих переключателей также соединены вместе. Подойдя к клеммам COM, клемма COM первого переключателя подключена к фазе (или линии, или под напряжением).

Клемма COM второго переключателя подключена к одному концу лампочки, а другой конец лампы подключен к нейтрали источника переменного тока.

В состоянии по умолчанию (как показано на схеме) свет выключен. Но когда один из переключателей включен, загорается свет. С точки зрения цифровой электроники эта конфигурация аналогична воротам Ex-NOR.

В следующей таблице показана таблица истинности для альтернативного метода подключения, т. Е. 2-проводного управления двухпозиционным переключателем

.
Коммутатор 1 COM (подключен к) Переключатель 2 COM (подключен к) Состояние света
L1 L1 НА
L1 L2 ВЫКЛ
L2 L1 ВЫКЛ
L2 L2 НА

Несмотря на то, что этот метод экономит кабель, он больше не является предпочтительным, поскольку фаза и нейтраль могут поступать от разных цепей освещения (или выключателей).

Другой серьезный недостаток связан с электромагнитными помехами. Мы знаем, что любой проводник с током излучает электромагнитное излучение. Если провода под напряжением и нейтраль расположены в непосредственной близости, они нейтрализуют электромагнитное излучение друг друга.

Но в этой проводке есть вероятность, что нейтральный и токоведущий провода прокладываются отдельно в разных частях дома, что превращает провода в гигантскую индукционную петлю. Это определенно вызовет проблемы с помехами для других электромагнитных и радиочастотных сигналов.

Пример

У меня нет двухсторонних переключателей света для демонстрации работы, но я подумал, что сделаю аналогичную настройку, используя пару однополюсных двухпозиционных переключателей (SPDT) и светодиод (по сути, двусторонний переключатель – это SPDT Выключатель).

Тумблер SPDT можно рассматривать как двухсторонний выключатель света, поскольку он имеет три контакта и работает очень аналогично двухстороннему выключателю света.

На следующем изображении показан типичный тумблер SPDT с его выводами.

Для подключения я выбрал стандартный способ подключения (первый метод, т. Е. Трехпроводное управление) с литий-ионной батареей 3,7 В в качестве источника питания. Работало безупречно.

Заключение

Полное руководство для начинающих по двухпозиционному переключателю, работе с двухпозиционным переключателем, различным типам проводки для двухстороннего переключателя или лестничной проводке, а также схема подключения.

Что такое двухсторонний переключатель? | Электромонтаж двухпозиционного переключателя

Двухпозиционный переключатель действует как 2 переключателя, которые могут управлять одним устройством.Это 2 переключателя для одного устройства. Здесь вы можете задать вопрос, зачем нам нужны или нужны 2 переключателя для одного устройства, когда у нас есть один.

Двухпозиционные переключатели обычно используются для освещения лестничных клеток и других систем освещения, где мы хотим управлять приборами из двух разных мест. Предположим, вы находитесь наверху лестницы и хотите включить свет над лестницей, а затем с помощью двухстороннего переключателя вы можете включить / выключить тот же свет в двух разных областях или местах. Здесь вы можете включить свет лестницы либо сверху лестницы, либо снизу лестницы с помощью двухпозиционного переключателя. Вы можете использовать двухпозиционный переключатель на лестнице, в гараже или в саду, где вы можете включить садовый свет либо в саду, либо в холле, либо дома.

Рис. 1: Подключение двухпозиционного переключателя

Подключение двухпозиционного переключателя

Как вы можете видеть на рисунке ниже, общая проводка, проходящая посередине, является общим контактом двух переключателей и контактами линий L1 и L2 на обоих переключателях, по которым проходит текущий ток источника питания.Когда плунжер первого переключателя перемещается вниз, он соединяется с линейным проводом, а затем на другой стороне второго переключателя находится в верхнем положении, контактируя с проводом под напряжением и замыкая цепь, чтобы зажечь лампу. Теперь предположим, что если мы переместим плунжер переключателя вверх, он прервет соединение, даже если плунжер первого переключателя окажется в верхнем положении, так что соединение для освещения разомкнуто и, следовательно, свет погаснет.

Теперь давайте поговорим о второй ситуации, если плунжер второго переключателя движется вверх, тогда он соединяет провод под напряжением лампочки, а в то время как плунжер первого переключателя в нижнем положении соприкасается с проводом под напряжением, так что лампочка может загореться, если второй плунжер переключателя опускается, затем разъединяет соединение с проводом под напряжением и, следовательно, вызывает обрыв цепи, и, следовательно, лампочка выключается, поэтому таким образом двухпозиционный переключатель может использоваться для включения / выключения лампы, в то время как оба переключателя находятся полностью разные места.

Рис.2: Включение света с помощью первого переключателя, когда плунжер второго переключателя находится в верхнем режиме Рис. 3: выключение с помощью первого переключателя, когда плунжер 2-го переключателя находится в выключенном положении Рис. 4: Включение / выключение переключателя с помощью второго переключателя, когда плунжер первого переключателя находится в нижнем положении.

Разница между двухпозиционным переключателем и односторонним переключателем

Двухпозиционный переключатель стоит дороже, а требуемые материалы, компоненты и проводка – это более чем односторонний переключатель. Преимущество двустороннего переключателя в том, что вы можете управлять устройством из двух разных мест.Двухпозиционный переключатель использует 2 переключателя, в то время как односторонний переключатель использует 1 переключатель и простую проводку, в то время как проводка двухстороннего переключения является сложной.

Основное отличие двухстороннего переключателя от одностороннего, он может помечать как включенный или выключенный, в то время как двухпозиционный переключатель зависит от переключателей, которые присутствуют в других местах.

Односторонний переключатель используется на небольшой площади и в помещении, а двусторонний переключатель используется на лестнице, холле или в больших помещениях.


Чтобы прочитать другие интересные статьи об основах электроники:
щелкните здесь

Как работает двухстороннее переключение света и как его подключить – Scientific Lights

Этот переключатель называется перекрестным переключателем из-за того, что он принимает несколько входов и переключает их на несколько выходов.

Этот коммутатор подключается, принимая оба входа от одного из коммутаторов и отправляя два выхода, которые подключаются ко второму коммутатору, как на рисунках ранее.

Принцип его работы заключается в том, что он берет оба получаемых входа и подключает их к чередующемуся переключателю. Однако он делает это иначе, чем любой другой переключатель, поскольку чередующиеся переключатели подключаются друг к другу, но смещены.

Это означает, что отдельные переключатели никогда не будут контактировать друг с другом в любой момент времени, но все равно будут иметь возможность подключать цепь. Это означает, что до тех пор, пока два отдельных переключателя в переключателе работают в унисон и правильно подключены, этот переключатель можно успешно добавить между уже существующими переключателями и работать без сбоев.

Этот переключатель можно добавлять в схему до бесконечности. Однако, после добавления одного или двух из них в схему, распределительная коробка, к которой они подключены, начинает становиться довольно невыносимой. В случаях, когда вам требуется 4 или более переключателя, может быть предпочтительнее полностью переключить используемую систему.

Более современный способ создания систем из нескольких выключателей света – использование системы DALI. DALI расшифровывается как Digital Addressable Lighting Interface и представляет собой протокол управления освещением.
Что он делает, так это то, что он дает каждому подключенному светильнику, датчикам и переключателям свой собственный цифровой адрес, что означает, что при желании им можно управлять индивидуально через его адрес.

Поскольку каждое устройство, подключенное к одной и той же шине DALI, имеет свой собственный уникальный адрес или идентификатор, это означает, что мы можем запрограммировать их для различных функций.Это означает, что можно просто запрограммировать несколько разных переключателей на одну и ту же функцию вместо того, чтобы создавать функции физически с использованием определенных комбинаций проводов.

Это можно еще улучшить, используя переключатели Enocean. Enocean – компания, которая изобрела и запатентовала концепцию и конструкцию беспроводного переключателя света, который отправляет управляющие сигналы, используя энергию, генерируемую нажатием самого переключателя.

Эти переключатели Enocean работают, принимая мощность, генерируемую толчком, и отправляя сигнал, используя эту мощность, на блок приема сигнала, установленный в потолке.Этот блок приема сигнала может быть подключен к нескольким различным переключателям и может различать их.

Поскольку технологию Enocean можно беспрепятственно использовать вместе с протоколом DALI, это означает, что все они могут быть индивидуально запрограммированы для различных функций, даже если есть только блок приема сигнала, который физически подключен к системе.

Это также означает, что мы можем полностью отказаться от использования проводов для переключателей и избежать возможного хаоса в распределительной коробке.

2-х позиционный переключатель | Как подключить выключатель света

Схема освещения двухпозиционного переключателя

Вот наша подборка принципиальных схем двухпозиционного переключателя. Электрический символ указывает, где в цепь поступает питание. Если вам нужно знать, как подключить двухпозиционный переключатель, то это место для начала. Вам нужно знать, как работает двухпозиционный переключатель, прежде чем изучать принципиальные схемы?


Теги: 2-х позиционный переключатель, принципиальная схема, как подключить 2-х позиционный переключатель, двухсторонний переключатель света, двухсторонний переключатель

Источник питания входит в распределительную коробку (SB1), где нейтраль соединяется с осветительной арматурой (F1), где она соединяется с источником света (LT1) и через кабель C3 со вторым источником света LT2.Горячий от источника питания подключается к двухпозиционному переключателю (SW1), где его можно переключить на горячий терминал лампы LT1 и подключить к LT2 через кабель C3.


Теги: 2 фары, 2-ходовой переключатель, как подключить 2-х ходовой переключатель, как подключить переключатель света, подача питания через переключатель, два фары, двухсторонний, двухсторонний переключатель света, двухсторонний переключатель

Источник питания входит в осветительную арматуру, где нейтраль подключается непосредственно к нейтральному выводу светильника.Горячий провод от источника соединяется с двухпозиционным переключателем, а через переключатель – с горячим выводом светильника.


Теги: 2-ходовой переключатель, как подключить 2-ходовой переключатель, как подключить переключатель света, подача питания через свет, двухсторонний, двухсторонний переключатель света, двухсторонний переключатель

Источник питания входит в распределительную коробку, где нейтраль соединяется с клеммой нейтрали осветительной арматуры. Горячий от источника подключается к двухпозиционному переключателю, где его можно переключить на горячий терминал светильника.


Теги: 2-ходовой переключатель, как подключить 2-ходовой переключатель, как подключить переключатель света, подача питания через переключатель, двухсторонний, двухсторонний переключатель света, двухсторонний переключатель

Простой двухпозиционный выключатель: две клеммы либо соединены вместе (позволяя току течь), либо отключены друг от друга, разрывая цепь, когда вы нажимаете выключатель.

Иногда его называют однополюсным переключателем на одно направление (сокращенно SPST). Также может называться тумблером.


Теги: 2-позиционный переключатель, электрический переключатель, как подключить выключатель света, однополюсный, однопозиционный, SPST, переключатели, тумблер, двухсторонний

Как подключить двухпозиционный переключатель (со схемой)

Одна из простых, но интересных схем подключения, которую молодые инженеры изучают в своей лаборатории, – это установка для подключения освещения лестницы . Возможно, большинство из нас уже использовали его, не обращая особого внимания на то, как он работает.Освещение лестницы дома или в любом другом месте обычно осуществляется с помощью так называемого двухпозиционного переключателя. Сейчас на рынке существует множество различных типов переключателей, и некоторые из них могут использоваться напрямую для двустороннего подключения без каких-либо специальных двусторонних проводных соединений. Но в этом уроке мы покажем вам, как сделать проводку двухпозиционного переключателя с обычными бытовыми переключателями. Двухстороннее переключающее соединение означает, что вы можете управлять электрическим оборудованием, таким как лампочка, с помощью двух переключателей, расположенных в разных местах, обычно используемых на лестнице.Двусторонним переключателем можно управлять независимо от любого переключателя, это означает, что независимо от положения другого переключателя (ВКЛ / ВЫКЛ), вы можете управлять светом с помощью другого переключателя.

Существует два метода подключения с 2-проводной коммутацией : один – , 2-проводное управление , а другой – , 3-проводное управление . Мы объяснили оба метода ниже, и оба метода продемонстрированы в Video , приведенном в конце этой статьи.

Необходимые компоненты для подключения двухстороннего переключателя
  • Два двухпозиционных переключателя
  • Лампа
  • Электропитание переменного тока
  • Соединительные провода

Подключение двухпозиционного переключателя с использованием двухпроводного управления

Это первый метод подключения с двухсторонней коммутацией, это старый метод .Если вы собираетесь установить новый, используйте три метода управления проводом.

Как вы видите на схеме 2-ходового переключателя ниже, вы обнаружите, что фаза / напряжение соединены с общим проводом первого 2-ходового переключателя. PIN1 и PIN2 первого переключателя связаны с PIN1 и PIN2 второго переключателя соответственно. Один конец лампы подключен к общей клемме второго переключателя, а другой конец лампы подключен к нейтральной линии источника питания переменного тока.

Примечание: При 2-проводном методе управления, когда переключатели находятся в противоположном состоянии , индикатор будет в выключенном состоянии , как показано на схеме ниже:

Условие получения выхода в состоянии ВКЛ такое же, как в таблице истинности Ex-nor вентилей, которая приведена ниже:

Переключатель 1

Переключатель 2

Состояние лампы

0

0

1

0

1

0

1

0

0

1

1

1

Где 0 представляет состояние ВЫКЛЮЧЕНО, а 1 представляет состояние ВКЛЮЧЕНО.

Как подключить проводку двухпозиционного переключателя с помощью трехпроводного управления

Это новый метод подключения 2-проводного переключателя , который немного отличается от метода двухпроводного управления. Этот метод широко используется в настоящее время, поскольку он более эффективен, чем двухпроводная система управления.

Как вы можете видеть на принципиальной схеме двухпозиционного переключателя под номером , общий контур обоих переключателей закорочен.PIN1 обоих переключателей подключается к фазе или проводу под напряжением, а PIN2 обоих переключателей подключается к одному концу лампы. Другой конец лампы подключен к нейтральной линии источника питания переменного тока.

Примечание: При 3-проводном методе управления, когда переключатели находятся в таком же состоянии , индикатор будет в выключенном состоянии , как показано на схеме ниже:

Условие получения выхода в состоянии ВКЛ такое же, как в таблице истинности взрывозащиты или логического элемента, которая приведена ниже:

Переключатель 1

Переключатель 2

Состояние лампы

0

0

0

0

1

1

1

0

1

1

1

0

Где 0 представляет состояние ВЫКЛЮЧЕНО, а 1 представляет состояние ВКЛЮЧЕНО.

Применение двухстороннего переключателя:
  • В основном на лестничной клетке.
  • Ошибочное срабатывание устройств безопасности / защиты цепи.
  • Большой зал с двумя въездными / выездными воротами.
  • Для управления любыми приборами переменного тока, такими как вентилятор или свет, из двух мест, например, входа и выхода.

Подключение двухпозиционного переключателя


Как подключить двухпозиционный переключатель. Подключение двухпозиционного переключателя почти так же просто, как и обычная домашняя проводка.Прежде всего, нам нужно немного изучить терминологию, чтобы вы точно знали, о чем идет речь.

Перейдите на страницу «Терминология коммутатора », где я обсуждаю термины, используемые для различных типов домашних электрических переключателей. Это также должно помочь понять функции каждого типа переключателя.

При подключении схемы двухпозиционного переключателя все, что вы на самом деле делаете, это управление потоком мощности (выключение / включение) на нагрузку (свет, лампа, розетка, потолочный вентилятор и т. Д.).)

Теперь типичная схема будет содержать 3-проводной кабель , известный как romex. Кабель состоит из черного, белого и неизолированного медного провода.

Черный провод = питание или горячий провод
Белый провод = нейтраль
Голая медь = земля

При подключении схемы двухпозиционного переключателя все, что нам нужно сделать, это управлять черным проводом (горячим проводом) для включения и выключения Загрузка. Эта простая диаграмма ниже поможет вам лучше понять, что делает эта схема.

На схеме выше источник питания входит слева. Обратите внимание, что черный провод – единственный провод, которым мы управляем с помощью двухпозиционного переключателя. У вас есть входящий горячий провод (черный), идущий к одному винту (неважно, используете ли вы латунный или серебряный винт) на стороне двухпозиционного переключателя, и черный провод от другого винта на двухпозиционном переключателе. собирается нагрузка (свет, потолочный вентилятор и т.д ..). Белые провода скреплены гайками, чтобы можно было продолжить цепь.

Теперь что касается заземляющего провода. Очень важно также подключить к выключателю заземляющий провод. Зеленый винт на двухпозиционном переключателе предназначен для заземления, поэтому все провода заземления должны быть подключены, как показано ниже.

Все провода заземления (неизолированная медь) теперь подключены (входящее заземление, заземление нагрузки и заземление переключателя). Это обеспечивает безопасную защиту цепи за счет неповрежденного заземления.

Итак, чего мы добились. При подключении двухпозиционного переключателя на схеме ниже показана основная концепция подачи электроэнергии к нагрузке.Предположим, что управляемая вами нагрузка – это свет. Электричество течет от горячего провода (черный) через двухпозиционный переключатель (показан в выключенном положении), а затем к свету и возвращается через нейтральный провод (белый). Это законченная схема.

Теперь, поняв диаграмму выше, перейдите к верхней диаграмме и, используя концепцию, показанную здесь, просто используйте указатель мыши на этой диаграмме и проследите за потоком от черного провода (горячий провод) к нагрузке и возвращайтесь через белый провод. (нейтральный).Это должно дать вам хорошее базовое представление о том, как работает схема двухпозиционного переключателя, и поможет вам добавить или изменить двухпозиционный переключатель.

Итак, теперь, когда у вас есть базовая концепция подключения двухпозиционного переключателя, давайте посмотрим на следующие схемы двухпозиционного переключателя, чтобы увидеть, какой тип схемы у вас есть. После того, как вы вытащили выключатель из стены, провода в коробке и соединения с выключателем должны выглядеть следующим образом.

Базовая двусторонняя цепь – питание на коммутаторе


Базовая двусторонняя цепь – питание на световом индикаторе


Питание на коммутаторе – с 2 последовательными лампами


Подача питания на свет – с 2 двухпозиционными переключателями и 2 световыми приборами


Питание на свету – с двухпозиционным переключателем и розеткой


Электропитание на выключателе / ​​розетке – с подсветкой



Разрешите Тима Картера из AskTheBuilder. com, чтобы показать вам несколько отличных советов по установке и подключению двухпозиционного переключателя.

2-позиционный переключатель – как управлять одной лампой с двух или трех мест?

Подключение с двухсторонней коммутацией – схемы электрических соединений

Что такое двухсторонняя коммутация?

Двухпозиционное коммутационное соединение используется для управления электрическими приборами и оборудованием, таким как вентилятор, точки освещения и т. Д., Из разных мест с помощью двухпозиционных переключателей. Наиболее распространенное использование двухстороннего коммутационного соединения – это лестничная разводка, когда световой точкой можно управлять из двух, трех или даже многих мест.Независимо от текущего положения двухпозиционного переключателя (ВКЛ или ВЫКЛ) подключенный прибор, например лампочку, можно включить / выключить, нажав кнопку.

Двух- или трехпозиционный переключатель?

Двухпозиционный или трехпозиционный переключатель : «Трехпозиционный» – это термин в Северной Америке (США) для этого типа переключателя, который используется в следующем руководстве. Большинство англоязычных стран (Великобритания / ЕС) называют их «двусторонними». Термин для пары проводов, соединяющих два переключателя, также различается: «стяжки» для британцев и «путешественники» в США.

Пожалуйста, не убивайте меня, чтобы упомянуть об этом 2-ходовой переключатель вместо 3-ходовой переключатель , поскольку все, что мы использовали, является тем же самым для конкретной цели.

Конструкция и работа двухпозиционного переключателя

Двухпозиционный переключатель также известен как однополюсный двухполюсный переключатель (SPDT). Основная конструкция и принцип работы двухпозиционного переключателя показаны на (рис. 1) ниже.

Конструкция и работа двухполюсного переключателя SPDT (однополюсный, двухполюсный)

Как подключить двухпозиционный переключатель

Ниже приведена принципиальная электрическая схема (рис. 2), на которой показано, как подключить двухпозиционный переключатель и управлять лампочкой из двух разных мест.

Примечание:

  • Этой же цели можно достичь, используя следующее двухстороннее коммутационное соединение, показанное на рис.
  • Подключите заземляющий провод к подключенному электроприбору, а также к переключателям в соответствии с электрическими правилами вашего региона.

Как управлять светом из двух мест с помощью 2-позиционного переключателя?

Следующее двухстороннее коммутационное соединение может использоваться для тех же целей, что и упомянутые выше на рис. 1 i.е. для управления точкой освещения из двух разных мест с помощью двухпозиционных переключателей

Как управлять одной лампой из трех мест с помощью двухпозиционных переключателей?

На рис. 4 схема подключения показывает, как управлять световой точкой из трех разных мест с помощью двух двухпозиционных переключателей и промежуточного переключателя.

На рис. 5 показано одно и то же соединение для управления световой точкой из трех мест с использованием разных символов.

Двухстороннее переключение для управления освещением из двух мест на лестнице

Как мы обсуждали выше, наиболее распространенным использованием двухсторонних переключателей является управление точкой освещения из разных мест, например, наверху и внизу i.е. нижняя входная дверь и верхняя дверь. Эта схема показана ниже:

Как управлять светом из шести мест

Ниже приведена схема подключения, которая показывает, как управлять световой точкой из шести разных мест с помощью двух двухпозиционных переключателей и четырех промежуточных устройств.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
