Переключатели ПБ, ПЦ, рубильник ПЦ, рубильник ПБ, ПЦ-6 рубильник, ПЦ-4 рубильник, ПЦ-36 рубильник, ПЦ-34 рубильник, переключатель ПЦ, рубильник ПЦ, рубильник ПБ

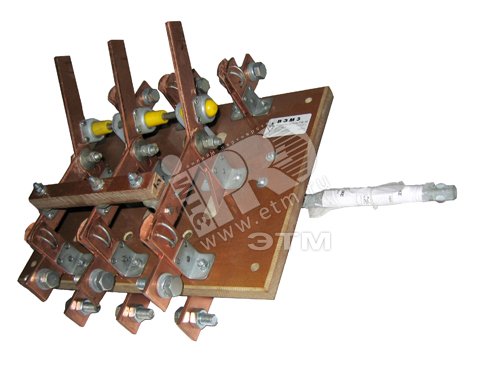

Переключатель ПБ



Переключатели  ПБ, ПЦ предназначены для комплектования силовых ящиков, шкафов, щитов и других распределительных устройств:

• переключатели со смещённым приводом, исполнения привода правое (или левое) или с боковой рукояткой ПБ-32, ПБ-34, ПБ-36.
• переключатели с центральным приводом ПЦ-32, ПЦ-34, ПЦ-36.

Структура условного обозначения переключателей ПБ, ПЦ



П	Х-	Х	Х	У3
П	Условное обозначение аппарата
	Х	Условное обозначение вида привода				Ц-центральный Б-боковая рукоятка
		Х	Условное обозначение номинального тока			2 – 200А 4 – 400А
			Х	Условное обозначение исполнения боковой рукоятки		Л – левое; П – правое
				У3	Вид климатического исполнения	по ГОСТ 15150

Основными частями переключателей (рубильников) ПБ  и ПЦ являются ножи, контактные и осевые стойки, смонтированные на общей плите.
Переключатели ПБ, ПЦ имеют один ряд осевых и два ряда контактных стоек.  Необходимое контактное нажатие на контактных стойках обеспечивается  пружинами, на осевых – сферическими шайбами.
У переключателей с центральным приводом ПЦ ножи жестко связаны с осью,  которая приводится в движение тягой, непосредственно соединенной с рычажным приводом.
У переключателей с боковым приводом ПБ ножи связаны с осью, приводящейся в движение  посредством симметрично расположенных по длине тяг, второй конец которых шарнирно  соединен с валом, установленным на двух подшипниках. Этот вал приводится во вращение боковой рукояткой, установленной на одном его конце.
Рукоятка привода съемная, снимается только в отключенном положении аппарата. Контактные зажимы переключателей обеспечивают присоединение к ним не более двух как медных, так и алюминиевых проводников. Все резьбовые соединения аппаратов предохранены от самоотвинчивания.

Включенное и отключенное положение аппарата указывается положением рукоятки привода.

Технические характеристики переключателей ПБ, ПЦ





Категория  применения по ГОСТ Р 50030.3.	АС-20В
Климатическое исполнение по  ГОСТ 15150	УЗ
Класс защиты от поражения эл.током по ГОСТ 12.2.007.0	0
Степень защиты по ГОСТ   14254	IРОО
Номинальный режим  эксплуатации	продолжительный
Номинальное рабочее  напряжение Ue	380 В
Номинальные рабочие токи Ie	250А, 400А
Номинальная частота  переменного тока	50 Гц
Номинальная включающая и  отключающая способность рубильников в электрических цепях переменного тока  при напряжении равном 1,05Uе, токе равном I,5Iе,   коэффициенте мощности 0,95 для аппаратов на 250А и 400А	не менее 10 циклов “ВО”
Работоспособность в  процессе эксплуатации в электрических цепях переменного тока при номинальном  напряжении, коэффициенте мощности 0,95, при токе равном 0,5Iе  для аппаратов на 250 и 400А	не менее 500 циклов “ВО
Номинальный кратковременно  выдерживаемый ток	250А-3,0кА; 400А-4,8кА
Механическая  износостойкость аппаратов	не менее 2500 циклов “ВО”

Переключатель ПЦ-2

Товар сертифицирован

Выберите город:МоскваЕкатеринбургНовосибирскЛипецкНижний НовгородУфаСанкт-ПетербургВоронежРостов-на-ДонуСамараПермьКазаньТюменьОмскАстраханьСургутВолгоградКалининградВладивосток

Транспортной компанией

Доставка в Москву от 1-2 дней

Стоимость доставки: 2910 ₽*

*Ориентировочная стоимость за 1кг (куб.

м)

Гарантия и сервис

Гарантия 12 месяцев

Связаться с нашим менеджером и сообщить о неисправности

• Описание
• Характеристики
• Отзывы(0)

Переключатели серии ПЦ-2 предназначены для нечастых неавтоматических коммутаций электрических цепей переменного тока частоты 50 Гц напряжением 380В.

Область применения

Переключатели широко используются для комплектации силовых ящиков, шкафов, щитов и других распределительных устройств. Коммутационные контакты переключателей установлены на керамических изоляторах серии А- 632.

Структура условного обозначения

Переключатели ПЦ обозначаются так: ПХ-Х/Х-У3, где:

• П- Переключатель (Условное обозначение аппарата)
• Х-Условное обозначение вида привода
  • Ц – центральная рукоятка
  • Б – боковая рукоятка
  • С – боковой смещенный привод на переднюю панель
• Х/-Условное обозначение номинального тока
  • 1- 100А
  • 2 -200А
  • 4 -400А
  • 6- 630А
• /Х-Условное обозначение исполнения боковой рукоятки
  • Л – левое
  • П – правое

Особенности

• Переключатели представляют собой трёх – полюсные разъединители на два направления с передним присоединением внешних проводников.
• Гальваническое покрытие оловом позволяет  подключать к выводам аппарата проводники с медными или алюминиевыми наконечниками.

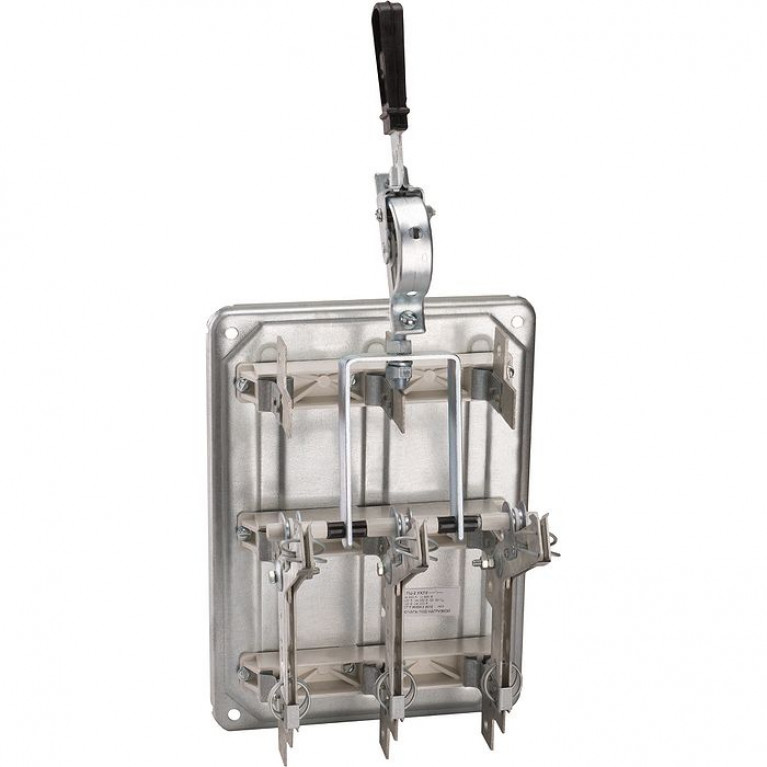

Общий вид переключателя ПЦ-2 250А с центральной рукояткой

Рис.1. Габаритный чертеж переключателя ПЦ-2 с центральной рукояткой

Общий вид переключателя ПЦ-2 250А с боковым смещенным приводом на переднюю панель

Рис.2. Габаритный чертеж переключателя ПЦ-2 250А с боковым смещенным приводом на переднюю панель

Общий вид переключателя ПЦ-2 250А с боковой рукояткой

Рис.3. Габаритный чертеж переключателя ПЦ-2 250А с боковой рукояткой

Технические характеристики ПЦ-2

Тип аппарата	Н	L	В	Ном.ток А	Напр, В	Масса, кг
ПЦ-2 п.л/ЯПБ-2	700	400	370	250	380	6,94/25,2

Рубильники Filnor

РУЛЕВЫЕ ВЫКЛЮЧАТЕЛИ ДЛЯ СИЛЬНЫХ УСЛОВИЙ

Конструкция:  Все токоведущие части рубильников типа D фрезерованы и покрыты коррозионно-стойким покрытием. Эти выключатели, предназначенные для обратного включения, поставляются без оснований для установки на изоляционных панелях распределительных щитов заказчика. Выключатели с номиналом 1200 ампер и выше стандартно поставляются на одноразовых подставках. Цены будут указаны по запросу на выключатели с номиналом 800 ампер и меньше, установленные на одноразовых основаниях.

Соединение осуществляется с выключателями типа D с помощью круглых шпилек из твердотянутой меди. Выключатели на 600 ампер и меньше снабжены шпильками, подходящими для плат толщиной от 1/2 до 2 дюймов. Шарнирные выключатели с предохранителями имеют стальные шпильки и гайки, которые подходят для любой платы толщиной от 1/2 до 2 дюймов. Стальные шпильки и винты предназначены только для монтажа. Электрические соединения с плавкими петлями не выполняются.

Выключатели полевого разряда  используются для преодоления высокого индуктивного тока, вызванного внезапным открытием поля генератора. При размыкании цепи генератора переключатель полевого разряда замыкает поле на резисторе, позволяя постепенно затухать индуктивному разряду, что в противном случае могло бы привести к разрыву изоляции возбуждения.

РУЛЕВЫЕ ВЫКЛЮЧАТЕЛИ С ОБРАТНЫМ ПОДСОЕДИНЕНИЕМ ТИПА D

Однопозиционные, неплавкие

Рубильники открытые используются в качестве разъединителей, устанавливаемых на распределительных щитах, распределительных щитах и ​​щитах управления. Широкое использование рубильников в тяжелой промышленности и лабораториях, для контрольных и испытательных панелей, где требуются видимые разъединения.

Тип D, однонаправленные, неплавкие рубильники с коррозионностойким покрытием и низкими петлями и зажимами. Выключатели, предназначенные для обратного включения, поставляются без оснований для установки на изоляционных панелях распределительных щитов заказчика. Выключатели типа D также могут быть установлены на изолирующих панелях. Цены указываются после получения информации о конкурентах, включая размер панели.

РУЛЕВЫЕ ВЫКЛЮЧАТЕЛИ ТИПА D, ПОДСОЕДИНЕННЫЕ НАЗАД

Двухпозиционные, неплавкие

Тип D, двухпозиционные, неплавкие рубильники аналогичны по конструкции однопозиционным вариантам. Для приложений, где необходимо вручную переключаться между двумя источниками питания или двумя нагрузками, особенно хорошо подходят двухпозиционные выключатели.

РУЛЕВЫЕ ВЫКЛЮЧАТЕЛИ ТИПА D С ЗАДНИМ ПОДСОЕДИНЕНИЕМ

Однонаправленные, плавкие

Рубильники плавкие Тип D оснащены держателями предохранителей, которые подходят для классов «H» или «RK5». При монтаже на панели однопозиционный выключатель имеет плавкий предохранитель внизу.

Knife-Switch-Catalog-Sec-B

При открытии этих двухполюсных переключателей разгрузочная пластина, являющаяся смещенным продолжением одной из основных пластин, соприкасается с высоким зажимом. Высокий зажим, который соединен с резистором, расположен между шарнирами двух лопастей. Еще одной особенностью выключателя является то, что каждый полюс оснащен быстроразъемными контактами. Разгрузочные лопасти и быстроразъемные лопасти объединяются, чтобы обеспечить операцию сборки перед разборкой. При размыкании ключа цепь сопротивления замыкается до разрыва цепи фаза-поле, ограничивая напряжение полевого разряда. При замыкании переключателя разрядная пластина разрывает цепь сопротивления до того, как основные ножи соприкоснутся. Доступны от 60 до 200 ампер. Большие размеры доступны по специальному заказу.

Номинальные параметры:  Номинальные амперные нагрузки типа D, неплавкие рубильники основаны на превышении температуры не более чем на 30 градусов C над температурой окружающей среды не более чем на 40 градусов C при установке на открытом воздухе. Номинальные параметры закрытых основаны на том, что коммутаторы установлены в корпусах с достаточной вентиляцией и с шиной или кабелем соответствующего размера. Плавкие выключатели не должны постоянно нагружаться более чем на 80 процентов от номинала предохранителя.

НОЖЕВЫЕ ПЕРЕКЛЮЧАТЕЛИ ТИПА D, ПОДСОЕДИНЕННЫЕ НАЗАД

Предохранитель на два оборота, плавкий

Предохранитель, на два оборота, рубильники типа D являются плавкими в обоих положениях. Чтобы обеспечить зазор между рукояткой и предохранителями, эти выключатели имеют низкие петли и высокие зажимы.

НОЖЕВЫЕ ВЫКЛЮЧАТЕЛИ ТИПА D, ПОДСОЕДИНЕННЫЕ ОБРАТНО

Одно- или двухпозиционные, неплавкие

Полевые разрядные выключатели используются для преодоления высокого индуктивного тока, вызванного внезапным открытием поля генератора. При размыкании цепи генератора переключатель полевого разряда замыкает поле на резисторе, позволяя постепенно затухать индуктивному разряду, что в противном случае могло бы привести к разрыву изоляции возбуждения.

При размыкании этих двухполюсных выключателей разгрузочная пластина, являющаяся смещенным продолжением одной из основных пластин, соприкасается с высоким зажимом. Высокий зажим, который соединен с резистором, расположен между шарнирами двух лопастей. Еще одной особенностью выключателя является то, что каждый полюс оснащен быстроразъемными контактами. Разгрузочные лопасти и быстроразъемные лопасти объединяются, чтобы обеспечить операцию сборки перед разборкой. При размыкании ключа цепь сопротивления замыкается до разрыва цепи фаза-поле, ограничивая напряжение полевого разряда. При замыкании переключателя разрядная пластина разрывает цепь сопротивления до того, как основные ножи соприкоснутся.

Переключатели с изменением полярности:  Другим вариантом рубильника типа D является переключатель с изменением полярности. Этот переключатель является двухполюсным, двухпозиционным и оснащен стандартными контактами. Перемычка, используемая для реверсивного действия, выполнена из медных шинных перемычек, установленных между полюсами передней части выключателя. Соединения с петлями выполняются спереди, а соединения с зажимами сзади переключателя.

• D-8026 Ножевой переключатель P2GE

  • 600 AMPERE
  • Два полюса
  • ОДИН-ШРЕЗОВЫЙ ПЕРЕКЛЮЧАТЕЛЬ с Функцией замок

• D-9027 P2 Switch

  • 800.
  • .

  • D-8020 Нож-переключатель

    • 30 Ampere
    • 250 Вольт DC
    • Два полюса
    • ОДИН-ВЫКЛ.0068
    • Двухполюсный
    • Однопозиционный предохранительный выключатель

  Рубильник, двухполюсный, однонаправленный
