Предохранители-выключатели-разъединители ПВР-00/160 // ООО «ПКП-Энергопласт»

Описание Обозначение Характеристики Размеры Документация

Предохранители-выключатели-разъединители серии ПВР, предназначены для включения и выключения нагрузки с видимым разрывом, защиты от коротких замыканий и перегрузок трехфазных электрических цепей напряжением до 690 В переменного тока частоты 50/60 Гц и с номинальным напряжением постоянного тока до 440 В при токах до 160А включительно.

Соответствуют стандартам ГОСТ Р 50030.3-99 (МЭК 60947-3-99) «Аппаратура распределения и управления низковольтная. Выключатели, разъединители, выключатели-разъединители и комбинации их с предохранителями».

Токоведущие элементы изготовлены из электротехнической меди с гальваническим покрытием.

ПВР полностью заменяют конструкцию, состоящую из обычного рубильника, кабелей и держателей предохранителей, предназначены для установки внутри и снаружи помещений в шкафах со степенью защиты IP 34 и выше.

ПВР могут использоваться в качестве:

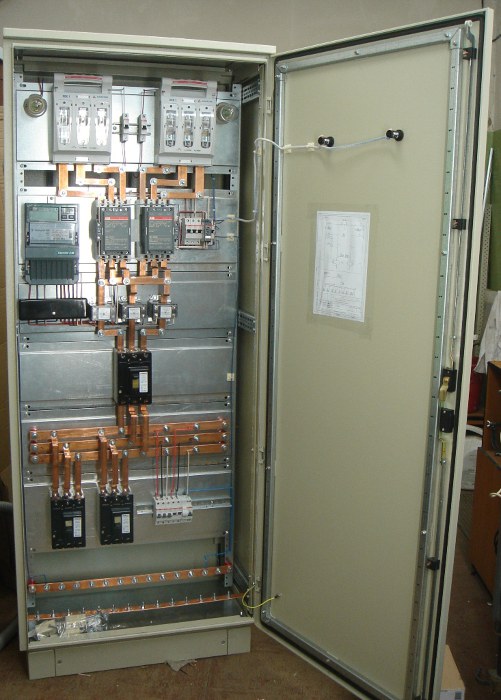

Аппаратов защиты в распределительных шкафах низкого напряжения трансформаторных подстанций

Аппаратов защиты питающих или отходящих кабельных линий
Выключателей нагрузки (главного рубильника)

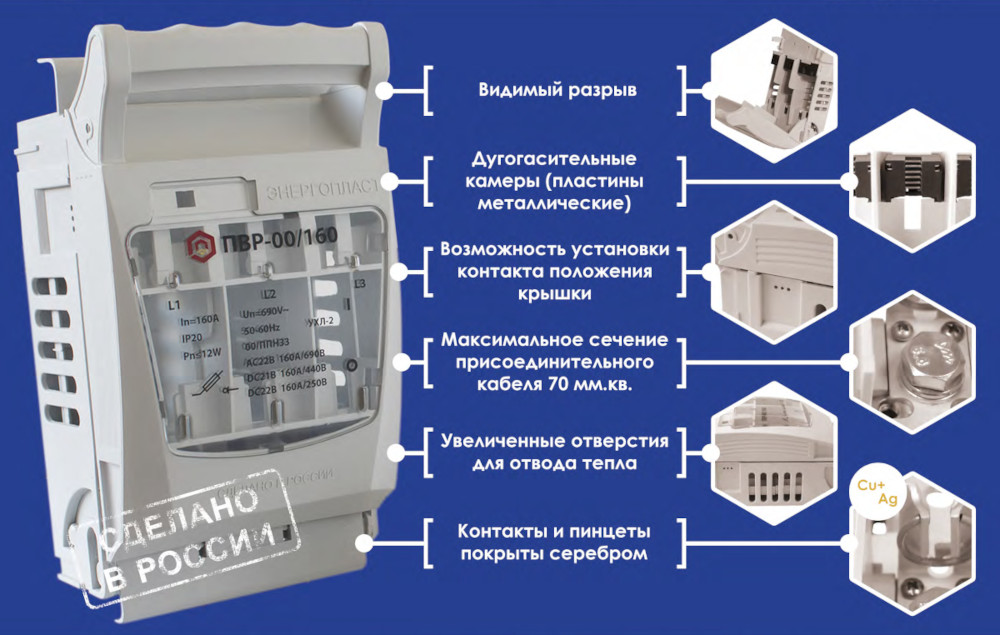

Конструкция состоит из следующих частей:

трехполюсного основания (устанавливается на панель или на токоведущие шины) оснащенного пружинными контактными губками для плавких предохранителей
2 защитных экранов, один из которых оснащен дугогасительными камерами
съемной блок-крышки под плавкие предохранители, осуществляющей трехфазное отключение нагрузки

Все пластиковые элементы выполнены из самозатухающего материала, не поддерживающего горения.

Принцип действия:

Блок-крышка с плавкими предохранителями устанавливаются на основание с защитными экранами.
Отключение производится путем оттягивания на себя блок – крышки.
После отключения блок-крышка из основания может быть извлечена.

Отключение фаз ПВР производится трехфазно.
Операции включения/отключения следует выполнять максимально быстро (рывком).

Качество коммутации в значительной степени определяется надежностью контакта ножа плавкого предохранителя и контактных губок, покрытых гальваническим серебром. В свою очередь, дополнительное усилие зажима губок обеспечивается с помощью стальных пружин, выполненных в виде разрезного кольца.

Благодаря наличию дугогасительных камер, а также двойному видимому разрыву, конструкция гарантирует безопасность обслуживающего персонала при отключении под нагрузкой.

Аппараты выпускаются на токи: до 160 А.

Соответствие нормам и стандартам

ПВР выпускаются серийно согласно ТУ 27.12.21–003–37299146-20 и соответствуют ГОСТР 50030.3-2012 (МЭК 60947 – 3:2008)

Условия эксплуатации

ППВР ARS должны эксплуатироваться внутри и снаружи помещений в шкафах со степенью защиты IP34 и выше.

Окружающая среда не должна содержать пыли, агрессивных газов и паров, с номинальными значениями климатических факторов по ГОСТ 15150 69 и ГОСТ 15543.1 89.

Температура окружающей среды (по ГОСТ 16708-77) от – 50 ˚С до + 55˚С, атмосфера типа II по ГОСТ 15150-69; высота над уровнем моря не более 2000 м; Относительная влажность воздуха 98% при температуре плюс 25˚С без конденсации и влаги.

Группа эксплуатации в части воздействия механических факторов – М3 по ГОСТ 17516.1 84. Сейсмостойкость не ниже 8 баллов по МSК-64 для встроенных элементов по ГОСТ 17516.1 90.

Степень защиты от воздействия окружающей среды по ГОСТ 14255-69 соответствует IP20.

По способу защиты человека от поражения электрическим током ПВР 00 соответствуют классу 0 по ГОСТ 12.2.007.0, по пожаробезопасности – требованиям ГОСТ 12.1.004.

Рабочее положение в пространстве – горизонтальное, вертикальное

Режим работы – продолжительный, прерывисто-продолжительный (с частотой переключений согласно класса 3 приложения А по ГОСТ 50030. 3-99 п.А.1.1.1.).

Выключатель-разъединитель с функцией защиты ПВР 1 3П 250A

Выключатель-разъединитель с функцией защиты ПВР 1 3П 250A | SQ0726-0002 TDM ELECTRIC цена, купить

Показать каталог ↑Скрыть каталог ↓

Уважаемые Клиенты! В связи со сложившейся ситуацией, просим Вас актуальные цены на продукцию уточнять у персональных менеджеров. Благодарим за взаимопонимание и сотрудничество!

Найти

Kорзинa

(пуста)

Низковольтное оборудование

Низковольтные устройства различного назначения и аксессуары
Пускорегулирующая аппаратура
Аксессуары для аппаратов защиты
Контакторы
Компоненты светосигнальной арматуры
Автоматы защиты двигателя

Автоматические выключатели модульные
Светосигнальная арматура в сборе
Элементы управления для светосигнальной арматуры
Выключатели нагрузки (рубильники)
- Рукоятка для силовых выключателей, разъединителей
- Выключатель-разъединитель нагрузки
- Выключатель, переключатель нагрузки
- Выключатель нагрузки (рубильник) с плавкими предохранителями
- Выключатель, разъединитель с плавким предохранителем
  - Выключатель, переключатель модульный для распределительного щита
  - Корпус с предохранительным выключателем-разъединителем нагрузки (рубильником)
- Измерительные приборы для установки в щит
- Автоматические выключатели стационарные
- Предохранители
- Автоматические выключатели дифференциального тока (диффавтоматы)
- Устройства защитного отключения (УЗО)
- Клеммные колодки
- Устройства оптической (световой) и акустической (звуковой) сигнализации
- Светосигнальная арматура на дин-рейку
- Автоматы селективной защиты
Электрооборудование
Кабель-Провод
Светотехника
Электроустановочные изделия
Общая рубрика
Отделка и декор
Инженерные системы
Инструмент и крепеж
Общестроительные материалы

Наименование	Наличие	Цена опт с НДС	Дата обновления	Добавить в корзину	Срок поставки
Выключатель-разъединитель с функцией защиты ПВР 1 3П 250A \| SQ0726-0002 \| TDM	Под заказ	4 254.35 р.	20.02.2023		От 30 дней

Условия поставки выключатель-разъединителя с функцией защиты ПВР 1 3П 250A | SQ0726-0002 TDM ELECTRIC

Выключатель-разъединитель с функцией защиты ПВР 1 3П 250A | SQ0726-0002 TDM ELECTRIC поставляется под заказ, срок изготовления уточняется по запросу.

Цена выключатель-разъединителя с функцией защиты ПВР 1 3П 250A | SQ0726-0002 TDM ELECTRIC зависит от общего объема заказа, для формирования максимально выгодного предложения, рекомендуем высылать полный перечень требуемого товара.

Похожие товары

Рубильник OptiBlock RBK 250А 3 полюса габарит 1 зажим болтовой – 140920 КЭАЗ (Курский электроаппаратный завод)	Под заказ	13 789.95 р.
Шинный выключатель-разъединитель с функцией защиты ШПВР 00 3П 160A \| SQ0726-0005 TDM ELECTRIC	Под заказ	2 790. 71 р.
Выключатель-разъединитель с функцией защиты ПВР 2 3П 400A \| SQ0726-0003 TDM ELECTRIC	Под заказ	6 147.63 р.
Выключатель-разъединитель УВРЭ 250А откидного типа под предохранители ППН (габ.1) EKF PROxima \| uvre-250	27	5 307.89 р.
Рубильник OptiBlock RBK 630А 3 полюса габарит зажим болтовой – 140926 КЭАЗ (Курский электроаппаратный завод)	Под заказ	28 426. 06 р.

Ножевой переключатель | Mersen Electric Power: предохранители, устройства защиты от перенапряжения, охлаждение и шины

Обзор

Mersen предлагает компактные, безопасные и надежные бортовые рубильники.
Эти устройства обеспечивают высокую производительность и надежность для тяжелых условий эксплуатации при очень ограниченном техническом обслуживании и в течение всего срока службы поезда.
Это устройство отвечает приложениям до 600 В постоянного тока.
Наша стандартная линейка ножевых выключателей тщательно разработана, чтобы соответствовать вашим техническим спецификациям в различных конфигурациях.
Mersen предлагает коммутатор, который удовлетворит ваши уникальные потребности.

Преимущества

Использование ножевого переключателя

Ножевые переключатели Mersen очень компактны и легки, имеют модульную и гибкую конструкцию, соответствующую конфигурации вашей электрической цепи.
Они управляются вручную с помощью изолированной рукоятки.
Они рассчитаны на 25 000 циклов (открытие-закрытие)
Чтобы гарантировать эту эффективность, Mersen проводит их внутренние и внешние испытания.

Возможности

Индивидуально для ваших нужд

Рубильник может работать при напряжении 600 В постоянного тока и 800 А.
NEMA 4

Они построены по модульной и гибкой концепции, где вы можете выбрать:

Записи и существующие
Текущее значение
Запирающее устройство для обеспечения безопасности (с помощью ключа или навесных замков)
Количество микропереключателей на позицию

Затем вы получаете индивидуальные устройства, адаптированные к вашим техническим условиям.

Руководство по проектированию

Значение напряжения

Напряжение ножевого переключателя составляет 600 В постоянного тока.

Текущее значение

Текущее значение ножевого переключателя составляет до 1200 ампер.

Количество полюсов и позиций (модульная концепция)

Конфигурация 1 полюс – 4 позиции

Положение движения
Вспомогательная позиция
Открыть
Положение силового коллектора

Модульная конструкция

Вы можете настроить устройство, выбрав следующие характеристики и функции:

Входы и выходы
Текущее значение
Количество микропереключателей на позицию
Система блокировки и защита от открывания крышки

Срок службы и количество циклов

Эти устройства очень просты в обслуживании и служат в течение всего срока службы поезда. Первая операция технического обслуживания дается на 25.000 операций.

Комплекты запасных частей

Mersen поставит вам все комплекты запасных частей, чтобы гарантировать надежность и увеличить срок службы вашего продукта.

Комплект для замены полюсов
Комплект для замены микропереключателя,
все необходимые компоненты

Обучение и помощь

Команда дизайнеров Mersen готова оказать поддержку вашей команде по проектированию и техническому обслуживанию, особенно в отношении интеллектуальных и подключенных функций.
Сервисная служба Mersen может обучить вашу команду технического обслуживания настройке и обслуживанию ваших установок по всему миру.

Инструменты

Помимо запасных частей, компания Mersen может предоставить необходимые инструменты для идеальной настройки вашего оборудования в соответствии с техническими требованиями вашей сети и оптимизации их использования.

LCC; РАМН; Типовые испытания

Команда Mersen проводит типовые испытания и различные исследования (стоимость жизненного цикла, RAMS, FMEA, экологический дизайн и возможность вторичной переработки и т. д.), чтобы обеспечить надежность вашего оборудования и его соответствие стандартам и законодательству.
