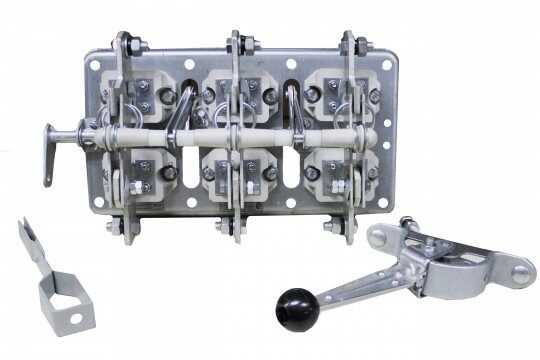

Рубильник РПС-2/1 250А с левым приводом

Описание

Во-первых рубильник РПС-2/1 250А с левым приводом предназначен для защиты, пропускания номинальных токов, нечастых (не более шести раз в час).

Во-вторых рубильник РПС-2/1 250А с левым приводом предназначен для неавтоматических включений и отключений без нагрузки электрических цепей переменного тока номинальным напряжением до 500 В и частотой 50 Гц в устройствах распределения электрической энергии.

В-третьих рубильник РПС-2/1 250А с левым приводом предназначен для установки в закрытых распределительных щитах, шкафах. А также других устройствах распределения электрической энергии.

Краткое описание рубильника РПС-2

Во-первых рубильник РПС-2/1 250А с левым приводом представляет собой коммутационный аппарат с тремя полюсами У него присутствует смонтированная на общей плите контактная система ножевого типа. Она соединена последовательно с плавкими предохранителями.

Во-вторых система рубильника состоит из контактных ножей. А также шарнирных и контактных стоек. Необходимое контактное усилие на стойках обеспечивается пружинами. А на шарнирных стойках — сферическими шайбами.

В-третьих контактные ножи жестко связаны с валом. Вал приводится в движение скобой В свою очередь скоба непосредственно соединена с ручным приводом.

Структура условного обозначения рубильника

Рубильник РПС-2/1 250А с левым приводом:

Р — рубильник
П — с предохранителями
С — с смещенным боковым приводом
2 — условное обозначение номинального тока (250 Ампер)
1 — условное обозначение длины вала (1 — 180 мм, 2 — 215 мм)
П (Л) – боковой привод и рукоятка смещена вправо (влево)
250А — номинальный ток, Ампер
УХЛ3 — климатическое исполнение и категория размещения по ГОСТ 15150

Технические характеристики рубильника РПС-2

Режим работы — продолжительный
Температура воздуха от -45ºС до +40ºС
Высота над уровнем моря не более 2000м
Безотказная наработка — не менее 18000ч.
Рабочее положение — вертикальное. Однако допускается отклонение не более 5º
Гарантийный срок 3 года с момента использования
Соответствуют требованиям ГОСТ Р 50030.3-99 (МЭК 60947-3-99)

Рубильник РПС-2/1 250А с левым приводом:

Наименование	Единица измерения	Значение
Номинальное рабочее напряжение (U_e)	В	380
Номинальная рабочая частота	Гц	50
Номинальное напряжение изоляции (U_i)	В	660
Номинальный рабочий ток (I_e)	A	250
Номинальный условный ток короткого замыкания (I_cc)	кА	20
Работоспособность в процессе эксплуатации (Коммутационная износостойкость), не менее	циклов ВО	500
Механическая износостойкость, не менее	циклов ВО	2500
Номинальный ток плавких предохранителей	А	250
Максимальные потери мощности на плавких вставках	Вт	34
Габаритные размеры	мм	350x360x136
Масса, не более	кг	7

Вопросы по рубильнику с левым приводом вы можете задать по телефону +7(499) 394-00-15, прочитать на нашем сайте или по почте.

Другие рубильники РПС на нашем сайте.

Рубильники РПС (РПС-1, 100А; РПС-2, 250А; РПС-4, 400А)

127282, Москва, ул. Полярная д 31Б, стр 16

+7 (499) 290-30-16 [email protected]

+7 (495) 973-16-54

Обеспечим выгодные цены . Пишите [email protected]

Уточняйте цены по тел. (499) 290-30-16, (495) 973-16-54, 740-42-64

Цена на рубильники РПС с НДС
	Наименование	Ед.	Цена/руб
	Рубильник РПС 1/1 Л 100А Саратов	Штука	2 601,63
	Рубильник РПС 1/1 П 100А Саратов	Штука	2 601,63
	Рубильник РПС 2/1 Л 250А Саратов	Штука	2 920,47
	Рубильник РПС 2/1 П 250А Саратов	Штука	2 920,47
	Рубильник РПС 4/1 Л 400А Саратов	Штука	3 468,84
	Рубильник РПС 4/1 П 400А Саратов	Штука	3 468,84

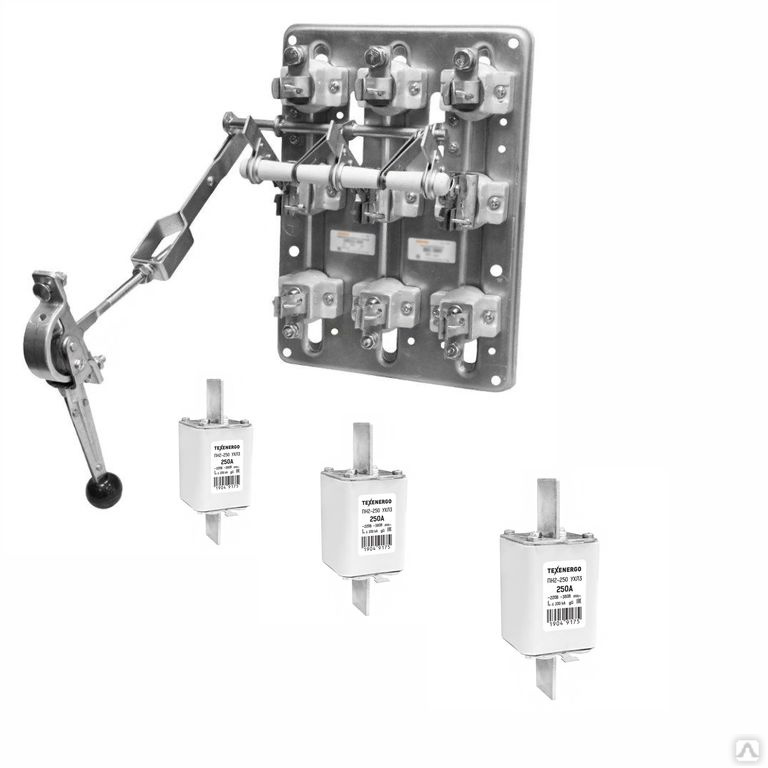

Рубильники РПС-2-250А с предохранителями на общей плите с боковым смещенным приводом, открытого

исполнения, трехполюсные, с ручным приводом зависимого действия, для переднего

присоединения проводников, обладающие свойствами разъединителей предназначены для нечастых (не более 6 в час) неавтоматических коммутаций электрических цепей переменного тока частотой 50 Гц, напряжением 380В.

В рубильниках РПС с предохранителями на общей плите используются предохранители ПН-2 100А, 250А, 400А.

Структура условного обозначения рубильника РПС:

Рубильник РПС-2 П, 250А У3

РП – условное обозначения аппарата, рубильник с предохранителями;
С – условное обозначение вида привода, боковой смещенный;
1/ – условное обозначение номинального тока, 1 – 100А, 2 – 250А, 4 – 400А;
1 – условное обозначение длины вала,
– для рубильников с боковым смещенным приводом: 1 – 180 мм, 2 – 215 мм;
– для рубильников с боковой рукояткой: 1 – 170 мм, 2 – 205 мм;
П – условное обозначение исполнения бокового смещенного привода и боковой рукоятки: П – правое, Л – левое
100А – номинальный ток, А;
У3 – вид климатического исполнения по ГОСТ 15150.

Габариты и размеры рубильника РПС:

Технические характеристики рубильника РПС2-250:

Категория применения по ГОСТ Р 50030. 3	АС-20В
Вид климатического исполнения	У3
Номинальный режим эксплуатации	Продолжительный
Класс защиты от поражения электрическим током	0
Степень защиты	IP00
Номинальное рабочее напряжение	380В
Номинальные рабочие токи	250А,
Номинальная частота переменного тока	50 Гц
Номинальная включающая и отключающая способность рубильников в электрических цепях переменного тока при напряжении равном 1,05 Ue, коэффициенте мощности 0,95 при токе 1,5 Ie для аппаратов 250А, 400А	не менее 10 циклов <ВО>
Работоспособность в процессе эксплуатации в электрических цепях переменного тока при номинальном наоэффициенте мощности 0,95 при токе равном 0,5 Ie для аппаратов 250 и 400А	не менее 500 циклов <ВО>
Номинальный условный ток короткого замыкания	100А – 20кА; 250А – 20кА; 400А – 30кА
Механическая износостойкость аппаратов	Не менее 2500 циклов <ВО>
Максимальное количество и сечение проводников, присоединяемых к одному выводу рубильника и предохранителя	2х70
