Рубильники РПС (РПС-1 100А; РПС-2 250А; РПС-4 400А, РПС-6 630А)

Обеспечим выгодные цены . Пишите   [email protected]

Рубильники РПС.  (РПС1 100А; РПС2 250А; РПС4 400А, РПС6 630А).

Рубильник типа РПС открытого исполнения, со смещенным приводом и предохранителями предназначен для защиты от токов КЗ, длительных токов перегрузки и нечастых неавтоматических коммутаций электрических цепей переменного тока частотой 50 Гц напряжением до 380 В и устанавливается в силовых распределительных щитах, шкафах, ящиках и других устройствах распределения электроэнергии.

Структура условного обозначения:РПС-Х/Х Х У3:
РПС – рубильник с предохранителями со смещенным приводом;
Х – номинальный ток: 1 – 100А; 2 – 250А; 4 – 400А 6-630А;
Х – длина вала: 1 – 234мм; 2 – 269мм;
Х – расположение привода: П – правое; Л – левое;
У3 – климатическое исполнение и категория размещения У3 по

ГОСТ 15150-69.





Уточняйте цены по тел. +7 (499) 290-30-16, (495) 973-16-54



Цена на рубильники РПС с НДС
 НаименованиеЕд.Цена/руб
Рубильник РПС 1/1 Л 100А СаратовШтука2 901,63
Рубильник РПС 1/1 П 100А СаратовШтука2 901,63
Рубильник РПС 2/1 Л 250А СаратовШтука2 920,47
Рубильник РПС 2/1 П 250А СаратовШтука2 920,47
Рубильник РПС 4/1 Л 400А СаратовШтука3 768,84
Рубильник РПС 4/1 П 400А СаратовШтука3 768,84

Условия эксплуатации рубильника:



Высота над уровнем моря не более 2000м.
Виброустойчивость – до 35 Гц.
Окружающая среда невзрывоопасная, ненасыщенная пылью, водяными парами или газами, разрушающими металл и изоляцию.
Рубильник не предназначен для установки в местах, подверженных вибрациям выше указанных, а также испытывающих ударные нагрузки.
Рабочее положение рубильника в пространстве вертикальное с отклонением не более 5° в любую сторону.

Степень защиты IР00 по ГОСТ 14254-96.

Монтаж и эксплуатация рубильника осуществляется в соответствии с действующими “Правилами технической эксплуатации электроустановок потребителей” и “Правилами техники безопасности при эксплуатации электроустановок потребителей”. Недопустимо включение и отключение рубильника под нагрузкой при открытых крышках и дверях устройств, в которые он встроен. Плита рубильника должна быть надежно заземлена. Все подготовительные и ремонтные работы должны проводиться при снятом с рубильника напряжении. Допускается проводить смену предохранителей под напряжением (в обесточенном состоянии) при помощи специальной  изоляционной рукоятки рукой с надетой диэлектрической перчаткой.

Технические характеристики РПС:

  • Номинальное напряжение, В – 380;

  • Номинальный ток, А – 100, 250, 400, 630;

  • Число полюсов – 3;

  • Номинальный режим работы – продолжительный;

  • Допустимая частота включений, вкл/ч, не более – 6

  Рубильник представляет собой металлическую плиту, на которой установлены фарфоровые изоляторы с закрепленными на них контактными стойками (шарнирными и врубными). В шарнирных стойках подвижно закреплены ножи. Ножи жестко связаны между собой изоляционными втулками и стальной осью, что обеспечивает одновременное включение или отключение всех трех фаз. С осью, соединяющей ножи, через систему рычагов связан вал, поворотом которого осуществляется включение и отключение рубильника. Шарнирная стойка рубильника конструктивно объединена с контактной стойкой предохранителя. Рубильник комплектуется предохранителями серии ПН2 на 100, 250, 400 А, 630А и ручным рычажным приводом типа П-38.

Рубильник устанавливается вертикально, шарнирными узлами вниз. Места диаметром 20 мм вокруг двух отверстий, выделенных знаком “Земля” и предназначенных для крепления рубильника к металлоконструкции, должны быть зачищены до металлического блеска и смазаны нейтральной смазкой. При установке рубильника на нетокопроводящие конструкции под одну из крепежных деталей в месте зачистки закладывают проводник, который вторым концом подсоединяется к заземленным элементам. Контактные выводы рубильника обеспечивают присоединение как медных, так и алюминиевых проводников (шин, проводов, кабелей). При этом провода и кабели должны быть оконцованы кабельными наконечниками.

  Поверхности шин или кабельных наконечников в месте присоединения должны быть плоскопараллельными, металлически чистыми и защищены от коррозии нейтральной смазкой. Такие же требования предъявляются к контактным выводам рубильника. Перед вводом рубильника в эксплуатацию с него удаляются загрязнения и заводская смазка, а все трущиеся и контактные поверхности покрываются смазкой ЦИАТИМ-201 ГОСТ 6267-74 или другой аналогичной ей.

Контактные ножи должны входить в стойки прямо по их оси, обеспечивая надежный контакт по всей линии соприкосновения со стойками.
Качество соприкосновения проверяется щупом 0,05 мм, который не должен проходить более чем на одну треть контактной поверхности. Затяжка гаек, винтов, болтов, крепящих рубильник, отдельных его элементов и подсоединяемых проводников, должна производиться без рывков до отказа с усилием не более 15 кгс.

В комплект поставки входят: рубильник, привод П-38, предохранители – 3 шт., паспорт – 1 экз. на отгружаемую партию.





Рубильники РПС, РПС -1, РПС-2, РПС-4, РПС-100А, рубильник РПс, РПС-250 А, РПС-400П, РПС-630А, рубильник рпс правый, рубильник рпс левый, рубильник

Главная / Рубильники РБ, РС, РПБ, РПС, РПЦ, серии Р, переключатели ПБ, ПЦ / Рубильники РПС

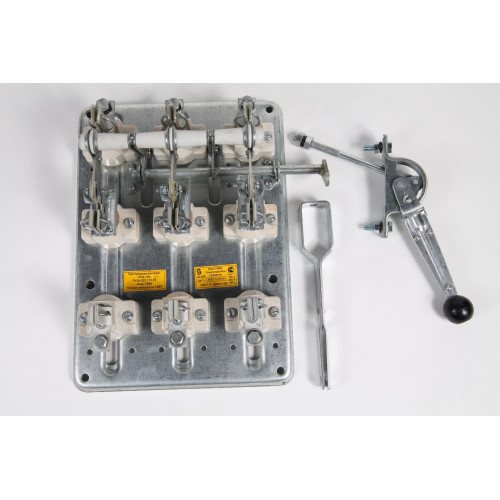

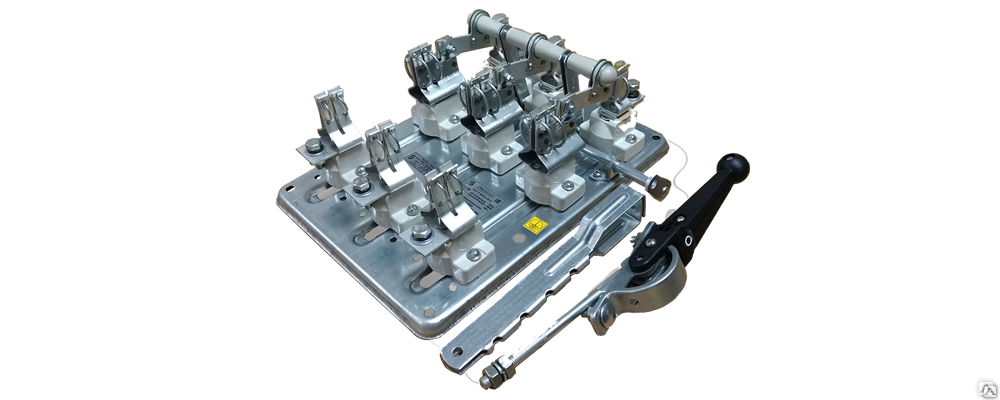

Рубильник РПС

Рубильники серии РПС предназначены для пропускания номинальных токов, включения и отключения без нагрузки электрических цепей номинальным напряжением до 500 В переменного тока номинальной частоты 50 и 60 Гц в устройствах распределения электрической энергии. Токоведущие элементы изготавливаются из высококачественной меди марки М1. В рубильниках РПС с предохранителями на общей плите серии РП используется предохранители серии ПН 2 ТУ 16-522.113-75, для рубильников на 630А-ППН-39 ТУ 3424-005-05755764-96

 Структура условного обозначения рубильников РП

РП

Х-

Х/

Х

Х

У3

РП

Условное обозначение аппарата

Х-

Условное обозначение вида привода

Ц-центральный   С-боковой (смещенный привод) Б-боковая рукоятка

Х/

Условное обозначение номинального тока

1 – 100А 2 – 250А 4 – 400А 6 – 630А

Х

Условное обозначение длины вала (смещение привода от центра аппарата)

Для рубильников с боковым (смещённым) приводом на ток 100, 250, 400А: 1-180мм; для рубильников с боковой рукояткой на ток 100, 200, 400А: 1-170мм

Х

Условное обозначение исполнения бокового (смещённого) привода и боковой рукоятки

Л – левое; П – павое

У3

Вид климатического исполнения

По ГОСТ 15150

Конструкция рубильников РПС

Основными частями рубильников являются ножи, контактные и осевые стойки, смонтированные на общей плите.


Рубильники РП имеют по одному ряду осевых и контактных стоек (по 3 шт.).  Необходимое контактное нажатие на контактных стойках обеспечивается  пружинами, на осевых – сферическими шайбами.
У рубильников со смещенным приводом ножи жестко связаны с валом, который приводится в  движение скобой, непосредственно соединенной с рычажным приводом.
Рукоятка привода съемная, снимается только в отключенном положении аппарата. Выводы рубильников допускают присоединение проводов и кабелей с медными и  алюминиевыми жилами, а так же медных и алюминиевых шин. Все резьбовые  соединения аппаратов предохранены от самоотвинчивания.
Включенное и отключенное положение аппарата указывается положением рукоятки привода. Исполнение рубильников открытое.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Наименование характеристики   РПС-1
РПС-2 РПС-4 РПС-6 РПС-10 РПС-16
Номинальное рабочее напряжение (Ue),  В380380380500500500
Номинальная рабочая частота, Гц50 и 6050 и 6050 и 6050 и 6050 и 6050 и 60
Номинальное напряжение изоляции (Ui),  В660660660660660660
Номинальный рабочий ток (Ie), А10025040063010001600
                       АС-20 В
Номинальный условный ток короткого замыкания (действующее значение периодической составляющей) (Icc), кА202030325050
Работоспособность в процессе эксплуатации в электрических цепях переменного тока при номинальном напряжении, cos φ=0,95 при токе равном 0,5 Ie для аппаратов на 250 и 400 А; при токе равном 0,3 Ie для аппаратов на 630, 1000 и 1600 А (Коммутационная износостойкость)не менее 500 циклов ВО
Механическая износостойкостьне менее 2500 циклов ВО
Встраиваемые плавкие предохранители ПН2-100ПН2-250ПН2-400ППН-39ППН-41ППН-41
ТУ3424-015-05755766-2006
Номинальный ток плавких предохранителей, А10025040063010001600
Максимальные потери мощности плавких вставок, Вт163456488490
Стандартное присоединениеМ8М10М12М12М12М16
  • Рубильник РПС 1/1 100 А л/п
  • Рубильник РПС 2/1 250А л/п
  • Рубильник РПС 4/1 400А л/п
  • Рубильник РПС 6/1 630А л/п
