Рубка в тисках Категория: Рубка металла Рубка в тисках В тисках производят рубку листового и полосового материалов, а также широких поверхностей. Рубка листового материала ведется только по уровню губок тисков. На рис. 1, а, б показана стальная пластина с размеченным на ней контуром клина. Рассмотрим, как вырубить клин в тисках. Для этой работы нужны тиски, зубило, молоток. Рис. 1. Чертеж детали (а) и размеченная заготовка (б). Способ выполнения работы: 5) разжать тиски, переставить пластину противоположной риской (противоположной стороной) кверху и вновь зажать ее так, чтобы риска была на уровне губок тисков; 6) произвести обрубку излишка металла по риске с этой стороны; Рис. Рубка полосового материала. Детали из полосового материала рубят в тисках по уровню губок или же по рискам, расположенным выше тисков. Слой металла толщиной до 1,5 мм обрубают за один проход, толщиной 3 мм — за два прохода. Более толстые слои обрубают, применяя крейцмейсель, которым предварительно прорубают узкие канавки; образовавшиеся выступы срубают зубилом (рис. 3). Рубка широких поверхностей. При рубке широких поверхностей слой металла срубают в два приемам сначала крейцмейселем прорубают канавки, затем зубилом срубают выступы. При рубке с применением крейцмейселя предварительно срубают зубилом на ребре заготовки скос. Затем на верхней поверхности и на скосе размечают расстояния между канавками (каждый промежуток должен быть равен примерно 3Д длины режущей кромки зубила) и вдоль скоса наносят риски для отметки глубины каждого прохода. Рис. 4. Рубка широких поверхностей: а — прорубание канавок крейцмейселем, б — обрубка выступов зубилом После этого размеченную заготовку зажимают в тисках выше уровня губок на 4—8 мм и приступают к рубке. Толщина с-гружки при каждом проходе крейцмейселя от 0,5 до 1 мм, а при обрубании выступов зубилом от 1 до 2 мм. При рубке как крейцмейселем, так и зубилом оставляют слой металла 0,5— 1 мм для чистовой обработки зубилом. Если после рубки поверхность должна еще опиливаться напильником, то при чистовой рубке оставляют припуск 0,5 мм под опиливание. Рис. 3. Рубка полосового материала а —прорубание канавок крейцмейселем в толстой стальной полосе, б — обрубание выступов зубилом На рис. 4 показана стальная плитка, у которой нужно обрубить верхнюю широкую поверхность так, чтобы она была параллельна нижней поверхности. Для этой работы необходимы тиски, разметочная плита, рейсмус, масштабная линейка, кернер, зубило, молоток, мел. Способ выполнения: 7) взять крейцмейсель и прорубить по разметке первую канавку от правого края, снимая при каждом проходе стружку толщиной приблизительно 1 мм; оставить слой металла около 0,5 мм (минимально) для чистовой рубки; 8) таким же образом прорубить крейцмейселем остальные канавки; 9) положить на верстак крейцмейсель и взять зубило; 10) обрубить зубилом первый выступ с правой стороны плитки, снимая за каждый проход зубила стружку толщиной 1 мм; оставить .  слой металла около 0,5 мм для чистовой обрубки;11) таким же образом обрубить все остальные выступы плитки; 12) произвести чистовую обрубку (выравнивание) зубилом всей поверхности плитки, снимая стружку толщиной 0,5 мм; Прорубание крейцмейселем или канавочником криволинейных канавок (рис. 5). Размечают направление канавок на обрабатываемой поверхности, затем зажимают деталь в тисках размеченной поверхностью кверху и приступают к рубке. Сначала крейцмейселем или канавочником, нанося легкие удары молотком, по нанесенным рискам намечают след канавок. После этого прорубают канавки с одного прохода глубиной 1,5—2 мм. Чистовой рубкой выравнивают образовавшиеся в канавках неровности и придают им одинаковую ширину и глубину на всем протяжении. Рис. 5. Прорубание криволинейных канавок: 1 — на плоской поверхности, б—на криволинейной поверхности (во вкладыше подшипника) Прорубание канавок и щелей (продольных или поперечных) в газовых или других трубах. Перед тем как приступить к рубке, в начале к в конце вырубаемой канавки просверливают отверстия диаметром, равным ширине канавки. Обрабатываемую трубку зажимают в тиски в специальных нагубни-ках. Перерубание чугунных труб (рис. 7). Встречаются случаи, когда нужно укоротить чугунную трубу или отрубить от нее для какой-нибудь надобности кусок. Эта работа выполняется крейцмейселем или зубилом. Сначала размечают по окружности трубы линию переруба, затем укладывают трубу на деревянные подкладки или мешки с песком и приступают к рубке. Перерубать трубу на весу нельзя, так как тогда в местах рубки могут появиться продольные трещины. Во время работы трубу надо постепенно поворачивать вокруг ее оси и передвигать зубило по риске. После нескольких полных оборотов трубы надрубленная часть легко отделяется. Рис. 6. Прорубание канавок и щелей в трубе специальным крейцмейселем: 1 – крейцмейсель, 2 — труба (в сечении) с врезавшимся крейцмейселем, 3 — стружка Для перерубки чугунных труб большого диаметра размечают по их окружности линию переруба и на ней просверливают отверстия на равных расстояниях одно от другого. Рис. 7. Перерубание чугунных труб Реклама:Читать далее:Рубка на плите и на наковальне
Статьи по теме:
Главная → Справочник → Статьи → Блог → Форум |
2. Рубка листового материала
Эта работа (рис. 6) производится специальным крейцмейселем, имеющим четыре режущие кромки, а с торцовой режущей стороны — вогнутую по дуге поверхность.
В отверстия туго забивают деревянные клинья. После этого надрубают промежутки между отверстиями зубилом или крейцмейсе-лем по риске по всей линии переруба, постепенно поворачивая трубу вокруг ее оси. Так продолжают надрубку с поворотом трубы до тех пор, пока отрубаемая часть не отделится от трубы.§ 4.

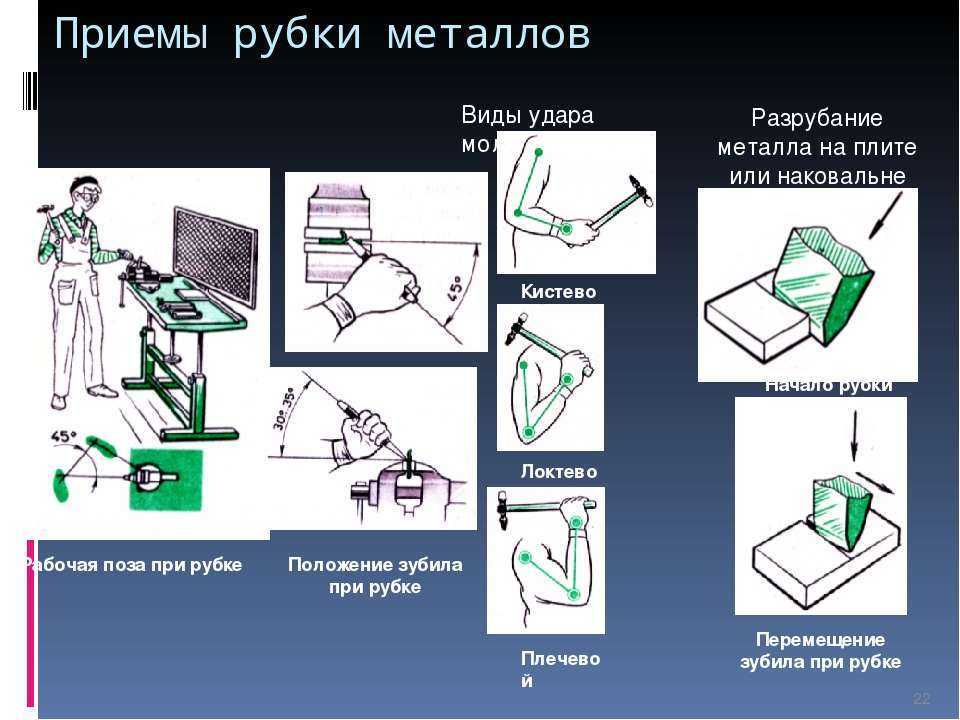

Правила и приемы рубки металла / Глава II. Рубка металла / Слесарно-заготовительные операции / Санитарно-технические работыПроизводительность и чистота рубки металла зависят от правильных приемов работы. При рубке стоять надо устойчиво и прямо, в пол-оборота к тискам. Молоток полагается держать за ручку на расстоянии 15— 20 мм от конца, нанося им сильные удары по центру головка зубила. При этом следует смотреть на лезвие зубила, а не на его головку, в противном случае лезвие пойдет неправильно. Зубило держат таким образом, чтобы расстояние от ударной части до руки было не менее 20—25 мм.
На рис. 7 показано правильное положение корпуса и ног рабочего и приемы хватки молотка и зубила. Заготовки из листовой или сортовой стали можно обрубать в тисках по уровню губок или по рискам сверх уровня губок тисков.
Рис. 7. Положение корпуса и ног рабочего у тисков при рубке и приемы хватки инструмента:
а — локтевой замах, б — плечевой замах
При рубке на уровне губок
тисков (рис.
8, а, б) заготовку зажимают прочно в тиски так, чтобы ее верхнее
ребро выступало выше губок на 3—4 мм, и срубают первую стружку на всю длину
заготовки. Затем заготовку переставляют в тисках так, чтобы верхнее ребро
выступало на 3—4 мм сверх уровня губок тисков, и срубают вторую стружку. Так
последовательно обрубают изделие до требуемого размера.

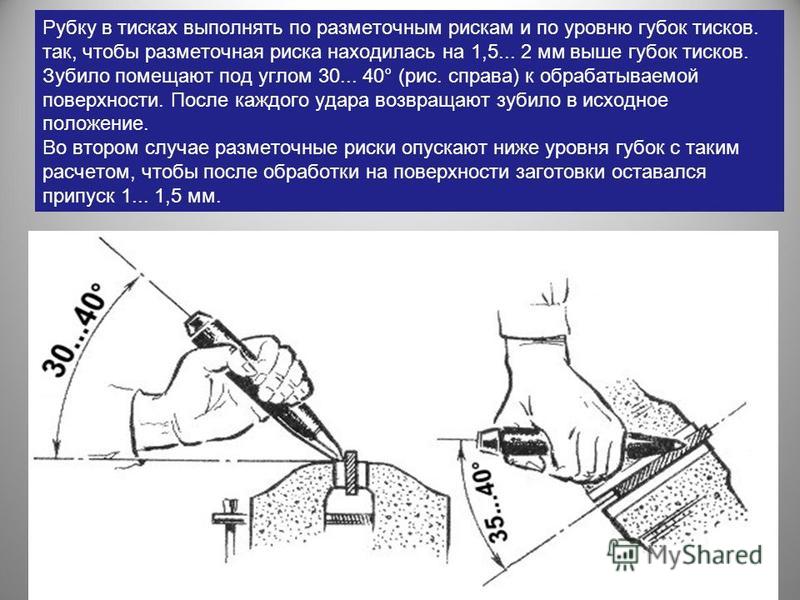

При рубке выше уровня губок тисков (рис. 8, в) по рискам заготовку зажимают в тиски, чтобы размеченная риска была выше уровня губок тисков и параллельна им. Рубку производят по размеченным рискам последовательно, как и при рубке по уровню губок тисков. Лезвие зубила при рубке должно быть расположено под углом 45° к обрубаемому металлу, а головка приподнята кверху под углом 25—40°. При таком расположении зубила линия срубания будет ровной и рубка будет производиться быстрее.
Большой слой металла на
широкой плоскости заготовки срубают следующим образом: заготовку зажимают в
тиски, зубилом обрубают фаску, крейцмейселем прорубают поперечные канавки, а
затем зубилом срубают выступающие грани.
При прорубании канавок крейцмейселем
толщина стружки должна быть не более 1 мм, а при срубании выступающих граней
зубилом — от 1 до 2 мм.

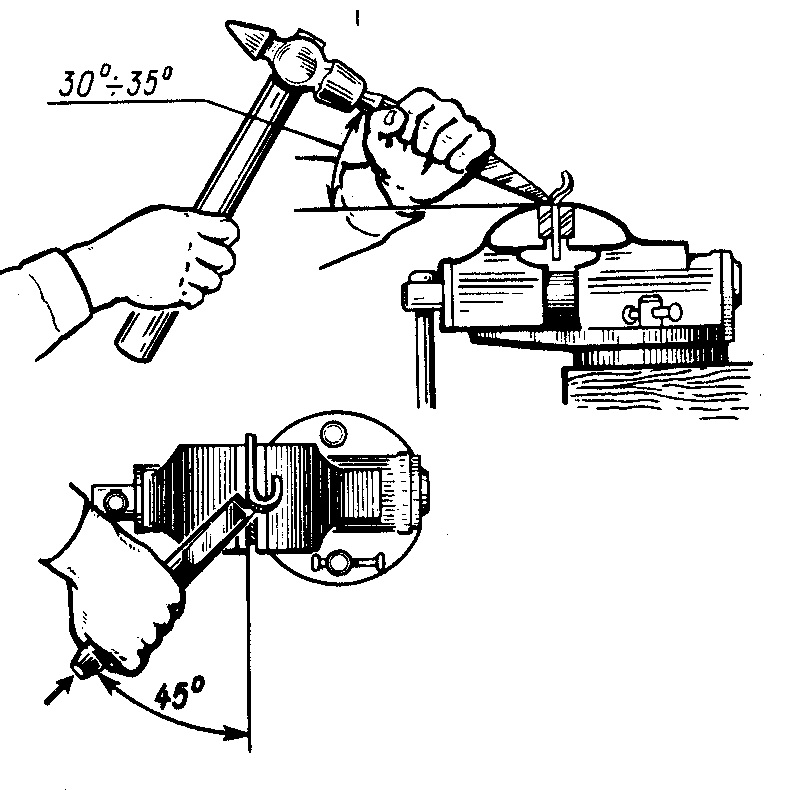

Рис. 8. Расположение зубила при рубке в тисках:
а — на уровне губок тисков (вид спереди), б—то же, (вид сверху), в — выше уровня тисков
Рис. 9. Приемы перерубки полосовой стали на наковальне (вертикальная рубка)

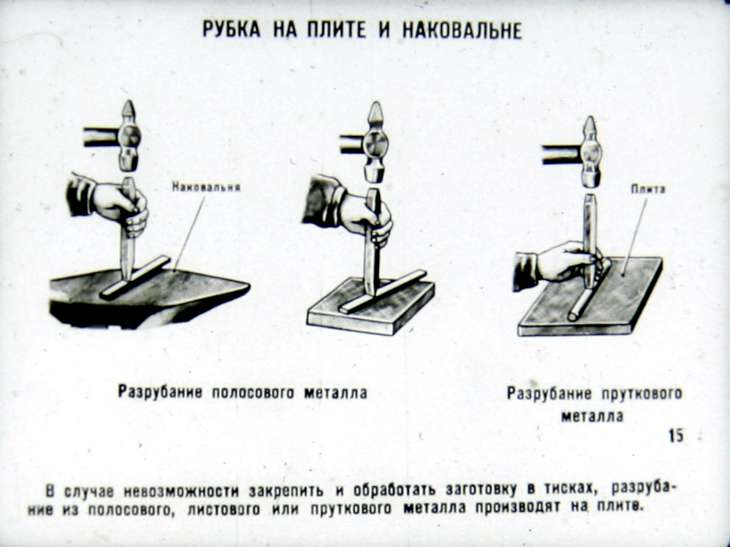

Полосовую сталь перерубают на плите или наковальне (рис. 9). Предварительно на обе стороны полосы мелом наносят линии переруба. Затем уложив полосу на наковальню, устанавливают слесарное зубило вертикально на размеченной риске и сильными ударами слесарного молотка надрубают полосу на половину ее толщины. Потом полосу переворачивают, надрубают с другой стороны и отламывают отрубаемую часть.
Круглый металл перерубают
таким же образом, с поворотом прутка после каждого удара. Надрубив пруток по
всей окружности на достаточную глубину, отламывают отрубаемую часть.
Углеродистую и легированную конструкционную сталь толщиной до 20—25 мм можно перерубать в холодном состоянии на плите или наковальне с помощью кузнечных зубил (рис. 10, а, б) и кувалд (рис. 10, в, г). Для этого на две или четыре стороны заготовки наносят мелом линии переруба. Затем металл укладывают на наковальне, устанавливают вертикально кузнечное зубило на линии разметки и сильными ударами кувалды надрубают металл по всей этой линии на требуемую глубину, постепенно переставляя зубило. Так же надрубают металл с другой стороны или со всех четырех сторон, после чего отламывают отрубаемую часть.
Для ускорения и упрощения
рубки применяют вспомогательный инструмент — нижник (подсечку). Подсечку
хвостовиком вставляют в квадратное отверстие нашвальни, затем заготовку кладут
на подсечку, а сверху устанавливают кузнечное зубило, как показано на рис. 10,
д, и кувалдой наносят удары по зубилу. Таким образом происходит одновременная
рубка металла с двух сторон зубилом и подсечкой.
Рис. 10. Инструмент для перерубки толстой стали в холодном состоянии:
9, 6 — кузнечные зубила, в — кувалда остроносая, г —кувалда тупоносая, д — положение зубила и подсечки при рубке
Рис. 11. Перерубка чугунной трубы: а — положение трубы и инструмента, 6 — правильное положение зубила
Чугунные трубы перерубают
зубилом на деревянных подкладках. Сначала по окружности трубы мелом намечают
линию переруба, затем, подложив под трубу подкладки, за два-три прохода
подрубают трубу зубилом по линии разметки (рис. 11,а), постепенно поворачивая ее.
Проверив глубину прорубленной канавки, которая должна составлять не менее 7з
толщины стенки трубы, легкими ударами молотка отделяют часть трубы. Зубило при
работе нужно держать перпендикулярно оси трубы (рис. 11,6). Торец трубы в месте
переруба должен быть ровным, перпендикулярным оси трубы и совпадать с
намеченной линией переруба.
Правильность торца проверяют на глаз и контролируют
угольником.
