РУБКА МЕТАЛЛА Цель и назначение слесарной рубки

ДОМАШНИЙ СЛЕСАРЬ

Рубкой называется слесарная операция, при которой с помощью режущего инструмента (зубила, крейцмейселя или канавочника) и ударного инструмента (слесарного молотка) с. заготовки или детали удаляются лишние слои металла или заготовка разрубается на части.

Рубка производится в тех случаях, когда не требуется высокой точности обработки. Точность обработки, достигаемая при рубке, составляет 0,4—0,7 мм.

Рубка применяется для удаления (срубания) с заготовки больших неровностей (шероховатостей), снятия твердой корки, окалины, заусенцев, острых углов кромок на литых и штампованных деталях, для вырубания шпоночных пазов, смазочных канавок, для разделки трещин в деталях под сварку (разделка кромок), срубания головок заклепок при их удалении, вырубания отверстий в листовом материале.

Кроме того, рубка применяется тогда, когда необходимо от пруткового, полосового или листового материала отрубить какую-то часть.

Производится рубка в тисках, на плите или на наковальне. Заготовки и отливки мелких размеров при рубке закрепляются в стуловых тисках. Обрубка дефектов сварных швов и приливов в крупных деталях осуществляется на месте.

Рубка металла ручным зубилом — очень трудоемкая и тяжелая операция. Поэтому необходимо стремиться максимально ее механизировать.

Средствами механизации рубки металла являются: замена обрубки обработкой абразивным инструментом, а также замена ручного зубила пневматическим или электрическим рубильным молотком.

Приступая к рубке, слесарь должен подготовить свое рабочее место. Достав из верстачного ящика зубило и молоток, он располагает зубило на верстаке с левой стороны тисков режущей кромкой к себе, а молоток — с правой стороны тисков бойком, направленным к тискам.

Большое значение для рубки имеет правильное положение корпуса слесаря. При рубке надо стоять у тисков устойчиво, вполоборота к ним; корпус рабочего должен находиться левее оси тисков. Левую ногу выставлять на полшага вперед так, чтобы ось ступни располагалась под углом 70—75° по отношению к тискам. Правую ногу немного отставить назад, развернув ступню под углом 40—45° по отношению к оси тисков.

Молоток необходимо брать за рукоятку так, чтобы рука находилась на расстоянии 20—30 мм от конца рукоятки (рис. 32, а). Рукоятку обхватывают четырьмя пальцами и прижимают к ладони; при, этом большой палец накладывают на указательный и все пальцы крепко сжимают. Держать зубило, надо левой рукой, не сжимая сильно пальцы, на расстоянии 20— 30 мм от головки (рис. 32, б).

Рис. 32. Приемы держания инструмента при рубке

Рис. 33. Приемы рубки: а — по уровню губки тисков; 6 — по разметочным рискам; в — при малом угле наклона зубила; г — при большом угле наклона зубила

В процессе рубки зубило должно направляться под углом 30—35° по отношению к обрабатываемой поверхности (рис. рис. 33, а). При меньшем угле наклона оно будет скользить, а не резать (рис. 33, б), а при большем — излишне углубляться в металл и давать большие неровности обработки (рис. 33, г).

Существенное значение для процесса ручной рубки в тисках имеет также правильная установка зубила по отношению к вертикальной плоскости неподвижной губки тисков. Нормальной установкой режущей кромки зубила следует считать угол 40—45° (рис. 34, а). При меньшем угле площадь среза увеличивается, рубка становится тяжелее, и процесс ее замедляется (рис. 34, б). При большем угле стружка, завиваясь,

Создает дополнительное сопротивление срезу, поверхность среза получается грубой и рваной; возможно смещение заготовки в тисках (рис. 34, в).

Рис. 34. Установка зубила в рабочее положение по отношению к губкам тисков

Качество рубки зависит от вида замаха и удара молотком. Различают удар кистевой, локтевой и плечевой. При кистевом замахе удары молотком производятся силой кисти руки. Таким ударом пользуются при легкой работе для снятия тонких стружек или при удалении небольших неровностей. При локтевом ударе рука изгибается в локте, удар получается более сильным. Локтевой удар применяют при обычной рубке, когда приходится снимать слой металла средней толщины, или при прорубании пазов и канавок. При плечевом ударе замах получается наибольшим, а удар — самым сильным. К плечевому удару прибегают при рубке толстого металла, при удалении больших слоев за один проход, разрубании металла и обработке больших плоскостей.

При рубке с применением кистевого удара делают в среднем 40—50 ударов в минуту; при более тяжелой работе и плечевом ударе темп рубки снижается до 30—35 ударов в минуту.

Удар молотка по зубилу должен быть как можно более точным. Нужно, чтобы центр бойка молотка попадал в центр головки зубила, а рукоятка молотка с зубилом образовывали прямой угол. Рубить можно только остро заточенным зубилом; тупое зубило соскальзывает с поверхности, рука от этого быстро устает и в результате теряется правильность удара.

Размеры снимаемой зубилом стружки зависят от физической силы работающего, размеров зубила, веса молотка и твердости обрабатываемого металла. Наиболее производительной считается рубка, при которой за один проход снимается слой металла толщиной 1,5—2 мм. При снятии слоя большей толщины слесарь быстро утомляется, а поверхность рубки получается нечистой.

Рубку хрупких металлов (чугун, бронза) следует производить от края к середине заготовки, чтобы избежать откалывания края детали. При рубке вязких металлов (мягкая сталь, медь, латунь) режущую кромку зубила рекомендуется периодически смачивать машинным маслом или мыльной эмульсией.

Рубку в тисках можно выполнять по уровню губок тисков либо выше этого уровня — по размеченным рискам. По уровню губок тисков чаще всего рубят тонкий металл, а выше уровня — широкие поверхности заготовки.

При обрубании широких поверхностей для сокращения времени следует пользоваться крейцмей – селем и зубилом. Сначала крейцмейселем прорубают канавки, а затем срубают зубилом образовавшиеся выступы.

Чтобы правильно выполнять рубку, нужно хорошо владеть зубилом и молотком, т. е. правильно держать зубило и молоток, без промахов и правильно производить замахи и удары молотком по головке зубила.

Итак, вы приобрели массивную доску для покрытия пола, теперь следует ознакомиться с способами ее укладки на пол. Ведь правильно уложенная массивная доска обеспечит вам красивый и надежный пол на долгое …

Какой должна быть ванная комната для ребенка? В первую очередь, безопасной, интересной и оригинальной. На это следует ориентироваться, выбирая не только мебель и аксессуары, но и сантехнику для детского санузла. …

На что обратить внимание при оформлении кухни? Привычная обстановка кухни может надоедать. Тогда появляется желание изменить ее. Для этого приобретаются кухни Киев, но мебели недостаточно. Необходимо правильно оформить окно, подобрать …

msd.com.ua

3.3 Рубка металлов

Рубкой называется операция, при которой с помощью зубила и слесарного молотка с заготовки удаляют слои металла или разрубают заготовку.

Физической основой рубки является действие клина, форму которого имеет рабочая (режущая) часть зубила. Рубка применяется в тех случаях, когда станочная обработка заготовок трудно выполнима или нерациональна.

С помощью рубки производится удаление (срубание) с заготовки неровностей металла, снятие твердой корки, окалины, острых кромок детали, вырубание пазов и канавок, разрубание листового металла на части.

Рубка производится, как правило, в тисках. Разрубание листового материала на части может выполняться на плите.

Основным рабочим (режущим) инструментом при рубке является зубило, а ударным — молоток.

Слесарное зубило (рисунок 8) изготавливается из инструментальной углеродистой стали У7А или У8А. Оно состоит из трех частей: ударной, средней и рабочей. Ударная часть 1 выполняется суживающейся кверху, а вершина ее (боек) — закругленной; за среднюю часть 2 зубило держат во время рубки; рабочая (режущая) часть 3 имеет клиновидную форму.

Рисунок 8 Слесарное зубило

Угол заострения выбирается в зависимости от твердости обрабатываемого материала. Для наиболее распространенных материалов рекомендуются следующие углы заострения:

– для твердых материалов (твердая сталь, чугун) — 70°;

– для материалов средней твердости (сталь) — 60°;

– для мягких материалов (медь, латунь) — 45°;

– для алюминиевых сплавов — 35°.

Крейцмейсель — зубило с узкой режущей кромкой (рисунок 10), предназначенное для вырубания узких канавок, шпоночных пазов малой точности и срубания головок заклепок. Такое зубило может применяться и для снятия широких слоев металла: сначала прорубают канавки узким зубилом, а оставшиеся выступы срубают широким зубилом.

Слесарные молотки, используемые при рубке металлов, бывают двух типов: с круглым и с квадратным бойком. Основной характеристикой молотка является его масса.

Молотки с круглым бойком имеют номер: с 1-го по 6-й. Номинальный вес молотка № 1 – 200 г; №2 – 400 г; №3 – 500 г; № 4 – 600 г; № 5 – 800 г; № 6 – 1000 г. Молотки с квадратным бойком имеют номера с 1-го по 8-й и вес от 50 до 1000 г.

Материал молотков — сталь 50 (не ниже) или сталь У7.

Рабочие концы молотков термически обработаны до твердости HRC 49-56 на длине, равной 1/5 общей длины молотка с обоих концов.

На слесарных работах применяют молотки с круглым бойком № 2 и 3, с квадратным бойком № 4 и 5. Длина ручки молотка примерно 300—350 мм.

3.4 Резка металлов

Резание — слесарная операция по разделению целого куска (заготовки, детали) на части. Выполняется без снятия стружки: кусачками, ножницами и труборезами и со снятием стружки: ножовками, пилами, фрезами и специальными способами (газовая резка, анодно-механическая и электроискровая резки, плазменная резка).

Проволока разрезается острогубцами (кусачками), листовой материал — ножницами; круглый, квадратный, шестигранный и полосовой материал небольших сечений — ручными ножовками, а больших сечений на отрезных станках с ножовочными полотнами, круглыми дисковыми пилами, специальными способами.

Сущность операции разрезания металла острогубцами (кусачками) и ножницами заключается в разделении проволоки, листового или полосового металла на части под давлением двух движущихся навстречу друг другу клиньев (режущих ножей).

Острогубцами режут (откусывают) стальные детали круглого сечения и проволоку. Изготавливают их длиной 125 и 150 мм (для откусывания проволоки диаметром до 2 мм) и длиной 175 и 200 мм (для диаметров до 3 мм).

Режущие кромки губок прямолинейны и остро заточены под углом 55—60°. Изготавливают кусачки из инструментальной углеродистой стали У7, У8 или стали 60-70. Губки термически обработаны до твердости HRC 52-60.

Ножницы ручные предназначены для разрезания листовой мягкой малоуглеродистой стали, латуни, алюминия и других металлов. Изготавливают длиной 200 и 250 мм для разрезания металла толщиной до 0,5 мм, 320 мм (для толщины до 0,75 мм), 400 мм (для толщины до 1 мм).

Материал ножниц — сталь 65, 70. Лезвия ножниц термически обрабо- таны до твердости HRC 52-58. Режущие кромки лезвий остро заточены под углом 70°. Лезвия ножниц в закрытом состоянии взаимно перекрываются, причем перекрытие на концах не превышает 2 мм.

Стуловыми ножницами режут листовой металл толщиной до 3—5 мм. Одна из ручек ножниц изогнута под углом 90° и жестко крепится к столу или другому основанию. Длина рабочей ручки ножниц — 400-800 мм, режущей части — 100-300 мм.

Рычажные ножницы применяют для резки листового металла толщиной до 5 мм. Ножницы изготавливают из инструментальной стали У8А и обрабатывают термически до твердости HRC 52-58. Угол заострения режущих кромок ножей 75—85°.

Труборезы предназначены для резания вручную тонкостенных(газовых) труб из мягкой стали, резание выполняется без снятия стружки. Выпускают двух размеров: для резания труб от 1/2 до 2″ и для труб — от 1 до 3″.

Основные части трубореза — ролики: один режущий (рабочий) и два направляющие. Труба разрезается рабочим роликом; при этом она закрепляется на направляющих роликах и поджимается винтом.

Ручная ножовка (рисунок 9, а) применяется для разрезания сравнительно толстых листов металла и круглого или профильного проката. Ножовкой можно производить также прорезание шлицев, пазов, обрезку и вырезку заготовок по контуру и другие работы. Изготавливают их из сталей У8-У12 или 9ХС с твердостью режущей части HRC 58-61, сердцевины — HRC 40-45. Она состоит из рамки 1, натяжного винта с барашковой гайкой 2, рукоятки 6, ножовочного полотна 4, которое вставляется в прорези головок 3 и крепится штифтами 5.

Рисунок 9 Ручная ножовка а – устройство, б – углы заточки, в – разводка зубьев «по зубу», г – разводка зубьев «по полотну».

Каждый зуб полотна имеет форму клина (резца). На нем, как и на резце, различают задний угол α, угол заострения β, передний угол γ и угол резания δ= α + β (рисунок 9, б).

При насечке зубьев учитывают то, что образующаяся стружка должна помещаться между зубьями до их выхода из пропила. В зависимости от твердости разрезаемых материалов углы зуба полотна могут быть: γ =0—12°, β =43— 60° и α = 35 —40°.

Чтобы ширина разреза, сделанного ножовкой, была немного больше толщины полотна, выполняют разводку зубьев «по зубу» (рисунок 9, в) или «по полотну» (рисунок 9, г). Это предотвращает заклинивание полотна и облегчает работу.

studfiles.net

Слесарная рубка металла :: SYL.ru

Одним из важных этапов при производстве заготовок и обработке стального проката является рубка металла. Сплав – это материал, который обладает высокой твердостью, поэтому для того, чтобы его разрезать, необходимо специальное оборудование.

Суть раскройки металла

Технология рубки заключается в отсечении лишних частей металла с помощью специальных инструментов. Применяется в случаях, когда обработка не требует высокой точности. Чаще всего рубка листового металла необходима для отделения окалины, неточностей, что возникли при производстве. Также технология используется для удаления заусенцев, деления на части исходного материала. Рубка – это слесарная операция, которая производится как вручную, так и на специальных приспособлениях. В первом случае используются зубила, молотки, крейцмейсель. Следует отметить, что слесарная рубка металла – довольно тяжелый процесс, поэтому его автоматизация значительно упрощает раскрой.

Какие инструменты применяются для ручной рубки

Раскрой металла производится с помощью зубил. Изготавливаются они из инструментальной стали (У7, У8). Кромка такого инструмента являет собой клинок большой твердости (не меньше 53 HRC). В зависимости от того, какая твердость обрабатываемого металла, зубило может быть заострено под углом 60° (для стали), 70° (бронзы, чугуна), 35-45° (для цветных металлов). Менее острый угол при обработке твердых материалов необходим для того, чтобы конец зубила сохранял свою стойкость и не ломался. Головка инструмента, как правило, имеет меньшую твердость (чтобы не разрушилась при ударе молотка). Она постепенно изнашивается, деформируется, поэтому нуждается в оправке. Ни в коем случае не разрешается работать с поврежденными зубилами, поскольку молоток может соскользнуть и привести к травматизации работника.

Крейцмейсель, молотки

Инструменты для рубки металла включают и такое приспособление, как крейцмейсель. Это так называемое канавочное зубило. Предназначено для проделывания специальных канавок, пазов, других отверстий. Его рабочая поверхность имеет более узкую ширину лезвия. Фигурные канавки проделывают подобным приспособлением – канавочником. В качестве ударного инструмента используются молотки. Они бывают как с круглым боком, так и с квадратным, вес составляет 400-800 грамм. Именно молотком наносятся удары по зубилу (крейцмейселю). Для того чтобы его рабочая поверхность была надежно зафиксирована и не соскальзывала с рукоятки, часто применяют специальные металлические или деревянные клинья, которые в нее и вбивают. Различают такие способы нанесения ударов: кистевой, локтевой, плечевой. Кистевой удар применяется для отделения тонкой стружки, снятия мелких неровностей. Прорубание пазов, канавок требует локтевого удара. Полный замах (плечевой удар) имеет максимальную силу. Он необходим при обработке толстого металла.

Варианты рубки материала

В зависимости от места расположения инструмента и детали, выделяют вертикальную и горизонтальную рубку. Первая выполняется на плите, наковальне. Деталь укладывается на рабочую поверхность горизонтально, а инструмент держится вертикально. После нанесения удара лезвие переносится так, чтобы его часть (примерно половина) была в новообразовавшейся лунке. Это необходимо для того, чтобы рубка металла была непрерывной. Если толщина листа более 2 мм, необходимо наносить разметки с обеих сторон. Сначала деталь обрабатывают с одной стороны, затем переворачивают. При небольшой толщине материала рекомендуется подкладывать под заготовку лист мягкой стали. Это не даст зубилу затупиться об наковальню. Горизонтальная рубка (гибка) металла происходит в тисках. При этом рабочий инструмент монтируется под очень маленьким углом к обрабатываемой поверхности (практически горизонтально).

Рубка в промышленных масштабах

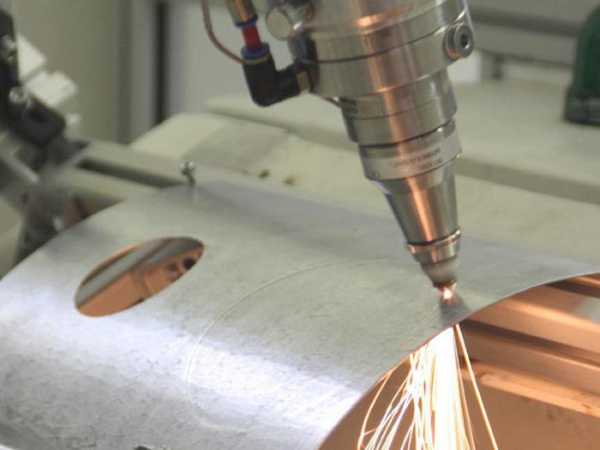

На предприятиях осуществляется раскрой металла следующими способами: резка с помощью ленточной пилы, лазерная, газовая, абразивная резка (смесью воды и абразивного материала). Лазерная рубка металла базируется на использовании тепла лазера, за счет которого прогревается до температуры плавления линия отреза. В то же время, основной материал не нагревается и сохраняет свои свойства. Данный вид обработки является высокоэффективным, заготовка после проведения раскроя не требует какой-либо дополнительной обработки. Однако такой метод отличается большой стоимостью оборудования. Также существуют и требования к толщине материала – она не должна превышать 20 мм. Гидроабразивная резка позволяет исключить сильное термическое воздействие на материал, кромки не оплавляются, а точность и качество реза имеют высокие показатели. Газовая обработка базируется на направлении на деталь струи кислорода, которая и прожигает металл. Разновидность данного способа – флюсокислородная технология. Широко применяется способ раскроя металла и с помощью гильотины.

Рубка металла гильотиной

Очень популярным способом раскроя сплавов является применение гильотины. Они бывают ручные, электромеханические, гидравлические, пневматические. При выборе гильотины учитывают серийность производства, толщину металла, который необходимо разрезать. Для тонких листов (около 1 мм) хорошо подходит ручное оборудование. Гидравлический привод имеет большую мощность, все операции производятся на большой скорости. Такие станки не имеют большой вибрации, их обслуживание не сложное, а точность раскроя высокая. С помощью электромеханического привода выполняется рубка металла толщиной до 8 мм. Данные аппараты мощные, безопасные, имеют много дополнительных возможностей.

Как происходит раскрой металла на гильотине

Станок оснащен двумя ножами, один из которых неподвижный, а второй может совершать круговые движения. Металл подается рольгангом в место резки. Нож опускается в отмеченное место, и заготовка рубится на необходимые элементы. Управление ножом совершается через специальную кнопку. Режущий инструмент создает большое давление, поэтому заусенцы отсутствуют, края остаются ровными. Такая рубка металла имеет много преимуществ. Во-первых, стоимость процесса невысокая, остатков и отходов практически нет. Во-вторых, качество изделий, которое получается, достаточно высокое. Их можно сразу подвергать дальнейшей технологической обработке – покраске, сверлению и т. п. Однако сложные конфигурации деталей на таком оборудовании изготовить нельзя. Все современные модели гильотин оснащаются большим количеством электроники. Это позволяет совершать раскрой металлических заготовок практически в полностью автоматическом режиме.

www.syl.ru

Общие понятия о рубке и сущность процесса

Общие понятия о рубке и сущность процесса

Категория:

Рубка металла

Общие понятия о рубке и сущность процесса

Рубкой называется слесарная операция, при которой с помощью режущего инструмента (зубила, крейцмейселя и др.) и ударного инструмента (слесарного молотка) с поверхности заготовки или детали удаляются лишние слои металла или заготовка разрубается на части.

Рубка производится в тех случаях, когда по условиям производства станочная обработка трудно выполнима или нерациональна и когда не требуется высокой точности обработки.

Заготовку перед рубкой закрепляют в тиски. Крупные заготовки рубят на плите или наковальне, а особо крупные — на том месте, где они находятся.

В зависимости от назначения обрабатываемой детали рубка может быть чистовой и черновой. В первом случае зубилом за один проход снимают слой металла толщиной от 0,5 до 1 мм, во втором — от 1,5 до 2 мм. Точность обработки, достигаемая при рубке, составляет 0,4—1,0 мм.

Резанием называется процесс удаления с обрабатываемой заготовки (детали) лишнего слоя металла в виде стружки, осуществляемый с помощью режущих инструментов. Процесс резания осуществляется при выполнении большинства слесарных операций: рубки, резания, опиливания, сверления, шабрения, притирки.

Рис. 1. Углы режущей части слесарного инструмента: а — зубила, б — крейцмейселя, в — шабера, г — наплль-ника, д — ножовочного полотна, е — сверла, ж — развертки, з — метчика

Форма режущей части (лезвия) любого режущего инструмента представляет собой клин с определенными углами (зубило, резец) или несколько клиньев (ножовочное полотно, метчик, плашка, фреза, напильник) (рис. 1, а—з).

Зубило представляет собой простейший режущий инструмент, в котором форма клина особенно четко выражена (рис. 2,а).

В зависимости от того, как будет заострен режущий клин (рис. 2,,), как он будет установлен по отношению к плоскости (поверхности) детали и как будет направлена сила, двигающая клин в слое металла, можно получить наибольший или наименьший выигрыш в затрате труда, в качестве обработки, а также в количестве израсходованных инструментов.

Чем острее клин, т. е. меньше угол, образованный его сторонами, тем меньшее усилие потребуется для его углубления в материал.

Теорией и практикой резания установлены определенные углы заострения режущих инструментов для различных металлов. Элементы и геометрическая форма режущей части зубила изображены на рис. 3.

На обрабатываемой заготовке различают следующие поверхности: обрабатываемую, обработанную, а также поверхность резания.

Обрабатываемой поверхностью называется поверхность, с которой будет сниматься слой материала (стружка).

Рис. 2. Простейший вид клина-зубила (а), зависимость силы внедрения его от угла заострения (б)

Рис. 3. Элементы резания и геометрия режущей части зубила

Грань, по которой сходит стружка при рбзании, называется передней, а противоположная ей грань, обращенная к обработанной поверхности заготовки, — задней. Пересечение пй^едней и задней граней образует режущую кромку, ширина которой у зубила обычно 15-25 мм.

Угол заострения (бета) — угол, образованный между передней и задней поверхностями инструмента.

Угол резания (дельта) — угол между передней гранью и обрабатываемой поверхностью; он равен сумме угла заострения и заднего угла, т. е. 5= Р + а.

Передний угол у (гамма) — угол между передней гранью и плоскостью, проведенной через режущую кромку перпендикулярно обработанной поверхности. Чем больше передний угол у инструмента, тем меньше угол заострения и тем, следовательно, меньше будет усилие резания, но менее прочной и стойкой будет режущая его часть.

Задний угол а (альфа) образуется задней поверхностью (гранью) и поверхностью резания. Задний угол должен быть очень небольшим, чтобы не ослабить режущую часть инструмента. Для зубил он равен 3 — 8°. Если зубило наклонить под большим углом, оно врежется в обрабатываемую поверхность; при меньших углах зубило скользит, не производя резания. Этот угол уменьшает трение задней поверхности инструмента об обработанную поверхность.

Действие клинообразного инструмента на обрабатываемый металл изменяется в зависимости от положения оси клина и направления действия силы Р.

Различают два основных вида работы клина:
– ось клина и направление действия силы Р перпендикулярны поверхности заготовки. В этом случае заготовка разрубается;
– ось клина и направление действия силы Р образуют с поверхностью заготовки угол меньше 90°. В этом случае с заготовки снимается стружка.

При работе клина при угле менее 90° его передняя поверхность сжимает находящийся перед нею срубаемый слой металла, отдельные его частицы смещаются относительно друг друга; когда напряжение в металле превысит прочность металла, происходит сдвиг или скалывание его частиц, в результате чего образуется стружка.
