Технологии ручной точечной сварки, а также дуговой и аргонодуговой сварки своими руками ГОСТ

Сваркой металла называется технологический процесс создания неразъемного соединения деталей посредством образования прочной межатомной связи. Возникновение такой устойчивой связи может происходить вследствие разных физических процессов. Эти процессы образуют три основных класса сварки, в соответствии с ГОСТ 19521-74:

  • термическую (сварка плавлением без приложения давления)
  • термомеханическую (плавление с приложением давления)
  • давлением.

В настоящее время существует множество видов сварки. Число их постоянно растет. Разделяют виды сварки по таким техническим признакам:

  • по непрерывности процесса
  • по методу и характеру защиты металла в сварочной зоне
  • по типу защитного газа
  • по степени механизации

По типу механизации сварку делят на:

  • автоматическую
  • автоматизированную
  • механизированную
  • ручную.

Развитие автоматизированных методов сварочных работ привело к значительному увеличению скорости и качества процесса. При этом, у ручной сварки есть свои преимущества, которые делают ее незаменимой в ряде случаев:

  •  возможность применения в труднодоступных местах;
  • доступность для работы в различных пространственных положениях;
  • быстрота перехода от одного свариваемого материала к другому;
  • широкий выбор марок электродов, позволяющий проведение сварки различных типов стали;
  • удобство транспортировки и простота обслуживания сварочного оборудования.

При помощи ручной сварки решаются многочисленные задачи в строительстве, производстве, сфере обслуживания и быту.

Ручная электродуговая сварка металла может производиться при помощи двух типов электродов. Электродами называются специальные стержни с защитным покрытием, изготовленные из сварочной проволоки.

Наиболее распространенная технология — сварка плавящимися электродами. Кромки электрода и изделия, соприкасаясь, образуют электрическую дугу, которая расплавляет металл, образуя сварочную ванну. При смешивании металла электрода и изделия образуется сварной шов. Расплавленный шлак поднимается на поверхность. Окончательная обработка при последующем затвердении, необходима для работы со швами, покрытыми шлаками.

Пространственное положение, величина и форма кромок свариваемых поверхностей, скорость перемещения дуги — эти факторы влияют на размеры сварочной ванны. Постепенное плавление электрода вынуждает сварщика производить плавное движение вниз для сохранения длины дуги. Перемещение вдоль оси шва необходимо для заполнения разделки. Ширина шва формируется вследствие поперечного движения руки.

Положение швов в пространстве разделяют на нижнее (до 60º), вертикальное (60-120º) и потолочное (120-180º). Наиболее простым для работы является нижнее положение шва. Удержание сварочной ванны необходимо для исключения непроваров и прожогов при дуговой сварке.

Достигается оно использованием подкладки (съемной медной или несъемной стальной) и наложением дополнительного подварочного шва.

Вертикальное положение затрудняет формирование шва вследствие стекания расплавленного металла. Производительность сварки в этом случае падает. Особенно трудоемким становится создание горизонтальных швов.

Для качественного выполнения сварки в потолочном положении необходимо максимально уменьшить размеры сварочной ванны. Это достигается применением электродов малого диаметра, снижением силы тока и созданием коротких замыканий.

Технология ручной дуговой сварки с применением плавящихся электродов отличается большей производительностью, но требует удаления шлака, который образуется поверх шва, по мере выполнения работ.

Ручная аргонодуговая сварка происходит с использованием неплавящегося электрода. Сварщик держит в одной руке аргоновую горелку, а в другой — присадочную проволоку. Горелка представляет собой цилиндрическую ручку, внутри которой при помощи специального держателя крепится вольфрамовый электрод. Через сопло на свариваемое изделие подается защитный газ. Аргон является инертным элементом, он вытесняет воздух из сварочной зоны и препятствует химической реакции расплавленного металла.

Дуга создается бесконтактным способом. Для этого используется специальное устройство, называемое осциллятором. Предназначение осциллятора — создание высоковольтных высокочастотных импульсов. Под действием импульсов происходит ионизация дугового промежутка и зажигается дуга. Технология ручной аргонодуговой сварки требует более высокой квалификации сварщика. При этом, количество видов свариваемых материалов и качество швов значительно выше, чем у электродуговой сварки, выполняемой своими руками. Электродами, покрытыми загрязнениями, невозможно качественное проведение дуговой сварки. Чистота кромки электрода нарушается при соприкосновении со свариваемым металлом.

Полуавтоматическая сварка является одним из видов ручной сварки. Подача электрода (сварочной проволоки) производится автоматически. Ручным процессом является перемещение дуги по линии сваривания. Полуавтоматическая сварка отличается наименьшей трудоемкостью и высокой производительностью. Используется, главным образом, для сварки нержавеющих, низколегированных и низкоуглеродистых сталей.

Основное применение контактной сварки происходит в промышленных масштабах. Точечная сварка своими руками — единственный вид контактной сварки, доступный в домашних условиях. Технология процесса предусматривает размещение свариваемых деталей между электродами. Затем происходит нагревание поверхности, вследствие прохождения сварочного тока, и последующая пластическая деформация. Ручная точечная сварка отличается высокой экономичностью и прочностью образующихся швов.

Самодельный сварочный аппарат для точечной сварки можно сделать в домашних условиях своими силами. Настольный вариант применяется наиболее часто. Основные компоненты: сварочный трансформатор, полупроводниковый тиристор и реле времени. Электроды изготавливаются, в основном, из меди с примесью хрома и цинка. Реже применяются сварочные стержни, созданные на основе бронзы и вольфрама. Диаметр точек соединения должен быть в 2-3 раза больше, чем толщина детали соединения. Своими руками производят контактную сварку при ремонте бытовой техники, кухонных приборов.

Еще один вид сварочных работ. Технология газовой сварки заключается в газопламенной обработке металла специальной горелкой. Горючим газом для газовой сварки выступает ацетилен. Реже используются водород, метан, пропан, пары керосина. Сжигание происходит в парах кислорода для эффективного достижения высокой температуры.

Особое значение при газовой сварке придается соблюдению правил противопожарной безопасности. Все виды горючих газов являются взрывоопасными. Детонация может быть вызвана превышением допустимого давления и быстрым нагреванием до температуры 500ºC.

Основным инструментом в работе газосварщика является горелка. Она служит для образования горючей смеси ацетилена и кислорода. Газовые горелки бывают инжекторного и безинжекторного типа.

Сварочные горелки комплектуются сменными наконечниками для работ с деталями разной толщины.

Газовая сварка используется при обработке легированной и углеродистой стали, чугуна и цветных металлов. Дефекты отливок, сколы, трещины труб исправляются при помощи ручной газовой сварки.

Процессы сварочных работ, применяемое оборудование, техника безопасности, контроль и качество строго регламентированы ГОСТами. Вот некоторые из них:

ГОСТ Р ИСО 17659-2009 определяет многоязычные термины для сварочных соединений

ГОСТ 5264-80 и ГОСТ 11534-75 разработаны для ручной дуговой сварки

ГОСТ 14771-76 и ГОСТ 23518-79 устанавливают основные требования для дуговой сварки в защитном газе

ГОСТ 10157-79 регламентирует технические условия для Аргона

ГОСТ 5583-78 предусматривает технические условия для Кислорода.

Похожие статьи

  • Сварка в различных положениях: правильный выбор угла наклона сварочного электрода
  • Сварка труб под давлением — сложно ли это на практике?
  • Швы сварки: виды и основные классификационные признаки
  • Преимущества и недостатки технологии газовой сварки ацетиленом

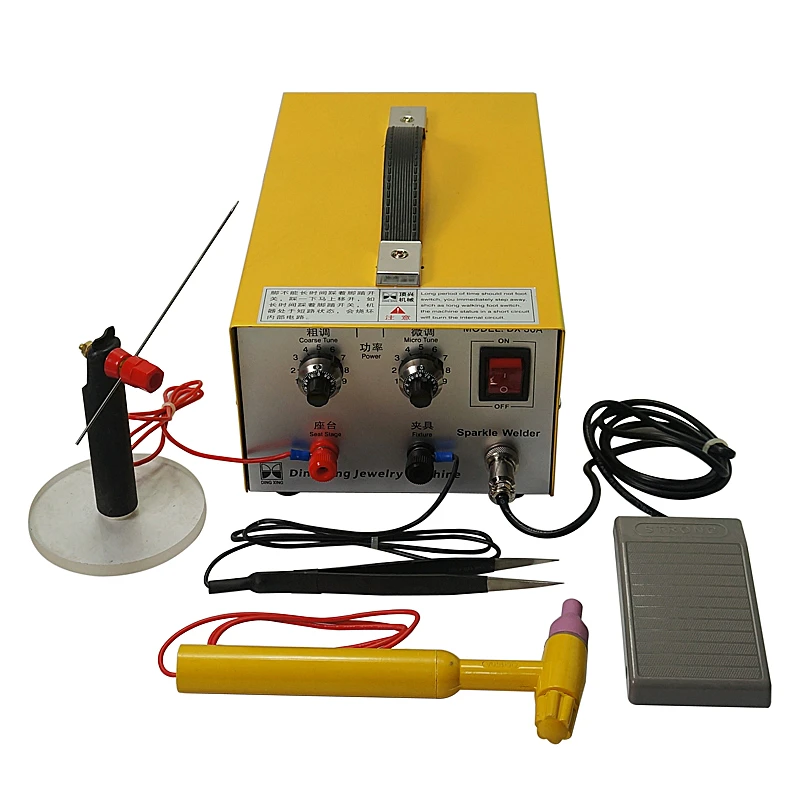

Точечная сварка – 110 фото воздействия металлов и их характеристики

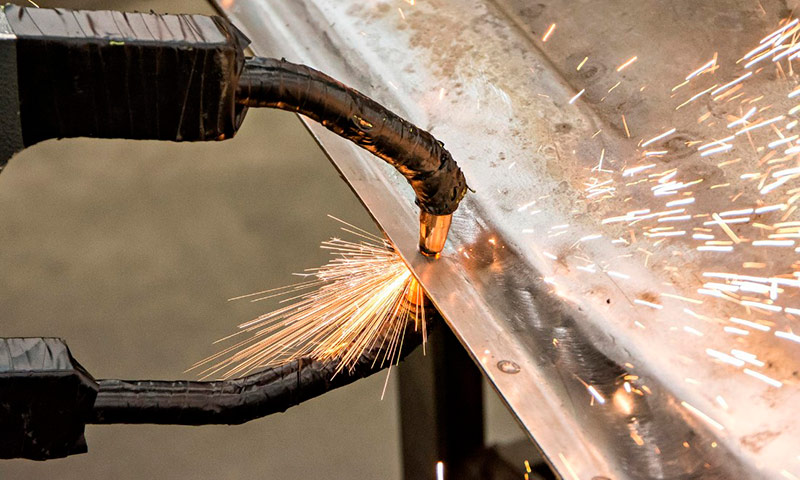

Точечная сварка применяется для приваривания мелких деталей, например, это могут быть болты, зажимы, заклепки или для соединения нескольких деталей между собой. В основном аппарат для точечной сварки применяется в строении самолетов, поездов, машин и в других направлениях промышленности.

Название такого вида сварки получилось от того, что элементы соединяются между собой не полностью, а только в определенных точках. Эффективность соединения в этих местах в основном зависит от их размера. Прочность самих точек зависит от качества электродов и материала.

Краткое содержимое статьи:

Принцип работы аппарата

Способов точечной сварки существует несколько, но принцип их всех заключается в одном. Сварка происходит в результате воздействия электродов на материал. Между электродами проходит ток, и детали под горячим воздействием плавятся.


Сварочная точка получается там, где металлы соприкасаются, зависит она от силы тока. Чем сильней сила тока, тем прочнее будет сварка и тем толще элементы можно соединить.

Материал для сварки можно использовать с толщиной от 0,05 до 0,8 см.

Перед началом работы со сваркой, детали нужно обязательно очистить от всех загрязнений и выбрать подходящий режим, от этого зависит качество в конечном результате работы.

Для проверки качества шва на производстве, разрушают несколько экземпляров. При качественной работе, на одном элементе останется кратер, а на другом ядро сварки. Чтобы легче это понять, посмотрите фото точечной сварки для наглядности.

Если этого не произошло, сварка выполнена не правильно, нужно увеличить время или силу сжатия. Ядро при хорошей работе должно быть в три раза толще более тонкой детали.

Если размер меньше, то элементы проварены не до конца.


Режимы точечной сварки

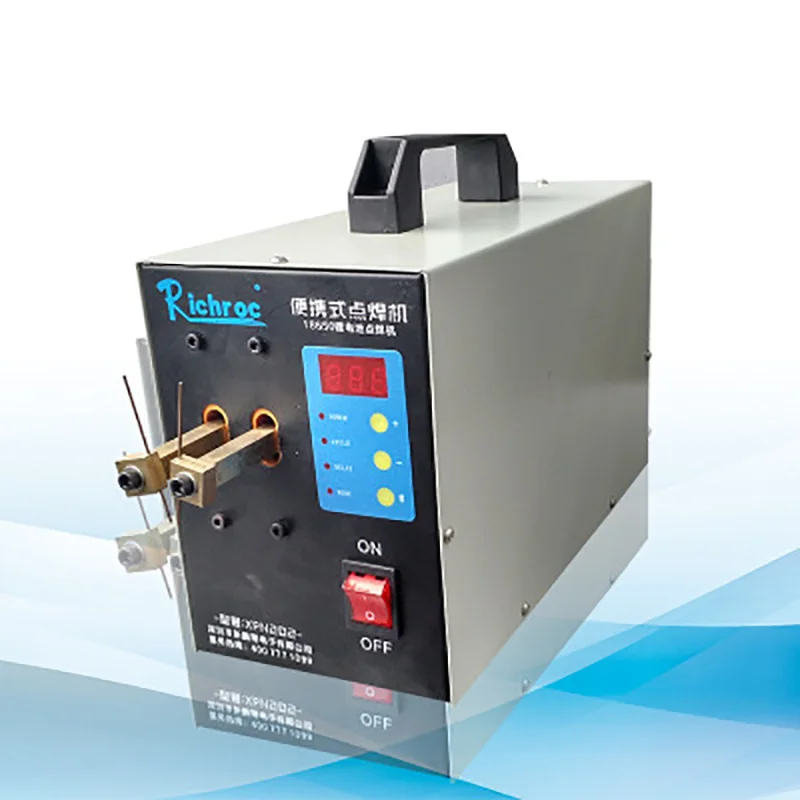

В продаже имеется много моделей аппаратов для точечной сварки, у каждой есть свои плюсы и минусы. Также каждая модель аппарата предназначена для определенных материалов, в инструкции точечной сварки каждой модели это указано. Но все модели можно разделить на две большие группы.

Подача жесткого тока с большой плотностью, примерное время сварки 0.3-1.6 секунды. Электрод должен быть толще на 0.4 см, чем сам свариваемый элемент.

Подача мягкого тока с небольшой плотностью, примерное время сварки 3-4 секунды. Электроды могут быть такого же размера, как толщина свариваемого элемента.

Режимы воздействия

Выделяют 2 вида воздействия на металлические элементы:

Двухсторонний. Сваркой соединяются сразу с 2 сторон большие детали, открытые соединения. Делается это с применением щипчиков, которые крепко держат деталь. Шов в результате образуется крепким, но при таком воздействии есть ограничение по размеру щипцов.


Односторонний. При таком воздействии нет шанса сварки с обеих сторон. Детали могут быть любого размера, ограничений нет.

Для наибольшего качества и прочности при односторонней сварке используют медную пластинку. Но даже при этом, качество шва будет ниже, чем при первом виде точечной сварки.

Чем хороши аппараты точечной сварки

Точечную сварку своими руками может сделать любой человек, для этого не нужно иметь особых знаний, достаточно прочитать инструкцию по эксплуатации и технику безопасности.

Также к преимуществам можно отнести:

  • Сварка может проводиться с любыми металлами, даже которые быстро плавятся.
  • Шов получается красивый, аккуратный, прочный, качественный в результате.
  • Процесс автоматизирован, поэтому высокая производительность.
  • Минимальные затраты на электроды и другие нужные аксессуары.

Аксессуары

Приобрести аппарат для сварки мало, чтобы с ним работать, необходимо купить дополнительные элементы (иногда они идут в наборе).

  • Электроды и консоли, не совсем такие, как у обычной сварки.
  • Клещи и пистолет для сварки, нужны при работе с мелкими элементами или в узких местах, куда трудно добраться.
  • Редактирование вмятин.

Для приобретения аппарата точечной сварки нужно знать, где будет проводиться работа и с какими металлами. Этого достаточно, чтобы купить нужную модель сварочного аппарата.

Если вы не уверены в своих силах, то не нужно самому приступать к сварке, лучше обратиться к специалисту.

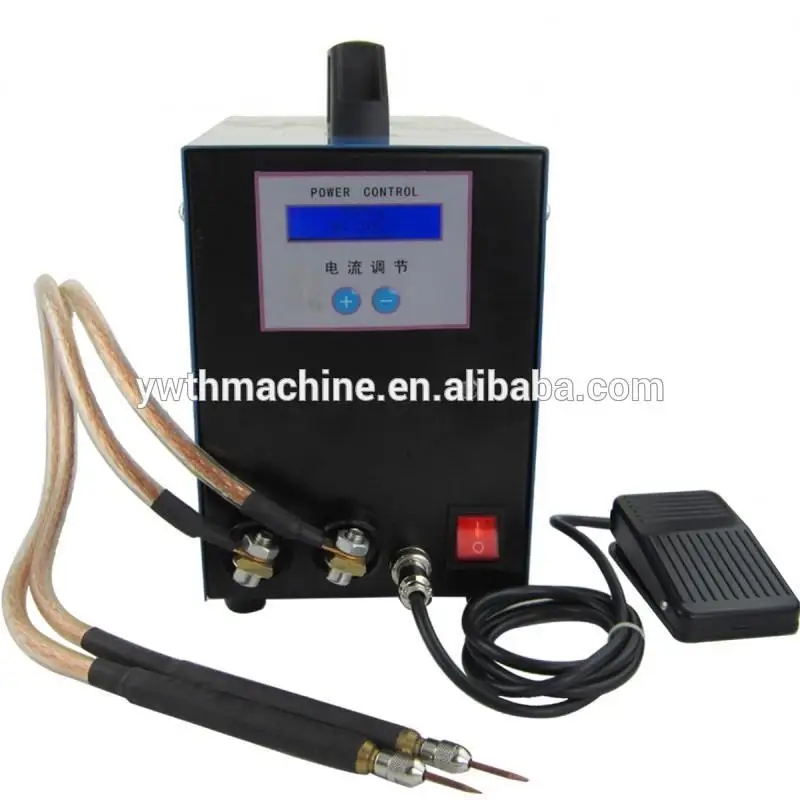

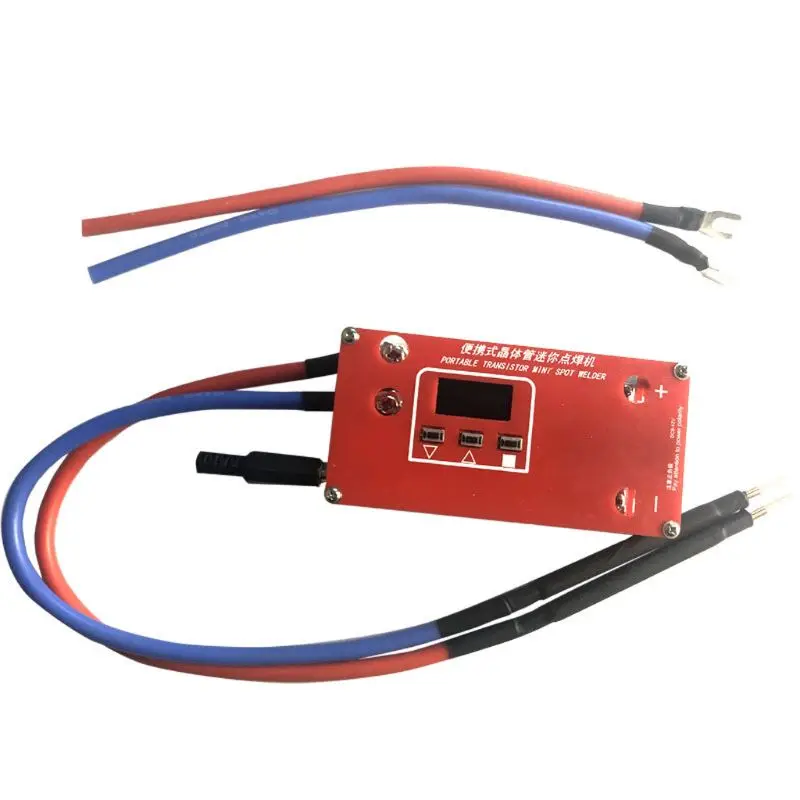

Фото точечной сварки

Также рекомендуем посетить:

  • Костюм сварщика
  • Типы сварочных аппаратов
  • Как залудить паяльник
  • Сварочный стол
  • Сварочный аппарат своими руками
  • Сварочный полуавтомат
  • Сварочные провода
  • Сварочные электроды
  • Плазмотрон
  • Как паять
  • Сварочный аппарат для дома
  • Споттер
  • Как запаять радиатор
  • Сварочная проволока
  • Сварочный трансформатор
  • Сварочная горелка
  • Сварка полипропиленовых труб
  • Газовая сварка
  • Сварочный аппарат
  • Плазменный сварочный аппарат
  • Сварочные работы
  • Дуговая сварка
  • Как варить алюминий
  • Сварочная маска
  • Электрододержатель
  • Какой сварочный аппарат выбрать
  • Холодная сварка
  • Сварочный инвертор
  • Как сварить металл
  • Сварочное оборудование

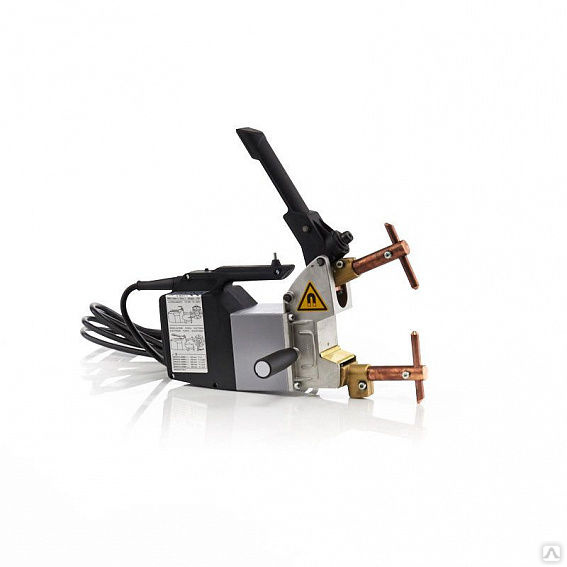

Ручные сварочные горелки

– Spot Weld, Inc.

Spot Weld является ведущим дистрибьютором ручных сварочных горелок Tecna и ARO. Мы поставляем и можем обслуживать продукцию любого из этих производителей.

Роботизированные и ручные сварочные горелки представлены в самых разных формах, размерах, стилях и типах для множества ограниченных пространств и необычных углов, которые часто требуются от этих горелок. Но, как и многие другие вещи, основы этих портативных сварочных аппаратов можно упростить. Приведенный ниже выбор от Tecna является одним из самых популярных. Существует гораздо больше доступных опций, чем указано здесь, некоторые из них требуют анализа конструкции для их правильного определения.

Обратите внимание, что все эти сварочные горелки являются «портативными», но требуют системы подвески. Поскольку планировка каждого этажа уникальна, обычно заказчику необходимо установить собственный стреловой кран или козловой кран для подвешивания этих систем. Мы предлагаем некоторые портальные решения, но требуется изучение вашего плана этажа.

Портативные сварочные горелки Tecna для переносных сварочных горелок можно найти в разделе Quick-Ship.

Модель Tecna 16 кВА LTG-3321N имеет следующие характеристики:

  • Зажимной пистолет/ножничный пистолет
  • Диапазон стандартных стрел от 7,5″ (190 мм) до 25,5″ (650 мм) в вылете (при заказе необходимо указать длину)
  • 16 кВА, 460 В/60 Гц/1 фаза
  • Расстояние между рычагами 6,5″ (165 мм)
  • 640lbsf (338daN) зажимное усилие с самыми короткими плечами, 210lbsf (93daN) с самыми длинными плечами
  • Максимальная толщина листа из мягкой стали (минимальная длина плеча): 0,118″ + 0,118″ (3 мм + 3 мм)
  • Макс. толщина листа из мягкой стали (макс. длина плеча): 0,047″ + 0,047″ (1,2 мм + 1,2 мм)
  • Вес нетто 101 фунт (46 кг) (с кабелями, шлангами, подвеской и самыми короткими рычагами)
  • Ток короткого замыкания: 16 кА

Цена в диапазоне от 14 000 до 17 000 долларов (долларов США), «под ключ» (без портала) в зависимости от опций (*цена может измениться)

  • Пинч-пистолет/ножничный пистолет типа
  • Диапазон стандартных рычагов от 7,5″ (190 мм) до 31,5″ (800 мм) по вылету (при заказе необходимо указать длину)
  • 23 кВА, 460 В/60 Гц/1 фаза
  • Расстояние между рычагами 6,5″ (165 мм)
  • 629lbsf (338daN) зажимное усилие с самыми короткими плечами, 209lbsf (93daN) с самыми длинными плечами (при 87PSI)
  • Максимальная толщина листа из мягкой стали (минимальная длина плеча): 0,16″ + 0,16″ (4 мм + 4 мм)
  • Макс. толщина листа из мягкой стали (макс. длина плеча): 0,08″ + 0,08″ (2 мм + 2 мм)
  • Вес нетто 120 фунтов (54 кг) (с кабелями, шлангами, подвеской и самыми короткими рычагами)
  • Ток короткого замыкания: 21 кА

    • По цене от 12 000 до 15 000 долларов США, «под ключ» (без портала) в зависимости от опций (*цены могут быть изменены)

    • С-образный пистолет
    • Пневматический цилиндр с ходом 1,5 дюйма (38 мм) (макс. зазор)
    • 23 кВА, 460 В/60 Гц/1 фаза
    • Расстояние между рычагами 4,7 дюйма (120 мм)
    • 660lbsf (300daN) зажимное усилие (при 87PSI)
    • Максимальная толщина листа из мягкой стали (минимальная длина плеча): 0,16″ + 0,16″ (4 мм + 4 мм)
    • Макс. диаметр поперечной проволоки: 0,55″ + 0,55″ (6 мм + 6 мм)
    • Вес нетто 120 фунтов (54 кг) (с кабелями, шлангами, подвеской и самыми короткими рычагами)
    • Ток короткого замыкания: 21 кА

    По цене от 12 000 до 14 000 долларов США, комплектация «под ключ» (без портала) в зависимости от опций (*цена может быть изменена)

  • Пистолет с зажимом/ножницами
  • Диапазон стандартных вооружений от 10,0″ (255 мм) до 40,6″ (1030 мм) в вылете (при заказе необходимо указать длину)
  • 38 кВА, 460 В/60 Гц/1 фаза
  • Расстояние между рычагами 6,1 дюйма (165 мм)
  • 1529lbsf (695daN) зажимное усилие с самыми короткими плечами, 343lbsf (156daN) с самыми длинными плечами (при 87PSI)
  • Максимальная толщина листа мягкой стали (минимальная длина плеча): 0,20″ + 0,20″ (5 мм + 5 мм)
  • Макс. толщина листа из мягкой стали (макс. длина плеча): 0,08″ + 0,08″ (2 мм + 2 мм)
  • Вес нетто 168 фунтов (76 кг) (с кабелями, шлангами, подвеской и самыми короткими рычагами)
  • Ток короткого замыкания: 21 кА

    • По цене от 18 000 до 21 000 долларов (долларов США), «под ключ» (без портала) в зависимости от опций (*цена может измениться) нагрузка Однофазный тип «X» (пережимной), 53 кВА при 50% рабочего цикла

  • Стандартные рычаги 24″ , можно заказать в диапазоне вылетов от 10,0″ (255 мм) до 40,6″ (1030 мм) (при заказе необходимо указать длину)
  • встроенный микропроцессор TE470 с 63 графиками управления сваркой
  • 460 В/60 Гц/1 фаза
  • Расстояние между рычагами 8,7″ (220 мм)
  • 1922lbsf (855daN) усилие зажима с самыми короткими плечами, 551lbsf (245daN) с самыми длинными плечами (при 115PSI / 8 бар*) *обратите внимание на более высокое номинальное давление, чем у других предложений
  • Макс. толщина, оцинк. 9Стальной лист 0013 (длина плеча 24 дюйма): 0,063 дюйма + 0,063 дюйма (1,6 мм + 1,6 мм)
  • Макс. толщина, мягкая сталь лист (макс. длина плеча): 0,125″ + 0,125″ (3 мм + 3 мм)
  • Вес нетто 172 фунта (78 кг) (с кабелями, шлангами, подвеской и без рычагов)
  • Ток короткого замыкания: 26 кА

    • По цене от 28 000 до 30 000 долларов (долларов США), «под ключ» (без портала) в зависимости от опций (*цена может быть изменена)

    Также доступны другие пистолеты:

    • Портативные ручные сварочные пистолеты Tecna
    • Tecna TE3032 Мощный однофазный тип «C», 53 кВА номинал при 50% рабочем цикле, 620 даН (1400 фунтов силы) макс. усилие зажима. Максимальный ток короткого замыкания 26 кА . В комплекте со встроенным микропроцессорным управлением сваркой TE470 с 63 графиками: Многофункциональная рукоятка с кнопкой пуска Выключатель утечки на землю с предохранительным устройством Узел фильтра с блокируемой предохранительной ручкой Гироскопическая подвеска с устройством блокировки вращения Кнопка аварийной остановки Сетевой кабель длиной 6,5 м (21 фут) Трансформатор, плечи, электрододержатели и электроды полностью охлаждаются водой. Цена варьируется от 24 000 до 25 000 долларов США (*не включает охладитель воды, стреловой кран/козловой кран; цена может измениться)
    • Tecna TE3166 Мощный однофазный, ножничного типа, 75 кВА , рассчитанный на рабочий цикл 50°. Максимальное усилие зажима 855 даН (1900 фунтов силы).   Максимальный ток короткого замыкания 32,5 кА . В комплекте со встроенным микропроцессорным управлением сваркой TE470 с 63 графиками: Многофункциональная рукоятка с кнопкой пуска Выключатель утечки на землю с предохранительным устройством Узел фильтра с блокируемой предохранительной ручкой Гироскопическая подвеска с устройством блокировки вращения Кнопка аварийной остановки Сетевой кабель длиной 6,5 м (21 фут) Трансформатор, плечи, электрододержатели и электроды полностью охлаждаются водой. Цена варьируется от 31 000 до 32 000 долларов США (*не включает охладитель воды, стреловой кран/козловой кран; цена может измениться)
    • Tecna TE3184 Heavy Duty MFDC, 3-фазный, ножничного типа, 90 кВА с рабочим циклом 50 %. В комплекте с регулятором постоянного тока Tecna Model TE710. 6 режимов работы, включая динамический. Максимальное усилие зажима 855 даН (1900 фунтов силы). Максимальный ток короткого замыкания 30 кА . Многофункциональная рукоятка с пусковой кнопкой Заземление Выключатель утечки с предохранительным устройством Фильтр в сборе с запираемой предохранительной ручкой Гироскопическая подвеска с устройством блокировки вращения Кнопка аварийной остановки Сетевой кабель 6,5 м (21 фут) Трансформатор с полным водяным охлаждением, кронштейны, держатели электродов и электроды. Примечание. Инверторы Tecna рассчитаны на 440 В +/- 10 %. Если ожидается, что входная мощность превысит 480 В, может потребоваться понижающий трансформатор.   Цена варьируется от 45 000 до 50 000 долларов США. (*не включает охладитель воды, стреловой/козловой кран; цена может измениться)

    Онлайн-руководства по оборудованию для контактной сварки

    руководства по оборудованию

    Компания T. J. Snow рада предложить PDF-версии этих руководств по оборудованию для контактной сварки. Мы понимаем, что руководства часто не выживают в неумолимой заводской среде. Если ваш день знавал лучшие дни, не стесняйтесь скачать и распечатать новый сегодня!

    online manual directory

    8K29092 8K29592iPAK
    Brand Item Model Files
    Entron Controls Resistance Welding Control EN1000/EN1001 Manual (4 MB)
    Управление сваркой сопротивлением EN1000/EN1001 (каскадная версия) Руководство (1 МБ)
    Управление сваркой сопротивлением EN200 Manual (1 MB)
    Resistance Welding Control EN2000 Users Manual (1 MB)
    Resistance Welding Control EN6001 Users Manual (2 MB)
    Resistance Welding Control EN6021 Руководство пользователя (7 МБ)
    Управление сваркой сопротивлением EN6041 Руководство пользователя (6 МБ)
    Users Manual (1 MB)
    Resistance Welding Control EN7000 Manual (2 MB)
    Intertron Industries (Formerly Interlock) Resistance Welding Control 105 Manual (37 MB
    Устойчивая сварка. 0258 301B Manual (152K)
    Schematics (7 mb)
    Resistance Welding Control 302A Manual (108K)
    Schematics (2.8 mb)
    T. J. Snow Расчет силы на кончике коромысла Общий Документ (19K)
    Максимальный срок службы кабеля контактной сварки ОбщийWeb Article
    Unitrol Resistance Welding Control Simplicity (9160) Users Manual (7 MB)
    Resistance Welding Control Solution (9180) Users Manual (10 MB)
    Система защиты от защемления Soft Touch (9181) Руководство пользователя (5 МБ)
    Управление контактной сваркой Решение 2 (9280) Руководство пользователя (678 КБ)
    Resistance Welding Control 9181 Solution Users Manual (5 MB)
    Resistance Welding Control Solution 3 (9380) Users Manual (2 MB)
    WTC Resistance Welding Control Medar MedWeld 200 Series Руководство пользователя (3 МБ)
    Управление контактной сваркой Medar MedWeld 3005 Руководство пользователя (2 МБ)
    Resistance Welding Control Medar MedWeld 4000 Users Manual (4 MB)
    Resistance Welding Control WTC 6000 Weld Control Users Manual (18 MB)
    Resistance Welding Control WTC 6000 AC Weld Control Руководство пользователя (5 МБ)
    Управление контактной сваркой DEP100S-DEP105S Руководство пользователя (2 МБ)
    Resistance Welding Control DEP-600 Users Manual (2 MB)
    TECNA Resistance Welding Control TE90 Users Manual (2 MB)
    Resistance Welding Control TE300 Руководство пользователя (2 МБ)
    Управление сваркой сопротивлением TE450 Руководство пользователя (2 МБ)
    Управление сваркой сопротивлением TE500 Users Manual (2 MB)
    Resistance Welding Control TE101 Users Manual (3.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
