виды, изготовление своими руками, чертежи

Такой несложный инструмент, как кромкогиб, может оказаться полезным во многих ситуациях, связанных с необходимостью обработки изделий из листового металла. На современном рынке представлено множество моделей такого устройства, но при желании его можно изготовить своими руками.

Кромкогибы можно использовать для формирования довольно сложных профильных элементов

Сферы применения

Кромкогибочный станок или простейший ручной инструмент, предназначенный для гибки кромок, находит широкое применение во многих сферах. Кромкогиб позволяет, в частности, изготавливать из тонколистового металла элементы воздуховодов, подготавливать кромки заготовок для их соединения посредством сварки. Авторемонт (кузовные работы) – еще одна область применения такого инструмента и оборудования.

Кромкогиб также активно применяется в строительстве и при выполнении ремонтных работ по дому. Используя такой инструмент, формируют фальцевые соединения тонколистовых металлических элементов и даже изготавливают изделия различной конфигурации.

Отгиб торца водосточной трубы на электромеханическом кромкогибочном станке

Если говорить о принципе, по которому действует кромкогиб, то он достаточно прост. Чтобы загнуть кромку тонколистового изделия, шкалу кромкогиба устанавливают на требуемую ширину обработки, затем край обрабатываемой детали помещают между рабочими роликами приспособления и, передвигая устройство, выполняют гиб.

Основные разновидности

Наиболее простыми по конструкции из представленных на рынке кромкогибочных устройств являются ручные приспособления роликового типа. Все манипуляции с такими кромкогибами осуществляются при помощи рукоятки, которой они оснащены, а основную работу по деформированию края металлической заготовки выполняют ролики. Ширина гиба, выполняемого при помощи такого приспособления, регулируется посредством специального ограничителя, установленного на направляющих устройства.

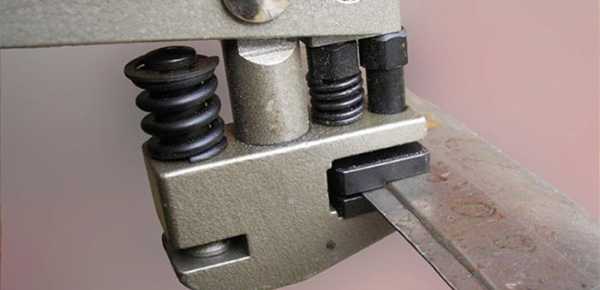

Компактными ручными кромкогибами можно работать непосредственно на месте монтажа

Высокую мобильность кромкогиба, работать с которым можно даже на высотных объектах, обеспечивают не только его компактные размеры, но и небольшой вес, составляющий порядка 2 кг. Используя ручной кромкозагибочный инструмент, можно загнуть край металлической заготовки на угол до 90°, при этом толщина металла, из которого она изготовлена, не может превышать 0,8 мм.

При помощи кромкогиба можно выполнять гибы любой длины, а их ширина может находиться в интервале 0,5–20 см. Как видно из технических характеристик такого устройства, его возможности достаточно ограничены, поэтому использовать его целесообразно лишь для решения несложных технологических задач. Более производительным и функциональным является кромкогибочный станок, оснащенный гидравлическим приводом. Оператору, работающему на таком оборудовании, не надо прикладывать значительные физические усилия для того, чтобы согнуть кромку металлической заготовки. За счет высокой мощности, которой отличается такое устройство, его можно использовать для обработки заготовок из листового металла даже значительной толщины.

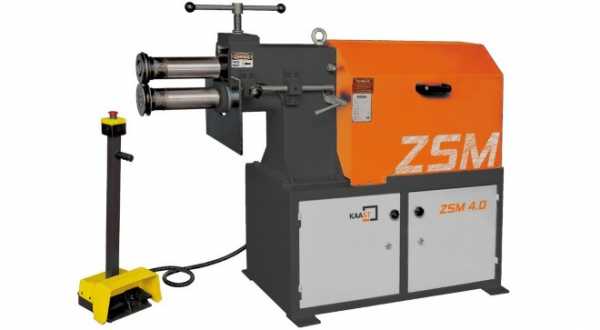

Кромкогибочный станок ZSH-4,0 с гидравлическим прижимом роликов

Гидравлический кромкогибочный станок в зависимости от габаритов может быть стационарным или передвижным. Именно гидравлическим приводом чаще всего оснащается такое оборудование, которое имеет и другое название – «кромкогибочный пресс».

Кромкогибочный станок может быть оснащен и электромеханическим приводом. При помощи данного оборудования можно изготавливать фальцы различного типа и даже выполнять осадку фальцевого шва, если оснащение станка позволяет это делать.

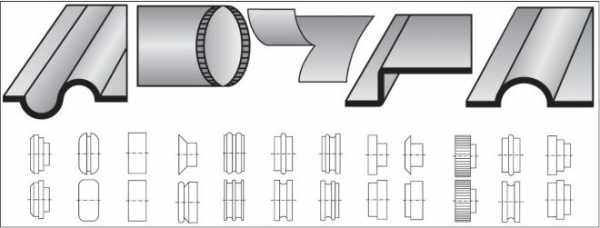

Выполнение кромки или её обрезка на роликовом станке происходит с помощью сменных роликов, от которых и зависит форма отгиба

Большой популярностью пользуются кромкогибы, оснащенные пневматическим приводом. Рабочие органы такого станка, работающего по принципу «поворотной балки», за счет использования пневмопривода позволяют оказывать значительное давление на обрабатываемую заготовку, величина которого может доходить до 6,2 бар. Между тем применять такой кромкогибочный станок можно для обработки заготовок из листового металла, толщина которого не превышает 1,2 мм, при этом ширина обрабатываемой кромки не может быть больше 12 мм. Решив использовать серийное оборудование данной категории или изготовить пневматический станок своими руками, вы должны иметь в виду, что для полноценной работы такого устройства необходимо обеспечить расход воздуха, равный 113 л/мин.

Самостоятельное изготовление кромкогибочного станка

Как сделать приспособление для выполнения кромкогибочных операций? Решается такая задача достаточно просто.

Вариант первый. Станок для сгиба длинных прямых кромок

Для того чтобы изготовить такое устройство, вам потребуются его чертежи, которые несложно найти в интернете, а также следующее оборудование и расходные материалы:

  • металлические швеллеры, из которых изготавливают основание и прижимы кромкогиба;
  • толстостенный уголок для изготовления обжимного пуансона;
  • металлический лист, из которого будут изготовлены щетки кромкогиба;
  • металлическая скоба, используемая в качестве ручки устройства.

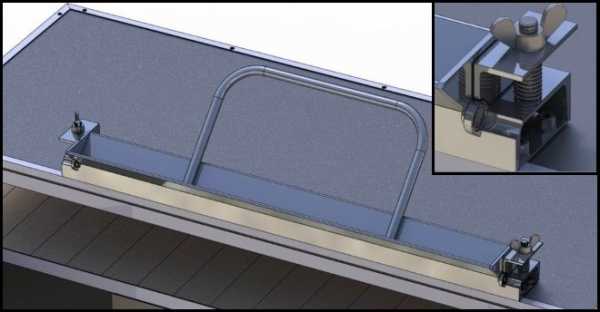

Схема работы самодельного кромкогиба

Схема сборки, позволяющая изготовить станок для выполнения кромкогибочных операций, выглядит следующим образом:

  • На ребрах пуансона и основания снимаются фаски, размер которых должен составлять 7х45°, а длина – 30 см.
  • К пуансону привариваются металлические прутки диаметром 10 мм, которые будут выступать в качестве осей. Приваривая такие прутки, необходимо следить за тем, чтобы их ось совпадала с ребром уголка.
  • На концах рабочей части прижима делаются выборки.
  • Самодельный кромкогиб предварительно собирается в тисках, при помощи которых пуансон сжимается с основанием. При этом важно следить за тем, чтобы стенка пуансона и рабочая полка основания, между которыми помещается картонная прокладка, располагались в одной плоскости.
  • На ось пуансона надеваются стальные щетки, которые прижимаются к основанию при помощи струбцин.
  • После проверки правильности положения щеток их приваривают к основанию устройства.
  • В основании кромкогиба просверливаются отверстия, в которые вкручиваются зажимные болты.
  • К основанию станка – металлическому швеллеру – привариваются шпильки, на которые накручиваются гайки.
  • Выкрутив болты, их вставляют в рассверленные отверстия прижимного механизма и накручивают на них ограничительные гайки.
  • К металлическому уголку самодельного кромкогиба приваривается ручка.

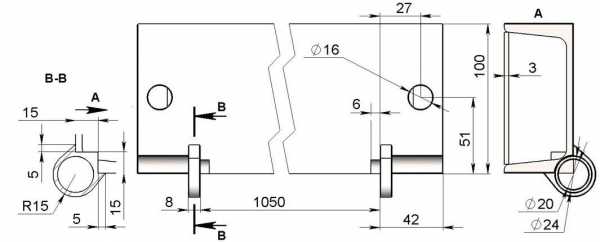

Чертеж гибочной балки (нажмите для увеличения)

Чертеж нижней балки (нажмите для увеличения)

Чертеж прижимной балки (нажмите для увеличения)

После того как ваше кромкогибочное устройство собрано, остается только зафиксировать его в слесарных тисках.

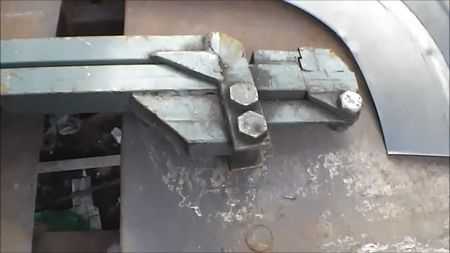

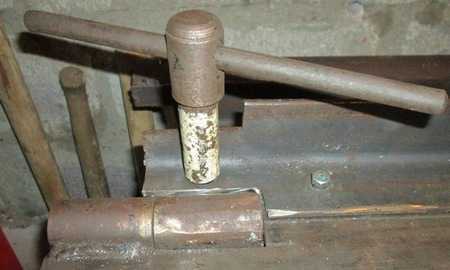

Закрепленный на верстаке кромкогиб

Видеообзор изготовления первого варианта кромкогибочного станка можно детально увидеть в представленном ниже видеоролике.

Вариант второй. Ручной кромкогиб для отбортовки

Этим самодельным приспособлением можно отгибать кромки любой длины, а конструкция взята с ручных кромкогибов заводского производства.

Весь ход работ детально кромкогиба данного вида подробно показан на видео ниже.

На данных примерах мы рассмотрели порядок изготовления типовых кромкогибов, которые можно использовать для выполнения целого перечня технологических операций. Если же вам необходимо кромкогибочное устройство, при помощи которого осуществляют авторемонт, то оно отличается еще более простой конструкцией и, соответственно, невысокой стоимостью, поэтому изготавливать его самостоятельно нецелесообразно: такое приспособление лучше приобрести.

И в заключение еще один вариант изготовления самодельного кромкогиба в видеоформате.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

met-all.org

Кромкогиб ручной для авторемонта своими руками. Чертежи и видео

Отбортовка кромок в листовых деталях автомобиля при его ремонте – неэнергоёмкая операция, поэтому даже при значительных объёмах работ целесообразно обзавестись не приводным, а ручным кромкогибом. Технологическое преимущество такого процесса заключается в том, что заготовку под давлением можно оставить настолько, насколько это требуется для преодоления упругой инерции материала. Ручными кромкогибами обычно формируют кромки листового металла толщиной до 0,8…1,0 мм, при высоте борта до 20 мм.

Устройство ручных кромкогибов

Кромкогибы, при некотором внешнем сходстве с листогибами, имеют принципиальное отличие – высота полки обычно не превышает 5…20% от их длины. Меньшее значение соответствует отбортовке внутренней кромки. При гибке такого ограничения нет, что предопределяет заметные конструктивные изменения в сравниваемых устройствах.

Первое из них касается длины рабочей зоны отбортовки – для ручных кромкогибов она может быть и небольшой, поскольку высота борта и радиус закругления не изменяются. Соответственно выпускаются портативные ручные кромкогибы, перемещая которые вдоль предварительно размеченной линии отбортовки, получаем требуемый профиль.

При большой протяжённости зоны кромкообразования процесс следует выполнять одновременно. В таких случаях кромкогиб более схож с листогибом, различаясь, по сути, лишь способом прижима заготовки.

Рассмотрим первый вариант устройства. Портативный ручной кромкогиб для постепенного формообразования борта включает в себя:

  1. Две ручки, причём подвижной может быть одна из них, либо обе.
  2. Рычажную усилительную систему для создания требуемого усилия отбортовки.
  3. Рабочие губки с профилем, который соответствует размерам кромки. Обычно производитель комплектует ручной кромкогиб набором из нескольких губок и наиболее часто встречающимися на практике высотой кромки и радиуса закругления при переходе от кромки к основной плоскости.
  4. Регулируемый ограничитель хода: чаще всего это – вывинчивающийся шлицевой винт, снабжённый упорной резьбой.

Для удобства работы ручки прорезинены, что исключает скольжение руки работающего во время приложения усилия.

Второй вариант портативного ручного кромкогиба – роликовый, где трение скольжения губок по заготовке заменяется трением качения при вращении рабочих роликов. Усилие формообразования при этом существенно снижается, но инструмент получается менее универсальным, поскольку пара роликов лишь одна, и изменить параметры кромкообразования не получится, кроме как заменой пары роликов, что довольно трудоёмко. Кроме того, роликовыми кромкогибами в большинстве случаев не удаётся выполнить внутреннюю отбортовку по малым радиусам.

Основным недостатком ручных портативных кромкогибов является их малая точность: при передвижении инструмента вдоль неровной линии будущей кромки постепенно накапливается погрешность, которая в конце операции может достигать миллиметра и более. При кузовном авторемонте это недопустимо, поэтому качество формирования борта определяется только опытом исполнителя.

Ручной кромкогиб своими руками

Остановимся на варианте проектирования и изготовления ручного кромкогиба с одновременным получением внутреннего или внешнего контура по всей длине предварительно размеченной заготовки. Общий вид приспособления представлен на рисунке. Такой ручной кромкогиб можно использовать не только в автосервисе, но также при производстве кровельных работ, изготовлении жестяных вентиляционных коробов и прочих пространственных изделий из листового металла.

Размеры самодельного кромкогиба с ручным приводом определяются в зависимости от наибольших размеров заготовки, для которой производится отбортовка. Например, при больших в плане изделиях целесообразнее соорудить стол из дерева или многослойной фанеры, на котором и крепить кромкогиб, в остальных случаях конструкция сваривается из швеллеров и листового металла.

Конструкция ручного кромкогиба рассчитана на последовательное выполнение двух переходов:

  • прижима заготовки при помощи струбцины и нижнего прижима;
  • отбортовки по заданному контуру поворотом рукоятки с расположенным на ней пуансоном.

Обычно рекомендуют выполнять сварной вариант такого узла, но это нецелесообразно: параметры кривой отбортовки могут измениться, а пуансон сменить уже невозможно. Поэтому, учитывая небольшие усилия, возникающие при деформировании лучше изготовить сборно-разборный пуансон, который представляет собой совокупность отдельных модулей, характеризующихся своим радиусом закругления и высотой кромки.

Крепление таких пуансонов на балке выполняется при помощи болтов (разумеется, что все посадочные места должны быть спроектированы и выполнены с максимально возможной точностью).

Само кромкообразование выполняется после того, как заготовка надёжно зафиксирована между верхним и нижним прижимами (последний обеспечивает плавность прижима за счет пружины, насаженной на стержень в верхней плоскости). Совмещение двух половинок отбортовочного штампа производится при перемещении опорного кронштейна по сопрягаемой поверхности ограничителей, которые выполняют роль направляющих элементов ручного кромкогиба.

Изменяя конфигурацию пуансонных модулей, можно выполнять отбортовку не только под прямым, но и под любым другим углом – вплоть до 110…120º (для этого достаточно лишь предусмотреть небольшой скос на ограничителе, который виден на рисунке).

proinstrumentinfo.ru

Самодельный ручной кромкогиб для ремонта автомобиля

Известно, что сварку встык очень сложно сделать на тонком железном материале. Благодаря инструменту, который представлен в этом видео канала “автореаниматор”, значительно облегчается работа по авторемонту. Теперь можно маскировать шов, который производится внахлёст, в результате получается полная иллюзия сварки встык. Внешне это выглядит очень эффектно и красиво. Сначала посмотрите, как работает мастер этим своим инструментом, конструкцию кромкогиба. Во втором видеоролике вы сможете увидеть чертежи изделия.

Мастер показывает, как с помощью ручного самодельного кромкогиба удается сделать ровные соединение двух деталей в ходе авторемонта. Одна из деталей имеют однородную ровную поверхность. На 2 детали сделаны кромка с углублением. Паз миллиметровой глубины. Два элемента прикладывается друг другу. По канавке в месте соединения проводится сварочный шов. Далее шлифуется выравнивается. Получаем ровное аккуратное и плоское соединение двух элементов, после покрытия краской смотрится как одно целое. Эффект сварки встык, но на самом деле внахлёст.

Рассмотрим конструкцию ручного кромкогиба в более подробном виде. Маленькие тиски для устойчивости. Точка опоры. Длина рычагов 0,5 метра. Трубка на 25. к ней приварены два куска шины.

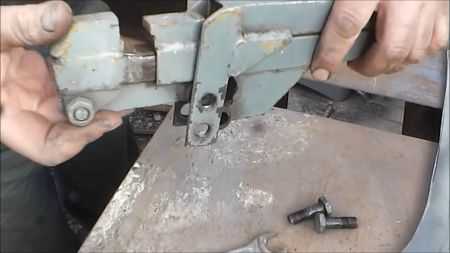

Два отверстия. Получается п-образная деталь. Болтики на 12. Попробуем разобрать инструмент. Когда можно будет более подробно показать все составные части. Выступ на этой части не является формирующей. На 2 детали есть ответная часть. Для облегчения работы сделан рычаг.

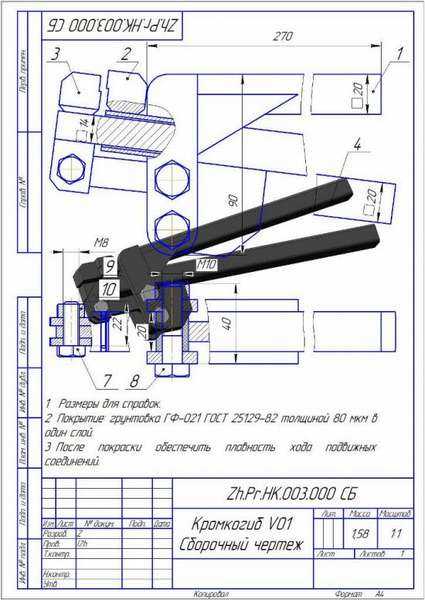

Чертеж кромкогиба

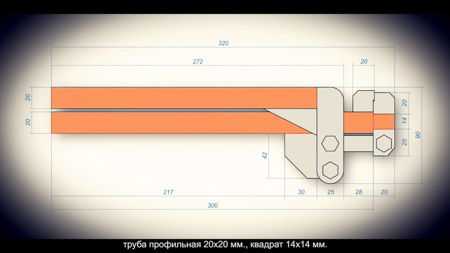

Два рычага через точку опоры соединяются друг с другом. Труба 25, шина имеет такой же размер. Длина плеча 100 миллиметров. Расстояние между болтами 25 миллиметров. Внутренняя трубка 20 x 20. К ней приварена миллиметровая пластинка. Пластинка компенсирует разницу во внешнем и внутреннем диаметрах. Для упрощения конструкции в щечке нарезана резьба.
Мастер в процессе изготовления этого ручного приспособления не использовал каких-либо чертежей, всё делалось по наитию. Вся структура рисовалась на бумажке.

Если вы хотите повторить эту конструкцию для своей автомастерской, то следующее видео будет ценным для вас. Здесь вы можете увидеть все необходимые чертежи этого инструмента, которая называется кромкогиб. Очень удобное приспособление для работы в процессе авторемонта.

izobreteniya.net

Кромкогиб ручной – зачем он нужен, и какой подойдет для ваших целей? + Видео

1 Кто вооружен таким инструментом?

Это устройство предназначено для холодной гибки металла. Инструмент нашел свое широкое применение во многих областях. Например, пользуется спросом ручной тип кромкогиба для проведения авторемонта, также с помощью этого приспособления изготавливают фасонные детали прямоугольных воздуховодов. А сформировав кромку на одном из листов, можно сделать сварной шов внахлест.

Устройство для холодной гибки металла

Рекомендуем ознакомиться

Еще этот инструмент используют для профилирования металла, он незаменим в строительстве, при производстве различных элементов и создании фальцевых соединений. Принцип работы довольно прост. Необходимо установить шкалу, определяющую ширину гиба. Затем расположить край листа между рабочими деталями (роликами) и загнуть кромку, передвигая устройство.

2 Роликовый, пневматический и другие – зачем столько?

Роликовый тип кромкогиба с ручным приводом имеет простую конструкцию. С одной стороны расположена ручка, а с другой – рабочие ролики, которые и деформируют металл. С помощью специального ограничителя на направляющих устанавливается ширина гиба. Весит роликовый инструмент около 2 кг, что делает его весьма мобильным. При надобности можно работать даже на высотных объектах. С его помощью получится согнуть на 90° лист металла толщиной 0,8 мм. Ширина гиба колеблется в пределах от 0,5 до 20 см, а вот его длина не ограничена. Однако такой прибор актуален только при незначительных объемах задачи.

Гидравлический тип кромкогиба упрощает работу. Вам придется прикладывать значительно меньше усилий, чтобы сформировать гиб. При этом толщина обрабатываемого металла может достигать 3 мм. Гидравлический станок работает за счет гидроцилиндров и бывает стационарным и передвижным.

Гидравлический кромкогиб

С помощью приспособлений с электромеханическим приводом можно изготавливать различные виды фальцев. При соответствующем оснащении получится даже осадить фальцевый шов.

Еще пользуются популярностью кромкогиб, который имеет пневматический привод. В их основе лежит принцип "поворотной балки", а за счет пневмоцилиндров устройство выдает давление до 6,2 бар. Такой инструмент легко справится с листом металла толщиной даже 1,2 мм. Ширина кромки возможна не более 12 мм. Пневматический станок потребляет 113 л воздуха в минуту.

3 Можно ли сделать его самостоятельно?

Конструкция ручных кромкогибов настолько проста, что многие задумываются, как их сделать своими руками, и мы постараемся ответить на этот вопрос. Вам понадобится пара отрезков швеллеров и уголки с прямолинейными кромками. Еще подготовьте сварочный аппарат. Если не справитесь с ним своими руками, договоритесь со сварщиком. Станок состоит из основания, прижима, пуансона и ручки. Основание и прижимы делаются из швеллеров №6,5 и №5 соответственно, а обжимной пуансон из толстостенного уголка №5. Еще понадобится лист пятимиллиметровой стали для щеток. В качестве ручки подойдет металлическая скоба диаметром от 1,5 см.

Конструкция ручного кромкогиба

Подготовив все комплектующие, необходимо снять фаски 7х45° и длиной 30 см по ребру заготовок пунсона и основания. Далее привариваем к пуансону оси (стальные прутки сечением 10 мм). Проследите, чтобы ось самого прутка совпала с ребром уголка. Теперь делаем выборки и на концах рабочей части прижима. После подготовительных работ нужно предварительно собрать самодельный кромкогиб. Для этого понадобятся тиски. Устанавливаем в зажимном инструменте основание с пуансоном.

Проверяем чтобы стенка первого и рабочая полка второго находились в одной плоскости. Также нам понадобится картонная прокладка, поместив ее между деталями, мы обеспечим небольшой зазор (1 мм). Крепко фиксируем элементы в тисках. На ось пуансона необходимо надеть стальные щетки, а к основанию эти составляющие крепятся струбцинами. Затем проверяем положение щеток и только после этого можно зафиксировать их сваркой к швеллеру. Осталось просверлить в основании отверстия и вкрутить в них зажимные болты, а на шпильки метизов накручиваются гайки, которые сразу же привариваются к швеллеру.

Выкрутив болты, необходимо вставить их в рассверленные отверстия прижима. В этом случае на них опять накручиваются гайки-ограничители. Ручка приваривается к уголку. Станок готов к использованию, осталось только установить его в слесарных тисках. Кромкогибы для кузовного ремонта имеют менее сложную конструкцию и небольшие размеры, да и их стоимость невелика, поэтому экономнее их купить в готовом виде, чем делать своими руками.

tutmet.ru

Ручной кромкогибочный инструмент

Инструмент который поможет в работе с листовым металлом или ручной кромкогиб.

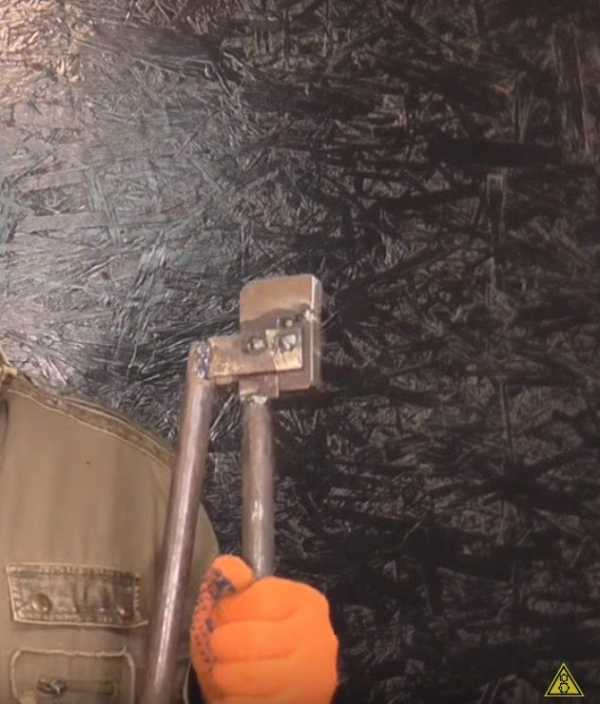

Всем доброго времени. Вот такой вот ручной кромкогиб сделал один мастер. И сейчас в данной статье мы рассмотрим, как, для чего и из чего автор его делал.


Детали для рабочей части этого инструмента автор сделает из вот такого листового металла толщиной в 15 мм.

Автор начертил на листе фигуру похожую на букву Г.

И вырезал её с помощью УШМ.

С вот такими размерами.

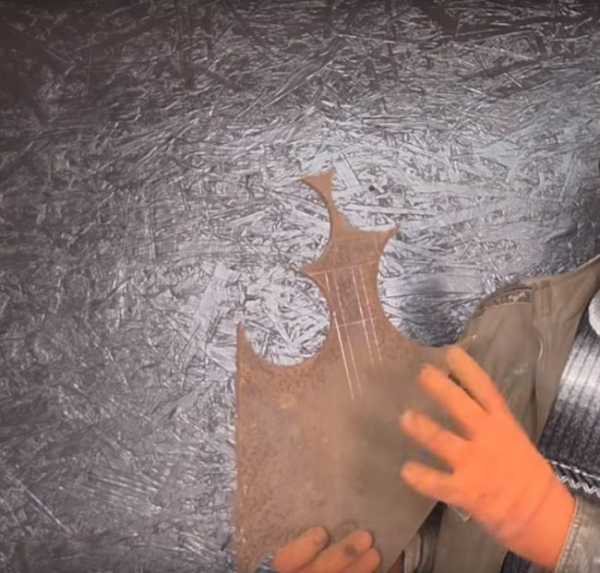

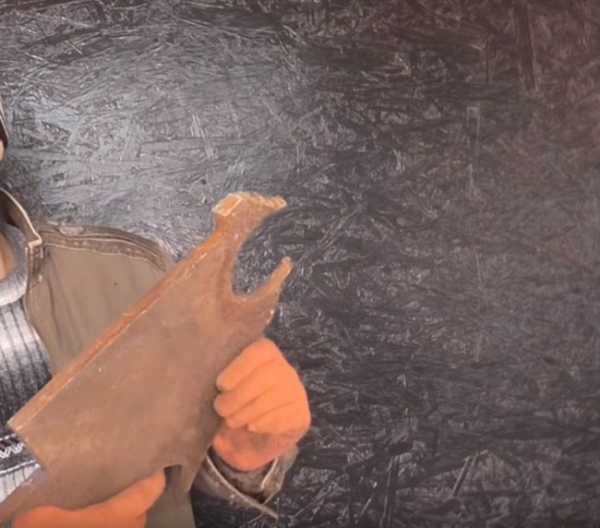

Далее автор вырезал ещё одну деталь из того же листа, только эта деталь уже прямоугольной формы.
Размеры.

Затем он наметил и сделал отверстия в этих деталях.

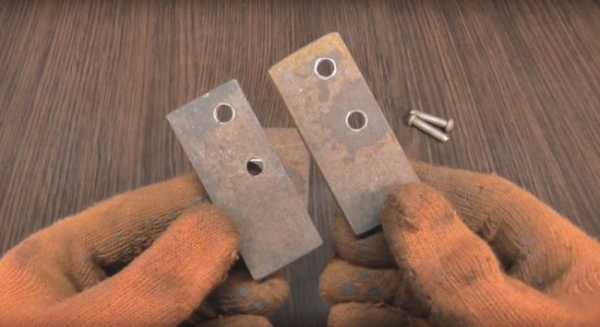

Соединения для двух предыдущих деталей он будет делать из полосы толщиной 4мм. Отрезав от полосы два куска длинной 70 мм.


Для того, чтобы детали и крепления совпадали он положил детали на одну из вырезанных полосок для крепления, выставил детали как положено и отметил места для отверстий в полосе.

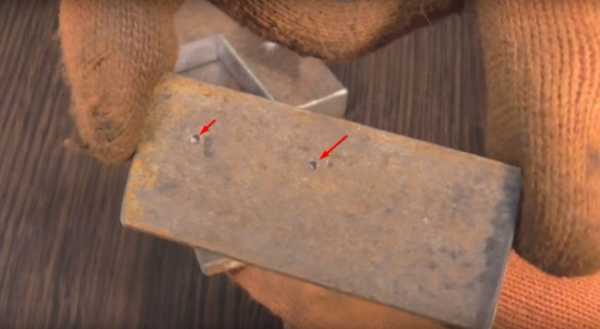

Затем отмеченные места накернил.

И сложив их вместе сделал отверстия.

Сняв фаски сверлом побольше.

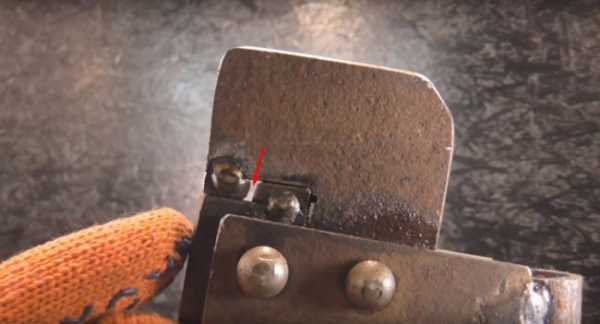

Собирает детали. В качестве крепления автор использует металлические заклёпки, но можно так же использовать и болты.

В этих местах автор, приварит заклёпки к полосе.

Затем он приварит ручки инструмента, которые он сделал и пол дюймовой трубы (просто отрезав трубки нужной длинны).

И последним шагом автор вырезал две квадратные детальки из 4-х мм полосы. Вставил их в инструмент и приварил, места сварки показаны на картинке ниже.

Между этими квадратами обязательно должен быть не большой зазор.

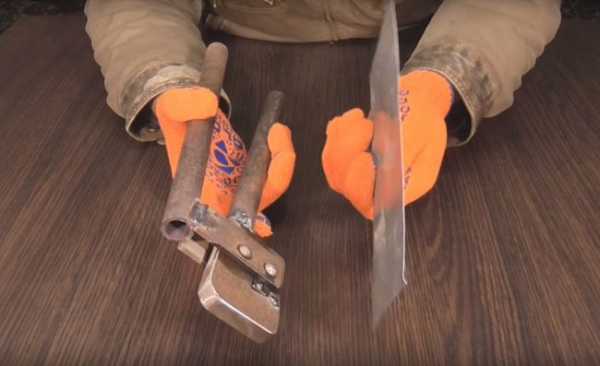

А теперь автор продемонстрирует работу своего инструмента. Сначала на листе оцинковки.

Для более удобной работы автор зажал одну ручку кромкогиба в тиски.

Вот такое ребро жёсткости получилось.


По словам автора этот инструмент хорошо использовать в подготовке листового металла к сварке. После того как при помощи этого инструмента сделать на одном из свариваемых листов металла кромку и приложить её ко второму листу, получается как бы нахлёст и с одной из сторон листы будут находиться в одной плоскости, что очень хорошо.

Всем огромное спасибо за уделённое время.

Видео самоделки:


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Кромкогиб своими руками из куска швеллера и уголка

Кромкогиб своими руками

Содержание статьи

В домашнем хозяйстве, да и не только, может пригодиться такой инструмент как кромкогиб. Нет, можно, конечно же, гнуть края нетолстого металла и посредством тисков с такой то матерью, но это всё совковое время.

Сегодня же, проще сделать кромкогиб своими руками, используя для этого кусок швеллера, петли от ворот и небольшой кусок уголка с приваренной к нему ручкой. Что можно сделать самодельным кромкогибом? Да много чего, например угольные лопаты. Чем не свой бизнес на старости лет?

Итак, о том, как сделать кромкогиб своими руками и будет рассказано в этой статье. Кстати, станок для сгибания арматуры имеет похожую схему изготовления.

Кромкогиб своими руками

На этом сайте вы не найдёте принципиальную схему кромкогиба, да и многие ресурсы в сети ведут по предлагаемым ссылкам не туда куда нужно (сам проверял, при написании этой статьи). Однако принцип работы такого самодельного инструмента прост и понятен, для этого достаточно посмотреть фотографии.


Для изготовления кромкогиба своими руками понадобится квадратного сечения труба, которая накрепко приваривается или прикручивается болтами к столешнице или столярному столу. К концу трубы приваривается одной стороной металлическая петля, ко второй части будет приварен металлический уголок. То же самое делается и на другом конце металлического уголка и трубы.

От того насколько длинными будут эти металлические части ручного кромкогиба, зависит возможность сгибания разной длины деталей. Другими словами, для изготовления угольных лопат на кромкогибе нет необходимости делать его большой длины.

Сборка самодельного кромкогиба

Как было сказано выше, металлическая труба квадратного сечения накрепко закрепляется на столешнице, или какой то другой устойчивой опоре. Также, если ничего готового нет, то можно сварить под кромкогиб специальный каркас, на котором затем, и будут  располагаться все основные его части.


Для изготовления каркаса самодельного кромкогиба, потребуется также металлический уголок и сварочный инвертор для сборки всех частей. Можно сделать как отдельно стоящий каркас, так и зафиксированный на стене. Нечто подобное можно увидеть на картинках ниже.

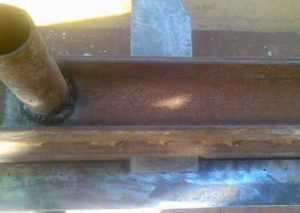

Обязательно к краю уголка для сгибания металла следует приварить небольшой кусок металлической полудюймовой трубы, которая будет служить в качестве рукоятки. Также необходимо предусмотреть фиксирование сгибаемого металла к основной части кромкогиба.


Сделать это можно посредством струбцин, но для надёжности лучше всё-таки использовать кусок швеллера или металлической трубы квадратного сечения.

Оценить статью и поделиться ссылкой:

samastroyka.ru

Кромкогиб своими руками - технология изготовления

Инструментарий многих домашних умельцев включает незатейливое устройство, выполняющее работу по сгибу тонких металлических поверхностей – кромкогиб. Данное изделие применяется в различных областях и представляет собой ручное устройство, мастерски обрабатывающее кромки листов из металла. Современный рынок инструментов предлагает множество моделей кромкогиба, но при желании можно сделать кромкогиб своими руками.

Свойства инструмента

Кромкогиб представляет собой инструмент ручного пользования, применяемый для загибания кромок. В основном изделие используется для холодной гибки листового металла небольшой толщины (до 1 мм). Свойства кромкогиба применяются и в автомобильной промышленности – с помощью незамысловатого инструмента удаётся сформировать мелкие детали, требующие ручной работы, а также замаскировать швы, идущие внахлёст.

Особенная конфигурация кромкогиба позволяет обрабатывать сложные строительные профили и изготавливать элементы воздуховодов из тонкого металла. Большим преимуществом кромкогибочного станка является ручное управление нажатием. С помощью кромкогиба можно регулировать силу давления, оказываемую на обрабатываемую деталь. Такой деликатный подход исключён на фабричном производстве, которое изготавливает элементы под заданные единицы давления.

Функционирование ручного инструмента представляет собой последовательность из следующих действий:

  • фиксация обрабатываемого объекта,
  • регулировка шкалы кромкогиба (ширина обработки),
  • установка металлического листа между подвижными роликами изделия,
  • формирование итогового сгиба.

Разновидности кромкогибов

Зажимной инструмент представлен в различных модификациях, которые отличаются по размеру, форме и конструктивным особенностям. Самой распространённой моделью считается ручной кромкогиб.

Принцип его действия заключается в перемещении по ширине обрабатываемого листа, в результате чего металлическое изделие постепенно сгибается по назначенному шву. Максимальная ширина обрабатываемой заготовки составляет 0,8 мм.

Портативный кромкогиб ручного применения включает следующие компоненты:

  • подвижные прорезиненные ручки,
  • рычажная система, с помощью которой регулируется сила нажатия,
  • рабочие губки, соразмерные ширине кромки,
  • ограничитель хода, представленный в виде резного винта.

К отрицательным свойствам ручного приспособления можно отнести невысокую точность выполняемых кромкогибочных операций. При ручном передвижении инструмента деталь может выйти из искомого положения, что ведёт к образованию погрешности. В результате такого производственного огреха обрабатываемый объект может обрести некорректную форму.

Роликовые приспособления более ограничены в своём действии, так как одной пары встроенных роликов недостаточно для того, чтобы производить операции по формированию тонкой отбортовки небольшого радиуса. В данном случае можно осуществить замену роликов, подстраивающихся под форму отгиба, но подобное трудоёмкое вмешательство в изделие сомнительно.

Кромкогибочный инструмент гидравлического типа позволяет совершать более технологичные и насыщенные операции. Большой мощностный потенциал данного устройства допускает обработку кромок значительной толщины. Станки с электромеханическим и пневматическим приводом также отличаются высокими показателями обработки изделий.

Подготовительный этап работы

Самодельный кромкогиб станет отличным помощником в домашнем хозяйстве и позволит выполнить некоторые виды монтажных и строительных работ. Создание кромкогиба в домашних условиях стоит начать с изучения его конструктивных особенностей. Ручной станок состоит из основания, прижима, детали для прессования и ручки. Для изготовления кромкогиба понадобятся следующие комплектующие:

  • конструктивные чертежи изделия,
  • металлические швеллеры №5 и №6,5 для основания и прижима,
  • толстостенный уголок,
  • обжимной пуансон №5,
  • стальной пятимиллиметровый лист для щёток,
  • скоба с диаметром в 1,5 см для ручки.

Существует множество чертежей и технических рекомендаций, по которым можно создать ручной кромкогиб своими руками. Основной способ создания ручного изделия для отбортовки заимствован у кромкогибов фабричного производства. Размер итогового инструмента зависит от размеров детали, для которой будет производиться отбортовка.

Заготовку больших габаритов легче закрепить на деревянном столе, а в других случаях конструкция сваривается из листового металла. Перед началом сборки всех деталей стоит отметить местоположение всех комплектующих на размеченной заготовке.

Сборка инструмента

За подготовительным этапом следует работа по сборке самодельного инструмента. На первом этапе проводится снятие фасок формата 7х45° и длиной 300 мм. Далее нужно приварить к обжимному пуансону стальные оси, диаметр которых составляет 10 мм. Важно проследить за тем, чтобы ось была точно совмещена с ребром толстостенного уголка. После этого на рабочей части прижима делаются выборки.

На следующем этапе производится предварительная сборка кромкогиба. Для этого в тисках устанавливается основание с деталью для прессования. При выполнении этих операций нужно проверить, чтобы отдельные части в тисках находились в пределах одной плоскости и плотно прилегали друг к другу. После установки стальных щёток на главную ось их приваривают к основанию изделия.

В просверлённые отверстия основания вставляются зажимные болты. К металлическому швеллеру прикручивают шпильки, к которым позже крепят ограничительные гайки. На финальном этапе к конструкции толстостенного уголка приваривается ручка. После окончательной сборки ручного инструмента нужно зафиксировать его в тисках.

Сборка ручного инструмента требует использования сварочного оборудования и закупки металлических деталей. Поэтому при возможности легче приобрести заводской вариант ручного кромкогиба, чем изобрести свой в домашних условиях.

Видео по теме: Кромкогиб своими руками
