Ручной лобзик по дереву для школьника

Ручной лобзик используется для фигурного выпиливания изделий из фанеры, пластика, дерева и т.п. Часто на уроках труда в учебных заведениях инструмент используется для выполнения различных операций. При этом необходимо правильно подобрать ручной лобзик по дереву для школьника.

Как выбрать ручной лобзик для школьника

При выборе лобзика по дереву необходимо учитывать следующие параметры:

• вид пилки;
• размер полотна;
• конструкцию.

Какие пилки существуют, какие подойдут для начала и их классификация

Существуют следующие виды пилок для ручного лобзика:

1. Стандартные или Standart tooth. Данные пилки характеризуются зубьями, имеющими одинаковый размер, удаленность друг от друга и направленность.
2. Реверсные или Reverse Skip-tooth. Часть резцов на реверсной пилке направлены вверх, что позволяет подрезать материал при возвратном движении инструмента. В результате сколы с обратной стороны практически отсутствуют.
3. Пилки с пропущенным зубом или Skip-tooth Blades. Отсутствие резцов исключает риск заклинивания лобзика и сильный нагрев полотна, способствует хорошему отводу опилок в процесс работы и повышает скорость обработки.
4. Пилки со сдвоенными зубьями или Double-tooth Blades. Главная особенность — получение гладкого реза. Также пилка хорошо отводит стружку и мало греется.

Полотна различают по длине, которая влияет на толщину обрабатываемого материала. По данному параметру различают номера полотна от 2,0 до 12.

Новичкам, в том числе школьникам, при покупке инструмента следует обращать внимание на характеристики полотна. Изначально рекомендуется работать лобзиком размером 130 мм, реже — 160 или 165 мм (лезвия номер 3, 5, 7). Толщина выпиливания при этом составляет 9,0-12,5 мм. Тем, кто только начинает выпиливать по дереву, рекомендуется использовать пилки с большим значением TPI. Работа с ними протекает медленнее, зато рез получается ровнее и аккуратнее.

Разновидности моделей

Если планируется редкая работа с инструментом по дереву, то выбирают простые модели. Среди них можно выделить лобзик Stayer Master, отлично подходящий для школьников. Пилки из нержавеющей стали отличаются прочностью и надежностью. Модель предназначена для фигурного распила дерева и обработки в труднодоступных местах.

Еще одна хорошая модель — лобзик Fit школьный 41030. Рама и полотно изготовлены из инструментальной стали. Деревянная ручка обеспечивает надежность и удобство захвата.

Если же школьник увлекается изготовлением изделий из дерева или фанеры, то рекомендуется приобретать наборы для выпиливания лобзиком. Они комплектуются дополнительными элементами: струбцинами, упорами, направляющими и т.д.

При подборе моделей следует обратить внимание на производителя. Не стоит покупать дешевые инструменты китайского производства. Они отличаются малой прочностью и коротким сроком службы.

Конструкция

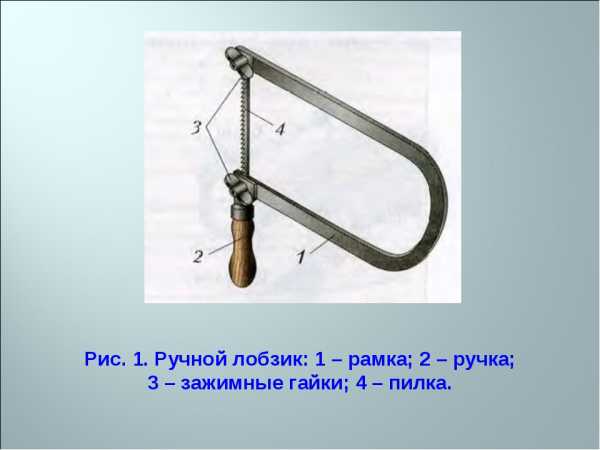

Ручной школьный лобзик отличается простой конструкцией. Он состоит из металлической рамы, ручки, пилки и зажимов. Пилка крепится к раме с помощью барабанчиков или гаек. На раме с одной стороны имеется ручка. Она может изготавливаться из пластика или дерева. Второй вариант более надежен и прочен.

По форме рамы инструмент может быть прямоугольным или остроконечным. Первый вариант подходит для прямого распила материала. Второй вид используют для создания более сложных линий.

Советы профессионалов

При выборе ручного лобзика по дереву для школьника, необходимо учесть следующие рекомендации мастеров:

1. Следует обращать внимание на вес модели. Т.к. инструмент держат одной рукой и в течение достаточно долгого времени, то он должен быть легким.
2. Лучше выбирать модели с анатомической рукояткой, которые удобно лежат в руке, чтобы школьник не уставал.
3. Необходимо обращать внимание на прочность рамы. Не стоит выбирать модели из алюминия или железа, они недостаточно прочны и долговечны. Оптимальный вариант — инструмент из стали или титана. Они обладают высокой прочностью, а лобзик не «прыгает» во время пиления.
4. Рекомендуется выбирать лобзик с зажимами-барабанчиками. Такой крепеж более удобен, т.к. откручивается без использования гаечных ключей. Если же выбирать гайки, то для замены пилки придется использовать дополнительный инструмент.

При правильном выборе инструмента для школьника удастся выполнить все необходимые работы по распилу дерева или фанеры.

opilah.com

Как грамотно выбрать ручной лобзик по дереву

Существует немалое количество инструментов, предназначенных для проведения столярных и строительных работ. Например, следует отметить ручной лобзик по дереву. Данный инструмент предназначен для фигурного выпиливания небольших и тонких досок, а также отлично подходит для создания изделий прямоугольных и овальных форм. Но для того чтобы подобрать и приобрести подходящий лобзик, следует учитывать некоторые важные моменты. Именно о них и стоит рассказать более подробно.

Основные критерии выбора

В первую очередь необходимо обратить внимание на массу инструмента. Как правило, чем тяжелее лобзик, тем быстрее будет уставать от него рука. Таким образом, от веса изделия будет зависеть уровень вашей производительности.

Далее стоит обратить внимание на раму лобзика. Немаловажную роль играет её упругость. Этот показатель определяет возможность натяжения пилки. В данном случае всё зависит от материала, используемого для изготовления. Алюминиевые и железные лобзики, например, имеют небольшой вес, но не очень долговечны. Масса изделий из титана и стали чуть выше, но зато работать с ними гораздо удобней. Далее стоит отметить форму рамы. От неё зависит максимально допустимая длина прямолинейного реза. Благодаря приемлемой цене изделий можно приобрести набор ручных лобзиков разного типа, чтобы иметь возможность подбирать нужный инструмент для каждого случая.

Также стоит обратить внимание на зажимы. Эти элементы могут быть двух видов. Барабанчики обеспечивают вас более комфортным обращением с инструментом, поэтому смена пильного полотна не займёт много времени и не потребует дополнительных устройств. Для гаечных зажимов необходимы специальные ключи, которые носить с собой не всегда удобно.

Рукоять изделия не играет особой роли. Но стоит обратить внимание на ручные лобзики, которые удобно лежат в руке и не выскальзывают из неё. Также немаловажную роль играют пильные полотна. Следует отметить, что чем они тоньше, тем сложнее контролировать процесс резки, но при этом появляется возможность создавать изделия более сложной формы. Конечно, от толщины полотна будет зависеть срок его службы.



nemolotok.ru

Как изготовить самодельный лобзиковый станок

Резьба и выпиливание из дерева красивых фигур — увлекательное занятие. Склонность человека к этому творчеству проявляется уже с раннего детства и нередко остаётся на всю жизнь. Все знают, что это непростой и довольно кропотливый труд. Он всегда требует не только особой аккуратности, но и больших затрат времени. Чтобы исключить этот недостаток и облегчить себе работу необходимо автоматизировать процесс. Для этого понадобится лишь приобрести лобзиковый станок в магазине. Однако в продаже такое устройство стоит недёшево и не всем по карману. Но эту проблему несложно решить, если изготовить приспособление для выпиливания и резьбы по дереву самому.

Процесс изготовления

Для этого потребуются материалы:

• чертежи либо схемы;
• деревянные бруски;
• короткие доски;
• куски старой фанеры;
• простые гвозди или шурупы.

Инструменты:

• средних размеров молоток;
• обычная ручная пила;
• небольшой рубанок;
• электролобзик;
• острый топор.

Схема или чертёж

Прежде чем приступать к сборке, необходимо начертить схему либо самим сделать чертёж лобзикового станка. Своими руками редко кому удаётся выполнить качественный документ на хорошем профессиональном уровне, но это не беда. Подходящий чертёж всегда можно найти в интернете и уже по нему собрать свой лобзик. Зачастую для несложного самодельного устройства изобретатели используют лишь мини-схему, начерченную просто от руки. Этого бывает вполне достаточно, когда требуется сконструировать простое приспособление для фигурного выпиливания из фанеры и дерева.

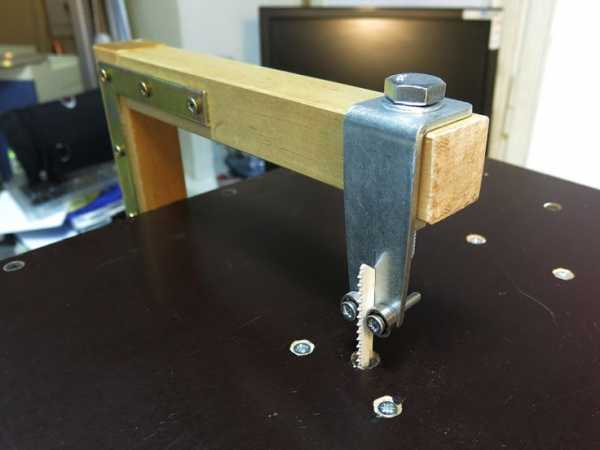

Стационарный вариант

Нередко бывают случаи, когда требуется выполнить идеальные разрезы в фанере или дереве строго вертикально. Такую работу просто невозможно сделать даже заводским электролобзиком. Прибор, который всегда находится в руке, будет давать отклонения, и края прорезей никогда не получатся идеальной формы. Чтобы сделать их прямыми и ровными, следует производить такую работу только на стационарном станке, где устройство для выпиливания в дереве или фанере прочно и надёжно зафиксировано на поверхности стола.

Чтобы сконструировать стационарный лобзик для фигурного выпиливания по фанере и дереву, нужно в первую очередь подготовить материал для постройки стола. Он станет прочной опорой для станка, а также обеспечит удобство в работе. Все это несложно изготовить из дерева. Сначала необходимо найти подходящие бруски, разметить и сделать из них каркас стола. После этого отрезать одинаковые доски, постелить их наверх и закрепить обычными гвоздями либо шурупами. Чтобы поверхность оказалась достаточно ровной, желательно на стол постелить фанеру. Она не только сделает поверхность гладкой, но и создаст дополнительную жёсткость.

Далее потребуется установить сам агрегат для фигурного выпиливания из деревянных заготовок. Конечно, можно сделать весь механизм из фанеры, но на это уйдёт слишком много времени. Проще всего использовать очень простой способ, где для работы пилы устанавливается стандартный заводской прибор — электролобзик. Для этого понадобятся лишь четыре маленьких уголка и несколько шурупов. А дальше все делается очень просто: находим центр стола и сверлим ручной дрелью отверстие насквозь. Его диаметр должен быть таким, чтобы туда свободно проходила заводская пилка стандартного электрического лобзика.

Когда в это отверстие будет вставлена пилка, а все устройство плотно ляжет на стол, необходимо будет обвести карандашом вокруг дюралевой опоры. Затем этим лобзиком вырезать отверстие так, чтобы туда прошёл сам корпус в перевёрнутом виде, а его опорная планка плотно встала на уровне стола. Останется только поставить снизу маленькие уголки и зафиксировать площадку шурупами. На этом стационарный лобзиковый станок считается построенным и можно смело начать работу.

Оборудование из швейной машинки

Сегодня многие изобретатели с успехом применяют современные методы, которые отличаются хорошим качеством и точностью в работе. Особо выделяется лобзиковый станок с применением ленточного полотна. Однако, несмотря на очень высокую скорость, сделать его сможет не каждый. По этой причине стоит выбрать более простой способ с использованием устаревшей швейной машинки. Хотя её устройство уже отслужило свой срок, но на работу самодельного станка это не повлияет. К тому же, это довольно распространённый и недорогой вариант, где не требуются слишком большие затраты.

Для этой самодельной конструкции станка потребуется:

• стол или верстак;
• швейная машинка;
• стальная пилка;
• ручная дрель;
• разводной ключ;
• пассатижи;
• отвёртка.

О строительстве стола для стационарного лобзика рассказывалось выше, поэтому его не будем больше рассматривать. Но стоит заметить, что для этих целей может прекрасно подойти рабочий верстак. Кроме этого, многие старые швейные машинки уже имеют конструкцию в виде стола, а также механический привод. Поэтому здесь разберём лишь главные механизмы, в которые необходимо внести изменения.

Переделка

Переделать старую швейную машину под настольный лобзик не слишком сложно. Вначале потребуется изменить заднюю механическую часть, в которой закрепляется игла. Для этого необходимо сбоку подпилить хвостовик настолько, чтобы в зажим свободно входило стандартное полотно от заводского электрического лобзика. Отверстие в нижней пластине, которое предназначается под иглу, также нужно увеличить. Это легко сделать ручной дрелью с диаметром немного шире пилки.

Нередко зажимная лапка у швейной машинки мешает при выпиливании толстой фанеры или деревянных брусков. Её нетрудно снять, открутив боковой стопорный болтик руками либо отвёрткой. В процессе работы лобзика будут оставаться опилки. Их легко собрать, если внизу установить небольшую коробочку. Но перед этим предстоит убрать челнок вместе со всем устройством, которое будет мешать. Удалить его несложно, имея лишь маленький разводной ключ или пассатижи.

Механический привод и двигатель

Понятно, что крутить руками такой станок будет очень сложно и неудобно. Поэтому необходимо установить дополнительный двигатель с механическим приводом. Буквально все образцы швейных машин в своей конструкции имеют шкив. К нему с помощью ремня подключается двигатель, который включается ногой. Если такой агрегат отсутствует, то его нетрудно сделать самому. Для этого нужно лишь найти электрический двигатель подходящей мощности. А затем прочно прикрепить его к столу с помощью простых хомутов — и можно активно приниматься за работу.

obinstrumentah.info

видео-инструкция по монтажу своими руками, особенности пилочек для электролобзика, лобзикового станка, узоров для выпиливания, цена, фото

Все фото из статьи

Пилы для лобзика по дереву имеют множество разновидностей. Они отличаются шириной, длиной, зубом, материалом и даже хвостовой частью. В данной статье мы разберём тонкости правильного выбора, от которого зависит качество распила и скорость вашей работы.

Пилки для электролобзика по дереву в ассортименте

Общие положения

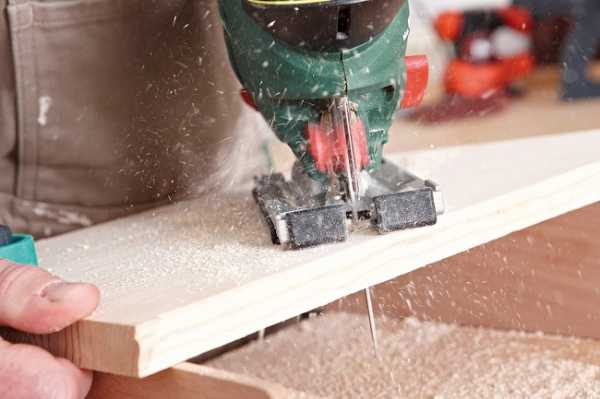

Прямолинейное выпиливание по дереву электролобзиком

Пилка для ручного лобзика по дереву представляет собой режущий инструмент, который в процессе работы совершает поступательные движения вверх и вниз, совершая прямые или фигурные распилы.

Совет: при покупке электрического лобзика проверьте наличие маятниковой функции.
Благодаря ей совершается дополнительное движение полотна вперёд и назад, что ускоряет процесс и уменьшает нагрузку на двигатель.

Применение такого оборудования в значительной степени упрощает обработку деревянных и не только изделий своими руками. Кроме того позволяет легко создавать фигурные срезы, необходимые при сборе некоторых конструкций или с целью их украшения.

Разновидности

Первое, на что необходимо обратить внимание при выборе подходящей пилочки для лобзика по дереву, так это на её маркировку, определяющую материал, из которого она изготовлена:

Материал полотна

Фото полотна с маркировкой HCS

Маркировка	Описание
HCS	Наличие таких букв на хвостовой части полотна означает, что оно создано из углеродистой стали и предназначено исключительно для работ с деревом, а также с аналогичными по структуре древесно-стружечной и древесноволокнистой плитами. Будьте внимательны, даже наличие мелких зубьев не должно вводить в заблуждение, только древесные материалы. Также следует учитывать, что у режущей части может присутствовать развальцовка, которая ускоряет процесс, но ухудшает качество среза.
HSS	В этом случае при изготовлении пилки применяется быстрорежущая инструментальная сталь, которая идеально подходит для резки мягких и твёрдых металлов, таких как сталь, алюминий и чугун, но не дерева, и обладает ощутимой хрупкостью.
BIM	Под таким обозначением находятся полотна, которые одинаково подходят как для металла, так и для дерева.
HM/TC	Здесь использован твёрдый сплав, который отлично справляется с твёрдыми и абразивными материалами, к которым относятся черепица, газобетон, керамическая плитка. Цена таких полотен достаточно высокая.

Пила класса HM, предназначенная для твёрдых и абразивных материалов

Выходит, что если вам необходима лобзиковая пила по дереву, то следует покупать изделия с маркировкой HCS, если же спектр работы может чередоваться с металлом, то более рациональной станет покупка набора полотен BIM. HSS однозначно не подходят для древесины из-за малого хода зубьев, а HM/TC слишком дорогие, чтобы расходовать их на распилку деревянных образцов.

Размер полотна

1. Пилочки для электролобзика по дереву, как правило, имеют длину в 7,5-15 см, которая позволяет осуществлять распил достаточно широких досок.
   Обозначается она следующим образом:

• «1» – самый короткий вариант, составляющий 75 мм.
• «2» – средняя пилка длиной 90 мм.
• «3» – удлинённое полотно, достигающее 150 мм.
• «4» – сверхдлинная пила превышает 150 мм.

Оптимальная пилка для лобзика по дереву 150 мм

2. Узоры для выпиливания лобзиком по дереву выполняются только тонким полотном, а вот распилка древесно-стружечной и древесноволокнистой плиты – толстым.

Декоративные узоры для выпиливания электролобзиком по дереву

Профиль зуба

Пилки с различными типами зубьев и графически изображённые дорожки, осуществляемыми ими пропилов

Разрушение древесной целлюлозы осуществляется зубом, коих на полотне располагается целый ряд. В зависимости от ваших целей следует обратить внимание и на форму данного острого сегмента:

Зубья	Область применения	Особенности
Разведённые фрезеровочного типа	Твёрдые и мягкие древесные породы; Цветной металл; Полимеры;	Пропил грубой формы; Высокие показатели производительности
Волнистые фрезеровочного типа	Древесно-слоистая плита; Малоуглеродистая сталь; Цветной металл	Тонкий пропил; Прямая линия среза
Разведённые с шлифовкой	Твёрдые древесные породы; Мягкие древесные породы	Высокая скорость осуществления пропила
Шлифованные и расположенные под свободным углом	Дерево; Полимерные материалы	Тонкий и чистый пропил

Хвостовая часть

Хвостовая часть Т-образной формы

Инструкция предполагает возможность наличия следующих хвостовиков, которые рекомендуется выбирать в соответствии с маркой вашего электролобзика:

• Т-образный с единственным упором в виде креста подходит для аппаратов фирм Bosch, Makita, DeWalt, Skil, Metabo.

Электрический лобзик фирмы DeWalt

Совет: Т-образные пилочки с двойным упором можно покупать только в том случае, если у вас лобзик от производителя Bosch. Для аппаратов других фирм они попросту не подойдут.

Электролобзик фирмы Bosch, который может использовать полотна с Т-образным хвостовиком, имеющим двойной упор

• U-образный с выемкой в виде полукруга обычно может попадаться среди аппаратов производителей DeWalt и Skil.

Хвост U-образного типа

• Прямой гладкий приспособлен для электроинструмента фирм DeFort, Bort и Hander.

DeFort использует только гладкие хвостовики

• С круглыми отверстиями подходит для электролобзика Makita

Буквенные обозначения

Пилы для электролобзика по дереву с различными маркировками

При выборе пилки для лобзикового станка по дереву также стоит обратить внимание и на буквы в конце маркировки. Так A, B, C, и D определяют величину зуба, где А – это самый маленький, а D – самый крупный.

Наличие же ещё одной буквы имеет следующие значения:

• F – полотно из биметалла. Такие изделия обладают наиболее высоким качеством, но и стоят дороже.
• R – наличие обратного зуба.
• X – универсальность. Данные пилы одинаково хорошо используются для резки дерева, металла и пластика.
• О – осуществление кривого реза.
• Р – особо толстые полотна, которые способны выполнить идеально ровный рез не разгибаясь.

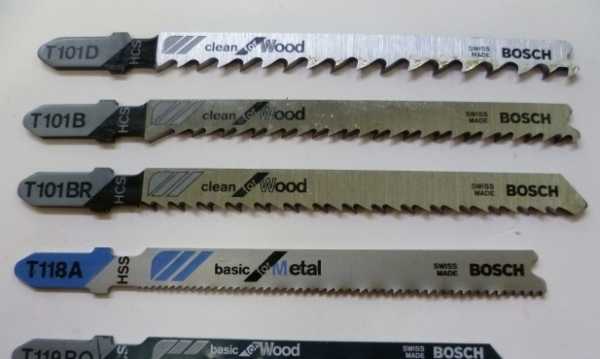

Примеры

Для закрепления полученной информации давайте рассмотрим пару наиболее распространённых вариантов:

1. Т101D – недорогая короткая модель, рассчитанная для распилки досок, древесно-стружечной плиты и толстой фанеры. Обладает крупным зубом, хорошую скорость работы и приемлемое качество среза.

Наиболее распространённая в наборах пилка

2. T101B – наличие мелкого зуба позволяет осуществлять более ровный срез, за счёт чего, правда, падает скорость процесса. Применяется для фанеры, ДСП, ДВП, оргстекла и пластика.

Мелкий зуб – ровный распил

Вывод

Учитывая все вышеизложенные обозначения и особенности применения определённых пил в том или ином случае, вы сможете легко сориентироваться в специализированном магазине и приобрести именно такое полотно, которое идеально подходит для выполнения поставленного перед вами спектра задач. (См. также статью Дисковая фреза по дереву: особенности.)

Применение купленной пилки по дереву

Видео в этой статье ознакомит вас с дополнительными материалами. Удачного вам выбора!
