Заклепочник резьбовой ручной, модель 90. Для резьбовых заклепок М3, М4, М5, М6. – Крепеж метизы

Поиск по сайту

КАТАЛОГ ТОВАРОВ

> Резьбовые заклепки
> Вытяжные заклепки
> Саморезы и шурупы
> Метрический крепеж
> Анкера
> Перфорированный крепеж
> Такелаж
> Инструмент
> Оснастка инструмента

Посетите наш Интернет-магазин

Перейти в

интернет-магазин

Новости

Наличие и цены можно узнать на сайте нашего интернет магазина: krepmix.ru

На сайте krepmix.ru обновлен прайс-лист на резьбовые заклепочники

Все новости

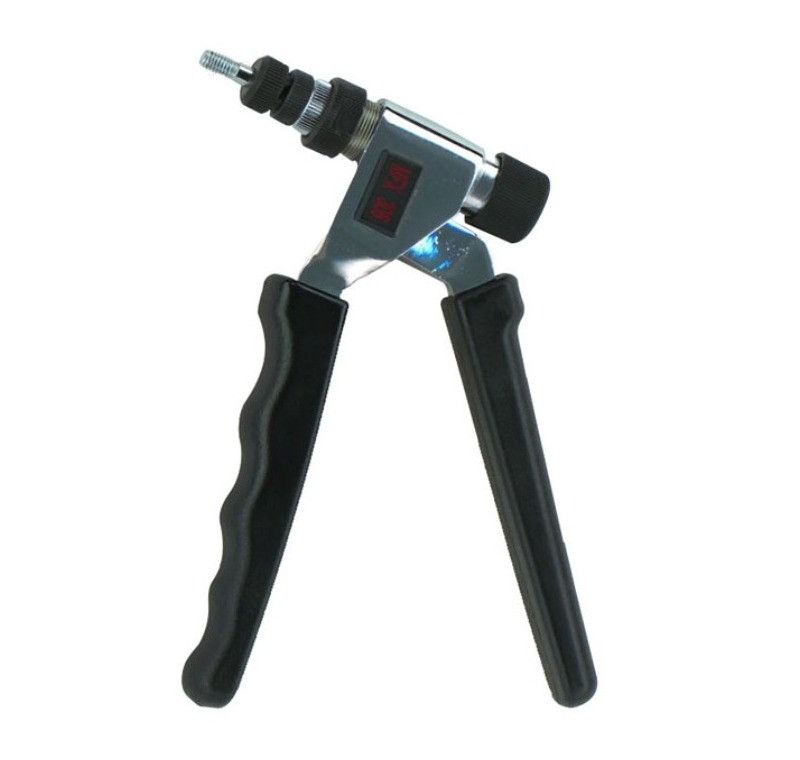

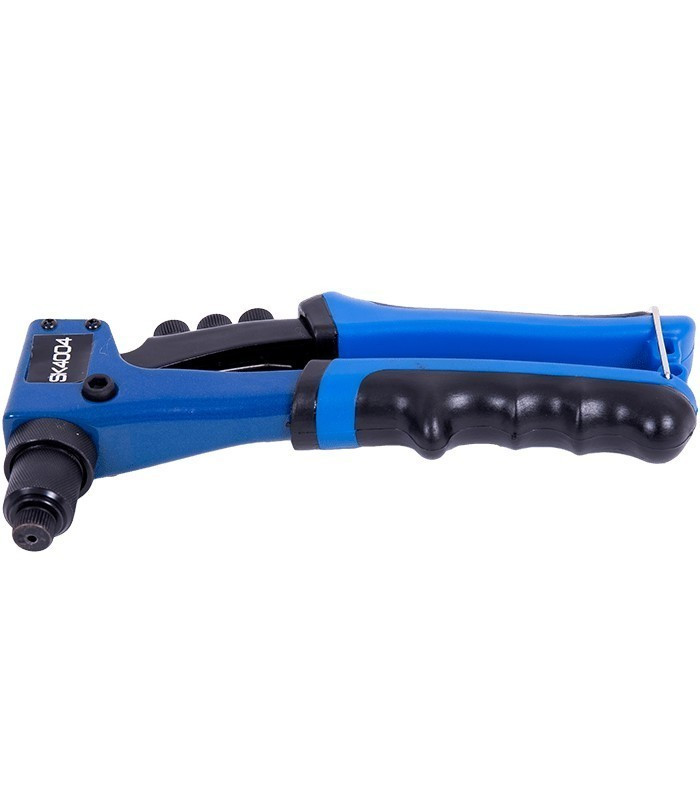

Ручной резьбовой заклепочник для установки гаечных заклепок от М3 до М6.
На рукоятке заклепочника расположен специальный регулировочный винт для настройки хода резьбового штока в зависимости от толщины металла и длины заклепки.
Смена резьбового штока производится при помощи монтажного ключа и специального штифта для фиксации штока, ключ и штифт крепятся на рукоятке заклепочника и всегда под рукой.
Корпус заклепочника литой из высокопрочного алюминиевого сплава с полимерным покрытием, ручка из углеродистой стали с полимерным покрытием.

Вес	0,73 кг
Длина	250 мм

Используемые заклепки:

Диаметр	Материал
Диаметр	Ал.	Ст.	Нерж.
М3
М4
М5
М6

Комплект поставки:

Заклепочник резьбовой
Четыре сменные насадки для заклепок М3, М4, М5, М6
Монтажный ключ и фиксирующий штифт
Упаковка

Страна производитель:
Тайвань

Дополнительные фото:

Увеличить

виды заклепок и их установка

Существует множество различных направлений хозяйственной деятельности, в которых может использоваться заклепочник для резьбовых заклепок.

Основное назначение этого инструмента — надежное соединение элементов, которые приходится периодически демонтировать. Это могут быть детали металлоконструкций и корпуса автомобиля, комплектующие электрических шкафов.

Виды заклепок и заклепочников
Принцип работы
Особенности работы с инструментом
- Как извлечь заклепку
- Нюансы монтажа
Заклепочник своими руками

Виды заклепок и заклепочников

Профессиональный заклёпочный инструмент — дорогостоящее, да и ненужное приобретение для домашнего мастера, если принять во внимание его мощность, которая вряд ли пригодится в бытовых целях. При желании вместо него для решения тех же задач можно использовать приспособление, изготовленное своими руками из подручных средств.

По способу воздействия на заклепку клепальники можно классифицировать на несколько групп:

Ручные. В основу их работы положен принцип рычага, который оказывает силовое воздействие на заклепку с целью ее деформации. Выглядит такой инструмент как обычные плоскогубцы или пассатижи. Одноручные версии заклепочников рассчитаны на работу с заклепками диаметром до 5 мм, а двуручные — 6,4 мм.
Пневматические. Рабочий процесс осуществляется за счёт использования силы сжатого воздуха. Поскольку работа таким заклепочником возможна лишь вместе с компрессором, его можно использовать для решения весьма ограниченного круга задач. Современные версии инструмента отличаются компактными размерами, что делает их похожими на ручные модели и позволяет использовать для проведения работ различного масштаба. Пневматические заклепочники главным образом применяются на промышленных производствах.
Пневмогидравлические. В них демонтаж заклепки обеспечивает поршень гидравлической системы, который во время движения заставляет поступательно перемещаться шток с резьбой.

Аккумуляторные. Их работу обеспечивает источник постоянного тока, который позволяет пользоваться ими длительное время в автономном режиме.

В свою очередь, можно классифицировать и резьбовые заклепки. По материалу изготовления их можно разделить на стальные, медные и алюминиевые. Каждая из этих разновидностей имеет свою длину и диаметр. Именно на эти параметры и нужно обращать внимание для выбора наиболее подходящего типа инструмента. Так, для ручного резьбового заклепочника рекомендуется использовать алюминиевый или медный крепёж.

Принцип работы

Заклепочник представляет собой разновидность монтажного инструмента, который позволяет соединять между собой детали в случаях, когда воспользоваться классическим способом монтажа мешают определенные обстоятельства. Используя заклёпки, можно выполнить надежное соединение деталей, обеспечивая им повышенную устойчивость к деформациям разного типа.

Смысл использования заклепочников заключается в следующем: особым образом расплющить кромку заклёпки, чтобы ее можно было надежно зафиксировать в монтажном отверстии. Причём эта работа должна быть выполнена максимально аккуратно, без повреждения внутренней резьбы.

С помощью заклепочного приспособления можно скреплять между собой как металлические элементы, так и листы пластика в сочетании с другими материалами. При выполнении подобного рода задач рекомендуется использовать небольшую шайбу для равномерного распределения оказываемого усилия.

Особенностью резьбовых заклепок является то, что они позволяют не только скрепить несколько листов материала, но и в дальнейшем произвести монтаж в месте их размещения болтовых крепежей. Подобный тип соединений может быть выполнен в том числе и на лицевой стороне уже окрашенной стены или любой другой поверхности.

Надежность соединения зависит от различных факторов, среди которых не последнее место занимает внешний диаметр заклепки. Чем крупнее будет крепёж, тем надежнее и устойчивее окажется соединение материалов между собой. Но с этим моментом связан один недостаток: производить монтаж крепежей большого размера значительно сложнее. Часто для этого приходится использовать мощный профессиональный инструмент.

Современные модели заклепочников могут работать с материалами толщиной от 0,3 до 6 мм. Для их соединения можно использовать заклепки с разного типа головками, в том числе и потайными.

Особенности работы с инструментом

Чтобы быстро научиться обращаться с заклепочником и с легкостью выполнять надежное соединение элементов, достаточно усвоить несложный порядок работы с ним:

Первым делом необходимо подобрать заклепки подходящего диаметра. Чаще всего используют крепежи диаметром от 2 до 4 мм. При работе с заклепками крупного диаметра потребуется специализированный инструмент, в качестве которого лучше всего подойдёт пневматический или пневмогидравлический клепальник.
В рабочей поверхности сверлится отверстие с учётом внешнего диаметра заклепки. В случае использования крепежа с потайной головкой нередко приходится предварительно выполнять зенкование поверхности, что позволяет сделать заклепку незаметной.
Перед работой в заклепочник следует установить шток с резьбой необходимого диаметра и уже на него накрутить резьбовую заклепку. Важно убедиться, чтобы заклепка была надежно закреплена, иначе во время монтажа она может открутиться.
Необходимо вставить крепеж в отверстие до упора, убедившись, что его головка плотно примыкает к поверхности материала.

Заклепочник располагают строго под прямым углом к поверхности и начинают оказывать усилие на рукоятку. Во время работы шток начнет перемещаться внутри инструмента, обеспечивая необходимое давление для деформации крепежа.
После установки заклепки следует вывернуть резьбовой шток из гнезда и удостовериться, что заклепка села в отверстие правильно. Об этом можно судить, если не наблюдается перекосов и зазоров, а также деформации резьбы.

Как извлечь заклепку

Иногда бывают ситуации, когда крепеж был установлен неправильно или не в то место и его нужно удалить. Это можно сделать несколькими способами.

В первом случае потребуется дрель со сверлом несколько большего диаметра, чем внутренний размер резьбы. Во время установки заклёпки нужно следить за процессом и своевременно менять сверло на большего размера. Когда задача будет решена, крепёж разделится на две половины — головку и внутреннюю часть.

Также извлечь неправильно установленный крепеж можно путем стачивания головки. В решении этой задачи также поможет дрель, а когда головка будет разрушена, останется только выбить заклепку из посадочного места.

Нюансы монтажа

Перед монтажом крепежа особое внимание следует обратить на выбор его длины. Чтобы правильно рассчитать этот параметр заклепки, нужно сложить толщину материала и диаметр заклепки. К примеру, если сечение крепежа составляет 4 мм, а толщина материала 2 мм, то для выполнения надежного соединения рекомендуется использовать заклепку диаметром 6 мм. После установки она будет надежно «сидеть» в посадочном месте и позволит в случае необходимости вкрутить туда болт.

Заклепочник неслучайно пользуется большой популярностью, ведь он обладает такими достоинствами, как удобство в эксплуатации и практичность. Хотя домашние мастера очень редко делятся своими впечатлениями о практическом применении в бытовых условиях этого инструмента. Во многих строительных магазинах заклепочник является большой редкостью, не говоря о крепеже для него, который многие вынуждены заказывать через Интернет.

Этот инструмент лишь недавно стал востребованным у населения. Чаще всего его применяют для выполнения надежного монтажа автомобильных номеров. Прекрасно он подходит и для установки ограждений из листовых материалов, а также крепления приборов учета электроэнергии на тонких стенках щитков. Этот метод монтажа смог превзойти по популярности даже такой распространенный вид крепления, как сварка, благодаря своей надежности. И в этом нет ничего удивительного, поскольку даже в условиях высоких нагрузок заклепки если и начнут разрушаться, то это не случится со всеми одновременно.

Заклепочник своими руками

В некоторых рабочих ситуациях, когда приходится иметь дело с крепежом большого диаметра, не всегда достаточно мощности обычного ручного инструмента. Выйти из подобного положения можно, если заранее изготовить своими руками ручной заклепочник с учётом часто возникающих задач. В качестве основы для этого приспособления можно использовать стальной болт того же сечения, что и заклепка.

На него следует навесить гайку, а затем надеть сверху небольшой упорный шариковый подшипник. Эта деталь поможет обеспечить равномерное распределение давления, когда инструмент будет оказывать усилие на заклепку, а также поможет предотвратить заклинивание гайки. Во время сборки самодельного ручного заклепочника обязательно следует надеть между крепежом и подшипником пару шайб, для правильного расчета количества которых следует ориентироваться на глубину проникновения крепежа в материал.

Установка крепежа с помощью самодельного заклепочника выполняется по следующему алгоритму:

Сперва инструмент нужно совместить с отверстием необходимого диаметра, а затем, придерживая одним ключом гайку, следует выкрутить головку винта другим ключом.

Под воздействием усилия, которое вынудит болт покинуть скрепляемую поверхность, заклепка будет деформирована, благодаря чему она с легкостью примет правильное положение в посадочном месте.

К такому способу установки крепежа следует прибегать, лишь когда мастер не располагает достаточным временем или возможностями для покупки фирменного инструмента для резьбовых заклепок. Самодельный заклепочник имеет лишь один существенный минус — во время работы болт может заклинить внутри крепежа. Чаще всего это происходит из-за чрезмерного давления на рукоятку инструмента либо слишком мягкой поверхности материала болта. Поэтому такую резьбу ничего не стоит срезать более твердой гайке.

Если у вас есть возможность воспользоваться токарным станкам, то можно попробовать сделать усовершенствованную версию механического заклепочника. Выглядит такой вариант инструмента в виде болта с резьбой разного диаметра. В головку со сквозным отверстием нужно поместить рычаг определённой длины, чтобы можно было надежно зафиксировать инструмент. Обязательно нужно надеть широкую шайбу между прижимной гайкой и заклепкой.

Как и в предыдущем случае, шайба здесь нужна для того, чтобы обеспечить равномерное распределение давления. Главным плюсом такого самодельного заклепочника является то, что прижимная гайка может перемещаться по болту большого диаметра, являющемуся более надежным в отличие от крепежей размера М2-М4, а это позволит предотвратить появление деформации.

Домашние мастера, которым приходится регулярно выполнять разного рода работы бытового характера, должны иметь в своем арсенале массу разнообразных инструментов. В их числе должен быть и заклепочник, с помощью которого можно создать надежные соединения с минимальными усилиями.

Но для обеспечения надлежащего соединения элементов необходимо правильно выбрать не только заклепочник, но и заклепки для него. Ведь ручной вариант инструмента в состоянии обеспечить надежное соединение только при использовании алюминиевых или медных заклепок, о чём знают немногие. Ещё необходимо позаботиться, чтобы ручной заклепочник обладал достаточной мощностью и смог эффективно выполнять свою основную задачу.

Иногда, когда с этим возникают проблемы, некоторые домашние мастера начинают задумываться о том, чтобы изготовить этот инструмент своими руками. Хотя такой подход к решению возникшей задачи можно рассматривать, однако иногда во время установки крепежа болт, который является главным рабочим узлом самодельного заклепочника, может заклинить. Поэтому постоянно использовать такой инструмент не рекомендуется.

ASTRO TOOLS 1442 13NUT НИЗКИ УСТАНОВКА РУКОВОДСТВО РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KI

Инструменты ASTRO 1442 13NUT НИЗКИ Внимательно прочитайте эти инструкции перед установкой, эксплуатацией, обслуживанием или ремонтом этого инструмента. Храните эти инструкции в безопасном доступном месте.

НАЗНАЧЕНИЕ ИНСТРУМЕНТА

Этот инструмент предназначен для установки метрических M5, M6, M8 и SAE 10-24, 1/4-20, 5/16-18 заклепочных гаек. Не используйте этот инструмент не по прямому назначению. Никогда не модифицируйте инструмент для каких-либо других целей или использования.

ПРЕДУПРЕЖДЕНИЕ

Использование этого продукта может подвергнуть вас воздействию химических веществ, включая этиленгликоль, пары бензина и выхлопные газы двигателей, которые, как известно в штате Калифорния, вызывают рак, врожденные дефекты или вред репродуктивной системе. Для получения дополнительной информации посетите веб-сайт www. P65Warnings.ca.gov. Всегда надевайте одобренное ANSI защитное оборудование, защитные очки и одежду при использовании этого продукта. Изучите, поймите и следуйте всем инструкциям, прилагаемым к данному изделию. Несоблюдение и несоблюдение всех предупреждений и инструкций по эксплуатации может привести к повреждениям, серьезным травмам или смерти.
Всегда надевайте защитные очки, одобренные ANSI, при использовании этого продукта. (Пользователи и подписчики).
Никогда не используйте этот инструмент для каких-либо целей, кроме тех, для которых он был разработан.
Используйте только аксессуары, предназначенные для этого инструмента.
Ни в коем случае не изменяйте и не модифицируйте этот инструмент.

Руководство по размеру сверла

Метрика

Гайка Размер	Стучение Размер	.0055
M5	7mm (9/32″)
M6	9mm (3/8″)
M8	11mm (7 /16″)

SAE

Nut Size	Drill Size
10-24	7mm (9/32 ″)
1/4-20	9mm (3/8 ″)
5/16- 11111111111111111111111111111111111111111111111111111111111111111100 1111111111111111111111111111111111111111111Р1Е (7/16 ″)

13 ″ Набор для ручного заклепок
с метрикой 3PC и 3PC SAE Mandrel/Nosepiece Piece Assorts

1 Год.

Ограниченный варан 9002

1 Год. Co. предоставляет первоначальному пользователю гарантию на отсутствие дефектов материала или качества изготовления в течение 1 года (за исключением случаев, указанных в нашем прейскуранте) с даты первого использования. Astro оставляет за собой право определить, произошел ли сбой продукта из-за дефекта материала, качества изготовления или по другим причинам, и взимать плату за отсутствующие детали. Компания Astro Pneumatic Tool Co. по своему усмотрению бесплатно отремонтирует продукты, на которые распространяется настоящая гарантия. Дистрибьютор должен поручить первоначальному пользователю вернуть продукт (за исключениями, перечисленными ниже) с указанием имени дистрибьютора, адреса, надлежащего подтверждения даты покупки или копии гарантийного талона и краткого пояснения проблемы. Настоящая гарантия не распространяется на неисправности, вызванные несчастным случаем, модификацией или неправильным использованием.

Если одна часть этого продукта вышла из строя, пожалуйста, не возвращайте весь продукт.

Astro бесплатно заменит компоненты этого продукта, которые вышли из строя в течение 1 года после первого использования первоначальным пользователем. Предметы, включенные в эту категорию, включают, помимо прочего, комплекты, наборы ручных инструментов и любой другой продукт, состоящий из нескольких элементов или компонентов, составляющих устройство. Пожалуйста, свяжитесь с телефонным номером ниже, чтобы получить запасные компоненты, на которые распространяется гарантия.

Компания Astro Pneumatic Tool Co. или ее авторизованные сервисные представители должны выполнять весь гарантийный ремонт. Любой ремонт продукта неавторизованными представителями сервисной службы аннулирует эту гарантию. Права по данной гарантии ограничены первоначальным пользователем и не могут быть переданы последующим владельцам.

Настоящая гарантия заменяет все другие гарантии, явные или подразумеваемые, включая гарантии товарного состояния и пригодности для определенной цели. В некоторых штатах не допускается исключение ограничения случайных или косвенных убытков, поэтому
вышеуказанные ограничения могут не относиться к вам.

ПОЖАЛУЙСТА, НЕ ВОЗВРАЩАЙТЕ ИЗДЕЛИЯ, БЕЗ ТЕЛЕФОНА 1-800-221-9705 ЗА ИНСТРУКЦИЯМИ

Перед использованием

При распаковке сверьтесь со схемой деталей и списком номеров деталей на странице 4, чтобы убедиться, что все детали включены. Если какие-либо детали отсутствуют или повреждены, обратитесь к своему дистрибьютору.

ИНФОРМАЦИЯ О ПРОДУКТЕ

Новая конструкция «быстросменной головки без инструментов» позволяет легко заменять оправки и наконечники вручную
Разборка инструмента не требуется, уникальная подпружиненная внутренняя шестигранная втулка автоматически блокирует вращение установленных вручную оправок
Запатентованная конструкция увеличивает мощность и рычаг 10-24, 1/4-20 и 5/16-18
Включает по 10 штук каждой из следующих заклепок-гаек:
M5, M6, M8, 10-24, 1/4-20 и 5/16- 18

ДОПОЛНИТЕЛЬНЫЕ РАЗМЕРЫ, ДОСТУПНЫЕ У ПРОДАВЦА:

8-32 (# 1442-8/32A)
10-32 (# 1442-10/32A)
3/8-16 (# 1442-3/8-16A)

9000ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Вес: 2,43 фунта. (1100 г)
Длина: 13″ (330 мм)
Макс. Рабочий ход: 9 мм
Макс. Эффективный рабочий ход: 7 мм
Множитель усилия руки: 30

ПРЕДУПРЕЖДЕНИЕ Всегда надевайте одобренные ANSI защитные очки при использовании этого продукта (пользователи и наблюдатели). Несоблюдение всех предупреждений и инструкций по эксплуатации и их несоблюдение может привести к повреждениям, серьезным травмам или смерти.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Выберите размер устанавливаемой заклепочной гайки.
Установите оправку/наконечник соответствующего размера для устанавливаемой заклепочной гайки. См. фотографии и инструкции по замене оправки/наконечника и регулировке.
Просверлите в изделии отверстие такого же размера или немного больше, чем внешний диаметр устанавливаемой заклепки-гайки.
Чтобы установить заклепочную гайку, откройте рукоятки максимально наружу и навинтите заклепочную гайку по часовой стрелке на оправку, пока не достигнет наконечника.
Вставьте заклепочную гайку, прикрепленную к клепальнику, в предварительно просверленное отверстие до уровня заподлицо с обрабатываемым изделием и потяните ручки внутрь, чтобы закрепить заклепочную гайку в отверстии. Если заклепочная гайка ослаблена в отверстии, откройте ручки наружу, поверните ручку № 19 по часовой стрелке и потяните ручки внутрь, пока заклепочная гайка не зафиксируется в отверстии. При необходимости повторяйте до тех пор, пока заклепочная гайка не будет надежно закреплена в отверстии. При необходимости см. инструкции по регулировке.
Поворачивайте ручку №19 против часовой стрелки, пока оправка не будет снята с заклепочной гайки. Установка заклепки-гайки завершена, если заклепка-гайка надежно закреплена в отверстии.

ИНСТРУКЦИИ ПО ЗАМЕНЕ ОПРАВКИ/НАСАДКИ

Снимите и установите оправку и насадки. Всегда храните подходящие наборы оправок/насадок вместе.
Снимите насадку с втулки №3, открутив насадку против часовой стрелки. Это можно сделать либо вручную, либо с помощью прилагаемого ключа, если он слишком тугой.
С помощью ногтя большого пальца или инструмента нажмите вниз, чтобы вдавить внутреннюю шестигранную втулку № 6, которая находится внутри внешней втулки № 3. Это должно обнажить нижнюю шестигранную часть оправки.
Вручную раскрутите оправку, чтобы извлечь ее из втулки. После того, как оправка вывинчена достаточно далеко, чтобы освободить шестигранную втулку № 6, вы можете ослабить натяжение этой втулки.
Выберите правильную оправку/наконечник для установки.
Вставьте новую оправку в инструмент вручную, пока она не приблизится к шестигранной втулке № 6, и полностью нажмите на эту втулку, чтобы позволить оправке ввинчиваться дальше до упора. Оправку не нужно закручивать. Освободите шестигранную втулку и дайте ей полностью войти в оправку. Если оправка и шестигранная втулка изначально не выровнены, поверните #19ручку, удерживая оправку, пока она не защелкнется и не войдет в зацепление.
Вставьте соответствующий носовой наконечник в №3 вручную. Затяжка носовой части не является обязательной.

ВАЖНОЕ ЗАМЕЧАНИЕ

НЕ ПРИКЛАДЫВАЙТЕ СЛИШКОМ СИЛЫ ДЛЯ УСТАНОВКИ МАЛЕНЬКИХ РАЗМЕРОВ, ВЫ СЛОМАЕТЕ РЕЗЬБОВУЮ ОПРАВКУ. УСТАНОВИТЕ ЗАКЛЕПОЧНУЮ ГАЙКУ ПЕРЕД СОБОЙ В ВОЗДУХЕ, ЧТОБЫ ИЗМЕРИТЬ НЕОБХОДИМОЕ УСИЛИЕ. ОПРАВКИ ЯВЛЯЮТСЯ РАСХОДНЫМИ ДЕТАЛЯМИ.

ИНСТРУКЦИИ ПО РЕГУЛИРОВКЕ

Правильная регулировка клепальщика необходима для эффективной и легкой работы.
Регулировка заклепочника зависит от размера и типа используемой заклепочной гайки и размера отверстия.
Отрегулируйте заклепочник, максимально раздвинув рукоятки наружу, ослабив регулировочную гайку №4 и повернув наружную втулку №3 по часовой стрелке, чтобы увеличить количество витков на оправке, выступающей за наконечник, для больших заклепочных гаек, и повернув Наружная втулка № 3 против часовой стрелки для меньших заклепок-гаек. После установки регулировки вручную затяните регулировочную гайку №4. Точную регулировку можно выполнить, повернув заклепочную гайку на оправке, чтобы расположить заклепочную гайку ближе или дальше от наконечника, при условии, что оправка полностью проходит через заклепочную гайку.
Всегда следите за тем, чтобы оправка ввинчивалась во все резьбы заклепочной гайки, чтобы предотвратить повреждение резьбы на оправке и/или заклепочной гайке.
Если рукоятки выдвинуты слишком далеко наружу, чтобы обеспечить достаточный рычаг, чтобы потянуть рукоятки внутрь, чтобы установить заклепочную гайку, поверните внешнюю втулку № 3 по часовой стрелке или немного поверните заклепочную гайку против часовой стрелки, чтобы изменить угол рукоятки, чтобы обеспечить надлежащий рычаг .

Заклепочник, подготовленный для установки заклепочных гаек

Храните подходящие револьверы и оправки вместе, когда они не используются, чтобы предотвратить несоответствие размеров и для удобства.

РАЗБОР ДЕТАЛЕЙ

Позвоните по номеру 1. 800.221.9705, если у вас есть вопросы, касающиеся работы продукта, или другие вопросы.

Отчет об этом объявлении

Список деталей

*Индекс*	*Часть №*	*Описание*	*Описание*	*.0093*	*Qty*
1	1442-A01	M8 Nosepiece	1
2	1442-A02	M8 Mandrel 8mmx1.25	1
3	1442-A03	Sleeve	1
4	1442-A04	Adjusting Nut	1
6	1442-A06	Hexagonal Sleeve	1
7	1442-A07	Riveting Bar	1
8	1442-A08	Spacer	2
9	1442-A09	Spring	1
10	1442-16	Основной корпус	1
	1442-06	ВИНТ	4	1442-06	. 0048	Bushing	4
13	1442-03	Locknut	4
14	1442-A14	Opening Spring Pins	1
15	1442-A15	Pulling Bar	1
16	1442-36	Plastic Spacer	2
17	1442-09	Connecting Bar	2
18	1442-15	Main Shaft Drive	1
19	1442-13	Knob	1
20	1442-A20	Spacer	5
21	1442-11	Screw	1
22	1442-08	Connecting Bar	4
23	1442-10	Bushing	2
24	1442-02	Handle	2
25	1442-01	Grip	2
26	1442-A26	Mandrel 5/16-18	1
27	1442-A27	5/16-18 Nosepiece	1
28	1442-A28	M6 Mandrel 6mmx1. 0	1
29	1442-A29	M6 Nosepiece	1
30	1442-A30	M5 Mandrel 5mmx0.8	1
31	1442-A31	M5 Nosepiece	1
32	1442-A32	Mandrel 1/4-20	1
33	1442-A33	1/4-20 Nosepiece	1
34	1442-А34	Mandrel 10-24	1
35	1442-A35	10-24 Nosepiece	1
36	1442-37	Wire Washer	4

Документы / Ресурсы

astro tools 1442 13\НАСТРОЙКА РЕЗЬБЫ ГАЙКИ РУЧНОЙ ЗАКЛЕПАТЕЛЬ KI [pdf] Руководство пользователя
КОМПЛЕКТ

Каталожные номера

Астро Пневматические инструменты | Пневматические инструменты Astro
P65Warnings. ru
Инструменты для установки резьбовых вставок — Hanson Rivet & Supply Co,
ИНСТРУМЕНТЫ ДЛЯ РУЧНЫХ РЕЗЬБОВЫХ ВСТАВОК СЕРИИ RT-AA181
Недорогой одноразовый инструмент для установки небольших объемов алюминиевых и стальных тонкостенных и полукруглых резьбовых вставок. Размеры резьбы от 4-40 до 1/2-20 и от M4 до M12. Пожалуйста, указывайте размер при заказе.
Подробнее
ИНСТРУМЕНТ ДЛЯ УСТАНОВКИ
L845 4-40, 6-32, 8-32, 10-320, 2 дюйма сталь . L722 установит 5/16-18, 5/16-24, 3/8-16, 3/8-24, 1/2-13, 1/2-20, M8, M10 из стали. Пожалуйста, указывайте размер при заказе.
Подробнее
RT-HT07 РУЧНОЙ ИНСТРУМЕНТ
Устанавливает тонкостенные и заподлицо резьбовые вставки от 6-32 до 3/8-16 и от M3 до M10. Пожалуйста, указывайте размер при заказе.
Подробнее
L6000 Средняя поступка инструмент

С быстрой нитью Mandrel
установит потоки до 1/4 дюйма в алюмоме и до 10-32 в Stainless. Пожалуйста, указывайте размер при заказе.
Подробнее
RNHT410 НАБОРЫ РУЧНЫХ ИНСТРУМЕНТОВ
Устанавливает тонкостенные и заподлицо резьбовые вставки от 8-32 до 3/8-16 и M4 до M4.
Подробнее
ПНЕВМАТИЧЕСКИЕ ИНСТРУМЕНТЫ SPIN-SPIN СЕРИИ 800
Предназначены для стальных, алюминиевых и латунных тонкостенных и плоских резьбовых вставок. Размеры: от 4-40 до 1/2-13 и от M3 до M12. Пожалуйста, указывайте размер при заказе. (Доступно в виде комплекта с несколькими настройками).
Для толстостенных и нержавеющих резьбовых вставок – см. наш выбор инструментов для резьбовых вставок Spin-Pull-Spin ниже.
Подробнее
СЕРИЯ 900 ВСТРОЕННЫЕ ПНЕВМАТИЧЕСКИЕ ИНСТРУМЕНТЫ SPIN-SPIN
Предназначены для стальных, алюминиевых и латунных тонкостенных и плоских резьбовых вставок от 4-40 до M6 через M6 и 1/4-20 M. Пожалуйста, указывайте размер при заказе.
Для толстостенных и нержавеющих резьбовых вставок – см. наш выбор инструментов для резьбовых вставок Spin-Pull-Spin ниже.
Подробнее
СЕРИЯ 900 ИНСТРУМЕНТЫ ДЛЯ ПРЯМОУГОЛЬНЫХ РЕЗЬБОВЫХ ВСТАВОК SPIN-SPIN
Предназначены для стальных, алюминиевых и латунных тонкостенных и латунных тонкостенных и латунных вставок с резьбой 6-10 M-thru и M-13 с резьбой 6-38 6-32 .
Для толстостенных и нержавеющих резьбовых вставок – см. наш выбор инструментов для резьбовых вставок Spin-Pull-Spin ниже.
Подробнее
PNT110 ЛЕГКИЙ РУЧНОЙ ИНСТРУМЕНТ
Устанавливает тонкостенные и утопленные резьбовые вставки до 1/4–20 в стали и толстостенные до 1/4–20 в алюминии . Поставляется с оправками 6-32, 8-32, 10-24, 10-32 и 1/4-20. PNT110-I включает наборы 6-32, 8-32, 10-24, 10-32 и 1/4-20. PNT110-M включает наборы M3, M4, M5, M6.
Подробнее
PNT310 Heavy Duty Hand Tool

С быстрой нитью Mandrel
установит тонкостенную и промывочную резьбу с 5/16-18 в нерве и толстой стене до 1. /2-13 из алюминия. Поставляется с наборами 10–24, 10–32, 1/4–20, 5/16–18 и 3/8–16.
Подробнее
KJ29A НАБОР РУЧНЫХ ИНСТРУМЕНТОВ ДЛЯ ТЯЖЕЛЫХ УСЛОВИЙ РЕЖИМА

С ОПРАВКОЙ ДЛЯ БЫСТРОЙ РЕЗЬБЫ
Подходит для тонкостенных и заподлицо
Резьбовые вставки из нержавеющей стали до 3/8-08-16 дюймов 32, 10–24, 10–32, 1/4–20,
5/16–18 и 3/8–16 Наборы в жестком пластиковом футляре.
Подробнее
XTN20 PRO-SERT SPIN-PULL-SPIN

ИНСТРУМЕНТ ДЛЯ ГИДРО-НЕЙМАТИЧЕСКОЙ РЕЗЬБОВОЙ ВСТАВКИ
Легкий и эргономичный XTN20
устанавливает вставки с помощью технологии «двойного действия» Pull-to-Force или
Pull-to-Stroke. Pro-Sert разработан с системой быстрой смены шпинделя
и простой регулировкой хода/силы укладки.
Подробнее
KJ60A & KJ60M SPIN-PULL-SPIN ПРОИЗВОДСТВЕННЫЙ ИНСТРУМЕНТ ДЛЯ СРЕДНИХ УСЛОВИЙ, ПНЕВМАТИЧЕСКИЙ / ГИДРАВЛИЧЕСКИЙ
Оправка вращается, поворачивается, вставляет и втягивает для загрузки вставки, вторая. Все это делается за несколько секунд! KJ60A поставляется в переносном футляре и включает в себя наборы от 6-32 до 5/16-18. KJ60M включает в себя настройки от M3 до M8. Вместимость по стали: тонкостенные 5/16-18 и M8 / толстостенные 1/4-20 и M6.
Подробнее

.
KJ45A & KJ45M SPIN-PULL-SPIN ПНЕВМАТИЧЕСКИЙ/ГИДРАВЛИЧЕСКИЙ ПРОИЗВОДСТВЕННЫЙ ИНСТРУМЕНТ ДЛЯ ТЯЖЕЛЫХ УСЛОВИЙ РАБОТЫ ВРАЩЕНИЕМ-ВРАЩЕНИЕМ
Оправка вращается для загрузки вставки, во вторую очередь втягивается для установки вставки, а в третью – реверсируется. Все это делается за несколько секунд! Инструмент KJ45A поставляется в переносном футляре и включает наборы от 6-32 до 1/2-13. KJ45M включает в себя настройки от M4 до M12. Емкость по стали: тонкостенные 1/2-13 и M12 / толстостенные 3/8-16 и M10.
Подробнее
KJ-70A РАЗЪЕМНЫЙ КОРПУС ИНСТРУМЕНТ ДЛЯ РЕЗЬБОВОЙ ВСТАВКИ SPIN-PULL-SPIN
Оправка вращается для загрузки вставки, во-вторых, втягивается для установки вставки и, в-третьих, реверсируется.
