Ручной шабер – что это такое и какие разновидности существуют, особенности применения

alexxlab | 07.06.2020 | 0 | Разное

Содержание

Слесарные ручные шаберы по металлу: трехгранные, плоские, фасонные

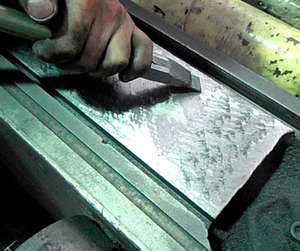

Шаберы по металлу – это немаловажный и необходимый инструмент в производстве. С помощью него металлическое изделие превращается в гладкую и ухоженную деталь, которую приятно брать в руки.

Чтобы до вести до такого состояния изделия нужны специальные знания и умения в шабрении. Что же такое шабрение? Под этим словом имеется ввиду снятие тонкого слоя материала. Таким образом удаляется любая шероховатость, которая бы помешала слаженной работе металлической детали с остальными механизмами, и достигается идеальная гладкость. Нередко такая обработка применяется при работе с деревом, но в этом деле используются совершенно другие приборы.

Шаберы по металлу

Сфера применения шаберов

В любом производственном цехе, который напрямую работает с изготовлением металлический деталей и у каждого рабочего имеется шабер слесарный. С помощью этого инструмента выравнивается поверхность деталей, после чего они могут прилегать друг к другу, не создавая помех в работе механизма.

Шаберы применяются для заключительной подготовки изделий к выпуску. Направляющие станков, подшипники, для изготовления поверочных устройств, для придания ровной поверхности – это малая часть, где могут применяться они:

  • Лезвия режущих инструментов.
  • Подшипники скольжения.
  • Детали высокоточных приборов.

Сферы использования безграничны, так как они универсальны и способны выполнять другие виды работ. К ним относятся гравировочные на поверхности мягких металлов, удаление старых покрытий, применяются в косметологии.

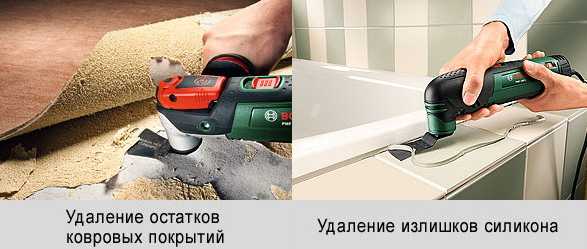

Электрические, при правильном подходе, подойдут для снятия краски, штукатурки с потолка и стен, полировки, помимо основной своей деятельности.

Электрический шабер

Маникюрные — изготовлены в виде маленькой лопатки с ручкой. Поэтому человек не разбирающийся в видах не поймет, что имеет дело с шабером. Теперь давайте, рассмотрим какие бывают виды их на производственных заводах.

Виды инструмента

Типов приборов для создания гладкой поверхности металла много и все они подразделяются на два основных:

  • Цельные.
  • Составные.

Затем делятся по формам:

  • Простые – состоят из пластины.
  • Фасонные — имеют форму детали, которую предстоит обрабатывать.
  • Шабер трехгранный.

Прибор для работы с металлом делится и по граням. Например, бывают двухсторонние и односторонние. Все зависит от того, сколько режущих металл граней имеет устройство.

Помимо вышеописанных разновидностей шаберы различаются по другим критериям. На сегодняшний день в строительных магазинах можно увидеть не только ручные для снятия шероховатостей с металлических деталей, но пневматические и электрошаберы для работы по металлу.

Обычно поверхность таких электроприборов изготавливается из твердой углеродистой стали. Шаберы по металлу трехгранные применяются для обработки цилиндрической и вогнутой поверхности. В то время, как плоские инструменты работают только с канавками и пазами, образующимися на изделии из металла.

Если трехгранные используются для работы над широкими поверхностями металла, то плоские предназначены для круглых форм.

Слесарный трехгранный шабер

Самыми долговечными приборами считаются двусторонние шаберы. Такой шабер хорош тем, что имеет две рабочие части и медленнее приходит в негодность.

Сейчас в магазина можно приобрести любой набор шаберов. Однако, если не позволяет бюджет, можно изготовить инструмент в домашних условиях.

Изготовление в домашних условиях

В домашних условиях изобрести шабер можно и своими руками. Главное знать несколько хитростей. Для изготовления данного прибора нам понадобятся следующие инструменты:

  • Прут квадратный размером 15 мм.
  • Пластинка Т5К10.
  • Наждак.
  • Тиски.
  • Болгарка.
  • Болт с шайбой.

Приготовив эти инструменты, берем в руки болгарку и отпиливаем от прута тридцать сантиметров. Данная деталь будет служить корпусом для нашего самодельного прибора. Далее мы его зажимаем в тисках и делаем пропил. Глубина его должна равняться трем сантиметрам. Затем делаем паз для режущей поверхности размером в один сантиметр и просверливаем отверстие под болт, который будет зажимать конструкцию.

Теперь срезы необходимо зачистить наждачкой и установить пластину в паз. И осталось только закрутить болт и прибор для удаления шероховатостей готов.

Теперь давайте рассмотрим, как изготовить шабер из напильника.

По ширине прибор из которого будет изготавливаться прибор должен быть не менее десяти миллиметров. Длина равняется длине ладони, а рукоятка должна удобно лежать в руке. Теперь приступаем к изготовлению устройства для снятия шероховатостей на металле.

Рабочую кромку превращаем деталь будущего прибора для работы с металлом. Если вы собираетесь делать им черновую работу при удалении, то необходимо сделать ровную линию, если же начистовую – вытачиваем округлую.

После этого затачиваем до появления насечки в 1 сантиметр. Торец делаем плоским, а бока закругленными. Теперь его необходимо закрепить в тисках. Затачивается на абразивном бруске. Предварительно его необходимо заправить алмазной пастой.

Рекомендации по использованию

Главным советом во время шабрения металла будет подбор правильного прибора. Только таким образом можно пришабрить деталь идеально и не загубить шабер. Многие профессиональные рабочие в этой сфере имеют целые наборы таких инструментов. Однако, если вы обычный любитель, то можно купить универсальный инструмент, который позволяет сменять пластины под каждую деталь.

Никогда не беритесь зачищать металл, который имеет серьезные дефекты по большой площади. Такая деталь подвергается грубой обработке на фрезере. Необходимо покрыть небольшим слоем краски, чтобы определить места, с которых нужно начинать шабрение металла. Окрашивать необходимо после каждого цикла шабрения.

Рекомендуемое заострение угла должно быть равным девяносто градусов. Если нужно угол можно делать меньшим или большим.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

описание, свойства и вид инструмента, условия выбора краски для шабрения поверхности

Слесарные работы, связанные с подготовкой металлических и деревянных поверхностей методом удаления неровностей, проводятся с помощью специального инструмента, оснащенного режущей кромкой. Шабрение, или шлифовка, содержит в себе разные технологии финишной обработки заготовок для деталей, операция осуществляется как непосредственно приспособлениями, так и с применением абразивов разной зернистости. Все рабочие процессы позволяют получить заготовку с идеально гладкой поверхностью, шаберы по металлу и дереву помогают создать плотную адгезию с другими деталями.

Что представляет собой шабер?

Инструмент, предназначенный для снятия тонкого слоя металла с поверхности заготовки, используется для удаления поверхностной пленки перед пайкой или сваркой элементов нагружаемой конструкции, а также перед сборкой деталей точных приборов. Методом скобления острая кромка лезвия шабера слесарного снимает верхний слой материала толщиной 0,01 мм.

Шабрение металла также применяется при шлифовке дерева после обработки другими инструментами. В процессе зачистки поверхность проверяется поверочной пластиной, покрытой слоем краски. Наличие неровностей выявляется методом окрашивания отдельных участков заготовки, удаление которых производится повторным скоблением проблемного места.

Шаберы слесарные различаются:

  1. Формой, которая бывают плоской, фасонной, многогранной
  2. Конструкцией, в составе которой содержатся заменяемые пластины
  3. Числом шлифовальных граней: односторонний, двухсторонний и трехсторонний.

По исполнению устройство бывает разборной и цельной.

Инструмент для зачистки металла

Шабер слесарный изготавливается стандартной длины, ширина лезвия зависит от типа операции: для черновой обработки применяется инструмент с шириной лезвия до 3,0 см, чистовую зачистку производят режущей частью шириной 2,0 см. Технология выбирается в зависимости от угла заточки лезвия, которая разработана для каждого вида операции:

  1. 750-900 — черновая обработка;
  2. 900 — чистовая операция;
  3. 900-1000 — отделочная зачистка.

Угол заточки лезвия инструмента измеряется относительно оси рукоятки изделия.

Краска для поверхности

После завершения подготовки материала производится выявление остаточных неровностей методом приложения окрашенной контрольной пластины. Краска для шабрения изготавливается из пигмента, смешанного с любым видом технического масла. В качестве пигмента применяется лазурь, синька, сурик или смесь сажи, автола и керосина. Шабровочная краска должна иметь консистенцию пасты среднего загущения, не растекаться и не образовывать комков. Смесь должна ложиться на плоскость контрольной пластины тонким ровным слоем.

Виды слесарных шаберов

Приспособление плоского типа с тремя гранями или фасонным лезвием подходит для работы с прямой плоской поверхностью или острыми углами изделия, хорошо режет алюминий, медь и боббит. Инструмент с трехгранным лезвием используется для обработки отверстий цилиндрического типа в заготовке из твердосплавного металла.

При шабрении поверхности деталей инструмент, применяемый принцип шабрения и шлифовки под определенным углом должен иметь сменные заточенные пластинки, позволяющие сформировать угол по отношению к ровной поверхности. Выполнение операций чаще всего осуществляется универсальным шабером, в конструкции которого содержится:

  1. Корпус;
  2. Ручка;
  3. Держатель;
  4. Зажимной винт;
  5. Сменная пластина.

Как правильно скоблить

Вид шабрения не предусматривает подготовки поверхности обрабатываемого материала. Выполнение работ осуществляется в строгой последовательности операций:

  1. Нанести краску на контрольную пластину;
  2. Приложить нешлифованную деталь к пластине и плавно продвинуть ее вперед и назад;
  3. Визуально оценить окрашенные дефекты;
  4. Подготовить инструмент;
  5. Приступить к удалению неровностей методом движения шабера с углом наклона лезвия 35−400.

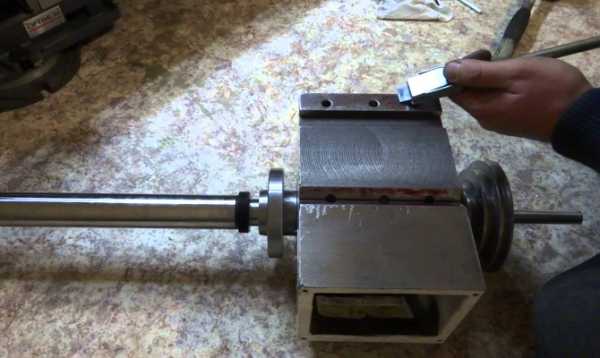

Работа с металлической поверхностью заключается в соскабливании выпуклостей. Принцип шабрения заключается в создании длинных отрезков, образуемых скольжением лезвия с последующим сокращением амплитуды. Направление движения инструмента должно изменяться постепенно и скрещиваться. В процессе работы рекомендуется проверять уровень сглаживания неровностей окрашенной пластиной или контрольным квадратом 25×25 мм.

Техника проверки поверхности

Контрольный квадрат помогает определить глубину шабровки поверхности детали или заготовки. В середине рамки, приложенной к поверхности детали, выделяется контрольный участок и производится подсчет количества окрашенных пятен. Тип неровностей можно определить числом выпуклостей:

  1. Если количество пятен достигает 6 — шабровка грубая;
  2. Если насчитывается до 10 пятен — шабровка чистая;
  3. Когда число пятен не менее 14 — обработка точная;
  4. Когда число окрашенных пятен составляет 22 — зачистка ювелирная.

Операция выравнивания лицевой части деталей, инструмент и применяемый способ шабрения зависит от типа поверхности. Для обработки краев используется приспособление прямого типа, гнутые детали шабровщик зачищает фасонным лезвием, твердые материалы обрабатываются узким лезвием, скобление мягких материалов и плоских поверхностей осуществляется широким шабером и лезвием радиусного типа.

Форма лезвия устройства подбирается по типу поверхности, выявить который можно с помощью прокатки детали по окрашенной пластине. Выявленные неровности удаляются приспособлением с длинной заточенной кромкой. Используемые виды шаберов начинают движение от краевой части заготовки. После завершения операции проводится контрольная проверка чистоты обработки, для доводки которой шабровщик использует слесарный сборный инструмент и ферритная кромка < 1,5 см.

Рекомендации профессионального шабровщика

Чтобы режущий инструмент прослужил долго и помогал качественно подготовить материалы, рекомендуется уделить особое внимание выбору устройства. Все виды шаберов по форме режущей кромки приспособлены для выполнения технологических задач. Оптимальным вариантом является выбор снаряжения универсального типа, конструкция которого позволяет быстро заменять пластины в соответствии с требованиями техпроцесса.

Разные виды шаберов из-за технических особенностей не могут применяться на поверхностях с крупными дефектами и глубокими царапинами. Деталь должна пройти грубую обработку на фрезерном станке или другом шлифовальном оборудовании. Все циклы выравнивания поверхности должны заканчиваться проверкой контрольной пластиной с пигментным красителем.

obrabotkametalla.info

Инструмент шабер – как применять его максимально эффективно? + Видео

Слесарный инструмент шабер используется для обработки трущихся поверхностей с малой шероховатостью для получения точной формы и размера и обеспечения максимального прилегания и герметичности соединения. Как правило, шабером срезается мелкая стружка на поверхности, которая предварительно была обработана другими режущими инструментами.

1 Инструмент для шабрения – виды и функции

Шабрение является достаточно трудоемким процессом, который в отдельных случаях требует ювелирной точности. На практике слесарные работы по металлу, при которых применяется шабер, составляют около 25 процентов от общего числа. Именно поэтому на современном этапе происходит активная механизация работ и все чаще применяются станки или электрический инструмент.

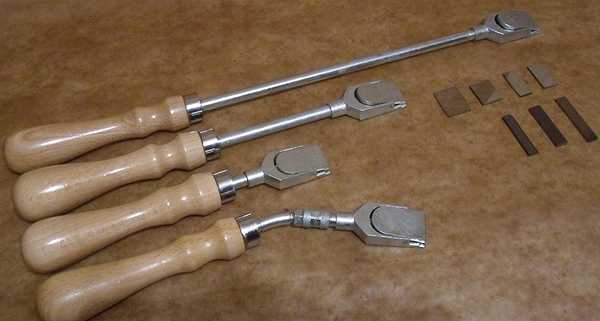

Шабер состоит из заменяемых пластин в рабочей части, металлического корпуса, специального винта и рукоятки. Трехгранный шабер может быть цельным или составным (оснащенным пластинами из твердосплавной стали). При этом инструменты различаются между собой по форме кромки, которая может быть плоской (выполнена в виде прямой пластины с прямым или изогнутым концом), трехгранной или фасонной (под форму обрабатываемой детали). Режущие грани шабера бывают односторонними или двусторонними, их выбирают в зависимости от сложности работ и материала рабочей поверхности детали.

Шабер изготавливается из углеродной стали различных марок и прочности (У10, У12, У12а) или из легированной стали соответствующих марок. Его длина может варьироваться в пределах 190-550 миллиметров, а ширина зависит от способа шабрения (от 5 до 75 миллиметров). Трехгранный шабер в основном применяется для обработки цилиндрических поверхностей, а шаберы с пластинами из твердых сплавов – для обработки тяжелых металлов. Фасонные шаберы используются преимущественно для замкнутых контуров, канавок и других труднодоступных поверхностей.

Слесарный шабер из углеродной стали

Рекомендуем ознакомиться

Существуют также дисковые шаберы, у которых режущая часть выполнена в виде закаленного стального диска с закрепленной к корпусу гайкой, что позволяет экономить время при заточке, так как можно использовать последовательно и равномерно всю поверхность диска. Еще более эффективным ручным вариантом является инструмент с шестигранной пластиной, так как каждую грань можно подвергать универсальной заточке для работы с поверхностями различных металлов. Набор пластин для такого шабера изготовлен из твердой стали, а процесс замены не занимает много времени.

Следует понимать, что составные шаберы легче по весу и более удобны в работе за счет того, что в процессе шабрения они пружинят, а это позволяет повысить точность процесса.

Что касается норм ГОСТа, то для шабрения и шабера они не предусмотрены. Существуют определенные виды шаберов, которые принято считать универсальными, а в остальных случаях пластины для инструмента и его составные части изготавливаются по специальному заказу под конкретный вид шабровочных работ и нужды работников на производстве.

2 Как правильно пользоваться шабером?

Перед тем, как выбрать набор шаберов по металлу, составных, электрических или обычных, необходимо определить степень сложности работ. В первую очередь следует осмотреть поверхность на предмет необходимости более грубой обработки, например, фрезеровки или строгания. Если по краям металла обнаруживаются острые кромки, их необходимо предварительно зачистить напильником, после чего можно измерить уровень зазора, это можно сделать с помощью линейки, бруска. Поверхность готова к шабрению, в случае если зазор не превышает 0,05 мм.

Перед началом работ поверхность накладывается на проверочную слесарную плиту, на которую наносится тонкий слой шабровочной краски. Краска может быть изготовлена из разных материалов, однако чаще используется сочетание машинного масла с сажей или синькой. Далее поверхность передвигается по плите равномерными, поступательными движениями, после чего  по пятнам краски, которые остались на поверхности, и определяются места шабрения.

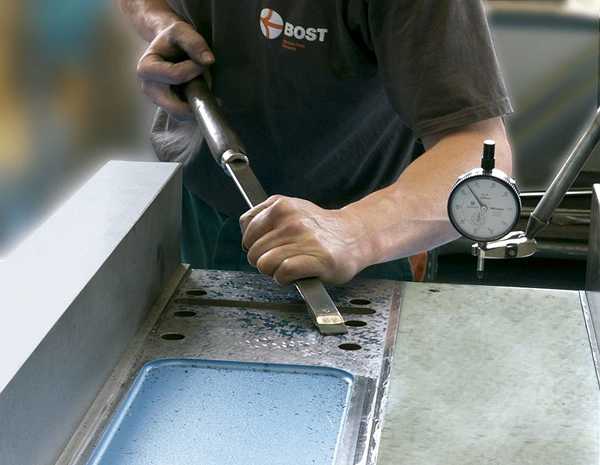

Шабрение плиты

Процесс шабрения длится в несколько циклов, после каждого из которых проверку с помощью окрашенной пластины необходимо проводить снова до получения желаемого результата. Сам процесс может быть грубым, точным, тонким или чистовым (зависит от приема шабрения, инструмента и конечной цели работ). Сам трехгранный инструмент при этом должен быть максимально правильно заточен, а длину режущей кромки следует выбирать, исходя из твердости металла. Чем он тверже, тем уже должно быть лезвие.

Для эффективной работы этим инструментом важно соблюдать геометрию резки. Стандартная величина заострения угла равна 90 градусов, однако в некоторых случаях рекомендуется уменьшать или увеличивать угол путем заточки, особенно если речь идет о твердых металлах. Например, угол заострения для обработки чугуна должен быть в пределах 90-100 градусов, стали - 75-90, а для легких металлов не выше 45 градусов.

Трехгранный шабер затачивается на автоматических и полуавтоматических станках с помощью наждачного круга различной зернистости (от 30 до 60) и твердостью СМ1-3, а пластины из твердой стали точатся на специальных шлифовальных кругах с применением охлаждения. После заточки необходимо также проводить правку лезвий с помощью абразивных кругов, чтобы убрать все неровности и заусенцы, которые снижают качество шабрения.

3 Электрический вариант – универсальность и удобство

Для ускорения процесса шабрения поверхностей можно пользоваться механизированным оборудованием. Электрический шабер состоит из электромотора определенной мощности, редуктора, вала, шатуна и специальной насадки, которая легко затачивается и меняется. Качественный электрический инструмент способен в несколько раз ускорить процесс обработки, однако цена механизированной машины достаточно высока, поэтому многие слесари предпочитают работать "по старинке", тем более что в качестве плоского шабера можно использовать вышедший из строя напильник.

Электрическое оборудование для шабрения

Однако электрический шабер можно применять не только для обработки металлических поверхностей, при правильном подходе из него можно сделать универсальный инструмент для ремонта, который пригоден для шлифовки или снятия ненужного слоя краски, штукатурки с потолка или стен. Многие модели имеют набор пластин-насадок, которые можно использовать при работе с пластиком, древесиной, бетоном и другими поверхностями. В отличие от другого электрического оборудования, шаберы обладают небольшой массой и удобными креплениями для насадок различного диаметра и формы.

tutmet.ru

Назначение шабрения - Шабрение плоской поверхности - Совершенствование навыков выполнения слесарных и токарных работ

Шабрение — это слесарная операция, при которой режущим инструментом — шабером с поверхности изделия снимают (соскабливают) мельчайшие стружки. Шабрят, как правило, после обработки резцом, напильником или другим режущим инструментом.

Шабрят чаще всего тогда, когда нужно пригнать поверхности двух деталей так, чтобы они прилегали друг к другу наиболее плотно. Так, шабрят направляющие станин токарных станков, суппортов, а также поверхности подшипников скольжения.

Шабрение — трудоемкая операция, требующая большой затраты времени, так как приходится постепенно снимать с обрабатываемой поверхности очень тонкие слои металла; при тонком шабрении за один ход шабера снимают стружку толщиной до 0,01 мм.

Чтобы выявить, какие места необходимо шабрить, изделие кладут обрабатываемой поверхностью на поверочную плиту, покрытую тонким слоем краски. Легко нажимая изделие, перемещают его в разных направлениях. В результате выступающие места на поверхности изделия покрываются пятнами краски. Эти места и обрабатывают шабером.

Вопросы

  1. Что называется шабрением?
  2. Для чего применяют шабрение?
  3. Какие детали и части станков шабрят?

Виды шаберов

Поверхности шабрят односторонними и двусторонними шаберами.

По форме рабочей поверхности шаберы делятся на плоские, трехгранные, фасонные. Шаберы изготовляют из углеродистой инструментальной стали и закаливают их режущую часть.

По форме режущих концов шаберы различают прямые и изогнутые. Плоскими шаберами обрабатывают прямолинейные поверхности.


Плоский шабер


Шаберами с изогнутыми концами обрабатывают поверхности в острых углах или мягкие металлы (например, алюминий).

 Шаберы с изогнутыми концами

Двусторонний плоский шабер служит для тех же целей, что и односторонний, но имеет больший срок службы.

Длина плоских односторонних шаберов составляет 200 — 300 мм, а двусторонних — 200 — 400 мм. Ширина шабера для чернового и получистового шабрения — 20 — 30 мм, для чистового — 15 — 20 мм. Угол заострения у шаберов чернового и получистового шабрения — 60 — 75°, для чистового — 90°.

 Трехгранные шаберы

Трехгранными шаберами, которые, как правило, выпускают только односторонними, обрабатывают вогнутые и цилиндрические поверхности. Нередко трехгранные шаберы делают из сработанных трехгранных напильников. Длина трехгранных шаберов — 100 — 150 мм.

Вопросы

  1. Какие бывают виды шаберов?
  2. Для чего применяют плоские шаберы?
  3. Для чего используют трехгранные шаберы?


«Слесарное дело», И.Г.Спиридонов,
Г.П.Буфетов, В.Г.Копелевич

В процессе работы шаберы тупятся; поэтому их затачивают на электроточилах с корундовым кругом. Заточку ведут торцовой или боковой поверхностью круга. Вначале затачивают торец, а затем грани шабера. Заточка плоского шабера а — торца; б — грани; в — заточенные режущие кромки. После этого шабер доводят. При заточке нажимать шабер надо сильно. Заточку следует вести с…

Поверочными плитами и линейками проверяют качество шабрения. По форме поверочные плиты бывают квадратные и прямоугольные. Размеры плит от 200X210 мм до 1000X1500 мм. Плиту квадратной или прямоугольной формы определенного размера отливают из серого чугуна. Плиту делают пустотелой для облегчения; ребра жесткости увеличивают ее прочность. Рабочая поверхность плиты ровная, хорошо обработанная. За две ручки плиту поднимают….

У пришабренной поверхности штрих должен быть мелкий и равномерный. Поверхность не должна иметь царапин и глубоких следов шабера. Количество и точность шабрения проверяют подсчитав количество пятен краски на площади 25Х25мм. Проверяют поверхность путем наложения на нее квадратной поверочной рамки. Рамку можно сделать из тонкого листового металла или из картона в учебных мастерских школы. Количество пятен…

www.ktovdome.ru

Шабер – узнаем его особенности и принцип использования!

С виду ничем не примечательный инструмент – слесарный шабер – считается очень необходимым в большинстве сфер производства, где требуется доведение поверхности до идеальной гладкости. Что же это за приспособление и как им пользоваться, узнаем чуть ниже.

Что означает необычное слово шабрение?

Слово это обозначает как раз процесс использования выше названного инструмента. Как поговаривают бывалые слесари, работа это не из легких и требует ювелирной точности, скрупулезности, терпения и, конечно же, умения. Навык приходит не сразу, и много деталей остается подпорченными, прежде чем молодой слесарь освоит эту хитрую операцию, а она, кстати, занимает практически 20 % всех задач в слесарном деле. Так что в обход ее никак не обойдешь. О требуемой сноровке можно судить по тому, что за один проход можно удалить максимум 0,7 мм металла, а при среднем усилии и вовсе уйдет не более 0,03 мм.

Заключается шабрение в том, что снимается с обрабатываемой детали еле видный верхний слой. Чаще всего, работают с металлом, хотя нередко встречается такой же прием и при обработке дерева, но с этим более послушным материалом можно работать и другими режущими инструментами, достигая гладкой поверхности. С металлом же не все так просто, и только шабрение дает действительно нужный результат. Шабер по металлу способен снять даже почти неощутимые шероховатости, которые мешают трущимся поверхностям осуществлять стабильную работу механизмов.

После такой обработки детали могут идеально плотно прилегать друг к другу, хорошо взаимно смазываться и не терять смазку. Снятие тонкого шероховатого слоя дает возможность идеально подогнать размер детали под требующийся.

Набор шаберов есть в каждом слесарном цеху, такие инструменты необходимы даже при изготовлении поверочных приспособлений для придания им до скрипа гладкой поверхности. К тому же, успешно обработать можно и криволинейную поверхность, правда, задача эта еще сложнее и требует соответствующей квалификации и опыта, особенно, если в арсенале только ручная модель приспособления для шабрения. Так ровняются детали различных приборов, направляющие станков, и даже подшипники можно привести в идеальную форму с помощью таких инструментов.

Виды шаберов – чем может удивить такой простой инструмент?

Виды шаберов выделяют по нескольким критериям. Например, по конструкции можно разделить приспособления на цельные и составные. Про разницу между ними догадаться не сложно. Несмотря на внешнюю простоту, существуют различия и по форме кромки, которой осуществляется непосредственная работа. Так, выделяют плоские (самая простая форма – прямая пластина), фасонные (пластина имеет форму детали, которую планируется обрабатывать) и трехгранные. Также существуют разные количества режущих граней, их может быть две (двухсторонние инструменты для шабрения) или одна (односторонние).

Как видно, составных частей у данного режущего приспособления не много, но и в них можно заблудиться. А если осмотреться в современном строительном магазине, то вы увидите, что кроме этих критериев есть и еще один существенный нюанс – привод. Да-да, сегодня работать можно не только руками, вернее, контролировать все равно придется ими, но вот напрягаться вам не нужно, потому что есть уже другие виды инструментов – пневматический, электрический шабер по металлу и ручной, конечно же. Рабочая поверхность всех подобных приспособлений делается из углеродистой стали для инструментов, обычно это марки У10-У13, реже – из какого-нибудь твердого сплава.

Как выбрать тот самый шабер из огромного набора?

Как видим, выбор велик, но как же определиться, какой из предложенных инструментов взять для работы? Если перед вами стоит задача выровнять поверхность плоского предмета или детали, то вполне подойдет прямолинейное приспособление, количество режущих кромок может быть любое, приложитесь той, которая вам больше понравится. Если нет прямолинейного, то для этой задачи сойдет и криволинейный. Основная составляющая успешной работы – правильная заточка режущей кромки, геометрия в таких случаях определяется тем, насколько грубой планируется обработка, т.е. сколько нам надо снять миллиметров материала, также от твердости этого материала и от угла расположения режущей кромки относительно поверхности, которую обрабатываем.

Обычно угол заточки равняется 90-100°, работать так легче всего. Но если вам предстоит только черновая стадия обработки, то угол может составить от 75°, когда же производится уже отделочная стадия, угол берется максимальный – 100°. Что же касается материалов, то для мягких металлов можно заточить инструмент даже на 35-40°, а вот для стали нужен угол 75-90°, а если перед вами чугун или бронза, то приготовьте приспособление с заточкой под 90-100°. Выбирая ширину и радиус скругления для вашего режущего приспособления, опирайтесь также на твердость обрабатываемого материала и на требование к чистоте работы. Правило такое: при высокой твердости и чистоте шлифовки режущая кромка должна быть узкой (черновая стадия – до 3 см, а отделочная – 1,2 см) и с малым радиусом закругления.

Для особых случаев, например, для криволинейной работы по обработке подшипников, берут трехгранный инструмент, причем затачивают его на 60°. А если работы предстоит много, и она довольно разномастная, то потребуется очень много приспособлений в наличии, тогда проще использовать составной инструмент для шабрения. В нем можно просто менять пластины, причем делается это элементарно, лишь открутив зажимной винт. В некоторых случаях слесари делают не совсем стандартный вид такого инструмента – в виде кольца. Им намного удобнее шлифовать круглую деталь.

Учимся пользоваться инструментом для шабрения

Много узнав о данном процессе и инструменте, пора посмотреть, как пользоваться шабером.

Как пользоваться инструментом для шабрения - пошаговая схема

Шаг 1: Оценка и подготовка поверхности

Важно взвесить степень несовершенства вашего объекта шабрения. Если есть грубые царапины и забоины, или износ почти достиг отметки 0,5-1 мм на площади в 1 мм2, то нужна сначала более грубая обработка, например, строгание и фрезерование. Следует острые кромки по краям поверхности затупить напильником, а потом замерить зазор поверочного инструмента, например линейки, относительно поверхности. Приложив ее к детали, вы не должны обнаружить зазор выше 0,05 мм, иначе нужна еще одна предварительная грубая обработка.

Шаг 2: Окрашивание поверхности

Берется поверочная плита, по ней проходятся краской, оставляя тонкий слой. Будущую "подопытную" деталь кладут поверхностью, которую предстоит шабровать, и тянут по плите. Все выпуклости, которые вам и нужно будет потом удалить, окрасятся. Краски имеют особую рецептуру, вариантов много, но, чаще всего, это машинное масло с лазурью или синькой. Ожидаемое требование – отсутствие крупных частиц в краске, идеальное состояние поверочной плиты. Проверять деталь на краску придется много раз за шабрение, только последняя чистовая стадия будет производиться уже "на блеск".

Шаг 3: Шабрение

Осуществлять данный шаг следует с хорошо заточенным и заправленным инструментом. После небольшого шабрения следует опять проверять состояние поверхности, причем наносить краску на поверочную плиту нужно каждый раз все более тонким слоем. При работе заготовку не ленитесь хорошо закреплять в тисках или других приспособлениях. Если деталь маленькая, то делать это стоит осторожно, используя какие-нибудь прокладки под тиски. Шабрение нужно делать равномерно, а значит, двигаться следует во всех направлениях. Причем начинать с удаления больших пятен, заканчивая малыми.

www.emomi.com

шабер механический самодельный - Шабрение

Завершающей операцией шабрения является нанесение так называемого «мороза», периодически повторяющихся углублений для удерживания масла на трущейся поверхности.



Профессиональные шабровщики наносят эти углубления ручным шабером, а получение качественного, красивого рисунка требует личного мастерства, и не каждый шабровщик-любитель сможет тот рисунок удовлетворительно повторить. Я, например, не смог…



Поэтому и возникла необходимость как-то механизировать этот процесс, тем более, что механический шабер уже смастерил, а образцы шаберов для нанесения «мороза» существуют и их рекламирует тот же «Биакс»



Размышления типа, а как они это делают, привели к выводу, что режущая кромка шаберной пластины должна совершать кроме возвратно-поступательного движения вдоль шабера, еще и колебательное вокруг оси шабера. Тут очень кстати промелькнула ссылка на давний патент механического шабера с похожими свойствами.



В итоге появилась вот такая конструкция «морозорисующей» приставки к недавно изготовленному самодельному шаберу, которая показана на фотографиях.



Приставка съемная, устанавливается на четырех винтах взамен штатной шабровочной, описанной ранее. Состоит из корпуса, круглого ползуна, соединенного с шатуном через подвижное вокруг оси ползуна соединение и вращающего механизма – копира.



Возвратно-поступательное движение ползун получает от кривошипа через шатун, вращательное от копира, который состоит из планки с пазом, закрепленной на корпусе приставки и штифта, закрепленного на ползуне и взаимодействующего с пазом планки.

www.chipmaker.ru

Шабер самодельный. - Оснастка и инструменты

Приветствую всех.

Думаю летом по ремонтировать направляющие у своего 1П611.

Для этого сваял вот такой простенький шабер.

Ручек сделал две, короткую для работы от себя, длинную на себя.

Делал из мертвого резца.

Извините фота под руками не было и процесс сфоткать не смог, да и ничего в нем интересного не было.

Резьба в державке М8, в ручке М10, пруток на ручке 10 и 11 мм в диаметре. Ручка из эбонита. Болтик М5.Одним словом из чего было.

Если кто пользовался шаберами, укажите на возможные недостатки этой на мой взгляд простой конструкции, дабы можно было устранить.

Наверно для второй ручки тоже сделаю державку платины, что бы не перекручивать.

www.chipmaker.ru
