Чертежи роликового гибочного станка – арматурогиб своими руками
Это роликовое приспособление для гибки прутка позволит вам делать кольца из стального арматуры круглого, квадратного или плоского сечения.
В чертежах арматурогиба, собранного своими руками используется классическая установка для гибки, но наша позволяет гнуть более толстые заготовки.
Усовершенствования первоначальной конструкции, приведенной выше, включают в себя направляющее основание для прута, предотвращающее его скручивание при гибке, а также регулируемые направляющие блоки, не позволяющие стержню скользить вверх по роликам. Устройство имеет более компактное основание и колесо, с помощью которого намного легче гнуть заготовки, чем двумя ручками, изготовленными из трубы.
Ключевые моменты при сборке гибочника для арматуры своими руками:
- Прочное основание выдержит работу с материалом любой толщины. Оно изготовлено из дерева Джарра, усиленного угловой сталью. Основание можно полностью сделать из стали.
- Толстая труба двух разных диаметров; более тонкая должна вставляться в толстую. Толщина стенки – 4 мм или более.
Также вам понадобятся длинные шпильки с гайками, домкрат, и некоторые другие детали для создания вращающейся трубы и основания ручного станка для гнутья арматуры.
С помощью самодельного станка для гибки арматуры, сделайте из стального прутка, круглого или квадратного сечения толщиной 10-12 мм, колесо для рабочего органа.
Шаг 1: Составляем план работ
Итак, вам потребуется:
- Валки.
- Материал для основания (дерево или металл).
- Длинные шпильки с гайками.
- Труба.
- Колесо (для упрощения конструкции может быть заменено на две ручки).
Далее составьте план, нарисуйте, измерьте все, что необходимо. У вас должно быть четкое представление того, что и как вы будете делать.
Колесо, это хорошее дополнение к вашему приспособлению для загиба арматуры.
Шаг 2: Собираем станок
Начните с основания. Приварите втулки к шпилькам, установите ролики, подготовьте колесо и задний упор.
Шпильки должны свободно перемещаться в направляющих отверстиях. Ролики будут неподвижными.
На данном этапе, для прижатия заготовки, используем длинную шпильку. Позже, для удобства, заменим шпильку автомобильным домкратом.
Шаг 3: Завершаем сборку и тестируем
Попробуйте сделать первую заготовку, и во время работы посмотрите, что нужно отрегулировать.
На данном этапе, с помощью станка, уже можно получить довольно приличные кольца.
Шаг 4: Совершенствуем конструкцию
Заменим прижимную шпильку на домкрат и смонтируем крепежи для роликов.
Опору домкрата у основания и втулки нужно усилить.
Если вы собираетесь гнуть пруток диаметром 12 мм и более, деревянные детали основания необходимо заменить на металлические.
Шаг 5: Финальные штрихи
Если гибочный станок правильно собран и отрегулирован, то он будет отлично справляться со своей задачей. Вам, конечно, придется немного потренироваться. Станок должен крепиться к какому-либо жесткому основанию: подойдет, например, крепкая скамейка.
Создавать давление домкратом нужно постепенно, начиная с небольшого усилия. Примерно, четверть оборота винта домкрата будет достаточно.
Из-за особенностей станка, при гибке, кольцо получается с прямыми концами. Это можно исправить, предварительно согнув концы. Можно прокатать кольцо с запасом, чтобы не загнутые концы пересекались, затем оба конца обрезаются в одном месте и свариваются между собой.
Изготавливаемые с помощью этого станка кольца получаются не идеально круглыми. Молоток поможет вам справиться с этой проблемой. Повторная прокатка кольца также может помочь исправить кривизну.
цена за штуку, характеристики, фото
Предназначен для гибки гладкой и ребристой арматуры диаметром до 12 мм. Усиленная конструкция позволяет использовать данные инструменты с интенсивной нагрузкой. В опорном основании устройства предусмотрены отверстия под крепление к верстаку или рабочему столу.
Детали
Характеристики
Артикул
18121
Тип товара
Станок для гибки арматуры
Бренд
Сибртех
Диаметр, мм
12
Длина, мм
860
Ширина, мм
155
Высота, мм
160
Страна-производитель
Россия
Вес, кг
3,5
Отзывы покупателей
Сначала показывать
Москва 01 июля 2022
Мне нравитсяДостоинства: 10ку на ура гнет. 12ю не знаю, но думаю сможет тоже. Мне больше не надо.Недостатки: Нет
Никита
Москва 06 марта 2021
Брал гнуть 10 мм и 12 мм арматуру для фундамента плита. Более 500 элементов по 2-4 сгиба на каждом. Половина сделана, пока есть ощущение, что сделаю всё. Проще купить, чем варить что-то такое самому.Достоинства: С 10 арматурой справляется без проблем. Более 300 загибов, пока не заметно, что что-то может пойти не так.Недостатки: Рукоятка рычагом пытается вырвать вверх рабочую площадку. Между подходами под ручку кладу что-нибудь.
Рафкат
Санкт-Петербург 15 сентября 2020
Очень удобный, станок облегчает труд
Великий Новгород 06 августа 2020
Брал для гибки 12 арматуры после того, как сломались две самодельные конструкции (не роликовые). Уже выполнено более 500 отгибов, конструкция понятно уже не товарная, но проблем пока не видно. Для 1 стройки вполне пойдет – не мучайтесь, 2091 руб не стоят того. Аналоги турецкие у нас стоят ещё на тыщу дороже, и их нет в наличии. Единственное – найдите стол (или другую конструкцию), которая будет крепкой и либо очень устойчивой, либо очень тяжелой. Я свой железный стол дополнительно утяжелял бочкой, ибо свернуть его с места в процессе гибки очень просто.
Вопросы и ответы
Станьте первым, кто задал вопрос об этом товаре
Фотографии покупателей
Вам могут понадобиться
- Стальная арматура
- Плоскогубцы, бокорезы, клещи
- Ножницы
- Круги отрезные по металлу
- Защита лица, глаз, головы
- Стамески, напильники, рашпили, рубанки
- Ножовки, полотна
- Маркеры, карандаши, мел
- Защита рук
100819
Доставим
Сегодня
2673 шт
Привезем в строительные центры
Смотреть на карте
Арматура 8 мм 3 м рифленая A500С
Цена за шт
За баллы:
23
В корзину
100826
Доставим
Сегодня
2874 шт
Смотреть на карте
Арматура 10 мм 2,9 м рифленая A500С
Цена за шт
За баллы:
33,50
В корзину
100830
Доставим
Сегодня
2461 шт
Смотреть на карте
Арматура 12 мм 2,9 м рифленая A500С
Цена за шт
За баллы:
44
В корзину
100820
Доставим
Сегодня
3132 шт
Привезем в строительные центры
Смотреть на карте
Арматура 8 мм 6 м рифленая A500С
Цена за шт
За баллы:
45,75
В корзину
100825
Доставим
Сегодня
1138 шт
Привезем в строительные центры
Смотреть на карте
Арматура 10 мм 6 м гладкая А1
Цена за шт
За баллы:
66
В корзину
100827
Доставим
Сегодня
5582 шт
Смотреть на карте
Арматура 10 мм 5,85 м рифленая A500С
Цена за шт
За баллы:
66,75
В корзину
100831
Доставим
Сегодня
5956 шт
Смотреть на карте
Арматура 12 мм 5,85 м рифленая A500С
Цена за шт
За баллы:
88
В корзину
100824
Доставим
Сегодня
589 шт
Смотреть на карте
Арматура 10 мм 3 м гладкая А1
Цена за шт
За баллы:
33
В корзину
612296
Доставим
Сегодня
591 шт
Привезем в строительные центры
Смотреть на карте
Арматура 8 мм 3 м гладкая А1
Цена за шт
За баллы:
21
В корзину
612297
Доставим
Сегодня
686 шт
Привезем в строительные центры
Смотреть на карте
Арматура 8 мм 6 м гладкая А1
Цена за шт
За баллы:
42,25
В корзину
Похожие товары
638008
Доставим
Сегодня
Привезем в партнерские пункты выдачи
09/04 после 10:00
при заказе до 07/04 до 11:59
Смотреть на карте
Станок для гибки арматуры Сибртех 10-12 мм
Цена за шт
3 117 ₽
3 211 ₽
За баллы:
779
В корзину
638009
Доставим
Сегодня
Привезем в партнерские пункты выдачи
09/04 после 10:00
при заказе до 07/04 до 11:59
Смотреть на карте
Станок для гибки арматуры Сибртех 12-14 мм
Цена за шт
4 276 ₽
4 404 ₽
За баллы:
1 068,75
В корзину
Станок для гибки арматуры Сибртех роликовый 12 мм в Санкт-Петербурге представлен в интернет-магазине Петрович по отличной цене. Перед оформлением онлайн заказа рекомендуем ознакомиться с описанием, характеристиками, отзывами.Купить станок для гибки арматуры Сибртех роликовый 12 мм в интернет-магазине Петрович в Санкт-Петербурге.Оформить и оплатить заказ можно на официальном сайте Петрович. Условия продажи, доставки и цены на товар станок для гибки арматуры Сибртех роликовый 12 мм действительны в Санкт-Петербурге.
умных способов резки и гибки арматуры | Портативный станок для гибки и резки арматуры
Эта статья была первоначально опубликована Falling Up Media 14 февраля 2018 г. и обновлена 27 октября 2020 г. компанией BN Products USA™.
Подрядчик и инженеры открыли и использовали многочисленные методы резки и гибки арматуры на строительных площадках. Армированные стальные стержни сделаны прочными, поскольку они используются для обеспечения прочной конструкции и системы поддержки бетонных зданий. Из-за важной роли, которую арматура играет в безопасном и качественном бетонном строительстве, методы и оборудование, используемые для изготовления арматуры, также не следует воспринимать легкомысленно. Поэтому, несмотря на то, что некоторые творческие методы могут быть полезны, подрядчик должен тщательно внедрять безопасные процессы, не ставящие под угрозу качество и безопасность любого проектируемого строительного проекта.
Арматура изготавливается в виде длинных стальных стержней, размер которых соответствует требованиям, необходимым для конкретных строительных проектов, для которых предназначена арматурная сталь. Размер (толщина и диаметр) влияет на процесс резки и гибки перед установкой арматурного каркаса. Подрядчики модифицируют и внедряют арматурные армирующие конструкции несколькими различными способами.
Для этих проектов существуют специальные инструменты, и в большинстве случаев они являются лучшим вариантом. Креативность часто является ценным качеством, но убедитесь, что используете ее с умом! Вот некоторые распространенные методы и обзор каждого из них.
– Болторезы
Не стоит недооценивать мощность болтореза; конечно, вы можете использовать эти устройства для снятия навесных замков и цепей, но они также эффективны для взлома арматуры. Одной только силы резания достаточно, чтобы разрезать армированную сталь меньшего диаметра. Это удобный инструмент, когда вам нужно быстро обрезать кусок арматуры до нужного размера или если у вас есть несколько стержней. Предостережение – чистота среза. Если работа требует чистого реза, почти всегда лучше использовать ручной или электроинструмент, предназначенный для резки арматурного стержня с чистым пропилом, который не оставляет опасных краев или который может случайно погнуть конец арматурного стержня.
– Циркулярные пилы
Циркулярные пилы являются незаменимым инструментом для многих профессионалов. Людям они нравятся, потому что пилы могут быстро справиться с работой по резке арматуры, если они предназначены для резки металла. Наилучший вариант циркулярной пилы — использовать циркулярную пилу, предназначенную для армирования стали, например, переносную пилу Cutting Edge™, которая предназначена для резки торцов заподлицо, когда концы арматурных стержней торчат из конструкции блочной стены.
Эта тип пилы , как правило, — повод для осторожности, так как большинство из них создают МНОГО искр при резке арматуры. Еще одним преимуществом циркулярных пил серии BN Products USA™ Cutting Edge является то, что они разработаны специально для резки арматуры. Эта конкретная линейка пил использует более низкую скорость резания (2000 об/мин против 8000-10000 об/мин у шлифовальных машин и аналогичных инструментов). Также реализовано использование лезвия с твердосплавным наконечником, которое обеспечивает самые «передовые» достижения в области материаловедения для эффективной резки арматуры — с минимальным трением и возможным выделением тепла — что обеспечивает максимальную безопасность… и существенное снижение искрения.
После первоначальных инвестиций в инструмент расчетная стоимость износа лезвия составляет менее 0,07 доллара США за рез. Этот инструмент — отличный вариант, особенно если учесть, что желание найти «творческие» способы резки арматуры обусловлено (ощущаемой) высокой стоимостью использования специализированных инструментов.
– Вырезать вручную?
Резка арматуры ручной пилой должна быть крайней мерой, но некоторые скажут, что это все же «творческий способ закончить работу». Вам могут посоветовать правильно закрепить материал в тисках и использовать лезвие, которое трудно затупить (да, этот метод особенно вреден для пильных полотен). Для неуложенной арматуры почти всегда лучшим вариантом будет недорогой вариант, такой как ручной резак для арматуры или инструмент для гибки, если вы не используете портативный механический гибочный станок или производственный станок.
– Использовать тиски, горелку и трубу?
Один участник предположил, что работу по гибке арматуры можно выполнить, закрепив стержень в тисках, добавив тепла и используя горелку, чтобы сделать сталь ковкой. Затем используйте трубу, чтобы согнуть ее.
«Поджечь?» В этом вопросе мы позаимствуем совет из общего руководства «Сделай сам», WikiHow :
Не нагревайте арматуру, чтобы ее согнуть. Вопрос о том, может ли нагревательная арматура помочь людям согнуть ее, является предметом многочисленных дискуссий. Некоторые эксперты и опытные сталелитейщики утверждают, что нагрев арматуры является подходящим и может помочь людям эффективно ее согнуть. Другие указывают на опасности и последствия нагрева стали, говоря, что это не является хорошей общепринятой практикой изменения формы арматурного стержня. В конце концов, следуйте простой рекомендации: если это несвариваемая арматура, то вообще не нагревать .
Источник: https://www.wikihow.com/Bend-Rebar
Самая безопасная рабочая среда создается, когда у человека есть доступ к нужным инструментам, таким как переносные или стационарные инструменты для арматуры. Просмотрите наш выбор сегодня или ознакомьтесь с нашим полным руководством по работе с арматурой.
Статьи по теме:
Какие существуют типы арматуры? И имеет ли это значение?
Типы строительных швов в бетоне
Как калькулятор арматуры может сохранить ваш проект
Нравится этот пост? Поделитесь этим с вашими друзьями!
Ручная машина для гибки арматуры: простая, универсальная и эффективная
Перейти к содержанию Машины для гибки арматуры используются во многих отраслях промышленности, в основном при строительстве; следовательно, промышленность сильно зависит от этих машин. Эти машины используются для гибки стальных и других металлических стержней, чтобы придать им форму и позволить преобразовать их в пригодное для использования состояние.
Существует много видов станков для гибки арматуры , некоторые автоматизированные, а некоторые ручные. Ручной станок для гибки арматуры представляет собой простой инструмент для гибки, прост в эксплуатации и уже много лет используется в строительной отрасли.
В бетонной промышленности до сих пор используются ручные гибочные машины по многим причинам. Нажав на него рычаг и приложив усилие, материалы можно согнуть и привести в пригодное для использования состояние.
Несмотря на электронные машины в наши дни спускаются на воду, для простоты широко используются и ручные. С ними просто работать; следовательно, рабочая сила находит их подходящими для сгибания металлических стержней и стержней для создания углов.
Содержание
Каковы преимущества Меняющееся время принесло множество инноваций в оборудование, используемое для различных целей, то же самое касается и гибочных станков. Ручной станок для гибки арматуры имеет множество преимуществ, вот некоторые из наиболее распространенных:
Ручной станок для гибки арматуры прост в использовании. У него нет никаких технических кнопок и программ, о которых не может быть и речи для новичка в его использовании.
Включает в себя основные компоненты и простой метод гибки стержней и стержней. Как только рабочий приобрел навык, он может сделать это очень быстро.
Доступное решениеЭлектронные и портативные станки для гибки арматуры в наши дни также представлены на рынке, но одним из наиболее важных аспектов этих станков является их стоимость.
Каждый строительный проект имеет фиксированный бюджет, эти машины можно быстро купить или инвестировать в них. В проектах с ограниченным бюджетом требуются ручные машины для контроля расходов.
Таким образом, ручной станок для гибки арматуры является одним из самых доступных вариантов для инвестиций, потому что он не будет стоить дорого и, при некоторых дополнительных усилиях, поможет достичь оптимальных результатов гибки металлических стержней.
Ручной станок для гибки арматуры не может просто создавать определенный стиль или дизайн стальных уголков. Он может создавать и сгибать различные формы стержней, которые подходят для многих проектов
В автоматизированном станке для гибки арматуры управление зависит от точности, обеспечиваемой станком, что иногда ограничивает точность, которую вы могли бы ожидать. Однако при использовании ручной машины точность зависит от вашего глаза; следовательно, нет никаких ограничений.
Таким образом, этот процесс предлагает высокий уровень универсальности, который подходит для всех проектов и, следовательно, способен выполнять несколько проектов, основанных на многих измерениях.

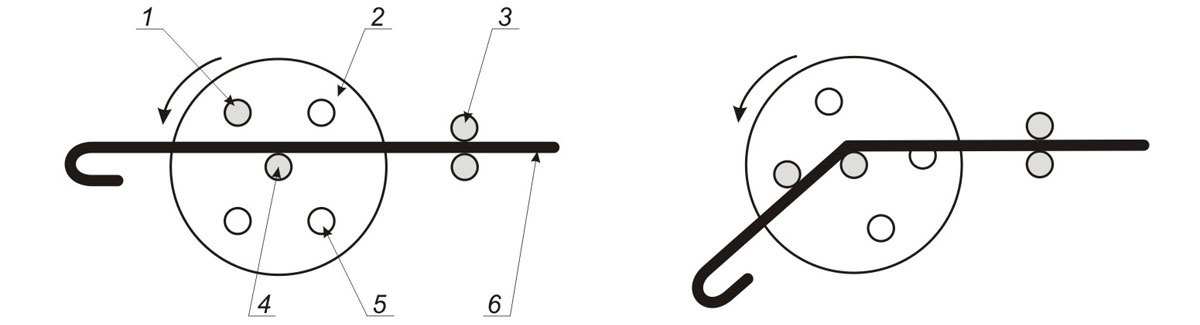

КомпонентыСуществует множество компонентов ручного станка для гибки арматуры, и некоторые из этих компонентов включают следующее:
Гибочная матрица неотъемлемая часть машины. Он содержит трубку, позволяющую сгибать металл, поэтому очень важно тщательно выбирать этот штамп.
Зажимная матрица представляет собой зажим, который ведет к прижимной трубке на гибочной матрице и удерживает трубу или стержень от соскальзывания и надежно фиксирует их.
Пресс-матрицаПресс-матрица, как следует из названия, представляет собой компонент, который оказывает дополнительное давление на объект или стержень, который необходимо согнуть и придать ему форму. Роль пресс-штампа заключается в том, чтобы поддерживать усилие, необходимое для поворота стержня против гибочного штампа.
Зачистная матрицаЗачистная матрица находится сзади гибочной матрицы и предотвращает образование выпуклостей на внутреннем радиусе.
В процессе формовки вдоль материалов, подвергаемых изгибу, могут образовываться морщины; бывает при больших деформациях. Однако, добавляя шлифовальную головку, можно избежать складок и, следовательно, получить гладкую поверхность.
Оправка используется для гибки алюминиевых или стальных труб, выполняя сложные задачи гибки. При изгибе труб меньшего радиуса или меньшего диаметра существует риск получения недостаточно удовлетворительного результата. В этом случае идеально подходит оправка, защищающая трубу от разрушения.
Как пользоваться ручным станком для гибки арматурыПроцесс использования ручного станка для гибки арматуры включает следующие этапы.
- Самый первый шаг требует установки арматурного стержня на стержнегибочном станке. Станок для гибки стержней содержит рычаг и пластину для гибки, с помощью которых рабочий может легко регулировать угол наклона арматурного стержня.
- На арматурном стержне должна быть метка в том месте, где его нужно согнуть, чтобы рабочий знал, до какой точки нужно согнуть арматурный стержень.
- Следующий этап — закрепление арматуры; для этого необходимо использовать зажим на ручном стержне, чтобы плотно удерживать арматурный стержень от проскальзывания.
- Рычаг нужно нажимать до отметки и делать это с усилием; однако следует соблюдать осторожность, чтобы не сломать арматурный стержень.
- После изгиба арматуры рычаг должен вернуться в исходное положение, а зажим должен быть нагружен.
- Теперь необходимо проверить арматурный стержень, чтобы убедиться, что он правильно согнут и имеет нужный угол. Если есть место для дальнейшего сгибания, весь процесс следует повторить, чтобы сгибание продолжалось до требуемого положения.
При использовании этого ручного станка для гибки арматуры соблюдайте осторожность и не держите руки на вращающихся участках или зажимах, так как это может привести к травме.
Техническое обслуживание и уходЧтобы обеспечить долгосрочную эксплуатацию ручного арматурного станка, за ним необходимо правильно ухаживать и обслуживать. Подвижные части устройства необходимо своевременно смазывать, чтобы они не замерзли в нужный момент.
Кроме того, любой жир или грязь должны быть немедленно удалены, и они должны храниться в месте, где нет влаги или солнечного света, так как это может привести к коррозии или быстрому износу машины.
