Необходимость в механизированном оборудовании

Значительные технические сложности в конструкции отсутствуют. В работе этого аппарата задействованы простые физические и механические законы. Это позволяет обеспечить изделию широкую распространенность. Основными преимуществами большинства моделей являются такие факторы:

компактность – комфортные габариты позволяют обеспечить мобильность, так как небольшую лебедку можно брать с собой всегда, укладывая в багажник;
легкость в эксплуатации – для использования механизма нет необходимости длительное время разбираться с простой конструкцией;
мобильность – изделие удастся использовать не только в горизонтальной плоскости, подтягивая что-либо, но и вертикально, для поднятия с земли;
универсальность – модели подойдут для решения различных задач, которые могут не быть связаны со строительством или ремонтом;
простота ремонта и обслуживания – вытекают из конструкции, включающей минимум элементов и узлов.

Разобраться с самодельной ручной лебедкой сможет даже тот, кто мало знаком с аналогичными устройствами.

Разнообразие моделей

Существует множество вариантов конструкций лебедок. Они позволяют решать вопросы удобными методами. Наиболее популярными являются три типа устройств. Они рассчитаны на оптимальную нагрузку и способны решить большинство текущих задач.

Рычажный вид

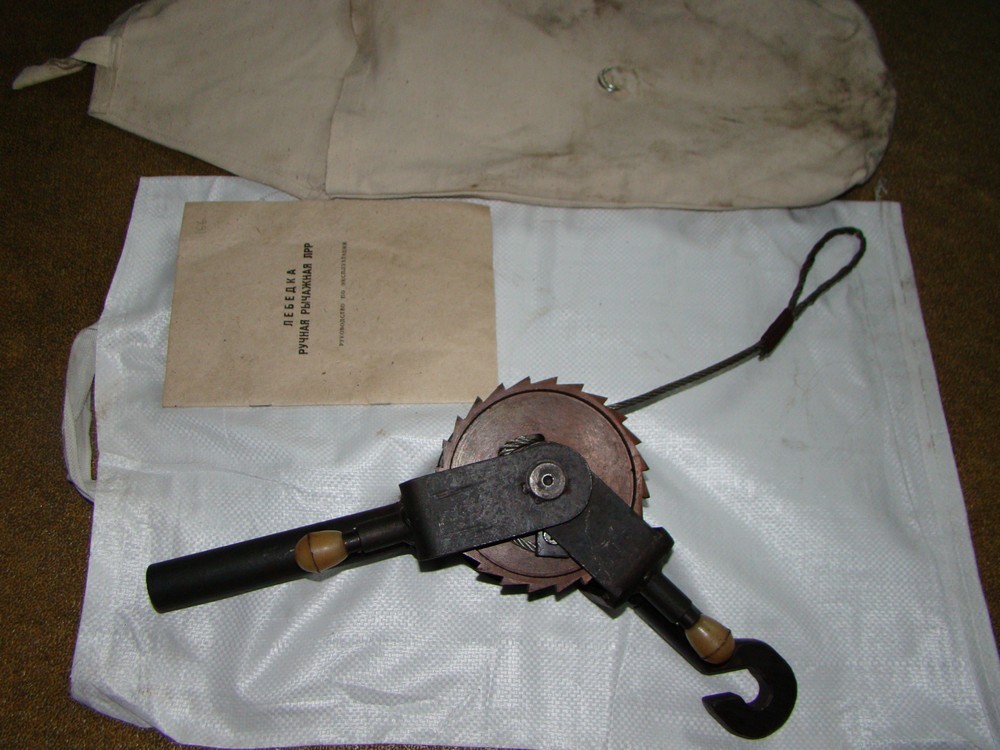

Оснащенная тросом рычажная ручная лебедка, своими руками сделанная, состоит из следующих элементов:

храповый механизм;
стальной трос;
ось для намотки троса;
мощный металлический рычаг.

Особенностью ее является возможность работы в подвешенном состоянии. Это позволяет избежать в каркасе наличия мощного основания для фиксации изделия. Маятниковые движения рычага приводят во вращение храповик, при этом не происходит разматывания барабана, так как его блокируют специальные фиксаторы в виде кулачков.

Недостатком конструкции является относительно небольшая длина троса, которая редко превышает 5-6 м. К достоинствам относятся формирование значительного тягового усилия.

Данный показатель составляет от 0,8 до 4 т. Высота подъема лимитирована 4 метрами при работе в вертикальном режиме.

Барабанный вид

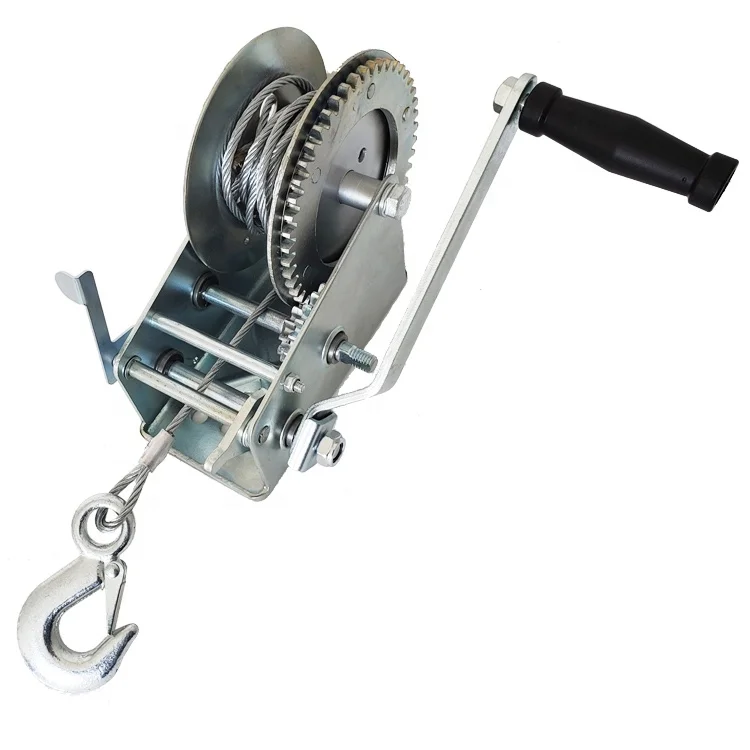

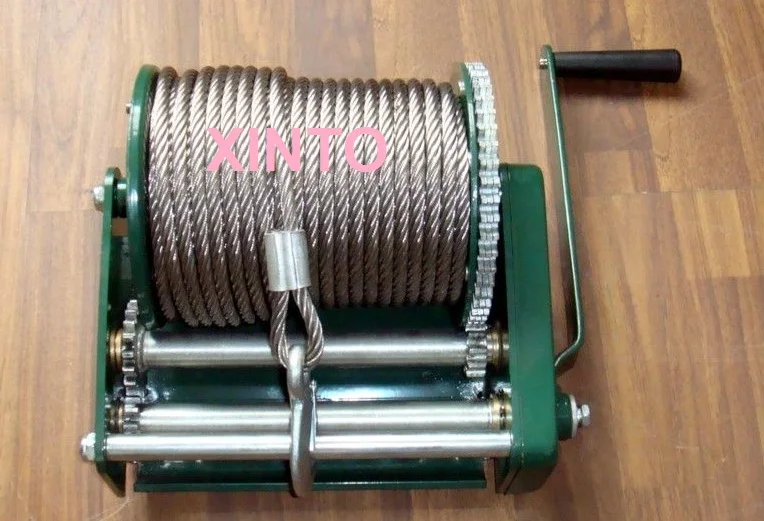

Конструкция данного изделия состоит из следующих частей:

базовая опора;
редуктор;
рукоятка для вращения;
барабан;
трос с крюками.

Встроенный редуктор для лебедки подбирается червячного или зубчатого типа. Часто используют зубчатый, так как он меньше изнашивается. Однако, червячный способен выдерживать гораздо большие нагрузки.

В некоторых источниках данную модель называют тросовой, так как она оснащена длинным стальным канатом. Принцип работы состоит в следующем:

пользователь вращает Г-образную ручку, соединенную с малой шестерней;
усилие передается барабану с крупной шестеренкой;
трос наматывается на ось барабана.

Благодаря стопорному механизму удается в любой позиции зафиксировать механизм. Тормоз сработает также при резком снижении усилия.

Барабанный тип способен выдерживать нагрузку от 0,3 т до 5 т. При допустимом диаметре троса до 15 мм и особенностях конструкции он может быть длиной до 40 м. Это позволяет не только обеспечить извлечение авто из ямы или болота, но и поднятие крупных каменных либо бетонных блоков.

Монтажно-тяговый тип

В конструкции этой ручной лебедки отсутствует барабан. Фактически она по своим параметрам во многом сходна с рычажными аналогами. Корпус оснащен кулачными зажимами, создающими требуемое усилие.

Кулачки стоят параллельно, благодаря чему усилие на стальной канат распределяется на все стороны примерно в равной степени. Это обеспечивает более длительный срок эксплуатации системе. Рычаг обеспечивает блокировку кулачков. В лебедке имеются тяговый рычаг, предназначение которого в защите от перегруза за счет срезанного штифта.

Этот тип лебедки может использоваться практически в любой сфере хозяйствования. Более совершенная конструкция требует регулярной смазки рабочих узлов.

Простейшая имитация лебедки

Наиболее примитивный, но одновременно действенный вариант самой простой лебедки состоит из цельнометаллического лома длиной 1,2—1,4 м, трубы 40—50 мм диаметром и троса нужной длины. Лом нужно вбить максимально глубоко в грунт, так как он станет в системе основной осью вращения.

Поверх оси надеваем подготовленный патрубок, используемый в качестве рычага. Таким образом между ломом и трубкой образуется угол, близкий к 90 градусам. Это соотношение позволяет вращать схему. Один конец троса крепится к лому мощным карабином, второй – фиксируется на тяговой петле автомобиля.

Труба помогает накручивать канат вокруг лома. Чем она длиннее, тем меньшее усилие придется прикладывать пользователю.

Как сделать лебедку своими руками

Для изготовления собственной конструкции понадобится такой набор:

пара шестерен с разным количеством зубьев;
вал в виде патрубка для оси намотки;
втулки;
ручка;
каркас из уголка или строительного профиля.

Удобней использовать реальные размеры из подготовленного чертежа или эскиза, изображенного в масштабе.

Ведущая шестеренка передает основное усилие на приводной вал. Желательно выбирать ее с мощными зубьями, обеспечивающими возможность передачи значительного усилия. В качестве осевого вала можно использовать вырезанную часть кардана или другого изделия, аналогичного по габаритам.

По бокам используют «щеки» в виде плоских круглых блинов. С одной стороны к ним соосно крепится ведомая шестерня. Втулки используются для обеспечения скольжения вала. Рекомендуется их ставить не на подшипники скольжения, а применять подшипники качения, что повысит выносливость и долговечность конструкции. Также обеспечиться ремонтопригодность узла.

При изготовлении корпуса необходимо обеспечить максимальную соосность отверстий, через которые будут ставиться шестерни. Сверловка в таком случае проводится после завершения сварных операций. Шестеренчатое соединение должно вращаться без заклинивания или проскальзывания.

Сборка корпуса

Каркас формируется из швеллера или уголка. Также можно использовать листовой металл 4 мм толщины. Поэтапный алгоритм включает такие действия:

Обрезаем пару швеллеров до длины 40 и 30 см. Более длинный окажется справа с шестерней и вращателем.
Проводим разметку для сквозного сверления.
Делаем 4 отверстия для крепления планки.
Необходимо обеспечить наличие отверстий для стационарного крепления.
На вал надеваем ведомую шестерню.
Крепим пластины с треугольным выступом болтами к шестерне.
После посадки шестерни крепим втулки.
Вал ставим на швеллеры.

Фактически лебедка готова. Устанавливать ее можно в любом удобном месте.
