После приобретения ручного фрезера, у начинающего мастера могут появиться вопросы по технологии работы. Правда как правило, фрезер приобретают люди, которые уже имеют представление о деревообработке, но это бывает не всегда. Поэтому сначала надо просто познакомиться с фрезером и с популярными профилями фрез.

Эта статья именно для начинающих мастеров, поэтому начнем с самых элементарных вещей. При покупке фрезера надо проверить комплектность, в наборе должны быть ключи для затягивания гайки, съемный упор, биты (фрезы). У хорошего фрезера в комплекте могут быть запасные щетки, цанга и дополнительные направляющие с роликом, или штырем.

Фреза устанавливается снизу, в отверстие на валу и фиксируется цангой с помощью зажимной гайки. На фрезере упорная площадка подвижная, она позволяет менять глубину реза.

Фиксируется глубина специальным зажимом с ручкой, а точная выставляется с помощью гайки на резьбовой шпильке. По виду и форме блокирующие фиксаторы могут немного отличаться у разных инструментов, но принцип действия у всех один.

Перед началом работы надо хорошо затянуть гайку на цанге, выставить глубину и зажать фиксатор.

Помните, что при быстром перемещении фрезера могут появиться мелкие сколы на профиле, да и нагрузка на инструмент заметно вырастет. Медленное движение фрезы дает более чистый профиль, но при этом возникает риск пригара на профиле. Что так же не есть хорошо, потом эти места трудно вышкурить.

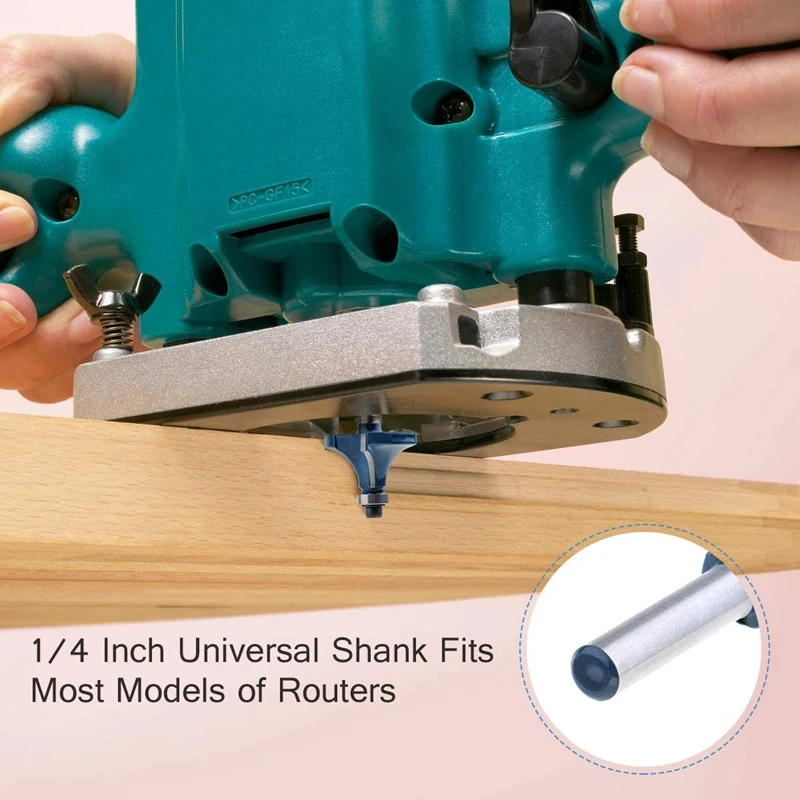

Для того, чтобы сделать профили на кромках деталей, существуют фрезы с опорным подшипником.
Фрезеровку на кромках столешниц называют общим словом «калевка», хотя сами профили могут отличаться по форме.

Для прохода профилей на расстоянии от кромки детали, используются концевые фрезы без подшипника. В этом случае обязательно использование направляющего упора, иначе канавки и пазы не получатся ровными.

В любом варианте фрезер с фрезой должны идти по какому то упору. Для более серьезной работы пригодится стол для фрезера своими руками.

Набор фрез.

Конусная фреза применяется для прохода канавки V — образной формы. Канавка или паз проходится как для декорирования поверхности, так и для сборки деталей.

Для фрезеровки пазов используется прямая концевая фреза «бочонок». Такие фрезы есть концевые, для работы с направляющим упором и с подшипником для копирования фигурных заготовок.
Фрезы с подшипником применяются для движения по шаблону, а фреза называется «копир». Близко к теме, статья шаблон для фрезера.

Пазовальная фреза «ласточкин хвост», применяется при обработке деталей, для изготовления шиповых соединений.

Профильные фрезы с опорным подшипником, используются для обработки кромок деревянных деталей. Такой профиль подходит для столешниц, можно сказать что это один из вариантов «калевки».

Фреза для прохода внутреннего овала на кромках деталей, старое название «галтель». Обычно такие фрезы называют «грибок».

Для снятия острого ребра используют фрезу с заточкой под 45*. Этот профиль применяют часто и называют «фаска».

Картинки diynetwork.com

Похожие статьи:

Инструменты и приспособления

Работа ручным фрезером по дереву: сверление отверстий

Аккуратные отверстия со строго перпендикулярными к поверхности стенками – задача, легко выполнимая с помощью ручного фрезера. Рассмотрим технологию сверления отверстий профессионального качества с использованием недорогой пазовой фрезы, копирующей втулки и простого приспособления – самодельного шаблона.

Приспособление для сверления отверстий ручным фрезером – как рассчитать и сделать шаблон

Установите в основании фрезерной машины копирующую втулку и закрутите фиксирующие винты.

Подготовьте кусок ровной фанеры толщиной чуть больше выступающего фланца.

Замерьте штангенциркулем наружный диаметр кольца.

Рассчитайте диаметр шаблонного отверстия по приведенной ниже формуле.

Принцип расчета

Например, имеется прямая фреза на 16 мм и копировальная втулка диаметром 30 мм. Требуется выполнить вертикальные отверстия под круглые верстачные упоры диаметром 21 мм. Подставив значения в формулу, находим размер вырезаемой в шаблоне окружности:

  • D = 21 + 30 – 16 = 35 (мм).

Нанесите на фанеру разметку и сделайте отверстие перовым сверлом соответствующего диаметра.

Отшлифуйте края и поверхности наждачной бумагой.

Используйте один кусок фанеры сразу для нескольких шаблонов. Только не забывайте подписывать отверстия, указывая калибр применяемой фрезы и диаметр вырезаемой окружности.

Как вырезать отверстие ручным фрезером

Поместите шаблон по разметке и закрепите струбциной. Установите фрезерную машину в рабочую зону, сдвиньте «голову» инструмента вниз до контакта фрезы с поверхностью и зажмите рычаг фиксатора.

Вращением колесика опустите ограничитель глубины до упора в нижнюю ступеньку позиционной опоры.

Отсчитайте по шкале нужную глубину фрезерования и затяните барашковый стопор.

Освободите фиксатор и поднимите корпус инструмента. Поворотом револьверной опоры установите глубину первого прохода.

Запустите ручной фрезер, после набора оборотов нажмите на корпус до упора и зафиксируйте положение. Вырежьте материал проводя инструмент плавно по обрабатываемой плоскости сначала по окружности, а затем в центре. Завершив проход, снимите шкуркой поднявшийся бортик, если на поверхности лежит ДВП.

Освободите корпус фрезера и установите следующую глубину обработки.

Повторяйте операции до полной выборки отверстия. При отсутствии системы отвода опилок используйте пылесос для очистки рабочей зоны, исключая дефекты фрезеровки.

Как сделать фрезером отверстия под мебельные петли

Накладные петли располагаются на определенном расстоянии от кромки панели. Для выборки ручным фрезером глухого отверстия под чашечку удобнее использовать приспособление (шаблон) с упорной планкой, облегчающей позиционирование на мебельной плите.

Чертеж шаблона для врезки мебельной петли.

Шаблон рассчитан на врезку стандартной петли с чашечкой диаметром 35 мм. Для изделий с другими установочными размерами следует рассчитать диаметр отверстия и определить положение упора соответственно расстоянию от середины петли до края панели.

Вырежьте части приспособления из фанеры и закрепите планку с помощью клея и мелких гвоздиков.

Для выборки отверстия закрепите шаблон на мебельном щите, уперев нижнюю планку в торец. Выставьте на инструменте глубину фрезерования в 11,5 мм и вырежьте углубление за несколько проходов.

Подобным способом несложно рассчитать и подготовить шаблоны для других отверстий. Минимальный размер вырезаемого по рассмотренной технологии углубления ограничен калибром копирующего кольца, а максимальный – размером подошвы фрезера.
