Пожарные рукава и рукавная арматура

Рукав пожарный на 51 мм без головок до 1,6 МПа Армтекс, рассчитан на давление до 1,6 МПа. Используется в системах внутреннего противопожарного водопровода и для оснащения пожарной техники

Рукав пожарный 50 мм Армтекс 1.6МПа без головок (20±1м)

0%

3255 р./шт

цена розничная

Рукав пожарный на 51 мм, оснащенный ГР-50, применяется при внутреннем пожаротушении для подачи (под давлением до 1 МПа) воды либо водного раствора. При помощи соединительной головки ГР-50 пожарные рукава данного типа легко присоединяются к внутренним пожарным кранам и мобильным пожарным мотопомпам

Пожарный рукав 50 мм "Классик" с головками ГР-50ал (20±1м)

0%

1225 р./шт

цена розничная

Рукав пожарный стандарт на 51 мм без головок, в скатках по 20 м, используется в системах внутреннего противопожарного водоснабжения и для комплектации мотопомп. Модель рукава "Классик" РПК(В)-Н/В-50-1,0-М-УХЛ1

Рукав пожарный 50 мм "Классик" без головок (20±1м)

0%

940 р./шт

цена розничная

Рукав пожарный 66 мм с ГР-70 "Армтекс", на давление до 1,6 МПа, длина 20 м. Рукава этого типа имеют двухстороннее полимерное покрытие, которое в разы увеличивают их срок службы в системах пожаротушения и в системах внутреннего противопожарного водопровода

Рукав пожарный 65 мм Армтекс 1.6МПа с головками ГР-70ал (20±1м)

0%

4515 р./шт

цена розничная

Пожарные рукава этот составная часть передвижной пожарной техники, они осуществляют подачу воды или водных растворов к месту возгорания. Морозостоек, рассчитан на использование при температурах от -60 до +40°С

Рукав пожарный 65 мм "Классик" без головок (20±1м)

0%

1500 р./шт

цена розничная

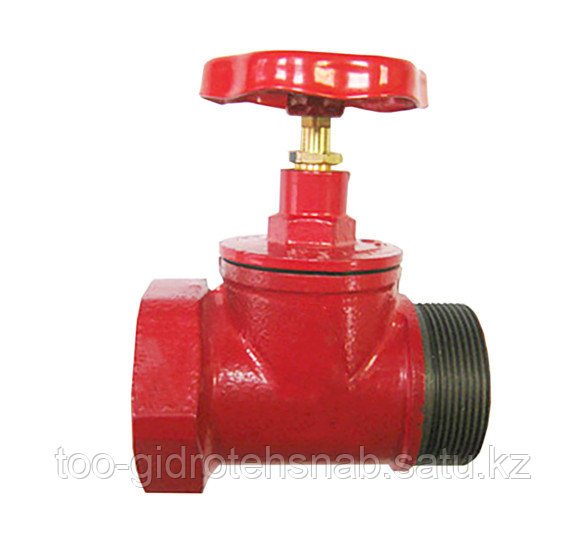

Рукав пожарный на 66 мм с ГР-70 применяют для укомплектовки внутренних шкафов пожарных кранов как в жилых, так и в общественных зданиях (в их числе банки, детские учреждения, офисы), а также для комплектования помп переносных.

Диаметр условный рукава составляет 65 мм

Рукав пожарный 65 мм "Классик" с головками ГР-65а-пл (20±1м)

0%

1790 р./шт

цена розничная

Пожарный морозостойкий рукав РПМ(Д)-65-1,6-ИМ-УХЛ1 на условное давление 65 мм с внутренним слоем гидроизоляции в виде латекса используется для комплектации современной передвижного пожарного оборудования, а также пожарных расчетов, обеспечивая эффективную подачу воды и водных растворов на расстояние под давлением. Благодаря специальной пропитке, рукав обладает повышенным уровнем износостойкости и увеличенным сроком эксплуатации

Рукав пожарный 65 мм "латексированный" 1.6МПа с головкой ГР-70ал и стволом РС-70.01ал (20±1м)

0%

5758 р./шт

цена розничная

Латексный пожарный рукав РПМ(Д)-80-1,6-М-УХЛ1 диаметром условным 80 мм отличается гибкостью, устойчивостью к температурным перепадам и впечатляющей износостойкостью.

Может использоваться для комплектации пожарных шкафов, а также любого передвижного оборудования, автоцистерн, мотопомп

Рукав пожарный 80 мм "латексированный" (латексный) 1.6МПа без головок (20±1м)

0%

6680 р./шт

цена розничная

Латексный пожарный рукав РПМ(Д)-80-1,6-М-УХЛ1 диаметром 77 мм в скатке длиной 20±1 метров предназначен для комплектации передвижной пожарной техники – например, автоцистерн. Такие рукава работают при давлении до 1,6 Мпа и используются для подачи воды или пены

Рукав пожарный 80 мм "латексированный" 1.6МПа с головками ГР-80ал (20±1м)

0%

7267 р./шт

цена розничная

РПМ(В)- 80-1,6-М-УХЛ1 «Премиум» - гибкий эластичный трубопровод длиной 4 метра, служащий для транспортирования огнетушащих веществ под избыточным давлением, оборудован алюминиевыми пожарными соединительными головками поворотного замыкания на концах. Верхний его слой, тканевый чехол напорного рукава, - это плетеный каркас из полиэфирных нитей, а внутренний слой - гидроизоляционная камера из термоактивной, термопластической полимерной смолы и эластомерных материалов на основе EPDM каучуков

Рукав пожарный 80 мм "Премиум" 1.6МПа с головками ГР-80ал (4м)

0%

980 р./шт

цена розничная

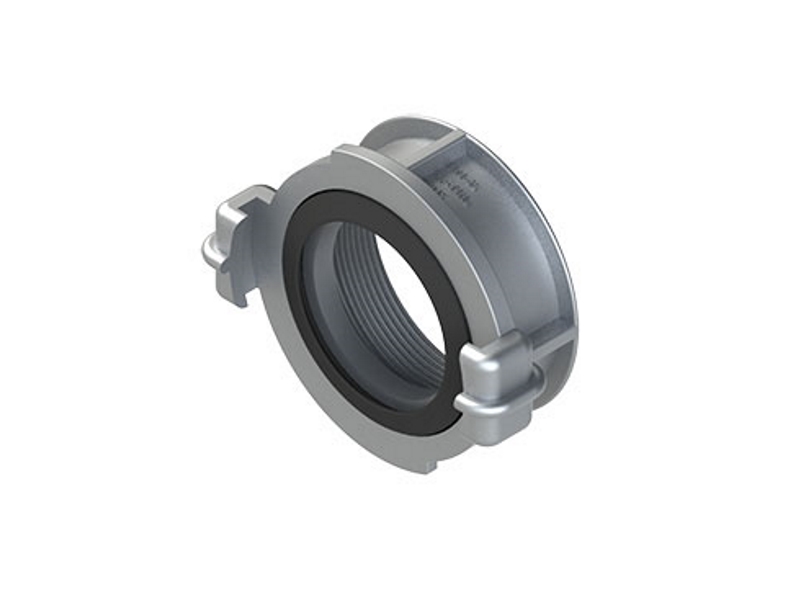

Головка соединительная муфтовая ГМ-25 П. имеет внутреннюю резьбу для накручивания на пожарный кран, помпу и другую технику с соответствующим диаметром

Головка ГМ-50 П Пластик (муфтовая)

0%

40 р./шт

цена розничная

Рукавная арматура и ее применение

Всасывающая пожарная сетка (СВ) (рис. 7.42) предназначена для защиты всасывающей линии и насоса от попадания в них из водоисточника посторонних предметов, а также для удержания воды во всасывающей линии при кратковременном прекращении ее подачи или при заливке насоса водой перед запуском его с неисправным всасывающим вакуум-аппаратом.

Рис. 7.42. Всасывающая пожарная сетка

1 -соединительная всасывающая головка; 2 - обратный клапан;
3 - рычаг поднятия клапана; 4 - решетка

Всасывающая пожарная сетка состоит из корпуса, верхняя часть которого снабжена резьбой для присоединения соединительной всасывающей головки 1, обратного клапана 2, рычага для поднятия клапана 3 и решетки 4. При установке пожарной машины на открытый водоисточник во всасывающей линии создается разрежение. Вода под атмосферным давлением поднимает клапан 2 и поступает во всасывающую линию и далее в полость насоса. При остановке насоса клапан опускается в гнездо и всасывающая линия остается заполненной водой. Чтобы освободить линию от воды, необходимо при помощи веревки, прикрепленной к кольцу 5, повернуть рычаг 3, клапан приподнимется и вода вытечет из рукавов.

Промышленность выпускает всасывающие пожарные сетки трех типов СВ-80 - для мотопомп и ручных пожарных насосов, СВ-100 и СВ-125 - для пожарных автомобилей.

Таблица 7.25



Показатели Размерность
Сетки всасывающие
СВ-100А СВ-125А
Условный проход мм
Коэффициент гидравлического сопротивления - не более 1,5
Пропускная способность л/с
Усилие открытия клапана при столбе воды высотой 8 м Н
Масса кг 3,0 3,8

Водосборник ВС-125 предназначен для подключения пожарного насоса с помощью напорных или напорно-всасывающих рукавов к гидранту. Водосборник состоит из корпуса-тройника, шарнирного клапана, двух напорных муфтовых головок ГМ-80 и выходной соединительной головки для установки водосборника на всасывающем патрубке насоса.

Пожарные разветвления предназначены для разделения потока воды подаваемой по магистральной линии на три - четыре потока, для регулирования подачи воды по этим линиям.

Четыреходовые разветвления применяют на передвижных насосных станциях и рукавных автомобилях.

Рис. 7.43. Разветвление трехходовое
1 - маховичок; 2 - сальниковое уплотнение; 3 - шпиндель; 4 - ручка; 5 - входной патрубок;
6 - тарельчатый клапан; 7 -выходной патрубок; 8 - фигурный корпус

Разветвления всех типоразмеров имеют в основном одинаковую конструкцию (рис. 7.43) и состоят из фигурного корпуса 8, входных 5 и выходных 7 патрубков. На всех патрубках разветвлений навернуты муфтовые соединительные головки. Входные патрубки снабжены запорными механизмами вентильного типа с тарельчатым клапаном 6, маховичком 1, шпинделем 3 и сальниковым уплотнением 2. Для переноса разветвления имеется ручка 4.

Для обеспечения подачи воды от насосов пожарных высокого давления (типа НЦПВ-20/200) используют рукавные разветвления на рабочее давление до 3,0 МПа РТВ-70/300. Технические характеристики разветвлений представлены в табл. 7.26.

Таблица 7.26

Показатели Размерность Рукавные разветвления
РТ-70 РТ-80 РЧ-150 РТВ-70/300
Условный проход входного патрубка мм
Условный проход выходных штуцеров мм
- центрального
- боковых
Рабочее давление МПа 1,2 1,2 0,8 3,0
Масса, не более кг 5,3 6,3 15,0 15,0

Напорные соединительные головки (рис.

7.44) предназначены для быстрого и прочного соединения напорных пожарных рукавов между собой, а также для присоединения их к пожарному оборудованию.

В зависимости от назначения подразделяются на головки рукавные (ГР) цапковые (ГЦ), муфтовые (ГМ), головки-заглушки (ГЗ) и переходные головки (ГП). Соединительные головки выпускаются на условный проход 50, 70, 80, 110 и 150 мм.

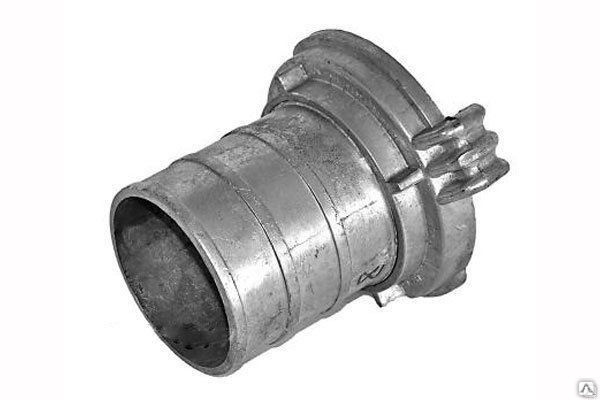

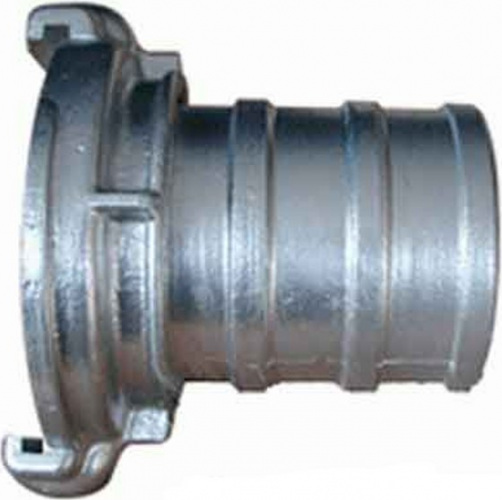

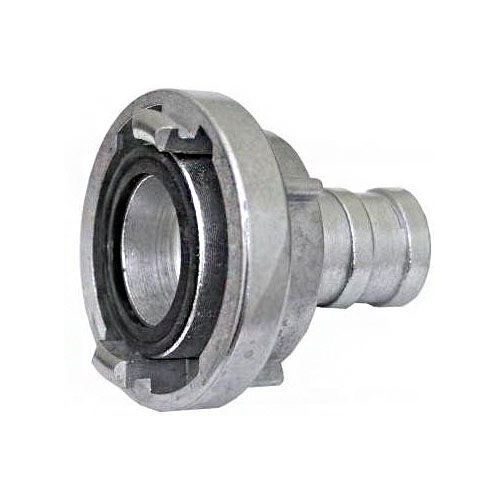

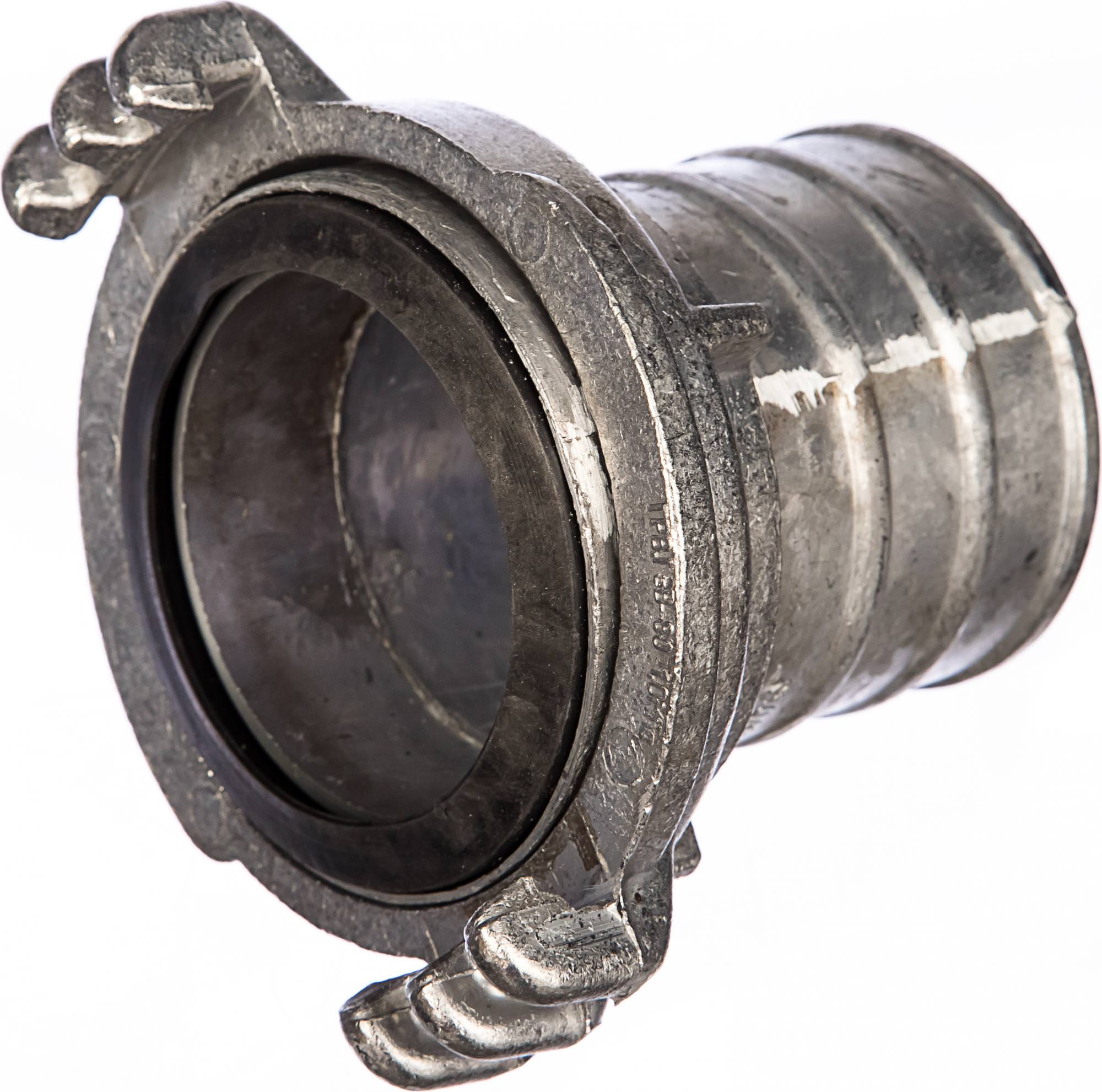

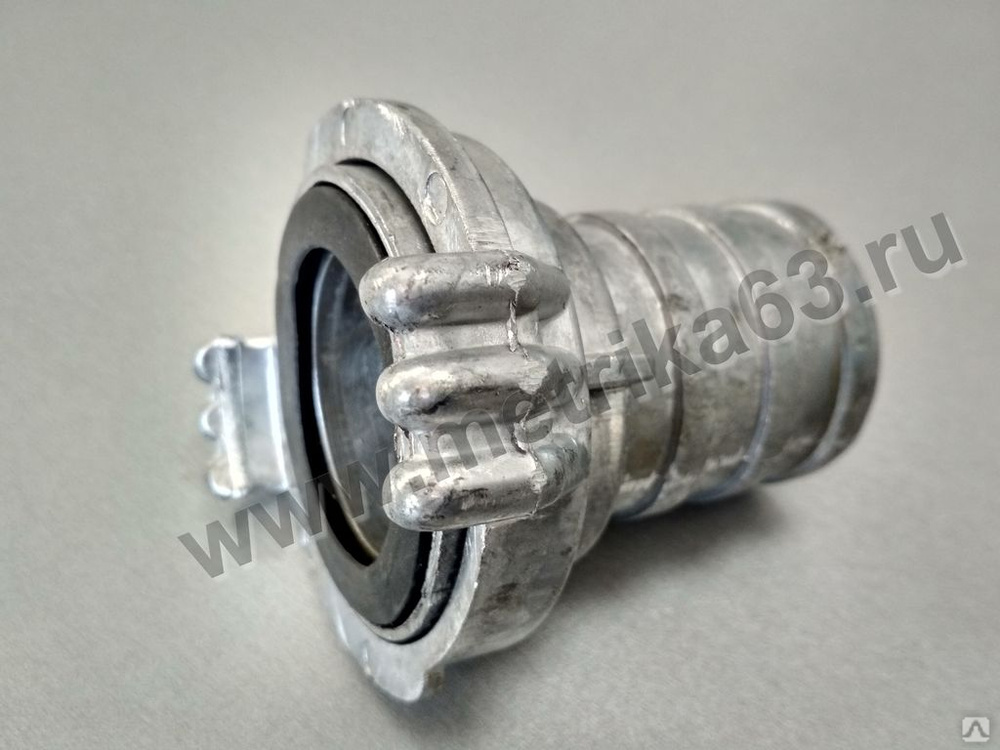

Рукавные головки навязывают на концы пожарных рукавов соответствующего диаметра.

Рис. 7.44. Соединительная рукавная головка

1 - втулка; 2 - уплотняющее резиновое кольцо; 3 - клык; 4 - обойма

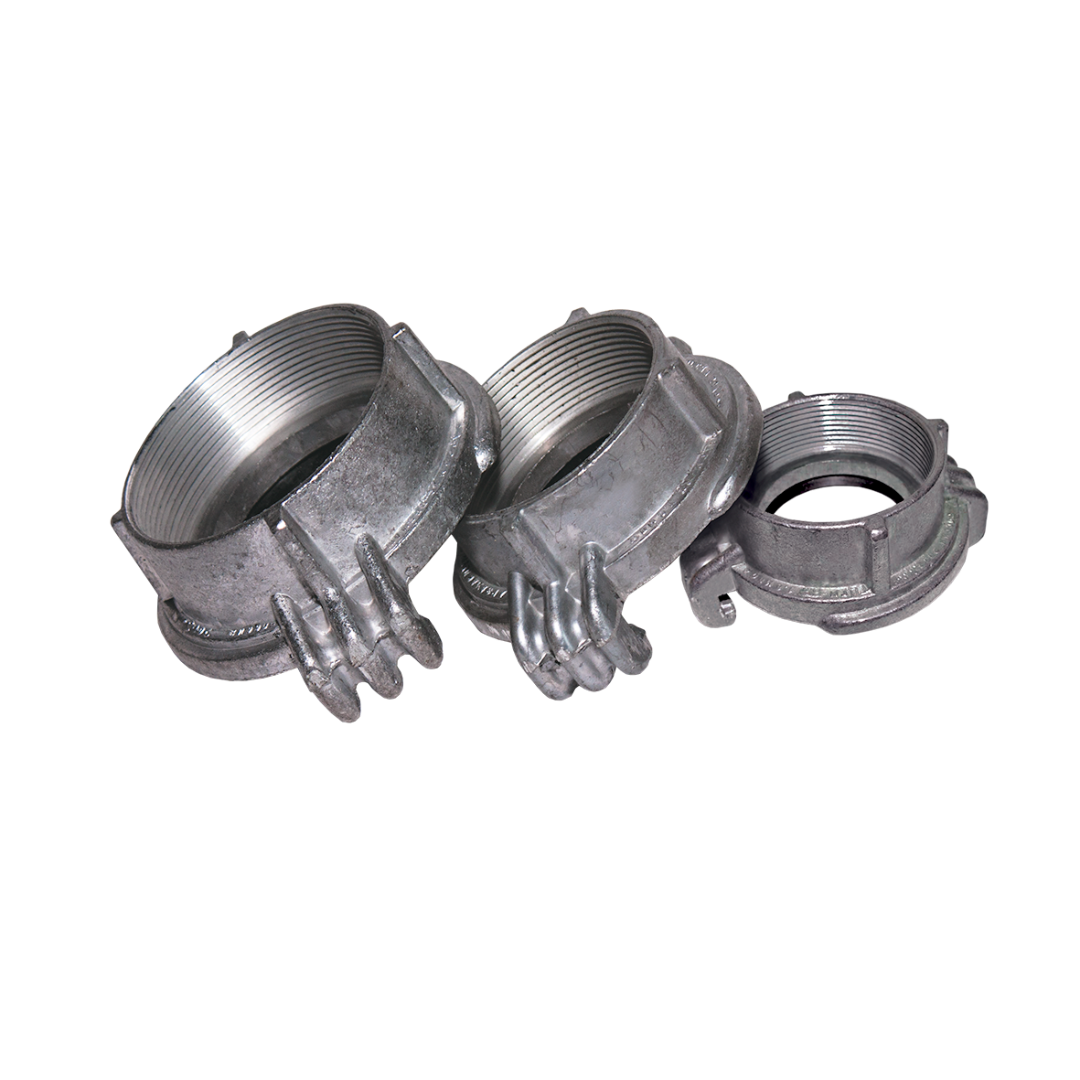

Муфтовая и цапковая соединительные головки состоят из одной втулки, с одной стороны которой имеется резьба, а с другой, на торцевой кромке - канавка для уплотняющего резинового кольца и по наружной поверхности - два клыка со спиральными наклонными площадками. У муфтовых головок резьба внутренняя, а у цапковых - наружная.

Головка-заглушка предназначена для закрывания пожарных соединительных головок и представляет собой соединительную обойму с крышкой.

Переходная головка предназначена для соединения напорных рукавов или другого водопенного оборудования с разными условными проходами. Переходная головка состоит (рис. 7.45) из двух несущих втулок 1 и 3 с разными условными проходами, соединенных между собой на резьбе и двух обойм 2 и 4, аналогичных соответствующим рукавным головкам. Напорные и всасывающие соединительные головки классифицируются в зависимости от их максимального рабочего давления, типов и условных проходов.

Рис. 7.45. Переходная головка

1; 3.- несущая втулка; 2; 4 - обойма


Узнать еще:

Основные разновидности пожарных рукавов и рукавной арматуры для их подключения

Элементы категории пожарные рукава и рукавная арматура: состав, классификация, требования к эксплуатации и хранению, технические характеристики.

Пожарные рукава

Под этим названием понимают шланги, они же гибкие трубопроводы, которые изготавливаются из разных материалов.

Именно по ним организуется подача воды к месту очага возгорания. Сами пожарные шланги оснащаются соединительными головками, с помощью которых рукава соединяются между собой, тем самым, увеличивая длину трубопровода.

Все пожарные рукава делятся на три группы:

  • напорные;
  • всасывающие;
  • напорно-всасывающие.

Напорные

Из самого названия становится понятным, что такие шланги работают под определенным давлением. Поэтому ими оборудуют насосы, помпы и пожарные автомобили. Для насосов и помп применяют рукава, которые могут выдержать давление до 0,1 МПа, для машин – 0,1-0,3 МПа.

Все напорные изделия выпускаются строго по ГОСТам или техническим условиям. К примеру:

  • льняные производятся по ГОСТу 472;
  • прорезиненные по ГОСТ 7877;
  • пластмассовые с армокаркасом – по ТУ 6-19-151;
  • льноджутовые по ТУ 40-10527;
  • покрытые полимерным слоем (изнутри и снаружи) по техническим условиям под номером 40-11118;
  • с использованием латекса по техусловиям 75. 080.05.026.

Но необходимо отметить, что технические характеристики и габаритные размеры у всех напорных изделий одинаковые. Длина стандартная – 20 м. Диаметр варьируется в диапазоне 25-150 мм.

Сама конструкция напорного рукава – это несколько слоев из разных материалов. Чаще два: основа и внутренняя гидроизоляция. Последний не только не дает воде проникнуть сквозь основу, но и увеличивает скорость движущейся воды за счет гладкой поверхности нанесенного материала.

Рукав напорный латексированный

Всасывающие

Их используют только в тех случаях, когда необходимо провести водозабор из открытых источников (естественных или искусственных). Изготавливают рукава этого типа по одному стандарту: ГОСТ 5398.

В этом документе обозначено, но всасывающие пожарные шланги делятся на две группы: для воды (маркируются буквой «В») и для перекачки жидкостей, в составе которых присутствуют кислоты и щелочи. Они маркируются буквами «КЩ».

Длина у всасывающих моделей стандартная – 4 м, сечение варьируется в пределах 25-200 мм. Они выдерживают вакуум 0,08 МПа.

Чисто конструктивно всасывающие модели состоят из:

  • внутреннего резинового слоя, который выполняет функции гидроизоляции;
  • тканевой слой;
  • далее укладывается армирующая конструкция в виде спирали из стальной проволоки;
  • затем еще один резиновый слой;
  • тканевая основа внешняя.

Если внешний слой резина, то это шланги марки КЩ, если ткань, то это обычные для воды. Армокаркас не дает рукавам сплющиться, то есть увеличивает срок их эксплуатации.

Всасывающие шланги армированные

Напорно-всасывающие

По сути, это подгруппа предыдущей разновидности. Их использует, если водозабор производится из сети водопровода. То есть труб, в которых вода протекает под определенным давлением. В этом случае всасывающие виды не смогут выдержать то самой давление, что приведет к протечкам, а также снижению напора и скорости.

Пожарные рукава

Пожарные рукава – это гибкие трубопроводы, оборудованные пожарными соединительными головками и предназначенные для транспортирования огнетушащих веществ.

Пожарные рукава

Это специальные трубопроводы, используемые для подачи воды, пенообразователей или других огнетушащих жидкостей. Пожарные рукава разделяют на напорные, всасывающие и напорно-всасывающие.

Рукавная арматура

С помощью рукавной арматуры можно прокладывать рукавные линии, соединять или разъединять потоки воды, подключать к рукавам пожарные стволы и другое оборудование. В состав рукавной арматуры входят:

• соединительные головки;

• всасывающие пожарные сетки;

• рукавные водосборники;

• рукавные разветвления.

Классификация пожарных рукавов

Вода для тушения пожаров подается насосами пожарных автомобилей и мотопомп из различных водоисточников. Наиболее простая схема подачи воды – это забор ее из цистерны пожарного автомобиля и подача насосом через магистральные 1 и рабочие 3 рукавные линии к стволам 4 (рис. 2.17).

Рис. 2.17. Схемы забора и подачи воды:

а – от цистерны пожарного автомобиля; б – от открытого водоисточника; в – от водопроводной сети; 1 – магистральная рукавная линия; 2 – разветвление трехходовое; 3 – рабочая рукавная линия; 4 – ствол пожарный ручной; 5 – всасывающий рукав; 6 –напорно-всасывающий рукав; 7 – рукавный водосборник; 8 – рукав напорный для работы от гидранта

Пожарные рукава, по которым огнетушащие вещества подаются под давлением, называются напорными. В случае использования открытых водоисточников (рис. 3.1, б) для забора воды используют всасывающие рукава 5. При заборе воды из водопроводной сети (рис. 3.1, в) используется напорно-всасывающий рукав 6 и короткий напорный рукав 8.

При достаточном давлении в водопроводной сети вода поступает в насос по рукавам 6 и 8. В случае недостаточного напора она всасывается насосом по напорно-всасывающему рукаву 6.

Всасывающие рукава. Пожарные рукава жесткой конструкции, по которым вода отбирается из водоисточника с помощью пожарного насоса, называются всасывающими.

Для комплектации пожарных автомобилей и мотопомп используются рукава всасывающие классов «В» (рабочая среда – вода) и «КЩ» (рабочая среда – слабые растворы неорганических кислот и щелочей), подразделяющиеся в зависимости от условий работы на две группы:

1) всасывающие – для работы при разрежении и забора воды из открытых водоисточников;

2) напорно-всасывающие – для работы под давлением и при разрежении.

Устройство всасывающих рукавов показано на рис.2.18. Они состоят из внутренней резиновой камеры 3, двух текстильных слоев 2 и 6, проволочной спирали 4, промежуточного резинового слоя 5 и наружного текстильного слоя 1.

Резиновые слои обеспечивают рукаву воздухо- и водонепроницаемость, а также эластичность и гибкость. Проволочная спираль 4 увеличивает механическую прочность и исключает сплющивание рукава под действием атмосферного давления. На концах всасывающих рукавов имеются мягкие (без спирали) манжеты для навязывания рукава на головки соединительные всасывающие 7 отожженной оцинкованной проволокой диаметром 2,0 – 2,6 мм или металлическими оцинкованными хомутами.

Рис. 2.18. Конструктивное исполнение всасывающих и напорно-всасывающих рукавов:

1 – наружный текстильный слой; 2, 6 – текстильный слой; 3 – внутренняя резиновая камера; 4 – проволочная спираль; 5 – промежуточный резиновый слой; 7 – головка соединительная всасывающая

На наружную поверхность манжеты каждого рукава наносится маркировка, содержащая наименование завода-изготовителя, номер стандарта, группу, тип, внутренний диаметр, рабочее давление (для рукавов 2-й группы), длину и дату изготовления.

Технические характеристики всасывающих рукавов, используемых на передвижной пожарной технике, представлены в табл. 2.6.

Условный проход (DN)* всасывающего и напорно-всасывающего рукава

Внутренний диаметр рукава

Рабочее давление всасывающих рукавов, не менее:

Рабочее давление напорно-всасывающих рукавов, не менее:

Минимальный радиус изгиба

*Условный проход (DN) – параметр, переименованный для трубопроводных систем в качестве характеристики присоединяемых частей, соединений трубопроводов и арматуры.

Длина всасывающих рукавов определяется конструктивной особенностью пожарных автомобилей. Пенал для хранения всасывающих рукавов размещается, как правило, на надстройке пожарного автомобиля и имеет длину более 4 м. Конструкция пенала обеспечивает сушку всасывающих рукавов за счет обдува при движении пожарного автомобиля.

Всасывающие рукава, поступившие в пожарную часть или на рукавную базу, подвергаются входному контролю. При этом прежде всего проверяется наличие возможных внешних повреждений или дефектов и данные маркировки. Рукава, прошедшие входной контроль, навязывают на головки соединительные всасывающие, после чего их подвергают испытаниям на герметичность при гидравлическом давлении и вакууме.

При испытании всасывающего и напорно-всасывающего рукава на герметичность при избыточном давлении один конец его подсоединяют к источнику давления, другой закрывают заглушкой с краном для выпуска воздуха. Рукав медленно заполняется водой до полного удаления из него воздуха. Давление в испытываемом рукаве повышается до нормального значения (см.табл.2.7).

При этом давлении рукав выдерживается в течение 10 мин. На рукаве не должно быть разрывов, местных вздутий, деформации металлической спирали.

При испытании рукава на герметичность при разрежении, его в течение 3 мин выдерживают под вакуумом 0,08 МПа. Падение разрежения за это время не должно превышать 0,015 МПа. При испытании не должно быть сплющиваний и изломов. Всасывающие и напорно-всасывающие рукава, находящиеся в эксплуатации, испытывают не менее одного раза в 6 месяцев при плановых проверках, а также в случае, если они не выдержали проверку внешним осмотром и после ремонта.

Напорные рукавапредназначены для транспортирования огнетушащих веществ под избыточным давлением и могут быть использованы для комплектации как пожарных кранов (рабочее давление 1,0 МПа), так и передвижной пожарной техники.

В зависимости от конструктивных особенностей и используемых материалов напорные рукава подразделяются на типы, которые приведены на рис. 2.19.

Классифицируются пожарные напорные рукава и в зависимости от условного прохода и рабочего давления (табл.2.8).

Область использования рукава

Условный проход DN

Рабочее давление в рукаве, МПа

Рукава для пожарных машин

Рукава для пожарных кранов

По стойкости к внешним воздействиям напорные рукава подразделяются на рукава общего исполнения и специального исполнения (табл. 2.9).

Рукава специального исполнения

Обладают повышенной стойкостью к абразивному износу (истиранию)

Обладают повышенной стойкостью к воздействию масел и нефтепродуктов

Обладают повышенной стойкостью к воздействию нагретых твердых предметов

Конструкция напорного рукава состоит из следующих элементов: армирующего каркаса (чехла), внутреннего гидроизоляционного слоя и наружного защитного слоя или пропитки. Армирующие каркасы напорных рукавов ткут или вяжут из нитей натуральных волокон (льна, хлопка и т.д.) или нитей химических (лавсан, капрон и т.д.) волокон. Армирующий каркас образуется переплетением нитей под углом 90 о . Продольные нити называются основой, а поперечные – утком.

Внутренний гидроизоляционный слой изготавливают из различных видов резин, латекса, полиуретанов и других полимерных материалов.

Рис. 2.19. Классификация пожарных напорных рукавов

При использовании в различных климатических зонах напорные рукава могут быть трех видов. Исполнения ТУ1, рассчитанные на работу при температуре окружающей среды от -30 0 С до +40 0 С. Исполнения «У1», рассчитанные на работу при температуре окружающей среды от –50 0 С до + 50°С и исполнения «УХЛ1» и рассчитанные на работу при температуре окружающей среды от – 60 до + 50 °С.

На передвижной пожарной технике применяют напорные рукава длиной (20±1) м, с условным проходом 25,40,50,65,80,90, 150.

Пожарные напорные рукава должны обладать высокой прочностью, способностью сопротивляться истиранию, действию солнечных лучей, гнилостным процессам, агрессивным средам, низким и высоким температурам. Гидравлическое сопротивление потоку воды должно быть возможно малым. Кроме того, к ним предъявляется ряд эргономических требований: легкость, малые габариты скаток, эластичность.

Напорные рукава из нитей натуральных волокон имеют ограниченное применение. Сухие чистые льняные рукава сравнительно легкие, а их скатки малогабаритны. При подаче воды по таким рукавам наружная поверхность ткани чехла увлажняется вследствие просачивания воды через стенки чехла (перколяция). Это повышает термостойкость льняных рукавов в условиях пожаров. Однако повышенная склонность льняных рукавов к гнилостным процессам, большие гидравлические потери, а также сложность эксплуатации в условиях низких температур ограничивают область их применения на пожарных машинах.

Напорные рукава с армирующим каркасом из нитей химических волокон имеют несколько вариантов конструктивного исполнения (см. рис. 2.19).

Устройство напорного рукава, относящегося к типу напорных рукавов с внутренним гидроизоляционным покрытием без наружного покрытия каркаса, показано на рис. 2.20. Такой рукав имеет армирующий каркас 1, выполненный из нитей химических волокон. В качестве внутреннего гидроизоляционного слоя 2 применяется резиновая камера, которая вводится внутрь армирующего каркаса 1, предварительно смазанного резиновым клеем 3, и вулканизируется паром под давлением 0,3 – 0,4 МПа при температуре 120 – 140 °С в течение 40 – 45 мин. Кроме резиновой камеры, для внутреннего гидроизоляционного слоя может использоваться латекс, полиуретан и другие полимерные материалы.

Конструкция напорного рукава с внутренним гидроизоляционным покрытием и с пропиткой армирующего каркаса (рис. 2.21).

Армирующий каркас 1 латексированного рукава изготавливают из нитей химических волокон. Такой рукав имеет внутренний гидроизоляционное покрытие 2. Кроме того, армирующий каркас имеет пропитку раствором латекса, который образует наружную латексную пленку 3, выполняя функцию защитного покрытия.

Конструкция напорного рукава с внутренним гидроизоляционным покрытием и наружным защитным покрытием каркаса показана на рис. 2.22. Рукава двухслойной конструкции с внутренним гидроизоляционным 2 и наружным защитным 3 покрытием обладают рядом преимуществ по сравнению с другими типами рукавов.

Внутреннее гидроизоляционное покрытие 2 обеспечивает минимальные гидравлические потери для потока огнетушащего вещества, а наружное защитное покрытие 3 предохраняет ткань армирующего каркаса от истирания, действия солнечных лучей. Это повышает надежность и долговечность рукавов.

Технические характеристики напорных пожарных рукавов для передвижной пожарной техники изложены в ГОСТ Р 51049, некоторые из них представлены в табл. 2.10.

Всасывающие пожарные сетки

Такая сетка присоединяется к всасывающему рукаву (с помощью соединительной головки) и во время забора воды, предотвращает попадание посторонних предметов в рукав, а также не допускает самопроизвольное освобождение рукава от воды, во время остановки насоса.

Разрежение, создаваемое в рукавной линии, приводит к всасыванию воды, которая поднимает специальный клапан в пожарной сетке, таким образом создается движение воды. При выключении насоса, под весом воды, клапан закрывается и линия остается заполненной водой.

Правила использования пожарных рукавов

Существуют четкие правила, как надо правильно эксплуатировать и хранить пожарные приспособления и арматуру, в том числе.

  1. Хранятся напорные модели, размещаемые в автомобилях, в специальных отсеках.
  2. Если на машине хранение формируется в катушках, то их обязательно закрывают водонепроницаемым материалом.
  3. Всасывающие модели укладывают в специальные пеналы. При этом под них обязательно укладывают ленты, которые не дают изделиям истираться в процессе их вытаскивания наружу.
  4. Необходимо стараться прокладку гибкого трубопровода производить не на проезжей части.
  5. Раскладку рукавов производят по лестничным клеткам и проходам так, чтобы они не мешали передвижению пожарных, спасателей и эвакуируемых людей.
  6. Раскладка производится без загибов.
  7. Особое внимание местам, по которым производится прокладка. Участки не должны быть завалены острыми предметами, горящими или тлеющими материалами, залиты горючими материалами, а также активными химическими веществами (кислоты, щелочи и прочее).
  8. Протаскивать внутрь зданий рукава через окна, двери и проломы надо с обязательной установкой специальных приспособлений, которые называются седлами или коленями.
  9. Если по каким-то причинам на рукаве образовалась течь, необходимо ее тут же заделать. Для этого используют зажимы. Они могут быть ленточными или корсетными. Последние в основном используются в тех случаях, если дефект имеет продольный разрез длиною около 10 см. Ленточные используют, если дефект имеет форму отверстия диаметром не более 2 см. После окончания пожарных мероприятий места изъянов отмечаются, зажимы снимаются, а рукава отправляются в ремонт.

Прокладку пожарных рукавов внутри зданий ведут без загибов

Внимание! Если пожарная рукавная арматура использовалась зимой, то ее необходимо после окончания работ освободить от воды. Лучше дополнительно просушить.

К пожарным рукавам и рукавной арматуре (это указано в правилах эксплуатации пожарных рукавов) необходимо относиться с особой ответственностью, особенно это касается хранения. Вот несколько требований:

  • нельзя их оставлять под солнцем;
  • от нагревательных приборов разного вида рукава и арматура должны храниться на расстоянии не менее 1 м.

Правила жесткие. Их обязательно контролируют, потому что вышеперечисленные пункты влияют на качество изделий.

Пожарные стволы

Такое пожарное оборудование устанавливается на выходе напорного рукава (линии) и предназначено для направления и формирования струи жидкости. В зависимости от размера, диаметра и пропускной способности, различают ручные и лафетные пожарные стволы.

Огнетушители

Чаще всего используются порошковые и углекислотные огнетушители. В порошковом огнетушителе, в качестве огнетушащего вещества, применяют минеральные соли (в виде порошка) и гидрофобные добавки. С помощью такого огнетушителя, можно тушить возгорания любого класса, а также электрооборудование с напряжением до 1000 В.

В углекислотном огнетушителе, в сжиженном состоянии, находится углекислота (диоксид углерода). При нажатии на рычаг пускового устройства, из раструба вырывается струя углекислоты, которая, переходя в газообразное состояние, расширяется в 500 раз. Это сопровождается резким падением температуры до -75°С и благодаря такой температуре, а также из-за вытеснения кислорода, происходит пламегашение.

Пожарное оборудование

Пожарное оборудование предназначено для обеспечения безопасных условий работы в учреждениях, офисах, предприятиях, а также для нормального функционирования школ, больниц, жилых зданий и других объектов. В состав пожарного оборудования входят такие основные компоненты:

• пожарные рукава;

• рукавная арматура;

• пожарные гидранты;

• пожарные стволы;

• огнетушители;

• пожарные шкафы, ящики, щиты и т. д.

Пожарные рукава

Это специальные трубопроводы, используемые для подачи воды, пенообразователей или других огнетушащих жидкостей. Пожарные рукава разделяют на напорные, всасывающие и напорно-всасывающие.

Напорные рукава

Такой тип рукавов, применяется для подачи воды под давлением. Напорными рукавами комплектуются пожарные автомобили, переносные мотопомпы и пожарные краны. Длина рукавов составляет 20 м, а диаметр - 25 мм, 51 мм, 66 мм, 77 мм, 89 мм, 150 мм. Для внутридомовых пожарных кранов и мотопомп, применяют напорные рукава с рабочим давлением до 10 кгс/см² (0,1 МПа). Пожарные машины и другая техника, оснащены рукавами с давлением от 10 до 30 кгс/см² (0,1 - 0,3 МПа).

Напорный рукав состоит из внутренней гидроизоляционной камеры, армирующего чехла и защитного наружного слоя. Внутренняя камера, может быть изготовлена из резины или полимерных материалов (латекс и т. д). Поверхность внутренней камеры, выполнена таким образом, чтобы уменьшить сопротивление воды, тем самым - увеличивая скорость потока. Гидроизоляционная камера прикрепляется к армирующему каркасу методом вулканизации.

Всасывающие и напорно-всасывающие рукава

Они применяются для забора воды из открытых водоемов. Насос пожарного автомобиля или мотопомпы, создает разрежение внутри всасывающего рукава, в результате этого, происходит забор воды. Напорно-всасывающие рукава, кроме этого, могут производить забор воды из источника, находящегося под давлением (водопроводные сети). Для всасывающих рукавов класса "В", в качестве рабочей среды, используется вода, а для рукавов "КЩ" - рабочей средой являются слабые растворы щелочей и кислот.

В конструкцию всасывающего рукава входит: водонепроницаемая внутренняя камера, промежуточные текстильные слои, дополнительный резиновый слой, наружный текстильный слой и проволочная спираль. Резиновые гидроизоляционные слои обеспечивают герметичность, а проволочная спираль придает рукаву дополнительную прочность и препятствует его сплющиванию, при создании разрежения. Длина всасывающего рукава составляет 4 м, диаметр - 25, 50, 75, 125, 200 мм, рабочее давление - от 3,5 кгс/см² (0,35 МПа) до 11 кгс/см² (1,1 МПа), рабочий вакуум - 0,8 кгс/см² (0,08 МПа).

Рукавная арматура

С помощью рукавной арматуры можно прокладывать рукавные линии, соединять или разъединять потоки воды, подключать к рукавам пожарные стволы и другое оборудование. В состав рукавной арматуры входят:

• соединительные головки;

• всасывающие пожарные сетки;

• рукавные водосборники;

• рукавные разветвления.

Соединительные головки (гайки)

Соединительные гайки предназначены для быстрой стыковки пожарных рукавов, подключению их к насосам или другому пожарному оборудованию. Соединительные головки бывают напорными и всасывающими.

Напорные: рукавная головка (ГР), цапковая головка (ГЦ), муфтовая головка (ГМ), переходная головка (ГП), головка-заглушка (ГЗ). Всасывающие головки: рукавная головка всасывающая (ГРВ), головка-заглушка всасывающая (ГЗВ), муфтовая головка всасывающая (ГМВ).

Всасывающие пожарные сетки

Такая сетка присоединяется к всасывающему рукаву (с помощью соединительной головки) и во время забора воды, предотвращает попадание посторонних предметов в рукав, а также не допускает самопроизвольное освобождение рукава от воды, во время остановки насоса.

Разрежение, создаваемое в рукавной линии, приводит к всасыванию воды, которая поднимает специальный клапан в пожарной сетке, таким образом создается движение воды. При выключении насоса, под весом воды, клапан закрывается и линия остается заполненной водой.

Рукавный водосборник

Этот вид рукавной арматуры применяется, когда необходимо соединить два потока воды и подключить их к входному патрубку пожарного насоса.

Рукавное разветвление

Используется для разделения потока воды и его регулировки. Существуют трехходовые и четырехходовые рукавные разветвления. В обоих вариантах, один штуцеров входной, остальные - выходные.

Пожарные стволы

Такое пожарное оборудование устанавливается на выходе напорного рукава (линии) и предназначено для направления и формирования струи жидкости. В зависимости от размера, диаметра и пропускной способности, различают ручные и лафетные пожарные стволы.

Ручные пожарные стволы

Ручные стволы, в свою очередь, подразделяются на стволы высокого (20-30 атм. ) и нормального (4-6 атм.) давления. Эти стволы способны формировать сплошную или распыленную струю жидкости. Существуют модификации ручных стволов, формирующие пенные струи низкой кратности.

Лафетные пожарные стволы

Лафетные стволы формируют сплошные, распыленные и воздушно-пенные струи, с возможностью регулировать угол распыления. Основные виды лафетных стволов: стационарные, переносные, устанавливаемые на прицепе или пожарном автомобиле.

Пожарные гидранты и колонки

Подземный гидрант устанавливается в колодце и присоединяется к водопроводной сети с помощью специальной подставки. Чтобы открывать или закрывать гидрант, к нему подключают пожарную колонку. К самой колонке присоединяют пожарные рукава и осуществляют забор воды. Колонка является съемным устройством.

Огнетушители

Чаще всего используются порошковые и углекислотные огнетушители. В порошковом огнетушителе, в качестве огнетушащего вещества, применяют минеральные соли (в виде порошка) и гидрофобные добавки. С помощью такого огнетушителя, можно тушить возгорания любого класса, а также электрооборудование с напряжением до 1000 В.

В углекислотном огнетушителе, в сжиженном состоянии, находится углекислота (диоксид углерода). При нажатии на рычаг пускового устройства, из раструба вырывается струя углекислоты, которая, переходя в газообразное состояние, расширяется в 500 раз. Это сопровождается резким падением температуры до -75°С и благодаря такой температуре, а также из-за вытеснения кислорода, происходит пламегашение.

Пожарные шкафы, ящики, щиты

Пожарные шкафы устанавливаются на промышленных объектах, в общественных и жилых зданиях. В комплектацию шкафа входит: пожарный кран, напорный рукав с пожарным стволом и огнетушители.

Пожарный щит необходим для хранения ручных средств пожаротушения - пожарная кошма, топор, багор, лом, лопата, ведро и огнетушители.

Пожарный ящик, часто устанавливается рядом с пожарным щитом. Назначение такого ящика - хранение песка (используемого при тушении пожара). Объем ящиков: 0,1 м³; 0,2 м³; 0,3 м³; 0,5 м³.

Все пожарное оборудование обязано находиться в полной готовности и комплектации, а за его сохранность отвечает ответственное лицо. Эффективность всего пожарного оборудования, зависит от соблюдения правил эксплуатации и хранения. Важное значение имеет периодическая проверка и испытание средств пожаротушения.

Рукава пожарные и рукавная арматура

Рукав пожарный для кранов и переносных мотопомп "Универсал"

длина

   51мм

   51 мм

с ГР

   51 мм

с ГР-50 и

РС-50

   51 мм

с ГР-50

комб

   66мм

   66 мм

с ГР

   66 мм

с ГР-70 и

РС

     18,5м

650р.

810р.

500р.

760р.

1 340р.

1 595р.

1 590р.

20,0м

700р.

875р.

500р.

810р.

1 450р.

1 700р.

1 700р.


Рукав пожарный для кранов и переносных мотопомп

Типоразмер

    Цена

с НДС

d 51мм ПРК

470р.

d 51мм ПРК с ГР-50

585р.

d 51мм ПРК с ГР-50 П

540р.

d 51мм ПРК с ГР-50 АП

575р.

d 51мм ПРК с ГР-50 и РС-50

620р.

d 51мм ПРК с ГР-50 П и РС-50 П

560р.

d 51мм ПРК с ГР-50 АП и РС-50 АП

550р.

d 66мм ПРК

715р.

d 66мм ПРК с ГР-70

910р.

d 66мм ПРК с ГР-70 АП

895р.


Рукав пожарный "Латексированный"

Типоразмер

Цена

               с НДС

38мм без головок

1 580р.

38мм в сборе с головками ГР-38/50

1 630р.

51мм без головок

2 780р.

51мм в сборе с головками ГР-50

2 950р.

51мм в сборе с ГР-50 и стволом РС-50

2 960р.

66мм без головок

3 480р.

66мм в сборе с головками ГР-70

3 720р.

66мм в сборе с ГР-70 и стволом РС-70

3 720р.

25мм без головок

1 100р.

77мм без головок

4 150р.

77мм в сборе с головками ГР-80

4 450р.

100мм без головок

10 000р.

100мм в сборе с головками ГРВ-100

10 850р.

150мм без головок

11 730р.

150мм в сборе с головками ГРВ-150

13 360р.



Рукава всасывающие

Типоразмер

d50

4 м

d50

с ГР-50

d65

4 м

d65

с ГР-65

d75

4 м

d75

с ГР-75

d100

4 м

Цена с НДС

  1 270р.

  1 415р.

  1 690р.

  1 920р.

  1 815р.

  2 070р.

  2 730р.

Типоразмер

100

с ГР-100

d125

4 м

d125

с ГР-125

d150

4 м

d150

с ГР-150

d200

4 м

Цена с НДС

  3 030р.

  3 500р.

  4 350р.

  4 270р.

  5 360р.

  6 400р.



Рукав пожарный "Морозостойкий"

Типоразмер

         Цена

с НДС

d 51мм

1 210р.

d 51мм с ГР-50

1 370р.

d 51мм с ГР-50 и РС-50

1 380р.

d 66мм

1 730р.

d 66мм с ГР-70

1 980р.

d 66мм с ГР-70 и РС-70

1 975р.

d 77мм

2 100р.

d 77мм с ГР-80

2 375р.

d 150мм

8 300р.

d 150мм с ГР-150

9 950р.


Рукав пожарный "Универсал"

Типоразмер

            Цена

с НДС

d 19мм (длина 15м)

375р.

d 19мм комплект

40р.

Пакет для рукава d19мм

6р.


Рукав пожарный "Армтекс" полимерное покрытие

Типоразмер

          Цена

с НДС

51мм без головок

2 645р.

51мм в сборе с головками ГР-50

2 800р.

51мм в сборе с ГР-50 и стволом РС-50

2 800р.

66мм без головок

3 450р.

66мм в сборе с головками ГР-70

3 560р.

66мм в сборе с ГР-70 и стволом РС-70

3 580р.

77мм без головок

4 000р.

77мм в сборе с головками ГР-80

4 660р.



Головки соединительные

Рукавные

Цапковые и муфтовые

Заглушки и переходы

Тип

Цена

с НДС

Тип

Цена

с НДС

Тип

Цена

с НДС

ГР-50 пластик

30р.

ГМ-50

60р.

ГЗ-50

60р.

ГР-50

60р.

ГМ-70

80р.

ГЗ-70

85р.

ГР-50 АП

55р.

ГМ-80

120р.

ГЗ-80

120р.

ГР-70

80р.

ГМВ-100

230р.

ГЗВ-100

315р.

ГР-70 АП

75р.

ГМВ-125

310р.

ГЗВ-125

385р.

ГР-80

120р.

ГМВ-150

500р.

ГЗВ-150

640р.

ГР-150

550р.

ГЦ-50

60р.

ГП 50х70

175р.

ГРВ-100

310р.

ГЦ-70

80р.

ГП 50х80

200р.

ГРВ-125

410р.

ГЦ-80

120р.

ГП 70х80

240р.









ГП 80х100

730р.


Страница не найдена — Вектор Безопасности

Поиск в каталогеАвтомобильная электроника      Автомобильные телевизоры      Автомобильные холодильники            Встраиваемые CRUISE            Встраиваемые для грузовиков            Для машин скорой помощи            Мини бар            Охлаждающие компрессорные агрегаты            Переносные компрессорные            Термо-электрические      Видеорегистраторы      Пуско-зарядные устройстваБанковское оборудование      Детекторы Валют      Детекторы акцизных марок      Ламинаторы      Лампы      Прочее      Счетчики Банкнот      Счетчики Монет      Уничтожители ДокументовОборудование антитеррора      Арочные металлодетекторы      Досмотровое оборудование      Ручные металлодетекторыОхранно-пожарная сигнализация      GSM-сигнализация      Аккумуляторы ОПС      АргусСпектр (Стрелец)      Блоки питания ОПС      Извещатели охранные            Извещатели инфракрасные            Извещатели комбинированные            Извещатели магнитоконтактные            Извещатели разбития стекла      Извещатели пожарные            Извещатели пожарные дымовые            Извещатели пожарные комбинированные            Извещатели пожарные ручные            Извещатели пожарные тепловые      Оповещатели            Для наружной установки            Для помещений            Табло      Приборы приемо-контрольные охранно-пожарные      Продукция компании Ademco      Продукция компании DSC      Продукция компании Jablotron      Продукция компании Sistem Sensor      Продукция компании Альтоника            Система «Lonta Optima»            Система «Lonta-202»            Система «Риф-Ринг-1»            Система «Риф-Ринг-200»            Система «Риф-Ринг-2»            Система «Риф-Ринг-701»      Продукция компании БолидПожарное оборудование      Аварийно-спасательное оборудование            Инструмент гидравлический            Инструмент ручной            Комплекты инструментов      Водопенное оборудование            Водосборники            Генераторы пены            Пеносмесители      Газоанализаторы            Анализатор поточных газов "КОМЕТА-ТОПОГАЗ"            Бытовые газосигнализаторы            Газоанализаторы для колодцев            Индивидуальные газосигнализаторы      Гидранты пожарные            Гидранты пожарные Дорошевского            Гидранты пожарные стальные            Гидранты пожарные чугунные            Фланцы и подставки для пожарных гидрантов      Гидроэлеваторы      Искрогасители      Клапаны пожарного крана и комплектующие            Датчики положения пожарного крана            Клапаны пожарного крана            Комплекты муфт и контрогаек            Муфты противопожарные      Лесное пожаротушение            Емкости для воды            Комплектующие для пожаротушения            Костюмы для добровольцев            Лесоторфяные стволы            Насосы            Ранцевые лесные огнетушители            Установки для тушения      Модули пожаротушения (самосрабатывающие)            Взрывозащищенные модули пожаротушения            Газовые модули пожаротушения            Комплектующие для модулей            Кронштейны для модулей            Порошковые модули пожаротушения            Тонкораспыленной воды модули пожаротушения      Обеспечение эвакуации и знаки безопасности            Журналы            Знаки безопасности      Оборудование дымоудаления            Дымососы для газового/ порошкового и аэрозольного пожаротушения            Стыковочные узлы для газового/ порошкового и аэрозольного пожаротушения            Установки вакуумной пылеуборки            Шкафы для хранения дымососов с рукавами      Обслуживание пожарных подразделений            Емкости            Посты пожарные            Приспособления            Установки для обслуживания и испытаний            Шкафы/модули/стенды для сушки и хранения пожарного оборудования      Первичные средства пожаротушения            Головки соединительные            Колонки пожарные            Лафетные стволы            Оборудование для обслуживания пожарных рукавов            Огнетушители            Пожарные рукава            Рукава всасывающие            Рукавная арматура и ключи            Смачиватели для пожарных стволов            Стволы для пожарных рукавов            Установки комбинированного тушения пожаров            Устройства внутреннего пожаротушения      Пожарные шкафы            Ключницы            Корзины рукавные            Шкафы для размещения пожарного крана и пожарного рукава            Шкафы для хранения огнетушителей      Пожарные щиты, стенды, ящики и комплектующие            Инвентарь            Кошма и противопожарные полотна            Пожарные ящики для песка/ветоши            Стенды пожарные            Щиты пожарные      СИЗ охраны труда            Диэлектрические средства защиты            Каски защитные/каскетки            Средства защиты органов дыхания            Средства защиты органов слуха            Щитки для сварочных работ            Щитки защитные лицевые      Системы автоматического пожаротушения            Автоматические установки водяного пожаротушения      Средства защиты пожарных            Автономные источники тепла            Боевая одежда пожарного            Защитная и специальная обувь            Накидки защитные и жилеты            Одежда изолирующего типа            Рукавицы и перчатки для пожарных            Теплоотражающая одежда            Шлемы для пожарных      Средства освещения            Комплектующие для средств освещения            Фары            Фонари пожарные      Средства первой доврачебной помощи            Аптечки            Аптечные посты            Гелевая продукция            Индивидуальные пакеты            Комплекты медицинские            Носилки            Покрывало спасательное            Шкафы для медицинских препаратов      Страховочные и спасательные устройства            Веревки/ленты/тросы            Карабины            Когти и лазы            Лестницы            Пояса и привязи            Системы спасения            Средства ограждения            Стропы            Топоры      Электростанции            Бензиновые электростанции            Дизельные электростанцииРадиооборудование      Антенно-фидерные устройства            Автомобильные антенны            Антенны для портативных раций            Антенны морские            Антенные тюнеры            Базовые антенны            Кабель/Разъёмы/Переходнки            Крепления для антенн            Грозозащита            Сумматоры и делители мощности            Усилители      Измерители КСВ и мощности      Источники питания            Блоки питания            Преобразователи напряжения      Радиостанции            Аксессуары для радиостанций            Аналоговая радиосвязь            Цифровая радиосвязьСистемы видеонаблюдения      Видеокамеры            CCTV видеокамеры            IP видеокамеры      ВидеорегистраторыСистемы контроля и управления доступом      Биометрические СКУД      Доводчики      Замки и электро-защелки      Идентификаторы      Источники электропитания      Кнопки выхода      СКУД автономные      СКУД сетевые            «Gate»            «Parsec»            «ЭРА»      Считыватели      Турникеты      Шлагбаумы и автоматика воротТуризм, охота, рыбалка      Грунтовые металлоискатели      Изотермические контейнеры      Картплоттеры      Компасы      Мультиинструменты      Наборы для пикника      Оптические приборы            Барометры            Аксессуары для телескопов            Бинокли            Дальномеры            Зрительные трубы            Лупы            Микроскопы            Монокуляры            Оккуляры            Очки            Приборы ночного видения            Прицелы            Сумки и рюкзаки            Телескопы            Целеуказатели      Перочинные ножи      Подводные видеокамеры      Посуда для походов      Спальники, надувные коврики, подушки      Спортивное оружие            Винтовки пневматические            Пистолеты пневматические            Пружины и манжеты            Сошки      Термосы      Туристические навигаторы      Фонари            Аксессуары для фонарей            Карманные фонари            Налобные фонари            Подводные фонари            Подствольные фонари            Ручные фонари            Тактические фонари      ЭхолотыЭлектроника      3D принтеры      Bluetooth гарнитуры      Bluetooth динамики      Гигиена      Измерительные приборы      Минипроекторы      Портативные аккумуляторы      Радио- и Видеоняни      Роботехниа      Роботы - пылесосы      Сотовые телефоныMAGFORMERS

Рукавная арматура | ООО Пожарная безопасность

Рукавная арматура | ООО Пожарная безопасность | Мурманск



№ П/П

                   НАИМЕНОВАНИЕ

                   ЦЕНА

1.

Головка богданова   ГР,ГМ. ГЦ-50           силумин-

                                                                      латунь —

110,00

750,00

2.

Головка богданова  ГР.ГМ.ГЦ-70             силумин

140,00

3.

Гайка ротта   ГР,ГМ.ГЦ- -50                       латунь

900,00

4.

Гайка ротта   ГР,ГМ,ГЦ -70                        латунь

1100,00

5.

Гайка шторца    ГР,ГМ,ГЦ-50                    латунь

1500,00

6.

Гайка-заглушка Богданова    ГЗ-50       сил.-

                                                                 латунь —

150,00

980,00

7.

Гайка-заглушка Богданова    ГЗ-70       сил.

320,00

8.

Гайка-заглушка Ротта     ГЗ-50               латунь

960,00

9.

Гайка-заглушка Ротта     ГЗ-70               латунь

1500,00

10.

Переход Богданова 50×70 / 50×80 / 70×80

320,00 / 370,00/440,00

11.

Переход Богданова ×Ротта                    силумин-

                                                                 латунь —

650,00

1500,00

12.

Переход Шторц ×Ротта                          латунь

1900,00

13.

Кольцо уплотнительное Богданова Ø50 / Ø70

50,00/70,00

14.

Кольцо уплотнительное Ротта Ø50 / Ø70

90,00/110,00

*Текущий прейс-курант может не совпадать с ценами на сайте. Уточнить стоимость можно у менеджера по телефону или в офисе компании.

Латунные фитинги для садовых шлангов - PexUniverse

О фитингах для садовых шлангов

Все фитинги для садовых шлангов, продаваемые в PexUniverse, имеют стандартное 3/4 дюйма с наружной или внутренней резьбой (садовый шланг / кран / подоконник / нагрудник для шланга) и работают с клапанами и шлангами, продаваемыми на нашем веб-сайте и в других местах (магазины товаров для дома, поставщики сантехники, Стандартная резьба садового шланга в США (GHT) составляет 11,5 TPI (резьбы на дюйм) и часто обозначается аббревиатурой MGH или MGHT для наружных и FGH или FGHT для внутренних соединений.

Типы фитингов для садовых шлангов:
1. Переходные переходники (садовый шланг с резьбой или с резьбой) - предназначены для перехода от садового крана (подоконника) или садового шланга к резьбовому фитингу или трубе. В некоторых типоразмерах имеется внутренний отвод для медной трубы. Доступны в поворотном и цельном исполнении.
2. Муфты (папа или мама) - используются для соединения двух садовых шлангов. Также доступны цельные или поворотные конструкции.
3. Трубопроводы (или разделители) - прикрепляются к подоконнику (садовый кран) и действуют как распределительный коллектор для размещения (2) или более садовых шлангов.
4. Заглушки - используются для закрытия садового шланга, крана или розетки.
5. Шайбы - круглые резиновые шайбы обычно используются со всеми соединениями садовых шлангов для предотвращения утечки. Включено в выбранную фурнитуру - см. Описание продукта.

Типы резьбы:
MGH (MGHT или Male GHT) - садовый шланг с наружной резьбой, такая же резьба, как на порогах, садовых смесителях или нагрудниках для шлангов.
FGH (FGHT или Female GHT) - Садовый шланг с внутренней резьбой, такая же резьба, как и на внутреннем конце садового шланга.
MPT (MIP или Male NPT) - наружная резьба снаружи.
FPT (FIP или внутренняя резьба NPT) - внутренняя резьба.
Фитинги с внутренней резьбой (на всех фитингах для садовых шлангов, которые мы продаем), медные фитинги для пота, которые подходят для обычных медных труб 1/2 "(наружный диаметр 5/8"). Латунь - обычная латунь, используемая в системах, не связанных с питьевой водой. Бессвинцовая латунь - латунь с контактной поверхностью свинца менее 0,25%, одобренная для использования с питьевой водой по всей стране.

Подробнее

Шланговый соединитель | Товары для двора длительного пользования

Латунные соединительные элементы для шлангов

Не позволяйте негерметичному пластиковому соединителю шланга вывести вас из строя. Латунь намного превосходит пластик, устойчива к атмосферным воздействиям и коррозии, что обеспечивает длительный срок службы светильников. Эти фитинги превращают стандартные шланги, трубы и патрубки с резьбой в быстросъемные приспособления для облегчения замены. Это означает, что меньше времени нужно тратить на борьбу с мокрыми соединителями шлангов.Они также являются отличным способом соединить два (или более) шланга вместе, чтобы попасть в самые дальние уголки вашего двора или сада.

Цельнолитые латунные фитинги с механической обработкой намного превосходят по долговечности пластмассовые детали - вряд ли они дороже, они просто имеют лучшую стоимость. Они превращают стандартные резьбовые соединения в быстроразъемные, что позволяет быстро менять аксессуары и быстро перемещать шланг от крана к крану. Кроме того, если вам нужно увеличить длину шланга, шланговый соединитель также можно использовать для соединения двух шлангов.

Переходник с внутренней резьбой (# 1) прикручивается непосредственно к крану. Разъем с отводом (# 2) ввинчивается в отводной конец шланга и защелкивается в (# 1).

Соединитель на конце шланга (# 4) привинчивается к концу шланга с наружной резьбой. (У нашего также есть автоматический запорный клапан, который мгновенно закрывается при отсоединении.) Наконец, переходник с наружной резьбой (# 3) ввинчивается в форсунку или другое распылительное устройство, а затем защелкивается (# 4), завершая сборку. от крана к форсунке.

Набор быстроразъемных соединителей для шлангов включает по одному (№1), (№2), (№3) и (№4).Приобретите дополнительные переходники с внутренней резьбой (№1) и дополнительные переходники с наружной резьбой (№4), чтобы оснастить большее количество кранов и дополнительных принадлежностей для распыления функцией быстрого соединения с использованием того же шланга.

Садовый инвентарь длительного пользования

Две самые важные вещи, которые мы учитываем при выборе инструментов, которые мы предлагаем, - это их срок службы и то, облегчают ли они нашу работу. Это как узнать, что у вас есть что-то ценное. Обязательно ознакомьтесь с демонстрациями нашей продукции, чтобы увидеть, насколько легко с помощью этих приспособлений можно подсоединять шланги. Купите латунный соединитель для шланга онлайн у Garrett Wade сегодня же.

Если вы хотите разместить оптовый заказ на этот товар, свяжитесь с нашим специализированным представителем службы поддержки оптовых покупателей здесь.

Полное руководство по фитингам для садовых шлангов

Этот пост содержит партнерские ссылки. Если вы нажмете кнопку и купите, мы можем взимать комиссию без дополнительной оплаты. Пожалуйста, ознакомьтесь с нашей политикой раскрытия информации для получения более подробной информации.

Фитинги для садовых шлангов - важные аксессуары, которые поставляются вместе со шлангом или приобретаются отдельно.Это те дополнительные детали на конце шланга или по всей длине, которые необходимы для правильного функционирования и крепления к головкам, кранам или спринклерам.

Латунные фитинги для шлангов на сегодняшний день являются наиболее популярными и широко используемыми фитингами для садовых шлангов из-за их долговечности и простоты использования. Хотя на рынке доступны резиновые или пластиковые фитинги, они не так универсальны, как латунные.

Путешествуйте с нами в этом полном руководстве по фитингам для садовых шлангов, поскольку мы подробно расскажем о том, что все это влечет за собой.Мы также покажем вам, как подключить эту арматуру к водопроводу в помещении или к системе водоснабжения сада.

Какой размер соединителя для садового шланга?

Прежде чем мы углубимся в основные необходимые вам соединители, давайте немного поговорим о подходящем размере соединителя для садового шланга. Чем больше размер садового шланга, тем больше воды подается, но при пониженном давлении. Диаметр садового шланга обычно составляет от 3/8 до 3/4 дюйма.

Хотя в коммерческих целях используются шланги большего размера, в США самый популярный размер шланга, используемого для подачи воды из крана в сад, составляет 5/8 дюйма в диаметре.

Соединители садового шланга - это необходимые аксессуары, необходимые для присоединения шланга к патрубку / крану / крану. Они также необходимы для крепления других аксессуаров, таких как распылительная насадка или палочка.

Используйте ленту, чтобы измерить внутреннюю часть соединителя от одной стороны стенки шланга до другого конца стены. Не делайте ошибку, измеряя за пределами стены, поскольку этот диаметр слишком велик.

Теперь, когда вы точно определили размер шлангового соединителя, вы можете сопоставить его с соответствующим шлангом.

Объяснение размеров резьбы

Для садовых шлангов используются специальные стандартные резьбы, на которые следует обратить особое внимание. Стандарт широко известен как GHT (Garden Hose Thread), также известный как NHR (National Hose). Стандартные 3 / 4-11,5NHR и 3 / 4-11,5NH используются для тонкостенных и полноформатных резьб соответственно.

Базовая арматура, которая вам нужна

  1. Смеситель или кран Разъемы
  2. Соединители для шлангов
  3. Шланг
  4. Соединители шланга остановки воды
  5. Мастер по ремонту шлангов
  6. Двойные штекерные соединители
  7. Трехходовые шланговые соединители или Y-образные соединители

Присоединение шланговых соединителей для основного использования

Существует множество способов установки садового шланга. Способ установки шланга зависит от ваших требований и потребностей в поливе. Для базовой настройки вам понадобится соединитель шланга на одном конце и соединитель шланга остановки воды на другом конце.

Для правильного подключения следуйте приведенной ниже серии:

Разъем для крана -> Шланговый штуцер -> Шланговый патрубок -> Шланговый штуцер для остановки воды (прикреплен к концу шланга, который будет удерживать спринклер или распылитель на месте)

Типы соединителей для шлангов

Переходник с наружной резьбой

Пластиковый переходник

Металлический соединитель шланга остановки воды

Когда вам нужен соединитель для ремонта шланга?

Устройства для ремонта шлангов - это приспособление для крепления шлангов, необходимое для объединения двух шлангов.Если вам нужно использовать две шланговые трубы для протяжки на большие расстояния, вы можете использовать приспособление для ремонта шлангов, чтобы соединить два шланга, чтобы протянуть большие расстояния.

Следуйте описанной ниже серии, чтобы соединить два шланга с помощью приспособления для ремонта шлангов

Разъем для крана -> Разъем для шланга -> Шланг 1 -> Разъем для ремонта шланга -> Шланг 2 -> Разъем для шланга остановки воды

Мастер по ремонту металлических шлангов

Мастер по ремонту резиновых шлангов

Двойные штекерные разъемы и присоединительные концы

Двойные штекерные соединители позволяют без усилий соединять и разъединять две шланговые трубы, снабженные шланговыми соединителями.Они обеспечивают соединение и удлинение двух секций на конце шланга без утечки.

Для использования двойного штекерного разъема со шлангами, снабженными разъемами, следуйте изложенной серии:

Соединитель крана -> Соединитель шланга -> Шланг 1 -> Соединитель шланга остановки воды -> Двойной соединительный элемент -> Соединитель шланга -> Шланг 2 -> Шланг остановки воды разъем .

Двойной шланговый соединитель Hozelock

Как использовать 3-контактные соединители

3-сторонние шланговые соединители

также известны как Y-образные соединители и могут использоваться для разделения трех шлангов в форме Y-образного соединения.Они помогают развести шланг в двух разных направлениях.

Вы также должны помнить, что давление обратно пропорционально длине и размеру шланга. Разветвление увеличивает длину шланга и снижает давление воды внутри шланговых труб.

Следуйте изложенным инструкциям в точности в серии, показанной на рисунке, чтобы использовать трехходовой шланговый соединитель.

Переходник -> Соединитель шланга -> Шланг -> Соединитель шланга стопора воды -> Соединитель шланга трехходовой -> 2 соединителя шланга -> 2 шланговых шланга -> 2 штуцера для шланга остановки воды.

Разъем для 3-х ходового крана Разъем для разветвителя с несколькими выходами

Полупостоянные и быстроразъемные фитинги

Полупостоянные и быстроразъемные фитинги для шлангов представляют собой модернизацию обычных шланговых фитингов. Их можно легко прикрепить к отводам, не вкручивая разъемы. С помощью этих типов разъемов можно легко добавить другие аксессуары или приспособления, такие как распылители и спринклеры.

Больше не нужно затягивать шланг или аксессуары с помощью ниток или пластиковых колец.Быстроразъемные соединения обеспечивают удобство и простоту использования.

Быстроразъемный соединитель для шланга

Типы фасонных соединителей для шланга

  1. Круглый смеситель без нажимной посадки
  2. Быстроразъемные соединения
  3. Фитинги переходные и быстросъемные для внутренних кранов

Подсоединение шланга к садовому патрубку

Садовые смесители в США производятся с резьбой GHT 3/4 дюйма. Чтобы подсоединить шланг к этому фитингу, выполните следующие действия:

  • Установите на шланг латунный разъем с внутренней резьбой 3/4 дюйма.
  • Используйте хомут для шланга, чтобы удерживать его на месте, чтобы он не был вытеснен под давлением во время использования.
  • Фитинг изготовлен из баса и с меньшей вероятностью будет поврежден.

Как установить распылитель на садовый шланг

Большинство садовых шлангов имеют водозащиту на конце шланга. Это означает, что у них есть клапан на конце, который останавливает поток воды после снятия спринклера.

Это очень полезная функция, потому что она помогает садовнику менять головные принадлежности, не открывая кран на кране.

Форсунка или пистолет хорошо ложится на поверхность разъема пистолета.

Присоединение мойки высокого давления к садовому шлангу

Если вы знаете, как подсоединить садовый кран к шлангу, вам следует знать, как подсоединять шланг к мойке высокого давления. Процедуры почти такие же.

Выполните следующие действия:

  • К впускному отверстию для воды напорной машины прикрутите наружный соединитель с резьбой GHT 3/4 дюйма.
  • Снимите пистолет-распылитель и все другие принадлежности, прикрепленные к концу шланга.
  • Вставьте соединитель пистолета в конец шланга, и все готово.

Как подключить стиральную машину к шлангу

Если по какой-то независящей от вас причине ваша стиральная машина не подключена к водопроводу или находится за пределами вашего дома, вы можете импровизировать, используя садовый шланг для подачи воды в машину.

Просто выполните следующие шаги.

  • Большинство стиральных машин в США оснащены входными отверстиями для воды 3/4 дюйма.
  • Просто прикрутите штуцер к водоприемнику стиральной машины
  • Затем наденьте трубу садового шланга на импровизированный соединитель крана.
  • Все готово.

Подключение оросителя к садовому шлангу

Подсоединение оросителей к садовому шлангу - одна из самых простых задач. Почему я так говорю? Спринклеры имеют фитинги на конце, аналогичные тем, что находятся на соединителе крана.

Все, что вам нужно сделать, это надеть шланг на спринклер.

Заключительные слова

Особая благодарность за чтение. Мы смогли прикоснуться к основным аксессуарам, необходимым для повседневного использования. Большая часть ваших садовых требований будет включать в себя приспособления, регулировку и небольшую импровизацию для выполнения повседневной задачи по садоводству.

Сделайте это руководство полезным источником информации об основных фитингах для вашего садового шланга.

Внешнее чтение:

Руководство по выбору шланговых фитингов

| Инженерное дело360

Шланговые фитинги соединяют участки шланга с другими секциями шланга, оборудованием или другими компонентами.Системы обычно имеют прямые секции, соединенные фитингами или соединениями и соединениями специальной формы.

Шланги и трубки

Для начала может быть важно различить некоторую терминологию. В промышленности «труба» и «труба» являются почти взаимозаменяемыми терминами, описывающими жесткие полые цилиндры, состоящие в основном из одного твердого материала. Однако «шланг» обычно более гибкий и портативный, чем трубопровод или шланг, и состоит из нескольких слоев различных материалов в зависимости от области применения и транспортируемой среды.

Кроме того, концы длины шланга обычно имеют встроенные (прикрепленные, в основном постоянные) соединители и концы фитингов. Трубопроводы и трубопроводы обычно имеют отдельные фитинги, которые применяются во время использования или строительства.

Приложения

Конструкция фитинга и спецификации материалов зависят от области применения; Консультации с поставщиком фитингов обычно являются разумным путем для оптимизации выбора компонентов. Однако в целом шланговые фитинги соответствуют гидравлическим или пневматическим системам. Определение этой системы - первый шаг к определению подходящей арматуры для применения.

Гидравлические приложения включают перекачку жидких сред, таких как вода и другие химические растворители. Гидравлические фитинги должны иметь уплотнения, предотвращающие утечку жидкости, и часто должны быть устойчивы к ржавчине или другим видам химической коррозии.

Пневматические системы связаны с перекачкой газов. Пневматические фитинги должны иметь очень плотные уплотнения для предотвращения утечки газа и быть устойчивыми к химической коррозии.

Типы фитингов

Шланговые фитинги различаются по типу соединения и выполняемой функции.

Соединение

Фитинги прикрепляются к трубам с помощью ряда различных способов соединения, каждый из которых имеет свои удобства и преимущества.

Шариковые и втулочные фитинги соединяют внешнюю втулку с внутренним (шаровым) фитингом. Втулка убирается для соединения и разъединения двух концов фитинга.Некоторые шаровые и втулочные фитинги функционируют как фитинги для соединения нажатием, которые удобны для приложений, требующих частого отсоединения и повторного подсоединения секции шланга.

Изображение предоставлено: MISUMI USA | Staubli Corporation

Фитинги с зазубринами соединяют шланги через зазубренную трубку с конусным концом и выступами, вставленными в шланг. Они лучше всего подходят для систем с низким давлением, поскольку не обеспечивают прочного уплотнения.

Изображение предоставлено: Clippard Instrument Laboratory, Inc.

Фитинги с эксцентриком соединяются с помощью язычков, которые после вставки в приемник откидываются вниз для фиксации фитинга на месте. Они используются во многих шлангах для тяжелых условий эксплуатации, таких как пожарный шланг и перекачка шлама / сточных вод.

Изображение предоставлено: Parker Hannifin

Это видео знакомит с фитингами с кулачковым замком:

Кредит видео: TrunkPump

Обжимные фитинги включают в себя наложение шланга на конец трубы и обжимание с помощью втулки или обжимного патрубка.Эти фитинги обычно требуют обжимных инструментов для выполнения соединений.

Изображение предоставлено: Parker Hannifin

Компрессионные фитинги предназначены для соединения двух шлангов друг с другом путем сжатия шланга с помощью стяжной гайки и манжеты. Компрессионные фитинги обычно используются для труб и трубопроводов, но могут быть предназначены для соединения двух секций шланга или для соединения шланга с трубкой.

Изображение предоставлено: U.S. Plastic Corporation

Раструб - это тип компрессионного фитинга, состоящий из корпуса с коническим (развальцованным) или коническим концом. Специальные инструменты для развальцовки используются для установки шланга так, чтобы он поместился внутри развальцованного конца, обеспечивая глубокое уплотнение. Раструбные фитинги - лучшее соединение для шлангов, работающих под высоким давлением. может выдерживать более высокое давление и более широкий диапазон рабочих параметров, чем стандартные компрессионные фитинги

Изображение предоставлено: Parker Hannifin

Концевые фитинги обеспечивают определенные поверхности для соединения шлангов:

  • Концы хомутов - это фитинги, которые позволяют прижимать шланг к соединению.

  • Гладкие концы - это фитинги, которые позволяют соединять шланг с помощью клея, припоя или других форм.

Фланцевые фитинги - это порты с плоскими поверхностями, перпендикулярными присоединенному шлангу. Эти поверхности соединяются и герметизируются с помощью зажимов, болтов и / или сварки. Фланцевые соединения в шланге часто встраиваются, а не соединяются отдельно, как в случае трубок. Дополнительную информацию о промышленных фланцах см. В Руководстве по выбору трубных фланцев на сайте IEEE GlobalSpec.

Изображение предоставлено: Kee Safety Inc.

Резьбовые фитинги имеют резьбу (встроенные канавки) на внутренней (внутренней) или внешней (охватываемой) поверхностях, предназначенные для соединений с соответствующей резьбой. Резьба, обеспечивающая простое соединение, но не имеющая отдельного уплотнения, называется прямой резьбой. Коническая резьба предназначена для обеспечения герметичного уплотнения газов или жидкостей под давлением. Надежность уплотнения можно повысить, добавив защитную или герметизирующую ленту (тефлон). Особо точная резьба называется «сухой посадкой», что означает, что она герметизируется без необходимости в дополнительном герметике, что важно в тех случаях, когда добавление герметика может вызвать загрязнение или коррозию.

Изображение предоставлено: Beswick Engineering Co., Inc.

Размер резьбы измеряется исходя из внутренней части шлангового фитинга. Стандартные стандарты размера резьбы включают NPT (национальная трубная резьба) и BSP (британская стандартная трубная резьба), хотя существуют и другие стандарты, и их использование зависит от страны.Каждый стандарт соответствует определенному количеству резьбы на дюйм (TPI). www.plumbingsupply.com предоставляет отличный обзор размеров трубной резьбы. Ниже представлена ​​диаграмма с указанием номинальных размеров резьбы и их соответствующих значений.

OD

OD Фактический

Обозначение резьбы - номинальный размер

Резьба на дюйм

(фракция дюйм)

(дюймы)

(дюймы)

NPT

BSP

5/16

0. 3125

1/16

27

28

13/32

0,405

1/8

27

28

35/64

0,540

1/4

18

19

43/64

0.675

3/8

18

19

27/32

0,840

1/2

14

14

1-3 / 64

1. 050

3/4

14

14

1-5 / 16

1.315

1

11-1 / 2

11

1-21 / 32

1,660

1-1 / 4

11-1 / 2

11

1-29 / 32

1.900

1-1 / 2

11-1 / 2

11

2-3 / 8

2.375

2

8

11

2-7 / 8

2,875

2-1 / 2

8

11

3-1 / 2

3,5

3

8

11

4

4. 0

3-1 / 2

8

11

4-1 / 2

4,5

4

8

11

5-5 / 8

5,563

5

8

11

6-5 / 8

6.625

6

8

11

Функция

В шланговые системы устанавливается огромное количество типов фитингов, выполняющих различные функции. Большинство фитингов можно сгруппировать в одну из четырех категорий:

Фитинги, увеличивающие или ограничивающие длину трубы:

Муфта

Соединяет два шланга друг с другом сваркой растворителем, пайкой или нарезанием резьбы.

Изображение предоставлено: Grainger Industrial Supply

Союз

Муфты, которые можно отсоединять без резки. Их соединение (обычно резьбовое или нажимное) позволяет легко снимать.

Изображение предоставлено: Parker Hannifin

Заглушка

Охватывает конец шланга, крепится к охватываемому концу через сварное или резьбовое соединение.

Кредит изображения: Grainger Industrial Supply

Заглушка

Закрывает конец шланга, прикрепляя его к охватывающему концу через сварное или резьбовое соединение.

Изображение предоставлено: Grainger Industrial Supply

Фитинги, которые добавляют или изменяют направление:

Колено

Изменяет направление шланга на разные углы. Наиболее распространены углы 90 и 45, но также делаются отводы 22,5.

Изображение предоставлено: Parker Hannifin

Тройник

Соединяет три отрезка шланга Т-образным пересечением. Это позволяет объединять или разделять поток жидкости.

Изображение предоставлено: Parker Hannifin

звезда

Соединяет три отрезка шланга Y-образным пересечением.Они объединяют или разделяют поток жидкости, как тройники, но менее резко.

Изображение предоставлено: Grainger Industrial, Inc.

Крест

4-ходовые соединения, обеспечивающие один вход и три выхода или наоборот. Крестовины менее устойчивы, чем тройники, и могут создавать большие нагрузки на шланг при изменении температуры.

Изображение предоставлено: U.S. Plastic Corporation

Фитинги для соединения трубок меньшего размера:

Редуктор

Включает все соединения между двумя или более шлангами разных размеров.

Изображение предоставлено: Grainger Industrial Supply

Фитинги со специальными соединениями или функциями:

Ниппель

Позволяет подсоединить два отдельных фитинга на каждом конце.Стандартные ниппели прямые с наружной резьбой на обоих концах.

Изображение предоставлено: Grainger Industrial Supply

Клапан

Соединяет шланг вместе с дополнительным клапаном для контроля потока. Для получения дополнительной информации о типах клапанов посетите Руководство по выбору промышленных клапанов на сайте Engineering360.

Изображение предоставлено: thepipefittings.com

Технические характеристики

Калибр

После того, как тип требуемого фитинга определен, можно перейти к самому основному аспекту шланговых фитингов: правильному подбору размеров. Правильный подбор размеров имеет важное значение для успешного выбора фитинга, поскольку детали большего или меньшего размера будут либо полностью несовместимы, либо будут неправильно герметизироваться или соединяться.

Размер фитинга определяется внутренним диаметром (ID) и внешним диаметром (OD) его соответствующих соединений, измеряемых в дюймах (дюймах) или миллиметрах (мм).Другими словами, фитинг, предназначенный для подсоединения к шлангу с внешним диаметром 2 дюйма, считается фитингом с наружным диаметром 2 дюйма. Внутренний диаметр измеряет диаметр пустой части цилиндра, а внешний диаметр включает толщину стенки шланга, как показано ниже:

ID и OD измерений. Кредит изображения: Engineering Toolbox

Операция

Наиболее важными рабочими характеристиками арматуры являются давление и температура.

  • Диапазон рабочего давления - это рабочий диапазон давлений или номинальных давлений, при которых фитинг был спроектирован для работы, обычно измеряемый в фунтах на квадратный дюйм (psi). Работа выше или ниже этого номинала может привести к выходу фитинга из строя (т. Е. Поломке, утечке, потере герметичности).

  • Диапазон рабочих температур - это рабочий диапазон температур или номинальных температур, при которых фитинг был разработан для работы, измеряемый в градусах Фаренгейта (° F) или градусах Цельсия (° C).Работа выше или ниже этого рейтинга может привести к выходу фитинга из строя.

Материалы

Материалы для шланговых фитингов часто соответствуют материалам шлангов или применению шлангов. Выбор зависит от таких факторов, как стоимость, гибкость, среда, условия окружающей среды и требуемое номинальное давление. Выбор материала включает различные типы пластика или металла.

Обычные металлы включают:

Алюминий - легкий и устойчивый к коррозии.Алюминий обычно используется для сантехники и является предпочтительным материалом для фитингов алюминиевых труб. Сам по себе алюминий имеет низкую прочность на разрыв и используется, когда требуется высокая коррозионная стойкость. Он легирован цинком, медью, кремнием, марганцем и / или другими металлами для повышения его прочности и твердости.

Латунь - прочная, долговечная, устойчивая к коррозии, пластичность при высоких температурах и хорошая проводимость. Латунь представляет собой сплав меди и цинка и является наиболее распространенным металлом для трубных фитингов, используемым в промышленности из-за ее обрабатываемости и отличных рабочих характеристик.Латунные фитинги могут иметь различную защитную или декоративную отделку, которая должна соответствовать отделке трубки.

Сталь - прочная и прочная, с высокой термостойкостью. Сталь - это сплав железа и углерода, который обычно легируют другими металлами для повышения ее коррозионной стойкости и долговечности. Он используется как в коммерческих, так и в промышленных целях для транспортировки воды, горючих газов и других жидкостей. Оцинкованная сталь покрыта цинком для защиты от ржавчины и химической коррозии.Углеродистая сталь легирована более высоким содержанием углерода для повышения долговечности и прочности.

Нержавеющая сталь - относительно прочная, с отличной химической и коррозионной стойкостью. Нержавеющая сталь - это сплав стали, содержащий более 10,5% хрома, обеспечивающий отличную коррозионную стойкость для санитарных применений и систем, работающих с агрессивными жидкостями и материалами.

Обычные пластмассы включают:

Фторсодержащая смола (PFA / PTFE / PVDF) - используется для температурных требований 500 ° F (250 ° C).Эти материалы обладают очень хорошей химической стойкостью и диэлектрическими свойствами.

Полиэтилен (PE) - наиболее предпочтительный пластик для применения при высоких и низких температурах. Полиэтилен серый или черный, полугибкий пластик. Фитинги обычно используются для линий подачи к спринклерным системам и подземным геотермальным отопительным контурам.

Полипропилен (PP) - термопластический материал, который демонстрирует отличные характеристики текучести на холоде, двухосной прочности и относительного удлинения при текучести.Он похож на ПВХ, но может использоваться на открытом воздухе из-за его устойчивости к ультрафиолетовому излучению, погодным условиям и озону.

ПВХ (поливинилхлорид) - жесткий пластик, который имеет различные значения давления, но подвержен износу от УФ-излучения и атмосферных воздействий. Фитинги соединяются резьбой или сваркой растворителем (клеем). Стандартные области применения включают холодное водоснабжение и водоотведение.

Совет по выбору: Важно проверить совместимость жидкости системы с любыми предлагаемыми материалами фитингов.Несовместимость может привести к коррозии, вызывающей утечку или повреждение системы.

Список литературы

houseandittings.com - Магазин шлангов и фитингов

Legacy - Руководство по выбору: быстроразъемные муфты и заглушки

Parker - Гидравлические шланги, фитинги и оборудование: Техническое руководство

Кредит изображения:

Паркер Ханнифин | Промышленная корпорация CEJN | Компания DME


Прочитать информацию о шланговых фитингах для пользователей

Фитинги и фланцы для гидравлических шлангов

Гидравлические системы имеют много общего, в том числе гидравлические шланги, которые подключаются к насосам, двигателям, клапанам и цилиндрам.Эти шарнирные соединения должны не только герметизировать гидравлическую жидкость под давлением, но также герметизировать загрязнения и поддерживать соединение даже при наличии вибрации и ударных нагрузок. Две из наиболее часто используемых категорий гидравлических соединителей для шлангов - это фитинги и фланцы, и чтобы выбрать подходящие для ваших систем, вам необходимо понять, чем они отличаются и где они работают лучше всего.

Фитинги и фланцы: в чем разница?

Фитинги и фланцы представляют собой соединения, используемые для соединения шлангов с другими компонентами гидравлической системы.Оба они также спроектированы так, чтобы их можно было снимать (то есть они не являются постоянными соединениями, если вы не хотите, чтобы они были), что позволяет легко ремонтировать или обслуживать гидравлическую систему. Однако на этом их сходство заканчивается.

Основное различие между ними заключается в том, как они обеспечивают эффективное уплотнение. В фитинге соединение и уплотнение достигается за счет затягивания резьбы между сопрягаемыми половинками; фланец, с другой стороны, обеспечивает соединение путем соединения фланцев на двух ответных половинах.Они также значительно различаются по способу достижения герметичности. Из-за принципиальной разницы в конструкции они не всегда подходят для одних и тех же условий эксплуатации.

Фитинги для гидравлических шлангов

Двумя основными типами фитингов являются цельнометаллические или уплотнительные кольца. В цельнометаллическом соединении уплотнение от находящейся под давлением жидкости становится возможным за счет контакта металла с металлом, в то время как фитинг гидравлического шланга с уплотнительным кольцом образует уплотнение под давлением за счет сжатия уплотнительного кольца между двумя сопряженными половинами.Однако все шланговые фитинги имеют коническую резьбу. Они используют напряжение, возникающее в результате сжатия конической резьбы обеих половин фитинга вместе, для достижения надежного уплотнения. Кроме того, они считаются механическими соединениями.

Фитинги цельнометаллические

Есть две основные категории цельнометаллической арматуры: раструб и без раструба. Раструбные фитинги представляют собой подкатегорию цельнометаллических фитингов и являются улучшением по сравнению с традиционными фитингами. Когда гайка на развальцовочном фитинге затягивается, фитинг втягивается в развальцованный конец гидравлического шланга, и в результате получается очень прочное уплотнение.Эти фитинги лучше всего использовать, когда гидравлический шланг имеет тонкие или средние стенки и хорошо работает при рабочем давлении до 3 тысяч фунтов на квадратный дюйм.

Есть также фитинги без раструба, которые не так широко используются в США. В этих цельнометаллических фитингах вместо раструбов используются манжеты, что в некоторой степени изменяет способ достижения уплотнения. При первоначальной затяжке гайки манжета будет контактировать с внешней окружностью гидравлического шланга. Когда гайка затягивается дальше, наконечник начинает фактически проходить через внешнюю окружность гидравлического шланга.Фитинги без раструба имеют те же рекомендуемые условия эксплуатации, что и фитинги с раструбом.

Фитинги с уплотнительным кольцом

Большинство цельнометаллических фитингов подвержены утечкам - если вы не выберете фитинг с уплотнительным кольцом. В этих фитингах используется кольцевое уплотнение для увеличения герметичности фитинга.

Двумя распространенными типами фитингов с уплотнительными кольцами являются фитинги с втулкой и FFOR (фитинги с торцевым уплотнением или фитинги с плоскими кольцами). Фитинги бобышки имеют уплотнительное кольцо, надежно установленное на наружной стороне соединителя между резьбой и плоскостями под гаечный ключ.Когда фитинг затягивается, это уплотнительное кольцо сжимается, и в результате получается устойчивое к давлению, герметичное уплотнение для порта с внутренней резьбой.

В фитинге FFOR уплотнительное кольцо удерживается в углубленной круговой канавке на охватываемой стороне, и между внутренней половиной и этим уплотнительным кольцом образуется уплотнение. Уплотнительное кольцо сжимается между двумя сторонами при повороте невыпадающей резьбовой гайки, обеспечивая таким образом высокоэффективное уплотнение.

Преимущества фитингов для гидравлических шлангов

Фитинги с уплотнительным кольцом

имеют значительно меньшую вероятность утечек по сравнению с цельнометаллическими фитингами из-за уплотнительного эффекта сжатия уплотнительного кольца, возникающего при контакте охватываемой и охватывающей сторон.Кроме того, уплотнительные кольца гораздо менее восприимчивы к воздействию вибрации и изменения температуры. Фитинги гидравлических шлангов, как правило, очень легко собирать (и разбирать) в тесноте, если шланги имеют наружный диаметр.

Фланцы гидравлических шлангов

Стандартный фланец шланга состоит из четырех частей: головки фланца, фланцевого зажима, уплотнительного кольца и болтов. Болты проходят через зажим фланца и либо проходят в резьбовые отверстия на плоской поверхности головки фланца, либо два фланца могут быть скреплены болтами.По мере затягивания болтов головка фланца прижимает уплотнительное кольцо (которое находится в канавке) к плоской поверхности порта, образуя герметичное уплотнение. Если два фланца скреплены болтами, уплотнительное кольцо или прокладка будут расположены между двумя контактирующими поверхностями.

Шланговые фланцы обычно классифицируются по количеству и расположению болтов. Чаще всего используются прямоугольные фланцы с 4 болтами (фланцы с кодами SAE 61 и 62, которые выдерживают нагрузку от 5 до 6 тысяч фунтов на квадратный дюйм, соответственно, и фланцы Caterpillar) и квадратные фланцы с 4 болтами.Существует также широкий выбор нестандартных конфигураций и фланцев для изготовителей оборудования. Кроме того, разъемные фланцы могут быть довольно легко установлены в существующие системы.

Преимущества фланцев

Фланцы

значительно упрощают подсоединение шлангов без использования адаптера, а их конструкция делает их чрезвычайно устойчивыми к ослаблению даже в тяжелых рабочих условиях. Кроме того, они могут быть собраны в областях с очень ограниченным пространством и не требуют чрезмерного крутящего момента для обеспечения надежного соединения, в отличие от проблем, которые часто возникают с фитингами.

Что использовать?

Фитинги

наиболее эффективны для шлангов меньшего диаметра (

Фланцы, с другой стороны, лучше всего подходят для шлангов большего размера (> 1 дюйм OD), которые будут подвергаться серьезным силам, которые могут включать высокое давление, вибрацию и ударные нагрузки. Они также идеально подходят для установки в местах, где недостаточно свободного места для гаечного ключа.

Материалы, используемые в фитингах и фланцах

Материалы, используемые в гидравлических соединениях любого типа, должны быть прочными, долговечными и устойчивыми к коррозии (хотя это может быть достигнуто путем нанесения покрытия).Вот почему вы увидите подавляющее большинство фитингов, сделанных из металла, такого как нержавеющая сталь, латунь, алюминиевые сплавы и углеродистая сталь. Выбор материала соединения зависит от таких факторов, как рабочее давление и температура, тип используемой гидравлической жидкости, условия окружающей среды, которые могут способствовать коррозии, и размер используемых гидравлических шлангов.

Каждый раз, когда используются уплотнительные кольца, будь то фитинг с уплотнительным кольцом или фланец, максимальная эффективная температура соединения будет ограничена материалом, из которого изготовлено уплотнительное кольцо.Вот почему выбор материала уплотнительного кольца чрезвычайно важен при определении или выборе гидравлического шлангового соединения. Кроме того, фитинги и фланцы с уплотнительными кольцами имеют срок хранения, и этот срок хранения зависит от материала уплотнительного кольца и зависит от температуры, влажности и солнечного света. Уплотнительные кольца изготовлены из эластомерных материалов, таких как бутилкаучук, Buna-N, Buna-S, силикон, витон или неопрен.

Заключение

Выбор наиболее подходящих соединений для гидравлических шлангов может оказаться сложной задачей.Большинство соединений, которые вы используете для шлангов, будут либо фитингами, либо фланцами, но тип соединения будет во многом зависеть от размера шланга, давления и (по крайней мере, в некоторой степени) от того, сколько места остается для сборки соединения.

Фитинги для больших шлангов могут быть сложной задачей из-за требуемых уровней крутящего момента и места, доступного для использования гаечного ключа. Однако фитинги очень хорошо подходят для шлангов меньшего диаметра. Если шланг меньшего диаметра будет подвергаться вибрации и ударным нагрузкам, использование уплотнительного кольца будет предпочтительнее цельнометаллического фитинга.Если речь идет о шлангах большего диаметра или в условиях эксплуатации давление превышает 3 тыс. Фунтов на квадратный дюйм, то фланец, вероятно, будет лучшим вариантом.

MAC Гидравлика

Среди наших различных услуг MAC Hydraulics предлагает ремонт и замену шлангов, в том числе шланговые соединения, такие как фитинги и фланцы. Наши опытные специалисты могут помочь в выборе правильных типов гидравлических соединений для вашего оборудования. Кроме того, мы предлагаем поиск и устранение неисправностей на месте, ремонт и даже профилактическое обслуживание всех ваших гидравлических систем и компонентов.У нас есть специалисты по ремонту гидравлических систем, которые доступны круглосуточно и без выходных, чтобы помочь вам минимизировать дорогостоящие простои, а наши сервисные грузовики оснащены наиболее часто необходимыми запасными частями, включая фитинги и фланцы. Если вам нужна помощь со шлангами, соединениями, насосами, двигателями, цилиндрами или целыми гидравлическими системами, свяжитесь с MAC Hydraulics сегодня .

Как определить правильные фитинги гидравлического шланга

Если у вас изношен фитинг гидравлического шланга, вам необходимо точно определить, какой у вас тип, чтобы вы знали, что заказывать у своего поставщика.Если вы где-то записали все эти соединители, вы будете впереди всех, и у вас не будет никаких трудностей. Если вы не совсем уверены, какой тип разъема вам нужен, вам просто нужно будет определить его старомодным способом, и это потребует некоторых наблюдений и некоторых измерений.

Почему существует так много различных типов гидравлических фитингов?

Хотя могут быть сотни, если не тысячи гидравлических фитингов и соединителей, все они сводятся к трем основным типам. Эти три типа представляют собой металлические уплотнения, мягкие уплотнения или соединители с конической резьбой.Независимо от того, к какому из этих типов принадлежностей принадлежит ваша арматура, она должна удовлетворять двум условиям: она должна герметизировать и удерживать.

В некоторых случаях один и тот же механизм может выполнять обе функции, а в других случаях две разные части одного и того же механизма будут выполнять необходимые функции. Конические соединители для труб нарезаются на конус с диаметром трубы, и он изменяется по всей резьбовой части трубы, чтобы сделать соединение более плотным. Для этих типов фитингов требуется герметик, поэтому вы можете быть уверены, что не будет утечки вокруг фитинга, и это обычно достигается с помощью химического герметика или ленточного герметика.

Хотя может быть сложно правильно сориентировать коническую резьбу трубы, это очень важно сделать, потому что плохое уплотнение может привести к утечке при приложении давления. Недостаток конических трубных соединений заключается в том, что они должны быть либо припаяны, либо приварены к трубам при выполнении соединения.

Соединители с металлическими уплотнениями были изобретены в основном для того, чтобы обеспечить альтернативу разновидностям конической трубной резьбы. В этом типе используется коническая резьба в сочетании с обработанной поверхностью, чтобы обеспечить уплотнение, способное выдерживать типичное высокое давление, связанное с гидравликой.Резьба помогает достичь удерживающей способности, в то время как уплотнение обеспечивается обработанной поверхностью.

Эти типы легче ориентировать, чем конические соединители, и, как правило, они обеспечивают лучшее уплотнение без необходимости использования какого-либо дополнительного герметика. Однако они по-прежнему требуют сварки или пайки к трубке. Мягкое уплотнение, вероятно, является наиболее популярным типом, используемым сегодня, и оно имеет эластомерное уплотнение, предотвращающее утечку даже в условиях высокого давления.

Одним из больших преимуществ использования соединителей с мягким уплотнением является то, что они могут быть установлены очень быстро, что очень удобно в промышленных приложениях.Они также способны противостоять сильным вибрациям, которым подвержены многие системы, поэтому они не так часто ломаются.

Какие типы фитингов наиболее распространены?

Наиболее распространенные типы фитингов перечислены ниже вместе с кратким описанием каждого из них:

  • NPT / NPTF - наиболее часто используемый тип резьбы в Северной Америке, их можно узнать по сужающемуся внутреннему диаметру и сужающемуся внешнему диаметру, что делает фитинг самоуплотняющимся.
  • BSPT (JIS-PT) - широко известный как британский тип резьбы, это стандартные фитинги, принятые на международном уровне для герметизации концов труб и выполнения соединений.
  • Метрический конус - наиболее часто используемый тип резьбы в Европе, хорошо известный своими точными цилиндрическими внутренними и внешними диаметрами.
  • SAE Straight Thread - очень надежный и многоразовый тип резьбы, он имеет отличное уплотнение благодаря кольцевым уплотнениям с твердостью 90.
  • ISO 6149 - имеет порт O-Ring с метрической прямой резьбой, который очень полезен для приложений диагностического порта.
  • JIS-B2351 - в основном используются в качестве переходников для шлангов для оборудования, разработанного в Японии или Корее, они обычно имеют резьбу BSP
  • DIN Metric - DIN - это немецкий промышленный стандарт, популярный в Германии и большей части Европы.
  • BSPP (JIS-PF) - JIS означает японские промышленные стандарты, и эти соединители BSPP соответствуют стандартным британским размерам резьбы
  • Фланец с 4 болтами - существует ряд различных типов фланцев с 4 болтами для нормальных или тяжелых условий эксплуатации

Какие гидравлические соединения наиболее распространены?

Учитывая тот факт, что промышленное оборудование и машины разрабатываются и производятся производителями по всему миру, неудивительно, что существует бесчисленное множество различных типов фитингов и переходников.В этом огромном количестве фитингов используются различные методы уплотнения и формы резьбы, и хотя многие из них могут выглядеть одинаково или, по крайней мере, очень похоже, не так уж сложно точно определить, какой именно тип это на самом деле. Ниже показаны наиболее распространенные типы фитингов, которые могут использоваться в определенных странах мира или производителями повсюду на отдельном континенте.

  • под углом 37 градусов
  • под отбортовку под 30 градусов (метрическая система)
  • Под углом 45 градусов
  • 24 градуса без бликов (SAE)
  • 24 градуса без отбортовки (DIN)
  • под отбортовку под 30 градусов (BSPP)
  • Торцевое уплотнение с уплотнительным кольцом (ORFS)
  • Вертлюг NPSM, 60 градусов
  • 60-градусный конус (BSPP)
  • Конус 60 градусов (метрическая система)

Чтобы определить тип, с которым вы на самом деле работаете, используется простой четырехэтапный процесс.Прежде всего, вам нужно выяснить, будет ли это постоянный или многоразовый тип, а постоянные фитинги будут те, которые являются гофрированными. Их проще и быстрее прикреплять, чем фитинги многоразового использования, что делает их идеальными для применения в гидроэнергетике.

Затем вам необходимо определить соединения портов, прежде чем вы попытаетесь установить узел шланга или трубки, и эти соединения портов перечислены выше. Затем вам нужно определить конкретный метод уплотнения, и это обычно будет автоматический угол, коническая резьба или уплотнительное кольцо.После определения метода уплотнения вы должны использовать калибр седла, чтобы определить угол седла.

Последнее, что вам нужно сделать, это измерить резьбу, и это потребует использования штангенциркуля. Определив количество витков резьбы на дюйм как по внешнему, так и по внутреннему диаметру, вы сможете получить точное значение размера резьбы. Теперь, когда вы точно знаете, с каким типом вы работаете, вам будет довольно легко позвонить поставщику и заказать именно этот разъем.

Высококачественные фитинги и соединения от Sapphire Hydraulics

Если вы все еще не знаете, какие фитинги и соединения вам нужны для вашего оборудования, мы можем вам помочь.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
