Разрядники РВО-3, РВО-6, РВО-10 кВ

Разрядники вентильные РВО: РВО-3, РВО-6, РВО-10 кВ

Разрядники вентильные РВО предназначены для защиты от атмосферных перенапряжений изоляции электрооборудования переменного тока частотой 50 и 60 Гц. Изготавливаются для сетей с любой системой заземления нейтрали.

Разрядники вентильные РВО-З У1, РВО-З Т1 соответствуют ТУ 16-521.232-77 и группе IV по ГОСТ 16357-83.

Разрядники вентильные РВО-6 Н и РВО-10 Н соответствуют ТУ 16-521.022-76 и группе IV по ГОСТ 16357-83.

Условия эксплуатации вентильных разрядников РВО

Разрядники РВО предназначены для эксплуатации в районах с умеренным и тропическим климатом при температуре окружающего воздуха:

от -50 до +55° С – для разрядников типов РВО-6Н и РВО-10Н;
от -45 до +40° С – для исполнения У1;
от -10 до +50° С – для исполнения Т1.

Высота установки над уровнем моря не более 1000 м.

Относительная влажность воздуха:

не более 98% – для разрядников типов РВО-6Н и РВО-10Н;
при температуре +25° С до 100% – для исполнения У1;

при температуре +35° С до 100% – для исполнения Т1.

Конструкция и работа вентильных разрядников РВО

Вентильный разрядник РВО состоит из искровых промежутков (1) и нелинейных резисторов (2), заключенных в герметично закрытую фарфоровую покрышку (3), которая защищает внутренние элементы разрядника от воздействия внешней среды и обеспечивает стабильность характеристик.

Рабочий резистор разрядника изготовлен из спецмассы “Вилит” и обладает нелинейной вольтамперной характеристикой.

Условное обозначение вентильных разрядников РВО

В структуре условного обозначения разрядника РВО принято:

Р	– разрядник;
В	– вентильный;
О	– облегченный;
ХХ	– номинальное напряжение;
Н	– повышенной надежности;
У; Т	– климатическое исполнение;
1	– категория размещения;

Технические характеристики разрядников РВО-3, РВО-6, РВО-10 кВ

Параметр	Единица измерения	РВО-3 У1 РВО-3 Т1	РВО-6 Н	РВО-10 Н
Класс напряжения сети	кВ	3	6	10
Наибольшее допустимое напряжение	кВ	3,8	7,5	12,7
Пробивное напряжение при частоте 50 Гц в сухом состоянии и под дождём:
не менее	кВ	9	16	26
не более	кВ	11	19	30,5
Импульсное пробивное напряжение при предразрядном времени от 2 до 20 мкс, не более	кВ	20	32	48
Остающееся напряжение при волне 8 мкс, не более:
с амплитудой тока 3000А	кВ	13	25	43
с амплитудой тока 5000А	кВ	14	27	45
Ток утечки, не более	мкА	6	6	6
Токовая пропускная способность:
20 импульсов тока волной 16/40 мкс	кА	5,0	5,0	5,0
20 импульсов тока прямоугольной волной длительностью 2000 мкс	A	75	75	75
Длина пути утечки внешней изоляции, не менее	см	10	18	26
Допустимое натяжение проводов, не менее	Н	300	300	300
Высота, не более	мм	206	294	411
Масса, не более	кг	2,3	3,1	4,2

www.razrad.ru

Разрядник РВО-6 У1

Разрядники РВО-6 У1

Разрядники РВО-6 У1 вентильные облегченные предназначены для защиты от атмосферных перенапряжений изоляции электрооборудования переменного тока частотой 50 и 60 Гц. Изготавливаются для сетей с любой системой заземления нейтрали.
Разрядники РВО-6 У1 вентильные облегченные соответствуют ТУ16-521.232-77 и группе IV по ГОСТ 16357-83.

Условное обозначение разрядника РВО-6 У1

Р – разрядник
В – вентильный
О – облегченный
6 – класс напряжения в кВ
У – климатическое исполнение
1 – категория размещения

Условия эксплуатации разрядников РВО-6 У1

Разрядники РВО-6 У1 предназначены для эксплуатации в районах с умеренным и тропическим климатом.
Температура окружающего воздуха от -45 до +40° С.
Высота установки над уровнем моря не более 1000м.
Относительная влажность воздуха при температуре +28° С до 100%

Разрядник РВО-6 У1 состоит из искровых промежутков (1) и нелинейных резисторов (2), заключенных в герметично закрытую фарфоровую покрышку (3), которая защищает внутренние элементы разрядника от воздействия внешней среды и обеспечивает стабильность характеристик.
Рабочий резистор разрядника РВО-6 изготовлен из спецмассы “Вилит” и обладает нелинейной вольт-амперной характеристикой.

Технические характеристики разрядника РВО-6 У1

Наименование параметра	РВО-6 У1
Класс напряжения сети, кВ действующее	6
Номинальное напряжение, кВ действующее	7,5
Пробивное напряжение при частоте 50 Гц в сухом состоянии и под дождем, кВ действующее: – не менее – не более	16 19
Импульсное пробивное напряжение при предразрядном времени от 2 до 20 мкс, кВ – не более	32
Остающееся напряжение при волне импульсного тока 8/20 мкс, кВ, не более – с амплитудой тока 3000А – с амплитудой тока 5000А	25 27
Выпрямленное испытательное напряжение при измерении тока утечки, кВ	6
Ток утечки, мкА	6
Токовая пропускная способность: – 20 импульсов тока волной 16/40 мкс, кА – 20 импульсов тока прямоугольной волной длительностью 2000 мкс, А	5,0 75
Длина пути утечки внешней изоляции, см, – не менее	18
Допустимое тяжение проводов, Н, – не менее	300
Высота, (Н), мм, – не более	294
Масса, кг – не более	3,2

Разрядники РВО-6 У1

Условное обозначение разрядника РВО-6 У1
Р – разрядник
В – вентильный
О – облегченный
6 – класс напряжения в кВ
У – климатическое исполнение
1 – категория размещения

Условия эксплуатации разрядников РВО-6 У1

Технические характеристики разрядника РВО-6 У1

Наименование параметра	РВО-6 У1
Класс напряжения сети, кВ действующее	6
Номинальное напряжение, кВ действующее	7,5
Пробивное напряжение при частоте 50 Гц в сухом состоянии и под дождем, кВ действующее: – не менее – не более	16 19
Импульсное пробивное напряжение при предразрядном времени от 2 до 20 мкс, кВ – не более	32
Остающееся напряжение при волне импульсного тока 8/20 мкс, кВ, не более – с амплитудой тока 3000А – с амплитудой тока 5000А	25 27
Выпрямленное испытательное напряжение при измерении тока утечки, кВ	6
Ток утечки, мкА	6
Токовая пропускная способность: – 20 импульсов тока волной 16/40 мкс, кА – 20 импульсов тока прямоугольной волной длительностью 2000 мкс, А	5,0 75
Длина пути утечки внешней изоляции, см, – не менее	18
Допустимое тяжение проводов, Н, – не менее	300
Высота, (Н), мм, – не более	294
Масса, кг – не более	3,2

fsk-nsk.ru

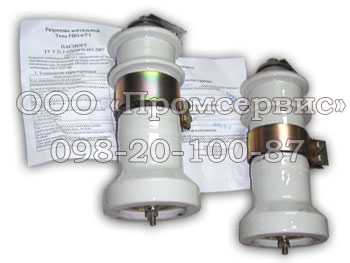

РВО-6 от производителя. Разрядник РВО-6 как надежная защита электрооборудования

Разрядники РВО-6 У1 предназначены для защиты от атмосферных перенапряжений изоляции электрооборудования переменного тока частотой 50 и 60 Гц. Перенапряжениями называют всякого рода повышения напряжения, представляющие угрозу для целости изоляции электроустановки.

Информация для заказа:
РВО-6 У1	318,00 грн
Высота, мм:	315
Диаметр, мм:	120
Вес, кг:	3,2

Класс напряжения сети, действующее значение, кВ:	6
Номинальное напряжение (Uнр), действующее значение, кВ:	7,5
Импульсное пробивное напряжение при предразрядном времени от 2 до 20 мкс, кВ, не более:	32
Ток утечки при выпрямленном напряжении, равном номинальному, мА, не более:	0,6
Длина пути утечки внешней изоляции, см, не менее:	447

Условия оплаты:	предоплата
Сроки отгрузки	1-2 дня
Службы доставки /ежедневно/	Новая почта, Ночной экспресс
– дополнительно:	Интайм, Деливери, САТ и др.
Доставка за счет:	покупателя

Защитное действие разрядника РВО-6 заключается в снижении амплитуды волны перенапряжения до значения, безопасного для изоляции защищаемой электроустановки. При повышении напряжения до определенных пределов пробиваются искровые промежутки разрядника и энергия перенапряжения отводится в землю через присоединенный к разряднику заземляющий проводник.

Принцип действия разрядника РВО

При воздействии на вентильный разрядник перенапряжений, превышающих его пробивное напряжение, происходит пробой ИП и рабочие сопротивления присоединяются к сети. При этом перенапряжение в точке установки аппарата определяется в основном падением напряжения на рабочих сопротивлениях. Оно иногда называется остающимся напряжением на разряднике (Uост). Это напряжение должно быть ? на 30 % меньше, чем допустимое напряжение на защищаемой изоляции.

Ток, протекающий через разрядник за импульсным пробоем ИП под влиянием напряжения 50 Гц, называется сопровождающим током. Этот ток ограничивается рабочим сопротивлением аппарата, величина которого резко возрастает при снижении напряжения на разряднике. При переходе тока через нуль дуга в ИП гаснет, и разрядник приходит в исходное состояние. Таким образом, ИП вентильных разрядников при отсутствии перенапряжений отделяют рабочие сопротивления от сети и подключают их в момент появления опасных для изоляции перенапряжений.

Искровые промежутки, по возможности, должны иметь горизонтальную вольт-секундную характеристику, то есть малое изменение пробивного напряжения Uпр в широком диапазоне предразрядных времен (от мкс до мс) и малый разброс Uпр. Кроме того, Uпр не должно изменяться после многократного пропускания нормированных импульсных и сопровождающих токов, а также при колебаниях температуры и воздействия тряски, ударов и вибрации. ИП должны гасить дугу сопровождающего тока , как правило, при первом переходе его через нуль.

Конструкция и принцип работы

В корпусе 8 располагаются рабочие резисторы 5, искровые промежутки 4, пружина 3 и уплотнения 2 и 6. К токоведущим частям и к заземлению разрядник вентильный РВО-6 подсоединяется через выводы 1 и 7.

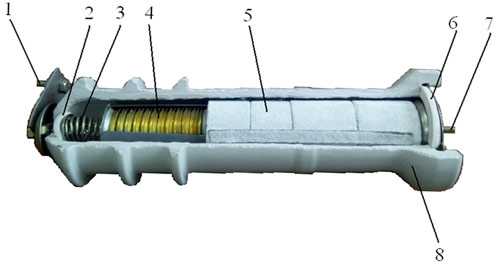

Рисунок 1 – Фото разрезанного разрядника вентильного РВО-6
1 – токоведущий вывод; 2 – уплотнение; 3 – пружина; 4 – блок искровых промежутков; 5 – рабочий резистор; 6 – уплотнение; 7 – вывод заземления; 8 – рубашка

В нормальном режиме работы ток от рабочего резистора изолируется за счет зазоров в искровых промежутках.

Это обусловлено тем, что при длительном воздействии напряжения на резистор он теряет свои свойства, и не будет работать, так как нужно. При кратковременном воздействии тока его вольт-амперная характеристика не меняется.

Когда в сети все же появляется внутреннее или грозовое перенапряжение, то искровые промежутки пропускают его через себя и уже за ними в ход идет рабочий резистор, который мгновенно уменьшает свое сопротивление и пропускает перенапряжение через себя на землю.

Техническое обслуживание

Во время работы разрядника вентильного РВО-6 нужно следить за его фарфоровой изоляцией на знак трещин или сколов.

Также нужно следить за чистотой его фарфоровой покрышки и регулярно очищать ее от грязи и пыли во избежание прохождения тока по поверхности внешней изоляции.

Внутрь корпуса недопустимо попадание влаги, потому что, это на прямую влияет на характеристики разрядника вентильного РВО-6. Проводятся профилактические испытания и во время их производится измерение тока утечки и пробивного напряжения.

Одним из признаков неправильной работы разрядника может быть потрескивание внутри его корпуса, что не есть нормальным, поскольку в обычном режиме его работа бесшумна.

Отгрузка разрядников РВО-6 У1

Каждый разрядник РВО-6 комплектуется номерным паспортом (номер разрядника указан на бирке).

Чтобы избежать повреждений фарфорового изолятора РВО-6 во время транспортировки, разрядник сначала обматывается специальной технической бумагой, а затем упаковывается в коробку защищенную в “проблемных” местах пенопластом. В коробку упаковываются два разрядника РВО-6.

ООО “Промсервис” отгружает разрядники РВО-6 со склада в Чернигове и со склада в Москве либо отправляет любой удобной вам службой доставки. Отгрузка разрядников РВО-6 осуществляется в течении двух дней после оплаты.

Контактная информация:

Контактное лицо: Василенко Сергей Васильевич
Телефон: +38-098-20-100-87
Факс: +38-0462-65-15-44
E-mail: [email protected]
Адрес: ул. Боженко, 106, Чернигов, Украина, 14005

promservis.cn.ua

Разрядник рво 6. РВО-6. Разрядник вентильный однофазный РВО-6

Разрядник РВО-6 У1

Склад на карте – Воронеж

Наш склад – Воронеж

Фактический адрес: 394028, г. Воронеж, Монтажный проезд 12б.

Склад на карте – Кемерово

Наш склад – Кемерово

Фактический адрес: 650040, г. Кемерово, ул. Баумана, 54/1.

Задайте нам вопрос о товаре

по телефону (473) 210 66 36

или в онлайн чате

Разрядник вентильный облегченный РВО-6 У1

Разрядники РВО-6 У1 предназначены для защиты от атмосферных перенапряжений изоляции электрооборудования в сетях переменного тока частотой 50 Гц напряжением 6 кВ. Разрядники РВО-6 У1 изготавливаются для сетей с любой системой заземления нейтрали.

Структура условного обозначения разрядника РВО-6 У1

Р – разрядник
В – вентильный
О – облегченный
6 – класс напряжения сети, кВ
У – климатическое исполнение по ГОСТ 15150-69
1 – категория размещения по ГОСТ 15150-69

Наличие буквы “Н” в маркировке разрядника означает, что данный разрядник повышенной надежности и долговечности.

Описание разрядника РВО-6 У1

Разрядник вентильный РВО-6 представляет собой защитный аппарат опорно-подвесного исполнения, содержащий последовательно соединенные искровые промежутки и резисторы, заключенные в герметичный фарфоровый корпус, надежно защищающий внутренние элементы разрядника от воздействия внешней среды в течение всего срока эксплуатации.

Защитное действие разрядника обусловлено нелинейной вольтамперной характеристикой резистора, а именно резким уменьшением его сопротивления при импульсных перенапряжениях. Поэтому при появлении опасного для изоляции электрооборудования импульсе перенапряжения через разрядник протекает значительный импульсный ток, а напряжение сети снижается до уровня, безопасного для изоляции защищаемого оборудования.

Технические характеристики разрядника РВО-6 У1

Наименование	Единица изм.	Значение
Класс напряжения сети	кВ	6
Наибольшее длительно допустимое рабочее напряжение, Uнр	кВдейств.	7,5
Пробивное напряжение в сухом состоянии и под дождем, min/max	кВ	16/19
Импульсное пробивное напряжение при предразрядном времени от 2 до 20 мкс, не более	кВ	32
Остающееся напряжение, при грозовом импульсе тока 8/20 мкс с амплитудой, не более:
3000	A	25
5000	A	27
Токовая пропускная способность (количество воздействий):
при импульсе тока длительностью 16/40 мкс амплитудой 5 кА	раз	20
при импульсе тока длительностью 2000 мкс амплитудой 75 А	раз	20
Длина пути утечки внешней изоляции разрядника, не менее	см	18
Допустимое тяжение проводов, не менее	H	300
Высота разрядника, не более	мм	294
Масса разрядника, не более	кг	3,1

Условия эксплуатации разрядника РВО-6 У1

Разрядники предназначены для работы в районах с умеренным климатом и промышленной атмосферой, как в закрытом помещении, так и на открытом воздухе. Рабочая температура – от -45°С до +45°С для исполнения У1 и от -10°С до +50°С для исполнения Т1. Высота установки ограничителей – не более 1000 м над уровнем моря. Относительная влажность воздуха – 100% при температуре +28°С .

Срок службы разрядника РВО-6 У1 – не менее 20 лет. Гарантийный срок – 3 года.

rsoek.ru

Разрядник РВО-6 У1

УСЛОВИЯ ЭКСПЛУАТАЦИИ РАЗРЯДНИКОВ РВО-6

Разрядники РВО-6 предназначены для эксплуатации в районах с умеренным и тропическим климатом при температуре окружающего воздуха:- от -50 до +55° С -для разрядников типов РВО-6Н;- от -45 до +40° С – для исполнения У1;- от -10 до +50°С -для типоисполнения Т1;Высота установки над уровнем моря не более 1000м. Относительная влажность воздуха:- не более 98% – – для разрядников типов РВО-6Н;- при темп

10i5.ru

Вентильный разрядник РВО-6 Н – ООО “Смартснаб”

Описание

Вентильный разрядник РВО-6 Н предназначение и сфера применения разрядников

Вентильный разрядник РВО-6 Н предназначен для защиты воздушных линий передачи электроэнергии и аппаратуры трансформаторных подстанций от кратковременных перенапряжений коммутационного или индуктивно-грозового характера. Оборудование такого типа находит применения в сетях передачи и распределения электричества на промышленных и коммунально-бытовых объектах. Разрядники рассчитаны на напряжение 6 кВ и соответствуют ГОСТ Р 53735.5 — 2009.

Особенности конструкции вентильных разрядников РВО-6 Н

Основные элементы разрядников вентильных РВО-6 – это нелинейные резисторы последовательно соединенные с искровыми промежутками. Их надежно защищает от негативного воздействия окружающей среды герметичный фарфоровый корпус, обеспечивающий необходимую стабильность характеристик изделия. Обладающие нелинейной вольтамперной характеристикой резисторы произведены из спецматериала «Вилит».

1. Искровые промежутки

2. Нелинейные резисторы

3. Герметичный фарфоровый корпус

Условия эксплуатации

Разрядники вентильные РВО-6 предназначаются для использования в следующих условиях:

температура окружающей среды находится в пределах -45⁰С…+40⁰С;
воздух не содержит взрывоопасных паров/газов и токопроводящей пыли;
относительная влажность воздушных масс при +25⁰С – 100%;
высота над уровнем моря не превышает 1000 м.

Технические характеристики разрядников РВО-6 Н

Наименование параметра	РВО-6 Н
Класс напряжения сети, кВ действующее	6
Номинальное напряжение, кВ действующее	7,5
Пробивное напряжение при частоте 50 Гц в сухом состоянии и под дождем, кВ действующее: не менее не более	16 19
Импульсное пробивное напряжение при предразрядном времени от 2 до 20 мкс, кВ — не более	32
Остающееся напряжение при волне импульсного тока 8/20 мкс, кВ, не более с амплитудой тока 3000А с амплитудой тока 5000А	25 27
Выпрямленное испытательное напряжение при измерении тока утечки, кВ	6
Ток утечки, мкА	6
Токовая пропускная способность: — 20 импульсов тока волной 16/40 мкс, кА — 20 импульсов тока прямоугольной волной длительностью 2000 мкс, А	5,0 7,5
Длина пути утечки внешней изоляции, см, — не менее	18
Допустимое тяжение проводов, Н, — не менее	300
Высота, (Н), мм, — не более	294
Масса, кг — не более	3,2

Преимущественные особенности разрядников РВО-6Н

Вентильные разрядники РВО-6 Н характеризуются высокой эффективностью, надежностью в эксплуатации и отсутствием необходимости в частом обслуживании. Для длительного использования устройств рекомендуется окрашивать головки болтов, удерживающих фланцы и крышки, чтобы на глазури фарфоровой крышки не появились железистые подтеки. При периодических осмотрах разрядников следует очищать поверхность фарфоровых крышек от пыли, так как ее наличие может привести к искажению распределения напряжения. Важным преимуществом изделия является его конкурентоспособная стоимость. Однако, несмотря на низкую стоимость, разрядники РВО-6 У1 это устройства прошлого поколения, современным решением для защиты Вашего оборудования является ограничитель ОПН-6/7,2/10/1 УХЛ1.

smartsnab.com

Разрядник РВО-6 У1 вентильный в Перми

Разрядник вентильный РВО-6 У1 относится к элементам защиты от перенапряжения, возникающего вследствие воздействия атмосферных явлений (гром, молнии). Разрядники РВО-6 рассчитаны для работы с электрическими цепями 6-го класса сетевого напряжения, номинальная величина напряжений в которых может составить 7,5 кВ.

С помощью этих предохранительных элементов поддерживается эффективная защита от атмосферного напряжения изоляции электрифицированного оборудования, которое подключено к сети переменного тока, владеющей любым типом заземления нейтрали.

Структура обозначения РВО-6

Для маркировки разрядника используется следующая структура РВО-6У1. Тут,

«Р» – указывает, что устройство является разрядником;
«В» – устройство вентильного типа;
«О» – используется облегченная конструкция;
«6» – указывает на класс напряжения;
«У1» – климатическое исполнение и класс расположения в рабочей зоне.

Эксплуатационные условия

РВО-6 У1 является устройством, рассчитанным для функционирования в регионах с умеренными климатическими условиями. Устройства рассчитаны для работы в промышленной атмосфере как в закрытых помещениях, так и открытой воздушной среде. Оптимальными температурными режимами считаются от -45⁰С до +45⁰С и влажности до 100% при Т=+28⁰С.

Особенности конструкции и использования

Вентильный разрядник является защитным аппаратом опорно-подвесного типа. Устройство содержит последовательно соединенные между собой резисторы и искровые промежутки, которые заключены в герметичном фарфоровом корпусе.

Защитная функция разрядника РВО-6 обуславливается нелинейностью вольтамперной характеристики используемых резисторов, а именно, резким уменьшением их электросопротивлений в момент импульсного перенапряжения, спровоцированного атмосферными явлениями. Благодаря таким свойствам разрядника, при перенапряжении, основной импульсный ток протекает через разрядник, а напряжение в сети падает до величины, безопасной для эксплуатируемого оборудования.

Технические данные

Показатель класса напряжения в защищаемой сети:	6 кВ
Максимальное значение рабочего напряжения:	7,5 кВ
Показатель пробивного напряжения для сухого и влажного состояния:	Min: 16 кВ Max: 19 кВ
Величина импульсного пробивного напряжения:	32 кВ
Значение допускаемого напряжения проводов:	не меньше 0,3 кН
Высота вентильного разрядника:	29,4 см
Вес устройства:	3,1 кг

perm.rkpo.ru

Разрядник РВО-6 У1 вентильный

Структура обозначения РВО-6

Для маркировки разрядника используется следующая структура РВО-6У1. Тут,

«Р» – указывает, что устройство является разрядником;
«В» – устройство вентильного типа;
«О» – используется облегченная конструкция;
«6» – указывает на класс напряжения;
«У1» – климатическое исполнение и класс расположения в рабочей зоне.

Эксплуатационные условия

Особенности конструкции и использования

Технические данные

Показатель класса напряжения в защищаемой сети:	6 кВ
Максимальное значение рабочего напряжения:	7,5 кВ
Показатель пробивного напряжения для сухого и влажного состояния:	Min: 16 кВ Max: 19 кВ
Величина импульсного пробивного напряжения:	32 кВ
Значение допускаемого напряжения проводов:	не меньше 0,3 кН
Высота вентильного разрядника:	29,4 см
Вес устройства:	3,1 кг

rkpo.ru
