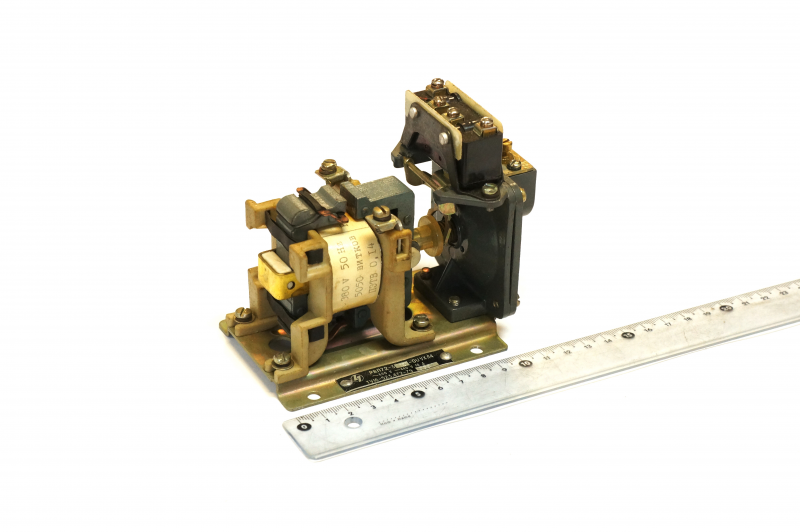

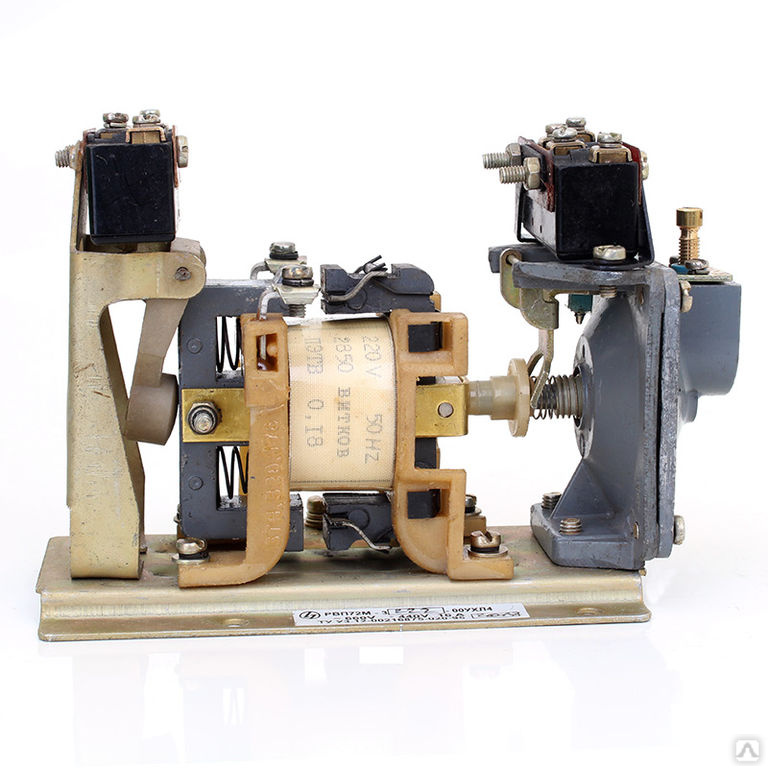

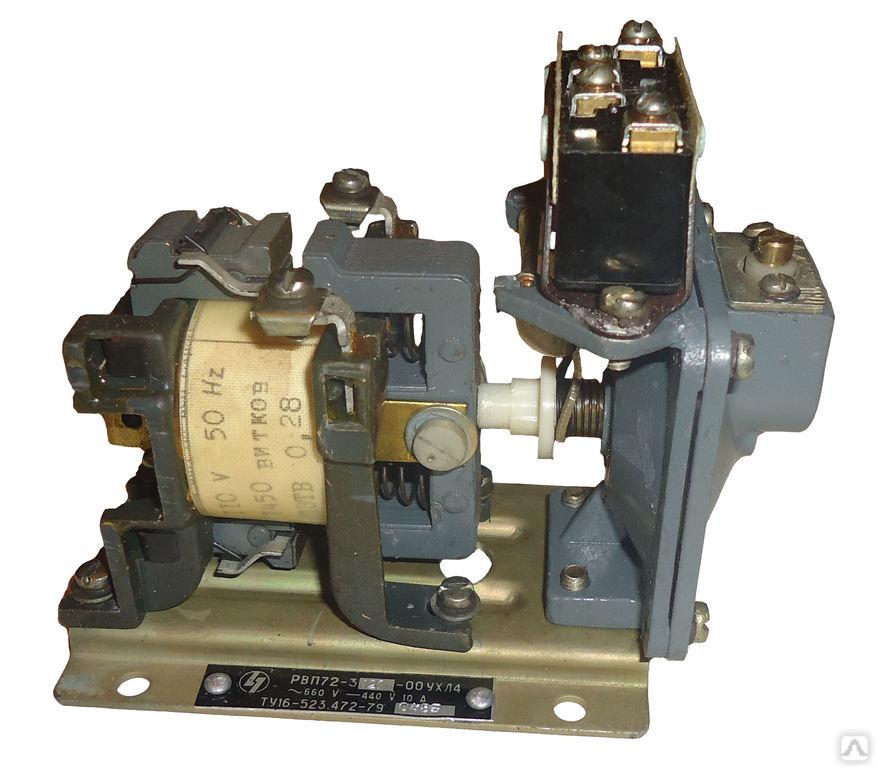

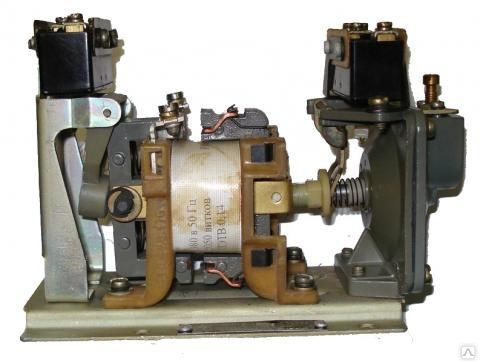

Реле времени пневматическое РВП-72

Срок доставки:

5 – 15 дней

Цена:

По запросу

Применение пневматического реле времени РВП-72 помогает обеспечить обмен командами между двумя цепями переменного тока, который происходит с запрограммированными выдержками времени. Свойства реле позволяют монтировать его на поверхности из металла или изолирующего материала.

Модельный ряд реле насчитывает пять вариантов исполнения.

В моделях реле РВП-72-3121, РВП-72-3122, укомплектованных одним пневмоэлементом, отсчет выдержек времени начинается соответственно при подаче или снятии напряжения.

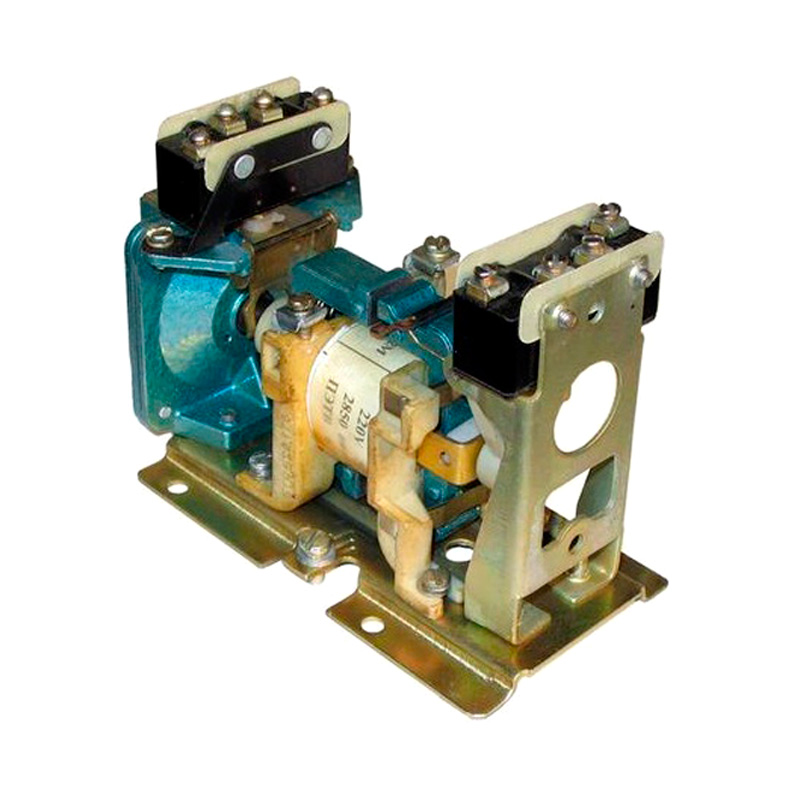

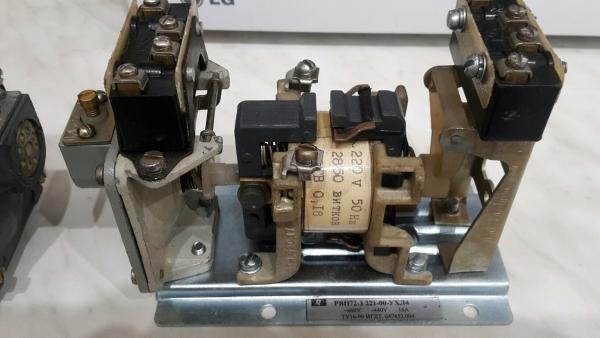

Отличие моделей реле времени РВП-72-3221, РВП-72-3222, так же работающих на одном пневмоэлементе и имеющих такую же систему начала отсчета выдержки, в наличии двух добавочных контактов мгновенного действия.

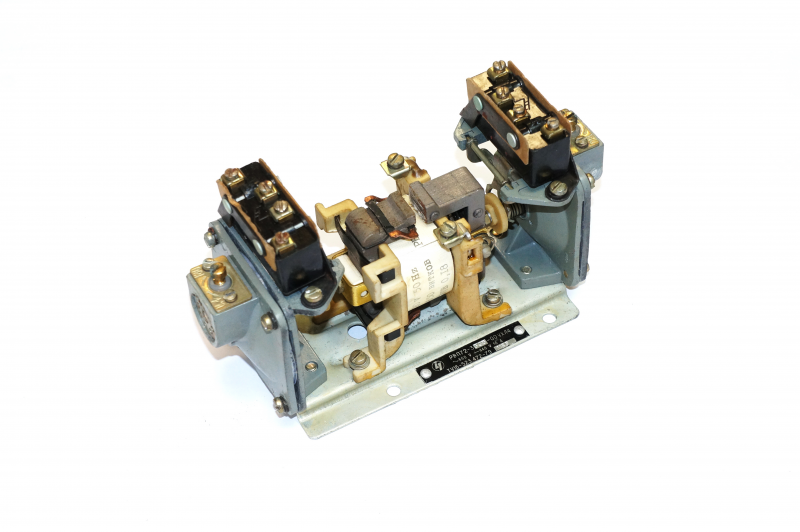

Вариант реле РВП-72-3323 – единственная модель с двумя пневматическими элементами, управляемыми общим электроприводом.

Одна создает выдержку времени при подаче, а вторая – при отключении напряжения. Изделие имеет по два замыкающих и размыкающих контакта.

Условия эксплуатации

• Пневматические реле времени данной серии изготавливаются двух исполнений – О4 и УХЛ4.
• Реле следует эксплуатировать в закрытых производственных помещениях с искусственно регулируемыми климатическими условиями.
• Окружающая среда должна быть взрывобезопасная, без содержания пыли.
• Температура окружающего воздуха должна находиться в пределах от +5°C до +45°C.

Технические характеристики

Параметр	Величина параметра для модификаций
	РВП-72 3121 РВП-72 3122	РВП-72 3221 РВП-72 3222	РВП-72 3323
Диапазон регулируемой выдержки времени	0,4 – 180 с
Потребляемая мощность	30 В·А
Ток исполнительных контактов	16 А (номинальный)
Напряжение переменного тока	12, 24, 36, 110, 115, 127, 220, 230, 240, 380, 400, 415, 440, 500, 550 и 660 В
Выходные контакты	1 замыкающий 1 размыкающий с выдержкой времени	1 замыкающий 1 размыкающий с выдержкой времени 1 замыкающий 1 размыкающий мгновенного действия	2 замыкающий 2 размыкающий с выдержкой времени
Время: возврата подготовки реле	0,4 с 2 с
Разброс выдержки времени	±10%
Износостойкость: механическая коммутационная	1 600 000 циклов 10 000 000 циклов
Вес	0,8 кг	1 кг	1,2 кг

Рис.

1 – схемы подключения реле

Рис. 2 – габаритные и установочные размеры реле

Устройство и принцип действия

Конструкционно, реле РВП-72 представляет собой общее основание, на котором смонтированы электропривод и элементы обеспечения выдержек времени (т.е. пневматические приставки). Катушка привода под воздействием напряжения через сердечник воздействует на пневмоэлемент, препятствующий срабатыванию контактов и создающий требуемую задержку времени.

Монтаж

Реле времени данной серии необходимо устанавливать на вертикальной плоскости (допустимое отклонение составляет ±5°).

Реле следует монтировать на металлическую или изоляционную панель с помощью винтов М5.

Электрический монтаж реле осуществляется медным проводом. К каждому зажиму реле может быть присоединено до 2-х проводников сечением 1,5 мм² или одного сечением 2,5 мм².

Маркировка

Название изделия содержит определенный набор символов, значение которых можно рассмотреть на схематическом обозначении реле времени РВП-72-Х1Х2Х3Х4:

• РВП — реле времени пневматическое;
• 72 — порядковый номер серии;
• Х1 — величина реле;
• Х2 — количество и исполнение контактов;
• Х3 — характеристика тока;
• Х4 — количество пневмоприставок, тип подаваемых команд.

РВП-72 3222. Реле времени пневматическое

Описание

Реле времени пневматическое РВП-72 3222 представляет собой реле с одной пневматической приставкой с началом отсчета выдержки времени после снятия напряжения питания на электромагнитный привод и дополнительными контактами (1 замыкающий и 1 размыкающий), срабатывающими без выдержки времени.

Устройство и принцип действия

Реле состоит из пневматической приставки выдержки времени, имеющей контакты с временной задержкой, и электромагнитного привода, собранных на общем основании. Пневматическая приставка времени универсальна.

В качестве коммутирующих контактов в реле РВП-72 3222 применен микровыключатель или контактное устройство, укрепленное на стойке.

Выдержка времени контролируется секундомером, включенным в цепь микровыключателя, или с помощью секундомера и индикаторной лампы путем трехкратного включения реле. При необходимости можно регулировать в процессе эксплуатации величину уставки выдержки времени вращением регулировочного винта. При значительном изменении температуры окружающей среды также необходима подрегулировка уставки выдержки времени.

При заказе реле необходимо указать номинальное напряжение катушки, выбрав из перечня изготавливаемых модификаций:

• РВП-72 660 В:
• РВП-72 550 В,
• РВП-72 500 В,
• РВП-72 440 В,
• РВП-72 415 В,
• РВП-72 400 В,
• РВП-72 380 В,
• РВП-72 240 В,
• РВП-72 230 В,
• РВП-72 220 В,
• РВП-72 127 В,
• РВП-72 115 В,
• РВП-72 110 В,
• РВП-72 36 В,
• РВП-72 24 В,
• РВП-72 12В.

Характеристики

Параметры	Значения
Номинальное напряжение катушки РВП-72 3222, В:	12, 24, 36, 110, 115, 127, 220, 230, 240, 380, 400, 415, 440, 500, 550 и 660В
Диапазон регулируемых выдержек времени, c	0,4. ..180
Номинальный ток исполнительных контактов, А	16
Потребляемая мощность, В·А, не более	30
Время возврата, с, не более	0,4
Время подготовки реле, с, не более	2
Разброс выдержки времени реле, %, не более	±10
Дополнительная погрешность от старения, %, не более	±30
Дополнительная погрешность, обусловленная изменением температуры, % от уставки, не более	±40
Механическая износостойкость, млн. циклов, не менее	10
Коммутационная износостойкость, млн. циклов, не менее	1,6
Масса, кг	1,0

Схемы

Реле времени РВП-72 3222 – габаритный чертеж

РВП-72 3222 110В – схема подключения реле

Esco 50 А переключатель с наконечниками Lpt50Brd – RV Parts Express

ESCO 50 A переключатель с наконечниками LPT50BRD

Заменяет LPT50CA от Lyght Power

Заменяет PS245L, PS245S и PS250 от Todd Engineering.

Автоматически переключается с берегового питания на генератор. Одновременно передает 2 горячих полюса и нейтраль. 30-секундная задержка, позволяющая генератору набрать скорость. Имеет механическую блокировку и боковой выключатель для предотвращения подачи питания на береговую линию, пока генератор обеспечивает питание. Разработан с реле с катушкой постоянного тока для уменьшения шума. Имеет микропереключатель на реле нейтрали, чтобы обеспечить включение нейтральных линий перед горячими линиями. Включает в себя клеммную колодку для подключения.

• Автоматически переключается со шнура питания на генератор.
Релейный узел
• для тяжелых условий эксплуатации подходит для шнура питания на 50 ампер и генератора мощностью до 12 кВт.
• Одновременная передача двух горячих полюсов и нейтрали.
• Автоматический ввод резерва ESCO 50 А с наконечниками LPT50BRD
• Задержка запуска генератора предназначена для того, чтобы генератор мог набрать скорость.
• Использует микропереключатель на реле нейтрали для включения нейтральных линий перед горячими линиями.
• Разработан с реле постоянного тока для уменьшения шума и клеммными колодками для упрощения подключения проводов.
• Быстрая и простая установка.
• Размер корпуса 8,5 X 8,5 X 4,5
• Предназначен для OEM и вторичного рынка.
• Руководство по установке и устранению неисправностей
• Схема подключения
• Плата задержки времени

Предназначен для использования в качестве электрического переключателя для автоматического переключения нескольких источников (с одного на другой), т.е. переключения с береговой линии на питание от генератора.

В первую очередь предназначен для установки вместе с генератором с номинальной мощностью не более 12 кВт, внешним шнуром питания с номинальной выходной мощностью не более 240 В переменного тока, 2 полюса, 50 А на полюс, 1 фаза, 60 Гц.

Технические характеристики:
Контакторы	Реле общего назначения DPDT 50 А
Катушка	110 В постоянного тока 2 Вт
Задержка времени	Пользовательская временная задержка, номинальное значение 30 секунд, можно обойти для мгновенного переключения.
Нокауты	Ассорти

Winnabago не будет работать с блоком управления энергопотреблением.

Автоматический ввод резерва ESCO на 50 А с наконечниками LPT50BRD — это переключатель, который можно ремонтировать в полевых условиях. Гарантия распространяется только на дефектные детали. Не возвращайте переключатель целиком, если это не указано. Необходимые инструменты: отвертки с прямым лезвием и крестообразная отвертка, гибкий гаечный ключ и измеритель переменного/постоянного тока (вольт, ом). Эти инструменты доступны в большинстве хозяйственных магазинов.

Автоматический ввод резерва LPT50BRD предназначен для использования в качестве электрического переключателя резерва для автоматического переключения нескольких источников с одного на другой. Автоматически переключается со шнура питания на генератор и включает блок реле для тяжелых условий эксплуатации

, который работает со шнуром питания на 50 ампер и генератором мощностью до 12 кВт. LPT50BRD одновременно передает два горячих полюса и нейтраль. Блок предлагает отсрочку запуска генератора до указанного времени, чтобы генератор набрал скорость. LPT50BRD оснащен реле с обмоткой постоянного тока для уменьшения шума и клеммными колодками для упрощения подключения проводов. Автоматический переключатель устанавливается быстро и легко.

Условия гарантии: 1 год
