Разъединители РВЗ
Компания Матик-Электро производит разъединители серии РВЗ-10(6)/400 (630, 1000).

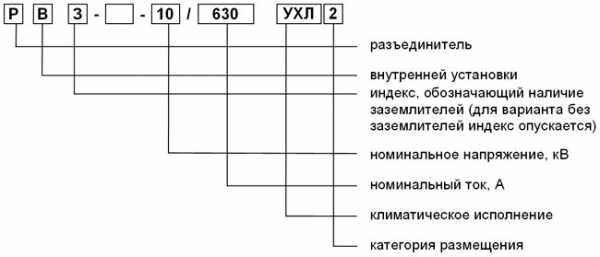

Расшифровка условного обозначения разъединителя
| I — тип исполнения разъединителей РВЗ: | I — заземляющие ножи со стороны разъемных контактов; II — заземляющие ножи со стороны шарнирных контактов; III — заземляющие ножи с обеих сторон; |
Разъединители предназначены для отключения и включения под напряжением участков электрической цепи высокого напряжения при отсутствии нагрузочного тока и изменения схемы соединения, обеспечения безопасного производства работ на отключенном участке; включения и отключения зарядных токов воздушных и кабельных линий, тока холостого хода трансформаторов и токов небольших нагрузок.
По конструкции разъединители серии РВЗ вертикально-рубящего типа и имеют трёхполюсное исполнение на общей раме. Разъединители состоят из цоколя (рамы), опорных изоляторов, контактной системы, тяговых изоляторов и заземлителей (при их наличии).
Разъединители РВЗ-10/630 IIизготовляются в исполнении УХЛ категории 2 для работы на высоте до 1000м. над уровнем моря; в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе, и имеется сравнительно свободный доступ наружного воздуха, например в палатках, кузовах, прицепах, металлических помещениях без теплоизоляции, а также в кожухе комплектного устройства или под навесом, чтобы избежать прямого воздействия и атмосферных осадков на изделия.
Управление контактными и заземляющими ножами разъединителей РВЗ производится отдельными приводами ПР-10.
В конечных положениях рукоятка привода ПР-10 удерживается фиксатором.
Кроме того, рукоятка привода ПР-10 может запираться с помощью навесного замка.
| Параметры | РВЗ-10(6)/400 УХЛ2 | РВЗ-10(6)/630 УХЛ2 | РВЗ-10(6)/1000 УХЛ2 |
|---|---|---|---|
| Номинальное напряжение (соответствующее наибольшему рабочему напряжению), кВ | 10 (12) | 10 (12) | 10 (12) |
| Номинальный ток, А | 400 | 630 | 1000 |
| Ток термической стойкости, кА | 16 | 20 | 31,5 |
| Ток электродинамической стойкости, кА | 40 | 50 | 80 |
Время протекания тока термической стойкости: – с главных ножей, с – для заземлителей, с | 3 1 | 3 1 | 3 1 |
| Масса, кг | 38 | 70 | |
Габаритные размеры, мм: – длина – ширина – высота | 660 700 430 | 660 700 434 | 600 800 470 |

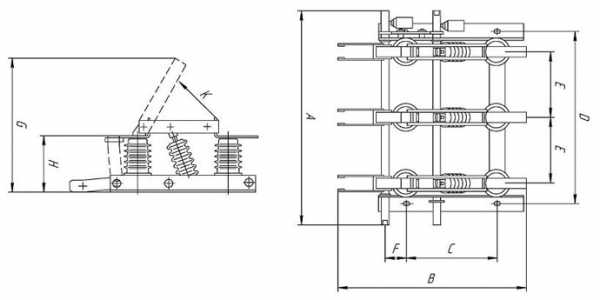

Параметры, габаритные и установочные размеры разъединителя
| Обозначение типоисполнения | Вариант, фир/ра | Размеры | Масса | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| E | D | A | C | H | G | B | F | K. не менее | |||
| РВ 10/1000 (ПчО) УЗ | – | 200 | 515 | 645 | 280 | 186 | 418 | 595 | – | 120 | 29 |
| РБ 10/400 |ПЛ: УЗ | 180 | 415 | 25 | ||||||||
| рв ю/630 тл) уз | 182 | 415 | 27 | ||||||||
| РВЗ 10/1000 I (П.Л)УЗ | I вариант -заземляющие ножи со стороны разъемных контактов | 186 | 418 | 60 | 34 | ||||||
| РВЗ 10/630 КП.Л) УЗ | 182 | 415 | 60 | 26 | |||||||
| РВЗ 10/4001 (П.П) УЗ | 180 | 415 | |||||||||
| РВЗ 10/1000 II (П.Л)УЗ | II вариант -заземляющие ножи со стороны шарнирных контактов | 186 | 418 | 60 | 34 | ||||||
| РВЗ 10/630 II (ПТ|) УЗ | 182 | 415 | 60 | 26 | |||||||
| РВЗ 10/400II (П,Л)УЗ | 180 | 415 | 26 | ||||||||
| РВЗ 10/1000 III (П.П) УЗ | III вариант с заземляющие ножи с двух сторон | 186 | 418 | 735 | 60 | 39 | |||||
| РВЗ 10/630 III (П.П) УЗ | 182 | 415 | 60 | 36 | |||||||
| РВЗ 10/400 III (П.Л)УЗ | 180 | 415 | 60 | 33 | |||||||
*Примечание: (П,Л) – рычаги присоединения с правой или левой стороны
| Серия разъединителей | Норма | ||||||
|---|---|---|---|---|---|---|---|
| Наименование параметра | |||||||
| Напряжение к В | Номинальный ток, А | Устойчивость при сквозных токах короткого замыкания, кА | | ||||
| номинальное | наибольшее | амплитуда предельного сквозного тока | предельный ток термической устойчивости в течение | ||||
| для главных ножей 4 с | для заземляющих ножей 1с | ||||||
| РВ | 10 | 11 | 400 | 40 | 16 | – | |
| 10 | 11 | 630 | 50 | 20 | – | ||
| 10 | 11 | 1000 | 80 | 31,5 | – | ||
| РВЗ | 10 | 11 | 400 | 40 | 16 | 16 | |
| 10 | 11 | 630 | 50 | 20 | 20 | ||
| 10 | 11 | 1000 | 80 | 31,5 | 31,5 | ||
www.matic.ru
Разъединители РВЗ – продукция компании «ВЛ Комплекс»
Назначение разъединителей РВЗ, РВ
Аббревиатура РВЗ расшифровывается, как: разъединитель внутренней установки, снабженный заземляющими ножами. Назначение данных высоковольтных устройств заключается в том, чтобы создавать видимый разрыв цепи, который призван повысить степень безопасности обслуживающего персонала. Разъединители РВЗ также используются для включения и выключения участков цепи, находящихся под высоким напряжением. Помимо этого, их эксплуатируют, для того чтобы включать и отключать зарядные токи кабельных, а также воздушных линий и ток холостого хода трансформаторов. Разъединитель – незаменимое устройство как в промышленных, так и в городских электросетях.
Устройство разъединителя РВЗ, РВ
Принципиально, конструкция разъединителя РВЗ практически ничем не отличается от РНЛД. У него также имеется рама, на которую устанавливаются остальные элементы, как то: рычаг, болт заземления, опорные изоляторы ИОР-10-3,75 УХЛ2, тяговые изоляторы ИТГР-10-7,5-65 УХЛ2, контактные ножи, контакты и др. Управление разъединителем осуществляется при помощи специального привода, который поставляется в комплекте с устройством. РВ отличается от РВЗ тем, что у него нет контактных ножей, которые могут быть размещены с обеих сторон, со стороны шарнирных контактов или же со стороны разъемных контактов.
Высоковольтные разъединители внутренней установки типа РВ, РВО, РВЗ, РВФЗ, РЛВО совместно с приводом ПР-10 предназначены:
- Для включения и отключения под напряжением участков электрической цепи напряжением до 10 кВ при отсутствии нагрузочного тока, или для изменения схемы соединения
- Для включения и отключения зарядных токов воздушных и кабельных линий, токов холостого хода трансформаторов и токов небольших нагрузок
- Для безопасного производства работ на отключенном участке
- Заземлители ЗР предназначены для заземления токоведущего контура при условии отсутствия напряжения и обеспечивает безопасное производство работ на отключенном участке электрической цепи.
По сравнению с аналогичными изделиями разъединители производства ОАО «НВА» обладают высокой надежностью. Сборно-сварная конструкция обеспечивает высокую надежность срабатывания блокировок, улучшения обслуживания и ремонта изделий. Все элементы контактной системы покрыты сплавом олово-висмут с блескообразующей добавкой.
Устанавливаются:
- Непосредственно на строительных конструкциях
- В наземных стационарных комплектных устройствах
- Вводно-распределительные устройства жилых, общественных и промышленных зданий, шкафы и пункты распределительные, КТП, открытые подстанции, КРУ, КРУН и КСО, шкафы и ящики управления
Сфера использования разъединителей РВЗ, РВ
В отличие от разъединителей наружной установки, разъединители РВЗ используются в различных помещениях, например: в распределительных шкафах и шкафах управления, в металлических боксах без теплоизоляции, в кузовах специализированных автомобилей, под навесами и т.д. Номинальное напряжение сети, в которой используется разъединитель РВЗ, должно составлять 10 киловольт. Максимально напряжение может доходить до 12 киловольт.
Условия эксплуатации разъединителей РВЗ, РВ
Существует ряд условий, при которых должна проходить эксплуатация разъединителей РВЗ. При соблюдении этих условий можно с уверенностью рассчитывать на то, что устройство проработает весь срок, указанный в техническом руководстве. Далее рассмотрим вышеупомянутые условия:
- Температура воздуха, при которой эксплуатируется разъединитель РВЗ, не должна быть не ниже минус 60°C и не выше плюс 45°C в помещении, которое лишено климат-контроля;
- Высота установки разъединителя не может превышать 1000 метров над уровнем моря;
- Разъединитель РВЗ необходимо защищать от попадания пыли, грязи и воды;
- Окружающая среда должна быть невзрывоопасной;
- В атмосфере не должно быть токопроводящей пыли и агрессивных паров, которые при определенной концентрации могут привести к разрушению изоляции и металла.
Срок эксплуатации разъединителей РВЗ, РВ
Разъединители РВЗ, РВ представляют собой надежные приборы, которые изготавливаются из качественных материалов, обработанных покрытием, которое защищает оборудование от коррозии. Если регулярно проводить профилактические мероприятия и не забывать о плановых ремонтах устройств, то они могут прослужить до списания не менее 25-ти лет. Гарантийный срок работы на разъединители РВЗ обычно составляет не менее 2-х лет с момента сдачи оборудования в эксплуатацию.

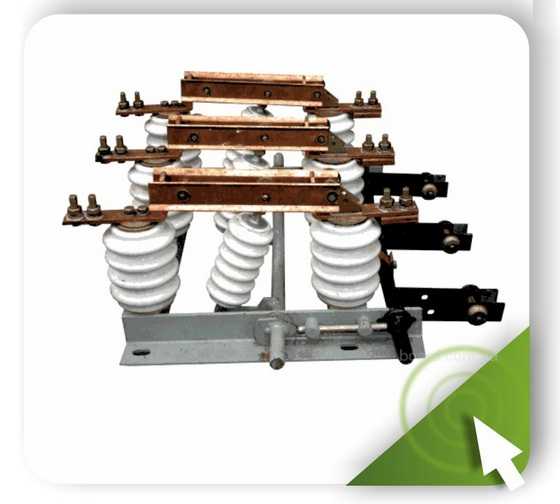

Разъединитель РВЗ 10/400
Разъединители РВЗ-10/400 применяются внутри различных электроустановок: в шкафах управления, распределительных шкафах, работающих под напряжением до 10 кВ. Их предназначение – отключать участки цепи, находящиеся без нагрузки, создавая тем самым видимый разрыв на линии. Это необходимо для соблюдения безопасности работающего на отключенном участке персонала.
Обозначение разъединителей РВЗ-10/400
Аббревиатура РВЗ означает, что данный Р – разъединитель, предназначен для В – внутренней установки и оснащен З – заземляющими ножами, установленными на валу, закрепленном на раме разъединителя.
Следующие цифры показывают номинальное напряжение в киловольтах при котором может
работать разъединитель – 10 кВ и номинальный ток, в амперах, который могут выдержать
рабочие ножи контактной группы – 400А.
Климатическое исполнение этого разъединителя УХЛ2, он предназначен для работы как
в умеренном – У, так и в холодном – ХЛ климате, при условии установки на площадках,
где нет прямого попадания осадков – 2. Римская цифра I показывает, что заземляющие
ножи разъединителя располагаются со стороны установки разъемных контактов.
| Марка | РВЗ-10/400 |
| Напряжение, кВ | 10 |
| Номинальный ток, А | 400 |
| Количество полюсов | 3 |
| Масса, кг | 30 |
| Категория установки | Внутренняя |
Разъединитель РВЗ 10/630
Разъединители РВЗ-10/630 применяются внутри различных электроустановок: в шкафах управления, распределительных шкафах, работающих под напряжением до 10 кВ. Их предназначение – отключать участки цепи, находящиеся без нагрузки, создавая тем самым видимый разрыв на линии. Это необходимо для соблюдения безопасности работающего на отключенном участке персонала.
Обозначение разъединителей РВЗ-10/630
Аббревиатура РВЗ означает, что данный Р – разъединитель, предназначен для В – внутренней установки и оснащен З – заземляющими ножами, установленными на валу, закрепленном на раме разъединителя.
Следующие цифры показывают номинальное напряжение в киловольтах при котором может работать разъединитель – 10 кВ и номинальный ток, в амперах, который могут выдержать рабочие ножи контактной группы – 630А.
Климатическое исполнение этого разъединителя УХЛ2, он предназначен для работы как в умеренном – У, так и в холодном – ХЛ климате, при условии установки на площадках, где нет прямого попадания осадков – 2. Римская цифра I показывает, что заземляющие ножи разъединителя располагаются со стороны установки разъемных контактов.
| Марка | РВЗ-10/630 |
| Напряжение, кВ | 10 |
| Номинальный ток, А | 630 |
| Масса, кг | 40 |
| Категория установки | Внутренняя |
Разъединитель РВЗ 10/1000
Разъединители РВЗ-10/1000 применяются внутри различных электроустановок: в шкафах управления, распределительных шкафах, работающих под напряжением до 10 кВ. Их предназначение – отключать участки цепи, находящиеся без нагрузки, создавая тем самым видимый разрыв на линии. Это необходимо для соблюдения безопасности работающего на отключенном участке персонала.
Обозначение разъединителей РВЗ-10/1000
Аббревиатура РВЗ означает, что данный Р – разъединитель, предназначен для В – внутренней установки и оснащен З – заземляющими ножами, установленными на валу, закрепленном на раме разъединителя.
Следующие цифры показывают номинальное напряжение в киловольтах при котором может работать разъединитель – 10 кВ и номинальный ток, в амперах, который могут выдержать рабочие ножи контактной группы – 1000А.
Климатическое исполнение этого разъединителя УХЛ2, он предназначен для работы как в умеренном – У, так и в холодном – ХЛ климате, при условии установки на площадках, где нет прямого попадания осадков – 2. Римская цифра I показывает, что заземляющие ножи разъединителя располагаются со стороны установки разъемных контактов.
| Марка | РВЗ-10/1000 |
| Напряжение, кВ | 10 |
| Номинальный ток, А | 1000 |
| Масса, кг | 40 |
| Категория установки | Внутренняя |
www.vlk-nn.ru
Разъединители РВЗ (10/200 РВЗ 10/400 РВЗ 10/630 РВЗ 10/1000) с приводом ПР-10 внутренней установки.
Основные характеристики, Назначение и область применения
Разъединители РВЗ внутренней установки предназначены:
- Для отклфючения и включения под напряжением участков электрической цепи высокого напряжения при отсутствии нагрузочного тока и для изменения схемы соединения;
- Для обеспечения безопасного производства работ на отключенном участке;
- Разъединители РВЗ предназначены для включения и отключения зарядных токов воздушных и кабельных линий, тока холостого хода трансформаторов и токов небольших нагрузок.
Разъединители РВЗ имеют один или два вала с заземляющими ножами.
Для управления каждым заземляющим валом необходим отдельный привод.
В разъединителях РВЗ предусмотрена механическая блокировка между валом основных ножей и валом заземляющих ножей, исключающая ошибочное включение.
Разъединители РВЗ применяются в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха, например в палатках, кузовах, прицепах, металлических помещениях без теплоизоляции, а также в кожухе комплектного устройства или под навесом, чтобы избежать прямого воздействия солнечной радиации и атмосферных осадков на изделия.
Помещение, в котором устанавливаются разъединители РВЗ и приводы ПР-10, должно быть закрытым, взрыво- и пожаробезопасным, не содержащим агрессивных газов и паров в концентрациях, разрушающих изоляцию и защитные покрытия. Привод ПР-10 – рычажный механизм, предназначенный для ручного включения и отключения разъединителей.
Разъединители РВЗ изготавливаются в исполнениях УХЛ2 и предназначены для работы в следующих номинальных условиях: высота над уровнем моря – до 1000 м; температура окружающего воздуха – от минус 40 до +40°С; верхнее значение относительной влажности воздуха – 100% при температуре +25°С (с конденсацией влаги).
Структура условного обозначения
|
Расшифровка условного обозначения разъединителя РВЗ-10/400 I УХЛ2: |
|
|
РВЗ – Разъединитель внутренней установки с заземляющими ножами |
|
|
I – тип исполнения: |
I – заземляющие ножи со стороны разъемных контактов |
|
УХЛ2 – климатическое исполнение и категория размещения по ГОСТ 15150-69 |
|
Технические характеристики
|
Серия |
Напряжение, кВ |
Номинальный ток, А |
Устойчивость при сквозных токах короткого замыкания, кА | |||
|---|---|---|---|---|---|---|
|
номинальное |
наибольшее |
Наибольший пик |
Ток термической стойкости | |||
|
в течение 3 с (гладкие ножи) |
в течение 1 с (заземленные ножи) | |||||
|
РВЗ 10/400 |
10 |
12 |
400 |
41 |
16 |
16 |
|
10 |
12 |
630 |
52 |
20 |
20 |
|
|
10 |
12 |
1000 |
81 |
31,5 |
31,5 |
|

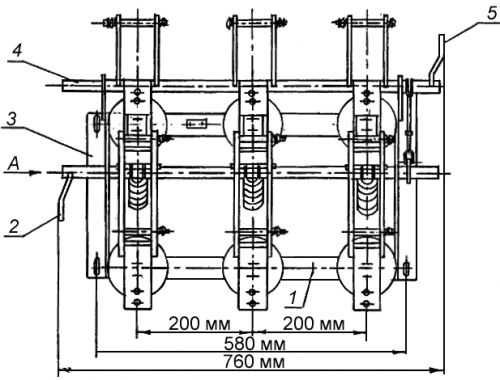

1 – болт заземления, 2 – рычаг, 3 – рама, 4 – вал заземления, 5 – рычаг, 6 – изолятор опорный, 7 – тяга изоляционная, 8 – контакт, 9 – нож контактный
Разъединители РВЗ отличаются от разъединителей РВ тем, что имеют заземляющие ножи которые могут располагаться со стороны шарнирных контактов, со стороны разъемных контактов и с обеих сторон. Заземляющие ножи смонтированы на дополнительном валу, который укреплен в общей раме разъединителя. Между валом основных ножей и валом заземляющих ножей предусмотрена механическая блокировка, исключающая одновременное включение контактных и заземляющих ножей. Управление разъединителем и ножами заземления производится отдельными приводами ПР-10.

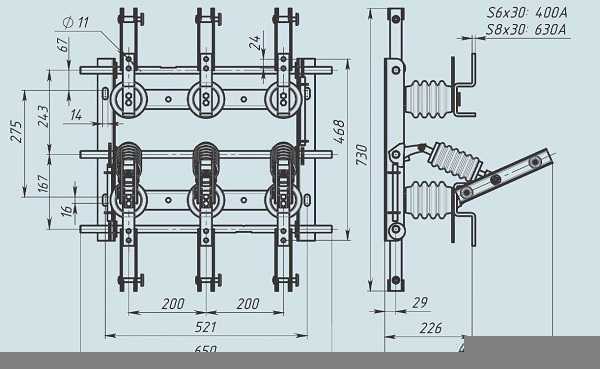

Габаритные размеры РВЗ 10/630 II УХЛ2

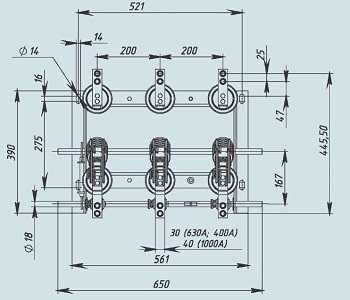

Габаритные размеры РВЗ 10/1000 III УХЛ2
Основные конструктивные исполнения РВЗ
|
Расположение заземляющих ножей |
Обозначение исполнения |
Масса, кг | |
|---|---|---|---|
|
Фарфоровые изоляторы |
Полимерные изоляторы |
||
|
I вариант – заземляющие ножи со стороны разъемных контактов |
РВЗ 10/400 I УХЛ2 |
28-34 |
24-30 |
|
РВЗ 10/630 I УХЛ2 |
|||
|
РВЗ 10/1000 I УХЛ2 |
|||
|
II вариант – заземляющие ножи со стороны шарнирных контактов |
РВЗ 10/400 II УХЛ2 |
28-34 |
24-30 |
|
РВЗ 10/630 II УХЛ2 |
|||
|
РВЗ 10/1000 II УХЛ2 |
|||
|
III вариант – заземляющие ножи с двух сторон |
РВЗ 10/400 III УХЛ2 |
32-38 |
28-34 |
|
РВЗ 10/630 III УХЛ2 |
|||
|
РВЗ 10/1000 III УХЛ2 |
|||
uztt.ru
Разъединители высоковольтные РВ, РВЗ, РВФЗ, РВО
Соответствуют ГОСТ Р 52726-2007. Предназначены для включения и отключения участков электрической цепи напряжением до 10 кВ, с номинальным током 400 А, 630 А и 1000 А. Высоковольтные разъединители РВ, РВЗ, РВФЗ, РВО, служат для создания видимого разрыва, отделяющего выведенное из работы оборудование от токопроводящих частей, находящихся под напряжением. Разъединители не имеют дугогасительных устройств и поэтому предназначены для включения и отключения электрических цепей при отсутствии тока нагрузки.
Сборно-сварная конструкция разъединителя. Наличие механической блокировки на приводах. Токоведущие элементы изготовлены из высококачественной меди марки Ml. Контактная система рубящего типа с видимым разрывом цепи. Широкий выбор типоисполнений: по номинальному току, по количеству полюсов, по варианту расположения заземляющих ножей.
Срок службы – 25 лет. Гарантия 5 лет. Температура эксплуатации: от -45С до +45С.
Структура условного обозначения разъединителей высоковольтных РВ, РВЗ и РВФЗ
Разъединитель высоковольтный РВФЗ-10/Х1Х2Х3-Х4-Х5-Х6Х7-Х8Х9Х10Х11-КЭАЗ
| Разъединитель высоковольтный | – Группа изделий |
| РВ | – Серия (Разъединитель внутренний) |
| Ф | – Наличие проходных изоляторов |
| 3 | – Наличие заземлителей |
| 10 | – Номинальное напряжение, кВ |
| Х1Х2Х3 | – Номинальный ток А: 400,630,1000 |
| X4 | – Расположение заземляющих ножей (для РВЗ и РВФЗ): I – со стороны разъемных контактов; II – со стороны шарнирных контактов; III – с двух сторон |
| X5 | – Расположение проходных изоляторов (для РВФЗ): I – со стороны разъемных контактов; II – со стороны шарнирных контактов; III – с двух сторон |
| X6X7 | – Покрытие каркаса: И1- каркас оцинцован; И2- каркас окрашен |
| Х8Х9Х10Х11 | – Климатическое исполнение и категория размещения по ГОСТ 15150: УХЛ2 и УЗ |
| КЭАЗ | – Торговая марка |
Пример записи условного обозначения разъединителя высоковольтного типа РВФЗ на номинальное напряжение 10 кВ, номинальный ток 630 А, с заземляющими ножами и проходными изоляторами со стороны шарнирных выводов, с оцинкованным каркасом, климатического исполнения УЗ: Разъединитель высоковольтный РВФЗ-10/630-11-И-И1-УЗ-КЭАЗ
Структура условного обозначения разъединителя высоковольтного РВО
Разъединитель высоковольтный РВО-10/Х1Х2Х3Х4-Х5Х6-Х7Х8Х9Х10-КЭАЗ
| Разъединитель высоковольтный | – Группа изделий |
| РВО | – Серия (Разъединитель внутренний однополюсный) |
| 10 | – Номинальное напряжение, кВ |
| Х1Х2Х3Х4 | – Номинальный ток, А: 400,630,1000 |
| Х5Х6 | – Покрытие каркаса: И1 – каркас оцинкован; И2 – каркас окрашен |
| Х7Х8Х9Х10 | – Климатическое исполнение и категория размещения: УХЛ2 и УЗ |
| КЭАЗ | – Торговая марка |
Пример записи условного обозначения разъединителя высоковольтного типа РВО на номинальное напряжение 10 кВ, номинальный ток 630 А, с окрашенным каркасом, климатического исполнения УЗ: Разъединитель высоковольтный РВО-10/630-И2-УЗ-КЭАЗ
Технические характеристики
| Наименование параметра | Значение |
| Число полюсов | 1,3 |
| Номинальное напряжение, UH0M/UHp, кВ | 10/12 |
| Номинальный ток, 1ном, А | 400, 630,1000 |
| Предельный токтермической стойкости, 1т, кА | 400 А-16 630 А-20 1000 А-31,5 |
| Ток электродинамической стойкости, 1д, кА | 400 А- 41 630 А-52 1000 А-80 |
| Электрическое сопротивление главной цепи контура, Ом | 104×10-‘ |
| Номинальная частота, Гц | 50/60 |
| Климатическое исполнение | УЗ.УХЛ2 |
| Степень защиты | 1Р00 |
Ассортимент
| Разъединители высоковольтные на номинальное напряжение до 10кВ и ток до 1000А серии РВ | |
| Артикул | Наименование |
| 145589 | Разъединители высоковольтные РВ-10/1000-И2-У3 |
| 145588 | Разъединители высоковольтные РВ-10/400-И2-У3 |
| 143864 | Разъединители высоковольтные РВ-10/630-И2-У3 |
| 145578 | Разъединители высоковольтные РВЗ-10/1000-III-И2-У3 |
| 143865 | Разъединители высоковольтные РВЗ-10/1000-II-И2-У3 |
| 145577 | Разъединители высоковольтные РВЗ-10/1000-I-И2-У3 |
| 143858 | Разъединители высоковольтные РВЗ-10/400-II-И2-У3 |
| 145576 | Разъединители высоковольтные РВЗ-10/400-I-И2-У3 |
| 143861 | Разъединители высоковольтные РВЗ-10/630-III-И2-У3 |
| 143859 | Разъединители высоковольтные РВЗ-10/630-II-И2-У3 |
| 143860 | Разъединители высоковольтные РВЗ-10/630-I-И2-У3 |
| 145581 | Разъединители высоковольтные РВО-10/400-И2-У3 |
| 145587 | Разъединители высоковольтные РВО-10/630-И2-У3 |
| 145580 | Разъединители высоковольтные РВФ-10/1000-II-И2-У3 |
| 145579 | Разъединители высоковольтные РВФ-10/630-II-И2-У3 |
| 143866 | Разъединители высоковольтные РВФЗ-10/1000-II-II-И2-У3 |
| 143862 | Разъединители высоковольтные РВФЗ-10/630-II-II-И2-У3 |
| Аксессуары для высоковольтных разъединителей РВ | |
| Артикул | Наименование |
| 145602 | Заземлитель ЗР-10/1000-У3 |
| 145600 | Заземлитель ЗР-10/400-У3 |
| 145601 | Заземлитель ЗР-10/630-У3 |
| 220283 | Комплект двух приводов ПР-10-У3 |
Габаритные, установочные и присоединительные размеры
Разъединитель высоковольтный РВ
| Типоисполнение | Масса, кг |
| РВ-10/400-УЗ | 25 |
| РВ-10/630-УЗ | 26 |
| РВ-10/1000-УЗ | 28 |
Разъединитель высоковольтный РВЗ, заземляющие ножи со стороны разъемных контактов
| Типоисполнение | Масса, кг |
| РВЗ-10/400-1-У5 | 18 |
| РВЗ-10/630-1-УЗ | 28 |
| РВЗ-10/1000-1-УЗ | 30 |
Разъединитель высоковольтный РВЗ, заземляющие ножи со стороны шарнирных контактов
| Типоисполнение | Масса, кг |
| РВЗ-10/400-М-УЗ | 18 |
| РВЗ-10/630-М-УЗ | 28 |
| РВЗ-10/1000-М-УЗ | 30 |
Разъединитель высоковольтный РВЗ, заземляющие ножи с двух сторон
| Типоисполнение | Масса, кг |
| РВЗ-10/630-Ш-УЗ | 40 |
| РВЗ-10/1000-Ш-УЗ | 42 |
Разъединитель высоковольтный РВФЗ, с заземляющими ножами со стороны шарнирных контактов
| Типоисполнение | Масса, кг |
| РВФЗ-10/630 -И-И-УЗ | 31 |
| РВФЗ-10/1000-М – М-УЗ | 40 |
Разъединитель высоковольтный РВО
| Типоисполнение | Масса, кг |
| |РВО-10/400-У5 | 6,5 | |
| РВО-10/630-УЗ | 7 |
Заземлитель ЗР
| Типоисполнение | Масса, кг |
| ЗР-10/400-УЗ | 8 |
| ЗР-10/630-УЗ | 12 |
| ЗР-10/630-УЗ | 14 |
Привод ПР-10
Руководство по эксплуатации РВ, РВЗ, РВФЗ, РВО (.pdf, 1,12Мб)
Каталог РВ, РВЗ, РВФЗ, РВО (.pdf, 5,07Мб)
www.et-energy.ru
Разъединитель РВЗ 10/400(630,1000) I (II) (III)-УХЛ 2
Назначение
Разъединители серии РВЗ на номинальное напряжение 10 кВ токи 400, 630 и 1000 А предназначены для включения и отключения обесточенных участков электрической цепи, находящихся под напряжением, а также заземления отключенных участков при помощи заземлителей.
Конструкция
По конструкции разъединители серии РВЗ вертикально-рубящего типа и имеют одно и трехполюсное исполнение на общей раме.
Разъединители состоят из цоколя (рамы), опорных изоляторов, контактной системы, тяговых изоляторов и заземлителей (при их наличии).
На раме разъединителя расположен приводной вал с рычагами, предназначенный для оперирования контактными ножами.
При наличии заземлителей на цоколе ближайшего к приводу разъединителя устанавливается механическая блокировка, препятствующая включению заземлителей при включенных главных ножах и наоборот.
Заземлители состоят из стальных пластин, приваренных к валу, и закрепленных на них медных ламелей. При включении заземлителей ламели входят в контакт, выполненный в виде шины, закрепленной под неподвижным контактом.
Контактное давление в осевом и разъемном контактах осуществляется пружинами.
Главные ножи управляются ручным приводом ПР-ЗУЗ или электро двигательным приводом ПД—14УХЛ1.
Заземлители управляются ручным приводом ПР-ЗУЗ.
Структура условного обозначения
Расшифровка условного обозначения разъединителя РВЗ-10/400 I УХЛ2:
РВЗ — Разъединитель внутренней установки с заземляющими ножами
10 — номинальное напряжение, кВ
400 — номинальный ток, А
I — тип исполнения:
I — заземляющие ножи со стороны разъемных контактов
II — заземляющие ножи со стороны шарнирных контактов
III — заземляющие ножи с обеих сторон.
УХЛ2 — климатическое исполнение и категория размещения по ГОСТ 15150-69
Технические характеристики
vzeo.ru
Разъединители РВЗ-10/630 III УХЛ2 Алматы
Разъединители РВЗ-10/630 III УХЛ2 Коренево
|
Разъединитель РВЗ-10/630 III УХЛ2 Расшифровка условного обозначения разъединителя РВЗ-10/630 III УХЛ2: РВЗ – Разъединитель внутренней установки с заземляющими ножами; 10 – номинальное напряжение, кВ; 630 – номинальный ток, А; I – тип исполнения разъединителей РВЗ: I – заземляющие ножи со стороны разъемных контактов; II – заземляющие ножи со стороны шарнирных контактов; III – заземляющие ножи с обеих сторон;
|
Технические характеристики:
Марка: РВЗ-10/630 I I I
Напряжение: 10 кВ
Номинальный ток: 630А
Категория установки:Внутренняя
Масса: 40 кг
|
Разъединители РВЗ-10/630 I I I УХЛ2 внутренней установки предназначены:
Разъединители РВЗ-10/630 I I I изготовляются в исполнении УХЛ категории 2 для работы на высоте до 1000м. над уровнем моря; в помещениях где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха, например в палатках, кузовах, прицепах, металлических помещениях без теплоизоляции, а также в кожухе комплектного устройства или под навесом, чтобы избежать прямого воздействия и атмосферных осадков на изделия. |
Устройство и принцип работы разъединителя РВЗ-10/630 I I I УХЛ2
Трехполюсные разъединители РВЗ-10/630 I I I УХЛ2 представляют собой три токопровода, установленных на одной раме с основным валом и приводным рычагом. При вращении вала разъединителя РВЗ-10/630 I I I УХЛ2 с помощью привода происходит одновременное отключение или включение трех контактных ножей. Токопровод состоит из двух неподвижных контактов и подвижных контактных ножей. Неподвижный контакт представляет собой медную шину согнутую под углом 90о. Подвижный контакт состоит из двух медных полос, расположенных на некотором расстоянии друг от друга. Для жесткости пластинам ножа придана коробчатая форма. Сторона неподвижного контакта используется для крепления контакта к колпачку опорного изолятора, а также для крепления подводящей шины, а другая при включении ножа входит в зазор между его пластинами. Пластины контактного ножа прижимаются к боковым поверхностям неподвижного контакта посредством пружин. Контактный нож может поворачиваться вокруг оси, закрепленной на неподвижном контакте. Втулка ограничивает сближение пластин контактного ножа при отключенном положении разъединителя. При каждом повороте контактного ножа сила трения, возникающая между его пластинами и неподвижным контактом, способствует удалению окислов с их контактных поверхностей.

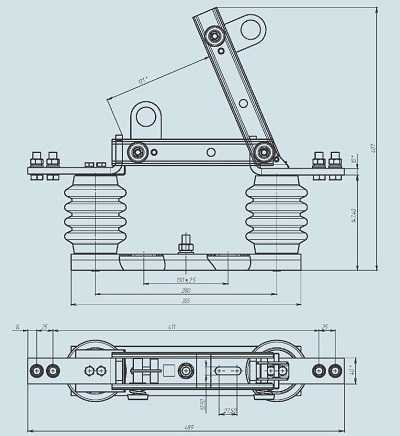

Разъединитель РВЗ-10/630 I I I УХЛ2, вид сбоку.
Разъединитель РВЗ-10/630 I I I УХЛ2, вид сверху.
Изоляция разъединителя РВЗ-10/630 I I I УХЛ2 состоит из опорных изоляторов ИОР-10-3,75 УХЛ2 и тяг изоляционных ИТГР-10-7,5-65 УХЛ2.
Разъединители РВЗ-10/630 I I I УХЛ2 отличаются от РВ-10/630 УХЛ2 тем, что имеют заземляющие ножи. На разъединителе РВЗ-10/630 I I I УХЛ2 заземляющие ножи установлены со стороны разъемных контактов.
Заземляющие ножи смонтированы на дополнительном валу, который укреплен на общей раме разъединителя. Рама разъединителя РВЗ-10/630 I I I УХЛ2 представляет собой сварную конструкцию из уголков. Конструкция рамы разъединителя РВЗ-10/630 I I I УХЛ2 предусматривает демонтаж валов с заземляющими ножами, в случае их ремонта или замены. В конструкции разъединителей РВЗ-10/630 I I I УХЛ2 с заземляющими ножами предусмотрена механическая блокировка между валом контактных ножей и валом заземляющих ножей, которая исключает одновременное включение контактных и заземляющих ножей.
www.3334100.kz
Разъединитель РВз 10/630-I(II)(III)-УХЛ2, электрооборудование
Разъединитель РВз 10/630-II-УХЛ3
Разъединитель РВз-10/630-I-УХЛ2
Разъединитель РВз 10/1600 II УХЛ3
Разъединитель РВз-10/630-III-УХЛ2
Разъединитель РВз-10/630-I-УХЛ2
Разъединитель РВз-10/630-II-УХЛ2
Разъединитель РВз 10/630-II УХЛ2 монтажная схема
Разъединитель РВз-10/630-III-УХЛ2
Разъединитель РВз 20/630-II-УХЛ3
Разъединитель РВз-2-10/630-II УХЛ3
Разъединитель РВз-10/2000-II УХЛ3 мф 250
Разъединитель РВз 10/1600-II УХЛ3 мф 250
Разъединитель РВз 10/1000-II мф 250
kontelvolga.ru
