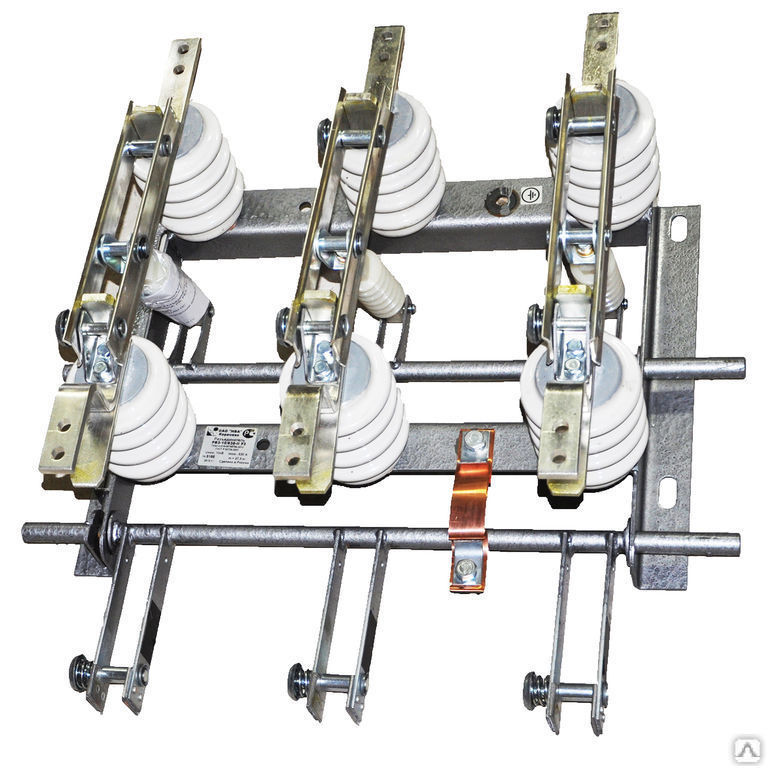

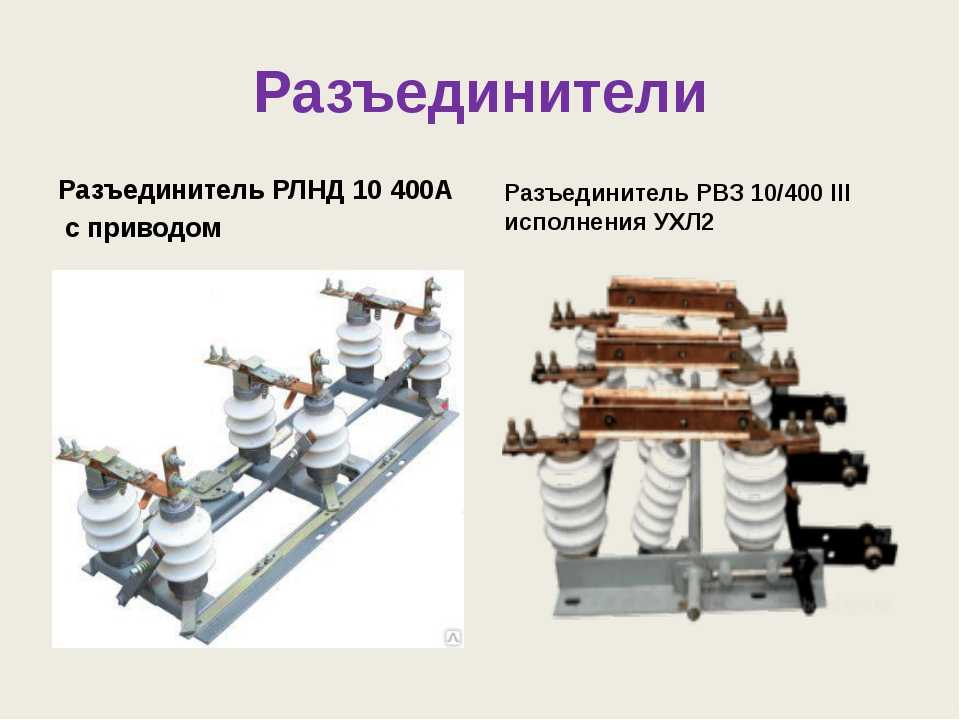

Компания Матик-Электро производит разъединители серии РВЗ-10(6)/400 (630, 1000).

Расшифровка условного обозначения разъединителя

I — тип исполнения разъединителей РВЗ:

I — заземляющие ножи со стороны разъемных контактов;

II — заземляющие ножи со стороны шарнирных контактов;

III — заземляющие ножи с обеих сторон;

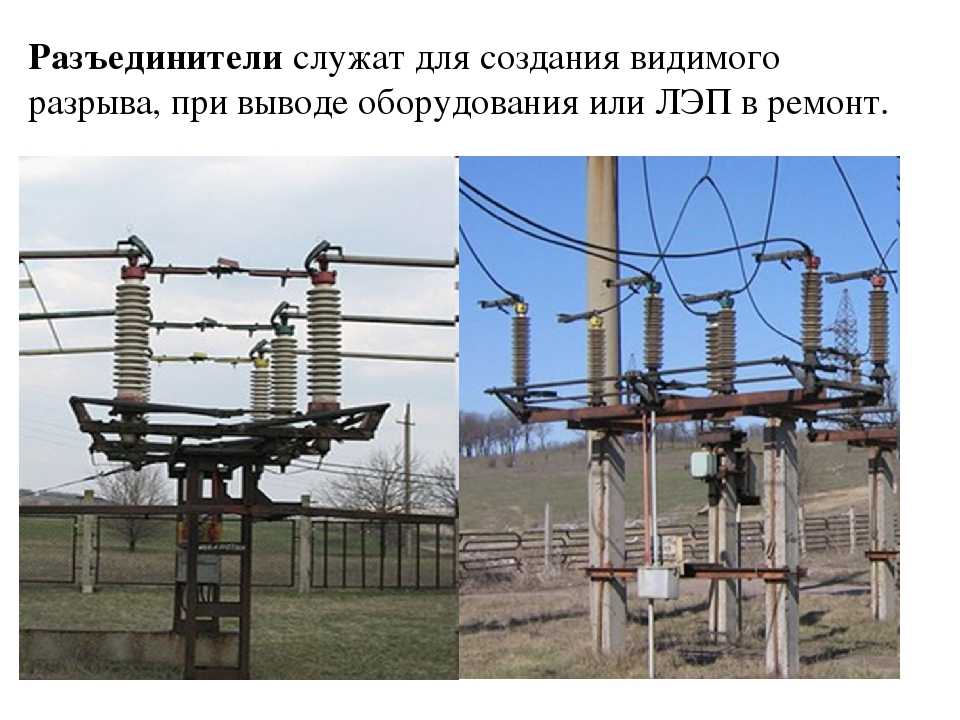

Разъединители предназначены для отключения и включения под напряжением участков электрической цепи высокого напряжения при отсутствии нагрузочного тока и изменения схемы соединения, обеспечения безопасного производства работ на отключенном участке; включения и отключения зарядных токов воздушных и кабельных линий, тока холостого хода трансформаторов и токов небольших нагрузок.

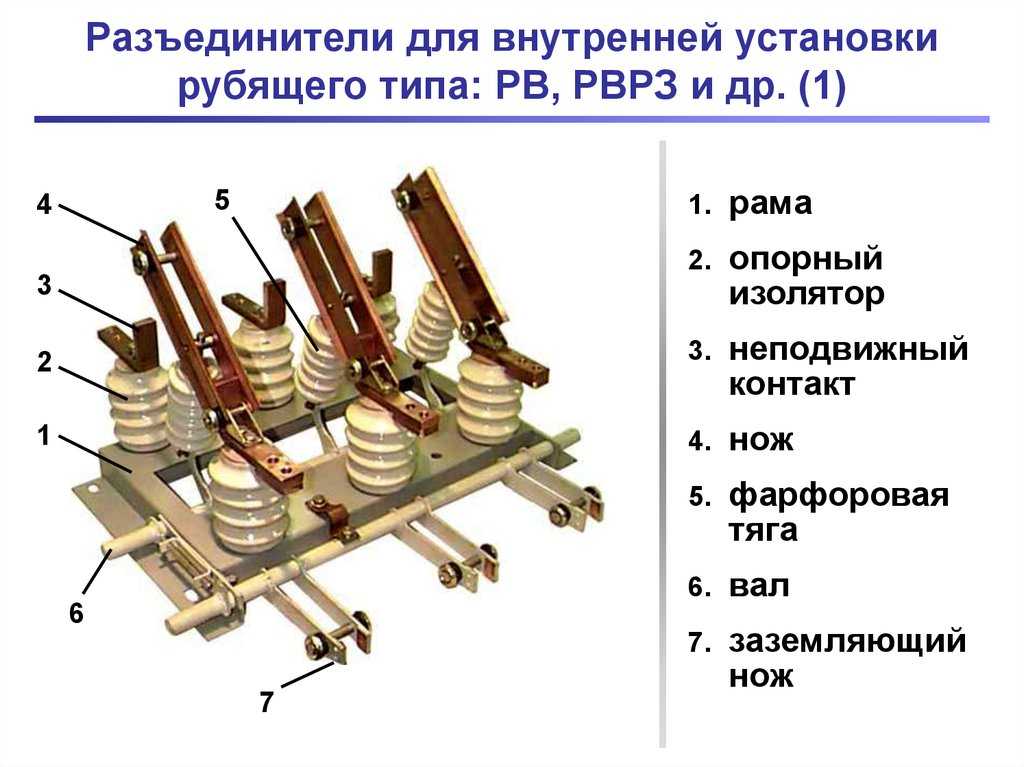

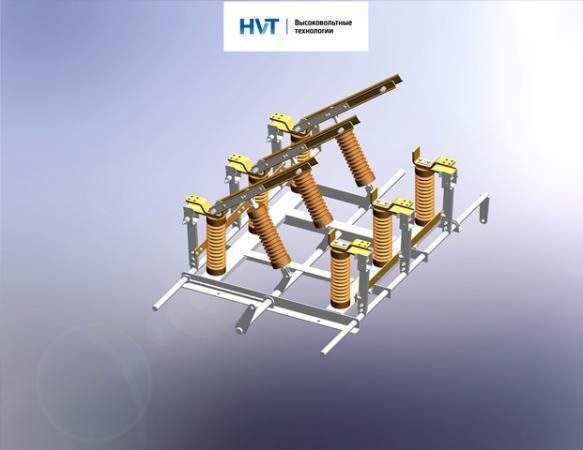

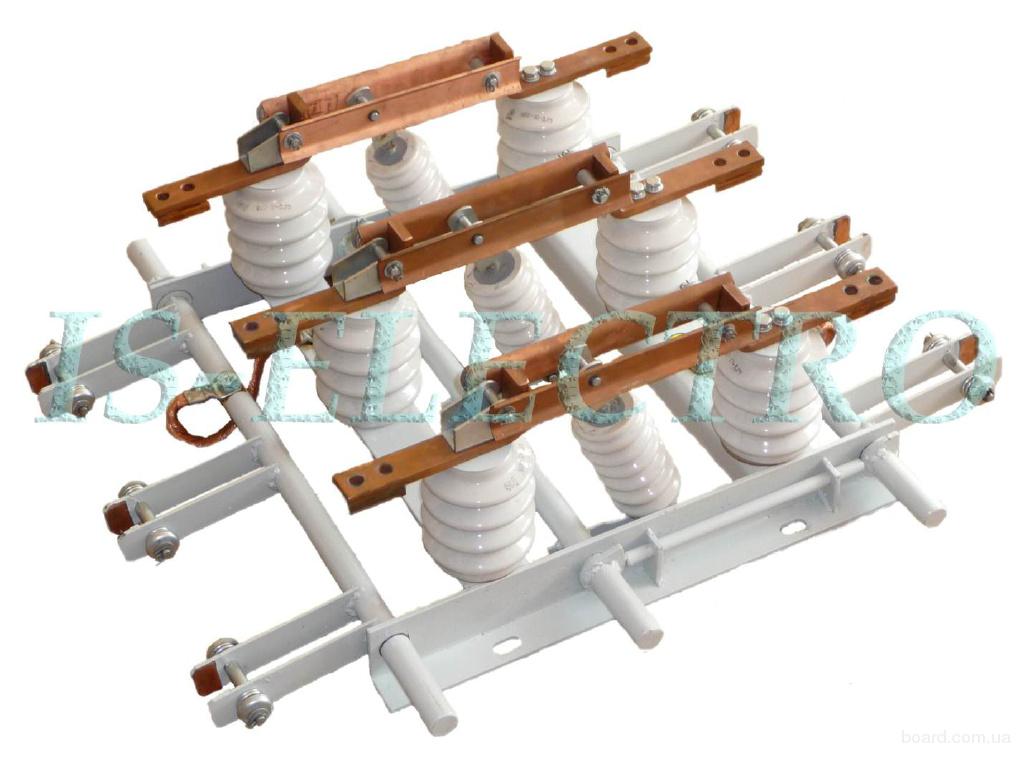

По конструкции разъединители серии РВЗ вертикально-рубящего типа и имеют трёхполюсное исполнение на общей раме. Разъединители состоят из цоколя (рамы), опорных изоляторов, контактной системы, тяговых изоляторов и заземлителей (при их наличии).

Разъединители РВЗ-10/630 IIизготовляются в исполнении УХЛ категории 2 для работы на высоте до 1000м. над уровнем моря; в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе, и имеется сравнительно свободный доступ наружного воздуха, например в палатках, кузовах, прицепах, металлических помещениях без теплоизоляции, а также в кожухе комплектного устройства или под навесом, чтобы избежать прямого воздействия и атмосферных осадков на изделия.

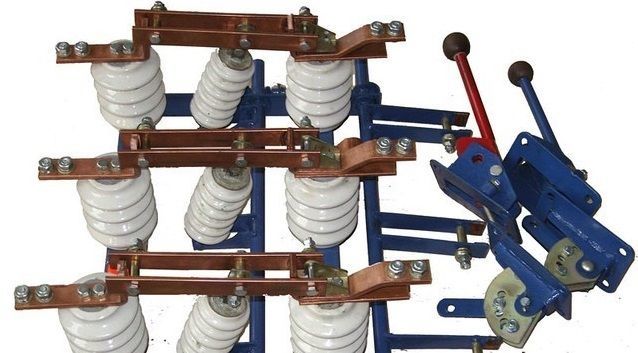

Управление контактными и заземляющими ножами разъединителей РВЗ производится отдельными приводами ПР-10.

В конечных положениях рукоятка привода ПР-10 удерживается фиксатором.

Кроме того, рукоятка привода ПР-10 может запираться с помощью навесного замка.

Параметры	РВЗ-10(6)/400 УХЛ2	РВЗ-10(6)/630 УХЛ2	РВЗ-10(6)/1000 УХЛ2
Номинальное напряжение (соответствующее наибольшему рабочему напряжению), кВ	10 (12)	10 (12)	10 (12)
Номинальный ток, А	400	630	1000
Ток термической стойкости, кА	16	20	31,5
Ток электродинамической стойкости, кА	40	50	80
Время протекания тока термической стойкости: – с главных ножей, с – для заземлителей, с	3 1	3 1	3 1
Масса, кг	36	38	70
Габаритные размеры, мм: – длина – ширина – высота	660 700 430	660 700 434	600 800 470

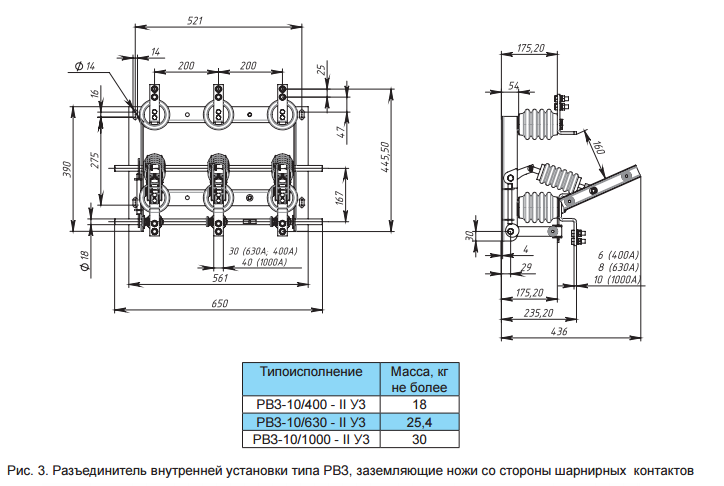

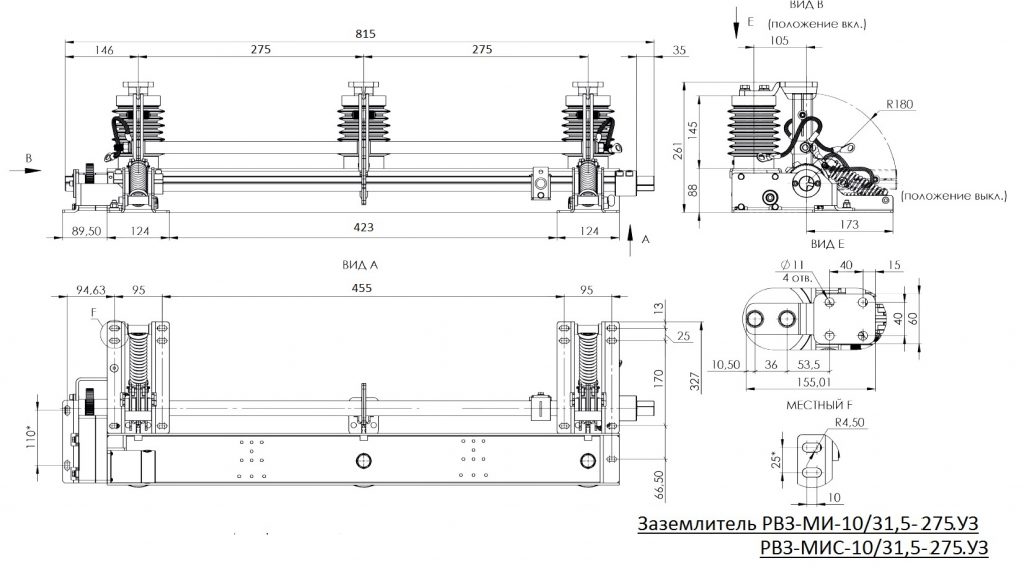

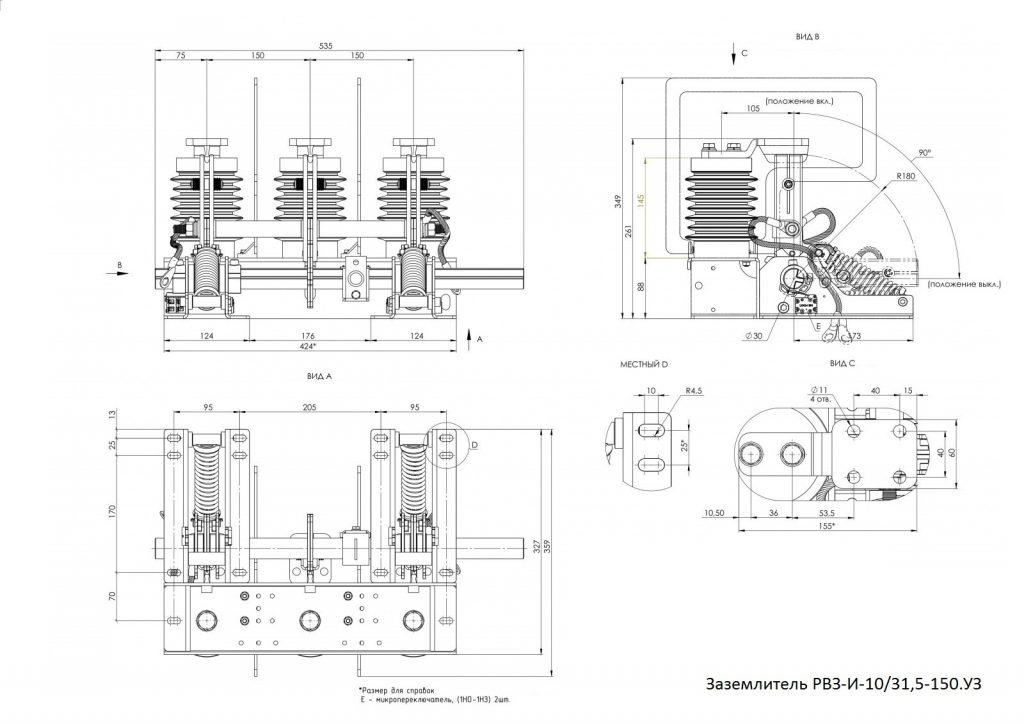

Параметры, габаритные и установочные размеры разъединителя

Обозначение типоисполнения	Вариант, фир/ра	Размеры									Масса
Обозначение типоисполнения	Вариант, фир/ра	E	D	A	C	H	G	B	F	K. не менее	Масса
РВ 10/1000 (ПчО) УЗ	–	200	515	645	280	186	418	595	–	120	29
РБ 10/400 \|ПЛ: УЗ						180	415				25
рв ю/630 тл) уз						182	415				27
РВЗ 10/1000 I (П.Л)УЗ	I вариант -заземляющие ножи со стороны разъемных контактов					186	418		60		34
РВЗ 10/630 КП.Л) УЗ						182	415		60		26
РВЗ 10/4001 (П.П) УЗ						180	415		60		26
РВЗ 10/1000 II (П.Л)УЗ	II вариант -заземляющие ножи со стороны шарнирных контактов					186	418		60		34
РВЗ 10/630 II (ПТ\|) УЗ						182	415		60		26
РВЗ 10/400II (П,Л)УЗ						180	415		60		26
РВЗ 10/1000 III (П. П) УЗ	III вариант с заземляющие ножи с двух сторон					186	418	735	60		39
РВЗ 10/630 III (П.П) УЗ						182	415		60		36
РВЗ 10/400 III (П.Л)УЗ						180	415		60		33

*Примечание: (П,Л) – рычаги присоединения с правой или левой стороны

Серия разъединителей	Норма
	Наименование параметра
	Напряжение к В		Номинальный ток, А	Устойчивость при сквозных токах короткого замыкания, кА
	номинальное	наибольшее		амплитуда предельного сквозного тока	предельный ток термической устойчивости в течение
	номинальное	наибольшее		амплитуда предельного сквозного тока	для главных ножей 4 с	для заземляющих ножей 1с
РВ	10	11	400	40	16	–
	10	11	630	50	20	–
	10	11	1000	80	31,5	–
РВЗ	10	11	400	40	16	16
	10	11	630	50	20	20
	10	11	1000	80	31,5	31,5

Разъединители РВЗ-10/630-II У3 | Металл Комплект Электра

Разъединитель РВЗ относится к устройствам для работы с высоковольтной цепью, максимальное напряжение которой — 10 кВ. Прямое назначение — замыкание или разъединение цепи, для безопасного выполнения работ на обесточенных участках. Разъединитель рвз 630 может монтироваться как в машиностроительных, топливно-энергетических комплексах, так и в жилищных хозяйствах. Данная модель широко используется в распределительных устройствах, трансформаторных подстанциях, а также в шкафах и ящиках управления.

Расшифровка рвз

Модели разъединителей в технологическом паспорте записываются сложным названием с использованием аббревиатур и комбинации цифр. Для правильной интерпретации типа устройства необходимо знать характеристики рвз.

Расшифровка осуществляется в соответствии со структурой общепринятого номенклатурного обозначения. Так, полное название, согласно техническому паспорту, РВЗ-10/630-II У3 означает:

способ установки — внутренний;
комплектация заземляющими ножами, расположенными со стороны шарнирных контактов;
климатическое исполнение — использование в зоне умеренного климата. Разрешается эксплуатация в крытых помещениях с естественными температурными условиями;
значение Uном 10 кВ;
значение Iном — 630 А.

Чтобы гарантировать безопасную работу устройства, необходимо соблюдать рекомендованные условия эксплуатации рвз 10. Установка допускается на высоте, не превышающей 1000 м над уровнем моря. Важно обеспечить естественную вентиляцию, без дополнительного регулирования температурных режимов и параметров относительной влажности воздуха. Окружающая среда должна соответствовать требованиям пожарной безопасности, без содержания агрессивных примесей в воздухе, которые могут повредить изоляцию устройства.

Технические характеристики разъединителей рвз 10 630

У разъединителей рвз 10 630 характеристики полностью соответствуют действующим техническим стандартам:

количество полюсов — 3;
потребляемая мощность из расчета на 1 полюс — 24 Вт;
электрическое сопротивление главной цепи контура, не более — 130х10-6 Ом;
габаритные размеры упаковки 800x300x1150 мм;
вес устройства брутто — 43,15 кг.

Разъединитель рвз 10 оперируется вручную, при помощи рычажных приводов ПР. Сборная конструкция гарантирует надежное соединение всех элементов. Аппарат полностью защищен от воздействия коррозии и не подвержен разрушающему влиянию внешней окружающей среды. Элементы контактной системы покрыты специальной смесью олова с висмутом. Конструкцией исключается самопроизвольное включение и отключение.

Поставляется разъединитель рвз 10 630 в комплекте с приводами и эксплуатационными документами. Заявленный гарантийный срок работы 5 лет.

Наименование	Артикул	Масса, кг		Размер упаковки, мм	Объём упаковки	Кратность упаковки
		Нетто	Брутто
РВЗ-10/400-II У3	004990400003	24,15	32,15	800x300x1150	0,29	4
РВЗ-10/630-II У3	004990630001	33,65	43,15

Наименование	Обозначение	Значение
Число полюсов	—	3
Номинальное напряжение, (Uном/Uнр)	кВ	10/12
Номинальный рабочий ток, (Iном)	А	400, 630
Предельный ток термической устойчивости, (Iт)	кА	400А – 16 630А – 20 1000А – 31,5
Ток электродинамической стойкости, (Iд)	кА	400А – 41 630А – 52 1000А – 80
Электрическое сопротивление главной цепи контура	Ом	104х10^-6
Номинальная частота	Гц	50/60
Климатическое исполнение	—	У3
Степень защиты	—	IP00
