Выключатель баковый масляный с-35-630-10

Выключатель С-35 на 35 кВ был разработан в городе Свердловске (Екатеринбурге). Он выпускается на номинальный ток 630 А и используется в сетях, где не требуется мощный выключатель МКП-35. Их основной отличительной особенностью являются дугогасительные камеры и процессы гашения дуги в них. Выключатель состоит из трех баков, разрез одного из них представлен на Бак имеет форму эллиптического конуса выполнен из листовой стали, внутри обшит изоляцией из электрокартона и снабжен маслоспускным краном. Бак крепится с помощью четырех стяжных шпилек к стальной крышке, на которой расположены два ввода. Основной частью ввода является токоведущий стержень, пропущенный через бакелитовую втулку. Наконечник с резьбой служит для присоединения внешних токоведущих частей. Для повышения влагостойкости пространство между бакелитовой втулкой и фарфоровой покрышкой б заполняется морозостойкой мастикой. Сверху ввод закрыт круглой литой крышкой. На вводах установлены трансформаторы ток. Снизу к токоведущим стержням крепятся медные неподвижные контакты Г-образной формы. Подвижная дугогасительная камера закреплена на изолирующей тяге, перемещающейся внутри направляющей втулки, под действием приводного механизм. Под дном бака размещено нагревательное устройство, которое включается для подогрева масла при температуре окружающего воздуха ниже -20°С. Разрез дугогасительной камеры показан на. Корпус собирается из двух частей, изготовленных из легкого синтетического материала, выдерживающего высокое давление, путем соединения стяжными болтами. Внутренняя полость камеры облицована дугостойким изоляционным материалом. В выхлопные отверстия, расположенные в верхней части и с боков камеры установлены втулки из дугостойкого материала. В камере размещается подвижный контактный мост с металлокерамическими напайками, опирающийся на четыре контактные пружины. Пружины обеспечивают необходимое усилие в контактном соединений между неподвижными контактами, облицованными металлическими пластинами, и подвижным контактом. Ход подвижного контакта ограничивается двумя парами выступов. Корпус камеры воздушной подушки соединяется с изолирующей штангой с помощью резьбового соединения и фиксируется гайкой. При отключении приводной механизм перемещает штангу вместе с камерой вниз, между подвижным и неподвижным контактами образуются две дуги, разлагающие масло на газы. Давление в камере резко повышается и дуги выдуваются в выхлопные отверстия, этому способствует сжатый в камере воздушной подушки воздух, который служит в первый момент газообразования амортизатором, запасающим энергию. По мере продвижения камеры с подвижным контактным мостом вниз дуги растягиваются как в поперечном, так и в продольном направлении. Соприкасаясь с холодными слоями масла дуги охлаждаются, деионизируются и гаснут окончательно при очередном переходе тока через нуль. В выключателе необходимо поддерживать уровень масла во избежание взрыва как и в МКП-35. Выключатель С-35 относится к быстродействующим.

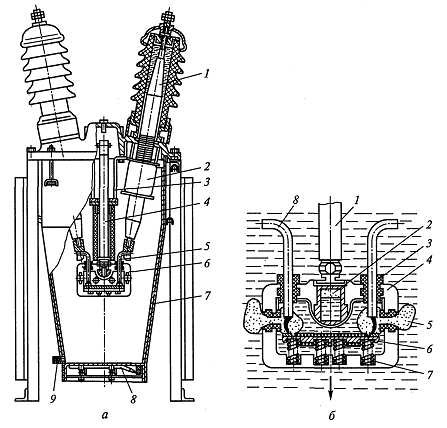

а – разрез полюса:

1 – ввод;

2 – трансформатор тока;

3 – корпус приводного механизма;

4 – штанга;

5 – неподвижный контакт;

6 – дугогасительная камера;

7 – внутрибаковая изоляция;

8 – нагревательное устройство;

9 – маслоспускное устройство

б – дугогасительная камера в процессе отключения:

1 – штанга;

2 – воздушная подушка;

3 – выхлопные отверстия;

4 – камера;

5 – боковые выхлопные отверстия;

6 – подвижный контакт;

7 – контактные пружины;

8 – неподвижный контакт

Выполнил

Проверил Гармаш В.А.

studfiles.net

ВЫКЛЮЧАТЕЛЬ масляный С-35М У1 с приводом ПП-67 ПАСПОРТ 2СЯ ПС

РЕАКТОР ТОКООГРАНИЧИВАЮЩИЙ

Утвержден ОБП.468.495.ПС-ЛУ РЕАКТОР ТОКООГРАНИЧИВАЮЩИЙ Паспорт ОБП.468.495.ПС 1 Основные сведения об изделии. ОБП.468.495.ПС Обозначение ИБПД.672371.131 Заводской 09041 1.1 Реактор токоограничивающий сухой

Подробнее

РУП «Белэлектромонтажналадка»

РУП «Белэлектромонтажналадка» БЛОК ПИТАНИЯ ОТ ТОКОВЫХ ЦЕПЕЙ БПТМ610-01 ПАСПОРТ ПШИЖ 12.00.00.00.00.007 ПС БЕЛАРУСЬ 220050, г. Минск, ул. Революционная 8, т./ф. (017) 226-88-11, 226-88-02 СОДЕРЖАНИЕ 1 Основные

Подробнее

МАСЛЯНЫЕ ВЫКЛЮЧАТЕЛИ типа ВМП-10

МАСЛЯНЫЕ ВЫКЛЮЧАТЕЛИ типа ВМП-10 ЗАВОД УРАЛЭЛЕКТРОТЯЖМАШ им. В. И. ЛЕНИНА МАСЛЯНЫЕ ВЫКЛЮЧАТЕЛИ типа ВМП-10 Техническое описание и инструкция по эксплуатации 1. ТЕХНИЧЕСКОЕ ОПИСАНИЕ 1.1. НАЗНАЧЕНИЕ СОДЕРЖАНИЕ

Подробнее

ПАСПОРТ Щит устройства АВР-10 кв

ООО «ЭЗОИС» ПАСПОРТ Щит устройства АВР-10 кв МОСКВА 2001 г. -1-1.ОББЩИЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ. Щит устройства АВР 6-10 кв предназначен для контроля напряжения (нарушения последовательности фаз, исчезновение

Подробнее

ТРАНСФОРМАТОР ТОКА Т-0,66-1-У3

ОКП 341440 код ТН ВЭД России 8504313900 ТРАНСФОРМАТОР ТОКА Т-0,66-1-У3 ПАСПОРТ КЦНС.671113.005 ПС Разработал инженер-конструктор Проверил инженер-конструктор С.С. Фарамазян А.И. Лелеко Нормоконтроль Утверждаю

Подробнее

БЛОК ПИТАНИЯ БП 220/24-1

Н Т Ц "М е х а н о т р о н и к а" 42 3751 код продукции при поставке на экспорт Утвержден - ЛУ место штампа "Для АЭС" БЛОК ПИТАНИЯ Зав. Паспорт 2 Содержание Лист 1 Основные технические данные... 3 2 Комплектность...

Подробнее

П А С П О Р Т МЖЦИ ПС

Справ. Перв. примен. МЖЦИ.672233.001 ТРАНСФОРМАТОР СЕРИИ ТМГ- 630-10/0,4 Изм. докум. Подп. Дата Разраб. Поддерегин Пров. Дьяков П А С П О Р Т ов Трансформатор ТМГ-630/10-У1 1 5 Н.контр. Димиткина Паспорт

Подробнее

ПОЛКУ-БТЭЛ-6(10)-У1 ПАСПОРТ

Пункт отключения линии и коммерческого учета электроэнергии на напряжение 6-10 кв наружной установки на опорах воздушных линий электропередачи ПОЛКУ-БТЭЛ-6(10)-У1 ПАСПОРТ ПКУ соответствует ТУ BY 190966098.003-2014

Подробнее

ТРАНСФОРМАТОРЫ ТОКА ТВ-СЭЩ 0РТ ТИ

ЗАО «ГК «Электрощит» - ТМ Самара» Производство «РУССКИЙ ТРАНСФОРМАТОР» УТВЕРЖДАЮ: Заместитель технического директора Производства «Русский трансформатор» Ледяев В.С. 2013 ТРАНСФОРМАТОРЫ ТОКА ТВ-СЭЩ ТЕХНИЧЕСКАЯ

Подробнее

РУП «Белэлектромонтажналадка»

РУП «Белэлектромонтажналадка» БЛОК ПИТАНИЯ ОТ ТОКОВЫХ ЦЕПЕЙ БПТ-615 ПАСПОРТ ПШИЖ 190.00.00.001 ПС БЕЛАРУСЬ 220050, г. Минск, ул. Революционная 8, т./ф. (017) 226-88-11, 226-88-02 1 СОДЕРЖАНИЕ 1 Описание

Подробнее

ТОВ «"ПРОМЕЛ ЕНЕРГОАВТОМАТИКА

ТОВ «"ПРОМЕЛ ЕНЕРГОАВТОМАТИКА http://г СТАБИЛИЗАТОР НАПРЯЖЕНИЯ ТИП СН-600 П А С П О Р Т ПЕС.ПС 2006 2. Стабилизатор напряжения тип СН-600 (в дальнейшем "стабилизатор") предназначен для питания различных

Подробнее

ТЕРМОПРЕОБРАЗОВАТЕЛИ С УНИФИЦИРОВАННЫМ ВЫХОДНЫМ СИГНАЛОМ ТСМУ-055, ТСМУ-205, ТСПУ-055, ТСПУ-205, ТХАУ-055, ТХАУ-205, ТХКУ-205.

ТЕРМОПРЕОБРАЗОВАТЕЛИ С УНИФИЦИРОВАННЫМ ВЫХОДНЫМ СИГНАЛОМ ТСМУ-055, ТСМУ-205, ТСПУ-055, ТСПУ-205, ТХАУ-055, ТХАУ-205, ТХКУ-205 Паспорт СОДЕРЖАНИЕ 1. Введение. 3 2. Назначение. 3 3. Технические данные и

Подробнее

БЛОК ВОЛЬТДОБАВОЧНЫЙ БВ-4/50

Монтажно-наладочное республиканское унитарное предприятие «Белэлектромонтажналадка» БЛОК ВОЛЬТДОБАВОЧНЫЙ Паспорт ПШИЖ 118.00.00.00.001 ПС БЕЛАРУСЬ 220050, г. Минск, ул. Революционная 8, т./ф. (017) 226-88-02,

Подробнее

2. ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

1. НАЗНАЧЕНИЕ Источники питания постоянного тока серии БП-98 (далее источники питания) предназначены для преобразования сетевого напряжения 220В в стабилизированное напряжение 5 36В. Прибор выпускается

Подробнее

СТАНЦИЯ УПРАВЛЕНИЯ И ЗАЩИТЫ «ESQ-CS»

СТАНЦИЯ УПРАВЛЕНИЯ И ЗАЩИТЫ «ESQ-CS» ЭЛК.14.0134.0000 ПС Паспорт Пуск Стоп Авто/Откл/Ручной СОДЕРЖАНИЕ Введение... 3 1. Назначение... 3 2. Технические характеристики... 3 3. Комплектность... 4 4. Устройство

Подробнее

РОССИЙСКАЯ ФЕДЕРАЦИЯ ООО «НПО ГЕОМАШ»

РОССИЙСКАЯ ФЕДЕРАЦИЯ ООО «НПО ГЕОМАШ» ПОДЪЕМНИК КАРОТАЖНЫЙ САМОХОДНЫЙ ПКС-5 ПАСПОРТ ПКС-5.7997.00.000.000 ПС г. Тюмень 2013 г. 1 ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ Наименование: Подъемник каротажный ПКС-5 Обозначение:

Подробнее

Шкаф обогрева выключателей ШОВ-2 ПАСПОРТ

Шкаф обогрева выключателей ШОВ-2 ПАСПОРТ УТРЛ.3433434.010.ПС 1 Основные сведения об изделии Шкаф обогрева выключателей предназначен для питания обогрева выключателей и их приводов с мощностью нагревателей

Подробнее

ПАСПОРТ. Шкаф зажимов выключателя ШЗВ-90

ПАСПОРТ Шкаф зажимов выключателя ШЗВ-90 1 Основные сведения об изделии Шкаф зажимов выключателя ШЗВ-90 на 90 клемм предназначен для коммутации вторичных цепей электростанций и подстанций. Имеет в своем

Подробнее

РАСПРЕДЕЛИТЕЛЬНЫХ ЩИТОВ СЕРИИ

ООО «Завод металлических конструкций Сибири» ПАНЕЛИ РАСПРЕДЕЛИТЕЛЬНЫХ ЩИТОВ СЕРИИ ЩО-70 ПАСПОРТ 1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ Панели ЩО-70 предназначены для комплектования распределительных устройств

Подробнее

«Шкаф PREMKO TM PZA РШ 15 М»

ООО ТЕХНОКЛАСТЕР ПРЭМКО ЭЛЕКТРИКА «Шкаф PREMKO TM PZA РШ 15 М» Техническое описание и инструкция по эксплуатации 2010 1 Настоящее техническое описание и инструкции по эксплуатации распространяется на устройства

Подробнее

ПАСПОРТ РБЯК ПС Редакция 0.2

ОКП 37 1250 КЛАПАН РЕГУЛИРУЮЩИЙ ПОЛНОПРОХОДНОЙ КРП ПАСПОРТ РБЯК.493100.093 ПС Редакция 0.2 ЗАО «НПФ Теплоком» Россия, 194044, Санкт-Петербург, Выборгская наб., 45 1 Основные сведения Клапан регулирующий

Подробнее

ЛинтеЛ СК-20 ПАСПОРТ АИФ ПС

Аппарат для определения предела прочности пластичных смазок ЛинтеЛ СК-20 ПАСПОРТ АИФ 2.773.017 ПС ЛинтеЛ СК-20 АИФ 2.773.017 ПС Лист. 1 Аппарат для определения предела прочности пластичных смазок ЛинтеЛ

Подробнее

ПАСПОРТ М ПС

44 3100 Научно-производственная фирма "МЕТА" ИЗМЕРИТЕЛЬ ПАРАМЕТРОВ СВЕТА ФАР АВТОТРАНСПОРТНЫХ СРЕДСТВ ИПФ-01 ПАСПОРТ М 048.000.00.00-02 ПС 2 1 ОБЩИЕ СВЕДЕНИЯ О ПРИБОРЕ И ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ 1.1

Подробнее

ОАО «САМАРСКИЙ ЗАВОД «ЭЛЕКТРОЩИТ»

ОАО «САМАРСКИЙ ЗАВОД «ЭЛЕКТРОЩИТ» РАЗЪЕДИНИТЕЛЬ ПЕРЕМЕННОГО ТОКА ТИПА РВ(РВЗ) НАПРЯЖЕНИЕМ 10 кв С ПРИВОДОМ. Техническая информация ТИ 068 1. Введение 1.1. Настоящая информация содержит основные сведения

Подробнее

1 Основные сведения об изделии

Основные сведения об изделии. Блок измерения и защиты трансформаторного включения БИЗ Ф- (далее - блок) предназначен для распределения и учета электрической энергии в трехфазных сетях напряжением (0-0)/(08-400)

Подробнее

Двигатель асинхронный АИМЛ Паспорт

Двигатель асинхронный Паспорт 1 Основные сведения об изделии и технические данные 1.1 Основные сведения об изделии Двигатель А И М Л - асинхронный трехфазный электродвигатель с короткозамкнутым ротором

Подробнее

Выключатель автоматический ВА57-35

342200 Выключатель автоматический ВА57-35 ПАСПОРТ БЕИВ.640107.028ПС 342200 Выключатель автоматический ВА57-35 ПАСПОРТ БЕИВ.640107.028ПС V1.0 Основные сведения об изделии и технические данные 1 Назначение

Подробнее

ДАВМ РЭ 1

1 ДАВМ.671 117.002 РЭ Настоящее руководство по эксплуатации содержит сведения о назначении, конструкции, характеристиках трансформаторов серии ОСГЗ (далее - трансформаторы) класса напряжения 27 кв и предназначено

Подробнее

ОАО БСКБ «Нефтехимавтоматика»

ОАО БСКБ «Нефтехимавтоматика» АППАРАТ АВТОМАТИЧЕСКИЙ ДЛЯ ОПРЕДЕЛЕНИЯ ДУКТИЛЬНОСТИ И УСИЛИЯ ПРИ РАСТЯЖЕНИИ БИТУМОВ СО ВСТРОЕННЫМ ТЕРМОКРИОСТАТОМ (EN 13398:2010, EN 13587:2010, EN 13589:2008, EN 13703:2003,

Подробнее

docplayer.ru

С 35 м. Выключатели высоковольтные трехполюсные масляные серии С-35.


Выключатель баковый масляный с-35-630-10

Выключатель С-35 на 35 кВ был разработан в городе Свердловске (Екатеринбурге). Он выпускается на номинальный ток 630 А и используется в сетях, где не требуется мощный выключатель МКП-35. Их основной отличительной особенностью являются дугогасительные камеры и процессы гашения дуги в них. Выключатель состоит из трех баков, разрез одного из них представлен на Бак имеет форму эллиптического конуса выполнен из листовой стали, внутри обшит изоляцией из электрокартона и снабжен маслоспускным краном. Бак крепится с помощью четырех стяжных шпилек к стальной крышке, на которой расположены два ввода. Основной частью ввода является токоведущий стержень, пропущенный через бакелитовую втулку. Наконечник с резьбой служит для присоединения внешних токоведущих частей. Для повышения влагостойкости пространство между бакелитовой втулкой и фарфоровой покрышкой б заполняется морозостойкой мастикой. Сверху ввод закрыт круглой литой крышкой. На вводах установлены трансформаторы ток. Снизу к токоведущим стержням крепятся медные неподвижные контакты Г-образной формы. Подвижная дугогасительная камера закреплена на изолирующей тяге, перемещающейся внутри направляющей втулки, под действием приводного механизм. Под дном бака размещено нагревательное устройство, которое включается для подогрева масла при температуре окружающего воздуха ниже -20°С. Разрез дугогасительной камеры показан на. Корпус собирается из двух частей, изготовленных из легкого синтетического материала, выдерживающего высокое давление, путем соединения стяжными болтами. Внутренняя полость камеры облицована дугостойким изоляционным материалом. В выхлопные отверстия, расположенные в верхней части и с боков камеры установлены втулки из дугостойкого материала. В камере размещается подвижный контактный мост с металлокерамическими напайками, опирающийся на четыре контактные пружины. Пружины обеспечивают необходимое усилие в контактном соединений между неподвижными контактами, облицованными металлическими пластинами, и подвижным контактом. Ход подвижного контакта ограничивается двумя парами выступов. Корпус камеры воздушной подушки соединяется с изолирующей штангой с помощью резьбового соединения и фиксируется гайкой. При отключении приводной механизм перемещает штангу вместе с камерой вниз, между подвижным и неподвижным контактами образуются две дуги, разлагающие масло на газы. Давление в камере резко повышается и дуги выдуваются в выхлопные отверстия, этому способствует сжатый в камере воздушной подушки воздух, который служит в первый момент газообразования амортизатором, запасающим энергию. По мере продвижения камеры с подвижным контактным мостом вниз дуги растягиваются как в поперечном, так и в продольном направлении. Соприкасаясь с холодными слоями масла дуги охлаждаются, деионизируются и гаснут окончательно при очередном переходе тока через нуль. В выключателе необходимо поддерживать уровень масла во избежание взрыва как и в МКП-35. Выключатель С-35 относится к быстродействующим.

а – разрез полюса:

1 – ввод;

2 – трансформатор тока;

3 – корпус приводного механизма;

4 – штанга;

5 – неподвижный контакт;

6 – дугогасительная камера;

7 – внутрибаковая изоляция;

8 – нагревательное устройство;

9 – маслоспускное устройство

б – дугогасительная камера в процессе отключения:

1 – штанга;

2 – воздушная подушка;

3 – выхлопные отверстия;

4 – камера;

5 – боковые выхлопные отверстия;

6 – подвижный контакт;

7 – контактные пружины;

8 – неподвижный контакт

Выполнил

Проверил Гармаш В.А.

studfiles.net

Масляный выключатель С-35 | цена, фото

Структура условного обозначения выключателя С-35

пример: выключатель С-35М-630-10.

С - серия;

35 - номинальное напряжение, кВ;

М - модернизированный;

630 - номинальный ток, А;

10 - номинальный ток отключения, кА;

Устройство выключателя С-35

Выключатель выполнен в виде трех отдельных полюсов, механически связанных между собой. В каждом полюсе выключателя крышка является несущей частью, к которой крепятся все остальные узлы. Крышки полюсов устанавливаются на сварной каркас и соединяются между собой: один комплект при помощи междуполюсных муфт. Ведущий вал среднего полюса выведен наружу. Управление выключателем осуществляется электромагнитным или пружинным приводами.

Баки выключателя - овальной формы, снабжены маслоуказателями и маслоспускными кранами. В нижней части каждого бака, под дном, установлено подогревательное устройство. Баки выключателя снабжены изоляцией, состоящей из двух листов электрокартона. Изоляция предотвращает перекрытие и переброс дуги на стенки бака при отключении коротких замыканий.

Полюс выключателя, содержит: дугогасительную камеру, размещенную в баке с трансформаторным маслом и закрепленную на штанге механизма, два ввода со встроенными трансформаторами тока.

Дугогасительная камера  состоит из двух одинаковых корпусов, изготовленные из прессматериала и соединенных между собой стяжными болтами. Внутренняя полость камеры облицована дугостойким изоляционным компаундом. Внутри камеры расположен подвижный контакт, выполненный в форме перемычки, которая опирается на четыре контактные пружины. Пружины смягчают удар контакта камеры о неподвижные контакты при включении.

Вводы выключателя установлены в отверстиях крышек каждого полюса. Осно

10i5.ru

РД 34.47.612 Руководство по капитальному ремонту масляных выключателей ВТ-35-630-10VI и ВТД-35-630-10VI

На главную | База 1 | База 2 | База 3
Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа
Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК "Трансстрой"СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД
Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом
Упорядочить по номеру документаУпорядочить по дате введения

files.stroyinf.ru

Баковые выключатели

Цель работы:

Изучение конструкции и принципа действия многообъёмных масляных выключателей.

Основные понятия:

Масляный выключатель — коммутационный аппарат, предназначенный для оперативных включений и отключений отдельных цепей или электрооборудования в энергосистеме, в нормальных или аварийных режимах, при ручном или автоматическом управлении. Дугогашение в таком выключателе происходит в масле.

Классификация

Баковые

Маломасляные (горшковые)

По принципу действия дугогасительного устройства:

  • с автодутьем (давление и движение масла и газа происходит под действием энергии, выделяющейся из дуги)

  • с принудительным масляным дутьем (масло к месту разрыва нагнетается с помощью специальных гидравлических механизмов)

  • с магнитным гашением в масле (дуга под действием магнитного поля перемещается в узкие каналы)

Состоят из вводов, контактной и дугогасительной систем, которые помещены в бак, заполненный маслом. Для напряжений 3-20 кВ бывают однобаковыми (три фазы в одном баке) с ручным или дистанционным управлением, а для напряжений 35 кВ — трехбаковыми (каждая фаза в отдельном баке) с дистанционным или автоматическим управлением, с автоматом повторного включения (АПВ). Масло изолирует фазы друг от друга (у однобаковых) и от заземленного бака, а также служит для гашения дуги и изоляции разрыва между контактами в отключенном состоянии. При срабатывании выключателя сначала размыкаются контакты дугогасительных камер. Электрическая дуга, возникающая при размыкании этих контактов, разлагает масло, при этом сама дуга оказывается в газовом пузыре (до 70 % водорода), имеющем высокое давление. Водород и высокое давление в пузыре способствуют деионизации дуги. На выключателях для напряжений выше 35 кВ в дугогасительных камерах создается дутьё. Дугогасительная система может иметь несколько разрывов, которые увеличивают скорость растягивания дуги относительно скорости расхождения контактов. Разрывы могут помещаться в дугогасительные камеры, предназначенные для создания интенсивного газового дутья (дутьё может быть продольным или поперечным, в зависимости от направления движения масла относительно дуги). Для уравнивания напряжений (размера дуг) на контактах разрывы шунтируются. После погасания дуги траверсные контакты размыкаются, прерывая ток, протекающий черезшунты.

Достоинства баковых выключателей:

Недостатки:

  • большие габариты

  • большой объём масла

  • взрыво- и пожароопасность

Многообъемные (баковые) масляные выключатели первоначально до середины 30-х годов были единственным видом отключающих аппаратов в сетях высокого напряжения. В выключателях этого вида на каждую фазу предусмотрен отдельный стальной заземленный бак, заполненный трансформаторным маслом, которое используется в качестве газогенерирующего вещества при гашении электрической дуги в процессе отключения, а также для изоляции контактной системы от заземленного бака. Выключатели используются в электроустановках напряжением 35, 110 и 220 кВ.

Выключатель многообъёмный масляный МКП-35

а внешний вид:

1 – бак;

2 – рама;

3 – привод;

4 – лебёдка

б разрез фазы выключателя:

1 – дугогасительная камера;

2 – изоляция камеры и бака;

3 – бак;

4 – траверса;

5 – изоляция вводов;

6 – штанга;

7 – подвижный контакт;

8 – трансформатор тока

Он состоит из трех баков 1 овальной формы, закрепленных на сварной раме 2. Управление выключателем осуществляется с помощью привода в шкафу 3. Для опускания и подъема баков используется лебедка 4.

На токоведущем стержне каждого ввода крепится дугогасительная камера с помощью двух болтов держателя 4. Камера закрыта изоляционным экраном 1. Верхняя часть камеры — металлическая (сталь, латунь), нижняя — собирается из изолирующих пластин 9, имеющих специальные профильные вырезы. В собранном виде пластины стягиваются текстолитовыми шпильками и образуют Камеру, имеющую центральный вертикальный канал с горловиной 8. для прохода подвижного контакта и два горизонтальных канала поперечного дуться с выходом в масляный бак.

Дугогасительная камера выключателя МКП-35

а разрез камеры:

1 – бакелитовые цилиндр и пластины;

2 – гибкая связь;

3 – пружина;

4 – держатель;

5 – полость газовой подушки;

6 – корпус;

7 – контакт;

8 – горловина камеры;

9 – изоляционные пластины

б процесс гашения дуги:

1 – корпус;

2 – полость газовой подушки;

3, 4 – контакты;

5 – изоляционные пластины;

6 – поперечные щели

Контакты выключателя торцевого типа. Их замыкание происходит в верхней части камер, имеющей металлический корпус 6, в котором находится неподвижный контакт 7. Пружина 3 служит для смягчения ударов, предупреждения вибраций при включении и создания контактного нажатия во включенном положении. Гибкая связь 2 обеспечивает хороший контакт между подвижной и неподвижной частью верхней контактной системы (неподвижного контакта). В правой верхней части камеры имеется отсек 5, в котором при заполнении бака маслом остается воздух, образующий буферную газовую подушку. При размыкании контактов 3 и 4 в верхней части камеры возникает дуга, которая растягивается вслед за подвижным контактом 4, разлагает и испаряет масло. Давление в основной камере резко повышается, так как выход из камеры перекрыт стержнем подвижного контакта. Давление передается в отсек 2, где происходит сжатие воздуха газовой подушки. Подвижный контакт по мере движения вниз поочередно открывает горизонтальные каналы 6 поперечного дутья, в которые под большим давлением устремляются масло и газы их верхней части камеры. При этом дуга зигзагообразно растягивается в каналах, интенсивно деионизируется и гаснет. Гашение происходит в двух дугогасительных камерах одновременно, то есть на каждую фазу создается два разрыва электрической дуги, благодаря чему процесс отключения значительно ускоряется (tотклв = 0,08 с). Выключатель МКП-35 относится к числу быстродействующих. Интенсивная деионизация дуги и ее быстрое гашение происходят благодаря следующим факторам: наличие водорода в газовом пузыре, возникающем при разложении масла; высокое давление в газовом пузыре; растяжение дуги в продольном и поперечном направлениях; два разрыва токовой цепи на одну фазу; прохождение переменного тока через нуль.

Важнейшую роль в работе выключателя играет буферное пространство, расположенное в верхней части бака над маслом и заполненное воздухом. Оно позволяет маслу расширяться вверх, из-за чего уменьшается давление на стенки и дно бака. Если это пространство недостаточно (высокий уровень масла), то возможен взрыв бака. При низком уровне масла в баке водород, входящий в состав выделяющихся газов и имеющий высокую температуру, поднимаясь вверх, не успевает охладиться, и соединяясь с кислородом воздуха в буферном пространстве, может вызвать взрыв. Следовательно, взрыв выключателя может произойти как при повышении, так и при понижении уровня масла. В процессе эксплуатации ведется контроль за уровнем масла, для этой цели баки имеют маслоуказатели.

studfiles.net

Масляные выключатели - Выключатель С-35 - РостЭнергоКомплект



Высоковольтные масляные выключатели С 35 630 предназначены для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока класса напряжения 35 кВ частоты 50(60) Гц для открытых и закрытых распределительных устройств.



УСТРОЙСТВО ВЫКЛЮЧАТЕЛЯ С-35

Выключатель С-35 состоит из трех полюсов, каждый из которых собран на отдельной крышке. Полюса соединены между собой в один общий комплект межполюсными муфтами. На каркасе выключаеля С-35М-630-10 укреплен герметичный шкаф с приводом. Выключатель управляется электромагнитным приводом ПЭМУ-500 или пружинным приводом ПП-67.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЫКЛЮЧАТЕЛЯ С-35

·  Номинальное напряжение, кВ - 35

·  Номинальный ток, А - 630

·  Номинальный ток отключения, кА - 10

·  Время отключения выключателя, с:

с электромагнитным приводом ПЭМУ-500 – 0,08

с пружинным приводом ПП-67 – 0,12

·  Габаритные размеры (LхBхH), мм, не более:

с категорией вводов А - 1910х1200х1940

с категорией вводов Б - 1910х1200х2030

·  Масса выключателя, кг (без масла) – 810






УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЫКЛЮЧАТЕЛЯ С-35

Масляный выключатель С 35 630 может эксплуатироваться в ЗРУ и ОРУ класса напряжения 35 кВ, для коммутации электрических цепей при нормальных и аварийных режимах, чаще всего выключатель применяется на подстанциях открытого типа. Климатические условия эксплуатации выключателя: температура от +40 до -60°С, высота установки не более 1000 м над уровнем моря.



КОМПЛЕКТАЦИЯ И ПРЕИМУЩЕСТВА ВЫКЛЮЧАТЕЛЯ С-35

Выключатель С-35 комплектуется встроенными трансформаторами тока ТВ-35 (варианты исполнения 75/5, 100/5, 150/5, 200/5, 300/5, 600/5). Ранее на выключателях устанавливался привод ШПЭ-12, заменяемый сейчас на привод ПП 67 К, ПЭМУ-500. Основные преимущества использования масляного выключателя С 35: надежность в работе, неприхотливость в обслуживании, невысокая цена.



ФАЗА МАСЛЯНОГО ВЫКЛЮЧАТЕЛЯ С-35 В РАЗРЕЗЕ

·  1 - стальная крышка;

·  2 - контактный вывод;

·  3 - крышка;

·  4 - морозостойкая мастика;

·  5 - бакелитовая втулка;

·  6 - фарфоровая покрышка ввода;

·  7 - трансформатор тока ТВ-35;

·  8 - направляющая втулка;

·  9 - неподвижный контакт;

·  10 - дугогасительная камера выключателя;

·  11 - изоляционный электрокартон;

·  12 - подогреватель масла;

·  13 - маслоспускной кран;

·  14 - бак полюса;

·  15 - токоведущий стержень ввода;

·  16 - штанга;

·  17 - стяжная шпилька;

·  18 - приводной механизм

rek61.ru

Масляные выключатели - Выключатель С-35 - РостЭнергоКомплект



Высоковольтные масляные выключатели С 35 630 предназначены для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока класса напряжения 35 кВ частоты 50(60) Гц для открытых и закрытых распределительных устройств.



УСТРОЙСТВО ВЫКЛЮЧАТЕЛЯ С-35

Выключатель С-35 состоит из трех полюсов, каждый из которых собран на отдельной крышке. Полюса соединены между собой в один общий комплект межполюсными муфтами. На каркасе выключаеля С-35М-630-10 укреплен герметичный шкаф с приводом. Выключатель управляется электромагнитным приводом ПЭМУ-500 или пружинным приводом ПП-67.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЫКЛЮЧАТЕЛЯ С-35

·  Номинальное напряжение, кВ - 35

·  Номинальный ток, А - 630

·  Номинальный ток отключения, кА - 10

·  Время отключения выключателя, с:

с электромагнитным приводом ПЭМУ-500 – 0,08

с пружинным приводом ПП-67 – 0,12

·  Габаритные размеры (LхBхH), мм, не более:

с категорией вводов А - 1910х1200х1940

с категорией вводов Б - 1910х1200х2030

·  Масса выключателя, кг (без масла) – 810






УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЫКЛЮЧАТЕЛЯ С-35

Масляный выключатель С 35 630 может эксплуатироваться в ЗРУ и ОРУ класса напряжения 35 кВ, для коммутации электрических цепей при нормальных и аварийных режимах, чаще всего выключатель применяется на подстанциях открытого типа. Климатические условия эксплуатации выключателя: температура от +40 до -60°С, высота установки не более 1000 м над уровнем моря.



КОМПЛЕКТАЦИЯ И ПРЕИМУЩЕСТВА ВЫКЛЮЧАТЕЛЯ С-35

Выключатель С-35 комплектуется встроенными трансформаторами тока ТВ-35 (варианты исполнения 75/5, 100/5, 150/5, 200/5, 300/5, 600/5). Ранее на выключателях устанавливался привод ШПЭ-12, заменяемый сейчас на привод ПП 67 К, ПЭМУ-500. Основные преимущества использования масляного выключателя С 35: надежность в работе, неприхотливость в обслуживании, невысокая цена.



ФАЗА МАСЛЯНОГО ВЫКЛЮЧАТЕЛЯ С-35 В РАЗРЕЗЕ

·  1 - стальная крышка;

·  2 - контактный вывод;

·  3 - крышка;

·  4 - морозостойкая мастика;

·  5 - бакелитовая втулка;

·  6 - фарфоровая покрышка ввода;

·  7 - трансформатор тока ТВ-35;

·  8 - направляющая втулка;

·  9 - неподвижный контакт;

·  10 - дугогасительная камера выключателя;

·  11 - изоляционный электрокартон;

·  12 - подогреватель масла;

·  13 - маслоспускной кран;

·  14 - бак полюса;

·  15 - токоведущий стержень ввода;

·  16 - штанга;

·  17 - стяжная шпилька;

·  18 - приводной механизм

rek61.ru
