Литейные формы: какими бывают формы для литья

• льтье
• жидкая штамповка
• метод жижкой штамповки
• литье под давлением



При литье металлов расплав всегда заливают в форму. Формы для литья бывают разовыми и многоразовыми, которые, в свою очередь, также могут быть различных видов.



Одноразовые литейные формы имеют песчаную основу. Смешанный в специальной машине с водой и связующими веществами кремнистый песок идет на изготовление форм, в которых можно получить литье различной конфигурации, любых размеров.



В цветном литье в качестве разовых форм широко используют оболочковые формы. Гипсовые оболочковые формы (гипс с быстро затвердевающим полимером) применяют для облицовки модели отливки.

После высыхания гипсовую форму разрезают пополам, сушат, после чего соединяют полученные половинки формы и заливают металлом.



Для литья по расплавляемым (выплавляемым) моделям используют оболочковые формы на основе диоксида кремня, порошок которого скрепляют связующим веществом. Такие формы применяют для литья металлов, которым присуща  высокая температура плавления. Пресс-форму из легкоплавкого металла наполняют или парафином, или замораживаемой впоследствии ртутью, или пластмассой. Полученную модель облицовывают огнеупорным материалом, который уплотняют вибрацией. После затвердения форму нагревают, из-за чего модель расплавляется и вытекает, а в полученную оболочковую форму заливают расплав для получения отливки.



Также при данном методе литья используют керамические литейные формы. Их изготавливают из каолина (фарфоровой глины) или алюминиевых силикатов. Керамические формы можно использовать для литья несколько раз.



Многоразовые формы изготавливают из огнеупорных металлов: чугуна, жаростойкой стали, меди или латуни. Их используют для цветного литья (например, цинковых, алюминиевых, латунных сплавов). Кроме того, многократно (до нескольких сотен раз) можно использовать формы из графита. Графитовые литейные формы изготавливают, подвергая графит механической обработке. Обычно они состоят из нескольких, скрепляемых между собой деталей, открытым остается лишь отверстие для заливки расплава.



К многократным формам для литья относятся и изложницы – открытые формы, расплав в которые поступает самотеком. Чаще всего их изготавливают из чугуна. При использовании изложниц в литье строго соблюдают основные правила: следят за чистотой изложниц перед заливкой расплавленного металла и предотвращают разбрызгивание жидкого металла на стенки формы при его заливке. После каждой отливки изложницы чистят и на внутреннюю вычищенную поверхность наносят формовочные противопригарные краски. Использовать изложницу можно до 100 раз.



Многократными формами для литья являются также кокили – закрытые металлические формы, внутренняя поверхность которых является точной копией конфигурации будущей отливки. Их широко применяют при литье из меди, алюминия, свинца, магния, олова, цинка. Это самые долговечные литейные формы, их ресурс достигает нескольких сотен тысяч циклов. Об окончании срока эксплуатации кокиля можно судить по качеству поверхностей отливок.

---

Разборная форма из силикона для литья своими руками

Способы создания формы для литья алюминия

Одной из основных задач домашнего плавления алюминия является подготовка формы, в которую сливается расплавленный металл. Существуют разные варианты заливки алюминиевого расплава. Основными являются открытый и закрытый способ литья.

Открытый способ литья

Самый простой – это слив жидкого металла в подручную форму, например металлическую кружку или банку из-под консервов.

После застывания сплава болванку из емкости достают. Чтобы облегчить этот процесс, производят простукивание по неостывшей до конца форме.

Если не требуется придавать литью четкой формы, можно просто слить жидкий расплав на приготовленную устойчивую к горению поверхность.

Закрытая форма

При необходимости получения сложной отливки сначала изготавливают для нее форму, соответствующую всем параметрам детали. Чтобы обеспечить четкое соответствие изделия заданным параметрам, ее изготавливают из составных формовочных частей.

Материалы для литых форм

При открытом способе заливки часто используется самый простой материал, который всегда под рукой, это – кремнезем. Сначала земля укладывается с послойной трамбовкой. Между слоями закладывают макет отливки, который после тщательной трамбовки оставляет отпечаток в кремнеземе. Эту форму осторожно вынимают и заливают вместо нее алюминий.

Некоторые мастера используют при приготовлении основы формы речной песок с добавлением жидкого стекла. Также иногда применяется смесь цемента с тормозной жидкостью.

Гипсовые формы

При изготовлении макета сложной формы часто используют гипс, который в основном может служить для разового процесса литья. При литье алюминия в гипсовую форму в качестве макетов используют парафин или пенопласт.

Восковой макет изделия заливается гипсом и после его сушки при высокой температуре расплавляется и сливается через специальное отверстие.

В случае изготовления макета из пенопласта его заливают гипсовой смесью и оставляют в ней до полного отвердевания формы. Горячий алюминиевый расплав заливают прямо на пенопласт. Благодаря высокой температуре металла происходит расплавление и испарение пенопласта, а его место занимает алюминиевый расплав, принимая заданную пенопластом форму.

При использовании пенопласта в качестве макета работы необходимо проводить в открытом пространстве или обеспечить хорошее проветривание помещения, т. к. продукты горения пенопласта вредны для человека.

Типичные ошибки и советы для правильного проведения литья

1. При работе с гипсом следует избегать типичных ошибок. Несмотря на то, что гипсовые формы являются удобным способом отливки нужных конфигураций деталей, этот материал очень чувствителен к влаге. При обычной сушке на воздухе она остается в составе гипса. Это вредит качеству алюминиевой отливки, т. к. может спровоцировать образование мелких раковин и пузырьков. Поэтому сушить гипсовые формы нужно несколько суток.
2. Металл перед заливкой должен быть достаточно горячим, чтобы успеть заполнить всю форму, прежде чем начать отвердевать. Поэтому после достижения температуры расплавления с учетом быстрого остывания алюминия не надо затягивать с его разливкой в форму.
3. Не рекомендуется окунать полученную отливку в холодную воду для ускорения процесса отвердевания. Это может нарушить внутреннюю структуру металла и приведет к трещинам.

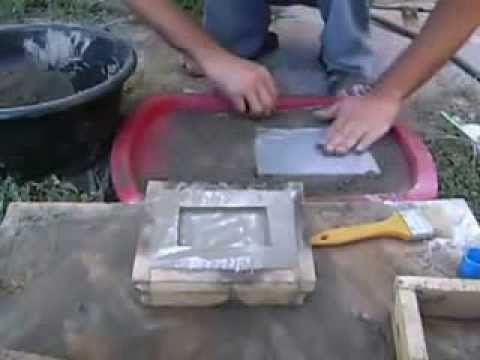

Как вариант могу предложить изготовить форму для заливки из гипса или алебастра.

При условии, что Ваша деталь не сложной формы и не имеет замысловатых рельефов и внутренних полостей.

Подготавливаем емкость по размерам чуть больше Вашей детали, можно использовать любую готовую картонную коробочку или изготовить самому из любого картона или гофрокартона, можно половину пластиковой бутылки, посуды, главное потом извлечь полученную форму для заливки.

Обмазываем деталь техническим вазелином или другой густой смазкой.

Готовим две шпонки для центровки формы из двух половин, к примеру, отпиливаем от карандаша два кусочка по 2 см., обмазываем вазелином.

Выбираем для изготовления формы алебастр.

Алебастр разводим следующим образом: в емкость с холодной водой добавляем нужное количество алебастра, дожидаемся пока вода полностью впитается в порошок и затем размешиваем до получения однородной консистенции.

Раствор должен получиться как сметана средней густоты.

Вязкий раствор получается из пропорции на 1 часть алебастра 1 часть воды.

Разводите такое количество раствора, чтобы использовать его за один прием, поскольку смесь достаточно быстро отвердеет и ее надо будет выбросить, восстанавливать ее не имеет смысла, свойства алебастра не восстанавливаются.

Наливаем в емкость столько раствора, чтобы Ваша деталь погрузилась наполовину в него. Это будет половина Вашей формы.

Важно расположить деталь так, чтобы после застывания раствора ее можно было бы извлечь из данной половинки формы.

По диагонали формы отдельно от детали вертикально погружаем до половины две шпонки.

Когда раствор застынет, попробуем аккуратно извлечь деталь и возвращаем ее на место. Все получилось, продолжаем дальше.

Изготавливаем прокладку на застывшую форму из подручных материалом: полиэтиленовой пленки, кальки, тонкой бумаги, закрываем только форму, деталь не закрываем. Можно еще смазать вазелином.

Из пластилина по расстоянию от детали до края формы изготавливаем цилиндр с воронкой на краю и помещаем в форму, это будет заливной канал. С толщиной определитесь сами.

Разводим еще нужное количество раствора и заливаем деталь полностью и ждем полного застывания второй половинки формы.

Читать также: Выключатель для болгарки интерскол

Затем извлекаем полученную форму из емкости, аккуратно разъединяем на две половинки, вынимаем деталь и пластилин, подчищаем дефекты.

Форму соединяем, воронка к верху, все, можно заливать алюминий.

После заливки и извлечения из формы необходимо будет доработать вылилую деталь вручную с помощью шкурки, надфилей, резака и т. д. до размеров оригинала.

Для многих термин «литейное производство» тесно связано с непосильным трудом и специальными профессиональными умениями и навыками. На самом деле отлить деталь из необходимого металла реально для самого обычного человека без профессиональной подготовки в домашних условиях. Процесс имеет свои тонкости, но по силам для выполнения в домашних условиях своими руками. Внешне напоминает изготовление свинцовых грузов для рыбалки. Особенности процесса литья алюминия связаны с техническими характеристиками материала.

Форма для гипса на примере копилки

Перед начинающим мастером с самого начала возникает вопрос: как создать форму для отливки из гипса копилки в виде поросенка или других изделий? Есть разные варианты изготовления форм для отливки. Одна из наиболее удобных – использование силикона.
Товары для изобретателей

Литой алюминиевый инструмент | Roto Dynamics

Roto Dynamics > Услуги > Литой алюминиевый инструмент

Причина, по которой литой инструмент требует больше времени, чем инструмент, изготовленный на станке с ЧПУ или изготовленный, заключается в том, что это многоэтапный процесс, в котором используются различные материалы.

3D-дизайн оснастки из литого алюминия

Процесс начинается с 3D-модели, которую можно предоставить в формате .Step или .IGES. 3D-модель корректируется с учетом усадки на основе линейного уравнения. Это линейное уравнение известно как коэффициент сжатия. Коэффициент усадки учитывает усадку расплавленного алюминия и используемую пластиковую смолу.

Изготовление моделей

В некоторых случаях модель можно вылепить вручную из древесины тополя, однако для этого требуется квалифицированный мастер с многолетним опытом. Обычно 3D-дизайн используется для создания модели на многоосевом фрезерном станке с ЧПУ. Модели часто изготавливаются из «инструментальной доски RenShape» или пенополиуретана. Крайне важно, чтобы поверхность модели была гладкой и непористой, поэтому для этого используется герметик.

Изготовление выкройки

На следующем этапе процесса изготовления оснастки из литого алюминия требуется материал с высокой прочностью для создания женской выкройки из модели. Есть два материала, которые использовались в индустрии изготовления моделей. Инструментальная гипсовая и стеклопластиковая; оба очень твердые и плотные, что позволяет переносить мелкие детали с модели на выкройку. Вокруг модели строится рама, которая создает линию разъема для окончательной формы. Это очень трудоемкий и важный этап, поскольку положение линии разъема определяет способ извлечения из формы конечного изделия, полученного центробежным формованием. После того, как материал для изготовления выкройки затвердеет, модель удаляется из выкройки с помощью традиционных инструментов для деревообработки, таких как копировальная пила. Теперь выкройка готова для использования в процессе литья.

Литой алюминий. Оснащение формы

Алюминиевые слитки переплавляются при температуре 122°F в печи для заливки. Песчаная полость образуется из сцепляющихся друг с другом песков свода и волокуши. Верхний слой и волокнистые пески формируются из стекловолоконного узора. Затем расплавленный алюминий заливается в полость через ряд желобов и литников. После того, как отливки отлиты, они должны сидеть и отверждаться в течение заранее определенного периода времени. Бегунки и песок отделяются от отливки, оставляя необработанные отливки, которые позже шлифуются и отделываются. Сформированная готовая отливка повторяет деталь, созданную по женской выкройке.

Соответствие линии разъема, крепеж, обрамление и отделка поверхности

Теперь, когда необработанные отливки сформированы, к каждой секции инструмента необходимо добавить зажимную или крепежную систему, чтобы скрепить линию разъема. Но перед этим требуется критический процесс, при котором линии разъема каждой точки сопряжения инструмента согласовываются, чтобы обеспечить правильное выравнивание между полостями пресс-формы. Стальная рама помещается на базовую форму, чтобы ее можно было прикрепить к печи ротационного формования таким образом, чтобы обеспечить оптимальное обслуживание формы. Затем внутренняя часть полости текстурируется соответствующим средством, чтобы соответствовать спецификациям обработки поверхности заказчика.

Bernier Cast Metals, Inc. | Качественные отливки в песчаные формы

Производитель отливок в песчаные формы более 70 лет Компания Bernier Cast Metals гордится тем, что имеет сертификат ISO 9001:2015. Материалы Алюминий | Латунь | Бронза | Медь | Серое железо | ковкий чугун | Сталь | нержавеющая сталь | Цинк Больше информации Рынки Железнодорожный транспорт/Транспорт | Вода/сточные воды | Автомобильная | Энергетика/Производство электроэнергии
Горнодобывающая промышленность/Погрузочно-разгрузочные работы | Станок | Декоративный | Автоматизация Больше рынков

Ассоциация производителей залива Великих озер

В центре внимания участников

Информационный бюллетень Ассоциации производителей залива Грейт-Лейкс — март 2021 г. литейное производство, занимающееся исключительно алюминиевым литьем. Осушители стержней были основной продукцией и закупались местными литейными заводами автомобильной промышленности. В 1972 литейный завод сменил название на Bernier Cast Metals, Inc.

, и с годами он расширился за пределы алюминиевого литья, включив в смесь латунь, бронзу, медь, серый чугун, ковкий чугун, сталь, нержавеющую сталь и цинк.

Согласно недавним опросам клиентов, причины, по которым клиенты возвращаются с повторными заказами в Bernier, связаны с их высококачественными деталями, своевременной доставкой и справедливыми рыночными ценами. Но что действительно отличает Bernier от других кастинговых компаний, так это их дружелюбие, отзывчивость и способность к общению, что делает ведение бизнеса без проблем для клиентов.

ЛИТЕЙНЫЕ ВОЗМОЖНОСТИ

Air-Set (без выпечки)

Сухой песок смешивается с жидкой смолой и отвердителем. Полученную смесь затем уплотняют по шаблону и оставляют застывать. Когда половинки формы раздвигаются, шаблон удаляется, а форма закрывается, расплавленный металл заливается в полость формы, создавая отливку. Процесс воздушной отверждения (без обжига) может обрабатывать более крупные и сложные отливки, чем процесс формования из сырого песка.

Оборудование:

• 1 – Шарнирный смеситель непрерывного действия Castec 300-500
• 1 – 50-150 Смеситель песка непрерывного действия Castec
• 1 – Стол для виброуплотнения Castec
• 1 – Непрерывный трубчатый нагреватель песка
• Размеры колбы: от 8″x12″ до 70″x112″

Зеленый песок

Гранулированный огнеупорный минерал покрывают преимущественно бентонитовой глиной и водой, а затем уплотняют (формуют) по шаблону. Затем расплавленный металл заливают в форму и дают ему остыть, создавая отливку. После вытряхивания формы отливка становится прочным и долговечным изделием. Процесс формования из сырого песка используется для изготовления отливок простой формы. Преимущества заключаются в более дешевой оснастке, более быстром обороте и отливках, как правило, менее дорогостоящих, чем при использовании других методов литья.

Оборудование:

• Отделение встряхивания и сжатия с размерами колб от 10″x16″ до 14″x20″

Узоры:

• Свободные деревянные узоры
• Спичечные доски и пластины
• Коуп-боксы
• Быстрые прототипы SLA напрямую из моделей САПР

Анализ/Тестирование

Помимо операций по литью металлов, Bernier Cast Metals, Inc.

предлагает решения для анализа и контроля. Если ваша фирма нуждается в химическом анализе, мы можем помочь. Наши операции по химическому анализу включают проверку соответствия продукта техническим условиям. Наше современное спектрометрическое оборудование может точно проверить химический анализ, чтобы убедиться, что он соответствует вашим стандартам.

Дополнительные услуги

Наши дополнительные услуги включают термообработку, механическую обработку и обработку поверхности. Термическая обработка включает в себя нагрев и охлаждение металла для изменения его физических свойств. Термическая обработка влияет на такие свойства, как твердость и эластичность. Мы также предлагаем услуги механической обработки. С помощью наших услуг по отделке поверхности мы можем обработать вашу продукцию, чтобы улучшить коррозионную/износостойкость и внешний вид.

Сертификат ISO 9001:2015

Номер сертификата: 15393
Код EAC: 17
Сертифицирован с: 18 июня 2008 г.

Действителен до: 5 июня 2023 г.
Переиздан: 6 июня 2020 г.
Цикл выдачи: 6 июня 2020 г.

ПРОДУКЦИЯ

О НАС

Bernier Cast Metals, Inc. — успешный семейный бизнес. Компания начала свою деятельность как производитель качественного литья в песчаные формы в 1945 году и продолжает процветать под управлением четвертого поколения.

Компания Bernier Cast Metals является комплексным поставщиком литья с широким спектром услуг, размеров отливок и материалов, от прототипов до полуфабрикатов. Наши клиенты наслаждаются удобством и экономией при покупке широкого спектра отливок и услуг у одного квалифицированного поставщика. В дополнение к качественному литью в песчаные формы мы поставляем быстрое прототипирование, а также модели из дерева и пластика из нашего собственного модельного цеха. Мы предоставляем химические сертификаты на месте, а также испытания на твердость. Мы передаем на аутсорсинг термическую обработку, механическую обработку и неразрушающий контроль.
