Восстанавливаем работу сварочного инвертора Ресанта САИ-250ПН

Как-то раз в мои руки попал сварочный инвертор Ресанта САИ 250ПН. Аппарат, без сомнения, внушает уважение.

Те, кто знаком с устройством сварочных инверторов, оценят всю мощь по внешнему виду электронной начинки.

Как уже говорилось, начинка сварочного инвертора рассчитана на большую мощность. Это видно по силовой части устройства.

Во входном выпрямителе два мощных диодных моста на радиаторе, четыре электролитических конденсатора в фильтре. Выходной выпрямитель также укомплектован по полной: 6 сдвоенных диодов, массивный дроссель на выходе выпрямителя.

три ( ! ) реле мягкого пуска. Их контакты соединены параллельно, чтобы выдержать большой скачок тока при запуске сварки.

Если сравнить эту Ресанту (Ресанта САИ-250ПН) и TELWIN Force 165, то Ресанта даст ему лихую фору.

Но, даже у этого монстра есть ахиллесова пята.

Аппарат не включается;

Охлаждающий кулер не работает;

Нет индикации на панели управления.

После беглого осмотра выяснилось, что входной выпрямитель (диодные мосты) оказались исправны, на выходе было около 310 вольт. Стало быть, проблема не в силовой части, а в цепях управления.

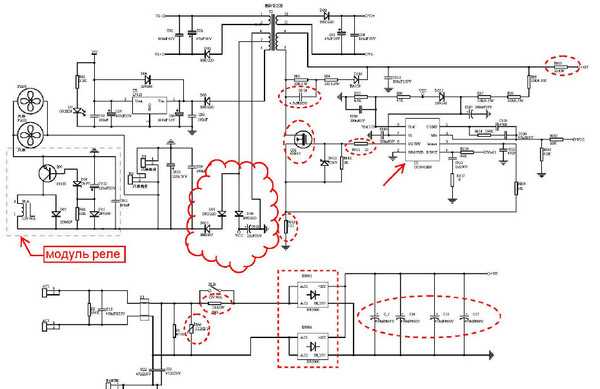

Внешний осмотр выявил три перегоревших SMD-резистора. Один в цепи затвора полевого транзистора 4N90C на 47 Ом (маркировка – 470), и два на 2,4 Ом (2R4) – включенных параллельно – в цепи истока того же транзистора.

Транзистор 4N90C (FQP4N90C) управляется микросхемой UC3842BN. Эта микросхема – сердце импульсного блока питания, который запитывает реле плавного пуска и интегральный стабилизатор на +15V. Он в свою очередь питает всю схему, которая и управляет ключевыми транзисторами в инверторе. Вот кусочек схемы Ресанта САИ-250ПН.

Также обнаружилось, что в обрыве ещё и резистор в цепи питания ШИ-контроллера UC3842BN (U1). На схеме он обозначен, как R010 (22 Ом, 2Вт). На печатной плате имеет позиционное обозначение R041. Предупрежу сразу, что обнаружить обрыв данного резистора при внешнем осмотре довольно трудно. Трещина и характерные подгары могут быть на той стороне резистора, что обращена к плате. Так было в моём случае.

Судя по всему, причиной неисправности послужил выход из строя ШИ-контроллера UC3842BN (U1). Это в свою очередь привело к увеличению потребляемого тока, и резистор R010 сгорел от резкой перегрузки. SMD-резисторы в цепях MOSFET-транзистора FQP4N90C сыграли роль плавкого предохранителя и, скорее всего, благодаря им транзистор остался цел.

Как видим, вышел из строя целый импульсный блок питания на UC3842BN (U1). А он питает все основные блоки сварочного инвертора. В том числе и реле плавного пуска. Поэтому сварка и не подавала никаких “признаков жизни”.

В итоге имеем кучу “мелочёвки”, которую нужно заменить, дабы оживить агрегат.

После замены указанных элементов, сварочный инвертор включился, на дисплее показалось значение установленного тока, защумел охлаждающий кулер.

Тем, кто захочет самостоятельно изучить устройство сварочного инвертора – полная принципиальная схема “Ресанта САИ-250ПН”.

#1 kyragery

Доброго дня, Господа Форумчане. Кто силен в электронных составляющих сварочных инверторов, подскажите на какие грабли наступлю)

Вопрос в следующем. Имеется абсолютно новая РЕСАНТА САИ190ПН на плате GP180:

GW40V60DF (G4 0R1 V5) — IGBT ТРАНЗИСТОРЫ — 4 ШТУКИ.

25/105/21T 470mF 400V — КОНДЕНСАТОРЫ — 3 ШТУКИ.

80F40 (CW4M2G) — ВЫХОДНЫЕ ДИОДЫ — 3 ШТ. — при этом имеется свободное место для распайки еще трех, есть непреодолимое желание их добавить. Чем грозит мне их установка?

А так же замена силовых транзисторов на более мощные?

#2 SergDemin

kyragery , и диодов надо бы добавить, и транзисторы помощнее, и конденсаторов на входе маловато. И мост на входе слабоватый. Вы всё это добавите и с удивлением увидите, что в поведении инвертора ничего не изменилось. Потому, что он так сделан, чтобы этих элементов, пусть на пределе, но хватало. Вы повысите надёжность, но не измените параметры аппарата. Для чего Вам это? Если нужен нормальный сварочник, продайте Ресанту, купите Сварог, Форсаж, Гроверс. По деньгам то на то и выйдет. А работать Ресанта как Форсаж или тот же Сварог не будет никогда. Если, конечно, не переделать всё. Если побаловаться — при выборе транзисторов смотрите на ёмкость затвора, чтобы время переключения не увеличилось.

#3 morgmail

SergDemin ,вы ещё забыли про трансформатор, если он стоит без запаса, то все переделки увеличат немного его надёжность, но может в другом месте порваться, где тонко.

#4 SergDemin

morgmail , Так а то же. Если по уму делать, от Ресанты одна лейба останется. Даже корпус менять придётся, в этот не влезет.

#5 kyragery

Большое спасибо. Ход мыслей ясен.

#6 kyragery

при выборе транзисторов смотрите на ёмкость затвора

У имеющихся такие.

C ies Input Capacitance — 3025pF

Сообщение отредактировал kyragery: 30 Январь 2017 13:22

#7 copich

  • Участник
  • Cообщений: 3 560
  • Доброго дня, Господа Форумчане. Кто силен в электронных составляющих сварочных инверторов, подскажите на какие грабли наступлю)

    Вопрос в следующем. Имеется абсолютно новая РЕСАНТА САИ190ПН на плате GP180:

    GW40V60DF (G4 0R1 V5) — IGBT ТРАНЗИСТОРЫ — 4 ШТУКИ.

    25/105/21T 470mF 400V — КОНДЕНСАТОРЫ — 3 ШТУКИ.

    80F40 (CW4M2G) — ВЫХОДНЫЕ ДИОДЫ — 3 ШТ. — при этом имеется свободное место для распайки еще трех, есть непреодолимое желание их добавить. Чем грозит мне их установка?

    А так же замена силовых транзисторов на более мощные?

    Конечно это извращение. покупать дешево, а потом доделывать.

    Но по существу вопроса:

    — сам так делал когда приносили в ремонт. Ставил с лучшими характеристиками

    — чем грозит. да собственно ни чем страшным.

    — частенько дефект не из-за перегрева происходит, а из-за работы платы управления

    — если не жалко деталей, то будет вам счастье

    Поэтому нужно дополнительно залачить толстым слоем лака и плату управления залить. Тогда смысл вижу такой доработки.

    Начните себя уважать и тогда вас то же будут уважать.

    работайте на оборудование которое будет доставлять вам радость и тогда работа будет в сладость!

    #8 Dr_MMA

    #9 SergDemin

    Лучше не меняйте. У них входная ёмкость больше, скорость переключения может уменьшится, поскольку драйвера рассчитаны на меньшую ёмкость. Потери возрастут, греться больше будут.

    Или выполните рекомендации Dr_MMA , или мой — купите Сварог, например Z203.

    #10 kyragery

    Или выполните рекомендации Dr_MMA, или мой — купите Сварог, например Z203.

    По транзисторам понял, спасибо. До прошлого года последний раз работал на трансформаторнике в военном училище, а теперь уже на пенсии). Технологии далеко шагнули. Посмотрел Z203, очень хорошо люди отзываются. Но следующим шагом будет полуавтомат.

    #11 Fermer23rus

    Всем здравствуйте. Решил написать в эту тему, если чего не так извиняйте.

    Являюсь “счастливым” обладателем Ресанта 250 уже год, весной прошлого года варили жестянку на электроде двойка, Поварил, выключил, на следующий день при включении загорелся индикатор перегруз ( перегрев?). Целый день включали /выключали — эффекта ноль. Повез в ремонт, мастер при мне включает — всё работает. Привез домой, больше таких закидонов не было. И вот буквально неделю назад — та же картина — при включении на холодную загорелся перегрев и больше не тухнет.

    Опять повез в мастерскую — взяли через три дня звонят приезжай забирай всё отремонтировали, с тебя 2 рубля . Спрашиваю чего было — говорят мозги набекрень встали. запустил дома, не сварка — огонь. Она так никогда не варила. начинаю убирать ток крутилкой — тянет тройку. Догнал до 0 — с трудом, но зажигает и тянет. На двойке вообще без проблем, и это на полном 0.

    Я корпус открыл, так и не понял, за что 2 рубля? Ну похоже что плату управления выпаивали, а так везде заводской припой.

    Так собственно вопрос, плз, это она у меня сейчас неправильно работает или до поломки-ремонта ? Нагрузить работой сварку пока нет возможности, так сжег 4 электрода,по два 3мм и 2 мм

    Опции темы
    Поиск по теме
    Отображение
    • Линейный вид
    • Комбинированный вид
    • Древовидный вид

    ищу схему на сварочник Ресанта САИ-190ПН шасси SH88

    ищу схему на сварочник Ресанта САИ-190ПН наклейка SH88

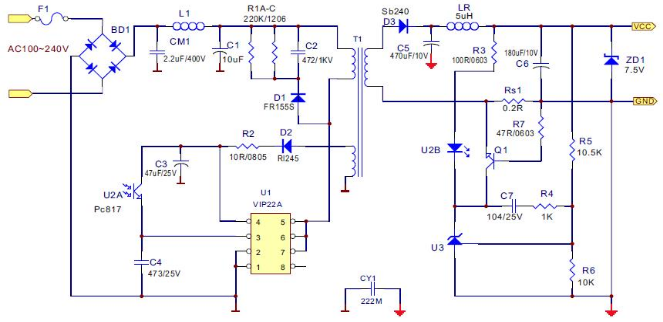

    БП построен на SD6834 — была сгоревшая. Заменил. Запустился но горит желтый светодиод защиты, хотя на выходе сварочника напряжение есть. Дугу не зажигает — искра еле-еле. Ищу схему чтобы разобраться в причинах защиты. Все схемы что находит — не то. У меня аппарат с двумя регуляторами — ток и форсаж и с табло. Плата управления вертикальная — 12 выводов. Прошу помощи.

    Не зажигает — искра есть. Я бы проверил в плавном пуске реле на предмет его замыкания контактов. Там ограничитель заряда конденсаторов термистор или сопротивление — на 3 фото. Проверил термодатчик на радиаторе- если не работает — аппарат может сбрасывать ток и гореть индикатор. Проверил бы напряжения, которые с дежурки идут — там на фото КРЕНка вроде стоит. Ну и сама схема управления сварочником сделана на каких микросхемах , что на вертикальной плате?

    ✅Специальное предложение✅ — ко всей электрической садовой технике AL-KO и STIGA удлинитель 25 метров в ПОДАРОК! Звони по одному из номеров и заказывай акционный комплект: (097) 591-29-90, (093) 316-03-61, (066) 581-35-66. Не упусти свой шанс!

    Меряйте напряжения дежурки,и померяйте есть импульсы на затворах,и какой формы.Напряжение какое на выходе.А ШИМ какой стоит?

    Напряжение дежурки 15в. Шим 3845. Напяжение на выходе есть — подключаю лампу 220в 75 вт — светится в пол накала. А вот почему горит индикатор защиты-? Без схемы разобраться очень тяжело. Нет столько времени на него.
    Жалко убил столько времени на ремонт БП дежурки а тут вылез такой косяк.

    Зато опыта сколько получили,дежурку починили с управлением справитесь.Какое напряжение на электролитах?

    . Нет столько времени на него. — так отнесите в сервис и время освободится. Со схемами напряг. Поэтому ремонт производится по соответствующему алгоритму для каждого случая индивидуально — я же Вам писал и sergey325 написал что проверить. Вы меня извините, но ремонтировать аппарат и в качестве вольтметра использовать лампочку не есть хорошо. Почему индикатор горит? — да термодатчик не работает ( как вариант ).Шим 3845 —
    значит выходной “косой” мост — смотреть обратные связи на эту ШИМ-ку, там ещё оптроны по обратным связям стоят — они рабочие?

    — лампочка при 300 вольтах может и бахнуть.

    Не вобиду.Делайте как вам говорят и может отремонтируете.Напряжение на виходе есть а какое.Посмотрите на крышке сварочника там написано и померяйте соотвецтвует или нет.

    Специальное предложение для участников форума — скидка на оборудование Джасик! Для того, чтобы получить скидку звони по одному из номеров: (097) 591-29-90, (093) 316-03-61, (066) 581-35-66 и скажи кодовое слово: “сварочный форум”. Такое бывает только раз в жизни!

    Ребята никаких обид у меня нет. Опыта по сварочникам много, но аппарат попался редкий из новых, схем не найти, а так лазить можно долго а другая работа стоит
    поэтому и обратился к вам за помощью — вдруг кто с таким уже сталкивался или есть схема. Там 3 оптопары — все находятся в открытом состоянии а вот ддолжны ли они быть открыты —
    вопрос. Та что следит за выходным напряжение понятно что должна быть открыта, когда на выходе есть напруга и она в норме. А вот остальные. Схему ПУ(платы кправления) на 12 ног
    нашел, а вот остальное пока нет. А лампочку на выход — это сразу показывает что выход есть и напряжение в норме — по степени накала видно.

    Сварочный аппарат инверторный САИ-190


    Аппарат Ресанта САИ предназначен для электродуговой сварки. Разработан агрегат в Латвии, но производство находится в Китае. Он удачно используется как на профессиональном уровне, так и для бытовых целей. Для сварки покупают штучные электроды со специальным покрытием.

    Вся работа устройства осуществляется в ручном режиме. Сварочный однофазный инвертор Ресанта САИ 190, подключается к обыкновенной сети с напряжением в 220 В, при частоте тока 50 Гц. Он прост в настройках, применении, это и дало возможность набрать прибору большую популярность среди не только специалистов с большим опытом, но и любителей.

    Как работает сварочный аппарат Ресанта САИ-190

    Для регулировки сварочного тока на аппарате Ресанта САИ-190 установлен широтно-импульсный модулятор. Схема работы инвертора представляет собой преобразование переменного тока в постоянный. Напряжение первого при этом составляет 50 Гц. Затем постоянный снова становится переменным с высокочастотными показателями. Прибор включает несколько важных функций:


    Сварочный аппарат Ресанта САИ 190

    • Anti Stick — предупреждает залипание рабочего электрода;
    • Hot Start — помогает быстро и без проблем начать сварку;
    • автоматическая защита от перегрева — позволяет минимизировать риск замыкания.

    Последняя функция предусматривает специальную сигнальную лампочку. Она зажигается, когда инверторный блок перегревается и нуждается в небольшом перерыве. Ситуация требует немедленного прекращения сварки на 15 минут. Отключать инвертор от сети не нужно.

    Вместе все системы агрегата обеспечивают комфортную и качественную работу, даже для новичка. В сравнении с другими сварочными инверторами, Ресанта САИ-190 существенно экономит электроэнергию и обеспечивает высокий КПД.

    Как правильно резать металл электродом?

    Принцип действий при осуществлении резания металла следующий:

    1. На инструменте необходимо выбрать режим тока. Он должен соответствовать толщине обрабатываемого металла.
    2. Электрод приставляем к месту пореза и после небольшого ожидания, что он нагрелся, начинаем процедуру.
    3. При разрезе пластины рекомендуется поставить ее вертикально. Это требуется для того, чтобы побочный эффект виде расплавленного железа стекал вниз и не вредил работе.

    Для резки стоит выбрать электрод отличный от того, который применяется при сварке. Что касается техники безопасности, то нормы аналогичны.

    Инструкция по использованию инвертора Ресанта САИ-190


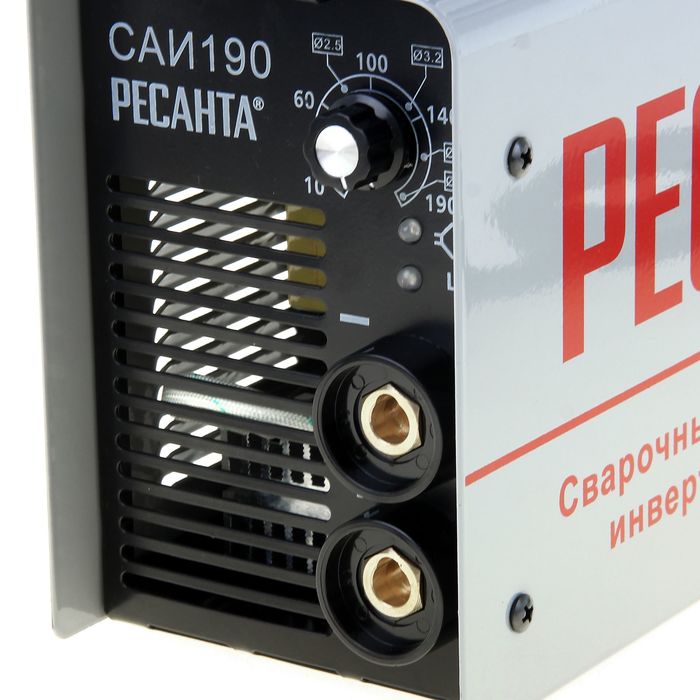

    Панель управления сварочным аппаратом Ресанта САИ 190

    Подсоединение прибора к сети не требует соблюдения специфических правил. Розетка должна быть заземлена, так как защитное зануление происходит через электрический шнур. Производитель указал в инструкции, что для корректной работы значение установленных автоматов не должно быть меньше 16 А. Если аппарат длительное время находился на улице при минусовой температуре, следует не менее, чем на 2 часа оставить его в помещении при комнатной температуре.

    Недопустимо использовать прибор Ресанта в условиях высокой влажности или под дождем. Важно исключить пыльные работы вблизи сварочного аппарата. Шлифовальные машины, электропилы или болгарки не должны эксплуатироваться в одном помещении с прибором для сварки. С целью безопасности не стоит накрывать инвертор, даже если он работает вхолостую. Непрерывная работа должна продолжаться не более 70% общего времени: из 10 минут работ 3 минуты отводятся для остывания устройства.

    Виды ручной дуговой сварки

    Ручную дуговую сварку подразделяют на следующие классификации:

    • по виду электрода – плавящиеся и неплавящиеся электроды;
    • по форме дуги – свободная и сжатая;
    • по принципу воздействия на металл – прямое и косвенное.

    Изучая, как научиться сварочным работам самостоятельно стоит заранее определить технику и вид дуговой сварки. Постепенно допустимо освоить все разновидности.

    В процессе обучения стоит отдать предпочтение распространенным электродам МР -3. Они просты в использовании и при разжигании. Самые распространенные и выгодные по цене электроды – с диаметром в три миллиметра.

    Технические параметры Ресанта САИ-190

    В комплекте с Ресанта САИ-190 обязательно есть два силовых кабеля длиной 2 и 1,5 метра, электрический держатель, клемма для заземления. Основные технические параметры инвертора:

    ХарактеристикиЗначенияЕд. измерения
    Напряжение сварочной дуги27V
    Общий вес2700г
    Габариты инвертора0,15х0,3х0,37м
    Максимальный ток во время сварки25А
    Защита металлического корпусаIP21
    Требуемое напряжение в электросети220V
    Допустимый диаметр электрода5мм
    Уровень мощности5кВт
    Ход вхолостую80V
    Способ охлаждениявоздух

    У профессиональных сварщиков большим спросом пользуется более усовершенствованная модель — Ресанта САИ-190 Проф. Ключевым отличием является наличие функции ARC FORCE, которая дает возможность контролировать силу тока во время сварочного процесса от 10 до 190 А. Напряжение электросети допустимо в пределах от 100 до 260 V. Значение максимального тока повышено до 33 А.

    Особенности моделей «Resanta»

    Последние технологии позволяют сделать устройство гораздо надежней, мощней, и более ремонтнопригодным. Как выше упоминалась принцип работы основывается на преображение сетевого напряжения в импульсное. Рабочий процесс упрощается при помощи функций:

    • «антиналипание» — эта функция обезопасить пользователя от случайного короткого замыкания, рабочими деталями, а также в случае неправильной настройки тока и потери дуги, исключит налипание электрода к рабочей детали, из-за чего может последовать разрушение оболочки электрода.
    • «горячий старт» — зажигание дуги сопровождается краткосрочным повышением сварочного тока, и впоследствии снижения, для исключения прилипания электрода к рабочей детали. При возникновении короткого замыкания, величина тока резко падает, а после сдвига электрода электроника тут же возвращает настройки горения дуги, вследствие этого дуга становится устойчивой, и гораздо облегчает работу неопытному пользователю. Если есть такая функция необязательно соблюдать ровность электрической дуги, поскольку ее контролирует сам аппарат.

    Модификация «Ресанта САИ-190пн» умеет работать при сильном падении сетевого напряжения, похожие модели с одинаковым максимальном током сварки по остальным параметрам почти не имеют различий между собой.

    Основные преимущества и недостатки инвентора Ресанта Саи-190

    Модель Ресанта относится к ряду полупромышленных аппаратов, так как с одинаковой эффективностью может использоваться в быту и в промышленных масштабах. Прибор считается достаточно мобильным, так как обладает небольшим весом и сравнительно малыми габаритами. Отличная производительность, низкий расход электродов и электроэнергии, простое регулирование — главные достоинства инвертора. Устройство позволяет сваривать разные виды металлов.


    Технические параметры САИ-190 в сравнении с другими сварочными аппаратами Ресанта

    Многие сварщики отмечают существенный недостаток — слишком короткий кабель, что ограничивает возможности при сварочных работах. Кроме того, электрический прибор не переносит влажность и холод, что заставляет учитывать климатические условия. В случае пренебрежения данной рекомендацией, сварочный инвертор быстро выйдет из строя. Что еще немаловажно: стоимость прибора превышает большинство аналогов с похожими характеристиками.

    Несмотря на определенные минусы, современный инвертор пользуется большим спросом. Аппарат производится в Китае, но отличается хорошей ремонтопригодностью. Большинство поломок связаны с несоблюдением правил эксплуатации. Чтобы работа была качественной и стабильной, рекомендуется придерживаться всех рекомендаций, указанных в инструкции. Следует акцентировать внимание на уходе за техникой — удалении пыли и скопившейся грязи.

    Резюме

    Электроприборы – неотъемлемая часть нашей жизни. Трудно представить современную повседневность без микроволновки, холодильника, утюга или стиралки.

    За их работу отвечают различные электронные устройства. Как и у инвертора. Правда, электросхемы у них отличаются друг от друга как земля и небо.

    Поэтому нельзя подходить к ремонту или того еще больше – к изготовлению инвертора собственноручно, используя «неродную» для него схему. Варианты для каждого сварочного аппарата входят в комплект.

    Также схемы всегда можно посмотреть в интернете. Достаточно вбить в поисковик название модели. Работы вам без дефектов!

    Неисправности агрегата Ресанта Саи-190

    Если сварочный аппарат вышел из строя, для ремонта рекомендуется обратиться в специализированную мастерскую. Нарушения пайки и сгоревшие детали можно определить при визуальном анализе. Остальные же случаи требуют тщательной диагностики. Наиболее частые неполадки:


    Часто встречающиеся неполадки в работе САИ-190

    • при поломке вентилятора устройства или скопления большого количества пыли внутри прибор быстро нагревается;
    • повреждение кабеля или выключателя влечет за собой отсутствие питания;
    • при перегорании печатной платы, повреждении шнура или потере массы отсутствует дуга.

    Сварочный инвертор Ресанта САИ-190 обеспечивает стабильную работу, даже при перепадах напряжения в электросети. Чем больше мощность сварочного аппарата, тем проще будет варить при низком напряжении. Соответственно, чем больше сила тока устройства, тем выше его цена. Выбрав оптимальную модель, можно получить незаменимого помощника в хозяйстве или на промышленном предприятии.

    Видео по теме: Ресанта САИ-190А

    Публикации по теме


    Как самостоятельно выполнить ремонт сварочных аппаратов инверторного типа


    Особенности выбора лучшего сварочного аппарата инвертора


    Знакомство с лучшими сварочными инверторами российского производства

    Неполадки с вентилятором

    Характеристики «Ресанты САИ 190» – это не всё, что следует знать перед началом эксплуатации инвертора. Важно ознакомиться еще и с возможными неполадками. Например, если вентилятор охлаждения перестал вращаться, то он мог оказаться заблокирован. Иногда к этому приводят посторонние предметы, попавшие во вращающуюся часть. Для того чтобы продолжить работу, необходимо очистить вентилятор. Однако его отказ от работы может указывать ещё и на то, что эта часть оборудования сгорела. Для замены узла необходимо обратиться в сервисный центр.

    Запрещается

    • Использовать аппарат во время дождя или во влажном помещении.
    • Использовать режущие инструменты (дрели, «болгарки», электропилы и т.п.) рядом с включенным аппаратом, это приведет к попаданию металлической пыли внутрь и выходу его из строя.
    • Производить сварочные работы при наличии повреждения изоляции сетевого провода или сварочных кабелей.
    • Если аппарат хранился при отрицательной температуре, то перед включением необходимо выдержать аппарат не менее двух часов при положительной температуре окружающей среды для предотвращения появления конденсата.

    Модернизация РЕСАНТА САИ190ПН – Ремонт и модернизация


    Главная / Аппараты

    Назад

    Время на чтение: 3 мин

    0

    393

    Инвертор Ресанта 190 – модель сварного аппарата в линейке САИ. Его предназначение – дуговая сварка ручного типа. Ресанта САИ имеет достаточно высокую цену, однако не подходит для профессиональной категории работ.

    Это скорее инвертор, подходящий для хобби, либо новичка, только изучающего азы сварочного дела.

    Эта статья дает информацию о технических характеристиках, достоинствах и недостатках модели, а также существующих модификациях.

    • Общая информация
    • Достоинства и недостатки
    • Схема аппарата, виды неисправностей
    • Заключение

    Устройство и функциональность

    Сварочный аппарат Ресанта САИ 190 заключен в корпус прямоугольной формы, размеры которого составляют 350х140х250 мм. Он изготовлен из прочной качественной стали, а поверхность защищена лакокрасочным слоем. Благодаря большому плоскому основанию он устойчив на любой поверхности, в том числе и на уклонах. С двух сторон на корпусе предусмотрены прорези, которые служат для беспрепятственного проникновения воздуха. Кожух соответствует требованиям защиты класса IP21.

    На задней крышке установлен включатель и вход для питающего кабеля, а спереди собрана панель управления. Она характеризуется простотой устройства и разобраться с функционалом сможет даже новичок. Здесь предусмотрен поворотный регулятор силы тока, индикатор сети и перегрева. Здесь же есть клеммы для подключения сварочных кабелей. В верхней части предусмотрены крепежи наплечного ремня.

    Составные узлы и элементы расположены внутри корпуса. Основным элементом является трансформатор, преобразующий входной ток частотностью 50 Гц в постоянный. После этого ток снова преобразуется в переменный, но его частотность уже намного больше и составляет 20 кГц. Благодаря такой цепочке преобразований удается увеличить силу тока до 190 Ампер. Напряжение при этом составляет 85 В. Сам трансформатор имеет на поверхности ребра охлаждения, изготовленные из легкого сплава. Для лучшей циркуляции воздуха предусмотрены два вентилятора.

    Надежность работы и полная безопасность эксплуатации обеспечивается встроенной системой защиты и предупреждения. Установлены температурные датчики, которые следят за повышением температуры и предупреждают пользователя в случае приближения опасного порога.

    Принцип работы сварочного аппарата заключается в том, чтобы разжечь высокотемпературную дугу между поверхностью металла и электродом. В этой среде достигается высокая температура, которая заставляет металл плавиться. Расплав соединяемых кромок перемешивается, образуя прочную монолитную поверхность. «Бортовые» функции антизалипания и горячего старта обеспечиваются за счет автоматической регулировки силы рабочего тока.

    Для быстрой активации дуги в момент приближения электрода к поверхности металла подается мощный электрический импульс. После загорания дуги ток резко снижается, исключая залипание электрода. Покрытие электрода горит и образует закрытую среду, не допуская контакта расплава с атмосферным кислородом и азотом. Это улучшает качество сварного соединения.





    Характеристики сварочного инвертора Ресанта САИ 190

    Для работы аппарата ручной дуговой сварки САИ 190 рекомендуется приобретать электроды диаметром до 5 мм. Максимальный сварочный ток составляет 190 ампер (паспортно-технические данные). Однако практикующие специалисты отмечают тот факт, что показатели завышены. Добиться на практике таких значений практически невозможно, и они несколько ниже.

    Инвертор обладает небольшими габаритами и малым весом – не более 5 кг. Это удобно, если приходится часто транспортировать оборудование. К примеру, брать его с собой на дачу и забирать по возвращении домой. Широкий диапазон рабочих температур: от -10 до +40 градусов Цельсия, что очень практично для нашей климатической зоны.

    Стоит отметить весьма скромную комплектацию сварочного инвертора. В сумму заложены сварочные и подающие питания кабели. Всю остальную оснастку придется докупать. С другой стороны, на оборудование предоставляется двухгодичная гарантия, что вселяет уверенность в его надежности.

    Использование сварочного инвертора

    Эта модель предназначена для ручной сварки с использованием электродов для постоянного и переменного электротока. Благодаря использованию инвертора и соответствующей возможности преобразования электротока обеспечивается широкий диапазон регулировки мощности, именно поэтому такое оборудование может применяться для работы с различными по своим характеристикам тугоплавкости металлами.

    Еще одним несомненным преимуществом Ресанта САИ 190к является простота работы с этим аппаратом. Даже если вы ранее никогда не занимались сваркой, то какой-либо дополнительной подготовки и обучения использованию этой модели вам не потребуется. Поэтому рекомендуется обратить внимание на компактную модель Ресанта САИ 190к дачникам и владельцам частных домов, которые самостоятельно выполняют различные работы по дому и хозяйству.

    Этот сварочный аппарат изготовлен в качественном металлическом корпусе и имеет удобный наплечный ремень для переноски. Корпус покрашен специальной защитной краской, что обеспечивает необходимую защиту от ржавчины. На корпусе имеются многочисленные отверстия для вентиляции и охлаждения силовой части инвертора.

    При этом следует помнить о том, что данная модель сварочного инвертора не предназначена для работы в условиях повышенной влажности, это может привести к выходу из строя оборудования и поражению электротоком сварщика. Используя инвертор, не следует располагать его на пыльном полу, это может привести к засасыванию пыли внутрь аппарата, и впоследствии придется вскрывать инвертор и выполнять его очистку.

    Внедрение автоматики на данной модели инвертора позволило существенно упростить сварку и повысить качество проводимых работ. Тут имеется функция Горячего старта, которая позволяет существенно упростить начало работы аппарата и зажжение дуги. Если на обычных ручных трансформаторных сварочных аппаратах зажечь дугу может лишь опытный сварщик, то тут включение устройства выполняется буквально нажатием одной клавиши.

    Отметим и наличие функции Антизалипания, которая предотвращает нежелательное расплавление и залипание электрода при сварке металла. Благодаря наличию данной функции работать с таким сварочным аппаратом могут даже обычные домовладельцы-дачники, которые не имеют соответствующего опыта работы с подобным оборудованием.

    Ресанта 190к оснащена встроенной защитой от перегрева, поэтому установленные внутри корпуса устройства температурные датчики при достижении температуры предельных величин отправляют соответствующие сигналы в блок управления, и инвертор прекращает работу до полного остывания силовой части устройства. Тем самым обеспечивается максимальная долговечность и беспроблемность эксплуатации такого оборудования.

    Особенности использования модели САИ 190к

    Использование данной модели сварочного инвертора в работе не представляет какой-либо сложности. Упрощенно алгоритм использования этого сварочного аппарата выглядит следующим образом:

    1. Необходимо в зависимости от характеристик свариваемых металлов выбрать толщину электрода и оптимальные показатели рабочего тока.
    2. Далее следует установить тумблер рабочего тока на минимум и нажать кнопку включения инвертора. Автоматика зажжет дугу, после чего вручную выставляем необходимые параметры рабочего сварочного тока.
    3. Непосредственно сама сварка заключается в расплавлении электрода, металл которого входит в прочную связь на молекулярном уровне с соединенными деталями, что позволяет обеспечить максимально возможную прочность и качество выполненной работы.
    4. После завершения работы вам останется лишь перевести показатель сварочного тока на минимум, выключить инвертор и после этого отсоединить кабели от аппарата.

    Плюсы и минусы

    Сварочный аппарат Ресанта САИ 190 наделен многими достоинствами, одно из которых заметно с первых шагов: простота подключения. Достаточно просто вставить вилку в розетку бытовой сети энергоснабжения, чтобы иметь возможность начать работу. Важно, чтобы напряжение в сети не сильно варьировалось, а его минимальное значение не опускалось ниже 200 вольт.

    Вторым несомненным плюсом является тот факт, что «начинка» выполнена на основе транзисторов IGBT. Именно благодаря этому аппарат получился компактным, легким и с внушительным дополнительным функционалом.

    Теперь подробнее о его основных возможностях. Аппарат надежно защищен от перегрева. В его активе встроенная функция «anti stick», больше известная среди пользователей как «антизалипание». Не менее популярна и другая особенность «hot start» – быстрый старт, позволяющая практически моментально разжечь сварочную дугу. Наличие этих двух функций в значительной степени упрощает выполнение сварочных работ.

    Для того, чтобы начать работать с инвертором, не обязательно изучать теоретическую часть электротехники. Все регуляторы и кнопки управления собраны на передней панели, понятны на интуитивном уровне и подписаны. Большой шрифт подписей виден даже с большого расстояния, сто удобно на первых порах для ознакомления с панелью управления.

    Полный перечень достоинств:

    • Модель работает от сети бытового электроснабжения и проста в подключении.
    • Инверторная система подразумевает применение небольших трансформаторов. В сочетании с IGBT-транзисторами это обеспечивает небольшой вес и скромные габариты аппарата.
    • Есть встроенная индикация предупреждения о перегреве. Это делает работу более комфортной и безопасной.
    • Функции антизалипания и горячего старта упрощают использование установки.
    • Продолжительность включения составляет 70%.
    • Прочный корпус надежно защищает внутреннюю часть от повреждений.
    • Широкий диапазон регулирования мощности и возможность преобразования высокочастотного тока.
    • Допускается применение электродов переменного и постоянного тока.
    • Не требуется предварительная подготовка специалиста. Достаточно небольшой практики и начальных знаний о сварочных работах.

    Теперь о недостатках. Торговая марка Resanta зарегистрирована в Латвии, но производство расположено в КНР. Этот факт обусловлен двумя особенностями. Первое – расположенное в Китае производство дает возможность сформировать доступную для потребителей цену. Второе – далеко не каждый покупатель сможет довериться качеству производителей из Поднебесной. Каждому придется принимать решение, взвесив эти факторы.

    Второй важный минус заложен в технических характеристиках. За такую же стоимость многие другие китайские производители предлагают оборудование с куда более внушительными параметрами. Здесь же покупателям приходится приплачивать за бренд и сервис. Функционала оборудования со временем перестает хватать и для выполнения более сложных задач придется покупать другой инвертор.

    Технические характеристики

    У аппарата «Ресанта САИ-190» характеристики следующие:

    1. Ток сварки — 10…190 А.
    2. Максимальный ток первичной обмотки — 25 А.
    3. Диаметры электродов — до 5 мм.
    4. Напряжение входа — 140…240 В.
    5. Продолжительность работы — 70 % при токе 190 А, например 7 мин. непрерывная сварка и перерыв на 3 мин.
    6. Напряжение без нагрузки — 80 В, обеспечивающее легкий розжиг дуги.
    7. Напряжение дуги — 27 В.

    Аппарат снабжен электрическими датчиками, которые включают аварийный индикатор перегрева, и срабатывает защита. Причины могут быть другими, и не помешает лишний раз убедиться, что нет замыкания между сварочными кабелями. Если ток составляет около 60 % от максимального, срабатывания защиты от перегрева не будет. При сварке металла электродом диаметром 3 мм выбирается ток 90-110 А. При этом запас должен быть 1,5-1,6-кратным. Тогда аппарат выбирается на 160 А, а лучше — на 190 А. Потребление энергии зависит не от типа и мощности выбранной модели, а от установленного тока сварки.

    Подготовка к работе и меры безопасности

    Конструктивно инверторный сварочный аппарат Ресанта 190 не является сложным устройством. Подготовить его к эксплуатации может практически любой человек. Важно изначально обеспечить элементарные меры безопасности и учесть некоторые моменты. Это необходимо для предотвращения возможности поражения электрическим током, а также исключения ряда других неприятных ситуаций.

    Заземляется оборудование через шнур электропитания. Поэтому необходимо использовать розетки соответствующей конфигурации, соединенные с контуром заземления. Питающий шнур подключается к сети электроснабжения после того, как были подключены силовые сварочные кабели. Включается тумблер «сеть», а регулятор силы тока переведен в наименьшее положение. После выполнения работ устройство отключается в обратном порядке.

    Выполнение сварочных работ в закрытом помещении требует дополнительной подготовки. Необходимо позаботиться о проветривании внутреннего пространства. В обязательном порядке следует избавиться от легковоспламеняющихся материалов и жидкостей. Приступать к работе можно только в средствах индивидуальной защиты: маска, перчатки, головной убор, костюм из огнестойкого материала, прочная закрытая обувь.

    Как пользоваться сварочным аппаратом Ресанта 190

    Перед тем, как приступить к работе, следует внимательно ознакомиться с требованиями безопасности. Порядок выполнения работ:

    • зачищается поверхность свариваемых деталей. На расстоянии 1-2 см от сварочного шва материал должен быть очищен от краски, масла, пыли и прочих загрязнений;
    • удерживая сварочную маску перед лицом, необходимо поджечь дугу. Наиболее эффективным считается метод «чиркания» – по принципу поджига обыкновенной спички;
    • после активации сварочной дуги, нужно ее удерживать. Для этого необходимо придерживаться расстояния от электрода до поверхности металла, которое равняется расходника. Угол наклона по вертикали желательно выдерживать в диапазоне 20-30 градусов;
    • по завершению формирования сварочного шва электрод следует отвести немного назад, а потом резко вернуть в начальное положение, чтобы ванночка наполнилась расплавом;
    • шлак очищается при помощи специального сварочного молоточка или жесткой металлической щетки;
    • заменять электрод и двигать свариваемые элементы безопаснее с использованием диэлектрических плоскогубцев;
    • при смене электрода нужно выключать сварочный аппарат, предварительно снизив силу тока до минимального значения.

    В целях безопасности запрещается:

    • эксплуатировать оборудование в помещении с высокой влажностью или на открытой площадке во время дождя;
    • применять абразивные и режущие средства металлообработки в непосредственной близости к инвертеру. Это приведет к попаданию мелких металлических частиц внутрь, что в конечном итоге приведет к выходу оборудования из строя;
    • работать, если повреждена изоляция на питающем или сварочном кабеле;
    • включать аппарат принесенный из холода в теплое помещение. Нужно дать оборудованию постепенно нагреться (адаптироваться), чтобы избежать образования конденсата.

    Схемы и неисправности

    Далее прикреплено несколько схем, которые помогут специалистам разобраться с принципами устройства и работы оборудования.

    Иногда случаются неисправности, которые пользователь может устранить самостоятельно. Это, как правило, мелкие дефекты, для исправления которых не требуются специальные знания или навыки. Серьезные поломки вынуждают владельцев обращаться в сервисные центры или специализированные ремонтные мастерские. Итак, теперь детальнее:

    • Перегрев оборудования или неисправности блока питания. В этом случае нужно прибегнуть к помощи специалистов и обратиться в мастерскую.
    • Не отсвечивает индикатор сети. Прежде всего, необходимо проверить, включена ли вилка в розетку и положение тумблера на панели управления. Если здесь все в порядке, то к решению нужно подключить электрика.
    • Оборудование не работает на полную мощность. Причиной такого может быть влажная поверхность электрода или слишком маленькое напряжение в сети электроснабжения.
    • Отсвечивает индикатор перегрева. Нужно снять корпус и проверить засоренность системы охлаждения, при необходимости очистить. Если манипуляции не помогли улучшить ситуацию, следует обратиться в мастерскую.
    • Отключение вентилятора при отсутствии сигнала перегрева. Обратиться в сервисный центр.
    • Долго мигают индикаторы при первом включении. Работа в режиме аргоновой сварки характеризуется нестабильностью дуги. Аппарат нуждается в ремонте с привлечением специалистов.
    • Инвертор перестает работать, издавая громкий щелчок. Причиной может стать подгоревший контакт или проводка. Требуется проверка регулируемых накладок и реле.
    • При включении пробивает массу. Свидетельствует о нарушении изоляции проводки. Нужно внимательно ее проверить.
    • На лицевой панели мигают два диода, а вентилятор синхронно с ними включается-выключается. Такое поведение узлов оборудования свидетельствует об неисправностях системы охлаждения. Скорее всего вышла из строя управляющая микросхема. В случаях, когда питание кулера прерывает реле, то его следует сменить на новое.
    • Индикаторы мигают, реле срабатывает, а вентилятор включается. Через одну секунду все выключается и процесс повторяется заново. Необходимо проверить сопротивление R43 (обозначено на схеме – 51Ом, 12В), диод D14 и выходные транзисторы.
    • Слишком легко прокручивается ручка регулировки силы тока. Со временем крепление ослабляется и разбалтывается. Нужно проверить и заменить изношенную часть.
    • Вентилятор разрушился. Материал, из которого он изготовлен, очень хрупкий. Попадание постороннего предмета или ветки неизбежно приводит к разрушениям. Деталь необходимо заменить.
    • Трескается оплетка на проводе при работе на морозе. Не всякая проводка предназначена для работы в условиях отрицательной температуры. Нужно прекратить работу или приобрести соответствующий кабель.
    СХЕМА СВАРОЧНОГО ИНВЕРТОРА И ОПИСАНИЕ ПРИНЦИПА РАБОТЫ

    НА ПРИМЕРЕ СВАРОЧНОГО АППАРАТА РЕСАНТА САИ 140

    Основных схем сварочного инвертора Ресанта САИ 140 удалось найти две. Управление у них очень похоже, а вот технологически они отличаются довольно сильно.

    НАЖМИТЕ РИСУНОК ДЛЯ ПРОСМОТРА В ПОЛНОМ РАЗМЕРЕ

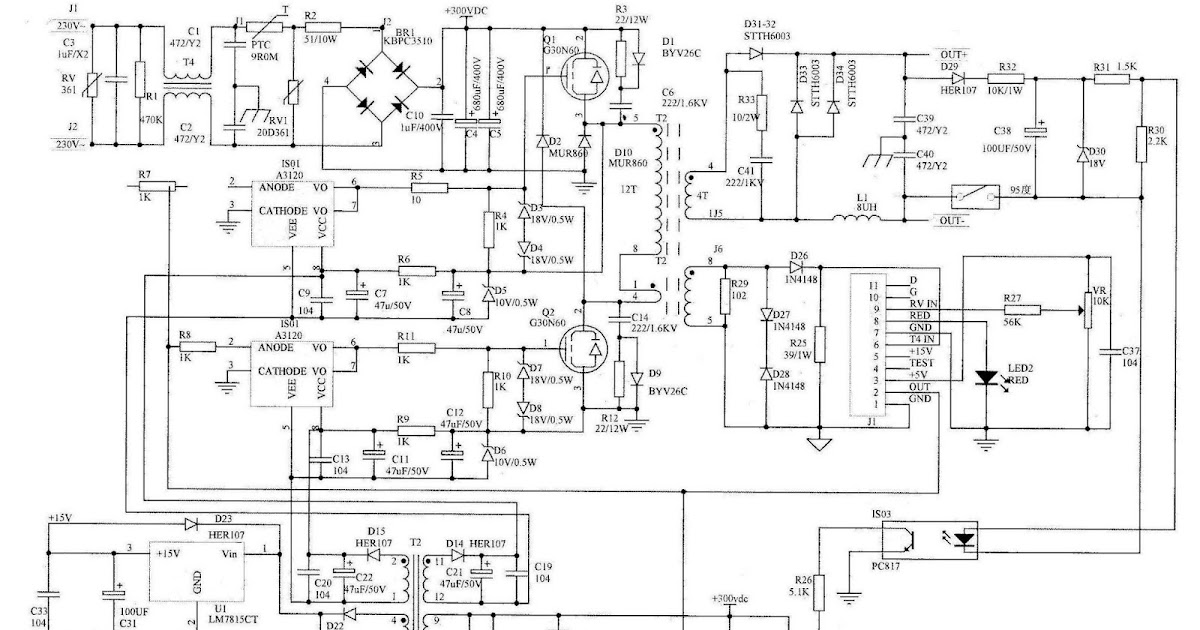

    принципиальной схемы сварочного инвертора Ресанта 140 выполнен с использованием управляющего трансформатора, а — с использованием оптодрайверов для силовых транзисторов. Есть отличия и в питании управления. Первый с самозапитом, а второй использует отдельный источник питания. Поскольку первый похож на то, что есть у меня, т.е. используется управляющий трансформатор, то с него и начнем.

    ДВА ВАРИАНТА ПРИНЦИПИАЛЬНОЙ СХЕМЫ СВАРОЧНОГО ИНВЕРТОРА РЕСАНТА САИ 140
    НАЖМИТЕ НА РИСУНОК ДЛЯ ПРОСМОТРА В ПОЛНОМ РАЗМЕРЕ

    Итак, подаем питание и смотрим что будет происходить. Напряжение 220 вольт проходит фильтр на С3 и L… Пардон, на схеме почему то ЭТО обозначено трансформатором Т1 и доходит конденсаторов С1 и С2. Емкость этих конденсаторов для частоты 50 Гц слишком мала, но вот статику они на корпус спускают отлично и именно по этой причине крайне желательно для трансформатора использовать с заземление, только с реальным, а не иметь розетку в которой есть ни куда не подключенная клемма заземления.

    Вверху есть точка №1, как раз на левом выводе термистора РТС, а на правом выводе резистора R2 есть точка №2. Эти нумерные точки идут на контакты реле RL1, которое сейчас не включено – мы только что подали напряжение питания и пока что заряжаются конденсаторы С4 и С5 через термистор и R2, разумеется пройдя диодный мост.

    По мере зарядки конденсаторов напряжение +300VDC начинает увеличиваться и начинает протекать ток через резистор R21 заряжая С18 и С19. Тут следует обратить внимание на используемый операционный усилитель LM324 который уже начинает работать при напряжении питания +3 вольта, т.е. при достижении напряжения на верхнем выводе С19 трех вольт операционный усилитель уже начинает выполнять свои функции. Теперь смотрим очень внимательно не забыв перевести мозг в состояние ВКЛ.

    Сопротивление R21 меньше суммы сопротивлений R22 и R23 в 20 раз, а емкость С19 больше емкости С20 в 4700 раз, следовательно напряжение на верхнем выводе С20 будет больше напряжения на верхнем выводе на 0,6 вольта – напряжение падения на диоде D24. Это в свою очередь однозначно переведет компаратор на U2A в состояние, когда на его выходе будет напряжение близкое к напряжению питания, следовательно LED2 будет светится, а транзистор Q8 будет открыт и пока он открыт на выходе U2D будет напряжение близкое к нулю. Это в свою очередь имитирует превышение порога срабатывания компаратора контроллера U1A и если бы он работал, то на выходе у него был бы ноль. Но он не работает, поскольку подающий на него питание транзистор Q7 еще закрыт. Тем временем конденсатор С19 продолжает заряжаться и напряжение на нем увеличивается. Как только оно превысит 5 вольт в дело вступает формирователь опорного напряжения на D25 – он не дает напряжению на выводе 2 U2A и выводе 5 U2B стать выше 4,7 вольта. На выводе 3 U2A напряжение по прежнему больше, чем на выводе 2 и напряжение на выходе компаратора продолжает удерживаться близким к напряжению питания. Напряжение на выводе 6 продолжает увеличиваться, поскольку этот вывод подключен к делителю напряжения на резисторах R49 и R50. И пока напряжение на 6-м выводе меньше опорного 4,7 вольта компаратор U2B держит на своем выходе напряжение близкое к напряжению питания, а это удерживает транзистор Q7 в закрытом состоянии.

    Как только напряжение на верхнем выводе С19 станет равным 12 вольтам на делителе сформируется напряжение равное 4,9 вольта, а это больше опорного напряжения 4,7 вольта и компаратор U2B сформирует на своем выходе напряжение близкое к нулю, транзистор Q7 открывается и подает питание на контроллер UC3845. Контроллер начинает выдавать управляющие импульсы и силовые транзисторы начинают открываться. Но делают они это на очень короткий промежуток времени, поскольку на контроллере формируется имитация превышения выходного тока все еще открытым транзистором Q8. На обмотке питания управления появляется напряжение и теперь все управление может потреблять гораздо больший ток. Это напряжение стабилизируется импульсным стабилизатором U1 и тут становится наглядной одна проблема – если первоначально напряжение с левого вывода R21 будет идти сразу на всю схему, то запуска у нас не произойдет никогда – вентилятор потребляет слишком много и напряжение не будет увеличиваться на верхнем выводе С19. Автор схемы учел этот момент и сделал на схеме поправку – только после начала работы стабилизатора напряжения для управления питание подается и на вентилятор и на реле софтстарта и на верхний вывод трансформатора управления. Что до отметки на подсветку LED1, то это исключено – напряжение там не появится пока не запуститься UC3845, а он не запустится, поскольку не будет на него питания. Тем временем конденсатор С13 заряжается до напряжения, превышающее 5 вольт и стабилитрон D19 пропускает ток на базу Q6, тот открывается и включает реле RL1, которое своими контактами шунтирует токоограничивающий термистор и резистор R2.

    Тем временем на выходе инвертора появляется напряжение и оно пройдя ограничитель тока засвечивает светодиод ISO1. Транзистор оптрона открывается и резко уменьшает напряжение на выводе 3 компаратора U2A. Поскольку напряжение на инвертирующем входе теперь больше, чем на не инвертирующем компаратор перекидывается в состояние когда на выходе у него ноль. Светодиод LED2 гаснет, а транзистор Q8 закрывается разблокируя усилитель регулирующего напряжения для контроллера UC3845 и контроллер уже формирует импульсы максимальной длительности, поскольку нагрузки еще нет и ток ограничивать не нужно. При работе, т.е. при сварке регулировка тока производится путем сравнения напряжения с трансформатора тока с напряжением управления, которое формируется усилителем U2D. Подробно о принципе работы UC3845 есть отдельное видео и статья, ссылки в описании.

    НАЖМИТЕ РИСУНОК ДЛЯ ПРОСМОТРА В ПОЛНОМ РАЗМЕРЕ

    Поэтому рассмотрим лишь оставшиеся узлы. Управление силовыми транзисторами происходит с помощью управляющего трансформатора, вторичные обмотки которого через диоды Шотки идут на затворы силовых транзисторов при наличии управляющего импульса. Как только импульс управления прекращается остаточная магнитная энергия сбрасывается D15…D17, а силовые транзисторы закрываются с помощью транзисторов Q3 и Q5, причем происходит это через конденсаторы С 9 и С 10. Эти конденсаторы позволяют получить больше энергии для закрытия транзисторов и это происходит именно в момент окончания управляющего импульса. При наличии управляющего импульса оба транзистора сварочного инвертора открываются и через первичную обмотку протекает ток, который создает магнитное поле наводящее напряжение на вторичной обмотке. При исчезновении управляющего импульса транзисторы закрываются, а не израсходованная магнитная энергия сбрасывается на шины первичного питания через диоды D2 и D3, тем самым полностью размагничивая магнитопровод трансформатора и подготавливая его с следующему циклу передачи энергии во вторичную обмотку.

    НАЖМИТЕ РИСУНОК ДЛЯ ПРОСМОТРА В ПОЛНОМ РАЗМЕРЕ

    К сервису данного сварочного инвертора можно отнести защиту от перегрева и залипания электрода, выполненных на одном управляющем элементе – оптроне ISO1. Пока светодиод данного оптрона светится открытый транзистор оптрона формирует почти ноль на выводе 3 U2A. Как только электрод касается свариваемой заготовки напряжение на светодиод еще какое то время поступает за счет накопленной в конденсаторе С34 энергии. Это время и есть время поджига дуги и если дуга не загорелась, т.е. электрод залип, то светодиод оптрона тухнет, тем самым закрывая транзистор оптрона. На выводе 3 компаратора U2A появляется практически напряжение питания и компаратор зажигает LED2 и открывает транзистор Q3, который душит на землю управляющее напряжение и контроллер выдает только очень короткие импульсы управления, которые не позволяют перегрузить силовой каскад – работа то идет практически на короткое замыкание и единственным сопротивление вторичного напряжения является реактивное сопротивление L1 индуктивность которого и выбрана таким образом, чтобы она оказывала влияние только на самые короткие импульсы. Как только электрод отодрали от заготовки напряжение на выходе инвертора снова появляется и снова загорается светодиод оптрона. Компаратор U2A гасит светодиод LED2 и закрывает транзистор Q8, тем самым переводя контроллер UC3845 в штатный режим работы. Если же происходит перегрев, то срабатывает самовосстанавливающийся термопредохранитель КТ, который разрывает цепь питания оптрона и светодиод гаснет и процессы повторяются – горит светодиод LED2, а на выходе сварочного инвертора очень короткие импульсы, не позволяющие производить сварочные работы и это состояние удерживается пока радиатор не остынет и термопредохранитель не включится.

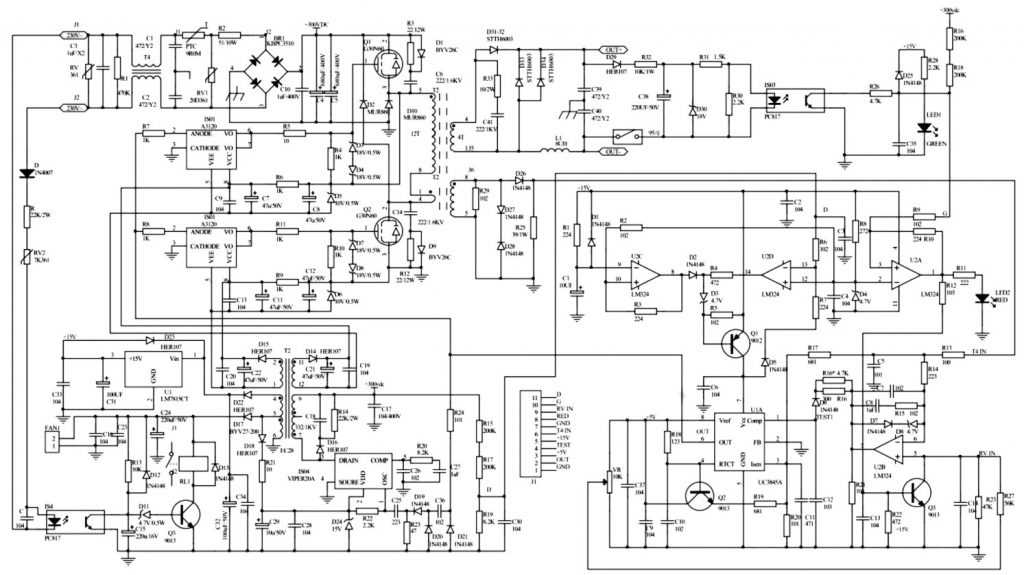

    принципиальной схемы все того же инвертора Ресанта 140 отличается не большими изменениями в самом управляющем блоке, ну например транзистор подающий питание на UC3845 открывается через стабилитрон. Питание управление организовано от отдельно блока питания, который выдает 4 напряжения:

    15 вольт для питания управления, которые стабилизируются дополнительной КРЕНкой, вольт 12 для вентилятора и два напряжения для оптодрайверов силовых транзисторов. Величина должна быть порядка 25 вольт.

    Оптодрайверы управляют силовыми транзисторами через дополнительный формирователь отрицательного напряжения, выполненный на R6-D5 и R9-D6. Подача отрицательного напряжения на затворы силовых транзисторов значительно уменьшает время их закрытия, следовательно уменьшается нагрев транзисторов. Софтстарт второго варианта сварочного инвертора тоже организован несколько иначе – пока горит светодиод оптрона транзистор Q3 будет закрыт, но нагреваясь термистор RV2, имеющий отрицательную зависимость сопротивления от температуру увеличивает свое сопротивление и светодиод тухнет, тем самым разблокируя базу Q3 и реле софтстарта включается. Откровенно говоря и в первом варианте схемы инвертора и во втором включение реле происходит довольно медленно и не зависит от состояния схемы управления, что может приводить к подгоранию контактов реле. На последок остается добавить, что я собираю информацию по используемым в сварочных инверторах компонентам и результаты поисков свожу в таблицу с краткими характеристиками. ПОСМОТРЕТЬ МОЖНО ЗДЕСЬ.

    Осциллограмма выходного напряжения без нагрузки.

    Осциллограмма выходного напряжения инвертора при нагрузке 60 А.

    Осциллограмма выходного напряжения инвертора Ресанта при сработанной защите.

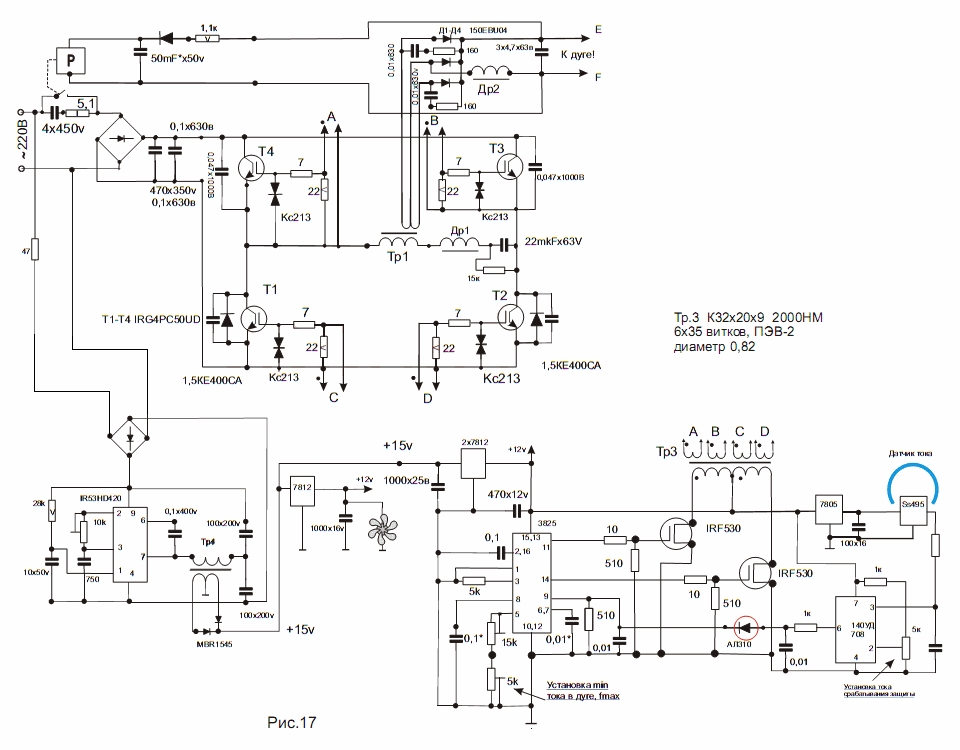

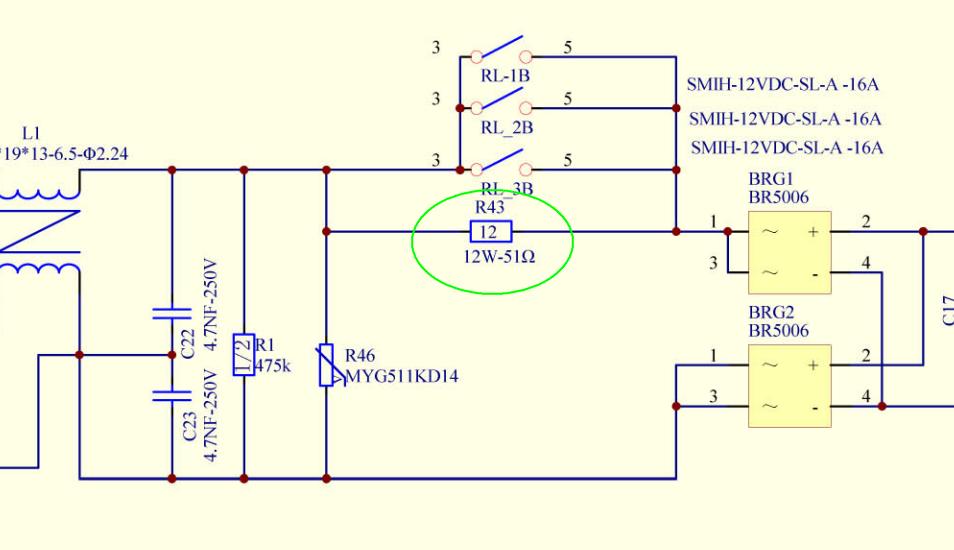

    Небольшая подборка принципиальных схем сварочных инверторов РЕСАНТА сложены в АРХИВ. Кроме принципиальных схем сварочных аппаратов приведены несколько пособий по ремонту, несколько фотографий внутренностей инверторов, несколько паспортов.

    Адрес администрации сайта

    Ресанта саи 190 или 190к

    Время чтения: 3 минуты

    Ресанта САИ 190 — сварочный аппарат из линейки инверторов САИ, предназначенный для ручной дуговой сварки. Эта модель далеко не самая бюджетная из всей линейки, но она не подходит для профессиональной инверторной сварки. На наш взгляд, САИ 190 — это инвертор для сварщика-студента или дачного умельца.

    Из этой статьи вы узнаете все о САИ 190: технические характеристики, достоинства и недостатки, модификации данной модели. А внизу есть подробная схема сварочного инвертора Ресанта САИ 190, и не одна.

    Характеристики и особенности

    Сварочный аппарат инверторный САИ модели 190 можно использовать в паре с электродами диаметром до 5 мм. Максимальная сила сварочного тока, которую можно выжать из данного аппарата — 190 Ампер. По крайней мере, по заверению производителя 🙂 Но практика показала, что добиться таких значений практически невозможно. Сила тока всегда будет несколько ниже заявленной.

    Инвертор сварочный модели САИ 190 имеет компактные размеры и весит не больше 5 кг. Так что у вас не будет проблем с его транспортировкой. Дачники могут со спокойной душой на зиму увезти аппарат в квартиру, не беспокоясь о сохранности. Варить можно при температуре от -10 градусов до +40, что крайне удобно.

    Комплектация скромная. В стоимость входит аппарат и два сварочных кабеля, плюс кабель питания. Все остальные комплектующие нужно докупать отдельно. Зато вам будет доступна 2-х годичная гарантия.

    Плюсы и минусы

    Первый очевидный плюс аппарата Ресанта модели САИ 190 — это простота подключения. Вставляете вилку в бытовую розетку и можете приступать к работе. Главное, чтобы напряжение в сети было достаточно стабильным и составляло не меньше 200В.

    Второй плюс — «начинка « данного инвертора. Он сконструирован на основе транзисторов типа IGBT. Именно благодаря IGBT-транзисторам производителю удалось сделать такой компактный и легкий аппарат, который при этом обладает дополнительным функционалом.

    Кстати, о функционале. Этот инверторный сварочный аппарат защищен от перегрева и снабжен функциями «anti stick (также известное как «антизалипание»)» и «hot start (он же «горячий старт» для быстрого поджига дуги)». Ваши сварочные работы будут не только безопасными, но и простыми.

    Чтобы пользоваться аппаратом САИ 190 не нужно знать принципы электротехники. Все регуляторы и кнопки интуитивно понятны, подписаны крупными буквами. Вы увидите их даже с плохим зрением. Поэтому такой инвертор можно подарить пожилому родственнику или другу, который уже давно хочет поменять громоздкий трансформатор на что-то более современное.

    Теперь о минусах. Бренд Resanta латвийский, но производство все же китайское. Из этого вытекает две особенности. С одной стороны, благодаря китайскому производству производитель смог установить довольно низкую цену на эту модель. А с другой стороны, не каждый из нас готов доверять пресловутому китайскому качеству. Решите для себя сами, китайское производство — это достоинство или недостаток? И поделитесь своим мнением в комментариях.

    Схема и неисправности

    Ниже мы прикрепили несколько изображений со схемами САИ 190. Откройте их в новых вкладках, чтобы посмотреть в полном разрешении.

    А это список самых частых неисправностей, которые происходят во время эксплуатации САИ 190. Их можно исправить своими силами. При возникновении более серьезных поломок рекомендуем обратиться в сервисный центр.

    Вместо заключения

    Аппарат сварочный модели САИ 190 — это неплохой выбор за свои деньги. Он подойдет студенту-сварщику или неприхотливому дачнику, которому нужно пару раз в год что-то отремонтировать или смастерить. Производитель также выпускает различные модификации этой модели. Среди них сварочный аппарат инвертор Ресанта САИ 190К с уменьшенным весом и габаритами для более удобной перевозки, Ресанта САИ 190 ПН, работающий при пониженном напряжении в вашей бытовой электросети и САИ 190 ПРОФ для практикующих сварщиков. Выбирайте любой на свой вкус и кошелек.

    Хотите узнать, какие электроды лучше для инвертора Ресанта 190 из линейки САИ? Читайте наши статьи в разделе «Электроды». Желаем удачи в работе!

    Громоздкие трансформаторы и выпрямители постепенно меняются на малогабаритные и универсальные приборы. Сварочный инвертор Ресанта САИ 190 и его разновидности известны многим мастерам. Рассмотрим подробнее различные модификации этого оборудования.

    Сварочное оборудование компании Ресанта

    Компания Ресанта создана латышскими инженерами в 1993 году для производства стабилизаторов напряжения. Позднее производство было расширено, и начался выпуск сварочного оборудования. Выбор был сделан в пользу инверторных моделей.

    В настоящее время благодаря надёжности, удобству и красивому оформлению, инверторы Ресанта завоевали рынки многих стран. Не зря, изготовленные в Китае, они перед отправкой проходят тестирование.

    Сварочные аппараты Ресанта

    Сварочный инвертор Ресанта САИ 190 в различных исполнениях чаще всего используют в быту. Такой выбор объясняется очень просто:

    1. Обычно сварщики пользуются электродами толщиной 3 мм. Для их розжига достаточно установить 140 А, но требуется запас по току, так как нельзя варить на предельной нагрузке, при резке металла возрастает нагрузка, мощность теряется при использовании удлинителя.

    У Ресанты с максимальным током 190 А есть необходимый запас.

    Кроме того, у сварочного аппарата с большим значением тока выше стоимость.

    1. Благодаря специальным режимам легко освоить все тонкости сварочных работ. Сюда относятся: ускоренный розжиг при касании шва и лёгкий отрыв залипшего электрода.

    Инвертор Ресанта САИ 190

    Видео обзор сварочного аппарата:

    Для надёжного сваривания металлических заготовок электрической дугой, был разработан сварочный инвертор Ресанта САИ 190, который обладает такими техническими характеристиками:

    • Электропитание 220 В.
    • Пиковая нагрузка 5 кВт.
    • Быстрое восстановление после перегрева (ПВ – 70%).
    • Предусмотрены способы моментального розжига и борьбы с прилипанием электрода.

    Положительные отзывы пользователей от пользования инвертором Ресанта САИ 190:

    • Простая настройка и эксплуатация.
    • При пропадании электропитания, некоторое время сохраняется работоспособность инвертора.
    • Качественная защита от перегрева. Для охлаждения установлено два вентилятора. Одним охлаждается блок транзисторов IGBT, а другим блок диодов. О перегреве своевременно оповещает индикатор.
    • В отличие от других моделей устанавливается автоматический выключатель, который срабатывает при перегрузке.

    Среди недостатков, были отмечены таки моменты:

    • Короткие сварочные кабели.
    • Сложно выставить точное значение тока, так как регулятор имеет повышенную чувствительность.
    • Существуют ограничения по эксплуатации и хранению, из-за электронной начинки.

    Ресанта марки САИ 190 К

    Видео обзор сварочного аппарата:

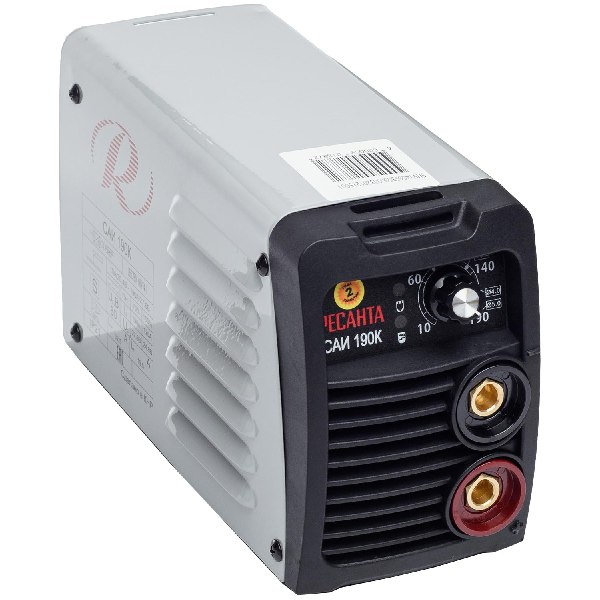

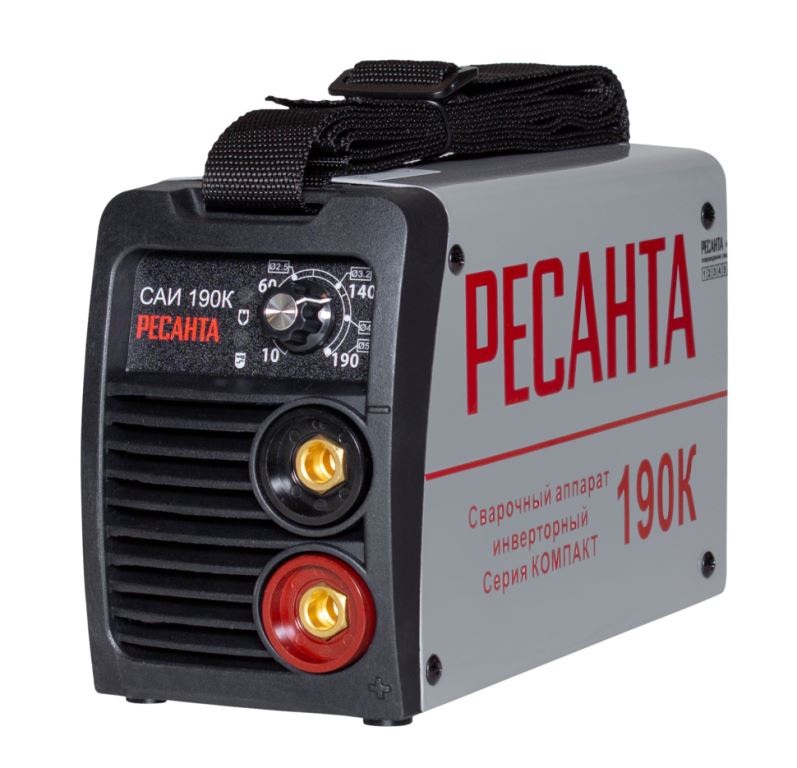

    Следующей в линейке идет инвертор Ресанта САИ 190 К, который обладает такими характеристиками:

    • Высокая компактность.
    • Питающее напряжение 220 В/50 Гц.
    • Наибольшее потребление электроэнергии 5 кВт.
    • Благодаря специальным режимам электрод быстро разжигается и защищён от прилипания.
    • При перегреве предусмотрено быстрое восстановление (ПВ – 70%).
    • Использование в электронной схеме IGBT транзисторов.

    Положительные отзывы пользователей о сварочном инверторе Ресанта САИ 190 К:

    • Качественная защита от перегрева. Для охлаждения используется принудительная вентиляция блока. О перегреве своевременно оповещает индикатор.
    • Для проведения сварки, достаточно начальных знаний и небольшой практики.
    • Удобный переносной ремень.

    Отрицательные отзывы пользователей:

    • Плата не залита компаундом. Если на неё попадает металлическая пыль, то она сгорает.
    • Недостаточная длина у сварочных кабелей.
    • В связи с электронной начинкой, жёсткие условия хранения. Не рекомендуется зимой хранить в холодном помещении.
    • Сварочные кабели изготавливаются из алюминия, поэтому нагреваются при больших токах.
    • Нет экрана для контроля величины тока. В темноте трудно выполнить правильную регулировку.

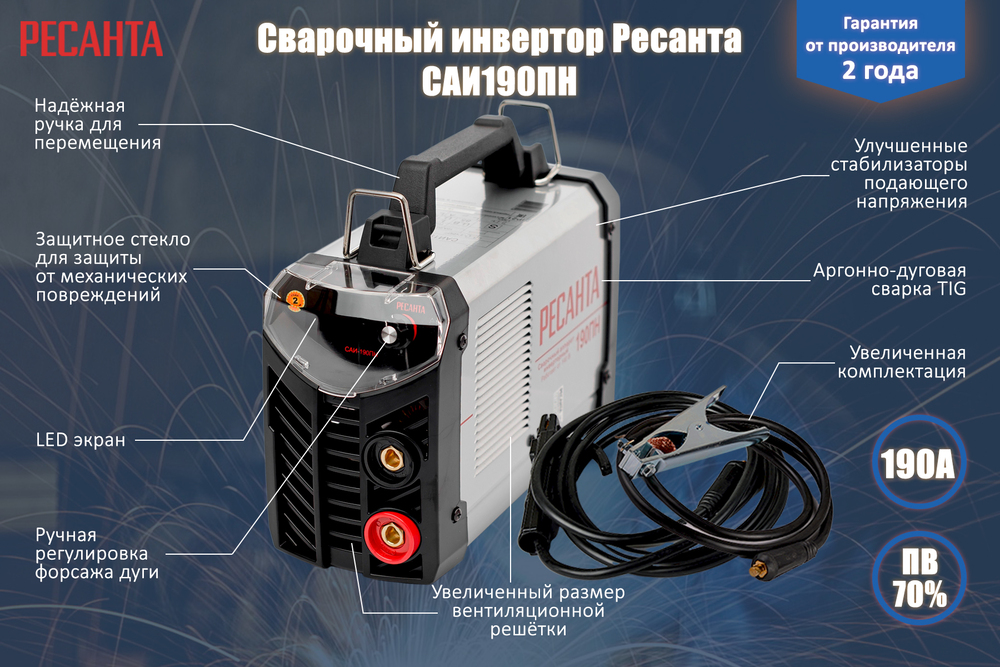

    Ресанта САИ 190 ПН

    Видео обзор сварочного аппарата:

    Сварочный инвертор Ресанта САИ 190 ПН имеет такие технические характеристики:

    • Сетевое питание 140 ― 240 В.
    • Максимальная потребляемая мощность 5кВт.
    • Аппарат не перегревается, если семь минут сварки чередуются с тремя минутами «отдыха».
    • Предусмотрены способы для улучшения качества шва. Сюда можно отнести ускоренный розжиг электрода и защиту от прилипания.

    Положительные отзывы пользователей о инверторе Ресанта САИ 190 ПН:

    • Редко возникает перегрев аппарата. Удобный контроль над перегревом. На переднюю панель выведена индикация перегрева.
    • На лицевой панели есть пластиковая крышка, которая надёжно защищает от пыли, грязи, каплей сварки.
    • Длина сварочного кабеля позволяет комфортно сваривать на удалении от инвертора.

    Недостатки модели по мнению пользователей:

    • Выключатель на задней панели не приспособлен для пользования в перчатке.
    • Повышенная чувствительность регулятора тока, поэтому может сбиваться.
    • Алюминиевые сварочные кабели нагреваются в стальных стыковочных разъёмах, находящихся на блоке.

    Обзор инвертора Ресанта САИ 190 ПРОФ

    Видео обзор сварочного аппарата:

    При профессиональном сваривании металлических изделий электрической дугой, производитель рекомендует использовать инвертор Ресанта марки САИ 190 ПРОФ, который обладает такими техническими характеристиками:

    • Питание от сети 100 ― 260 В.
    • Пиковая нагрузка на сеть по току составляет 33 А.
    • Корректор коэффициента мощности расширяет диапазон напряжения питания, поэтому экономится до 30% электроэнергии.
    • Чтобы устройство не перегревалось, достаточно три минуты перерыва после семи минут работы.
    • Специальные функции облегчают процесс сварки. Они обеспечивают ускоренный розжиг дуги, не допускают прилипание электрода и стабилизируют дугу.
    • Пиковое значение мощности во время сварки составляет 5 кВт.
    • На лицевой панели размещён дисплей для контроля тока.

    Положительные отзывы пользователей о сварочном инверторе Ресанта САИ 190 ПРОФ:

    • Надёжная защита от перегрева. Все силовые элементы смонтированы на радиаторах. Используется принудительное охлаждение двумя вентиляторами. На задней панели установлен автомат защиты. На передней панели есть световая индикация перегрева.
    • Более прочный, чем у других моделей корпус. Крышка на лицевой панели изготовлена из специального пластика.
    • У вентиляционных отверстий увеличенный размер.
    • Удобная ручка для переноски.

    Недостатки модели по мнению пользователей:

    • Маленькая длина сварочных кабелей.
    • Очень чувствительный регулятор тока. Изменения происходят от простого прикосновения.
    • В комплектации не предусмотрен ремень для переноски.

    В заключении хочется отметить, что все сварочные аппараты Ресанта с токами до 190 А имеют высокие показатели, обеспечивающие комфортную работу сварщику.

    Чтобы создать качественный сварочный шов с помощью таких инверторов, достаточно обладать начальными знаниями сварки и небольшой практикой.

    Какую модель выбрать, решать только вам, в первую очередь стоит ориентироваться на предполагаемые объемы работ и толщину кошелька, ровных вам швов.

    Очередь просмотра

    Очередь

    • Удалить все
    • Отключить

    YouTube Premium

    Хотите сохраните это видео?

    Пожаловаться на видео?

    Понравилось?

    Не понравилось?

    Текст видео

    По всем вопросам звоните – (391) 241-45-83
    или пишите на почту [email protected], а также смотрите описания на сайте dugaweld.ru

    Купить Сварочный инвертор START-190 можно на сайте: https://www.dugaweld.ru/products/svar.

    Купить Сварочный инвертор САИ-190К можно на сайте: https://www.dugaweld.ru/products/svar.

    Небольшое сравнение качества работы сварочных аппаратов на электродах с рутилово-целлюлозным покрытием на разных токах. Сравниваем соответствие установленного тока тому, что написано на экране и нанесено на шкалу вокруг ручки регулировки сварочного тока (сравниваем аппараты между собой).

    Инвертор ресанта 190 схема – Инженер ПТО

    Сварочный инвертор типа ресанта САИ 190, как и все остальные, обладает значительными преимуществами по сравнению с обыкновенным сварочным аппаратом. Благодаря мобильности и маленькой массе ресанта вытеснили с рынка обыкновенные сварочные агрегаты. Бывают случаи выхода из строя инверторов, и для этого необходимо знать принцип действия, структурную схему и неисправности ресанта саи 190.

    Инверторный тип сварочника

    Старые трансформаторные модификации сварочного аппарата имеют очень низкую цену, высокую ремонтоспособность, но обладают существенными недостатками: габаритами, значительным весом и зависимостью от напряжения сети. Выходной ток электронного счетчика ограничен потреблением электроэнергии до 4,5 кВт. Для сварочных работ при использовании толстых металлов потребление тока возрастает, и этот процесс оказывает значительную нагрузку на старые линии электропередачи, на которых попадаются также и скрутки (ведь в бывших странах СНГ они редко подлежат замене на новые).

    На смену пришли сварочные аппараты инверторного типа, особенности функционирования которых существенно отличается.

    Особенности функционирования

    Сфера применения разнообразна, начиная от домашнего хозяйства и заканчивая предприятиями. Основная задача — обеспечение стабильного горения и поддержания сварочной дуги при выполнении сварочных работ, благодаря применению тока высокой частоты. Работа сварочного инвертора основана на принципах:

    1. Преобразования переменного входного напряжения 220 В в постоянное (постоянный ток преобразовывается в высокочастотный переменный ток несинусоидального характера).
    2. Последующее выпрямление высокочастотного тока (частота сохраняется).

    Благодаря этим принципам происходит существенное снижение массы и габаритов инвертора, что позволяет дополнительно встроить охлаждение.

    Принцип работы и основные характеристики

    Для поиска неисправностей инверторных сварочных аппаратов нужно ознакомиться с его структурной схемой. Она состоит из следующих элементов:

    1. Выпрямитель.
    2. Инвертор.
    3. Трансформатор.
    4. Выпрямитель высокочастотный.
    5. Схема управления и стабилизации (драйвер и плата управления).
    6. Регулятор тока сварки.

    Благодаря такому устройству происходит снижение массы и габаритов. Использование импульсного трансформатора позволяет получать мощные токи во вторичной обмотке. Следовательно, сварочный инвертор представляет собой обыкновенный импульсный блок питания, как в компьютере, но с достаточно большой мощностью. С увеличением частоты происходит снижение массы и габаритов трансформатора (обратно пропорциональная зависимость). Для получения высокой частоты применяются мощные ключевые транзисторы.

    Происходит переключение с частотой от 30 до 100 кГц (зависит от модели САИПА). Транзисторы только работают от постоянного напряжения (U), преобразуя его в ток высокой частоты. Получается постоянный ток из выпрямителя (выпрямление сетевого напряжения 50 Гц). Кроме того, в состав выпрямителя входит конденсаторный фильтр. При пропускании тока через диодный мост отсекаются отрицательные амплитуды переменного U (диод пропускает ток только в одном направлении). Положительные амплитуды не являются постоянными и получается постоянное U с заметными пульсациями, которые необходимо сглаживать при помощи конденсатора большой емкости.

    В результате преобразований на выходе фильтра появляется U постоянного тока свыше 220 В. Диодный мост и фильтр образуют БП инвертора. Транзисторы подключаются к понижающему импульсному высокочастотному трансформатору, рабочие частоты которого составляют от 30 до 100 кГц (30000.100000 Гц), превышающие частоту питающей сети в 600 или 2000 раз. В результате этого происходит заметное уменьшение массы и габаритов.

    Наиболее распространенными моделями являются ресанта САИ 220 (220а, 220к), а также и 190 (190а) модель. Сварочные инверторы обладают похожими характеристиками, отличающимися током сварки:

    1. Диапазоны сетевого напряжения: 145.270 В.
    2. Максимальная сила тока: до 35 А.
    3. Напряжение при холостом ходе: 75.85 В.
    4. Напряжение формирования дуги: 22.30 В.
    5. Диапазоны тока сварки: 5.270 А.
    6. Продолжительность нагрузки (ток максимальный): 4.8 мин.
    7. Максимальный диаметр (d) электрода: 5 мм.
    8. Масса: около 5 кг.

    Схема и ремонт

    Если нет желания отдавать сварочник в ремонт и хочется разобраться самостоятельно (ведь схема не такая сложная), то нужно найти и изучить схему и неисправности РЕСАНТА САИ 190. Если есть опыт, то схему можно не использовать вообще, которая нужна только для удобства и быстрого поиска неисправностей. Для иллюстрации примера приведена схема сварочника инверторного типа РЕСАНТА САИ 220 (190), а также отмечены основные радиоэлементы, которые часто выходят из строя.

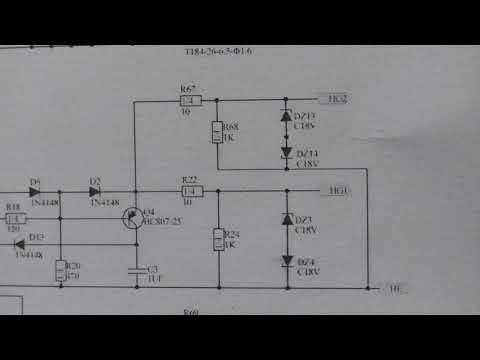

    Схема 1 — Электрическая схема сварочного инвертора ресанта САИ 220.

    Для ремонта аппарата нужно разобрать типовые неисправности и способы их устранения.

    Типовые неисправности

    Иногда сварочный аппарат инверторного типа дает сбой. Причины и последствия могут быть разнообразными. Если есть возможность, то следует сдать его в ремонт. Однако многие захотят сделать его самостоятельно. Благодаря такому решению вопроса можно повысить свои знания в области электротехники, ведь электрических приборов очень много и на их ремонте можно существенно экономить. Неисправности следует классифицировать на простые и сложные. К простым относятся:

    1. Перегрев из-за пыли.
    2. Обрыв проводов.
    3. Потеря мощности (из-за влажного корпуса).
    4. Пробивание массы на корпус.
    5. Плохие контакты.
    6. Залипание электрода.

    Любой электрический прибор не любит пыль, так как она затрудняет отдачу тепла, является проводником тока (возможно КЗ). Даже при качественной уборке помещения пыль все равно будет. Регулярное обслуживание не только способно продлить срок эксплуатации приборов, но и оградит от множества проблем финансового и ремонтного характера.

    Обрыв проводов бывает в тех местах, которые подвержены постоянным перегибам. Перегиб проводов очень сложно отследить, и часто это приводит к КЗ. Кроме того, на колодках, держащих электрод, разбалтываются контакты, делая сварку менее качественной или невозможной. Периодически все контакты нужно подтягивать.

    Работа во влажном также влияет на работу сварочника. Может произойти потеря мощности. В этом случае необходимо избегать таких условий работы.

    При пробивании массы на корпус (выбивает предохранитель и счетчик) нужно проверить места соприкосновения токоведущих частей с корпусом и заизолировать провод.

    Залипание электрода происходит в том случае, если использовать длинный удлинитель с маленьким сечением или при низком напряжении электрической сети.

    Кроме того, при нестабильной дуге следует проверить качество электродов и выставленный ток.

    Поломки сложного типа

    К поломкам сложного типа относятся неисправности какого-либо радиоэлемента и требуют дополнительных знаний. Если нет опыта в ремонте радиоаппаратуры, то существует 2 способа решения проблемы:

    1. Отдать квалифицированному специалисту.
    2. Приобрести опыт в этой сфере и сделать все самостоятельно.

    Следует обратить внимание на правила техники безопасности при ремонте аппаратуры и быть очень аккуратным. На самом деле, в ремонте своими силами нет ничего сложного. Необходимо лишь открыть интернет и найти все детали сварочника инверторного типа. В интернете существует множество информации о проверке конкретной детали. Даже есть и проверка микросхем в домашних условиях.

    В первую очередь, нужно визуально осмотреть детали. Это могут быть подгоревшие резисторы, диоды, вздувшиеся электролитические конденсаторы, подгоревший трансформатор и многое другое. Если ничего не обнаружено, то нужно проверить поступление входного U на диодный мост. Для этого его выход нужно отсоединить. При пробитых диодах нужно заменить неисправные и повторить попытку. Если не горят светодиоды, то необходимо их проверить и по возможности заменить на исправные.

    Следующим шагом является проверка транзистора fqp4n90c. Ключевой транзистор 4n90c в блоках питания сварочных инверторов служит для повышения частоты постоянного тока и передачи его на импульсный трансформатор. Аналогом fqp4n90c (чем заменить) является STP3HNK90Z, но желательно найти такой же.

    При неисправностях силового блока нужно проверить транзисторы (визуальная проверка может ничего не показать). Для этого необходимо их выпаять и проверить тестером (способы проверки можно найти в интернете). Драйвер, выполненный на транзисторах или микросхемах, выходит из строя так же. Проверяется при помощи выпаивания и проверки каждого элемента отдельно.

    Замена неисправных деталей осуществляется их аналогами или элементами, характеристики которых превышают параметры исходных деталей.

    Для ремонта необходимы мультиметр и осциллограф (измерение параметров сигнала на плате управления). При неисправной плате управления загорается желтый светодиод. Это свидетельствует о неготовности к выполнению сварки. В этом случае нужно разобрать инвертор и замерять напряжения на разъемах платы управления (далее ПУ). Во время измерений следует сравнить данные с табличными значениями (таблица 1) исправной ПУ.

    Таблица 1 — Сравнение показателей U.

    Если измерения отличаются от табличных значений, то нужно выпаять ПУ, найти микросхему UC3845B (UC3842) и произвести измерения ее режимов работы.

    Таблица 2 — Режимы работы микросхемы UC3845B (UC3842).

    На 2-ю ногу питание не подается из-за неисправного резистора R013. Необходимо его аккуратно выпаять и проверить, сопротивление должно быть около 1,21 Ом. Если он неисправен, то необходимо заменить его на такой же или взять мощностью больше (исходная мощность 0,25 Вт).

    На 3-ю ногу микросхемы не поступает питание из-за неисправного R011 (47 на 0,25 Вт), его нужно также проверить. Ноги 3 и 6 связаны и, следовательно, при замене сопротивления появится U и 6 ноге. Если этого не произойдет, то необходимо проверить транзистор fqp4n90c.

    Далее нужно восстановить питание 8 ноги (схеме ресанта саи 190 или 220), она связана с цепочкой из элементов. Слабые места в ней, которые необходимо выпаять и проверить: диод D011 и R010.

    После всего этого нужно замерить U. При совпадении с табличными следует соединить все и испытать. При полном восстановлении инвертор включится и желтый светодиод гореть не будет. После положительного тестового запуска можно его собрать полностью.

    Одним из слабых мест является БП. Признаки неисправности: происходит загорание зеленого светодиода, а затем загорается желтый светодиод, происходит срабатывание реле и запуск вентилятора и примерно через 2−3 секунды аппарат отключается. Основная причина: драйвер, а если быть точнее, то необходимо прозвонить транзисторы, которые находятся во II обмотке трансформатора гальванической развязки. А также нужно внимательно осмотреть плату БП на предмет подгораний и неисправных электролитических конденсаторов. При обнаружении неисправных деталей необходимо заменить элементами такого же типа или их аналогами.

    Возможен выход из строя трансформатора, и это явление довольно редкое. Необходимо прозвонить обмотки на короткозамкнутость и утечки тока на корпус.

    Таким образом, устранить неполадки в распространенных сварочных инверторах достаточно просто. Принцип работы каждой из моделей одинаков, и они отличаются только деталями и конструктивным исполнением. При ремонте очень важно соблюдать правила техники безопасности при ремонте радиоаппаратуры. Первоначальным этапом ремонта сварочного инвертора (это правило применимо к любой аппаратуре) является проведение визуального осмотра всех элементов на предмет обрыва контактов, подгорания и вздутия элементов, а также плохой контакт (перед началом ремонта все контакты нужно хорошо зачистить).

    Спасибо всем за помощь, сварочник востановил, что заменил в дежурке, отметил на схеме, отдельное спасибо нашим советчикам типа “отнеси в ремонт, дороже получится и т.д.” (куда же без их) такие “советы” придают дополнительный стимул доказать себе, что руки растут из правильного места.))
    И, да, в родной схеме кондер на 7-й ноге ШИМа на 100нф, схему немного подправил, так как с конденсатором на 100нф ШИМ “свистит”, причем довольно противно, а это не есть хорошо.)
    P.s. Ссыль на полную схему сварочника с описанием (может кому пригодится), там же есть мануалы и других моделей “Ресанты”.

    Смотрите также

    Метки: ресанта 190пн

    Комментарии 65

    НЕ ремонтируй его, купи новьій, нормальньій сварочник.

    Перечислите хотя бы несколько марок НОРМАЛЬНЫХ сварочников? И желательно не только Украинских.

    много, но все не россборки

    НЕ ремонтируй его, купи новьій, нормальньій сварочник.

    Вот ты сейчас сильно помог в ремонте, советчик что надо.

    я сильно помог. Потому что ремонт дороже нового аппарата

    Ошибаетесь. Ремонт этой поломки своими силами обойдется максимум в 100 гривен.

    а ремонт после єтого ремонта сколько ?

    🙂 А на чем основана уверенность, что этот ремонт не поможет? Схема известная, Поломка стандартная. Полный список деталей к замене при такой поломке выдан. Что Вас беспокоит?

    хто сказал, што не поможет? канечно поможет 🙂 только надолго ли?

    На столько же, на сколько и ремонт в сервисе. 🙂

    Ошибаетесь. Ремонт этой поломки своими силами обойдется максимум в 100 гривен.

    Доброго времени суток, хочу поблагодарить за помощь, все запустилось но свистел шим, когда поменял конденсатор на 7-й ноге назад на старый, свист пропал, похоже в моей схеме не точность, старый кондер 462пф (измерял приборчиком www.nikom.biz/index.php?globo=A&info=A078014), а в схеме 100нф. поэтому оставил старый. Пока спали один электрод без передышки, все работает.

    Ну и хорошо. Рад, что смог помочь. Кондер на 7-й ноге можно “любого” номинала. Это фильтрация помех питанию самой микросхемы. Просто керамика бывает с утечками.

    Спасибо, буду знать на будущее.

    Читал платы отдельно продают, если совсем всё плохо будет.

    Это частая поломка в маленьких сварочниках. Сгоревший резистор по замыслу разработчика должен спасать дежурку от таких набросов ценой своей жизни, но чаще не спасает 🙂
    ШИМ-ка дежурки (UC3842) однозначно умерла. Резистор полуваттник номиналом от 4,7 до 10 Ом.
    Кроме того еще список из 7-ми деталей под замену сразу же:

    0)силовой транзистор дежурки (2SK3878, 23N50 и т.п)
    1)резистор 47 ом с 6-й ноги UC3842 на затвор
    2)стабилитрон 18В с затвора силового полевика
    3)резистор 10 кОм параллельно этому стабилитрону
    4)резистор 1 Ком от истока на 3-ю ногу UC3842
    5) конденсатор на 7-й ноге UC3842 (нечасто)
    6) резистор (R013 на схеме) в цепи истока силового транзистора. Тут нужен полуваттник сопротивлением около 1 Ом.
    Еще при этих поломках бывает обрывается первичная обмотка в дросселе, но это не так часто и, будем надеятся, что обошлось.

    Спасибо, будем надеяться, что на этом все.

    Это частая поломка в маленьких сварочниках. Сгоревший резистор по замыслу разработчика должен спасать дежурку от таких набросов ценой своей жизни, но чаще не спасает 🙂
    ШИМ-ка дежурки (UC3842) однозначно умерла. Резистор полуваттник номиналом от 4,7 до 10 Ом.
    Кроме того еще список из 7-ми деталей под замену сразу же:

    0)силовой транзистор дежурки (2SK3878, 23N50 и т.п)
    1)резистор 47 ом с 6-й ноги UC3842 на затвор
    2)стабилитрон 18В с затвора силового полевика
    3)резистор 10 кОм параллельно этому стабилитрону
    4)резистор 1 Ком от истока на 3-ю ногу UC3842
    5) конденсатор на 7-й ноге UC3842 (нечасто)
    6) резистор (R013 на схеме) в цепи истока силового транзистора. Тут нужен полуваттник сопротивлением около 1 Ом.
    Еще при этих поломках бывает обрывается первичная обмотка в дросселе, но это не так часто и, будем надеятся, что обошлось.

    если у меня только пункт 1
    это что значит ?

    Не понял вопроса.
    Я перечислил список деталей, которые необходимо заменить при такой поломке в этой схеме. В пункте 1 указан резистор номиналом 47 Ом.

    он один только у меня вышел из строя
    правда аппарат другой 🙂
    могу схему вам скинуть — подскажете ?

    В такой схеме он не мог один выйти из строя. Я потому и дал список деталей обязательных к замене при этой поломке.

    у меня фубаг 160
    его постоянно выбивает
    дежурка статрует исправно

    Это частая поломка в маленьких сварочниках. Сгоревший резистор по замыслу разработчика должен спасать дежурку от таких набросов ценой своей жизни, но чаще не спасает 🙂
    ШИМ-ка дежурки (UC3842) однозначно умерла. Резистор полуваттник номиналом от 4,7 до 10 Ом.
    Кроме того еще список из 7-ми деталей под замену сразу же:

    0)силовой транзистор дежурки (2SK3878, 23N50 и т.п)
    1)резистор 47 ом с 6-й ноги UC3842 на затвор
    2)стабилитрон 18В с затвора силового полевика
    3)резистор 10 кОм параллельно этому стабилитрону
    4)резистор 1 Ком от истока на 3-ю ногу UC3842
    5) конденсатор на 7-й ноге UC3842 (нечасто)
    6) резистор (R013 на схеме) в цепи истока силового транзистора. Тут нужен полуваттник сопротивлением около 1 Ом.
    Еще при этих поломках бывает обрывается первичная обмотка в дросселе, но это не так часто и, будем надеятся, что обошлось.

    Доброго времени суток, подскажите по стабилитрону на 18В, в магазине SMD нет, буду лепить “стеклянный”, какой мощности лучше взять, есть 1.3W и 0.5.W ?

    Здравствуйте. берите любой. Полуваттник удобнее по размерам устанавливать.

    Восстанавливаем работу сварочного инвертора Ресанта САИ-250ПН

    Как-то раз в мои руки попал сварочный инвертор Ресанта САИ 250ПН. Аппарат, без сомнения, внушает уважение.

    Те, кто знаком с устройством сварочных инверторов, оценят всю мощь по внешнему виду электронной начинки.

    Как уже говорилось, начинка сварочного инвертора рассчитана на большую мощность. Это видно по силовой части устройства.

    Во входном выпрямителе два мощных диодных моста на радиаторе, четыре электролитических конденсатора в фильтре. Выходной выпрямитель также укомплектован по полной: 6 сдвоенных диодов, массивный дроссель на выходе выпрямителя.

    три ( ! ) реле мягкого пуска. Их контакты соединены параллельно, чтобы выдержать большой скачок тока при запуске сварки.

    Если сравнить эту Ресанту (Ресанта САИ-250ПН) и TELWIN Force 165, то Ресанта даст ему лихую фору.

    Но, даже у этого монстра есть ахиллесова пята.

    Аппарат не включается;

    Охлаждающий кулер не работает;

    Нет индикации на панели управления.

    После беглого осмотра выяснилось, что входной выпрямитель (диодные мосты) оказались исправны, на выходе было около 310 вольт. Стало быть, проблема не в силовой части, а в цепях управления.

    Внешний осмотр выявил три перегоревших SMD-резистора. Один в цепи затвора полевого транзистора 4N90C на 47 Ом (маркировка – 470), и два на 2,4 Ом (2R4) – включенных параллельно – в цепи истока того же транзистора.

    Транзистор 4N90C (FQP4N90C) управляется микросхемой UC3842BN. Эта микросхема – сердце импульсного блока питания, который запитывает реле плавного пуска и интегральный стабилизатор на +15V. Он в свою очередь питает всю схему, которая и управляет ключевыми транзисторами в инверторе. Вот кусочек схемы Ресанта САИ-250ПН.

    Также обнаружилось, что в обрыве ещё и резистор в цепи питания ШИ-контроллера UC3842BN (U1). На схеме он обозначен, как R010 (22 Ом, 2Вт). На печатной плате имеет позиционное обозначение R041. Предупрежу сразу, что обнаружить обрыв данного резистора при внешнем осмотре довольно трудно. Трещина и характерные подгары могут быть на той стороне резистора, что обращена к плате. Так было в моём случае.

    Судя по всему, причиной неисправности послужил выход из строя ШИ-контроллера UC3842BN (U1). Это в свою очередь привело к увеличению потребляемого тока, и резистор R010 сгорел от резкой перегрузки. SMD-резисторы в цепях MOSFET-транзистора FQP4N90C сыграли роль плавкого предохранителя и, скорее всего, благодаря им транзистор остался цел.

    Как видим, вышел из строя целый импульсный блок питания на UC3842BN (U1). А он питает все основные блоки сварочного инвертора. В том числе и реле плавного пуска. Поэтому сварка и не подавала никаких “признаков жизни”.

    В итоге имеем кучу “мелочёвки”, которую нужно заменить, дабы оживить агрегат.

    После замены указанных элементов, сварочный инвертор включился, на дисплее показалось значение установленного тока, защумел охлаждающий кулер.

    Тем, кто захочет самостоятельно изучить устройство сварочного инвертора – полная принципиальная схема “Ресанта САИ-250ПН”.

    Ресанта саи-190 схема

    Ресанта саи-190 схема

    Сварочный инвертор ресанта саи 190 sh. Горит перегрузка.

    Ресанта саи 190 gp95 включается отключается.

    Schems13.
    Сварочный аппарат ресанта саи 190.
    Схемы сварочных инверторов схемы ресанта саи, саипа.
    Ресанта саи 190 к gp190 v1. 0 схема инструкции | inverter48.
    Ресанта саи 190 sh39 схема инструкции | inverter48.
    Схема и неисправности ресанта саи 190: принцип действия и.
    Ресанта саи-190: отзывы, схема, неисправности, характеристики.

    Проблема с ресанта саи-190пн некорректная индикация на.

    Ресанта саи 220 горит перегрузка. Ремонт сварочного инвертора ресанта 190а. Не включается.

    Ремонт сварочного аппарата ресанта 190а youtube.

    Ресанта саи-190: схема и неисправности сварочного аппарата.

    Сварочный инвертор ресанта саи 190 gp60 v1. 0 схема.

    Помогите с ремонтом ресанта саи 190.

    Сварочный инвертор ресанта саи 190 проф плата gp70.

    Инвертор ресанта саи-190 электросхема скачать.

    Лекции скачать торрент Скачать dismount turbo Песня miracle скачать Скачать моды ets 2 1.22 Скачать игры ben and ed
    Обращение к пользователям Обзор

    , описание, характеристики. Сварочные инверторы

    Инвертор относится к современным сварочным аппаратам без трансформатора, которые всегда создавали значительные габариты и вес. Устройство представляет собой источник питания с необходимыми параметрами на выходе, обеспечивающий нормальный процесс создания целостных соединений. Сварочный инвертор «Ресанта САИ-190» стал популярным в России. Отзывы не всегда могут быть объективными, так как уровень пользователей существенно различается. Если правильно пользоваться машиной, она будет хорошо готовить даже при низком сетевом напряжении.

    Преимущества

    Сварочный аппарат имеет следующие преимущества:

    • Модель полупромышленная предназначена для краткосрочного ремонта, но может применяться и при больших объемах сварки;
    • малый вес и габариты;
    • принудительное охлаждение надежно защищает от перегрева;
    • хорошая производительность;
    • Можно сваривать разные металлы;
    • энергоэффективность и расход электродов;
    • плавное регулирование.

    недостатки

    К недостаткам можно отнести следующее:

    • короткий сварочный кабель;
    • электроника не любит низких температур, а вентилятор на морозе может замерзнуть и остановиться;
    • Ценового преимущества перед аналогами по характеристикам нет;
    • короткий сварочный кабель (2.5 м), что создает неудобства при работе.

    Бюджетная продукция китайского производства отличается нестабильностью характеристик. В том числе это касается модели «Ресанта САИ-190». Отзыв также зависит от функциональности: чем он выше, тем устройство дороже, а соотношение цена-качество устраивает далеко не всех.

    Особенности моделей «Ресанта»

    Современные технологии изготовления делают аппарат более безопасным и ремонтопригодным, а также позволяют производить качественную сварку.Также аппарат может работать с цветными металлами и чугуном.

    Принцип работы новых устройств основан на преобразовании сетевого напряжения в импульсное. В их число также входит «Ресанта САИ-190». Схема работы позволяет выпрямлять переменный ток, а затем делать его высокочастотным. После понижение напряжения до рабочего с помощью небольшого трансформатора.

    Сварочный процесс облегчен за счет введения новых функций «горячий старт» и «антиполание».«В первом случае зажигание дуги сопровождается кратковременным увеличением сварочного тока и снижением его до нормального, чтобы электрод не прилипал к детали. При коротком замыкании ток резко уменьшается, а после отсоединения электрода система сразу же восстанавливает параметры горения дуги. В результате она легко становится стабильной, а процесс сварки упрощается и позволяет новичкам быстро адаптироваться. Нет необходимости регулировать параметры, потому что они всегда работают в процессе.Необязательно держать ровную дугу, потому что она автоматически поддерживается.

    Модификация «Ресант САИ-190ПН» может работать при большом понижении напряжения сети. По остальным параметрам модели при таком же максимальном сварочном токе разница между ними небольшая.

    Технические характеристики

    Аппарат «Ресанта САИ-190» имеет следующие характеристики:

    1. Сварочный ток 10 … 190 А.
    2. Максимальный ток первичной обмотки 25 А.
    3. Диаметр электродов до 5 мм.
    4. Входное напряжение 140 … 240 В.
    5. Продолжительность работы – 70% при токе 190 А например 7 мин. непрерывная сварка и перерыв 3 мин.
    6. Напряжение без нагрузки – 80 В, обеспечивающее легкий зажигание дуги.
    7. Напряжение дуги 27 В.

    Устройство оборудовано электрическими датчиками, у которых срабатывает сигнализация перегрева и срабатывает защита. Причины могут быть разные, и не помешает еще раз убедиться, что между сварочными кабелями нет недостатка.Если ток составляет около 60% от максимального, защита от перегрева не сработает. При сварке металла электродом диаметром 3 мм выбирается ток 90-110 А. При этом запас должен быть в 1,5-1,6 раза. Тогда аппарат подбирается на 160 А, а лучше – на 190 А. Энергопотребление зависит не от типа и мощности выбранной модели, а от установленного сварочного тока.

    Какое устройство лучше выбрать

    Выбор устройства зависит от объема дальнейших работ.Если они длинные, стоит взять мощный профессиональный аппарат. Цена его высока, так как электрическая схема обеспечивает длительный режим в течение всего рабочего дня (8 часов). Бытовой сварочный аппарат малой мощности рассчитан на работу не более получаса, после чего требуется перерыв на 30-60 минут для понижения температуры.

    Выбор аппарата также зависит от сети питания. Если оно выше 210 В, для дома подойдет устройство с максимальным током 160 А.Для низкого напряжения сети используется прибор с током не менее 190 А.

    Лучшими инверторами для сварки являются Fubag (Германия), Gysmi (Франция), Helvi and Selco (Италия), Power Man (Корея). В России широко используются модели китайского производства «Ресанта» и отечественный «Торус».

    Устройство инверторное

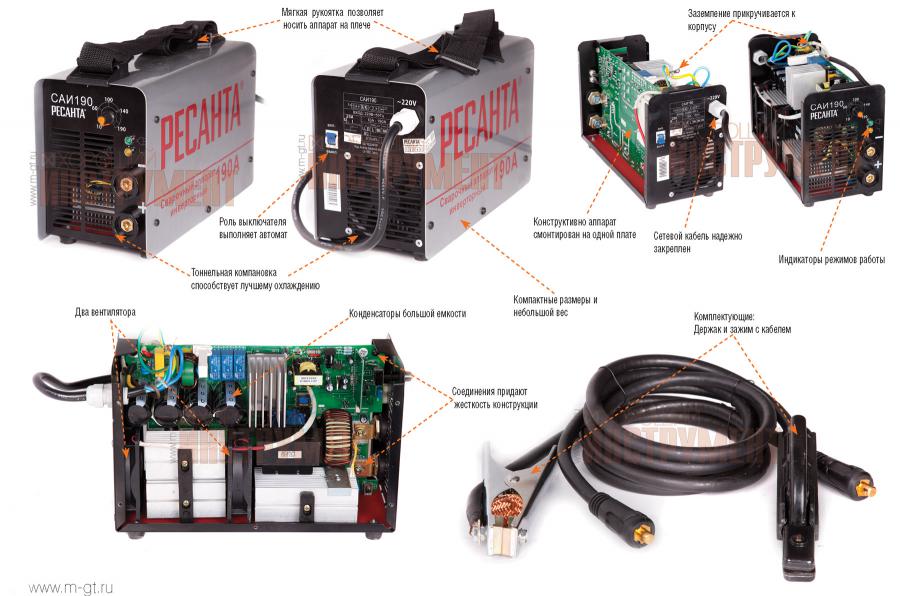

    Корпус выполнен в классическом стиле из листового металла. Форма сделана прямоугольной, а размеры составляют 350 х 140 х 250 мм. Плоское основание позволяет устанавливать на любые поверхности.Для вентиляции сбоку есть прорези, через которые легко подается воздух на охлаждение трансформатора.

    На лицевой панели расположены индикаторы сети, перегрева, производится регулировка тока, а также размещены разъемы для крепления сварочных кабелей. Электронная схема снабжена принудительной вентиляцией, сетку которой видно снаружи. Внутри 2 вентилятора. Легкий вес и компактный размер позволяют легко переносить устройство с помощью плечевого ремня, прикрепленного к верхней части футляра.

    Благодаря металлической конструкции прибор не используется в условиях повышенной влажности.

    Рекомендации по работе с инвертором

    • При нестабильном питающем напряжении стабилизатор не будет мешать.
    • Не рекомендуется размещать устройство при работе на полу, чтобы вентилятор не задерживал пыль на детали.
    • Рядом с устройством не эксплуатируйте болгарию, так как пыль и накипь попали на электронные схемы.
    • В сырую погоду не выносите прибор на открытый воздух и не закрывайте его от дождя.
    • Эксплуатация разрешена только при хорошей изоляции сетевых и сварочных кабелей.
    • При переносе устройства с улицы в теплое помещение на работу его выдерживают 3 часа перед включением.

    Принцип сварки

    Процесс заключается в создании электрической дуги, плавления электрода и кромок, за счет чего образуется прочный шов. Его качество проверяется после каждого прерывания сварочного процесса. В этом случае молоток отталкивается от шлака, и проверяется целостность и однородность наплавленного слоя.

    Подготовка прибора к работе

    Инвертор «Ресанта САИ-190» прост в эксплуатации и быстро осваивается.

    Он должен быть заземлен через шнур питания. Сначала к клеммам подключаются кабели, и регулятор тока устанавливается в минимальное положение. Затем на устройство подается питание и устанавливается уровень рабочего тока. Если диаметр электрода 5 мм, это соответствует сварочному току 160 А, а для сечения 1,6 мм хватит 50 А.

    После остановки сварки аппарат выключается в обратном порядке. Последний шаг – установить регулятор тока на минимальный уровень. Кабели всегда следует отключать, если не планируется дальнейшая работа.

    Находясь в помещении, необходимо принять меры по его вентиляции и удалить все горючие материалы. Перед работой готовятся средства защиты: сварочная маска, спецодежда, головной убор и перчатки.

    Неисправности «Ресанта САИ-190»

    По сравнению со старыми конструкциями трансформаторов современные инверторы выходят из строя чаще, что связано со значительной сложностью устройств и обилием электроники.

    Несмотря на простоту процесса сварки, ток необходимо правильно отрегулировать. При этом необходимо учитывать скорость процесса и диаметр электрода. При увеличении диаметра на 1 мм ток должен увеличиваться на 20-40 А.

    Частые причины выхода из строя аппарата следующие:

    • отсутствие дуги из-за обрыва кабеля, потеря «массы», выгорание компонентов печатной платы, перегрев инвертора;
    • Устройство быстро нагревается из-за выхода из строя вентилятора или скопления пыли внутри;
    • Электропитание не включается из-за обрыва цепи, неисправности кабеля, выключателя или розетки.

    Длина удлинителя влияет на процесс сварки. Если она больше 40 м, потери становятся значительными, и сварка часто оказывается невозможной. В этом случае используйте 4 мм 2 и более. Также большое влияние оказывает прожигание контактов в питании, создавая большое сопротивление.

    В электронной схеме сложно обнаружить поломку. Для этого требуется специальное оборудование, а ремонт «Ресант САИ-190» проводить в специализированных мастерских.Но визуальный осмотр может выявить обгоревшие детали и неровности пайки.

    Сварочный аппарат “Ресанта САИ-190”: отзывы

    Модели сварочных аппаратов постоянно меняются, и далеко не все выпускаемые партии продукции устраивают потребителей. На «Ресанте АИС-190» реакция будет положительной, если прибор правильно выбран и правильно эксплуатируется. У новичка с любой моделью будут проблемы, пока он не освоится.

    Особенно заметны преимущества при использовании аппарата «Ресант САИ-190» с нестабильным напряжением.Отзывы о другой модели в этом плане не всегда в ее пользу.

    Одним из критериев хорошего качества является бесперебойная работа в течение недели после покупки устройства. По словам покупателей, по прошествии длительного времени работает без ремонта.

    Многих не устраивает небольшая длина и высокая жесткость кабеля, создающие большие неудобства в работе. По опыту специалистов его можно увеличить до 5 м при площади сечения не менее 25 мм 2 .Особое внимание следует уделить прекращению концов. Обычно они соединяются с жалами пайкой. Необходимо тщательно сварить все провода между собой.

    Некоторые пользователи, пытаясь приготовить нержавеющую сталь, наклеивают электрод. В этом случае нужно сменить полярность, использовать специальные электроды и доверить работу квалифицированному сварщику.

    Заключение

    Сварочные инверторы – незаменимые помощники в домашнем хозяйстве. Их нужно брать большей мощности, что позволит качественно готовить при меньшем напряжении.Обычно осваиваются аппараты на сварочный ток 190 А со всеми задачами. Устройства с большим максимальным током намного дороже.

    p >> Схема передачи

    Red Tractor Transfer Scheme – SAI Global

    Схема пересадки красного трактора

    SAI Global является лицензированным поставщиком услуг инспекционного аудита для Red Tractor.Если вам нужна сертификация по любому из перечисленных ниже вопросов, мы можем вам помочь.

    У нас также есть много партнеров и лицензий на аудит с такими организациями, как RSPCA Freedom Food, LEAF и Tesco Nurture.

    Доверьтесь сертификации SAI

    SAI – старейший, самый традиционный орган по сертификации, охватывающий всю территорию Великобритании. Наша прочная репутация, основанная в центре Милтон-Кейнса, была создана под старым логотипом FABBL, и мы являемся крупнейшим страховщиком домашнего скота в Великобритании.

    В последние годы этот опыт распространился на весь сельскохозяйственный сектор, и теперь SAI Global также имеет лицензии на аудит Red Tractor комбинируемых культур, свежих продуктов, а также молочных продуктов, кур, скотобоен и транспорта для скота.

    Мы также предлагаем систему поощрений для организаций, которые переходят со своего текущего поставщика на SAI Global. Для получения дополнительной информации свяжитесь с нами здесь.

    Щелкните здесь, чтобы узнать об услугах Red Tractor Checkers Services.

    Раньше Шри Саи Баба Санстхан Траст основал Шри Саи Прасадалая в здании напротив Храмового комплекса.

    Старое здание Прасадалая напротив храмового комплекса – любезно предоставлено фотографией: Шрила Прабхупада.Винеш, Бангалор

    Позже, , 27 ноября 2007 года, Шри Саи Баба Санстхан Траст построил и торжественно открыл столовую на прасадалая в Азии, вмещающую 5500 человек, что дает возможность кормить более 100000 преданных ежедневно. Этот прасад принимают около 35 000-40 000 преданных Саи в обычный день и около 70 000-80 000 во время праздников / каникул. Шри Саи Баба Санстхан Траст в среднем тратит рупий.190 миллионов ежегодно на кормление паломников, посещающих Ширди. Ежегодно прасад-бходжан принимают около 1 крора Саи.

    Прасадалая, построенная по цене рупий. 22,93,65,371 / – был открыт бывшим президентом Святым Пратибхой Патил.Комплекс построен на 7,5 сотках земли и имеет застроенную площадь 2 га 85 р. Он находится примерно в 700 метрах от Шри Саи Баба Самадхи Мандир.

    На первом этаже построен гигантский зал, вмещающий 3 500 преданных. На первом этаже построены два отдельных зала на 1000 мест каждый.

    Четырнадцать куполов из поликарбоната и мангалорской плитки были построены так, чтобы обеспечить залу достаточным естественным освещением, чтобы отключение электричества не мешало деятельности в Прасадалае в дневное время.

    Ежедневно с 7 утра до 10 утра раздаются пакеты с завтраком. Каждый пакет для завтрака состоит из 5 пури и злаковых овощей (например, бобов, мунг, масур, граммов, гороха и т. Д.) Весом около 100 граммов, а также сладкого блюда, такого как бурфи. Это разумная плата всего за 5 рупий. В среднем 9 000-10 000 преданных завтракают в Саи Прасадалье.

    Шри Саи Баба Санстхан бесплатно раздает очень гигиеничный прасад бходжан на первом этаже Саи Прасадалая всем преданным Саи с 10:00 утра до 22:00 вечера.

    Special Sai Prasad Bhojan по 50 рупий для взрослых и 30 рупий для детей подается в двух больших залах на первом этаже для тех преданных, которые хотели бы неспешно отведать прасад бходжан. Здесь преданные могут иметь неограниченный прасад-бходжан.

    Помимо Саи Прасадалая, еда, приготовленная здесь, доступна в других местах Ширди, таких как Саи Бхактинивас, Саи Ашрам Фаза 1 и Фаза 2 и Госпиталь Саинатха.

    Месячный абонемент также выдает преданным Саи Баба Санстхан. Для хранения овощей в свежем виде построены огромные холодильные камеры. Большая часть приготовления пищи будет производиться за счет солнечной энергии.

    Все готовки здесь производятся на современных машинах, при этом первоочередное внимание уделяется гигиене.

    В Прасадалайе подают простую махараштрийскую еду, состоящую из дал, риса, чапатти, двух овощей и сладкого барфи.

    Для паломников, которые не могут позволить себе платить, есть еще один зал под названием «Annadaan Kaksha» , который вмещает 150 человек, и в тресте бесплатно подают еду.

    Ганпат Татья, супервайзер прасадалая, сказал: «Каждый день более 100 человек приходят сюда, чтобы приготовить просто чапати. Прасадалайя всегда полон. Нам нравится подавать еду всем, кто приходит сюда, мы не хотим, чтобы кто-либо, посещающий Ширди, уходил голодным. , и они должны быть счастливы и довольны.”

    Учитывая качество продуктов питания, удобства и чистоту, предоставляемые Саи Прасадалаем и т. Д., В 2010 году Саи Прасадала получил сертификат ISO 9001-2008.

    Сертификация ISO компании Prasadalaya была обновлена, и ей был присвоен сертификат ISO 9001: 2009. Один из крупнейших духовных центров, Фонд Шри Саи Бабы Санстхана, также известен тем, что использует технологии для защиты окружающей среды. Чтобы продвигать использование нетрадиционных источников энергии, Санстхан установил в этом Прасадалае систему солнечного нагрева.Согласно Министерству нетрадиционных энергетических ресурсов Нью-Дели, это было определено как крупнейшая в мире кухонная система с солнечным обогревом.

    Саи Прасадалая Шри Саи Бабы Санстхана получил сертификат ISO-22000-2005 13 октября 2013 года.

    Шри Саи Баба Санстхан получил награду за самый большой проект по приготовлению пищи на пару на солнечной энергии от Министерства нетрадиционной энергетики, правительство Индии 17 декабря 2013 года .

    Саи Прасадалая Шри Саи Бабы Санстхана получил сертификат обновления ISO 22000-2005 (Стандарт безопасности пищевых продуктов) в пятницу, 16 октября 2015 г.

    Прасадалайя открыт с 10:00 до 22:00. Еда сначала предлагается Саи Бабе, а затем подается преданным.

    Шри Саи Баба Санстхан обеспечил автобусное сообщение для преданных от Храмового комплекса и жилых домов Санстхана до Шри Саи Прасадалая от 10 до н.э.м. до 22:00

    Видео предоставлено: канал National Geographic

    Схема предоставления бесплатной прасадной трапезы преданным Саи в Прасадалае:

    Принимаются пожертвования на предоставление бесплатного обеда (прасад бходжан) на день преданным Саи. Имя дарителя будет отображаться в Прасадалае в определенный день.Сумма будет приниматься в офисе Саи Прасадалая / Счетной палате Санстхана в Ширди и офисе Санстхана в Мумбаи только наличными / DD и онлайн в Интернете. Сумма пожертвования на конкретный день следующая:

    .

    Sl. No.

    Схема пожертвований бесплатного прасада

    Сумма (в рупиях)

    1.

    В дни фестиваля

    3,00,000 / –

    2.

    В другие дни

    2,00,000 / –

    (Предоставлено: Шри Саи Баба Санстхан Траст, Ширди)

    190 Lees Avenue | Жилой дом в Оттаве

    НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ЗАБРОНИРОВАТЬ СЕЙЧАС

    Наши полностью отремонтированные просторные апартаменты в аренду расположены недалеко от реки Ридо и Куинсуэй, в 5 минутах ходьбы от Оттавского университета и через дорогу от железнодорожной станции Lees O-train.Наслаждайтесь историческим каналом Ридо и тропой через реку Ридо в нескольких шагах от отеля в любое время года – на суше, вдоль его берегов, на воде или на льду. В наших безупречных отелях есть полный спектр удобств и услуг:

    Включение в изобилии:

    • С водой
    • Услуги прачечной
    • Крытая парковка ($)
    • Парковка для посетителей
    • Холодильник, плита, посудомоечная машина (в некоторых моделях) и микроволновая печь
    • Автобус для студентов в Оттаву (бесплатно)
    • Также возможна аренда на 6 месяцев
    • В ванных комнатах обновленная сантехника, новое зеркало и новый туалетный столик со столешницей из ламината.
    • Современные элементы и отделка, в том числе ламинатные столешницы, новая надставная мойка и керамический фартук
    • Новый пол, новая плитка на кухне и в ванных комнатах, новый свет и фурнитура,
    • Место подключения стиральной и сушильной машины

    Фитнес и развлечения:

    • Полностью оборудованный тренажерный зал
    • Крытый бассейн
    • Сауна
    • Открытый теннисный корт
    • Крытый корт для сквоша
    • Крытая баскетбольная площадка
    • Барбекю

    Охрана и обслуживание на месте:

    • Камеры контролируемого доступа и наблюдения
    • Круглосуточный магазин в корпусе
    • Улучшенные процедуры уборки в зонах с высокой проходимостью
    • Тщательная уборка всех апартаментов перед заселением
    • Доброжелательное и профессиональное управление недвижимостью, прошедшее обучение, чтобы обеспечить чистоту и безопасность в вашей квартире
    • Онлайн-платежи по аренде, запросы на техническое обслуживание и связь с администрацией собственности с помощью приложения MyCommunity Portal, доступного с вашего мобильного телефона, ноутбука или планшета.

    Услуги рядом

    • В 2-3 минутах ходьбы до пиццерии Кузина, ресторана «Панда» и K&W Shawarma
    • 4 мин пешком до станции Lees O-Train
    • 7 минут пешком до Gee-Gees Field (команда uOttawa)
    • 4 минуты езды до фитнес-центра спорткомплекса Минто
    • 11 минут езды до рынка Байворд

    Нажмите здесь , чтобы записаться на прием к нашей команде прямо сейчас, чтобы увидеть ваш следующий дом.Это действительно обитель мечты.

    Заявление об ограничении ответственности – фотографии объектов и виртуальные туры, представленные здесь, предназначены только для ознакомительных целей. Доступные апартаменты и цены могут варьироваться в зависимости от их расположения в здании, размера, характеристик, отделки, плана этажа и даты заселения. Указанные цены являются начальными ценами для каждого типа единиц и могут быть изменены без предварительного уведомления. Ошибки и пропуски исключены.

    «Мы хотим перепрофилировать стадион для лучшего и общественного пользования»

    Нилам Капур, сотрудник индийской информационной службы группы 1982 года, был назначен генеральным директором Спортивного управления Индии (SAI) в феврале, сменив Инджети Шриниваса, который удваивался на посту секретаря (спорт).Она возглавляла работу со СМИ на Играх Содружества 2010, проходивших в Нью-Дели, во время своего пребывания в должности главного генерального директора в Бюро информации для прессы. Она говорила с Outlook по множеству вопросов.

    Выдержки из интервью :

    Какова в действительности роль ВОФК в подготовке к Азиатским играм 2018 года?

    SAI реализует две общие правительственные схемы, которые направлены на то, чтобы обеспечить как долгосрочную, так и немедленную подготовку к международным соревнованиям.Азиатские игры – одно из таких соревнований, но наши команды участвуют и в ряде других соревнований. Первый – это годовой календарь тренировок и соревнований, широко известный как ACTC, где годовой план представляется правительству различными [национальными спортивными] федерациями. ВОФК изучает эти планы. Мы стараемся, чтобы, хотя старшие команды в различных дисциплинах получали должное внимание, существовала также хорошо продуманная дорожная карта для развития молодых талантов. И средства разделены таким образом, чтобы как старшая, так и младшая команды получали достаточно информации, правильный вид обучения, средства, включая оборудование, чтобы подготовиться к повышению своей работы до мировых стандартов.Мы также рассматриваем предложение о продлении этого срока на два или три года, например, потому что, чтобы делать это каждый год, возможно, времени мало для реализации.

    Что касается Целевой схемы олимпийских подиумов (TOPS), в ней участвуют около 190 спортсменов. Нам действительно нужно сделать его более целенаправленным, а группа должна быть меньше, и мы готовы дать им то, что им нужно, для улучшения их работы. Эта схема финансируется из Национального фонда развития спорта, который является совместным фондом государственного вклада в корпоративную социальную ответственность.Вдобавок ко всему у нас есть 12 региональных центров ВОФК, где проходят многие национальные тренерские лагеря.

    ГАИ не имеет права голоса при отборе спортсменов. Почему он не имеет права голоса, потому что он вносит большой вклад [в подготовку спортсменов]?

    Это в соответствии с Олимпийской хартией. Мы внимательно следим за процессом отбора и, если обнаруживаем какие-либо отклонения, сообщаем об этом федерациям. Но в конечном итоге это роль, которую должны выполнять федерации; у нас нет формальной роли в этом в соответствии с Олимпийской хартией.

    SAI выделил [часть] средств для спортсменов в непосредственной близости от Азиатских игр. Обеспечивает ли это эффективное использование средств?

    Фонды TOPS выпускаются каждую неделю, и каждую неделю мы проводим встречи для спортсменов TOPS. Даем средства согласно поступившим от них предложениям.

    Я много лет слышал, что ВОФК претерпит структурные изменения. Как далеко до изменений?

    Произошло довольно много вещей. Г-н [Инджети] Шринивас [бывший секретарь по спорту и генеральный директор ВОА] проделал большую работу.Он заложил основу для многих, многих вещей, за которые мы взялись. Я присоединился к этой организации в феврале. Мы одобрили кадровую реструктуризацию сотрудников ВОФК, в рамках которой мы стремимся развивать их основные возможности в области спортивного менеджмента. Мы пытаемся передать на аутсорсинг те рабочие места, где нам не нужно иметь постоянных государственных служащих, чтобы мы получали наилучшие услуги и повышали эффективность организации. Руководящий орган ВОФК на своем последнем заседании одобрил реструктуризацию кадров, и сейчас мы находимся в процессе ее реализации.Второе важное изменение, которое мы сделали, – это то, что мы создали секретариат TOPS, и теперь его возглавляет генеральный директор. Также мы привлекаем других профессионалов для управления схемой TOPS. Третий важный аспект, на который мы обращаем внимание, – это схема Khelo India, которая включает ряд мероприятий, которые должен реализовать ВОФК. Мы создаем специальную ячейку в ВОФК для работы по этой схеме. Мы надеемся привлечь профессионалов и самых талантливых специалистов на рынке. Мы платим конкурентоспособную зарплату.

    Еще одна вещь, которая находится на стадии планирования: как мы управляем нашими объектами и закупками? У нас есть стадионы, которыми мы должны управлять, и управлять ими очень профессионально. Итак, мы рассматриваем возможности государственно-частного партнерства для управления нашими стадионами. Мы также стремимся оптимизировать наши процессы закупок. Это то, что мы сейчас собираем.

    Было несколько предложений / отчетов о том, как получить средства за счет сдачи в аренду стадионов.Например, в начале 1990-х был отчет комитета Роонгта.

    Я думаю, что дальше дело пошло. Сегодня изменилось даже само понятие спорта. Наша цель – люди, приходящие на стадион за здоровым образом жизни. Наша цель – не просто сдавать помещения в аренду банкам или офисам. Мы бы хотели, чтобы стадионы использовались людьми более активно, более целостно и с пользой для здоровья и использовались для занятий спортом. Итак, если элитные спортсмены приезжают и тренируются, это одна из составляющих использования стадионов.Но почему бы широкой публике не заниматься различными видами деятельности, связанными со спортом, здоровым образом жизни и присутствием молодежи? Если вы посмотрите на наследие такой структуры, созданной во всем мире … например, если вы посмотрите на Sports Hub в Сингапуре, в нем есть лучшие спортивные сооружения, там тренируются все лучшие спортсмены, но при этом огромное участие сообществ, общественности, и в то же время он приносит доход от различных видов деятельности, а не просто за счет предоставления офисных помещений.Это будет только одна часть. Сегодня у нас есть еще много возможностей. Итак, мы смотрим, какие есть лучшие варианты. Каждый стадион пригоден для разного использования; у нас не может быть единого подхода для каждого стадиона, в зависимости от местоположения, города, населения вокруг него, доступности и т. д. Мы пытаемся понять, как мы можем развивать такие виды государственно-частного партнерства с целью большее использование людьми. Это похоже на перепрофилирование объекта для более широкого общественного пользования.

    Когда этот стадион имени Джавахарлала Неру в Нью-Дели появился [к Азиатским играм 1982 года], тогда говорили о том же, о том, что люди, живущие вокруг него, должны иметь доступ на стадион. На самом деле этого не происходило за все эти годы.

    Да, этого не произошло. Надеюсь, сейчас это произойдет.

    Вы только что сказали, что банки, вероятно, исключены …

    Я не исключаю этого; Я говорю, что это, возможно, один очень простой вариант.Сегодня существует множество вариантов, много таких примеров. Мы предоставили место банкам и т. Д., Но мы можем использовать это пространство в гораздо более творческой манере. Вот что я говорю.

    Может быть, поэтому Национальный стадион им. Майора Дхьян Чанда [в Нью-Дели] передан министерству внутренних дел.

    Ну, это было частью решения, принятого ранее. Это был один из вариантов. Сегодня у нас есть еще много вариантов, которые мы можем рассмотреть.

    Как вы думаете, ВОФК, министерство спорта и все национальные спортивные федерации находятся на одной странице по отношению к талантам, появившимся на играх Khelo India Games, и детям, отобранным для тренировок и т. Д.?

    Да, конечно.

    Есть федерация, которая подняла вопросы.

    Могут быть отдельные случаи, когда, возможно, возникают проблемы, но процедура и процесс, которые мы приняли, федерации находятся на борту с первого дня, и они участвовали во всех наших процессах; они входят в наши комитеты. Есть очень влиятельный комитет по выявлению талантов, который возглавляю я, а также в него входят представители федераций и очень высокопоставленные спортсмены.Решения утверждаются высокопоставленной комиссией. Это очень открытый и прозрачный процесс, и мы соблюдаем все нормы. Здесь и там может быть случай; Может быть какая-то проблема, которую мы всегда обсуждаем и решаем.

    100000 преданных могут на Ширди прасадалая | Последние новости Индия

    Храм Саи Бабы построил здесь крупнейший в Азии

    прасадалайя

    , столовую на 5500 мест, что позволяет кормить более 100000 преданных ежедневно.

    Фонд Шри Саи Бабы Санстхана в среднем тратит 190 миллионов рупий ежегодно на кормление паломников, посещающих Ширди.

    Прасадалая , построенная на сумму 240 миллионов рупий, была торжественно открыта президентом Пратибхой Патилом во вторник. Комплекс построен на 7,5 акрах земли и имеет застроенную площадь 183 000 кв. Футов. Он находится в 700 метрах от главного храма Саи Бабы.

    На первом этаже построен гигантский зал, вмещающий 3 500 преданных.На первом этаже построены два отдельных зала на 1000 мест каждый.

    Четырнадцать куполов из поликарбоната и манглорианской плитки были построены так, чтобы обеспечить залу достаточным естественным освещением, чтобы отключение электроэнергии не мешало занятиям в прасадалайе в дневное время.

    Рагхунатх Ахер, главный инженер, Шри Саи Баба Санстхан, сказал IANS: «Работа prasadalaya продолжается 15 месяцев, и через два месяца он будет полностью функциональным.”

    Блюда, подаваемые в Санстхане, оплачиваются по сильно субсидируемым ценам в размере 5 рупий. Были построены огромные холодильные камеры для хранения свежих овощей. Большая часть приготовления пищи будет производиться с использованием солнечной энергии.

    В.Р. Вакчуре, исполнительный директор Санстхана , сказал: «Все приготовления будут производиться на современных машинах, уделяя первоочередное внимание гигиене».

    По данным трастового фонда, Ширди стал одним из самых посещаемых мест паломничества в Индии после Тирупати в Андхра-Прадеше. 20 000 преданных посещают Ширди, тогда как во время фестиваля их число увеличивается примерно до 60 000.

    Предыдущий зал вмещал вместе 1000 человек.

    В прасадалайе подают простую махараштрийскую пищу, состоящую из дал, риса, чапатти, двух овощей и сладкого. Для паломников, которые не могут позволить себе платить, есть еще один зал, вмещающий 150 человек, и траст предлагает бесплатную еду.

    Ганпат Татьяя, руководитель прасадалая , сказал: «Каждый день более 100 человек приходят сюда, чтобы приготовить просто чапати. Прасадалая всегда полно.Мы любим подавать еду всем, кто приходит сюда, мы не хотим, чтобы кто-либо, посетивший Ширди, уходил голодным, и они должны быть счастливы и довольны ».

    Прасадалая открыт с 10:00 до 22:00. Саи Бабе, а затем служил преданным.

    % PDF-1.3 % 1 0 объект > поток конечный поток эндобдж 2 0 obj > эндобдж 6 0 объект > / Rect [74.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
