что можно сделать из старой техники

Изготовленные самоделки из бензопилы Урал свидетельствуют о ее больших возможностях. Созданная изначально как инструмент для распиливания древесины, она в сочетании с дополнительными насадками, которые выпускает промышленность, стала многофункциональной. Однако мастера-умельцы не перестают удивлять своей изобретательностью, создавая новые оригинальные устройства.

Технические возможности советской бензопилы

Сегодня промышленность выпускает удобные, функциональные и совершенные устройства для работы с деревом. По этой причине стали незаслуженно забыты еще работоспособные советские пилы. Но как оказалось, новые пилы невозможно применять вторично, а старые, наоборот, открывают возможности широкого использования не по назначению. Чаще всего бензопилы марки Дружба или Урал, которыми в свое время заготавливали дрова, можно увидеть в деревнях. Сейчас смекалистые умы приспособили старые агрегаты для других дел.

Бензопила Урал создана на основе пилы Дружба, которая долго помогала лесорубам валить лес, превзошла ее по качеству и производительности. Ее основными узлами являются привод с двухконтактным или четырехконтактным двигателем, шина для резки и рукоятка. Универсальный привод позволяет использовать пилу в различных вариантах. Важным фактом для варьирования являются ее конструктивные особенности:

• двигатель достаточной мощности;
• небольшой вес и компактность;
• способность выдерживать чрезвычайные условия;
• автономность.

Муфта сцепления исключает перегрузку и поломку рабочих органов благодаря своей конструкции, обеспечивающей герметичность.

Благодаря таким качествам бензопила нашла применение в самых широких сферах народного хозяйства. Самоделки из бензопилы Урал можно смастерить как простые, так и сложные. К простым относятся:

• косилки;
• культиваторы;
• мотоблоки;
• лодочные двигатели;
• насосы;
• лебедки;
• ледорубы;
• болгарки.

К сложным изобретениям можно отнести следующие самоделки:

• снегоходы;
• снегоуборщики;
• пилорамы;
• аэросани;
• электростанции;
• вертолеты.

Особенности создания самоделок

Переделка бензинового агрегата своими руками потребует определенных знаний конструирования, технического черчения. Тогда изготовленные по чертежам детали обеспечат точную и качественную сборку. В домашних условиях детали вырабатываются и собираются с помощью токарного станка, болгарки, сварочного автомата.

Культиватор, сделанный из бензопилы, не обладает достаточной мощностью, чтобы обрабатывать большие площади. Но ему вполне под силу справиться с небольшим приусадебным участком. Для преобразования надо энергию двигателя, который крутит 2 шестеренки, с одной из них передать на вал ведущего колеса. Такой легкий мотокультиватор вполне под силу многим умельцам.

Косилка, полученная путем переделки, способна эксплуатироваться длительно и непрерывно. Такая самоделка из бензопилы изготавливается с помощью несложных манипуляций путем удаления шины вместе с цепью и звездочкой привода. После окончания летнего сезона конструкция восстанавливается и используется для распилки древесины.

Владельцам небольших садовых или огородных площадей невыгодно покупать мотоблок. Его содержание и обслуживание, приобретение запчастей, горюче-смазочных материалов требует значительных дополнительных вложений, и часто они себя не оправдывают. Если у вас есть старая бензопила, то можно сделать из нее мотоблок. Принцип конструирования будет заключаться в использовании системы передач, состоящей из двух звездочек. Если осуществить подачу мощности от вала двигателя на вал ведущего колеса, рабочие органы мотоблока начнут вращаться. Самодельный мотоблок из бензопилы с заложенной мощностью привода вполне обеспечит уход за небольшим участком.

В средней части нашей страны зимы обычно выдаются морозные и снежные. Снегоуборщик из бензопилы, сделанный своими руками, поможет в расчистке снега. Для этого надо оснастить устройство шнековым механизмом. Материал для лопастей нужно подобрать прочный и эластичный. Хорошо этим требованиям отвечает резина. Принцип создания механизма снегоуборщика тот же, что и в других устройствах. Момент вращения от двигателя подается на шнек. Снегоуборщик из бензопилы удобно закрепить на санки, а для сваливания снега можно применить водопроводную трубу, предварительно сделав изгиб.

Так благодаря таланту и находчивости народных умельцев появились многочисленные и полезные самоделки из бензопилы Урал.

Культиватор из бензопилы — своими руками, особенности

Современные бензопилы и различные приставки к бензопилам позволяют решать многочисленные задачи. А старые устройства подойдут для создания мотокультиваторов, обрабатывающих участки небольшой площади.

Культиватор вполне можно изготовить самостоятельно из бензопилы. Благодаря небольшой массе и хорошей мощности пилы получится компактный агрегат для обработки почвы.

Содержание

• 1 Как изготовить культиватор из бензопилы «Урал» своими руками?
• 2 Особенности изготовления мотокультиватора из бензопилы «Дружба»

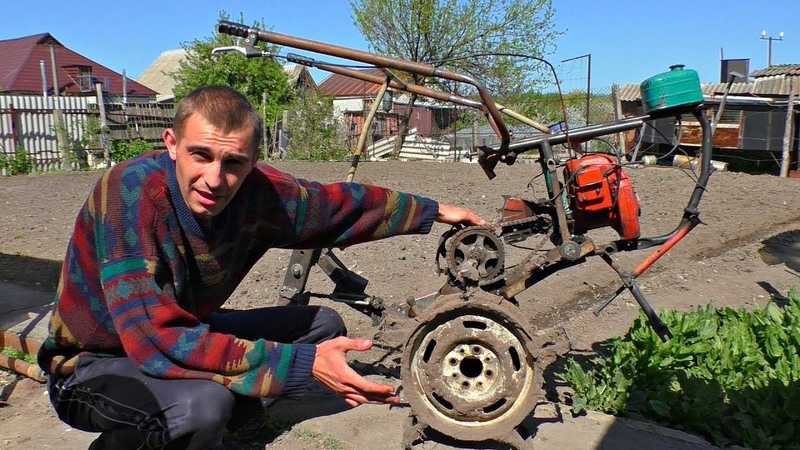

Как изготовить культиватор из бензопилы «Урал» своими руками?

Если дисковый роторный культиватор используется нечасто и на небольших территориях, то покупка агрегата считается достаточно неоправданной. Кроме того придётся приобрести дополнительные навесы.

Самодельный мотокультиватор из бензопилы включает такие детали:

• Мотор;
• Топливный бак;
• Раму;
• Промежуточный вал.

Указанные элементы есть у бензопилы, необходимо найти только раму.

Алгоритм изготовления агрегата:

1. Старая бензопила раскручивается, демонтируется двигатель, редуктор и бензобак;
2. Рама сваривается. Понадобятся уголки из металла с сечением 32*32 мм. Конструкция должна отличаться прочностью, не бояться постоянного вибрирования при работе и выдерживать дополнительные грузы;
3. Мотор крепится к верхним поперечным уголкам;
4. Топливный бак устанавливается и закрепляется под мотором с помощью специальных кронштейнов. Нижняя часть должна быть защищена металлической пластиной;
5. Опоры промежуточного вала закрепляются на передней стойке рамы продольными уголками;
6. Орган управления создаётся поперечной перекладиной из металла, длина которой 30 сантиметров;
7. Также на нижнюю поперечину рамы могут быть прикреплены колёса для удобства транспортировки агрегата. Подходят колёса из старого автомобиля.

Специфика применения:

• После сборки культиватор должен быть протестирован. Мотор запускается, нужно сделать один проход по грядкам;
• Конструкция утяжеляется. Груз располагается на передней части каркаса. Утяжелитель закрепляется, чтобы он не сместился при вибрировании устройства и не повредил двигатель/промежуточный вал.

Мотокультиватор из бензопилы Урал имеет небольшую мощность, потому нет возможности использовать большие навесы. Но можно приобрести сцепку для применения самодельной бороны и плуга.

Работая с таким агрегатом, нужно делать частые перерывы, чтобы он не перегрелся и не вышел из строя.

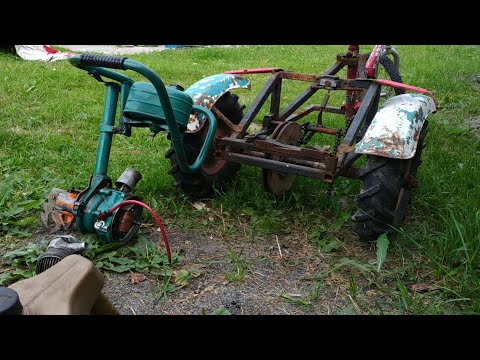

Особенности изготовления мотокультиватора из бензопилы «Дружба»

Самодельный культиватор из бензопилы «Дружба» позволяет обрабатывать небольшие участки. Его параметров хватит для выполнения различных работ: почва фрезеруется, клубни картошки окучиваются и выкапываются.

Технические характеристики:

• Мощность двигателя – около 4 л. с.;
• Наличие двух передач;
• Максимальный уровень развивающейся скорости – 2,5 км/ч.

Особенности мотокультиватора из бензопилы:

• Главный вал соединяется с воротниковым фланцем РУ-32 из металла;
• Прикручивается звёздочка мостового редуктора;
• Выполнить присоединение вала мостового редуктора с диаметром 3 сантиметра;
• Дистанцию между редуктором и почвой можно увеличить с помощью двурядной цепи и двух звёздочек из ВАЗа. Так клиренс может быть в пределах 15 см;
• Подшипник корпуса с диаметром 3 сантиметра устанавливается и закрепляется на главном мосту;
• Для установки врез и колёс понадобится стальная труба, длина которой 32 сантиметра.

Специфика применения:

• Культиватор из ручной бензопилы неприхотлив к используемым жидкостям;
• Агрегат отличается автономностью, потому может быть использован вне зависимости от времени и места;
• Внутренняя конструкция устройства герметичная, потому культиватор работает и под дождём, и в сильную жару;
• Готовая техника может эксплуатироваться на участках с площадью в пределах 10-20 соток.

Если нет возможности или времени заниматься самостоятельным изготовлением культиватора, стоит обратить внимание на мотокультиватор Форза, способный справиться с задачами различной сложности.

Вам может также понравиться:

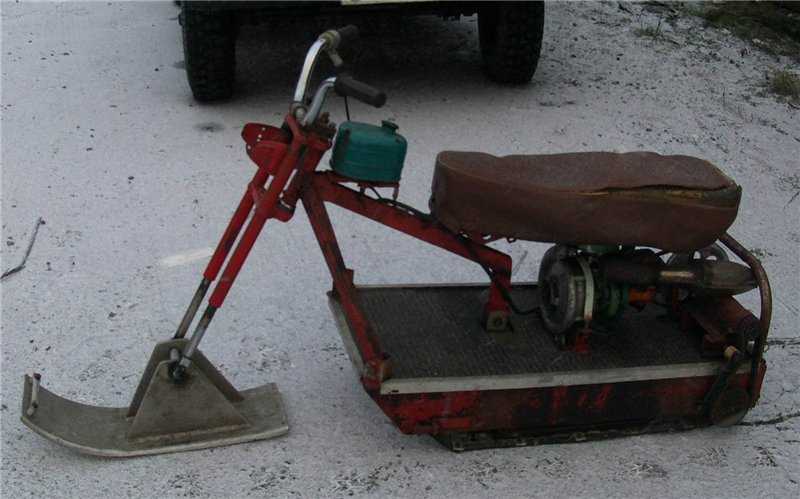

Самодельный снегоход из бензопилы “Дружба”, “Урал”, “Штиль”. Мини снегоход из бензопилы

Снегоход очень нужный транспорт для жителей северных широт России. Не всегда дорожные условия позволяют подойти очень близко, например, к месту рыбалки или к глухому поселку. Одни приобретают готовые экземпляры, а другие делают самодельный снегоход. От бензопилы можно взять двигатель, мощности которого будет достаточно для перемещения всей конструкции на высокой скорости. Кроме него можно усадить несколько человек и поставить пару чемоданов. Как сделать самодельный снегоход своими руками?

Выбор пилы

На самом деле марка двигателя не критична для такого устройства как снегоход. Импорт агрегатный или отечественный – не важно, главное хорошо тянуть. Разницы малой, будь то самодельный снегоход из бензопилы «Штиль» или российский «Урал», практически нет в наличии.

Сколько он должен быть исправен?

Важнейшим элементом в этом устройстве является двигатель. Все остальные детали, такие как цепь или покрышка, в конструкции такого транспортного средства существенной роли не играют, поэтому главное следить и контролировать работу мотора. Если он исправен, снегоход всегда будет в движении. Если вы решили брать двигатель с импортной бензопилы, вы не сможете приобрести новый аппарат по гарантии в магазине. Вполне годится и подержанный вариант.

Единственная деталь в бензопиле, которая также должна быть в рабочем состоянии вместе с двигателем, это редуктор. Это нам тоже пригодится в работе.

Делаем самодельный снегоход из бензопилы “Урал”: чертежи

Следует позаботиться о схемах. На бумаге нужно нарисовать расположение таких важных узлов и агрегатов, как:

1. Двигатель.
2. Трансмиссия.
3. Катание на лыжах.
4. Гусеница.

Последнюю деталь нельзя построить с нуля, а взять старый снегоход “Буран”. То же самое и с лыжами – вполне подойдут средства от детского снегаката.

Как сделать самодельный снегоход из бензопилы?

Сначала делаем рамку. Здесь нам понадобится несколько стальных уголков размером 50 х 36 миллиметров и две стальные пластины толщиной по 2 мм каждая. Для придания жесткости на листах необходимо завернуть края под углом 90°. В каждой из пластин проделайте сквозные отверстия. Спереди необходимо под ведущий гусеничный вал, а сзади – под оси направляющих натяжных шестерен. Последние устройства должны быть установлены на обоих концах лонжерона.

Снизу к раме приварить еще несколько кронштейнов, соблюдая равные промежутки между их положениями. В открытые с нижней стороны пазы вставьте оси опорных катков. Общее количество роликов должно быть 18. Разместите их по 5 осям (от центра в шахматном порядке). Ролики можно сделать из нейлона и «обутыми» в резиновые покрышки. Можно пойти более простым путем и взять уже готовую деталь из устройства для сортировки картофеля.

Ось катков можно позаимствовать у картофелекопалки. Их концы нужно немного отпустить. Это делается для того, чтобы можно было проколоть ось и нарезать резьбу на 10 мм. Делая самодельный снегоход из бензопилы, не забудьте про дистанционные втулки. Они должны располагаться непосредственно на осях агрегата. Лучше всего гильзы брать из дюралюминиевой трубы. Затем зафиксируйте оси с помощью крепежных болтов или контргайки. По такому же принципу собирается самодельный снегоход из бензопилы «Дружба».

Стойки

На следующем этапе к лонжерону необходимо приварить 3 стойки из стального уголка. Самый оптимальный вариант – уголок 30 х 30 мм. Их также нужно соединить стальными поперечинами. Так конструкция сформирует небольшой портал. Между лицевой частью и серединой с правой стороны сделать прокладку – приварить стальной лист на 2 мм. После этого установите редуктор бензопилы и промежуточный вал привода цепи.

В пространство между задним порталом и средней частью можно установить короб. Зачем? Он будет служить опорой для сиденья, которое необходимо приварить туда на завершающем этапе.

Передняя часть рамы должна быть соединена с поперечиной передней оси. В качестве балки можно использовать обычную водопроводную трубу диаметром не менее 30 мм.

К концам этой трубы приварить втулки рулевых лыж. Посередине балки прикрепите стойку, которая будет служить моторным подрамником. Все эти детали также нужно сделать из трубы, а в местах стыковки на стойках и балке приварить дополнительные крюки из стального листа 2 мм. Так конструкция станет прочной и, соответственно, надежной.

Гусеница

Те, кто делал самодельные мини-снегоходы из бензопилы, берут гусеницы от старого “Бурана”. Однако, чтобы он нормально функционировал, его нужно укоротить (на 500 мм) и зашить транспортировочной лентой. Шестерни изготовлены из капронового листа толщиной 15 мм.

Приводной вал

Он будет трубчатого типа диаметром 28 мм. На него необходимо надеть круглый фланец с отверстиями для зубчатых колес. На концах приводного вала запрессуйте и приварите полноразмерные наконечники цапф. Последние необходимо проткнуть под подшипники.

Следует отметить, что левый наконечник должен быть немного короче правого. На удлинении сделайте шпоночный паз под ведомую звезду цепной передачи 2-й ступени. Эта деталь также называется звездочкой звездочки и фиксируется гайкой на 14 мм. Предварительно на этой детали сделайте соответствующую резьбу.

Размеры наконечников натяжного вала должны быть одинаковыми и крепиться аналогично приводным устройствам.

О двигателе

Лучше всего сделать самодельный снегоход из бензопилы “Урал” или “Дружба”. Хотя импортный “Штиль” тоже подходит (хотя стоит как 5 наших отечественных аппаратов). Итак, как сделать самодельный снегоход? Силовой агрегат необходимо закрепить на моторной стойке, на которую затем следует поставить топливный бак. Вся конструкция приварена к поперечной балке. Что касается редуктора, то он будет развернут на 180 ^° в обратном направлении и закреплен вместе с «редуктором скорости» на платформе двухступенчатой ​​цепной передачи. Последний представляет собой всю коробку передач.

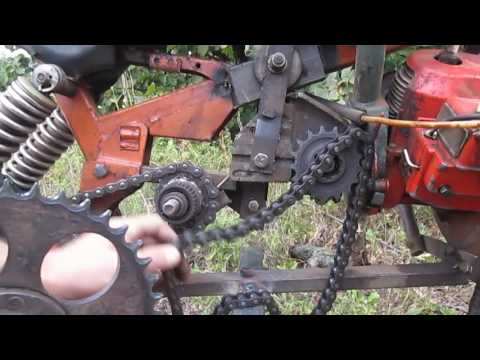

Звездочки

Ведомая звезда первой ступени редуктора должна иметь наибольшее количество зубьев. На двигателях бензопилы «Урал» это значение составляет ровно 38 штук. Ведущая звездочка второй ступени имеет 10 зубьев. Шаг у этих устройств одинаковый – 15,875 мм. Кстати, такая же ступенька установлена ​​на мотоцикле «Минск».

Рулевое управление

Будет состоять из опорно-рулевых лыж и соединяться жесткими тягами с сошками рулевого вала. Сам руль можно взять от любого советского мотоцикла. Главное, чтобы он был 3-рычажным. Возле правой рукоятки установите рычаг — небольшой рычаг, выполняющий те же функции, что и педаль газа на автомобиле.
Неважно, из бензопилы “Штиль” или “Урал” вы делаете самодельный снегоход, манет должен быть, так как он является неотъемлемой частью конструкции данного агрегата.

Тормозная система

Устанавливать не обязательно, так как в большинстве случаев самодельный снегоход из бензопилы не развивает больших скоростей и сам останавливается. Впрочем, для безопасности можно сделать тормоза, однако это существенно усложнит его конструкцию.
