Самоделки из бензопилы – Урал, Дружба, Штиль, Тайга

Самоделки из бензопилы своими руками

Содержание статьи

Помимо болгарки, бензопила также является излюбленным инструментов мастеров для изготовления самоделок. Отличаясь большой мощностью и полной автономностью в работе (не требуется электричество), бензопила отлично подходит для изготовления транспорта, станков, и, другой техники.

В данной статье строительного журнала samastroyka.ru рассказывается о том, что можно сделать из бензопилы, неважно какой, Урал, Дружба или Тайга. Данные идеи самоделок были собраны на просторах интернета, они пользуются неимоверной популярностью у мастеров.

Какие самоделки из бензопилы можно сделать?

Бензопила — очень удобный инструмент для изготовления самоделок. Приспособив её на специальную платформу с колесами, и соединив цепь с валом, на котором будут установлены ножи, можно получить мощную газонокосилку. Кстати, чтобы долго не заморачиваться, на вал можно установить звёздочку от заднего колеса велосипеда.

Кроме того, из бензопилы можно сделать отличную пилораму, поскольку переделывание данного инструмента, в этом случае, также сводится к минимуму.

Вообще, все самоделки из бензопилы, можно разделить на две большие группы:

  1. В первую группу попадают те самоделки, при изготовлении которых практически нет нужды разбирать и модернизировать бензопилу;
  2. Ко второй группе самоделок, относится всевозможная техника: снегоуборочные машины, мопеды, аэросани, квадроциклы и т. д. Другими словами говоря, сложные механические устройства, для изготовления которых придется кардинально разобрать бензопилу, сделать водяную или воздушную систему охлаждения, в общем, полностью изменить этот бензиновый инструмент.

Рассмотрим, что можно сделать из бензопилы, что обязательно пригодится в домашнем хозяйстве.

Так, например, на основе бензопилы «Дружба» можно сделать следующие самоделки:

  1. Мощный лодочный двигатель;

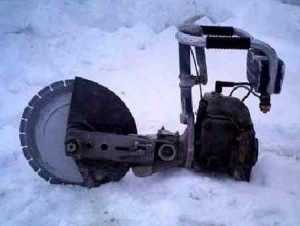

  2. Бензиновую болгарку;
  3. Пилораму;
  4. Мотокультиватор;
  5. Газонокосилку.

Если дело касается автомобильных самоделок, то из практически любой бензопилы, можно сделать:

  1. Мопед, если установить бензопилу на велосипед;
  2. Снегоход и аэросани;
  3. Снегоуборщик;
  4. Квадроцикл;
  5. Самокат.

Конечно же, вторая группа самоделок из бензопилы, требует основательного подхода и полного изучение конструкции.

Также, потребуется докупить все необходимые материалы, а в некоторых случаях, не обойтись и без сварочного аппарата.

Пилорама из бензопилы

Наиболее простой в изготовлении, является самодельная пилорама из бензопилы Урал, Тайга или Дружба. Суть работы самодельной пилорамы заключается в том, что имеется одна большая направляющая, по которой на подвижных салазках, взад и вперёд, двигается бензопила.

В качестве направляющей, можно использовать рельсу или несколько длинных, но ровных металлических уголков. Платформа, на которую впоследствии будет закреплена бензопила, изготавливается из куска толстой стали, толщина которой должна быть не менее 5 мм.

Особого внимания заслуживает подвижная часть пилорамы, та, посредством которой платформа и осуществляет свое движение вдоль направляющей. В качестве роликов, здесь можно использовать металлическую трубу с прорезиненной поверхностью. Очень важно, чтобы ширина подвижной части совпадала бы с шириной направляющей.

Как видно на фото, бревно, расположенное рядом с пилорамой, довольно легко разрезается на несколько частей, посредством движущейся по направляющей бензопилы. Таким образом, можно прилично сэкономить на покупке пилорамы, при этом, как видно, бензопилу практически не нужно каким-то образом переделывать, разбирать и т. д.

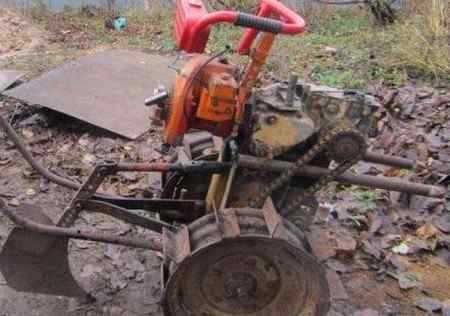

Мотоблок из бензопилы

Как было сказано выше, из бензопилы можно сделать различные самоделки для дома и дачи. Одними из таких самоделок, являются косилка и мотоблок. С косилкой из бензопилы дела обстоят не так сложно, как с мотоблоком, для изготовления которого придется варить металлическую раму, после чего, приспосабливать к ней два колеса сбоку.

Принцип изготовления мотоблока из бензопилы заключается в использовании нескольких звёздочек, которые могли бы передавать крутящееся усилие ножам. Для этих целей звёздочки располагаются по бокам металлического вала, на котором приварены несколько ножей.

Самодельный мотоблок из бензопилы Урал или Дружба, станет настоящим помощником для тех, кто имеет достаточно большой по площади огород. Может такой мотоблок и не будет отличаться большой мощностью, однако его вполне хватит для того, чтобы решить основную задачу по обработке земли.

Смотреть видео про самоделки

Оценить статью и поделиться ссылкой:

samastroyka.ru

лодочный мотор, косилка, пилорама, мотоблок



За счет русской смекалки и прямо растущих рук, на основе отечественной бензопилы Урал удается создать самые различные самоделки, способные удивить своей оригинальностью и эффективностью кого угодно. Именно о подобных устройствах, облегчающих жизнь и делающих ее более интересной, и будет данная статья.

Содержание статьи:

Почему используется именно бензопила Урал

По своей надежности, степени производительности и простоте обслуживания бензопилы Урал смогут дать фору практически любой современной бензопиле. К основным узлам этой пилы относят привод с мотором и саму шину для резки, которые были изготовлены довольно качественно.

К ключевым факторам, позволившим народным умельцам делать из старых и временно ненужных бензопил Урал чудеса конструкторской мысли следует отнести:

  • довольно мощный и тяговитый двигатель;
  • незначительный вес и относительную компактность двигателя;
  • наличие способности длительное время работать под высокими нагрузками и в самых разных условиях;
  • грамотно продуманную и качественно реализованную конструкцию самой пилы, к примеру, муфты сцепления, не допускающей перегрузки, а также исключающую поломку основных узлов.

Все это в комплексе с универсальностью привода и смекалкой, позволяет народным умельцам самостоятельно создавать функциональные устройства различной направленности.

Что нужно для работы

Чтобы старая бензопила Урал переродилась, помимо отлично работающей головы и прямых рук потребуется определенный инструмент. Какой именно – зависит от конечного изделия и степени задумки автора, однако, в большинстве своем, это:

  • шуруповерт с разными битами или плоские и крестовые отвертки;
  • набор ключей;
  • дрель;
  • болгарка;
  • ножницы по металлу;
  • сварочный аппарат;
  • различные обрабатывающие станки;
  • разнообразные измерительные приборы, например, рулетка и кронциркуль;
  • молоток или даже кувалда для грубой работы и прочее.

Что можно сделать из бензопилы Урал

В настоящее время во многих российских селениях, хуторах и даже больших городках можно встретить самые разные приспособления, существенно облегчающих жизнь людям. Ну, или делающих жизнь более интересной. Именно создание подобных самоделок на основе бензопилы Урал, мы сейчас и рассмотрим более подробно.

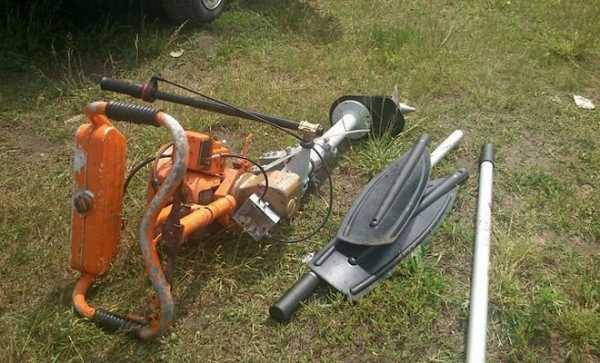

Лодочный мотор

Самостоятельно изготовить лодочный мотор при помощи бензопилы Урал не составляет особой сложности, так как конструкция довольно проста в реализации. Двигатель для лодки не нуждается в полноценной трансмиссии, а переходник, способный от шестерни бензопилы к гребному валу передавать крутящий момент, можно без особых проблем выточить своими руками.

В большинстве своем самодельные лодочные моторы закрепляются таким образом, чтобы гребной вал был погружен в воду под небольшим углом. Если подобное размещение не особо устраивает владельца будущей моторной лодки, то можно собрать редуктор, который будет под прямым углом передавать вращение на винт.

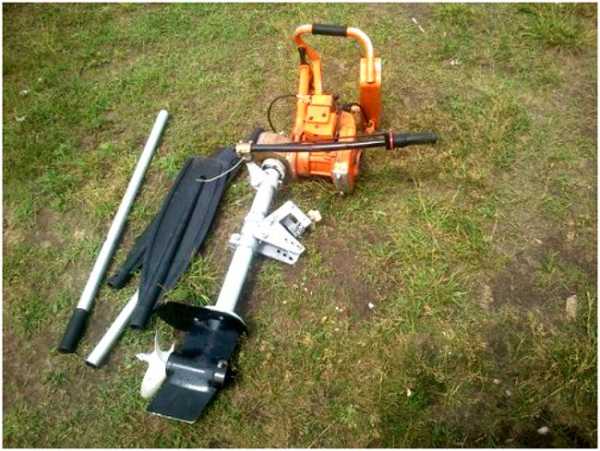

Действующий мотор для лодки, изготовленный из бензопилы Урал, запечатлен на видео.

Ранее мы уже разбирали нюансы изготовления лодочного мотора из бензопилы, получить более подробную информацию можно перейдя по этой ссылке.

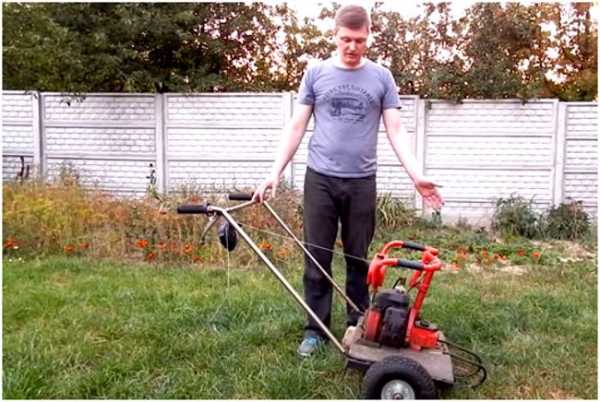

Косилка

В деревнях очень часто переделывают бензопилы Урал в косилки. Подобного рода самоделка весьма эффективна во время сенокоса и может без каких-либо проблем эксплуатироваться, без остановок весь летний период. Причем далеко не один сезон.

Для изготовления косилки, умельцу достаточно всего лишь убрать из конструкции шину, звездочку привода и цепь. После окончания сенокоса косилка может обратно трансформироваться в эффективную режущую бензопилу.

О том, как народные умельцы превращают бензопилы в косилки можно увидеть в этом видео.

Пилорама

Очень часто бензопилы используются в качестве основного элемента самодельных пилорам. Последние собираются из надежной металлической рамы, направляющей, системы креплений и самой пилы. При этом встречаются сразу несколько разновидностей изготовленных вручную пилорам. В частности, они бывают:

  1. Стационарными подвижными. Закрепленная бензопила перемещается по рельсовой направляющей, производя, тем самым, нужный распил. Обязательно необходимо предусмотреть надежную фиксацию бревна или иной заготовки. В противном случае о точности распила можно забыть. Данный вариант является одним из наиболее простых, однако не каждое бревно можно будет обработать таким образом.
  2. Стационарными неподвижными. Особенностью этой установки являются неподвижное размещение пилы и движение ей навстречу бревна. Подобные пилорамы способны обработать заготовки различной длины, а единственная сложность заключается в создании грамотного механизма подачи бревен.
  3. Мобильными. Как уже понятна из названия, пила сама перемещается вдоль заготовки. За счет небольшого веса, пилящая часть без проблем может быть перенесена по направляющей, в качестве которой используется сама заготовка. Этот вариант характеризуется необходимостью наличия существенных усилий от человека – пильное устройство само себя не перенесет. Также стоит отметить, что мобильные пилорамы, собранные своими руками, подходят лишь для разовых работ или несущественного объема бревен.

На видео ниже представлена одна из успешно функционирующих пилорам, работающая на двигателе бензопилы.

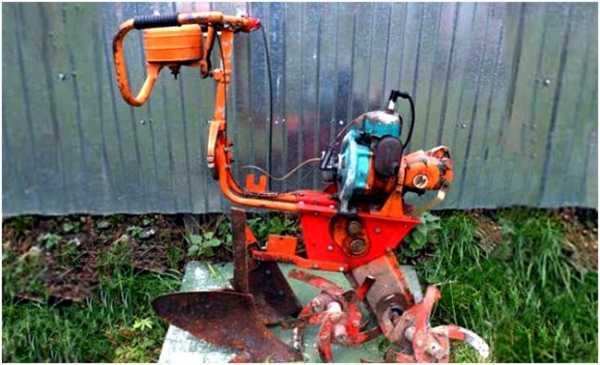

Мотоблок и культиватор

Нужно собрать из бензопилы Урал мотоблок или культиватор – без проблем. При наличии базы с обрабатывающими землю приспособлениями и системы передач на две шестерни, например, от старого мотоблока, можно заставить передавать энергию двигателя бензопилы на ведущие колеса. Стоит понимать, что обработать гектары земли на такой технике вряд ли удастся. Но если речь идет о приусадебном участке, то мощности пилы будет вполне достаточно.

Более подробно о том, как сделать мотоблок на примере бензопилы Дружба, читайте в этой статье. В рамках статьи разобраны самые основные вопросы, приведены чертежи, она послужит хорошим помощником при изготовлении. Рекомендуем ознакомиться.

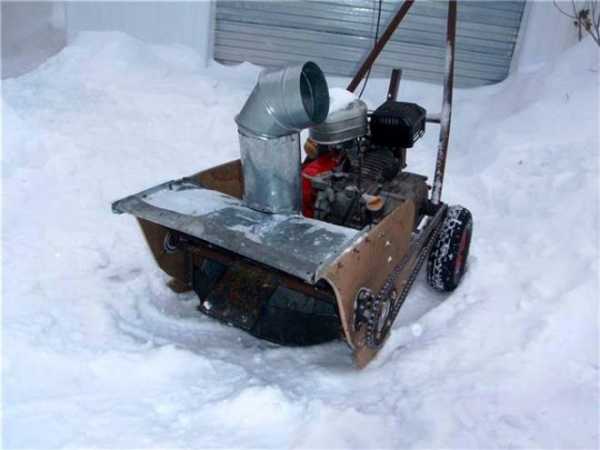

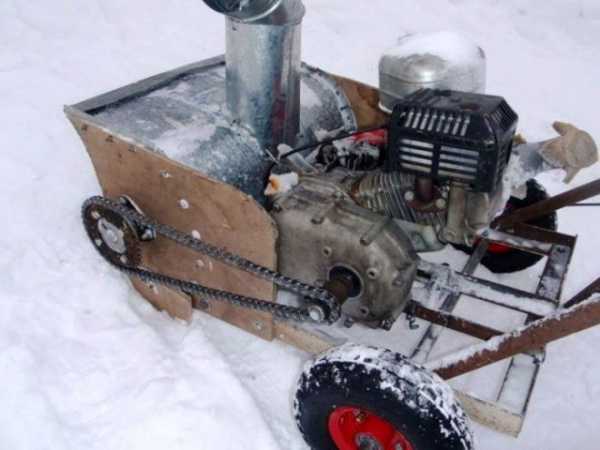

Снегоуборщик

После летнего сенокоса и осенней заготовки дров, настает время самодельного снегоуборщика. При должном подходе собрать его на основании бензопилы Урал не составляет особого труда. Все что для этого необходимо:

  • шнековый узел, лопасти которого будут прочны, но в то же время эластичны.
  • моторная цепь, соединяющаяся со шнеком при помощи нескольких шестеренок.
  • труба, отбрасывающая убранный с дорожки снег.
  • колесная база или полозья, позволяющие самодельной снегоуборочной машине полноценно передвигаться.

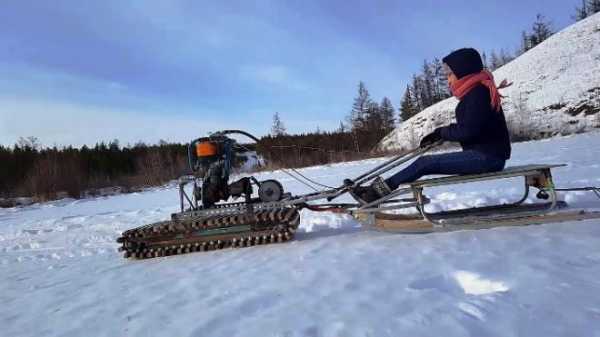

Снегоход

Снегоход представляет собой полноценное средство передвижения, конструкция которого должна быть прочной, надежной и, что самое главное, управляемой. Несмотря на небольшой объем двигателя бензопилы Урал, он способен выдавать достаточно мощности, а значит и скорость может быть большой.

Конструкция рамы должна обладать функционирующей подвеской с амортизаторами. В противном случае кататься на таком снегоходе будет не очень приятно, а порой и откровенно больно. Раму необходимо поставить на полозья, управлять которыми лучше всего за счет уже готового рулевого механизма. Чаще всего для этого используют велосипедные детали, в которых центральная ось перемещает поворачивающиеся тяги лыж.

Что касается двигателя и момента передачи крутящего момента к гусенице, то здесь придется потрудиться. Так как бензопила не нуждается в сцеплении, необходимо самостоятельно установить поликлиновый ремень, цепь, а также само сцепление, как правило, центробежное. С целью усиления тяги нелишним будет предусмотреть в конструкции приводного вала гусеницы шестеренки с большим диаметром, чем приводная звездочка на бензопиле Урал.

Наглядно с процессом изготовления снегохода из обычной бензопилы и возможным результатом вы можете ознакомиться на этом видео

Картинг и мини-трактор из бензопилы

Если взять за основу двигатель с мощностью не менее 5 лошадиных сил, то можно самостоятельно изготовить картинг или небольшой трактор из бензопилы Урал. Для этого необходимо решить вопросы с:

  • передачей крутящего момента на колеса.
  • механизмом управления карта или мини-трактора.
  • рамой, на которой все это будет держаться.

Более подробно с конструкционными особенностями создания подобных транспортных средств вы можете ознакомить на видео.

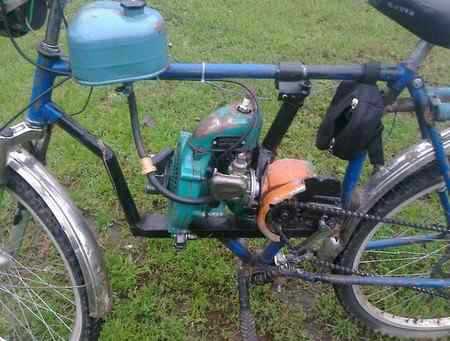

Мопед

Если с картом или снегоходом придется повозиться, то сделать из старого велосипеда мопед на основе бензопилы Урал сможет абсолютно любой. Закрепив на раме двигатель от бензопилы и использовав зубчатую передачу, можно забыть, что значит крутить педали. Если в качестве донора используется горный велосипед, то необходимо будет также установить редуктор, отвечающий за управление скоростью передвижения.

Рациональность изготовления самоделок

Рациональность – понятие относительное. Если человек славится своими прямыми руками и понимает, что для изготовления по-настоящему удобной пилорамы из бензопилы Урал придется потрудиться, то подобного рода строительный процесс вполне разумен. А если человек рассчитывает на собранном из подручных средств мотоблоке с мощностью двигателя в 3 лошадиные силы перепахать огромные площади, то ни о какой рациональности и речи быть не может.

Самостоятельная переделка бензопилы Урал в другое полезное в быту приспособление или полноценное транспортное средство без базовых знаний конструирования и понимания специфики работы основных узлов попросту бессмысленна. Это обязательно следует учитывать прежде, чем взяться за процесс переделки бензопилы Урал в какое-либо другое самодельное устройство.



benzopilok.ru

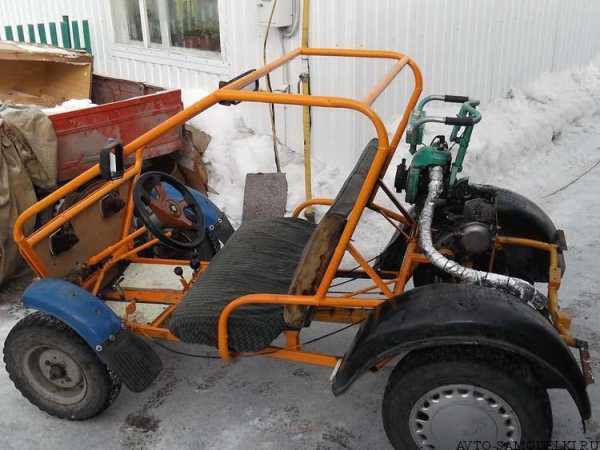

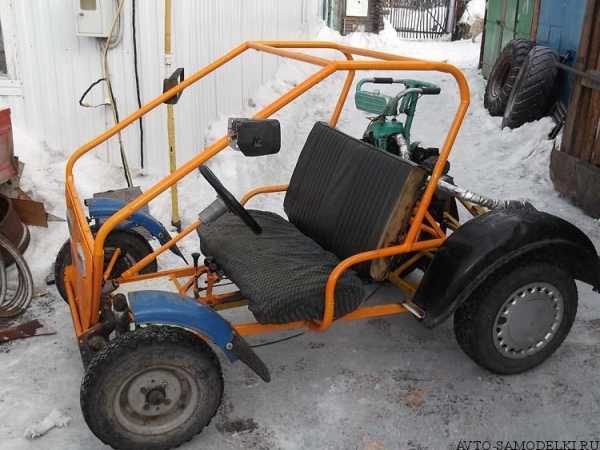

Самоделка из бензопилы “Урал” – мини автомобиль

Самодельный автомобиль с двигателем от бензопилы «Урал»: фото и описание конструкции самоделки.

Народные умельцы находят массу вариантов применения для старых советских бензопил, и на этот раз, мы рассмотрим самоделку, которую сделал своими руками, Виталий из г. Омск.

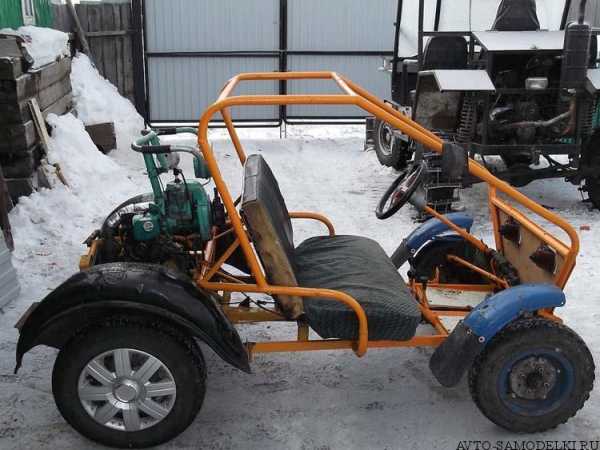

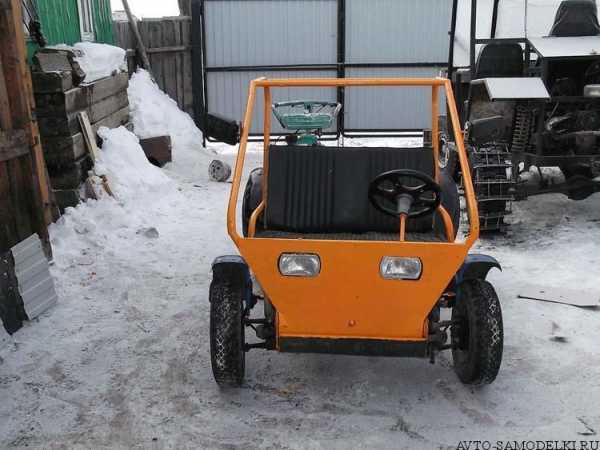

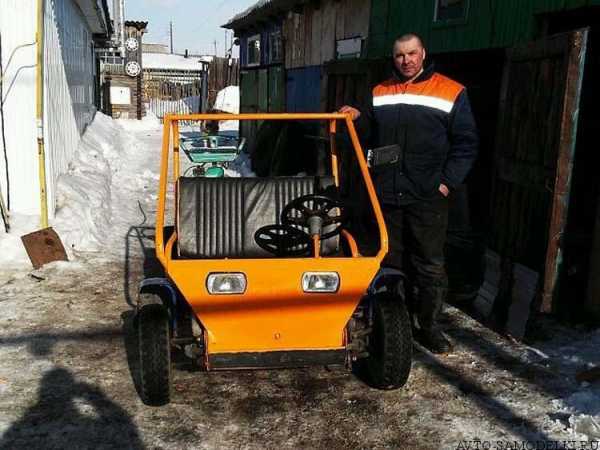

Это самодельный двухместный мини автомобиль с двигателем от бензопилы «Урал».

Задний редуктор взят от грузового мотороллера.

Рама автомобиля сварена из труб, днище обшито листовым металлом, часть подвески взято от мотоколяски СМЗ.

На автомобиль установлена коробка передач от мотороллера «Вятка» (3 скорости).

Самодельный мини автомобиль используется для поездок и буксировки небольшого прицепа.

Автор самоделки: Виталий из г. Омск.

Поделиться в соц. сетях

avto-samodelki.ru

Бензолебедка из бензопилы и редуктора


Всем привет, в этой инструкции мы рассмотрим, как своими руками собрать лебедку на основе бензопилы. Такое полезное устройство можно использовать для различных целей, ведь она мобильная и работает на бензине. Автор ее использует для того, чтобы таскать бревнышки с оврага. Это очень удобно и полезно при заготовке дров, строительных материалов и прочего. Также такую лебедку можно запросто использовать как подъемник, удобно будет при строительных работах. К примеру, вам нужно поднять несколько ведер цемента, эта лебедка легко справится с задачей.

В качестве моторчика автор использовал бензопилу. Еще для лебедки будет нужно получить высокий крутящий момент. Для этих целей был использован старый понижающий редуктор червячного типа от какой-то техники. Все остальные материалы легко найти или изготовить. Итак, рассмотрим более подробно, как же сделать такую лебедку.

Материалы и инструменты, которые использовал автор:

Список материалов:
– бензопила;
– понижающий редуктор;
– запчасти от велосипеда;
– листовая сталь;
– уголок;
– стальная труба;
– винты, гайки и пр.;
– тросик для управления;
– трос для лебедки.

Список инструментов:
– токарный станок;
– дрель;
– болгарка;
– сварка;
– отвертки, гаечные ключи, молоток и так далее.

Процесс изготовления самодельной лебедки:

Шаг первый. Разбираем бензопилу
Начнем с подготовки бензопилы. В первую очередь нам нужно снять сцепление и звездочку. Чтобы его открутить, двигатель нужно зафиксировать, для этих целей нам нужно снять верхнюю крышку и вывернуть свечу. В свечное отверстие вставьте шнур, кусок кожи или что-то подобное. Теперь двигатель упрется поршнем в кожу, и уже не будет проворачиваться. С помощью спецключа открутите сцепление и снимите звездочку. Подойдет ключ от болгарки, если сцепление не закручено слишком сильно.


Шаг второй. Установка ведущей звездочки
В качестве ведущей звездочки автор решил использовать звездочку от велосипеда. Для этих целей разберите кассету заднего колеса велосипеда и выберите нужную звездочку. Она приваривается к наружной части сцепления. Автору пришлось подогнать внутренние отверстие звездочки на токарном станке, чтобы она точно установилась на отлив. Ну а далее хорошенько привариваем звездочку при помощи сварки. Сперва желательно прихватить по кругу и убедиться в том, что нет перекосов.

В итоге после установки конструкции на пилу имеем ведущую звездочку, оснащенную сцеплением, что очень удобно.


Шаг третий. Установка ведомой звездочки
Ведомая звездочка сделана также из велосипедной, она большего диаметра, чем ведущая, чтобы увеличить крутящий момент. Для ее установки автор решил использовать шкив от выбранного редуктора. В звездочке сверлим отверстия, крепить мы ее будем с помощью винтов. В шкиве также сверлим отверстия и нарезаем резьбу под винты.

Сам шкив автор крепит тремя винтами, два из них фиксируют шкив от проворачивания по кругу, а еще один заворачивается для того, чтобы шкив не слез с вала редуктора.


Шаг четвертый. Устанавливаем бензопилу на редукторе
На редукторе автор установил основу из двух стальных уголков. Она крепится с помощью болтов, так как корпус редуктора, вероятнее всего, чугунный. Бензопилу мы будем крепить тем местом, где установлен зубатый упор. Его нужно открутить, он не понадобится. Вместо него прикручиваем стальную пластину. Ну а далее эту пластину привариваем к основе из уголков. Перед окончательной сваркой установите цепь и убедитесь в том, что все установлено ровно, цепь не слетает.

Шаг пятый. Защитные щитки
Цепную передачу нужно обязательно защитить, так как сюда будут попадать ветки, а если попадет одежда или рука, все может закончиться трагично. Щитка тут два, один родной от бензопилы, он устанавливается напротив ведущей звездочки. Если ручной тормоз будет мешать, его можно снять.

Что касается щитка, который устанавливается напротив ведомой звездочки, то его автор делает своими руками. Для этих целей вам будет нужна листовая сталь. С помощью самодельного станка из болгарки автор вырезал из стали круг, а потом приварил к нему обод, получился отличный щиток. Все, что останется, это приварить несколько пластин для крепления щитка к устройству с помощью винтов.

Шаг шестой. Изготовление шкива лебедки
Шкив лебедки нужен для того, чтобы на него можно было намотать трос и выполнить нужную работу. Для его изготовления сначала берем кусок стальной трубы подходящего диаметра, чтобы ее можно было надеть на вал редуктора. Далее сверлим отверстия и нарезаем резьбу под винты. С помощью винтов мы закрепим трубу на валу, там есть проточка. Концы винтов нужно будет сточить по диаметру канавки.


Теперь нужно изготовить две «тарелки». Для этого вырезаем из листовой стали два круга, а потом при помощи болгарки делаем надрезы. В итоге теперь вы можете согнуть края и получите две части шкива. Пропилы нужно заварить, а потом тщательно зачистите сварные швы, иначе они будут рвать трос. Тарелки привариваем к трубе на нужно расстоянии. Автор дополнительно закрепил эту деталь еще одним винтом, который заворачивается внутрь оси редуктора.

Шаг седьмой. Основа
Сделайте для устройства основу, чтобы лебедку можно было поставить на землю, и она не падала. Для этих целей автор использовал кусок трубы квадратного сечения. Привариваем ее к основе или крепим с помощью болтов.

На лебедке также закрепите трос, с помощью которого вы сможете ее привязывать к дереву, машине и так далее. На конце троса установите крюк для быстрого крепления.


Шаг восьмой. Ручка для управления
Все, что вам осталось, это установить ручку для управления оборотами бензопилы. Сделать такую ручку можно самому, а можно подыскать готовую, к примеру, от велосипеда и так далее. На ручке бензопилы устанавливаем стальной хомут и с помощью него подключаем тросик. Вокруг «курка» делаем петлю, чтобы при нажатии на ручку петля затягивалась и давила на газ. Саму ручку управления расположите в удобном месте. Желательно, чтобы ручка могла фиксироваться в заданном положении, так вы сможете отрегулировать единожды нужные обороты и постоянно использовать такой режим.

Также обязательно сделайте аварийный выключатель зажигания и расположите его в доступном месте, чтобы можно было быстро заглушить двигатель в случае чего.

В завершении металлические части конструкции покрасьте. При работе в лесу влажность будет быстро вызывать ржавление металла.

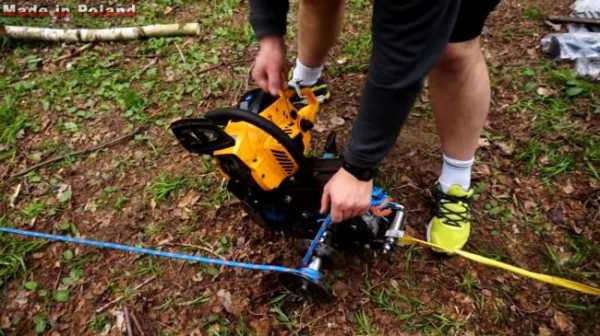

Шаг девятый. Испытания
Можно приступать к испытаниям лебедки! Привязываем ее к дереву, автомобилю или другой надежной опоре. Один конец троса привязываем к бревну, которое нужно вытащить из оврага. Ну а другой конец наматываем на лебедку и включаем машинку! Потихоньку добавляя обороты, добиваемся того, чтобы бревно начало ползти к вам из оврага. Автор таким способом натаскал немало столбиков. В любом случае это будет куда проще, чем таскать их вручную, после чего сильно устаешь, и болят мышцы.
А чтобы вас не поймал за таким занятием лесник, на бензопилу было бы полезно установить глушитель.


В качестве тросика автор использовал синтетическую веревку, она довольно крепкая и долговечная. Стальной тросик будет покрепче, но с ним неудобно работать, да и способности лебедки далеко не безграничны.

На этом все, надеюсь, проект вам понравился и нашли для себя что-то интересное. Удачи и вдохновений при изготовлении собственных самоделок! Не забывайте делиться своими наработками с нами!


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Что можно сделать из бензопилы своими руками?

Самоделки из бензопил

Заготовка досок на профессиональных станках не всегда оказывается удобной. В таком случае многие владельцы

Самоделки из бензопил

Бензиновая пила не зря считается универсальным хозяйственным инструментом, ведь на ее основе можно изготовить

Самоделки из бензопил

На базе хозяйственной бензопилы можно сделать целый ряд полезных приспособлений. Один из самых популярных

Самоделки из бензопил

Распиловка бревен – это процедура, без которой невозможно получить качественные и идеально ровные доски.

Самоделки из бензопил

  С наступлением зимы многие жители северных регионов задумываются об изготовлении снегоходов – средств

Самоделки из бензопил

За счет высокой мощности и выносливости своих двигателей большинство современных бензопил успешно используются для

Самоделки из бензопил

Мотоледобур станет надежным помощником в тех случаях, если у его владельца появится необходимость проделать

Самоделки из бензопил

Лебедка – это хозяйственное приспособление, предназначенное для извлечения крупных предметов из оврагов и ям.

Большинство современных бензопил обладают достаточно высоким запасом крутящего момента и тяги, что позволяет использовать их двигатели для разработки разных самодельных приспособлений. Собственноручное изготовление техники на базе бензопилы имеет множество преимуществ, главные из которых – возможность сделать агрегат «под себя» и простота в эксплуатации.

Что можно сделать из бензопилы своими руками?

Свободный доступ к двигателю и другим узлам бензопилы, а также наличие в продаже всех необходимых материалов и запчастей позволяет сделать из цепного бензоинструмента практически любое приспособление. Готовые самоделки из бензопилы не нуждаются в особом уходе и показывают высокую производительность даже при эксплуатации в наиболее сложных погодных условиях.

Пилорама

Эта самоделка будет полезной для людей, занимающихся стройкой или ремонтом. Изготовление и эксплуатация малогабаритной пилорамы в домашних условиях позволит сэкономить деньги и время. Взамен владелец сможет получать ровные гладкие доски практически любой длины и толщины.

Снегоход

Небольшое транспортное средство для передвижения по заснеженным сугробам облегчит жизнь в регионах с интенсивными осадками. Чтобы самоделка показывала высокую проходимость, лучше всего использовать для его изготовления бензопилу с мощностью не менее 5 л. с.

Мотовелосипед, мопед, самокат, картинг, квадроцикл

Все эти самоходные средства собираются из одинаковых узлов и по одному и тому же принципу. Важно помнить, что для достижения проходимости самоделку нужно укомплектовать мотором мощностью от 7 л. с. и выше.

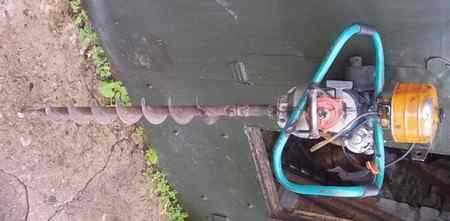

Ледобур

Эту самоделку можно использовать не только для проделки лунок во льду, но и для подготовки отверстия в почве. Чтобы добиться подходящего вращательного момента, ледобур с двигателем от бензопилы потребуется оборудовать понижающим редуктором с передаточным числом 40.

Лодочный мотор

Для сборки лодочного ДВС потребуется двигатель мощностью не менее 5 л. с. Во время изготовления его нужно поместить в водонепроницаемый корпус. К нижней части мотора необходимо подключить трубу с гребным винтом, заранее покрытым антикоррозийным средством.

Лебедка

Основа этой самоделки – мощный двигатель и усиленный трос, рассчитанный на нагрузку от 500 до 1500 кг. Трос потребуется равномерно намотать на прочную металлическую катушку, прикрепленную к раме. На втором конце троса оператор должен установить крюк, который поможет вытащить автомобиль или любой другой застрявший объект.

pro-traktor.ru

снегоход, самодельный снегоуборщик, лодочный мотор своими руками

Самоделки из бензопилы Урал составляют большую часть приспособлений, придуманных умельцами из подобных агрегатов. Объясняется это простотой конструкции, достаточной мощностью и малым весом мотопилы.

Снегоход

Начинают работу с рам снегохода и гусеничного блока, которые изготавливают в виде 2 сварных лонжеронов. В средних частях используют уголки 50х36, спереди и сзади устанавливают металлические пластины 2-миллиметровой толщины. У последних отгибают края на 90°, что добавляет деталям жесткости.

В передней пластине делают отверстие для вала, приводящего в движение гусеницы, в задней — для второй ее оси, которая является натяжной. Вблизи последних, с обеих сторон рамы монтируют натяжные устройства для гусеницы и цепной передачи.

К лонжеронам снизу приваривают 5 кронштейнов, имеющих открытые пазы. В них располагают оси поддерживающих гусеницу опорных катков. Последних 18, по 3-4 шт. на каждой оси — передней и задней на краях, средних — в шахматном порядке. Оси закрепляют в пазах с помощью гаек и контргаек.

Катки подходят от агрегата, который используется для сортировки картофеля, оси — от картофелекопалки. Оси отпускают, протачивают, нарезают резьбу М10. Между катками, для фиксации положения располагают дюралевые трубки соответствующего диаметра.

На каждый лонжерон приваривают 3 стойки, используя уголки 30х30. Соединяют по верху такими же поперечинами:

  • к передней и средней приваривают с правой стороны стальной лист толщиной 2 мм, на котором монтируют редуктор с промежуточным валом цепной передачи;
  • между другой парой устраивают ящик с крышкой, являющейся сиденьем.

На передние концы лонжеронов приваривают поперечную балку — траверсу переднего моста. К ее концам — втулки под рулевые лыжи, в середине — стойку, образующую моторный подрамник. Все детали из водопроводной трубы с внешним диаметром 32 мм.

Гусеницу для мотособаки используют от «Бурана». Ее укорачивают на 50 см и сшивают. Приводные и натяжные зубчатые колеса изготавливают по виду «бурановских» из крепкого пластика толщиной 1,5 см.

Для приводного вала гусеницы используют трубу наружным размером 28 мм. На краях:

  1. Приваривают фланцы, к которым через отверстия крепят зубчатые колеса.
  2. Впрессовывают в отверстия вала наконечники-цапфы, диаметр которых предварительно протачивают для посадки подшипников 80204. Один из наконечников делают длиннее и ставят на него ведомую звездочку, через которую приводится вал во вращение. Крепят ее гайкой М14, под которую конец цапфы протачивают и нарезают резьбу.

Аналогично приводному, но с 2 одинаковыми наконечниками, делают натяжной вал.

Двигатель бензопилы через свою раму монтируют на моторном подрамнике — стойке, имеющейся на поперечной балке. Сверху располагают бензобак. Редуктор разворачивают на 180°, закрепляют на площадке. На ней устанавливают также ходоуменьшитель — промежуточный вал. На нем крепят звездочки с количеством зубьев 38 и 10. Цепи для передачи вращения берут от мотоцикла «Восход», «Минск».

В рулевое управление входит:

  • опорно-рулевые лыжи, на которых установлены рычаги;
  • сошка рулевого вала, с которой жесткими тягами соединены рычаги лыж;
  • мотоциклетный 2-рычажный руль с рычажком управления газом вблизи правой рукоятки.

Стенки, дно ящика закрывают 4-слойной фанерой или досками. Его крышка служит сиденьем: для ее изготовления берут 6-слойную фанеру, закрывают слоем поролона и кожзаменителем.

Снегоуборщик

Самоделка простая, ее несложно сделать своими руками. Вначале изготавливают раму, которую сваривают из труб 3-4-сантиметрового диаметра. Ее форма — П-образная, с 2 дополнительными поперечинами, расположенными в задней части рамы на расстоянии 20 см одна от другой.

Продольные элементы рамы служат для перемещения снегоуборщика, являясь полозьями. Их концы делают косыми, отверстия заваривают, чтобы избежать забивки снегом. Поперечины нужны для размещения силового агрегата.

Мотор от бензопилы освобождают от рамы и переделывают:

  • снимают приводную звездочку;
  • устанавливают на ее место небольшую звездочку, которая используется как приводная в мотоциклах «Восход», «Минск».

Изготовление шнека самодельного снегоуборщика:

  1. Для вала применяют 80-85-сантиметровый отрезок трубы того же диаметра, что и для рамы. В центре по сторонам приваривают 2 пластины длиной 13 см и шириной 15 см. Они нужны для выброса снега.
  2. Из листового металла толщиной 2-3 мм вырезают 4 круга диаметром 30 см. Удаляют внутренние части — диски диаметром 22-23 см. Оставшиеся круговые элементы разрезают в одном месте и растягивают, придавая им форму пружин.
  3. Каждую пару пружин располагают симметрично валу, приваривают одним концом к разным сторонам центральных пластин на их концевых участках. Другие концы — к валу через металлические распорки. Направление витков — к центру вала. Длина шнековой части — 70 см.
  4. Изготавливают металлический корпус из листового металла для размещения шнека. Он состоит из 2 вертикальных боковин, у которых нижняя и передняя кромки прямые, задняя выполнена по окружности. Последнюю перекрывают листом металла. Размеры корпуса должны обеспечивать свободное размещение внутри шнека. Величина зазора — 5-7 см.
  5. Шнек вставляют в отверстия на боковинах. Концы размещают в подшипниках, привариваемых к последним снаружи. С одной стороны вала крепят ведомую звездочку от тех же мотоциклов.

Для изготовления снегоотвода используют отрезок (10 см) алюминиевой трубы и короб, который сваривают из листового металла. Первый закрепляют в отверстии, которое устраивают по центру крышки корпуса примерно посередине ее ширины. К отрезку крепят болтами короб.

Корпус, в котором установлен шнек, размещают в передней части рамы. Приваривают боковины к продольным трубам. На поперечинах рамы закрепляют мотор, располагая ведущую звездочку и ведомую, установленную на конце вала шнека, в одной плоскости. Звездочки снабжают цепью, не забывая устроить механизм натяжения (дополнительная звездочка, крепящаяся болтом к боковине корпуса шнека).

Для управления агрегатом устраивают трубчатую ручку, выводят на нее рычаг, регулирующий подачу топлива в двигатель.

Лодочный мотор

С двигателя мотопилы снимают пильную гарнитуру, удаляют ведущую звездочку. Переделывают муфту, вытачивая меньшую чашечку и заменяя стягивающую пружину, что позволяет уменьшить массу узла, снизить силу сцепления. Соединяют через муфту вал мотора и редуктора.

Для монтажа используют швеллер:

  • в верхней полке устраивают необходимые отверстия для крепления двигателя с редуктором;
  • нижнюю полку снабжают отверстием, приваривают в него трубку соосно с выходным валом редуктора.

Через трубку продевают вал, который передает вращение гребному винту, и соединяют с выходным валом редуктора. К ней крепят крепежно-поворотный узел, который используют для установки мотора на транец лодки, подъема и опускания гребного винта в воду.

На нижнем конце трубки устанавливают редуктор, который принимает вращение от вертикального вала и передает горизонтальному. На последнем устанавливают гребной винт, который будет двигать лодку.

Пилорама

Самодельных пилорам с использованием бензопил придумано несколько. Они бывают:

  1. Стационарными неподвижными. В них мотопила размещается в специальном станке и остается на месте — навстречу ей перемещается бревно. Качество распила высокое, можно распиливать заготовки любой длины. Но у конструкции сложный механизм подачи бревен.
  2. Стационарными подвижными. Вариант с рельсовыми направляющими, по которым перемещается каретка с закрепленной пилой. Заготовка — неподвижная. Вариант проще в эксплуатации, но ограничена длина бревен.
  3. Мобильными. Пилящая часть перемещается вдоль бревна. Она нетяжелая и может переноситься. Направляющей служит сама заготовка. Вариант удобный для разовых работ или небольшого объема распила. Требует больших усилий для перемещения пильного устройства.

Мопед

Порядок преобразования велосипеда в самодвижущийся агрегат такой:

  1. Снимают крышку и демонтируют с корпуса мотора шину.
  2. Изготавливают ходоуменьшитель в виде вала, на котором по разным краям крепят малую и большую звездочки от велосипеда.
  3. Устанавливают на выходной вал двигателя малую звездочку, а на колесо велосипеда, рядом с имеющейся, — большую.
  4. Крепят мотор и ходоуменьшитель сзади сиденья на дополнительной раме.
  5. Надевают цепи, соединяя меньшую и большую звездочки у двигателя с ходоуменьшителем и у последнего с колесом велосипеда.
  6. На ручку велосипедного руля выводят рычаг, которым регулируется подача бензина в силовом агрегате.

Аэросани

Чтобы такая самоделка легко двигалась по снегу, одной бензопилы Урал недостаточно. Нужна большая мощность — как минимум 2 мотопил.

Изготовление аэросаней начинают с рамы.

Она должна быть легкой, потому используют трубы из алюминиевых сплавов.

Форма рамы — равнобедренный, вытянутый треугольник. В каждом его углу крепят вертикальную стойку, направленную вниз. На свободных концах располагают лыжи:

  • спереди с возможностью поворота велосипедным рулем;
  • сзади — бесповоротные, параллельно продольной оси саней.

Мотор от бензопилы крепят к основанию треугольной рамы — у редуктора выходной вал направлен назад параллельно оси рамы. На ней располагают также воздушный винт. Передачу вращения на последний от редуктора обеспечивают цепной передачей.

Рычаг для регулирования подачи топлива выносят на руль управления аэросанями. Для размещения спортсмена предусматривают в пределах передней части рамы легкое сиденье.

Трицикл

Проще всего получить его из трехколесного велосипеда, переделка которого в самодвижущийся трицикл заключается в оснащении двигателем от мотопилы. Делают это так же, как и у мопеда, о котором написано выше.

Если велосипед 2-колесный, придется:

  • снять заднее колесо;
  • переделать заднюю часть рамы, предусмотрев на ней 2 вилки под 2 колеса;
  • устроить общий поперечный вал и установить на него звездочку для цепного привода от мотора.

Что еще можно сделать

Вариантов возможных самоделок много. Все зависит от фантазии и навыков умельца. Помимо описанного, из бензопилы можно сделать:

  • генератор, который обеспечит электроэнергией дачу вдалеке от коммуникаций, комфортный отдых на природе;
  • болгарку, способную резать металл, камень, бетон, полировать поверхности;
  • лебедку, облегчающую жизнь автомобилистов, любящих ездить по бездорожью;
  • культиватор для обработки огорода, уборки урожая.

В перечне мотобур для устройства отверстий в грунте под столбы, посадку деревьев. Его зимняя разновидность — ледобур для зимней рыбалки.

specmahina.ru

Самоделки из бензопилы своими руками: лучшие идеи на фото

Используя детали отечественной бензопилы «Урал» или «Дружба», можно изготовить приспособления, которые пригодятся в хозяйстве. Хозяин, который умеет обращаться с металлом и сварочным аппаратом, самостоятельно изготовит такие нужные самоделки из бензопилы своими руками.

В тех регионах, где зимние снегопады не редкость, нужна снегоуборочная машина. Прибор заводского производства стоит дорого, поэтому некоторые хозяева стараются сделать снегоуборщик своими руками. Для изготовления, кроме бензопилы, потребуется металлический шнек, который также изготавливается самостоятельно.

С использованием бензопилы можно соорудить снегоход. Для этого изготавливают сани, а в качестве двигателя используют «Дружбу» или «Штиль». Такой аппарат незаменим на зимней рыбалке.

Можно соорудить транспортное средство с гусеничным траком с зацепами.

Если сделать так, что двигатель бензопилы будет приводить в движение винт, то получатся аэросани.

Из обычной пилы можно изготовить настоящую пилораму. Аппарат пригодится, когда во дворе идёт строительство, и есть необходимость обрабатывать большое количество древесины.

Любителю зимней рыбалки просто необходим ледобур, ведь одной лункой заядлый рыбак не ограничивается. В качестве ледобура изготавливают насадку для бензопилы.

Из бензопилы можно сделать двигатель для надувной лодки и получить в результате плавучее транспортное средство с мотором.

Умельцы создают мопеды из велосипеда и мотора от бензопилы. На таком транспорте подросток автоматически становится первым парнем на деревне.

Вот так хороший хозяин может приспособить в хозяйстве детали старенькой бензопилы.

Вот так хороший хозяин может приспособить в хозяйстве детали старенькой бензопилы.

kakpostroit.su

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
