Самодельная циркулярка своими руками – как сделать циркулярную пилу из ручной и приспособления для нее по чертежам? Как собрать циркулярный станок?

alexxlab | 03.02.2020 | 0 | Разное

Циркулярка станок по дереву - как сделать циркулярку по дереву своими руками

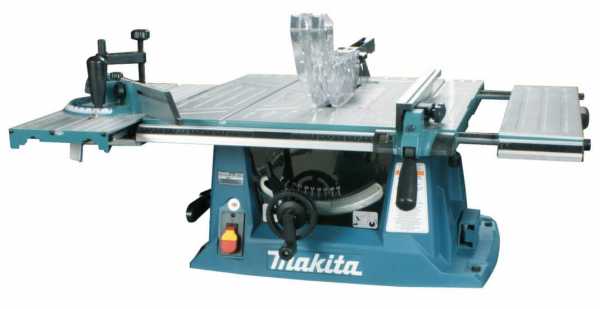

Циркулярный станок по дереву – это стационарное оборудование с круглым пилящим диском. Помимо продольно-распиловочного станка под понятие «циркулярки» попадает также маятниковая пила (торцовочное приспособление), которая отличается подвижностью пилящего диска, подаваемого к закрепленному пиломатериалу.

Циркулярка (станок по дереву): типы

В зависимости от конструкции агрегата, можно выделить следующие виды, на которые делится циркулярка по дереву:

  • Настольный тип, подходящий для бытового применения. Соответственно называнию, размещается на столе или на верстаке, имеет вес в среднем 25 кг. После производства работ станок можно спрятать. Наибольшая глубина прямого распила составляет 75 мм.
  • Стационарный тип. Используется на среднем и крупном производстве, максимальная глубина пропила составляет 125 мм. С помощью стационарного типа циркулярки выполняются наиболее точные и качественные работы.
  • Циркулярный станок с подставкой: с его помощью можно обрабатывать длинные доски благодаря откидывающейся подставке. Складные ножки позволяют перевозить станок. Максимальная глубина распила составляет 85 мм.

Дополнительно выделяют типы по расположению пилящего диска:

  • Горизонтально-пилящие станки. Пила расположена параллельно станине.
  • Вертикально-пилящие станки. Режущий диск расположен перпендикулярно станине, пила может быть открытого или полуоткрытого типа.
  • Угловой тип: два диска, работающие одновременно, расположены под прямым углом относительно друг друга.

Все перечисленные виды оборудования могут быть как профессиональными, так и применяемыми для бытового использования. Отличие состоит в мощности станков, количестве приспособлений и дополнительных опций.

Конструкция циркулярки по дереву

Конструкция циркулярки по дереву

Промышленные и бытовые циркулярные станки имеют базовую комплектацию. Она состоит из следующих элементов:

  1. Станина.

Основная часть циркулярного станка, к которой крепятся все остальные части оборудования. Станина, как правило, изготавливается из чугуна или прочной стали, чтобы обеспечивать устойчивость и отсутствие вибраций во время работы, чтобы не усложнять процесс. Если станина изготавливается из дерева, она должна быть скреплена ребрами жесткости

  1. Рабочая поверхность.

Стол для размещения распиливаемого материала является рабочей поверхностью. Как правило, верхняя ее часть изготавливается из металла или чугуна, на поверхности располагаются направляющие и линейки для замеров пиломатериала и удобства его установки. Часть рабочей поверхности, где располагается пильный диск, обычно является съемной – это создает удобство при его замене. Щель для пилы должна соответствовать толщине диска, иначе, при большем размере, прорезь будет постоянно забиваться щепками и опилками.

  1. Диск для распила

От диаметра пильного диска циркулярки, станка по дереву, зависит толщина обрабатываемой древесины. Установка диска должна производиться таким образом, чтобы над рабочей поверхностью выступало не более 1/3 его диаметра.

  1. Защитный кожух.

Профессиональное оборудование обычно оснащается кожухом для защиты оператора от контакта с распиловочным диском, а также для прижима пиломатериала.

  1. Расклинивающий нож.

Этот элемент устанавливается для того, чтобы упрощать распиловочный процесс, особенно тогда, когда обрабатывается неправильно высушенная или сучковатая древесина,  которая может вызвать заклинивание пилящего диска. Расклинивающий нож устанавливается за пилящим диском относительно его рабочего хода.

  1. Продольный упор.

Этот элемент служит в качестве направляющего ориентира для ровной распиловки пиломатериала. Продольный упор должен быть изготовлен из жесткого материала и не смещаться в процессе работы, этого он закрепляется минимум в двух местах.

  1. Привод

Привод состоит из мотора и вала, на который надевается пиловочный диск. Для качественной обработки пиломатериала требуется двухфазный или трехфазный мотор мощностью 1200-1500 Вт. Вал для крепления пилы должен иметь размеры, соответствующие внутреннему диаметру диска и обеспечивающие плотное и надежное его крепление.

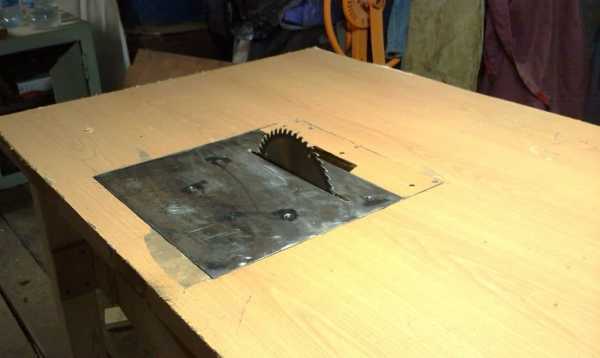

Самодельные циркулярки по дереву своими руками, фото

Самодельные циркулярки при условии правильной сборки, могут выполнять качественную распиловку материала и иметь срок службы, не уступающий фабричным моделям.

Циркулярка по дереву своими руками

Для сборки самодельной модели станка понадобятся следующие материалы и инструменты:

  1. Металлический лист
  2. Фанера
  3. Брус сечением 50х50 мм
  4. Доска 50х100 мм
  5. Стальной уголок
  6. Струбцины
  7. Шуруповерт, электродрель
  8. Измерительные инструменты
  9. Ножовка или лобзик
  10. Ручной фрезер

Самодельная циркулярка должна соответствовать следующим требованиям:

  • Капитальная жесткость и устойчивость конструкции, от которых зависят показатели безопасности оборудования.
  • Ровная рабочая поверхность
  • Заземление станка
  • Свободное пространство для опилок
  • Свободный доступ к древесным отходам для их ликвидации
  • Наличие защитного кожуха над вращающимся диском.

При выборе пилы следует учитывать требования для качественно и безопасной работы: надежное крепление диска, отгораживание рабочей части пилы, а также наличие кнопки старта и остановки пилящего агрегата.

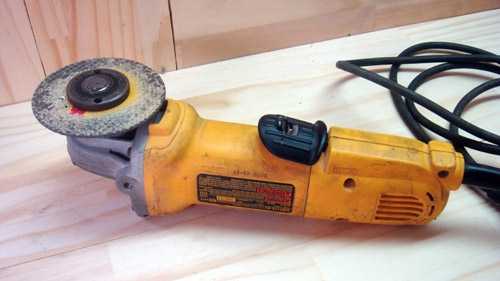

Циркулярка по дереву своими руками может собираться из обычной болгарки, или углошлифмашинки. Основой для самодельного станка также может быть ручная циркулярная пила или электродрель. Перед сборкой самодельной модели необходимо продумать ее конструкцию, рассчитать нагрузку, которой она будет подвергаться.

Для начала изготавливается устойчивая станина или верстак. Домашняя модель циркулярки не всегда нуждается в металлической сварной конструкции, поскольку не подвергается таким нагрузкам, как мощное промышленное оборудование. Если частота вращения пилы во время работы не будет превышать 4500 оборотов в минуту,  верстак можно изготовить из дерева.

Размеры станины рассчитываются исходя из основных параметров оборудования, в частности, размеров пилы. На этом этапе необходимо определиться с мощностью пилящего диска. Как правило, самодельные циркулярки по дереву своими руками для домашнего использования, изготавливаются с применением пилы мощностью не более 850 вт. Но для строительства дома требуется обрабатывать гораздо больший объем пиломатериала, соответственно, параметры мощности пилы будут другими. При этом специалисты не рекомендуют устанавливать пилу мощностью более 1250 вт, т.к. это будет не оправдано затратно и рискованно с точки зрения безопасности оборудования.

Необходимо предусмотреть в станине возможность опускать и поднимать диск, а также расположение панели управления оборудованием. При размещении кнопок управления необходимо учитывать их безопасное расположение относительно режущего диска – это может быть внешняя сторона станка или поднимающаяся столешница.


Для изготовления рабочей поверхности можно использовать металлический лист, фанеру или плиту ДСП.

Обязательным элементом самодельного станка являются направляющие для точной и ровной распиловки древесины. Конструкция направляющих изготавливается из сварного стального уголка, и крепится к столешнице струбцинами. Жестко фиксировать направляющие не желательно, чтобы в дальнейшем иметь возможность менять их положение.

С нижней стороны столешницы намечается область прорези для пилы и фиксации крепежей. Ножки столещницы изготавливаются из бруса, высота опор выбирается индивидуально для удобства работы. Дополнительную устойчивость верстаку придадут крепления ножек с помощью стальных уголков и стягивание опор диагональными рейками.

Крышку стола для удобства распила можно разлиновать или прикрепить направляющую линейку к столешнице.

Ушлошлифмашинка или ручная циркулярная пила закрепляется снизу верстака таким образом, чтобы дисковая пила выходила на поверхность через прорезь. Необходимо проверить угол наклона пилы: он должен составлять 90 градусов.

Крепление всех элементов конструкции производится с помощью саморезов.

Подобные самодельные циркулярки по дереву способны обрабатывать древесину толщиной до 4 мм,  а также листы ДСП, ДВП, фанеры. Преимуществом самодельных станков является выбор их габаритов, мощности, производительности в зависимости от желаемых качеств.

stroypomochnik.ru

как сделать своими руками, видео, ручная, мини, по дереву, чертежи, из стиральной машины, болгарки, дисковой пилы, фото

Циркулярная пила, сделанная своими руками, является отличным способом сэкономить немалые денежные средства и при этом обзавестись довольно качественным и надежным оборудованием. Правильно собранная самодельная циркулярка ни в чем не уступает фабричной пиле и также способна распиливать бревна даже очень большого диаметра.

Циркулярная пила используется для ровного распила пиломатериалов.

Читайте также:

Какие строительные уровни бывают.

Что такое микрометр и в чем его функции.

О плашках для нарезания резьбы читайте тут.

Как сделать самодельный циркулярку?

Чтобы циркулярка могла с легкостью распиливать бревна большого размера, необходимо оснастить ее по-настоящему мощным электроприводом. К тому же с этой целью на нее устанавливается ременная передача, вал и двигатель с высокой силой тяги. Все циркулярные пилы, изготовленные своими руками, состоят из двух частей: верхней и нижней.

В нижней части всегда располагается различное электрооборудование, а именно:

Конструкция циркулярной пилы.

  • двигатель пилы;
  • трансформатор;
  • устройство, запускающее работу циркулярки.

В верхней части циркулярной пилы устанавливают:

  • шкив;
  • вал;
  • режущий диск.

Вернуться к оглавлению

Большая самодельная циркулярная пила

При изготовлении рамы для верхней части пилы лучше всего использовать металлический уголок шириной 25 мм. При этом прямоугольник, который будет представлять собой каркас верхней части самодельной циркулярки, должен иметь размеры 600х400 мм. Далее в углах этого четырехугольника привариваются четыре трубы, диаметр которых должен равняться 17 мм, а высота составлять примерно 2,2 м.

После этого на раме необходимо укрепить два уголка, на которых позднее будут фиксироваться подшипники. Расстояние между этими уголками напрямую зависит от длины вала. Для фиксации подшипников, как правило, применяют хомуты. Лучше всего, если подшипники, установленные на самодельной циркулярке, будут закрытого типа. Так вы сможете не опасаться, что древесная стружка будет попадать в пространство между шариками, кольцами и сепаратором. Не забудьте также нарезать резьбу на самом конце вала, чтобы в дальнейшем вы смогли установить на нем режущий диск.

Устройство циркулярной пилы.

Нижнюю часть циркулярной пилы следует сделать значительно более массивной, что обеспечит ей необходимую устойчивость и надежность. Поэтому при изготовлении нижней рамы нужно взять уголок шириной не менее 40 мм. Далее поперек рамы необходимо закрепить еще два дополнительных уголка, на которых в дальнейшем будет держаться двигатель самодельной циркулярки. Наиболее подходящим двигателем для циркулярной пилы, изготовленной своими руками, является асинхронный трехфазный мотор, с мощностью не меньше 1,5 кВт и с 1500 оборотами в минуту. Ручей шкива должен иметь достаточно большой размер, примерно 80 мм, и насаживать его следует непосредственно на сам вал. Помимо этого, вам потребуется приварить к раме довольно небольшую металлическую площадку, на которой будет размещаться пусковое устройство. Большие трубы длиной 2,2 м, которые были ранее приварены вами в углах рамы, необходимы для качественного натягивания ремня, чтобы металлические барашки поджали тонкие трубы.

Теперь в готовые опоры, изготовленные из труб, необходимо вделать как нижнюю, так и верхнюю части самодельной пилы, а потом затянуть и поджать ремень металлическими барашками. Запуск мотора в данной модели циркулярки своими руками осуществляется при помощи пусковых конденсаторов. С целью догрузки мотора и повышения его крутящего момента можно применить 220/36 400 Вт трансформатор.

Вернуться к оглавлению

Маятниковая циркулярка с электродвигателем

Схема проверки работоспособности циркулярной пилы.

Сделать самодельный циркулярку можно довольно легко, чтобы распиливать бревна и бруски древесины, толщина которых соответствует силе установленного на ней электропривода. Если вы намерены работать с большими и очень толстыми брусками дерева, то тогда вам следует оснастить свою самодельную пилу по-настоящему мощным электрическим двигателем, а также установить на ней вал и ременную передачу. Наилучшим решением в этом случае будет установка специальной маятниковой станины.

При изготовлении маятниковой циркулярки своими руками в качестве материала для рамы следует использовать только очень прочные стальные уголки. Далее на готовой стальной раме нужно будет разместить все механизмы, необходимые для нормальной работы самодельной циркулярной пилы. При помощи такой конструкции вы сможете лично без каких-либо особых усилий устанавливать высоту полета режущего диска, избежав при этом чрезмерных конструкторских сложностей.

Вернуться к оглавлению

Циркулярная мини-пила: инструкция по изготовлению

Вернуться к оглавлению

Основание для мини-циркулярки

Для изготовления подобных самоделок понадобятся:

  • две металлические пластины;
  • деревянный брус;
  • шпиндель от велосипеда;
  • звездочка;
  • цепь.

Устройство циркулярной пилы с отдельным двигателем.

Мини-циркулярка должна стоять на прочном и устойчивом столе, поскольку любое раскачивание может представлять опасность для здоровья человека и к тому же мешать нормальной работе с пилой. Прежде чем приступить к изготовлению станочка из ручной циркулярной пилы, необходимо сделать специальный стол. В этом случае в качестве станины можно использовать металлические козлы и обычный старый кухонный стол. Для начала вам потребуется соединить козлы друг с другом широкой деревянной доской толщиной не менее 50 мм, а затем закрепить на этом основании кухонный стол.

Саму столешницу вы сможете изготовить из двух металлических (лучше всего стальных) пластин с сечением около 4 мм. Кроме того, с этой целью вы можете воспользоваться и толстыми деревянными брусками.

Важно не забыть оставить между металлическими листами небольшой зазор, размер которого обычно составляет 10-12 мм.

При этом нужно проследить, чтобы края металлических пластин были идеально параллельны по отношению друг к другу. Теперь, когда стол полностью готов, можно приступать к креплению к ней самой циркулярной пилы. Важно отметить, что закреплять ее следует снизу, причем таким образом, чтобы ее режущий диск оказался непосредственно в зазоре между двумя листами столешницы.

Вернуться к оглавлению

Установка двигателя

Чтобы сделать самодельный циркулярку, необходимо заранее продумать, с помощью какого устройства усилие от мотора будет передаваться режущему диску. Небольшое по размеру оборудование можно разместить непосредственно на оси двигателя. Однако это не лучшим образом отразится на мощности циркулярки, изготовленной своими руками.

В качестве такого передающего механизма, без которого невозможна работа любой циркулярной пилы, может выступить обычный велосипедный шпиндель. Так нередко называют корпус, в котором находится вал с подшипниками. Чтобы срезать его с велосипеда, вы можете воспользоваться ножовкой. При этом звездочка вам не пригодится, так как в этом случае ее лучше всего взять от двигателя Д6 или Д8. Для того чтобы эта звездочка надежно села на новый вал, вам потребуется изготовить переходную втулку. Прежде чем установить дисковую пилу на велосипедный шпиндель, необходимо убедиться в том, что она имеет нужный вам размер посадочного отверстия. Теперь, с учетом этой информации, необходимо установить величину внешнего диаметра втулки, предназначенной для переходного механизма. Втулку следует прикрепить к шпинделю сразу в нескольких местах. Далее на корпусе узла шпинделя следует закрепить пластину, толщиной не менее 5 мм.

Теперь возьмите звездочку, по размеру примерно в 2-2,5 раза больше той, что была раньше установлена на шпинделе, и установите ее на самодельной циркулярке. И в конце работы по изготовлению пилы своими руками, когда все ее детали будут хорошо закреплены, наденьте цепь и можете использовать ее по назначению.

moiinstrumenty.ru

Циркулярная пила своими руками: ручная, настольная и стационарная

Самодельная циркулярная пила вещь на хозяйстве не столь уж редкая и, безусловно, полезная. Сделать ее можно, имея лишь начальные навыки работы по металлу, приспособленный под верстак стол и аккуратность.

Циркулярная пила своими руками имеет смысл, если у Вас уже есть какой-то задел по материалам: куски стального уголка, профильной прямоугольной трубы и, особенно, двигатель. Или угловая дрель («болгарка»). Мотор можно присмотреть б/у на «железном» рынке, там они не редкость.

Ручной вариант из болгарки

Ручная циркулярная пила своими руками проще всего получается, если на хозяйстве уже есть болгарка. Достаточно внести всего два простых усовершенствования: скользящий упор и осевую рукоятку.

Скользящий упор – два куска мелкого металлического уголка, расположенных по обе стороны от рабочего органа: диска с зубьями, установленного вместо абразивного круга. Зазор – 3-4 мм с каждой стороны. Горизонтальные кромки уголков нужно закруглить снизу, чтобы не цеплялись за обрабатываемую деталь. Уголки нужно соединить поперечными связями спереди и сзади. Для этого подойдут болты с гайками, а нужный зазор даст пакет шайб.

На корпус болгарки надеваем хомут из металлической ленты; винтовая стяжка хомута располагается снизу. К ней жестко крепится сложенная вдвое полоска жести или оцинковки с отверстием под задний болт скользящего упора. Таким образом упор закрепляется сзади. Можно хомут с задней стойкой упора выполнить как одно целое, но толщина полоски металла при этом должна быть не менее 1 – 1,5 мм. Перекладывая обеспечивающие зазор шайбы, добиваются одинаковых зазоров между рабочим органом и боковинами упора.

В корпусе редуктора болгарки делаем два – четыре отверстия с резьбой под мелкие болты (М3 – М5). Редуктор нужно сначала разобрать и определить по месту, где можно сверлить. Отверстия эти нужны, чтобы прикрепить самодельную осевую рукоятку. При использовании штатной боковой рукоятки болгарки сделать ровный пропил будет трудно даже физически крепкому мужчине со стойкими трудовыми навыками.

Осевую рукоятку выполняем из металлической трубки или прутка в виде направленного вверх вперед рога либо поперечной скобы шириной в ладонь с некоторым запасом. Концы, которыми она будет крепиться к редуктору, НЕ расплескиваем и сверлим в них отверстия под крепежные болты. Если крепежные концы расплескать, рукоятка будет гнуться от усилий во время работы.

Если рукоятка в виде рога, дальний его конец расплескиваем в горизонтальной плоскости и сверлим в нем отверстие под ось 4-6 мм с запасом, т.е. 6-10 мм. Если рукоятка – скоба, под ней, в те же отверстия в редукторе, крепим торчащий вперед кусок прутка или трубки, а конец его расплескиваем и сверлим в нем отверстие, как указано выше. Разумеется, между прутком и скобой должно быть достаточное для удобства работы расстояние – 100-150 мм.

Теперь берем кусок стального прутка 4-6 мм. Это будет регулировочная штанга. Один ее конец изгибаем в виде петли, слегка расплескиваем и отверстие досверливаем под передний болт упора. Подбирая шайбы на переднем конце упора, добиваемся равномерной ширины зазора по всей его длине. При штанге 6 мм понадобятся, скорее всего, лишь две тонкие шайбы, по одной с каждой стороны.

На «хвосте» штанги нарезаем резьбу. Резьбовый «хвост» войдет в отверстие на рукоятке, описанной в предыдущем параграфе. На него заранее наворачивают одну гайку, а после сборки – вторую. Отпуская и подтягивая гайки поочередно, можно регулировать глубину пропила. Все, ручная циркулярная пила готова к работе.

Настольная малогабаритная пила

В такую легко превратить описанную выше ручную, сделав из круглой трубы или прутка 14-20 мм станину в виде буквы «П» с качающимся рычагом на поперечине. Нижние концы станины изгибаются вдоль направления распила до горизонтальности и крепятся к столу болтами или саморезами. Для устойчивости можно сделать дополнительные подкосы.

На горизонтальную поперечину надевается качающийся рычаг из сваренной в виде буквы «Т» трубы. Его поперечную часть (горизонтальную палочку «Т») разрезают вдоль напополам, а после надевания скрепляют хомутами. К концу вертикальной части «Т» тоже хомутом притягивают описанную выше ручную пилу.

Такое устройство можно использовать и как отрезной станок, установив в болгарку штатный отрезной круг, но толщина сквозного пропила не превысит 60-80 мм, в зависимости от диаметра рабочего органа. Чтобы обрабатывать «толстые» пиломатериалы (брус, кругляк) нужена уже «настоящая» циркулярная пила.

«Настоящая» стационарная циркулярка

Настольная циркулярная пила своими руками – конструкция достаточно серьезная и браться за нее нужно, как следует все продумав. Собственно, стационарная и настольная циркулярка – это одно и тоже; разница сводится к высоте станины. Делать ту или иную – зависит просто от характера рабочего места: его интенсивности использования и площади. Для эпизодических работ нужна настольная не очень тяжелая пила, в основном хранящаяся в сарае; постоянно работающему с деревом мастеру удобнее иметь стационарную.

Конструкция

Конструкция циркулярной пилы достаточно известна и ясна из рисунка. Необходимо лишь дать некоторые пояснения касательно разных тонкостей. Начнем сверху.

Стол. Его нужно покрыть листом жести или оцинковки. Дерево по дереву или пластику обязательно потрется, в середине стола образуется широкая мелкая лунка. Пропил будет «играть», а сделать глухой пропил равномерной глубины не получится.

Поперечные связи стола лучше сделать из стального уголка 60-80 мм с горизонтальной полкой наружу. Так легче и проще будет сделать боковой ограничитель.

Рабочий орган (зубчатый диск) и мотор. Он не должен выступать над поверхностью стола более чем на 1/3 диаметра, иначе пила будет плохо пилить и окажется весьма опасной. Поэтому, если нужно пилить брус 100 мм, диаметр диска нужен не менее 350 мм. Но для привода такого диска нужен мотор не менее чем в 1кВт; для диска 170 мм – 400 Вт (0,4 кВт). Нужно сразу сопоставить мощность имеющегося в наличии или доступного двигателя со своими потребностями. Для пиломатериалов 150 мм и более сделать самому циркулярную пилу довольно проблематично.

Регулируемый боковой упор. Хороший упор получается из куска ровного стального уголка 60-80 мм на 300-400 мм длиннее стола. Одна из полок, которая потом будет вертикальной, отрезается поровну с каждой стороны, чтобы остаток равнялся длине стола. Плоские «хвосты» изгибаются вниз в виде горизонтально расположенной буквы «U» шириной, равной толщине стола плюс 10-15 мм. В нижних полочках «U» сверлим отверстия под резьбу М8 – М10 и нарезаем ее. Надеваем упор на стол и закрепляем в нужном положении болтами. Ровно упор-ограничитель выставляем по шаблону, проложенному между ним и диском пилы.

Вал. Это самый ответственный узел. Вал нужно точить в один установ и в сборе с рабочим органом проверить в центрах. Малейшее его биение при работе усилится и пила пойдет вразнос. Вал из готовой трубы с кое-как закрепленным диском недопустим. Лучший вариант – готовый вал с посадочным местом под диск. Его можно высмотреть тоже на «железном» рынке.

Подшипники лучше использовать шариковые самоустанавливающиеся. В них два ряда шариков, а внутренняя поверхность обоймы в разрезе имеет криволинейную форму. Любые другие в самодельной пиле быстро «разобьются». Цапфы с подшипниками нужно сделать с крышками, защищающими от опилок и пыли.

Передача. Лучший вариант – клиноременная. Жесткая (шестеренчатая) опасна. Если в древесине попадется гвоздь, то из-за инерции массивного ротора двигателя диск может разлететься. Если же один, или оба шкива ременной передачи сделать с минимальным внутренним диаметром (4-5 толщин ремня), то произойдет проскальзывание, а упругий ремень сыграет роль демпфера. Плоский ремень не так надежен; ассортимент же их ограничен.

Передаточное число выбираем, зная обороты двигателя и максимально допустимую частоту вращения диска. Она указана либо на самом диске, либо на упаковке. Если диск б/у, задаемся поступательной скоростью на его окружности 70 м/с (такую выдержит с запасом любой диск) и по диаметру диска вычисляем допустимые обороты. Диск в 400 мм при 300-500 об/мин будет хорошо пилить и окажется вполне надежен. Для меньших диаметров допустимы большие обороты.

Двигатель. Лучший вариант – асинхронный однофазный от старой стиральной машины. Такие как нарочно сделаны для самодельной циркулярки. Коллекторные от электроинструмента мало пригодны: они дают слишком высокие обороты, не рассчитаны на длительную работу, имеют невысокий КПД и чувствительны к засорению.

Трехфазный двигатель подходящей мощности применять можно, но придется раскошелиться на пусковой и рабочий конденсаторы с арматурой. Конденсаторы – ТОЛЬКО бумажные и масляно-бумажные (БМ, МБМ, МБГО, МБГП и т.п.) Любые другие не выдержат циркулирующей в цепи реактивной мощности. Емкость рабочего Ср – 100 мкФ/кВт; пускового Сп – вдвое больше. Если, допустим, используется мотор на 600 Вт, то Ср = 60 мкФ; Сп = 120 мкФ. Рабочее напряжение – не ниже 600 В. Пусковое устройство SB – кнопка с самовозвратом. Ни в коем случае не применяйте тумблер или кнопку с фиксацией! Забудете отключить – двигатель может выйти из строя, а от длительного экстратока в проводке возникнуть пожар.

Схема запуска трехфазного двигателя на 380 В от однофазной сети 220 В, пригодная как для «звезды», так и для «треугольника» и не требующая его доработки, приведена на рисунке.

Процедура запуска: включаем SQ; кратковременно, на 1-3 с нажимаем SB; как только двигатель закрутился, отпускаем. Пилить начинаем, как только мотор наберет обороты; обычно – в течение 5-20 с. Если мотор слишком долго раскручивается или плохо тянет, то, скорее всего, рабочий конденсатор испортился.

Есть «умельцы», обходящиеся без самого большого и дорогого Сп и раскручивающие пилу толчком диска рукой. Объяснение тут с точки зрения здравого смысла может быть только одно: подсознательное желание устроить аварию и остаться калекой.

И последнее: если используется трехфазный двигатель промышленного исполнения, нужно обязательно сделать защитное заземление.

Загрузка...

что еще почитать:

Вывести все материалы с меткой:

vopros-remont.ru

Самодельная циркулярная пила своими руками чертежи

Самодельная циркулярная пила своими руками, чертежи конструкции, схемы и подробное описание.

Описание конструкции.

В рассматриваемом варианте исполнения, предусмотрены следующие регулировочные узлы:

1. Натяжения ремня осуществляется четырьмя болтами М8 DIN 933, которые прижимают подвижную часть механизма к неподвижной. На подвижной части механизма, закреплен электродвигатель. В ней нарезаны четыре резьбовых отверстия М8. В неподвижной части проделаны пазы под размер регулировочных болтов. Подвижная станина скользит по болтам вправо или влево. Регулировка производится следующей последовательности: отпускаем болты; руками натягиваем ремень, надавливая на электродвигатель: зажимаем болты.

2. Глубину пропила регулируется за счет поворота всего сборочного узла пильного диска относительно оси. Ось расположена в противоположенной части станка, относительно гаек фиксации. Фиксация нужного положения осуществляется двумя гайками фиксации М12 под ключ 19 размера.

3. Ширины пропила или направляющая плоскость вдоль пильного диска, изготовленная из дюралевого уголка размером 30х70 (мм). В малую часть уголка вставлены штифты с натягом, при помощи которых, уголок легко передвигается вдоль сквозных пазов, проделанных в плите станка. По середине штифтов, снизу плиты расположен болт М8. В нужном положении уголок фиксируется на столе гайками барашками.

Вид регулировочного узла снизу стола

Вид регулировочного узла сверху стола

Характеристики пилы циркулярной:

Мощность, Вт – 750
Питание, В – 220
Число оборотов в минуту, об/мин – 1500
Диаметр пильного диска, мм – 180
Посадочный диаметр пильного диска, мм – 20
Максимальная глубина пропила, мм – 50
Максимальная ширина пропила от направляющей плоскости, мм – 150

Габаритные размеры:

Ширина, мм – 450
Длина, мм – 700
Высота, мм – 411

Конструктивные особенности:

• самодельная циркулярная пила на двухрядных шариковых подшипниках, что значительно увеличивает сроки службы оборудования
• станина выполнена из квадратной трубы, предусмотрена возможность ее стационарного крепления к полу или верстаку
• стол толщиной шесть миллиметров, изготовлен из металлической плиты
• внутри рамы установлен защитный кожух от древесной стружки, изготовленный из листового металла толщиной 0,8 … 1,0 мм

Ну а теперь, все по порядку

В следующей статье ознакомимся с устройством циркулярной пилы.
