Рекомендации по изготовлению своими руками стола для размещения циркулярной пилы
Ручная циркулярная электропила — это мощный механизм со значительной производительностью. Одно из ключевых преимуществ циркулярки — отличная манёвренность. Но есть и недостатки, особенно если необходимо разрезать большие размеры дерева. Для того чтобы облегчить процесс, можно просто сделать столик для циркулярной пилы самостоятельно.
- Требования к конструкции
- Устройство рабочего стола
- Подбор материала
- Процесс производства стола
- Дополнения к сделанной конструкции
- Монтаж дисковой пилы
- Несколько слов об электронике
- Требования по безопасности
- Дополнительная важная информация
Требования к конструкции
Опытные умельцы готовы создать стол для циркулярки своими руками без каких-либо методик либо чертежей. Однако определённые условия все же необходимо учитывать.
К числу неотъемлемых требований принадлежат:
- жёсткость (стабильность) системы;
- ровная, гладкая плоскость стола;
- безопасное закрепление пилы;
- присутствие ограждения от разрезающего диска;
- свободный допуск к кнопкам запуска и приостановки работы.
Наличие разных функций зависит от условий работы и пожеланий специалиста. К ним принадлежит умение осуществлять высококачественный продольный и поперечный напилы.
Стандартные изделия, которых в торговых центрах сотни, сделаны из нержавеющей стали. Это прекрасный материал, но далее рассматривается производство стола под пилу из древесины.
Устройство рабочего стола
Конструкция стола для циркулярки ручного типа настолько элементарна, что большая часть специалистов производит его без подготовительных чертежей и методик. Это плотный верстак, который создается из дерева и фанеры.
Наиболее прочные основания для стола производят из сплава. Они же наиболее тяжёлые и требуют присутствия навыков сварщика. Поэтому зачастую подставки выполняют из остатков пиломатериалов. Под столешницей прикрепляется круговая пила, накопитель выступает над ней посредством специально проведённой прорези. Пиломатериал продвигают по крышке стола и распиливают диском. Для удобства и правильности работы столик оборудуют дополнительными устройствами: угловым и продольным упором.
Столешница «поглощает» часть рабочей плоскости диска, глубина пропила снизится на толщину столешницы. По этой причине предпочтительно выбирать циркулярку с наибольшим диаметром диска, а крышку стола тонкую, но жёсткую.
Если электропила ещё не приобретена, выбирайте модификации с высокой мощностью (от 1200 Вт). Они управятся с распилом древесины крупных размеров. Для крепления основания будут просверлены отверстия. Цельнолитое основание может лопнуть. По этой причине желательно подбирать механизм другого типа.
Подбор материала
Чтобы сделать циркулярный стол своими руками, необходимо припомнить столярные навыки, запастись большим терпением и незначительным числом материалов и приборов.
Материалы:
- фанера 15−20 миллиметров;
- брус 50×50;
- доска;
- выключатель;
- наружная розетка;
- отрезок кабеля;
- клей ПВА;
- лак;
- саморезы.
Приборы:
- электролобзик;
- шуруповерт;
- дрель;
- линейка.
Объем столешницы будет зависеть от участка мастерской. Вместе с этим, на маленьком столе будет некомфортно распиливать большие отрезки. Если деталь полностью умещается на рабочей плоскости, срез производится ровнее и аккуратнее. Высоту ножек выбирают в зависимости от роста мастера.
Процесс производства стола
- Из листа фанеры нужно вырезать столешницу требуемого размера. Разметку наносят на нижнюю область с применением металлической линейки и карандаша. Раскраивают фанеру лобзиком, края при необходимости фрезеруют. Если фанера не ламинированная, плоскость стола зачищаем шкуркой.
- Перекладывают и с нижней части делают разметку для крепления циркулярки ручного типа. Для этого с прибора убираем диск и ставим его подошвой в необходимое место. Осуществляем отметки на столешнице и в основании под крепёж и отверстие для пильного диска.
- В случае если намечается резка материала под разными углами, прорезь под пильчатый круг производится в форме опрокинутой трапеции. Для прямого пиления производится обыкновенный паз. Перед тем как обозначить прорезь и отверстия для крепежа, нужно приложить пилу, откорректировать отметки и только затем вырезать.
- Нанесите карандашом зоны расположения рёбер жёсткости. Их делают из досок и устанавливают внизу в 8−9 см от кромки самой столешницы. Ножки стола нужно фиксировать к рёбрам. Ребра закрепляются саморезами с интервалами 15−25 см, в дополнение проклеиваются ПВА. Саморезы вкручиваются поверх, под столешницу, головки целиком утапливаются. Ребра между собою скрепляются саморезами.
- Ножки делают из бруса либо доски, их протяжённость составит от 100 до 113 см. Значительную устойчивость придадут ножки, расходящиеся вниз. Их фиксируют на крупные болты, скрученные снаружи, внутри укрепляют гайками. Стяжки из бруса упрочат каркас.
- Для того чтобы корректировать высоту стола, внизу прикрепляются гайки, в которые подвинчиваются болты М14. Теперь же можно снизу закрепить пилу, пропустив накопитель в подготовленную прорезь.
- Прикрепляем на стол электророзетку, пускаем от неё электрический кабель и ставим выключатель. Питание к розетке будет передаваться от выключателя. От него протягиваем кабель к ближайшему источнику в мастерской. С поддержкой строительной стяжки фиксируем клавишу ВКЛ-ВЫКЛ на корпусе круговой пилы в утопленном состоянии.
- Приступим к производству вспомогательных упоров. Для упора потребуется алюминиевая труба квадратного разреза № 30 и 2 винта с гайками-барашками. Отпиливаем кусочек трубы по протяжённости столешницы, в 3 см от края делаем отверстия под винты. С кусочков фанеры выпиливаются 2 прижима. Система готова.
- Для обработки поперёк стола осуществляем салазки из фанеры. Их ровняем относительно кромок стола, придавливаем и продвигаем вдоль зубчатого круга. В участке прохода круга пропиливаем отверстие. Небольшие составляющие можно класть непосредственно внутрь салазок и распиливать. Отвод пыли будет из-под стола, но значительная часть ее при этом будет все же разлетаться вверх, поэтому хорошо дополнить приспособление верхним пылеотводом.
Работа на круговой пиле очень опасна, по этой причине необходимо побеспокоиться о защите пальцев. С куска дощечки либо мебельного щита вырежьте толкатель.
Дополнения к сделанной конструкции
Некоторые мастера, собирая стол для ручной циркулярной пилы согласно уникальным чертежам, целиком убирают заводской предохранительный кожух, а заводскую платформу замещают самодельной. В случае если не намечается распиловка под углом, можно убрать и все приспособления для регулирования наклона диска. Электропила закрепляется непосредственно на новом основании, что даёт возможность выиграть пару миллиметров глубины пропила.
Без внутреннего кожуха легче убирать диск, электропила не так будет забиваться стружкой при работе с влажными дощечками. Демонтаж потребует лишнего времени, однако сохраняется ресурс мотора, предупреждается перегруженность.
Монтаж дисковой пилы
Дело осталось за малым. Циркулярная электропила располагается внутри приготовленного отверстия. Подошва укрепляется на болты, а зубчатый накопитель должен свободно входить в гнездо.
Стол для круговой пилы практически готов. Теперь же его необходимо подвергнуть обработке защищающим от влажности материалом, затем покрыть лаком в несколько пластов (для минимизации скольжения).
Полученная система может быть дополнена чем-либо на усмотрение пользователя (предохранительный чехол, приспособление для регулирования наклона диска, каретка и прочие).
youtube.com/embed/VDQri9PQiac”>Несколько слов об электронике
Циркулярная пила — электрическое спецоборудование, работающее от источника питания 220 В. В случае если у пользователя есть достаточные знания и навык в области электроники, он способен зашунтировать клавиши запуска и приостановки пилы, а затем перенести их в удобное место (как правило, это наружная сторона 1-го из рёбер жёсткости).
Если же модель кажется сложной, нужно стянуть клавишу запуска проволокой, а включать спецоборудование при помощи сетевого шнура. Однако этот метод плох тем, что исключается быстрое выключение прибора при возникновении аварийной ситуации.
Требования по безопасности
- Одной из часто встречающихся причин травматизма при использовании циркулярной пилы считается захламлённость рабочего места. Кроме того, немаловажно наблюдать за стабильностью, крепостью абсолютно всех компонентов системы, а при разбалансировке — использовать мероприятия к устранению трудностей.
- Перед подключением пилы необходимо удостовериться, что она хорошо зафиксирована. При потребности — подтянуть саморезы/болты.
- Категорически запрещается придерживать материал близко к месту распила! Это опасно отскакиванием сучков, стружки в глаза или на открытые части тела. Непременно нужно надевать очки перед работой и одежду с рукавами.
Самостоятельное изготовление стола под пилу — не такая уже непростая задача, как может показаться. В случае если под рукой имеется хороший материал, его характеристики выбраны верно, а мощность прибора колеблется от 500 до 1000 Вт, вышеописанная инструкция будет основой работы.
Не нужно выпускать из виду, что на любом этапе производства стола следует контролировать точность собственных операций. По-другому, при появлении отклонений в размерах или деформации ножек при стяжке рёбер возобновить стабильность будет весьма трудно. Тем не менее производство стола для циркулярки собственными руками — абсолютно реальная задача на несколько часов.
Дополнительная важная информация
Столярные работы требуют особого внимания. В случае, если вы желаете сделать высококачественный и высоконадёжный стол своими руками для циркулярной пилы, то хорошо подготовьтесь к работе.
Выполняйте следующее:
- Приобретите все без исключения нужные материалы и приборы.
- После установки каркаса в обязательном режиме установите его на ровную плоскость и проверьте, чтобы крышка конструкции не перевешивала в какую-либо сторону.
- Установить столик для циркулярной пилы правильнее в том участке, где он и будет находиться в дальнейшем, чтобы устранить вероятные проблемы, сопряжённые с неровностью полов.
- Если из-за шероховатого пола столик вибрирует в процессе работы, то необходимо подкорректировать длину ножек, применяя уплотнённый материал либо резину.
- Столешница продукта может быть как единой, так и складывающейся. Для того чтобы сформировать складывающийся столик для пилы, будет необходимо потратить чуть больше времени и самого материала и уделить внимание увеличению прочности станины, пребывающей в разобранном состоянии.
- Размеры материала, применяемого для создания стола, формируются опытным путём. В идеале уровень конструкции должен соотноситься с ростом мастера.
- Отверстие, которое будет выполнено в столешнице, должно отвечать размерам определённой пилы, имеющейся в наличии.
- Чтобы продлить период службы всех применяемых материалов, собранных в общую конструкцию, необходимо подвергнуть их обработке специальными химическими веществами, способными увеличить рабочие свойства дерева либо металла (к примеру, уберечь их поверхность от ржавчины, гниения, возникновения плесени и т. д. ).
- Обрабатывать дерево либо железо правильнее на улице, а не в помещении, чтобы не получить отравление интенсивными испарениями.
Вдохновившись этой статьёй, вы сможете сделать прочную подставку для циркулярной пилы в виде столика.
Циркулярка своими руками
Статьи
Главная › Новости
Опубликовано: 03.09.2018
Циркулярка своими руками. Испытание. Завершение работ.
В домашнем хозяйстве всегда кстати приходится циркулярная пила. Капитальный ремонт — затратное и хлопотное дело. Не каждый может позволить себе покупку дорогостоящего инструмента для обработки деревянных материалов. Циркулярная пила, сделанная своими руками, позволяет производить безопасные работы и ускорить процесс строительства. Собственноручно изготовленная пила имеет ряд преимуществ, таких как надежность, экономичность и заточка под непосредственные нужды.
Циркулярная пила
Назначение циркулярной пилы
Перед тем, как приступить к сборке станка, нужно четко определить его предназначение. Для заготовки дров и простого распила больших кусков древесины хватит крепко закрепленного стола с прорезью для пилы. Данный вид распространен в деревнях и сельских местностях, станки не отличаются безопасностью и повышенным функционалом.
Циркулярка своими руками/Как сделать циркулярку из двигателя со стиральной машинки автомат
Для выполнения более разнообразного спектра столярных работ понадобится лучший вариант. Циркулярка должна быть оборудована координатным столом со специальными направляющими, это позволяет менять градус. Изготовка изделий малого размера требует повышенной безопасности. Устанавливается регулировка скорости, предусматривается смена дисков.
супер циркулярка своими руками
Циркулярка своими руками в действии

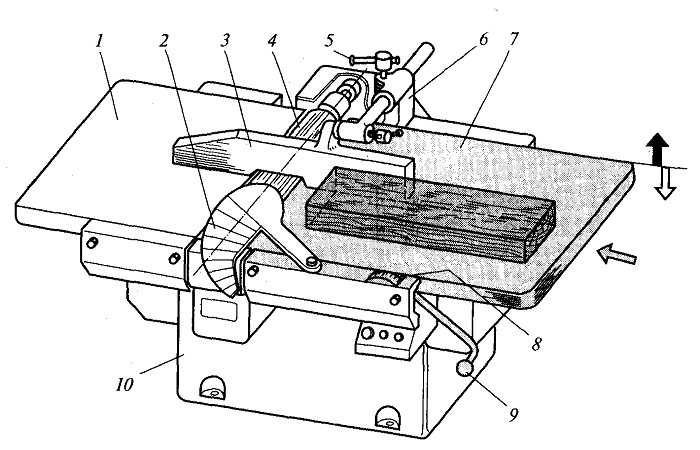

Конструкционные особенности циркулярного станка
Циркулярки любого неподвижного типа состоят из основных частей.
Стол для соединения механизмов. Сборка, сочетающаяся с двигателями большей мощности предпочтительна со столом, полностью выполненным из металла. Поверхность стола необходимо сделать своими руками ровной, для более качественного изделия на выходе. Двигатель в большинстве случаев используется из того, что имеется в запасе. Электромоторы, рассчитанные на долгое время работы от сети, будут предпочтительнее коллекторным приводам. Вал является самым ответственным узлом циркулярки. Готовые изделия используют чаще всего, при других случаях узел изготавливается на токарном станке. Важно рассчитать посадочные отверстия, исключить биение.
При изготовлении станка своими руками, стоит обратить отдельное внимание на безопасность. Основная чисть диска пилы должна закрываться защитным кожухом. Подвижные элементы привода и двигателей необходимо закрыть. Кнопка аварийной остановки работы встраивается в цепь электропривода и имеет удобное расположение.
Ручное устройство из угловой шлиф машинки
Множество работ производится популярным инструментом «болгарка». Из данного инструмента получится незаменимая хозяйству циркулярная пила, сделанная своими руками. Достаточно изготовить скользящий упор из подручного материала. Конструкция предполагает наличие двух небольших отрезков уголков, которые располагаются параллельно диску. Соединение происходит с использованием болтов, зазор регулируется поставочными шайбами.
Ленточный хомут устанавливается таким образом, чтобы расположение винта находилось снизу. Следом присоединяется полоса метала с отверстием, в другом случае, конструкция может быть единой, но так теряется толщина металла. Следующий шаг это пропил отверстий в корпусе, через которые крепится рукоятка для выполнения основных работ. Рукоятка, сделанная своими руками, представляет собой рог или скобу, за основу берется металлический прут или труба. Стоит учитывать и клепку, если концы будут расслаблены, возможен прогиб рукоятки во время механического воздействия на нее.
Миниатюрный циркулярный станок настольного типа
Стационарный станок более функционален и безопасен при использовании. Самодельная циркулярка настольного типа изготавливается в домашних условиях так же, как и ручная пила, с добавлением некоторых элементов. Самодельная циркулярная пила своими руками, потребует подготовленные чертежи. Процесс подразумевает использование трубы 2 см, металл изгибается П образной формой. Крепление устанавливается болтами к столу, нижние концы изгибаются в направлении работ. Дополнительная устойчивость приобретается за счет установки рычага с перемычкой, скрепленной сваркой в форме буквы «Т».
Мини-циркулярка своими руками
Стол для настольной циркулярной пилы, сделанной своими руками может быть использован в качестве отрезного станка. Пропил не может достигать свыше 8 см, поэтому для выполнения более крупных работ потребуется использование станка большего размера.

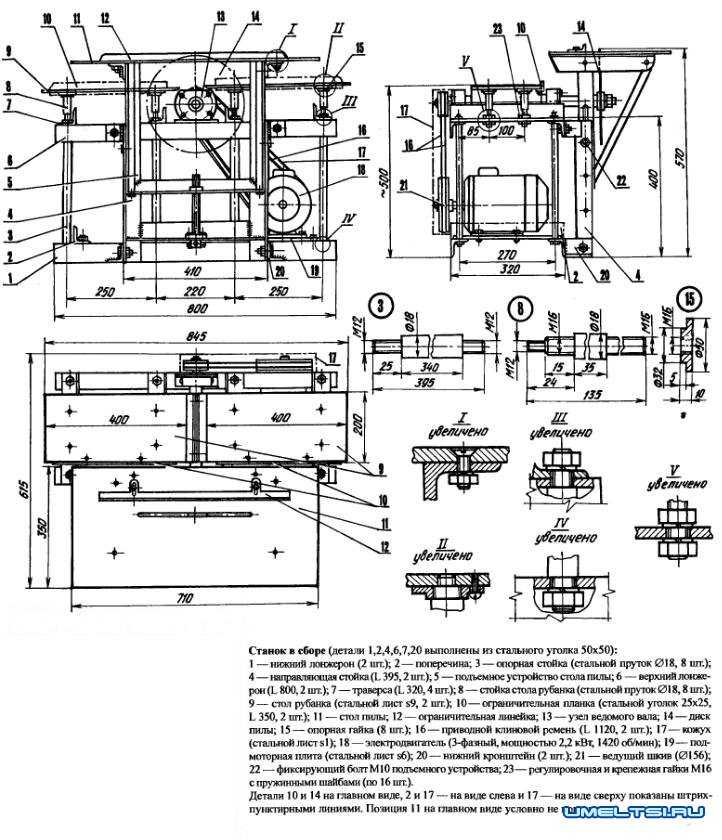

Стационарный станок собственными руками
Для выполнения повседневных или одноразовых задач вполне сгодится циркулярка, изготовленная своими руками. Распилочные работы небольших объемов не подразумевают сильные нагрузки на привод диска. Компактный инструмент имеет малые габариты, что дает возможность убрать его после окончания работ в определенное место. Для опытного столяра потребуется сделать циркулярку стационарного типа больших размеров.
Изготовленная стационарная циркулярная пила своими руками потребует точности, грамотности от мастера. Чертежи, представленные во многих типах литературы помогут при изготовлении. Стоит грамотно и трепетно отнестись к каждому узлу агрегата, ведь циркулярка используется на высоких оборотах с режущим инструментом.
Стол для циркуляции
Основным условием при изготовлении стола является выбранный материал. Рекомендуется применять цельный стальной лист, дюралевый или из сплава силуминов. Такие материалы, как влагостойкая фанера, оргстекло и текстолит требуют обработки и установки поверх оцинкованного листа. Применение любого материала при изготовлении должно отвечать главным условиям:
повышенная виброустойчивость; недопустимо прогибание при нагрузке свыше 50-60 кг; наличие идеально ровной поверхности.
В тех случаях, когда условия не соблюдаются, циркулярка, сделанная своими руками, может остановиться из-за заклинившего диска или сломанного привода. Последствия могут быть различными, от испорченной детали до полученных увечий человеком.
Известно несколько вариантов для изготовления стола циркулярки. Стационарные столы можно пропилить или изготовить из двух частей. Диск циркулярной пилы должен выступать не более, чем на треть от своего диаметра.
Пильный диск
Пильный диск
Конструкция изготовленной циркулярки своими руками должна содержать пильный диск. Рабочая поверхность диска устанавливается на треть от общего диаметра. Например при диаметре 210 мм, диск должен выступать от стола на 70 мм. Детали с большей толщиной потребуют мощного двигателя, от 1 кВт. Миниатюрная циркулярная пила не справится с такими задачами.
Раскалывающий нож, установленный на некоторых моделях служит для предотвращения замыканий и заклиниванию при работе. Располагается сзади на несколько миллиметров от зубьев пильного диска. Устройство может понадобиться и при изготовлении циркулярки своими руками.
Боковой упор с возможностью регулировки
Любые виды работ потребуют наличие упора. Боковой упор изготавливается из бруска плотных пород дерева. В других случаях, возможно изготовление из металлического уголка. Расположение должно быть немного длиннее конструкции стола. Установка упора производится с помощью болтов. Шаблон устанавливается между столом и резаком, для точной установки, более качественной настройки.
Вал
Самодельный вал
Наиболее ответственной деталью конструкции является вал, устанавливаемый на циркулярку. Изготовленный вал для циркулярки своими руками может испортить конструкцию, нанести травмы. Причиной этому служит биение, которого невозможно избежать при изготовлении вала кустарными методами. Изготовление вала стоит доверить специалисту с хорошим токарным оборудованием. Следует помнить о наличие резака, которому необходимо посадочное место. Отверстия должны быть симметрично изготовлены на станке и обработаны.
Готовые валы продаются на специализированных рынках. Следует отдавать предпочтение деталям с наличием само устанавливающегося подшипника. В противном случае, обычный механизм может в скором времени привести в негодность циркулярку.
Передача
Существует несколько видов передач, которые возможно использовать в конструкции циркулярки, изготовленной своими руками:
клиноременная передача; механизм, состоящий из шестеренок.
Предпочтительным вариантом считается использование ременной передачи. Использование механизма с шестерёнками может привести к заклиниванию при попадании инородного тела и нанесению травм работнику. При выборе диаметра шкива, учитывается максимальное количество оборотов распилочного диска.
Мотор
Электромотор для циркулярки
Самодельные станки комплектуются в большинстве случаев двигателем от старой стиральной машины. Основными особенностями является повышенный срок службы и КПД. Обороты таких двигателей не высоки, что делает работу на циркулярной пиле, собранной своими руками более безопасной, продолжительной, оказывает положительное влияние на результат. Использования специального трехфазного двигателя подразумевает наличие сети 380 Вольт. Если таковой не имеется, придется использовать пусковой и рабочий конденсатор, что приводит к дополнительным затратам.
Циркулярная пила из болгарки или дисковой пилы
При работах с небольшими заготовками, достаточно обойтись циркуляркой малых размеров. Циркулярка, изготавливается своими руками из подручного электроинструмента, понадобятся «болгарка» либо дисковая пила.
Существует множество вариантов стационарного применения подручного инструмента. Достаточно закрепить устройство снизу стола, для доступа материала к диску. Высота регулируется в зависимости от обрабатываемых деталей, из соображений техники безопасности не должна превышать одной трети размера распилочного диска. Такой вариант установки недоступен выключатель, необходимо переделать устройство для удобной работы.
Достаточно распространённым вариантом является использование станины на направляющих. Несложная конструкция позволяет использовать инструмент для работы под любым углом. Состоит из двух параллельно установленных металлических труб или уголков, на которые установлены пила.
Циркулярная пила, изготовленная своими руками делает более быстрой и экономичной производимую работу. Такое приспособление понадобиться при капитальном ремонте и других действиях, связанных с распилом дерева. Простота конструкции, возможность использования подручных материалов, делают стоимость практически нулевой, а изготовление своими руками позволяет внести необходимый функционал для работы.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
3 самодельных направляющих для циркулярной пилы, которые вам когда-либо понадобятся
Направляющая для циркулярной пилы по прямой кромкеЕсли вы строите мастерскую, вам не нужно тратить много денег на оборудование, вместо этого вы можете изготовить большую часть оборудования самостоятельно, например, эти 3 направляющих для циркулярной пилы своими руками. С помощью этих направляющих для пил вы можете сделать множество проектов, их легко сделать, и они очень помогут вам в мастерской.
Использование направляющей для циркулярной пилы жизненно важно для выполнения точных пропилов с помощью циркулярной пилы. Направляющая для циркулярной пилы поможет вам в достижении ваших целей — от коротких точных резов до распиливания больших листов фанеры. В этом блоге я перечисляю 3 лучших направляющих для циркулярных пил, которые вам когда-либо понадобятся в вашей мастерской.
Когда я начал заниматься деревообработкой, циркулярная пила была одним из первых инструментов, которые я приобрел для своей мастерской. Однако вскоре я обнаружил, что делать длинные прямые и поперечные пропилы или рвать большие листы фанеры от руки не так-то просто. И очень часто результат был не тот, на который я надеялся. Опыт очень нужен.
Делать длинные прямые и поперечные пропилы с помощью направляющей для циркулярной пилы намного проще. Направляющая для циркулярной пилы поможет не только с точки зрения точности и аккуратности резки, но и с точки зрения безопасности . Циркулярная пила может немного пугать, особенно если вы новичок в этом инструменте и важно чувствовать себя комфортно при его использовании.
Я искал несколько направляющих для циркулярных пил для своей мастерской, но цены довольно высоки, и для начинающего деревообработчика это может оказаться решающим расходом. И, честно говоря, ненужные расходы тоже. Решил сделать свой направляющие для циркулярной пилы и я очень доволен результатом.
Если вы сделаете направляющие для пилы самостоятельно, вы не только сэкономите деньги, которые можно потратить в другом месте в мастерской, но и получите несколько дополнительных проектов для работы над которыми вы сможете получить дополнительный опыт.
Направляющая для циркулярной пилы с 2 направляющими для прямых коротких пропиловСо временем я построил несколько направляющих для циркулярных пил, но это лучшие 3 Направляющие для циркулярной пилы «Сделай сам» , с которым вы сможете завершить практически любой проект.
Ниже читайте, как сделать эти направляющие для пилы, какой материал вам понадобится и как их лучше всего использовать. Я построил их и попробовал их все. Прочтите статью, чтобы узнать об их преимуществах и о том, сколько денег и времени уходит на их создание.
Youtube-канал AllFlavor Workshop
Я ценю каждого подписчика YouTube. Это бесплатно и легко подписаться — всего Нажмите здесь, чтобы подписаться . Спасибо!
Содержание
- Что важнее всего при изготовлении направляющей для циркулярной пилы своими руками?
- Направляющие для циркулярной пилы «Сделай сам»
- Направляющая для циркулярной пилы «Сделай сам» для длинных прямых пропилов (Направляющая для прямых кромок)
- Направляющая для циркулярной пилы «Сделай сам» для коротких прямых пропилов
- Направляющая для циркулярной пилы «Сделай сам» для прямых и поперечных пропилов
- Направляющая для циркулярной пилы
- Разметочный шаблон
- Стол для лобзика
- Шаблон для нарезки канавок для фрезера22
0002 ЗАКЛЮЧЕНИЕ: Эта многоцелевая направляющая для циркулярной пилы поможет вам делать прямые и поперечные пропилы, а также позволит вам распиливать большие листы фанеры . Это мое любимое и наиболее часто используемое руководство.
Направляющая пилы позволяет делать короткие прямые и точные пропилы.
Циркулярная пила движется по направляющей и опирается на две алюминиевые направляющие с обеих сторон. Направляющие удерживают циркулярную пилу прямо во время резки и предотвращают наклон пилы, в результате чего получаются красивые перпендикулярные пропилы.
Направляющую можно использовать свободно или прикрепить к рабочему столу для большей стабильности и точности. Из трех направляющих проще всего сделать , для чего требуется минимум материалов.
Чтобы построить дорожку для пилы, вам понадобится циркулярная пила и ручная дрель или электролобзик.
Необходимые материалы и инструменты Пора строить Стоимость сборки Сложность Фанера из березы
Ручка
Алюминиевые направляющие
Болты, шайбы, гайки
Двусторонняя лента
Сверло ФорстнераНесколько часов (около 2-3 часов) Несколько десятков долларов Новичок Приспособления для деревообработки, которые можно использовать для изготовления направляющей для циркулярной пилы (но не обязательно):
- Направляющая для лобзика
- Настольные зажимные тиски
- Разметочная линейка
Направляющую пилы можно использовать как для прямых пропилов, так и для поперечных пропилов под углом 90 градусов.
Прочная конструкция, линейка и поперечный упор изготовлены из алюминиевых L-образных уголков. Руководство можно легко настроить и использовать сразу. Поперечная направляющая в нижней части направляющей гарантирует, что вы сможете резать на 90 градусов.
Его можно свободно использовать благодаря противоскользящей ленте на нижней части направляющей или можно прикрепить к рабочему столу с помощью предварительно просверленных зажимных отверстий.
Для сборки направляющей вам понадобится циркулярная пила и ручная дрель или электролобзик.
Необходимые материалы и инструменты Пора строить Стоимость сборки Сложность Фанера из березы
Алюминий L Уголок
Ручка
Двусторонний скотч
Клей для дерева
Противоскользящий рапсовый клейНесколько часов (около 5 часов) Несколько десятков долларов Новичок Приспособления для деревообработки, которые можно использовать для изготовления направляющей для поперечного распила циркулярной пилы (хотя и не обязательно):
- Направляющая циркулярной пилы
- Настольные зажимные тиски
ВЫВОД: Отличное руководство для выполнения прямых пропилов и поперечины. Это действительно легко настроить и сделать разрез. это лучший помощник для поперечной резки, особенно если вы хотите вырезать деревянные призмы.
Чтобы иметь возможность делать точные поперечные пропилы под углом 90 градусов, вы должны во время сборки следить за тем, чтобы поперечный упор был перпендикулярен лезвию. Это самая важная часть этой сборки.
Лично я не так часто пользуюсь этим руководством, так как большинство разрезов я могу сделать с помощью других. Его изготовление занимает довольно много времени, а поскольку циркулярная пила опирается только с одной стороны, получаемые разрезы не всегда перпендикулярны, и иногда вы получаете скошенный край.
Мой опыт
Все эти направляющие для циркулярных пил очень полезны в мастерской, и вы сможете закончить подавляющее большинство проектов только с этими направляющими. Сэкономьте немного денег и постройте их. Вы можете легко сделать это самостоятельно и вложить дополнительные деньги в другом месте.
Я использую их уже несколько лет, и они очень хорошо служат.
3 самодельных направляющих для циркулярной пилы
📌 Нашли этот пост полезным и вдохновляющим?
Готов построить? Сохраните ЭТОТ ПИН-код на своей доске в Pinterest!ПРИКИНИТЬ ЭТО К PINTEREST
# циркулярная пила# направляющая циркулярной пилы# направляющая циркулярной пилы
Поделитесь этим постом с друзьями
сообщить об этом объявленииКак сделать приспособления для продольных и поперечных пропилов циркулярной пилой
от: Dale Cox0003
Поиск по сайту
Резка дерева циркулярной пилой требует твердой руки. Столярные работы требуют идеально прямых квадратных досок, если вы надеетесь получить приемлемые результаты в своих проектах по деревообработке, поэтому использование ручной циркулярной пилы может создать проблему в этом начинании.
Чтобы сделать по-настоящему прямые, квадратные пропилы циркулярной пилой, вам действительно нужно использовать какой-либо упор, чтобы лезвие оставалось устойчивым и двигалось по курсу на протяжении всего хода. Это особенно актуально при распиловке досок. Изгородь легко изготовить с помощью зажимов и обрезков древесины, но измерение и установка шаблона каждый раз, когда вам нужно распилить несколько досок, может занять много времени, и вы всегда рискуете получить не совсем идеальное выравнивание и неудовлетворительные результаты. Наличие готового зажимного приспособления, которое легко защелкивается на месте, упрощает получение точных резов циркулярной пилой каждый раз.
На этой странице представлены чертежи нескольких простых приспособлений для циркулярных пил, которые можно легко собрать и держать под рукой, чтобы в случае необходимости выполнять идеально точные продольные и поперечные пропилы. Эти приспособления легко сделать из пары кусков фанеры и нескольких прямых досок.
Изготовление приспособления для поперечного распила
Поперечный распил — это просто распил поперек волокна доски. Распилы – постоянная вещь в строительстве, отделке столярных изделий и деревообработке. Большинство поперечных пропилов выполняется с помощью торцовочной пилы, но иногда вам понадобится циркулярная пила для поперечных пропилов на фанере и других досках, слишком широких для торцовочной пилы.
Чтобы сделать это приспособление для поперечной резки более универсальным, мы решили использовать упор длиной 4 фута. Благодаря такой длине его можно использовать для резки листовых материалов, таких как фанера и мазонит, а также для большинства других досок, как больших, так и малых.
Это приспособление очень просто сделать и использовать. Он состоит из 3/4-дюймового фанерного ограждения, обрезанного до размеров 10 x 48 дюймов, и стопорной планки 5/4 x 1-1/2 дюйма. Крайне важно, чтобы забор был обрезан идеально прямо и под прямым углом, чтобы обеспечить точное приспособление. Вы можете купить предварительно вырезанный кусок фанеры размером 4 x 4 фута 3/4 дюйма в большинстве магазинов для дома и обрезать его до нужного вам размера. Обязательно режьте вдоль волокон, а не поперек фанеры, чтобы сохранить стабильность древесины и предотвратить деформацию с течением времени
Для изготовления упора можно использовать пятичетвертную сосновую доску из хозяйственного магазина. Обычно они доступны шириной 3-1/2 или 5-1/2, которые можно разрезать до 2 дюймов, необходимых для этого зажимного приспособления, или вы можете выбрать предварительно нарезанный 2 x 2, но может быть трудно найти достаточно прямой. для этого проекта. Упорная планка должна быть отрезана на 2 или 3 дюйма длиннее, чем общая ширина ограждения плюс ширина основания циркулярной пилы, чтобы был небольшой выступ, который можно было бы обрезать, чтобы точно соответствовать полотну пилы на готовом приспособлении.
Присоедините ограждение к стопорной планке с помощью столярного клея и 1-1/2-дюймовых шурупов с плоской головкой. Предварительно просверлите и раззенкуйте отверстия, чтобы головки винтов не выступали. Соедините детали под прямым углом и ввинтите винты с верхней части ограждения в стопорную планку. Обязательно удалите лишний клей, особенно под забором, где он соединяется с планкой. Прежде чем продолжить, дайте клею полностью застыть.
Чтобы обрезать стопорную планку, установите приспособление на верстак с прижатым к внутренней стороне куском доски 5/4 дюйма. Используйте циркулярную пилу, чтобы обрезать стопорную планку по длине, прорезав ее и обрезки древесины в Эта опорная пластина не дает пиле разорвать древесину на стопорной планке, что может привести к образованию неровных краев, что может привести к неточностям при использовании зажимного приспособления.0003
Чтобы использовать приспособление, установите распиливаемую доску на верстак или козлы, измерьте и отметьте оба конца. Установите приспособление так, чтобы упор совпал с метками, и зажмите все вместе. Зажмите оба конца кондуктора, чтобы он надежно удерживался на протяжении всего хода пилы.
Изготовление приспособления для разрыва
На этой странице показаны два приспособления для разрыва. Тот, что здесь, подойдет для раскроя достаточно широких досок размером около 10 дюймов и более, а другой, описанный ниже, подойдет для распила узких досок до размеров 1×6 или даже 1×4. В обоих случаях конструкция одинакова с той лишь разницей, что размеры деталей и способ использования готового приспособления.
Большая версия каждого зажимного приспособления может быть изготовлена для распиливания досок длиной 8 футов и более, а меньшая, 4 фута, пригодится для более коротких заготовок, а также для резки 4-футовых фанерных листов, когда в этом возникнет необходимость.
Основой для этого приспособления является кусок фанеры толщиной 1/4 дюйма шириной 10 дюймов, вырезанный из длинной стороны листа. Эта доска будет обрезана по размеру на готовом приспособлении, но вам нужно начать с куска большего размера. . В большинстве магазинов для дома вам нарежут фанеру с помощью панельной пилы, или вы можете разрезать ее самостоятельно. В любом случае убедитесь, что вы работаете с двумя идеально прямыми прямыми краями, чтобы прикрепить забор.0003
Вы можете сделать упор для этого зажимного приспособления, обрезав фанеру толщиной 3/4″ до нужной ширины, или вы можете использовать прямые цельные деревянные доски от вашего поставщика пиломатериалов. Может быть трудно найти доски, достаточно прямые для забора пилы, особенно на 8 футов в длину, поэтому предпочтительнее резать самостоятельно. В любом случае убедитесь, что доска строго прямая, чтобы получить хорошие результаты при использовании зажимного приспособления. помогите направить пилу до того, как полотно войдет в контакт с деревом.Также убедитесь, что упор шире, чем выступ двигателя пилы.Поскольку двигатель выступает за основание пилы, он зацепится за зажимы, удерживающие кондуктор на месте, если доска упора слишком узкий.Для большинства циркулярных пил 1×6, вероятно, будет достаточно широким, но измерьте от края основания до конца корпуса двигателя на вашей пиле, чтобы быть уверенным.Также имейте в виду, что при 3/4 дюйма доска забора может сидеть выше, чем нормальная высота корпуса двигателя. приспособление, возможно, вам придется немного опустить основание, чтобы поднять двигатель для обеспечения зазора.
Работая снизу, прикрепите основание к ограждению с помощью столярного клея и винтов с плоской головкой 3/4 дюйма, расположенных примерно через каждые 8 дюймов. Предварительно просверлите и раззенкуйте отверстия, чтобы головки винтов не выступали. Сотрите излишки клея. и дайте ему полностью застыть, прежде чем продолжить. приспособление, установите доску для распила на верстак или козлы и отметьте оба конца до нужной ширины. Установите приспособление над доской, совместив отметки с краем основания. Прижмите все к опорной поверхности, убедившись, что размещение зажима не блокирует проход корпуса двигателя пилы.
Приспособление для распиловки узких досок
Это приспособление в основном идентично приведенному выше, за исключением того, что сторона основания пилы прижимается к упору. Здесь, чтобы можно было распиливать узкие доски, кромка основания пилы, ближайшая к полотну, направляет рез. Доска размером 1 дюйм или фанера толщиной 3/4 дюйма образуют упор. Эта доска может быть довольно узкой — 2-1/2 дюйма, поэтому здесь подойдет размер 1 x 3. Упор обрезается на пару дюймов длиннее основания, чтобы направлять пилу. до того, как он соприкоснется с деревом.
Как и выше, основание представляет собой кусок фанеры толщиной 1/4 дюйма, вырезанный идеально прямо и квадратно и прикрепленный к доске забора снизу с помощью винтов с плоской головкой 3/4 дюйма.
1 *Safety isfety isfety ваша ответственность. Убедитесь, что вы знаете, что делаете, и примите все необходимые меры предосторожности при работе с электроинструментом. Безопасность превыше всего!
Циркулярные пилы мощные, и вы должны относиться к ним с уважением. Обязательно соблюдайте все меры предосторожности .
ПРИКРЕПИТЬ ЭТО К PINTEREST
Что самое главное при изготовлении направляющей для циркулярной пилы своими руками?
1. Безопасность
Безопасность, безусловно, является самым важным при изготовлении направляющей для циркулярной пилы. Каждая циркулярная пила уникальна, и конструкция направляющей пилы должна соответствовать типу используемой циркулярной пилы. Циркулярная пила — мощный инструмент, к ней нужно относиться уважительно и соблюдать все 9 правил.0005 меры предосторожности при работе с ним.
2. Дизайн
Потратьте дополнительное время на проверку дизайна вашего руководства. Подумайте, как вы будете обращаться с ним, как вы будете его использовать и какие основные сокращения вы будете с ним делать.
3. Сборка
Сборка должна быть прочной. Конструкция должна быть достаточно прочной, чтобы выдерживать всевозможные порезы. Если клея недостаточно и нужны шурупы, добавьте их. Добавление прочной направляющей является хорошим вариантом. Направляющая обычно удерживает циркулярную пилу на месте и предотвращает ее раскачивание или наклон.
4. Пильное полотно
Для работы используйте подходящее полотно для циркулярной пилы. В зависимости от типа материала и типа резки вы должны использовать правильное лезвие. Подходящее лезвие обеспечит чистоту срезов и предотвратит расщепление древесины.
Ниже вы найдете краткое описание того, как сделать эти направляющие для циркулярной пилы своими руками.
Они упорядочены по частоте использования (насколько часто я использую их для своих проектов).
В большинстве случаев для изготовления направляющих пилы вам понадобится только один электроинструмент — циркулярная пила, которая, вероятно, у вас уже есть, но в некоторых особых случаях может потребоваться дополнительный инструмент (обрезной фрезер, электролобзик).
Для получения более подробной информации о каждом типе направляющих для циркулярной пилы обязательно ознакомьтесь с соответствующей статьей.
Направляющие для циркулярных пил своими руками
Направляющая пилы может использоваться как для длинных прямых продольных, так и для поперечных пропилов. Он может использоваться для резки и разрушения больших листов фанеры и может выполнять резку под любым углом.
Направляющая циркулярной пилы содержит несколько предварительно просверленных зажимных отверстий вдоль доски для фиксации направляющей и распиливаемого материала на верстаке, а также противоскользящую ленту, прикрепленную к нижней части направляющей, которая помогает при использовании без привязки к столу.
Это самый сложный гайд, но определенно того стоит . Циркулярная пила крепится к башмаку, который скользит по направляющей. Башмак удерживает циркулярную пилу все время в прямом положении, гарантируя, что разрезы всегда будут прямыми и точными.
Чтобы построить направляющую для пилы, вам понадобится циркулярная пила, фрезерный станок и ручная дрель. Некоторые пропилы можно сделать электролобзиком вместо циркулярной пилы.
Необходимые материалы и инструменты | Пора строить | Стоимость сборки | Сложность |
---|---|---|---|
Фанера из березы Алюминий Г-образный уголок Алюминиевый плоский стержень Сверло – 2 мм Сверло Форстнера – 35 мм Болты M6, барашковая гайка M6 Шурупы, напильник Наждачная бумага, Противоскользящая клейкая лента Двусторонняя лента | Несколько часов (около 3 часов) | Несколько десятков долларов | Начинающий Продвинутый |
Приспособления для деревообработки, которые можно использовать для изготовления направляющей линейки (хотя и не обязательно):
