Самодельная циркулярная пила своими руками: изготовление каркаса и станка

Для тех хозяев, которые привыкли выполнять ремонтные и бытовые работы по дому самостоятельно, такой станок, как циркулярная пила, просто необходим. Наибольшая потребность в нем возникает при строительстве дома или дачи. Покупка такого станка может стоить немалых денежных средств. При этом не всегда целесообразно покупать фирменный станок промышленного производства, так как для использования в домашних целях зачастую вполне достаточно возможностей, которые предоставляет самодельная циркулярная пила.

Конструкция циркулярной пилы.

Циркулярная пила своими руками может быть выполнена несколькими различными способами.

Однако реализация любого из них предусматривает использование в качестве основы болгарки, дисковой пилы или прочих доступных приспособлений.

Изготовление каркаса

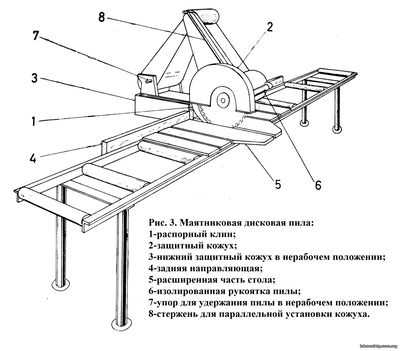

Чертеж самодельной дисковой пилорамы.

Прежде всего необходимо смонтировать каркас станка. Он должен быть очень устойчивым, иначе работа на станке будет усложнена и небезопасна. Использовать в качестве основы можно обычный стол, которым вы уже не пользуетесь, или изготовить каркас из бруса, металлических профилей и прочего. Основной частью конструкции должна быть широкая и ровная поверхность с прорезанным отверстием под диск пилы. Столешница изготавливается из металлического листа толщиной не менее 4 мм. Подойдут также следующие материалы:

• ДСП;
• оргстекло;
• фанера;
• стеклотекстолитовая плита.

Кроме того, эти материалы могут быть скомбинированы для изготовления столешницы, способной выдержать нагрузки, возлагаемые на нее. Желательно сделать ее подъемной, так как привод может крепиться непосредственно к ней. Такая конструкция позволит упростить изготовление столешницы, при этом доступ к электрической части станка будет облегчен.

Для изготовления направляющей планки чаще всего используют уголок, закрепляемый струбцинами после каждой регулировки размера.

Если стороны станины строго параллельны, то можно установить скользящую планку. Она должна быть расположена перпендикулярно по отношению к диску пилы. Для этого потребуется немного больше усилий, однако в результате эксплуатация станка будет значительно упрощена. Салазки, которые будут скользить, изготавливаются из алюминиевых или стальных уголков, свободно скользящих по краям без потери перпендикулярности. Можно выполнить вариант из дерева. Но в таком случае конструкция станет громоздкой, а срок ее службы уменьшится.

Вернуться к оглавлению

Пильная часть станка

Не каждому удается без труда собрать циркулярную пилу на основе электродвигателя большой мощности, с системой шкивов и ременной передачей. Но для эксплуатации в быту необходимости в ее возможностях может и не возникнуть. Достаточно взять за основу будущего станка ручную дисковую пилу, дрель или болгарку. Если вы не планируете обработку очень крупных досок, то достаточно будет использовать эти инструменты в качестве электропривода, на который будет насажена отрезная круглая пила.

Лучшее место для крепления этих инструментов – нижняя поверхность столешницы. Удобнее всего использовать ручную дисковую пилу, которая позволит максимально задействовать полезную часть отрезного диска. В случае использования болгарки или дрели учтите, что использовать всю площадь пильного полотна у вас не получится. Кроме того, часть диска скроется толщиной столешницы. При этом потребуется использовать более крупный диск или искать другие варианты обеспечить эффективность и удобство эксплуатации самодельного станка.

Вернуться к оглавлению

Использование мощного электродвигателя

Толщина древесины, которую может распилить циркулярная пила, зависит от мощности ее привода. Если вы планируете распиливать бруски большой толщины, то необходимо устанавливать на станок мощный двигатель. Кроме того, придется монтировать вал и ременную передачу. При этом изготавливать маятниковую станину будет нецелесообразно. Рама должна быть сварена из стальных уголков и быть полностью стационарной.

Весь режущий и крутящий механизм должен быть установлен на ней. Одна сторона рамы должна быть подвешена к станине, а высота второй регулируется винтовым механизмом. Этот принцип монтажа позволяет не усложнять общую конструкцию и при этом иметь возможность без труда регулировать высоту вылета диска пилы.

Таким образом, циркулярная пила своими руками может быть выполнена без труда. При ее изготовлении вы можете ориентироваться на ваши дальнейшие потребности.

Циркулярка своими руками: чертежи, описание и видео

Перейти к содержимому

Самодельная циркулярная пила является своеобразным подручным инструментом, способным справиться с рядом строительных задач в бытовых условиях. В принципе, самому сделать циркулярку не составит труда даже в том случае, если вы не владеете какими-то специальными навыками, главное – иметь хоть небольшое представление о работе с металлом. Необходимый материал обычно удается отыскать в гараже или домашней мастерской, и здесь подойдет стальной уголок, профильная труба прямоугольного сечения и движок. Собранную циркулярку можно поставить на имеющийся верстак или же, за неимением такового, придется сооружать стол для циркулярной пилы своими руками. Что касается мотора, то вы можете использовать агрегат от старой стиралки или мотоблока, но обо всем по порядку.

Ручное устройство из угловой шлифмашинки

Если в хозяйстве имеется «болгарка», то лучшего приспособления для ручной дисковой пилы не найти. Не знаете, как сделать мини циркулярную пилу дома из столь популярного инструмента? Не отчаивайтесь, ведь ее изготовление подразумевает лишь обеспечение скользящего упора и осевой рукоятки к уже имеющемуся агрегату. Скользящий упор включает в свою конструкцию два отрезка металлического уголка небольшого сечения, расположенных с двух сторон пильного диска. При помощи болтов и гаек уголки соединяются с передней и задней стороны поперечной связкой, а технологический зазор между боковинами упорной конструкции и рабочим элементом будет обеспечен шайбами.

На болгарку необходимо надеть металлический ленточный хомут так, чтобы его винтовая стяжка была расположена снизу, а уже к ней фиксируется полоска оцинкованного металла с отверстием под скользящий упор, сложенная вдвое. В принципе, специальный хомут со стойкой может делаться как единое целое, но в таком случае толщина металлической полоски в идеале будет не менее полутора миллиметров. Далее в корпусе редуктора будущей циркулярки придется делать пару отверстий для болтов, для чего он разбирается, и определяются точки сверления. Через проделанные отверстия прикрепляется осевая рукоятка для циркулярной пилы, собранной из болгарки, так как имеющаяся ручка не позволит осуществить качественный пропил, даже если мастер обладает недюжинной физической силой.

Осевая рукоятка, которой будет снабжаться циркулярка из болгарки, изготавливается из металлического прута или трубки. Конструкция по форме может представлять собой поперечную скобу либо своеобразный рог. Концы металлической детали, которыми рукоятка крепится к редуктору, снабжаются отверстиями под крепежи. Здесь есть один важный момент: концы нельзя расклепывать, чтобы исключить прогиб рукоятки в процессе работы циркулярки, собранной своими руками

. Также необходимо изготавливать регулировочную штангу из отрезка металлического прута (4 – 6 мм), для чего один конец загибаем в петлю, немного расклепываем и формируем отверстие под передний болт упора. Равномерность зазора, как обычно, регулируем шайбами.

На другом конце штанги нарезается резьба, благодаря которой она соединится с рукояткой. Предварительно на резьбу накручивается одна гайка, а после сборки конструкции – вторая. Подтягивая и опуская гайки данного приспособления для самодельной ручной циркулярной пилы, регулируется глубина реза. Вот так в домашних условиях можно переделать болгарку в полноценный дисковый инструмент, предназначенный для резки различных материалов. К слову, переделывая циркулярку из дрели, можно добиться аналогичного результата.

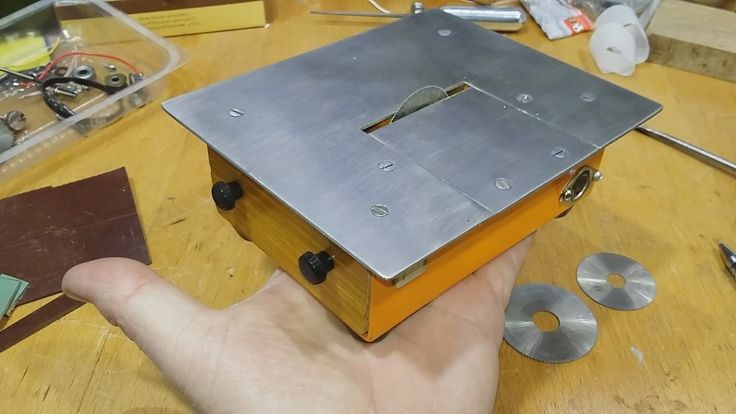

Миниатюрный циркулярный станок настольного типа

В предыдущем разделе статьи мы рассказали, как сделать мини циркулярную пилу ручного типа из угловой шлифовальной машинки, а теперь хотим поделиться с вами секретом ее превращения в стационарный образец для большего удобства в использовании.

Такой процесс очень прост и подразумевает сборку П-образной станины для циркулярной пилы из трубы диаметром 14 – 20 мм с подвижным поперечным рычагом. Конструкцию изготавливают так, чтобы ее нижние концы изгибались горизонтально вдоль направления реза, при этом они крепятся на стол для ручной циркулярки болтами. Устойчивость станины циркулярки обеспечивается за счет дополнительных опор, для чего на горизонтальную перемычку надевают качающийся рычаг, сваренный из трубы в форме буквы «Т».

Подвижность элемента достигается путем распиливания горизонтального сегмента на две равномерные части, которые после монтажа скрепляются хомутами. К вертикальной части станины на хомут фиксируется дисковая пила. Стол из ручной циркулярной пилы в сборе может функционировать в качестве отрезного станка, если на болгарку установить штатный режущий диск. Стоит отметить, что сквозной пропил здесь не превысит 80 мм, и для обработки более крупных пиломатериалов потребуется самодельный циркулярный станок посерьезнее, о котором и пойдет речь далее.

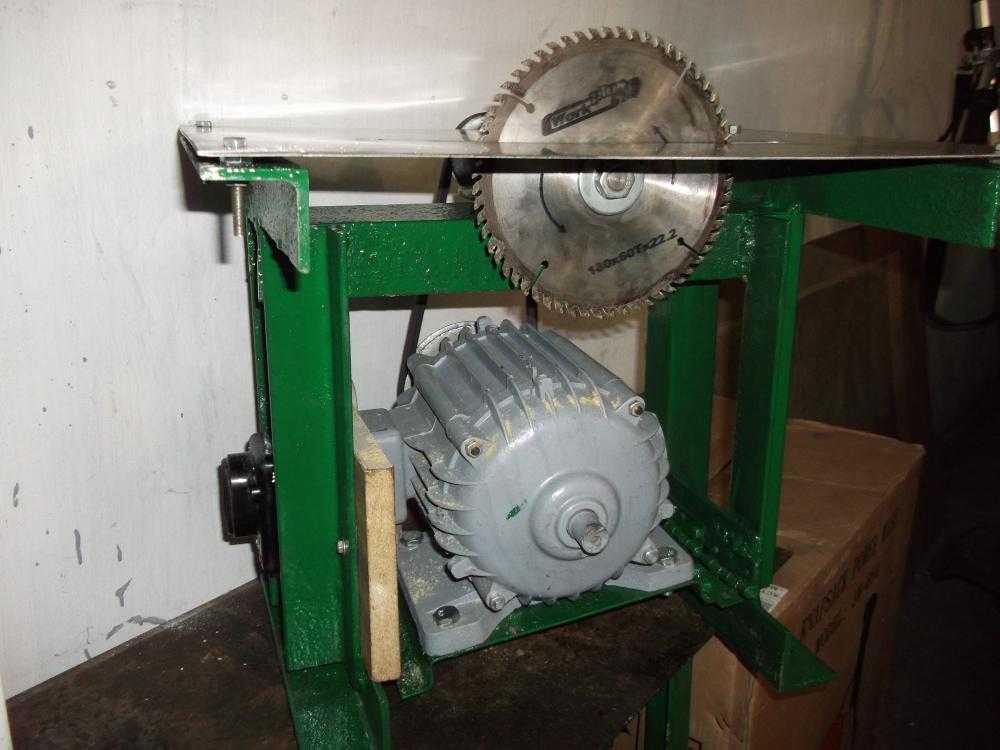

Стационарный станок

Циркулярный станок, максимально приближенный к заводским моделям, требует грамотного подхода к сборке, поэтому перед тем как сделать циркулярную пилу стационарного типа, необходимо продумать все до мелочей. В принципе, настольная мини циркулярная пила от стационарной отличается высотой станины, что напрямую зависит от характера выполняемых работ и габаритов заготовок, которые будет обрабатывать устройство. Разовая работа может осуществляться на компактной настольной пиле, при этом циркулярку из ручной дисковой пилы можно без проблем спрятать в сарае или кладовке, а столяру, постоянно проводящему манипуляции с пиломатериалом, понадобится стационарная самодельная циркулярка. Ниже размещена схема, на которой подробно расписаны все элементы и приспособления для циркулярной пилы такого типа.

Как видно из рисунка, самодельные циркулярки данного типа имеют понятную конструкцию, а чертежи, подобные представленному выше, существенно облегчают процесс их сборки. Перед тем как сделать циркулярку, а также смонтировать циркулярный стол своими руками, рассмотрим каждую деталь агрегата отдельно, чтобы знать все тонкости его работы и монтажа.

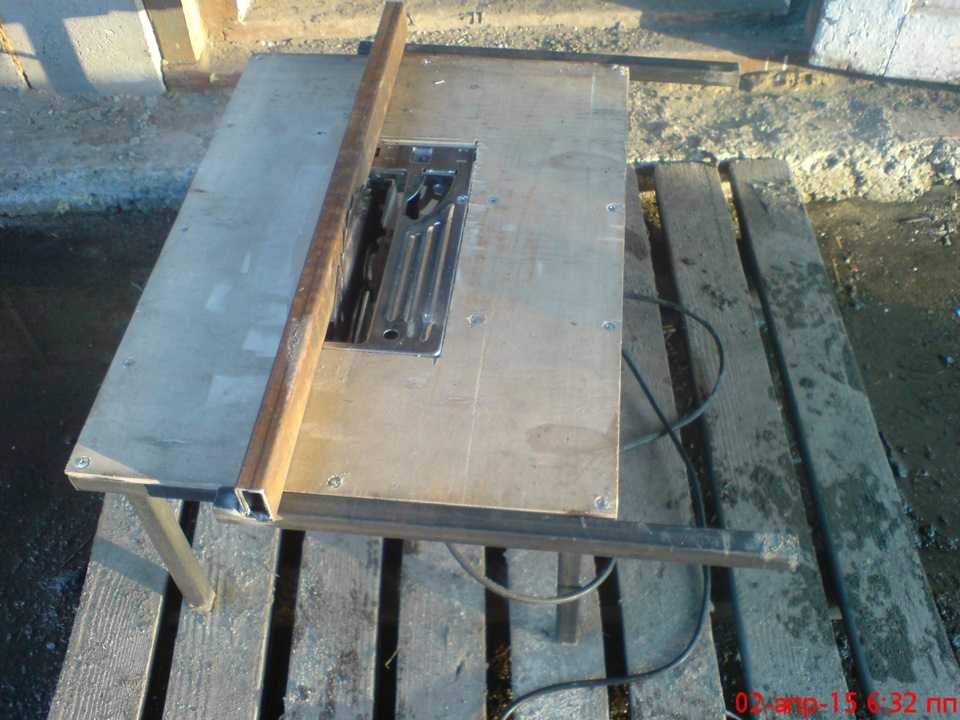

Стол для циркулярки

Стол для ручной циркулярной пилы с прорезью по центру иногда переделывают из обычного кухонного или же собирают из брусьев либо металлических профилей. Стол для дисковой пилы специалисты настоятельно рекомендуют покрывать листом оцинкованного металла, так как без покрытия основе грозит истирание по центру от постоянного трения пиломатериала, что в свою очередь негативно повлияет на качество пропила, да и глубина реза будет неравномерной. Поперечные связи, укрепляющие распиловочный стол, лучше изготавливать из стального уголка 60 – 80 мм с горизонтальным сегментом наружу для того, чтобы упростить монтаж бокового ограничителя. Самодельный стол, на который будет установлена циркулярка из дисковой пилы, должен быть прочным и устойчивым, а также его необходимо надежно фиксировать в неподвижном положении.

Пильный диск

Зубчатый диск должен возвышаться над поверхностью стола циркулярки максимум на треть от своего диаметра, в противном случае он не будет пилить дерево как следует, да и сам процесс станет опасным. Если нужно разрезать брус диаметром, к примеру, 100 мм, аналогичный параметр резака не должен превышать 350 мм, однако и движок здесь потребуется с мощностью от 1 кВт. Для заготовок диаметром свыше 150 мм мини циркулярка, сделанная вручную, вряд ли подойдет. На некоторых заводских циркулярных станках предусмотрен расклинивающий нож, который установлен позади диска на расстоянии 2 – 3 мм от зубьев пилы. Он исключает заклинивающий момент из-за смыкания частей распиленной заготовки, поэтому может быть весьма полезен и в случае, когда собирается самодельная циркулярка.

Боковой упор с возможностью регулировки

Поставить качественный упор удается из стального уголка сечением около 80 мм, который на 3 – 4 см длиннее конструкции стола. Плоские стороны уголка загибаются вниз так, чтобы их ширина была на полтора см больше толщины стола. После монтажа упор фиксируется на самодельный стол циркулярки в заданном положении при помощи болтов. Регулировку данного элемента проводят согласно шаблону, помещенному между ним и резаком.

Вал

Вал, устанавливаемый на циркулярку, является наиболее ответственным узлом, поэтому его вытачиванием и тестированием в сборе с диском должен заниматься исключительно специалист на специальном оборудовании. Изделие из трубы с небрежно зафиксированным кругом исключается сразу, ведь малейшие погрешности в работе данного элемента обернутся крупными неприятностями вроде поломки оборудования, порчи заготовки и получения травмы оператором. Оптимальным решением будет приобретение готового вала с посадочным местом для резака. Лучше отдавать предпочтение шариковым самоустанавливающимся подшипникам, имеющим криволинейную форму внутренней поверхности, иначе сделанный собственноручно узел быстро разрушится и вал, установленный на самодельную циркулярку,придет в негодность.

Передача

В нашем случае идеальным вариантом будет клиноременная передача, а вот от шестеренчатого жесткого механизма лучше отказаться, так как такая самоделка не гарантирует безопасности. Если в пиломатериале вдруг попадется гвоздь, ротор двигателя спровоцирует разрушение диска, что может привести к травматизму. Если внутренний диаметр шкивов ременной передачи небольшой, то будет обеспечено проскальзывание, а натянутый ремень послужит своеобразным демпфером. Передаточное число обычно выбирают исходя из оборотов двигателя, обязательно учитывая разрешимое количество оборотов диска. Чем меньше диаметр пильного круга, тем большей может быть частота его вращения, и тем чище будет пилить переделанный агрегат.

Мотор

Среди самодельных устройств наибольшей популярностью пользуется циркулярка, собранная из двигателя от стиральной машины.Этот выбор объясняется тем, что схема ее работы наилучшим образом подходитдля подобных целей. В отличие от коллекторных агрегатов, которыми обычно снабжается электроинструмент, двигатель от стиральной машины работает на менее высоких оборотах, а это значит, что он показывает более длительную работу, обладает повышенным КПД и не так подвержен разного рода засорениям. Также можно использовать трехфазный двигатель, но тогда потребуются дополнительные расходы на приобретение пускового и рабочего конденсатора, поэтому экономичнее обходиться устройством от стиральной машинки. Вот, в общем-то, и все премудрости.

Похожая запись

You missed

0

Оставьте комментарий! Напишите, что думаете по поводу статьи.x

Adblock
detector

Лучшая циркулярная пила для домовладельцев, которые делают простые работы по дереву

Автор: Corey Majeau | Опубликовано 29 июня 2021 г.

Купить

Циркулярная пила используется для резки дерева, металла и пластика. Вы можете найти эту деталь в гараже любого мастера, если он любит строить вещи с нуля. Лезвие круглое (как следует из названия) и совершенно плоское. При правильном использовании циркулярной пилой можно получить идеальные разрезы.

Прежде чем мы перейдем к списку лучших циркулярных пил, следует обратить внимание на некоторые особенности, прежде чем принимать какие-либо решения. Когда дело доходит до поиска идеальной циркулярной пилы, которая соответствует вашим потребностям, существует множество «да» и «нет». Никогда не соглашайтесь на общее мнение, это машина, которая должна соответствовать вашим предпочтениям.

Верхние 2 лучших круговых пилы:

Лучшая Dewalt DWE575SB Кругласная пила – является одной из самых легких продуктов в своей категории

Лучший Ryobi P507 One+ Circular Saw

. обеими руками контролируйте стрижку

Соображения о покупках

Аккумуляторные и проводные

Эти долгие споры вступают в игру со многими приборами, с которыми вы столкнетесь. Итак, без лишних слов, вот различия между аккумуляторным и сетевым пильным полотном.

Аккумуляторный нож идеально подходит для работы на улице или в пути, где нет легкодоступной электрической розетки. Беспроводное устройство обеспечивает большую маневренность по сравнению с проводным. В любой ситуации аккумуляторная пила не будет такой прочной, как сетевая. Если вы планируете работать по дому один раз в голубую луну, то прочность лезвия не должна быть вашим главным приоритетом. Беспроводные лезвия также имеют тенденцию иметь меньшее лезвие. Это делает их более легкими и удобными для переноски.

Сетевое лезвие лучше, если вы ищете мощность, стабильность и первоклассную производительность. Большинство промышленных рабочих побежали бы к лезвию со шнуром, а не к беспроводному. Поскольку у проводных моделей пила больше, они могут резать глубже и точнее, чем беспроводные модели. Еще одним важным преимуществом сетевых пил является то, что у них более качественная колодка.

Башмак — это часть пилы, которая будет направлять лезвие вдоль разрезаемого куска. Для некоторых людей колодка является чрезвычайно важным фактором, в то время как другие не особо беспокоятся о том, насколько устойчива колодка к их пиле.

В конце концов все сводится к предпочтениям. Каковы ваши приоритеты и что вам действительно не нужно из вашей пилы?

Лезвие-лево против лезвия-право

Лезвие-лево или право относится к тому, какая сторона пилы открыта, чтобы вы могли ее видеть. Есть много жарких споров о том, какая сторона лучше, когда на самом деле это выбор, основанный исключительно на предпочтениях. В большинстве случаев победителем в дебатах становится ваша доминирующая рука. Люди, которые правши, предпочтут держать лезвие слева, чтобы они могли его видеть. Точно так же и те, кто левша, предпочли бы видеть лезвие с правой стороны.

Это помогает сбалансировать вес при использовании циркулярной пилы. В этом есть некоторые недостатки, такие как вероятность получения травмы и неудобство управления, находящегося с другой стороны машины. Опять же, это полностью предпочтение и то, что вам удобно. Некоторые правши будут использовать левостороннее лезвие, в то время как другие предпочитают использовать правостороннее лезвие.

Размер лезвия

Размер лезвия поможет определить его прочность. Чем больше лезвие, тем больше будет глубина резания и тем больше вы сможете сделать.

По правде говоря, большинству людей никогда не понадобится такой прочный клинок. Компактные, работающие от батареи и проводные модели, как правило, используются в домашних условиях. Эти модели меньше 7-1/4″, скорее всего 6-1/2″. Их труднее найти, чем 7-¼-дюймовые лезвия, поэтому они могут быть немного дороже. Они более маневренны и более удобны для нерегулярных пользователей пильных полотен.

Материал лезвия

Материал лезвия должен быть прочным и долговечным, так как циркулярную пилу вы не планируете покупать более одного раза в течение длительного времени. Вполне естественно, что для того, чтобы разрезать что-то жесткое, вам понадобится что-то еще более жесткое. Один тип материала, который вы можете найти, – это лезвия с вольфрамовыми наконечниками.

Простота использования

Пильный диск — это не то, что вы собираетесь поднимать каждый день, поэтому подумайте, насколько эргономична его конструкция. Вам не нужно что-то слишком тяжелое или кривое, что вы не можете сбалансировать. Ручка может располагаться сверху или снизу машины. На ручке также есть разные одеяла, которые вы должны учитывать.

Обзор лучших циркулярных пил

Лучший Циркулярная пила DEWALT DWE575SB

Когда дело доходит до электроинструментов, DEWALT — имя, которое всегда оправдывает себя, поэтому давайте немного поговорим о циркулярной пиле DWE575SB. Это один из самых легких продуктов в своей категории, что позволяет легко манипулировать им и использовать его для различных типов нарезки. При весе всего 8,8 фунтов эта компактная модель подходит для начинающих, которым еще предстоит поэкспериментировать с правильными и неправильными способами удержания и использования циркулярной пилы.

Он обладает целым рядом характеристик, которые делают его одним из самых привлекательных продуктов в своей категории, начиная с эффективности очистки от опилок во время резки, что в противном случае помешало бы процессу резки. Блокировка шпинделя на этой пиле позволяет легко снять полотно с помощью одного шестигранника (в отличие от использования двух ключей на пилах, у которых нет блокировки шпинделя).

Пила работает при токе 15 ампер и может развивать скорость до 5200 об/мин при резке, что делает ее медленнее по сравнению с некоторыми другими моделями, доступными по сходной цене. Даже если количество может обескураживать по сравнению с этим, испытание этой пилы DEWALT покажет, что она способна резать различные материалы, и поэтому лучше всегда тестировать продукт, а не всегда зависеть от цифр.

Несмотря на множество замечательных функций, есть несколько аспектов, которые показывают, что DEWALT ориентирован на получение прибыли, например, отсутствие направляющей планки (которая приобретается отдельно), которая предназначена для обеспечения равномерного реза. В то время как DWE575SB имеет все необходимое, чтобы быть превосходным , за некоторые функции придется доплачивать.

Лучшая циркулярная пила Ryobi P507 One+

Циркулярная пила Ryobi P507 One+ , разработанная в основном для любителей делать что-то своими руками, безусловно, является продуктом, который стоит рассмотреть, если вам когда-либо понадобятся режущие материалы для использования в доме. Ryobi P507 One+ — отличный продукт для новичков, людей, которые любят делать ремонт по дому, или даже тех, кто хочет превратить свою старую тумбочку в подставку для цветочных горшков в винтажном стиле.

При весе всего пять фунтов это, безусловно, один из самых легких продуктов в своей категории, что делает его простым в использовании, даже если вы никогда раньше не держали в руках круглое слово. Все в этой пиле разработано так, чтобы быть простым в использовании и очень удобным для пользователя, от глубины лезвия до регулировки угла.

Левая ориентация лезвия — это то, что отпугнет некоторых людей от покупки, но мы можем заверить вас, что даже с этой моделью линии разреза становятся вполне естественными после первых нескольких разрезов. На самом деле наклон в противоположном направлении может поначалу вызвать небольшие проблемы.

Ryobi P507 One+ в целом является довольно впечатляющим инструментом , учитывая его относительно низкую цену, которая обычно заставляет людей с головой окунуться в него без особых ожиданий. Эта циркулярная пила действительно работает, если вы научитесь обходиться с некоторыми особенностями этого продукта.

DEWALT DWE75SB по сравнению с Ryobi P507

На первый взгляд эти две циркулярные пилы могут показаться похожими, но их технические характеристики делают их подходящими для разных типов покупателей и проектов резки.

DEWALT DWE75SB работает со скоростью 5200 оборотов в минуту, что на 500 об/мин больше по сравнению с Ryobi P507 . Одна только эта особенность делает DEWALT способным резать материалы разной толщины, а также дает пиле больше мощности для работы с такими материалами, как металл.

Имея восемь фунтов веса (в отличие от пяти фунтов P507), пила DEWALT представляет собой легкий электроинструмент, но она тяжелее по сравнению с Ryobi. С обеими этими циркулярными пилами легко работать, но если вы новичок или человек, которому сложно пользоваться электроинструментом из-за веса, Ryobi предлагает большую компактность и простоту в обращении.

Еще одно очень важное различие между ними — источник питания. Циркулярной пиле DEWALT для работы требуется розетка, а это означает, что вам никогда не придется беспокоиться о зарядке аккумуляторов, но это также означает, что шнур питания обязательно будет мешать во время работы, и вы будете всегда ограничивается близостью к источнику питания. Это не должно быть проблемой, когда вы используете пилу только в своей мастерской, но это может быть проблемой для удаленной работы на месте. Ryobi, с другой стороны, использует перезаряжаемую батарею, которую, к сожалению, нужно покупать отдельно. Хотя это требует дополнительных затрат, это также означает, что вы сможете использовать этот инструмент независимо от вашего местоположения, а аккумулятор также совместим с другими электроинструментами Ryobi.

В целом, DEWALT DWE75SB можно считать лучшим инструментом из-за его производительности, но Ryobi P507 — отличный выбор для новичков или для энтузиастов-любителей, которым нужна циркулярная пила только время от времени, а это означает, что они должны не инвестируйте в очень дорогой или высокопроизводительный продукт.

Компактная циркулярная пила WORX WORXSAW 4-1/2 дюйма – WX429L

WORX предлагает пользователям левостороннее полотно, чрезвычайно прочное и удобное для переноски. Он имеет эргономичный дизайн, чтобы плотно прилегать к вашей ладони. Рукоять покрыта удобной рукояткой-удержкой со встроенным предохранительным курком. При движении лезвия через то, что вы режете, нагрузка значительно меньше, что дает вам больше гибкости в ваших проектах.

Этой деталью легко манипулировать, и она может прорезать 2-дюймовые деревянные детали. Лезвие имеет диаметр 4 ½ дюйма, что делает его идеальным для домашних проектов, как больших, так и малых. Этот компактный пильный диск весит в два раза меньше, чем стандартная дисковая пила диаметром 7 ¼ дюйма.

Кто должен это купить?

Этот продукт является правильным выбором для домовладельцев, которые любят заниматься творчеством в свободное время. Возможно, это не идеальный выбор для коммерческого использования, эта циркулярная пила достаточно компактна и достаточно мощна, чтобы удовлетворить потребности домашнего проекта или любителя.

Pros:

• Комфортно-сцепление с интегрированным триггером безопасности
• Легкие и маневренные
• Достаточно сильные для домашних проектов всех видов

Cons: 9000

• . для хранения

Характеристики:

• Левосторонний нож
• Проводной электрический
• 120 Вольт
• 3 года гарантии производителя

SKIL 5280-01 15-амперная 7-1/4-дюймовая циркулярная пила с однолучевой лазерной направляющей

Модель SKIL оснащена двигателем на 15 А, обеспечивающим 5300 об/мин. С этой пилой вы получаете большую скорость и более быстрый рез. Размер лезвия 7 ¼ дюйма, поэтому вы получаете самое большое лезвие, которое только может быть на вашей пиле. Блокировка шпинделя упрощает замену лезвия, если ваше старое затупится или сломается. Эта циркулярная пила подключена к сети, поэтому вы знаете, что каждый раз, когда вы ее используете, вы получаете максимальную стабильность и уровень мощности от своей машины.

Этот легкий вес 6,95 фунта гарантирует, что вы не устанете быстро во время его использования. Пылеуловитель на передней панели поддерживает чистоту рабочей поверхности и обеспечивает видимость порезов, сводя к минимуму вероятность ошибок и травм.

Кто должен это купить?

Это правильный выбор, если в ближайшем будущем вы планируете выполнить несколько тяжелых проектов. Большое лезвие и закрепленная верхняя рукоятка создают надежную и долговечную машину, которая работает с деревом, металлом и пластиком повсюду.

Если точность и мощность являются двумя вашими основными критериями, то вы ищете подходящую циркулярную пилу.

Плюсы:

• Лазерный луч для направления реза
• Световой индикатор готовности пилы
• Пылеуловитель для очистки рабочего пространства
• Защитный триггер для предотвращения случайного запуска

• 5 Минусы:

5

• Сложности с регулировкой глубины

Характеристики:

• Пила правая
• Проводная электрическая
• 60 Вольт
• Гарантия не указана
Циркулярная пила TACKLIFE с металлической ручкой 3 Разнообразие инструментов обычно не встречается. TACKLIFE бросает вызов этому со своей циркулярной пилой, предлагаемой с 6 различными лезвиями для вашего использования. Лазерная направляющая спереди позволяет отслеживать и сохранять ровные и чистые разрезы. Этой циркулярной пилой можно резать дерево, легкие металлы, пластик и даже плитку!

Ручка металлическая, чтобы ваша рука и машина оставались в безопасности во время работы. Этот инструмент TACKLIFE — еще одно компактное решение для ваших потребностей в резке, если вы считаете себя мастером на все руки дома. Благодаря широкому выбору лезвий вы можете получить резы глубиной от 1 до 11/16 дюйма. Лезвие левостороннее, что позволяет внимательно следить за срезом и гарантирует высокую точность.

Кто должен это купить?

Чтобы получить максимальную отдачу от всех ваших домашних проектов, TACKLIFE — это то, что вам нужно. Вы можете разрезать больше, и это более транспортабельный вариант по сравнению с полноразмерной циркулярной пилой.

Pros:

• Ergonomic handle for less fatigue and better control
• Laser beam for precise cuts
• 6 different blades to use

Cons:

• Metal handle makes it considerably heavy for its size

Спецификации:

• левосторонней лезвия
• Сервис-Электрик
• 120 Вольт
• 2-летняя гарантия
Milwaue Milwaue Milwaue Milwaue Milwaue Milwaue Milwaue Milwaue Milwaue Milwaue Milwaue Milwaue Milwaue. Аккумуляторная циркулярная пила

Это еще одна полноразмерная циркулярная пила, предназначенная для тяжелых работ. Эта модель из Milwaukee оснащена электронными тормозами, которые останавливают лезвие, как только вы закончите работу, чтобы снизить вероятность травм или ненужных порезов. Мягкая рукоятка обеспечивает максимальный комфорт во время работы, поэтому вы не устанете быстро и не растянете руку при длительной работе.

Магниевые защитные кожухи расположены как сверху, так и снизу, чтобы обеспечить надежную фиксацию лезвия и не разбить его на куски, если оно упадет один или два раза.

Кто должен это купить?

Иногда безопасность является приоритетом. Если у вас есть дети, бегающие по дому, или вам просто нужна дополнительная гарантия, что вы не поранитесь, то поздоровайтесь с циркулярной пилой Milwaukee. Нет тянущихся шнуров, вокруг лезвия есть защита из магния, и ваша рука может удобно оставаться над лезвием во время работы. Лезвие выставлено на левой стороне для четкого обзора.

Достоинства:

• Удобная эргономичная резиновая ручка
• Электронные тормоза
• Магниевые охранники вокруг лезвия
• Опросные гранты Больше движения свободы

Минусы:

• Недостаточно пита Беспроводной
• Требуется литий-ионный аккумулятор (не входит в комплект)
• 5-летняя гарантия
BLACK+DECKER 7-1/4-дюймовая дисковая пила с лазером

BLACK+DECKER — известная торговая марка бытовой техники. Этот инструмент оснащен большим 7 ¼ дюймовым лезвием, которое может резать дерево, пластик и металл! Двигатель на 13 ампер для более деликатного и точного прикосновения к вашему мастерству.

Блокировка шпинделя позволяет быстрее и проще менять лезвие, когда оно необходимо. Лазерная направляющая спереди гарантирует, что вы получите наиболее точные разрезы дисковым лезвием. Регулировку наклона и глубины легко контролировать, поэтому вы получите наилучшие конечные результаты.

Кто должен это купить?

Поработав с большим лезвием, трудно привыкнуть к меньшему. Некоторым людям нужно удобство и производительность, жертвуя при этом качеством 7 ¼-дюймовых лезвий. Не в этом дело! В этом случае вы получаете легкую и полнофункциональную циркулярную пилу, которая вас не подведет.

Плюсы:

• Повышенная точность
• Блокировка шпинделя для смены диска
• Легкая конструкция

Cons:

• Most user’s has to find replacement blades

Specs:

• Right-sided blade
• Corded-electric
• 1 Volt
• 2-year Warranty
How to Использование циркулярной пилы

Использование циркулярной пилы может быть пугающим, если вы никогда не делали этого раньше. Конечно, обучение использованию циркулярной пилы может варьироваться в зависимости от выбранной вами модели, но есть несколько вещей, которые мы можем рассказать вам о том, как сделать базовый рез с помощью такого электроинструмента:

• Всегда важно измерить и отметить линию, которую вы хотите отрезать. Это предотвратит импровизацию в процессе и даст вам четкое представление о разрезе, который вы собираетесь сделать.
• С помощью зажима закрепите материал, который вы хотите разрезать, на столе или рабочей станции.
• Прочтите руководство по эксплуатации и прикрепите полотно к пиле, убедившись, что выбранное вами полотно совместимо с толщиной и характером материала.
• Отрегулируйте глубину лезвия на ¼ дюйма ниже материала, который вы хотите разрезать.
• Проверьте угол скоса, чтобы убедиться, что он правильный.
• Убедитесь, что ваша циркулярная пила подключена к источнику питания (будь то электрическая розетка или комплект функциональных батарей).
• Поместите башмаки пилы на край материала рядом с линией реза.
• Поднимите защитный кожух, нажмите кнопку блокировки и нажмите на спусковой крючок, чтобы активировать пилу на полной скорости, но не позволяя лезвию коснуться материала.
• Убедитесь, что башмак пилы постоянно находится на поверхности реза, и начните толкать пилу вперед к линии реза, следя за тем, чтобы спусковой крючок все еще был нажат.
• С плоским башмаком следуйте за обрезкой стороны линии реза, направляя пилу на всем протяжении.
• Не толкайте пилу слишком сильно, так как это может привести к перегрузке двигателя и его повреждению.
• Когда вы закончите резку, отпустите курок.
Как выбрать диски для циркулярных пил

Производительность пилы определяется двумя факторами: выбранной вами моделью и диском, который вы выбираете при выполнении определенного разреза. Выбор правильных дисковых пил для резки куска материала так же важен, как и выбор самой дисковой пилы, поэтому вот характеристики, которые отличают один диск от другого:

• Зубья. Количество зубьев на диске циркулярной пилы может многое сказать о разрезах, которые он может сделать. Когда у вас есть пильный диск с меньшим количеством зубьев, вы на самом деле получаете более быструю резку. Например, в строительных работах лезвия с 24 зубьями обычно помогают, поскольку они очень агрессивны и точны. Однако быстрый темп работы делается в ущерб почти готовой кромке.
• Пищевод. Пространство между зубьями круглого лезвия называется пищеводом. Глубина размера пищевода будет определять количество отходов, удаляемых при вращении лезвия.
• Угол крюка/граблины. Когда зубья лезвия соприкасаются с режущей поверхностью, это называется крюком или наклоном. Положительные углы крюка вызывают подъемы, которые могут быть довольно опасными, когда вы пытаетесь прорезать такие материалы, как металл, просто потому, что разрез будет агрессивно удалять отходы за счет чистого разреза. Отрицательный хук, с другой стороны, не делает агрессивного разреза, но он также не удаляет столько отходов и не режет так быстро.
• Угол скоса. Угол скоса покажет вам угол наклона зубьев перпендикулярно или поперек вращения диска. Когда вы имеете дело с большим углом скоса, вы сможете делать ровные и чистые разрезы. Некоторые лезвия имеют большие углы скоса, что делает их пригодными для резки материалов, склонных к сколам, или даже композитных материалов.
• Прорезь – Прорез определяется как ширина зуба в самом широком месте, что определяет ширину разреза. Когда вы имеете дело с более тонким пропилом, это означает, что лезвие будет оказывать меньшее сопротивление, что делает его лучше с точки зрения мощности. Однако более тонкий пропил также приводит к колебаниям и вибрациям из-за движения лезвия.

Часто задаваемые вопросы

Сколько AMP требуется для исправной циркулярной пилы?

Средняя циркулярная пила потребляет около 15 ампер, но вы можете найти двигатели большей или меньшей мощности. Некоторым людям может понадобиться что-то более мощное, в то время как другие не используют свои циркулярные пилы так часто и им не нужно что-то всемогущее.

Какая глубина пропила у циркулярной пилы?

Этот ответ полностью зависит от размера пильного диска, измерения AMP и степени, в которой вы держите циркулярную пилу. Лезвие 15 AMP, 7 ¼” отрезает примерно 2 3/8” под углом 90 градусов.

Сетевая или аккумуляторная циркулярная пила?

Для постоянного домашнего или коммерческого использования лучше использовать машину с питанием от сети, так как это даст вам стабильные результаты. Тем не менее, есть люди, которые вытаскивают свою пилу только один или два раза в год, поэтому им будет удобнее хранить пилу с батарейным питанием.

Заключительные слова

При поиске идеальной циркулярной пилы необходимо учитывать многое. Что-то столь же важное, как размер лезвия, до крошечных деталей, таких как уровень комфорта рукоятки, может сильно повлиять на ваше окончательное решение.

После того, как вы определились со своими приоритетами, такими как открытая сторона лезвия, размер, проводная или аккумуляторная пила, вы можете выбрать подходящую циркулярную пилу, которая соответствует всем вашим требованиям. Если вы нашли то, что искали, поделитесь этим в комментариях ниже или сообщите кому-нибудь, чтобы они могли получить совет по поводу своего следующего бытового устройства.

Как пользоваться циркулярной пилой: длинные пропилы (сделай сам)

Обновлено: 15 февраля 2023 г.

Узнайте, как безопасно пилить доски от руки, резать фанеру с помощью направляющей линейки и собирать приспособление для распиловки для точной резки циркулярной пилой

Следующий проект›

Семейный мастер на все руки

Научитесь пользоваться циркулярной пилой, чтобы быстро и аккуратно резать длинные доски и фанеру. Кроме того, мы включили планы удобной насадки для резки для вашей пилы.

By the DIY experts of The Family Handyman Magazine

Time

An hour or less

Complexity

Beginner

Cost

Less than $20

Saw boards freehand

Photo 1: Secure доска

Закрепите доску для резки вдоль, прибив ее гвоздями к козлам. Поместите по одному финишному гвоздю на каждом конце рядом с краем доски и в стороне от пути лезвия. Вбейте гвозди вровень с поверхностью.

Фото 2: Начертите направляющую

Нарисуйте направляющую параллельно краю доски с помощью комбинации угольника и карандаша. Прижмите ограждение комбинированного квадрата к доске, когда вы скользите по нему.

Фото 3: Осторожно поместите палец

Поместите указательный палец под башмак пилы и плотно прижмите к краю доски и зажмите башмак пилы между большим и указательным пальцами. Теперь убедитесь, что пильный диск находится на расстоянии 1 дюйм от необработанной древесины, и запустите пилу. Направляйте пилу вдоль линии, проводя указательным пальцем по краю доски во время резки.

Даже если ваша работа по дереву ограничивается случайным проектом на выходных, вам в конечном итоге понадобится вырезать узкий кусок из длинной доски или листа фанеры. Распиливать длинные доски легко, если у вас есть настольная пила. Но вы также можете сделать это аккуратно с помощью хорошей циркулярной пилы. На самом деле, обычно проще разрезать длинные куски фанеры с помощью циркулярной пилы и линейки, чем пробивать громоздкие листы с помощью настольной пилы. Циркулярная пила не будет резать так гладко, как настольная пила, но с помощью нескольких приемов, небольшого изящества и некоторой практики вы сможете резать почти так же точно. Звучит надуманно? Не совсем — профессионалы делают это все время. Мы покажем вам, как использовать циркулярную пилу для быстрого и точного раскроя длинных досок и фанеры, а также дадим вам чертежи удобной насадки для резки для вашей пилы.

Узнайте, как делать идеально ровные пропилы с помощью циркулярной пилы, из нашего видеоурока.

Прибейте доску гвоздями и ориентируйтесь пальцем — осторожно!
Это быстрый способ отрезать несколько от 2 до 4 дюймов. полоски, но если вам приходится часто резать узкие полоски, соберите приспособление, показанное на стр. 32. Для этого метода необходимо прибить доску финишными гвоздями прямо к козлам (Фото 1). Используйте финишные гвозди 4d для 3/4 дюйма. толстая древесина и финишные гвозди 8d для досок толщиной 1-1/2 дюйма. Затем разметьте доску и обрежьте ее по ширине (фото 2 и 3). Этот метод позволяет получить доску одинаковой ширины и параллельных сторон независимо от того, является ли доска, из которой вы вырезаете, прямой или изогнутой. Если вы хотите создать прямую кромку на изогнутой доске, вместо этого отметьте доску линейкой или меловой линией.

Поместите руку на широкую часть башмака пилы, а не на узкую сторону рядом с лезвием, и возьмитесь за башмак указательным и большим пальцами. Ваш указательный палец действует как направляющая. Когда вы режете, направляйте давление прямо вперед через ручку пилы и концентрируйтесь на линии. Если пила начинает отклоняться от линии, вернитесь примерно на 6 дюймов позади того места, где вы впервые отклонились от линии, и начните снова. Прежде чем нажимать переключатель, чтобы возобновить рез, убедитесь, что пильный диск идеально выровнен в пропиле, и крепко держите его на случай, если диск зацепит и дернет пилу. Хорошее завершение — секрет точного финиша. Ведите пилу за конец доски, как если бы линия продолжалась.

Внимание!

Не используйте этот метод, если доска расщеплена или если ваш палец находится на расстоянии менее 3 дюймов от пильного диска.

Обрезка фанеры с помощью направляющей линейки

Фото 1: Зажим линейки

Прикрепите линейку к обрезку пиломатериала для направляющей продольной пилы. Затем крепко прижмите башмак пилы к поверочной линейке, пока вы делаете пропил в ломе. Измерьте и запишите точное расстояние между линейкой и внутренним краем пропила.

Фото 2: Измерьте и отметьте

Измерьте и отметьте желаемую ширину обрезной доски. Затем используйте измерения, полученные на Фото 1, чтобы сделать второй набор отметок для линейки на стороне «хранителя» первых отметок. Совместите линейку со вторым набором меток и крепко зажмите.

Фото 3: Сдвиньте башмак пилы

Сдвиньте башмак пилы по направляющей циркулярной пилы, чтобы распилить фанеру. Чтобы обеспечить прямой разрез, плотно прижимайте пилу к линейке, толкая ее вперед.

Прикрепите поверочную линейку для сверхпрямых пропилов

Прикрепите идеально прямую доску или металлическую линейку к листу фанеры, чтобы сделать прямые пропилы кабинетного качества. Суть в том, чтобы выровнять линейку точно на правильном расстоянии от линии реза (фото 2) и удерживать башмак пилы плотно прижатым к линейке во время резки. На фото 1 показано, как сделать пробный срез и измерить расстояние от края ботинка до края лезвия. Тщательно измерьте и запишите размер для справки. Затем сместите линейку от линии реза на это расстояние (Фото 2).

Когда вы начинаете резать, слегка надрежьте фанеру лезвием, чтобы убедиться, что лезвие только касается внешнего края метки. Слегка переместите оба конца линейки, чтобы при необходимости скорректировать разрез, затем снова закрепите ее. В начале распила прижмите переднюю часть башмака к линейке. В конце разреза держите заднюю часть обуви туго натянутой, пока разрез не будет завершен.

Совет:

Закрепите линейку на куске фанеры, который вы сохраните. Таким образом, если пила случайно соскользнет с линейки, она не испортит заготовку, которую вы храните.

Изготовление направляющей для циркулярной пилы

Фото 1: Использование приспособления

Измерьте расстояние между пилой и упором, чтобы установить ширину пропила, и затяните барашковые гайки. Измерьте как передний, так и задний края лезвия, чтобы выровнять упор параллельно лезвию. Закрепите или прикрепите доску к козлам и сдвиньте пилу и приспособление по всей длине доски.

Приспособление для узких полос
Если у вас нет настольной пилы, вы можете изготовить направляющую, показанную на рис. A, и прикрепить ее к циркулярной пиле. Он поможет вам разрезать узкие полосы (шириной от 1/2 до 6 дюймов) с точностью, близкой к настольной пиле (Фото 1). Возможно, вам придется модифицировать его, чтобы он соответствовал башмаку вашей пилы. Изготовление этой направляющей для циркулярной пилы занимает около часа.

Аккуратно вырежьте фанерную основу и детали, чтобы убедиться, что они имеют параллельные стороны и прямые углы. Сделайте прорези и отверстие для лезвия и кожуха лезвия, предварительно просверлив 3/8 дюйма. отверстия в углах, а затем вырезание между ними с помощью электролобзика. Установите основу над забором и выровняйте один длинный край. Затем аккуратно прикрепите рельсы к сторонам основания и привинтите их к ограждению с помощью 7/8 дюйма. винты. Готовая сборка забора должна плотно прилегать и легко скользить. Соедините забор с основанием с помощью болтов с квадратным подголовком и прикрепите башмак пилы к основанию маленькими винтами. Сверло 5/32 дюйма. отверстия в башмаке пилы и прикрепите направляющую с помощью 5/8-дюйм. винты.

Рисунок A: Приспособление для узких полос

Эта направляющая позволяет вам резать узкие полосы с помощью циркулярной пилы.

Безопасность прежде всего

Выполнение длинных разрезов может быть опасным. Прежде чем попробовать, прочитайте следующие меры предосторожности.

• Носите защитные очки и средства защиты слуха и избегайте свободной одежды. Завяжите длинные волосы назад.
• Установите пильное полотно так, чтобы оно пилило примерно на 1/4 дюйма глубже, чем толщина древесины.
• Закрепите доски шириной менее 6 дюймов гвоздями, а более широкие доски струбцинами.
• Во время резки стойте рядом с лезвием, а не позади него. Не подпускайте посторонних лиц к зоне позади пилы.
• Расклинивайте распил с помощью прокладки, если доска начинает зажимать полотно и вызывать его заедание.
• Убедитесь, что кожух диска работает свободно. Никогда не блокируйте и не заклинивайте его в поднятом положении.

Видео: Как резать ровно с помощью циркулярной пилы

Джефф Гортон, редактор журнала The Family Handyman, покажет вам , как делать идеально прямые пропилы с помощью циркулярной пилы . Вы будете использовать этот приспособление для циркулярной пилы снова и снова.
