Самодельная зернодробилка своими руками: чертежи, размеры, видео

Зернодробилка: чертежи, схемы, размеры, фото и видео самодельной зернодробилки. Зернодробилка незаменимая вещь в домашнем хозяйстве, применяется для измельчения зерен злаковых культур — кукурузы, пшеницы, ячменя, овса, для приготовления дерти или комбикормов для домашней птицы и животных.

Для домашнего хозяйства обычно не требуется мощная мельница, вполне достаточно небольшой зернодробилки изготовлением которой мы и займёмся в этой статье.

Существует довольно много разновидностей зернодробилок, мы рассмотрим самый простой вариант самодельной зернодробилки, который можно сделать своими руками.

Для изготовления дробилки понадобится:

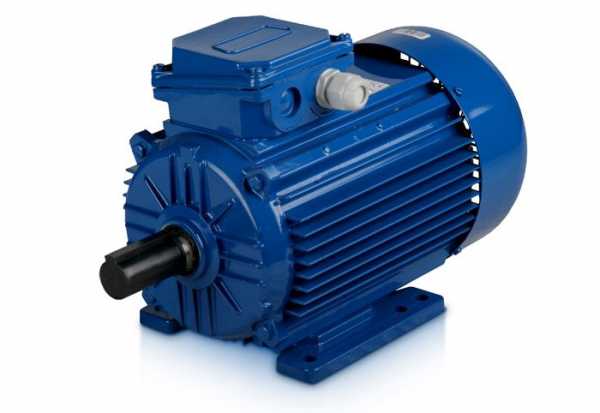

• Электродвигатель мощностью около 1 кВт.
• Листовой металл толщиной 3 мм.
• Калёная сталь для ножа.
• Болты, гайки, шайбы, гроверы — М8.
• Металлическая бочка или ёмкость подходящих размеров.

Инструмент:

• Болгарка с отрезным кругом.
• Электродрель.
• Шлифовальный станок.
• Сварочный аппарат.
• Слесарный инструмент.

Самодельная зернодробилка: схема.

Зернодробилка состоит из таких узлов:

1. Задвижка для регулирования подачи зерна в рабочую камеру.
2. Бункер для зерна.
3. Кнопка включения-выключения электродвигателя.
4. Электродвигатель.
5. Втулка.
6. Ось.
7. Шайба.
8. Гайка.
9. Винт.
10. Основание.
11. Корпус рабочей камеры.
12. Ёмкость для измельчённого зерна.
13. Болт.
14. Гайка.
15. Металлическая сетка (решето).

Схема рабочей камеры дробилки.

1. Основание.
2. Корпус рабочей камеры.
3. Винт.
4. Решето.

Изготовление самодельной зернодробилки.

Для зернодробилки можно использовать двигатель от водяного насоса мощностью около 1,5 кВт 3000 об/мин.

Двигатель устанавливается на основание, металлический лист толщиной не менее 3 мм. В листе нужно просверлить отверстие диаметром чуть больше диаметра вала двигателя. Двигатель крепим к пластине болтами.

Рабочую камеру можно изготовить из листового металла 3 мм, вырезаем полоску толщиной 40 мм и выгибаем из неё кольцо диаметром 300 мм. Кольцо приваривается к основанию.

Для крепления ножа к валу двигателя понадобится муфта, заказать выточить муфту можно любому токарю.

Нож для зернодробилки можно изготовить из ножа газонокосилки или диска циркулярной пилы. Длина ножа должна быть соответственно на 10 – 20 мм меньше диаметра рабочей камеры. Нож крепится к муфте болтами М 8, муфта одевается на вал двигателя.

Дно рабочей камеры закрываем решетом, изготовить решето можно из металлической сетки с размером отверстий 3 – 3,5 мм. Решето крепим к рабочей камере шпильками и гайками, если требуется изменить размер помола достаточно поменять решето на другое с отверстиями требуемого диаметра.

Установка бункера для засыпки зерна. Под бункер можно использовать любую конусообразную ёмкость, для этого в верхней пластине рабочей камеры нужно сделать небольшое отверстие диаметром около 30 мм, приварить на него бункер и сделать задвижку для регулировки подачи зерна из бункера в камеру.

Зернодробилку устанавливаем на металлическую бочку или другую подходящую ёмкость.

Принцип работы самодельной зернодробилки.

Закрываем задвижку в бункере и засыпаем в него зерно, включаем электродвигатель и понемногу приоткрываем задвижку. Зерно начнёт понемногу просыпаться в рабочую камеру и измельчаться вращающимся ножом.

Когда зерно измельчится оно начнёт проспаться в нижние отверстия решета рабочей камеры и попадёт в бочку. В зависимости от диаметра отверстий решета вы получите либо крупный помол, либо мелкий, пока зерно не измельчится до такой степени что начнёт проваливаться в отверстия, оно будет оставаться в барабане и измельчаться ножом.

Задвижка на бункере нужна для регулирования подачи зерна, если двигатель начинает терять обороты, значит нужно уменьшить подачу зерна путем закрывания задвижки тем самым уменьшая размер входного отверстия.

Рабочий нож в процессе работы понемногу изнашивается, поэтому его нужно периодически менять.

При засыпке зерна в бункер нужно следить чтобы вместе с зерном в дробилку не попадали камни и металлические предметы которые могут повредить нож и вывести из строя двигатель.

Рекомендую посмотреть видео где показана самодельная зернодробилка в работе.

Устройство зернодробилки видео.

sam-stroitel.com

необходимые материалы и инструменты, пошаговый инструктаж

В дачном хозяйстве всегда должно быть максимум подручных средств и предметов, облегчающих ежедневные заботы о доме, саде и огороде. Для сельского жителя совершенно нелишним будет наличие дробилки, с помощью которой можно размалывать как твердые материалы, так и хрупкие.

Данный аппарат используют для разрушения камней, раздавливания металлических предметов, древесины, бытового мусора, пластмассы и т. д. Это машинаприменяется как в промышленности, так и в быту.

В домашнем хозяйстве она может стать настоящим универсальным устройством. Опытные и экономные дачники во время весенне-летнего сезона собирают в отдельные кучи обрезку плодовых кустарников, сорняки, а затем перемалывают данный материал с помощью дробилки, создавая прекрасное удобрение для огородных растений и деревьев.

Типы дробилок

Данное устройство по типу использования подразделяется на дробилки для:

• пластмассы;
• бытового мусора;
• металла;
• дерева;
• камня.

Также данный аппарат классифицируют по размеру, выделяя машины крупного (0,3 м), малого (0,02 м) и среднего дробления (0,1 м).

В зависимости от особенностей аппарата выделяют:

• ножевые устройства;
• дробилки с конусообразным бункером;
• плиточные аппараты;
• роторно-ножевые машины.

Если вам необходимо расколоть твердые материалы, можно смело использовать ножевой аппарат. Он обладает мощностью, которая позволяет разрушать предметы подобного рода. А для того, чтобы измельчить их, применяют роторно-ножевые дробилки. Их основное назначение — вторичное дробление отходов. В настоящее время подобные аппараты выпускаются в малом количестве, так как дробилки иностранного производства постепенно вытесняют отечественные за счет лучшего качества.

На производстве чаще всего применяют такие аппараты, которые измельчают материал за счет сближения двух плит. Такие дробилки называются щековыми. Они прекрасно перерабатывают асфальт, железобетон, строительный камень. В отдельных случаях их даже применяют для дробления стекла и керамики.

Особо прочные строительные материалы перерабатывают конусными дробилками. Принцип их работы состоит в том, что в тот момент, когда два конуса, один из которых является стационарным, сближаются, твердый предмет раздавливается.

Удобными в домашнем применении считаются дробилки с валиками. Такую конструкцию также можно изготовить самостоятельно.

Нетвердые материалы, такие как древесина, бытовой мусор измельчают с помощью молотковой дробилки.

Как работает самодельный измельчитель?

Самодельный аппарат для перемалывания функционирует так же, как обычная мясорубка, в которой материал, проходя через приемную чашу (барабан) и попадая в систему дробления, быстро измельчается. Отделение для перемалывания состоит из фрезы и нескольких резаков. Производительность аппарата полностью зависит от показателя мощности. Так как самодельная дробилка будет использоваться только в домашних условиях, эта цифра не должна превышать 2,6 кВатт.

Делаем дробилку своими руками

Находясь в предвкушении создания настоящего агрегата, подготовьте следующие материалы:

• мотор; приобретенный электродвигатель обеспечит создание бесшумной машины, способной перемалывать отходы в небольших количествах. В процессе работы он не выделяет вредных веществ, а его эксплуатация возможна как на открытом воздухе, так и в помещении. Единственный минус электромотора — это прямая зависимость от электропитания.
• пилы, имеющие толщину от 0,06 до 0,1 м, в количестве 10−20 штук (чем больше резаков, тем качественнее дробилка).
• шпильку для нанизывания пил,
• гайки и шайбы,
• металлические профтрубы (для создания каркаса дробилки),
• кожух и бункер, изготовленные из оцинкованного металла,
• сварочный аппарат.

Пошаговая инструкция:

Устанавливаем резаки

1. Все режущие пилы одевают на заранее подготовленную ось. Их диаметр должен быть равен диаметру резаков. Установленные диски закрепляются при помощи шайб и гаек. Для того, чтобы при вращении пил их острые края не задевали друг друга, необходимо использовать специальные тонкие шайбы для разведения пил. При этом число дисков должно быть на 1 штуку больше, чем шайб.
2. Когда на оси будут закреплены и разведены диски, устанавливают шкив. Его можно позаимствовать у генератора отечественного автомобиля. Для того, чтобы шпилька вращалась, необходимо использовать два подшипника диаметром 2 см.

Собираем каркас дробилки

• Подготовленные металлические профтрубы сваривают между собой в раму. Внутри конструкции монтируют два профиля, необходимых для укрепления бункера и измельчающего блока.
• К раме приваривают металлический лист, в нем проделывают отверстия для мотора и барабана.
• Для стойкости конструкции к корпусу прикрепляют 4 ножки.
• Монтируют диск, обеспечивающий натяжение ремня. Он должен быть расположен так, чтобы пилы свободно передвигались. Кроме того, такое размещение позволит периодически регулировать дисковый ремень.

Установка кожуха и чаши для приема материала.

1. Кожух одевают на систему пил.
2. Бункер укрепляют непосредственно над режущим блоком.

Нюансы подготовки и сборки

• Перед непосредственной сборкой не поленитесь нарисовать небольшой чертеж — это позволит прояснить отдельные моменты сборки и избежать проблем при создании устройства.
• Для высокой производительности аппарата необходимо установить как можно большее число режущих дисков (до 25 штук) толщиной 0,1 м.
• При работе с более твердым материалом, чем древесина, лучше всего использовать моторный блок вместо электродвигателя, так как его мощность значительно выше.
• Если вы не хотите заботиться о периодическом подтачивании резаков машины, приобретите диски с легкосплавными насадками.
• Для создания напора материала в процессе измельчения, к конструкции, напротив бункера, следует прикрепить брусок.

Как применять самодельную дробилку?

Аппарат для измельчения, изготовленный своими руками, считается универсальным устройством. Работа с самодельной дробилкой не ограничивается переработкой листьев или иного мелкого мусора. Качественный аппарат, созданный по вышеизложенной инструкции, способен перерабатывать древесину и бытовые отходы.

Описанная конструкция, основанная на горизонтальном расположении режущих дисков, более надежна с точки зрения долговечности. В заводских вариантах дробилок пилы устанавливаются вертикально, что заставляет пользователя постоянно следить за влажностью попадаемых в аппарат стеблей. Влажное сырье способствует поломке устройств с таким расположением пил.

Изготовление самодельного измельчителя позволяет подобрать необходимую мощностью двигателя, соответствующую перерабатываемому материалу.

Таким образом, проявив немного фантазии и сноровки, можно добиться потрясающего результата. Ведь в то время как ваш сосед копит на дорогостоящую дробилку, вы уже будете вовсю применять технический «плод» ваших усилий. Благодаря качественной сборке самодельный аппарат для измельчения может стать универсальной машиной для дробления многих материалов, в том числе и твердых.

nashgazon.com

Изготовление измельчителя веток и сучьев своими руками

Приусадебный участок или огород есть практически у каждого частного дома или загородной дачи. На этом участке владелец может выращивать овощи, высаживать фруктовые деревья или, используя все свои дизайнерские способности, оборудовать площадку для прекрасного семейного отдыха на природе. В любом случае, этот участок земли из года в год требует ухода, и если не следить за чистотой и порядком, он зарастет бурьяном и дикорастущими растениями (кустарниками, деревьями и др.). При уборке огорода очень полезным может оказаться садовый измельчитель.

Используя такое оборудование, мы уходим от необходимости палить костры и получаем отличный материал для компоста или щепу для твердотопливных котлов.

Дробилка щепорез

демонстрация работы

С его помощью можно переработать в мелкие щепки или стружку практически все отходы, которые возникают при обрезке деревьев и осенней уборке огорода (ботва от перца, помидоров, картофеля и др.). К сожалению, из-за достаточно высокой стоимости, приобрести заводской измельчитель может далеко не каждый, поэтому в данной статье мы поговорим о том, как своими руками изготовить измельчитель веток, а фотографии позволят вам реально представить описываемую работу.

Если немного вдаться в теорию, то измельчитель должен состоять из прочного корпуса, монтируемого в нем диска с ножами и привода, который будет вращать диск. Выдумывать какую-то оригинальную конструкцию не придется, нам останется лишь собрать изделие, подобное заводскому, но из тех материалов, которые удастся раздобыть.

Сегодня на пунктах приема металлолома можно найти все, что угодно – от старого тостера до вышедшего из строя токарного станка. Вот и в нашем случае, объездив несколько таких мест, удалось собрать все необходимые материалы.

Заготовка основы

Процесс самостоятельного создания измельчителя начался с того, что необходимо было выточить массивный круглый диск, который бы одновременно служил маховиком (тяжелое колесо сложнее остановить – этим исключается вероятность заклинивания при попадании твердых сучков) и площадкой для установки ножей. Нам удалось найти практически готовый вариант, который требовал небольших доработок. Это диск толщиной 16 мм и диаметром около 30 см (по-видимому, это раньше было маховое колесо на каком-то станке или часть какой-то муфты).

1

Если вам повезет так же, это будет замечательно, но если найти подходящий диск не удастся, поищите кусок листового металла толщиной 16-20 мм и попробуйте изготовить его самостоятельно, если конечно у вас есть такая возможность. В центре диска необходимо сделать отверстие с пазом для шпонки, а по краям симметричные прорезы для отвода стружки (количество прорезов может быть разным, все зависит от того, сколько ножей вы хотите установить).

В местах установки ножей, необходимо просверлить отверстия под крепежные элементы.

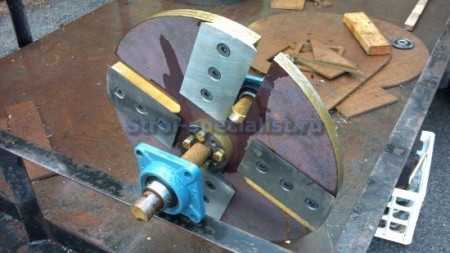

Ножи на маховик крепятся болтами с потайной головкой под шестигранный ключ, которые позволяют обеспечить достаточное прижатие ножей к диску без «слизывания» пазов головки, как это часто происходит с болтами под плоскую и крестовую отвертки.

3

К тому же, шестигранным ключом намного легче удержать болт от проворота во время затяжки гайки с другой стороны.

5

На маховик  со стороны, противоположной ножам, необходимо приварить поперечные планки.

Вращаясь вместе с диском, они будут выталкивать стружку наружу.

Изготовление корпуса

Теперь, когда с основным рабочим элементом в измельчителе все более-менее понятно, можно перейти к изготовлению корпуса. Для этого нам понадобится листовой металл толщиной от 5 мм, из которого необходимо вырезать две одинаковых детали. Это будет нижняя (основание) и верхняя (крышка) пластины. По своему виду они напоминают две наложенные друг на друга геометрические фигуры – круг и прямоугольник. Круг должен быть на 3-5 см большего диаметра, чем маховик с ножами.

В нашем случае готовые детали выглядят так:

На этом рисунке можно увидеть весь комплект деталей, которые понадобятся для изготовления корпуса. Изогнутая полоса металла (в самом верху) – это боковая стенка корпуса, а небольшие серые бочонки (снизу слева), изготовленные из прута прямоугольного сечения, будут использованы для усиления корпуса. Радиус изгиба полосы должен быть немного больше радиуса маховика с ножами, чтобы обеспечивать достаточный зазор для его вращения.

После того, как все элементы корпуса для измельчителя готовы, можно приступать к сборке, и здесь нам не обойтись без сварки. Для начала необходимо к нижней пластине прихватить сваркой изогнутую металлическую полосу.

Проверьте, обеспечивается ли зазор между диском и боковой стенкой.

Если все нормально и зазор между стенкой и диском достаточен, можно прихватить сваркой к нижней пластине и боковой стенке бочонки (с наружной стороны), после чего полностью проварить получившуюся конструкцию снаружи и изнутри.

Как можно увидеть на рисунке, бочонки имеют отверстия с резьбой. Они сделаны для того, чтобы можно было болтовым соединением крепить верхнюю пластину–крышку к корпусу (эти отверстия можно сделать сквозными и крепить не болтами, а длинными шпильками).

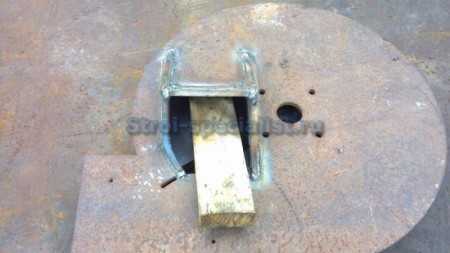

После того, как основная часть корпуса сварена, в крышке необходимо просверлить отверстия в соответствии с расположением бочонков.

Так же необходимо высверлить отверстия в нижней пластине и крышке под приводной вал. На нем будет находиться маховик с ножами.

И сделать отверстия для крепления опорных подшипников.

Корпус для диска с ножами почти готов, в нем осталось только сделать приемное отверстие, через которое на ножи будет подаваться материал (ветки, сучья и др.).

Отверстие необходимо делать таким, чтобы подача веток была под углом. Это необходимо для того, чтобы ветки не выбрасывало назад.

В принципе, можно приступать к сборке основного узла измельчителя – корпуса в сборе с диском и ножами, а также приводного вала.

Кстати, перед тем, как соединить все части изделия, вы можете покрасить их.

Вы, наверное, заметили вокруг вала на маховике гайки?

Чтобы нижние планки маховика не терлись об основание корпуса, необходимо предусмотреть зазоры. Под маховиком установлен подшипник, на который он будет опираться во время работы, оказывая значительные нагрузки. Так вот, нижние планки, которые приварены к диску, подбирались с учетом зазора, который обеспечивал подшипник между диском и нижней пластиной корпуса.

Теперь можно установить его на раму с колесами, которую несложно будет изготовить из уголка и швеллера. Ну а в нашем примере это рама от прицепа для мотоблока.

Последующие шаги – это установка шкивов ременной передачи на вал и, собственно, двигателя.

Реализовать данный этап каждый может по своему, но если у вас, как в нашем варианте, будет использоваться тяжелый маховик, помните, что и двигатель необходимо подбирать с соответствующей мощностью.

Теперь смотрим как работает данный агрегат на холостом ходу, без нагрузки.

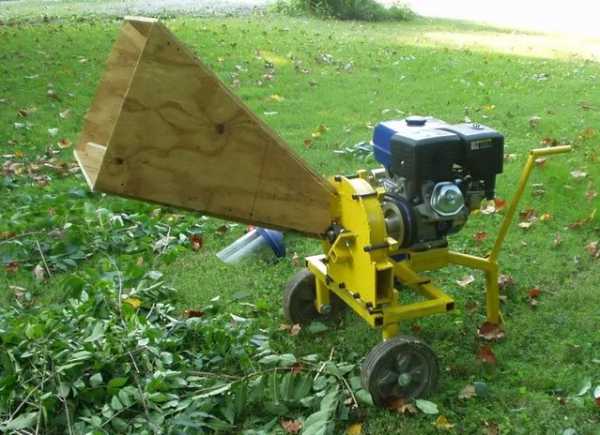

Измельчитель с установленным приемным раструбом

Теперь испытания нашего  самодельного измельчителя веток.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

stroi-specialist.ru

Измельчитель древесины на видео: чертеж cвоими руками

Старые ветки от кустиков и деревьев на приусадебном участке вы можете применять как компост, так что не спешите от них избавиться поджиганием либо выбросом на свалку. А для того чтобы ускорить перегнивание веточек, нужно мелко их перепилить при помощи измельчителя. На видео ниже продемонстрировано, как сделать своими руками этот садовый прибор. Имеются также заводские приборы, однако, они стоят дорого, и если вы хотите сэкономить, можете изготовить измельчитель своими руками из подручных средств.

Садовый прибор

Самый простой способ получить красивую лужайку перед домом

Вы, конечно же, видели идеальный газон в кино, на аллее, а возможно, и на соседской лужайке. Те, кто хоть раз пытался вырастить зеленую площадку у себя на участке, без сомнений скажут, что это огромный труд. Газон требует тщательной посадки, ухода, удобрения, полива. Однако так думают только неопытные садоводы, профессионалы давно знают про инновационное средство — жидкий газон AquaGrazz.

Читать далее>>

Типы измельчителей

Существуют следующие виды измельчителей древесины, которые отличаются по виду двигателя:

1. бензиновый;
2. электрический.

Также эти приборы принято делить на:

• промышленные;
• бытовые.

Чем выше мощность главного агрегата, тем эффективней осуществляется работа по переработке древесины в опилки. Бензиновые приборы по причине высокой мощности предпочтительней, однако, в случаях, когда необходимо сделать прибор своими руками, достать такой двигатель будет нелегко. Вам необходимо будет отыскать двухтактный двигатель внутреннего сгорания, например, от старого мотокультиватора.

В действительности любой подобный садовый прибор основан из таких составляющих, как:

• двигатель;
• приемник в виде воронки, который сварен из стали;
• механизм в виде ременной, шестеренчатой передачи;
• режущий инструмент — это может быть фрез либо пильный диск;
• выводящий короб либо прибор сбора.

Измельчитель древесины

Если с двигателем все ясно, то насчет приемника и передаточного механизма необходимо дать еще разъяснение. Ветки начнут подаваться для переработки в специальной воронке, в которой, пройдя через пильный узел, станут трухой. Таким образом, данный приемник должен иметь на входе вид воронки, чтобы сосредоточить всю имеющуюся мощность двигателя и режущих деталей на ограниченной территории. Кроме того, так проще подавать материал для переработки, бывающий часто разной формы, и обезопасить руки.

К режущему узлу необходимо подойти с огромной долей энтузиазма. Дело в том, что во многих дробилках заводского производства имеются фрезерные или фрезерно-турбинные ножи, а их домашнему мастеру сложно отыскать. Намного легче поступить иначе: взять пару дисковых пил диаметром около 20 см, и с помощью разделительных шайб на стальном валу собрать фрезу своими руками.

Любой прибор приводится в рабочее положение посредством передачи механической энергии вала двигателя на дробильные узлы. Механизм этот может быть 3 разновидностей:

• ременной;
• цепной;
• редукторный.

Вывод при дроблении производится коробом длинной не меньше 20 см. Таким образом, опилки укладываются компактно и аккуратно, а не разлетаются около дробилки.

Подготовительный этап

Начинать сборку такого садового прибора рекомендуется с составления чертежа на листе бумаги. Чертеж должен содержать ширину и длину нашей конструкции.

Режущий инструмент прибора

При этом нужно подсчитать необходимые металлические изделия и мелкие стандартные детали, общее число необходимого металла. Чертеж должен содержать участки расположения дырок для того, чтобы крепить измельчающий барабан, силовую установку и натяжители ремня привода. Отметить участок нахождения опорных стоек с колесами.

Чтобы готовый измельчитель оказался устойчив при работе, независимо от габарита измельчаемых веток, перед началом изготовления своими руками нужно предусмотреть габариты опорной площадки агрегата. Чертеж также должен предусмотреть, какой именно вид двигателя подобрать. От этого будет зависеть производительность садового прибора и затраты на эксплуатацию. При применении прибора стационарно на небольшом расстоянии от дома, можно использовать электродвигатель.

Видео изготовления измельчителя

Этапы работ по сборке прибора

Этапы изготовления своими руками необходимого для сада прибора:

1. Сборка рамы

Рама такого садового прибора изготавливается из металлических профилей с габаритами примерно 50 на 50 мм. Для этого нужно отрезать болгаркой 4 заготовки, длина которых около 400 мм и 2 заготовки длиной 800 мм. Потом нужно приварить короткие отрезки перпендикулярно к концам длинных заготовок, чтобы вышла прямоугольной формы рама. Два оставшихся отрезка следует закрепить внутри рамки на расстоянии от крайних поперечин, которые соответствуют установочным габаритам двигателя и барабана.

Сборка прибора

На прямоугольник, в одном конце рамы нашего садового прибора, посредством электросварки крепим металлический лист аналогичных габаритов, толщиной 5 мм. В листе необходимо вырезать удлиненные отверстия на расстоянии и с диаметром одинаковым с монтажными параметрами двигателя. К углам рамы привариваем 4 ножки, высота которых 50 см. Между собой их нужно связать в нижней части профилем 20х20 мм посредством сварки.

2. Установка двигателя

Чтобы изготовленный инструмент оказался с оптимальной мощностью, на него устанавливаем электродвигатель с мощностью 5 кВт, крепящийся болтами к удлиненным монтажным дыркам плиты. Таким образом, они станут способствовать простому перемещению силового прибора при натяжении ремня привода режущего аппарата.

Механизм натяжения основан из уголка, который приварен поперек конструкции на конце рамы и 2 натяжных болтов. На двух концах уголка просверливаем дырки по диаметру натяжных болтов, которые одним концом вводятся в данные прорези, а иным прикрепляются, посредством небольших уголков, к ближним болтам крепления двигателя. Процесс натяжения либо ослабления ремня будет осуществляться затягиванием или раскручиванием гаек на болтах, с наружной стороны грани уголка механизма натяжения.

3. Производство и крепление измельчающего барабана

Измельчающий барабан агрегата устанавливаем на противоположном от двигателя конце рамы. Барабан изготавливаем из отрезка стальной трубы, длина которого приблизительно 40 см, а диаметр 30 см. К торцам цилиндра привариваем пластины, в них просверливаем дырки для того, чтобы установить вал на подшипниках. Сверху и снизу цилиндра прорезаем прямоугольные окна для загрузки материала размерами 100 на 15 мм и выхода измельченной массы 20х30 мм.

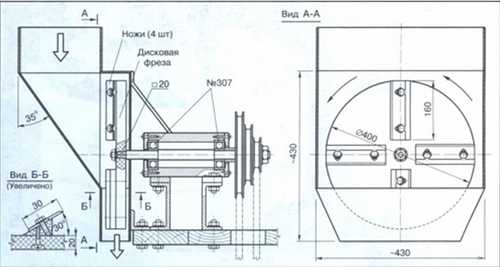

Схема изготовления прибора

К нижнему окну барабана привариваем 4 лапы для того, чтобы прикрепить его к раме. На опорных лапах барабана и на раме делаем дырки диаметром, который соответствует габаритам болтов крепления. Ножи крепим на стальной вал измельчителя к 2 дискам, которые приварены на концах вала и соответствующих диаметру барабана.

Их делаем из старых ножей измельчителей сельскохозяйственного прибора. Их отрезаем длиной немного больше (на 3-4 см) расстояния до дисков. Перед закреплением концы ножей отгибаем и в них выполняем по 2 дырки с каждой из сторон. Также вы можете применять обыкновенные дисковые пилы, которые имеются в продаже в любом строительном магазине. На установочных дисках просверливаем такие дырки. На вал устанавливаем 3 ножа и закрепляем их с помощью болтов.

Вал вставляем в дырки в торце кожуха, на концы вала насаживаем подшипники с опорными крышками. Крышки крепим к кожуху с помощью болтов. Второй способ изготовления измельчительного барабана состоит в том, что на особой оси насаживаем примерно 9 дисковых пил, вращение которых производится посредством подшипников промежуточного вала от машины марки ВАЗ.

Важный момент: необходимо, чтобы между дисковыми пилами было маленькое расстояние, поскольку если установить их вплотную друг от друга, зубья соседних пил могут зацепиться и эффективность устройства сокращается.

В завершение на выступающих концах валов барабана и электродвигателя крепим шкивы. Вращение от двигателя будет передаваться посредством ременной передачи. Для комфорта загрузки веток и своей безопасности во время работы с измельчителем, к верхнему окну барабана привариваем загрузочный бункер, который изготовлен из металла толщиной 2 мм. Высота бункера должна быть около 40 см, размер верхней части 30 на 40 см. Выбросное окно равно приемному, которое расположено на корпусе барабана. К нему прикрепляем выходной раструб, длина которого приблизительно 20 сантиметров. Таким образом, нам удалось своими руками изготовить садовый прибор, который поможет нам из обыкновенной древесины получить опилки.





Автор: С. Диана

rozarii.ru

Самодельная дробилка для зерна » Полезные самоделки

Не спешите выбрасывать старый пылесос: его мотор еще послужит вам в качестве привода зернодробилки — незаменимого помощника при подготовке корма для птицы и другой домашней живности. А также себе на кашу.

---

Принцип работы приспособления такой же, как и у электрокофемолки: вращающаяся с большой скоростью металлическая пластнйа-нож рассекает зерна до тех пор, пока их величина не станет меньше размера ячейки сита.

На основании – квадратном листе фанеры (10X300X300 мм) укрепляется сверху электродвигатель так, чтобы вал выходил вниз на 35-40 мм. На его резьбовом хвостовике с помошью втулки, шайб и гайки устанавливается рабочий элемент дробилки – стальная пластина толщиной 1-1,5 мм, размерами 15×210 мм. Осевое отверстие в ней дожио быть выполнено точно посредине ее длины, а передние кром ки по обе стороны от оси – заточены.

Рабочую камеру дробилки образует кольцеобразный корпус с внутренним 0 220 мм и высотой 40 мм. Его сворачивают из металлической полосы длиной 705 мм и шириной 60 мм. Оба ребра кольца отгибают по периметру наружу, образуя фланцы шириной 10 мм для крепления к основанию и присоединения сита.

Рис. 1. Общий вид дробилки для зерна:

1 – рукоятка заслонки, 2 – бункер, 3 – кожух электродвигателя, 4 – основание, 5 – бак.

Рис. 2. Дробильная камера (вид снизу):

1 – основание, 2 – коряус рабочей камеры, 3 – нож-пластина, 4 – сетка.

Рис.3. Конструкция дробилки для зерна:

1 – заслонка, 2 – бункер, 3 – выключатель электропривода, 4 – кожух электродвигателя, 5 – втулка, в – вал электродвигателя. 7 – шайба, 8 – гайка с пружинной шайбой, 9 – иож-пластииа, 10 – основание, II – корпус рабочей камеры, 12 – бак, 13 – элементы резьбового креплении сетки, 14 – дугообразные прокладки, 15 – сетка.

Выбирая для сита сетки или перфорированные диски с различным размером ячеек или отверстий, можно получать требующуюся степень помола.

Зерно подается из бункера, закрепленного на основании, через небольшое отверстие, регулируемое пластинчатой заслонкой.

В качестве емкости для сбора дробленого зерна можно использовать любую кастрюлю или бак подходящего размера с внутренним диаметром 260-300 мм. Для фиксации дробилки достаточно с нижней стороны основания установить три деревянных штифта, размещенных через 120°.

А. РЕЗНИК, г. Пологи, Запорожская обл

Категория: Самоделки для дачи / Самоделки для дачников

www.freeseller.ru

Дробилка своими руками – как сделать?

Содержание

Измельчительное оборудование на дачном участке имеет очень разнообразное применение. С его помощью можно измельчать грубые травяные корма, перебивать фрукты на сок, создавать комбинированные смеси для кормления молодняка домашней птицы и животных.

Зачастую стоят такие механизмы достаточно дорого. Но, всегда есть вариант изготовить дробилку своими руками.

Типы дробилок для фермерского участка

Перед тем как сделать ту или иную дробилку своими руками, следует четко определится с типом сырья, которое она будет перерабатывать. Исходный материал имеет разную структуру и степень жесткости, соответственно и оборудование для измельчения будет отличаться рядом особенностей.

Измельчитель веток — незаменимый утилизатор растительных отходов

По данному критерию выделяются:

Конечно, это не весь перечень возможных вариантов. Но, перечисленные механизмы могут перерабатывать большую часть сельскохозяйственной продукции, и очень просты в изготовлении.
к меню ↑

Как сделать измельчитель для травы своими руками?

Электрическое устройство для переработки сена и травяных культур не требует особых навыков. Для его изготовления достаточно подручных материалов. Состоит механизм из бункера для сырья, измельчительного барабана с несколькими ножами, дробительного механизма, специального сита, выпускного канала и электропривода.

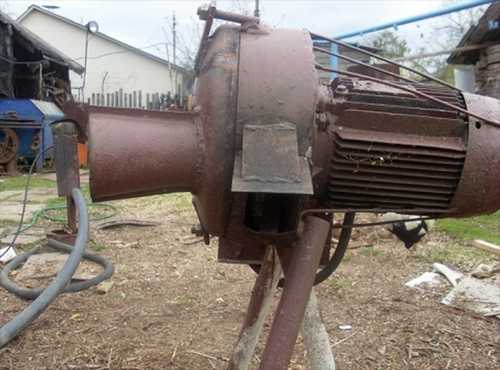

Самодельный измельчитель для травы

Весь процесс изготовления имеет такой вид:

1. Прежде всего нужно позаботится о электроприводе. В качестве силовой установки подойдет двигатель с мощностью 800 Вт и выше. Более мощные модели будут давать меньшую степень измельчения.
2. Вторым пунктом идет изготовление барабана. Для стенок измельчительной камеры и ее основы подойдет металл с толщиной 4 мм. Высота барабана должна быть не менее 10 см, ширина минимум 30. В дне измельчителя прорезается отверстие под соединение с приводом.
3. Дальше идет основа с поддоном и бункер для сырья. Их можно сделать из жести или из металлической оцинкованной бочки.
4. В качестве режущего органа используется металлические пластины (2 и больше), которые соединяются с диском привода посредством длинных болтов и уплотняющих шайб. Если длина болтов позволяет, можно сделать два уровня ножей, что улучшит измельчение.
5. Заканчивается самодельная дробилка для сена своими руками выпускным патрубком. Для него лучше всего использовать полимерные трубы от водопровода или канализации. Они не поддаются коррозии и подходят по диаметру.

Прежде чем активно использовать устройство, его нужно внимательно осмотреть, дальше проводится подтягивание всех болтовых креплений и проверка сварочных стыков. Только после этого проводится первый запуск. В качестве проверочного сырья подойдет крупная солома.

к меню ↑

Измельчитель травы сделанный своими руками (видео)

к меню ↑

Как самому изготовить дробилку для яблок?

Дробилка для яблок своими руками позволит легко перерабатывать фрукты до однородного сырья, из которого потом проще получить сок, или использовать для создания комбинированных кормов. Все яблочные измельчители основываются на валковом механизме дробления.

В качестве рабочего органа для такого устройства подойдет стальной цилиндр с длиной 40 см и 20 см в поперечном разрезе. По всей длине, по диагонали, вкручиваются винты или саморезы из нержавейки. При этом лучше делать навивку симметрично в оба направления цилиндра.

Устанавливается рабочий орган на плоскую полированную доску, либо на наклонный сток из жести. Оцинкованную жесть лучше не брать, так как она может взаимодействовать с соком яблок. Цилиндрический пресс устанавливается на вал с помощью подшипников. В качестве привода для такого устройства используется двигатель из стиральной машинки. Его мощности вполне хватит для переработки фруктов. Вал соединяется с двигателем посредством автомобильного ременного механизма.

Если яблоки в дальнейшем будут использоваться в пищевой сфере, самодельную дробилку можно сделать из экологичных древесных материалов.

В этом случае будет использоваться рабочий цилиндрический орган, изготовленный из бука или осины. Он устанавливается с помощью подшипников на прямоугольную раму. В барабан вкручиваются шурупы, как и в предыдущем варианте.

Ручная дробилка для яблок

Сверху на цилиндр устанавливается специальный бункер. Его особенность заключается в том, что три вертикальных стенки располагаются перпендикулярно поверхности, а одна стоит под углом. Это обеспечивает легкий спуск яблок под дробительный барабан.

Ось вала зубчатого барабана выводится наружу, где к ней крепится рукоять. Может изготавливаться такая дробилка из болгарки. В этом сделанный механизм будет перерабатывать сырье автоматически. Выведенная ось, крепится на привод болгарки. Высокие обороты прибора будут равномерно раскручивать вал, что обеспечит непрерывную работу. Вниз под устройство устанавливается контейнер для приема переработанной продукции.
к меню ↑

Как изготавливается дробилка для винограда своими руками?

Сделать дробилку для винограда самому не так уж и сложно. Существуют самодельные дробилки для винограда с щековым механизмом, стандартным прессом или использующие молоток в качестве рабочего органа. В более сложном варианте используется валиковый вариант дробления.

В качестве рабочего органа здесь будут использоваться резиновые валики для отжима белья от стиральных машин типа «Таврия» или «Рига». Приобрести их можно практически на любой барахолке или в интернете. Вдоль каждого ролика прочерчивается шесть направляющих линий. По всей длине линий с интервалом 0,5 мм проделываются отверстия с сечением 1 см и 0,5 см в глубину.

Следующий момент самый сложный – необходимо изготовить две шестеренки под диаметр валиков. Лучше этот процесс доверить опытному токарю.

Дальше делается бункер для устройства. Делается он из двух деревянных и двух жестяных пластин, у которых сужен низ. Деревянные пластины устанавливаются под наклоном, а жестяные вертикально. В жестяных пластинах у основания просверливаются по два отверстия, и болтами крепятся пластины с приваренной трубкой. Диаметр трубки позволяет впрессовать в нее подшипник (желательно 202). С одной стороны в подшипник крепится валик, с другой одевается шестеренка.

Дробилка для винограда

По окончанию установки валики в основании бункера должны располагаться с просветом в 3 мм. В качестве основы берем любую широкую поверхность (деревянную использовать легче всего) и прорезаем отверстие под нижний периметр бункера. В качестве привода используется двигатель от стиральной машины. Ременную тягу лучше взять оттуда же. Ремень одевается одной стороной на колесо двигателя, а другой на один выход оси вала. В такой конструкции шестерни будут крутится в разные стороны и самостоятельно затягивать ягоды.

Такая виноградная измельчительная машина не так справляется с отходами как вальцовая дробилка для винограда с гребнеотделителем, но обладает более простой конструкцией.
к меню ↑

Дробилка для костей и универсальный измельчитель

Полезным дополнением дома станет садовая универсальная дробилка, которая подходит для щепы, костей, твердого мусора. Устройство включает в себя следующие комплектующие:

• силовую раму;
• рабочий орган из пил;
• защитный кожух;
• бункер для сырья;
• электромотор.

В качестве силового агрегата берется бензиновый или электрический двигатель. Для грубых материалов можно использовать привод мотоблока. Следующим этапом создается режущий орган. Чтобы его изготовить понадобится 10-15 циркулярных пил с диаметром не менее 6 см.

Все пилы собираются вместе на оси, диаметр которой зависит от отверстия пилы. Между каждой парой пил устанавливается пластиковая шайба (можно вырезать из любой полимерной пластины). Такая прокладка будет предотвращать сцепление пил во время работы. По бокам режущий орган укрепляется шайбами или заваривается. К оси приделывается шкив. И в целом режущий орган готов.

Измельчитель для кости Ж9-ФИС

Силовая рама сваривается из 4 уголков. К одному краю крепится ось с пилами. Для этой цели используются подшипники, установленные в зажимы, которые крепятся к раме сваркой или болтами. Сверху на режущий агрегат устанавливается кожух. Делается он из листовой стали. Три стенки располагаются в вертикальном положении, а четвертая имеет небольшой уклон к основанию рамы. Сверху на кожух надевается бункер, который также изготавливается из листовой или оцинкованной стали. Крепится бункер к кожуху болтами для простоты обслуживания.

Дальше на раме фиксируется двигатель. На шкив надевается диск ременной тяги и крепится к диску двигателя. Для удобства систему можно оборудовать системой управления или тумблером. Таким образом получается свой измельчитель для твердого сырья. Подходит для переработки веток, свеклы, костей, отходов пищевой сферы.

moezerno.ru

видео-инструкция по монтажу, особенности мобильного бензинового, самодельного оборудования для древесных материалов, дробилок, машин, , чертежи, цена, фото

Все фото из статьи

Проблема утилизации древесных отходов остро стоит перед многими дачниками. Наиболее оптимальным ее решением является измельчитель древесины, способный превратить любые ветки в стружку, которую потом можно отправить в компостную яму. Конечно, оборудование для измельчения древесины стоит очень дорого, однако, его можно сделать самостоятельно, собственно этой теме и посвящена данная статья.

Самодельный измельчитель для древесины

Общие сведения

Машина для измельчения древесины позволяет забыть о необходимости разжигать костры, чтобы спалить обрезанные ветки деревьев, ботву, корни, стебли и пр. С ее помощью можно быстро переработать все эти отходы в щепки и стружку, которые являются отличным материалом для компоста или даже топливом для твердотопливных котлов.

Таким образом, самодельные измельчители древесины позволяют решить сразу несколько задач:

• Утилизация мусора;
• Экономия места на участке;
• Обеспечение материалом компостной ямы;
• Запас топлива на зиму;

Дробилка для измельчения древесины своими руками делается довольно просто, при этом не понадобится ничего изобретать. Нужно лишь в точности воссоздать конструкцию по имеющимся чертежам и схемам.

Переработка веток покупным измельчителем

Устройство измельчителя

Прежде чем приступить к работе, необходимо разобраться, как устроены измельчители древесины и древесных материалов. В противном случае собрать машину просто не получится.

Конструкция предельно простая, и состоит из следующих элементов:

• Рама;
• Двигатель;
• Вал с режущими элементами;
• Приемный отсек;
• Защитный кожух.

Следует отметить, что механизм в сборе достаточно тяжелый, особенно это касается бензиновых измельчителей. Поэтому лучше его выполнить на двухколесной базе, чтобы без особого труда перемещать по участку. (См также статью Ввод электричества в деревянный дом: особенности.)

Принцип работы аппарата следующий:

• Двигатель через цепную или ременную передачу вращает вал с режущими элементами.
• При попадании древесных отходов в приемный короб режущие элементы рубят их, превращая в мелкие щепки.
• Далее щепки перемещаются в корпусе и выходят с другой стороны устройства.

В целом измельчитель дерева напоминает обычную мясорубку.

Бензиновый двигатель

Изготовление измельчителя

Выбор двигателя

Прежде чем приступить к работе, нужно определиться с силовым агрегатом, на основе которого будет собрана машина. Для садового измельчителя можно использовать следующие типы двигателя:

Тип	Описание
Бензиновый	Позволит измельчать толстые ветки, к тому же аппарат независим от электричества. Однако, конструкция несколько более сложная в исполнении.
Электрический	Аппарат получается более компактным, легким и простым в управлении, однако может измельчать лишь ветки небольшой толщины.

Выбор зависит исключительно от собственных потребностей, к примеру, если нужен мобильный измельчитель древесины, то следует отдать предпочтение бензиновому двигателю. Если же задача машины будет сводиться к утилизации тонких веток, ботвы и пр., целесообразней собрать конструкцию на электрическом двигателе, которая является наиболее распространенной среди дачников-огородников.

Обратите внимание!
Двигатель мощностью в 3-4 кВт может перемалывать ветки толщиной в 4 см, благодаря чему аппарат можно использовать не только для огорода, но и для сада.
Если установить менее мощный двигатель, к примеру, 1,5 кВт, то он сможет измельчать лишь древесные отходы толщиной не более 2 см.

Электродвигатель

Чертежи

После выбора двигателя следует подготовить чертежи измельчителя древесины своими руками. На этом этапе, соответственно, нужно определиться с типом конструкции агрегата, которых существует довольно много.

В качестве примера рассмотрим изготовление компактного дискового устройства, которое проще всего изготовить самостоятельно, не обладая сложным оборудованием и какими-либо специальными знаниями. По этой причине дисковые аппараты пользуются наибольшей популярностью среди дачников. (См. также статью Деревянный забор штакетник: особенности.)

Ниже приведены готовые чертежи, которые при необходимости можно подкорректировать по своему усмотрению.

Чертеж дискового измельчителя

Также довольно распространенной является конструкция с дисковыми пилами в качестве ножей. Она также довольно простая в исполнении, но при этом достаточно эффективная.

Схема режущего элемента на основе дисковых пил

Детали

Чтобы изготовить своими руками дисковый измельчитель понадобятся следующие детали:

• Электродвигатель;
• Профильная труба;
• Лист металла для создания диска;
• Листовой металл толщиной 2 мм для создания приемного отсека и защитного панциря.

Цена всех этих деталей вполне доступная, причем приобрести их можно на рынке автозапчастей или в магазине сельскохозяйственной техники.

Что касается оборудования, то для сборки устройства понадобится:

• Сварочный аппарат;
• Болгарка;
• Электродрель.

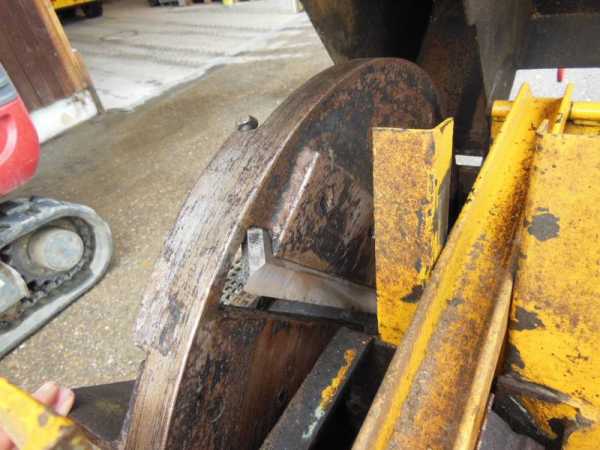

Режущий элемент дискового измельчителя

Итак, инструкция по изготовлению данной конструкции выглядит так:

• Вначале выполняется каркас из профильной трубы.
• Далее к каркасу следует приварить ось, на которую можно будет надеть колеса.
• Затем внутри каркаса устанавливается двигатель.
• За двигателем располагается отражающий щит с отверстием для вала.
• После этого в диске нужно выполнить несколько небольших прорезей для фиксации ножей.
• Затем нужно собрать диск и установить его на вал.
• Далее из листового металла следует сделать кожух с приемным отсеком и установить его на измельчитель.

На фото — пример готового дискового измельчителя древесины

• В завершение работы к раме следует приварить ручку, что позволит удобно перемещать аппарат по участку.

На этом процесс изготовления устройства завершен. Осталось подключить его к электричеству и проверить в действии.

Совет!
Ножи для аппарата можно выполнить из автомобильных рессор.
Для этого нужно отрезать пластинки подходящей длины, заточить и выполнить в них отверстия для крепления к диску.

Самодельный бензиновый измельчитель

По такому же принципу можно сделать бензиновый измельчитель древесины. Единственное, он получится более габаритным. Кроме того, на ручке следует выполнить элементы управления двигателем.

Вывод

Имея опыт работы с металлом, не составит труда самостоятельно сделать измельчитель для древесных отходов. Если же подобного опыта нет, то основные детали можно заказать в слесарной мастерской. Однако, в любом случае все затраты и хлопоты несравнимы с пользой, которую несет этот агрегат.

Ознакомиться с некоторой дополнительной информацией по озвученной теме можно из видео в этой статье.

rubankom.com
