Газовые горелки для котлов отопления – виды и принцип работы

Содержание:

  1. Классификация и предъявляемые требования
  2. Разновидности газовых горелок
  3. Обслуживание

Самая эффективная система отопления, основанная на использовании природного газа. Она простая, удобная, не требующая особых расходов в процессе обслуживания. Но чтобы показатели эффективности были на самом деле высокими, необходимо, чтобы газ, подаваемый на горелку, обладал определенной концентрацией. В чистом виде он сгорает не полностью, а вот смешанный в определенной пропорции с воздухом, он будет сгорать до конца. Такую пропорцию могут обеспечить современные газовые горелки для котлов отопления.


Спонсорская ссылка.

Организация ООО СП «Энергосервис» предлагает рефрижераторные и адсорбционные осушители сжатого воздуха для компрессора от компаний Chicago Pneumatic и Pneumatech.


Классификация и предъявляемые требования

Начнем со второй позиции, то есть с требований, которые сегодня предъявляются газовым горелкам для котлов.

  • В первую очередь с их помощью необходимо точно смешивать воздушно-газовую смесь. Именно это и есть их главное предназначение. В этом плане производители прикладывают все усилия, чтобы добиться стопроцентного результата. В современных горелках присутствуют новейшие разработки и технологии, которые повышают эффективность сгорания природного газа по максимуму.
  • Эти устройства должны легко монтироваться и легко сниматься. Никаких лишних мудреных креплений. Все просто и надежно.
  • Высокая долговечность. Скажем так, пока работает сам газовый котел, должна работать и его горелка. При этом качественные показатели со временем не должны изменяться. Вот почему эти агрегаты изготавливаются из высококачественных материалов.
  • Они должны соответствовать требованиям санитарно-гигиенических норм. Особое внимание бесшумной их работе.
  • В настоящее время производители предлагают так называемые комбинированные конструкции, которые могут работать на различных видах топлива.
    К примеру, газ-солярка, магистральный газ-сжиженный газ. И даже здесь присутствуют некоторые требования. Одно из них – быстрый переход от одного вида топлива к другому.
  • Не последнее место будет занимать такой показатель, как малотоксичность выбросов от сгорания топлива. Инженеры и конструкторы добиваются снижения данного показателя за счет изменения конструкции горелки, в которой соотношение газ-воздух будет оптимальным. Именно это и будет влиять на снижение токсичности выбросов. Кстати, под токсичностью понимается количество монооксида углерода (угарный газ) и окиси азота в продуктах сгорания топлива. Чем их больше, тем хуже окружающей природе.

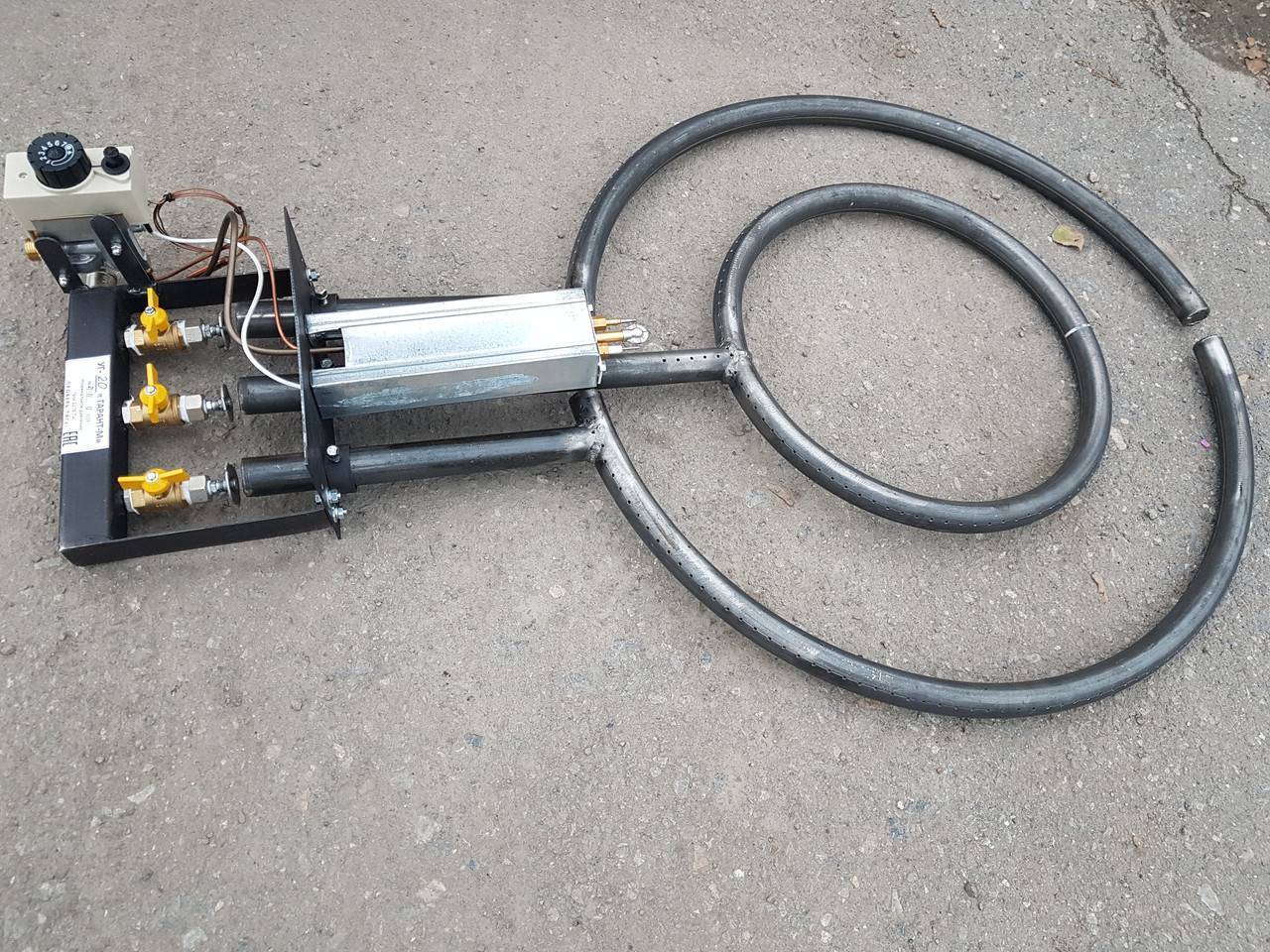

Горелка с автоматикой

Разновидности газовых горелок

В настоящее время производители используют в газовых котлах всего лишь два варианта:

  1. Атмосферные горелки.
  2. Вентиляторные.

Давайте рассмотрим каждую позицию по отдельности и определимся, какая из них лучше, и в каких условиях лучше использовать ту или другую.

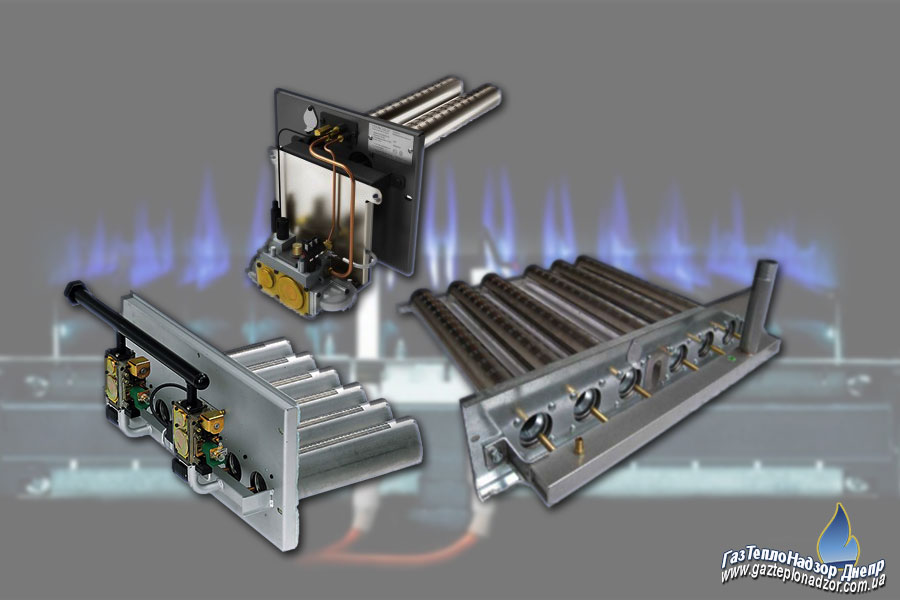

Атмосферная горелка

Принцип работы такой горелки достаточно прост. По газовой трубе топливо попадает в горелку. В ней есть прорезь (эжектор), которая регулируется прижимной гайкой или специальной заслонкой. Через эту прорезь вместе с газом в горелку поступает воздух. Так происходит образование воздушно-газовой смеси. Открывая больше прорезь, можно увеличить подачу кислорода, закрывая ее, соответственно подача уменьшается. Вот таким простым способом вручную можно регулировать степень сжигания топлива.

Атмосферная модель

Воздушно-газовая смесь после этого попадает в саму горелку и через небольшие отверстия поступает в камеру сгорания, где и сжигается. Количество отверстий будет зависеть от формы самой горелки и размеров камеры сгорания. Самое главное, что образующиеся небольшие факелы, которые выступают из отверстий, не создают большого давления, поэтому топливо сгорает равномерно и эффективно. Чем больше давления, тем вероятность снижения эффективности увеличивается.

Поэтому производители стараются увеличить число отверстия за счет уменьшения их диаметра.

Внимание! Газовые горелки этого типа по принципу действия очень похожи на устройства, которые применяются в промышленных подовых установках. Многие специалисты считают, что данная конструкция очень эффективна и проста, с большой степенью надежности. Вот почему ее часто используют и в дешевых моделях газовых котлов, и в дорогих.

Многие домашние мастера, которые занимаются изготовлением газовых котлов, используют в их конструкции именно атмосферные горелки. Причина одна – простота изготовления и дешевизна изделия.

Вентиляторные

Это приспособление работает по совершенно другому принципу. Здесь используется принудительное нагнетание воздушной массы, к тому же пропорции смеси выдерживаются более точно, так что сжигание топлива происходит более эффективно. Обычно такие горелки устанавливаются в газовых котлах с закрытой камерой сгорания, где можно проводить надув. Если в атмосферных горелках смешивание природного газа и воздуха происходит в начале устройства, то есть, на входе, то в вентиляторных аналогах смешивание происходит на выходе в камеру сгорания. Это значительная отличительная черта.

Вентиляторная модель

Обычно такие горелки устанавливаются на котлах, которые комплектуются автоматикой с высокой степенью автоматизации. И чаще всего такая горелка представляет собой целый мини блок, в который входят:

  • Фильтр для газа, с его помощью топливо проходит дополнительную очистку.
  • Специальное реле, которое реагирует на скачки давления в магистрали. С его помощью можно отключить подачу газа и сам вентилятор. Или, наоборот, включит всю систему, если давление нормализовалось.
  • Редуктор. Этот аппарат отвечает за стабилизацию давления на выходе из горелки. В независимости от того, какое давление в магистрали, в горелке оно будет определенным, необходимым для эффективного сжигания топлива.
  • Регулятор, с помощью которого регулируется подача газа.
  • Регулятор, с помощью которого регулируется давление газа.
  • Реле, которое регулирует работу самого вентилятора. При остановке надува реле посылает сигнал на клапан, который перекрывает подачу топлива на газовую горелку.

Моноблок

Из всего вышесказанного можно сделать одно очень важное заключение – вентиляторные горелки являются энергозависимыми агрегатами. А так как во многих загородных поселках проблемы с постоянной подачей электроэнергии стоят актуально, то можно дать один совет: устанавливая именно этот вариант, позаботьтесь об обеспечении котла дополнительным источником электричества. К примеру, установите ИПБ для газового котла.

Есть у данного типа горелок один положительный момент. Настраивать их нет необходимости. В конструкции прибора установлен сервопривод, который контролирует расположении заслонки. С ее помощью открывается прорезь, через которую воздух поступает в горелку. То есть, сервопривод до точности контролирует необходимое количество кислорода.

Иногда владелец дома хочет поменять атмосферную горелку на вентиляторную. Сделать это непросто, особенно своими руками, даже и не пытайтесь. Во-первых, придется точно рассчитать размеры и мощность прибора. Во-вторых, правильно и грамотно его установить. А с этим может справиться только специалист.

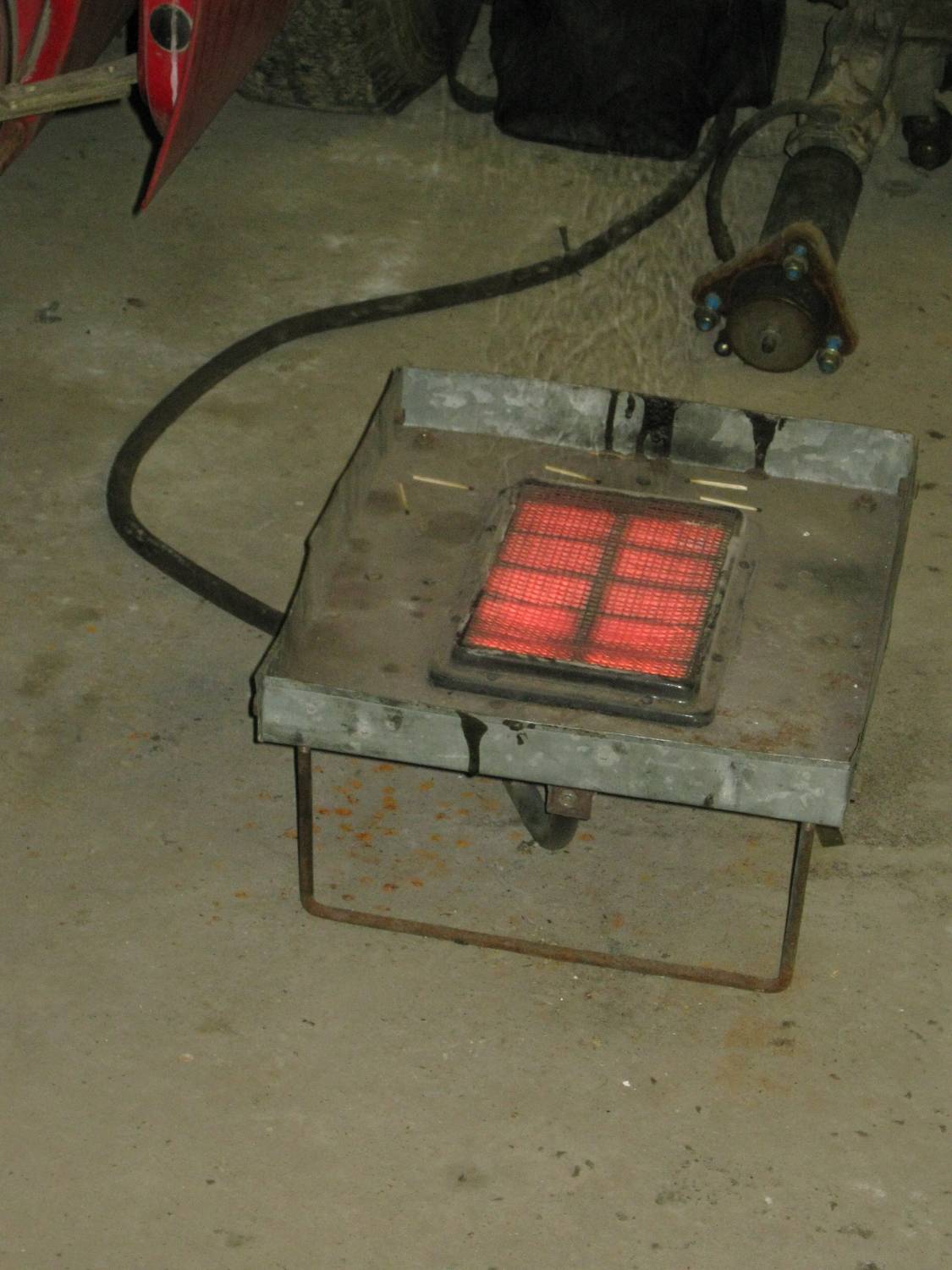

Плоская горелка

Обслуживание

Неважно, какого типа горелка установлена на вашем газовом котле: заводская или самодельная. Специалисты обращают внимание, что с небольшой периодичностью ее необходимо чистить. Некоторые советуют проводить продувку, но учтите, что эти приборы предназначены для работы на природном газе с давлением не выше 0,15 бара на выходе. И если для продувки использовать компрессор, которые нагнетает воздух до 6-10 бар, то есть большая вероятность, что можно просто горелку вывести из строя. Поэтому будьте предельно внимательными.

Оптимальный вариант – газовую горелку промыть и высушить. Но в любом случае ее придется снимать, по-другому хорошо ее очистить, просто не получится.

И последнее. Неважно, какого типа горелку вы используете в газовом котле для отопления, важно правильно ее настроить или задать параметры настройки. Именно от этого будет зависеть качество создаваемой воздушно-газовой смеси, ее точные пропорции. А, соответственно, и эффективность сгорания самого топлива.

Не забудьте оценить статью:

Газовые горелки для котлов отопления: устройство, виды, правила выбора

Большинство владельцев частных домов при выборе способа обогрева отдают предпочтение газовому горючему. Решение в пользу голубого топлива объясняется тем, что этот вид энергоносителя относится к наиболее доступным и дешевым. Надежность функционирования оборудования напрямую зависит от таких важных элементов, как газовые горелки для котлов отопления.

Содержание

  1. Конструкция и принцип работы
  2. Разновидности горелок
  3. Достоинства и недостатки
  4. Правила выбора
  5. Особенности обслуживания
  6. Самостоятельное изготовление

Конструкция и принцип работы

Конструкция газовой горелки для отопительного котла

Полное сжигание газа и получение максимальной тепловой отдачи возможны лишь при условии его смешивания с кислородом. Высококачественная смесь при сгорании образует бесцветный факел с синим оттенком, в центре которого развивается максимальная температура. Получить его удается только при хорошей горелке, состоящей из следующих обязательных элементов:

  • форсунка с эжектором;
  • топливник;
  • датчик контроля факела;
  • автоматический узел, контролирующий температуру.

Принцип работы современных газовых горелок заключается в том, что топливо из баллона попадает в форсунку, а затем в эжектор. Из-за высокой скорости подачи в этом месте образуется разряжение, что приводит к притоку воздуха и его смешению с газом. Далее образовавшаяся смесь по системе трубок отводится в топливник, где поджигается посредством электрической искры.

Разновидности горелок

Одноступенчатая газовая горелка

Котлы и горелки классифицируются по целому ряду признаков:

  • область применения;
  • тип топлива – сжиженный и природный газ;
  • развиваемое рабочее давление и размеры форсунки;
  • тип регулировки подачи топлива.

В соответствии с областью применения горелки предназначаются для установки в котлы промышленного и бытового класса. В оборудовании первого типа используются инжекторные горелки с наддувом от встроенного вентилятора. Его заявленная мощность находится в диапазоне от 120 до 250 кВт. У бытовых моделей отопительных агрегатов указанный показатель не превышает 120 кВт. В этих образцах монтируются горелки атмосферного типа – без принудительного наддува.

Двухступенчатая горелка

Разница между горелками проявляется и в развиваемом рабочем давлении, а также в их форсуночных размерах. В современных бытовых конструкциях применяются универсальные модели, способные работать с различными сортами газа. По этому признаку также выделяют диффузионно-кинетические и инжекторные образцы горелок с частичным или полным смешением компонентов. По способу регулировки факела эти устройства делятся на следующие виды:

  • одноступенчатые однорежимные;
  • двухступенчатые с двумя режимами работы;
  • с модулированной регулировкой.

Одноступенчатые устройства автоматически включаются при необходимости дополнительного подогрева теплового носителя, после достижения нужной температуры они выключаются. Двухступенчатые горелки способны функционировать в 2-х режимах: на полную мощность или только на ее небольшую долю (40%). После достижения теплоносителем фиксированной температуры газовый клапан прикрывается, после чего горелка продолжает работать с пониженной мощностью.

Модулированные устройства работают в большом диапазоне мощностей, изменяемых от 10 до 100 процентов.

Горелка с наддувом позволяет получить газовую смесь, которая быстро разжигается

К достоинствам узлов относят:

  • длительные сроки эксплуатации;
  • бесшумное поджигание рабочей смеси;
  • полная утилизация продуктов сгорания;
  • безопасность использования;
  • автоматизация процесса управления розжигом котла.

Недостатки этих механизмов рассматриваются с привязкой к их конкретному исполнению. Специализированные модели горелок с наддувом вентилятором отличаются повышенной шумностью, что вынуждает устанавливать котел в отдельном помещении. Атмосферные аналоги не позволяют получить качественную смесь, что сказывается на эффективности розжига.

Правила выбора

Газовую горелку необходимо выбирать по размеру форсунок — для природного или баллонного газа

При выборе подходящего типа газовой горелки основное внимание обращается на ее технические характеристики:

  • размеры форсунки;
  • метод подачи топлива;
  • способ смешивания газа с кислородом и регулирования состава смеси;
  • совместимость с другими моделями котлов;
  • наличие автоматики, управляющей работой горелки.

Среди заслуживающих внимания моделей выделяются изделия марки КЧМ, широко применяемые в модернизированных котельных агрегатах. Они имеют три форсунки, управляемые посредством автоматики, и устанавливаются обычно в котлах типа Контур.

При подборе надежной и удобной в обслуживании газовой горелки для котлов отопления с автоматикой внимание обращается и на устройство ее розжига. Последний должен происходить без хлопков и подобных ему посторонних звуков. На уровень шумности работы во время розжига заметно влияет конструкция камеры сгорания. В процессе оценки надежности выбираемой модели внимание обращается на степень безопасности пользования устройством.

Особенности обслуживания

В газовой горелке собирается накипь, которую необходимо удалять регулярно

Газовые горелки, подобно другим узлам, работающим в условиях высоких температур, нуждается в регулярном уходе и обслуживании. В соответствии с действующими нормативами во время функционирования газового оборудования запрещены любые вмешательство в его работу, в том числе с профилактическими целями. Сделать это можно только после остановки текущего процесса и полного затухания пламени в камере сгорания.

Порядок подготовки системы к техобслуживанию:

  1. Перекрывается газовая магистраль, после чего котел отключается от энергоснабжения.
  2. Узел демонтируется со своего рабочего места.
  3. Форсунка очищается от нагара, скопившегося на зажигательных электродах.
  4. Проводится чистка рабочей камеры.

При необходимости меняется фильтр, установленный на газовом клапане.

Самостоятельное изготовление

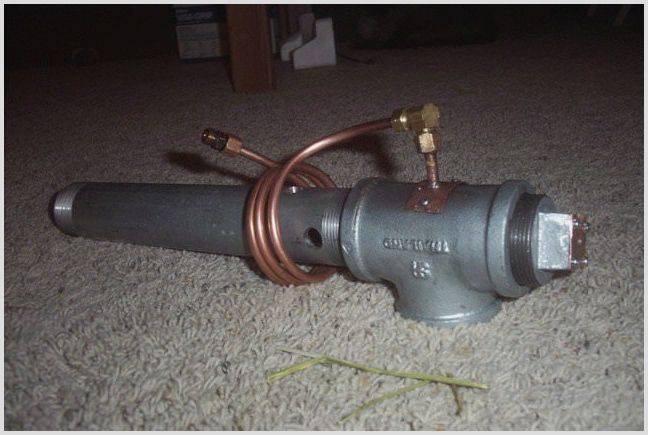

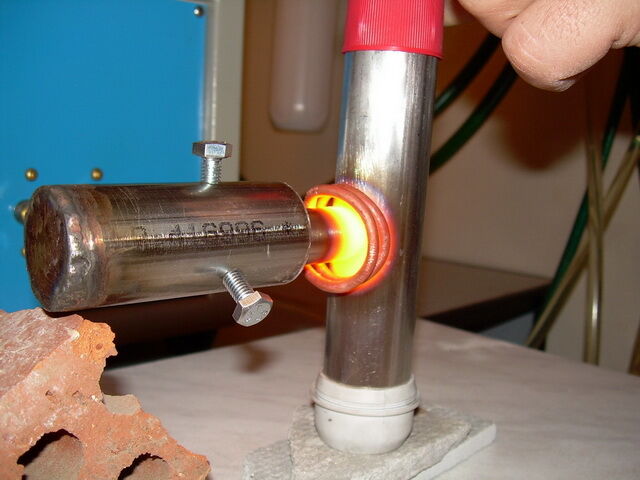

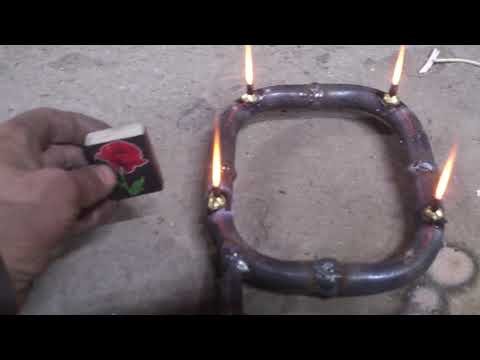

Самодельная горелка для котла — пока еще без корпуса

Порядок изготовления горелки рассмотрен на примере твердотопливного котельного агрегата. Для самостоятельной сборки лучше всего подходит типовой вентиль от кислородного баллона с обозначением ВК-74. Рабочие операции по его изготовлению проводятся в следующей последовательности:

  1. Дорабатывается выходной патрубок путем оснащения его штуцером для соединительного шланга пеллетного котла.
  2. На ответной части, подключаемой к газовому баллону, монтируется жиклер, снятый со старой паяльной лампы.
  3. К колпаку с патрубком приваривается стальная трубка длиной порядка 100 мм (со стенками толщиной в 2 мм).
  4. Между соплом и колпачком оставляется зазор в 1,5 см, предназначенный для доступа кислорода.
  5. Для удобства монтажа к колпачку сначала крепятся 3 проволочных направляющих, задающих величину зазора.

В результате получается самодельная горелка, к которой подбирается подходящий корпус, позволяющий надежно закрепить ее. На заключительном этапе получившаяся конструкция устанавливается в камеру сгорания котла.

Магазин Simond – Двойная горелка

Посмотреть как Сетка Список

Позиции 1–12 из 14

Страница

  • Вы сейчас читаете страницу 1
  • Страница 2
  • Страница Следующий

Показывать

12 24 36

на страницу

Сортировать по Позиция наименование товара Цена Установить нисходящее направление

Посмотреть как

Сетка Список

Позиции 1–12 из 14

Страница

  • Вы сейчас читаете страницу 1
  • Страница 2
  • Страница Следующий

Показывать

12 24 36

на страницу

Сортировать по Позиция наименование товара Цена Установить нисходящее направление

Магазин по

Варианты покупок

Марка

  1. Саймонд 13 элемент

обзор трех лучших конструкций

Покупка дорогостоящего оборудования для организации отопления в редко посещаемой даче, бане или маленьком домике не всегда целесообразна. Особенно неразумно, если за загородным имуществом нет постоянного присмотра и не установлена ​​охранная сигнализация. Что делать, если периодически все-таки требуется подогрев?

С отоплением вполне успешно справится самодельный газовый котел, собранный из подручных материалов или бывших в употреблении агрегатов. Самодельное устройство может стать предметом гордости владельца. Проявить мастерство поможет сооружение газовой конструкции.

В предложенной нами статье подробно описаны этапы сборки и модернизации газовых установок, способных адекватно отапливать частные дома. Мы привели в пример самые популярные, проверенные на практике варианты самоделок. Наши советы обеспечат домашним мастерам успех в нелегком деле.

Содержание статьи:

  • Стоит ли спроектировать газовый котел самостоятельно?
  • Процесс изготовления атмосферной газовой горелки
  • Установка газовой горелки в твердотопливный котел
  • Варианты самодельного газового котла
    • №1: Самодельная газовая колонка
    • №2: Устройство газовой плиты
    • №3: Изготовление пиролизного котла
  • Выводы и полезное видео по теме

Стоит ли спроектировать газовый котел самостоятельно?

Разбор вариантов изготовления газового котла своими руками начнем с того, что перерабатываемое ими топливо относится к категории токсичных и взрывоопасных. Газ легко воспламеняется. Малейшие просчеты в конструкции и реализации самоделки могут обернуться серьезными разрушениями, причинением вреда здоровью, утратой имущества.

Поэтому не рекомендуем разрабатывать модель газового котла людям, не имеющим технического образования со специализацией в области проектирования газового оборудования. Да, часто опытные газовики не возьмутся за такой проект.

Фотогалерея

Фото

Газ – популярный вид топлива, привлекающий доступностью, дешевизной и минимальным ущербом для окружающей среды. Однако при неграмотной эксплуатации и нарушении правил техники безопасности это самый опасный вид топлива для котлов

Если утрировать представлять конструкцию газового котла, то это газовая горелка, устанавливаемая в стальном или кирпичном здании. Размещают его под теплообменником, по которому проходит теплоноситель, чаще всего вода

В простейшей схеме металлический бак размещается на газовой горелке или в зоне ее действия. К нему присоединяются трубы подвода теплоносителя к отопительным и обратным приборам

Корпусом самодельного газового котла может быть использованный газовый баллон, толстостенная металлическая бочка, кирпичная или металлическая печка, освобожденная от золы кастрюля и решетка

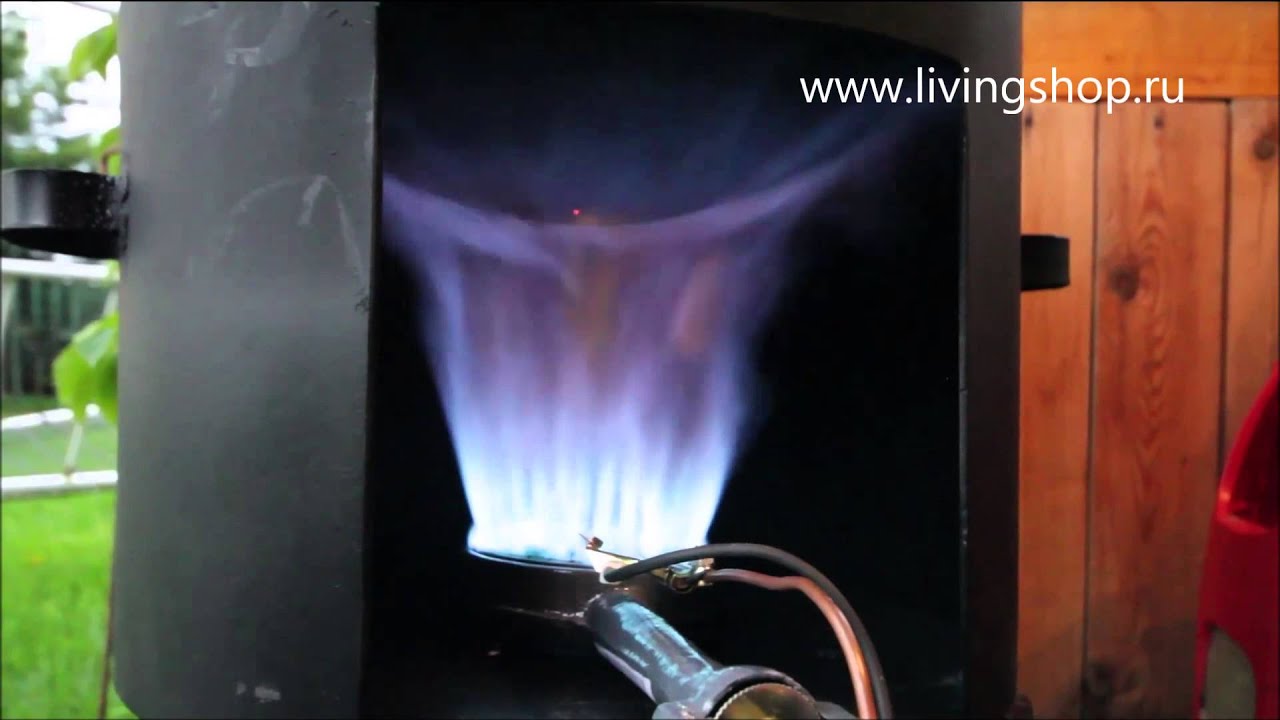

Пламя атмосферной газовой горелки

Установка газовой горелки в стальной корпус

Нагрев воды в металлическом баке

Газовый котел из б/у газового баллона

Оптимальным решением по праву считается:

  • Переделка твердотопливной модели в газовый котел путем установки газовой горелки в топку;
  • Усовершенствование бывшего в употреблении, но функционального агрегата с акцентом на использование в отопительном контуре. Дополнение заводской модели приборами для обогрева и стимуляции движения;
  • Производство пиролизного котла – оборудования, вырабатывающего газообразное топливо в результате переработки твердого топлива на начальной стадии. На вторичном этапе газ, выделяющийся при горении дров, сжигается в дополнительной топке.

Если у вас все же есть желание досконально изучить вопрос и изобрести вариант самодельного газового котла для автономного отопительного прибора в частном доме, готовьтесь к буквальному «переживанию агонии». Вам предстоит получить разрешения и подтверждение безопасности изобретения в ряде государственных надзорных органов.

Самостоятельному мастеру потребуется:

  • Проверить котел на соответствие требованиям безопасности и получить подтверждающий или опровергающий документ.
  • Получение разрешений Гостехинспекции, Пож инспекции МЧС и ГорГаза .
  • Подать заявку на получение патента и сертификата , разрешающих производство в единичном или непрерывном исполнении.

Этот пусть немногочисленный, но довольно внушительный список способен отбить у народа желание выдумывать всякие доки. Однако он не сможет утолить желание модернизировать существующий агрегат за счет установки модулей горелок, собранных на заводе. Улучшение легко сочетает эксплуатационную безопасность с повышенной эффективностью.

Важнейшим рабочим элементом газового оборудования является горелка. Его установка превратит любой котел в нужный нам тип теплоносителя и горячей воды для хозяйственно-бытовых нужд.

Зажженный запальник нагревает рабочую часть термопары, которая со временем начинает генерировать ток. Заряд поступает в катушку газового клапана, он действует как электромагнит и намагничивает шайбу, закрывающую газовый тракт

В зависимости от способа подачи воздуха для горения в камеру сгорания горелки делятся на две основные группы:

  • Атмосферный. Устанавливаются в открытые камеры сгорания. В них свободно всасывается воздух из помещения, в котором находится котел.
  • Вентилятор (струйный). Закрытыми камерами сгорания оснащаются такие модели, в которые принудительно нагнетается воздух с захватом на улице. Для отвода дымовых газов им нужен коаксиальный дымоход и вентилятор.

Выдувные конструкции слишком сложны для домашнего творчества. Их проще и выгоднее купить. Ведь приобретение всех регулировочных и предохранительных устройств для работы вентиляторной горелки может обойтись дороже, чем покупка модуля в готовом к установке виде.

Фотогалерея

Фото

По типу действия газовые горелки делятся на атмосферные и вентиляторные. Они продаются в виде готовых к установке блоков с системами управления и безопасности.

В атмосферных горелочных устройствах для газовых котлов имеется от 1 до 4 (и более) горелочных коллекторов. Мощность горения зависит от того, сколько коллекторов задействовано в данный момент.

Передняя панель атмосферной горелки должна иметь отверстия для поступления воздуха в камеру сгорания

Закрытые камеры сгорания котлов с турбонаддувом оборудуются дутьевыми горелками. Они более безопасны в эксплуатации, но гораздо сложнее в исполнении.

Возможна установка горелки старого образца для установки в самодельный газовый котел, если она не повреждена, не забита и каналы подачи газа герметичны

Конечно, лучше установить новую газовую горелку с системы регулирования и безопасности в самодельном газовом агрегате

Упрощенный вариант блока горелок предполагает подачу газа в камеру сгорания через щелевые форсунки. Там он смешивается с воздухом, в результате чего сгорает и нагревает теплообменник

В атмосферных горелках с круглыми и щелевыми соплами давление подаваемого газа практически никак не регулируется. однако это самый простой вариант для самодельной горелки

Передняя сторона блока горелок

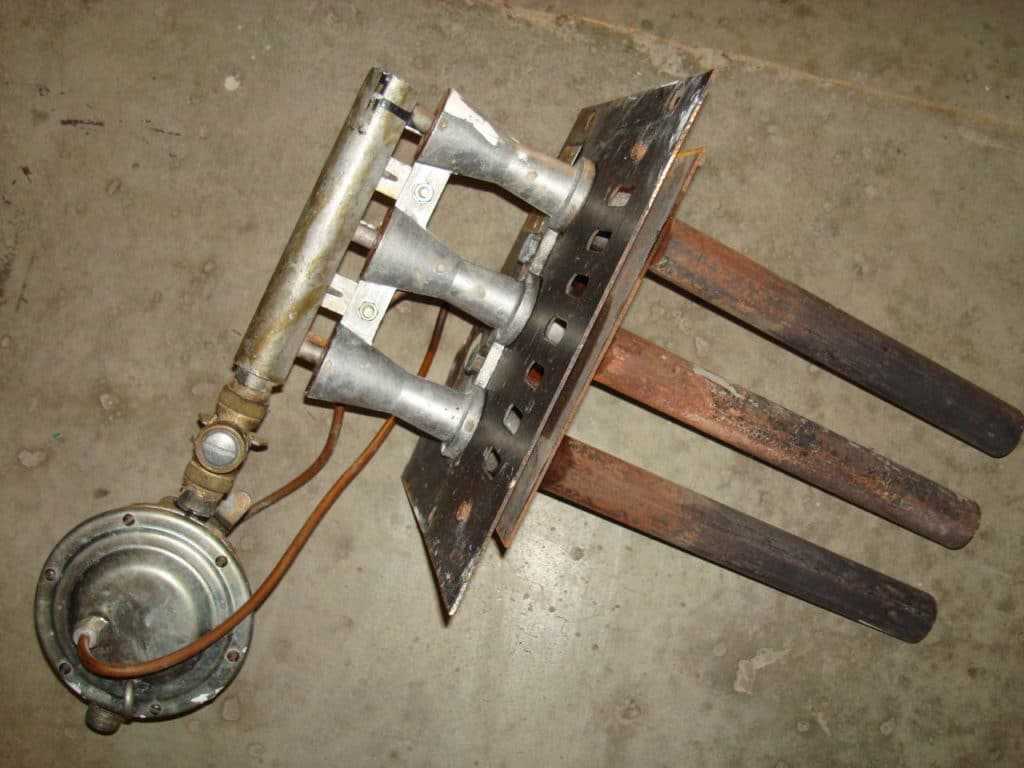

Блок для газового котла с двумя горелками

Блок атмосферный печной

Горелка газовая закрытая камера

Горелка кованая

Горелка газовая круглая с медными форсунками

Газоблок с щелевыми соплами

Круглые сопла блока газовых горелок

Также желательно приобрести атмосферную горелку, но можно сделать и самую простую разновидность своими руками. Ниже рассмотрим, как и из чего его можно собрать.

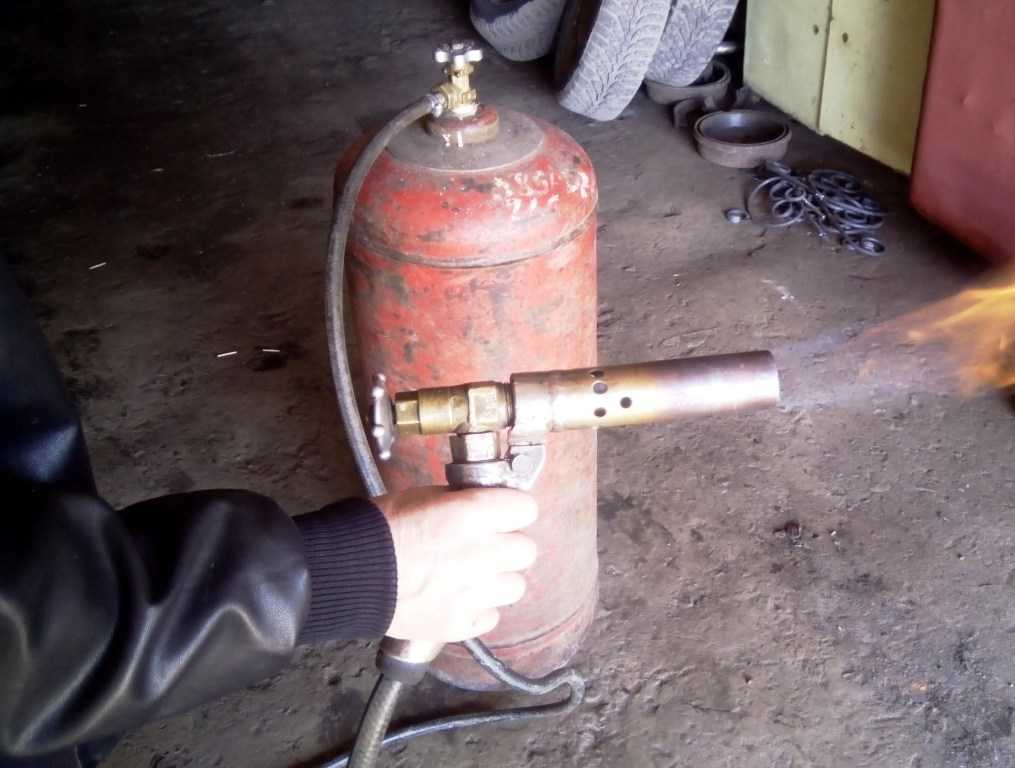

Процесс изготовления горелки атмосферного газа

Горелку атмосферного типа построить проще, так как она конструктивно намного проще вентиляторного аналога. Самый характерный и самый известный большинству россиян пример – горелочный блок в газовых колонках старого образца. В его конструкции нет летучих элементов, заставляющих газ и воздух смешиваться в необходимых пропорциях.

Воздух всасывается в камеру с модулем атмосферной горелки самопроизвольно по мере необходимости. Продукты переработки голубого топлива естественным образом удаляются через стандартный дымоход из-за наличия тяги. Вся работа заключается в сооружении коллектора с газовыми форсунками, через которые будет поступать газ с нужной скоростью.

Если вы хотите построить газовую горелку своими руками, то за основу лучше взять продукцию заводского изготовления, а точнее чертеж в ее техпаспорте с размерами и обозначением элементов конструкции

Для изготовления горелки своими руками для оснащения газового котла отопления вам потребуются:

  • Клапан серии ВК-74. Обычно используется на кислородных баллонах, рассчитанных на максимальное давление 20 МПа. В комплекте должна быть накидная гайка 3/4″, с помощью которой можно герметично соединиться с трубой подачи газа или шлангом. Клапан будет служить опорным основанием для фиксации насадки.
  • Крышка сопла. Устройство удержит дозатор газа и сформирует узкую струю. В верхней части крышки просверливается отверстие, в которое будет помещена насадка. Основание навинчивается на клапан.
  • Форсунка. Лучше покупать в готовом виде с расчетом на подачу магистрального газа или сжиженной газовой смеси. У насадок отличается диаметр выхода. Вместо насадок для котлов можно использовать насадку от газовой горелки.
  • Самодельный инжектор. Изготовлен из стальной трубы с толщиной стенки до 2 мм. Потребуется кусок трубы длиной около 10 см.
  • Пьезоэлектрический элемент. Устанавливается по желанию, хотя можно обойтись и без него. Самоделку можно поджечь спичками.

Все вышеперечисленные элементы собираются в основном сваркой. Поэтому очень пригодятся самодельные навыки и минимальные знания в сварке. Однако там, где возможна многопоточность, она должна оставаться приоритетной.

Канал подачи газа должен быть безупречным и герметичным, так как от его состояния зависит безопасность. Между входом газа в устройство и форсункой должно быть выдержано расстояние 10 см для смешивания топлива с воздухом.

Галерея изображений

Фото

Сделать даже самую простую атмосферную горелку своими руками имеет смысл, если она нужна для оснащения котла нестандартных размеров

В самодельных газовых горелках процесс горения практически не контролируется, нет устройств прерывания пламени на случай рискованной ситуации

Помимо необходимости постоянно следить за самодельным газовым котлом в процессе эксплуатации, еще сложно регулировать подачу газа. В какой-то степени эту проблему решит редуктор на выходе из газового баллона

Существенным недостатком атмосферных горелок является сжигание кислорода в помещении, в котором находится оборудование. Учитывая, что за работой самоделки нужно постоянно следить, она небезопасна для здоровья владельца

Крупногабаритная газовая горелка

Процесс горения газовой горелки

Атмосферный розжиг горелки

Горение кислорода в помещении

Остается для дома прорабу придумать, как закрепить самодельную газовую горелку в топке отработанной печи или в топке бывшего дровяного котла. Следует отметить, что для притока воздуха нужно оставить возможность. В камеру должен регулярно поступать воздух, для чего в дверце необходимо прорезать круглые или продольные отверстия.

Не забывайте, что вышеописанный вариант сложно назвать безопасным устройством газоснабжения. В конструкции отсутствует автоматика, прерывающая работу котла в случае задувания или нестабильного пламени. Владельцы не смогут регулировать напор и расход газа, ведь ни об удобстве, ни об экономии не может быть и речи.

Установка газовой горелки в твердотопливный котел

После основательного размышления и реальной оценки своих возможностей, большинство домашних мастеров все-таки отдают предпочтение модернизации, предварительно обрабатывая дрова или уголь. Они просто поставили заводскую газовую горелку в свою печь.

Для обустройства загородного участка можно приобрести твердотопливный агрегат, который можно переоборудовать на газ. Например, печь Теплодар, в которую вмонтирована газовая горелка

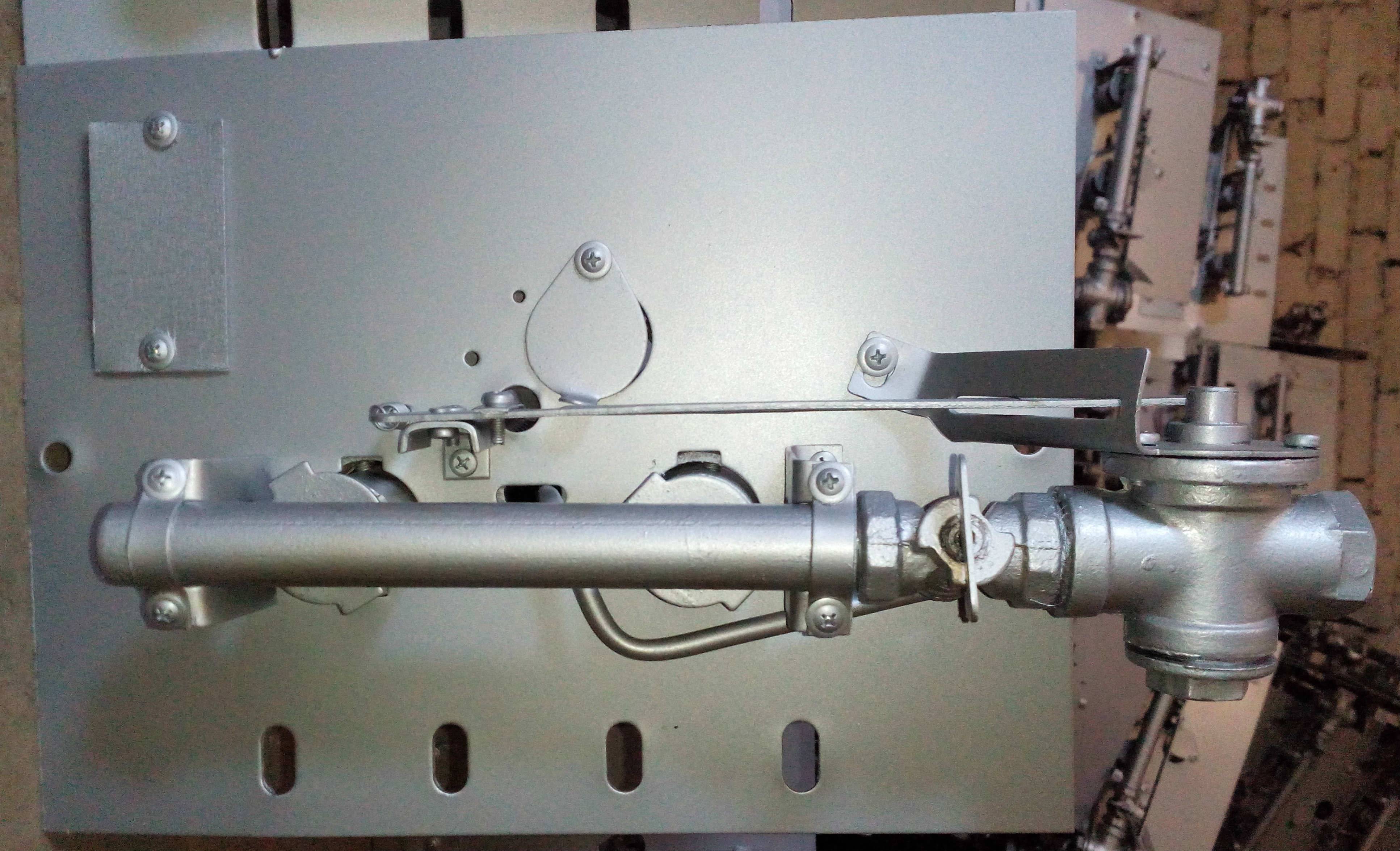

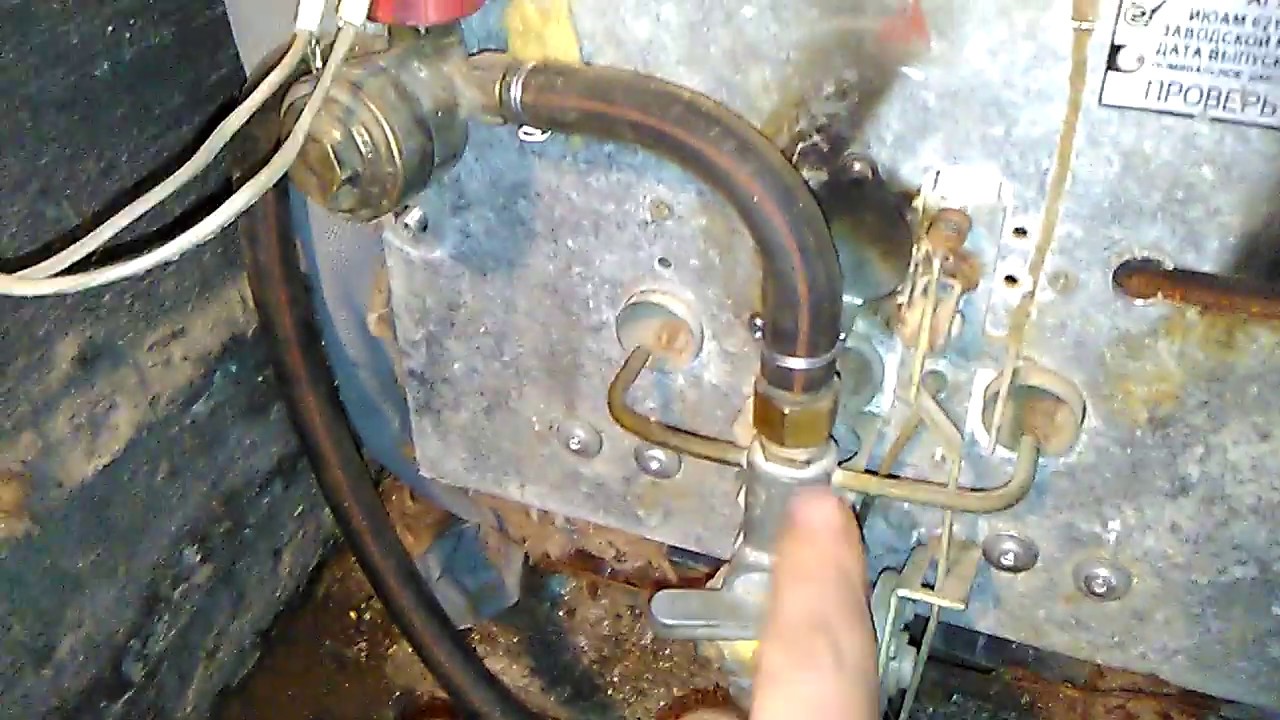

Рассмотрим этапы установки горелочного устройства марки Теплодар АГГ:

  • Демонтаж дверцы топки, лючка зольника (или самого зольника, если он рассчитан как ящик с монолитной дверцей), измельчитель и решетка. Короче говоря, вам нужно удалить все конструктивные детали, которые находятся внутри топки и зольника.

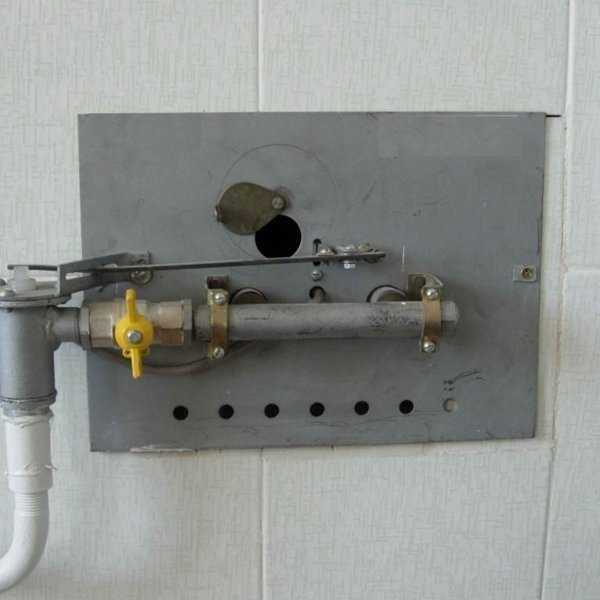

  • Крепление горелочного устройства. В освобожденном от вышеуказанных элементов топочном канале монтируется горелочный блок. Если печь Теплодар предназначена для смены топлива, то модуль горелки фиксируется в канале через штатные ушки с ввинченными в них винтами и гайками.
  • Подключение автоматики к пульту. Имеющиеся в конструкции горелочного блока устройства, обеспечивающие автоматическую работу котла, подключаются к щиту управления.
  • Крепление датчика термостата. Он устанавливается на подающую трубу, обматывается изоляцией для защиты от внешних механических и термических воздействий, а сверху стяжками.
  • Приступаем к работе. Проводится после проверки тяги и залпового проветривания помещения с модернизированным котлом. С помощью простой ручки выбирается наиболее подходящий режим.

Напоминаем, что согласно требованиям, изложенным в «Правилах безопасности систем газораспределения и газопотребления», все работы по установке оборудования, замене горелок, обслуживанию оборудования и подключению к сети подачи голубого топлива должны выполняться газовики.

В технической документации, прилагаемой к плите Теплодар, подробно описан процесс установки газовой горелки для перевода твердотопливного агрегата на газовый

В соответствии с федеральными нормами и стандартами представители газовых служб обязаны для поставка газа и сопутствующие услуги. Понятно, что не все отдаленные населенные пункты смогут обслуживать работников газовых организаций. Однако желательно придерживаться требований во избежание плачевных последствий.

При снижении и резком угасании происходит ослабление тока, поступающего от электрического элемента, в результате чего перекрывается канал подачи газа. Перегрев воды в бойлере фиксируется датчиком температуры, который передает сигнал на размыкание контактной пары, блокирующей горелку

Рисковать или ценить и беречь здоровье благополучием своих близких? Вам решать. От угрожающих мероприятий разумнее отказаться, но очень полезно знать о процессе их реализации, чтобы следить за тем, насколько хорошо и честно работают газовики.

Варианты самодельных газовых котлов

По сути, все представленные нами самоделки – это модернизация газового оборудования с целью эксплуатации их в качестве подогревателей теплоносителя. Даем только идеи, настоятельно рекомендуем не рисковать, а поставить в твердотопливный агрегат атмосферную или вентиляторную горелку.

#1: Самодельная газовая колонка

Если вы поменяли устаревшую газовую колонку на котел нового поколения с и закрытой горелкой, не спешите расставаться со старым оборудованием. Также он отлично послужит в загородной бане или гараже. Улучшение не требует много денег и усилий.

В этом случае вся переделка заключается в смене форсунок или всего блока горелок, если предполагается сжигание сжиженной газовой смеси за городом. Необходимо будет купить блок атмосферной горелки габаритов, соответствующих камере сгорания. Затем его нужно будет закрепить внутри камеры.

Если хозяин решит установить в самодельный газовый котел вентиляторную горелку, контур отопления придется дополнить обязательными функциональными системами. Это группа безопасности, циркуляционный насос, расширительный бак, автоматический воздухоотводчик или краны Маевского

У тех, кто захочет поставить вентиляционную горелку, будет больше расходов. Также потребуется приобрести группу безопасности, в том числе, манометр и устройство для автоматического стравливания воздуха. Вам понадобится небольшой мембранный бак, циркуляционный насос и коаксиальный дымоход для подачи свежего воздуха в горелку и удаления продуктов горения.

#2: Устройство газовой плиты

Старая газовая плита особых переделок не требует, т.к. переделать ее в газовый котел просто нереально. На одну из горелок можно поставить только металлический бак, объем которого подбирается в зависимости от несущей способности печи и объема теплоносителя в самодельной системе отопления. Обычно это 100-150 литров.

В нижней трети металлического бака в него вварена труба для подключения обратки, в верхней трети – труба для подключения подачи. При нагреве вода будет самопроизвольно подниматься вверх и поступать в магистраль, перемещая нагретый теплоноситель к отопительным приборам.

Фотогалерея

Фото

Многотопливный источник огня

Тяжелая чугунная горелка и корпус

Инструмент регулировки мощности горения

Устройство для быстрого нагрева воды

Для такой самодельной системы не потребуется ни предохранительный клапан, ни воздухоотводчик. Излишняя нагретая вода будет испаряться естественным путем, через незакрепленную крышку бака будут выходить пузырьки.

#3: Изготовление пиролизного котла

Пиролизные котлы загружаются сначала через верхнюю дверцу дровами или углем. При этом дроссель на дымоходном канале полностью открыт и включается вентилятор для стимуляции горения. Процесс на данном этапе протекает в традиционном для твердотопливной установки режиме.

Дождавшись полного разгорания угля и дров, закрывают дроссель в дымоходе, чтобы ограничить доступ кислорода к месту переработки твердого топлива. Из-за слабой подачи воздуха он начинает тлеть, т.е. запускается стадия пиролиза – разложения топлива на уголь и пиролизные газы.

Разумным преимуществом пиролизного котла считается экономия топлива. Помимо основного типа, агрегат также перерабатывает газы, образующиеся при сгорании дров или угля

Пиролизные газы подаются через сопло в камеру сгорания. В него нагнетается нагретый воздух, необходимый для окисления пиролизных газов. В таких условиях пиролизные газы быстро воспламеняются и сгорают при температуре 1100º С.

Теплообменник, размещенный над камерой сгорания этих же газов, быстро нагревает теплоноситель, протекающий по трубкам. Если вы хотите разобраться, как сделать эффективный и экономичный газовый котел самостоятельно, предлагаем проверенную пиролизную конструкцию.

Для строительства самодельного пиролизного котла желательно найти проверенную на практике схему конструкции. Эксперименты в этой области далеко не всегда дают положительный результат.

Главное понимать принцип устройства и работы котлов, использующих газы, полученные при сгорании. В каждой конструкции этого типа элементы конструкции повторяются. Ну а корпус может быть как сварным, так и сделанным из металлической бочки, трубы большого диаметра или пустого газового баллона.

Для изготовления котла пиролизного типа лучше использовать уже проверенную разработку. Потребуются навыки сварщика и сварочный аппарат, инвертор, дрель с набором разных насадок и дрель для сверления больших отверстий. Также нужно приготовить обычные слесарные инструменты и струбцины.

Вам потребуется запастись материалом, перечень которого мы приводим ниже:

Для сборки пиролизного котла необходимо запастись материалом, примерный список которого мы приводим в помощь самостоятельным домашним мастерам

Если у вас нет всех инструментов, необходимых для резки деталей, лучше всего заказать это дело в мастерской. Без опыта и даже с использованием одной УШМ ровного реза не добиться. Прецизионная резка также может вызвать проблемы.

Строительство пиролизного котла начинается со сборки корпуса:

Галерея изображений

Фото

Шаг 1: Нарезка материала по размерам котла

Шаг 2: Сборка стенок нижней и верхние камеры

Этап 3: Установка воздуховодов в камеру газификации

Этап 4: Ввод воздуха в камеру сгорания

Теперь необходимо изготовить теплообменник, затем установить его и дроссель в корпус:

Галерея изображений

Фото

Шаг 5: Изготовление направляющей пластины теплообменника

Шаг 6: Сборка теплообменника пиролизного котла

Шаг 7: Приварка теплообменника к месту конструкции

Шаг 8: Установка дросселя

Собран корпус котла изнутри, приварено дроссельное устройство. Проверим, как делается качественная сварка, простейшим методом – зажжем фонарик внутри котла и посмотрим, проникает ли свет через какой-либо сегмент.

Внутренняя часть пиролизного котла готова. Теперь его нужно обшить. В устройстве обшивки в модели, представленной для примера, мастер использовал листовую сталь толщиной 4 мм

Наружная обшивка самодельного котла производится во всех плоскостях, кроме верхней панели. Его приваривают после установки контрольных тоннелей, с помощью которых будет контролироваться состояние воздуховодов.

Фотогалерея

Фото

Шаг 9: Приварка дальнего уголка

Шаг 10: Разметка отверстий для крепления обшивки

Шаг 11: Приварка накладок к дальним уголкам

Шаг 12: Зачистка сварки Места расположения

Теперь перед дальнейшей работой проверяем качество сварных швов самым простым способом – заливаем в образовавшиеся «емкости» воду. Затем просушиваем конструкцию и слегка зачищаем сварные швы крупной наждачной бумагой или шлифовальным диском.

А теперь можно приступать к проектированию систем забора воздуха и управления движением воздуха:

Галерея изображений

Фото

Тоннельное устройство для проверки воздуховодов

Монтажные шпильки с резьбой

Изготовление и навешивание камерных дверей

Осталось только выполнить облицовку камер пиленым шамотным кирпичом. Резку делаем болгаркой с диском для резки камня. Заканчиваем срезы точильным камнем.

Фотогалерея

Фото

Футеровка камеры газификации

Установка центробежного вентилятора

Футеровка твердотопливной камеры

Завихрители для оптимизации теплоотдачи

Перед вводом самодельного котла в эксплуатацию необходимо обязательно проверить герметичность всех системы, проводящие голубое топливо и дымовые газы. Для этого опрессуйте котел, поставив герметичные заглушки на обратку с подачей. Установка должна быть свободна, чтобы выдерживать давление 3 бар.

Выводы и полезное видео по теме

Следующее видео познакомит с интересной разработкой газового обогревателя:
