Газовая горелка для банной печи своими руками: как собрать горелку самостоятельно

Ключевым элементом нагревательного газового агрегата является форсунка-горелка. В ней создается смесь из топлива и воздуха, поддерживающая горение. Если сделана газовая горелка для банной печи своими руками, то этот факт придает уверенности в надежности конструкции. А это, согласитесь, достаточно веский аргумент в пользу собственного изготовления.

Изготовить форсунку для банной печи можно из подручных материалов. В ход пойдут пустые газовые баллоны, обрезки металлических труб, детали от старого оборудования. Перед вводом в эксплуатацию готовое изделие проверяется специалистами Ростехнадзора.

Мы расскажем, как все грамотно сделать. Подскажем, каким образом получить сертификат пригодности самодельной газовой горелки. Он подтверждает безопасность устройства и разрешает подключение к отопительной системе бани.

Содержание статьи:

  • Принцип работы и отличия газового оборудования
  • Конструктивные особенности и виды горелок
    • Устройства атмосферного типа
    • Комплектация дутьевых устройств
    • Критерии выбора варианта конструкции
  • Подготовка к процессу изготовления
  • Описание этапов работы
  • Модернизация отопительного оборудования
  • Система защитной автоматики
  • Подведение газа к бане
  • Требования надзорных органов
  • Выводы и полезное видео по теме

Принцип работы и отличия газового оборудования

Вы не можете объективно судить о качестве приобретенной форсунки. Не разбирать же готовое изделие в поисках возможных дефектов. Так есть шанс скорее повредить, чем проверить недешевое устройство.

Собирая самостоятельно каждый элемент горелки, вы получите не только приятное удовлетворение от сделанной работы, но еще и экономию. При этом эксплуатация и ремонт газового оборудования бани станут безопасными и осознанными.

Отопительный газовый агрегат представляет собой корпус с размещенным в нем подающим газ устройством. Здесь находятся основные элементы управляющего механизма, с помощью которого регулируется подача топлива.

Горелка нагревает воздух в топке. Тепловая энергия форсунки через корпус передается к поддону с камнями

Особого внимания у отопительной печи с газовой форсункой требует дымоход, который надо периодически чистить.

К преимуществам нагрева воды и банной каменной закладки газовой горелкой относятся:

  1. Простота рабочего процесса. Для нагрева достаточно повернуть вентиль и поджечь газ в горелке. Через час парное помещение бани будет достаточно нагрето.
  2. Экологичность.  В ходе работы газового устройства вредные выбросы при сгорании газа имеют самый минимальный объем по сравнению с другими видами топлива.
  3. Удобство обслуживания горелки и самой печи. Не нужно бороться с копотью стен и убирать отходы, как с углем или дровами.

Можно оснастить печь специальными датчиками, срабатывающими при критически низкой скорости вытяжки. В этом случае подача газа автоматически отключается.

Недорогое топливо газифицированной печи позволяет не ограничивать количество банных процедур. Даже при ежедневной топке бани, поддерживать чистоту становится совсем легко

Такой недостаток самодельной горелки, как дополнительное оформление разрешительных технических документов, окупается за счет высокой производительности. Использование газовой форсунки сэкономит на 30% затраты в сравнении с твердыми видами топлива. Обогрев бани газом в два раза дешевле, чем при помощи электрического котла.

Конструктивные особенности и виды горелок

Важными параметрами самодельной газовой горелки являются безопасность, простота изготовления, пригодность к работе в конкретных условиях, экономичность. Вариантов выбора модификаций подающего газовую смесь устройства есть довольно много. Их используют для отопления дома, нагревания водяных котлов, даже для туристических походов.

Необходимо ориентироваться в этом многообразии , для того чтобы своими руками изготовить качественную горелку для бани.

По способу поступления воздуха в горелку их условно разделяют на два вида:

  • Атмосферные, с естественной подачей воздуха в зону горения.
  • Вентиляторные, с принудительным поддувом воздуха, осуществляемым встроенным вентилятором. Они же дутьевые и наддувные.

Для самостоятельного изготовления у мастеров более популярны горелки атмосферного типа. Простую конструкцию форсунки можно усовершенствовать с помощью дополнительных опций. Например, оборудовать горелку термостатом, датчиками тяги, контролем пламени, отсечным газовым клапаном.

Следует учитывать физические параметры как банной печи, так и выбранной модели форсунки. Перед началом изготовления горелки определитесь с размерами

Все эти функции повысят надежность и безопасность работы, но вместе с этим и увеличат стоимость вашего изделия. Насколько целесообразно дополнительное оснащение вы решите сами, исходя из финансовых возможностей и частоты работы горелки.

Устройства атмосферного типа

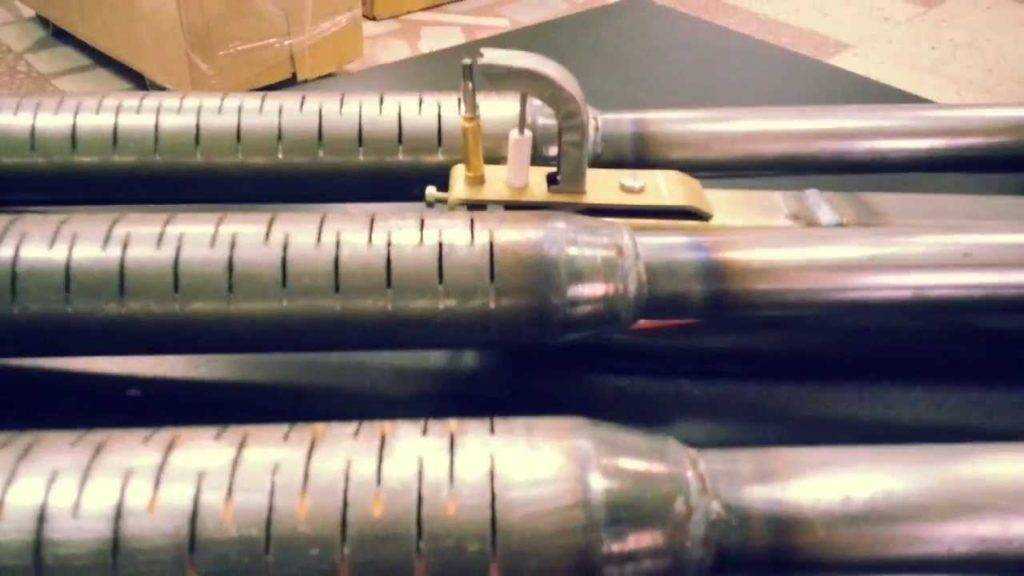

Такие горелки представляют собой одну или несколько металлических полых трубок, через которые подается газовое топливо под давлением. Розжиг производится с помощью пьезозажигалки. Атмосферные форсунки самые дешевые и простые в изготовлении.

Обычно своими руками делают атмосферные газовые горелки. Их достоинствами являются независимость от электричества и перепада давления в газовой магистрали

Главным недостатком атмосферных газовых горелок принято считать потребность в постоянном качественном притоке воздуха.   Его придется оборудовать в бане дополнительно. Обычно для этой цели используется зольник или подключенный к нему воздуховод.

Эффективна вентиляционная труба с забором воздуха из соседнего помещения. При низком уровне тяги большая часть плохо прогоревшего топлива уходит в дымоход. Это грозит опасностью утечки газа, если в кирпичном массиве есть микротрещины.

Поэтому кирпичная печка с такой горелкой нуждается в постоянном осмотре и контроле состояния как самого печного массива с дымооборотами, так и дымохода.

Комплектация дутьевых устройств

Вентиляторные горелки представляют собой блок с вентилятором, датчиками и контроллерами. Забор и нагнетание воздуха с улицы производится в автоматическом режиме, действие оборудования контролируется автоматикой. Мощность горения в дутьевом устройстве можно настраивать в соответствии с потребностями.

Принудительное бесперебойное обеспечение воздухом позволяет увеличить КПД нагревательного устройства, благодаря качественному прогоранию газа. Соответственно уменьшается расход топлива на обогрев банной печи.

Вентиляторная горелка сложнее в монтаже, но проще в эксплуатации. Интенсивность работы форсунки в такой схеме легче регулировать с помощью автоматики

На стоимости оборудования сказывается подключение горелки к электричеству. При возможных отключениях электроснабжения необходимо иметь альтернативный источник, например, дизель-генератор или аккумулятор.

Обе разновидности газовых горелок могут переводиться со сжиженного газа на магистральный и обратно. Для перевода производится замена жиклеров, благодаря чему изменяется объем газовой смеси, нагнетаемой в камеру горения. Форсунки для замены подбирают в соответствии с рекомендациями производителя, точнее с обозначенными им размерами.

Критерии выбора варианта конструкции

Для каждого вида горелки есть свои параметры мощности и потребления газа. Энергозависимую надувную горелку с более дорогими комплектующими деталями используют для нагревательного котла бани большого объема.

Чтобы обогреть малые и редко используемые помещения, рекомендуется установка атмосферной горелки. Баньке скромных размеров достаточно модели с расходом в 1,5-4,5 м3 в час.

Для поддержания комфортной температуры в бане нужна горелка с равномерным распределением пламени. Эту задачу решают всевозможные распределяющие трубки или рассекатели факела. Обычно они представляют собой круглые отверстия. Но иногда формат меняют на узкие прорези, такие форсунки называют щелевыми.

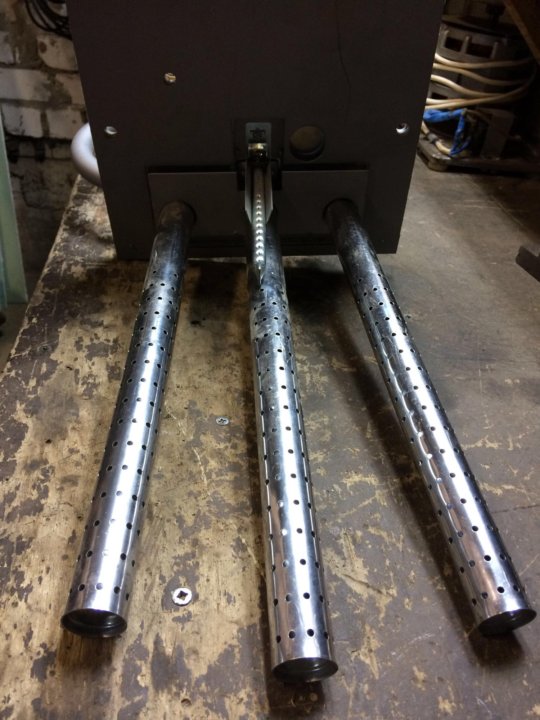

Щелевая газовая горелка демонстрирует отличие физических параметров огня при изменении внешней формы отверстий. Эта небольшая разница в конструкции горелок заметно влияет на общую картину пламени

У любого выбранного типа горелки предпочтительнее изготовить отвод длинной вытянутой формы. Это позволит ускорить нагрев топки за счет увеличения площади пламени. Ведь газовое отопление разрешено применять только из смежного с парилкой помещения.

Подготовка к процессу изготовления

Разобравшись с и определившись с моделью, можно перейти к следующей подготовительной ступени. Составить список нужных материалов и инструмента.

За основу можно взять такой перечень:

  • стальная трубка длиной 100 мм и со стенками толщиной 2 мм;
  • регулирующий подачу топлива вентиль;
  • стальной колпачок, пьезоэлемент, резина для ручки;
  • сварочный аппарат, болгарка.

Не забывайте о мелочах, таких как соединительные элементы. Например, для вентиля типа ВК-74 нужно запастись колпачком с конической резьбой.

Описание этапов работы

Перед началом сборки деталей горелки лучше для удобства иметь под рукой нарисованную схему.

Технология самостоятельного изготовления предусматривает следующую последовательность:

  • основа устройства сопло изготавливается с помощью болгарки;
  • дозатор топлива собирается из вентиля и накрученного на него стального колпачка;
  • к соплу приваривается колпачок, затем устанавливается пьезоэлемент.

Устанавливая собранную и испытанную специалистами горелку, нужно соблюдать ограничение по расстоянию. Оно должно быть не более 5 метров от газовой форсунки до конца трубы дымохода.

Модернизация отопительного оборудования

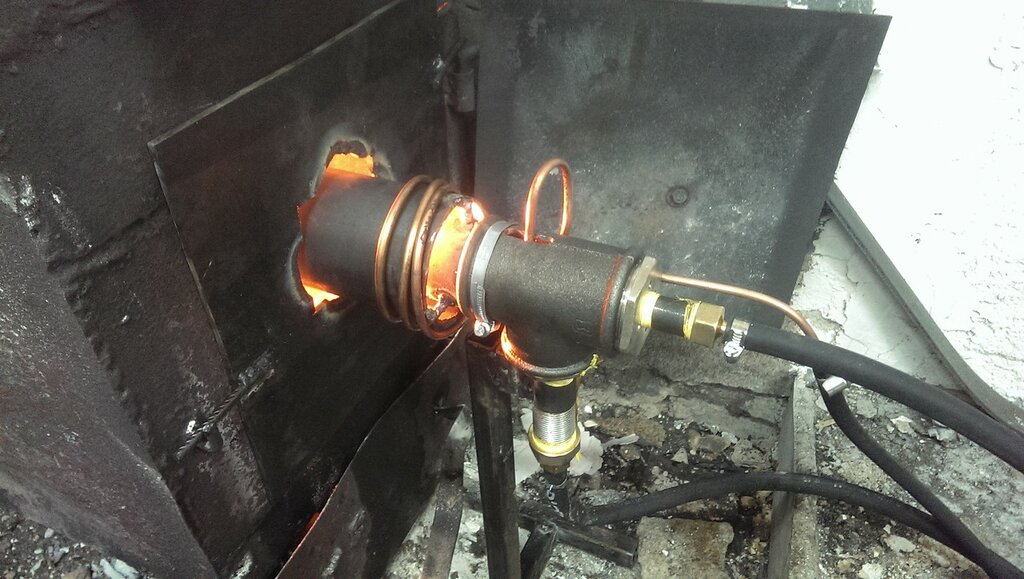

Установить самодельную газовую горелку атмосферного типа для печки бани под силу любому домашнему мастеру. Так без особых затрат твердотопливный котел можно переоборудовать в газовый.

Оборудование существующей в бане газовым горелочным блоком заводского изготовления потребует определенной подгонки. Вы столкнетесь с необходимостью доработки габаритов как горелки, так и топочной камеры дровяной печи.

Переоборудование банной твердотопливной печи в комбинированную газодровяную вполне в ваших силах, но потребует точности и определенных усилий. Нельзя допускать контакта пламени со стенками топки

Для равномерного нагрева камеры топки, следует располагать горелку ближе к дну печи и строго по центру. Недопустимо размещение источника высоко и со смещением в какую-либо сторону. В этом случае камера не будет прогреваться полностью. А пламя из горелки может касаться металлических частей или каменки банной печи.

Система защитной автоматики

Не сгоревшее топливо в банной печи иногда становится причиной взрыва газовоздушной смеси. Поэтому контролировать пламя работающей форсунки необходимо для вашей безопасности. Это можно делать визуально или при помощи автоматики с чувствительными к светоизлучению современными фотоэлементами.

Система защиты горелки автоматически обеспечивает такие функции:

  • регулирование мощности;
  • подачу топлива и воздуха;
  • полноту сгорания газа.

Надо учитывать увеличение габаритов модернизированной конструкции. Особенно при малых размерах помещения бани. Если размер устройства является для вас важным критерием, то для компактности всю автоматизацию можно разместить снаружи.

Можно добавить автоматические схемы работы с простыми элементами. Компактное размещение сэкономит полезную площадь небольшой бани

Для управления процессом горения можно использовать автоматическую установку заводского изготовления типа САБК-8-50С. Она обеспечивает высокий уровень безопасности благодаря четырем степеням защиты. Работа печного газового оборудования с таким устройством автоматически прекратится в случае возникновения опасного аварийного режима.

Подведение газа к бане

Банные печи с газовыми форсунками стали технологическим прорывом для людей, проживающих далеко от лесных массивов. Учитывая низкую стоимость газового топлива по сравнению с дровами, затраты на обогрев горелкой становятся совсем ничтожными.

Любителям парилки можно не ограничивать себя и пользоваться такой баней каждый день. Только, конечно, если позволяет здоровье.

Бесперебойное снабжение банной печи газовым топливом можно обеспечить от:

  • Магистральной сети, проложенной к загородному участку и подключенной к бане.
  • Газовых баллонов, заправку которых требуется периодически производить.
  • Газгольдера, установленного на участке стационарно или в мобильном варианте, пригодном для периодической заправки.

Самая затратная по времени будет процедура у города или сельского поселения. Она требует приобретения, установки и регистрации газовых счетчиков. Еще понадобится оформление разрешительной, технической и платежной документации.

Газопровод на участке с баней облегчает задачу снабжения топливом. Не составит огромного труда решение технических вопросов с подключением надежной газовой горелки

Подключение обычного тоже потребует приглашения представителя газовой службы и подготовки технической документации. К резервуарам есть особые требования к размещению.

Например, нельзя газовые баллоны устанавливать в помещении бани. Они должны находиться снаружи на легкодоступном проветриваемом месте. Рядом обязательно должны быть противопожарные защитные средства – огнетушитель, песок.

Требования надзорных органов

Горелка на банную печь, изготовленная своими руками, должна иметь сертификат пригодности от Ростехнадзора. Кроме того, нужно специальное разрешение для эксплуатации. При использовании в качестве топлива магистрального газа нужно оформить такой документ у газоснабжающей организации.

К установке атмосферной модели в бане предъявляются следующие требования:

  • минимальный объем бани 12 м3;
  • наличие исправной вентиляции;
  • соблюдение противопожарных мер;
  • верх трубы оборудован искрогасителем;
  • хорошая регулируемая тяга;
  • труба изолирована от потолка и кровли.

Баллоны можно разместить в специальном отдельно стоящем от бани металлическом шкафу. располагают в подземной емкости на расстоянии более 5 метров до бани. Соединяющие трубы должны быть проверены специалистом на герметичность. Их выполняют из стали, меди и других негорючих материалов.

К трубопроводу до печи, местам установки баллонов предъявляют специальные требования сотрудники пожарного надзора. У тех, кто пренебрегает правилами есть вероятность попасть на штраф, который сведет всю экономию в минус

Как показывает практика, лучше не устанавливать самодельную горелку без разрешения уполномоченных органов. Это слишком рискованно в плане безопасности.

Получив разрешение на эксплуатацию и все инструктажи, вам следует обеспечить меры по соблюдению нормального режима работы самодельной горелки банной печи. Нужно периодически проверять на герметичность стыки горелки и трубопровода. При необходимости прочищать дымоход и усиливать изоляцию.

Осмотр состояния оборудования не ограничивается газовой горелкой. Важно наблюдать за изоляцией дымовой трубы от перекрытий потолка и крыши

Чтобы отслеживать динамику изменения состояния оборудования, заведите специальный журнал. Записывайте в нем даты и произведенные операции по обслуживанию элементов газового агрегата. В процессе отопления бани с помощью самодельной форсунки соблюдайте обычные правила пожарной безопасности.

С тонкостями изготовления газовой горелки из обычной паяльной лампы ознакомит , которую стоит прочесть мастеровитым домашним умельцам.

Выводы и полезное видео по теме

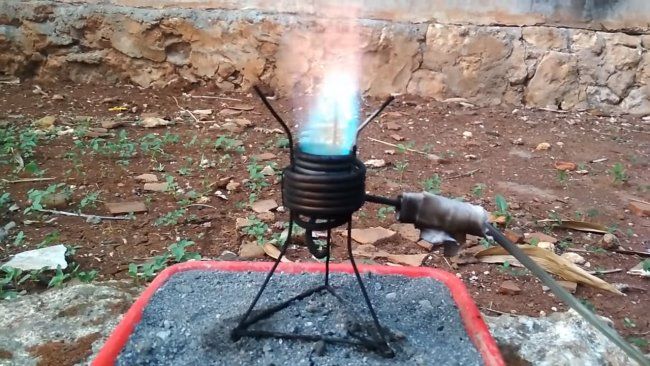

Демонстрация работы простой самодельной горелки в дровяной печи бани с использованием газового баллона:

Газовая горелка с автоматическим управлением, требующая при собственном изготовлении продвинутого уровня мастера:

Печная автоматика заводского изготовления САБК для газогорелочных устройств, снабжающихся топливом от магистрального или стационарного источника:

Изготовить самую простую газовую горелку для печи в баню своими руками, которая прослужит вам много лет, несложно. Не жалейте времени на проверку надежности конструкции. Соблюдайте правила установки и хранения автономных источников газового топлива.

Монтаж горелки с элементами автоматики для управления процессом горения и защитным отключением ненормальных режимов потребует определенных знаний и навыков. Если вы не уверены в собственных силах, лучше приобретите готовое изделие.

Вы уже делали газовую горелку и устанавливали ее в банную печь? У вас есть практический опыт отопления бани самоделкой и оформления разрешительной документации, подключения горелки к магистральной газовой сети? Поделитесь им, расскажите о важных моментах, опубликуйте ниже ваш комментарий и фото.

Горелки для банных печей: виды, изготовление своими руками

Горелка для банной печи позволяет переоборудовать с минимальными затратами имеющийся дровяной нагревательный котел под газовый энергоресурс. Для этих целей рекомендуется подобрать подходящую по конструктивным характеристикам модель форсунки заводского исполнения. Однако нередко встречаются ТТ агрегаты, адаптированные под более экономичное топливо при помощи самодельных газовых горелок для банных печей.

Содержание

  • 1 Особенности конструкции и принцип работы
  • 2 Преимущества и недостатки
  • 3 Классификация видов
    • 3.1 Атмосферные горелки
    • 3.2 Наддувные газовые горелки для банных печей
  • 4 Критерии выбора
  • 5 Какие газовые горелки лучше для банных печей?
  • 6 Необходимые разрешения и требования к установке
  • 7 Варианты изготовления самостоятельно
  • 8 Технология изготовления самодельных газовых горелок из металла

Особенности конструкции и принцип работы

Конструктивно газовое нагревательное оборудование для бани представляет собой корпус с вмонтированной горелкой-форсункой. В устройстве предусмотрены запорные и сбросные клапаны, предохранитель, фильтры, отсек для смешивания газа с воздухом. Здесь расположены механизмы управления, регулирующие режим подачи топлива. При помощи горелки нагревается воздух в камере топки, далее тепловая энергия передается корпусу генератора с поддоном для камней. От характеристик газовой форсунки зависят функциональные возможности оборудования, эффективность устройства и безопасность.

Преимущества и недостатки

Применение газовых генераторов тепла в бане располагает массой преимуществ:

  • эффективность. Нужно лишь открыть вентиль и поджечь форсунку, и через час парилка будет готова. Отсутствует необходимость заготавливать и хранить дрова/уголь, загружать топку, контролировать рабочий процесс;
  • высокий КПД. Производительность оборудования на газе значительно выше по сравнению с ТТ агрегатами;
  • экологичность. При работе газовые горелки для банных печей предусматривают малый уровень вредных для окружения выбросов;
  • удобство обслуживания и ухода. Не нужно убирать золу, как в случае с твердым топливом. Требуется лишь своевременная чистка дымохода;
  • экономичность. Этот показатель почти на 30% выше, чем у ТТ котлов, и более чем на 100% выше, чем у электрогенераторов тепла.

Основным недостатком газовых горелок для банных печей отмечают необходимость оформления разрешительных документов на установку.

Классификация видов

Производители предлагают газовые горелки для банных печей двух видов:

  • атмосферные;
  • наддувные.

Модели разнятся по конструктивным характеристикам, располагают отличающимися преимуществами и недостатками.

Атмосферная горелка для банной печи

Атмосферные горелки

Устройства атмосферного типа реализуются в доступном сегменте, энергонезависимы, предусматривают минимум автоматики. Конструкция представляет собой один или несколько полых трубчатых элементов для подачи газа под давлением. Для работы атмосферных горелок для банных печей требуется хорошая циркуляция воздуха в помещении.

Плюсы:

  • автономность;
  • простота конструкции;
  • компактность;
  • бесшумность работы;
  • доступность.

Минусы:

  • относительно невысокая мощность;
  • низкий уровень экономичности.

Также нельзя упускать из внимания высокие требования к тяге.

Наддувные газовые горелки для банных печей

Дутьевые приборы конструктивно выглядят как блок с датчиками, оснащенный контроллером. В комплектацию входит вентилятор для принудительной подачи воздуха в топливник.

Плюсы:

  • предусмотрены многоступенчатые системы безопасности и качественная автоматика;
  • в 2 раза экономичнее атмосферной модели;
  • возможность настройки на любую мощность в широком диапазоне;
  • возможность перевода на сжиженный газ и обратно.

Минусы:

  • энергозависимость;
  • высокая стоимость.

Для нивелирования зависимости от электрической сети рекомендуется использовать дизель-генератор или другой альтернативный источник.

Наддувная горелка для банной печи

Критерии выбора

При выборе газовой форсунки учитывают следующие позиции:

  1. Специфику модели – мощность, уровень КПД, эффективность, экономичность, безопасность;
  2. Особенности эксплуатации. При обустройстве небольшой бани чаще всего отдают предпочтение атмосферным моделям. Мощные автоматические горелки для банной печи дутьевого типа рекомендованы для эксплуатации в крупных помещениях.
  3. Тип нагревательного оборудования.
  4. Особенности поступления топлива – из магистрали, газгольдера или баллона.
  5. Предназначение продукции.

Модели форсунок отдельных категорий предусматривают установку в определенные виды генераторов тепла. К примеру, некоторые предложения отечественных производителей рассчитаны для эксплуатации исключительно в котлах с длинным каналом для топливной смеси.

Какие газовые горелки лучше для банных печей?

Чаще всего в нагревательное оборудование устанавливают модели атмосферного типа УГОП. К примеру, выбирая газовую горелку в Москве или других городах, можно подобрать модификацию устройства с мощностью в пределах 8-30 кВт. Представлены модели с встроенными датчиками тяги, контроля пламени, с функцией регулировки температуры. Пожалуй, самыми популярными являются приборы УГОП-12 и УГОП-16, которые по функциональным характеристикам прекрасно подходят для большинства парилок.

Особенный интерес потребителей вызывает модель УГОП-П 16 с устройством микрофакельного типа. Из-за присутствия прорезей-щелей вместо отверстий круглого формата этот вариант прибора называют щелевым. Как показывает практика, с наличием небольших изменений в конструкции сильно меняется картина горения в целом.

Газовая горелка для банной печи УГОП-П 16 с устройством микрофакельного типа

Необходимые разрешения и требования к установке

Для установки горелки в банную печь необходимо разрешение газоснабжающих инстанций. В случае с атмосферными устройствами условия эксплуатации должны соответствовать следующим требованиям:

  • наличие качественной системы вентиляции помещения;
  • регулируемая тяга;
  • объем эксплуатируемого помещения не менее 12 м³;
  • обеспечение мер пожарной безопасности: надежная изоляция дымоотводной трубы при прокладке дымохода через плиты перекрытия и кровельную систему, оснащение верхушки искрогасителем.

При покупке устройства прилагается набор документов в виде сертификатов соответствия и разрешения Ростехнадзора. При соблюдении правил установки и наличии вышеуказанной документации есть шанс получить разрешение к эксплуатации от газоснабжающей организации.

При установке наддувных моделей достаточно выполнения правил пожарной безопасности и наличия сопутствующей документации, так как из-за особенностей функционала не предъявляются требования к месту эксплуатации.

Стоит учитывать, что все это в силе при использовании магистрального газа. В случае автономной газификации для хранения баллонов со сжиженным газом по регламенту используется отдельный металлический шкаф или оборудуется газгольдер. Подземный резервуар предусматривает объемы от 3 м³ и расположение на расстоянии не менее 5 м от постройки. От хранилища до генератора тепла прокладывается трубопровод из стальных труб, обеспечивается надежная герметичность канала.

Варианты изготовления самостоятельно

Нередко самодельный нагревательный агрегат на газу изготавливают на основе старого пустого баллона, который предварительно наполняют водой для удаления остатков горючего. Чтобы собрать металлический генератор тепла своими руками, используют готовые чертежи.

Материалы и инструменты:

  • пустой газовый баллон. Можно купить новый баллон или подыскать б/у вариант в пункте приема металлолома;
  • б/у диски от грузового, легкового авто, они выбираются в зависимости от предполагаемой мощности газотопливного нагревательного оборудования;
  • металлические трубы. Для подводки газа и воздуха используется модель с сечением 2 см, для сооружения дымохода подойдет труба диаметром 4 см;
  • атмосферная горелка;
  • болгарка;
  • дрель с соответствующими насадками;
  • сварочный аппарат.

Последовательность работ:

  1. При помощи болгарки вырезают отверстие в верхней части баллона под габариты колесного диска.
  2. Диск вставляют в отверстие, приваривают при помощи сварочного агрегата.
  3. Конструкцию для подачи воздуха изготавливают из трубы d2 см путем высверливания на поверхности 9-11 отверстий диаметром 5 мм.
  4. В нижней части баллона высверливают отверстие d50 мм, вставляют трубу так, чтобы с одной стороны она выступала на 15-20 см. Швы заделывают при помощи сварки.
  5. Аналогичным образом приваривается газовая труба, свободный конец оснащается переходником для подключения.
  6. В верхней части конструкции оборудуется дымоход.

В конце изготавливают дверку топки из стальной пластины, с боку самодельной конструкции вырезают под нее отверстие и устанавливают на петли.

Нарисованная от руки схема самодельной газовой горелки для банной печи

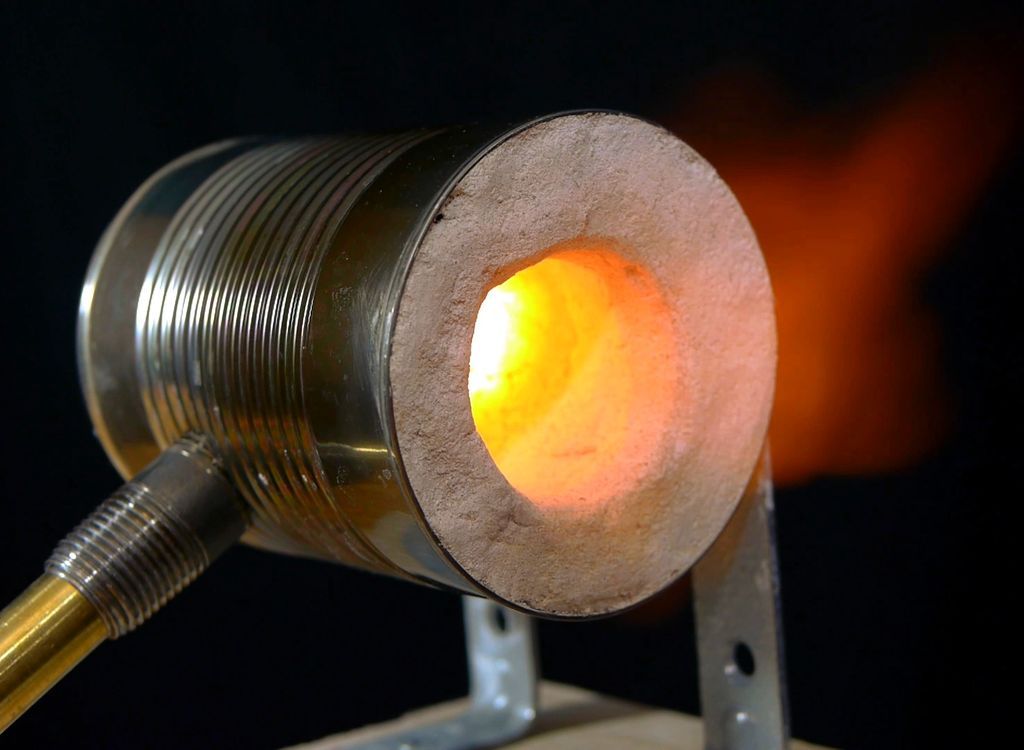

Технология изготовления самодельных газовых горелок из металла

Чтобы изготовить газовую горелку для банной печи атмосферного типа своими руками, можно использовать подручные материалы в виде обрезков металлических труб и подходящих элементов от старого оборудования.

Инструменты, приспособления и материалы:

  • болгарка;
  • сварочный аппарат;
  • стальная трубка с толщиной стенок 2 мм и длиной 100 мм;
  • вентиль – для регулировки подачи горючего;
  • стальной колпачок – подойдет жиклер от паяльной лампы;
  • пьезоэлемент;
  • резина для ручки.

При подготовке материальной базы для самодельной газовой форсунки учитываются особенности соединения элементов. К примеру, стандартный вентиль ВК-74 предусматривает колпачок с конической резьбой.

Этапы работы:

  • для изготовления дозатора топлива стальной колпачок накручивается на вентиль;
  • при помощи болгарки изготавливается основа устройства из стальной трубы – сопло;
  • сопло приваривается к колпачку;
  • конструкция оснащается пьзоэлементом.

Планируя изготовление газовой горелки своими руками, стоит учитывать, что регламент предусматривает обязательную проверку качества изделия в местном офисе Ростехнадзора и получение сертификата пригодности к эксплуатации.

Советы по ремонту горелки газовой плиты (сделай сам)

Обновлено: 19 апреля 2022 г.

Попробуйте эти решения перед обращением в службу поддержки

Следующий проект›

Семейный мастер на все руки

Почините горелки и духовку газовой плиты с помощью этих простых решений, которые решают большинство проблем. Большинство исправлений легко диагностировать и выполнить, не обращаясь в профессиональную службу.

Эксперты DIY журнала The Family Handyman Magazine

Проблема 1: Духовка не зажигается

Фото 1: Снимите горелку газовой плиты

Снимите старый запальник с горелки. При необходимости открутите горелку газовой плиты. Отрежьте или отсоедините провода.

Фото 2: Установите новый запальник

Подсоедините провода и прикрепите новый запальник газовой плиты к горелке газовой плиты. Переустановите горелку газовой плиты и вставьте разъемы проводов и лишний провод в отсек под духовкой.

Сначала убедитесь, что духовка подключена к сети и получает питание, а газовый клапан открыт. Если у вас старая духовка с механическим, а не цифровым таймером, убедитесь, что вы не сбили его с ручного режима. Если ваша духовка по-прежнему не зажигается, вам, вероятно, нужен новый воспламенитель. Даже если вы видите, что воспламенитель светится, он может быть неисправен.

Замена запальника газовой плиты
Мы сняли горелку газовой плиты для облегчения доступа к запальнику (Фото 1), но на некоторых печах в этом нет необходимости. Чтобы заменить запальник газовой плиты, снимите винты, которыми он крепится к горелке. Затем снимите провода. Некоторые запальники газовых плит просто отключаются от сети. Другие, такие как наша, требуют, чтобы вы обрезали и зачистили провода и снова подключили новый воспламенитель, используя специальные керамические разъемы для проводов, входящие в комплект воспламенителя газовой плиты (Фото 2). Снимите 1/2 дюйма изоляции с проводов с помощью инструмента для зачистки проводов. Затем снова подключите новый запальник газовой плиты, совместив концы зачищенных проводов и скрутив керамические разъемы проводов. Соберите воспламенитель и горелку в обратном порядке.

ВНИМАНИЕ: Перед началом ремонта отключите печь от сети.

Замена горелки газовой плиты Проблема 2: Горелки не зажигаются

Фото 3.

Как очистить отверстия горелки газовой плиты Почистите воспламенитель жесткой зубной щеткой, чтобы удалить грязь. Прочистите отверстия горелки газовой плиты иглой. Узнайте больше о том, как почистить плиту.

Фото 4: Замена модуля управления

Замените модуль управления воспламенителем, если ни один из воспламенителей не искрит. Перебрасывайте провода по одному в новый модуль, чтобы не перепутать их.

Если горелка на вашей газовой плите не зажигается, вполне вероятно, что вы можете решить проблему с помощью одного из решений, которые мы показываем здесь. Мы показываем ремонт плиты с электронной системой зажигания и герметичными горелками (если ваша плита щелкает, когда зажигается горелка, значит, у нее электронный розжиг). Для получения информации о ремонте плит с пилотными лампами и плит с открытыми горелками введите «ремонт газовых плит» в поле поиска на этом сайте.

Прежде чем приступать к более сложному ремонту, проверьте наличие простых решений. Убедитесь, что газовая плита подключена и получает питание. Свет в духовке должен загореться, когда вы откроете дверцу. Также проверьте, открыт ли газовый клапан — он мог быть отключен случайно.

Очистите запальник газовой плиты и отверстия горелки
Начните с очистки запальника (Фото 3). Воспламенитель представляет собой белый керамический выступ, расположенный у основания горелки. Ваш диапазон может отличаться от показанного здесь. На этом полигоне мы сняли горелку, чтобы получить доступ к воспламенителю. Засоренные отверстия горелки также могут помешать ее зажиганию. Используйте иглу, чтобы очистить крошечное отверстие или отверстия в горелке (рядом с воспламенителем).

Если ваша горелка по-прежнему не зажигается после того, как вы очистили отверстия горелки и воспламенитель, возможны три неисправности: воспламенитель, переключатель воспламенителя или модуль управления воспламенителем. Из них наиболее вероятной причиной является неисправный модуль управления воспламенителем. Иногда ключ зажигания выходит из строя. Воспламенитель редко бывает виноват. На фото 4 показано, как заменить модуль воспламенителя. Найдите на этом сайте фразу «ремонт газовой плиты», чтобы получить информацию о замене выключателя зажигания газовой плиты.

Проверка модуля управления воспламенителем газовой плиты
Затемните комнату и включите каждую горелку на «Свет» на три секунды, а затем снова выключите. Если вы не видите искр, замените модуль управления воспламенителем (Фото 4). Сначала отключите диапазон. Затем найдите модуль управления, чтобы заменить его (Фото 4). В большинстве случаев вам придется отодвинуть плиту от стены, чтобы получить доступ к модулю, который обычно расположен за съемной металлической крышкой на задней панели плиты или под небольшой металлической коробкой под панелью управления.

ВНИМАНИЕ: Всегда отключайте ваш диапазон перед работой с ним.

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом — вы сэкономите время и нервы.

  • Отвертка 4-в-1
  • Гаечный ключ
  • Инструмент для зачистки проводов/нож

Вам также понадобятся швейная игла и старая зубная щетка.

Первоначально опубликовано: 28 ноября 2018 г.

Похожие проекты

Популярные обучающие видео

Как почистить газовую плиту

Если вы ежедневно готовите домашнюю еду, плита может быть самой грязной частью вашей кухни. Именно здесь возникают грязные брызги, усугубляемые интенсивным нагревом от горелок, которые припекают брызги на поверхности. К счастью, сделать так, чтобы ваш ассортимент снова выглядел как новый, не так уж и сложно. Эта статья расскажет вам, как почистить газовую плиту.

Как часто нужно чистить газовую плиту?

Ежедневная легкая уборка может иметь большое значение она избавит вас от необходимости тщательной очистки и облегчит работу, когда вы решите ее выполнить. №

Через день использования быстро протрите газовую плиту универсальным чистящим средством, таким как Fantastik или Seventh Generation, и удалите остатки пищи или брызги влажной тканью. Если вы регулярно выполняете эту простую задачу, вы избавите себя от большого количества жира в будущем.

Газовая плита (в отличие от электрической) обычно состоит из четырех частей, которые необходимо очищать:

  • Решетки: Приподнятые съемные части, на которые устанавливается посуда
  • Крышки горелок: Съемные круглые диски, которые располагаются прямо над пламенем, помогая его равномерно распределить
  • Головки горелок: Металлические детали, найденные под крышками горелок
  • Поверхность плиты: Площадь, которая покрывает все остальное

Шаги по очистке газовой плиты

Перед началом очистки убедитесь, что все части плиты выключены и остыли на ощупь. Вот шаги для выполнения задачи.

Шаг 1. Снимите решетки и крышки

  • Снимите решетки и крышки горелок и поместите их в кухонную раковину.
  • Чтобы размягчить засохшую грязь, наполните раковину теплой мыльной водой и дайте компонентам плиты отмокнуть не менее пятнадцати минут.
  • Слейте воду из раковины.

Шаг 2: Приготовьте чистящую пасту

  • Чтобы приготовить чистящую пасту, смешайте 1 часть уксуса, две части пищевой соды и каплю средства для мытья посуды.
  • Мягкой губкой нанесите пасту, сотрите жир и снимите пленку. (Избегайте использования абразивных губок, стальной мочалки или металлических ножей, которые могут поцарапать покрытие.) Если остались твердые частицы пищи, соскребите их пластиковым ножом.
  • После очистки промойте каждый компонент теплой водой. Эти детали можно мыть в посудомоечной машине; сверьтесь с инструкцией к вашей плите, чтобы узнать, можно ли ее мыть в посудомоечной машине.

Шаг 3. Перед протиранием ознакомьтесь с инструкциями по очистке в руководстве

  • Головки горелок могут сильно различаться по конструкции, и если вы не будете осторожны, можно повредить эти части печи во время чистки. Обратитесь к руководству за конкретными инструкциями по очистке.
  • В общем, вам нужно будет вытереть всю присохшую пищу или жидкости влажной тканью и использовать старую зубную щетку, смоченную уксусом, чтобы удалить любые стойкие остатки. Если отверстия горелки или порт зажигания забиты грязью, используйте иглу или английскую булавку, чтобы удалить ее.

Шаг 4: Очистите поверхность плиты

  • Для очистки поверхности плиты используйте влажную ткань; для стойкой грязи нанесите ту же пасту с уксусом и пищевой содой, которая рекомендована в шаге 2.
  • Затем используйте обезжириватель, например, Easy-Off, чтобы избавиться от стойких жирных пятен.
  • После того, как поверхность будет очищена в соответствии с вашими пожеланиями, используйте свежую ткань, чтобы высушить ее.

Шаг 5. Повторная сборка и проверка деталей

  • После того, как все компоненты плиты будут чистыми и сухими, соберите их и проверьте, все ли работает должным образом — иногда запальник не работает, если крышка горелки закрыта.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
