пошаговые инструкции по сборке самодельных горелок © Геостарт

Рубрика: Газификация

Газовая горелка своими руками на пропане: пошаговые инструкции по сборке самодельных горелок

Для владельцев загородной недвижимости, да и просто для тех, кто любит мастерить полезные в хозяйстве вещи, периодически возникает необходимость пайки чего-либо. Для этой цели хорошо подойдет газовая горелка, с помощью которой можно нагревать детали для их последующей обработки, совершать пайку или ремонт кровли.

Согласитесь, сейчас высокотемпературную горелку не проблема приобрести в строительном магазине, но обойдется такое приспособление в несколько раз дороже самодельного. А работать горелка будет ничуть не хуже заводского аналога.

Из нашего материала вы узнаете, как собирается газовая горелка своими руками на пропане, какие инструменты и материалы потребуются для этого.

Устройство пропановой горелки

Перед тем, как приступать к самостоятельному изготовлению газовой горелки стоит разобраться с ее конструктивными особенностями и принципом работы.

Как правило, пропановая горелка состоит из следующих элементов:

• корпус;
• рукоятка;
• распределительное сопло;
• газовый шланг ;
• газовая трубка;
• баллон с пропаном;
• редуктор ;
• хомуты для крепления.

По шлангу из баллона под давлением подается пропан. Объем газа регулируется рабочим краном на баллоне, но в целях безопасности стоит дополнительно установить понижающий редуктор.

Это основные элементы, которые будут присутствовать в самодельном устройстве. Но в зависимости от выбранной модификации конструкция может немного меняться

Для открытия/закрытия подачи газа используется запорный кран. Он находится за основным вентилем. Регулировка интенсивности пламени выполняется при помощи рабочего крана.

На один конец газового шланга, по которому происходит подача газа, крепится специальная насадка, на конце которой расположен ниппель. Ниппель вместе с газовой трубкой помещаются в металлический стакан, где собственно и происходит создание горючей смеси.

Далее горючая смесь через сопло под давлением поступает в область сгорания. Для поддержания равномерного процесса горения в сопле специально предусмотрены отверстия.

Ознакомившись с конструкционными особенностями устройства можно приступать к созданию газовой горелки своими руками, тем более, что это не так сложно, как может показаться на первый взгляд.

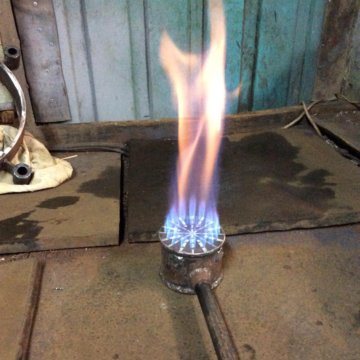

Инструкции по изготовлению самоделок

Далее мы расскажем о нескольких вариантах самодельных пропановых горелок, которые можно сделать своими руками. Для того чтобы соорудить простейшую горелку не потребуется много сил и умений, но над созданием двух остальных вариантов придется более усердно потрудиться.

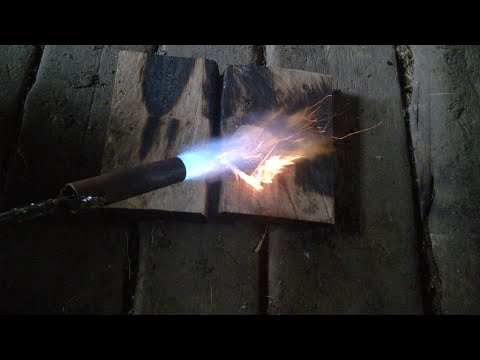

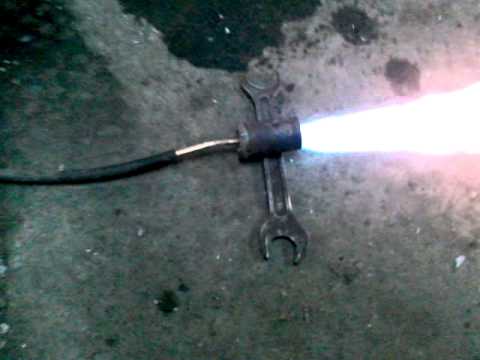

Вариант 1 — простейшая горелка из куска трубы

Для сооружения такой горелки потребуется совсем немного времени и усилий. Но к процессу создания самоделки нужно подходить со всей ответственностью, ведь работать придется с взрывоопасным веществом и любая погрешность в конструкции устройства может привести к печальным последствиям.

С помощью такого устройства можно нагревать металлические заготовки для ковки или прогревать их перед сваркой, а также можно выполнять ремонт битумной кровли. Владельцу частного дома такая самоделка в хозяйстве точно не будет лишней.

Правильно сделанная горелка на пропане прослужит длительный срок. С ее помощью можно выполнить множество бытовых задач, без использования ряда дорогостоящих инструментов

Чтобы изготовить самодельную газовую горелку потребуются следующие инструменты и материалы:

• два куска трубы разного диаметра;
• штуцер;
• газовый шланг;
• редуктор;
• баллон с пропаном;
• сварочный аппарат;
• болгарка.

Подготовив все инструменты и материалы можно приступать к сборке пропановой горелки. Но перед этим рекомендуем ознакомиться с правилами безопасной работы с болгаркой .

Как видите, ничего сложного в самостоятельной сборке газовой горелки нет. Изучив инструкцию и имея под рукой необходимый набор инструментов и материалов, сборка устройства займет не более часа.

Вариант 2 — мощная газовая горелка

Предлагаем также попробовать собрать более сложную в конструкционном плане, но и более мощную горелку.

Для сооружения этого варианта потребуется немного больше инструментов и материалов, но полученный результат вас не разочарует.

Такую горелку на пропане можно использовать, например, для плавки металла в горне, для сжигания сорняков на собственном участке, а также для других целей

Итак, для сооружения пропановой горелки потребуется приготовить следующие материалы:

• муфты соединительные – 1/2” и 1/4”;
• резьбовой бочонок – 1/2” и 1/8”;
• заглушка с внутренней резьбой – 1/8”;
• футорка – 1/4”*1/8”;
• ниппель – 1/2”;
• быстроразъемное соединение для газового оборудования низкого давления;
• регулятор подачи пропана – 0. 068-0.34 атмосфер;
• герметик резьбовой;
• металлический лист;
• саморезы;
• сверла – 6.4 мм и 0.8 мм.

Предпочтение лучше отдавать латунным изделиям. Кроме того, для конструирования самоделки потребуется следующий набор инструментов: разводной ключ, дрель, кернер, припой и флюс, паяльная лампа.

Подготовив все необходимое, можно приступать к сборке устройства.

Во время работы не стоит забывать, что пропан – взрывоопасный газ, и любое несоблюдение правил техники безопасности может привести к необратимым последствиям.

Поэтому перед испытанием устройства нужно обязательно проверить все соединения на герметичность. И только убедившись, что утечки нет, можно приступать к работе с самоделкой.

Вариант 3 — миниатюрная модель горелки

Давайте рассмотрим еще один вариант газовой горелки, работающей на пропане. Эту миниатюрную газовую горелку часто называют еще горелкой Бунзена.

Особенностью этого устройства является то, что его можно свободно держать в руках, не боясь получить ожог. Давайте попробуем собрать ее собственными руками.

Для работы понадобятся:

Старая газовая горелка.

Тонкая медная трубка 10 метров.

Медная проволока.

Игла с медицинского шприца.

Болт №8.

Подготовив все необходимые материалы можно приступать к созданию нашей самоделки.

Для этого воспользуемся следующей инструкцией:

Теперь вы знаете, как соорудить газовую горелку своими руками и что для этого потребуется. Как видите, ничего сложного в этом нет, достаточно соблюдать правила безопасной эксплуатации оборудования, о которых мы расскажем немного ниже.

Правила безопасной эксплуатации оборудования

Выполняя сварочные работы, обязательно стоит использовать средства индивидуальной защиты: очки, перчатки, специальную обувь.

Перед началом работ нужно хорошенько осмотреть оборудование на наличие повреждений. Если оборудование испачкалось, обязательно удалить грязь

Работать с пропановыми баллонами можно только в хорошо проветриваемых помещениях, при этом температура воздуха не должна быть ниже 0 °С.

Категорически запрещено:

Работать вблизи открытого огня.

Держать баллон при работе в наклонном состоянии.

Размещать сосуды под солнцем.

Проводить работы без редуктора.

Разогревать редуктор над открытым огнем.

Кроме того, ощутив запах газа необходимо немедленно прекратить работу и перекрыть вентиль на баллоне. Рекомендуем также ознакомиться с основными причинами взрыва баллонов с газом.

Работая без средств индивидуальной защиты можно получить ожог, причем не только от открытого огня, но и от случайного прикосновения к раскаленным деталям.

Имея под рукой небольшой запас инструментов, схему газовой горелки и необходимые материалы, собрать пропановую горелку сможет каждый домашний умелец. При этом важно соблюдать правила пожарной безопасности и использовать только качественные материалы, разрешенные к применению в системе бытового газоснабжении. Но если вы не уверены в собственных силах, такое устройство лучше приобрести в магазине.

Если вам приходилось самостоятельно собирать пропановую горелку, пожалуйста, поделитесь своими знаниями с нашими читателями, расскажите, на каком варианте остановились именно вы. Почему его выбрали и были ли трудности в процессе работ. Возможно, у вас есть схема устройства и фото готовой самоделки – прикладывайте наглядную информацию в обсуждении материала.

автор Гусев Максим

Самодельная газовая горелка, делаем своими руками

Что такое газовая горелка? Многих интересует точный ответ на данный вопрос. Если вкратце, то это самодельное пропановое устройство, которое имеет огромное количество преимуществ перед своими аналогами. В данной статье мы попытаемся в точности разобраться во всём, что касается самодельной газовой горелки, а также ответим на вопрос «Как сделать газовую горелку своими руками?»

Во-первых, хочется отметить основные особенности данной конструкции. К ним можно отнести:

• предельно просты в применении;
• никаких неприятных и вредных запахов, следов копоти и тому подобного;
• компактность, позволяющая использовать газовую горелку практически везде.

Конструкция самодельной газовой горелки

В устройство самодельной газовой горелки включаются:

• металлический корпус;
• редуктор;
• форсунка;
• регулятор подачи топлива;
• головка;
• узел для закрепления газового баллона.

Металлический корпус включает в себя специальный стакан, с помощью которого механизм избавляется от возможности задувания пламени. Сюда также входит металлическая или другая рукоятка, которая не превышает 100 сантиметров. Поверх рукоятки устанавливается деревянный держатель и газовый шланг. С помощью редуктора и трубки с вентилем регулируется уровень подачи газа, а также его длина соответственно. Форсунка служит для розжига топлива, в данном случае последним является пропан.

Вид топлива, на котором работает горелка

Как говорилось ранее, газовая горелка также называется пропановой. Отсюда несложно сделать вывод, что, как правило, в виде топлива используется именно пропан либо смесь пропана и бутана.

Данным топливом заполняется специальный баллон, который крепится к горелке.

Производство газовой горелки своими руками

Как вы могли понять из списка элементов всей конструкции приспособления, она является предельно простой и не имеет каких-либо сложных деталей, на которые нужно тратить большое время.

Для того чтобы сделать агрегат своими руками, потребуется немного времени и сил. И если правильно изучить материал, представленный в данной статье, а также со всей серьезностью и аккуратностью подойти к процессу (поскольку работа ведется с огнеопасными веществами), то он обязательно будет выполнен.

Как показывает практика и множество живых примеров, в среднем человек, который никогда не занимался созданием самодельных газовых горелок, через 40-45 минут после прочтения инструкции уже смог похвастаться горелкой, сделанной своими руками.

Как сделать газовую горелку своими руками

Вот мы и подошли к самому интересному процессу. К изготовлению горелки. Ниже будет подробно описан весь процесс создания данного агрегата, с учетом всех нюансов и советов.

Итак, начать следует с самого простого, но не менее интересного. С изготовления рукоятки горелки. В принципе, материал можно использовать любой. Кстати, более разумным будет просто использовать готовую рукоятку от какого-нибудь старого и ненужного паяльника. Подводящая трубка изготавливается исключительно из стали.

Не забывайте обращать огромное внимание на размеры всех деталей. Например, диаметр подводящей трубки горелки не должен превышать одного сантиметра, а его толщина должна колебаться в районе 2 — 2. 5 мм. Эта трубка вставляется в ручку и фиксируется с помощью клея или другого качественного материала, подходящего для выполнения данной цели.

Корпус

Корпус горелки, как ни странно, изготавливается также из стали. Лучше всего использовать латунный прут, ширина которого должна составлять примерно 2 сантиметра. Рассекатель можно изготовить также из него.

Далее проделывается несколько отверстий для того, чтобы создать циркуляцию кислорода в агрегате. Ведь, как известно любому: огонь не может существовать без кислорода. В общем количестве таких дырок должно быть четыре: каждая диаметром порядка 1 миллиметра. Делаются они в самом стержне рассекателя горелки.

Следующим шагом необходимо силой запрессовать рассекатель, с которым производились работы немного ранее, в корпус газового приспособления. Внутренний фланец должен быть установлен с некоторым зазором порядка половины сантиметра. С помощью этой щели в будущем будет тормозиться огромный поток газа, подходящий к запальнику.

Форсунка

Как говорилось ранее, с помощью форсунки обеспечивается подача топлива, а именно, пропана, из его баллона наружу. Для ее изготовления следует использовать специальный металлический прут. Здесь понадобится 2-миллиметровое сверло для того, чтобы проделать глухое отверстие в форсунке. Для перемычки нам понадобится 4-миллиметровое сверло. Проделанные отверстия зачеканиваются молотком, а после подтачиваются с помощью всеми любимой наждачной бумаги.

После этого на конец трубки монтируется шланг от редуктора, который должен быть выполнен из специального резинового и тканевого материала. Закрепление происходит обычным хомутом с помощью рядовой отвертки.

После того как механизм, по вашему мнению, верно закреплен, необходимо выставить оптимальное давление в баллоне и подать газ из него. Воздух из шланга после этого должен быть полностью вытесненным. Длина огня при правильном расположении и работе всех деталей должна составлять порядка 40-50 мм.

В общем, как и говорилось ранее, самодельная газовая горелка является довольно уникальным средством, которое придет на помощь любому хозяину в любых неприятных бытовых ситуациях. А максимальная лёгкость её изготовления может только еще сильнее привлекать все приоритеты к себе.

Источник

Как построить газовую яму для костра своими руками

Меню

Счет

В видео выше наш Повелитель Всего Огня (Адам) расскажет вам, как именно построить свой собственная газовая топка. Если в ходе этого процесса у вас возникнут вопросы или вы не уверены в одном из шаги, описанные выше, позвоните нам по указанному ниже номеру, и специалист будет рад помочь. После просмотра видео ознакомьтесь со списком вещей, которые следует учитывать при строительстве собственной газовой топки. которые мы изложили ниже. После того, как вы закончите строить газовую яму для костра, первое, что вы хотите сделать это наслаждаться / поделиться им с друзьями и семьей. Поделись с нами! Пришлите нам несколько фотографий, и мы разместим их в нашей галерее вдохновения. Вы можете отправить по электронной почте фотографии на [email protected].

7 На что следует обратить внимание при строительстве газовой костровой ямы:

---

Газоснабжение

Прежде чем приступить к проектированию ямы для костра, сначала определитесь с газоснабжением. И природный газ, и Можно использовать пропан, но давление подачи и рейтинг BTU должны регулироваться для обоих. Для натуральный Газ , давление подачи должно быть установлено в пределах 3,5–7 дюймов водяного столба. Для пропан , давление подачи должно быть установлено в пределах 8–11 дюймов водяного столба.

** Если вы используете баллон с пропаном на 20 фунтов, рассмотрите максимальная производительность резервуара должна составлять 90 000–125 000 БТЕ, и необходимо использовать регулятор. Причина почему это важно, так это то, что рейтинг BTU 20-фунтового бака ограничит ваши варианты горелки до размеры, рассчитанные на 125 000 или менее БТЕ.

Горелка для костра

Форму и размер горелки для костра можно выбрать после определения подачи газа. Выбирать горелка это по крайней мере на 6 дюймов меньше , чем внутренний размер вашего шкафа; что поместите 3 дюйма между краем горелки и внутренним краем ямы по всей окружности вашей ямы. Мы ниже мы выделили некоторые из наших самых популярных горелок, или вы можете просмотреть все комплекты горелок Fire Pit.

Поддон для костра

Рекомендуется для использования со всеми горелками для костра, но требуется для костровых ям, в которых используется газ пропан. поставлять. Сковорода для костра может быть плоской или чашеобразной, чтобы соответствовать вашему конкретному стилю конструкции.

Ваша сковорода должна быть установлена ​​как минимум на 3–4 дюйма ниже верхней поверхности очага для костра. корпус. Назначение поддона для горелки состоит в том, что при использовании пропана он разделяет воздух. смеситель от горелки, и во ВСЕХ применениях помогает с отводом воды и вентиляцией. Мы выделил некоторые из наших самых популярных сковородок ниже, или вы можете просмотреть все сковороды Fire Pit.

Фланцевый удлинитель

Во многих случаях запорный клапан должен располагаться внутри очага для костра, и если стены ограждения толще 3 дюймов, есть большая вероятность, что потребуется использовать удлинитель фланца и более длинная клавиша включения/выключения.

Мы выделили некоторые из наших самых популярных компонентов расширения ниже, или вы Можно Посмотреть все клапаны и ключи для пожарных ям.

Вентиляция

Для всех горелок для костра требуется адекватная вентиляция. Рекомендуемый объем вентиляции 36 кв. дюймов или (2) 18 кв. дюймов вентиляционных отверстий на двух противоположных сторонах для создания надлежащего потока воздуха. Мы ниже мы выделили некоторые из наших самых популярных вариантов вентиляции, или вы можете просмотреть все аксессуары для вентиляции костра.

Монтажные хомуты

Монтажные хомуты предназначены для упрощения процесса установки поддона для костра. гибкие монтажные кольца могут изгибаться для круглых корпусов и могут фиксироваться в бетоне винты. Мы выделили некоторые из наших самых популярных вариантов установочных колец ниже, или вы можете Посмотреть все ошейники для установки костра.

Fire Media

Fire Media — это последний шаг к отделке газовой топки. Лавовый камень, огненное стекло и наборы бревен могут можно использовать для завершения вашего костра. Максимум 2–4 дюйма среды должны покрывать вашу горелку и кастрюлю. Ваш выбор огнестойкой среды чисто эстетический и зависит от того, какой окончательный вид вы хотите получить. Мы выделили некоторые из наших самых популярных вариантов носителей огня ниже, или вы можете просмотреть все носители Fire Pit Опции.

© Spotix, Inc. Все права защищены. Карта сайта

Как построить газовую топку за 10 шагов

Место для костра — отличный способ приятно провести время на свежем воздухе. Этот простой проект «Сделай сам» отлично подходит для всех уровней навыков и может быть адаптирован к вашему собственному заднему двору или патио. Он может быть построен в траве, на бетоне или тротуарной плитке. Спорите между ямой для костра на пропане или природном газе и ямой для костра на дровах? Соберитесь у теплого и уютного костра с семьей и друзьями, чтобы создать воспоминания, которые останутся на всю жизнь. Если вы ищете единственную в своем роде газовую яму для костра, подумайте о столе для костра на заказ , который будет соответствовать вашему уникальному стилю на заднем дворе!

Время:

3 часа

Список материалов:

• Бетонный строительный блок
• Самодельный комплект газовой горелки с панелью управления (получите его здесь: DIY-38-KIT)
• Лавовый камень или другой наполнитель, предназначенный для использования с ямами для газового костра (рекомендуется 0,5 куб. мешка или примерно 20 фунтов)
• 1 Вентиляционный блок (дополнительно)
• Клей для бетона для наружных работ
• Одна батарея AAA для розжига горелки
• Пароизоляционный слой (при строительстве на траве или брусчатке)

Инструменты, необходимые для сборки блока:

• Уровень
• Лопата (при строительстве в траве)
• Грабли (при строительстве в траве)
• Молоток
• Пистолет для герметика

Инструменты, необходимые для сборки горелки:

• 2 разводных ключа
• Гаечный ключ 7/16 дюйма
• Электродрель с насадкой Phillips

Вы также можете просмотреть исходные пошаговые инструкции на HomeAdvisor здесь.

1. Прежде чем собирать газовую яму для костра, спланируйте, где вы хотите ее построить, и решите, как вы будете подавать газ в это место. Если вы решите провести линию природного газа к устройству, убедитесь, что ее установил сертифицированный газовый техник, прежде чем приступить к этому проекту. Проверьте также любые городские постановления, чтобы убедиться, что ваша новая яма для костра будет законно построена в соответствии с нормами.

2. При размещении места для костра в траве отметьте круг диаметром 40 дюймов и удалите всю траву, дерн и корни. Удалите 2 дюйма почвы на том же участке. Обязательно выровняйте почву в том месте, где будет построена яма для костра, и добавьте от 1 до 2 дюймов основания из брусчатки. Упакуйте основание асфальтоукладчика и используйте уровень на протяжении всего процесса.

3. После установки основания асфальтоукладчика, если он используется в траве или поверх тротуара, установите пароизоляцию. Это предотвратит попадание влаги на землю и защитит комплект газовой горелки. Пароизоляционный материал не нужен при строительстве на бетонной плите.

4. Затем выложите первое кольцо из блоков хардскейп по кругу. Мы решили использовать асфальтоукладчики высотой 4 дюйма, но вы также можете использовать блок подпорной стены или что-то подобное. Мы рекомендуем внутренний диаметр от 32 до 37 дюймов. Для выравнивания используйте резиновый молоток.

5. Установите следующее кольцо из бетонного блока, оставив место для панели управления и дополнительного вентиляционного блока. Если вы решите отказаться от вентиляционного блока, между бетонными блоками должно быть достаточно места, чтобы обеспечить поток воздуха под горелкой, мы рекомендуем общую площадь не менее 10 квадратных дюймов. Конкретные инструкции см. в руководстве к комплекту газовой горелки.

6. После того, как вы правильно разместите бетонные блоки, осторожно удаляйте блоки по одному и наносите клей для бетона. Поместите блок обратно на кольцо и надавите. Повторите этот процесс для каждого блока.
