Самодельная инфракрасная паяльная станция | TehnoStation

Инфракрасная паяльная станция представляет самое современное устройство для пайки сложных элементов. Инфракрасное излучение, за счет концентрации пучка излучения инфракрасного спектра, позволяет избежать механических повреждений и перегрева компонентов.

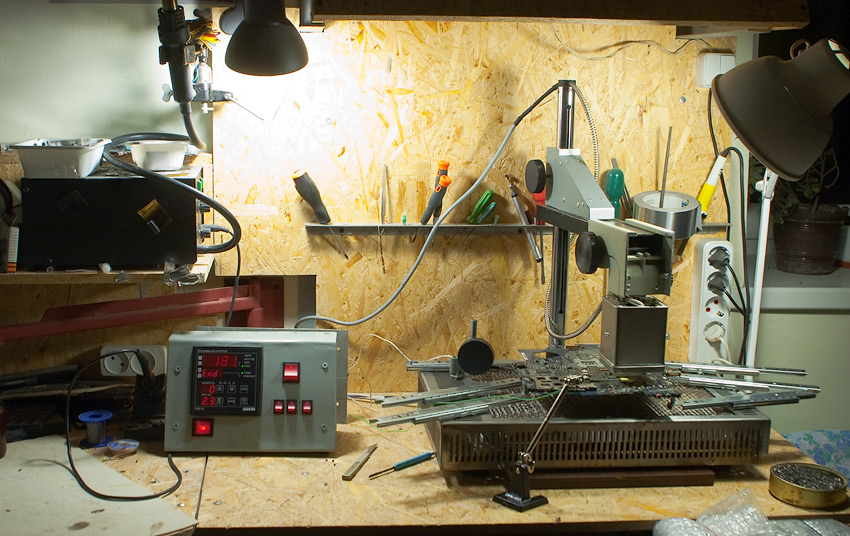

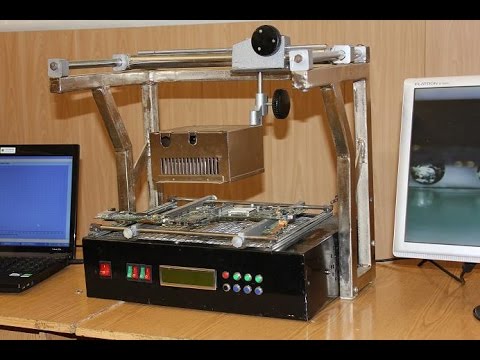

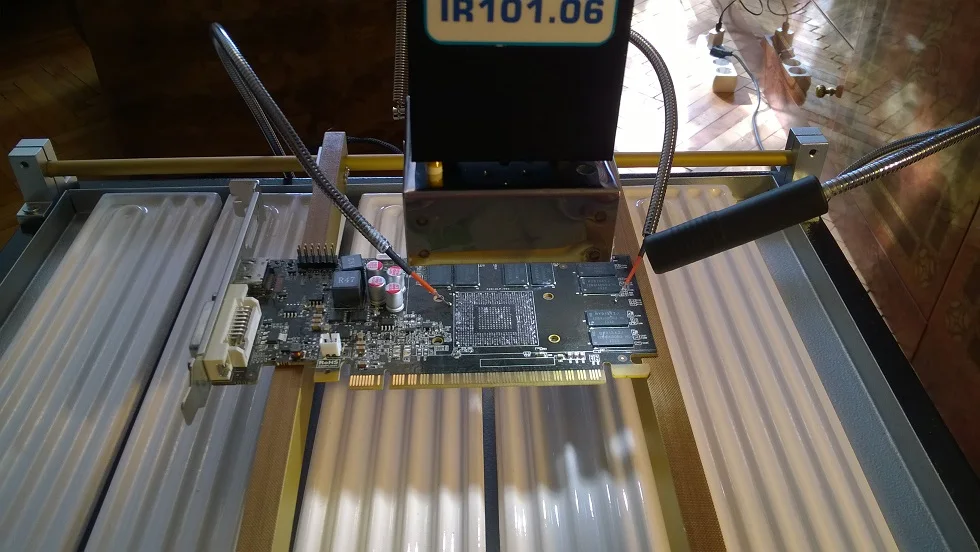

Паяльная станция (я ее назвал IR101, первое, что пришло в голову) предназначена для пайки BGA чипов, сложных микросхем (имеющих большое количество выводов и большую площадь интеграции), а так же в труднодоступных местах, с использованием свинцового и безсвинцового припоя (температурный диапазон пайки от 170 до 400 град С). Станция имеет как ручной режим пайки, так и автоматический. В каждый режим можно вносить корректировки до пайки и в момент выполнения.

Из чего состоит.

Станция состоит из платформы, с передвижным штативом, двумя нагревателями (верхний и нижний), блока управления, температурного датчика и регулируемой системой крепления плат.

Верхний нагреватель керамический, мощностью 450W, размещен в дюралевом корпусе. Корпус с верхним нагревателем вентилируется кулером, который так же отводит вредные испарения флюса от места пайки. Положение верхнего нагревателя меняется по высоте колесиком, расположенным на подвижном штативе.

Нижний нагреватель галогенный, мощностью 150W, размещен в стальном корпусе и защищен алюминиевой сеткой.

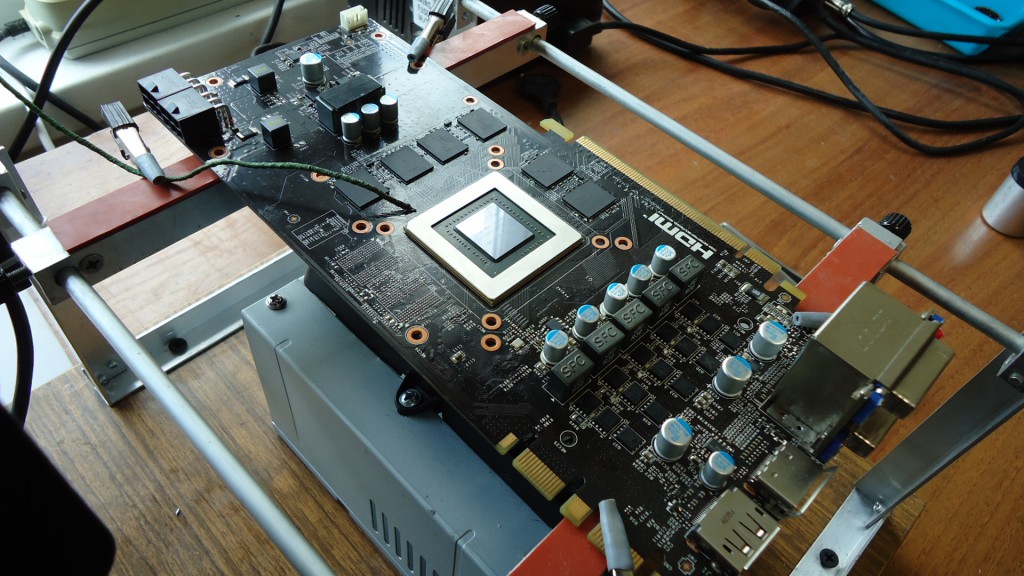

Датчик температуры закреплен на профиле от зажима плат, состоит из термопары и цифрового блока, для расчета температуры.

Блок управления состоит из платы управления, блока питания электронной части устройства, твердотелого реле (для управления верхним нагревателем), электромагнитного реле (для управления нижним подогревателем), светодиодов (для индикации работы нагревателей),  защитного предохранителя (15А),  дисплея и кнопок управления.

Паяльная станция IR101 самодельная, за основу конструкции взят старый фотоувелечитель. С фотоувеличителя снято все лишнее, изготовлена верхняя крышка из пластика и алюминиевая пластина для крепления верхнего нагревателя. Установлен кулер 12В. Нижний подогреватель изготовлен из галогенного прожектора и корпуса от блока питания компьютера. Стекло прожектора снято, вместо него установлена металлическая сетка. Верхний подогреватель керамический, используется в современных паяльных станциях. Система держателя плат выполнена из алюминиевых профилей и стержней, собранные на заклепки и винты.

Фиксация подвижных частей осуществляется винтами, взятыми с фоувеличителя. Поверх планок наклеены полоски из термостойкого силикона. Зажимы изготовлены из крокодилов, обтянутых силиконовыми трубками. Блок управления работает на микроконтроллере Atmega 328P. Термодатчик состоит из термопары типа «К» и контроллера MAX6675, для преобразования данных с термопары в цифровое значение.

Как работает.

Станция имеет два режима работы: автоматический (точнее полуавтоматический) и ручной. Автоматический режим используется в большинстве случаев при пайке BGA чипов или планарных микросхем. Ручной чаще необходим для выполнения особых задач ( к примеру необходимо прогреть плату или конкретное место на плате с безсвинцовым припоем, для пайки элементов с помощью паяльника или термофена).

Главное меню

Автоматический режим.

Использует заранее настроенный профиль (можно записать 4 профиля), в котором задаются следующие параметры:

t1 (69-230 гр.С) – температура нижнего подогрева (температура прогрева платы перед пайкой). Необходим для уменьшения разности температур на поверхности платы, тем самым, исключая деформацию платы, при локальном нагреве верхнем нагревателем. Примечание: максимальное значение можно установить до 230гр. С, однако, прибор способен быстро и легко прогревать плату до 130гр, выше будет греть долго и может повредить плату в результате длительного нагрева.

T1 (1-20 мин) – время достижения температуры t1. За какое время нижний подогреватель выйдет на нужную температуру. Если выставлять больше, плата будет разогреваться плавно, что более предпочтительно. Слишком большое время нежелательно для некоторых деталей платы (например, электролитических конденсаторов).

t2 (170-400 гр.С) – температура верхнего подогрева (температура места пайки). Температура выбирается исходя из температуры плавления припоя, используемого на плате. Чаще подбирается практически, использую данные по режимам пайки конкретной платы, или опытным путем.

T2 (1-20 мин) – время выхода на температуру t2. За какое время верхний нагреватель нагреет место пайки. Большее время благоприятней для пайки, т.к. плавно и равномерно прогревает все контактные площадки. Слишком большое время может приводить к деградации паяемой детали, а так же деталей расположенных поблизости.

T3 (1-20 мин) – время остывания. За какое время плата остынет до 50гр С. Необходимо для более качественной пайки (исключает холодный спай), препятствует деформации платы.

Параметры устанавливаются в пункте «режим» (первый пункт главного меню). Кнопками «<», «>» устанавливается необходимое значение. Кнопка «Ввод» переходит к следующему значению. После установки всех параметров, программа предлагает сохранить настройки в один из 4 профилей. При нажатии кнопки «Назад», данные не сохраняются и программа возвращается в главное меню.

Запустить автоматический режим можно выбрав из главного меню пункт «Пуск».

После чего появится окно выбора профиля.

Выбрав профиль, нажимаем «Ввод», программа запускает режим пайки, который включает в себя 4 операции:

1) плавно прогревает плату снизу до нужной температуры,

2) плавно прогревает место пайки сверху до температуры пайки (нижний подогреватель продолжает работать),

3) переходит в режим пайки, в котором поддерживается необходимое время нужная температура, чтобы успеть выполнить операцию монтажа или демонтажа детали,

4) плавно остужает плату, использую только нижний подогреватель, для поддержания температуры.

В автоматическом режиме отображается на дисплее текущая операция, время с начала операции, фактическая температура. Два световых индикатора под дисплеем сигнализируют, о том, какой подогреватель работает в данный момент. Переход к следующей операции сопровождаются звуковым оповещением (если данная настройка включена в пункте «Настройки»).

Каждую операцию можно пропустить и перейти на следующую, не дожидаясь её окончания при помощи нажатия кнопки «Ввод» в течении 2 сек. При нажатии кнопки «Назад» в течении 2 сек, паяльная станция останавливает работу и переходит в главное меню.

Ручной режим.

Использует параметры, которые можно менять в реальном времени и содержит две операции (прогрев платы и прогрев места пайки). Перейти в него можно из главного меню режим «Ручная». После перехода на дисплее отобразиться текущая операция (нижний прогрев).

Кнопками «<», «>» можно установить необходимую температуру. Нажатие на кнопку «Ввод» переведет программу к следующей операции (верхний прогрев), оставляя нижний прогрев включенным, а нажатие «Назад» закончит пайку и выйдет в главное меню.

Во второй операции нажатие «Ввод» или «Назад» закончит пайку и выйдет в главное меню.

Настройки паяльной станции.

Для перехода к настройкам необходимо в главном меню выбрать пункт «Настройки».

Откроется меню настроек. Переход по пунктам осуществляется кнопками «<», «>». Изменение значений кнопкой «Ввод». Кнопка «Назад» сохраняет настройки и выходит в главное меню.

Теперь подробней о настройках:

«Гист» — устанавливает гитерезис. Отклонение от заданной температуры в градусах цельсия.

«Звук» — отключает/включает звуковые оповещения.

«Датчики» — устанавливает количество датчиков (данный прибор может брать значения с двух датчиков, устанавливаемых сверху и снизу платы).

«Пайка» — время операции пайки в автоматическом режиме (время поддержания постоянной температуры t2).

Заключение.

Вот и все, что касается работы прибора. Все настраиваемые значения позволяют работать как большинство современных профессиональных станций. Самое главное отличие, что контроль ведется без помощи компьютера. Посчитал это предпочтительней, так как станцию можно разместить где угодно и не зависеть от других устройств. Второй момент – в большинстве станций устанавливается не время набора температуры, а скорость ее роста. Абсолютно одно и тоже, но по мне удобней использовать именно время выхода на рабочую температуры (более понятней выйти на 200град за 5 мин, чем установить скорость набора 0,666 град/сек). В профессиональных станциях нижний подогреватель используется тоже керамический. Конечно он лучше, чем галогенный, но и дороже раз в 15 раз. А одной из главных целей создания устройства – сделать недорогое, выполняющее все необходимые задачи устройство. Так же в дорогих станциях установлены камеры, лазерные линейки, дополнительное освещение и т.д. Все это можно было без особых проблем и сюда добавить, но огромной пользы от них не будет, а цена поднимется значительно.

О том, как использовать данную станцию и опыт работы с ней можно ознакомиться в статье Работа на паяльной станции IR101.

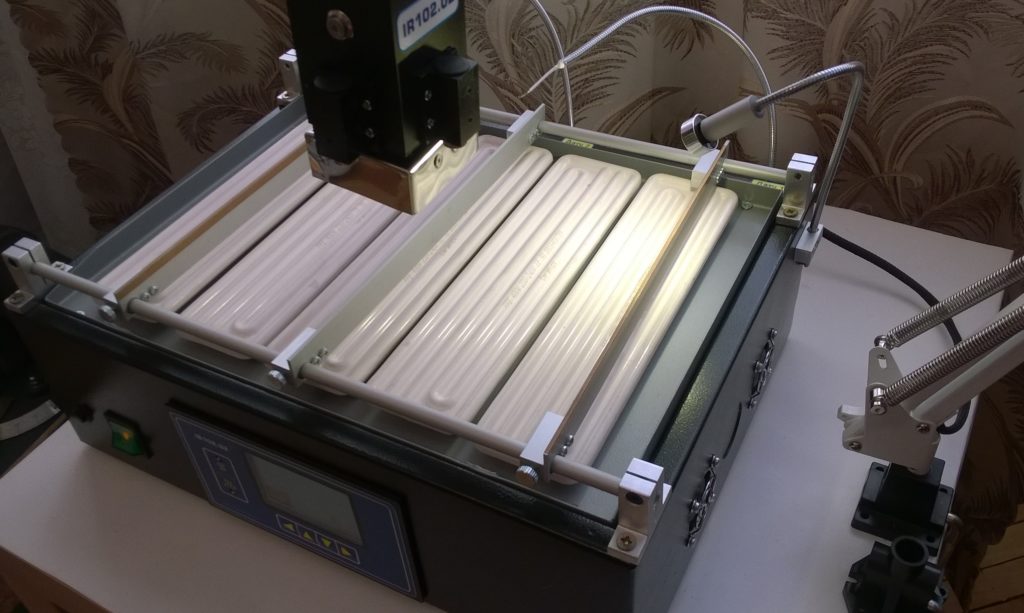

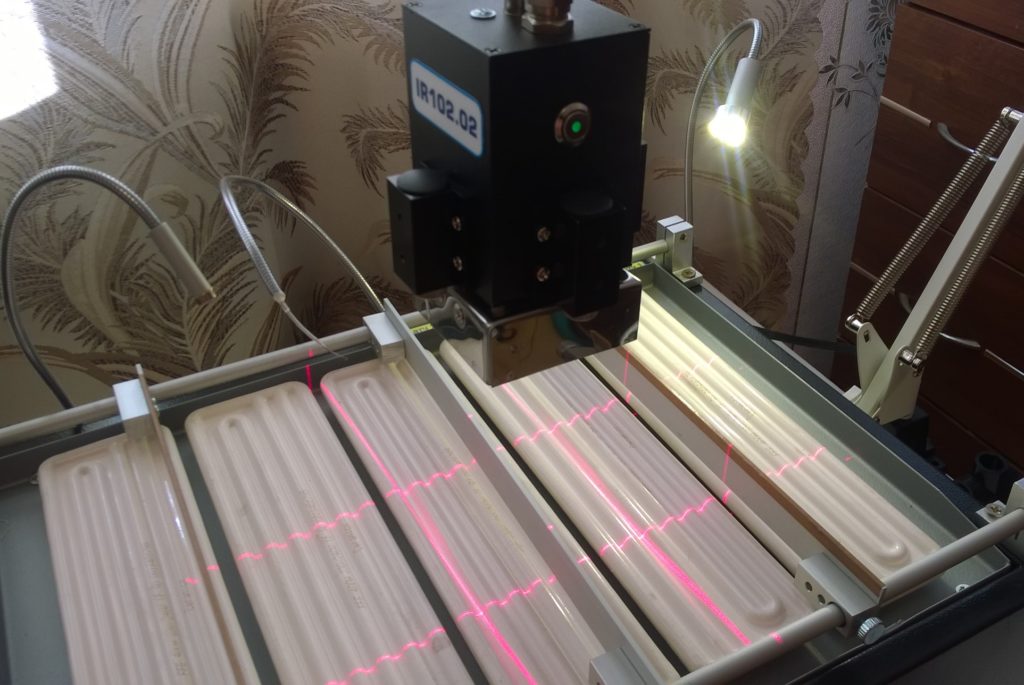

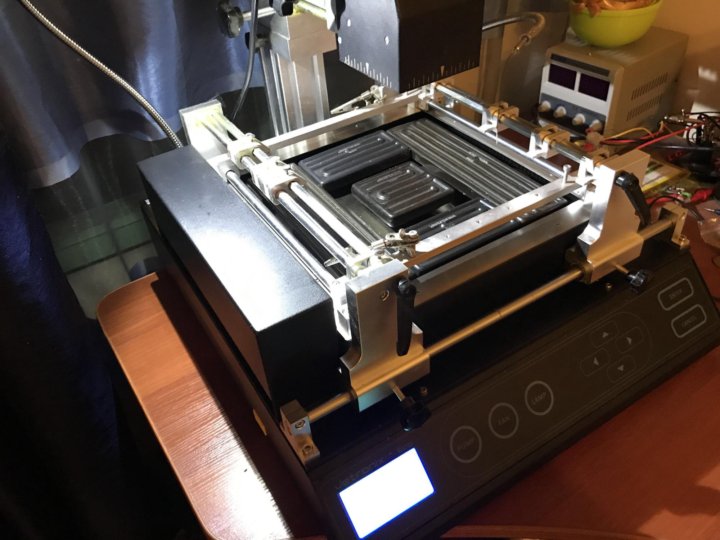

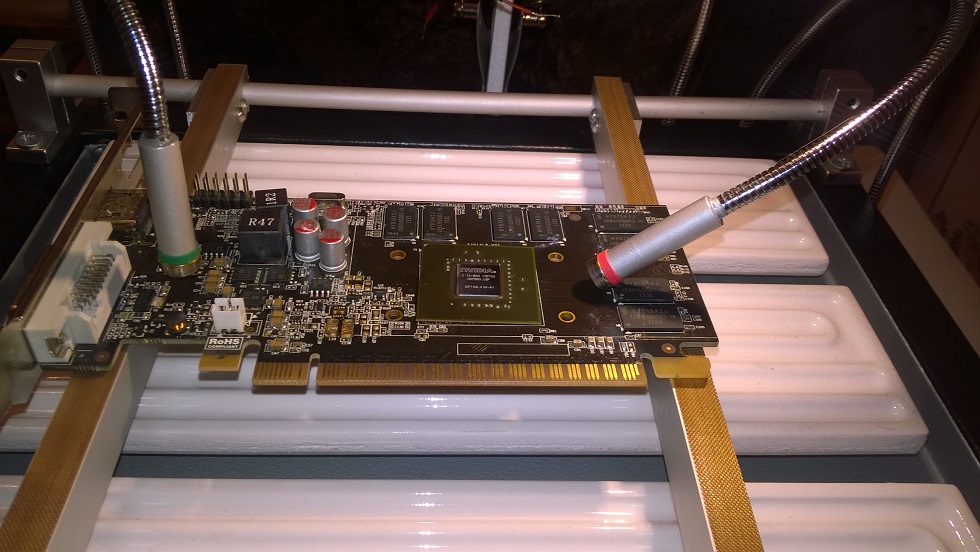

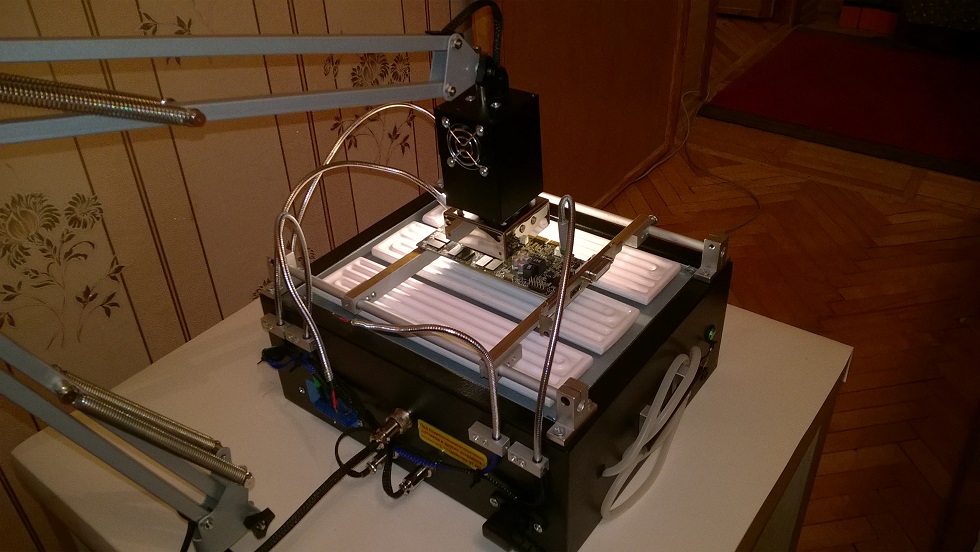

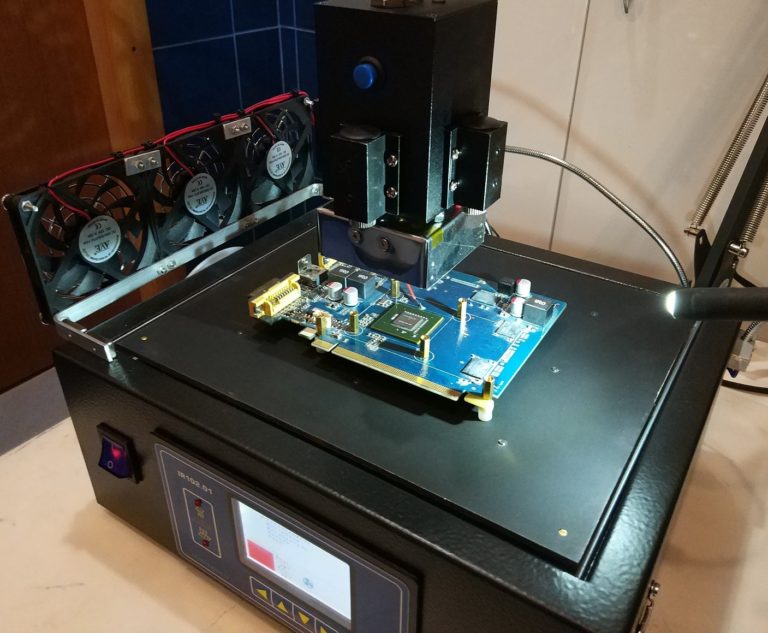

Самодельная станция с полноценным керамическим нижним подогревателем IR101.02.

Если кого-то заинтересовала данная станция, могу недорого продать. По вопросам продажи и изготовления, пишите на почту ([email protected]) или оставляйте комментарий.

Самодельная ик паяльная станция своими руками

В связи с желанием посвятить себя ремонту ноутбуков и компьютерных комплектующих встал вопрос о приобретении хорошей ик паяльной станции. Ознакомившись с серийными промышленными станциями и их ценами решено было сделать собственную. Вот что из этого получилось:. Основное достоинство-дешевизна,вся конструкция мне обошлась менее 5тр,самое дорогое,это корпус.

Поиск данных по Вашему запросу:

Самодельная ик паяльная станция своими руками

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Термостол своими руками
• Инфракрасная паяльная станция своими руками: особенности устройства
• Инфракрасная паяльная станция своими руками
• ИК паяльная станция, самодельные конструкции
• Принципиальные схемы
• ИК паяльная станция своими руками v2
• Инфракрасная паяльная станция своими руками
• ИК паяльная станция своими руками
• Инфракрасная паяльная станция своими руками. Ик паяльная станция своими руками

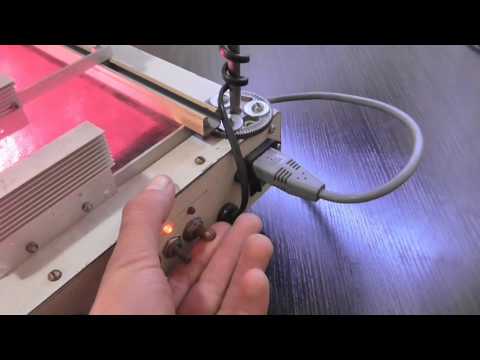

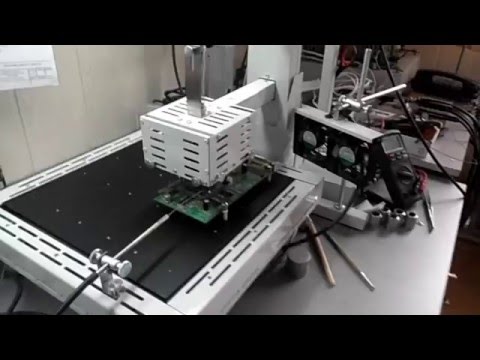

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Наша самодельная ИК паяльная станция для пайки BGA / Home made IR BGA station

Термостол своими руками

Для пайки bga микросхем нужна инфракрасная паяльная станция, но это очень дорогое профессиональное оборудование, которое не всем по карману.

В этой инструкции я расскажу о том, как инфракрасная паяльная станция своими руками легко доступна к постройке заинтересованным человеком. Коротко о том, что такое ик паяльная станция: это такой инструмент, позволяющий припаивать микросхемы с выводами не в виде отдельных ножек, а в виде массива шариков припоя. Это центральные процессоры ноутбуков, чипы в телефонах и видеокартах и многое другое. В заводском исполнении такая станция стоит от до долларов в среднем. Найдите старый галогеновый обогреватель, вскройте его и возьмите рефлекторы и четыре галогеновые лампы.

Будьте осторожны, не разбейте лампы! Теперь вам нужно приложить воображение и придумать, какой корпус будет у нижнего нагревателя. Вы можете использовать корпус от старого ПК или сделать как я. Я взял алюминиевые уголки толщиной 1 мм. Они отлично вместили в себя рефлекторы и лампы, а так-же обеспечили требуемую жесткость конструкции.

Этот обогреватель вмещает в себя 4 штуки ваттных лампы, подключенных в параллель. Используйте штатную проводку обогревателя чтобы подключить их уже в новом корпусе. После того, как вы закончите корпус для нижнего нагревателя, вам будет необходимо установить систему крепления печатных плат. Состоит она, в моём случае, из отрезков профиля, использовавшегося как держатель занавесок.

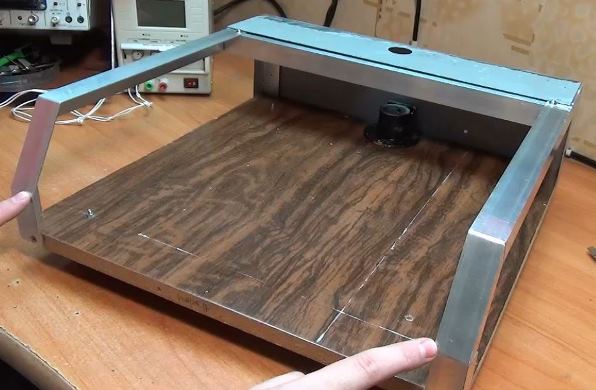

Нужно отрезать шесть кусков этого профиля, с примерными размерами как на фото. В качестве удерживающего элемента используются импровизированные гайки, сделанные из металлической перфорированной ленты, которую можно купить в хозяйственных магазинах. Такая система крепления позволяет в достаточно широких пределах закреплять и перемещать печатные платы разнообразных размеров, используя лишь отвертку для откручивания-закручивания гаек.

Для того, чтоб наша инфракрасная паяльная станция, сделанная своими руками, функционировала должным образом, она должна поддерживать заданный температурный профиль нагревания и охлаждения.

Иначе это может привести к растрескиванию печатных плат, перегреву микросхем и прочим не менее неприятным последствиям. Для контроля профиля нагрева служат две термопары, которые должны контролировать температуру снизу и сверху паяемой платы.

Чтобы термопары были достаточно подвижными и удобными к расположению я придумал отличный способ их крепления. Для этого нам понадобится пара гибких душевых шлангов, немного отожженной стальной проволоки она гибкая и сохраняет форму после изгиба, в отличие от не отожженной.

В гибкий шланг нужно продеть кусок стальной проволоки и провода для термопары. Затем один конец гибкого шланга нужно прикрутить к корпусу нашего нижнего нагревателя. В качестве верхнего нагревателя я использовал керамический нагреватель мощностью ватт. Вы можете купить такой на алиэкспрессе в разделе запасных частей для паяльных станций.

К этому нагревателю из тонкого листового железа нужно согнуть корпус, примерно такой как у меня на фото. Корпус очень важен для организации хорошего и правильного потока воздуха.

PS: Процесс нахождения констант P, I и D это неприятная процедура в данном случае, потому как керамический нагреватель нагревается и остывает довольно долго. От нее нам понадобится механизм ноги. Учитывая то, что ик головка инфракрасной паяльной станции должна доставать до любого угла нашего нижнего обогревателя, сначала следует прикрепить ик головку к держателю.

А затем уже выяснить из какого положения крепления она легко перемещается по всей поверхности нижнего нагревателя инфракрасной паяльной станции. Крепление держателя к нижнему нагревателю можно выполнить из кусочка пвх трубки, приверченной с помощью хомута к корпусу.

Теперь вам нужно или найти готовый или сделать самостоятельно из листового металла корпус для контроллера инфракрасной паяльной станции. В этом корпусе поместятся: 2 твердотельных реле, Arduino ATmega, дисплей, блок питания для ардуино а так-же разнообразные кнопки и и разъемы.

Так как я не знал, насколько сильно будут греться твердотельные реле, я приделал им по радиатору. Для обдува радиаторов и внутренностей контроллера я поставил на задней стенке контроллера вентилятор.

В ниже преложенном коде всё очень подробно объяснено что и как с чем соединяется. Монтаж очень простой. Как пользоваться контроллером: Тут нет автонастройки значений P, I и D, так что вам придется задать их именно для вашей инфракрасной паяльной станции. Есть 4 профиля.

Я специально не стал объяснять создание такой штуки, как инфракрасная паяльная станция своими руками очень детально, потому-что ваша конструкция почти наверняка будет отличаться от моей.

Даю свою инструкцию лишь как пример самостоятельной постройки ик паяльной станции. Как обычно говорят, жмите лайки и репостите запись в соц сетях если вам понравилась моя инструкция.

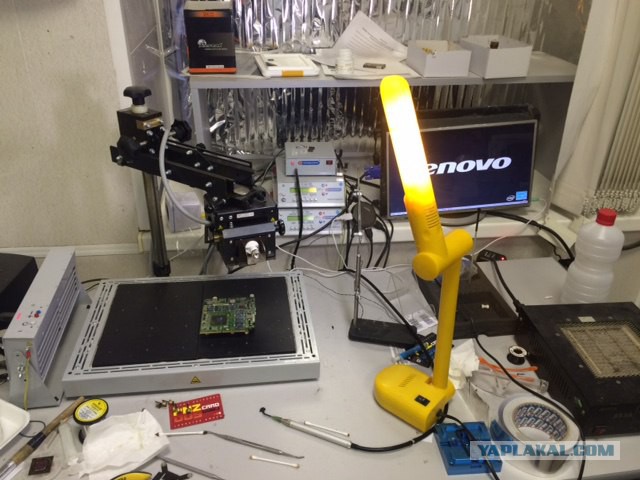

Радиолюбителям рано или поздно приходится сталкиваться с пайкой элементов посредством массива шариков. BGA способ пайки используется повсеместно в массовых производствах различной техники. Для монтажа используется инфракрасный паяльник, который производит соединение деталей бесконтактным способом. Готовые модификации стоят дорого, а более дешевые аналоги не обладают достаточным функционалом, поэтому возможно изготовить паяльник в домашних условиях.

Принцип работы инфракрасной паяльной станции заключается в воздействии сильными волнами длиной мкм на элемент. Устройство для пайки самодельными ИК паяльными станциями как самодельными, так и приобретаемыми, состоит из нескольких элементов:. Материалы в различной форме подвергаются пайке с помощью ИК станции, сделанной своими руками, существуют основные параметры передачи энергии, непрозрачность, отражение, полупрозрачность и прозрачность.

Перед изготовлением ИК паяльной станции своими руками нужно понимать, что существуют некоторые недостатки данных систем:. Тепловое воздействие инфракрасной станцией происходит поверх детали, температуры бывает не достаточно, поэтому конструкция подразумевает нагрев нижней части. Нижняя часть состоит из термостола, процесс пайки может осуществляться посредством спокойного инфракрасного излучения, либо потоком воздуха. Профессиональное оборудование стоит достаточно дорого, более дешевые аналоги не обладают достаточным функционалом.

Для экономии средств, выполнения нужных операций с BGA контроллерами, возможно изготовить инфракрасную паяльную станцию своими руками.

Конструкция представляет собой изготовленный из старого светильника термостол, оснащенный лампами галогенового типа. Контроллер и верхний нагреватель приобретается на рынке или собирается из старых запасных частей. Термостол потребует наличие отражателей, галогеновых ламп, размещенных в корпусе из профиля или листового металла. При изготовлении инфракрасной паяльной станции своими руками, стоит придерживаться чертежей, которые возможно разработать самостоятельно или позаимствовать у других исполнителей.

Обязательно корпус снабжается местом для термопары, которая передает информацию на контролер для предотвращения резких перепадов температуры, избыточного нагрева материала. Сборка ИК паяльной станции подразумевает самодельные конструкции в виде крепежа из штатива. Контроль температуры нагревательного узла производится второй термопарой. Устанавливается параллельно с нагревателем, штатив закрепляется на панели таким способом, чтобы ИК элемент можно было перемещать над поверхностью термостола.

Крепление производится кронштейнами, для изготовления возможно использовать ненужный алюминиевый профиль. Для охлаждения системы требуется монтаж одного мощного или нескольких кулеров, материал желательно выбрать из оцинкованной стали. Нижний подогрев может быть изготовлен несколькими способами, но гораздо лучшим вариантом является использование галогеновых ламп. Рациональным решением является установка своими руками ламп суммарной мощностью от 1 кВт.

По бокам конструкции устанавливаются порожки, которые зафиксируют плату. Установка материалов для пайки производится на швеллер, для более мелких деталей используются подложки или прищепки. Известно, что верхний нагреватель подходящего качества невозможно изготовить своими руками. Для достижения наилучшего результата в процессе ИК пайки, необходимо воспользоваться керамическими нагревательными элементами.

Производитель показывает наилучшие результаты, спектр излучения идеально подходит для замены BGA плат, других деталей. Не рекомендуется экономить на покупке верхнего нагревателя — обогревателя при сборке паяльной станции своими руками, так как при работе некачественным инструментом возможно повреждение платы или собранной конструкции. Достаточно иметь регулировку по высоте и широте для комфортной работы на инфракрасной паяльной станции, изготовленной своими руками.

К штативу крепится термопара для контроля температуры. Корпус контроллера подбирается по размерам в соответствие с устанавливаемыми деталями. Подходящим вариантом может оказаться кусок листового метала, который без труда возможно отрезать ножницами по металлу. Размещается в блоке управления также вентиляторы, различные кнопки, а также дисплей и сам контроллер.

В роли контроллера выступает Arduino, функциональность вполне достаточна для выполнения пайки BGA схем своими руками. Перед сборкой любого оборудования своими руками, необходимо подготовить материалы и инструменты. Для инфракрасного паяльника понадобятся:. В процессе сборки понадобятся чертежи, разобрать которые помогут элементарные знания в электронике. Инфракрасный паяльник используется в основном при условиях отсутствия доступа к заменяемым компонентам. Применяется при замене мелких деталей, основным достоинством является отсутствие нагаров и прочих отложений, как при работе обычным паяльником, а также малая возможность повредить соседние элементы.

Для домашнего использования возможно изготовить паяльник своими руками, используя прикуриватель от автомобиля. Работа устройства происходит при питании 12 вольт, такое напряжения возможно получить путем использования преобразователя или не нужного блока питания для компьютера. В настоящее время все электронные устройства содержат в конструкции сложную начинку из множества компонентов. Время от времени возникает необходимость в ремонте таких устройств. Ремонт обычно заключается в замене неисправных деталей на новые.

И если раньше возможно было просто обойтись для этого паяльником, то с появлением компонентов в корпусах BGA, даже использование термовоздушной пайки не всегда успешно. Проблема при работе с компонентами в корпусах BGA заключается в необходимости нагреть и расплавить сразу большое количество шариков припоя.

При нагревании их, некоторое количества тепла за счет теплопроводности материалов отдается на монтажную плату. Того тепла, которое дает паяльная станция, становится недостаточно. Увеличение времени нагрева или повышение температуры не лучшим образом сказывается на микросхеме. Она может перегреться и выйти из строя.

Решение напрашивается само собой — нужно предварительно разогреть монтажную плату снизу, не воздействуя теплом на микросхему. Разогревать можно как потоком воздуха, так и спокойным инфракрасным излучением.

Инфракрасная паяльная станция своими руками: особенности устройства

Паяльная станция своими руками. Как сделать такую сложную вещь как инфракрасная паяльная станция своими руками? Ответ на. Инфракрасная паяльная станция — это своими руками? Напомнить пароль Пароль. Войти Запомнить меня.

Инфракрасная паяльная станция своими руками: особенности устройства . Касательно самодельной инфракрасной паяльной станции всё выглядит.

Инфракрасная паяльная станция своими руками

Ремонт ноутбуков и видеокарт, реболлинг демонтаж и монтаж чипа с восстановлением шариков припоя без инфракрасной паяльной станции, как правило, не обходится. Сервисные центры за такую работу либо не берутся, либо взимают довольно большие деньги за такой ремонт. Между тем подобные поломки — явление довольно частое. ИК станция заводского исполнения — устройство довольно дорогое, поэтому экономичнее сделать ее своими руками. Инфракрасную паяльную станцию можно сделать за один, максимум два дня, предварительно заказав через интернет и получив по почте комплектующие детали к ней. При нормальной температуре пик электромагнитного излучения происходит в инфракрасной области. Вещи, которые горят, излучают как более интенсивное, так и более энергичное более короткое инфракрасное излучение. Когда становится очень жарко, они начинают светиться красным. Чем они горячее становятся, тем приобретают больше оранжевого и желтого цветов, затем синего.

ИК паяльная станция, самодельные конструкции

Зарегистрироваться Логин или эл. Напомнить пароль Пароль. Войти Запомнить меня. Войти или Зарегистрироваться. Добавить обзор.

Для пайки bga микросхем нужна инфракрасная паяльная станция, но это очень дорогое профессиональное оборудование, которое не всем по карману.

Принципиальные схемы

В настоящее время все электронные устройства содержат в конструкции сложную начинку из множества компонентов. Время от времени возникает необходимость в ремонте таких устройств. Ремонт обычно заключается в замене неисправных деталей на новые. И если раньше возможно было просто обойтись для этого паяльником, то с появлением компонентов в корпусах BGA, даже использование термовоздушной пайки не всегда успешно. Специалисты применяют ик паяльник или паяльную станцию , излучающую инфракрасные волны. Проблема при работе с компонентами в корпусах BGA заключается в необходимости нагреть и расплавить сразу большое количество шариков припоя.

ИК паяльная станция своими руками v2

Несколько лет назад меня посетила мысль о покупке ИК паяльной станции. Посетив несколько всем известных сайтов я понял что в данном случае не все однозначно. Паялки либо очень дорогие, заоблачно дорогие. Либо хренове, на столько хреновые что паять практически невозможно. Обмозговав данную тему я решил собрать свою паялку С блэкджеком и шлюхами :Бендер.

В этой инструкции я расскажу о том, как инфракрасная паяльная станция своими руками легко доступна к постройке заинтересованным.

Инфракрасная паяльная станция своими руками

Самодельная ик паяльная станция своими руками

Современная, более усовершенствованная техника, увы, выходит из строя не меньше, чем старые образцы. Именно поэтому умельцы собирают более современные термовоздушные и инфракрасные паяльные станции своими руками. В этом обзоре расскажем, какими бывают паяльные системы, как работает блок управления и как его подключить, что входит в элементы конструкции.

ИК паяльная станция своими руками

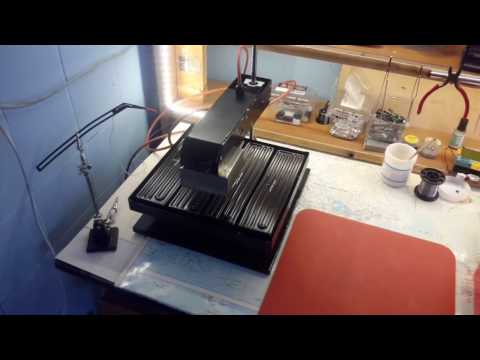

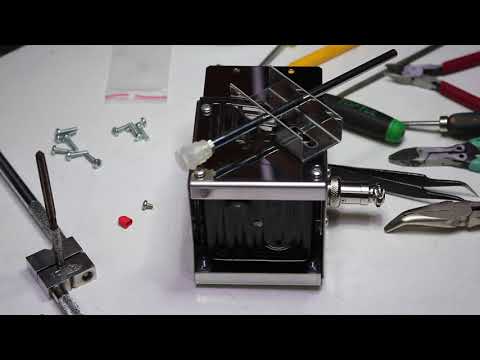

ВИДЕО ПО ТЕМЕ: ИК паяльная станция своими руками – Часть 1(Обзор)

Электроника на KitPost. Результаты Архив опросов. Дата: Среда, Прикрепления:

Данная статья предназначена только для ознакомительных целей, и к сборке не рекомендуется!

Инфракрасная паяльная станция своими руками. Ик паяльная станция своими руками

С появлением микропроцессорной техники возникла необходимость при ремонте сталкиваться с перепайкой BGA микросхем, что привычными методами сделать или крайне сложно, или, чаще, невозможно. Даже фен не всегда поможет справиться с поставленной задачей. Именно поэтому изготовление инфракрасной паяльной станции своими руками будет наилучшей альтернативой и порой единственным актуальным решением. В процессе эксплуатации они могут выходить из строя, что требует замены неисправной части на новую. Но такую процедуру осуществить без специального оборудования — задача крайне сложная. Проблема заключается в том, что производители изобретают всё новые и новые методы для монтажа электронных деталей. И обычный паяльник или фен не всегда смогут помочь в решении такой проблемы.

Для пайки bga микросхем нужна инфракрасная паяльная станция, но это очень дорогое профессиональное оборудование, которое не всем по карману. В этой инструкции я расскажу о том, как инфракрасная паяльная станция своими руками легко доступна к постройке заинтересованным человеком. Коротко о том, что такое ик паяльная станция: это такой инструмент, позволяющий припаивать микросхемы с выводами не в виде отдельных ножек, а в виде массива шариков припоя. Это центральные процессоры ноутбуков, чипы в телефонах и видеокартах и многое другое.

Инфракрасный верхний нагреватель своими руками паяльное станции. Самодельная инфракрасная паяльная станция. Бюджетный ремонт ноутбука своими руками.

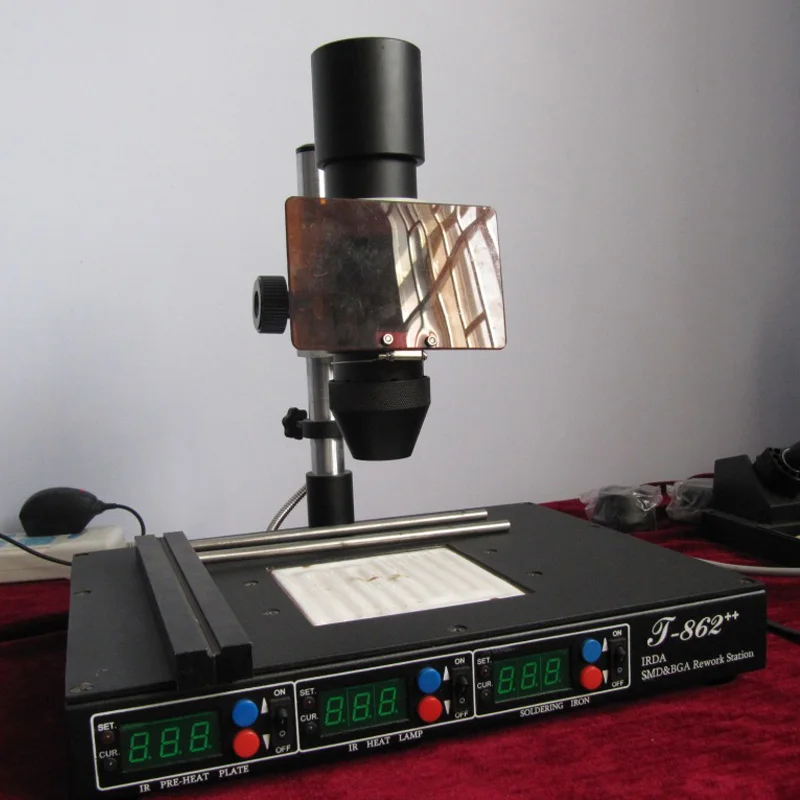

Инфракрасные паяльные станции, их особенности и преимущества

Многие радиолюбители не могут подобрать подходящий инструмент различных микросхем и компонентов. Паяльная станция своими руками для таких умельцев – это один из лучших вариантов решения всех проблем.

Больше не нужно выбирать из множества несовершенных фабричных устройств, достаточно найти подходящие комплектующие, потратить немного времени и сделать идеальное устройство, удовлетворяющее все требования, своими руками.

Современный рынок предлагает радиолюбителям огромное количество всевозможных видов с разной комплектацией.

В большинстве случаев станции для пайки делятся на:

1. Контактные станции.
2. Цифровые и аналоговые устройства.
3. Индукционные аппараты.
4. Бесконтактные устройства.
5. Демонтажные станции.

Первый вариант станций представляет собой паяльник, подключенный к блоку регулировки температуры.

Электрическая схема паяльной станции.

Контактные паяльные устройства делятся на:

• устройства для работы со свинцовосодержащими припоями;
• устройства для работы с безсвинцовыми припоями.

Позволяющие плавить безсвинцовый припой, обладают мощными нагревательными элементами. Такой выбор паяльников обусловлен высокой температурой плавления припоя без свинца. Безусловно, благодаря наличию регулятора температуры, подобные аппараты применимы для работы со свинцовосодержащим припоем.

Аналоговые аппараты для пайки регулируют температуру жала при помощи термодатчика. Как только наконечник перегревается, питание отключается. При остывании сердечника питание вновь подается на паяльник и начинается нагрев.

Цифровые устройства управляют температурой паяльника при помощи специализированного ПИД регулятора, который в свою очередь подчиняется своеобразной программе, заложенной в микроконтроллер.

Отличительной особенностью индукционных устройств является нагрев сердечника паяльника при помощи импульсной катушки. В процессе работы происходят колебания высоких частот, образующие в ферромагнетиковом покрытии аппаратуры вихревые токи.

Остановка нагрева происходит из-за достижения ферромагнетиком точки Кюри, после которой меняются свойства металла и прекращается эффект от воздействия высоких частот.

Бесконтактные аппараты для пайки делятся на:

• инфракрасные;
• термовоздушные;
• комбинированные.

Паяльная станция состоит из нагревательного элемента в виде кварцевого или керамического излучателя.

Инфракрасные паяльные станции, по сравнению с термовоздушными, обладают следующими ощутимыми преимуществами:

• отсутствие необходимости в поиске насадок на паяльный фен;
• хорошо подходят для работы со всеми видами микросхем;
• отсутствие термической деформации печатных плат из-за равномерного прогрева;
• радиодетали не сдуваются воздухом с платы;
• равномерный прогрев места пропая.

Важно отметить, что инфракрасные устройства для пайки являются профессиональным оборудованием и редко используются простыми радиолюбителями.

Зависимость температуры от времени пайки.

В большинстве случаев инфракрасные аппараты состоят из:

• верхнего керамического или кварцевого нагревателя;
• нижнего нагревателя;
• стола для поддержки печатных плат;
• микроконтроллера, управляющего станцией;
• термопар для контроля текущих температур.

Термовоздушные станции для пайки используются для монтажа радиодеталей. В большинстве случает термовоздушными станциями удобно паять компоненты, находящиеся в SMD корпусах. Такие детали имеют миниатюрные размеры и хорошо паяются по средствам подачи на них горячего воздуха из термофена.

Комбинированные устройства, как правило, сочетают в себе несколько видов паяльного оборудования, например, термофен и паяльник.

Демонтажные станции комплектуются компрессором, работающим на втягивание воздуха. Такое оборудование оптимально подходит для снятия излишков припоя или демонтажа ненужных компонентов на печатной плате.

Все мало-мальски приличные станции компонентов в разных корпусах, имеют в наличие такое дополнительное оборудование:

• лампы подсветки;
• дымоуловители или вытяжки;
• пистолеты для демонтажа и всасывания излишков припоя;
• вакуумные пинцеты;
• инфракрасные излучатели для прогрева всей печатной платы;
• термофен для прогрева определенного участка;
• термопинцет.

Паяльная станция своими руками

Наиболее функциональная и удобная станция – это инфракрасная.

Перед тем, как сделать инфракрасную паяльную станцию своими руками, следует приобрести следующие элементы:

• галогеновый обогреватель на четырех инфракрасных лампах мощностью 2КВт;
• верхний инфракрасный нагреватель для паяльной станции в виде керамической инфракрасной головки на 450 Вт;
• алюминиевые уголки для создания каркаса конструкции;
• шланг для душа;
• проволока из стали;
• нога от любой настольной лампы;
• программируемый микрокомпьютер, например, Ардуино;
• несколько твердотельных реле;
• две термопары для контроля текущей температуры;
• блок питания на 5 вольт;
• небольшой экран;
• зуммер на 5 вольт;
• крепежные элементы;
• при необходимости, паяльный фен.

В качестве верхнего нагревателя можно использовать кварцевые или керамические нагреватели.

Изготовление паяльной станции своими руками.

Преимущества керамических излучателей представлены:

• невидимым спектром излучения, не повреждающим глаза радиолюбителя;
• более длительным временем безотказной работы;
• большой распространенностью.

В свою очередь, кварцевые ИК подогреватели обладают следующими плюсами:

• большая однородность температуры в зоне подогрева;
• меньшая стоимость.

Этапы сборки ИК паяльной станции представлены ниже:

1. Монтаж элементов нижнего нагревателя для работы с bga элементами.
   Наиболее простым методом добычи четырех галогеновых ламп служит демонтаж их из старенького обогревателя. После того, как вопрос с лампами решен, следует придумать вид корпуса.
2. Сборка конструкции паяльного стола и продумывание системы удержания плат на нижнем нагревателе.
   Установка системы крепления печатных плат заключается в отрезке шести кусков алюминиевого профиля и прикреплении их к корпусу при помощи гаек из перфорированной ленты. Получившаяся система крепления позволяет перемещать печатную плату и подстраивать ее под нужды радиолюбителя.
3. Монтаж элементов верхнего нагревателя и паяльного фена.
   Керамический нагреватель на 450 – 500 Вт можно приобрести в китайском интернет магазине. Для монтажа верхнего подогрева необходимо взять лист металла и согнуть его по размерам нагревателя. После этого верхний нагреватель самодельной ик вместе с феном следует разместить на ножке от старой настолько лампы и подключить к блоку питания.
4. Программирование и подключение микрокомпьютера.
   Наиболее ответственный этап создания собственного инфракрасного устройства для пайки, включающий: создание корпуса для микроконтроллера с продумыванием места под остальные компоненты и кнопки. В корпусе вместе с контроллером должны быть следующие элементы: два твердотельных реле, дисплей, блок питания, кнопки и соединительные клеммы.

Большинство радиолюбителей предпочитают использовать старые системные блоки в качестве основы корпуса и алюминиевые уголки для крепления всех основных элементов нижнего нагревателя. При подключении ламп рекомендуется использовать штатную проводку разобранного галогенового обогревателя.

По завершению процесса сборки станции следует переходить к непосредственной настройке микроконтроллера. Радиолюбителям, сделавшим самому инфракрасную паяльную станцию, зачастую приходилось использовать микрокомпьютер Ардуино ATmega2560.

Программное обеспечение, написанное специально для устройств, основанных на данном типе контроллера, можно найти в интернете.

Схема

Принципиальная схема инфракрасного паяльника.

Типовая схема паяльной станции включает:

• блок усилителей термопар;
• микроконтроллер с экраном;
• клавиатуру;
• звуковой сигнализатор, например, компьютерный спикер;
• элементы питания и поддержки паяльного фена;
• чертежи элементов детектора нуля;
• элементы силовой части;
• блок питания всей аппаратуры.

В большинстве случаев, схема станции представлена следующими микрокомпонентами:

• опторазвязка;
• мосфет;
• симистор;
• несколько стабилизаторов;
• потенциометр;
• подстроечный резистор;
• резистор;
• светодиоды;
• резонатор;
• несколько резонаторов в СМД корпусах;
• конденсаторы;
• переключатели.

Точные маркировки деталей разнятся в зависимости от потребностей и предполагаемых рабочих режимов.

Процесс

Процесс сборки инфракрасной паяльной станции во многом зависит от предпочтений мастера.

Типовой вариант устройства на микроконтроллере Ардуино, устраивающий большинство радиолюбителей, собирается в такой последовательности:

• подбор необходимых элементов;
• подготовка радиодеталей и нагревателей к проведения монтажных работ;
• сборка корпуса паяльной станции;
• установка нижних предварительных нагревателей для равномерного разогрева массивных печатных плат;
• установка платы управления комбайном для пайки и ее фиксация при помощи заранее подготовленных крепежных элементов;
• монтаж верхнего нагревателя и паяльного термофена;
• установка креплений для термопар;
• программирование микроконтроллера под определенные условия паяльных работ;
• проверка всех элементов, включая галогеновые лампы нижнего нагревателя, инфракрасный излучатель и паяльный фен.

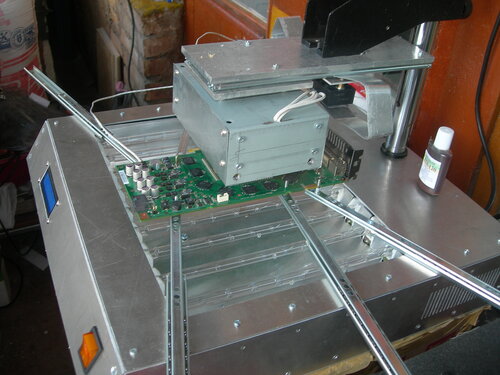

Устройство паяльной станции.

После полной сборки инфракрасной станции следует проверить все элементы на работоспособность.

Отдельное внимание нужно уделить проверке корректности работы термопар, поскольку в данной системе отсутствует их компенсация.

Это означает, что при перемене температуры воздуха в помещении термопара начнет измерять температуру с существенной погрешностью.

Проверка головки керамического нагревателя также важна. В случае, если инфракрасный излучатель перегревается, необходимо обеспечить обдув воздухом или охлаждение при помощи дополнительного радиатора.

Настройка

Настройка режимов работы ИК паяльной станции в основном заключается в:

• установке допустимых режимов работы паяльных фенов;
• проверке режимов работы нижнего нагревательного элемента;
• выставлении рабочих температур верхнего кварцевого излучателя;
• установке специальных кнопок для быстрого изменения параметров нагрева;
• программировании микроконтроллера.

Особенности устройства паяльной станции.

По мере выполнения паяльных работ может потребоваться изменение температур и режимов.

Такие действия можно произвести при помощи кнопок, связанных с микрокомпьютером:

• кнопка + должна быть настроена на повышение температуры покупного или самодельного кварцевого излучателя с шагом в 5 – 10 градусов;
• кнопки – должна понижать температуру также с небольшим шагом.

Основные настройки микрокомпьютера представлены:

• регулировкой значений P, I и D;
• подстройкой профилей, в которых прописан шаг изменения тех или иных параметров;
• настройкой критических температур, при которых станция отключается.

Некоторые конструкторы верхний нагреватель делают из фена. Такой подход подойдет лишь для пайки небольших элементов в SMD корпусах.

Самодельные ИК паяльные станции отлично подойдут для небольшого ремонта дома или в частных мастерских. Благодаря относительной простоте конструкции и широкому функционалу инфракрасные станции пользуются невероятным спросом.

Электрическая схема паяльника.

1. Грамотная настройка параметров микроконтроллера.
   В случае, если в компьютер внесены неверные параметры, паяльная установка может некачественно пропаивать компоненты и повреждать маску печатных плат.
2. Надевание средств защиты при выполнении паяльных работ.
   Кварцевый излучатель, в отличие от керамического, при работе порождает излучение на видимой для глаза длине волны. Поэтому, если в устройстве используется кварцевый инфракрасный излучатель рекомендуется надевать специальные защитные очки, защищающие оператора от повреждения зрения.
3. Электрическая принципиальная схема станции должна содержать только надежные элементы.
   Кроме этого, все конденсаторы и резисторы, используемые при сборке, должны иметь быть выбраны с небольшим запасом.
4. Контроллер для ИК паяльной станции можно выбрать из популярных моделей Ардуино.
   При желании, контроллер можно изготовить и из неизвестного микрокомпьютера, однако, в этом случае мастеру придется самостоятельно разработать программное обеспечение для работы паяльной станции.
5. При сборке станции следует предусмотреть разъем для подключения паяльника.
   Иногда, компоненты платы удобнее точечно выпаивать при помощи обычного паяльника или устройства с термофеном вместо жала. Подобное решение можно реализовать, путем проектирования дополнительной термопары для контроля температуры паяльника.
6. Для пайки с использованием активных флюсов и припоев с высоким содержанием свинца следует обеспечить циркуляцию воздуха.
   Хорошая вытяжка или вентилятор значительно облегчат дыхание оператора и позволяет ему не дышать испарениями вредных металлов.

Заключение

ИК паяльные станции – это одни из лучших установок в самых разных корпусных исполнениях. Сделать паяльную станцию на инфракрасных подогревающих элементах можно даже в домашних условиях.

Как правило, домашние мастера для нижних нагревателей предпочитают использовать мощные галогеновые лампы. Основные распиновки разъемов, параметры микросхем, модели микроконтроллера, инструкции о том, как из бытового фена сделать паяльный и другая информация доступна в интернете.

При выполнении реболлинга и пайки BGA микросхем рекомендуется использовать именно инфракрасные паяльные станции. Для них характерно избирательное тепловое воздействие: сначала нагреваются металлические элементы микросхемы и лишь потом неметаллические. Этот процесс напрямую связан с длинной волны (равной примерно 2-8мкм) и позволяет избежать механических повреждений компонентов, так как благодаря концентрации инфракрасного излучения в нужной точке обеспечивается равномерность нагрева и исключается перегрев. Современная ИК паяльная станция, купить которую на сегодняшний день не представляет особого труда, поможет справиться даже с самым сложным случаем пайки печатных плат.

Если вам необходимо качественное, надежное и современное решение для пайки BGA – рекомендуем Вам обратить внимание на инфракрасные паяльные станции, представленные в нашем интернет-магазине. Благодаря идеальному соотношению цены и производительности наши ИК паяльные станции пользуются высокой популярностью и являются экономически выгодным готовым решением для бережного ремонта, подходящим как для специалистов, так и для любителей.

В интернет-магазине «Суперайс» собраны как бюджетные варианты торговых марок YIHUA и Ly, так и более дорогие паяльно-ремонтные комплексы, такие как паяльные станции ACHI IR6500 и Dinghua DH-A01R.

Купить ИК паяльную станцию можно оптом и в розницу для своих предприятий, лабораторий и личных нужд! Заказ Вы можете оплатить при получении, и мы бесплатно доставим Вам ИК паяльную станцию в любой город России: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Воронеж, Владивосток, Хабаровск, Краснодар, Брянск, Ростов-на-Дону, Нижний Новгород, Челябинск, Казань, Красноярск, Омск, Самара, Волгоград, Барнаул и в другие города!

Ремонт ноутбуков и видеокарт, реболлинг (демонтаж и монтаж чипа с восстановлением шариков припоя) без инфракрасной паяльной станции, как правило, не обходится. Сервисные центры за такую работу либо не берутся, либо взимают довольно большие деньги за такой ремонт. Между тем подобные поломки – явление довольно частое.

ИК станция заводского исполнения – устройство довольно дорогое, поэтому экономичнее сделать ее своими руками. Инфракрасную паяльную станцию можно сделать за один, максимум два дня, предварительно заказав через интернет и получив по почте комплектующие детали к ней.

Немного теории

При нормальной температуре пик электромагнитного излучения происходит в инфракрасной области. Вещи, которые горят, излучают как более интенсивное, так и более энергичное (более короткое) инфракрасное излучение. Когда становится очень жарко, они начинают светиться красным. Чем они горячее становятся, тем приобретают больше оранжевого и желтого цветов, затем синего.

Многие органические молекулы интенсивно поглощают инфракрасное излучение, это заставляет объект нагреваться. Тепло – это кинетическая энергия поступательного движения атомов и молекул. Излучаемый атомом свет имеет длину волны. В итоге нагретое тело тоже излучает свет, и чем сильнее нагрето тело, тем короче волна излучаемого света.

Для информации. Согласно закону смещения Вина, бывает так, что тепловое излучение объектов вблизи комнатной температуры находится в инфракрасной области. Сюда относятся лампочки и даже люди.

Итак, инфракрасное излучение – это не тепло, и оно (непосредственно) не вызывает тепло. Оно испускается теплом объекта при определенном диапазоне температур.

Зрительные оттенки света обуславливаются длиной волны и ее направленностью, начиная с инфракрасного, потом красного, оранжевого, желтого…. фиолетового и кончая длиной волны ультрафиолетового излучения. И обратно тоже. Облучение тела светом вызывает усиление движения его молекул, любым светом, но инфракрасным, как самым длинноволновым, эффективнее всего.

ИК паяльная станция своими руками – это инфракрасный обогреватель, отдающий тепло в окружающую среду посредством инфракрасного излучения.

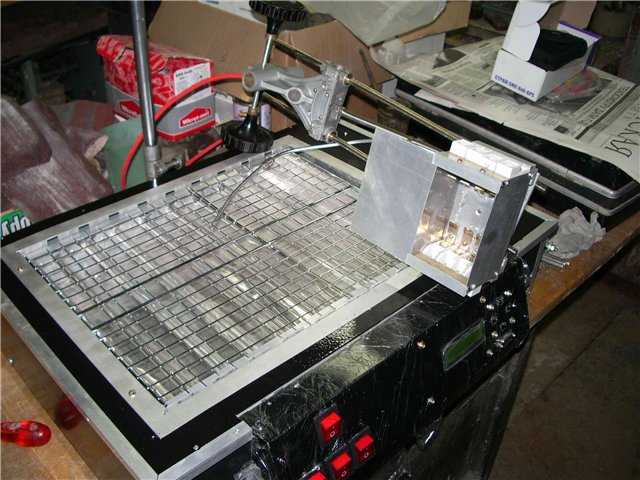

Инфракрасная паяльная станция своими руками

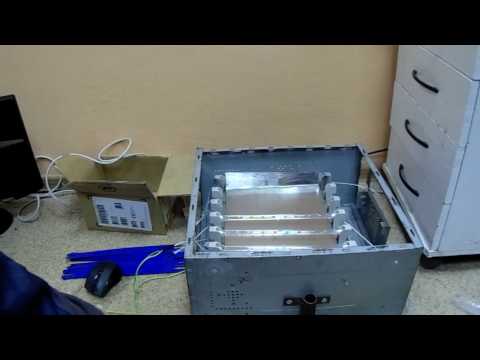

Нижний подогрев

Корпус подогрева можно изготовить из старого советского чемодана, сделанного из алюминия, или из системного блока компьютера. Но чемоданчик подойдет лучше, потому что его рабочее положение – горизонтальное. В крайнем случае, можно присмотреть подобный корпус на ближайшей барахолке.

В корпусе необходимо прорезать болгаркой отверстие для керамических нагревателей. Из алюминиевой вырезки сделать подложку для нагревателей с ножками из обычных болтов с гайками. На подложке вся конструкция и будет держаться.

Нижний подогрев состоит из четырех керамических нагревателей, купленных на AliExpress. Цена на них приемлемая, продавец обеспечивает быструю доставку.

Каждый нагреватель (размерами: длина – 24 см, ширина – 6 см) имеет мощность по 600 Вт. Четыре нагревателя составляют нагревательную панель 24х24 см2. Этого достаточно для того, чтобы нагреть материнскую плату компьютера, не говоря уже о материнской плате ноутбука, размеры которой еще меньше. Помещаются на такой подогрев даже большие топовые видеокарты. Для сравнения, у стандартной заводской китайской станции такой подогрев площадью 150х150 см2, при этом стоит она недешево.

Снизу нижнего подогрева каждый нагреватель подключается к клеммной колодке желательно еще советского производства. Колодка сделана из специального материала, который не плавится при высоких температурах. Подключение нагревателей последовательно-параллельное:

• первый и третий соединены последовательно;
• второй и четвертый – тоже последовательно;
• первый и третий со вторым и четвертым – параллельно.

Такая схема применяется для того, чтобы немножко разгрузить проводку. Если подключить все нагреватели параллельно, то итоговая нагрузка будет составлять 2850 Вт:

• нижний подогрев – 600х4=2400 Вт;
• верхний нагреватель при максимальной нагрузке – 450 Вт.

Если в комнате работает еще электротехника (несколько лампочек, компьютер, паяльник, чайник), то защитный автомат на 16 ампер выбьет.

Высчитывается последовательное сопротивление нагрузки по специальной формуле. В итоге нижний подогрев представляет собой нагрузку 1210 Вт. Несложно посчитать, что вся ИК станция будет потреблять 1660 Вт. Для такого оборудования это немного. По времени плата греется нижним подогревом до 100 0 примерно 10 минут.

Сверху, когда выполняется работа, на корпус с нагревателем можно поставить металлическую решетку от холодильника. Но лучше использовать стеклокерамику по размеру корпуса, и сделать удобный термостол для ремонта платы.

Верхний подогрев

Верхний подогрев можно сделать из советского фотоувеличителя УПА-60. Модель подходит для самодельной паяльной станции. Керамический нагреватель размерами 80х8 см идеально крепится к фотоувеличителю. При этом можно регулировать высоту нагревателя и двигатель в любую сторону. Штатив удобно прикрепить к самому столу, а нижний подогрев двигать при необходимости. Размеров нагревателей достаточно, чтобы прогревать большие чипы и сокеты для процессорных разъемов.

Все б/у детали можно купить в интернете через доску объявлений, керамический нагреватель – на AliExpress.

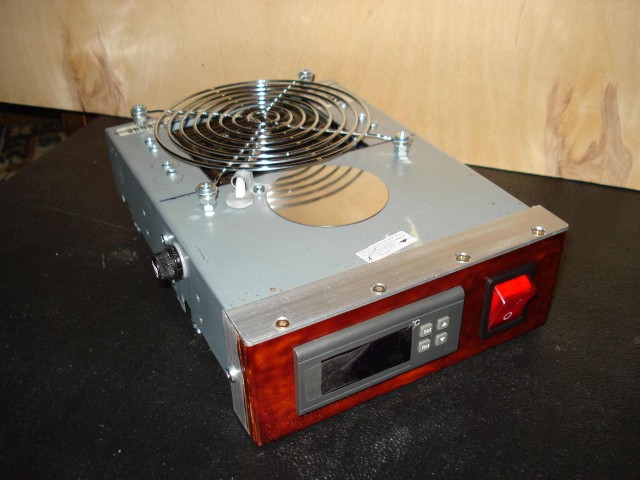

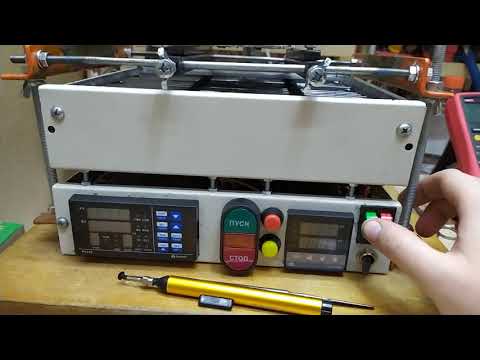

Блок управления

Готовый пластиковый бокс можно приобрести в специальном магазине для самостоятельного изготовления электроники, или сделать корпус из обычного компьютерного блока питания. На панели управления размещают:

• выключатели для нижнего и верхнего подогрева;
• диммер 2 кВт.

Надо отметить, что внутренних проводов в корпусе довольно много, поэтому бокс нужно выбирать немаленьких размеров.

Отверстия для вывода элементов управления на лицевую панель вырезаются электролобзиком со специальной пилочкой по металлу. Обычно это трудностей не вызывает при наличии практики с подобным инструментом.

PID контроллер REX-C100 можно также заказать на AliExpress. В комплекте с ним продавец поставляет твердотельное реле и термопару. То есть контроллер считывает, какой температуры достигает керамический нагреватель. Пока температура не достигнет нужной величины, твердотельное реле находится в открытом состоянии и пропускает электрический ток на керамический нагреватель.

При достижении устройством необходимой температуры срабатывает твердотельное реле и отключает подачу тока на керамический нагреватель. Диммер управляется вручную. Обычно его устанавливают на максимуме, чтобы быстрее подогревался верх.

Тестер

Данный прибор нужен для работы, чтобы считывать информацию о температуре, которая возле чипа. К нему подключена обычная термопара, конец которой ставят возле чипа. На дисплее тестера будет отображена температура непосредственно возле чипа.

Важно! Провод от термопары заматывают термостойким скотчем, потому что оплетка проводов горит при высокой температуре.

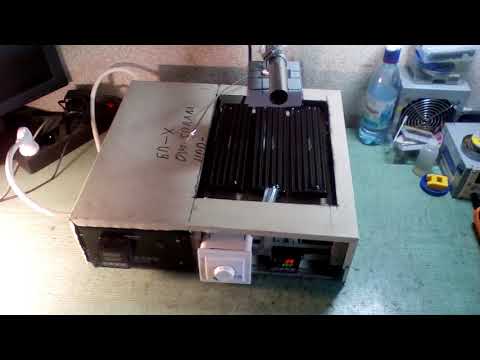

В итоге собранная на скорую руку самодельная ИК паяльная станция порядка десяти раз будет дешевле стоить, нежели готовое изделие. Устройство можно дорабатывать и постепенно улучшать.

Работа на практике

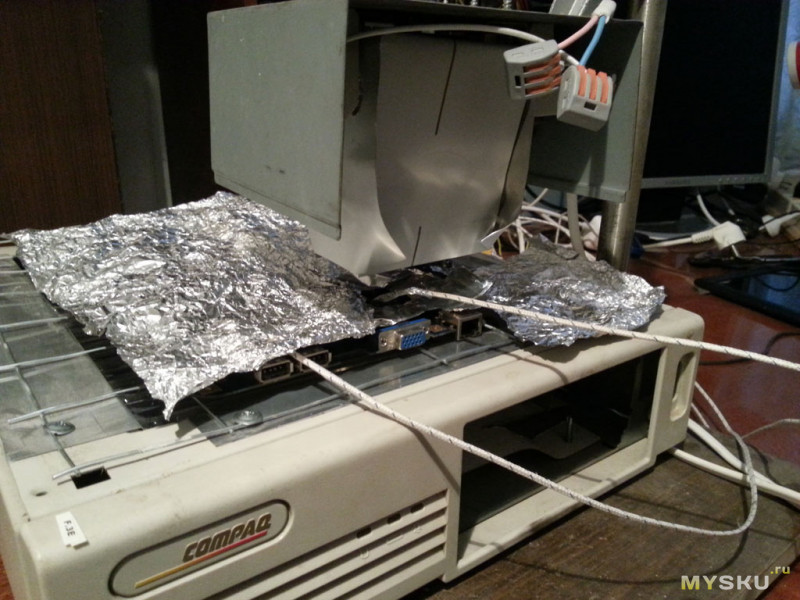

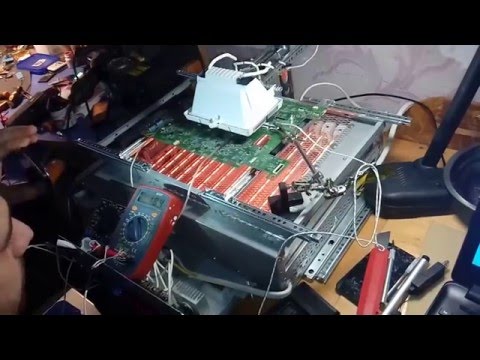

Работа устройства будет описана на примере починки платы от ноутбука. Одной из неисправностей платы является поломка видеочипа. Бывает достаточно прогреть его термофеном, и изображение на экране появляется. Скорее всего, в этом случае происходит отвал кристалла от текстолита. Менять чип довольно дорого. Но если прогреть его, то срок службы ноутбука этим можно продлить. На примере такого банального прогрева и может применяться самодельная инфракрасная паяльная станция.

Для начала плату подготавливают к прогреву, снимают детали:

• пленки, потому что они при высокой температуре начинают плавиться;
• процессор;
• память.

Компаунд лучше снимать пинцетом после предварительного подогрева термофеном. Фен ставят при этом на температуру 1800, средний поток воздуха.

Важно! Всю окружающую область вокруг чипа необходимо обклеить фольгой, чтобы не греть элементы платы. На всякий случай следует закрыть и пластиковые разъемы для памяти.

Для информации. Использование флюсов облегчает процесс пайки и предотвращает окисление металла спаиваемых элементов.

Плату в таком виде устанавливают на решетку нижнего подогрева паяльной станции. Возле чипа располагают термопару. Другая термопара находится вблизи с нагревателями, её задача считывать температуру их нагрева. Включают нижний подогрев на блоке управления. На тестере и PID контроллере появляются рабочие параметры.

Когда низ прогреется, нужно дождаться, чтобы температура вокруг чипа была не менее 1000, в зависимости от материала припоя. Если припой бессвинцовый, то желательно прогреть до 1100.

Расстояние между чипом и верхним нагревателем должно быть около 5 см. Центр чипа должен быть строго под центром верхнего нагревателя, потому что максимальная температура идет от центра в стороны. Верхний нагреватель включают, когда температура возле чипа поднимется до 1100. Низ обычно прогревается 10 минут, затем включается верх, который должен нагреться до 2300. На PID контроллере верхнее значение показывает текущую температуру, нижнее – температуру, которую необходимо достичь.

При достижении нужной температуры включают верхний нагреватель, который управляется диммером. Когда температура подойдёт ближе к 2300, мощность диммером нужно уменьшить. Это делается для того, чтобы нагрев слишком быстрый не был. Рекомендуется выдержать минуту при температуре 2300 и затем выключить устройство. Температура пойдет на спад.

Развитие электротехники и, как результат, минимизация размеров и усложнение ее компонентов создают постоянный спрос на решение сложных задач в сфере ремонта новейшего потребительского оборудования. В этой статье мы рассмотрим наиболее совершенную на сегодняшний день технологию пайки, которая завоевала популярность среди широкого круга специалистов – инфракрасную.

Инфракрасные паяльные станции, их особенности и преимущества

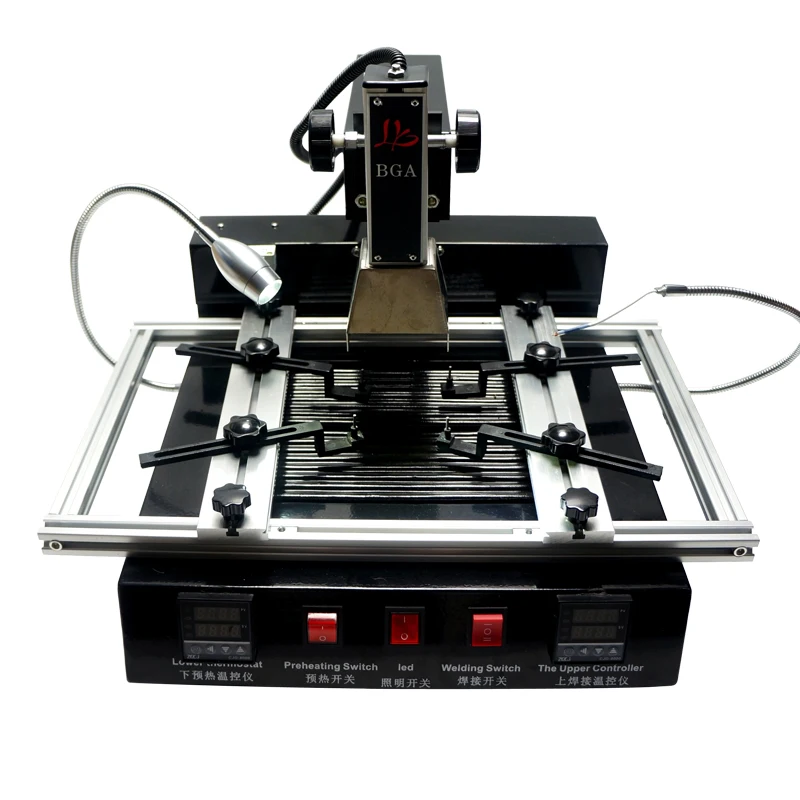

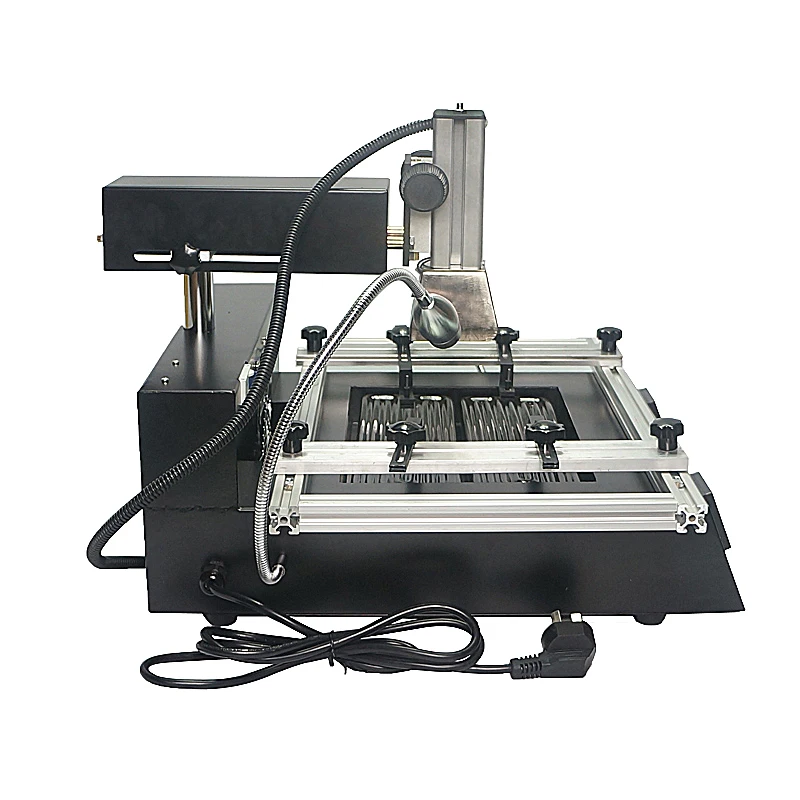

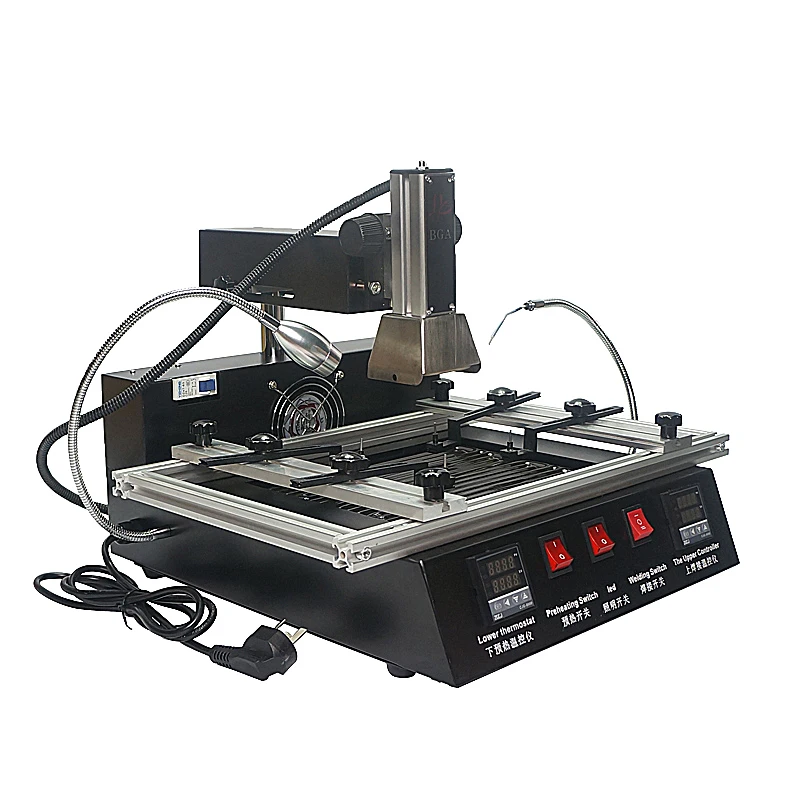

Инфракрасные паяльные станции – это комплексное решение на рынке оборудования для сервисного обслуживания и ремонта разных видов современной техники. Базовый принцип их работы заключается в мощном нагревании при помощи инфракрасного излучения электромагнитными волнами длиной 2-8 мкм. Практически каждая, кроме бюджетных моделей, инфракрасная паяльная станция – это сложный ремонтный комплекс, который состоит из следующих компонентов:

• Верхний нагреватель.
• Нижний нагреватель.
• Стол с держателем для платы.
• Система обеспечения контроля температуры (состоит из термопары и программируемого контроллера).

Новейшие модели паяльных станций имеют возможность подключения к программному обеспечению ПК для контроля над процессом пайки по заданному температурному профилю.

По типу нагревательного элемента паяльные станции разделяют на следующие типы:

• керамические,
• кварцевые.

Одно из преимуществ керамических нагревателей – это пайка при помощи излучения электромагнитными волнами невидимого спектра, которые являются абсолютно безопасными для зрения и позволяют оператору производить визуальное наблюдение за процессом. Они также являются наиболее надежными и обеспечивают длительное время эксплуатации до отказа.

Кварцевые нагреватели, в свою очередь, отличаются меньшей инерционностью и обеспечивают большую однородность зоны нагревания, хотя они используют кроме невидимого еще и видимый и, поэтому, опасный для зрения диапазон инфракрасного излучения. По этой причине, как правило, в комплекте к станции поставляются защитные очки.

Инфракрасные паяльные станции оборудованы всем необходимым для настройки размеров прямоугольной зоны нагревания, обычно от 10 до 60 мм. Вы можете также самостоятельно манипулировать размерами и формой зоны нагревания, поскольку при работе с данными станциями допускается использование фольги, которой закрывают участки элементов, не подлежащие нагреву. Инфракрасный ремонтный комплекс специально оборудован столом, на котором можно надежно зафиксировать плату.

Верхний нагреватель выполняет основную работу при пайке. Нижний нагреватель осуществляет предварительный нагрев элементов, предохраняя, таким образом, текстолит от риска термической деформации. Система термоконтроля позволяет оператору выбирать правильный термопрофиль – температурно-временной отрезок процесса и, сравнивая температурные показатели, регулировать весь процесс по заданным параметрам.

Увеличение спроса именно на инфракрасные паяльные станции достаточно легко объясняется рядом их особенностей и преимуществ в решении сложных ремонтных заданий:

• Отлично подходят для восстановления работы микросхем SMD, BGA, CBGA, CCGA, CSP, QFN MLF, PGA больших и средних размеров.
• Инфракрасные паяльные станции лучше других могут удовлетворить потребности мастеров сервисного центра в процессе монтажа, демонтажа и реболлинга BGA-корпусов. На рынке представлены паяльные станции, которые продаются сразу с наборами для реболлинга.
• Инфракрасные паяльные станции гораздо удобнее других в работе с элементами из пластика (шлейфы и коннекторы).
• Инфракрасное излучение имеет разное воздействие на металлические и неметаллические детали. Сначала нагреваются металлические детали и припои.
• Нагревание происходит лишь в необходимой зоне, другие компоненты защищены от нежелательного термического воздействия.
• Осуществляя точный предварительный нагрев снизу, инфракрасная технология пайки препятствует термической деформации монтажной платы, что особенно важно для плат большого размера, таких как материнские платы ПК.
• Именно эти станции обеспечивают равномерность нагревания и, благодаря большой мощности, элементы быстро нагреваются до необходимой температуры.
• Идеально подходят для работы с бессвинцовыми припоями и благодаря той же мощности, способны поддерживать стабильную температуру.
• Отсутствие сильного воздушного потока не приводит к сдуванию легких элементов с платы, как в случае с термовоздушными станциями.
• Отсутствие необходимости покупать большое количество различных насадок под разные размеры микросхем, как для термовоздушных паяльных станций.
• Инфракрасное излучение волн короткой длины не вредит зрению и позволяет оператору визуально контролировать процесс пайки.

Инфракрасные паяльные станции вытеснили другие аналогичные виды техники и приобрели наибольшее распространение среди сервисных центров, которые специализируются на ремонте мобильных телефонов, игровых консолей, ноутбуков, планшетов и другой компьютерной техники, в первую очередь благодаря простоте и эффективности использования. На данном этапе производители сосредоточились на выпуске именно этого типа паяльных станций.

Сравнение основных технических характеристик инфракрасных и термовоздушных паяльных станций

Термовоздушные паяльные станции – это первое поколение ремонтных комплексов, созданных для монтажа и демонтажа микросхем с SMD и BGA-корпусами. Наилучшим образом они зарекомендовали себя также в работе с небольшими SMT-компонентами, а именно с планшетами и другой мелкой потребительской техникой.
Они были заменены инфракрасной технологией по причине ряда недостатков:

• Маленькая площадь нагрева.
• Неравномерность прогрева и лишние термические нагрузки на соседние элементы.
• Деформация монтажной платы.

Но, следует упомянуть, что большое распространение получили комбинированные или гибридные ремонтные комплексы, в которых объединены лучшие свойства и термовоздушных, и инфракрасных технологий. Пример такого оборудования – это гибридный ремонтный комплекс Scotle IR360 PRO V3 . На сегодняшний день именно такой тип паяльных станций считается лучшим среди широкого круга специалистов.

Инфракрасные паяльные станции имеют свои недостатки и слабые стороны, на которые покупателю следует обратить внимание перед окончательным выбором модели. Многие новички ошибочно покупают станции вместо комплексов для демонтажа больших микросхем, как, например, термовоздушная станция Lukey 852D+ с отдельным паяльником.

В большинстве случаев это приводит к негативным последствиям, поэтому в данном случае следует использовать инфракрасный паяльный комплекс, или термовоздушный комплекс большого размера, или их гибрид. Даже если объединить в работе термовоздушную станцию с инфракрасным нижним нагревателем, заменить качественное инфракрасное паяльное оборудование не удастся, поскольку только так обеспечивается полуавтоматический процесс. А в случае с термовоздушной станцией контроль осуществляется оператором.

На рынке представлены качественные инфракрасные станции от американских и немецких производителей, но их стоимость достигает более 10 тысяч долларов. Другой распространенный сегмент – это станции китайского производства, цена которых колеблется в пределах 1 тысячи долларов. Они мало чем уступают дорогим аналогам и позволяют начать свой бизнес, не вкладывая огромные средства в создание сервисного центра. Популярность этих станций среди мастеров обусловлена не только простотой использования, но и работой в удобном полуавтоматическом режиме. От пользователя в первую очередь важно ввести начальные данные и правильно выбрать температурный профиль, а ремонтный комплекс даст сигнал о завершении процесса.

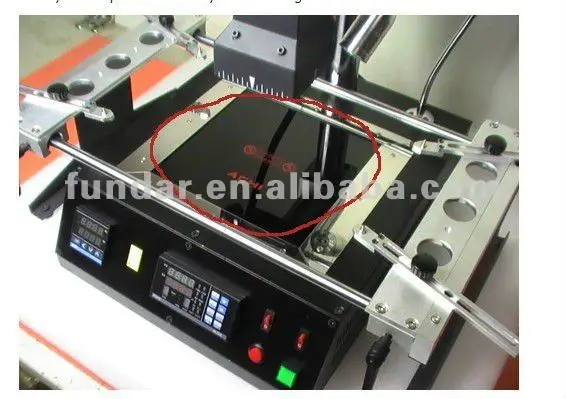

Инфракрасные паяльные станции производителя ACHI

ACHI – это небольшая китайская компания, которая первой началамассовое производство больших инфракрасных паяльных станций в доступном ценовом сегменте. Став известными в мире благодаря ремонтному комплексу ACHI IR-PRO-SC , они заинтересовали большого производителя Scotle Technology , который сделал ACHI своим подразделением, что очень позитивно сказалось на качестве продукции. Компания начала оснащать свои паяльные станции керамическими инфракрасными излучателями, которые по характеристикам близки к известным Elstein немецкого производства. Хорошее качество, доступная цена и легкость ремонта объясняет популярность этого бренда среди профессионалов. На данный момент в ассортименте представлены три основные модели инфракрасных станций:

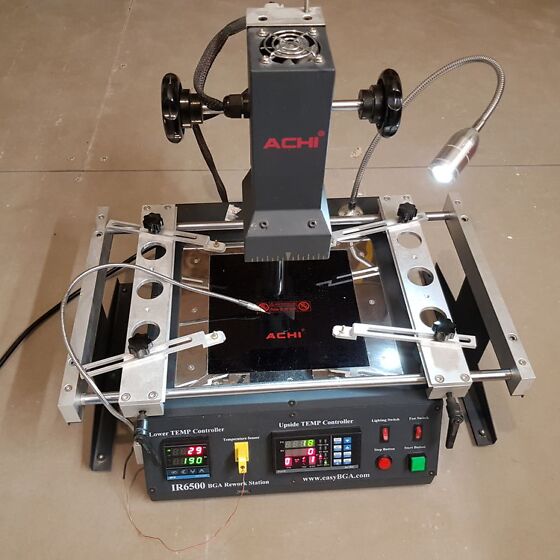

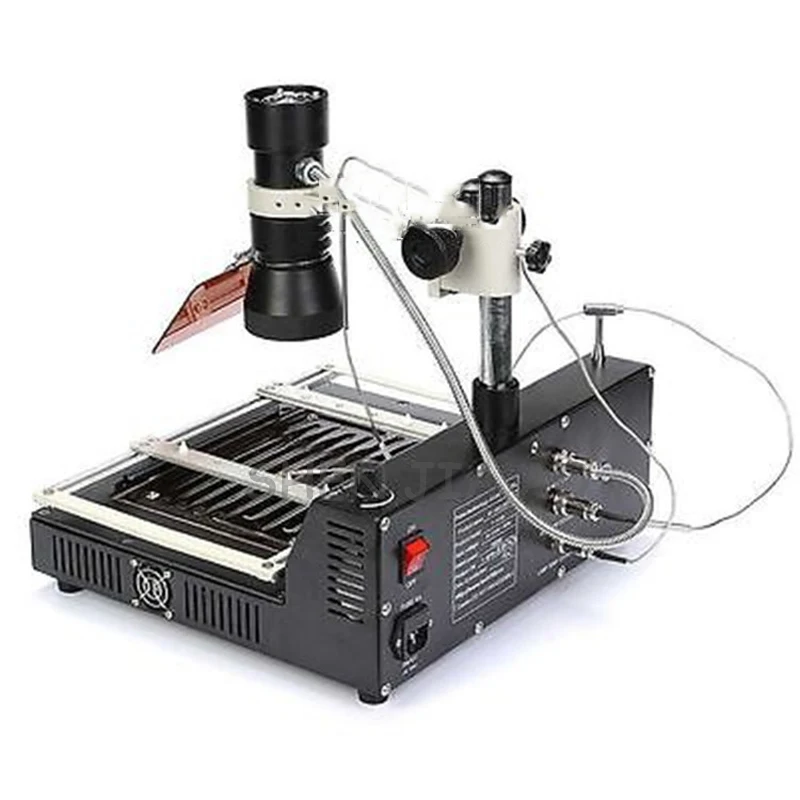

ACHI IR-6500 – это начальный минимум для восстановления работы больших монтажных плат.

ACHI IR-PRO-SC –инфракрасная паяльная станция, которая является самодостаточным инструментом для профессионального массового ремонта в условиях сервисного центра, где процессы поставлены на поток.

ACHI IR-12000 – это наиболее продвинутая модификация из ассортимента ремонтных комплексов производителя. Рассчитана она на опытных пользователей, которые хотят получить все преимущества гибридной технологии. Ключевая особенность этого комплекса – это нижний инфракрасный нагреватель, внутри которого вмонтирован термовоздушный. Верхний нагреватель тоже является инфракрасным. Встроенный промышленный компьютер с 7″ дюймовым сенсорным экраном для вывода данных помогает в режиме реального времени анализировать и корректировать параметры.

Ниже приводим таблицу сравнения основных технических характеристик самых популярных моделей инфракрасных ремонтных комплексов производителя ACHI :

	ACHI IR-6500	ACHI IR-PRO-SC	ACHI IR-12000
Потребляемая мощность	1300 Вт	2850 Вт	3650 Вт
Зоны нагрева	верхняя, преднагрев	верхняя, преднагрев	верхняя, нижняя, преднагрев
Мощность верхнего нагревателя	400 Вт	450 Вт	400 Вт
Размеры верхнего нагревателя	80 × 80 мм	80 × 80 мм	80 × 80 мм
Мощность преднагрева	800 Вт	2400 Вт	3200 Вт
Размеры преднагревателя	180 × 180 мм	240 × 240 мм	350 × 210 мм
Хранение термопрофилей	10 групп	10 групп	неограничено
Вывод данных	ПК	ПК	7″ сенсорный экран

Инфракрасные паяльные станции производителя ACHI – это самое современное, качественное и доступное оборудование для ремонта мобильной и компьютерной техники. Их возможностей вполне достаточно для полноценного профессионального ремонта, и они по характеристикам не уступают более дорогим аналогам. Именно с ACHI потребители получают по доступной цене все преимущества лучшей на данный момент технологии пайки – инфракрасной.

Современная, более усовершенствованная техника, увы, выходит из строя не меньше, чем старые образцы. И если раньше вопрос об усовершенствовании привычного нам не стоял, то сегодня по старинке отпаять или припаять деталь, не «задев» соседние чипы, практически невозможно. Именно поэтому умельцы собирают более современные термовоздушные и инфракрасные паяльные станции своими руками. В этом обзоре расскажем, какими бывают паяльные системы, как работает блок управления и как его подключить, что входит в элементы конструкции. Только в нашем обзоре вы найдете рекомендации, иллюстрирующие особенности сборки и регулировки современных паяльных станций.

Читайте в статье

Для чего нужна паяльная станция

Паяльная станция, в отличие от простого паяльника, – система более усовершенствованная. Она позволяет спаять мелкие детали, такие, к примеру, как SMD-компоненты, контролировать нагрев на табло, программировать кнопки. Кроме того, благодаря бесконтактной системе пайки перегрев соседних элементов здесь исключён.

Паяльная станция бесконтактного типа относится к современным системам пайки. К примеру, нагрев с помощью термофена помогает мастерам в ремонте бытовых электроприборов и мобильников. А вот с помощью ИК-систем можно производить монтаж и демонтаж (даже формата BGA).

Общие характеристики и принцип работы паяльной станции

Анатомия паяльной станции достаточно проста и максимально отвечает необходимым условиям: аккуратная, «умная» пайка элементов. Сердце прибора − , внутри которого находится трансформатор, выдающий напряжение двух вариантов 12 или 24 Вольта. Без этого элемента все системы станции были бы бесполезны. Трансформатор отвечает за регулировку температуры. Блок питания снабжён терморегулятором и специальными кнопками запуска прибора.

Для справки! Некоторые устройства оборудованы специальной подставкой, которая нагревает печатную плату во время пайки, что помогает избежать её деформации.

С помощью блока управления также может быть реализована функция запоминания температуры и программирования кнопок. Мастера «прокачивают» прибор, используя процессор, благодаря которому появляется возможность измерять температуру в ходе пайки.

Разберём особенности работы термовоздушной паяльной станции: поток воздуха с помощью специальных спиралевидных или керамических элементов (они находятся прямо внутри трубки термофена) нагревается, а затем через специальные насадки направляется в точку пайки. Такая система позволяет нагреть необходимую поверхность равномерно, исключив точечную деформацию.

Комментарий

Задать вопрос

“Температура, которую могут обеспечить современные фены для пайки, в том числе и собранные своими руками, варьируется от 100 до 800°C. Причём показатели эти могут настраиваться оператором.

“

В качестве ещё одного дополнительного элемента может выступать специальный инфракрасный нагреватель. Принцип его похож на работу термофена, он нагревает не место стыка, а определённую площадь. Однако, в отличие от термофена, здесь отсутствует поток тёплого воздуха. Профессиональные паяльные станции могут оборудоваться специальными сопутствующими инструментами, оловоотсосами и вакуумными пинцетами.

Разновидности паяльных станций по конструкции

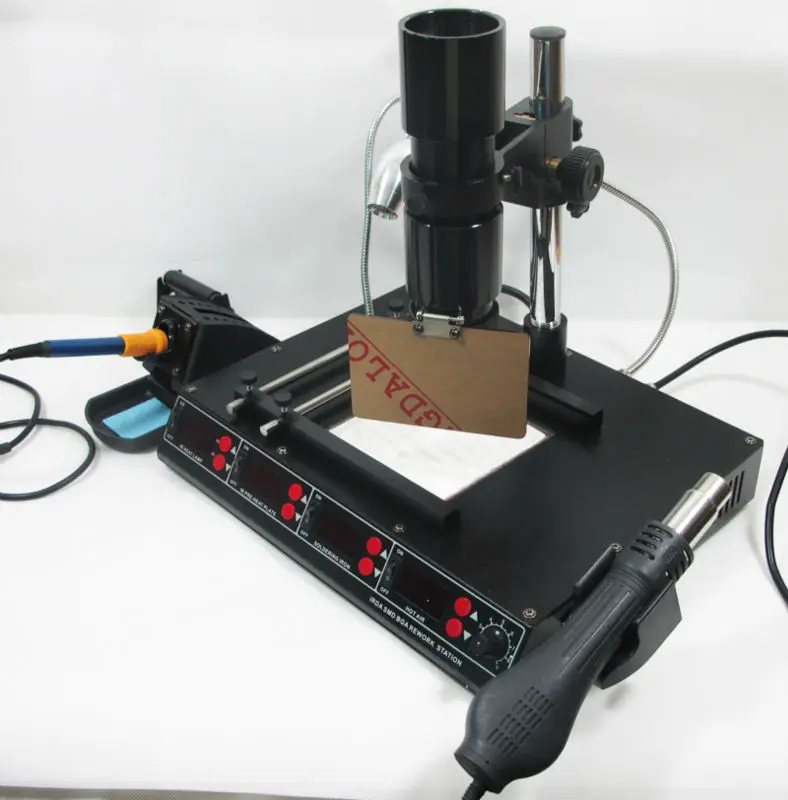

Существуют как простые паяльные станции, оборудованные привычным нам классическим паяльником, так и более продвинутые. Причём вариаций сочетания компонентов и систем может быть великое множество. Без труда можно в одной станции совместить контактный паяльник и фен, вакуумный или термопинцет и оловоотсос. Для удобства приведём таблицу основных типов паяльных станций.

Контактные ПС− это обыкновенный, имеющий при пайке прямой контакт с поверхностью, паяльник, оснащённый электронным блоком управления и регулирования температуры.		Бесконтактные ПС − в основе работы блок управления и особая система управления элементов.
Свинцовые	Бессвинцовые Требуют повышенной температуры плавки.	Термовоздушные Обеспечивают эффективную пайку в труднодоступных зонах с единовременным прогреванием сразу нескольких поверхностей. Позволяет осуществлять пайку любого типа, как со свинцом, так и без него.	Инфракрасные Здесь присутствует нагревательный элемент в виде инфракрасного излучателя, сделанного из керамики или кварца.	Комбинированные Сочетают в своей конструкции несколько типов оборудования: фен или классический паяльник, или, как мы уже говорили, ИК-нагреватель и оловоотсос допустим, паяльник и фен.

По механизму стабилизации температуры и принципу работы управляющих блоков паяльные станции можно разделить также на аналоговые и цифровые. В первом случае нагревательный элемент включён, пока паяльник не прогреется до нужной температуры, самая близкая аналогия – нагрев обычного утюга. А вот второй тип паяльника отличается сложной системой контроля и регулирования температуры. Здесь размещён PID-регулятор, который подчиняется программе микроконтроллера. Такой метод стабилизации температуры намного эффективнее аналогового. Ещё одна классификация позволяет разделить все ПС на монтажные и демонтажные. Первые осуществляют пайку приборов, однако, не имеют оловоотсоса и других элементов, позволяющих проводить чистку и замену деталей.

Такие паяльные системы снабжены специальной ёмкостью для удаления припоя, который, в свою очередь, отсасывается специальной насадкой, снабжённой компрессором.

К сведению! Существуют комбинированные станции, позволяющие проводить как монтажные, так и демонтажные работы. Они снабжены двумя видами паяльников, различающихся по мощности.

Как сделать своими руками термовоздушную паяльную станцию

Купить паяльную станцию с феном не каждому по карману, хотя ИК-станции стоят ещё больших денег, поэтому самый простой путь – собрать её своими руками. Однако, следует помнить, что такие воздушные паяльные станции обладают определёнными недостатками:

1. Потоком воздуха можно случайно сдуть маленькие детали.
2. Поверхность прогревается неравномерно.
3. Для разных случаев требуются дополнительные насадки.

Паяльный фен своими руками: универсальная схема

Термофен – специальное устройство, которое нагревает место пайки потоком горячего воздуха.

Проще всего собрать прибор с феном на вентиляторе, а в качестве нагревателя использовать спираль.

Если покупать нагреватель механический, то он достаточно дорогой. И при резких перепадах температур может простой треснуть. Не все могут самостоятельно сконструировать компрессор. В качестве поддувала можно использовать обычный малогабаритный вентилятор. Подойдёт кулер от домашнего ПК. Для знакомства с устройством такого прибора изучим схему паяльной станции своими руками.

Вентилятор расположим около термофена. К нему аккуратно присоединяем трубку для подачи тёплого воздуха. На торце кулера вытачиваем отверстие под сопло. С противоположной стороны кулер необходимо закрыть, чтобы обеспечить необходимую тягу.

Теперь подошла очередь сборки нагревательного элемента. Для этого необходимо накрутить нихромовую проволоку спиралью на основание нагревателя. Причём витки обязательно не должны касаться друг друга. Витки наматываются с учётом того, что сопротивление должно быть 70-90 Ом. Основание выбирают с плохой теплопроводностью и хорошей стойкостью к большим температурам.

Комментарий

Электромонтер 5 разряда ООО “Петроком”

Задать вопрос

“Часть деталей можно позаимствовать из обычного фена. В частности, в качестве основы для спирали с низкой термопроводностью подойдёт слюдяная пластина.

“

Приступаем к поиску деталей для сопла. Лучше всего для этого подойдёт труба из керамики или фарфора. Оставляем небольшой зазор между стенками сопла и спиралью. Сверху поверхность обматываем изоляционными материалами. Можно использовать асбестовый слой, стекловолокно и т.д. Это увеличит высокое КПД фена, а также позволит брать его руками, не получив ожог. Крепим нагревательный элемент так, чтобы воздух подавался в трубку, а нагреватель находился точно посередине внутри сопла.

Система управления паяльной станцией

Для сборки системы управления самодельной паяльной станции типа фен своими руками в ней необходимо разместить два реостата: один регулирует входящий поток, другой − мощность нагревательного элемента. А вот обычно делается один как для нагревателя, так и для нагнетателя.

Здесь очень важно правильно подключить провода, чтобы они соотносились с реостатами.

Затем присоединяем термофен так, чтобы провода соответствовали нужным реостатам и выключателю.

Сборка и настройка работы паяльной станции

Мощность паяльной станции, как мы уже замечали выше, обычно находится в пределах от 24 до 40 Ватт. Однако если вы планируете паять шины питания и , то мощность прибора должна быть увеличена от 40 до 80 Ватт.

Подробнее о том, как паять феном от паяльной станции, смотрите в этом видео.

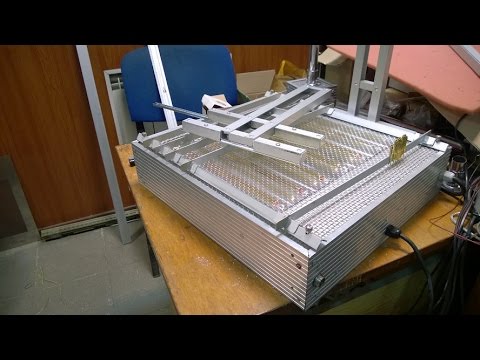

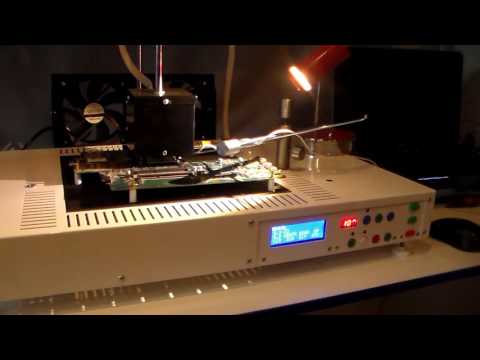

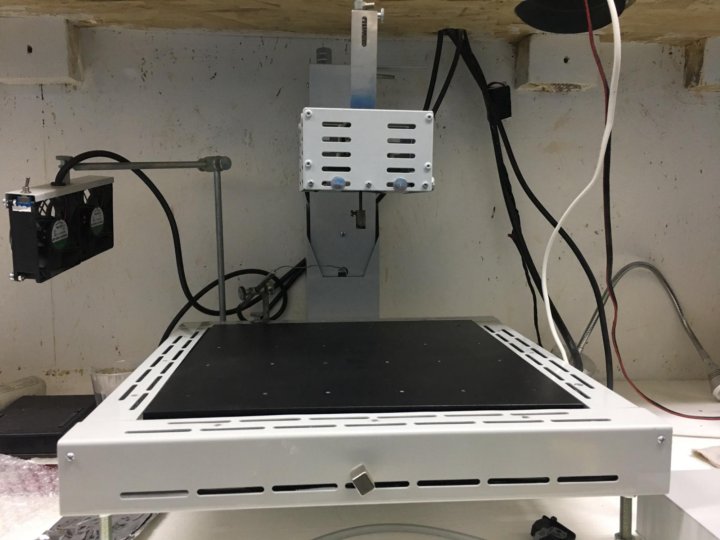

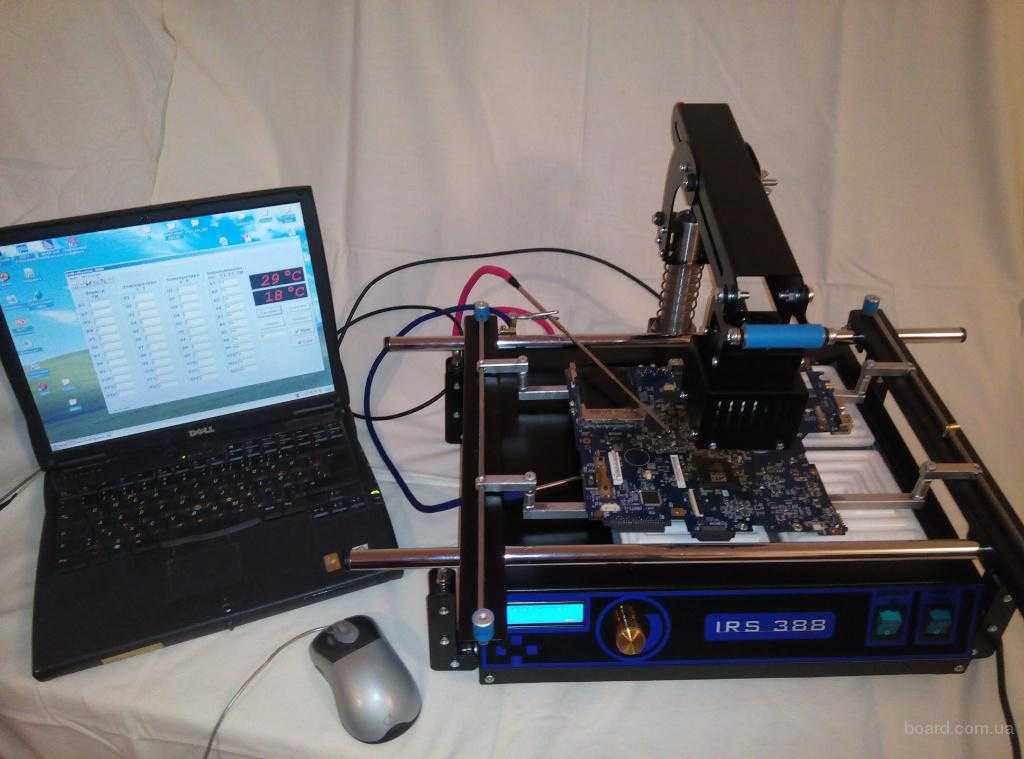

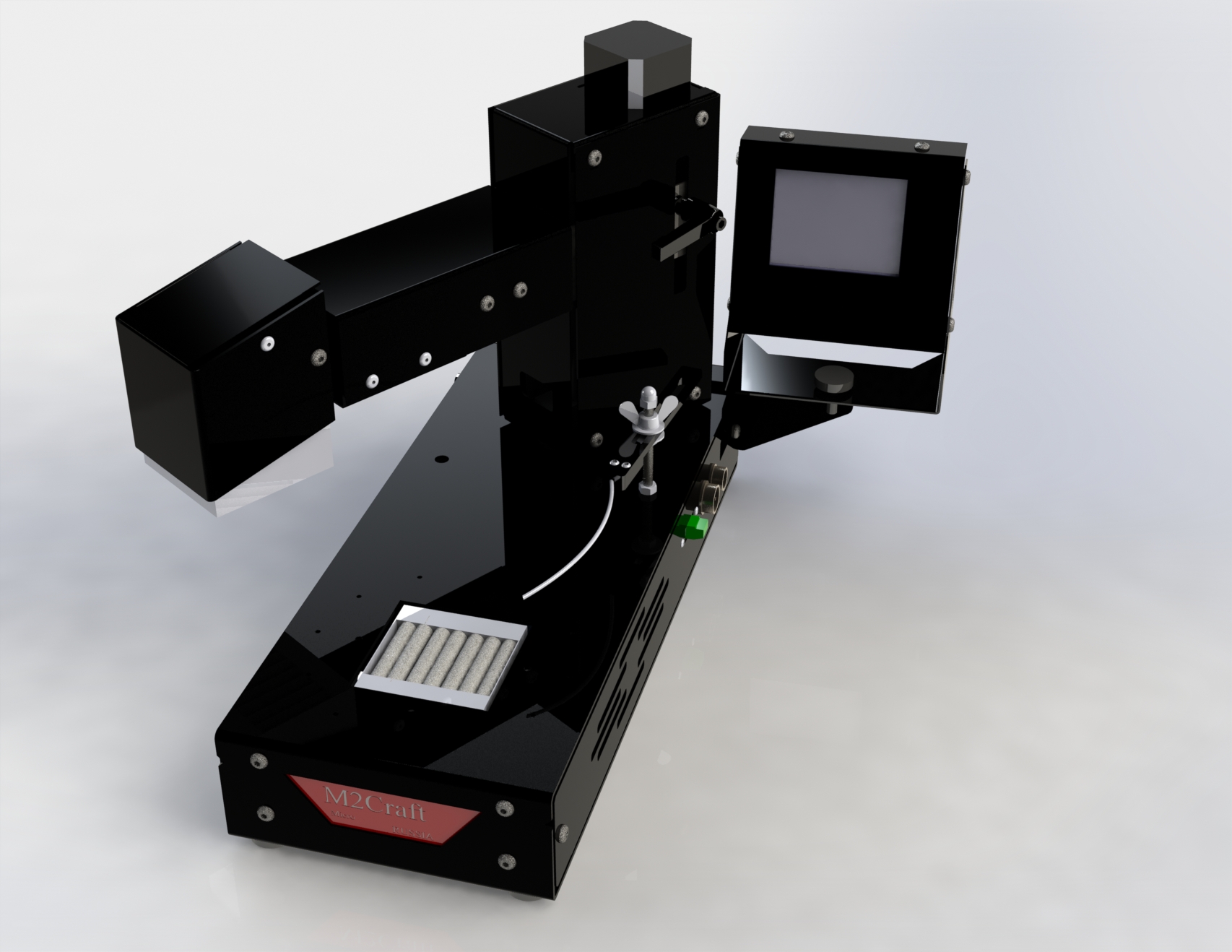

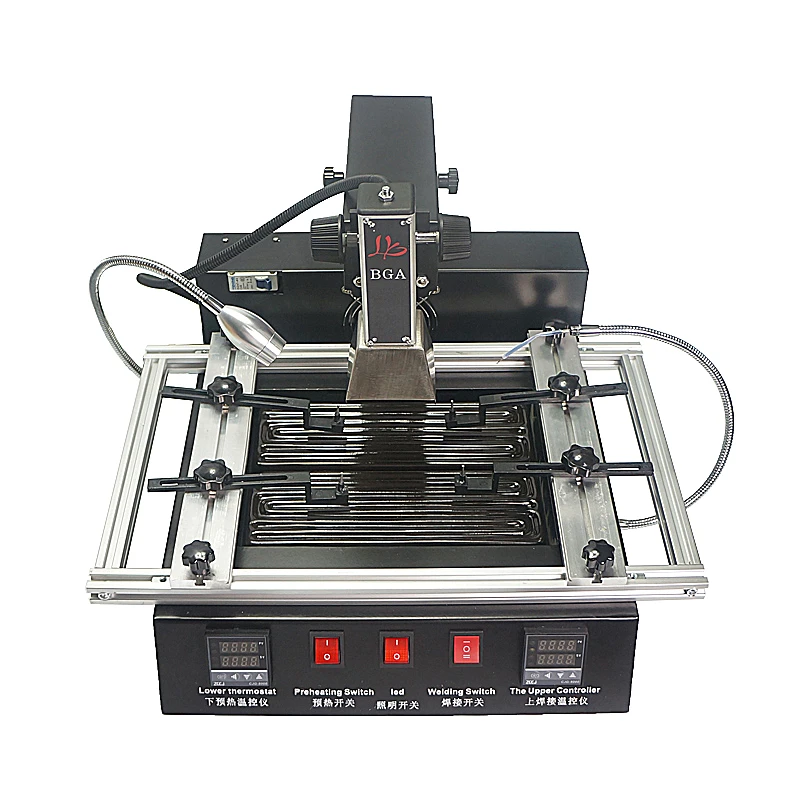

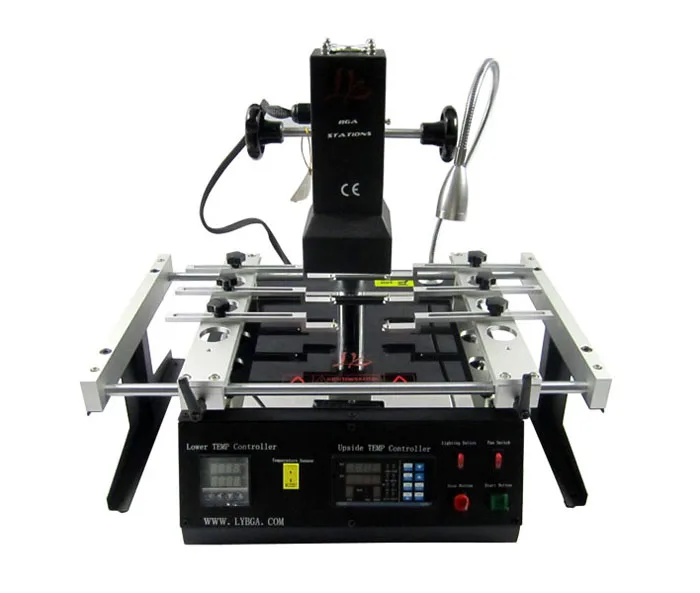

Инфракрасная паяльная станция своими руками

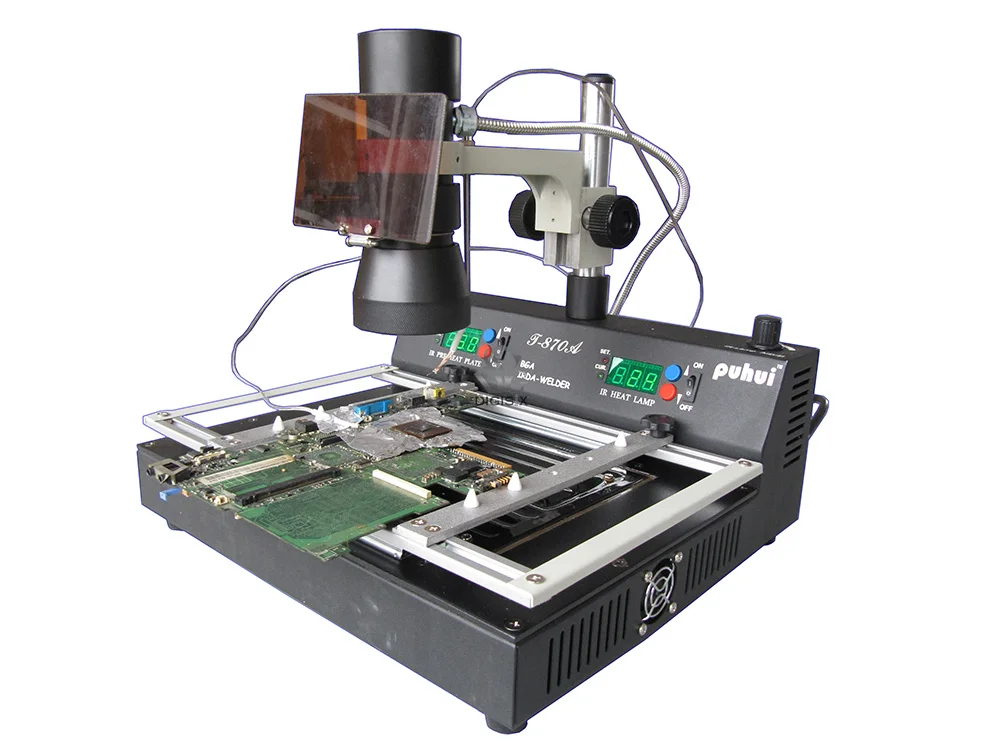

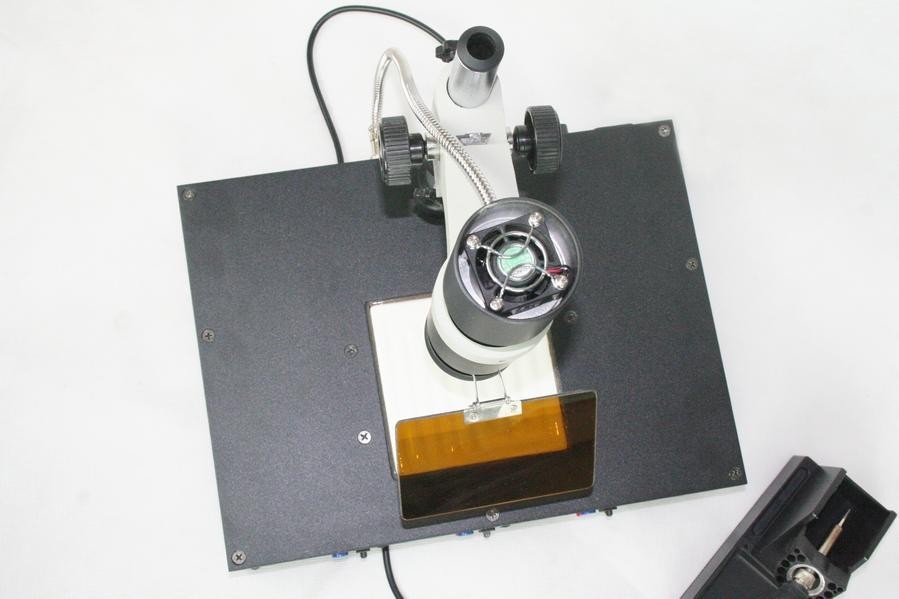

Инфракрасная паяльная станция − тот инструмент, который проще всего сделать своими руками. Цена на паяльные станции такого типа просто заоблачная. Купить что-то попроще – не вариант, так как всё равно будет ограниченный функционал.

Именно поэтому мы расскажем поэтапно, как собрать своими руками инфракрасный паяльник. Разберём этапы сборки ПС для пайки плат размером 250×250 мм. Наша паяльная станция подойдёт для работы с телевизионными платами, видеоадаптерами для ПК, а также планшетов.

Изготовление корпуса и нагревательных элементов

Для основы самодельной ИК паяльной станции, собранной своими руками, можно взять дверцу от антресоли либо 10-12 мм, прикручиваем к ней ножки. На этом этапе важно примерно прикинуть компоновку исходя из размеров нагревателей и ПИД-регуляторов. От этого будет зависеть высота «боковин» и скосов передней панели.

Алюминиевые уголки используются для формирования «скелета» конструкции. Заранее позаботьтесь о «начинке», в работе пригодятся и старые видеомагнитофоны, ДВД-проигрыватели и тому подобное. Можно обойти специализированных уличных лоточников.

Теперь ищем антипригарный поддон. Да, именно тот, что можно купить в обычном магазине бытовой техники. Здесь же можно и присмотреть качественный паяльник для паяльной станции.

Важно! Возьмите с собой рулетку. Ваша задача – найти противень оптимальной ширины и глубины. Размеры зависят от высоты ИК-излучателей и их количества.

Система управления паяльной установкой

Приступим к самому интересному. На торговой площадке заранее заказываем ПИДы (или пропорционально-интегрально-дифференциальные регуляторы), а также ИК – 3 нижних ИК излучателя 60×240 мм, и один верхний − 80×80 мм, не забудьте запастись двумя твердотельными на 40А. На этом этапе уже можно переходить к жестяным работам, а именно подогнать всю конструкцию под размеры наших основных элементов. После подгонки боковин и крышки вырезаем технологические отверстия под ПИДы на передней, под кулер на задней стенке.

Сборка и регулировка работы паяльной станции

Итак, после установки излучателей, кулера и соединения всех проводков внешний вид нашей паяльной станции уже обретает практически законченный вид. На этом этапе необходимо провести тестирование оборудования на нагрев, удержание температуры и гистерезис. Переходим к монтажу основного ИК-излучателя. Сделать это несложно.

Руководство по сборке ИК-повторителя Припаяйте ИК-повторитель

1. ИК-повторитель2. Схема ИК-ретранслятора3. Припаяйте ИК-повторитель4. Работа с ИК-ретранслятором

Инфракрасный ретранслятор Руководство по сборке – самодельный ИК-ретранслятор Дистанционное управление HiFi-оборудованием с дистанционным управлением через стену и шкаф

Схема платы ИК-удлинителя

Достаточно теории, давайте перейдем к практике…

Вот первое, для облегчения доработки, изображение печатной платы со всеми компонентами и соединениями, которые вы можете осмотреть во время нагрева паяльника (15 – 25 Вт):

Правильный способ установки компонентов …

Сначала мы начинаем устанавливать детали, как показано, на отверстия 20 x 12 макетной платы. Для лучшей поддержки соответствующие штырьки можно немного загнуть под плату. Но просьба пока НЕ ​​резать штифты!!! Важно, чтобы небольшая выемка разъема ИС, а затем и самой ИС была обращена вниз. Малый транзистор BC 549C монтируется плоской стороной вниз, большой BD 139 металлической поверхностью вниз, а регулятор напряжения 7805 необходимо монтировать металлической поверхностью влево. Для светодиода также необходимо соблюдать правильную полярность. Как видите, полярность двух светодиодов отображается одновременно на одном экране. Кроме того, вы должны обратить внимание на правильную полярность танталового конденсатора 4,7 мкФ (маленький желтый), где положительный полюс также должен быть направлен вниз! Рядом с «16» есть небольшой плюс (+) на компоненте, который должен быть направлен в сторону от основания. Для других компонентов полярность не требуется, так что важно только правильное положение.

Вот изображение различных конструкций танталовых конденсаторов и полярность:

А вот изображение полярности светодиода, более короткая ножка с большей поверхностью соединения и отражатель внутри катода светодиода / GND / земля / – / ВСС. Более длинный контакт с меньшей поверхностью соединения внутри светодиода — это анод / + / VCC:

В этом видео Майк показывает свою печатную плату ИК-повторителя и некоторые точки пайки.

ИК-ретранслятор Löten Video

Посмотрите это видео на YouTube.

Это фото с верхней стороны первой ступени:

Если все части подключены, как показано, и немного закреплены, мы можем продолжить с нижней части. Чтобы вам не приходилось постоянно поворачивать плату, чтобы найти компоненты, я также создал зеркальное отображение платы для лучшей ориентации.

Вот зеркально перевернутое изображение для лучшей ориентации внизу …

Правильное сгибание и защемление штифтов …

Теперь вам следует, просто основываясь на фотографиях, повернуть все штифты компонентов и обрезать их, но на 100% убедиться, что все компоненты находятся в правильном положении, как описано выше, и вы позаботились о правильной полярности. Если вы сделаете ошибку в этот момент, исправить ее потом будет довольно сложно, и вся работа может оказаться напрасной. Так что не торопитесь, чтобы согнуть все на 100% точно и отрезать штифты нужной длины. Вы должны использовать острогубцы и кусачки, тогда это не должно быть проблемой.

Вот как выглядит дно на первом этапе после сгибания и защемления контактов:

Давайте продолжим со следующими компонентами, которые прикреплены, как показано: вставить в плату вертикально, согнув одну ножку на 180° и вставив резистор в плату. Как упоминалось выше, необходимо соблюдать правильную полярность светодиодов, чтобы они работали правильно. Красный светодиод подключен рядом с резистором 1,5 кОм, так что более короткий контакт (-) указывает на резистор, а более длинный контакт (+) указывает на более низкое длинное соединение.

Если вы хотите заказать ИК-ретранслятор в Fanshop, вам может понадобиться видеть каждый входящий сигнал. Это можно сделать только в том случае, если ножки светодиода оставить очень длинными, чтобы светодиод, например, после этого был виден в верхней части коробки. От верхней части платы до верхней части коробки ИК-повторителя около 21 мм, поэтому вы должны вставлять светодиод в плату до тех пор, пока более длинные ножки не будут выступать из поверхности примерно на 10 мм. Кроме того, вы можете согнуть его, как показано выше, вперед.

Если вы не хотите использовать коробку, светодиод можно подключить непосредственно к материнской плате или откинуть вперед. А если вы хотите куда-то установить всю плату, то можно конечно и 2-х контактный шлейф припаять для размещения светодиода, например, в более крупной коробке.

Вот снова верхняя часть доски в другом ракурсе:

Это верхняя часть доски с левой стороны:

Так выглядит дно после второго шага и после сгибания и защемления булавки:

Если ничего не было забыто до сих пор, должны остаться следующие элементы, которые мы монтируем позже.

Пока остались именно эти компоненты:

Сначала нужно припаять только выводы показанных компонентов …

Теперь сначала припаяйте все контакты в нижней части платы, как показано на следующем рисунке. Пожалуйста, не припаивайте больше, а только то, что показано, так как мы сразу вставляем кабели. Пожалуйста, обратите внимание на свободные места и на то, что там нет связи!!!

Вот так на этом месте должна выглядеть нижняя сторона:

Итак, кабель подготовлен с обеих сторон…

Сначала демонтируем кабель:

После этого подкладываем на открытое место олово для припоя заканчивается:

Поместите кабель в правильное положение на печатной плате …

Белый провод кабеля длиной 150 см подключается к резистору 47 Ом, а коричневый провод подключается к нижнему длинному разъему. Затем черный кабель зажима батареи 9 В подключается между регулятором напряжения 7805 (нижний контакт) и ИК-приемником TSOP (средний контакт). Красный провод от клеммы аккумулятора подсоединяем снизу к совершенно свободному штырьку регулятора напряжения 7805.

Припаяйте оставшиеся соединения…

Теперь припаиваем, как показано, остальные перемычки. Но внимательно посмотрите на свободные места (например, НЕ припаивайте два контакта от конденсатора или светодиода вместе). Коричневый и белый провода кабеля длиной 150 см теперь припаяем к контактам 4 и 5 от оптопары (на следующем рисунке внизу слева), которая позже выведена на кнопку питания ПК.

Вот изображение готовой припаянной нижней части платы:

Инфракрасные светодиоды припаяны …

Два передающих ИК-светодиода можно легко спаять длинными и короткими ножками вместе, чтобы два светодиода были соединены последовательно (положительный полюс к отрицательному полюсу другого светодиода). Кто хочет, может припаять два ИК-светодиода к отдельному кабелю, а затем соединить два кабеля, как описано выше для двух светодиодов последовательно, но, конечно же, соблюдая также правильную полярность.

Два инфракрасных светодиода припаяны к коричневому и белому проводам:

Den IC richtig einsetzen …

Теперь вставьте IC так, чтобы паз (или точка) совпадал с пазом гнезда IC (на рисунке ниже, т. е. справа).

Инфракрасный повторитель готов… 🙂

Вот снова готовая плата крупным планом:

В этом видео вы снова увидите распаянный ИК-повторитель.

ИК-повторитель gelötet Видео

Посмотрите это видео на YouTube.

Лучше всего еще раз проверить все паяные соединения и полярность всех компонентов и кабелей. Хотя сейчас уже довольно поздно обнаруживать ошибки, но лучше поздно, чем никогда и контроля никогда не бывает достаточно. Если вы все же заметили ошибку, и ее не так просто решить, не стесняйтесь обращаться ко мне, и я буду рад помочь вам по почте или на наших форумах.

Продолжить работу с ИК-ретранслятором…

<< 1 2 3 4 >>

Самодельный ИК-трекер как новичок в пайке : hoggit

Привет, охотники! Я закончил свой собственный IR Headtracker только вчера, и, поскольку это мой первый проект по пайке, я думаю, что могу поделиться своим опытом (который может быть интересен другим новичкам).

Зачем создавать свой собственный Headtracker?

• Как вы, наверное, знаете, хедтрекер необходим для моделирования самолетов

• Это дешево – материалы обошлись мне менее чем в 10 евро (+15 евро за бывшую в употреблении камеру PS3 Eye)

  • Даже если вы этого не сделаете Если у вас нет доступа к паяльной станции, пассатижам и т. д., бюджетные варианты все равно должны быть до 60 евро — и вы их сохраните!

• Чувство гордости и достижения

• Это новый навык, который может перерасти в хобби

Что вам нужно?

• Splering Kit

• WIRE

• ИК -светодиоды

  • Вам понадобится 3, но получите 5 в случае

  • . Убедитесь, что их уголь, как и у вас, как по меньшей мере, так же, как и у вас. чтобы наклонить голову – если вы хотите, чтобы наклон 30° соответствовал полному наклону в игре, вам нужен угол излучения 40°. Лично я выбрал 30°, и это работает, но теперь я бы выбрал 40° на всякий случай

  • Берите 5-миллиметровые, с ними легче работать (и, возможно, их можно увидеть с помощью камеры).

  • Не переусердствуйте с интенсивностью. Я использовал 38 мВт/ср, и, хотя это работает, это слишком много. Если я поставлю свои светодиоды ближе друг к другу, их блики будут перекрываться в камере, что приведет к потере сигнала. 3,5 мВт/ср должно быть достаточно.

  • Длина волны не имеет значения, главное, чтобы она была ИК

  • Ни прямой ток, ни падение напряжения не важны для качества отслеживания

• Текущий источник

  • Вы можете использовать проводное или беспроводное соединение, я использовал беспроводное соединение.

  • Для проводного варианта приобретите длинный USB-кабель. Они работают от 5В (это будет важно позже).

  • В качестве беспроводных опций вы можете использовать либо одноразовый батарейный отсек, либо перезаряжаемый батарейный блок. Если вы выберете последнее, также приобретите схему зарядки аккумулятора USB примерно за 1,5 €

• Резисторы

  • Вы не хотите повредить ИК-светодиоды, поэтому вам необходимо защитить их от источника тока.

  • Рассчитайте необходимое сопротивление на основе параметров светодиода и напряжения источника. Я использовал этот калькулятор

  • Возьмите запасные, они дешевые

• Термоусадка

  • Некоторые люди говорят, что изоленты достаточно, чтобы защитить вас от короткого замыкания. Врут

    • Ну… они не лгут, но на маленькие контакты наклеивать сложно, да и клей со временем изнашивается. Он может работать для вашего прототипа, но не используйте его для конечного продукта.

    • Вероятно, из-за этого у вас получится коэффициент усадки 4:1

    • Если у вас есть термофен, отлично! Если нет, вы можете использовать фен или даже зажигалку (но будьте осторожны с этим)

  • Переключатель

    • Вы хотите иметь возможность выключить зажим

    • Не имеет значения, какая модель, выберите ту, которая, по вашему мнению, выглядит аккуратно. Я выбрал тумблер, потому что он работает *щелчок*

  • Веб-камера

    • Вы уничтожите эту камеру в процессе, так что выбирайте с умом

    • Лучше всего покупать подержанный PS3 Eye — у него 60 кадров в секунду, и вы, вероятно, можете получить его примерно за 15 евро

  • Магнитная лента

  • Доступ к 3D-принтеру, если вам нужен модный чехол. Картон, если вас (меня) это не беспокоит.

  • Застежки-молнии, липучки или что-то еще, чтобы привязать клипсу к наушникам

  • Смелость попробовать что-то новое

  • Несколько часов вашего времени

  • неизбежно что-нибудь напортачить

  Как это сделать?

  Сначала изучите основы пайки. Я нашел это видео очень полезным.

  Что касается самого процесса, то этот парень объясняет его лучше, чем я. Я просто добавлю несколько советов по устранению неполадок, которые мне пришлось найти самостоятельно

  Зажим

  • Вы можете проверить, работают ли ваши ИК-диоды с камерой вашего телефона. Они будут светиться слегка фиолетовым.

  • Не надевайте термоусадочную пленку, пока не протестируете цепь. Это боль удалить, если вы хотите переделать контакт

  • Отрежьте достаточное количество провода для параллельного контакта. Он вам понадобится

  • Если вы не хотите использовать напечатанный на 3D-принтере чехол от Thingiverse, не выбирайте конкретный размер зажима — лучше обрежьте кабели до приблизительной длины, а затем выясните, где естественное положение светодиоды будут. Провода гнутся намного меньше, чем вы ожидаете.

  • Не торопитесь. Это не гонка

  • Если один из ваших светодиодов оказался слишком ярким и его блик мешает другим на камере, вы можете либо добавить дополнительный резистор последовательно перед ним, либо переместить его подальше от остальных (или оба).

  • Если ваш светодиод слишком тусклый, вам необходимо зарядить аккумулятор или установить резистор с меньшим сопротивлением. Если у вас есть только одно сопротивление, поставьте второе параллельно первому.

  • Если вы хотите использовать аккумулятор, заряжаемый от USB, это руководство должно вам помочь

  Камера

  • Все скажут вам, что вам стоит выбрать круглые линзы PS3 Eye. Если вы не уверены, имеет ли ваша камера круглую или плоскую линзу, у вас круглая линза (плоская линза ОЧЕНЬ отличается). Если вы покупаете б/у, уточните у продавца.

  • Камеру ОЧЕНЬ трудно открыть. Принесите свой протеиновый батончик и отмените вечерние планы. Будьте осторожны, чтобы не вставлять щипцы (возможно, отвертку) слишком глубоко, вы можете повредить цепь (я немного погнул один из конденсаторов, но мне повезло, что он все еще работает). Вы повредите пластик, но что угодно.

  • Другие камеры тоже могут работать, но убедитесь, что у них не менее 60 кадров в секунду. Сначала я сделал эту модификацию на своей старой веб-камере, но только после того, как я это сделал, я понял, что она имеет жалкие 10 кадров в секунду — бесполезно для отслеживания головы.

  • Достаньте ИК-фильтр скальпелем. Проткните его, как швейную машинку, и он выскочит. Подойдет и острый нож.

  • Прежде чем вставить магнитную ленту, проверьте фокусировку . Удаление ИК-фильтра может изменить фокус оптики, поэтому вам, возможно, придется отрегулировать. Выясните, в какую сторону вам нужно переместить оптику, и либо добавьте немного буфера, если вам нужно отодвинуть линзы дальше от чипа (думаю, подойдет картон), либо подпилите пластиковое основание направляющими штифтами (мой случай – Пришлось подпилить вроде 1,5 мм, я использовал стальную пилочку, но с наждачной бумагой у вас может получиться больше, направляющие штифты тоже подшлифовать, они не нужны)

  • После того, как вы будете довольны фокусировкой (желательно и широкой, и увеличенной), вставьте магнитную ленту. Это не должно быть идеальной посадкой.

  • Убедитесь, что все дорожки в порядке, прежде чем снова закрывать крышку.

  Наслаждайтесь!

  Вы только что создали свой собственный трек, и теперь вы можете насладиться совершенно новым уровнем погружения!

  Если хотите, можете сделать для своего хедтрекера модный чехол. В качестве альтернативы вы можете насладиться очарованием жлобского инженерного искусства оголенных проводов, приклеенных изолентой к плохо разрезанному картону.

  Если у вас есть собственный опыт или совет по устранению неполадок, который вы хотите добавить, не стесняйтесь комментировать — я упомяну вас в сообщении. Если вы обнаружите какие-либо проблемы с моими рекомендациями, я открыт для предложений.

  Паяльная станция своими руками: схема, видео, фото

  Не только начинающие радиолюбители, но и опытные мастера испытывают определенные трудности при пайке электронных компонентов недорогими паяльниками без терморегуляции. Ведь можно столкнуться с таким явлением, как перегрев жала прибора, что приводит к окислению припоя, образованию нагара на меди, и как следствие плохой тепловой контакт с оловом на плате и ножке элемента, либо к чрезмерному нагреву платы и расслаиванию дорожек на ней. В этой статье мы рассмотрим, как сделать паяльную станцию ​​своими руками, предоставив все необходимые схемы сборки, фото и видео материалы.

  • Шаг 1. Изготовление контактного паяльника
  • Шаг 2 – Установка воздушного паяльника
  • Обзор самоделки на Arduino

  Шаг 1 – Изготовление контактного паяльника

  Этот вариант можно назвать самым простым и достаточно бюджетным. Эта конструкция регулирует напряжение на паяльнике, соответственно изменяя температуру жала. Но при таком способе регулировки обратной связи с жалом нет, то есть о его температуре мы можем судить только по внешним показателям. Однако это значительно улучшает качество пайки. Если вы планируете соединять большие детали, то мощность, подаваемую на паяльник, можно увеличить, если меньше, то уменьшить, что очень удобно.

  В качестве регулятора напряжения рекомендуется использовать диммер для освещения (диммерный выключатель). Единственный недостаток этой идеи самодельной паяльной станции — слишком большой диапазон температур. Ведь мощность в диммере регулируется практически от 0 до максимума, при этом нам не нужно уменьшать мощность более чем в 2 раза. Но можно переделать схему, добавить в дополнение к основному резистор «подстройки».

  Схема сборки паяльной станции в домашних условиях:

  В этой схеме использован выпрямительный мост, который позволит поднять напряжение со стандартных 220 вольт на входе до 310 вольт на выходе нашей самодельной паяльной станции. Это будет актуально для тех домашних мастеров, у которых в доме низкое электрическое напряжение, из-за чего паяльник не нагревается до рабочей температуры. За неимением диммера его можно собрать самому, как это сделать и что для этого нужно мы рассмотрели в нашей статье о самодельном диммере.

  Шаг 2 – Ставим воздушный паяльник

  Иногда при пайке возникает необходимость замены SMD элементов и паяльник с жалом слишком велик и неудобен для этого. Для этих целей используется специальный осушитель воздуха. Принцип его работы аналогичен бытовому фену – струя воздуха принудительно продувается через нагретый элемент и передается к месту пайки, нагревая припой бесконтактно, равномерно и не в одной точке, а на определенной площади. .

  Воздушный паяльник можно сделать из обычного, вставив вместо жала подходящую антенную трубку. Далее необходимо закрыть все отверстия, предусмотренные для охлаждения. Например, используя термостойкую бумагу и моток медной проволоки, как показано на картинке.

  Нагнетаемый воздух подается аквариумным компрессором с помощью трубки-капельницы через место подключения шнура питания.

  Для регулировки температуры потока воздуха можно использовать диммер из предыдущего способа. Кроме того, рекомендуется перемотать паяльник на более низкое напряжение порядка 8-15 вольт, это значительно повысит безопасность устройства за счет отсутствия опасных для жизни 220 вольт. В качестве нагревателя может служить нихромовая проволока диаметром 0,8 мм от спирали электроплиты. Наматывать его нужно аккуратно, без нахлестов и коротких замыканий, на каркас. Нужно обратить внимание, что вам также понадобится понижающий блок питания, мощность которого должна быть не менее 150 Вт. В качестве него можно использовать подходящий сетевой трансформатор.

  Более дорогой метод регулирования температуры на горячем конце паяльника — поддержание заданного на нем градуса. Для этого возле жала дополнительно устанавливается термопара, в одной из наших статей мы рассказывали, как сделать терморегулятор самостоятельно.

  Комбинируя наши самоделки, можно сделать универсальную паяльную станцию, которая будет держать заданную температуру, что очень удобно и соответствует функционалу дорогих покупных моделей.

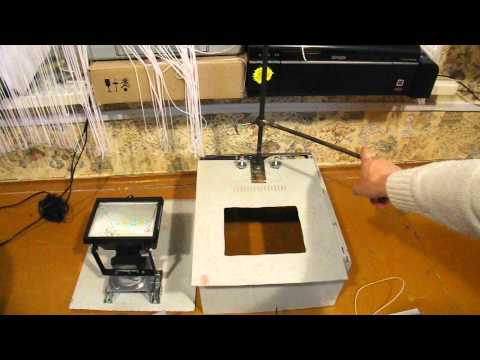

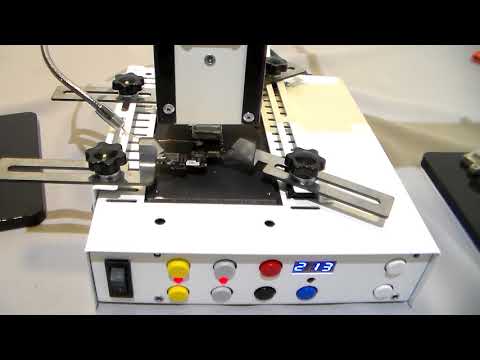

  Еще вариант – сделать бесконтактную инфракрасную паяльную станцию ​​из керамического патрона для лампы и нихромовой спирали, соединенной с понижающим трансформатором и диммером для удобной регулировки. Также можно применить термостат.

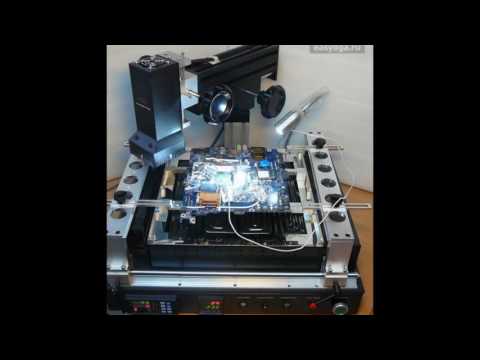

  Как работать с инфракрасной паяльной станцией можно посмотреть в видео ниже, там же можно узнать о нюансах работы с ней:

  Обзор самоделки на Arduino

  Ну и напоследок рекомендуем вы знакомитесь с более сложными схемами сборки самодельной паяльной станции на базе платформы Arduino:
