Несколько лет назад меня посетила мысль о покупке ИК паяльной станции.
Посетив несколько всем известных сайтов я понял что в данном случае не все однозначно.
Паялки либо очень дорогие, заоблачно дорогие. Либо хренове, на столько хреновые что паять практически невозможно.
Обмозговав данную тему я решил собрать свою паялку (С блэкджеком и шлюхами) :Бендер.

Источник:

И так, перед тем как решиться на сборку данного девайса я столкнулся с огромным количеством не понятных для меня на то время значений.

Первое что меня смутило это отсутствие понятной схемы подключения.
В интернете очень много информации но вся она разбросана и имеет кучу различий и так непонятно к каким паяльным станциям она.
Спустя полтора года я все таки собрал свою паяльную станцию. Полтора года…
Почему так долго? Да потому что помимо этой есть еще куча других идей. А иногда и просто лень что либо делать. На самом деле ее можно собрать за неделю а может и быстрее при условиях если есть вся информация а еще лучше видео инструкция где все ясно и понятно сказано.

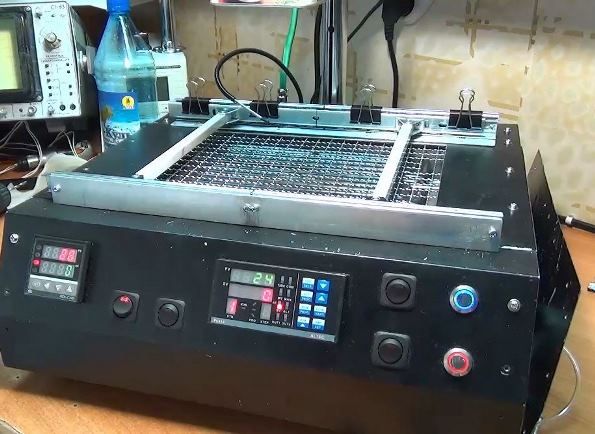

Но на данный момент я уже собрал свою ик паялку и в данном видео я решил показать корректную и понятную схему подключения всех элементов.
Все по шагам. Куда какой проводок….
Рекомендую посмотреть видео по ссылке. В видео подробно показаны этапы сборки паяльной станции.
https://www.youtube.com/watch?v=vZGtA_b5rNU

Рекомендую посмотреть видео по ссылке. В видео подробно показаны этапы сборки паяльной станции.
https://www.youtube.com/watch?v=vZGtA_b5rNU

Ссылки по теме:

Самодельный игровой домик
Стол для монополии
Как сделать пиалу из полена
Светящийся кофейный столик своими руками
Гриль-барбекю своими руками

Метки: паяльная паяльник ремонт руки свою станции

Новости партнёров

15 занятных фотографий, которые покажут, что скрыто внутри знакомых вещей

Пушистость, слюнявость, глазастость и даже чешуйчатость против постпраздничного синдрома

Бесфамильные исландцы

Реальность взрослой жизни, к которой нас не готовили с детства

Полезные детские телепередачи родом из СССР

Переводы денег по телефону стали проще

Лучше одному! Искренний пост про отношения между мужчинами и женщинами

Показать ещё Удиви меня!

‘+ ‘

‘+ place. title+ ‘

‘+ ”+ ‘

инфракрасная паяльная станция своими руками – Инструкции

Автор: OlegR Дата: Январь 9, 2016 В рубрике Технологии Комментарии: 31 комментарий

Иногда бывает недостаточно хорошо владеть паяльником или паяльным феном. Для пайки bga микросхем нужна инфракрасная паяльная станция, но это очень дорогое профессиональное оборудование, которое не всем по карману. В этой инструкции я расскажу о том, как инфракрасная паяльная станция своими руками легко доступна к постройке заинтересованным человеком.

Коротко о том, что такое ик паяльная станция: это такой инструмент, позволяющий припаивать микросхемы с выводами не в виде отдельных ножек, а в виде массива шариков припоя. Это центральные процессоры ноутбуков, чипы в телефонах и видеокартах и многое другое.

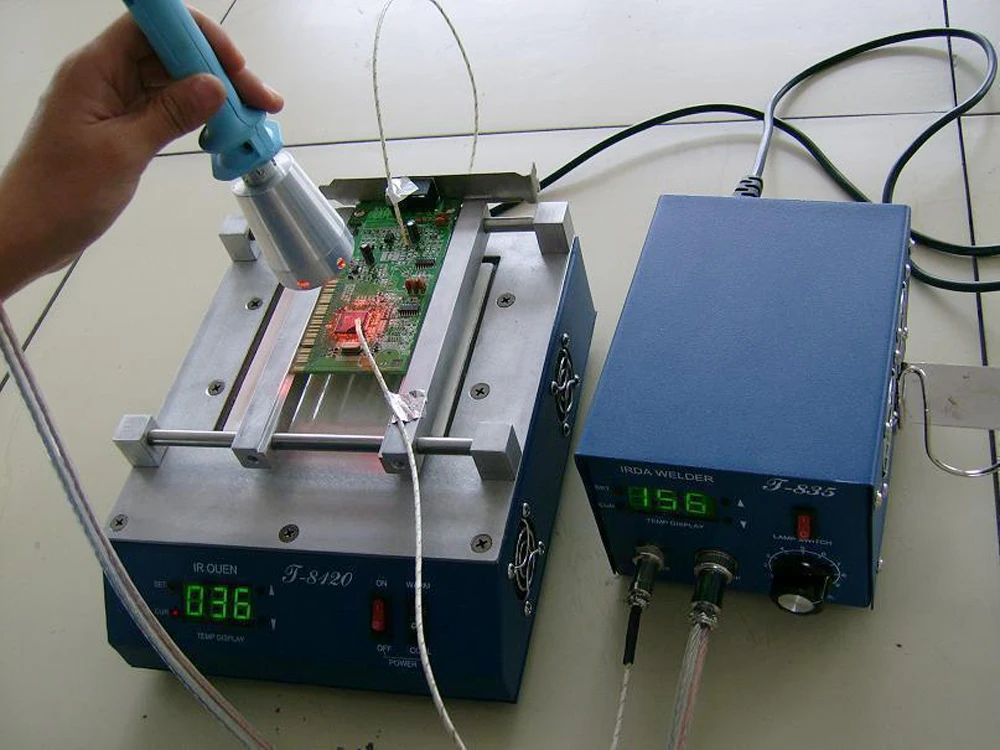

В заводском исполнении такая станция стоит от 400 до 1500 долларов в среднем.

Шаг 1. Инфракрасная паяльная станция своими руками. Ингредиенты.

Нам понадобятся:

Четырехламповый галогеновый обогреватель мощностью 1800 ватт. (в качестве нижнего нагревателя)
450 ваттная керамическая ИК головка (верхний нагреватель)
Алюминиевые уголки
Спиральный шланг для душа
Стальная проволока
Нога от настольной лампы
Arduino Atmega 2560
2 твердотельных реле
2 термопары
блок питания 220 в 5 вольт (можно взять зарядку от сотового)
символьный дисплей LCD 2004
зуммер на 5 вольт
винты, разъемы кабели по вкусу
небольшие знания в электронике

Шаг 2. Нижний нагреватель: рефлектор, лампы и корпус.

: бытовой обогреватель

: отражатели и новый корпус

: корпус

: соединяем проводами

: готовый нижний нагреватель для ик паяльной станции

: разъемы выключатель

: держатели

: общий вид нижнего нагревателя

Найдите старый галогеновый обогреватель, вскройте его и возьмите рефлекторы и четыре галогеновые лампы. Будьте осторожны, не разбейте лампы! Теперь вам нужно приложить воображение и придумать, какой корпус будет у нижнего нагревателя. Вы можете использовать корпус от старого ПК или сделать как я. Я взял алюминиевые уголки толщиной 1 мм. Они отлично вместили в себя рефлекторы и лампы, а так-же обеспечили требуемую жесткость конструкции.

Этот обогреватель вмещает в себя 4 штуки 450 ваттных лампы, подключенных в параллель. Используйте штатную проводку обогревателя чтобы подключить их уже в новом корпусе.

Шаг 3. Нижний нагреватель: система удержания печатных плат.

: лапы держателя плат

: гайка

: гайка вид сверху

: гайка вид снизу

: болт прижима

: лапа держателя плат в сборе

: плата установленная в держателях

: крупным планом место прижима платы

: другой ракурс

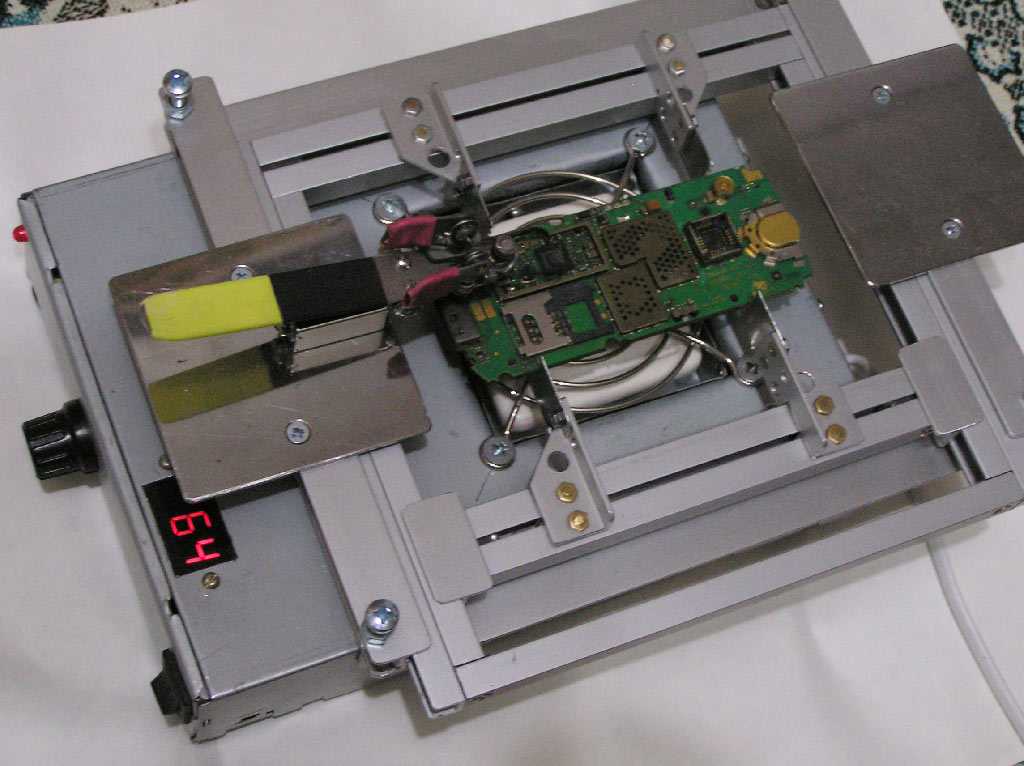

После того, как вы закончите корпус для нижнего нагревателя, вам будет необходимо установить систему крепления печатных плат. Состоит она, в моём случае, из отрезков профиля, использовавшегося как держатель занавесок. Нужно отрезать шесть кусков этого профиля, с примерными размерами как на фото. В качестве удерживающего элемента используются импровизированные гайки, сделанные из металлической перфорированной ленты, которую можно купить в хозяйственных магазинах. Такая система крепления позволяет в достаточно широких пределах закреплять и перемещать печатные платы разнообразных размеров, используя лишь отвертку для откручивания-закручивания гаек.

Шаг 4. Нижний нагреватель. Держатели термопар.

: крепление гибкого шланга

: продеваем стальную проволоку

: моток стальной проволоки

: шланг от душа

Для того, чтоб наша инфракрасная паяльная станция, сделанная своими руками, функционировала должным образом, она должна поддерживать заданный температурный профиль нагревания и охлаждения.

Иначе это может привести к растрескиванию печатных плат, перегреву микросхем и прочим не менее неприятным последствиям. Для контроля профиля нагрева служат две термопары, которые должны контролировать температуру снизу и сверху паяемой платы.

Чтобы термопары были достаточно подвижными и удобными к расположению я придумал отличный способ их крепления. Для этого нам понадобится пара гибких душевых шлангов, немного отожженной стальной проволоки (она гибкая и сохраняет форму после изгиба, в отличие от не отожженной). В гибкий шланг нужно продеть кусок стальной проволоки и провода для термопары. Затем один конец гибкого шланга нужно прикрутить к корпусу нашего нижнего нагревателя.

Шаг 5. Верхний нагреватель.

: подключение ик головки паяльной станции

: ик головка паяльной станции и корпус

В качестве верхнего нагревателя я использовал керамический нагреватель мощностью 450 ватт.

Вы можете купить такой на алиэкспрессе в разделе запасных частей для паяльных станций.

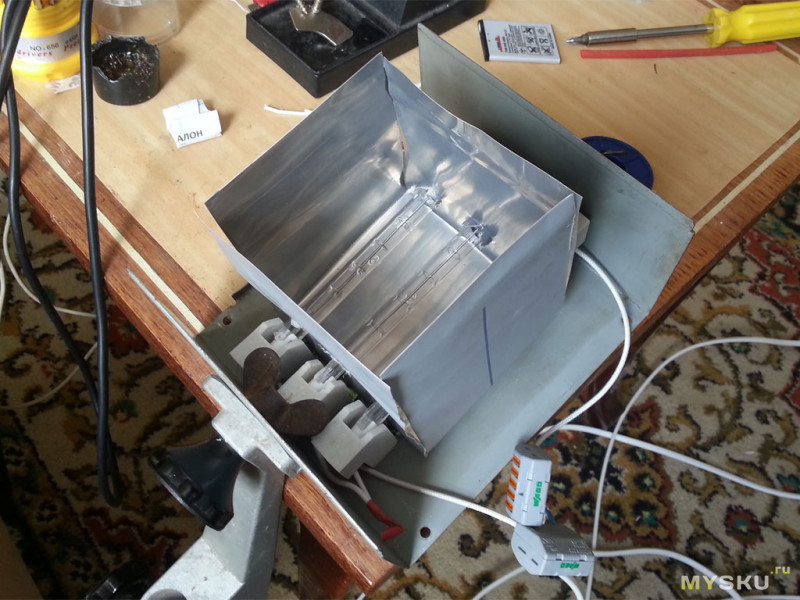

К этому нагревателю из тонкого листового железа нужно согнуть корпус, примерно такой как у меня на фото. Корпус очень важен для организации хорошего и правильного потока воздуха.

PS: Процесс нахождения констант P, I и D это неприятная процедура в данном случае, потому как керамический нагреватель нагревается и остывает довольно долго.

Шаг 6. Верхний нагреватель: держатель.

: настольная лампа

: крепим головку

: крепление ик головки

: посадочное место конструкции ик головки

Найдите у себя или купите б\у настольную лампу примерно такого вида. От нее нам понадобится механизм ноги.

Учитывая то, что ик головка инфракрасной паяльной станции должна доставать до любого угла нашего нижнего обогревателя, сначала следует прикрепить ик головку к держателю.

А затем уже выяснить из какого положения крепления она легко перемещается по всей поверхности нижнего нагревателя инфракрасной паяльной станции. Крепление держателя к нижнему нагревателю можно выполнить из кусочка пвх трубки, приверченной с помощью хомута к корпусу.

Шаг 7. Arduino PID контроллер.

: корпус контроллера

: ардуино и реле

: разъемы и охлаждение

: мама разъем термоголовки

: не пинайте за монтаж

: финальный вид контроллера

: контроллер вид на дисплей

: контроллер вид сзади

Теперь вам нужно или найти готовый или сделать самостоятельно из листового металла корпус для контроллера инфракрасной паяльной станции. В этом корпусе поместятся: 2 твердотельных реле, Arduino ATmega2560, дисплей, блок питания для ардуино а так-же разнообразные кнопки и и разъемы.

Так как я не знал, насколько сильно будут греться твердотельные реле, я приделал им по радиатору. Для обдува радиаторов и внутренностей контроллера я поставил на задней стенке контроллера вентилятор.

В ниже преложенном коде всё очень подробно объяснено что и как с чем соединяется. Монтаж очень простой.

Как пользоваться контроллером: Тут нет автонастройки значений P, I и D, так что вам придется задать их именно для вашей инфракрасной паяльной станции. Есть 4 профиля. В каждом из них Вы устанавливаете количество шагов, скорость роста температуры (C / S), dwel (время на шаг ожидания), нижний порог нагревания, целевая температура на каждом шагу и P, I и D значения для нижнего и верхнего нагревателя. Если вы установите, например 3 шага, 80,180 и 230 ° для нижнего нагревателя с порогом 180, Ваша плата не будет нагреваться только от нижнего нагревателя до 180 °, она нагреется со 180 от нижнего и продолжит греться до 230 с верхнего нагревателя.

Скетч вы можете скачать по ссылке ниже.

//www.dropbox.com/s/5inxb76xgkeun43/Arduino%20Rework%20Station.rar?dl=0

Я специально не стал объяснять создание такой штуки, как инфракрасная паяльная станция своими руками очень детально, потому-что ваша конструкция почти наверняка будет отличаться от моей. Даю свою инструкцию лишь как пример самостоятельной постройки ик паяльной станции.

Как обычно говорят, жмите лайки и репостите запись в соц сетях если вам понравилась моя инструкция.

About Author:

OlegR

Инфракрасная паяльная станция

DIY | Hackaday.io

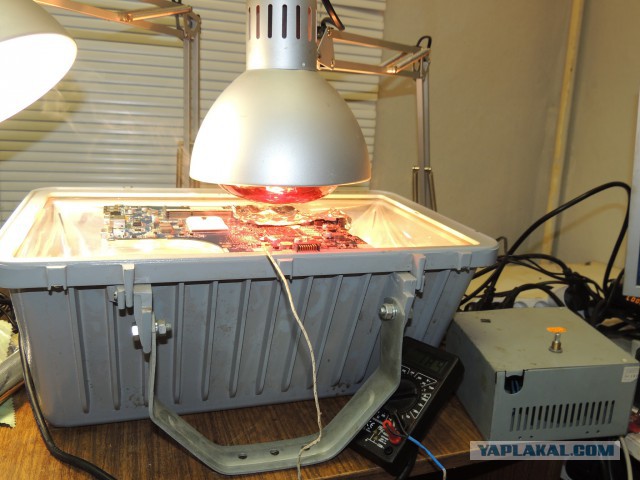

Это моя станция оплавления, сделанная из металлолома. Он использует китайские точечные термопары типа K, операционный усилитель, оптотриаки/симисторы, дисплей 20×4 и клон Arduino nano Ch440G. Отопление осуществляется старым инфракрасным обогревателем для ванной комнаты и коротким галогенным прожектором мощностью 600 Вт внутри галогенного прожектора мощностью 100 Вт на подставке для настольной лампы.

Опции для верхнего нагревателя:
– Короткая галогенная лампа мощностью 600 Вт производства TESLA и PHILLIPS, я думаю,
– или Ebay керамический нагреватель.

Опции для подогревателя:
– Инфракрасный обогреватель для ванных комнат в жилом комплексе – имеет большую задержку между подачей питания
и нагрев работы, поэтому ПИД нуждается в тонкой настройке
– Система гриля для микроволновой печи
– вставка из железа или любого другого нагревательного элемента подходящей формы

Плата Arduino работает с двумя ПИД-регуляторами, медленным регулятором ВКЛ/ВЫКЛ для предварительного нагрева и фазорегулятором с прерыванием для верхнего нагревателя.

Я использую флюс AMTECH RMA-223.

Детали

Ремонт графических процессоров:

ATI:

4890

3870×2

5870

NVIDIA:

260

560

560TI

. не помню с проблемой GPU

Материнские платы отремонтированы (ши-то есть чипсет):

пока ничего

Материнские платы отремонтированы (сокет):

Пока ничего, у меня мало 1366 чтобы попробовать

reflow_bb. pdf Adobe Portable Document Format – 2,52 МБ – 07.11.2018 в 21:43	Предварительный просмотр	Скачать

reflow_bb. png Портативная сетевая графика (PNG) – 686,32 КБ – 07.11.2018 в 21:43	Предварительный просмотр	Скачать

reflow_bom. txt простой – 12,16 КБ – 07.11.2018 в 21:43		Скачать
mereni_ino.ino Программа Ардуино. Большой дымящийся глючный беспорядок, но он работает как есть. я нет – 6,57 КБ – 25. 03.2016 в 23:03		Скачать
оплавление.fzz Схема прототипа платы. Станок выполнен на перфорированной доске. фзз – 34,56 КБ – 25.03.2016 в 23:02		Скачать

1 × Ардуино нано Ch440G НЕ используйте Prolific или FTDI! Это не будет работать
1 × ЛМ358 Подойдет любой операционный усилитель, лучше работать от рельса к рельсу.
1 × МОС3020 Просто используйте это без обнаружения пересечения нуля
1 × Триак >8А >600В Любой симистор подойдет
1 × трансформатор 12В Подойдет любой, номинал >500 мА, двойная изоляция.

Посмотреть все 6 компонентов

Тестовое видео
Михаил Скрепский • 25.03.2016 в 23:45 • 0 комментариев
Перекомпоновка некоторых слабых графических процессоров нижнего уровня. Один из первых тестов.

Посмотреть журнал проекта

1
Шаг 1
Единственная инструкция: Получите детали на свалке и на ebay и пройдите полный Macgyver.

Посмотреть все инструкции

Нравится этот проект?

Делиться

Паяльная станция своими руками: схема, видео, фото

Не только начинающие радиолюбители, но и опытные мастера испытывают определенные трудности при пайке электронных компонентов недорогими паяльниками без терморегуляции. Ведь можно столкнуться с таким явлением, как перегрев жала прибора, что приводит к окислению припоя, образованию нагара на меди, и как следствие плохой тепловой контакт с оловом на плате и ножке элемента, либо к чрезмерному нагреву платы и расслаиванию дорожек на ней. В этой статье мы рассмотрим, как сделать паяльную станцию своими руками, предоставив все необходимые схемы сборки, фото и видео материалы.

Шаг 1. Изготовление контактного паяльника
Шаг 2 – Установка воздушного паяльника
Обзор самоделки на Arduino

Шаг 1 – Изготовление контактного паяльника

Этот вариант можно назвать самым простым и достаточно бюджетным. Эта конструкция регулирует напряжение на паяльнике, соответственно изменяя температуру жала. Но при таком способе регулировки обратной связи с жалом нет, то есть о его температуре мы можем судить только по внешним показателям. Однако это значительно улучшает качество пайки. Если вы планируете соединять большие детали, то мощность, подаваемую на паяльник, можно увеличить, если меньше, то уменьшить, что очень удобно.

В качестве регулятора напряжения рекомендуется использовать диммер для освещения (диммерный выключатель). Единственный недостаток этой идеи самодельной паяльной станции — слишком большой диапазон температур. Ведь мощность в диммере регулируется практически от 0 до максимума, при этом нам не нужно уменьшать мощность более чем в 2 раза. Но можно переделать схему, добавить в дополнение к основному резистор «подстройки».

Схема сборки паяльной станции в домашних условиях:

В этой схеме использован выпрямительный мост, который позволит поднять напряжение со стандартных 220 вольт на входе до 310 вольт на выходе нашей самодельной паяльной станции. Это будет актуально для тех домашних мастеров, у которых в доме низкое электрическое напряжение, из-за чего паяльник не нагревается до рабочей температуры. За неимением диммера его можно собрать самому, как это сделать и что для этого нужно мы рассмотрели в нашей статье о самодельном диммере.

Шаг 2 – Ставим воздушный паяльник

Иногда при пайке возникает необходимость замены SMD элементов и паяльник с жалом слишком велик и неудобен для этого. Для этих целей используется специальный осушитель воздуха. Принцип его работы аналогичен бытовому фену – струя воздуха принудительно продувается через нагретый элемент и передается к месту пайки, нагревая припой бесконтактно, равномерно и не в одной точке, а на определенной площади. .

Воздушный паяльник можно сделать из обычного, вставив вместо жала подходящую антенную трубку. Далее необходимо закрыть все отверстия, предусмотренные для охлаждения. Например, используя термостойкую бумагу и моток медной проволоки, как показано на картинке.

Нагнетаемый воздух подается аквариумным компрессором с помощью трубки-капельницы через место подключения шнура питания.

Для регулировки температуры потока воздуха можно использовать диммер из предыдущего способа. Кроме того, рекомендуется перемотать паяльник на более низкое напряжение порядка 8-15 вольт, это значительно повысит безопасность устройства за счет отсутствия опасных для жизни 220 вольт. В качестве нагревателя может служить нихромовая проволока диаметром 0,8 мм от спирали электроплиты. Наматывать его нужно аккуратно, без нахлестов и коротких замыканий, на каркас. Нужно обратить внимание, что вам также понадобится понижающий блок питания, мощность которого должна быть не менее 150 Вт. В качестве него можно использовать подходящий сетевой трансформатор.

Более дорогой метод регулирования температуры на горячем конце паяльника — поддержание заданного на нем градуса. Для этого возле жала дополнительно устанавливается термопара, в одной из наших статей мы рассказывали, как сделать терморегулятор самостоятельно.

Комбинируя наши самоделки, можно сделать универсальную паяльную станцию, которая будет держать заданную температуру, что очень удобно и соответствует функционалу дорогих покупных моделей.

Еще вариант – сделать бесконтактную инфракрасную паяльную станцию из керамического патрона для лампы и нихромовой спирали, соединенной с понижающим трансформатором и диммером для удобной регулировки. Также можно применить термостат.

Как работать с инфракрасной паяльной станцией можно посмотреть в видео ниже, там же можно узнать о нюансах работы с ней:
