Бензопилы Урал — обкатка, самоделки, неисправности и ремонт

Бензопилы Урал выделяются повышенной выносливостью и способностью исправно выполнять свои задачи при любых погодных условиях. Они обладают внушительным запасом тяги, простотой в эксплуатации и неприхотливостью к качеству ГСМ. Все это делает бензоинструменты марки Урал хорошим вариантом для эксплуатации, как в быту, так и в промышленных масштабах.

Содержание

• 1 Устройство бензопилы Урал
• 2 Как правильно обкатать бензопилу новую Урал?
• 3 Регулировка карбюратора бензопилы Урал
• 4 Как выставить зажигание на бензопиле Урал?
• 5 Бензопила Урал 2 Электрон – технические характеристики
• 6 Бензопила Урал 3650 – комплектация модели
• 7 Бензопила Урал БП-3800 – заводские параметры
• 8 Бензопила Урал УБП-3900 – преимущества модели
• 9 Бензопила Урал Профи УБП-4500 – оснащение и возможности
• 10 Неисправности и ремонт бензопил Урал
  • 10.1 Бензопила Урал – нет искры
  • 10. 2 Что делать, если бензопила Урал не заводится?
• 11 Самоделки из бензопилы Урал
  • 11.1 Лодочный мотор из бензопилы Урал своими руками
  • 11.2 Самодельная пилорама из бензопилы Урал
  • 11.3 Мотобур из бензопилы Урал
  • 11.4 Снегоход из бензопилы Урал

Устройство бензопилы Урал

От своих рыночных аналогов, созданных на территории стран постсоветского пространства, бензоинструменты Урал отличаются улучшенной балансировкой, продуманной эргономикой и облегченной конструкцией. Это упрощает эксплуатацию моделей Урал, как в легкодоступных местах, так и при работе в условиях ограниченного пространства.

В основу бензопил бренда Урал вложен мощный бензиновый 2-тактный высококачественный 1-цилиндровый двигатель, оборудованный цилиндром с полностью хромированными внутренними стенками, усиленным кованым поршнем и объемным топливным резервуаром с широкой горловиной. Стартер фирменной модели Урал – ручной. Он имеет свободный доступ для замены пружины и очистки от пыли.

За непрерывную связь встроенного двигателя и пильных органов в базовое устройство бензопилы Урал входит высококачественное сцепление, отличающееся неприхотливостью в регулярном обслуживании и высокой пригодностью к ремонту.

Производитель предварительно предусмотрел в комплекте каждой модели Урал долговечную пильную гарнитуру, которая включает в себя металлическую шину и цепь. Для смазки цепи в устройстве бензоинструмента предусмотрен нерегулируемый масляный насос, получающий смазку из отдельного масляного резервуара. Шина модели оснащена несколькими самоочищающимися канавками, сквозь которые масло подается на цепь, и распространяется по всей ее длине.

Как правильно обкатать бензопилу новую Урал?

Во время первого запуска на движущиеся элементы бензиновой пилы воздействуют чрезмерные нагрузки. Чтобы снизить давление на них и избежать преждевременной поломки, нужно произвести обкатку инструмента.

Эта процедура выполняется в такой последовательности:

1. Вначале потребуется приготовить свежую топливную смесь. Для бензопил Урал пропорция используемого бензина и масла должна составлять 10 мл моторного масла на 1 л бензина. Важную роль играет тип горючего. Лучше всего заправлять бензопилы Урал фирменным бензином марки АИ-92. При этом нужно обращать внимание на сезонность топлива, так как многие АЗС предлагают покупателям бензин с разными свойствами для летнего и зимнего периода;
2. Далее нужно залить масло для смазки цепи. Для этого в заводской комплектации бензопил Урал предусмотрен отдельный бак;
3. Затем оператор должен завести двигатель пилу и приступить к распиливанию тонких веток. При этом работать с инструментом нужно с интервалом по 2–3 минуты примерно на 2/3 от общей его мощности. Каждые 15–20 секунд двигатель пилы должен работать на холостых оборотах. Таким образом потребуется выработать 5–6 полных баков топливной смеси;
4. После этого можно переходить к распиловке более крупной древесины. На это должно быть использовано не менее 2 полных баков с топливом;
5. Затем нужно начинать распиловку крупных бревен.

Выполнять непродолжительную обкатку бензопилы Урал нужно непосредственно после каждого длительного простоя бензоинструмента. Это снизит риск заклинивания двигателя и существенно продлит сроки эксплуатации его цилиндро-поршневой группы.

Регулировка карбюратора бензопилы Урал

Выполнение этой процедуры поможет в тех случаях, если бензопила Урал полностью перестала заводится, или заводиться, и произвольно глохнет спустя 2–3 секунды после запуска. Чтобы отрегулировать карбюратор на бензопиле Урал, оператору потребуется крестовая отвертка, гаечные ключи и инструкция по эксплуатации используемой модели.

Прежде, чем приступить к настройке, нужно внимательно изучить руководство используемой бензопилы. В нем указан правильный порядок действий и требуемой положение встроенных регулировочных винтов.

Сама настройка карбюратора бензопилы Урал выполняется непосредственно в таком порядке:

1. Сначала нужно аккуратно установить регулировочные винты в то положение, при котором штатный мотор будет постоянно работать на средних оборотах;
2. Если непосредственно во время настройки оператор заметил, что из глушителя идет дым, значит, регулировочный болт нужно вкрутить по ходу стрелки часов так, чтобы дым перестал выходить;
3. Затем потребуется настроить работу мотора бензопилы в режиме допустимых низких оборотов. После этого оператор должен резко нажать на курок газа, опустив его до упора вниз. Если после этого ДВС заглох или начал произвольно набирать обороты, значит, винт нужно немного выкрутить по направлению против стрелки часов;
4. После этого потребуется неподвижно зафиксировать регулировочный винт, используя для этого штатную контргайку.

В конце нужно внимательно проверить работу заводского двигателя бензопилы Урал. Для этого потребуется завести мотор инструмента и дать ему прогреться. Затем оператор должен несколько раз интенсивно нажать на курок газа. Если при этом ДВС быстро набирает требуемые обороты и так же быстро теряет их, значит, самостоятельная настройка топливного узла прошла успешно.

Как выставить зажигание на бензопиле Урал?

Отрегулировать встроенное зажигание на бензопилах марки Урал нужно в том случае, если во время запуска инструмента оператор слышит пустые хлопающие звуки. Это говорит об отсутствии момента срабатывания штатных катушки и магнето бензоинструмента.

Выполнить регулировку зажигания на цепных пилах марки Урал гораздо проще, чем на бензоинструментах других производителей.

Для этого нужно:

1. После запуска мотора оператор должен определить самые стабильные и устойчивые повороты пильных органов;
2. Затем нужно медленно перевести двигатель используемой бензопилы в режим работы на самых низких оборотах;
3. Далее оператор должен резко вытащить трос стартера на себя. В результате мотор бензопилы должен резко повысить обороты.

Если после вытаскивания стартера двигатель бензопилы продолжает работать на низких оборотах, то это говорит о неисправности элементов системы зажигания. В этом случае оператор должен разобрать бензопилу и найти причину поломки. В противном случае инструмент работать не будет.

Бензопила Урал 2 Электрон – технические характеристики

Эта модель предназначена исключительно для работы с крупной и достаточно твердой древесиной. Она успешно справляется с валкой больших деревьев. Бензоинструмент в этой штатной комплектации исправно работает под воздействием самых высоких температур, показывая высокую производительность и точность распила.

Основные фирменные параметры этой модели Урал включают:

• мощность заводского бензодвигателя – 5 л. с./3,68 кВт;
• длина шины – 40–50 см;
• вес в готовом к работе виде – 12 кг.

Несмотря на солидную мощность и нетипичное расположение рукояток, бензопила Урал 2Т Электрон выделяется сравнительно небольшими физическими размерами. Длина бензоинструмента составляет 88, а ширина и высота – по 46 см.

Бензопила Урал 3650 – комплектация модели

Эта популярная профессиональная  модель изначально предназначена для нерегулярной валки небольших и средних по толщине деревьев, интенсивного удаления сухих и влажных гнилых веток, роспуска заготовленных бревен на доски. Бензоинструмент в этой фирменной комплектации выделяется повышенной выносливостью, хорошим качеством заводской сборки и долговечностью.

В основу бензопилы вложен мощный 1-цилиндровый долговечный  мотор, работающим на приготовленной смеси 92-ого бензина и полусинтетического моторного масла.

В число конструктивных параметров этой бензопилы Урал входит:

• мощность заводского бензодвигателя – 4,9 л. с./3,6 кВт;
• допустимая длина шины – 40–50 см;
• шаг цепи – 0,325 «.

Несмотря на стабильно высокую мощность и более износостойкие металлические комплектующие, эта качественная профессиональная бензопила Урал обладает сравнительно скромным весом. При полностью заправленных баках и предварительно установленной пильной гарнитуре физическая масса модели составляет 6,3 кг.

Бензопила Урал БП-3800 – заводские параметры

Среди преимуществ этой высококачественной профессиональной модели выделяется предельная простота в эксплуатации, высокая пригодность к ремонту и свободный доступ практически ко всем часто заменяемым деталям.

Параметры модели включают:

• мощность заводского бензодвигателя – 5,1 л. с./3,8 кВт;
• допустимая длина шины – 40–55 см;
• шаг цепи – 0,325 «.

Эта переносная цепная пила оснащена долговечным устойчивым к ударам корпусом, отдельные части которого можно снять для быстрого обслуживания механизмов.

Бензопила Урал УБП-3900 – преимущества модели

Эта мощная профессиональная бензопила эффективно справляется с валкой средних по толщине деревьев, регулярной заготовкой древесины и спиливанием крупных веток. Бензоинструмент обладает внушительным запасом мощности, которого удалось достичь благодаря увеличенному ходу штатного кованого поршня.

Для смазки используемых пильных органов в фирменное устройство этой цепной пилы Урал входит автоматический масляный насос. За безопасность оператора во время эксплуатации инструмента отвечает встроенный инерционный тормоз.

Параметры модели включают:

• мощность заводского бензодвигателя – 5,4 л. с./3,9 кВт;
• допустимая длина шины – 40–55 см;
• шаг цепи – 0,325 «.

Практически все запчасти бензопилы изготовлены из прочных металлических сплавов. Это повышает их стойкость к износу и работе под высокими температурами.

Бензопила Урал Профи УБП-4500 – оснащение и возможности

Эта профессиональная модель подходит для регулярной валки средних по толщине деревьев, заготовки крупных объемов древесины и продольной распиловки бревен. В фирменное оснащение инструмента включен выносливый ДВС с повышенным рабочим ресурсом, качественный карбюратор и эффективная антивибрационная система.

Пильные органы этой фирменной бензопилы Урал представлены фирменной металлической направляющей шиной и цепью. Для смазки органов в устройство модели входит автоматический регулируемый масляный насос. За натяжение гарнитуры отвечает боковой винт, защищенный пластиковой накладкой.

Параметры цепной пилы включают:

• мощность заводского бензодвигателя – 6 л. с./4,5 кВт;
• допустимая длина шины – 40–50 см;
• шаг цепи – 0,325 «.

Бензоинструмент в этой фирменной комплектации предварительно оснащен усиленным долговечным инерционным тормозом, который безотказно срабатывает абсолютно при каждом попадании пильной цепи на торчащий гвоздь или металлическую проволоку.

Неисправности и ремонт бензопил Урал

В большинстве случае модели марки Урал ломаются из-за использования некачественного топлива или неправильной эксплуатации инструментов. Устранить поломки своими руками поможет тщательное изучение их причин и своевременная замена неисправных деталей

Бензопила Урал – нет искры

С этой проблемой чаще всего сталкиваются садоводы, использующие для заправки топливную смесь, приготовленную в неправильной пропорции. В результате избытки масла заливают свечу и она не может образовать искру, необходимую для воспламенения топливной смеси.

Решить проблему поможет очистка свечи. Для этого оператор должен выкрутить деталь специальным съемным ключом и промыть ее чистым бензином. Чтобы соскрести высохший нагар с наконечника свечи, его можно обработать при помощи предварительно разогретого ножа. После полного высыхания деталь нужно установить на место и попытаться снова завести бензопилу Урал. Если она по-прежнему не заводиться, значит, деталь потребуется заменить.

Что делать, если бензопила Урал не заводится?

В этом случае нужно промыть воздушный и топливный фильтр, а также просушить штатный цилиндр инструмента. Для очистки фильтров используется емкость с чистым бензином, в которую нужно положить элементы и оставить на сутки. Вентиляция цилиндра осуществляется при снятой свече путем вытягивания троса стартера.

Как только фильтра высохнут, их нужно установить обратно и завести двигатель пилы. Если он не запускается, то нужно осмотреть систему зажигания и, при необходимости, отрегулировать зазор между катушкой и маховиком.

Самоделки из бензопилы Урал

Мощности бензомотора цепной пилы Урал достаточно для изготовления различных самоделок. В дальнейшем их можно будет использовать для передвижения и выполнения разных задач на придомовом участке.

Лодочный мотор из бензопилы Урал своими руками

Суть изготовления этой самоделки заключается в сборке прочного каркаса и установке привода, который будет передавать усилие от мотора на гребной винт. Для этого мотор нужно укомплектовать редуктором с подходящим передаточным числом, а также червячной передачей.

Для крепления мотора на лодке потребуется оборудовать его металлической рамой, расположенной под днищем двигателя. При этом топливный бак должен находиться над мотором – таким образом, горючее будет попадать в цилиндр под действием силы тяжести.

При условии правильной сборки изготовитель получит компактный лодочный мотор, который сможет разгонять плавсредство с двумя взрослыми людьми на борту до скорости 20–30 км/ч.

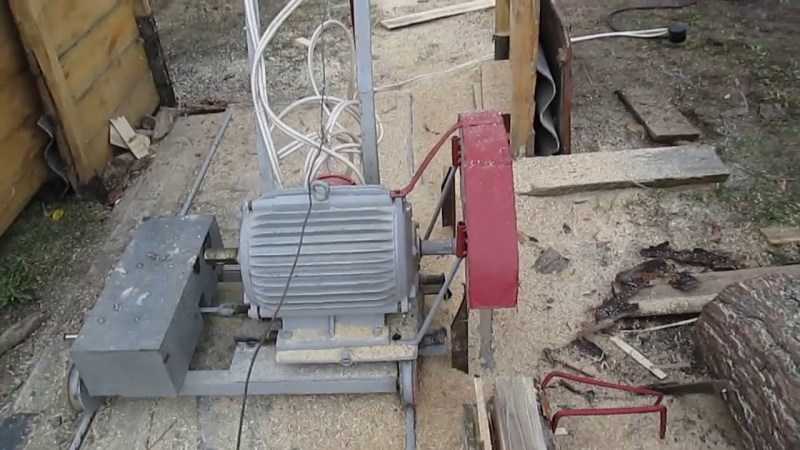

Самодельная пилорама из бензопилы Урал

Пилорама позволит получать гладкие идеально ровные доски и экономить массу времени и сил. Для ее изготовления потребуется сделать каркас в виде удлиненного прямоугольника. Для заготовки досок самодельная пилорама должна быть оборудована направляющей и линейкой, которая будет регулировать толщину досок.

Саму бензопилу Урал нужно закрепить в начале пилорамы. Для этого потребуется идеально ровная платформа. Мотор и шину с цепью нужно предварительно разделить и установить отдельно. Это позволит предотвратить передачу вибрации от ДВС на направляющую и сделать линию распила более ровной.

Мотобур из бензопилы Урал

Это простое приспособление поможет проделать лунки во льду и отверстия в почве. Для этого самоделку потребуется оборудовать понижающим редуктором и прочной металлической штангой, к которой, в виде, спирали, должны быть приварены заостренные лопасти.

Основное преимущество самодельного мотобура заключается в его низком расходе горючего. При условии использования подходящего редуктора, приспособление будет требовать в 2–2,5 раза меньше топлива, чем фирменные модели с аналогичной мощностью.

Снегоход из бензопилы Урал

Эта самоделка поможет преодолеть высокие снежные сугробы и глубокие овраги. Для передвижения снегохода его лучше всего укомплектовать лыжами, расположенными в передней части конструкции, и гусеницами, которые нужно установить в задней ее части. Роль ведущего моста будут играть гусеницы, которые можно сделать из транспортерной ленты.

Двигатель от бензопилы Урал нужно крепить в задней части снегохода. Перед ним должно располагаться водительское сиденье. Передняя часть самоделки должна быть оснащена рулем, на который нужно вынести органы управления и рычаги тормозной системы.

Готовый снегоход сможет развивать скорость порядка 30–40 км/ч, имея на борту двух взрослых людей или 1 водителя и его поклажу.

Самоделки из бензопилы видеоподборка (лучшее видео)

Самоделки из бензопилы видеоподборка (лучшее видео)



1. Транспорт из бензопилы



Мопед из бензопилы Дружба-4

По многочисленным заявкам сделал мопед с двигателем от бензопилы Дружба-4 с электронным зажиганием.Бензопила Дружба-4 имеет объем двигателя 94 см3 и 4 л.с. и она слабее 5-ти сильного двигателя бензопилы Урал.Но максимальную скорость мопед показал практически такую же как и с двигателем от бензопилы Урал Электрон 2т.

Картинг из бензопилы

Автомобиль из бензопилы

Трицикл из бензопилы Урал

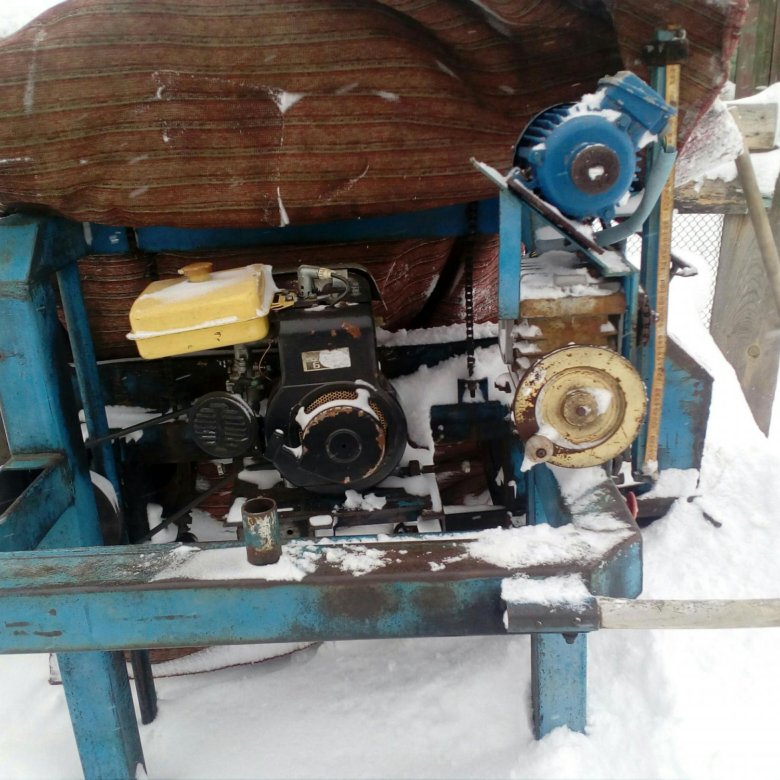

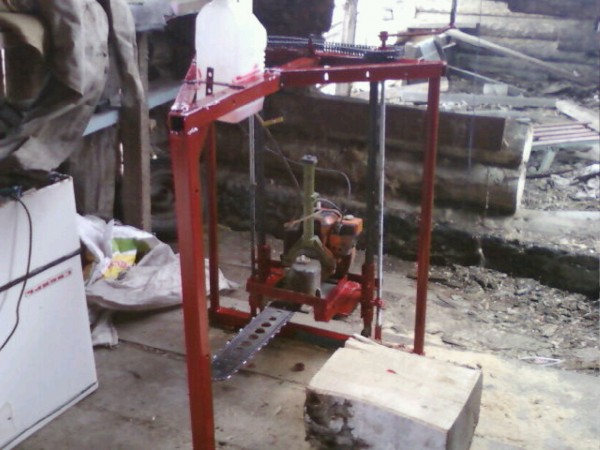

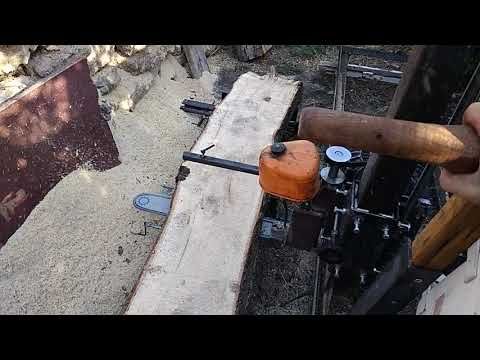

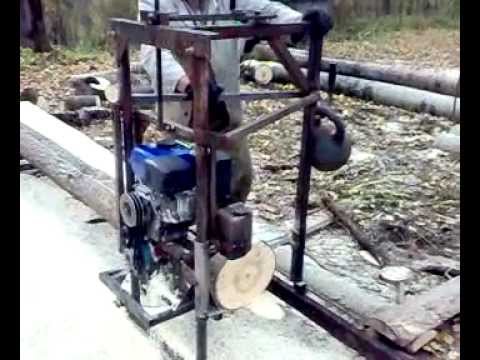

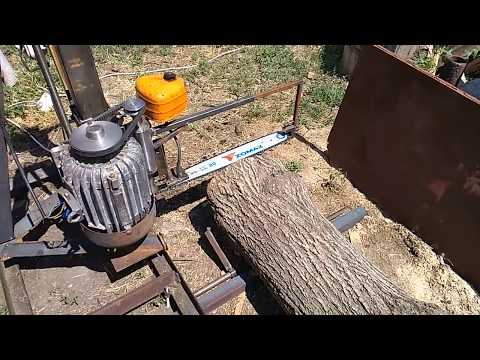

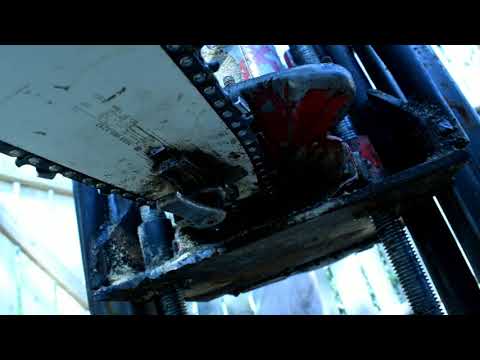

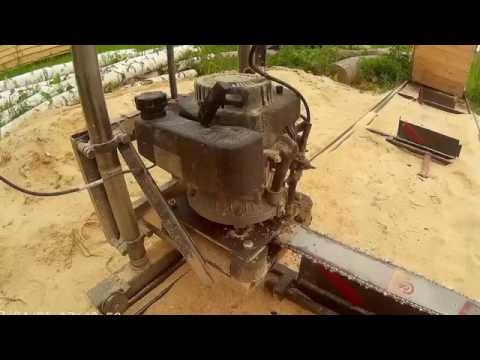

2. Самодельная пилорама из бензопилы

Самодельная пилорама из бензопилы

Пилорама из бензопилы двух досок и саморезов от Адваката Егорова

3. Снегоходы из бензопилы

Мотосани из бензопилы

Снегоход из бензопилы

Самодельный детский снегоход с мотором от бензопилы

4. Самодельный лодочный мотор из бензопилы



Самодельный лодочный мотор из бензопилы

Бензопила “Штиль180”, мощность-2л.с., скорость – до10км.ч., расход топлива – 250гр. на 20мин. хода.

Лодочный мотор из бензопилы Урал

Лодочный мотор очень легкий и экономичный.

5. Мотобур из бензопилы

Мотобур из бензопилы stihl своими руками из старой дрели

6. Генераторы электричества из бензопилы

Аварийный генератор 12-24 В из бензопилы или тримера

Генератор из бензопилы своими руками

7. Самоделки для огорода из бензопилы

Косилка из бензопилы

Мотокультиватор из бензопилы Дружба-4

Мотоблок из бензопилы

Окучник из бензопилы ДРУЖБА

Приставка “лебёдка” для бензопил

Сам себе инженер: интересное применение бензопилы

8. Компрессор из бензопилы

Компрессор. Подкачка шин бензопилой



9. Снегоуборщик из бензопилы



Снегоуборщик из бензопилы Урал

Как сделать из бензопилы снегоуборщик

10. Разное

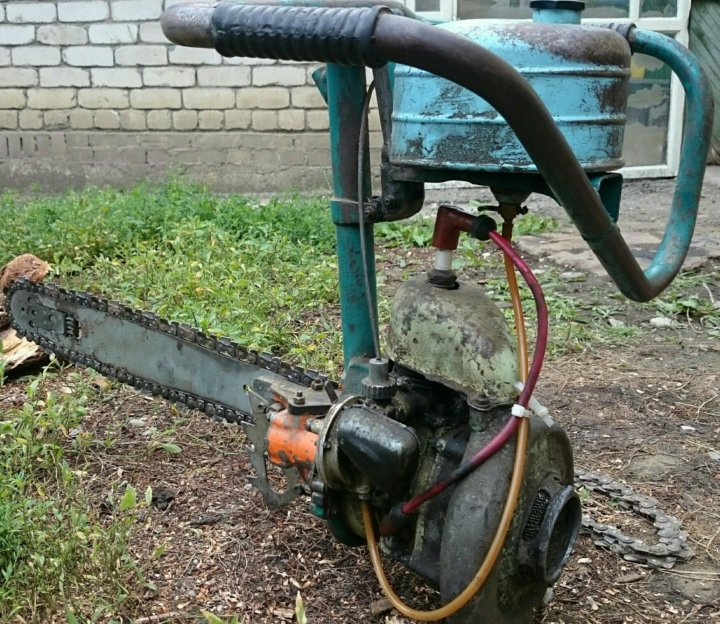

Бензопилы Урал — модели их характеристики, особенности

Бензиновые переносные пилы марки Урал начали выпускаться еще во времена Советского Союза. Но несмотря на солидный возраст и начало выпуска более современных высокотехнологичных моделей, эти инструменты не потеряли популярности и активно используются в наши дни. Причины этому заключаются в солидном запасе тяги и вращательного усилия, надежности и экономичности.

Содержание

• 1 Конструктивные преимущества бензопил Урал
• 2 Как правильно обкатать новую бензопилу Урал?
• 3 Регулировка карбюратора бензопилы Урал
• 4 Как выставить зажигание на бензопиле Урал?
• 5 Бензопила Урал 2 Электрон – технические характеристики
• 6 Бензопила Урал 3650 – параметры цепного инструмента
• 7 Бензопила Урал Профи УБП-4500 – заводская комплектация модели
• 8 Бензопила Урал Профи УБП-3900 – заводское оснащение инструмента
• 9 Бензопила Урал БП 3800 – параметры популярной модели
• 10 Неисправности и ремонт бензопил Урал
  • 10.1 Бензопила Урал – нет искры
  • 10.2 Бензопила Урал не заводится
  • 10.3 Самоделки из бензопилы Урал

Конструктивные преимущества бензопил Урал

Устройство бензопилы Урал, независимо от ее предназначения и заводской модификации, надежно защищено от влаги, опилок, пыли и мелкого мусора. Это значительно увеличивает цикл между плановым обслуживанием каждой из моделей, и продлевает общие сроки их эксплуатации.

Бензопилы бренда Урал изначально комплектуются улучшенными двигателями, способными показывать высокую производительность при сравнительно низком потреблении топлива и незначительном уровне шума. Для быстрого и максимально плавного запуска каждого мотора в его фирменном оснащении предусмотрен стартер, который приводится в действие путем вытягивании троса.

Для стабильного взаимодействия рабочего двигателя и штатной пильной гарнитуры в устройство каждой переносной пилы Урал входит сцепление, состоящее из цельнометаллического барабана, усиленных пружин и ведущей звезды, показывающей высокую стойкость к нагреву, ударам и коррозии.

Возможность распиливать наиболее твердую древесину в оснащении каждой из моделей Урал обеспечивает штатная гарнитура. В ее комплектацию входит увеличенная закаленная шина, на которую устанавливается фирменная стальная цепь. Для их стабильной работы требуется смазка, которая поступает в пазы шины из отдельного пластикового бачка. Регулировка положения пильных органов производится путем поворачивания натяжителя, защищенного пластиковой крышкой корпуса.

Некоторые бензиновые переносные пилы бренда Урал отличаются от современных моделей нетипичной компоновкой корпуса и рабочих органов. Тем не менее производитель сохранил высокую эргономику каждой из моделей, и сделал их использование максимально удобным при любых эксплуатационных условиях.

Важная особенность цепных пил Урал, отличающая их от многих современных бензоинструментов, заключается в свободном доступе к расходным материалам. Каждый владелец модели Урал может купить практически любые запчасти или рабочие механизмы в сборе, а простота в самостоятельном ремонте позволяет установить их своими руками.

Как правильно обкатать новую бензопилу Урал?

О том, как правильно постепенно обкатать недавно купленный бензоинструмент Урал, детально расскажет его инструкция по эксплуатации.

Если ее нет, то действовать придется в такой последовательности:

1. В начале процедуры нужно перевести дроссельную заслонку в штатное закрытое положение;
2. Далее потребуется включить заводскую систему зажигания и предварительно несколько раз до упора нажать на кнопку предварительной подкачки горючего, если она предусмотрена в конструкции пилы;
3. После этого оператору потребуется 2─3 раза вытащить на себя штатный трос стартера до характерного звука;
4. Как только мотор пилы заведется и самостоятельно заглохнет, нужно перевести рычаг заслонки дросселя в полуоткрытое положение;
5. Далее нужно снова потянуть за трос стартера. Бензопила должна завестись. В этот момент нужно перевести рычаг заслонки в полностью открытое положение, отключить инерционный тормоз и резко нажать на рычаг газа;
6. После этого пила должна начать работать в штатном режиме холостого хода.

Бензопилу Урал с работающим двигателем нужно оставить до полной выработки заправленного топливом бака.

Регулировка карбюратора бензопилы Урал

Настройка карбюратора бензопилы Урал должна самостоятельно выполняться только на полностью исправном и стабильно работающем инструменте. Перед тем как приступить к регулировке, оператор должен тщательно осмотреть воздушный и штатный топливный поролоновый фильтра, а также проверить, нет ли заусенцев и других дефектов на поверхности цилиндра ДВС.

Отрегулировать карбюратор на бензопиле Урал  всегда можно в непосредственно таком порядке:

1. Сначала нужно поочередно установить подпружиненные винты в заводское положение. При этом силовой агрегат бензопилы должен быть заглушенным;
2. Далее нужно быстро завести встроенный ДВС инструмента и дать ему нагреться;
3. Затем потребуется начать медленно поворачивать штатный металлический винт до того момента, пока двигатель не станет работать максимально тихо и стабильно.

После этого нужно быстро заглушить мотор пилы и плавно завести его. Путем нажатия на курок газа оператор должен проверить работу штатного двигателя. Если при плавном надавливании на рычаг мотор мягко набирает обороты, значит регулировка топливного узла была произведена правильно.

Как выставить зажигание на бензопиле Урал?

К признакам необходимости регулировки системы зажигания относятся громкие выстрелы бензопилы в карбюратор или глушитель. В этом случае топливо не успевает полностью сгорать в цилиндре ДВС, что постепенно приводит к усложнению запуска и повышении расходов потребляемого горючего.

Порядок регулировки выглядит таким образом:

1. Сначала нужно снять пластиковую крышку защитного корпуса пилы и осмотреть пространство под ней. При необходимости детали инструмента следует аккуратно очистить жесткой кисточкой;
2. Далее нужно найти винты регулировки положения маховика. Поочередно поворачивая их против часовой стрелки, оператор сможет отодвинуть элемент от штатного магнето;
3. Затем нужно прикрепить к катушке зажигания используемый шаблон;
4. После этого необходимо поочередно повернуть винты по направлению хода часовой стрелки. Как только встроенный маховик двигателя вплотную приблизится к ранее установленному шаблону, оператор может отпустить регулировочные винты.

В конце потребуется установить крышку корпуса и проследить за работой настраиваемой пилы.

Бензопила Урал 2 Электрон – технические характеристики

Бензопила Урал 2Т Электрон изначально оснащена высокоточным 2-тактным мотором с увеличенным рабочим цилиндром и цельнометаллическим заводским коленвалом. Запуск бензоинструмента производится при помощи заводского стартера, обладающего стойкостью к интенсивному износу и коррозии.

Параметры:

• мощность – 5 л. с.;
• длина фирменной шины – 46 см;
• шаг заводской цепи – 0,404″;
• вес вместе с режущими органами – 8,5 кг.

Пила в этом фирменном оснащении выделяется скромным расходом заправляемой топливной смеси и масла. За час интенсивной работы модель расходует не более 0,5 л топлива и около 200 мл смазки.

Бензопила Урал 3650 – параметры цепного инструмента

Эта модель в современной компоновке предназначена для интенсивной валки сухих и гниющих плодовых деревьев и активной распиловки крупной сухой древесины. В оснащение фирменной пилы входит мощный усиленный бензомотор, предварительно оборудованный ручным пусковым механизмом и высокоэффективной системой непрерывного принудительного охлаждения воздухом.

Параметры:

• мощность – 4,96 л. с.;
• длина фирменной шины – 45 см;
• шаг заводской цепи – 0,325″;
• вес вместе с режущими органами – 6,57 кг.

Бензоинструмент Урал в этом изначальном фирменном оснащении оборудован качественным инерционным механическим тормозом, защищающим оператора при попадании режущей гарнитуры на нераспиливаемые твердые предметы.

Бензопила Урал Профи УБП-4500 – заводская комплектация модели

Этот бензоинструмент хорошо адаптирован для работы с особо крупной твердой и гниющей древесиной. Пила комплектуется высокоточным бензомотором с усиленным цилиндром и предварительно закаленным поршнем фирменной горячей ковки.

Параметры:

• мощность – 6 л. с.;
• длина фирменной шины – 45 см;
• шаг заводской цепи – 0,325″;
• вес вместе с режущими органами – 7,95 кг.

Бензопила предварительно оборудована заводской высокоэффективной качественной системой мгновенного воздушного охлаждения, непрерывно стабилизирующей температуру работающего мотора.

Бензопила Урал Профи УБП-3900 – заводское оснащение инструмента

Среди главных преимуществ этой популярной заводской модели выделяются повышенные тяговые характеристики и низкий расход топлива. Бензопила комплектуется на заводе-изготовителе надежным и тяговитым 1-цилиндровым хромированным двигателем, усиленным сцеплением и высокоточной системой активного зажигания.

Параметры:

• мощность – 5,3 л. с.;
• длина фирменной шины – 45 см;
• шаг заводской цепи – 0,325″;
• вес вместе с режущими органами – 5,74 кг.

Бензопила выделяется улучшенной заводской эргономикой и сравнительно малым весом. Это позволяет свободно использовать ее для активной работы в условиях труднопроходимых мест и ограниченного пространства.

Бензопила Урал БП 3800 – параметры популярной модели

Этот бензоинструмент марки Урал оснащен всеми необходимыми опциями, обеспечивающими стабильную эксплуатацию модели под высокими нагрузками. В заводское оснащение фирменной популярной пилы входят надежный бензомотор, высокоточная система смазки режущих органов, эффективная доработанная антивибрационная демпферная система непрерывного гашения колебаний и предварительно усиленный механический инерционный механизированный тормоз.

Параметры:

• мощность – 5,16 л. с.;
• длина фирменной шины – 45 см;
• шаг заводской цепи – 0,325″;
• вес вместе с гарнитурой – 6,45 кг.

Пила комплектуется интеллектуальной системой принудительного впрыска топлива, обеспечивающей его непрерывную подачу для стабильной работы инструмента в любых эксплуатационных условиях.

Неисправности и ремонт бензопил Урал

Бензиновые заводские инструменты марки Урал приходят в негодность из-за неправильной повседневной эксплуатации, механических повреждений или работы под нагрузками, изначально выше критических. В любом случае поломку можно попытаться устранить самостоятельно. Для этого нужно найти причину проблемы и определить методы ее решения.

Бензопила Урал – нет искры

Эта неисправность связана с регулярным использованием топлива, приготовленного с чрезмерно большим количеством моторного масла.

Чтобы отремонтировать бензопилу, необходимо:

1. Заглушить мотор и дождаться его остывания;
2. Вывернуть свечу зажигания при помощи специального съемника;
3. Промыть свечу чистым бензином, очистив ее от нагара и засохшей смолы;
4. Провентилировать цилиндр, несколько раз потянув за трос стартера при извлеченной свече.

После этого нужно вкрутить свечу и завести мотор бензоинструмента. Если деталь не была повреждена в процессе очистки, то двигатель заведется практически сразу.

Бензопила Урал не заводится

Причин этой поломки может быть несколько. Первая из них – это увеличение дистанции между магнето и катушкой зажигания. В этом случае нужно заново выставить зазор зажигания и попытаться завести двигатель инструмента.

Вторая причина – потеря требуемых настроек карбюратора. Чтобы выполнить ремонт, потребуется отрегулировать топливный узел, придерживаясь указаний в инструкции по эксплуатации.

Третья причина поломки – это скопление масла и мусора на воздушном фильтре. Решить эту проблему поможет тщательная очистка элемента в емкости с неразбавленным 92-м бензином.

Самоделки из бензопилы Урал

Высокая мощность и солидные запасы тяги делают бензоинструменты популярной среди садоводов марки Урал подходящей основой для сборки различных хозяйственных самоделок.

К наиболее популярным из них относятся:

• лодочный мотор из бензопилы Урал своими руками – для собственноручной сборки этого агрегата потребуется редуктор, усиленная растяжками стальная труба и покрытый антикоррозийным средством металлический гребной винт. При условии соблюдения оператором правильного порядка сборки, изготовитель получит надежный и долговечный силовой агрегат, который хорошо подойдет для установки на резиновую лодку;

• самодельная пилорама из бензопилы Урал – самодельная сборка этого приспособления производится с использованием прочного цельнометаллического каркаса, надежных болтовых креплений и металлической, усиленной болтами, направляющей. Готовая пилорама будет производить доски любой толщины с длиной до 2 м;
• мотобур из бензопилы Урал – это оборудование можно использовать для проделки аккуратных лунок во льду и широких отверстий в почве для самостоятельного монтажа свайного фундамента. Для сборки бура потребуется реверсивный редуктор – его установка позволит быстро извлекать орудие из земли без применения физических усилий;

• снегоход из бензопилы Урал – это малогабаритное средство передвижения можно собрать из прочного сварного остова, лыж, расположенных в нижней передней части рамы, и гусениц – в нижней задней части несущей конструкции. Готовый самодельный снегоход сможет разгоняться до скорости около 20–25 км/ч.

Каждая из самоделок отличается от заводских аналогов сниженным расходом топлива, простотой в ежедневной эксплуатации и обслуживании. Их легко ремонтировать, используя для этого подручные средства.

Бензопилы Урал — характеристики, неисправности, обзор моделей

Бензопилы Урал – это качественные инструменты для распилки древесины и ее обработки. Производитель создавал такие модели для валки леса, поэтому изначально они не были знакомы современным фермерам. Но со временем эти пилы прочно вошли в частную жизнь и применяются для заготовки дров, обработки стройматериала и других целей.

Устройство бензопилы Урал простое и понятное. Ее сердце – это прочный карбюратор и двухтактный мотор. Комфортные ручки позволяют легко удерживать инструмент. Небольшой вес, малые размеры дали возможность работать с пилой даже в домашних условиях.

Преимущества инструмента

• Высокая производительность.
• Низкий вес, компактность.
• Встроенный редуктор, который поворачивает шину на 90 градусов.
• Гидравлический клин, который позволяет пилить деревья в нужную сторону.
• Технология автоматической подачи смазки на цепь.

К каждому изделию предусмотрена инструкция по эксплуатации. Также с пилами можно использовать различные насадки, насосы, диски.

Как правильно обкатать бензопилу новую Урал?

Процедура необходима для каждого нового инструмента или отремонтированной пилы. С помощью обкатки повышается пригодность изделия, а также можно достичь максимальной производительности мотора.

1. Заполните баки пилы маслом, бензиновой смесью.
2. Поставьте бензопилу на ровную поверхность, заведите ее.
3. Дайте поработать 10 минут (можно распиливать небольшие ветки).
4. Заглушите мотор, выждите некоторое время: он должен остыть.
5. Повторите процедуру.

На обкатке нужно потратить один бак топливной смеси. После этого все конструктивные элементы будут готовы к нормальной работе и притрутся друг к другу.

Бензопила Урал 2 Электрон: технические характеристики

Модель проектировалась, как производительный инструмент для валки леса. Она имеет следующие характеристики:

• движение при валке: справа на лево;
• вес устройства – 11,6 кг;
• производительность: 100 кв. см в секунду;
• скорость вращения: 200 об/мин;
• уровень шума: 105 дБА;
• мощность мотора: 3, 68 л. с;
• расход топлива составляет 632 г/кВт . ч.

Бензопила Урал 2т Электрон в случае необходимости может комплектоваться различными насадками. Она же используется в качестве основы для самоделок.

Отзывы владельцев

Роман, Краснодар:

«Использовал бензопилу Электрон 2Т, пока была возможность, потом выполнил небольшую модификацию и сделал себе снегоуборщик. Такая самоделка мне весьма пригодилась в быту. Пришлось повозиться, да и настраивать много чего нужно, докупать детали, но я справился. Теперь использую снегоуборщик на моторе от 2Т, очень помогает зимой. Вместо Урала купил другую модель бензопилы, немецкую. Качество работы отечественной бензопилы меня устраивало, но пришло время что-то поменять. Я не жалею о новом приобретении. Урал также имеет свои плюсы и минусы.

Из минусов могу выделить тяжелый вес, пила скорее для профи, чем для новичков, а также большой расход топлива.

Достоинства: мощность, функциональность, технические параметры».

Регулировка карбюратора бензопилы Урал

В случае, если инструмент не заводится или плохо работает, нужно почистить и настроить работу его карбюратора. Отрегулировать карбюратор на бензопиле Урал можно своими руками. Для этого сначала необходимо почистить свечу зажигания.

Настройка карбюратора бензопилы Урал на холостом ходу

1. Заведите инструмент, прогрейте его на средних оборотах.
2. Найдите винт холостого хода, проверните его для установки минимальных устойчивых оборотов.
3. В случае задымления двигателя частично заверните винт 1.
4. Частично поверните винт холостого хода, установите минимальные обороты.
5. После этого проверьте качество работы пилы. Если двигатель быстро набирает скорость, регулировка удалась. В случае, когда мотор глохнет или спускает обороты, винт 1 снова выворачивают. Далее проводят регулировку с винтом холостого хода и закрепляют его положение.

Настройка на максимальную мощность

Ее делают после того, как прошло 25 часов обкатки пилы и после настройки холостых ходов.

1. Используйте винт 2, поворачивая то в одну, то во вторую сторону.
2. В случае завинчивания мощность увеличивается, при вывинчивании она уменьшается.
3. После каждого этапа регулировки пилу необходимо проверить, распиливая мелкую древесину.

Самоделки из бензопилы Урал

Из этих универсальных устройств можно делать различные самоделки. Рассмотрим, в каких сферах может применяться инструмент и что из него удастся изготовить.

• Лодочный мотор из бензопилы Урал своими руками. Крутящий момент мотора пилы нужно передать на винт лодки. Прочный переходник устанавливают между ведущей шестерней и гребным валом.
• Трицикл. Задача – использовать мощность мотора на колесах машины, для чего нужно вмонтировать старую велосипедная цепь. Основа устройства – рама, к которой крепятся три колеса и руль.
• Самодельная пилорама из бензопилы Урал. Следует сделать направляющую, по которой будет двигаться рама с закрепленной пилой. Конструкцию можно оснастить подъемными крепежами, которые будут фиксировать толщину пиломатериала.
• Снегоход из бензопилы Урал. Потребуется изготовить раму с амортизирующей подвеской, руль, газ и сцепление. На приводном валу устанавливается шестеренка, размер которой немного больше, чем звездочки пилы.
• Мотобур из бензопилы Урал. Двигатель пилы подключается к конструкции с помощью червячного редуктора. Также нужно подсоединить шнек.

• Картинг. Более сложное устройство, которое требует изготовления прочной рамы, сиденья, руля, колес. Используют мотор пилы, который будет вращать колеса и приводить инструмент в действие.

Конструктивные особенности

Движок МП-1 конструкции ЗМКБ «Прогресс» им. академика А. Г. Ивченко— одноцилиндровый, двухтактный, карбюраторный, воздушного остывания, рабочий объём 94 см 3. мощность 4 л. с. Смазка мотора — масло, смешанное с бензином. Движок и пильный аппарат выполнены в виде независящих узлов и соединяются вместе при помощи фланцевого соединения, закрепляемого хомутом (который крепится к ручкам пилы). Такая сборка позволяет поворачивать пильный аппарат на хоть какой угол, по мере надобности стремительно подменять отказавший узел.

Благодаря многофункциональной завершённости и простоте крепления движок бензопилы «Дружба» применялся для привода мотоблоков («Кумир», «Садовод»), водяных насосов («Скиф», ЦБН-1, ЦБН-2, ПМП-4), генераторов неизменного тока (ГЗ-106А) для заряда аккумуляторных батарей в полевых критериях, механических лебёдок для трелёвки леса, в лодочном моторе «Кама», в газонокосилках. Этот движок был популярен и у любителей строить технику своими руками. В 60-х годах в Столичном авиационном институте были предприняты пробы форсировать этот движок и устанавливать его на сверхлёгких летательных аппаратах. Были сделаны лёгкие вертолёты X-3, X-4, X-5, на каждом из которых были установлены винтомоторные блоки из четырёх движков «Дружба», работающих через общий редуктор на несущий винт. Ни один из аппаратов не прошёл лётных испытаний из-за низкой надёжности движков. Все же, информация о данных летательных аппаратах разошлась по русским научно-техническим и научно-популярным журнальчикам, и, полностью может быть, послужила почвой для возникновения городской легенды о типо сделанных заключёнными на лесоповалах самодельных вертолётах с мотором от «Дружбы», на которых, типо, совершались побеги из мест лишения свободы.

Бензопила Урал Профи УБП 4500

Инструмент нужен для валки леса, заготовки дров и работы в саду. Он отличается мощным стартером, автоматической смазкой цепи и инерционным тормозом.
Основные характеристики:

• мощность на уровне 5,1 л. с;
• резервуар для топлива составляет 0,55 л;
• бак для масла – 0,25 л;
• длина пильной цепи: 40-45 см;
• вес – 7,8 кг.

Неисправности и ремонт

Часто при работе с пилой могут возникать поломки. Чтобы исправить их, не обязательно бежать к мастеру. Некоторые неисправности можно устранить своими руками. Для этого сначала необходимо распознать причину поломки, а затем следовать инструкциям. В некоторых случаях понадобятся дополнительные запчасти.

Бензопила Урал: нет искры

В этом случае может наблюдаться одна из проблем:

• поломка свечи зажигания, ее нужно попробовать почистить или заменить;
• слишком много масла в топливной смеси, из-за чего оно оседает на стенках карбюратора. Нужно поменять смесь и почистить карбюратор.

Бензопила Урал не заводится

Если не происходит смазки цепи, может наблюдаться данная поломка. Вам нужно осмотреть резервуар для масла. В нем могли образоваться трещины или ямы. Лучше его заменить на новый бак.

Появление на рынке

В первое время этими устройствами оснащались солдаты Советской армии, и лишь к 60-ым годам прошлого века предприятие начало делать оборудование для лесоповала. В то время масса инструмента достигала практически 12 килограммов при мощности двигателя в 5,5 лошадиных сил. Распилочное полотно в процессе работы могло разворачиваться под прямым углом, что существенно облегчало работу вальщиков. Агрегат оснащался гидроклином, а цепь обладала специальной принудительной смазкой.

Примечательно, что в питерском музее Артиллерии есть даже образец бензиновой пилы Урал 46-ого года выпуска. Инструмент даже получил золотую медаль во время выставке технических достижений, которая проходила в Брюсселе.

СССР находился тогда в изоляции, разработанное оборудование очень ценилось, потому оно распределялось по разнарядке. Эта распределительная система не позволяла обладать обыкновенным людям данной бензопилой.

Бензопила Урал Профи УБП 3900

Универсальная профессиональная модель может использоваться при уходе за садовыми участками или для валки деревьев. Она имеет систему улучшенного сцепления, есть возможность блокировки запуска цепи. Также предусмотрен инерционный тормоз.
Технические характеристики:

• мотор имеет мощность 4,08 л. с;
• размер резервуара для топлива 0,54 л;
• бачок для смазывающего вещества – 0,27 л;
• размер шины составляет 35-45 см;
• вес устройства – 7,9 кг.

Подробный обзор

Каждый отечественный производитель заботился о создании техники, максимально соответствующей своему классу. Профессиональный уровень также подтверждается наличием многих функций и систем, среди которых:

• специальная рама, способная гасить вибрации;
• низкий вес для долгой работы в лесу;
• особая функция — поворот шины на 90 градусов;
• бренд Урал представлен двумя моделями с мощностью 3 и 5 лошадиных силы;
• рукоятки на бензопиле устанавливаются вверху, что упрощает работу в сложных погодных условиях;
• отличная опция — гидроклин, предназначенный для валки деревьев в определенном направлении;
• удобная система смазки цепи.

Отличным решением была система смазки цепи, которая проводилась в автоматическом режиме и обеспечивала рабочего отличной производительностью. С недавних пор владельцы пил Урал используют пильную основу от бренда Stihl, что создало лучшую производительность при тех же характеристиках мотора.

Недостатки

К сожалению, любое подобное устройство не лишено недостатков, поэтому у бензопил Урал есть несколько замечаний:

• разбавлять бензин с маслом требуется в большим пропорциях, вместо современных 50:1 бензопилы Урал требовали соотношение 20:1;
• ни одна модификация не получила цепной тормоз;
• такая деталь как редуктор имеет свойство отказывать и даже наносить ущерб двигателю;
• при работе образуется много неприятного дыма.

Владельцы модели Урал 2 Электрон отмечают неправильный воздушный фильтр, в котором сетка располагается с большими ячейками. Ввиду этого минуса увеличивается требуемое соотношение бензина к маслу.

Модификация Урал БП-45-3.

0

Помимо классической модели с мощностью 5 л.с. выпускалась интересная бензопила Урал БП-45-3.0, которая была отличным помощником в домашнем хозяйстве. Вес устройства был немного уменьшен, имеется неплохая комплектация в виде дополнительных храповика и масло привода. Мощность двигателя уменьшили до 3 л.с. или 2,3 кВт.

Для модели отлично подходит шина длинной 45 сантиметров, к счастью большой выбор позволяет подобрать подходящую шину и цепь. Уменьшись также бачки для жидкостей — топливный составил 550 мл, маслобак 260 мл. Кстати, преимуществом Урал БП-45-3.0 можно считать наличие автоматического масляного насоса. В результате всех изменений снизился конечный вес бензопилы, который составил 7 кг.

Бензопила Урал БП 3800

Компактная и небольшая модель может работать с брусом, спиливать деревья, обрабатывать ветки. Она имеет систему инерционного затормаживания, отличается высокой производительностью. Комфортная в работе.
Технические характеристики:

• модель имеет мощность 5,03 л. с;
• резервуар для топливной смеси – 0,62 л;
• резервуар для масла – 0,25 л;
• шина имеет длину 35-45 см;
• вес – 6,9 кг.

На сегодня пилы компании Урал максимально адаптированы под тяжелые условия работы.

обзор модельного ряда. Переделки из бензопилы. Эксплуатационное руководство

Бензопилы Урал 2Т Электрон — обзор модельного ряда

Бензопила Урал 2Т Электрон сейчас не производится, ее выпуск был прекращен сравнительно недавно — в 2008 году. Не смотря на это, цепные пилы продолжают пользоваться популярностью у населения и находятся в рабочем состоянии.
Выпуском бензопил Урал занимались пермские заводы “Уралмаш” и “Уралсталь”. Первый агрегат появился в 1935 году и предназначался для Советской Армии. Начиная с 1955 года завод наладил серийное производство бензопил, что позволило применять данную бензотехнику на лесоповалах, лесопилках и других лесозаготовительных предприятиях страны. Конструктора “Уралмаша” продолжали совершенствовать свой бензоинструмент, благодаря чему модельный ряд Уралов существенно расширился, появились пилы не только профессионального (Урал 2Т), но и бытового уровня. Так появилась профессиональная модель 2Т Электрон, с конвейера завода сошло более 14 миллионов усовершенствованных бензопил. С 2013 года производство было перенесено в г. Бийск.

Бензопила Урал 2Т Электрон

Цепная бензиновая пила Урал 2Т Электрон была сконструирована по образу и подобию не менее легендарной Дружбы, которая уступала своему детищу в мощности, но по весу была еще тяжелее.

Ремонт:» основные неисправности и их устранение

Чаще всего проблемы с подачей топлива возникают при засорении крохотных отверстий жиклеров и при выходе из строя пары мембрана-коромысло. Латунный крестик коромысла может согнуться, или выскочить из места посадки и перекрывать подачу топлива не тогда, когда нужно. Мягкая мембрана может со временем засохнуть, потерять эластичность, покоробиться и также некорректно перекрывать подачу топлива.

Вот так выглядит новая мембрана (справа)

Очистить отверстие жиклера можно двумя способами:

1. Карбюратор продувают сжатым воздухом от компрессора или насоса. Снимается шланг подачи бензина из бачка, на штуцер надевают воздушный шланг и прокачивают карбюратор.
2. Если проблема не решена, его снимают, разбирают, получают доступ к жиклерам, чистят и промывают весь карбюратор бензопилы. Жиклер чистят на месте или выкручивают (он посажен на резьбе).

Мягкая мембрана на старых карбюраторах чаще всего выходит из строя после долгих перерывов в работе. Она просто высыхает без бензина. Поэтому перед запуском после долгого простоя (год или полгода летом в жару) нужно открыть кран бензобака, наполнить карбюратор бензопилы Урал бензином, и делать пробный запуск через полчаса.

Если карбюратору несколько десятков лет, материал мембраны может изменить свои свойства просто от времени.

Негодная мембрана ремонту не подлежит, её просто меняют.

Отсутствие герметичности

Другие неполадки карбюратора КМП-100У — потеря герметичности. Прокладки между карбюратором и корпусом двигателя, и между частями карбюратора не должны подсасывать воздух при работе и давать протечки топлива при заглушенном двигателе.

Прокладки могут испортиться по тем же причинам, что и мембрана, то есть высохнуть, стать хрупкими от времени.

Ремкомплект для карбюратора бензопилы Урал

Для карбюраторов КМП-100У до сих продаются ремкомплекты — набор прокладок, мембрана, в других комплектациях там могут быть и коромысло с пружиной к ней.

Пружину, определяющую положение коромысла, ни в коем случае нельзя растягивать. Крестик коромысла должен лежать ровно, строго параллельно плоскости карбюратора, иначе подача топлива будет некорректной.

Во времена СССР, когда дефицитом были не только бензопилы, но и запчасти к ним, прокладки делали сами, из листового паронита.

При отсутствии паронита прокладки делали из толстой однослойной бумаги (не картона), промазанной масляной краской.

Краткий обзор бензопилы Урал 2Т Электрон

Назначение этой модели сугубо профессиональное: работа в экстремальных условиях при любых температурах (от +40 до -40), влажности, с большими нагрузками. Бензопила спокойно справлялась с гигантскими стволами деревьев твердых пород (валка, раскряжевка). Ее активно применяли на лесозаготовительных предприятиях, позже — в строительстве срубов, построек из бруса и т. д. Инструмент выполнял продольные и поперечные распилы древесины разных пород.

Цепная пила Урал 2Т Электрон весила 11,7 кг. Мощность одноцилиндрового двухтактного мотора составила 5,5 лошадиных сил. Удобная компоновка основных узлов бензопилы, высокие дугообразные рукоятки и поворачивающаяся на 90 градусов пильная часть позволяли оператору бензопилы производить распил в прямом положении, не наклоняя спину. Специальный валочный гидравлический клин толкал срезаемый ствол в заданном направлении, повышая безопасность оператора бензопилы.

Если у предыдущей модель Урала 2Т автоматическая смазка цепи отсутствовала, то цепь модели 2Т Электрон уже смазывалась принудительно. Масло 10 В40 заливалось в картер редуктора откуда и поступало на цепь.

Пила бензиномоторная МП-5 Урал-2т Электрон

Для распиловки древесины использовались съемные цепи марки МИ-10,26 У-16 «Стронг». Затачивались эти цепи непосредственно на шине в натянутом виде специальным цилиндрическим напильником диаметром 5-6 мм. Заточка производилась после каждой эксплуатации бензопилы Урал 2Т Электрон.

Бензопила имела демпферную виброзащиту, которая оказалась недостаточно эффективной, поэтому вальщики деревьев могли работать с инструментом не более 1,5 часа в сутки, во избежание возникновение профессионального заболевания.

Еще одной особенностью этой модели является отсутствие тормозной системы. Чтобы остановить бензоинструмент необходимо было перекрыть топливный кран. Это отрицательно сказывалось на безопасности оператора.

Алгоритм настройки

Калибровка карбюратора пилы Урал 2 Электрон заключается в изменении количества топливной смеси и ее качественных характеристик. При этом существуют два типа регулировки.

Настройка холостых оборотов

Прежде чем приступить к регулировке, следует удостовериться в том, что:

1. Двигатель функционирует устойчиво, цепь не двигается.
2. Сильное дымление отсутствует.

Алгоритм регулировки выглядит следующим образом:

1. Двигатель пилы Урал запускается и немного прогревается. Винтом №3 устанавливаются минимальные обороты таким образом, чтобы цепь оставалась на месте. Если смесь чересчур богатая (из выхлопной трубы идет сильный дым), то винт №1 следует немного завернуть. Это позволит уменьшить дымность и увеличить обороты.
2. Затем необходимо вернуть все настройки до уровня минимальных и устойчивых оборотов. Делается это за счет частичного выворачивания винта №3.
3. Следующий шаг – испытание двигателя на приемистость. Если после сильного нажатия на рычаг дросселя обороты быстро идут вверх, значит, все сделано правильно, а винт №3 необходимо надежно зафиксировать в этом положении.

В случае, когда двигатель перестает работать или обороты набираются медленно, винт №1 следует немного вывернуть. С целью увеличения оборотов винт №3 немного заворачивается. После двигатель пилы Урал повторно проверяется на приемистость.

Настройка максимальной мощности

Регулировка мощности на бензопиле Урал 2 Электрон осуществляется только после истечения срока обкатки (он составляет 25 часов работы) и после настройки оборотов холостого хода.

Суть настройки сводится к обеднению или обогащению топливной смеси.

Неполное завинчивание винта подразумевает подачу большего количества воздуха и меньшего количества топлива. При откручивании винта все происходит наоборот, то есть горючая смесь обогащается. Наиболее предпочтительное положение винтов можно установить исключительно экспериментальным путем.

В процессе настройки карбюратора Урал, необходимо помнить следующие принципы правильной работы бензопилы:

1. Двигатель всегда должен обладать хорошей производительностью распила, а дымность должна быть умеренна.
2. Двигатель всегда должен обладать отличной приемистостью. При этом в процессе распила древесины цепь не должна останавливаться, пила перегреваться, а двигатель самостоятельно сбрасывать обороты.

В случае если произошла полная разрегулировка карбюратора и двигатель перестал запускаться, рекомендуется произвести следующие действия:

1. Винт №1 полностью заворачивается до упора, а после выворачивается на один оборот, не более.
2. Винт №2 заворачивается до предела, а затем выворачивается на половину оборота.

Это позволит вернуть регулировочные винты в их исходное положение, а после осуществить грамотную настройку карбюратора бензопилы Урал по нормам, описанным выше.

Достоинства и недостатки бензопилы Урал 2Т Электрон

Отметим “плюсы” прославленной бензопилы:

1. Долговечность.
2. Высокая мощность и производительность.
3. Работа в экстремальных условиях при критических температурах и влажности.
4. Надежность узлов и механизмов.
5. Сверхпрочный корпус.
6. Доступная стоимость.

Владельцы техники отмечают следующие “минусы”:

1. Большой вес.
2. Большой расход топлива.
3. Сильная вибрация.
4. Отсутствие системы торможения цепи.
5. Сильная загазованность при работе.
6. Шумность бензопилы.

Переделки из бензопилы Урал 2Т Электрон

Несмотря на то, что техника уже не выпускается и практически не используется, ее владельцы не спешат выбрасывать Урал 2Т Электрон. Высокое качество этих бензопил открыло перед ними “вторую жизнь”, ведь даже после длительного простоя Уралы остаются все еще в рабочем состоянии. Владельцы “старичков” не спешат отправить их на пенсию, предпочитая своими руками сделать самодельные:

• снегоход;
• мопед;
• пилораму;
• снегоход;
• снегоуборщик;
• лодочный мотор;
• дровокол.

Переделывать пилу оказалось не так и сложно, интернет переполнен всевозможными идеями на этот счет, схемами и подробными описаниями. Предлагаем несколько видео, где показаны уникальные самоделки от наших народных умельцев из Урала 2Т Электрон.

Снегоход из бензопилы Урал своими руками

Видео

Схема:

Снегоход из бензопилы Урал

Лодочный мотор из бензопилы Урал

Видео

Схема:

Лодочный мотор из бензопилы Урал

Мопед из бензопилы Урал своими руками

Видео

Схема:

Мопед из бензопилы Урал своими руками

Снегоуборщик из бензопилы Урал

Видео

Схема:

Снегоуборщик из бензопилы Урал

Самодельная пилорама из бензопилы Урал

Видео

Схема:

Самодельная пилорама из бензопилы Урал

Ремонт зажигания бензопилы урал своими руками

бензопил

В некоторых леспромхозах, а также в индивидуальных хозяйствах все еще используют бензопилы «Урал-электрон» и «Дружба-4-электрон», двигатели которых оснащены электронным блоком зажигания. Этот блок очень прост по схеме, но, как и другая техника, порой выходит из строя. Заменить его новым — это дорогое удовольствие, тем более, что сейчас промышленность выпускает магнето такого качества, что его хватает на один день работы, или максимум на неделю….Любой радиолюбитель вполне способен сам отремонтировать этот блок.

Блок зажигания МБ-1.

Схема блока вариант 1 (рекомендуемая).	Схема блока вариант 2 (часто используемая).

L1 – генераторная катушка, d=0,063мм, W=11000 витков, R=3000 ом;L2 – катушка управления, d=0,1мм, W=1200 витков, R=80 ом;Т1 – высоковольтный трансформатор, d1=0,28мм, W1=75 витков, R1=0,5 ом, d 2=0,063мм, W2=6900 витков, R2=2000 ом;Э – электронный блок;С1 – конденсатор 0,47 мкф 630В;R1 – резистор 390 ом 0,25 Вт;V1–V5 – диоды , соответствуют КД 209;V6 – тиристор соответствует КУ 202

Перед началом ремонта, необходимо определить, по какой схеме собран блок зажигания. Вариант первый.

Необходимо замерить сопротивление генераторной катушки L1 и вторичной обмотки трансформатора Т1, сопротивление катушки управления L2 и первичной обмотки трансформатора Т1, измерять не обязательно, достаточно проверить их на обрыв. Затем проверить исправность цепи управления тиристора, замерив сопротивление. Один щуп подключаем к отпаянному выводу идущему на резистор R1, второй на массу. В одном направлении сопротивление должно быть равно сумме сопротивлений резистора и прямого перехода диода V5 приблизительно 2 — 4 ком. В другом ∞. В случае исправности всех обмоток, и цепи управления тиристора, необходимо сделать сверление, диаметром 1,5- 3 мм, в точке соединения анода тиристора V6 с конденсатором С1 (точка А), и отпаяв катушки проверить на исправность диоды V1-V4, и конденсатор С1. Если неисправен один из диодов, его можно припаять навесным монтажом, предварительно уничтожив старый неисправный диод, методом сверления. Лучше использовать для этой цели бормашину. В случае неисправности конденсатора С1, его необходимо удалить, вставить новый и припаять вывод к указанной точке, затем залить обратно эпоксидным клеем. При неисправности тиристора, рекомендую заменить схему блока полностью, предварительно удалив старую, спаять навесным монтажом и залить эпоксидным клеем.

Дополнительно, если сопротивление цепи управления тиристора больше нормы, возможно, нарушен контакт схемы с массой, для восстановления необходимо: освободить от клея болт М3, выкрутить его, почистить контакт и снова закрутить, но уже новый (точка Б), или просто припаять навесной проводник, соединив его с корпусом магнето. Если пила работает, на больших оборотах с перебоями, необходимо заменить трансформатор Т1. Если после нескольких минут работы полностью пропадает искра- это указывает на неисправность тиристора V6, необходимо заменить схему. Вариант второй.Если обмотки катушек исправны (сопротивление генераторной катушки с одним выводом может быть ≈ 1 ком, это нормально) — проверить не обломился ли вывод конденсатора припаиваемый к выводу трансформатора Т1. При исправности всех элементов схемы – рекомендую, перевернуть генераторную катушку, наставив проводок вывода. При неисправности хотя бы одного элемента схемы, лучше заменить схему полностью, спаяв ее по схеме варианта 1, намотав катушку с двумя выводами. Если нет генераторной катушки, с двумя выводами, можно установить с одним выводом, но на изоляцию. Достаточно рассверлить трубчатую заклепку сверлом Ø5,1 мм и вставить ПВХ трубку Ø 4мм а при сборке подложить стеклотекстолитовые шайбы и монтажный лепесток, для второго вывода.

Н. Тукмачев

При замене элементов хорошие результаты получаются с диодами 1N4007 и тиристорами КУ709В/КУ712В. В принципе встречно параллельно тиристору можно поставить диод — это несколько увеличит энергию и длительность искры. Для еще большего увеличения значений этих характеристик можно заменить однополупериодный выпрямитель мостовым; вышеупомянутый диод при этом не нужен. Уровень срабатывания тиристора желательно вывести на 600-700 об/мин — это обеспечит больший диапазон регулирования угла опережения (вроде сейчас говорят: момента) зажигания при изменении оборотов ценой незначительного ухудшения заводки. В любом случае после замены тиристора или элементов в цепи его управляющего электрода установка УОЗ практически всегда окажется нарушенной, что, при отсутствии стенда, потребует дополнительной настройки на двигателе.

По регулировке УОЗ. Управляющий импульс, вырабатываемый катушкой управления, имеет колоколообразную форму — в первом приближении похож на синус квадратичный. Так вот, при увеличении скорости вращения маховика размах этого импульса увеличивается, и при какой-то скорости оказывается достаточным для запуска тиристора, т.е. достигает уровня запуска (мне нравится термин «уровень срабатывания»). Естественно, что при этой скорости уровень срабатывания тиристора оказывается в зоне вершины импульса. При дальнейшем увеличении скорости вращения маховика размах управляющего импульса продолжает увеличиваться, в то время как уровень срабатывания тиристора остается постоянным. Это приводит к тому, что управляющий сигнал достигает уровня срабатывания тиристора не на вершине, а раньше — на фронте. Т.е. с увеличением размаха управляющего импульса момент его равенства уровню срабатывания тиристора перемещается от вершины по переднему фронту к началу. Соответственно этому перемещению изменяется и момент зажигания. Типое значение этого изменения при изменении скорости вращения маховика от начала искрообразования до 5000 об/мин составляет примерно 15 градусов, при тщательной настроке можно получить 19…20 градусов. Эта та регулировка, которая обеспечивается автоматически. Помимо нее есть всем известная настройка путем вращения основания магнето в посадочном гнезде — это своего рода установка нуля: всего лишь компенсация разброса параметров элементов магнето с целью получения заданного момента зажигания в одной точке (если не ошибаюсь, в точке 5000 об/мин)

Borodach, 1.05.2006 — 16:25, написал:

что значит вот эта фраза: «Уровень срабатывания тиристора желательно вывести на 600-700 об/мин «… и как Вы это реализуете и по каким меткам можно выставить, в этом случае, момент зажигания обычным стробоскопом?

Относительно уровня срабатывания тиристора уже было. Вывести на требуемые обороты без проблем получается иолько на стенде, где маховик крутится электродвигателем. А без него несколько сложновато: надо манипулировать уровнем (напряжением) срабатывания тиристора. Обычно МБ-1 настроены по минимуму на 300…500 об/мин, так что надо включением последовательно в цепь управляющей катушки резистора увеличить этот уровень на 20…100%, при этом главное — не пребрать, т.е. делать в несколько этапов. По стробоскопу, IMHO, имеет смысл делать первоначальную устаноку магнето. А далее необходима тонкая доводка на номинальных оборотах при номинальной нагрузке — оптимум иногда м.б. смещен до нескольких градусов.

Borodach, 5.05.2006 — 18:53, написал:

Как сильно будет меняться момент зажигания от смены полярности катушки L1 и нет ли у Вас схемы управления тиристором для МБ-1 или может какой-то лучше…?

Ориентировачно градусов на 90. Да и порог срабатывания при этом уходит раза в 2. Классическая схема управления: верхний вывод L1 подключен к аноду диода, катод которого подключен к резистивному делителю: верхний резистор (который на диод) — в МБ-1 вроде как дожен быть от 750 Ом до 8,2 кОм, нижний (который на общий) — от 51 Ом (рекомендуемого для примененного в МБ-1 тиристора) до 510 Ом. Выход делителя подключен к управляющему электроду тиристора. Верхим резистором настраивается уровень срабатывания тиристора. По соотношению параметры/простота лучше, IMHO, пока что ничего придумать не удалось.

Borodach, 5.05.2006 — 18:53, написал:

Хочу переделать зажигание, ибо тоже не нравится как работает!

Не наткнитесь на неприятности. Скажем, система с мостом более чувствительна к неравномерной (неодинаковой) намагниченности магнитов маховика и несимметрии магнитных зазоров — это проявляется как «двигатель не набирает обороты» или «нестабильная работа». Риск нарваться на этот эффект возрастает по мере срока эксплуатации двигателя. При использовании в этой схеме штатной зарядной катушки неравномерность напряжения, до которого заряжается конденсатор, оказывается больше, чем и исходном варианте, что приводит к увеличению нагрузки на тиристор в зоне 2000….4000 об/мин. В принципе вместо магнето МБ-1 можно взять ЭМ-7 — вроде бы там выпрямитель мостовой, а искра аж раза в 2 длинннее. Правда, высокое напряжение несколько поменьше, так что при хорошо забрызганной свече двигатель может и не завестись. В общем, если рискнете переделывать — лучше для этого найти неисправную зажигалку, а рабочую не ковырять.

https://tiu.ru/Karbyurator-k-45.html?no_redirect=1

https://moto36.tiu.ru/g11478668-neva-oka-zapchasti/page_4

https://shop.motoblok.ru/shop/product/filtr-vozdushnyi-dm-1k

Эксплуатационное руководство к бензопиле Урал 2Т Электрон

Инструкция является неизменным спутником бензопилы Урал — это паспорт цепной пилы, где собрана полная информация об инструменте:

1. Устройство и схемы бензопилы Урал.
2. Этапы сборки инструмента.
3. Комплектация.
4. Требования безопасности при пилении и во время обслуживания бензопилы.
5. Таблица с характеристиками модели 2Т Электрон.
6. Последовательность введения бензоинструмента в эксплуатацию.
7. Инструкция по запуску цепной пилы.
8. Период приработки двигателя бензопилы.
9. Способы и приемы пиления.
10. Проведение технического обслуживания бензопилы Урал 2Т Электрон.
11. Перечень возможных неисправностей, причин их возникновения и способы устранения.

Цепная пила Урал 2Т Электрон, устройство, рабочие схемы

На фото показано как устроен легендарный агрегат, также мы видим перечень его основных узлов:

Устройство бензопилы Урал 2Т Электрон

Ниже представлена схема зажигания:

Комплектация Урала 2Т Электрон

Стандартный комплект поставки состоит из:

• бензомотор на 5,5 л. с.;
• рама и рукоятки;
• пусковой тросик;
• топливный бак;
• бензопровод;
• муфта сцепления;
• система активизации силового агрегата;
• система зажигания;
• кнопка запуска;
• свеча зажигания;
• глушитель;
• распилочный узел;
• коробка;
• эксплуатационное руководство.

Меры безопасности при работе с цепной пилой

1. Обязательно использовать средства индивидуальной защиты (перчатки, очки, беруши/наушники, маска) и удобные одежду и обувь.
2. Заливать только свежее топливо. Заправку производить вдали от рабочей зоны.
3. Курение возле бензопилы Урал 2Т Электрон категорически запрещено.
4. Следить за состоянием цепи, не пилить тупой цепью.
5. Проводить обслуживание бензоинструмента при выключенном моторе.
6. Убрать из зоны действий посторонних.
7. Изучить способы и приемы работы с бензоинструментом.

Замена храповика на бензопиле Урал

Другая причина неполадки бензопилы может быть в сильном износе храповика,который установлен на втулке маховика коленчатого вала бензопилы.В результате такой неполадки не возможно произвести пуск двигателя бензопилы,так как храповик стартера не цепляет храповик бензопилы.Для этого следует разобрать дефлектор,снять крышку картера,затем открутить храповик и заменить на новый.

Для снятия дефлектора необходимо открутить все его гайки крепления.Но предварительно необходимо снять раму с бензобаком,отсоединить редуктор от двигателя,а также отсоединить бензопровод от карбюратора.

Фото-7.Снятие крышки картера .

Для того чтобы снять крышку картера необходимо открутить болты крепления,затем потянуть крышку осторожно на себя. Фото-8.Откручивание храповика. Для снятия храповика необходимо заблокировать вращение коленчатого вала двигателя.Этого можно достичь путем блокирования фрикционной муфты на коленчатом вале с обратной стороны (со стороны редуктора). Храповик откручивается легко,для этого используют гаечный ключ.Сборку всех деталей (дефлектора,крышки картера) производят в обратной последовательности.То есть сначала устанавливают на место крышку картера и закрепляют,затем устанавливают и закрепляют дефлектор.

Редуктор бензопилы Урал

Если во время пиления бензопилы,редуктор издает скрежет или другой посторонний звук,тогда необходимо его разобрать и осмотреть.Вполне возможно что вышла из строя одна из двух конических шестеренок редуктора.Разборку редуктора следует произвести со стороны ведущей звездочки пильной цепи.

Фото-10.Снятие ведущей звездочки. Для более подробного ознакомления с правилами эксплуатации и методами разборки бензопилы,скачай инструкцию.СКАЧАЙ

Для того чтобы снять ведущую звездочку пильной цепи необходимо открутить гайку крепления и потянуть звездочку на себя.Звездочку следует внимательно осмотреть,в случае обнаружения сильного износа заменить на новую.

Фото-11.Демонтаж ведомой конической шестерни.

Для демонтажа ведомой конической шестерни редуктора необходимо открутить гайки крепления и потянуть корпус шестеренки на себя.

Фото-12.Замена ведомой конической шестерни.

Ведомая коническая шестерня редуктора вставлена в алюминиевый корпус с подшипником.При необходимости следует разобрать всю конструкцию и заменить изношенные детали или заменить всю конструкцию целиком.

В случае появления повышенного шума при работе бензопилы,это может означать что произошло разрушение глушителя.В таких случаях следует заменить глушитель.

Фото-13. Замена глушителя.

Для замены глушителя бензопилы необходимо открутить две гайки крепления М6 с помощью гаечного ключа,затем следует два винта М5 отвинтить .

Фото-14. Отвинчивание винта М 5 глушителя.

Для отвинчивания двух винтов М 6 используем отвертку.

Минитрактор из бензопилы урал — Topsamoe.ru

Небольшой вес и солидная мощность в сочетании с компактными размерами позволяет агрегатировать эту «мечту лесоруба» с ледобуром и велосипедом, пилорамой и лебедкой.

Интересные самоделки из бензопилы своими руками может изготовить каждый, кто уверенно работает со сварочным аппаратом, болгаркой, а при необходимости может встать и к токарному станку.

В этом деле очень пригодятся знания основ конструирования и черчения, поскольку точность всех размеров и качество сборки – главные условия нормального функционирования агрегата, приводимого в действие от бензопилы.

Не углубляясь в технические подробности, рассмотрим варианты наиболее интересных конструкций с ее использованием.

Варианты cамоделок из бензопилы

Первое, что приходит на ум, когда думаешь о том, что можно сделать из бензопилы это ее использование в качестве пилорамы. Распускать бревна на брус этим инструментом приходилось многим застройщикам.

Бревно в этом случае лежит неподвижно и аккуратно распиливается по всей длине без виляний и косых швов. Если снабдить такую мобильную каретку четырьмя подъемными винтами, то можно точно выставлять толщину распиливаемого бруса.

Легкий самодельный снегоход из бензопилы по конструкции сложнее пилорамы, поскольку здесь на руль нужно вынести газ, сцепление, а также позаботиться об амортизирующей подвеске несущей рамы.

Для повышения тяги на приводной вал гусеницы ставят «тяговую» шестеренку, диаметр которой больше размера приводной звездочки бензопилы.

С рулевым механизмом проблем обычно не возникает, поскольку его берут от обычного велосипеда или скутера и модифицируют таким образом, чтобы центральная ось перемещала тяги, которые поворачивают лыжи. Мощность двигателя снегохода должна быть не менее 5 лошадиных сил, поэтому для этой цели лучше использовать бензопилу Урал.

Зимнюю линейку самодельных транспортных средств дополнят аэросани из бензопилы, которые конструктивно проще снегохода. Движущую силу им сообщает винт большого диаметра, который напрямую вращает бензиновый двигатель.

То же самое должны знать и те домашние изобретатели, которые хотели бы сделать из бензопилы вертолет ранцевого типа. Такой машине потребуется не один, а минимум два двигателя, работающие в согласованном режиме.

Это транспортное средство чаще всего делают ради принципа, а не для практического использования. Главной движущей силой у его создателя является желание испытать свои силы как механика и доказать окружающим вариант оригинального использования этого режущего инструмента.

Базой для конструирования обычно становится старая дедушкина бензопила Дружба и не менее древний велосипед, с которым можно проводить любые эксперименты по переделке рамы под монтаж привода.

Передача мощности здесь осуществляется через зубчатую пару посредством велосипедной цепи, а старт такой самоделки напоминает подготовку к резке дров.

Реже встречаются более продвинутые модели, базой для которых становится горный велосипед, снабженный надежными тормозами и амортизаторами. Такой мопед из бензопилы оснащается редуктором с передаточным числом 18:1 и вариаторной передачей, что позволяет комфортно передвигаться на нем со скоростью обычного велосипеда.

Данный вариант использования бензопилы довольно прост, поскольку здесь стоит задача передать крутящий момент от мотора пилы на гребной винт. В установке трансмиссии самодельный лодочный мотор не нуждается. Для него потребуется сделать на токарном станке надежный переходник от ведущей шестерни пилы к гребному валу. Винт можно использовать от стандартного лодочного мотора.

Полноценный мотоблок из бензопилы сделать сложно по причине нехватки мощности и тягового усилия. Зато легкий мотокультиватор на ее базе сумели соорудить многие домашние умельцы.

Конструкция такой машины очень простая: мотор вращает пару шестерен и передает увеличенное тяговое усилие на одно ведущее колесо.

Мотору бензопилы все равно, что вращать – режущую цепь или шнековый механизм снегоуборщика. Здесь все зависит только от конструкторских способностей создателя и его смекалки.

Используя бензопилу Штиль мощностью около 3 кВт, можно легко соорудить неплохое приспособление для очистки участка от рыхлого снега. Для упрощения конструкции некоторые мастера отказываются от установки колес, используя обычные саночные полозья.

Бензопила просится в небо

Самые дерзкие изобретатели давно присматриваются к возможности использовать бензопилу в качестве двигателя для летательного аппарата. Однако «силенок» у этого инструмента для освоения воздушного пространства маловато. Поэтому сделать из одной бензопилы ранцевый вертолет еще никому не удалось.

Это устройство пригодится не только при строительстве забора или фундамента из винтовых свай, но также и во время зимней рыбалки, когда в толстом льду приходится бурить десятки лунок.

Мотолебедка – весьма полезное приспособление, поскольку с ее помощью вы сможете не только легко вытащить застрявший автомобиль, но и подать на высоту тяжелый груз, вытащить на сушу катер или передвинуть спиленное дерево.

Походная электростанция собирается на базе бензопил Урал или Дружба. Состоит она из рамы, двигателя с шестереночным редуктором, пульта управления, генератора и соединительных электрокабелей.

Серьёзными конкурентами бензопилы в дикой природе являются Бобры, у которых помимо самозатачивающихся зубов есть и другие преимущества)

Самодельные автомобили, трактора, вездеходы и квадроциклы

Самодельный автомобиль с двигателем от бензопилы «Урал»: фото и описание конструкции самоделки.

Народные умельцы находят массу вариантов применения для старых советских бензопил, и на этот раз, мы рассмотрим самоделку, которую сделал своими руками, Виталий из г. Омск.

Это самодельный двухместный мини автомобиль с двигателем от бензопилы «Урал».

Задний редуктор взят от грузового мотороллера.

Рама автомобиля сварена из труб, днище обшито листовым металлом, часть подвески взято от мотоколяски СМЗ.

На автомобиль установлена коробка передач от мотороллера «Вятка» (3 скорости).

Самодельный мини автомобиль используется для поездок и буксировки небольшого прицепа.

За счет русской смекалки и прямо растущих рук, на основе отечественной бензопилы Урал удается создать самые различные самоделки, способные удивить своей оригинальностью и эффективностью кого угодно. Именно о подобных устройствах, облегчающих жизнь и делающих ее более интересной, и будет данная статья.

Почему используется именно бензопила Урал

По своей надежности, степени производительности и простоте обслуживания бензопилы Урал смогут дать фору практически любой современной бензопиле. К основным узлам этой пилы относят привод с мотором и саму шину для резки, которые были изготовлены довольно качественно.

К ключевым факторам, позволившим народным умельцам делать из старых и временно ненужных бензопил Урал чудеса конструкторской мысли следует отнести:

• довольно мощный и тяговитый двигатель;
• незначительный вес и относительную компактность двигателя;
• наличие способности длительное время работать под высокими нагрузками и в самых разных условиях;
• грамотно продуманную и качественно реализованную конструкцию самой пилы, к примеру, муфты сцепления, не допускающей перегрузки, а также исключающую поломку основных узлов.

Все это в комплексе с универсальностью привода и смекалкой, позволяет народным умельцам самостоятельно создавать функциональные устройства различной направленности.

Что нужно для работы

Чтобы старая бензопила Урал переродилась, помимо отлично работающей головы и прямых рук потребуется определенный инструмент. Какой именно – зависит от конечного изделия и степени задумки автора, однако, в большинстве своем, это:

• шуруповерт с разными битами или плоские и крестовые отвертки;
• набор ключей;
• дрель;
• болгарка;
• ножницы по металлу;
• сварочный аппарат;
• различные обрабатывающие станки;
• разнообразные измерительные приборы, например, рулетка и кронциркуль;
• молоток или даже кувалда для грубой работы и прочее.

Что можно сделать из бензопилы Урал

В настоящее время во многих российских селениях, хуторах и даже больших городках можно встретить самые разные приспособления, существенно облегчающих жизнь людям. Ну, или делающих жизнь более интересной. Именно создание подобных самоделок на основе бензопилы Урал, мы сейчас и рассмотрим более подробно.

Лодочный мотор

Самостоятельно изготовить лодочный мотор при помощи бензопилы Урал не составляет особой сложности, так как конструкция довольно проста в реализации. Двигатель для лодки не нуждается в полноценной трансмиссии, а переходник, способный от шестерни бензопилы к гребному валу передавать крутящий момент, можно без особых проблем выточить своими руками.

В большинстве своем самодельные лодочные моторы закрепляются таким образом, чтобы гребной вал был погружен в воду под небольшим углом. Если подобное размещение не особо устраивает владельца будущей моторной лодки, то можно собрать редуктор, который будет под прямым углом передавать вращение на винт.

Действующий мотор для лодки, изготовленный из бензопилы Урал, запечатлен на видео.

Ранее мы уже разбирали нюансы изготовления лодочного мотора из бензопилы, получить более подробную информацию можно перейдя по этой ссылке.

Косилка

В деревнях очень часто переделывают бензопилы Урал в косилки. Подобного рода самоделка весьма эффективна во время сенокоса и может без каких-либо проблем эксплуатироваться, без остановок весь летний период. Причем далеко не один сезон.

Для изготовления косилки, умельцу достаточно всего лишь убрать из конструкции шину, звездочку привода и цепь. После окончания сенокоса косилка может обратно трансформироваться в эффективную режущую бензопилу.

О том, как народные умельцы превращают бензопилы в косилки можно увидеть в этом видео.

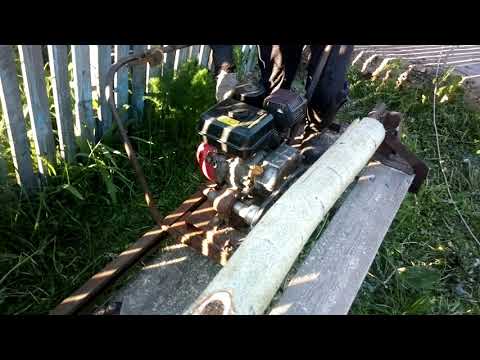

Пилорама

Очень часто бензопилы используются в качестве основного элемента самодельных пилорам. Последние собираются из надежной металлической рамы, направляющей, системы креплений и самой пилы. При этом встречаются сразу несколько разновидностей изготовленных вручную пилорам. В частности, они бывают:

1. Стационарными подвижными. Закрепленная бензопила перемещается по рельсовой направляющей, производя, тем самым, нужный распил. Обязательно необходимо предусмотреть надежную фиксацию бревна или иной заготовки. В противном случае о точности распила можно забыть. Данный вариант является одним из наиболее простых, однако не каждое бревно можно будет обработать таким образом.
2. Стационарными неподвижными. Особенностью этой установки являются неподвижное размещение пилы и движение ей навстречу бревна. Подобные пилорамы способны обработать заготовки различной длины, а единственная сложность заключается в создании грамотного механизма подачи бревен.
3. Мобильными. Как уже понятна из названия, пила сама перемещается вдоль заготовки. За счет небольшого веса, пилящая часть без проблем может быть перенесена по направляющей, в качестве которой используется сама заготовка. Этот вариант характеризуется необходимостью наличия существенных усилий от человека – пильное устройство само себя не перенесет. Также стоит отметить, что мобильные пилорамы, собранные своими руками, подходят лишь для разовых работ или несущественного объема бревен.

На видео ниже представлена одна из успешно функционирующих пилорам, работающая на двигателе бензопилы.

Мотоблок и культиватор

Нужно собрать из бензопилы Урал мотоблок или культиватор – без проблем. При наличии базы с обрабатывающими землю приспособлениями и системы передач на две шестерни, например, от старого мотоблока, можно заставить передавать энергию двигателя бензопилы на ведущие колеса. Стоит понимать, что обработать гектары земли на такой технике вряд ли удастся. Но если речь идет о приусадебном участке, то мощности пилы будет вполне достаточно.

Более подробно о том, как сделать мотоблок на примере бензопилы Дружба, читайте в этой статье. В рамках статьи разобраны самые основные вопросы, приведены чертежи, она послужит хорошим помощником при изготовлении. Рекомендуем ознакомиться.

Снегоуборщик

После летнего сенокоса и осенней заготовки дров, настает время самодельного снегоуборщика. При должном подходе собрать его на основании бензопилы Урал не составляет особого труда. Все что для этого необходимо:

• шнековый узел, лопасти которого будут прочны, но в то же время эластичны.
• моторная цепь, соединяющаяся со шнеком при помощи нескольких шестеренок.
• труба, отбрасывающая убранный с дорожки снег.
• колесная база или полозья, позволяющие самодельной снегоуборочной машине полноценно передвигаться.

Снегоход

Снегоход представляет собой полноценное средство передвижения, конструкция которого должна быть прочной, надежной и, что самое главное, управляемой. Несмотря на небольшой объем двигателя бензопилы Урал, он способен выдавать достаточно мощности, а значит и скорость может быть большой.

Конструкция рамы должна обладать функционирующей подвеской с амортизаторами. В противном случае кататься на таком снегоходе будет не очень приятно, а порой и откровенно больно. Раму необходимо поставить на полозья, управлять которыми лучше всего за счет уже готового рулевого механизма. Чаще всего для этого используют велосипедные детали, в которых центральная ось перемещает поворачивающиеся тяги лыж.

Что касается двигателя и момента передачи крутящего момента к гусенице, то здесь придется потрудиться. Так как бензопила не нуждается в сцеплении, необходимо самостоятельно установить поликлиновый ремень, цепь, а также само сцепление, как правило, центробежное. С целью усиления тяги нелишним будет предусмотреть в конструкции приводного вала гусеницы шестеренки с большим диаметром, чем приводная звездочка на бензопиле Урал.

Наглядно с процессом изготовления снегохода из обычной бензопилы и возможным результатом вы можете ознакомиться на этом видео

Картинг и мини-трактор из бензопилы

Если взять за основу двигатель с мощностью не менее 5 лошадиных сил, то можно самостоятельно изготовить картинг или небольшой трактор из бензопилы Урал. Для этого необходимо решить вопросы с:

• передачей крутящего момента на колеса.
• механизмом управления карта или мини-трактора.
• рамой, на которой все это будет держаться.

Более подробно с конструкционными особенностями создания подобных транспортных средств вы можете ознакомить на видео.

Мопед

Если с картом или снегоходом придется повозиться, то сделать из старого велосипеда мопед на основе бензопилы Урал сможет абсолютно любой. Закрепив на раме двигатель от бензопилы и использовав зубчатую передачу, можно забыть, что значит крутить педали. Если в качестве донора используется горный велосипед, то необходимо будет также установить редуктор, отвечающий за управление скоростью передвижения.

Рациональность изготовления самоделок

Рациональность – понятие относительное. Если человек славится своими прямыми руками и понимает, что для изготовления по-настоящему удобной пилорамы из бензопилы Урал придется потрудиться, то подобного рода строительный процесс вполне разумен. А если человек рассчитывает на собранном из подручных средств мотоблоке с мощностью двигателя в 3 лошадиные силы перепахать огромные площади, то ни о какой рациональности и речи быть не может.

Самостоятельная переделка бензопилы Урал в другое полезное в быту приспособление или полноценное транспортное средство без базовых знаний конструирования и понимания специфики работы основных узлов попросту бессмысленна. Это обязательно следует учитывать прежде, чем взяться за процесс переделки бензопилы Урал в какое-либо другое самодельное устройство.

Ставим двигатель от пилы Урал на мопед. Самодельные бензопилы

Сегодня у многих жителей частного сектора в шкафах пылятся старые пилы с двигателями внутреннего сгорания, такие как Урал или Дружба. Это неудивительно, ведь прогресс не стоит на месте, современная техника намного легче и удобнее в использовании. Сегодня редакция сайта подготовила обзор для тех, кто умеет и любит давать, казалось бы, старым вещам вторую жизнь. Материал расскажет о том, какие самодельные бензопилы можно сделать своими руками, как это сделать и что потребуется для работы. Попутно стоит разобрать способы самостоятельного изготовления техники в кратких пошаговых фото и видео инструкциях.

Читайте в статье:

Что можно сделать своими руками из бензопилы: несколько вариантов

Самоделок огромное количество. Здесь все ограничивается только фантазией и умениями домашнего мастера. Редакция сайта собрала 10 вариантов использования бензопил, которые мы рассмотрим в сегодняшней статье:

1. Снегоуборщик для приусадебного участка.
2. Самодельный снегоход из бензопилы.
3. Небольшая лесопилка, которая очень пригодится в частном секторе.
4. Ледобур – хороший помощник на зимней рыбалке.
5. Лодочный мотор.
6. Мопед из велосипеда с двигателем от бензопилы.
7. Картинг, который станет хорошим помощником во всестороннем развитии ребенка.
8. Генератор – для любителей отдыхать на природе с комфортом.
9. Лебедка – поможет вытащить машину из грязи в лесу.
10. Бензорез.

Нужно знать! Любое из перечисленного оборудования легко приобрести в специализированных магазинах, однако многие читатели согласятся, что сделать его своими руками гораздо приятнее и дешевле.

Рассмотрим эти параметры более подробно.

Снегоуборщик из бензопилы: особенности изготовления и необходимые материалы

Рассмотрим, как сделать снегоуборщик, из которого (при изготовлении принадлежностей для бензопилы) летом можно легко смонтировать мотоблок.

Важно! Даже если у домашнего мастера нет опыта сварки, при наличии инверторного аппарата и некоторой подготовки на ненужных металлических деталях такая работа вполне выполнима.

Для начала пошагово рассмотрим изготовление основного узла снегоуборочной машины – шнека, без которого невозможен сбрасывание снега.

Иллюстрация	Действия
	Первое, что необходимо, это вырезать такие заготовки из листового металла. Толщина листа не должна быть менее 2 мм. Внешний диаметр 300 мм, а ширина рабочей поверхности 70 мм. Таких заготовок вам понадобится 4: по 2 с каждой стороны (размеры даны примерно, все зависит от того, из чего будет сделан кожух шнека). После они привариваются (по две штуки) и монтируются на вал. Самой трудоемкой работой здесь можно назвать растяжку металлических колец до состояния винта (спирали).
	На вал насажены две детали в разные стороны, а посередине приварены «лопасти», которые будут отбрасывать снег. Их рационально делать из металлической трубы диаметром 100 мм. Цепной привод можно взять от любого старого мотоцикла (ведомый, от заднего колеса).
	Рамка. Его можно изготовить самостоятельно из листового железа толщиной не менее 1 мм, однако удобнее для этой цели использовать старый газовый баллон или бочку из-под горюче-смазочных материалов.
	Обратите внимание, что сборку корпуса и рамы шнека-ротора можно производить на болтах. Это избавляет домашнего мастера от выполнения сварочных работ после изготовления шнека (сварка незаменима при его изготовлении).

Каркас собирается на салазках или колесах – все зависит от пожеланий домашнего мастера, но стоит отметить, что конструкция на колесах более маневренная.

Экспертное заключение

Консультант по подбору инструмента ООО «ВсеИнструменты.ру»

Задать вопрос специалисту

«Чем выше рукоятка шнека и больше угол наклона, тем больше снегоуборщик будет зарываться в снег. Это следует учитывать при производстве. Лучше, если ручка будет регулироваться по высоте и углу наклона.

Осталось установить двигатель и натянуть цепь (тоже от любого неисправного мотоцикла). Предлагаем вам ознакомиться с примерными чертежами такого оборудования.

Как сделать снегоход из бензопилы своими руками: нюансы работы автомобиль и детский снегокат.

Здесь главное правильно рассчитать размеры рамы моторамы. Попробуем подробно разобраться, как сделать снегоход из бензопилы.

Иллюстрация	Необходимое действие
	Как видно на фото-примере, цепная передача выполняется аналогично предыдущему варианту. Для увеличения мощности агрегата увеличиваем ведомую звездочку, а для большей скорости уменьшаем.
	Рама с двигателем крепится к детскому снегокату. Кстати, если вместо полозьев установить широкие колеса, а сзади закрепить плуг или культиватор, то из бензопилы получится полноценный мотоблок.
	Бензопила крепится на раму без изменения конструкции. Снимается только пильный диск.
	Трос вытягивается из бензопилы бензопилы и фиксируется вместе с рукояткой на руле снегоката.
	Такой снегоход из бензопилы («Дружба» предпочтительнее «Урала») способен, помимо взрослого, перевозить груз до 100 кг.

Можно ли смонтировать самодельную пилораму из бензопилы

Это довольно просто. С самой пилы ничего снимать не нужно. Необходимо приварить стойку, на которой будет закреплена бензопила с роликами (по которым установка будет скользить по рельсам) и, собственно, установить сами рельсы. Как выглядит конструкция, видно на следующем фото.

Важно! Все части рамы должны быть надежно закреплены. То же касается и лаг – нужно продумать их крепление между рейками. Помните о правилах безопасности. Их несоблюдение опасно для жизни и здоровья.

Изготовление мотобура из бензопилы своими руками: насколько это сложно

Для того чтобы понять, как сделать ледобур из бензопилы своими руками, необходимо разобраться в устройстве приводного вала, определить его размеры и точки крепления ведущей шестерни. Для изготовления переходника на шнековый бур потребуются услуги профессионального токаря. В остальном проблем с совмещением шнека с буром (ручка не нужна) возникнуть не должно.

Схемы ледобура бензопила своими руками

Чтобы читателю было легче понять, как выполняется работа, предлагаем ознакомиться с несколькими схемами и фото примерами.

В качестве разъема удобно использовать редуктор от старого перфоратора.

Лодочный мотор из бензопилы своими руками

Здесь единственной сложностью может стать изготовление крепежа для лодки и установка редуктора. Для технически грамотного мастера с образованием это не будет проблемой, а вот для начинающего домашнего мастера будет сложно. Однако есть альтернатива – приобрести в специализированном магазине винт с редуктором, а за переходником обратиться к токарям. В любом случае это будет дешевле, чем покупать лодочный мотор заводского изготовления.

Как сделать мопед из бензопилы и велосипеда: алгоритм действий

Иллюстрация	Действие
	Сначала снимите крышку и демонтируйте полотно. Далее необходимо изготовить вот такую ​​шестерню и приварить ее к диску бензопилы. Следует быть внимательным – звездочка должна быть закреплена идеально ровно. В противном случае слетевшая на больших скоростях цепь может стать причиной травмы.
	У нас двигатель за сиденьем. Это самое оптимальное место. Крепление к раме велосипеда должно быть прочным. Обратите внимание на положение звезд. На заднем колесе, помимо малого, есть еще и большое. Это сделано для того, чтобы крутящий момент передавался равномерно.
	Начинаем тестирование. Мы крутим педали, как будто едем на велосипеде. Но мы устали и…
	…заводим двигатель, а заднее колесо начинает вращаться уже с помощью мотора, ноги упираются.
	Теперь осталось установить ручку газа на руль, и в дорогу – мопед своими руками из бензопилы готов.

Не сказать, что просто, но особых сложностей в этой работе нет. Путем нехитрых расчетов можно понять, что максимальная скорость такого автомобиля составляет 113 км/ч. Однако следует понимать, что человек, сидящий на нем, добавляет нагрузку, а скорость снижается. В среднем 65 кг веса снизят его до 60 км/ч. Поэтому оптимальным вариантом будет мопед от бензопилы «Дружба», как более мощный, чем зарубежные аналоги.

Сборка карта из бензопилы своими руками: повторение прошлого

Суть работы идентична предыдущему варианту, за исключением того, что двигатель крепится на раму карта, и нет необходимости крепить редуктор из звездочек и двух цепей. Здесь все гораздо проще. Если уважаемый читатель освоил алгоритм действий по созданию мопеда, вопросов по сборке карта не возникнет.

Как собрать бензогенератор из бензопилы своими руками

Эта работа еще проще, чем все предыдущие варианты. Нужно только продумать раму, на которой будет закреплена бензопила (без полотна), и сам генератор, а также ременная передача. Здесь уже используются не звездочки с цепью, а шкивы с ремнем. В этом случае нужно установить генератор так, чтобы его можно было отрегулировать для натяжки ремня по мере необходимости.

Лебедка бензопила: изготовление и применение

Области применения такого агрегата очень обширны – от строительства до вытаскивания автомобилей из грязи или ям. Для изготовления вам понадобится:

• старая ручная лебедка;
бензопила
• ;
• жесткая рама, на которую все будет установлено;
• две звездочки и прочная мотоциклетная цепь для передачи крутящего момента от двигателя пилы на шестерню коробки передач.

Ознакомившись с устройством снегохода и шнекового ротора, читателю не составит труда представить, как должен выглядеть такой агрегат. Но на всякий случай приведем ниже несколько фото-примеров.

Изготовление бензопилы из бензопилы своими руками

Бензорез или обрезка – вот что можно сделать из бензопилы Дружба, если есть чертежи, фото примеры и немного свободного времени. Такой агрегат будет полезен не только для работ по дереву. Установив на него алмазный диск, можно резать плитку, керамогранит или тротуарную плитку. Ниже представлены фотографии готовых блоков. Такие насадки для бензопил стоят недорого, и приобрести их можно в любом специализированном магазине.

Особенности создания самоделок из бензопилы Урал

Такие пилы больше подходят для мощных агрегатов – лесопилки например. Однако, несмотря на высокую мощность, устанавливать двигатель от Урала на велосипед для улучшения ходовых качеств явно не стоит. Дело в том, что повышенная мощность компенсируется сильной вибрацией, которая может привести к тому, что на ходу цепь слетит. А это чревато неприятностями.

Полезная информация! Несомненным преимуществом Урала является то, что новое устройство уже сегодня можно найти на полках магазинов. Это значит, что для более новых моделей проблем с обслуживанием и запчастями не будет. Главное, держать руки на месте.

Особенности изготовления самоделок из бензопилы Дружба

Из бензопилы Дружба можно сделать своими руками любые самоделки, перечисленные в нашей сегодняшней статье. Вибрации от двигателя минимальны, а при необходимости увеличить мощность можно модернизировать коробку передач. Однако есть у Дружбы существенный минус – пила давно снята с производства, а значит, обслуживание и запчасти могут быть затруднены.

Учитывая сравнительно невысокие цены на бензопилы на российском рынке, более приемлемым будет использование современного оборудования для изготовления различных самоделок.

Подвести итоги

Изготовление оборудования своими руками из старой техники – довольно увлекательное занятие. Приятно давать вторую жизнь отслужившим свой срок устройствам. Потренировавшись на Дружбе или Урале можно начинать переделывать более новые модели иностранных фирм. В любом случае это обойдется намного дешевле, чем покупка специализированного оборудования заводского производства. При этом в качестве бонуса домашний мастер также получит удовлетворение от проделанной работы.

Надеемся, что сегодняшняя статья была полезна нашему дорогому читателю. Будем рады, если вы поделитесь своим опытом изготовления различных самоделок в обсуждениях ниже – это может помочь начинающим домашним мастерам. Там же можно задавать вопросы, если они возникнут в процессе чтения.. Пишите, делитесь, спрашивайте. И напоследок, по сложившейся доброй традиции, предлагаем вам посмотреть небольшое, но очень познавательное видео на тему переделки бензопилы.

Уважаемые посетители сайта “В гостях у Самоделкина”, из представленного автором материала вы узнаете как можно самостоятельно сделать мопед из бензопилы Дружба

Еще с советских времен многие помнят такую ​​чудо-технику как велосипед с мотором, в простонародье “дырка” это среднее звено между велосипедом и полноценным мопедом. Техника хорошая, расход топлива небольшой, и права на нее не нужны)).

Нынешнее поколение сильно продвинулось в плане модернизации, улучшения, реставрации, тюнинга. Переделывают заводскую технику, чтобы конструкторы не узнали свое детище))

Вот и пришла автору идея сделать мопед из бензопилы Дружба, но так, чтобы он не был похож на самоделку, а выглядел статно и элегантный. Мастер уже имел опыт создания такой техники и имел в наличии готовый мопед, на его основе и был создан этот шедевр.

Удлинена рама под велосипедные колеса, установлен бак, фара и сиденье от мотоцикла Минск-103. Было разработано и применено водяное охлаждение двигателя бензопилы, т. к. через 20 минут работы двигатель прогрелся, мощность упала и, как следствие, работа прекратилась, а за счет водяного охлаждения мопед прекрасно себя чувствует и не заводится. горячий.

И так, давайте рассмотрим, что именно понадобилось автору для создания мопеда?

материалы

1. двигатель от пилы “Дружба”
2. колеса велосипедные 2 шт
3. бак, фара, сиденье от мотоцикла “Минск-103”
4. 4 банки краски и малярный скотч
5. труба металлическая 16 -20мм
6. Трос
7. Цепь
8. Звездочки от велосипеда
9. Вилки велосипедные, передняя и задняя
10. Ось
11. Шланг
12. Пластиковая бутылка
13. Капельница
14. Руль
15 , ручка газа

Инструменты

1. сварочный аппарат
2. болгарка (УШМ)
3. дрель
4. набор ключей
5. молоток
6. отвертка
7. плоскогубцы
8. рулетка
9. наждачная бумага

Своими руками пошагово- пошаговая инструкция создания мопеда из бензопилы Дружба.

Как уже было сказано выше, у автора уже был опыт изготовления мопеда с двигателем от бензопилы, но конструкция оказалась не столь удачной, а максимальная скорость около 35 км/ч, внешний вид тоже желал лучшего. Автор ласково называет свое детище “Табуретка”))

Захотелось создать что-то более интересное и практичное, а внешне так, чтобы было похоже на настоящий мопед или чоппер, чтобы на такой технике не стыдно было ездить по улице, а, наоборот , ловить улыбки и восторженные взгляды прохожих) За пример и за основу был взят вот этот “поплавок”

После этого обычной шариковой ручкой был нарисован эскиз на листе бумаги, я все нарисовал что нужно кардинально изменить и добавить.

От старой рамы осталась нижняя часть, сваренная из профтрубы, к новой конструкции добавились велосипедные колеса и задняя и передняя вилки. В первый день работы автор сварил раму, установил бак, фару, колеса.

Все детали были естественно старые и даже редкие, а так же сварные швы надо было зачищать, а затем подготовленную поверхность красили в несколько слоев с периодической просушкой краской из баллончика, мастер использовал краску Montana.

Так же после покраски, когда рама высохла, был нанесен еще один слой матового лака, тоже из баллончика.

Велосипедные колеса тоже были старые, их тоже было решено покрасить, сначала обод был заклеен малярным скотчем и покрашены спицы колеса.

Колеса также были окрашены и подвешены на веревке, чтобы они быстрее высохли.

Собрал все окрашенные детали в единую конструкцию и вот что получилось.

Но проработав несколько дней двигатель к сожалению сдох, так как тоже был очень старый и видимо его естественное время пришло на запчасти и переплавку.

Двигатель был хорош, но пришлось с ним расстаться.

На его место установил новый двигатель от той же бензопилы Дружба, только новее 1992 года, пролежал с зимы, и вот настал ее звездный час)

Как говорится “Эх, ​​беда, беда, огорчение” Что делать? В первую очередь автор изменил передаточное число на цепном редукторе, состоящем из велосипедных звездочек и цепи.

Не очень помогло, так что причина не в этом. И тут пришла идея сделать двигатель бензопилы с водяным охлаждением. Но как это реализовать? В общем автор делает следующее, а именно берет пластиковую бутылку и подсоединяет к ней 2 шланга, один вверху для забора воздуха, а второй внизу для подачи воды через капельницу в головку блока цилиндров двигателя бензопилы Дружба . Капельное орошение такое)) Но по словам автора двигатель перестал греться на высоких оборотах и ​​чувствует себя прекрасно.

Ну вот у автора получился вот такой замечательный мопед с бензопилой и водяным охлаждением.

Мастер сделал то же самое и общие красивые фотографии его детище, давайте посмотрим)

Как вы можете видеть, Cool Soped от старых запасных запчастей. можно собрать своими силами, а проблему перегрева тоже можно решить установкой капельницы с водой. Если у вас есть запчасти от редкой

Казалось бы, абсолютно несочетаемые вещи не позволят получить действительно оригинальное изобретение, но на практике это предположение не раз опровергалось. В частности, для тех, кто не умеет делать мопед, имея только велосипед и бензопилу из подручных средств, эта статья будет очень познавательной.

Мопед с бензиновым двигателем

Если вы не хотите заправлять машину каждый день, а езда на велосипеде слишком утомительна, то самодельный бензиновый мопед станет идеальным решением вашей проблемы.

Что нам понадобится

В настоящее время существует множество готовых комплектов, включающих в себя двигатель необходимой мощности и другие детали, необходимые для переделки велосипеда. Покупка такого комплекта – отличный вариант для тех, кто хочет стать обладателем байка с мотором, но не имеет возможности сделать крепеж своими руками или выбрать подходящий двигатель.

Однако бывают ситуации, когда, несмотря на возможные трудности, хочется выполнить всю работу самостоятельно. В этом случае стоит начать с выбора подходящего силового агрегата, роль которого может сыграть одна из частей старой и ненужной домашней утвари. Газонокосилка или бензопила – самые подходящие доноры для пересадки «сердца», но не стоит забывать о мощности каждого такого агрегата. Итак, самодельный мопед из велосипеда должен быть оснащен двигателем мощностью 2 л.с. и объемом не более 50 см3. Более слабый мотор не сможет сдвинуть велосипед с места, и вам придется некоторое время крутить педали.

Помимо силовой установки вам потребуются и другие детали: аккумулятор, шкивы и шестерни, приводной ремень (его можно заменить цепью), приводной трос и монтажные хомуты. Из инструментов пригодятся отвертки, пассатижи, кусачки и другие составляющие набора автомеханика.

Оборудуем раму

Рама велосипеда становится основным местом расположения всех деталей и элементов будущего мопеда. В частности, с помощью монтажных хомутов к нему крепится двигатель, бензобак и аккумулятор. Наиболее удачный вариант их расположения следующий: аккумулятор на верхней трубе, двигатель на стыке нижней передней и подседельной трубы, а бензобак сразу за мотором.

Изготавливаем шкивы и устанавливаем их

Следующим шагом к созданию мопеда своими руками является изготовление шкивов – специальных узлов трансмиссии, через которые будет передаваться усилие двигателя на заднее колесо. В качестве необходимых материалов можно использовать небольшие колеса (размером с компакт-диск), дополненные внешним барьером. Обязательным условием создания шкивов является прочность используемых деталей и надежность их крепления.

Установка данных деталей на велосипед осуществляется в следующей последовательности:

1. Передняя шестерня соединена с валом двигателя.

2. Второй шкив крепится к ступице заднего колеса велосипеда.

3. Затем на шкивы надевается ремень, задающий усилие натяжения, как цепь.

Внимание! Ремень должен хорошо держаться на колесах, так как от этого зависит точность передачи усилия от двигателя к колесу. В случае, когда вместо ременной используется цепная передача, место шкивов занимают шестерни.

Подключение двигателя

После того, как трансмиссия установлена ​​на мотоцикл, можно приступать к подключению силового агрегата. Для этого его рабочий орган подключается к аккумулятору и собирается механизм «зажигания». Мотор, установленный на байке, соединяется с тормозным рычагом, который также является неотъемлемой частью сборки мопеда своими руками. Натяжение соединительного кабеля должно быть отрегулировано таким образом, чтобы двигатель можно было свободно запустить с помощью рукоятки.

Интересный факт! Во всем мире велосипедов примерно в два раза больше, чем автомобилей и мотоциклов. Кроме того, ежегодно производится 50 миллионов новых двухколесных транспортных средств без двигателя, в то время как обычные автомобили пополняют их ряды только на 20 миллионов.

Сборка мопеда с бензиновым двигателем

По сравнению с предыдущим вариантом этот способ позволит получить более «продвинутое» транспортное средство, практически полностью соответствующее настоящему мопеду.

Что нам понадобится

Для выполнения этой задачи вам понадобится сам бензиновый двигатель, запчасти от настоящего мопеда (колеса, амортизаторы, тормоза и выхлопная труба), прочная сварная велосипедная рама и рабочие инструменты (в т.ч. сварочный аппарат). Учитывая, что в этом варианте вы собираетесь делать из велосипеда настоящий мотоцикл, его рама должна иметь достаточный вес и прочность. Можно попробовать найти деталь от небольшого мопеда, но если не получится, то подойдет «скелет» от велосипеда в стиле «Аист» или «Тис».

Подготовка рамы

Предположим, вы не смогли найти готовую раму от мопеда, а значит, вам предстоит усиливать велосипедную. Для этого понадобится сварочный аппарат и дополнительная труба, которая приваривается к существующей конструкции, тем самым соединяя сиденье и рулевую часть. Однако нужно сказать, что это не единственный возможный способ увеличения прочности, вместо трубы можно использовать железные полосы.

Внимание! Если выбранный двигатель не полностью исправен, то его следует тщательно перебрать, заменив вышедшие из строя элементы. Хотя вы еще не до конца понимаете, как из велосипеда можно сделать мотоцикл, хорошее состояние всех используемых элементов не должно вызывать никаких сомнений.

Кстати, силовая установка требует отдельного места, и лучшим вариантом будет сварная металлическая платформа, расположенная внизу рамы велосипеда. Мотор и бензобак крепятся к нему металлическими креплениями. Аккумулятор лучше расположить ближе к рулю, а выхлопную трубу подсоединить к нижней части мотора.

Создаем крутящий момент

Следующим шагом на пути к созданию электровелосипеда своими руками является организация системы передачи крутящего момента силового агрегата. Для начала нужно снять педали и переднюю звезду с рамы велосипеда. Затем на заднее колесо устанавливаются звездочки от мопеда и вал двигателя (звезда располагается на колесе с большим диаметром). После этого на раму надевается заднее колесо и с помощью цепи соединяются звезды.

Подключаем двигатель

После выполнения всех вышеперечисленных действий осталось только правильно подключить двигатель. Для этого сцепление и дроссельная заслонка должны быть соединены с рычагом зажигания с помощью приводных тросов. Сила натяжения подобрана таким образом, чтобы мотор мог сразу запуститься и начать крутить колесо. Как только подключите силовой агрегат, считайте, что вам уже удалось сделать велосипед на моторе.

Не секрет, что автомобиль с двигателем будет двигаться быстрее, чем обычный велосипед, поэтому в целях безопасности также стоит установить осветительные приборы, а сам водитель должен использовать шлем, наколенники и специальную обувь. Это все. Еще один ответ на вопрос “Как сделать мотобайк своими руками?” Теперь я готов.

Вы знаете? Езда на велосипеде поможет вам оставаться в отличной форме. Например, час езды на велосипеде способствует потере 600 калорий.

Создаем электровелосипед

Если вам не нравится идея использования бензинового двигателя на велосипеде, то вы можете рассмотреть альтернативный вариант усовершенствования этого транспортного средства электрооборудованием.

Преимущества электрооборудования

Появление современных электромобилей позволило человечеству оценить все преимущества этого вида транспорта. Экологически чистый и экономичный автомобиль практически сразу завоевал всемирную популярность, легко «рассказав» автолюбителям обо всех привилегиях использования электродвигателей. Поэтому неудивительно, что многих интересовал вопрос «как из велосипеда сделать электровелосипед?». Электродвигатель работает тише, не выбрасывает в атмосферу вредных выхлопных газов и не так сильно греется, как бензиновый аналог.

В случае самодельного электровелосипеда роль двигателя может выполнять автомобильный стартер, шуруповерт или любые другие электростанции, имеющиеся в хозяйстве. Наряду с электродвигателем важным компонентом уже переоборудованного транспортного средства является контроллер (или регулятор), задачей которого является разгон мопеда при оптимальных режимах работы силовой установки. Для начала движения от контроллера к двигателю подается очень маленький ток, за счет чего мотор начинает плавно вращаться. В ситуации торможения контроллер преобразует энергию движения в электрический ток, питающий аккумулятор. Аккумулятор — это почти тот же топливный бак, но гораздо более экологичный. Часто он состоит из матрицы и аккумуляторов, подключенных к определенной схеме.

Самый простой самодельный электровелосипед включает в себя только мотор и аккумулятор. После монтажа двигателя его можно включить с помощью обычного выключателя. Однако следует также осознавать нецелесообразность такого подхода, ведь, имея мощную силовую установку, на таком транспортном средстве несколько сложнее завестись, а это может привести к аварии. Лучше использовать небольшой силовой агрегат, способный обеспечить медленный старт, даже если он не разгоняется до серьезных значений.

Пошаговое руководство по сборке

Способов собрать электровелосипед достаточно большое количество, но проще всего подключить привод к шине. Если у вас был велосипед советской постройки, то вам наверняка попадалась динамо-машина для подключения фары. По такому же принципу электродвигатель подключается к колесу. Конечно, при использовании этого метода КПД привода будет очень мал, но этого вполне достаточно для испытания автомобиля на электрической тяге.

Второй вариант, как сделать хороший электровелосипед своими руками, предполагает установку дополнительной звезды с левой стороны колеса и монтаж двигателя со звездой на багажник. Если соединить их цепью, то получим простейший цепной привод. Однако, как и в предыдущем варианте, будут механические потери, да и внешний вид не особо привлекателен.

Поэтому есть смысл рассмотреть третий и самый подходящий способ переделки обычного велосипеда в электровелосипед. Он предполагает использование специального мотор-колеса, что позволяет получить электродвигатель для велосипеда с отличным эстетическим видом и высоким КПД, что позволит создать уникальное транспортное средство своими руками. Мотор-колесо отличается от обычного колеса наличием приводного механизма в центральной части. Он подключается к блоку управления по проводам и позволяет создать переднеприводный мотоцикл, не меняя классическую трансмиссию.

Если есть желание и возможность, можно установить сразу два мотор-колеса. Процесс установки включает следующие шаги:

1. На оси каретки установлена ​​новая звезда и ременный шкив;

2. Затем к подседельной трубе крепится вал с приводным шкивом;

3. Шкивы соединены между собой ремнем, а через провода вал соединен с источником питания;

4. Провода от аккумулятора тянутся к выключателю на руле.

Внимание! Аккумулятор лучше всего размещать на нижней передней трубе рамы или на багажнике.

Подводя итог всему вышесказанному, следует отметить, что собрать электровелосипед в стиле «сделай сам» все же можно, но для этого нужно найти все необходимые детали, потратить немного времени и нервов. Сама эксплуатация такого транспортного средства не должна сопровождаться какими-либо трудностями, конечно, кроме удивленных взглядов прохожих, что, впрочем, вам скорее комплимент.

Интересно знать! При посадке на велосипед большинство людей подходит к нему с левой стороны, замахивая правой ногой, что объясняется наличием цепи и звезды с другой стороны. Привычка класть цепь на правый бок пришла от верховой езды, так как меч, располагавшийся у левого бедра всадника, затруднял приземление справа.

Мотоцикл бензопила своими руками – это выход для тех мужчин, которые не хотят тратиться на автомобиль и его последующее обслуживание и не любят крутить педали велосипеда. В этом случае отличным выходом из ситуации станет мопед из бензопилы и велосипеда, который можно собрать своими руками в гараже, купив некоторые необходимые, недостающие детали и запчасти. Сам процесс конвертации не представляет особой сложности.

Перед началом сборки или при возникновении вопросов вы всегда можете обратиться к чертежам и многочисленным видеообзорам, доступным в Интернете.

Принцип самодельного мопеда из бензопилы

В качестве основы для будущего мопеда можно выбрать старый велосипед, в который хочется вдохнуть новую жизнь. Также вам понадобится бензопила для установки мотора на велосипед. Таким образом, вы получите мотоцикл, который сможете модернизировать: перекрасить, установить более широкие колеса, поменять руль и проделать другие процедуры, которые сделают ваш самодельный велосипед более похожим на мотоцикл.

Выбор бензопилы для велосипеда

Самый важный фактор, по которому нужно выбирать бензопилу для сборки мопеда, это мощность силового агрегата. Наиболее подходящая мощность – 2 лошадиные силы, так как меньшей мощности будет недостаточно, чтобы тронуться с места. Объем двигателя должен быть не более 50 см3. Также опытные водители самодельных мопедов рекомендуют выбирать двигатели от старых мопедов или газонокосилок.

Что нужно, чтобы сделать мопед из бензопилы и велосипеда?

В большинстве своем переделка велосипеда в мопед своими руками путем присоединения к нему мотора бензопилы не требует специальных навыков механика или инженера. Если вы новичок в этом деле, то вам помогут многочисленные чертежи мопеда из бензопилы, а также обучающие видеообзоры. Также не у каждого мужчины в гараже есть все необходимое, чтобы сделать мотобайк из бензопилы своими руками. Поэтому перед сборкой рекомендуется изучить список необходимых деталей, креплений и запчастей и докупить недостающие элементы.

В специализированных магазинах можно найти целые комплекты, включающие в себя готовый к установке двигатель, крепеж и другие детали, необходимые для превращения байка в мопед. Этот комплект значительно облегчит процесс сборки мотоцикла, так как нет необходимости подбирать двигатель, подходящую мощность, крепеж, аккумулятор, приводной ремень, трос и т.д. популярные виды комплектующих автомеханика: отвертки, пассатижи, гаечные ключи, кусачки и др.

Инструкция по сборке и чертежи самодельного мопеда

Для начала разберем самый простой и доступный вариант, как сделать мопед из бензопилы с фото выше. При сборке часто возникает вопрос, как поставить мотор от бензопилы на велосипед. Важно, чтобы он был надежно закреплен и не смещался во время езды. Для этого типа самодельного мотоцикла необходимо скрепить хомутами в определенных местах следующие детали:

• батарея крепится на верхней трубе;
• сам веломотор от бензопилы крепится в месте пересечения нижней передней и подседельной труб;
Топливный бак
• – рядом с двигателем.

Следующим этапом переделки будет изготовление и установка шкивов на велосипед. Они нужны для того, чтобы работа двигателя провоцировала вращение заднего колеса. Как правило, для шкивов используются колеса с внешним барьером, размером примерно с компакт-диски.

При выборе колес учитывайте прочность и надежность как самого материала, так и креплений. Для установки шкивов переднее колесо крепится к валу двигателя, а второй шкив крепится к ступице заднего колеса. Далее нужно надеть ремень на шкивы. Иногда мужчины используют цепь вместо ремня. В этом случае шкивы заменяются цепью, и принцип ее установки ничем не отличается.

Дело осталось за малым – подключение двигателя. Сначала мотор подключается к аккумулятору, а затем собирается зажигание. Для этого нужно установить тормозной рычаг на руль и соединить его тросом с двигателем.

Если говорить о более сложном варианте, то в результате вы получите самодельный транспорт, максимально похожий на настоящий мотоцикл. Основные отличия от предыдущей конструкции — более надежная и прочная рама, более широкие колеса, которые можно снять со старого мопеда, наличие амортизации и установка двигателя от бензопилы.

Наиболее удобным местом для двигателя будет отдельная площадка, приваренная внизу рамы. Туда же можно поставить топливный бак. К двигателю также присоединена выхлопная труба. Что касается аккумулятора, то владельцы самодельных мопедов рекомендуют располагать его ближе к рулю. Следующим этапом также будет трансмиссия и подключение двигателя. Все нюансы, как сделать мотоцикл из бензопилы своими руками, вы можете увидеть на видео.

Многие пользователи обращают внимание на то, как ремень держится на колесах. Степень его фиксации влияет на передачу усилия от двигателя, а, следовательно, и на процесс вождения. Цепь – более надежная и долговечная деталь, но не стоит забывать, что при использовании цепи на самодельном мопеде вместо шкивов используются шестерни.

Двигатель, который вы получили от бензопилы, должен быть полностью исправен. В противном случае потратьте немного больше времени на сборку собственного мопеда и восстановление двигателя. Попробуйте починить вышедшие из строя детали или даже заменить их новыми.

Видео как сделать мопед из бензопилы своими руками

Бензопила пользуется большой популярностью среди домашних мастеров, так как является универсальным приводом для оригинальных самодельных конструкций.

Небольшой вес и солидная мощность в сочетании с компактными габаритами позволяют агрегатировать эту «мечту лесоруба» с ледобуром и велосипедом, пилорамой и лебедкой.

Интересные самоделки из бензопилы может сделать каждый, кто уверенно работает со сварочным аппаратом, болгаркой, а при необходимости может встать и на токарный станок.

В этом случае очень пригодятся знания основ конструирования и черчения, так как точность всех размеров и качество сборки являются основными условиями нормального функционирования агрегата, приводимого в действие бензопилой.

Не вдаваясь в технические подробности, рассмотрим варианты наиболее интересных дизайнов с его использованием.

Самодельные варианты

Первое, что приходит на ум, когда думаешь о том, что можно сделать с бензопилой, это использование ее в качестве пилорамы. Многим разработчикам приходилось разводить бревна на балке с помощью этого инструмента.

Удерживая пилу на весу в руках очень сложно контролировать точность всей длины пропила. Поэтому при трех-четырехметровой длине бревна оно сильно отходит от намеченной линии. Решить эту проблему можно довольно просто. Для этого бензопила жестко закрепляется на раме, которая перемещается по направляющему профилю.

Бревно в этом случае лежит неподвижно и тщательно распилено по всей длине без люфтов и косых швов. Если оснастить такую ​​передвижную каретку четырьмя подъемными винтами, то можно точно установить толщину пиломатериала.

Пилорама из бензопилы тоже без проблем будет работать по доскам, только в этом случае будет слишком много отходов, так как ее режущая цепь в несколько раз толще ленточной пилы.

снегоход

Легкий самодельный снегоход из бензопилы по конструкции сложнее пилорамы, так как здесь нужно вынуть газ, сцепление на руле, а также позаботиться об амортизирующей подвеске несущей рамы.

Кроме того, нужно разработать самостоятельно или воспользоваться готовыми чертежами гусеницы и правильно передать на нее крутящий момент достаточной мощности от мотора. Поскольку у бензопилы нет собственной трансмиссии, сцепление на таком снегоходе центробежное с поликлиновым ремнем и цепью.

Для увеличения тяги на ведущем валу гусеницы размещена «тяговая» шестерня, диаметр которой больше размера ведущей звездочки бензопилы.

С рулевым механизмом проблем обычно не возникает, так как он взят от обычного велосипеда или самоката и модифицирован таким образом, что центральная ось перемещает тяги, поворачивающие лыжи. Мощность двигателя снегохода должна быть не менее 5 лошадиных сил, поэтому лучше для этой цели использовать бензопилу Урал.

Зимнюю линейку самоделок пополнят снегоходы с бензопилой, которые конструктивно проще снегохода. Воздушный винт придает им движущую силу большого диаметра, который непосредственно вращает бензиновый двигатель.

Существенным ограничением проходимости такой машины является малая мощность бензопилы. Поэтому передвигаться на них можно только по ровной поверхности укатанного снега, льда замерзшего озера или реки. Для передвижения по полям вам понадобится двигатель мощностью не менее 12 «лошадей».

То же самое должны знать и те домашние изобретатели, которые хотели бы сделать из бензопилы ранцевый вертолет. Для такой машины потребуется не один, а как минимум два двигателя, работающих в согласованном режиме.

Мопед

Этот автомобиль чаще всего делается ради принципа, а не для практического использования. Основной движущей силой его создателя является желание испытать свои силы в качестве слесаря ​​и доказать другим оригинальность использования этого режущего инструмента.

Основой конструкции обычно служит старая дедовская бензопила «Дружба» и не менее древний велосипед, с которым можно проводить любые эксперименты по переделке рамы для крепления привода.

Передача мощности здесь осуществляется через зубчатую пару посредством велосипедной цепи, а запуск такой самоделки напоминает подготовку к рубке дров.

Лодочный мотор

Этот вариант использования бензопилы достаточно прост, так как здесь задача заключается в передаче крутящего момента от мотора пилы на гребной винт. Самодельный лодочный мотор не нуждается в установке трансмиссии. Для него потребуется изготовить на токарном станке надежный переходник с ведущей шестерни пилы на карданный вал. Винт можно использовать от стандартного лодочного мотора.

На фото вариант, в котором перед гребным винтом стоит редуктор, изменяющий угол поворота вала на 90 градусов. В более простых моделях обходятся без него, закрепляя двигатель на лодке так, чтобы вал погружался в воду под небольшим углом.

Мотокультиватор

Из бензопилы сложно сделать полноценный мотоблок из-за недостатка мощности и тяги. А вот легкий мотокультиватор на его основе смогли построить многие домашние умельцы.

Конструкция такой машины очень проста: двигатель вращает пару шестерен и передает повышенную тягу на одно ведущее колесо.

снегоуборщик

Мотору бензопилы все равно, что вращать – режущую цепь или шнековый механизм снегоуборщика. Здесь все зависит только от дизайнерских способностей творца и его изобретательности.

С помощью бензопилы Stihl мощностью около 3 кВт можно легко соорудить неплохой прибор для очистки территории от рыхлого снега. Для упрощения конструкции некоторые умельцы отказываются от установки колес, используя обычные салазки.

Важнейшей деталью, от которой зависит, насколько хорошо самодельный снегоуборщик будет выполнять свою работу, является шнековый узел. Он приводится в движение зубчатой ​​парой и цепью. Лопасти изготовлены из толстой кордовой резины, а заборное устройство – из оцинкованного стального листа.

Под снегоуборщик можно приспособить пластиковую канализационную трубу, закрепив ее на корпусе заборника.

Бензопила просится в небо

Самые смелые изобретатели уже давно присматриваются к возможности использования бензопилы в качестве двигателя для самолета. Однако «силы» этого инструмента для освоения воздушного пространства недостаточно. Поэтому из одной бензопилы еще никому не удавалось сделать ранцевый вертолет.

Расчеты показали, что для этого необходимо не менее четырех бензопил (суммарная мощность от 20 л.с.) форсированной конструкции, что позволило бы увеличить скорость в несколько раз и работать в согласованном режиме.

Мотобур

Это приспособление пригодится не только при строительстве забора или фундамента из винтовых свай, но и во время зимней рыбалки, когда в толстом льду приходится бурить десятки лунок.

Так как ледобур работает на малых оборотах, то для адаптации мотора бензопилы он соединяется со шнеком через понижающую червячную передачу.

Лебедка

Моторная лебедка – очень полезное устройство, ведь с ее помощью можно не только легко вытащить застрявший автомобиль, но и поднять тяжелый груз на высоту, вытащить лодку на сушу или передвинуть спиленное дерево .

Мощность такой самоделки зависит от мощности используемой бензопилы, а ее тяговое усилие может достигать 1500 кг. Такая лебедка должна быть снабжена стропой, крюками и якорями для крепления к земле, стволу дерева или автомобилю.

Электростанция

Походная электростанция собирается на базе бензопилы Урал или Дружба. Он состоит из рамы, двигателя с редуктором, пульта управления, генератора и соединительных электрических кабелей.

1 – бензопила 2 – редуктор 3 – ремень приводной 4 – натяжная планка 5 – генератор; 6 – панель управления; 7 – хомуты; 8 – несущая рама; 9 – зубчатый упор пилы; 10 – гайка крепления рамы к редуктору; 11 – ведущий шкив

Хороший хозяин ничего не выкинет напрасно, особенно если речь идет о качественном металле. Если разбираться в нюансах термической обработки металла, можно сделать цепной кованый нож , отслуживший свой ресурс.

Выглядит такая штука не хуже творений арабских кузнецов, которые ковали мечи из легендарного булата.

самоделка из бензопилы Вертолет из бензопилы дружба

Из двигателя любой бензопилы можно сделать простую технику: от косилки до вертолета. Все зависит от задач и целей мастера. Но не все понимают, почему двигатель от пилы Дружба 4. Не все до конца понимают, как и что можно сделать своими руками. Эта статья написана в помощь мастерам и устранению этого пробела.

Назовем ряд аргументов, почему стоит использовать бензопилу Дружба для переделки:

• популярность – бензопила была очень популярна в советское время, т. к. других пил просто не было, кроме разве что Урала.
Стоимость
• – сегодня на вторичном рынке цена в зависимости от состояния варьируется от 1000 до 2000 рублей.
• мощность – пила относится к категории профессиональных, предназначена для валки деревьев, поэтому хорошо подходит для таких самоделок, как косилка, вертолет, лесопилка, вездеход, мотособака и другие.

Что нужно для работы

Чтобы сделать своими руками самоделку из бензопилы Дружба, нужен набор инструментов для начинающего мастера, желание и идея. Основными инструментами, необходимыми для работы, являются болгарка и сварочный аппарат. Желание у вас уже есть, иначе вас бы не было на этой странице. Саму идею переделки бензопилы Дружба в любой агрегат вы найдете в этой статье.

В статье мы предлагаем только идею, без пошаговой инструкции к действию. Иначе статья была бы в десять раз больше. Если после прочтения у вас остались вопросы и нужна подробная инструкция, то оставляйте свои пожелания в комментариях к статье и мы напишем пошаговую инструкцию переделки бензопилы в конкретный агрегат, который соберет больше всего пожеланий.

Что можно сделать из бензопилы Дружба

Техника которую можно сделать своими руками из имеет большой список. Все ограничивается только фантазией мастера. В интернете много видео с подробным описанием пошагового изготовления самоделки. В рамках статьи мы собрали только самые лучшие видео, на основе которых вы легко сможете сделать нужную вам технику. Самой простой самоделкой считается подвесной мотор, а самой сложной – вездеход, мотособака, газонокосилка. Приводим примеры самоделок от простого к сложному.

нож для шин

Эта поделка не имеет прямого отношения к бензопиле Дружба 4, но пользуется спросом, т.к. нож от покрышки бензопилы Дружба очень хорошо держит заточку и устойчив к коррозии. Для изготовления потребуются только сами шины от пилы. Цена на вторичном рынке варьируется от 200 до 500 рублей. Для реализации поделки предлагаем посмотреть интересное видео, автор которого подробно описывает, как сделать кухонный нож из покрышки. Особенность видео в том, что автор показывает простой способ проделывания отверстия в стали рукояти, без сверления.

Велосипед

Чтобы сделать велосипед с двигателем из бензопилы Дружба, вам понадобится сама пила и велосипед, желательно Кама с багажником. Процесс изготовления самоделки:

1. Прикрепите мотор к раме велосипеда.
2. Уложите трос дроссельной заслонки и триггер на рулевое колесо.
3. Подсоедините цепь к ведущему колесу велосипеда и шкиву двигателя пилы.

Косилка (газонокосилка)

Для изготовления косилки опять же понадобится сама бензопила Дружба 4, маленькие колеса, нож и металлопрокат для изготовления корпуса и защитного кожуха. Нож подойдет либо от газонокосилки, либо от газонокосилки, все зависит от того, какой рабочий диаметр будет заложен проектом. Представляем вашему вниманию обзор видео, автор которого сделал косилку из бензопилы Урал (существенной разницы от Дружбы нет, поэтому рекомендуем к просмотру).

лодочный мотор

Переделать бензопилу в лодочный мотор будет гораздо сложнее, чем в велосипед или косилку. Продукт будет нацелен на контакт с водой, а с ней, как известно, нужно быть предельно осторожным. По рекомендациям многих мастеров привод и вал лучше использовать от старого лодочного мотора. Двигатель от Дружбы 4. Осталось их соединить между собой. Например, рекомендуем посмотреть интересное видео, автор которого сделал лодочный мотор из бензопилы Дружба 2. Автор демонстрирует работу пилы в бочке с водой.

лесопилка

Чтобы сделать из бензопилы пилораму, достаточно изготовить приспособление для продольного роспуска бревна. Его задача – удерживать пильный брус в ровной плоскости относительно бревна. Для наглядности рекомендуем посмотреть видео-демонстрацию устройства в работе. Из видео становится понятно, что для самоделки нужен минимум материалов – обычный металлопрокат (профильная труба).

вездеход

Превратить бензопилу в вездеход уже очень сложно, но все же возможно. В интернете есть много роликов, авторы которых реализовали эту идею. Все дело в том, что нужно сделать шасси своими руками: раму, колеса, привод и т.д., а в качестве двигателя будет использоваться бензопила Дружба 4. Единственная рекомендация – вместо колес использовать обычные камеры, подключаемые по периметру, такие колеса существенно легче, чем те, что с шинами, соответственно, мотору будет намного легче при езде.

Для обзора предлагаем посмотреть интересное видео о самодельном вездеходе из бензопилы Дружба 4. В самоделке используется самокат, гусь, так что это скорее снегоход, чем вездеход.

Motodog (мотовышка)

Изготовление мотособаки из бензопилы Дружба 4, как и в случае с вездеходом, также сводится к первоначальной проработке ходовой части: рамы, гусеницы, управления и т.д. А мотор пилы – это только привод сила.

Предлагаем вам посмотреть интересное видео, автор которого показывает, как сделать мотособаку практически из подручных материалов. Например, траки изготавливаются из обычных пластиковых труб, а вся рама мотобуксировщика сваривается из обычной профильной трубы малого диаметра.

Вертолет

Превращение бензопилы в вертолет скорее всего просто эксперимент, практического применения нет. В интернете есть видео самолетов, авторы которых разрабатывали такие проекты и реализовывали их, например, самодельный самолет-бензопила.

Заключение

Дружба 4 – идеальный вариант для рукоделия своими руками. Недорогой и доступный, испортить не жалко, много идей для воплощения. Главное желание, если оно есть, то будет и косилка, и лодочный мотор, и вездеход, и многое другое. Удачи инженерам!

Сейчас довольно часто можно увидеть те или иные товары в различных приложениях. В этой статье мы рассмотрим: какие самоделки можно сделать из бензопилы своими руками.

Возьми вон ту пластиковую бутылку. Где она не использовалась, наверное, каждый дачник нашел применение этой бутылке по-своему.

А вот бензопила уже давно используется просто так. Она пилила сказочные замки, статуи, ледяные горки, скульптуры из цельного бревна, бензопила стала поистине народным инструментом.

Основными узлами бензопилы являются газовый двигатель и цепная шина. Используя эти агрегаты по отдельности, можно изготовить самоделки из бензопилы.

Бензопила Пилорама

Лесопилка – самоделка из бензопилы, ее можно сделать без особого труда своими руками. Такая пилорама из бензопилы значительно облегчит работу по распиловке бревен на доски. Можно сказать, что он используется по прямому назначению, только в немного модернизированном виде.

Распустить бревно на доски или брус в весе будет очень сложно и выйдет он неравномерно. С помощью пилорамы с бензопилой все получится. Необходимо сделать металлический каркас, на котором необходимо закрепить бензопилу и саму стрелу. Также необходимо произвести регулировку винта, чтобы регулировать по высоте, тем самым регулируя раскрой толщины самих досок. Все эти конструкции могут двигаться по рельсам.

Главной частью бензопилы, как известно, является двигатель (само слово происходит от слова «движение»), и первое, что приходит на ум, конечно же транспортное средство. На велосипед можно установить двигатель от бензопилы, превратив его в мопед; трех- или четырехколесное транспортное средство, напоминающее или .

Бензопила мопед

Путем несложных манипуляций можно совместить двигатель с лебедкой через редуктор, и получить.

Самодельная бензопила видео: бензопила

Самолет с бензопилой

Идея использовать такой же двигатель на самодельном самолете кажется заманчивой. Поскольку двигатель бензопилы маломощный, его можно использовать на сверхлегких самолетах и ​​парапланах.

Насадка на бензопилу-шлифовальную машину

Довольно часто пилорамы и предусматривают трехфазное питание, которое не всегда имеется дома, представляется целесообразным использовать в качестве двигателя для них двигатель бензопилы. Или вращать с ним круг болгарки (соответствующие насадки уже есть в продаже), и навсегда забыть о проблеме с длинными кабелями и переноской.

Подвесной мотор от бензопилы

Сделав лодочный мотор из бензопилы, вы сэкономите на покупке заводского, дорогого лодочного двигателя. Для обеспечения скорости вашей лодки в 20 км/ч можно сделать лодочный мотор из бензопилы с редуктором (передаточное число 2:1), предусмотрев 3-х лопастной гребной винт диаметром 210 мм. Расход топлива вас приятно удивит, всего 1 литр за час работы двигателя.

Более подробные описания и чертежи подвесного мотора.

Генератор бензопилы

А было бы очень неплохо соединить двигатель бензопилы и генератор валами, получая электричество в любом удобном месте и в любое время. Скажем, в походе или во время похода.

Вы можете вращать насос с тем же двигателем и подавать воду для полива огорода, либо откачивать ее оттуда, где она не нужна.

Последние две самодельные бензопилы хороши еще и тем, что двигатели современных бензопил очень экономичны, а работа на постоянных оборотах позволяет значительно увеличить ресурс двигателя. Хотя долгая работа связана с проблемой дополнительного охлаждения.

Бензопила-снегоуборщик

Если мощность вашей бензопилы превышает 3 кВт, то из нее можно сделать снегоуборщик. Для этого делается шнек с прочными упругими лопастями. С помощью цепа производится привод от двигателя к винтовому узлу. Для переключения на пониженную передачу используются звездочки разного диаметра. Самодельный снегоуборщик может быть оснащен колесами или полозьями.

Снегоход из бензопилы своими руками

В общем поле для деятельности, изобретательства обширное, и мало ли что еще можно превратить обычную бензопилу в полезную самоделку.

Помимо болгарки, любимым инструментом мастеров является и бензопила. Отличается большой мощностью и полной автономностью в работе (электроэнергия не требуется), бензопила отлично подходит для изготовления автомобилей, станков и другого оборудования.

В этой статье из строительного журнала рассказывается о том, что можно сделать из бензопилы, неважно какой, Урал, Дружба или Тайга. Эти самоделки собраны в интернете, они невероятно популярны у мастеров.

Бензопила – очень удобный инструмент для изготовления поделок. Приспособив его к специальной платформе с колесами, и соединив цепь с валом, на котором будут установлены ножи, можно получить мощную газонокосилку. Кстати, чтобы долго не возиться, можно установить на вал звездочку от заднего колеса велосипеда.

Кроме того, из бензопилы можно сделать отличную пилораму, так как переделка этого инструмента в этом случае также сводится к минимуму.

В целом все бензопилы самоделки можно разделить на две большие группы:

1. К первой группе относятся те самоделки, при изготовлении которых практически нет необходимости разбирать и модернизировать бензопилу;
2. Ко второй группе самоделок относятся всевозможная техника: снегоочистители, мопеды, снегоходы, квадроциклы и др. Другими словами, сложные механические приспособления, для изготовления которых придется кардинально разобрать бензопилу, сделать водяную или воздушную система охлаждения, в общем, полностью меняю этот бензиновый инструмент.

Рассмотрим, что можно сделать из бензопилы, которая обязательно пригодится в хозяйстве.

Так, например, на базе бензопилы «Дружба» можно сделать следующие самоделки:

1. Мощный лодочный мотор;
2. Бензиновая шлифовальная машина;
лесопилка
3. ;
4. Мотокультиватор;
5. Газонокосилка.

Если речь идет об автомобильных самоделках, то практически из любой бензопилы можно сделать:

1. Мопед, если на велосипед установить бензопилу;
2. Снегоход и снегоход;
3. снегоуборщик;
4. Квадроцикл;
5. Самокат.

Конечно, вторая группа самодельных бензопил требует тщательного подхода и полной проработки конструкции.

Также необходимо купить все необходимые материалы, а в некоторых случаях без сварочного аппарата не обойтись.

Самая простая в изготовлении самодельная пилорама из бензопилы Урал, Тайга или Дружба. Суть работы самодельной пилорамы в том, что имеется одна большая направляющая, по которой на подвижных салазках вперед-назад движется бензопила.

В качестве направляющей можно использовать рейку или несколько длинных, но ровных металлических уголков. Платформа, на которой впоследствии будет закреплена бензопила, делается из куска толстой стали, толщина которой должна быть не менее 5 мм.

Особого внимания заслуживает подвижная часть пилорамы, та, через которую по направляющей движется платформа. В качестве роликов здесь можно использовать металлическую трубу с прорезиненной поверхностью. Очень важно, чтобы ширина подвижной части соответствовала ширине направляющей.

Как видно на фото, бревно, находящееся рядом с пилорамой, достаточно легко распиливается на несколько частей при помощи бензопилы, перемещающейся по направляющей. Таким образом, вы можете существенно сэкономить на покупке пилорамы, при этом, как видите, бензопилу практически не нужно каким-то образом переделывать, разбирать и т. п.

Как было сказано выше, из бензопилы можно сделать различные самоделки для дома и дачи. Одними из таких самоделок являются косилка и мотоблок. С бензопилой дела обстоят не так сложно, как с мотоблоком, для изготовления которого придется сварить металлический каркас, после чего подогнать к нему два колеса сбоку.

Принцип изготовления мотоблока из бензопилы заключается в использовании нескольких звездочек, которые могли бы передавать на ножи крутящее усилие. Для этих целей по бокам металлического вала расположены звездочки, на которые наварено несколько ножей.

Самодельный мотоблок из бензопилы Урал или Дружба станет настоящим помощником для тех, у кого достаточно большой огород. Может быть, такой мотоблок будет не очень мощным, но для решения основной задачи по обработке земли его вполне хватит.

Посмотреть видео про самоделку

Около сотни человек в неделю заходят ко мне в блог с Яндекса с таким интересным запросом “Самоделка из бензопилы”. Сначала я не придал этому запросу большого значения, пока количество посетителей, ищущих эти самые самоделки, не начало расти. Понятно, что в своем блоге я рассмотрел довольно много самоделок, но о бензопиле нигде, кроме статьи, ни слова. Но опустим премудрости поисковой индексации и вернемся к нашей теме.

Думал, а действительно, что можно сделать из бензопилы? Не бензопилой, а от себя. Если подумать, самая полезная часть бензопилы — это двигатель. Двигатель нужен, чтобы что-то двигать, да. Так что самая первая самоделка – это средство передвижения. Транспортным средством может быть:

А – сухопутное с более чем одним колесом, распространенные виды мопед, тарантас, вездеход, снегоход.

Б – водное транспортное средство в виде различных катеров и паромов.

B — воздушное транспортное средство. Этот тип транспортных средств обычно ограничивается парапланами и небольшими моделями самолетов. Правда, в Интернете ходят истории про одного заключенного, который из бензопилы сделал вертолет и даже умудрился перелететь на нем тюремный забор, но это больше подходит для программы «Разрушители мифов». Мы с вами люди расчетливые и нам не нужен лишний риск.

G – космический аппарат – такие самодельные бензопилы не представлены на просторах по понятным причинам.

Итак, с машинами, похоже, покончено. Что еще можно использовать Бензодвигатель наш пилящий инструмент. Естественно, для режущего инструмента типа мегаболгарки.

И уверяю вас, это не фотошоп. Более того, идея оказалась настолько популярной, что производители бензопил сами стали выпускать навесное оборудование, превращающее их инструменты в режущие станки.

Но переносную электростанцию ​​нельзя назвать инструментом. Но если ее предком была бензопила, прошедшая через руки нашего русского «кулибина», то нельзя однозначно ответить, инструмент это или нет.

Бензопилу можно использовать с пользой, если превратить ее в насос. А что, например, весенним паводком подвал затопило, розетки выбили, электричества не было. А потом достаешь свой бензонасос, насос бензопилы, и в два счета и три литра бензина осушаешь подвал.

Очередная самоделка (как оказалось, это не самоделка, а детище Knight’s Armament Company). Кстати не отечественный и похоже в детстве сильно переиграл в DOOM2. Так что от бензопилы он вообще толку не оставил, а посмотрите, какой симпатичный инструментальный ящик у него получился, даже с гранатометом. В общем, мужчины оценят. И спасибо нашему читателю со скромным ником oo для уточнения!

У этого автомата «от бензопилы» есть только название и схожее расположение рукояток.
В целом это модификация KAC Stoner 99 LMG. И “самоделкой” тут и не пахнет – Knight’s Armament Company серьезная оружейная компания, хоть и частная.
Данная модель была представлена ​​на выставке SHOT Show 2009 (это выставка снаряжения и снаряжения для охотничьего и стрелкового спорта, а также огнестрельного оружия в целом).

А название “бензопила” – Chainsaw – в данном случае еще бьет аббревиатуру SAW – Squad Automatic Weapon, встречающуюся в названиях ручных пулеметов (например, M249)

Как видите, мой дорогой читатель, самодельных бензопил очень много. Но я, к сожалению, так и не узнал, что именно Вы искали. Возможно, мой отзыв натолкнет вас на мысль уточнить поисковый запрос и вы найдете то, что искали, пусть и на другом сайте. Если в моем обзоре не хватает какой-то из самоделок, напишите об этом в комментариях и я дополню свой отзыв на радость всем читателям.

И напоследок осталась одна невероятная самоделка. Как можно использовать все параметры бензопилы на 100%? Какая самоделка может быть настолько замечательной, чтобы ей дали имя? Встретиться!

Шиномонтажный завод Мурка.

Фантазия домашних мастеров и изобретателей поистине безгранична. Их пытливый взор внимательно осматривает все вокруг: что бы его переделать. Довольно часто такой вид приходится на неотъемлемую часть любого домашнего хозяйства – бензопилу.

Что можно сделать из бензопилы

Самодельные бензопилы относятся к очень широкому классу устройств.
Это и ручной инструмент с моторным приводом, например:

• • Болгарка;
  • мотобур;
  • культиватор;
  • снегоочиститель;
  • стационарные машины и устройства:
    • лесопилка;
    • электрогенератор;
    • мотопомпа;
  • транспортные средства:
    • снегоход;
    • снегоход;
    • мопед;
    • самокат;
    • тележки и детские квадроциклы;
    Лодочный мотор
    • ;
    • и даже самолет – мини-вертолет.

И это, наверное, далеко не все возможные самодельные бензопилы.

Принцип переделки

Принцип переделки очень прост и объединяет в себе весь спектр самодельных устройств и агрегатов. В качестве привода используется бензопила. Уникальные качества двигателя бензопилы, способного работать при очень больших углах наклона, разве что не в перевернутом положении, позволяют использовать этот универсальный привод во многих конструкциях.
В случае использования бензопилы в качестве привода ручного мотоинструмента – самоделки, большинство деталей оригинальной бензопилы сохраняется, а меняется только рабочий орган.

Если на базе бензопилы своими руками сделать стационарный станок или транспортное средство, то переделка становится более глубокой. В конструкцию добавлен редуктор, вариатор или ременная передача, топливный бак заменен на более емкий для обеспечения непрерывной работы без дозаправки.

Транспорт

На базе двигателя от бензопилы можно сделать много самоделок. При этом важно помнить, что транспорт является средством повышенной опасности, и автор и владелец самоделки несет полную ответственность за ее сохранность.

снегоход

Конструктивно снегоход – одна из самых сложных самоделок. Вам потребуется изготовить следующие узлы:

• Несущая рама.
• Рамка.
• Гусеница.
• Передняя лыжа.
• Рулевое колесо с органами управления – ручки газа и сцепления.
• Подвеска.
• Трансмиссия.

Несущий каркас сваривается из квадратного стального профиля 20*20 или 20*30, необходимо предусмотреть маятник для амортизирующей задней подвески и установку рулевой вилки мотоциклетного типа для передней. Есть варианты с двумя лыжами – здесь конструкция передней подвески будет сложнее – руль будет не поворачивать ось лыжи, а тянуть за рычаги управления рулевой трапецией. Этот вариант более сложен в изготовлении, но гарантирует лучшую управляемость и устойчивость.
Для снегохода подойдет сцепление центробежного типа с клиновидным ремнем и цепью. Для увеличения тяги на рабочем валу гусеницы установлена ​​шестерня, которая по диаметру больше, чем ведущая шестерня на валу бензопилы.
Для гусеницы можно взять готовые чертежи с легкого снегохода с двигателем такой же мощности, как у бензопилы.

Чтобы самоделка могла уверенно перевозить одного-двух человек, мощность двигателя должна быть не менее пяти лошадиных сил.

снегоход

Аэросани по конструкции намного проще снегохода; по принципу действия они напоминают небольшой винтовой летательный аппарат, движущийся по земле.
Грузоподъемность, маневренность и устойчивость будут заметно ниже, чем у снегохода при равной мощности двигателя. Преимущество будет в простоте конструкции, большей надежности и большей скорости на открытых пространствах.
Воздушный винт нажимного типа установлен в защитном кожухе из их сетчатой ​​сетки за спиной водителя и толкает аппарат вперед. Устройство управляется поворотом лыжи, рычагом газа и снежным тормозом.

Для того чтобы правильно разогнать снегоход – самодельный или проехать не только по гладкому льду замерзшей реки, а по полям и мелким сугробам, вам понадобится двигатель от бензопилы мощностью не менее 10 лошадиных сил.

Мопед

Самодельный летний автомобиль с двигателем от бензопилы вряд ли составит конкуренцию промышленным образцам. Домашние умельцы часто собирают его для проверки своих сил или в качестве тренировки перед более серьезными конструкциями.
Помимо бензопилы вам понадобится старый велосипед или хотя бы основные узлы от него, включая подшипники. Каркас мастера сваривают сами из труб или квадратного профиля. Выглядит страшно, но надежно. Привод осуществляется на заднюю ось велосипедной цепью.

Самые продвинутые домашние мастера берут за основу горный велосипед с качественными тормозами и амортизированной подвеской. К бензопиле добавлена ​​коробка передач с передаточным числом 1:15-1:20 и вариатор. На такой самоделке уже можно вполне комфортно ездить со скоростью до 30 км/ч.

Самодельный карт на базе бензопилы

Что еще можно сделать из пилы Урал или Дружба? Например, карт — это максимально упрощенная модель автомобиля, разработанная специально для кольцевых гонок. Он лишен кузова, амортизаторов, иногда даже тормозов — все сделано для того, чтобы конструкция увеличивающей скорости была максимально легкой. Каркас самодельной карты варится из профиля или стальных труб. Колеса для самоделок часто берут от промышленных тележек для перевозки небольших грузов. Привод осуществляется на заднюю ось велосипедной цепью, рулевая трапеция взята от малолитражки.
Чтобы собрать карт, вам потребуются слесарные навыки среднего уровня и навыки сварщика. За основу лучше брать готовые чертежи и придерживаться их основных параметров – карты хоть и считаются «детским» видом спорта, но скорости развиваются вполне взрослые, и можно серьезно пораниться.

По аналогичной схеме на базе мотора бензопилы умельцы собирают и старшего брата карта – багги. Эта повозка имеет усиленную подвеску с большим ходом и предназначена для гонок по пересеченной местности. Центр тяжести самоделки расположен низко для повышения устойчивости, места водителя и пассажира защищены сверху мощной дугой безопасности. Процесс изготовления детского квадроцикла тоже будет очень похож.

Самодельный самокат с двигателем от бензопилы

Несмотря на то, что это устройство выглядит как детская игрушка, оно может стать отличным подспорьем почтальону или курьеру. Пусть у скутера максимальная скорость и небольшая, 10-15 км/ч, но зато отличная маневренность и ни с чем не сравнимая экономичность. Если рабочий день состоит из множества коротких поездок из пункта в пункт — лучшего варианта и не пожелаешь.

Почти вся конструкция бензопилы сохранена, нужно только снять шину и пильную цепь, заменив ее на велосипедную, передающую крутящий момент на заднее колесо самодельного самоката.

Лодочный мотор

Самодельные лодочные моторы впервые появились в Юго-Восточной Азии после Второй мировой войны. Бедные рыбаки и крестьяне строили себе деревянные лодки, но купить заводской подвесной мотор им было не по карману. Бензопилы были вполне доступны. Не мудрствуя лукаво, они надели на вал пилы бамбуковую палку, закрепили ее деревянной шплинтом и, опираясь на козлы двумя уключинами, опустили ее в воду с кормы под небольшим углом. На нижнем конце трубы крепился вырезанный из дерева шуруп так, чтобы он находился под водой. Для всей конструкции потребовались только бамбуковые стволы и веревки, ее собрали за пару часов. По мере износа бамбукового древка и перекладины козла их заменяли новыми. Управляли такой лодкой, просто поворачивая шест позади двигателя в нужном направлении.
Самый простой вариант лодочного мотора – самоделка будет повторять индокитайскую конструкцию, с тем отличием, что вместо шеста берется стальная труба, винт от старого лодочного мотора, а козлы свариваются из уголка и оснащаются упорный подшипник на поворотном подшипнике.

Более совершенная версия использует вертикальный карданный вал и герметичный редуктор, меняющий направление вращения на 90⁰. Под двигателем размещен подшипник с устройством подъема карданного вала и рукояткой управления, на которую выведен газовый регулятор. Винт также выбирается от лодочного мотора. Этот вариант повторяет кинематическую схему лодочного мотора заводского изготовления. Он способен с завидной экономичностью обеспечить поездку небольшого катера на скромной скорости на приличное расстояние. Важно, однако, помнить, что не все пилы рассчитаны на длительную непрерывную работу, поэтому нужно следить за тепловым режимом мотора и периодически давать ему остыть.

Авиационная бензопила

Покорив землю и воду, изобретатели обратили свой взор к небу. СМИ пестрят сообщениями о том, что еще один изобретатель взлетел с земли на автожире – самодельном или ранцевом самодельном вертолете с двигателем от бензопилы. В Австралии даже есть награда для пилота, которому удается пролететь одну милю. Однако аэродинамические расчеты показали, что мощности двигателя явно недостаточно для отрыва груза массой 100 кг от земли и уверенного управляемого полета. Четыре мотора по 5 лошадиных сил, работающие синхронно, теоретически могли справиться с такой задачей. Вопрос в синхронизации и настройке системы управления.

С развитием квадрокоптеров появился шанс адаптировать их систему управления под самодельный вертолет.

Мотокультиватор

Для нормального мотоблока, способного вспахивать целину, самодельной бензопиле не хватает мощности и крутящего момента. А вот сделать мотокультиватор для обработки легких почв на шести сотках вполне реально. Потребуется сварить каркас из их труб или металлических профилей, закрепить на нем вал с рабочими органами и систему передачи усилия из пары подобранных шестерен и велосипедной или мотоциклетной цепи.

снегоуборщик

Если в предыдущей конструкции заменить вал на лемеха или спицы бороны шнековым механизмом, добавить кожух, заборное устройство и патрубок для выброса снега, то культиватор получится вполне приличным снегоуборщиком воздуходувка. Многие домашние мастера конструируют свои самоделки со сменными насадками для разных сезонов. Мотор от пилы Штиль мощностью 3-5 л.с. вполне справляется с обработкой сада весной и осенью, и с уборкой рыхлого снега на дачном участке зимой. Наиболее ответственным узлом является винтовой механизм.

Если вы не профессиональный дизайнер, то лучше скачать готовые чертежи из сети. Лопасти шнека сделаны из толстой резины, например, из конвейерной ленты. Заборное устройство изготовлено из оцинкованной стали. Для отвода снега подойдет пластиковая канализационная труба.

Мотобур

Мотобур от бензопилы в строительный сезон отлично справится с рытьем ям для столбов или завинчиванием винтовых свай, а зимой порадует любителей подледной рыбалки.
Для конструкции самодельного мотобура необходим редуктор скорости, так как бурение и завинчивание свай должно производиться со скоростью 30-60 оборотов в минуту. Шнек лучше взять от готовой мотобура из хорошей стали. Шнек для ручной дрели или самоделка из простой конструкционной стали долго не прослужит при активном использовании.

Устройство точильщика бензопилы

В отчетах о работе спасателей все видели, как строительные конструкции разрушенных домов или смятого автомобиля после аварии разрезают ручным приспособлением, высекающим красивые искры.
Облегченную версию профессионального устройства может изготовить любой мастер Дома. По весу и габаритам он будет значительно превосходить всем известную электрическую УШМ, или болгарку. Однако самоделка независима от электропитания, а мощность двигателя позволяет использовать нарезку кругов диаметром 30 см.
Такое мобильное устройство позволит резать и зачищать металлические конструкции перед сваркой или покраской, обрабатывать поверхность дерева и камня и даже резать бетонные блоки вместе с арматурой.
Для устройства потребуется сварить небольшую рамку, на которой будет закреплен двигатель и подшипник рабочего вала. Крутящий момент передается на шкив рабочего вала коротким ремнем, а на другом конце вала необходимо закрепить оправку для шлифовальных кругов или зажимное приспособление достаточного диаметра от старой болгарки.

Важно помнить, что при работе с самодельной болгаркой необходимо использовать средства индивидуальной защиты: очки или прозрачный щиток, плотный комбинезон и прочную обувь и защитные перчатки.

Лебедка

Самодельная лебедка станет отличным помощником в строительстве и подъеме грузов на высоту, перетаскивании спиленного дерева, спасении застрявшего в луже автомобиля, вытаскивании лодки из воды.
Тяга такой самодельной лебедки зависит от мощности двигателя и от передаточного числа коробки передач и может достигать полутора тонн.
Для специальных применений агрегат поставляется с дополнительными компонентами: блоками, полиспастами, крюками, стропами и анкерами для крепления к земле или дереву.
Чтобы сделать лебедку из бензопилы своими руками, потребуется сварить прочную раму, на которую следует поместить двигатель, редуктор и барабан со стопором. В раме предусмотрены отверстия и проушины для различных способов крепления устройства к земле, деревянному или бетонному фундаменту, к стволу дерева. Барабан можно взять от старой лебедки, а можно сделать самому по чертежам.

Соблюдать правила техники безопасности при выполнении грузоподъемных и такелажных работ:

• Тросы, крюки и аксессуары для строп должны быть прочными и периодически проверяться на разрыв десятикратным усилием.
• Стопор должен надежно фиксировать барабан и препятствовать самопроизвольному разматыванию троса под нагрузкой.
• При подъеме тяжелых грузов лебедка должна быть закреплена на постоянном или временном фундаменте, вес которого должен в пять раз превышать максимальный вес поднимаемого груза.
• Категорически запрещается находиться под грузом и в зоне его возможного расширения при падении, а также сбоку от натянутого троса при горизонтальном перемещении предметов.

Электростанция

Для передвижной электростанции мощностью до 5 кВт есть проверенное временем решение: самодельный генератор на базе мотора от пилы Дружба или Урал. Их активно используют в экспедициях и дистанционных каротажах.
Устройство включает стальную раму, сваренную из уголка, на которой закреплены двигатель, генератор и влагонепроницаемая электрическая распределительная коробка с розетками для подключения электрооборудования или удлинителя. Через редуктор крутящий момент передается на вал генератора.

Для тихоходных генераторов есть вариант самодельной электростанции с ременной передачей. Эта конструкция меньше.

Мотопомпа

Самодельная мотопомпа очень близка по конструкции к электростанции, с той лишь разницей, что вместо генератора устанавливается центробежный жидкостный насос. Важно расположить конструкцию таким образом, чтобы при подсоединении шлангов к насосу не залить двигатель и коробку передач.

Самодельные бензопилы: как сделать полезные изобретения

Самодельные бензопилы: как делать полезные изобретения

Изначально основной задачей пилы является распиловка древесины. Если постараться, можно наделить устройство большей функциональностью. Самодельные бензопилы поражают своим разнообразием. Помимо того, что в торговых заведениях доступны различные насадки, такие как мясорубка, дробилка или насос, многие используют подручные средства и создают новые приспособления. Так, из бензопил делают мопеды, снегоходы, электрогенераторы и другие приспособления, пригодные для быта.

Бензопила незаменимый инструмент благодаря своей универсальности

Какие самоделки можно сделать из бензопилы «Дружба» и других приспособлений

Даже без применения дополнительных деталей бензопила способна выполнять широкий спектр задач. При покупке дополнительных насадок к классической конструкции вы сможете расширить возможности использования устройства в хозяйстве и получить такие приспособления:

Для бензопилы можно приобрести специальные насадки или сделать нужный инструмент с ее использовать

• снегоочиститель;
• кусторез;
• насос для откачки воды;
• бензорез;
• прикуриватель.

Некоторые умельцы, вооружившись элементарными знаниями механики, создают своими руками дополнительные приспособления к бензопилам, что позволяет значительно расширить границы использования инструмента. Чтобы его переделать, необходимо понять принцип работы универсального моторного привода, который легко использовать для изготовления других устройств. Таким образом, взяв мотор от бензопилы, можно будет создать такие устройства:

• ледобур или буроям;
лодочный мотор
• ;
• пишущая машинка или велосипед с мотором;
газонокосилка
• ;
Генератор
• .

Причиной популярности самодельных бензопил «Дружба-4», «Штиль» или «Урал» является большое количество достоинств:

• мощный двигатель;
• малый вес и компактный размер;
• возможность использования в экстремальных условиях.

Как правило, самоделки изготавливаются из бензопил «Урал», «Дружба», «Штиль»

Интересно! Самодельные бензопилы от бензопилы Урал или приспособления любой другой марки ценятся благодаря особенностям эксплуатации и способности муфты инструмента защищать узлы и важные детали от перегрузок из-за перегрева или других поломок. Также герметичность мотора дает возможность использовать устройство в любом положении.

Основные приспособления для завоевавших популярность бензопил

Если приобрести специальные насадки к инструменту, то установить их будет предельно просто, для этого не нужно будет ничего переделывать или разбирать корпус инструмента. Все готовые устройства разработаны специально для установки на бензопилу. Еще одним важным преимуществом приобретения бензопилы является ее автономность. Это связано с тем, что для всех электрических устройств требуется розетка на 220 В. Используя бензопилу, вы сможете использовать самодельные инструменты в полевых условиях, будь то дрель, ледобур или хлопушка.

Самостоятельно устанавливаемая насадка-шлифмашина для бензопилы позволяет эксплуатировать технику не только как бензорез, но и как УШМ. Форсунка соединяется с устройством посредством специальной шпильки, и начинает вращаться с помощью ремня от шкива, прикрепленного к валу ведущей звездочки. Таким образом, устройство устанавливается вместо шины пилы. Важно правильно подобрать диаметр окружности насадки, для этого нужно предварительно изучить инструкцию бензопилы «Дружба» или другого оборудования, используемого для изготовления полезного приспособления.

Важно! Специалисты предупреждают, что не во все модели можно установить переходник под плинтуса.

Кородер — одна из самых популярных насадок для бензопил

Еще одна распространенная среди пользователей насадка — корорез, используемый для срезания коры с деревьев. Также насадка пользуется популярностью у плотников, ведь с ее помощью легко очистить необработанный лес от коры, сучков и наростов. Некоторые используют насадку для создания продольных или поперечных канавок на балке. По сути, есть два типа мусорщиков:

Барабаны. Основная область применения — снятие коры, второе название — окариватор.

Дисководы. Их используют для создания разного рода углублений.

В продаже есть несколько насадок, отличающихся шириной захвата, чаще это 80 и 100 мм. В случае тупых ножей есть возможность вторичной заточки. Если ножи совсем вышли из строя, лучше приобрести новый комплект производителя. Сама насадка представляет собой фрезу или барабан, закрепленный в подшипниковом узле. Приведение в действие осуществляется посредством ременной передачи, а скорость вращения регулируется нажатием на рукоятку акселератора. На скорость влияет и диаметр шкива: чем он больше, тем выше скорость. В комплекте идут шпильки для установки насадки.

Как сделать лебедку и бензопилу своими руками

Самоделки с «Урала» часто помогают в строительстве. Так, при возведении построек из цельного леса необходимо распускать бревна на брус. Бензопила «Урал» дает возможность выполнить это действие максимально быстро, аккуратно, сохраняя точность реза. Основное преимущество в том, что нет необходимости выполнять какие-либо сложные переделки. Устройство просто необходимо надежно зафиксировать в самодельном каркасе, который можно сделать из металлических уголков или профильных труб. Затем на подготовленные направляющие укладывается бревно для обработки.

Схема изготовления бензопилы своими руками

Вам не придется создавать чертежи бензопилы своими руками, т.к. в сети доступно большое количество идей, подходящих даже человеку без опыта .

Безопасность использования конструкции обеспечивается тем, что вам не нужно перемещать бревно самостоятельно. Для этого служит каретка с пилой, которую в зависимости от толщины бревна закрепляют на необходимой высоте. После включения рамка движется точно, а срез остается аккуратным и получается ровным. Эксплуатировать устройство можно не только для цельного бруса, но и для распиловки досок, с целью заготовки дров.

Интересно! Нужно быть готовым к тому, что при работе будет образовываться большое количество опилок, так как для пиления используется цепь значительной толщины.

Хорошим помощником при строительстве будет и самодельная лебедка, ведь с ее помощью будет легко поднимать грузы на высоту, перемещать спиленное дерево. Кроме того, с помощью лебедки можно будет вытащить застрявший автомобиль или вытащить лодку из воды на берег. Эффективность работы будет зависеть от передаточного числа коробки передач, в некоторых моделях показатель может достигать 1,5 т.

Бензопила позволит легко и быстро превратить бревна в брусок

Чтобы устройство было удобным в использовании, потребуется изготовить прочный каркас с помощью сварочных работ. Двигатель, редуктор и барабан с тормозной системой должны быть прочно закреплены на раме. Для крепления рамки на корпусе должны быть предусмотрены отверстия и проушины, через которые устройство можно будет установить на любую поверхность.

Как сделать газонокосилку из подручных средств

Чтобы быстрее справиться с высокой травой или привести газон в порядок, газонокосилка обязательно должна присутствовать среди инструментов владельца. Вы можете приобрести обычный заводской вариант техники, удобный в использовании, но имейте в виду, что цена газонокосилки будет значительной. Самодельная бензопила «Дружба» своими руками обойдется в полтора раза дешевле заводского устройства, а мощности хватит для стандартного бытового использования.

Независимо от выбранного типа конструкции триммер будет состоять из привода, рамы, системы управления и ножей. Для удобства эксплуатации устройство дополнительно оснащено колесами, ножками, ручками и защитным кожухом, в который собирается скошенная трава. Процесс изготовления газонокосилки начинается с создания рамы удобного размера, чаще всего из металлических уголков. Оптимальный размер 25×25 см. В целом ход работ по изготовлению оборудования выглядит так:

С помощью болтов к готовой раме крепятся железные ручки, а по бокам крепятся колеса.

Предварительно изучив характеристики бензопилы Урал или любой другой модели, с устройства снимают ручку и шину.

С помощью шпилек с гайками остальное оборудование крепится к основанию. Делать это нужно так, чтобы вал редуктора, развернутый на 90, смотрел вниз.

На следующем этапе необходимо будет удлинить трос газа, а из двух трубок сделать выдвижной вал, соединенный с коробкой передач.

Газонокосилка, сделанная из бензопилы, будет стоить значительно дешевле покупной

Полезный совет! Некоторые изготавливают ножи для создания газонокосилки самостоятельно, например, из деталей ручной пилы. Гораздо проще приобрести готовое изделие, которое затем соединяется с валом при помощи болтов или сварочного аппарата.

В качестве колес используются элементы от старых детских колясок или тачек. Если для изготовления использовать несколько труб разного диаметра, можно будет изготовить устройство с телескопической системой работы, способной изменять длину.

Это особенно важно, если аппаратом часто пользуются люди разной комплекции. Также создание телескопического вала поможет регулировать высоту травы после прохождения газонокосилки. Чтобы устройство дольше прослужило, не вышло из строя после встречи с твердыми камнями и качественно боролось с мелким кустарником, его следует оснастить ножами из качественной стали. Для удобства использования косилку советуют дополнительно оснастить травосборником, чтобы не приходилось собирать остатки скошенной травы.

Мотоциклетный культиватор, снегоочиститель, ледобур и бур своими руками

Мотор от бензопилы также отлично подойдет для создания мотокультиватора, предназначенного для вспашки целины (для легких почв). Для работы с плотными и влажными почвами мощности и крутящего момента двигателя, скорее всего, будет недостаточно, но для рыхления поверхностного слоя и удаления оставшихся корней сорняков культиватора с бензопилы будет достаточно. Основной частью устройства является вращающаяся фреза, за счет которой происходит перемещение техники на площадке.

Чертеж снегоочистителя, сделанного своими руками с помощью бензопилы

Если у культиватора заменить вал с лемехами на шнековый, а также оснастить конструкцию ограждающим устройством и трубой для отбрасывания снега, то культиватор поворачивается в снегоочиститель. Мотора от любой пилы мощностью 3-5 лошадиных сил будет более чем достаточно для уборки рыхлого снега на участке. Важно лишь выполнить удобный винтовой механизм. Для этой цели чаще всего используют лопасти из толстой резины. В качестве устройства забора подходят детали из оцинкованной стали. Сброс снега легко осуществить, установив пластиковую трубу большого диаметра.

Бурение льда или мерзлого грунта ручным инструментом – довольно долгое и физически сложное занятие. Создание мотоциклетной кобуры своими руками значительно упростит эту задачу. В этом случае помимо мотора необходимо наличие редуктора, регулирующего количество оборотов в минуту, ведь устройству не нужно такое сильное вращение, как бензопиле.

Полезный совет! Если знаний о работе редуктора недостаточно, можно обратиться за помощью к инженеру, который поможет подобрать нужный механизм. Необходимый тип устройства выбирается в зависимости от характеристик мотора.

Для создания мотоцикла или ледобура своими руками первым делом необходимо изготовить надежный корпус, представляющий собой усеченную пирамиду, состоящую из двух прямоугольников разного размера. Вам понадобится болгарка, сварочный аппарат и металлические трубы. Именно внутри этой рамы будет установлен редуктор, соответственно размеры корпуса будут напрямую зависеть от размеров редуктора.

Бензопила-дрель станет незаменимой помощницей в хозяйстве

Для надежности специалисты рекомендуют в качестве винта брать деталь от хорошей мотобура из прочной стали, ведь некачественный материал не выдержит больших нагрузок. Еще одним важным вопросом является надежное крепление бура, которое можно осуществить при помощи обычной трубы, закрепленной с двух сторон дюбелями или шпильками. Такой способ крепления позволит вам менять сверла или использовать для работы другие приспособления.

Самодельные бензопилы: подвесной мотор и другие средства передвижения

Подвесные моторы от бензопил впервые были использованы во время Второй мировой войны в Юго-Восточной Азии, ведь сами пилы стоили в разы дешевле моторов. Сначала для крепления вала использовались бамбуковые палочки, которые по мере износа заменялись новыми. Для того чтобы сделать самодельную бензопилу «Штиль», нужно снять шину с устройства, а на ее место установить либо готовый лодочный винт, либо самодельный. Для выполнения крепления потребуется приобрести специальный переходник.

Затем к задней части плавательного средства крепится самодельный мотор для лодки-бензопилы так, чтобы винт погружался в воду под определенным углом. В некоторых случаях вместо переходника используется редуктор. По большому счету такая самодельная конструкция считается экономичным вариантом, позволяющим ускорить передвижение по водной глади, что особенно актуально для рыбаков или охотников. Мотор обеспечивает хороший ход для небольшой лодки и при этом экономичен.

Самодельный лодочный мотор из бензопилы может сделать даже новичок

Полезный совет! Не все модели пил рассчитаны на долгую и непрерывную работу. Поэтому важно следить за степенью нагрева прибора и вовремя выключать его, чтобы дать ему остыть.

Особенности конструкции снегоходов и снегоходов

Снегоход с бензопилой считается одним из самых сложных самодельных устройств, т. к. для его изготовления потребуется большое количество дополнительных деталей, в том числе:

• рама;
• кузов;
• гусеницы и передние лыжи;
• колесо;
• управление, состоящее из рукоятки и муфты.

Артикул по теме:

Станок для заточки цепи бензопилы: надежный помощник домашнего мастера

Устройство, принцип действия и характеристики. Особенности ручных и электрифицированных инструментов. Обзор лучших моделей.

Есть еще одна трудность. Чтобы снегоход двигался, его нужно оснастить подвеской и трансмиссией, поэтому справиться с такой работой новичку будет непросто.

Создание снегохода из бензопилы своими руками начинается с несущей рамы, представляющей собой стальной профиль размером 20х20 или 20х30 см. За амортизацию задней подвески отвечает качающийся рычаг, а за переднюю – рулевая вилка мотоциклетного типа.

Чтобы сделать из бензопилы снегоход, потребуется приобрести множество дополнительных деталей

Это интересно! Более сложная конструкция состоит из двух лыж, рулем можно будет не только поворачивать ось, но и дергать рычаги рулевой трапеции. Несмотря на то, что этот способ технически сложнее, он обеспечивает более удобное управление.

Дополнительно ратрак с мотором своими руками дополняется центробежным сцеплением с клиновидным ремнем и цепью. Для усиления тягового усилия к валу гусеницы прикреплена шестерня, диаметр которой превышает приводную часть вала бензопилы. Для нормальной работы самодельного устройства требуется взять мотор мощностью не менее десяти лошадиных сил.

Более простой вариант – летательный аппарат, который имеет аналогичный способ использования, но представляет собой винтовой летательный аппарат, движущийся по снегу. Из-за упрощенной конструкции сани не обладают большой грузоподъемностью, проходимостью и устойчивостью. Основными преимуществами являются простота конструкции и простота изготовления. Вращающийся винт, установленный за спиной водителя, должен быть закрыт защитным кожухом из мелкой сетки. Управление осуществляется поворотом лыж, рычагом газа и тормозом. Оптимальной мощностью мотора считается 5-6 лошадиных сил.

Как сделать мопед из бензопилы или велосипед с мотором

Самодельный мопед из бензопилы вряд ли сравнится с промышленным вариантом устройства, но как некая взрослая игрушка вполне сойдет . По большому счету аппарат представляет собой не мопед, а велосипед с двигателем от бензопилы. Это связано с тем, что чаще всего используется старая рама от этого автомобиля.

Мопед с бензопилой сможет разогнаться до 30 км/ч

Это интересно! Более продвинутые мастера не берут готовую раму от старого велосипеда, а самостоятельно изготавливают для этой цели сварную конструкцию из металлических труб или квадратного профиля. А вот основные узлы, в том числе и подшипники, предпочитают использовать заводские.

Перед тем, как поставить двигатель от бензопилы на велосипед, следует позаботиться о наличии запчастей, таких как:

• рама;
двигатель
• с бензобаком;
коробка передач
• с передаточным числом 18:1;
амортизаторы
• ;
• тормоза.

Любой мотор на велосипеде от бензопилы необходимо дополнить редуктором, чтобы можно было регулировать вращение колес. Иногда вместо редуктора используются зубчатые пары, соединенные цепью от велосипеда. Если брать за основу горный вариант байка, то здесь больше подойдет коробка передач с передаточным числом 1:15 или 1:20, дополненная вариатором. Главное преимущество горного велосипеда с мотором-бензопилой в том, что, в отличие от обычного устройства, он сможет разогнаться до 30 км/ч.

Еще одним простым в исполнении транспортным средством считается тележка с бензопилой, напоминающая упрощенную модель автомобиля, которая используется в основном для кольцевых гонок. Устройство лишено цельного корпуса, в нем нет амортизаторов. Минимальное количество деталей позволяет облегчить конструкцию и обеспечить ему большую скорость передвижения.

Для велосипеда понадобится не только двигатель от бензопилы, но и редуктор

Раму чаще всего варят самостоятельно из металлического профиля, а в качестве донора колеса используют старые тележки. В качестве привода на заднюю ось используется велосипедная цепь, также понадобится рулевая трапеция. Для сборки корпуса понадобится сварочный аппарат. Некоторые считают сделанный своими руками карт детской машиной с бензиновым двигателем, но нужно учитывать, что транспортное средство способно развивать приличную скорость.

Какие еще самодельные бензопилы можно сделать

Мотор от бензопилы можно использовать для самостоятельного передвижения практически любого транспортного средства. Так, вы можете оснастить детский или взрослый самокат приводом, который сможет разогнаться до скорости 10-15 км/ч. Основными преимуществами использования скутера являются высокая маневренность и отсутствие необходимости в большом пространстве для хранения. Тем более, что для изготовления вам не придется разбирать бензопилу на части. Вам нужно будет снять только шину и пильную цепь, которая заменяет велосипедную цепь и служит частью, передающей крутящий момент на заднее колесо.

Помимо изготовления транспортных средств, используя некоторые детали пилы, можно создать небольшую мобильную электростанцию, достигающую мощности 5 кВт. Для создания генератора бензопилы потребуется двигатель, стальная рама, электрораспределительная коробка с подключенными розетками, а также редуктор, с помощью которого крутящий момент будет поступать на вал генератора.

Довольно часто в своей работе куют цепи от бензопил

Среди кованых популярны некоторые самодельные цепи для бензопил, например, некоторые создают цельные ножи. Для этого цепь делят на куски, из которых затем сваривают основания лопаток путем накаливания их до 850°С.
