Самодельная муфельная печь своими руками: поэтапный процесс создания + видео

alexxlab | 17.02.2023 | 0 | Разное

Сделать самому муфельную печь » Самоделки Своими Руками – Сделай Сам (чертежи, руководства)

Термообработка стальных деталей (отжиг, закалка и отпуск) возможна только при наличии горна или муфельной печи. Муфельная печь своими руками как нельзя лучше позволяет термически обработать любые металлические детали, а также изготавливать инструмент, детали к самодельным конструкциям и т. п.

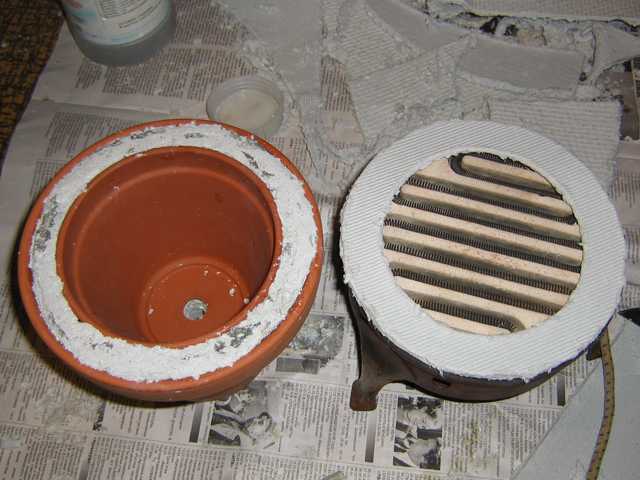

Основу небольшой самодельной муфельной печи составляет круглая керамика от обычной электрической плитки. Самодельную муфельную печь оснащают спиралью, сделанной из проволоки марки ОХ27Ю5А или ОХ23Ю5А. Длина проволоки для спирали 16 м, диаметр проволоки 0,75 мм. При этом муфельная печь своими руками будет иметь мощность около 1,2 кВт. Еще можно сделать намного проще. Например взяв обычную электрическую бытовую печь и сделать колпак.

Изделия из сырой глины станут долговечными, если их обжечь. Для этого нужна печь с температурой до 950° С. Сегодня мы расскажем, как из бытовой электрической плитки сделать муфельную печь своими руками.

К слову сказать, ее можно применять не только для обжига керамики, а и для термической обработки стальных изделий, инструмента, плавки многих металлов и сплавов.

Посмотрите на рисунок. На плитке донышком кверху установлен цилиндрический колпак. Он-то и образует рабочую камеру. Колпак показан в сечении, поэтому хорошо видны слои, из которых он составляется. Внутренний слой образует глубокая чашка из огнеупорной глины (шамота). Глину вы можете достать в небольших котельных, где она используется для обмазки котлов. Чашка изготавливается в картонной форме, пропитанной изнутри парафином или стеарином, чтобы форма не прилипала. Толщина глиняного слоя до 10 мм.

Когда глина подсохнет, она сама легко отстанет от стенки формы. Готовая чашка должна плотно становиться на электрическую плитку. Чтобы не было щелей, нижнюю кромку обработайте напильником или ножом, а потом наждачной бумагой.

Наружный слой колпака образует защитный кожух. Цилиндрическую оболочку и крышку вырежьте из стального листа толщиной 0,5—0,8 мм.

На цилиндре снизу следует предусмотреть язычки — ими чашка будет опираться на плитку. Крышка закрепляется на цилиндре тремя винтами и гайками. В крышке надо просверлить несколько небольших отверстий для выхода влаги. Для большей надежности крепления установите на П – образную распорную пластину. Нижними концами она упирается в керамическую чашку, а горизонтальной полкой — в крышку кожуха. Все оставшееся пространство между чашкой и кожухом надо плотно заполнить асбестовой крошкой. Для удобства в работе муфельная печь своими руками должна иметь глазок с закрывающейся шторкой. Отверстие образует трубочка из огнеупорной глины диаметром 15—20 мм. На кожухе остается сделать две ручки из проволоки диаметром 5—6 мм.

Чтобы придать чашке необходимую термическую прочность, ее надо обжечь. Установите колпак на электрическую плитку.

Внимание! Все дальнейшие работы с включенной плиткой требуют соблюдения техники безопасности. Плитка должна стоять на толстом асбестоцементном основании или нескольких кафельных плитках. Если такого основания не подберете, электроплитку установите на стальном листе, опирающемся на стол керамическими роликами. Зазор между столом и листом должен быть не менее 20 мм. Вот теперь можно приступать к обжигу чашки. На короткое время (до разогрева спирали) включите плитку в сеть, а потом выключите. Повторяйте эту операцию в течение двух часов. Включите плитку на более длительное время (около трех часов). В процессе обжига чашку может немного покоробить, и тогда образуются щели. Во время обжига щели заложите асбестовым шнуром. Когда внутренняя поверхность шамотной чашки разогреется до 950° С, то есть станет ярко-оранжевого цвета (контроль ведется через глазок), обжиг завершается. Выключите плитку. После того как кожух остынет, выявленные щели следует устранить напильником. Муфельная печь своими руками готова.

А теперь коротко расскажем, как изготовляются керамические изделия. Глину, которую вы принесли с карьера, протрите через мелкую металлическую сетку. Затем добавьте воды и тщательно перемешайте. Раствор оставьте отстаиваться на несколько дней. Эта процедура нужна для того, чтобы все твердые включения осели на дно. Только тогда состав глины станет однородным. Воду слейте, а глину надо старательно размять руками на фанерном листе до получения однородного по вязкости кома. Чтобы глина долго сохраняла свои исходные качества, ее держат в полиэтиленовом мешке.

Но вот вы вылепили из глины изделия. Глина влажная, ее надо немного подсушить. На несколько дней поставьте изделия на дно кастрюли и накройте ее бумажным листом. Такой прием предохранит изделия от появления микротрещин, которые после обжига значительно увеличатся.

После сушки поверхность изделий поправляется скребком и зачищается наждачной бумагой.

Интересен способ получения пустотелых глиняных изделий — литье в гипсовую форму. Из пластилина лепится модель-копия будущего изделия. Модель устанавливается в коробку и заливается до половины гипсом. Получится первая полуформа. После затвердевания гипса модель вынимается. Такая же операция проводится со второй полу формой. Пластилин из нее удаляется, а обе части формы соединяются. В образовавшуюся полость заливается жидкий глинистый раствор. Гипс интенсивно впитает воду. Слой глины оседает на внутреннюю поверхность формы и точно копирует ее форму. Однако модель для такой отливки должна делаться простой, иначе она не выйдет из гипсовой формы и ее придется разбить.

Готовые глиняные фигурки поставьте на электрическую плитку и накройте колпаком. В течение трех часов следует провести предварительную досушку, то есть плитка включается и, как только спираль раскаляется, выключается. И только после этого изделия обжигаются при температуре 900—950° С.

При обжиге в самодельную муфельную печь целесообразно закладывать кусочки древесного угля — выделяющийся углекислый газ предохранит спираль от окисления и увеличит срок ее службы.

После обжига изделия можно покрыть глазурью. Подойдет толченое стекло и силикатный (конторский) клей. Для приготовления стеклянного порошка изготовьте специальную ступу из массивной стальной болванки цилиндрической формы. По оси следует просверлить глухое отверстие диаметром 30—35 мм и глубиной 70—100 мм. В ступу закладывается несколько кусочков битого стекла и ударами молотка по стальному пестику стекло разбивается в порошок.

Каждое изделие предварительно покрывается тонким слоем силикатного клея, а потом обваливается в стеклянном порошке. Глазури можно придать голубой или зеленый цвет, если в стеклянный порошок добавить гуашь “Кобальт” или “Окись хрома”. Последняя операция: изделия вновь обжигают при температуре 950° С

муфельная печь, самодельная муфельная печь, муфельная печь

Муфельная печь для плавки металла своими руками: инструкция по изготовлению

Муфельная печь для расплава или закалки металлических изделий – прибор, позволяющий домашнему мастеру выполнить определенную работу. Простой агрегат, способный работать на разных видах топлива, для самостоятельного изготовления достаточно обладать навыками выполнения слесарных и электросварочных работ.

Свернуть

• Устройство и схема
• Материалы и элементы для работы
• Необходимые инструменты
• Пошаговая инструкция по изготовлению
• Изготовление конструкции муфеля
• Готовим и устанавливаем нагревательную спираль
• Работы по установке в муфель газовой горелки
• org/ListItem”>Финальные работы
• Правила эксплуатации
• Вывод

Устройство и схема

Устройство муфельной печи для плавки металла состоит из:

• в большинстве случаев стального корпуса. Для домашнего использования лучше выполнить его из жаростойкого металла или нержавейки. Но можно использовать конструкционную сталь. Толщина листа 1,5-2 мм;
• слоя внутренней теплоизоляции. Для домашних печей используют шамотный кирпич или другой теплоизоляционный материал, выдерживающий температуры нагрева до 1000⁰ – 1200⁰;
• стальной корпус можно обложить наружным слоем керамических плиток или огнеупорным кирпичом;
• электрических или газовых нагревательных элементов. Газовые горелки лучше приобретать в специализированных магазинах. Электрическая печь может оснащаться самодельными спиралями из нихрома или фехраля.
  Толщина проволоки – 1 мм. Фехралевая проволока дешевле, но она уступает нихрому по уровню сопротивлению воздействия агрессивной среды и долговечности спирали;
• системой автоматического или ручного управления работой техники. Установив тепловые датчики вы сможете легко управлять температурным режимом и временем поддержания заданной температуры.

к содержанию ↑

Материалы и элементы для работы

Муфельная печь для плавки алюминия своими руками или закаливания стальных деталей – для производства подготавливаем полный набор материалов. Нам потребуется:

• шамотный кирпич;
• теплоизоляция;
• листовой металл или любой подручный материал. Если есть старый сейф с внутренним слоем песка, значит вам повезло. Такая печь прослужит долгий срок и позволит сэкономить на наружном слое теплоизоляции;
• огнеупорная глина, песок или готовая смесь для кладки кирпича. Для заделывания щелей и пустот можно приобрести огнестойкий герметик или использовать раствор;
• электрический кабель, керамические изоляторы, автомат для подключения в щитке.

к содержанию ↑

Необходимые инструменты

Инструмент должен быть исправным:

• инструмент электрика;
• инструмент каменщика, шпатель;
• сварочный аппарат и средства защиты сварщика;
• сварочные электроды для сваривания конструкционной стали;
• болгарка с защитными очками;
• зачистной и отрезные диски;
• электродрель с набором сверел.

к содержанию ↑

Пошаговая инструкция по изготовлению

Муфельная печь для плавки металла своими руками – для такого прибора лучший вид топлива электричество. С его помощью можно разогреть металл до температуры плавления. Разберем подробно этапы проведения работ по самостоятельному изготовлению нагревательного агрегата.

к содержанию ↑

Изготовление конструкции муфеля

В зависимости от материала и конфигурации корпуса начинаем делать отсек для нагрева металла. Можно сделать печь и без стального каркаса, но тогда потребуется уложить печь в слой теплоизоляции. Используем материалы, способные выдерживать высокие температуры. Но лучше сделать коробку из листового металла или из старой бочки или даже холодильника. Этапы работ:

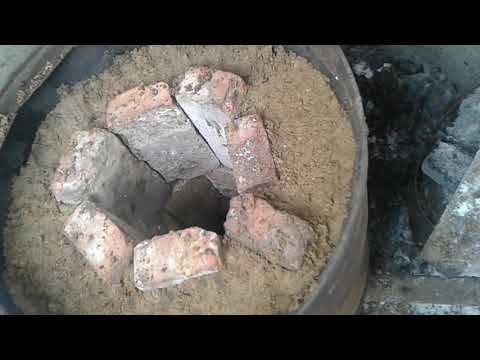

1. Начинаем готовить блоки для обкладки огнеупорной камеры. Для небольшой камеры понадобится 7 шамотных больших кирпичей. С их помощью можно соорудить прямоугольную или цилиндрическую камеры нагрева и закаливания металла. Если требуется соорудить круглый отсек, понадобится болгаркой вырезать трапециевидные заготовки и предварительно укладывать их в конструкцию, намечая каждую деталь.
2. Подрезав грани, устанавливаем детали на ровную поверхность и несильно стягиваем их проволокой. Проверяем плотность прилегания граней блоков и отсутствие больших зазоров. Если нужно подрезаем блоки и снова собираем всю конструкцию на проволоке.
3. Обеспечив плотность прилегания деталей, выкладываем их в ровный ряд и длиной линейкой размечаем пазы для укладки нагревательных элементов печи – спиралей из нихромовой проволоки. В зависимости от диаметра самодельной или покупной спирали размечаем ряды так, чтобы они не соприкасались между собой. Если это произойдет – это грозит коротким замыканием и сработкой автомата и это в лучшем случае. Минимальный зазор – 20-30 мм.
4. Канавки выбираем дрелью с шарошкой или сверлом или болгаркой. Борозды лучше сделать под небольшим уклоном вниз, чтобы спирали не могли выпасть. Работа кропотливая и требует внимательности, не торопимся.
5. После проверки точности пропилов и исправления, неточных мест стыковки пазов переходим к сборке муфельной конструкции. Закрепляем блоки с помощью термостойкого клея или раствора. Самодельную смесь готовим из равных частей шамотной глины и просеянного кварцевого песка.

Для изготовления муфеля, небольшого по габаритам, можно использовать простую глину. Для этого выполняем несколько дополнительных операций:

1. Из картона или тонкого пластика делаем опалубку для заливки жидкого раствора глины, либо можно использовать обрезанную бочку. Учитываем толщину стенок и размеры корпуса печи.
2. Замачиваем раствор на 2-3 дня, чтобы он растворился и разбух. Такая смесь становится пластичной.
3. После этого заливаем в опалубку раствор. Толщина стенок – 50-70 мм. Обязательно уплотняем и протыкаем его тонким стержнем для удаления пузырей воздуха и монолитности конструкции.
4. Оставляем деталь до полного засыхания глины. Делаем пазы для укладки спиралей или отверстия для установки газовых горелок и вывода проводов.
5. Готовый глиняный муфель обязательно закаляем в печи и только после этого устанавливаем в корпус.

Такая монолитная обожженная конструкция будет прочной и не уступит по характеристикам муфелю из шамотного кирпича.

к содержанию ↑

Готовим и устанавливаем нагревательную спираль

Спираль можно приобрести в магазине или намотать самостоятельно (толщина проволоки нужна – 1,2 мм.):

• Понадобится запас проволоки из нихрома или другого сплава и простой пруток, подходящего сечения. Зажимаем конец прутка и проволоки в тисках и начинаем плотно наматывать спираль.

• Витки можно укладывать вплотную, но без перехлестов. После намотки спираль немного растягиваем по длине, чтобы между витками был определенный зазор.

Далее:

1. Готовые спиральки укладываем в подготовленные пазы в корпусе муфеля и фиксируем скобками из нихрома. Устанавливая скобки, следим, чтобы они не перемкнули виточки между собой. Для крепления еще используют раствор для кладки кирпича из глины и песка. Этот материал не проводит электрический ток.
2. Рассчитанные по мощности спирали обеспечат высокую температуру в печи. Для увеличения производительности и экономии электроэнергии советуем сделать несколько нагревательных контуров, которые можно включать отдельно. Так мы сможем поддерживать необходимую температуру в начале обжига металла и постепенно доводить ее до максимальной.
3. В местах выхода из корпуса закрываем проволоку керамическими предохранителями, а сразу после выхода подключаем медный электрический кабель большого сечения. Заводим кабель в электрический щиток и подключаем его к отдельному автомату. Печь должна быть надежно защищена от токов короткого замыкания, для защиты обязательно заземляем ее и подключаем к отдельному УЗО.

Важно! Для домашней печи лучше использовать нихром. Этот материал способен выдерживать высокую температуру и длительное нахождение в агрессивной среде. Минимальное сечение витков спирали – 1 мм.

Для нагрева деталей можно использовать газовые горелки.

к содержанию ↑

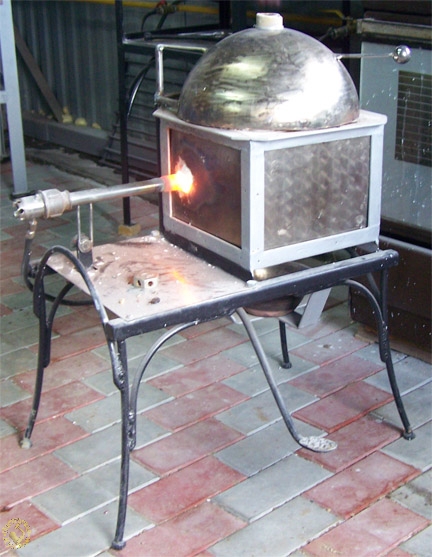

Работы по установке в муфель газовой горелки

Газовый нагревательный элемент лучше приобрести в магазине, хотя народные умельцы могут выполнить эту работу своими руками. Но советуем подумать о безопасности и отправиться в специализированный магазин.

Если вы обладаете опытом изготовления аналогов, такую конструкцию делаем по определенной схеме:

• для изготовления корпуса горелки подготовим отрезок стальной, лучше медной трубки. Диаметр 8-10 мм. Длина заготовки – 150 мм;
• возле одного конца сверлим сквозное отверстие для соединения с газовой трубой или шлангом;
• на боковой стенке размечаем и сверлим несколько отверстий. Отверстие делаем только с одной стороны. Эти отверстия служат для поджигания факела;
• на обоих концах горелки нарезаем резьбы;
• посередине горелки сверлим не сквозное отверстие, оно будет служить для сброса газа;
• торцевую сторону закрываем. Накручиваем заглушку. Ко 2 стороне подсоединяем шланг от газового баллона.

Горелка устанавливается с помощью хомутов. Не забываем установить на подводящем шланге клапана, защищающего от обратного удара.

к содержанию ↑

Финальные работы

Муфельная печь – горн своими руками почти готова. Остается собрать все детали в единую конструкцию. Полость между муфельным устройством и корпусом заполняем свободное пространство утеплителем.

Если нужна печь для плавления небольшого количества металлов, на верхней детали делаем небольшой вырез по габаритам тигля и ужесточаем края прутком или уголками. Теперь после включения печи в работу можно устанавливать тигель с медью или алюминием и расплавлять металл.

После окончания всех работ проверяем правильность сборки и включаем прибор в сеть переменного тока. Сначала печь будет сильно дымить, не пугайтесь – это выгорает смазка, краска или грязь. После первого включения дыма станет значительно меньше.

к содержанию ↑

Правила эксплуатации

Электрические или газовые печи для расплавления материалов или закаливания деталей – приборы повышенной опасности.

Перед началом работ обязательно проверяем надежность подключения к газовой сети или изоляцию проводов и состояние спиралей. В помещении необходимо обеспечить надежную систему вентиляции.

Печь устанавливаем на теплоизоляционную подставку. Лучше взять несколько шамотных кирпичей и склеить их жаростойким клеем.

Не рекомендуем работать в такой одежде, как на фото:

Только спецодежда сможет защитить вас от ожогов при работе с расплавленным металлом. Только спилковые перчатки соответствуют правилам охраны труда. Одежда из плотного материала. Все участки тела должны быть закрыты, обувь из плотной кожи или заменителя. Никаких тапочек или сланцев.

к содержанию ↑

Вывод

Самодельные или промышленные печи для закаливания металла или его плавления – все эти конструкции должны обеспечивать безопасность и комфортность в работе с нагревательными приборами. Сделать конструкцию самостоятельно несложно, справиться сможет даже новичок. Главное внимательно и ответственно выполнять все рекомендации и правила выполнения работ.
