Самодельная овощерезка для скота: Как сделать корморезку, овощерезку или измельчитель корма для скота своими руками

alexxlab | 20.08.1989 | 0 | Разное

✅ Чертежи и руководство по изготовлению измельчителя для травы своими руками

Как сделать измельчитель травы своими руками: конструкции и схемы

Чтобы почва на даче оставалась плодородной, в нее нужно самостоятельно вносить органику. Мульчирование травой, срезанной ботвой и любыми растительными отходами – один из способов содержать грядки в хорошем состоянии. Траву можно разложить на земле сразу после скашивания или предварительно закомпостировать. Чтобы зелень быстрее разлагалась, нужно ее измельчить. Нарезать растения на мелкие кусочки будет удобно с помощью специального приспособления – садового измельчителя травы, изготовленного своими руками.
Небольшой объем сырья можно измельчить с помощью ручной металлической сечки, надетой на длинный черенок. Сечка представляет собой остро заточенную треугольную пластину, самая длинная сторона которой направлена вниз.

Свежескошенную траву, сорняки, листья, ботву раскладывают на земле слоем 10-15 см и рубят на части. Опускать инструмент нужно резко. После каждого удара растительная масса разделяется на все более мелкие части.

Принцип работы любой электрической траворезки прост. Свежескошенные или сухие растения помещают в резервуар, оснащенный режущими элементами. Ножи приводятся в действие электромотором. После обработки масса существенно уменьшается в объеме и становится пригодной для использования в качестве кормовой смеси, мульчи или закладки в компостную кучу. Загрузка и выгрузка сырья из аппарата происходит вручную.

В заводских траворезках используются электродвигатели не менее 3000 оборотов в минуту. В самодельных устройствах можно использовать моторы с гораздо меньшей скоростью вращения вала. Но следует помнить, что чем выше скорость вращения, тем меньше вероятность, что трава будет не рубиться, а наматываться на ножи.

Владелец старой электродрели может собрать агрегат, в котором зелень будет измельчаться, как в блендере. На дно металлического ведра или цилиндрического бака насыпают небольшую порцию зеленой травы и включают дрель с насаженным самодельным ножом. Через одну-две минуты останется только высыпать из бака мелко нарезанную массу.

• в центре ножа, изготовленного из металлической полосы, просверливают отверстие;
• нож надевают на металлический стержень;
• конец стержня закрепляют в головке дрели;
• на свободный конец стержня накручивают гайку, чтобы нож не слетел;
• нож опускают в ведро и включают дрель на большие обороты – на низких трава будет не измельчатся, а наматываться.

Пластиковый корпус пылесоса «Тайфун» подходит для изготовления бункера траворезки. Устройство с корпусом из пылесоса работает по тому же принципу, что и предыдущие, но имеет более высокую производительность и презентабельный внешний вид. Сырье в бункер подают сверху. Готовая резка выходит через боковое отверстие. Чтобы трава не разлеталась в разные стороны, на выходное отверстие надевают защитный кожух.

Всю конструкцию размещают стационарно, закрепив на каркасе, изготовленном из металлического уголка. Основание электрического шредера должно быть максимально устойчивым – это обязательное условие сохранности двигателя. Корпус агрегата прикрепляют к металлической подставке болтами. Для дополнительной защиты электродвигателя можно обшить станину листовым металлом, прикрепляя его саморезами.

Из двух старых ножовок изготавливают пару ножей и закрепляют их на дне бункера на втулке, выточенной на токарном станке. Длина втулки 40 мм. Чтобы привести ножи в действие, потребуется электродвигатель мощностью 180 Вт, снятый со старой стиральной машины. Шкив электродвигателя закрепляют шпильками под бункером. Ножи фиксируют гайкой М32. Резьбу на втулке нарезают еще во время ее изготовления. Шкив электродвигателя обтачивают болгаркой, делая на нем площадки для фиксации втулки.

1. 1. Из полотна ножовки вырезают две прямоугольные пластины.
2. 2. В центре каждой пластины пробивают квадратное отверстие.
3. 3. Ножи затачивают на станке.

Диаметр отверстия подбирают таким образом, чтобы нож плотно садился на вал электродвигателя. Ширина ножа зависит от жесткости и толщины полотна.

Данный аппарат представляет собой устройство «три в одном». Он позволяет измельчать любые растительные отходы (кроме толстых веток), дробить зерно, нарезать корнеплоды. Свежую траву, пропущенную через аппарат, можно использовать для мульчирования или закладывать в компостную кучу. Измельченные корнеплоды, капустные кочаны и зерно скармливают сельскохозяйственным животным.

Для приведения ножей в движение потребуется болгарка мощностью 1,5 КВт. Ножи изготавливают из пильного диска по бетону, с которого обрезают лишние части, оставляя крестообразную конструкцию. Противоположные ножи слегка загибают – одну пару вверх, другую вниз.

На корпусе болгарки закрепляют неглубокий сварной кожух, в боковой части которого есть выходное отверстие. На кожух надевают прочное полипропиленовое ведро (можно использовать емкость от водоэмульсионной краски).

Чтобы получить измельченную растительную массу, полипропиленовое ведро доверху заполняют сырьем и закрывают крышкой. На выходное отверстие надевают мешок, в который будет сыпаться силос или дробленое зерно. Затем включают болгарку. Если в крышке ведра проделать отверстие, процесс можно сделать непрерывным – подавать сверху порции сырья, которые после измельчения будут высыпаться в подставленный мешок. Весь процесс похож на измельчение мяса в мясорубке, только ножи вращаются не в вертикальной, а в горизонтальной плоскости.

Схема работы аппарата:

• несколько острых ножей закрепляются на дне металлической емкости;
• вращаясь, ножи измельчают любой растительный мусор;
• отработанный материал выходит через боковое отверстие.

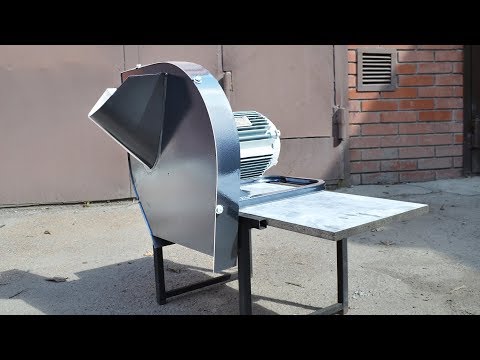

Кормоизмельчитель из болгарки

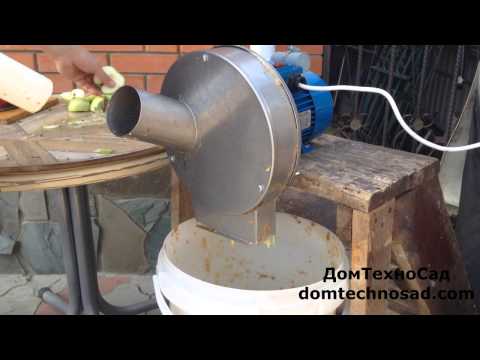

Электрическая самодельная овощерезка изготавливается с использованием двигателя от болгарки. Наиболее простой вариант — дисковая корморезка с вертикальной подачей сырья.

Мощности машины достаточно для шинковки:

• Свеклы,
• Турнепса,
• Картофеля,
• Моркови,
• Батата,
• Репы,
• Брюквы,
• Тыквы,
• Кабачков и патиссонов,
• Сельдерея,
• Редьки,
• Редиса.

Собирать измельчитель из болгарки начинают со сварки рамы из металла, толщиной не менее 5 мм.

Раму делают на ножках: минимальное расстояние от земли до мотора — 20 см. В качестве режущего элемента используется диск из прочной стали, который оснащается четырьмя ножами с зазубренными лезвиями. Ножи проще изготовить из старых ручных пил: для этого из полотна вырезают по две пластины, шириной около 50 мм. Диск устанавливается в рабочую камеру так, чтобы между краем ножа и стенкой остался зазор в 1 см. Рабочей камерой может служить большое ведро, каркас от старой стиральной машины или пылесоса, металлическая бочка. Еще один вариант — сварить камеру нужной формы из стальных листов.

Крепится режущий диск переходниками, а сразу над ним монтируется приемный бункер. Делают его из обычного ведра с выбитым днищем. В нижней части камеры прорезают выгрузное отверстие, под которым устанавливают короб для измельченных овощей. Двигатель используют от болгарки: его крепят к режущему узлу при помощи нескольких муфт, и соединяют с валом при помощи приводного ремня.

Принцип работы и устройство траворезки

Если сравнивать измельчители травы с другой сельскохозяйственной техникой, то они пользуются немалой популярностью среди огородников. Большой ассортимент продукции дает возможность как профессионалам, так и любителям приобрести технику по своим запросам и финансовым возможностям. В ассортимент входят компактные бытовые аппараты и профессиональная техника, предназначенная для обработки сырья в больших количествах. Простая траворезка включает в себя:

• Рабочий вал с ножами для резки.
• Емкость для сырья.
• Защитную оболочку.
• Электрический или бензиновый мотор, кабель и шкив с ремнем.
• Стальную раму.

Устройство работает по простому принципу: сырье укладывают в емкость с ножами, где оно перемалывается в измельченную массу. Действие аппарата сходно с работающим кухонным комбайном. Объем сырья становится меньше, что позволяет добавить ее в кормосмесь или использовать для мульчи. При небольших объемах, сырье загружают в емкость вручную.

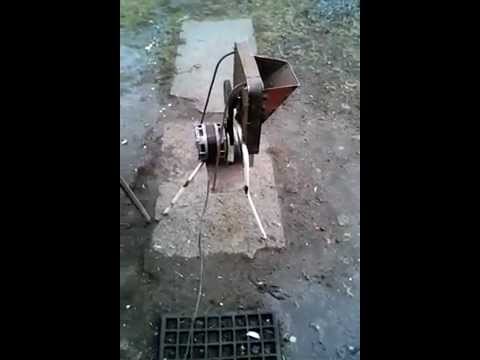

Измельчитель травы из стиральной машины

Придерживаясь конструктивных особенностей, можно изготовить траворезку из стиральной машины своими руками. Для сборки понадобzтся:

• Бак и двигатель на 180 Ватт. Такой двигатель есть в стиральной машине. Чтобы устройство могло переработать не только траву, но и крупные ветки нужен мощный двигатель. Чем его мощность больше, тем лучше.
• Дисковый нож.
• Электропровод с вилкой.
• Кнопка запуска.
• Емкость для сырья.
• Стальной уголок.
• Соединительные элементы: болты, втулки и шайбы.

Бензиновый двигатель обладает более высокой мощностью, чем двигатель от стиральной машины. Установив его в устройство, получите аппарат «три в одном», который вместе с травой и соломой сможет перерабатывать ветки толщиной свыше 5 мм.

Сбор аппарата

Вначале собираем верхний контейнер для переработки сырья. Для этого:

1. Берем и обрезаем по высоте корпус от стиральной машинки. Это создаст дополнительное удобство при эксплуатации оборудования.
2. В нижней части корпуса на одном уровне с ножками или чуть выше, проделываем отверстие (20×7 см) прямоугольной формы.
3. Чтобы трава не разлеталась в разные стороны, отверстие закрывают кожухом. Кожух делают из металлической пластины и фиксируют болтами.
4. Затем подготавливают подставку. Здесь понадобятся сварочный аппарат и металлический уголок. В зависимости от размера емкости, в которой будет находиться сырье, рассчитывают высоту подставки. Опору высокого размера изготавливают под ведро, для таза подойдет низкая подставка.
5. На валу двигателя проделывают два отверстия диаметром 7 мм. Заказывают у токаря или изготавливают на токарном станке втулку длиной около 50 мм, которую одевают на вал двигателя. Готовую деталь закрепляют шпильками с нижней стороны бака.
6. Вырезанные и заточенные ножи надевают на вал так, чтобы они не касались стенок емкости. Ножи надежно фиксируют водопроводными гайками (32 мм).
7. Сварочным аппаратом приваривают емкость с двигателем к подставке.
8. Тестером определяют пусковую и рабочую обмотку двигателя. Меньшее сопротивление показывает, что это рабочая обмотка. Правильно определив контакты, двигатель подключают к электрокабелю.
9. Подключение делается следующим образом: с одной стороны, пусковую обмотку соединяют с проводком пусковой кнопки, а с другой — подключают к рабочей обмотке и кабелю. Вторую сторону рабочей обмотки подключают к пусковой кнопке и кабелю.

После подключения подставку под устройство дополнительно обшивают стальным листом. Самодельный измельчитель травы своими руками из стиральной машины готов к работе.

Другие варианты изготовления

Для небольшого объема работ подойдет ручной инструмент — сечка. Основная часть инструмента похожа на треугольник. Для ее изготовления используют легированную сталь Насколько удобной и точной будет работа, зависит от остроты лезвия. Поэтому перед началом работ нижнюю кромку затачивают. Рубить траву станет намного легче, если инструмент дополнить длинной ручкой, которая не позволит постоянно наклоняться. Тонкий слой травы и веток укладывают на мягкую поверхность и рубят. Чтобы заточка не затупилась, нельзя проводить рубку на твердых поверхностях.

Траворезка из дрели

Конструкция из простой двухрежимной электрической дрели предназначена для небольшого объема работ. Но, несмотря на это из дрели получится хороший измельчитель травы. Конструкция состоит из табуретки, емкости для сырья, ножей, вала и подшипника с корпусом. Сборка:

• В табуретке проделывают отверстие размером 12 мм.
• Под отверстием, изнутри табурета закрепляют корпус с подшипником.
• В центре ведра проделывают аналогичное отверстие. Ведро устанавливают на табурет и фиксируют саморезами.
• Из быстрорежущей стали Р18 подготавливают нож. Нож ромбовидной формы лучше справляется со свежей травой. Его режущую кромку затачивают под углом к краям. Если лезвие округлить, то трава не будет наматываться на нож. Она будет скользить по режущей части ножа прямо на острие.
• В подшипник устанавливают вал и закрепляют на нем нож.
• С нижней стороны табурета делают подсоединение дрели. Ее подключают к хвостовику вала посредством зажимного патрона. Устройство готово, проверяем его работу.

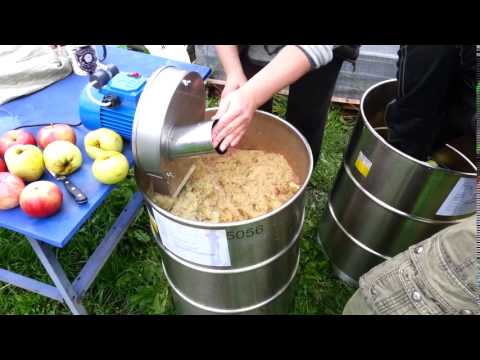

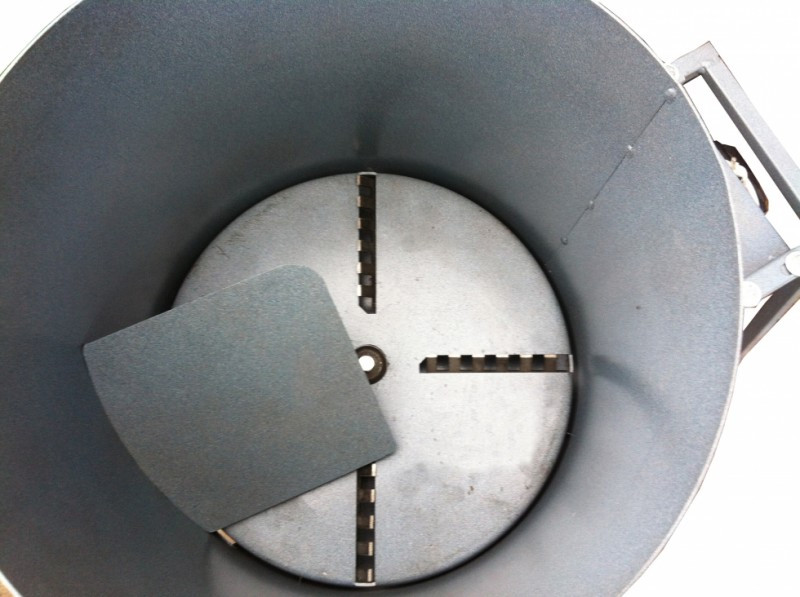

Самодельная дробилка яблок, картошки, помидоров

Самодельная дробилка
Технология сборки самодельной дробилки для идущих на корм овощей и фруктов состоит из следующих этапов:

1. Изготовление рабочей камеры – для этого подойдет любая старая выварка. По центру ее днища проделывают отверстие, а сбоку прорезают прямоугольное окошко, к которому приваривают небольшой короб.
2. Из металла толщиной 3 мм вырезают диск с диаметром на 15-20 мм меньше, чем у дна рабочей камеры.
3. По центру вырезанного диска делают отверстие.
4. Отступив от центрального отверстия и краев диска по 20-30 мм, на диске делают 4 прорези овальной формы для ножей. Угол между двумя соседними прорезями должен быть равен 900.
5. По размерам прорезей из уголка 30×30 мм делают 4 заготовки. В наружной плоскости одной из полок уголков сверлят 2 продолговатых регулировочных отверстия. Расстояние между ними замеряют и записывают.
6. Заготовки из уголков торцами полок приваривают сбоку от продолговатых прорезей. При этом регулировочные отверстия должны располагаться на внешней плоскости той полки, которая обращена непосредственно к прорези.
7. Для отведения измельченного корма из бака в приемный лоток к нижней поверхности диска также крепят две резиновые упругие полоски.
8. Из рапидного полотна изготавливают 4 ножа с односторонней заточкой. Отпустив их на огне, в них просверливают по 2 отверстие. При этом расстояние между ними равно аналогичному значению между регулировочными отверстиями на уголках.
9. Из уголка сваривают раму с ножками.
10. К раме приваривают бак.
11. Рядом с баком на раму, используя 2-3 болта, закрепляют двигатель мощностью 500-700 Вт. На вал двигателя перед его установкой на раму закрепляют шов (ведомый).
12. Из прочного стержня делают вал для диска с ножами. На одном его конце нарезается резьба, на другом – паз под шпоночное соединение.
13. Диск с ножами устанавливается на вал.
14. Вал вставляется в отверстие в дне бака.
15. На конец вала крепится второй шкив (ведущий).
16. Шкивы соединяются ремнем.
17. На торце подставки монтируется кнопка включения/выключения двигателя.
18. Двигатель подключается к кнопке и к электрической сети.
19. Чтобы исключить необходимость участия человека в процессе измельчения закладываемого в устройства сырья, к внутренней стенке его бака крепится специальная упор–планка, упираясь в которую, сырье будет быстрее измельчаться ножами диска.
20. Для предотвращения ударов электрическим током рама корморезки заземляется.

Обязательно почитайте:

Делаем бытовой гранулятор для комбикорма своими руками из мясорубки или пресса

При помощи такого устройства можно измельчать не только томаты, но даже более твердые и плотные яблоки, арбузы.

Правила эксплуатации

При работе с любым электрическим прибором следует соблюдать технику безопасности. Траворезка не исключение! Чтобы устройство не испортилось, нужно знать основные правила эксплуатации:

1. Механизм заклинит, если в устройство положить сырые ветки или траву.
2. Нельзя делать закладку сырья большим объемом. Все должно быть в меру.
3. Включенное устройство всегда должно быть под присмотром.
4. Механизм имеет колющие и режущие элементы, поэтому нельзя к устройству подпускать детей.
5. Чтобы устройство не намокло под дождем, его устанавливают под навесом.
6. Внутрь аппарата не должны попадать посторонние предметы, такие как стекло или металл.
7. Если что-то застряло внутри, аппарат отключают от сети и только потом достают застрявшую деталь.
8. Электрические провода должны быть изолированы.

Первый запуск аппарата делают очень осторожно, так как он является самым опасным.

Как сделать измельчитель травы своими руками

Каждый дачник желает иметь на своём участке красивый зелёный газон с идеальными грядками и роскошными клумбами. Чтобы получить желанный результат, необходимы не только желание, время и старания, но и специальная техника. Чтобы поддерживать почву в нормальном состоянии, многие предпочитают процедуру мульчирования травой, так как этот метод не требует особых вложений и довольно эффективно действует. Непосредственно после скашивания траву укладывают на газон, и в процессе разложения она отдаёт необходимые для удобрения вещества. Чтобы процесс разложения проходил быстрее, траву и толстые стебли рекомендуется измельчать. Для этой процедуры необходим измельчитель травы.

Что такое измельчитель травы

Владельцам собственной дачи или сада необходимо заготавливать садовый компост. Ранее траву измельчали вручную, но теперь для этого существуют электрические и бензиновые измельчители. Подобное устройство позволяет существенно сэкономить время дачнику, позволяя поместить в компостную бочку больше материала.

Если финансовое положение позволяет приобрести подобное устройство, это хорошо, так как цены на него довольно высокие. Если лишних денег у дачника не имеется, не стоит расстраиваться, так как можно изготовить машинку для измельчения травы собственноручно. Его конструкция весьма проста. В неё входят:

• двигатель;
• вал;
• диски или ножи;
• болты и гайки;
• приёмный контейнер;
• защитный кожух.

Принцип функционирования данного устройства очень напоминает кухонный комбайн. Двигатель передаёт обороты на вал с острыми ножами, перемалывающими подходящее сырьё, после чего оно пропускается через отверстие в короб.

Наиболее мощными считаются измельчители, работающие на бензине. Они могут резать не только траву, но и довольно крупные ветки. Существенным преимуществом перед электрическими измельчителями является их мобильность и независимости от электросети, что позволяет использовать бензиновые агрегаты в любой точке дачи.

Менее мощными являются так называемые электрорезки для травы. Работают они исключительно от сети, поэтому не отличаются хорошей мобильностью. Достоинствами подобных измельчителей являются их небольшой вес и маленькие габариты, которые добавляют удобства в использовании. Чтобы измельчить траву и ветки небольшого диаметра, подойдёт аппарат с мотором до 1,5 киловатт.

Важно! Мотор с такой мощностью не подойдёт для длительных нагрузок. Для продолжительных нагрузок стоит выбрать мотор до 4 киловатт.

Корморезка из болгарки

Для изготовления этой модели, вам понадобится металлическое ведро. Рекомендуется использовать вёдра из нержавеющей стали, оцинкованные могут вступить в реакцию с некоторыми видами кормов, и ваши животные получат пищевое отравление.

В стенках ведра нужно сделать отверстия, диаметром примерно 1,5 сантиметра. Края отверстий можно загнуть, как в предыдущем варианте. В днище ведра тоже пробивается небольшая дыра приблизительно 1 сантиметр в диаметре.

После этого, при помощи металлических уголков и электросварки, конструируют каркас. Пробитое ведро крепят к каркасу при помощи фланца и сальников. Должен получиться подвижный барабан, это будет основная рабочая часть корморезки. Кстати, вместо ведра можно использовать барабан от старой стиральной машины, предварительно проделав в нём отверстия.

Над барабаном устанавливают приёмный бункер для кормов. Его можно смастерить из листов металла или из ещё одного ведра, у которого нужно отрезать дно. Для того чтобы придать барабану необходимую скорость вращения, к заднему фланцу, при помощи болта, прикрепляют болгарку. Проверив надёжность соединений, можно приступать к испытаниям, простая корморезка из болгарки своими руками готова.

Кормовая масса засыпается сверху, в приёмный бункер. Под действием собственного веса. Сырьё давит на барабан, который выполняет функцию тёрки. Скорость измельчения регулируется при помощи оборотов болгарки. Чтобы измельчённая масса не вылетала беспорядочно из барабана, можно сконструировать небольшую дверцу на дверных петлях.

Стоит отметить, что вместо болгарки можно приспособить обыкновенную рукоятку. В этом случае у вас получится большая копия хозяйственной мясорубки, только вместо фарша, будет выходить измельчённый ком для вашего домашнего скота.

Перед началом работ рекомендуется заготовить чертежи. Производительность такой конструкции, будет напрямую зависеть от ваших возможностей. Если приложить определённые усилия, около 50 килограмм кормов будет выходить гарантированно.

Измельчитель травы своими руками

Так как данное устройство имеет весьма простую конструкцию, не составит большого труда сделать его собственноручно, из подручных материалов. Существует много способов изготовления измельчителя из предметов быта.

Измельчитель травы из дрели

Данное приспособление подойдёт для рубки травы маленьких объёмов. Для изготовления понадобятся дрель мощностью 1 киловатт, любой контейнер для отработанного материала (ведро, миска и т. п.), ножи, а также гайки и болты.

Самодельный измельчитель кормов из газового баллона

Чертеж корморезки из газового баллона сделать нетрудно, более того, это не обязательный элемент процесса. Главное – это точно произвести расчеты и надежно соединить все составляющие в единую конструкцию.

Измельчитель травы для домашней птицы

Любому фермеру, владеющему хозяйством, необходимо заготавливать корм для скота, перебивая траву на мелкие фракции. Большинство подобных измельчителей имеют высокую мощность и рассчитаны на большие объёмы травы. Возникает вопрос: как же можно измельчить траву для небольшого поголовья? Для этой цели можно найти и приобрести специальный измельчитель, рассчитанный на маленькие объёмы, но его цена будет очень высока. Проще и дешевле сделать траворезку способами, описанными в предыдущих разделах либо же из других подручных материалов.

Для заготовки корма из травы в небольших количествах целесообразнее использовать ручной измельчитель травы, который без проблем можно смонтировать к столу шурупами и болтами. Трава, а также небольшие сухие стебли понемногу подаются к ножу через входное направляющее отверстие. При правильной сборке нож будет плотно прижат к отверстию, что позволит измельчать траву на нужную фракцию. Когда нож полностью опускается, он упирается в деревянную планку, что позволяет разрезать траву, а также предотвратить быстрое затупление ножа.

Модель ручной траворезки

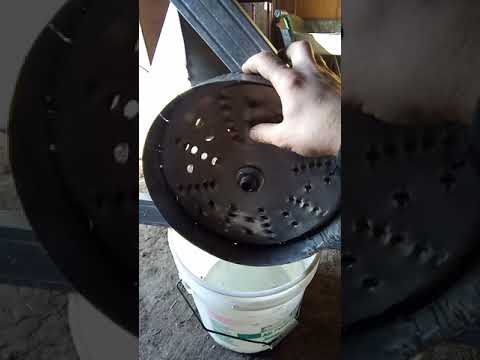

Диск для корморезки своими руками — Справочник металлиста

Измельчитель кормов — полезный для любого частного хозяйства аппарат, способный за короткое временя переработать не только зерно, но и сочные корма.

Полученную смесь можно скармливать в виде мешанок или каш, а подходят они для всех видов домашнего скота и птицы.

Корморезку можно не только купить, но и сделать самостоятельно дома.

Самодельный кормоизмельчитель

Сделать корморезку своими руками не сложно, но для этого нужно иметь весь необходимый материал и инструменты, а также чертежи и небольшой опыт работы с металлом.

Самодельная корморезка прослужит долго, а по своей мощности не будет уступать магазинным аналогам. Еще один плюс — корморезка своими руками изготовленная из подручного материала будет гораздо дешевле покупной.

К плюсам корморезок можно также отнести:

• Компактность,
• Простоту и удобность эксплуатации.

На форумах часто спрашивают: своими руками как сделать корморезку небольшую и практичную, и что для этого нужно. Самый простой вариант — корморезка из терки.

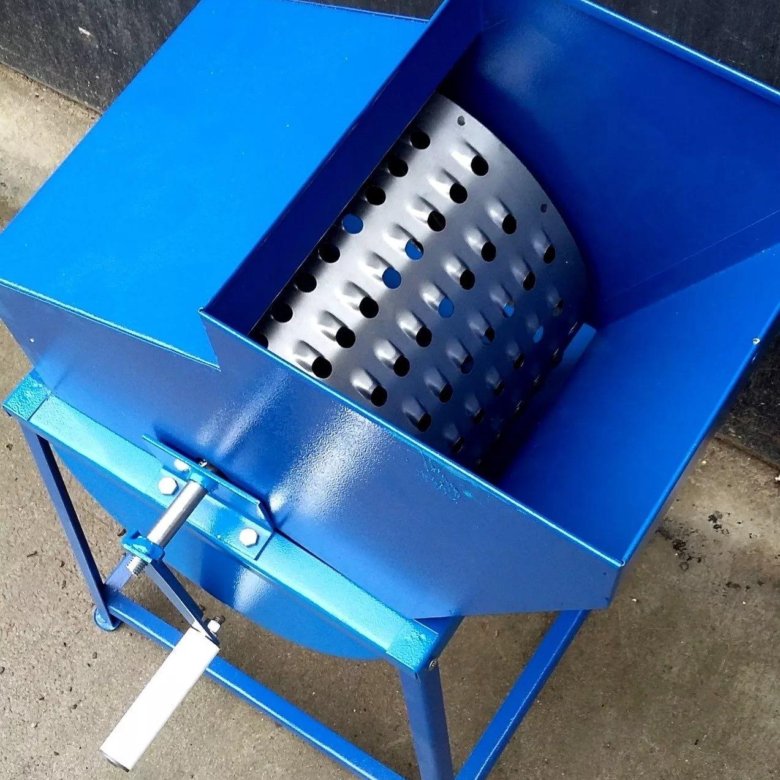

Делают ее из листа железа, в котором насверливаются отверстия, загибаются края, а сам лист после этого вставляется в деревянную раму.

Такой самодельный кормоизмельчитель можно смастерить за несколько минут, но производительность его будет довольно низкой.

Более сложный вариант корморезки — из машинки стиральной или из газового баллона.

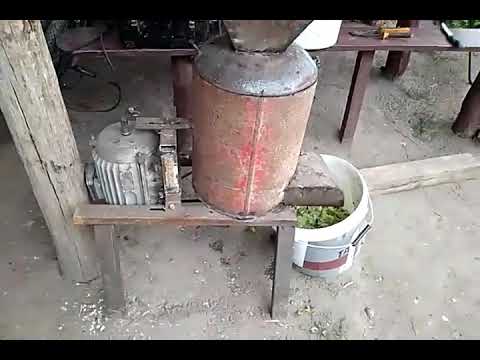

Корморезка из баллона газового

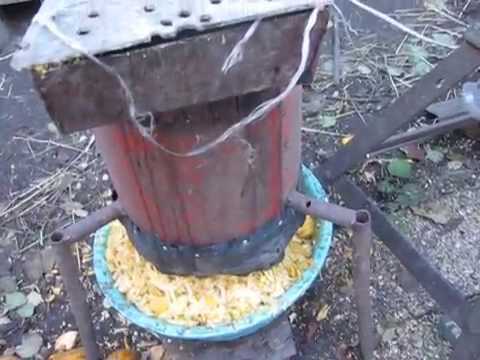

Самодельная корморезка из газового баллона довольно проста и универсальна. Для того чтобы ее сделать, нужно разрезать баллон на две части, а в днище просверлить отверстие.

По всей поверхности баллона нарезают небольшие сквозные выемки, шириной не более сантиметра. Лучше всего расположить их в виде шахматной доски. Низ выемки должен быть ровным и прямым, а верх иметь форму арки. Для этого удобнее использовать пробойник.

Можно сделать отверстия и круглыми, но тогда они будут менее эффективными.

На дно баллона крепят ось и фланец. Ось необходима для установки корпуса, и крепится подшипниками и сальниками. Для загрузки сырья используют металлический или деревянный ящик.

Прочную основу для корморезки сваривают из металлического уголка. На нее горизонтально устанавливают баллон, а поверх него — бункер для загрузки корнеплодов или овощей.

Нижняя часть бункера должно плотно примыкать к баллону, для чего ее делают овальной формы. Для большой прочности можно приварить два металлических ребра к бункеру и баллону.

Данная самодельная корморезка из баллона не имеет двигателя — аппарат работает по принципу ручной мясорубки. К оси баллона прикручивают ручку, вращение которой обеспечивает измельчение зерна. Для более эффективной работы аппарата можно смастерить деревянную толкушку. Ее роль -проталкивание сырья через выемки в баллоне.

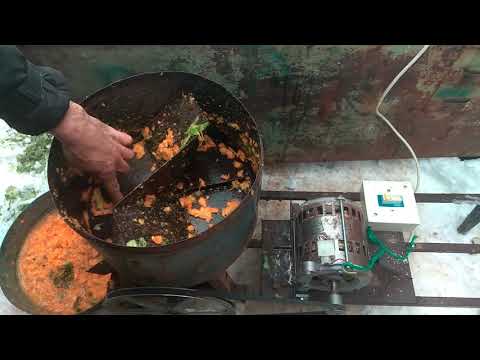

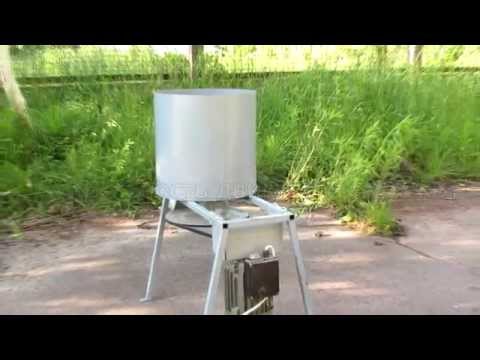

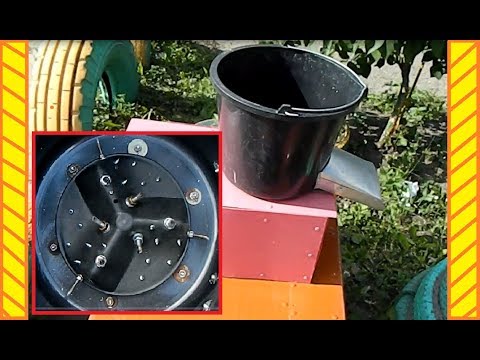

Измельчитель кормов из стиральной машинки

Более сложный вариант самодельного устройства — корморезка из стиральной машинки. Перед тем как начать изготовление, необходимо ознакомиться с чертежами и схемами. Они помогут понять особенности крепления элементов и рабочих узлов. Для изготовления используется каркас и двигатель от старой стиральной машинки.

В задней части корпуса делают вырез, достаточный для того, чтобы в нем разместился вал от мотора. К валу крепят режущие диски или ножи при помощи самых обычных болтов.

Для большей производительности рекомендуется установить два ножа: один крепится в нижней части, второй — в верхней. Роль нижнего ножа — продвижение сырья в выходной бункер и поднятия не переработанных корнеплодов.

Верхний же нож — главный измельчитель.

В нижней части рабочей камеры проделывают отверстие для выхода переработанных кормов. Под него подставляют лоток или ведро. Каркас измельчителя устанавливается на раму. Вместо рамы можно использовать и обычный стол — главное прочно прикрепить аппарат к поверхности.

Верхнюю часть корпуса рекомендуется закрыть крышкой.

Крышку можно сделать откидную, чтобы контролировать качество измельчения и досыпать новое сырье, а можно в ней проделать маленькое окошечко.

Измельчитель из стиральной машины своими руками по этому принципу изготовленный является одним из самых эффективных и простых.

Всего за час работы устройство способно перемолоть до ста килограмм овощей или корнеплодов.

Размер частичек корма идеально подходит для скармливания как молодняку, так и взрослым особям, подходит для приготовления влажных кормов, а также засушки. Аппарат способен измельчить и свежескошенную траву.

Еще один плюс: самодельный кормоизмельчитель этого типа легко переделывается в зернодробилку.

Для этого чуть ниже крышки устанавливается еще один двигатель. Его крепят на металлический уголок при помощи болтов, а на него насаживают еще один нож. Устройство способно справиться с любыми видами зерна: от мягких до самых твердых.

Как сделать корморезку, овощерезку или измельчитель корма для скота своими руками

Корморезка – простой и очень удобный агрегат, являющейся незаменимым для любого, у кого имеется большое поголовье домашнего скота и птица.

Предназначенный для измельчения различных овощей, травы и зерна, агрегат может быть не только заводского производства, но и изготовленным самостоятельно.

При этом корморезка, сделанная своими руками, по надежности и производительности может не уступать покупным аналогам. Сделать ее можно достаточно просто и быстро из практически любых подручных материалов.

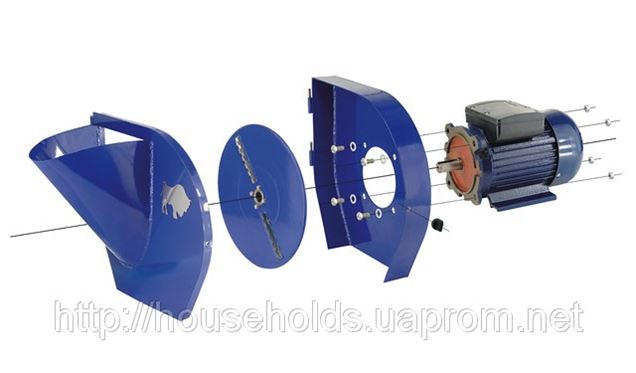

Устройство и принцип работы

Основными составляющими самодельной корморезки являются:

• Приемный лоток, или бункер, – конструктивный элемент, располагающийся над рабочей камерой (сбоку от нее) и служащий для закладки измельчаемого кормового сырья (травы, овощей, фруктов, зерна).
• Рабочая камера с вращающимся внутри нее ножом – в этой части корморезки происходит измельчение сырья острыми кромками движущихся ножей.
• Силовой агрегат (мотор) – предназначен для придания ножу–измельчителю высокой скорости вращения. В качестве него чаще всего используется электрический двигатель от какого-либо электрического прибора (стиральной машинки, соковыжималки).
• Выходной патрубок, или лоток для измельченного корма, – располагается, как правило, в нижней части рабочей камеры и служит для отведения результата работы кормоизмельчителя в подставленную под них емкость.

Однако в некоторых случаях такая конструкция из-за отсутствия материалов и необходимости быстрого изготовления упрощается, в результате чего сырье закладывают непосредственно в рабочую камеру и из нее же впоследствии высыпают измельченный корм.

Траворезка из дрели

Траворезка из дрели

Простую, но при этом достаточно производительную самодельную траворезку из такого электрического инструмента, как дрель, можно изготовить следующим образом:

1. Посередине сиденья простой деревянной табуретки проделывается отверстие диаметром 12 мм.
2. К деревянному узкому торцу деревянного бруска 20×40 мм крепится подшипниковый узел UPC 201.
3. Брусок вместе с подшипниковым узлом крепится к обратной стороне сиденья табуретки. При этом внутреннее отверстие подшипника и аналогичное просверленное в сиденье табуретки должны полностью совпадать (быть соосными).
4. На табуретке при помощи коротких саморезов закрепляют оцинкованное 12-литровое ведро с просверленным в центре его дна отверстием 12 мм.
5. Из прочного стержня диаметром 12 мм изготавливается вал для ножа траворезки. Для этого на одном его конце нарезают резьбу М12, после чего. Просунув его другим концом через отверстия в дне ведра и сиденье табуретки, запрессовывают в подшипнике. При этом длина выступающего внутри ведра стержня с резьбой должна быть не более 10-15 мм. Длину нижнего конца подбирают с учетом размера применяемой дрели: она должна быть такой, чтобы при зажатии вала в патроне установленного вертикально инструмента он упирался в пол и был устойчив.
6. Из прочной инструментальной стали вырезается ромбовидный нож длиной 10-180 мм и шириной 35-40 мм.
7. Узкие и торцы ножа подвергаются односторонней заточке.
8. Нож устанавливается на рабочий вал и фиксируется при помощи гайки.

Техника безопасности при работе с измельчителем и при его изготовлении

Так как конструкция садового измельчителя включает в себя колющие и режущие элементы, приводимые в стремительное движение мощным двигателем, во избежание травм стоит соблюдать правила безопасности при работе с ним:

• Перед началом работы необходимо защитить лицо, глаза и голову от щепок, которые в процессе измельчения могут разлетаться в разные стороны. Этот момент особенно актуален при переработке крупных веток. Для этого рекомендуется надеть специальные защитные очки, головной убор и маску. Также нужно подобрать защитные перчатки по размеру, чтобы они не спадали с рук во время погрузки сырья.
• Садовый измельчитель нужно установить на ровную поверхность, чтобы избежать его перекидывания во время рабочего процесса. Категорически запрещено работать с электрическими траворезами при дождливой и ветреной погоде.
• Подталкивать и поправлять ветки, находящиеся в воронке аппарата, можно только специальным проталкивателем, но никак не руками.
• Ветки переламывания должны быть рекомендованной толщины, что поможет избежать поломки техники.
• Перед погрузкой травы в измельчитель рекомендуется её предварительно перебрать, удалив из неё посторонние предметы (камни, металл, стёкла, пластик, и т. п.).
• Для дробления рекомендуется использовать только свежие ветви. Во избежание короткого замыкания не стоит использовать агрегаты с повреждённым проводом или розеткой, а также допускать контакта влаги с кабелем. При заправке измельчителя на бензине нельзя использовать открытый огонь возле него, а также курить.
• Перед тем как чистить прибор, нужно обязательно дождаться полной остановки всех агрегатов и отсоединить измельчитель от электропитания.

Садовый измельчитель — незаменимая и полезная вещь для садовников и фермеров, которую можно без проблем приобрести на рынках либо изготовить собственноручно. Главное, соблюдать технику безопасности и правильно обслуживать агрегат.

Источники:

https://naogorode.net/izmelchitel-travy-svoimi-rukami/ https://sotka.guru/dachnye-prisposobleniya/izmelchiteli/samodelnyy-izmelchitel-travy-iz-stiralnoy-mashiny.html https://7ogorod.ru/prochee/izmelcitel-travy.html

Виды измельчителей

Существуют различные типы кормов для скота и птицы, сочные типы кормов, зерновые и травянистые сорта. Каждая конструкция подразумевает изготовку под удобное использование и выпуск качественного продукта.

Самодельный измельчитель для зерна

Разнообразие конструкций дает возможность использовать устройство в различных сферах. Производятся ручные корморезки с механизмом треки, соломорезки, а так же ручные мельницы. Механизированные корморезки, изготовленные своими руками, при большинстве случаев оснащаются электродвигателями для максимальной производительности при домашнем хозяйстве либо производстве. Существуют универсальные устройства, способные перемалывать различные виды кормов путем замены режущего элемента.

Измельчитель сочных кормов

Сочные корма измельчаются теркой с крупными зазубринами. Когда процесс требует механизации, применяется электродвигатель, к которому крепиться ведро и терка. Корморезка изготавливается в соответствие заранее подготовленному чертежу, усиление ведра происходит зачет приваренных полосок у окантовки, шириной от 1 см. По всей площади ведра изготавливаются отверстия для дружки в желаемом порядке.

Для изготовления станины используется столик малых размеров, который устанавливается на несколько сантиметров ниже задней части. Заполнение кормом использует ящик, изготовленный своими руками, который устанавливается под углом до 40⁰ по отношению к основной емкости. В самом низу подставляют лоток для сбора готовой продукции. Низко оборотистый двигатель приводит в движение измельчитель, который расположен максимально близко к стенкам для лучшего помола.

Измельчитель зерновых

Зерновые культуры обрабатываются универсальным типом корморезок. Основным отличием является использования другого типа режущего элемента и оборотов двигателя. Наличие в конструкции сетки позволяет регулировать степень помола зерновых культур, пропускная способность контролируется открытием дверцы. Для надежной рабы используется однофазный двигатель двухскоростного типа с максимальными оборотами до 3000 в минуту.

Овощерезка Из Болгарки Своими Руками

19.12.2018 KazrabarБолгарки

Корморезка своими силами

Корморезка своими силами а возможно сделана из хоть какого подручного материала. При всем этом достаточно осязаемой будет экономия. К примеру, самодельная корморезка вам больше понравятся сделана из газового баллона или ведра, старенькой стиральной машины, болгарки и многого другого. Это сделать довольно легко, если имеется надлежащие чертежи.

Изготовка корморезки из газового баллона как еще его называют ведра

Кормоизмельчитель в домашнем хозяйстве неподменное приспособление. При помощи его конечно быстро размельчать сырье, предусмотренное для изготовления кормовых консистенций скоту и домашней птице. Размельченный корм скорее усваивается, что позволяет ускорить процесс роста домашнего хозяйства.

Иногда цена устройства, для того скот и домашнюю птицу есть вариант обеспечить высококачественным размельченным кормом, недосягаема для фермера. Увы, аналог сделают и у себя дома из подручного материала. К примеру, измельчитель кормов выполняют из газового баллона по другому ведра.

Траворезка, корморезка на дому делается из половины газового баллона, сменять который конечно крепким ведром. В начале из баллона нужно сделать две части. От какой-то из них будет нужно отрезать дно, затем на всей поверхности сделать прорезы. Необходимо быть в шахматном порядке, шириной приблизительно 10 мм. С целью предать прорезам нужной формы пригодиться пробойник, что бы нижняя часть прорезов остается ровненькой, а верхняя приобретает овальную форму. При помощи этого самодельный измельчитель кормов имеет подобающую насечку.

Оба края газового баллона следует оформить при помощи железных полосок, для крепления которых нормально подходят заклепки. Чтобы в самодельный измельчитель кормов, сделать который можно из газового баллона, было можно протянуть прутки из стали, на имеющиеся полосы нужно добавить еще две, имеющих отверстие поперечником 10 мм. Для надежной фиксации полосы рекомендуется приварить.

Выполнив данные манипуляции, конечно перебегать к работе с ручками. Для этой цели вам их будет нужно искривить. На ту часть, которая осталась ровненькой, необходимо поместить корпус с подшипниками. Заключительным шагом производства корморезки из газового баллона является сооружение подставки. Ее рекомендовано сделать из дерева. Для подставки подойдет стол из дерева, какой и будет нужно установить самодельную конструкцию из газового баллона. На стол нужно установить ящик, в который будет заложено сырье для измельчения. Понизу корморезки устанавливается емкость для размельченного сырья. Ею станет 2-ая часть газового баллона.

Корморезка из болгарки

Измельчитель кормов, траворезка вам больше понравятся изготовленна самостоятельно из болгарки. Это сделать довольно легко, имея приятный пример в форме чертей, которые как правило бывают различными. Для примера разглядеть есть вариант последующий чертеж.

Feed cutter, vegetable cutter with his hands

In this video, watch how to do Feed cutter-slicers hands. All мейд from junk yard. Thin metal sheets 2mm, 3/4 pipe fittings.

Овощерезка для подсобного хозяйства в кустарных условиях просто и удобно

Как просто сделать электро овощерезку из средств находящихся под рукой в кустарной деревенской мастерской либо на.

Корморезка из болгарки предугадывает внедрение ведра, сделанного из стали, в каком нужно сделать отверстия, поперечником 15 мм. Дно ведра также имеет отверстие, поперечник которого составляет 1 сантиметр. Далее траворезка, измельчитель кормов из болгарки комплектуется каркасом. Сделать его конечно при помощи сварки и уголков из металла. Фланц и сальники нужны если вы поставили цель сделать надежное крепление ведра и каркаса. Таким макаром электро траворезка,

измельчитель кормов приобретает подвижную часть – барабан, являющийся главным элементом самодельной конструкции.

Будущая электро траворезка, кормоизмельчитель подойдет вооружена бункером, в который помещается сырье на переработку. Сделать его конечно из ведра, из которого будет нужно изъять дно. Работа электро измельчителя кормов происходит от болгарки, крепление какой занимается осуществлено при помощи болтов к фланцу, расположенному сзади конструкции. Электро тразорезка, кормоизмельчитель работает с разной производительность, зависящая на сколько правильно Вы сможете подобрать студию, какая скорость работы болгарки.

Корморезка из стиральной машинки

Если прошлые варианты производства самодельных устройств для измельчения кормов домашним животным и птице было можно сделать без чертежей, то траворезка, корморезка, изготовленная из стиральной машины, обойтись при их отсутствии не способен. Примером того, каким вам больше понравятся чертеж, станет последующее изображение:

Траворезка, корморезка на дому, изготовленная из стиральной машины, предугадывает внедрение мотора и бака. Исходный шаг работы заключается в проделывании в задней стене бака от стираной машины проема, в который без особых затруднений конечно поместить вал мотора. Крепежные болты предугадывают наличие 4 отверстий, которые и будет нужно сделать по бокам. Дальше нужно обусловиться с местом для проделывания отверстия, через которое размельченное сырье будет поступать в приемный бункер.

Измельчающий устройство следует прикрепить болтами к валу электродвигателя. Данный устройство работает с большей производительностью, если его дальновидно снабдить 2-мя ножиками. Один из ножей рекомендуется установить в низу конструкции. Его работа заключается в поднятии помещенного сырья, также продвижению уже размельченного материала в бункер. Целью второго ножика является конкретно измельчения корма, травки.

Для опоры нужно использовать конструкцию из метала, напоминающую табуретку. К ней при помощи болтов и будет нужно прикрепить готовую конструкцию. Для экономичного измельчения сырья траворезка вам больше понравятся снабжена крышкой, предотвращающей пустое израсходование сырья. Но, там является отверстие, через которое сырье будет поступать для переработки.

Измельчение помещенного в такую самодельную конструкцию сырья зависит только от правильного подбора студии, как долго проводилась его обработка. Для удобства в работах, отверстие, через которое размельченное сырье выходит из бункера, можно закрыть заслонкой, что дозволит держать под контролем степень его измельчения.

Вариант производства самодельного устройства для измельчения кормов, травки, корнеплодов из стиральной машины

сегодня называют самым хорошим. Ведь работая в течении часа, корморезка способна переработать до 100 килограмм корма. Высочайшая рабочая мощность делает производительность высочайшей, невзирая на то обстоятельство, что изготовка устройства происходило своими силами.

Обзавестись корморезкой обязательно стоит, ведь при помощи ее конечно моментально измельчить сырье и приготовить на его базе кормовые консистенции, которые будут содержать что остается сделать нашему клиенту нужные для роста скота, домашней птицы витамины и полезные вещества. В случае отсутствия желания тратиться на приобретение готовой модели измельчителя кормов, его делают без помощи других, в этом случае качество продукта на выходе не пострадает.

Для приятного примера, используют последующие видео, которые продемонстрируют механизм работы фаворитных моделей измельчителей кормов, собранный самостоятельно. Но, для которого предназначена конструкция, если Вы решите приобрести готовое оборудование, то с модельным рядом надежных корморезок возможно ознакомиться тут.

Источник

болгарка, овощерезка, рука

Related Posts

Корморезка из газового баллона чертежи

В условиях фермерских хозяйств с внушительным поголовьем домашнего скота или птицы незаменимым агрегатом представляется корморезка. Своими руками изготовить подобное устройство вполне возможно, что позволит значительно облегчить процедуру приготовления кормов, а также сократить затраты.

Корморезка для корнеплодов своими руками

Планируя упростить уход за домашними животными, многие фермеры предпочитают приобретать специальные бытовые измельчители, которые позволяют переработать внушительное количество сырья в корма нужной фракции. При этом их стоимость довольно высока, ввиду чего многие изготавливают агрегаты самостоятельно.

Простейшая овощерезка своими руками может быть изготовлена за небольшое время, а для её сборки потребуется минимальное количество материала. По своим рабочим показателям, функциональности она не будет отличаться от покупных аналогов, однако себестоимость его будет значительно ниже.

Существует несколько разновидностей самодельных агрегатов, среди которых целесообразно упомянуть:

• ручная корморезка для корнеплодов;
• модель из болгарки;
• устройство из дрели;
• приспособление из бочки/газового баллона;
• поделка из стиральной машины.

Необходимо помнить о том, что самодельное устройство может не выдержать нагрузок при интенсивном использовании, ввиду чего рекомендуется работать агрегатом с перерывами.

Принцип работы устройства

Прежде чем выяснить, как сделать кормоизмельчитель из стиральной машины либо другие вариации подобного устройства, следует изучить принцип его работы и основные элементы конструкции. К числу важнейших узлов любой модели самодельной или покупной резки относятся:

• бункер — предназначен для закладки обрабатываемого сырья;
• рабочая камера — используется для измельчения зерна, корнеплодов до нужной фракции;
• двигатель — отвечает за вращение ножей;
• выходной бункер — используется для подачи готовой продукции.

При желании конструкция может быть изменена мастером в сторону упрощения, что позволит сократить перечень необходимых материалов. Например, можно реализовать подачу корма непосредственно в камеру, отказавшись от эксплуатации входного бункера.

Принцип работы агрегата крайне прост — сырье попадает в рабочую камеру, где измельчается рабочими органами до нужного состояния. Затем оно подается в выходной бункер, после чего используется для кормления домашнего скота и птицы.

Электрическая корморезка из стиральной машины

Если мастера интересует кормодробилка своими руками, ему следует устремить внимание на наиболее эффективную и удобную в эксплуатации вариацию агрегата, производимую из стиральной машинки.

Для того чтобы успешно создать подобное изделие, потребуется придерживаться простейшего алгоритма действий:

1. Демонтировать из стиральной машины двигатель, а также барабан.
2. Просверлить отверстие в задней части барабана, чтобы оно по своим размерам соответствовало валу мотора. Также потребуется сделать отверстия для крепежных элементов.
3. В одной из стенок потребуется реализовать выход для готовой продукции с помощью металлической детали, которую потребуется закрепить на барабане.
4. Изготовить режущие элементы — первый напоминает пропеллер, монтируется ближе к дну рабочей камеры, а второй сверху.

На этом изготовления агрегата можно считать завершенным, однако при желании мастер может сделать удобную подставку, а также реализовать прочие элементы для повышения удобства при эксплуатации.

Измельчитель корнеплодов из болгарки

Самодельные агрегаты могут быть изготовлены из различных устройств, например, из пилы-болгарки. Для этого потребуется подобрать подходящий резервуар для рабочий камеры, после чего выполнить следующие действия:

1. Установить приемник сырья, который можно сделать из листового металла.
2. В центральной части корпуса вырезается отверстие, соответствующее валу редуктора болгарки.
3. Изготовить нож, используя нержавеющую сталь, заточить его.
4. Установить его внутри корпуса, присоединить вал болгарки.

Для того чтобы не допустить ошибок при сооружении устройства, может быть удобно использовать видео-инструкцию. Данная модель электрическая, как и агрегат из стиральной машины, что требует наличия электричества для корректной работы.

Ручная сечка для овощей

Если в процессе сельскохозяйственной деятельности возникает потребность приготовления небольшого количества корма для нескольких домашних животных, можно изготовить простую сечку для овощей ручного типа. Её принцип работы аналогичен терке, однако производительность существенно выше. Подобный вариант отлично подойдет в тех случаях, когда хозяйство не имеет доступа к источнику электроэнергии.

Изготовить устройство можно, придерживаясь следующей инструкции:

1. Отбить у оцинкованного ведра дужку, вырезать дно и просверлить отверстия в стенках. При этом, края должны быть максимально острыми.
2. Обтянуть конструкцию ребрами жесткости.
3. Протянуть через отверстия арматурный отрез, обвести его по краям изделия и сформировать рукоятку.
4. Установить сверху конструкции приемник в виде ящика из металла или древесины без дна, закрепить его саморезами.

После успешного изготовления основных частей конструкции необходимо подготовить своеобразный столик, на котором она будет использоваться. Устройство будет работать при вращении рукоятки, измельчая сырье под действием его силы тяжести.

Заключение

Овощерезка — полезное приспособление, которое позволяет фермеру сэкономить время при приготовлении кормов для животных, сделав подобный процесс гораздо эффективнее. Её можно изготовить самостоятельно, что позволит сократить расходы на приобретение покупного агрегата.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Измельчитель кормов — полезный для любого частного хозяйства аппарат, способный за короткое временя переработать не только зерно, но и сочные корма. Полученную смесь можно скармливать в виде мешанок или каш, а подходят они для всех видов домашнего скота и птицы. Корморезку можно не только купить, но и сделать самостоятельно дома.

Самодельный кормоизмельчитель

Сделать корморезку своими руками не сложно, но для этого нужно иметь весь необходимый материал и инструменты, а также чертежи и небольшой опыт работы с металлом. Самодельная корморезка прослужит долго, а по своей мощности не будет уступать магазинным аналогам. Еще один плюс — корморезка своими руками изготовленная из подручного материала будет гораздо дешевле покупной. К плюсам корморезок можно также отнести:

• Компактность,
• Простоту и удобность эксплуатации.

На форумах часто спрашивают: своими руками как сделать корморезку небольшую и практичную, и что для этого нужно. Самый простой вариант — корморезка из терки. Делают ее из листа железа, в котором насверливаются отверстия, загибаются края, а сам лист после этого вставляется в деревянную раму. Такой самодельный кормоизмельчитель можно смастерить за несколько минут, но производительность его будет довольно низкой.

Более сложный вариант корморезки — из машинки стиральной или из газового баллона.

Корморезка из баллона газового

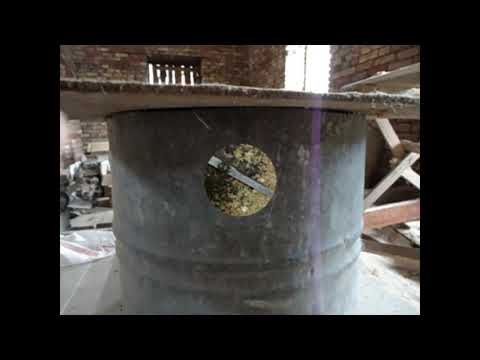

Самодельная корморезка из газового баллона довольно проста и универсальна. Для того чтобы ее сделать, нужно разрезать баллон на две части, а в днище просверлить отверстие. По всей поверхности баллона нарезают небольшие сквозные выемки, шириной не более сантиметра. Лучше всего расположить их в виде шахматной доски. Низ выемки должен быть ровным и прямым, а верх иметь форму арки. Для этого удобнее использовать пробойник. Можно сделать отверстия и круглыми, но тогда они будут менее эффективными.

На дно баллона крепят ось и фланец. Ось необходима для установки корпуса, и крепится подшипниками и сальниками. Для загрузки сырья используют металлический или деревянный ящик.

Прочную основу для корморезки сваривают из металлического уголка. На нее горизонтально устанавливают баллон, а поверх него — бункер для загрузки корнеплодов или овощей. Нижняя часть бункера должно плотно примыкать к баллону, для чего ее делают овальной формы. Для большой прочности можно приварить два металлических ребра к бункеру и баллону.

Данная самодельная корморезка из баллона не имеет двигателя — аппарат работает по принципу ручной мясорубки. К оси баллона прикручивают ручку, вращение которой обеспечивает измельчение зерна. Для более эффективной работы аппарата можно смастерить деревянную толкушку. Ее роль -проталкивание сырья через выемки в баллоне.

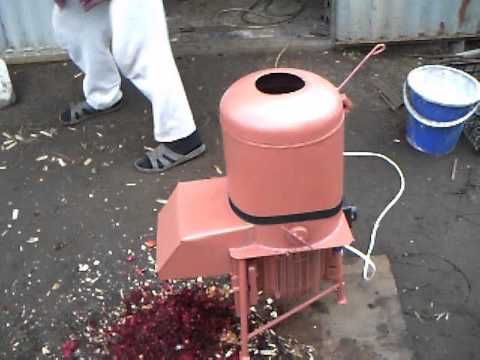

Измельчитель кормов из стиральной машинки

Более сложный вариант самодельного устройства — корморезка из стиральной машинки. Перед тем как начать изготовление, необходимо ознакомиться с чертежами и схемами. Они помогут понять особенности крепления элементов и рабочих узлов. Для изготовления используется каркас и двигатель от старой стиральной машинки.

В задней части корпуса делают вырез, достаточный для того, чтобы в нем разместился вал от мотора. К валу крепят режущие диски или ножи при помощи самых обычных болтов. Для большей производительности рекомендуется установить два ножа: один крепится в нижней части, второй — в верхней. Роль нижнего ножа — продвижение сырья в выходной бункер и поднятия не переработанных корнеплодов. Верхний же нож — главный измельчитель.

В нижней части рабочей камеры проделывают отверстие для выхода переработанных кормов. Под него подставляют лоток или ведро. Каркас измельчителя устанавливается на раму. Вместо рамы можно использовать и обычный стол — главное прочно прикрепить аппарат к поверхности.

Верхнюю часть корпуса рекомендуется закрыть крышкой.

Крышку можно сделать откидную, чтобы контролировать качество измельчения и досыпать новое сырье, а можно в ней проделать маленькое окошечко.

Измельчитель из стиральной машины своими руками по этому принципу изготовленный является одним из самых эффективных и простых. Всего за час работы устройство способно перемолоть до ста килограмм овощей или корнеплодов. Размер частичек корма идеально подходит для скармливания как молодняку, так и взрослым особям, подходит для приготовления влажных кормов, а также засушки. Аппарат способен измельчить и свежескошенную траву.

Еще один плюс: самодельный кормоизмельчитель этого типа легко переделывается в зернодробилку.

Для этого чуть ниже крышки устанавливается еще один двигатель. Его крепят на металлический уголок при помощи болтов, а на него насаживают еще один нож. Устройство способно справиться с любыми видами зерна: от мягких до самых твердых.

Такие приспособления, как самодельная корморезка и измельчители для кормов, помогут намного быстрее и удобнее обеспечивать скот необходимым количеством еды. Наличие подобных инструментов особенно важно, если животных много, а их пища должна быть разной по качеству и степени измельчения.

Корморезку и другие инструменты можно сделать своими руками из подручных предметов или ненужных деталей бытовой техники.

Для того чтобы сделать этот агрегат, нужно использовать некоторые материалы, которые можно извлечь из старой бытовой техники. Перед тем как начать работу по созданию электрической корморезки, понадобится стиральная машина, из которой потребуется достать двигатель и барабан.

Далее нужно пробурить отверстие сзади барабана, предварительно измерив и наметив размеры границ сквозной прорези.

Такие характеристики, как ширина, высота и длина щели должны быть теми же, как и вал мотора. После того как проведено измерение, нужно приступить к высверливанию крайних сторон барабана. Здесь нужно создать три прорези для болтов – 2 одинаковых и 1 меньший по размеру, как на рисунке выше.

Одна из стенок должна иметь выход (для выброса кормов) в виде дополнительной детали из железа, которая отдельно крепится к барабану. По нему будет выходить готовый продукт. На следующем рисунке можно увидеть эту конструкцию.

Фрагмент для выброса корма из барабана

На этом завершен основной этап. Теперь нужно приступить к работе с режущей частью прибора.

Режущая часть должна быть закреплена на валу электродвигателя с использованием болтов. Для этой конструкции нужно использовать 2 ножа:

1. 1. Первый включает в себя пропеллер с немного вогнутыми лопастями. Он должен быть установлен ближе ко дну барабана. Его задачи: подбрасывание корма вверх и выталкивание измельченных частиц из корморезки.
2. 2. Второй нож является основным режущим элементом, его можно сделать из лезвия старой пилы. На следующем рисуке видно, как выглядят лезвия.

Ножи по форме немного изогнутые. Это повышает производительность электрокорморезки. После завершения создания лезвия прибора нужно начать делать опору.

Опорой в этом приборе является конструкция из металла, которая напоминает табуретку. К ней прикрепить собранную конструкцию при помощи болтов.

На картинке выше можно рассмотреть подставку более подробно. Ее можно не закрывать дополнительно листами железа.

Для экономии сырья агрегат рекомендуется снабдить крышкой, которая предотвратит расход корма впустую. Устройство можно использовать и как овощерезку для скота.

На этом работа по созданию электрической корморезки из стиральной машины завершена. В итоге получается эффективная корморезка из стиральной машины. Это устройство способно обработать гораздо больше корма, чем обычные ручные траворезки.

Корморезка – схематичное изображение итогового результата

При работе по созданию прибора сначала нужно ровно отделить одну часть газового сосуда от другой, используя болгарку, так чтобы получились два практически одинаковых баллона. Далее следует взять одну половину и подготовить железную форму для лезвий, как это представлено на следующем изображении.

Выполнив данные манипуляции, можно переходить к работе с лезвиями. Для этого их потребуется чуть изогнуть. Затем прикрепить ножи шурупами к подготовленному железному диску, который должен иметь заранее сделанные щели.

На рисунке ниже представлено в готовом виде то, как должен выглядеть этот фрагмент.

После создания режущих элементов для корморезки из баллона следует вырезать проем с помощью болгарки. Делать это нужно на боковой части газового сосуда.

Под диском с лезвиями, представленными на изображении выше, нужно установить железную подставку с вырезанным проемом, который внешне должен быть похож на табуретку, для соединения диска и режущих элементов с двигателем.

Баллон с диском прикрепленные на железную подставку и мотор под ней

Мотор, в свою очередь, устанавливается под железной подставкой. Таким образом, получается прибор для измельчения корма. К нему необходимо прикрепить ведро, куда будет сыпаться готовый продукт – как на изображении выше.

Дисковой прибор можно сделать в домашних условиях из угловой шлифовальной машины. Для этого есть разные чертежи, но самым популярным является схема корморезки из болгарки.

На схеме слева можно увидеть все необходимые элементы конструкции:

• ведро;
• измельчитель;
• бункер;
• болгарка;
• крышка;
• режущий элемент;
• подставка;
• выход для выпуска еды.

Электрическая корморезка включает в себя ведро, изготовленное из качественной стали. На изображении оно схематически представлено под цифрой 2. На дне этого предмета следует просверлить отверстие в центре диаметром 1 см – на схеме эта деталь отмечена цифрой 3. В дне ведра нужно сделать также дыры по краям (две справа и слева), размер которых должен быть 15 мм.

Далее следует подготовить подставку – ее детали отмечены цифрами 4 и 6. Затем сделать на ее основании (номер 4 на схеме) отверстия – так же, как на дне ведра по крайним сторонам. После этого скрепить два этих предмета болтами. Далее нужно соединить мотор от болгарки (цифра 7) с диском (номер 5). На этом главный этап работы завершен. Можно приступить к созданию проема выхода корма.

Необходимо вырезать на дне ведра отверстие и вставить деталь, которая будет предназначена для выпуска еды для животных (ее можно увидеть на схеме под номером 2, возле основания под цифрой 4 на месте среза). Измельчитель должен содержать крышку с дополнительным отверстием в центре (номер 1). В него помещают корм для последующей переработки. При необходимости центральную часть дополнительно закрывают более маленькой крышкой, чтобы сырье при переработке не вылетало наружу. На этом создание корморезки завершено.

Стоит заметить, что кормоизмельчитель из болгарки может иметь разную производительность работы, которая зависит от скорости работы двигателя.

В домашних условиях сделать этот ручной прибор несложно. Нужно использовать стальной лист размером 50 см в высоту и около 30 см в ширину. Далее, нужно взять пробойник и сделать на нем отверстия по такому же принципу, как на обычной кухонной терке. На следующем рисунке можно посмотреть, что должно получиться. Видно, что острые части прорезей выходят наружу. Поэтому надо отогнуть железо в этих местах таким же образом.

Ручка и терка прибора

Чтобы использовать такую ручную корморезку было удобно, к ней нужно приделать ручку. Для этого стальной лист необходимо согнуть в форме цилиндра. Далее следует приварить к его основанию железную пластину, как на рисунке ниже. Затем с одной стороны цилиндра поместить закрывающий элемент из обычного железа, а с другой просверлить отверстие и тоже закрыть внешней оболочкой, как на предыдущем изображении. Туда нужно прикрутить рукоятку, закрепляя все болтами. После этого можно вращать терку с помощью рукоятки и перемалывать корм. На этом работа завершена.

Место приваривания пластины

Терку можно использовать в качестве измельчителя корнеплодов и других овощей для животных.

Желательно, чтобы для изготовления элементов любого представленного варианта корморезок и терок использовалась нержавеющая сталь. Тогда при правильном использовании такие устройства прослужат не один десяток лет.

как сделать подрезчик своими руками. Как сделать своими руками электрическую корморезку

Электрическая овощерезка для скота. Измельчитель травы для кур: как сделать корморезку своими руками. Как сделать своими руками электрическую корморезку-овощерезку

Такие приспособления, как самодельная корморезка и кормоизмельчители, помогут намного быстрее и удобнее обеспечить поголовье необходимым количеством корма. Наличие таких инструментов особенно важно, если животных много, а корм для них должен быть разного качества и степени помола.

Корморез и другие инструменты можно сделать своими руками из подручных средств или ненужных деталей бытовой техники.

Показать все

Создание электрорезака из стиральной машины

Для того, чтобы сделать этот узел, нужно использовать некоторые материалы, которые можно добыть из старых бытовых приборов. Прежде чем приступить к работе по созданию электрорезака, вам понадобится стиральная машина, от которой нужно будет достать двигатель и барабан.

Отверстие

Такие характеристики, как ширина, высота и длина паза, должны быть такими же, как у вала двигателя. После того как замер снят, нужно приступить к сверлению крайних сторон барабана. Здесь нужно создать три прорези для болтов — 2 одинаковых и 1 меньшего размера, как на картинке выше.

Одна из стенок должна иметь выход (для выброса корма) в виде дополнительной железной детали, которая отдельно крепится к барабану. Это будет готовый продукт. На следующем рисунке показана эта конструкция.

Фрагмент для выброса корма из барабана

На этом основной этап завершен. Теперь нужно приступить к работе с режущей частью приспособления.

Лезвие инструмента

Режущая часть должна быть закреплена на валу двигателя с помощью болтов. Для этой конструкции нужно использовать 2 ножа:

1. 1. Первый включает гребной винт со слегка вогнутыми лопастями. Его следует устанавливать ближе к дну барабана. Его задачи: подбрасывание корма вверх и выталкивание измельченных частиц из корморезки.
2. 2. Второй нож является основным режущим элементом, его можно сделать из старого полотна пилы. На следующем рисунке показано, как выглядят лезвия.

Ножи слегка изогнуты. Это увеличивает производительность электрорезака. Закончив создание лопасти устройства, нужно приступить к изготовлению опоры.

Подставка для электрорезака

Опора в этом устройстве представляет собой металлическую конструкцию, напоминающую табуретку. Собранную конструкцию прикрепите к ней с помощью болтов.

Стенд

На изображении выше вы можете увидеть стенд более подробно. Его нельзя дополнительно закрывать листами железа.

На этом работа по созданию электрорезака подачи из стиральной машины завершена. В результате получается эффективная корморезка из стиральной машины. Это устройство способно переработать гораздо больше корма, чем обычные ручные комбайны.

Подрезчик – схематическое изображение конечного результата

Изготовление измельчителя из баллона или прочного ведра

Работая над созданием устройства, сначала нужно ровно отделить одну часть газового сосуда от другой, используя болгарку, так, чтобы получилось два практически одинаковых цилиндра. Далее следует взять одну половинку и подготовить железную форму для лезвий, как показано на следующем изображении.

Нижняя часть баллона

После выполнения этих манипуляций можно приступать к работе с лопастями. Для этого их нужно будет немного согнуть. Затем прикрепите ножи винтами к подготовленному железному диску, на котором должны быть заранее сделаны прорези.

На рисунке ниже в готовом виде показано, как должен выглядеть этот фрагмент.

Режущие элементы

После изготовления режущих элементов для фрезы подачи из цилиндра вырежьте отверстие болгаркой. Это следует делать со стороны газового баллона.

Под диск с лопастями, показанный на изображении выше, необходимо установить железную подставку с вырезанным отверстием, которое должно иметь вид табуретки, для соединения диска и режущих элементов с двигателем.

Цилиндр с диском, прикрепленным к подставке для утюга, и двигатель под ним

Двигатель, в свою очередь, устанавливается под подставку для утюга. Таким образом, получается устройство для измельчения кормов. К нему необходимо прикрепить ведерко, куда будет сыпаться готовый продукт – как на изображении выше.

Как из болгарки сделать корморез?

Дисковое устройство можно сделать в домашних условиях из болгарки. Для этого есть разные чертежи, но наиболее популярной является схема подрезчика от болгарки.

Схема корморезки

На схеме слева вы видите все необходимые элементы конструкции:

• ковш;
болгарка
• ;
бункер
• ;
• болгарский;
крышка
• ;
• режущий элемент;
• подставка;
• точка питания.

Электрический корморез включает в себя ковш из высококачественной стали. На изображении она схематично представлена ​​под цифрой 2. В нижней части этого предмета в центре должно быть просверлено отверстие диаметром 1 см – на схеме эта часть отмечена цифрой 3. В нижней части ковша по краям также необходимо сделать отверстия (по два справа и слева), размер которых должен быть 15 мм.

Далее следует подготовить подставку – ее детали отмечены цифрами 4 и 6. Затем сделать отверстия в ее основании (цифра 4 на схеме) – так же, как на дне ведра по крайним сторонам. После этого скрепите эти два элемента болтами. Далее нужно подключить мотор от болгарки (номер 7) к диску (номер 5). На этом основной этап работы завершен. Можно приступить к созданию отверстия для выхода корма.

Необходимо вырезать отверстие на дне ведра и вставить деталь, которая будет предназначена для выпуска корма для животных (видна на схеме под номером 2, возле основания под номером 4 в месте разреза ). Измельчитель должен содержать крышку с дополнительным отверстием в центре (цифра 1). В нее помещается корм для дальнейшей обработки. При необходимости центральную часть дополнительно закрывают крышкой меньшего размера, чтобы сырье не вылетало при обработке. На этом создание резака подачи завершено.

Корморезка для корнеплодов сэкономит время при приготовлении кормовых смесей. Измельчитель корнеплодов предназначается для измельчения овощей, фруктов, травы. Некоторые модели подходят и для зерновых культур.

Отмечено, что мелкоизмельченные корма лучше усваиваются животными. Соответственно, повышается продуктивность скота. В частных хозяйствах, где содержится одна корова или 2-3 козы, фермеры изготавливают самодельные корморезы для измельчения корнеплодов. Производительность этих устройств спорна, но для небольшого количества животных этого вполне достаточно.

Для средних и крупных хозяйств имеет смысл приобрести заводскую модель, надежную и простую в эксплуатации. В этой статье мы перечислим несколько популярных моделей и расскажем об их технических характеристиках.

Принцип работы

Независимо от модели измельчитель корма работает по одному принципу. В основном все изделия отличаются формой и исполнением. Подрезчики бывают ручными и электрическими.

Ручные блоки крепятся к любой ровной поверхности. Силовой установки в них нет, режущий механизм управляется вручную. Они отличаются низкой производительностью и используются в частных хозяйствах.

Электрические подрезчики являются более сложными и производительными устройствами. Сырье измельчается ножами, которые приводятся в действие электроприводом.

Некоторые модели имеют сменные режущие инструменты. Можно установить молотковый механизм и сита, что превращает корморезку в зернодробилку. Сырье подается в рабочую камеру через приемный бункер, помол определяется диаметром ячеек сита.

Корморез Зубрено-Маис

Обзор моделей

Из представленного на аграрном рынке оборудования хорошо зарекомендовали себя следующие модели:

Корморезка Зубренок

Изделие представляет собой компактную овощерезку дискового типа. измельчитель предназначен для приготовления комбикорма из твердых овощей (капуста, морковь) и корнеплодов .

Все узлы и механизмы выполнены из высокопрочных материалов. Фракция зеленого корма после обработки от 5 миллиметров. Роль силовой установки играет однофазный электродвигатель.

Агрегат имеет хорошие характеристики и работает вне зависимости от климатических условий. Диапазон рабочих температур варьируется от -25 до +40 градусов. Влажность может быть до 80%.

Характеристики:

Данная серия представлена ​​несколькими моделями. Наиболее оптимальным решением для фермерских хозяйств является Эликор исп 4. Это многофункциональный агрегат, предназначенный для измельчения корнеплодов, злаков и травы. Изделие показывает достаточно высокую производительность, надежна и проста в эксплуатации.

Эликор исп 4 оснащен однофазным двигателем, который расположен в задней части агрегата. Приемный бункер изготовлен из пластика, корпус металлический.

В базовой комплектации два сменных сита различной фракции. Есть терка для корнеплодов и овощей и обоюдоострые ножи для круп и стеблевых кормов.

Характеристики:

Помните, что подрезчик не предназначен для работы с влажной зерновой массой. Эффективность продукта на траве зависит от структуры и влажности сырья.

Универсальный агрегат, способный заменить в хозяйстве сразу три устройства: травокосилку, зернодробилку и корморезку. При небольших габаритах изделие обладает высокой мощностью.

Фракция помола определяется специальным регулятором. В комплект входят три сменных ножа из высокопрочной стали, предназначенных для различных видов сырья. Благодаря специальной технологии заточки нож для травы также может рубить тонкие ветки деревьев. Это позволяет обеспечить животных необходимыми витаминами в стойловый период.

Из соображений безопасности подрезчик снабжен защитой от перегрева. Благодаря кубической форме и небольшому размеру модель ТМ-003 удобна при транспортировке и хранении.

Характеристики:

Подрезчик кормов Нива ИК-07У

На отечественном рынке Нива ИК-07У считается одним из самых распространенных и продаваемых продуктов. По сравнению с предыдущими моделями производительность этого агрегата выглядит очень скромно, но этот недостаток компенсируется дешевизной и простотой использования.

Данная модель приводится в движение однофазным коллекторным электродвигателем серии ДК 105-307. Назначение – приготовление кормов из всех видов сельскохозяйственных культур.

Для измельчения зерна и корнеплодов производители предусмотрели универсальный режущий инструмент. Для защиты от перегрева и скачков напряжения есть специальный предохранитель.

Характеристики:

Измельчитель кормов Нива ИК-07У

Измельчитель кормов Нива ИК-07У предназначен для кратковременной эксплуатации. Каждые два часа необходимо делать пятнадцатиминутный перерыв, необходимый для остывания мотора.

Но все изделия имеют существенные недостатки, характерные для всех моделей:

• ножи нуждаются в регулярной заточке ;
• при помоле зерна часть сырья вылетает через верхнюю крышку;
• не все модели имеют лоток для конечного продукта;
• нет защиты от попадания инородных тел в рабочую камеру. Поэтому даже небольшой камешек может затупить режущую кромку;
• при скашивании травы стебли наматываются на ножи; часто возникает необходимость остановки оборудования и очистки рабочей камеры.

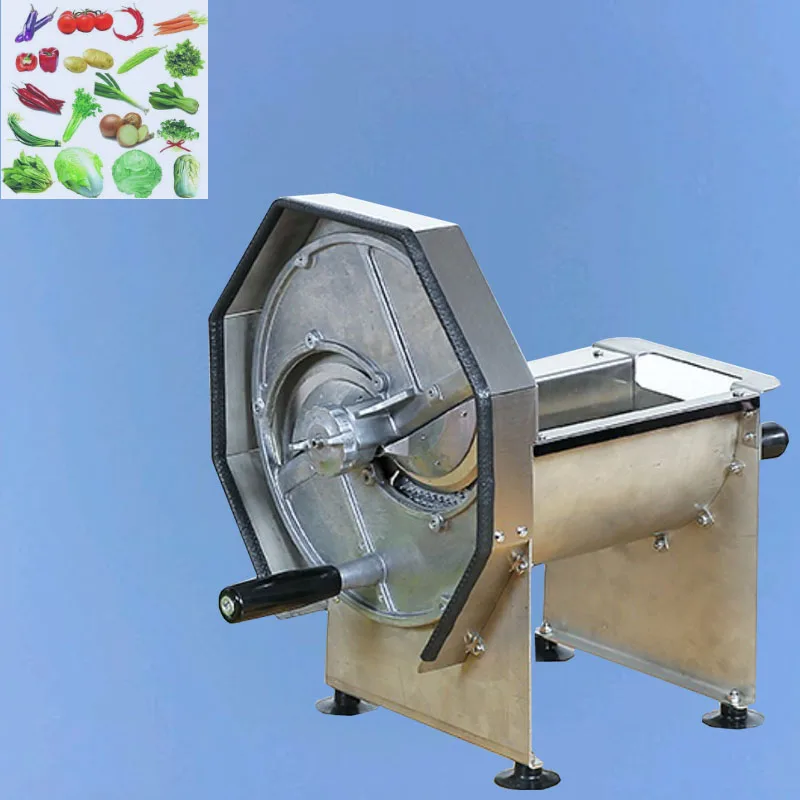

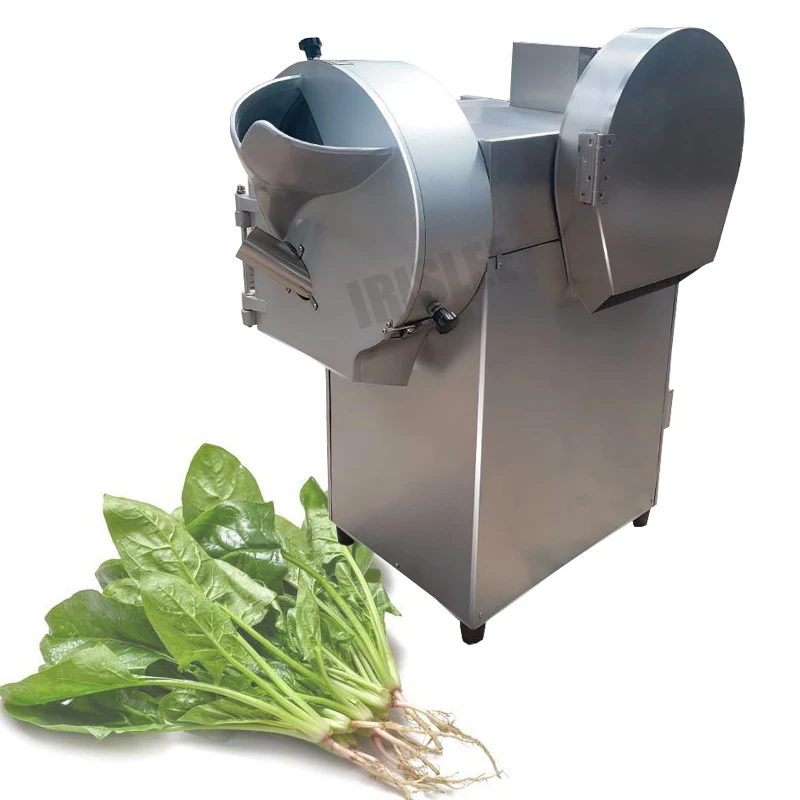

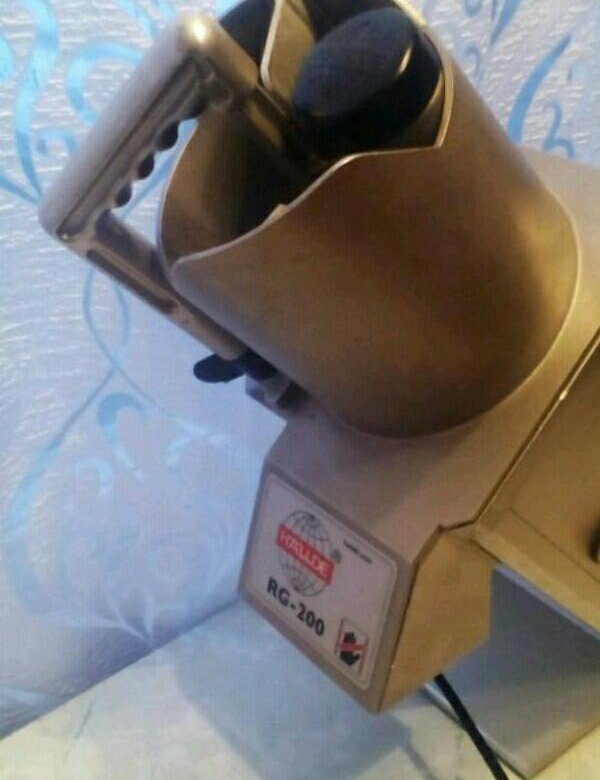

Овощерезка для двора — незаменимое оборудование для сельского хозяйства, ускоряющее приготовление корма для скота. Особенно это актуально зимой, когда используемые овощи хранились в подвале и потеряли определенный процент влаги. Протирать их или резать вручную достаточно трудоемко.

Технические характеристики овощерезки

• Простота в эксплуатации – нужно загрузить овощи в бункер и нажать кнопку.
• Наличие толкателя гарантирует безопасность, пищевое сырье плотнее прилипает к вращающимся ножам, исключается контакт с пальцами.
• Высокая производительность – в зависимости от модели овощерезка для скота может нарезать 100, 200, 300, 400 кг овощей в час.
• На корпусе есть переключатель, который позволяет в любой момент остановить машину, работающую на высоких скоростях.
• Загрузочная воронка имеет достаточную ширину для размещения крупных кусков или полноразмерных овощей (капуста, кабачки, кабачки и т. д.).
• Съемные детали крепятся к корпусу защелками, их легко снять для последующей очистки.
• Оборудование устанавливается на горизонтальную поверхность, его можно разместить на кухне или другом подсобном помещении.
• Корпус из нержавеющей стали (с эмалью или без нее) неприхотлив к условиям окружающей среды – показателям температуры и влажности.

Овощерезка электрическая для фермера – это выносливый и долговечный инструмент, двигатель которого способен выдерживать большие нагрузки. Это отличная альтернатива ручным теркам и овощерезкам за счет отсутствия трудозатрат (кроме манипуляций с загрузкой сырья в машину).

На сайте интернет-магазина МосШеф вы можете купить овощерезки для коз, свиней и другого скота от производителей Абат, Лепсе, Торгмаш и других. Мы бесплатно консультируем клиентов по любым техническим вопросам, предлагаем услуги доставки оборудования по Москве и России.

Каждому фермеру, владеющему хотя бы небольшим скотным двором, необходимо заготавливать свежие корма, которые с большей вероятностью поедают молодняк и взрослые особи.

Вот для чего существуют измельчители для создания мелкозернистых кормов.

Использование агрегата в сельском хозяйстве

Во всех крупных хозяйствах имеются измельчители соломы, веток для приготовления кормовых смесей для других животных. Зачастую такие агрегаты очень мощные и рассчитаны на работу с большими объемами корма. Для небольших ферм, где поголовье животных невелико, использование таких машин будет не оправдано. Несомненно, многие компании занимаются производством маломощных малогабаритных измельчителей, но зачастую их цена слишком высока для среднего потребителя, и это привело к тому, что многие люди стали самостоятельно строить измельчители травы.

Как сделать садовый измельчитель

Измельчитель травы, сделанный своими руками, имеет много преимуществ. Его изготовление заметно дешевле, чем покупка заводского, так как необходимые запчасти и детали можно найти под рукой. Такое устройство можно собрать для приготовления какого-то определенного корма. А затем рассмотрим несколько видов самодельных измельчителей.

Самый простой способ: используйте дрель

Конструкция комбайна с использованием дрели максимально приближена к конструкции обычного кухонного блендера. Вам понадобится дрель мощностью не менее 620 Вт, желательно металлическое ведро (для травы) и вал с ножом. Основой конструкции такого измельчителя является стержень, длина которого составляет от 30 до 40 см, а диаметр – от 10 до 12 мм, на конце стержня должна быть резьба около 40 мм для крепления лезвия (ножа) между несколькими гайками. Нож можно сделать из старого полотна ножовки, заточка может быть как односторонней, так и двусторонней, а можно приобрести нож для мотокосы.

Знаете ли вы? Можно соорудить конструкцию для крепления ведра – это облегчит процедуру шлифовки.

От пылесоса

Работа такого механизма напоминает принцип действия 9Кухонный комбайн 0128. Его преимуществом является высокая производительность и стационарность. Также предусмотрено, что измельченный продукт будет выходить из отверстия, расположенного внизу, в заранее поставленный ковш.

Для этого устройства вам понадобится пылесос, а точнее его корпус: больше всего подойдет старый советский пылесос Тайфун, но за неимением одного можно приспособить другой. Также нужен электродвигатель мощностью 180 Вт и выше: его можно снять со старой стиральной машины. Полотна, как и в предыдущем случае, можно сделать из ненужного полотна ножовки. Резьбовую втулку для крепления ножей с гайками необходимо нарезать на станке, ее длина 40 мм.

Нужно заранее в бадье, которую мы сделали из корпуса пылесоса, вырезать отверстие для кубовидной площадки, на которой он будет стоять. Двигатель крепится к ковшу снизу, а затем ножи фиксируются гайками на 32 мм. Выходное отверстие для измельчения должно быть размером 7 см на 7 см и располагаться под ножами или на нижней стороне.

Важно! Для большей устойчивости бак необходимо приварить к раме.

Из стиральной машины

Измельчитель от стиральной машины полностью идентичен сделанному из пылесоса – разница только в размере. Здесь в качестве емкости используется укороченный (кому как нравится) корпус стиральной машины, а рукав должен быть длиной не менее 5 см.

Важно! Чтобы не перегружать двигатель, не кладите слишком много травы.

Для контейнера, куда будет загружаться трава, в принципе подойдет любой металлический цилиндрический сосуд большого объема, подойдет даже большая кастрюля. Как уже говорилось, в качестве ножа можно использовать обычные ножовки по дереву, пришедшие в негодность, но, исходя из отзывов с различных форумов, лучшим вариантом будут самодельные ножи из полотна ленточной пилы. А для уменьшения вибрации при работе два ножа можно разместить крест-накрест.

В крупных хозяйствах для приготовления кормовых смесей на основе травянистых культур используют различные измельчители. Как правило, такие измельчители очень мощные и предназначены для измельчения большого количества корма. Для подсобного хозяйства, где поголовье скота невелико, использование промышленных измельчителей нецелесообразно. Конечно, промышленность выпускает и эти маломощные агрегаты, которые как раз подходят для приготовления кормов в небольших количествах. Но их стоимость иногда очень высока, поэтому многие владельцы подсобных хозяйств часто изготавливают измельчители своими руками.

Сначала о том, что они собой представляют и для чего предназначены. Измельчители представляют собой механические устройства, предназначенные для дробления корма на мелкие частицы, которые легче усваиваются молодыми животными и меньше растягиваются и перетаптываются.

Самодельные измельчители имеют ряд преимуществ. Во-первых, многие составляющие элементы самодельные, поэтому затраты на их изготовление будут небольшими. Во-вторых, можно сделать измельчители для приготовления некоторых видов кормов. В-третьих, имея такой измельчитель, можно каждый день готовить свежий корм, что обеспечивает более охотное его усвоение молодняком и взрослыми животными.

Как сказано, своими руками можно сделать это приспособление для определенных видов корма. Поэтому рассмотрим простые конструкции из трех измельчителей, перерабатывающих разные корма.

Измельчитель травы

Для начала рассмотрим изготовление измельчителя травы для кормления телят или крапивы для кормления кур. Вам понадобится такой агрегат, для тех, у кого в хозяйстве есть птицы и молодняк мелкого и крупного рогатого скота, свиньи.

Поскольку речь идет о механических устройствах, следует отметить, что в данную конструкцию входит движитель. Чаще всего используются электродвигатели, так как они более удобны в эксплуатации, а сам измельчитель будет стационарным.

Из материалов вам потребуются: электродвигатель со скоростью около 3000 об/мин (такая скорость нужна для более мелкого измельчения травы), основание, рабочая емкость, измельчающие ножи, жесть для изготовления разгрузочного рукава.

Из инструментов потребуются сварочный аппарат «Болгарка», дрель со сверлами по металлу, набор ключей, соединительные элементы (болты, гайки, заклепки).

Фото измельчителя травы ручной работы

Описываемый измельчитель имеет вертикальную конструкцию. Все элементы крепятся к основанию, состоящему из металлической квадратной пластины толщиной 4-5 мм. К этой пластине по углам привариваются ножки. Высоту ножек следует подбирать по длине электродвигателя, который будет располагаться между ножками. При этом нижняя часть двигателя должна находиться на высоте 15-20 см от земли. В центре пластины просверливается отверстие для вывода вала двигателя.

С другой стороны от ножек борта к основанию крепится рабочий контейнер. Это может быть старая кастрюля значительных объемов, можно использовать любую другую емкость, главное, чтобы она была цилиндрической. К основанию можно прикрепить болтами, нужно только правильно разметить и просверлить отверстия. В дне емкости прорезается прямоугольное отверстие для слива измельченного корма. Из подготовленной жести формируется коробка, которую нужно прикрепить к емкости на прорезанное отверстие. Вы можете прикрепить его заклепками.

Электродвигатель можно использовать от старого водяного насоса, если он находится в хорошем рабочем состоянии. Корпус водяной крыльчатки снимается или отрезается от него, остается только сам двигатель. Прикрепить его к основанию можно двумя металлическими лентами и болтовым соединением.

Ножи можно сделать из полотна старой пилы по дереву. Вырезаются две полоски шириной 5 см и длина подбирается по диаметру емкости (ножи не должны доставать до стенок емкости примерно на 5 см). В центре полосок делаются отверстия. Края ножей заточены. Ножи установлены на своей оси крестовиной.

Для фиксации ножей на валу двигателя необходимо будет изготовить специальный переходник, который с одной стороны надевается на вал и фиксируется на нем, с другой стороны ножи надеваются на переходник . С этой стороны нужно будет нарезать резьбу для жесткой фиксации ножей с гайкой.

Расположение ножей в измельчителе травосборника

После сборки всех элементов в одну конструкцию внутрь контейнера можно установить металлическую ленту, которую необходимо закрепить перпендикулярно внутренней поверхности контейнера. Важно, чтобы эта полоска не доставала до ножей. Задачей этой ленты будет предотвращение наматывания травы на ножи.

После сборки необходимо будет проверить надежность всех соединений, после чего можно будет провести пробный запуск. Уже при измельчении корма емкость лучше накрывать крышкой, чтобы трава не вылетала из емкости.

Измельчитель сочных кормов

Существует несколько вариантов конструкции измельчителей сочных кормов, но мы не будем рассматривать все. Рассмотрим вариант измельчителя, конструктивно аналогичный описанному, то есть вертикальный.

Чертеж вертикального измельчителя суккулентов

1 – бункер, 2 – заслонка в открытом положении, 3 – выходное окно, 4 – лента измельчителя, 5 – режущий блок, 6 – кнопка запуска, 7 – электродвигатель, 8 – штатив.

Вам понадобится материал для основания, электродвигатель, цилиндрический контейнер, материал для изготовления ножа и ящик для удаления измельченного корма. Используемые инструменты описаны выше.

Конструкция та же: основание, на дно которого крепится электродвигатель, а сверху – контейнер. Внутрь контейнера вводят вал, на котором закрепляют режущий элемент.

Но есть несколько особенностей. Итак, для измельчителя сочных кормов потребуется найти тяговый двигатель с не очень высокими оборотами. Тяговые, потому что для измельчения корнеплодов требуется хорошее усилие. И не скоростная, т. к., значительные обороты перебьют корнеплоды до состояния каши.

Емкость должна быть с толщиной стенки 2-3 мм, так как ее стенки будут испытывать ударные нагрузки.

Нож на такой тяпке используется один и для его изготовления не подходит пильный диск, лучше использовать металлическую полосу толщиной 3-4 мм.

Установка полоски металла внутри бака не требуется. Обязательно накройте емкость крышкой.

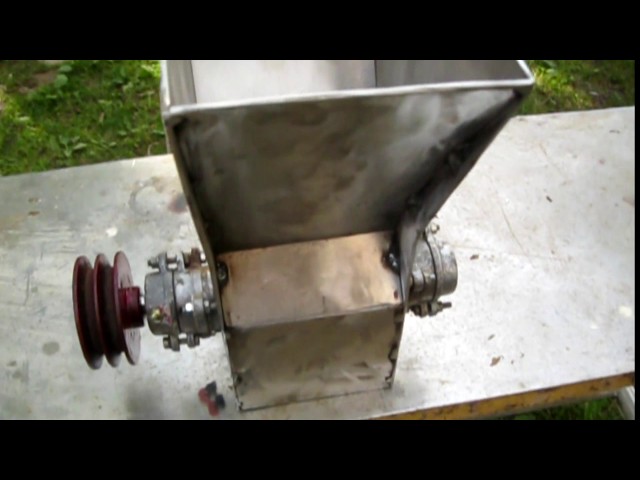

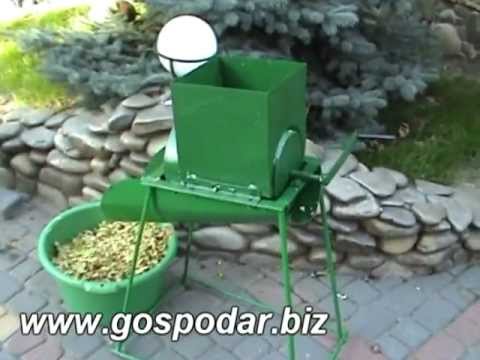

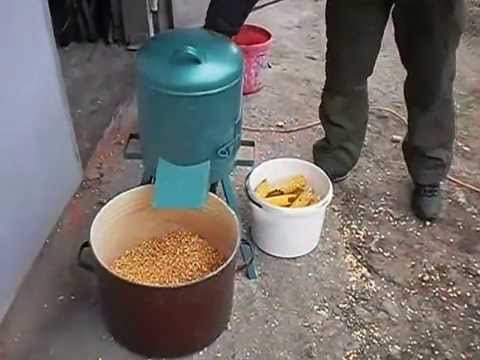

Зернодробилка

Часто для животных готовят корма на основе зерна. Кроме того, корма на зерновой основе используются для кормления птицы, молодняка крупного рогатого скота и взрослого скота. Для лучшей усвояемости каш перед скармливанием их лучше измельчать, так как цельные зерна часто не перевариваются животными и птицами.
Для приготовления комбикормов на зерновой основе их предварительно измельчают в дробилке. Такую мясорубку тоже можно сделать своими руками, но сделать ее сложнее.

Все зернодробилки имеют горизонтальное положение. Для его изготовления понадобится электродвигатель, жестяные листы, металлическое сито, соединительные элементы, два металлических квадратных листа со сторонами 10 см и толщиной 3 мм, квадратный лист со сторонами 50 см и толщиной 4-4 см. 5 мм, материал для создания ножей.

Итак, электродвигатель для такого измельчителя нужен высокооборотный, обеспечивающий быстрое и качественное измельчение зерна.

Имея под рукой нужный материал, потребуется изготовить рабочий и загрузочный бункеры, а также молотковый барабан. Начнем с рабочего бункера.

Рабочий бункер

Для его изготовления понадобится квадратный лист со сторонами 50 см и листы жести. На квадратном листе нужно отметить выход вала двигателя, он должен располагаться ровно посередине. Этот лист будет задней стенкой бункера. Он будет присоединен к электродвигателю.

Далее вам предстоит работать с оловом. Для начала также вырезается ровная полоса шириной 10 см. Его длина должна быть такой, чтобы, свернув полоску в кольцо, ее окружность не выступала за края задней стенки. Края этого кольца нужно будет сварить между собой.

Имеющееся кольцо из полоски жести прикладывают к листу железа и делают разметку. При этом край маркировки должен выступать за пределы кольца примерно на 10 мм.

Далее по разметке вырезается круг. Край 10 мм, сделанный при разметке, нужно будет загнуть в одну сторону на 90 градусов. Для удобства сгибания можно сделать надрезы через определенные промежутки. Задача состоит в том, чтобы кольцо плотно прилегало к изогнутым краям вырезанного жестяного круга. Посадив кольцо на круг, их нужно будет соединить друг с другом с помощью сварочного аппарата, причем сварить нужно так, чтобы не было зазоров.

Полученная конструкция будет передней стенкой рабочего бункера. Затем делают разметку на задней стенке, добившись расположения изготовленной передней стенки ровно по центру.

Следующая задача – сделать входное и выходное окно в передней стенке бункера. Для этого в кольце из жести нужно сделать два надреза по всей ширине. Одна – длиной 20 см, это будет выходное окошко. На место отрезанного куска нужно будет закрепить металлическое сито. Относительно решета следует отметить, что чем мельче будут его ячейки, тем больше зерна будет измельчено. Вы можете закрепить полосу сита заклепками. Напротив выходного окна вырезают приточное окно длиной 5-7 см.

Молотковый барабан

Измельчение зерна производится молотковым барабаном. Он состоит из двух квадратов со сторонами 15 см. Их расположение друг к другу параллельно. В центре одной из пластин вырезается отверстие для вала двигателя. Между плитами должно быть определенное расстояние, при этом они фиксируются жестко друг к другу.

Жесткое крепление производится путем сверления отверстий в углах пластин. В эти отверстия вставляются длинные болты. Вставив болт, его нужно будет прижать гайкой к пластине. Далее на болт надеваются дробящие ножи, выполненные в виде пластин длиной 7 см и шириной 3 см, заостренные с обеих сторон. Длина ножей может варьироваться, важно следить, чтобы она не касалась стенок бункера.

С одной стороны у ножей просверлено отверстие, диаметром чуть больше диаметра стяжного болта пластин. Закрепив болт на пластине, на него надевают нож, затем на болт надевают шайбу, после еще один нож. Количество ножей можно увеличить, но важно, чтобы при сборке рабочего бункера барабан не упирался в его стенку. Затем на болт накручивается еще одна гайка, но так, чтобы она не стягивала ножи и мешала им свободно перемещаться вокруг болта. Эта гайка будет фиксирующей гайкой для второй пластины.

Ножи устанавливаются на все 4 угла плиты с помощью болтов. Затем надевается вторая пластина на 4 болта с установленными ножами и зажимается гайками. Установленная до этого гайка не позволит дальше затягивать ножи.

Затем нужно проверить, свободно ли вращаются ножи и не будут ли они цепляться за стенки рабочего бункера. После этого барабан надевается на вал. Возможно, вам придется использовать адаптер для его защиты. После установки барабана задняя стенка бункера соединяется с передней. Чтобы не было зазоров, между ними можно поместить тонкую резиновую прокладку. Две половинки бункера сжимаются между собой 4-мя шпильками, под которые необходимо просверлить отверстия в двух стенках на максимально возможном расстоянии от центра. После соединения двух половинок рабочего бункера нужно проверить, не будут ли цепляться штифты крепления за ножи.
Сборочный чертеж молоткового барабана

Загрузочный бункер

Осталось сделать загрузочный бункер. Он сделан из жести в виде пирамиды с усеченной вершиной. Площадь верха должна соответствовать размерам загрузочного окна рабочего бункера. Ближе к верху в одной из стен делают прорезь, а параллельно ей делают еще одну. В эти пазы устанавливается пластина, выполняющая роль клапана, с помощью которого будет регулироваться подача зерна в рабочий бункер.
Чертеж загрузочного бункера

Загрузочный бункер закреплен на окне рабочего бункера сваркой.

После сборки нужно будет проверить все соединения, после чего можно сделать пробный запуск. Если при этом раздается сильный грохот, значит, ножи за что-то цепляются и, возможно, придется их укоротить.
На видео процесс изготовления зернодробилки своими руками:

Овощерезки и измельчители — Inspire Uplift

Многофункциональная бассейна из нержавеющей стали

от Kitchencuration

$

30,97

$ 40,00

(23% скидка)

Зеленый перец.

Кукурузорезка из нержавеющей стали

By KitchenCuration

$

19,97

$30,00

(скидка 34%)

Многоцелевой инструмент P0032

By KitchenCuration

$

16.97

$23.00

(27% off)

Fruit & Vegetable Peeler

By KitchenCuration

$

19.97

$35.00

(43% off)

Многофункциональные овощечистки из нержавеющей стали

By KitchenCuration

$

24,97

$ 45,00

(скидка 45 %)

0032

By Kitchencuration

$

39,97

$ 80,00

(51% скидка)

4 в 1 ручной работы с электрическим овощным набором.

% uff)

Apple Peeler Slicer & Corer

By Kitchencuration

$

29,97

$ 60,00

(51% скидки)

CON на COB PEELER

0032

By Kitchencuration

$

18,97

$ 30,00

(скидка 37%)

4-в-1 Электрический овощной катеварный катирующий. (51% скидка)

Давка для чеснока из нержавеющей стали

By KitchenCuration

$

19,97

$40,00

(51% скидка)

25 Медь

250032

By 3 P Experts

$

14.99

$59.99

(76% off)

Handmade Damascus Steel Knives with Wood and Steel Bolsters – Chef Knife Kitchen Set

By LavishKnives

$

149,00

$ 229,00

(скидка 35%)

4 в 1 ручной работы с электрическим овощным слайсером

от Kitchencuration

$

42,97

$ 80. 00

(47% OFF)

$ 80.00

9000 (47%)0005

ручной работы Damascus Steel Knives с деревянной и стальной ручкой – кухонный комплект повара.

$

24,97 $

$ 50,00 $

(скидка 51%)

Original Magic Slicer Trio (3 шт.)

By KitchenCuration

$

1.97

$ 40,00

(скидка 51%)

Quick & Easy Citchen Cropping & Slack Tool

By Kitchencuration

$

89,97

$ 145,00

(38% OFF)

99999

$ 145,00

(38% не -1 Яйцерезка и овощерезка из нержавеющей стали

By KitchenCuration

$

14,97

25,00 $

(скидка 41%)

Набор кухонных ножей Damcus Steel с кухонными ножами ручной работы0032

By LavishKnives

$

149. 00

$239.00

(38% off)

Portable Garlic Dicer Chopper

By KitchenCuration

$

16.97

$25.00

(33% off)

Нож для нарезки и ножницы для разделочной доски

By KitchenCuration

$

19,97

$30,00

(скидка 34%)

9 Вегетарианская дрель 902

20005

By KitchenCuration

$

19.97

$40.00

(51% off)

Vegetable & Fruit Two Finger Peeler

By KitchenCuration

$

19.97

$35.00

(43% off)

Easy & Quick Parsley Spice Mincer, Grinder & Chopper

By Kitchencuration

$

29,97

$ 59. 00

(50% скидка)

Handheld Frings Fry Fry

(50%)0032

By KitchenCuration

$

12.97

$24.97

(49% off)

Reusable Twisted Potato Spiral Cutter

By KitchenCuration

$

19.97

$40.00

(51% off)

Кукурузная стриптизерша Peeler

By Kitchencuration

$

19,97

$ 30,00

(34% скидка)

Super Chopper

9000 9%0002 By KitchenCuration

$

24,97

$50,00

(скидка 51%)

Здоровое питание — это выбор, а не мечта. А овощерезки помогут вам быстро добраться до нужного места. Если вы хотите нарезать огурцы тонкими ломтиками или вам нужен спирализатор для кабачков, вам нужна машина для нарезки моркови или шинковка для картофеля, у нас есть как ручные, так и электрические варианты.

Вы можете приобрести наш ассортимент овощерезок и слайсеров по доступным ценам и с бесплатной доставкой. Нарежьте овощи красивыми узорами, привлекательным дизайном и аппетитной презентацией, чтобы сделать их неотразимыми для едоков. Чтобы узнать о других продуктах, связанных с вашей кухней, нажмите здесь.

Лучшие кухонные приспособления для нарезки овощей в 2022 году

Ешьте это, а не то! поддерживается читателями, и каждый продукт, который мы представляем, проходит независимую проверку нашими редакторами. Когда вы покупаете по ссылкам на нашем сайте, мы можем получать комиссию.

Мы откроем вам маленький секрет: ключом к увеличению потребления овощей всегда является удобство — чем легче их есть, тем больше шансов, что вы действительно съедите их. Например, вы с большей вероятностью перекусите морковью, если она уже нарезана, или добавите немного капусты в свой смузи, если она уже нарезана. Вот почему мы рекомендуем инвестировать в некоторые кухонные гаджеты, которые сделают нарезку овощей быстрой и легкой. Они не только позволяют без проблем нарезать, нарезать кубиками и шинковать овощи, но в процессе они просто могут помочь вам есть больше овощей.

С таким количеством доступных кухонных принадлежностей может быть трудно определить, какие из них стоят ваших с трудом заработанных денег. К счастью, мы собрали некоторые из наших фаворитов. Готовите ли вы ужин в одной кастрюле для своей семьи или салат для быстрого обеда на одного, следующие незаменимые кухонные гаджеты помогут вам нарезать овощи в крайнем случае .

Дополнительные советы по приготовлению пищи см. в разделе «9 кухонных принадлежностей, которые нужны каждому начинающему повару».

Amazon

Не можете заставить детей есть овощи? Или просто ищете способ разнообразить приготовление овощей? Попробуйте использовать спирализатор. Этот сверхуниверсальный слайсер поставляется с различными лезвиями для нарезки любых продуктов, от цуккини и моркови до сладкого картофеля и мускатной тыквы, на тонкие полоски, широкие ленты или длинные, похожие на спагетти, узелки.

И пользоваться им тоже очень просто. Просто вставьте выбранный овощ в устройство и поверните ручку, чтобы свернуть его в спираль.

Нужна еда? Этот продукт также поставляется с электронной книгой, наполненной питательными и вкусными рецептами спирализатора, которые помогут вам начать работу.

26,97 $ на Amazon

Купить сейчас

Подпишитесь на нашу рассылку!

Amazon

Если вы когда-нибудь пытались нарезать помидоры черри или грейпфрут только для того, чтобы сок попал вам в глаза, попробуйте этот удобный гаджет для альтернативы без беспорядка.

Просто загрузите помидоры в трубку, застегните ручку и вуаля — все они будут аккуратно разрезаны пополам. В качестве дополнительного бонуса безопасности на конце устройства есть стопор, а лезвие защищено, а это означает, что вам не нужно беспокоиться о том, что ваши дети будут помогать вам, пока вы готовите ужин.

$20 на Amazon

Купить сейчас

Amazon

Давайте будем честными, ваши дети с большей вероятностью съедят что-нибудь, если оно будет в забавной форме. Вот где на помощь приходят эти уникальные овощерезки. Имея различные формы в виде сердца, звезды, животного и цветка, их можно использовать для нарезки моркови, огурцов, свеклы и многого другого. Они также служат формочками для фруктов и печенья.

Благодаря прочной конструкции из нержавеющей стали ими очень легко пользоваться. Просто нажмите на одну из формочек на выбранном овоще, чтобы вырезать нужную форму. Кроме того, они многоразовые, их можно мыть в посудомоечной машине и их легко чистить.

Не удивляйтесь, если ваши дети захотят повеселиться и нарезать овощи для школьных обедов. Что-нибудь, чтобы сделать вашу жизнь проще, не так ли?

$9,99 на Amazon

Купить сейчас

Amazon

Вы можете быть удивлены тем, как часто вам пригодится мандолина — поскольку она позволяет делать тонкие ровные ломтики, это ключ к картофельному гратену, домашнему салату из капусты и многому другому.

Этот нож выделяется по нескольким причинам: он полностью регулируемый, имеет пять сменных сверхострых лезвий из нержавеющей стали и изготовлен из нетоксичного пластика. Поскольку вы можете настроить параметры толщины с помощью простого регулятора большого пальца, он достаточно универсален, чтобы служить овощечисткой, лукорезкой и измельчителем чеснока в одном устройстве.

29,97 $ на Amazon

Купить сейчас

Amazon

Хороший кухонный комбайн экономит время, потому что он может нарезать кубиками, нарезать или даже превратить овощи в пюре в одно мгновение. И если у вас нет места (или бюджета) для полноразмерной версии, рассмотрите этот доступный мини-измельчитель, который немного легче хранить, но при этом он очень мощный благодаря двигателю мощностью 350 Вт.

Компактный, быстро собираемый и легко моющийся благодаря чаше, которую можно мыть в посудомоечной машине, он упростит процесс приготовления любого рецепта, например, когда вы хотите нарезать лук без этих ужасных слез. Вы даже можете использовать его, чтобы быстро растолочь свежие травы. Лучшая часть? Это не займет тонну ценного встречного пространства.

27,99 $ на Amazon

Купить сейчас

Amazon

Если салаты являются одним из основных продуктов в вашем доме, этот удобный гаджет «два в одном» просто необходим. Это упрощает процесс нарезки овощей, а также сокращает количество посуды, которую вам придется мыть. Все, что вам нужно сделать, это приложить выбранный овощ к встроенной разделочной доске и надавить на лезвие вниз режущим движением, подобным ножницам.

Этот инструмент подходит для различных овощей, от моркови и лука до сельдерея, помидоров, моркови и грибов. Но вы также можете использовать его для фруктов, мяса, сыра и хлеба.

Безопасный шарнир с замком предотвращает случайные порезы, прочное лезвие из нержавеющей стали обеспечивает легкость измельчения, а пластиковая ручка обеспечивает удобный захват. Вы также можете сэкономить место, повесив этот инструмент на стену кухни или на крючок внутри шкафа. Кроме того, поскольку он маленький и легкий, его легко брать с собой в поездки и на пикники.
