Пилорама из бензопилы своими руками: фото и описание самоделки

Самодельная шинная пилорама из бензопилы своими руками.

Решил сделать самодельную шинную пилораму. У нас сильно не напилиш в лесу, а вот дров выписать можно. Сейчас у нас куб обрезного материала стоит примерно 100$, что довольно дорого.

Вот я и решил сделать простую пилораму из того, что было. Почитал информацию и узнал, что мощность двигателя должна быть не менее 5 кВт, иначе не экономично получается.

Есть у меня бензопила Штиль 180-й, но шина коротковата, купил по дешевке Урал, купил шину штилевскую 45-ку, к ней цепь. Сразу же на месте (на изумление продавца) попросил его переточить цепь на 10 градусов.

Дополнительно приобрел штилевскую звездочку. Рельсы были из кроватного уголка (сваривал два вместе), под бревна была отдельная станина (пришпиливал 20-кой длиной по 0,7 метра к земле) — выдергивало из земли. В этом году попался уголок 2 штуки по 4,5 м. Вот и переделал все по новому.

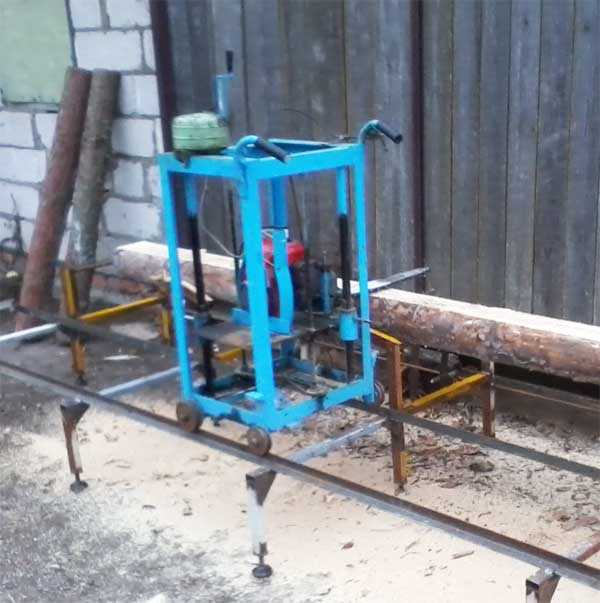

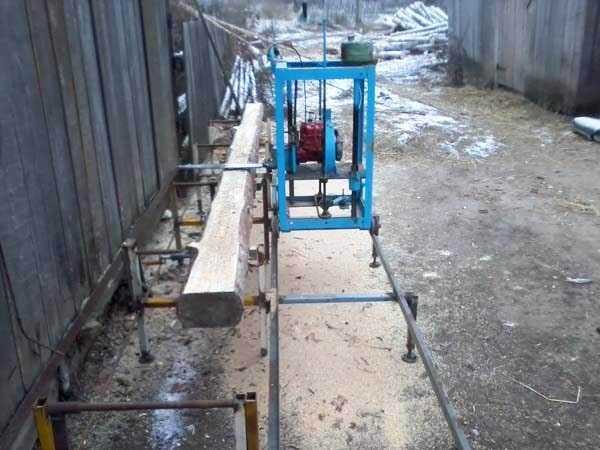

Конструкция самодельной шинной пилорамы показана на этих фото:

По поводу самоделки, хочу добавить, что для себя, эта пилорама полностью оправдывает сама себя.

Скорость пиления около 2 х см. в секунду (это бревнышко в диаметре 30 см). Обороты большие не даю, зачем пережигать бензин.

Автор самоделки: Сергей.

sam-stroitel.com

Самодельная пилорама из бензопилы чертежи — studvesna73.ru

Виды и особенности пилорам из бензопилы

Строительные рынки предлагают большой выбор пилорам, в основу которых входит бензопила. Закрепленный в тележке с роликами агрегат можно вручную передвигать по заранее проложенному рельсовому пути. Для заготовки древесины может быть использована мощная цепная или ленточная бензопила.

Цепной агрегат используется для распила круглого леса. В его конструкцию входит пильная цепь, после работы которой остается большое количество опилок. Это является основным недостатком такого вида пилорамы.

Ленточные бензопилы способны распилить бревна достаточно большого диаметра. Работая на такой пилораме, следует иметь в виду, что вокруг нее на большую площадь разлетаются опилки, поэтому необходимо соблюдать осторожность. Справиться с этой проблемой поможет подключенный к стружкоотсосу гибкий воздуховод.

Для бытовых условий большие пилорамы чаще всего не требуются, поэтому оптимальным решением будет изготовление функционального самодельного мини-станка. Такой агрегат будет иметь небольшие размеры, в связи с чем его легко можно будет при необходимости перемещать.

Чаще всего в качестве основного элемента подобного устройства выступает бензопила. которую можно приобрести в специализированном магазине или использовать агрегат марки «Урал».

Пилорама из бензопилы своими руками: видеоинструкция и чертежи

Имея в наличии чертежи и изучив видеоинструкцию, самостоятельно изготовить конструкцию для обработки бревен, досок и реек довольно просто. Перед началом работ необходимо выбрать подходящее место. Установить пилораму из бензопилы можно в старом сарае, гараже, ангаре или даже просто под навесом. Если помещение для агрегата будет закрытым, то следует позаботиться о вытяжке.

Пилорама из бензопилы — вариант №1

Для изготовления конструкции кроме бензопилы понадобятся:

два швеллера длиной в 8 метров и высотой в 140-180 миллиметров;
две рельсы;

уголки 50х100 мм и 40х40 мм;
отрезки водопроводной трубы в 25 см в качестве стяжек;
плита из стали толщиной в 4-6 см и длиной в 60 см;
подвижные шланги;
трубы с диаметром в 35-40 мм.

Изготовление своими руками пилорамы следует начинать со сборки основания из перевернутых подошвой вверх рельс и уголков 50х100 мм. Устанавливаться они должны строго параллельно полу, поэтому нужно воспользоваться строительным уровнем.

Далее выполняются следующие работы:

По длине основания, согласно чертежу, сверлятся отверстия с шагом в 1-1,5 метра и диаметром в 14-16 мм.
Затем по количеству отверстий берутся стяжки, которые соединяются при помощи болтов.
Из металлических угольников изготавливаются стойки и на них ставится основа. Расстояние между крайними стойками и основой должно быть около 100 см.
Чтобы конструкция была более жесткой, раскосы между стойками можно приварить.

studvesna73.ru

видео, советы по сборке самодельных инструментов

Основу каждого самодельного приспособления, сделанного из бензопилы, представляет ее применение как универсального привода, который может быть использован для разных приборов. С их помощью можно резать, качать воду, убирать снег, перемещаться и пилить.

Пилорама из бензопилы является устройством, которое используется для распила деревянных изделий посредством цепи, установленной на шине. Пиление происходит за счет работы мотора, двигатель при этом может работать на бензине или дизеле, показатель мощности значения не имеет.

Сегодня мы расскажем, как создать пилораму своими руками из бензопилы, нужны ли для этого специальные навыки и чертежи, также вы увидите видео на эту тему.

Как создают самоделки из бензопилы?

Все возможности бензопилы в своем самодельном устройстве можно реализовать посредством разных насадок и дополнительных приспособлений. Основу любого самодельного прибора, сделанного на основе бензопилы, составляет обычный принцип отбора мощности его двигателя, нужное вам устройство присоединяется к выходному валу.

Бензопила как инструмент для создания устройств своими руками подходит как нельзя кстати, ведь она обладает такими характеристиками:

мощный мотор;
компактность;
относительно небольшой вес;
автономность;
возможность применения в любых условиях.

Также огромное значение имеет и отличная конструкция муфты сцепления, поскольку она способна защищать системы пилы и узлы от возможных перегрузок и поломок. Любой инструмент из бензопилы, сделанный своими руками, отличается герметичностью, что делает его пригодным для использования независимо от положения.

Какие устройства можно собрать из бензопил своими руками?

Все самодельные приспособления на основе бензопил делятся на простые и сложные.

К простым устройствам относят следующие:

насосы;
болгарки;
лодочные моторы;
велосипеды и мопеды;
ледобуры;
мотоблоки;
лебедки.

В числе сложных механизмов и приспособлений, которые можно собрать своими руками:

пилорамы из бензопилы;
снегоходы и снегоуборочные приспособления;
вертолеты;
электростанции;
аэросани;
ножи цельнокованые.

В основе перечисленных устройств могут быть применены любые марки бензопил, все зависит от требуемой мощности для корректной работы устройства, которое вы собираете своими руками. Наиболее часто для пилорам из бензопил и прочих устройств используют изделия следующих марок:

«Урал»;
«Штиль»;
«Дружба».

Пилорама из бензопилы своими руками: видео

Сделать на основе бензопилы пилораму своими руками можно без лишних усилий, если у вас есть ее чертеж или схема. Также нужно решить, как именно вы будете ее применять. Чаще всего ее используют при работе с такими материалами, как:

рейки;
тонкие доски;
бревна.

Чертежи в готовом виде можно найти на сайтах компаний, которые производят деревообрабатывающие конструкции. Однако изображения схем в любом случае будут лишь примерными, поскольку в основном на них изображены устройства с высокой мощности, которые не будут разумным решением для бытовых нужд из-за своей высокой себестоимости и высокого расхода топлива.

Также схему для изготовления пилорамы можно сделать самостоятельно, вооружившись, например, обучающим видео. Самое главное – это разместить основание, станину и полозья. Также нужно будет установить между полозьями рельсов зажимной корпус. И не забудьте заблаговременно продумать габариты своей пилорамы.

Ход работы по изготовлению пилорамы своими руками

Чтобы сделать пилораму из бензопилы своими руками сперва нужно найти место для работы и установки, им может быть:

старый сарай;
ангар;
гараж;
навес.

При этом следите, чтобы станок был безопасным и устойчивым. При работе в закрытом помещении следует обеспечить вытяжку. Крайне нежелательно ставить пилораму в помещениях с повышенной влажностью.

После того как вы определились с будущим местом установки вашей пилорамы, можно приступать к изготовлению ее основания. Его следует прочно закрепить, чтобы не допустить в будущем корпусных смещений или вибрации.

Готовые элементы основания конструкции нужно монтировать строго параллельно земле, поэтому рекомендует использовать строительный уровень для этой цели. Крепления должны быть максимально прочными, в качестве материалов для крепления можно применять:

анкерные болты;
шпильки.

Когда вы закончили установку основания, нужно уложить рельсовый путь. При этом основание конструкции обязательно должно быть сделано их металла. В зависимости от веса пилорамы и условий ее использования основанием могут выступать следующие изделия:

металлический уголок;
профильная металлическая труба;
швеллер.

Затем нужно заняться установкой крепежа. Крепеж в данном случае – это длинная рама, закрепленная с помощью разных зажимов с обеих сторон. Устанавливать ее следует так, чтобы древесина, уложенная поверх крепежа, легла ровно. Крепления ни в коем случае не должны быть круговыми, иначе цепи и шины не будут корректно работать.

Переходим к подвижной части пилорамы. Она тоже имеет вид работы, которые будет двигаться вдоль рельсов. Этот элемент конструкции устанавливается на специальные ролики, которые закрепляются на раме максимально плотно.

Также подвижная часть должна содержать зажимы для поддержки плиты. При этом они должны гарантировать резку материала как горизонтально, так и вертикально. Крепления для этой части могут быть разными, чаще всего применяют коробки на основе листовой стали или же хомуты. Однако специалисты рекомендуют для крепления применять обхваты на основе пластин из металла.

Эксплуатация пилорамы, сделанной своими руками

Когда вы закончили свою работу по изготовлению пилорамы из бензопилы, ее следует обязательно проверить в плане устойчивости.

Затем следует в тестовом режиме поработать с деревом. Закрепляем на основание бревно и сжимаем его тисками. Дополнительно можно поставить в полозьях и на пилораме разметку. Для разметки можно использовать рулеточные полотки или тонкие полоски из металла.

Плавно заведите пилораму и очень медленно ведите ее в сторону бревна, чтобы выполнить тестовый рез. При работе не забывайте надевать на себя средства индивидуальной защиты для того, чтобы ваше лицо и руки были надежно защищены:

рукавицы для защиты рук;
очки;
халат;
нарукавники.

Перед пробным запуском механизма обязательно проверьте, насколько хорошо прикреплено бревно, также проверьте конструкцию на исправность и наличие в ней топлива.

Сама бензопила при этом должна быть плотно закреплена, а ее шина обязана иметь центральное положение по отношению к разметке пропила.

Крепим пилу и медленно ведем рамку к дереву, а потом запускаем саму бензопилу и не спеша толкаем рамку. Не делайте резких движений, чтобы не допустить стопора шин в пропиле и не забывайте использовать защиту для подвижной рамки. В качестве такой защиты может выступать акрил или прозрачный пластик.

На основе бензопилы своими руками можно сделать немало полезных приспособлений, инструментов и даже транспортных средств. В нашей статье на примере сборки пилорамы вы смогли убедиться, что это не так уж и сложно.

nashgazon.com

Самодельная пилорама из дружбы. Что можно сделать из бензопилы своими руками. Как правильно пилить доски на самодельной пилораме

Еще с давних времен древесина является самым востребованным строительным материалом. И если раньше для ее обработки применялись довольно примитивные инструменты, то на сегодняшний день используется самая новейшая современная техника. Так, например, для того чтобы распилить древесину и обработать ее до нужных размеров, строители прибегают к помощи пилорамы. К сожалению, стоит такой инструмент недешево и поэтому доступен он не каждому. Домашние умельцы нашли выход из такой ситуации, изготовив пилораму из бензопилы своими руками. Советы по ее конструированию, чертежи и видеоинструкцию можно найти на многочисленных сайтах интернета, а также в нашей статье.

Виды и особенности пилорам из бензопилы

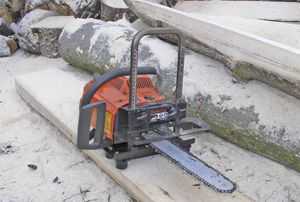

Чаще всего в качестве основного элемента подобного устройства выступает бензопила , которую можно приобрести в специализированном магазине или использовать агрегат марки «Урал».

Пилорама из бензопилы своими руками: видеоинструкция и чертежи

Пилорама из бензопилы – вариант №1

Для изготовления конструкции кроме бензопилы понадобятся:

два швеллера длиной в 8 метров и высотой в 140-180 миллиметров;
две рельсы;
уголки 50х100 мм и 40х40 мм;
отрезки водопроводной трубы в 25 см в качестве стяжек;
плита из стали толщиной в 4-6 см и длиной в 60 см;
подвижные шланги;
трубы с диаметром в 35-40 мм.

По длине основания, согласно чертежу, сверлятся отверстия с шагом в 1-1,5 метра и диаметром в 14-16 мм.
Затем по количеству отверстий берутся стяжки, которые соединяются при помощи болтов.
Из металлических угольников изготавливаются стойки и на них ставится основа. Расстояние между крайними стойками и основой должно быть около 100 см.
Чтобы конструкция была более жесткой, раскосы между стойками можно приварить.

После того как основа будет выполнена и установлена, необходимо своими руками сделать подвижную тележку. Для этого снизу стальной плиты приваривается уголок 40х40 мм и изделие ставится на ролики или подшипники. Сверху плиты приваривается два уголка, к которым крепится бензопила.

На последнем этапе работ по изготовлению самодельной пилорамы необходимо сделать конструкцию для фиксации бревен. Для этого подвижные шланги и трубы следует расположить на необходимой высоте и закрепить их.

Первый вариант самодельной пилорамы из бензопилы готов. Существует еще один способ изготовления своими руками агрегата для обработки древесины. Инструменты и чертеж для него понадобятся те же, однако, сама конструкция более доработана.

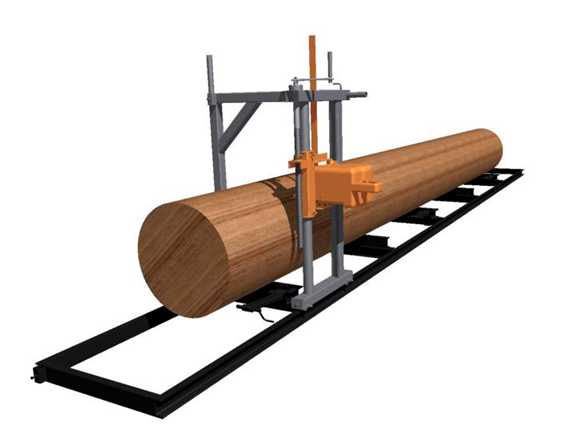

Пилорама из бензопилы своими руками – вариант №2

Состоит конструкция из четырех главных узлов:

Пилы с приводом.
Механизма для регулирования толщины изготавливаемой доски.
Механизма для передвижения пильной части конструкции.

Устройства для фиксации бревен.

Так как бензопила с рабочим двигателем и режущими зубьями в уже есть в наличии, необходимо будет сделать своими руками только оба механизма и устройство для фиксации бревен.

Механизм для регулирования толщины досок.

Распиливаются бревна посредством поднимания или опускания основания, которое должно быть приварено к пластине с помощью четырех гаек с согнутыми краями. Вверху этого устройства необходимо установить контргайки , которые нужно затягивать после того, как агрегат будет настроен на нужную толщину обрабатываемого материала.

Механизм для передвижения пилы.

Пила в конструкции перемещается вдоль рамы по направляющим уголкам, расстояние между которыми должно быть в 50 см. К стойкам необходимо приварить два ролика или подшипника на 20 мм. Нижний ролик должен удерживать пилораму от подъема, а верхний следует опереть на направляющий уголок.

Устройство для фиксации бревна.

На таком агрегате бревна крепятся с помощью двух гребней – неподвижного и перемещающегося посредством винта. После того как материал для обработки будет установлен, перемещающийся гребень винтами закрепляется в неподвижном состоянии. Теперь можно начинать смело эксплуатировать самодельную пилораму, выполненную из бензопилы.

Пилорама – это имеющий внушительные размеры достаточно опасный в работе агрегат , поэтому перед началом его сборки следует тщательно продумать место его эксплуатации. Оно должно быть хорошо освещенным, проветриваемым и иметь свободное пространство. Значительно облегчит процесс обработки материала находящийся рядом склад для готовых досок.

Для пилорамы с электрическим двигателем следует очень внимательно устанавливать необходимые переключатели и автоматы, а также делать монтаж проводки.

Так как наиболее опасными элементами агрегата являются все его режущие и подвижные части, то при сборке конструкции именно им следует уделить особое внимание.

Перед началом эксплуатации собранного оборудования необходимо проверить все крепления и узлы, а также устойчивость конструкции.

Инструкция по эксплуатации самодельной пилорамы из бензопилы

После того как конструкция собрана и проверена, ее необходимо опробовать в работе с древесиной. Для этого необходимо:

Рывковых движений при распиле делать нельзя, так как это может привести к стопору шины.

Следует иметь в виду, что работать необходимо в средствах индивидуальной защиты , к которым относятся рукавицы, халат, нарукавники и очки. Кроме этого, заранее стоит побеспокоиться и о защите для подвижной рамки. Ее можно изготовить из акрила или прозрачного пластика. Такие щитки способны защитить от пильной цепи и стружки.

Собранная своими руками из бензопилы пилорама позволит изготовить качественный пиломатериал с распилом правильной формы. Поэтому, если приходиться часто работать с пиломатериалами, то такое самодельное оборудование, выполненное на основе приложенных чертежей и видеороликов, станет незаменимой вещью в хозяйстве.

Дерево считается самым востребованным материалом для использования в повседневной жизни человека. Основной отраслью использования считается строительная, где востребованы доски и брусья. Также дерево используется для отделочных работ.

Современный рынок наполнен продвинутыми инструментами от ручных до стационалрных, которые позволяют обрабатывать дерево, вырезая нужные элементы с точностью до миллиметра. Примером такого инструмента является пилорама, позволяющая ровно распиливать бревно на заготовки. Недостатком пилорамы является ее высокая стоимость, поэтому владелец малого бизнеса и частник просто не в состоянии приобрести себе такой инструмент.

Идеальным решением проблемы является использование самодельного варианта на основе бензопилы, который по себестоимости получается гораздо дешевле, а по функциональности не уступает заводской конструкции. Такую самоделку нельзя использовать в промышленных масштабах на лесопилках, но он отлично подойдет для бытового использования.

Какие бывают пилорамы из бензопилы?

Портативная пилорама, переделанная из бензопилы, внешне выглядит, как тачка на колесиках, которую необходимо двигать руками. Передвигается приспособление по рельсам. Различают два вида конструкции, которые различаются использованием различных видов пил.

Ва

www.kalinark.ru

Cамодельная пилорама из бензопилы | Строительный портал

С давних времен люди занимались строительством. Раньше они просто создавали себе жилье и обустраивали его с целью защиты собственной жизни от агрессивной окружающей среды, сейчас же все иначе, с развитием цивилизации и научно технического прогресса строительство приобрело качество одного из самых прибыльных видов бизнеса. При этом, на сегодняшний день, древесина является наиболее востребованным материалом. Уже давно миновали времена, когда строительство дома осуществлялось посредством только что спиленных и необработанных стволов деревьев. Чтобы древесина смогла принести пользу при строительстве, ее, для начала, необходимо распилить, незаменимым помощником для этой работы является пилорама. Ни одна компания на строительном рынке не может даже представить свою деятельность без этого инструмента.

Виды пилорам на базе бензопилы и их особенности
Как сделать пилораму из бензопилы (1 вариант)
Чертеж пилорамы из бензопилы (2 вариант)
Самодельная пилорама из бензопилы. Видео

Виды пилорам на базе бензопилы и их особенности

В строительном магазине вы можете приобрести мини-пилорамы, изготавливаемые разными фирмами. В основу этих пилорам входит бензопила мощностью 6,5 л.с, закрепленная в тележке на роликах, которую нужно вручную передвигать по рельсовому пути, предварительно расположенному на подготовленном земельном участке. В Распиле круглого леса используется пильная цепь с профессиональной и мощной бензопилой, способной интенсивно работать весь рабочий день. Кроме цепной бензопилы, может быть использована цепная электрическая пила. Главный недостаток цепной пилорамы – это большое количество опилок, получаемых от работы пильной цепью.

Этого недостатка нет у ленточных пилорам, с помощью которых вы сможете распиливать бревна сравнительно большего диаметра. Но здесь проявляется другой недостаток – при работе опилки разлетаются на большую площадь вокруг агрегата, что небезопасно. К счастью, с этой проблемой справляется гибкий воздуховод, подключенный к стружкоотсосу.

Как создать пилораму из бензопилы (1 вариант)

Для создания пилорамы из бензопилы нужно два швеллера, высотой от 140 до 180 миллиметров и длиной около 8 метров. Также нам понадобятся уголки 50 на 100 миллиметров и две рельсы, их нужно перевернуть подошвой вверх. Создавая основу для пилорамы, по ее длине сверлим отверстия диаметром 14-16 миллиметров, отверстия должны располагаться на расстоянии 1-1,5 метра друг от друга. В работе потребуются стяжки, их число должно быть равно количеству отверстий, в качестве стяжек можно использовать отрезки водопроводной трубы. Длина стяжки должна составлять 25 сантиметров, их соединяют при помощи болтов. Стойки изготавливаются из металлических угольников, на которые ставится основа для пилорамы. Изготавливая основу, нужно тщательно следить за тем, чтобы основа состояла из строго прямых элементов. Расстояние от крайних стоек до конца основы должно состоять от 80 до 100 сантиметров. Чтобы придать дополнительную жесткость конструкции, можно приварить специальные раскосы между стойками.

Первая половина работы сделана, далее изготавливаем подвижную тележку, в ее основу пойдет стальная плита длиной 600 миллиметров и толщиной от 4 до 6 сантиметров. К плите снизу приваривается уголок 40 на 40 миллиметров, а далее тележка ставится на подшипники или ролики. Вверху необходимо приварить два уголка, к которым прикрепляем бензопилу, с помощью которой будет происходить распил. Последним этапом изготавливаем конструкцию для фиксации бревна. Для этого нужны трубы 35-40 миллиметров в диаметре и подвижные шланги, которые располагаем с последующим закреплением на любой необходимой высоте, ограничиваясь длиной трубы.

Чертеж пилорамы из бензопилы (2 вариант)

Еще один вариант создания пилорамы из бензопилы, идея та же, но более доработана.

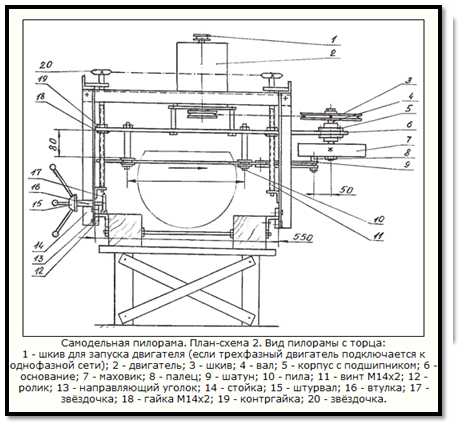

Пилорама, рассматриваемая на этом чертеже, включает в себя четыре главных узла: первый – пила и ее привод, второй – механизм, благодаря которому можно регулировать толщину получаемой доски, третий – механизм, позволяющий передвигать пильную часть конструкции, четвертый – устройство для фиксации бревна.

Пила и её привод:

Можно попробовать сделать пилу с приводом самостоятельно, но не будем мудрить и используем бензопилу.

Механизм для регулирования толщины доски:

Распил нужной толщины доски производится посредством опускания или поднимания основания 6 (план-схема 2), которое крепится на четырёх винтах. Само основание удерживается приваренными к пластине 4 (рисунок ниже) гайками, у которых согнуты края. Вверху основания находятся контргайки, они затягиваются после того, как пилорама будет настроена на нужную толщину распиливаемых досок.

Механизм для передвижения пилы в пилораме:

Пильная часть пилорамы перемещается по направляющим уголкам 13 (план-схема 2) вдоль рамы, между уголками расстояние составляет 0,55 метров. К каждой стойке 14 прикреплены два ролика 12 (план-схема 2). Верхний ролик опирается на направляющий уголок, а с помощью нижнего ролика, пильная часть пилорамы удерживается от подъема. Вместо роликов можно использовать подшипники 20 миллиметров.

Устройство для фиксации бревна:

В пилораме бревна крепятся с помощью двух гребёнок 7 и 9 (план-схема 1). Первая – подвижная и перемещается при помощи винта 8, а вторая остается неподвижной. После установки бревна, зажав его гребенками, подвижную гребёнку закрепляют в неподвижном состоянии двумя винтами.

Самодельная пилорама из бензопилы. Видео

На просторах интернета вы можете легко найти видео на тему того, как создать пилораму из бензопилы. Вот некоторые из них.
