Самодельная ручная лебедка | Секрет Мастера

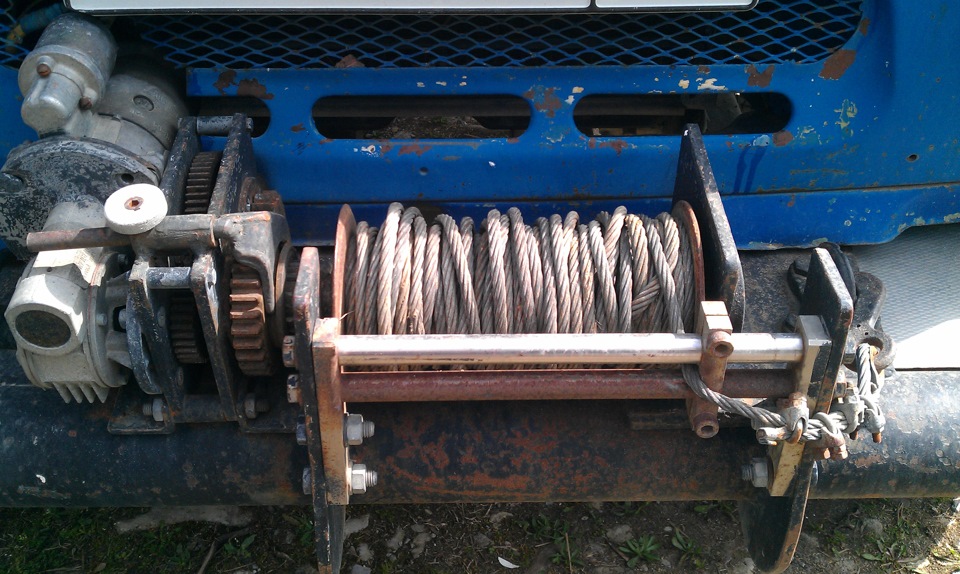

Рассмотрим способ изготовления самодельной ручной лебедки из подручных материалов.

Для изготовления нам понадобится вот такая шестеренка с-осью. Можно подобрать похожие.

Шестеренка

Так же нам понадобятся еще две вот такие шестерни как показано на фото. Все шестеренки могут быть другими, но обязательно примерно такого размера.

Шестеренки

Так же нам понадобится вот такие круглые пруты из которых будет выполнен каркас лебедки.

Прут

Далее берем две пластины листового металла и аккуратно прихватываем их между собой сварочным аппаратом.

Соблюдайте технику безопасности при работе со сварочным аппаратом.

Сварка

Далее на пластинах необходимо разметить отверстия и просверлить их. С помощью керна делаем удобные набойки для сверления.

Соблюдайте технику безопасности при работе с электроинструментом, надевайте защитные очки.

Сверлим отверстия

Вот такие отверстия у нас получились.

Отверстия

Следующим шагом подготовим четыре одинаковых прута и просверлим в них отверстия. Далее нарежем резьбу под крепеж.

Сверлим отверстия

С помощью болтов крепим пруты к боковым пластинам.

Сборка

Вот такой каркас у нас получается на данном этапе сборки.

Сборка

Теперь нам необходимо разместить отрезок трубки в середине конструкции и приварить один вот такой держатель.

Соблюдайте технику безопасности при работе со сварочным аппаратом.

Сварка

С другой стороны у нас будет расположена вот такая ось под шестеренки.

Сборка

Привариваем ось под шестеренки к трубе. С помощью болгарки обработаем сварочные швы.

Сварка

У основной шестерни срезаем все лишнее чтобы она выглядела вот так.

Сборка

Далее привариваем к другой шестерне вот такую ось.

Сварка

Теперь нам необходимо просверлить дополнительное отверстие в пластине.

Сверлим отверстие

У этой шестерни имеется вот такая дополнительная шестеренка.

Сборка

Установим шестерни как показано на фото. Разместим ось для воротка.

Сборка

Вот так выглядит общий вид. Под ось воротка приварим гайку.

Сборка

Далее из листового металла подготовим крышку с необходимыми отверстиями.

Сборка

Теперь нам необходимо сделать вот такие стойки для крышки.

Сборка

Установим крышку и приварим ее стойки.

Сборка

Далее изготовим удобный вороток под ось.

Вороток

На среднюю ось приварим гайку для фиксации троса.

Сборка

Намотаем необходимое количество троса на ось.

Самодельная ручная лебедка

Результат

Вот такая самодельная ручная лебедка получилась.

Самодельная ручная лебедка

Экспериментируйте и всегда развивайтесь. Всего доброго.

Самодельная ручная лебедка

Спасибо за просмотр!

Подпишитесь на канал и первыми получайте ежедневные новинки.

лебедкасамоделкасамоделкилайфхакинструмент

Поделиться в социальных сетях

Вам может понравиться

2 простых самодельных лебедки за копейки

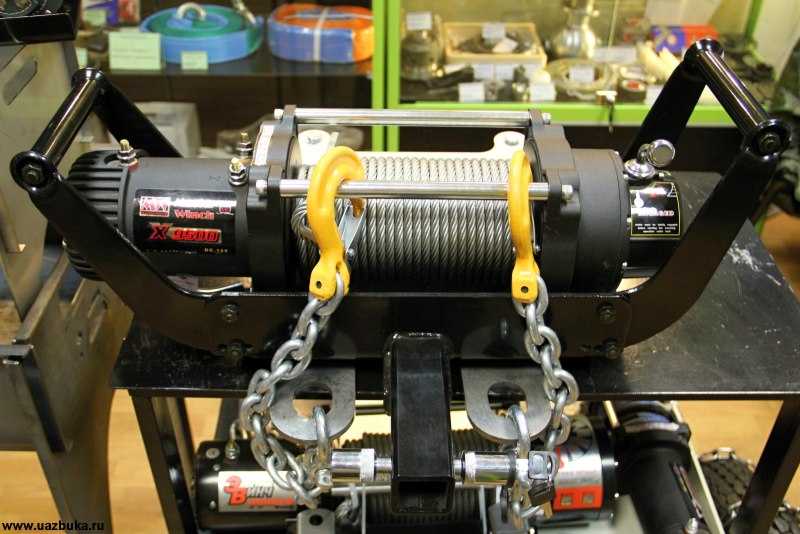

В базовую комплектацию многих внедорожников зачастую входит лебедка. С помощью этого устройства автомобиль может самостоятельно выбраться из болота или снежного плена. Учитывая состояние отечественных дорог, каждый владелец автомобиля, который используется в условиях бездорожья, должен иметь в своем арсенале подобное устройство. Это повысит уверенность при езде по лесным или проселочным дорогам.

Чтобы сэкономить на покупке, можно своими руками сделать простое приспособление, потратив буквально копейки. Такое устройство занимает минимум места внутри багажника, но может выручить в самый сложный момент.

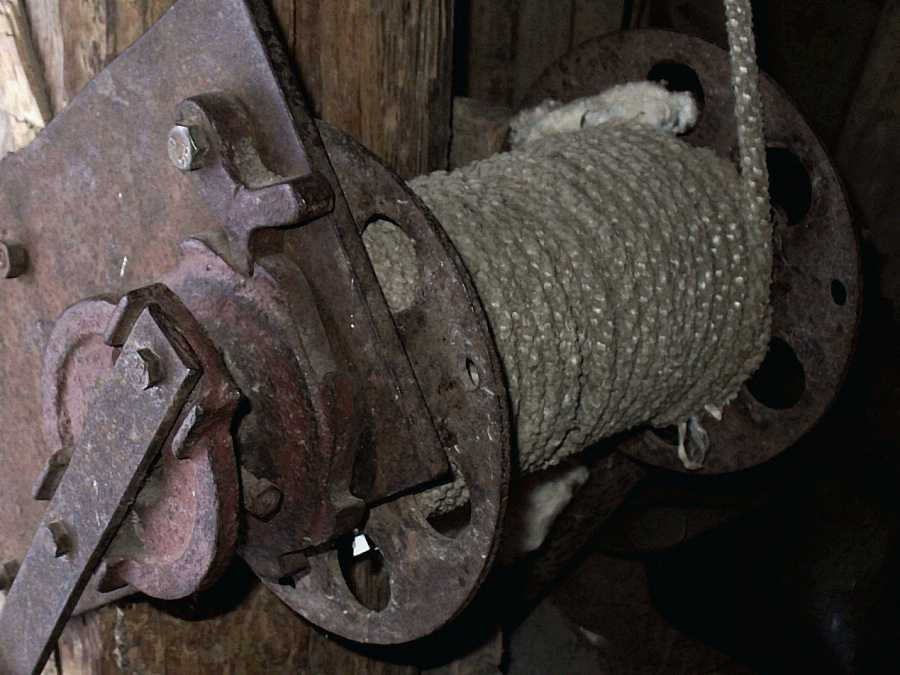

Из колесного диска

Для автомобиля со штампованными дисками можно своими силами изготовить устройство, которое поможет машине самостоятельно выбраться из грязи или снега. Приспособление работает как катушка, которая наматывает на себя веревку. Ее свободный конец закрепляется на дереве, столбе, вбитом в землю металлическом колышке. Главное, чтобы такая опора держалась максимально прочно.

Изготовление приспособления нужно проводить по следующему алгоритму:

  1. Вначале необходимо собрать шпулю из любого колесного диска. Важно, чтобы его размер был меньше, чем у штатного колеса, установленного на конкретном автомобиле.
  2. Изготовить специальные зацепы в форме буквы Г.
  3. Чтобы сделать правильную разметку, лучше достать запаску и приложить к ней будущую шпулю.
  4. На заготовке нужно сделать отметки напротив отверстий колесного диска запасного колеса.
  5. На эти отметки необходимо приварить Г-образные зацепы из стальной круглой проволоки. Они необходимы для того, чтобы обеспечить прочное сцепление доработанной шпули с колесным диском автомобиля. Здесь достаточно изготовить по одному зацепу через одно отверстие колесного диска.

    Чтобы избежать неточностей, можно вначале слегка прихватить проволоку, еще раз примериться, а только потом уже обварить изделие капитальным образом.

  6. На последнем этапе желательно покрасить изделие, поскольку его придется перевозить внутри багажника.

Читайте также

Прокачиваем масляные амортизаторы грамотно: 5 серьезных ошибок
Опытные автомобилисты полностью осознают необходимость прокачки амортизатора (стойки) перед установкой. Это позволяет заблаговременно выявить брак. Длительное нахождение в нерабочем состоянии…



Изготовленное приспособление на практике применять достаточно просто. Если машина застряла на бездорожье, то нужно действовать следующим образом:

  1. Вначале нужно зацепить шпулю на ведущее колесо автомобиля.
  2. В отверстие соска камеры на диске шпули завести крепкую веревку, завязать узел не ее конце.
  3. Ее свободный край нужно привязать к дереву или колышку, вбитому в землю.
  4. Запустить двигатель, включить первую скорость и начать движение. Машина будет вытаскивать саму себя.

Во время движения недопустимо вращать рулевым колесом, поскольку в таком случае повышается вероятность перетирания каната из-за его схождения со шпули.

Такое устройство идеально подходит для авто с передним приводом при движении вперед. Для авто с задним приводом лучше выезжать назад.

Если используется колышек, то нужно особое внимание уделять надежности его установки. В противном случае его может вырвать весом авто.

Читайте также

Топ-7 улучшалок для авто с AliExpress: последние авторазработки
Современный автомобиль буквально напичкан электроникой. Управлять им достаточно просто и комфортно. Кроме того, современная промышленность выпускает огромное количество различных аксессуаров,…



Из тормозной трещотки

Лебедка всегда поможет в самый неудобный момент, когда посторонней помощи ждать не приходится. Заводские изделия этого типа стоят очень дорого, поэтому есть смысл изготовить их самостоятельно.

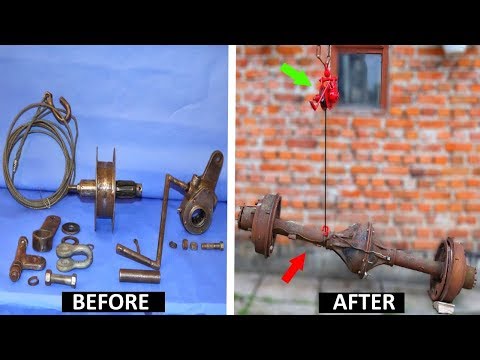

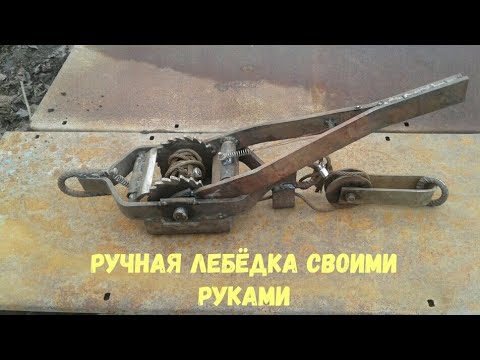

Сделать это можно, используя тормозную трещотку от автомобиля КАМАЗ (рычаг для регулировки хода штока тормозных камер). Такую деталь несложно приобрести через интернет.

Дальнейшие работы нужно изготавливать в следующей последовательности:

  1. Вначале требуется изготовить вал, установить на него барабан с намотанным тросом.
  2. Сделать серьгу из металлической пластины, закрепить на ней петлю или карабин, который с другой стороны крепится на проушину трещотки тормозов.
  3. Сформировать из арматуры рычаг для того, чтобы вращать вал лебедки.
  4. На последнем этапе зацепить автомобиль с помощью троса, который проходит через блок.

Такая самодельная ручная лебедка без проблем вытаскивает легковой автомобиль.

Читайте также

С этими 5 неисправностями продолжать движение опасно для жизни
Современная автомобильная промышленность уделяет максимум внимания активной и пассивной безопасности транспорта. Несмотря на усилия производителей, эксплуатация любого автомобиля сопровождается…



Описанные выше инструкции дают возможность изготовить своими руками устройства, с помощью которых можно вытащить застрявший автомобиль самостоятельно без постороннего вмешательства.
