Самодельная торцовочная пила из ручной циркулярки: как сделать торцовочную пилу из дисковой по чертежам?

alexxlab | 09.05.2023 | 0 | Разное

Циркулярка ручная добавляем возможности

Как циркулярка ручная помогает добавить больше возможностей в операции с циркулярной пилой. Приспособление, которое показано ниже, это предложение создать портативный циркулярный стол из фанеры толщиной 3/4 дюйма и двух прямых кусков алюминиевого или железного уголка размером 1 дюйм. Это приспособление представляет собой торцовочную пилу с возможностью делать резы под разными углами и перемещаясь по уголкам делать продольные и поперечные распилы.

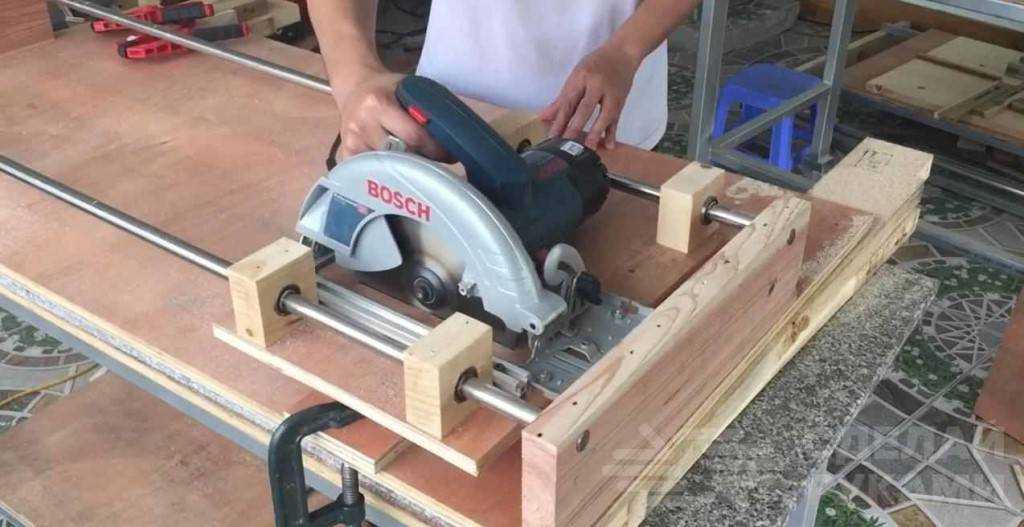

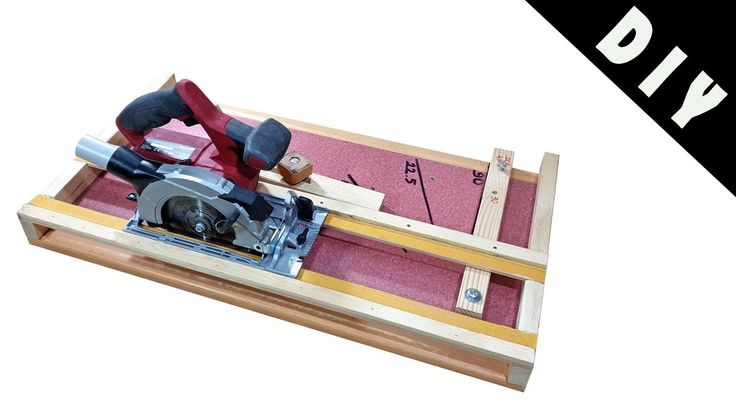

Общий вид возможностей, которые получит циркулярка ручная.

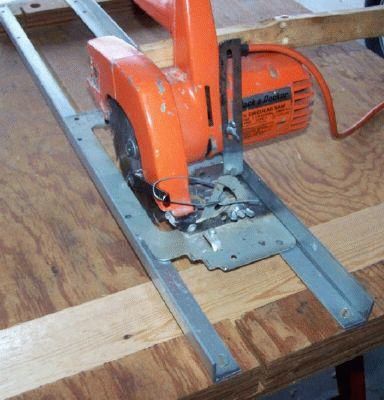

На фото видно, что ручная циркулярная пила своим основанием расположена внутри направляющих, функции направляющих выполняют два уголка расположенных параллельно друг другу, пила имеет возможность регулировки угла наклона и регулировку высоты пильного диска. Уголки над столом расположены на деревянных рейках, которые по высоте равны максимальному выходу пильного диска над основанием пилы. Защитный чехол пильного диска для удобства в работе убрал, чтобы не мешал и для фиксации, привязал его куском проволоки. Автономный выключатель напряжения пилы — это не является необходимым, но желательно иметь для работы пилой.

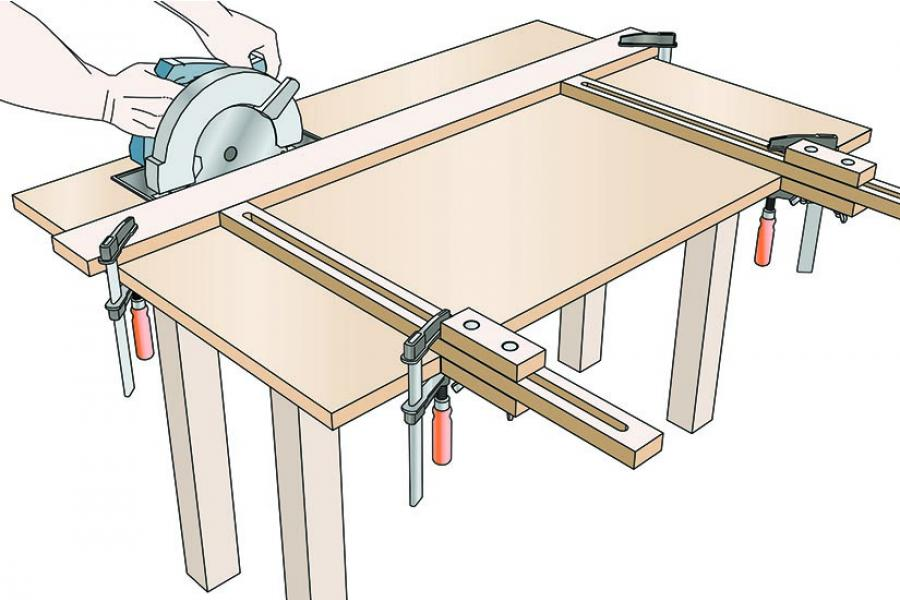

Формирование циркулярного стола.

Первый шаг — это определить размеры будущего стола циркулярки, по размерам стола приготовьте два бруска и два уголка, на брусках будут располагаться уголки, соблюдение в брусках заготовках угла 90 градусов обязательно. Длина двух брусков должна учитывать возможность расположения ручной пилы в поперечном и прямолинейном направлении по отношению к столу.

Установка брусков на столе должна быть параллельна друг к другу и в сочетании с уголками создать прямоугольник, как показано на фото. Просверлив отверстия под шурупы и сделав потаи в брусках закрепите их на столешнице, в дальнейшем эти бруски будут использоваться, как направляющие линейки.



Регулировка направляющих.

На следующем шаге создания стола нужны два уголка. Основное требование к ним, чтобы они были прямыми. Для каждого отверстия в уголках делаются потаи. На фото показан способ крепления уголков к брускам. Желательно сразу не сверлить большие отверстия под болты, тем самым вы оставите возможность настройки и регулировки приспособления. По окончанию всех настроек, просверлите большие отверстия и закрепите направляющие надежно болтами.

Небольшой совет, чтобы сделать жизнь легче.

 Согласитесь, что постоянные изменения в настройках уголков, для продольных и торцовочных пропилов, постоянно будут вызывать раздражение. Чтобы сделать жизнь легче, изготовьте квадратную пластину, взяв за основу больший размер основания пилы и уже в пластине сделайте вырез под пильный диск. На фото слева показана стальная пластина с вырезом. Просверлите несколько отверстий в стальной пластине и закрепите основание пилы. Плавность передвижения создадут зенкованные отверстия в нижней части пластины. Расстояние между направляющими теперь постоянное, изменение направления пропила осуществляется простым переворотом пластины на 90 градусов.





Располагайте на поверхности стола, под разными углами, небольшие направляющие из прямоугольных брусков дерева и они помогут резать точные и разные углы на заготовках. Для плавного движения основания пилы по уголкам, добавляйте смазку на уголки небольшими каплями моторного масла или солидола.

Метки: пила циркулярная ручная, ручная циркулярная пила, самодельная циркулярная пила, циркулярка своими руками, циркулярная пила. Закладка Постоянная ссылка.

Циркулярка (станок по дереву) своими руками

Циркулярный станок по дереву – это стационарное оборудование с круглым пилящим диском. Помимо продольно-распиловочного станка под понятие «циркулярки» попадает также маятниковая пила (торцовочное приспособление), которая отличается подвижностью пилящего диска, подаваемого к закрепленному пиломатериалу.

Циркулярка (станок по дереву): типы

В зависимости от конструкции агрегата, можно выделить следующие виды, на которые делится циркулярка по дереву:

• Настольный тип, подходящий для бытового применения. Соответственно называнию, размещается на столе или на верстаке, имеет вес в среднем 25 кг. После производства работ станок можно спрятать. Наибольшая глубина прямого распила составляет 75 мм.
• Стационарный тип. Используется на среднем и крупном производстве, максимальная глубина пропила составляет 125 мм. С помощью стационарного типа циркулярки выполняются наиболее точные и качественные работы.
• Циркулярный станок с подставкой: с его помощью можно обрабатывать длинные доски благодаря откидывающейся подставке. Складные ножки позволяют перевозить станок. Максимальная глубина распила составляет 85 мм.

Дополнительно выделяют типы по расположению пилящего диска:

• Горизонтально-пилящие станки. Пила расположена параллельно станине.
• Вертикально-пилящие станки. Режущий диск расположен перпендикулярно станине, пила может быть открытого или полуоткрытого типа.
• Угловой тип: два диска, работающие одновременно, расположены под прямым углом относительно друг друга.

Все перечисленные виды оборудования могут быть как профессиональными, так и применяемыми для бытового использования. Отличие состоит в мощности станков, количестве приспособлений и дополнительных опций.

Конструкция циркулярки по дереву

Конструкция циркулярки по дереву

Промышленные и бытовые циркулярные станки имеют базовую комплектацию. Она состоит из следующих элементов:

1. Станина.

Основная часть циркулярного станка, к которой крепятся все остальные части оборудования. Станина, как правило, изготавливается из чугуна или прочной стали, чтобы обеспечивать устойчивость и отсутствие вибраций во время работы, чтобы не усложнять процесс. Если станина изготавливается из дерева, она должна быть скреплена ребрами жесткости

2. Рабочая поверхность.

Стол для размещения распиливаемого материала является рабочей поверхностью. Как правило, верхняя ее часть изготавливается из металла или чугуна, на поверхности располагаются направляющие и линейки для замеров пиломатериала и удобства его установки. Часть рабочей поверхности, где располагается пильный диск, обычно является съемной – это создает удобство при его замене. Щель для пилы должна соответствовать толщине диска, иначе, при большем размере, прорезь будет постоянно забиваться щепками и опилками.

3. Диск для распила

От диаметра пильного диска циркулярки, станка по дереву, зависит толщина обрабатываемой древесины. Установка диска должна производиться таким образом, чтобы над рабочей поверхностью выступало не более 1/3 его диаметра.

4. Защитный кожух.

Профессиональное оборудование обычно оснащается кожухом для защиты оператора от контакта с распиловочным диском, а также для прижима пиломатериала.

5. Расклинивающий нож.

Этот элемент устанавливается для того, чтобы упрощать распиловочный процесс, особенно тогда, когда обрабатывается неправильно высушенная или сучковатая древесина,  которая может вызвать заклинивание пилящего диска. Расклинивающий нож устанавливается за пилящим диском относительно его рабочего хода.

6. Продольный упор.

Этот элемент служит в качестве направляющего ориентира для ровной распиловки пиломатериала. Продольный упор должен быть изготовлен из жесткого материала и не смещаться в процессе работы, этого он закрепляется минимум в двух местах.

7. Привод

Привод состоит из мотора и вала, на который надевается пиловочный диск. Для качественной обработки пиломатериала требуется двухфазный или трехфазный мотор мощностью 1200-1500 Вт. Вал для крепления пилы должен иметь размеры, соответствующие внутреннему диаметру диска и обеспечивающие плотное и надежное его крепление.

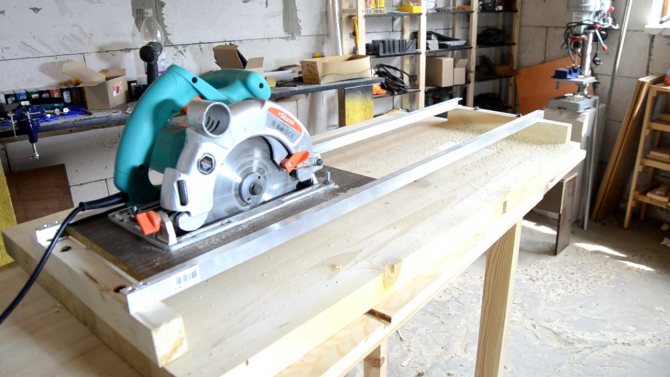

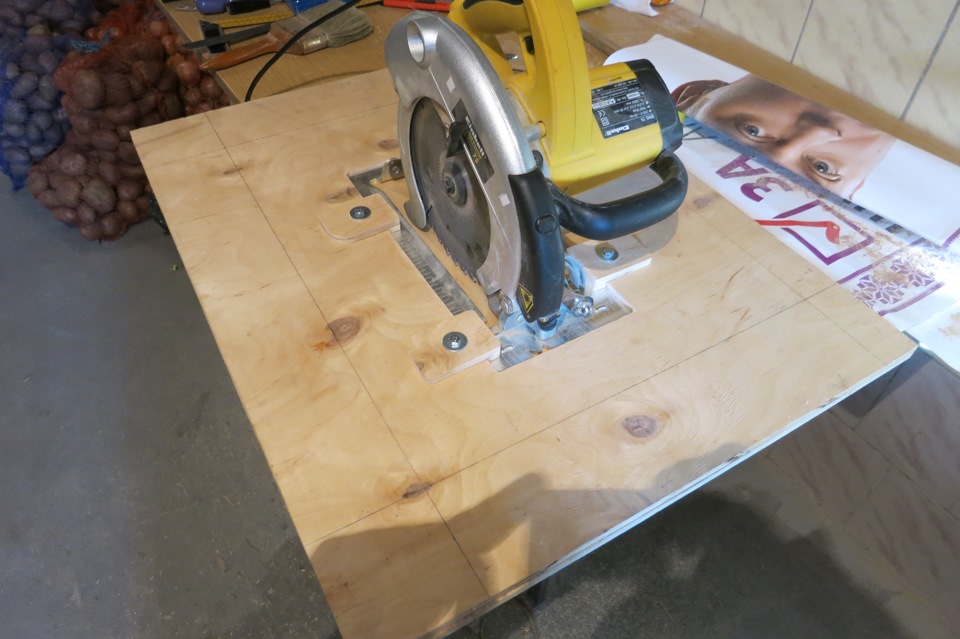

Самодельные циркулярки по дереву своими руками, фото

Самодельные циркулярки при условии правильной сборки, могут выполнять качественную распиловку материала и иметь срок службы, не уступающий фабричным моделям.

Циркулярка по дереву своими руками

Для сборки самодельной модели станка понадобятся следующие материалы и инструменты:

1. Металлический лист
2. Фанера
3. Брус сечением 50х50 мм
4. Доска 50х100 мм
5. Стальной уголок
6. Струбцины
7. Шуруповерт, электродрель
8. Измерительные инструменты
9. Ножовка или лобзик
10. Ручной фрезер

Самодельная циркулярка должна соответствовать следующим требованиям:

• Капитальная жесткость и устойчивость конструкции, от которых зависят показатели безопасности оборудования.
• Ровная рабочая поверхность
• Заземление станка
• Свободное пространство для опилок
• Свободный доступ к древесным отходам для их ликвидации
• Наличие защитного кожуха над вращающимся диском.

При выборе пилы следует учитывать требования для качественно и безопасной работы: надежное крепление диска, отгораживание рабочей части пилы, а также наличие кнопки старта и остановки пилящего агрегата.

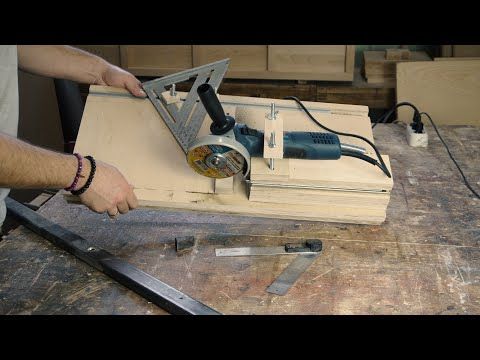

Циркулярка по дереву своими руками может собираться из обычной болгарки, или углошлифмашинки. Основой для самодельного станка также может быть ручная циркулярная пила или электродрель. Перед сборкой самодельной модели необходимо продумать ее конструкцию, рассчитать нагрузку, которой она будет подвергаться.

Для начала изготавливается устойчивая станина или верстак. Домашняя модель циркулярки не всегда нуждается в металлической сварной конструкции, поскольку не подвергается таким нагрузкам, как мощное промышленное оборудование. Если частота вращения пилы во время работы не будет превышать 4500 оборотов в минуту,  верстак можно изготовить из дерева.

Размеры станины рассчитываются исходя из основных параметров оборудования, в частности, размеров пилы. На этом этапе необходимо определиться с мощностью пилящего диска. Как правило, самодельные циркулярки по дереву своими руками для домашнего использования, изготавливаются с применением пилы мощностью не более 850 вт. Но для строительства дома требуется обрабатывать гораздо больший объем пиломатериала, соответственно, параметры мощности пилы будут другими. При этом специалисты не рекомендуют устанавливать пилу мощностью более 1250 вт, т.к. это будет не оправдано затратно и рискованно с точки зрения безопасности оборудования.

Необходимо предусмотреть в станине возможность опускать и поднимать диск, а также расположение панели управления оборудованием. При размещении кнопок управления необходимо учитывать их безопасное расположение относительно режущего диска – это может быть внешняя сторона станка или поднимающаяся столешница.

Для изготовления рабочей поверхности можно использовать металлический лист, фанеру или плиту ДСП.

Обязательным элементом самодельного станка являются направляющие для точной и ровной распиловки древесины. Конструкция направляющих изготавливается из сварного стального уголка, и крепится к столешнице струбцинами. Жестко фиксировать направляющие не желательно, чтобы в дальнейшем иметь возможность менять их положение.

С нижней стороны столешницы намечается область прорези для пилы и фиксации крепежей. Ножки столещницы изготавливаются из бруса, высота опор выбирается индивидуально для удобства работы. Дополнительную устойчивость верстаку придадут крепления ножек с помощью стальных уголков и стягивание опор диагональными рейками.

Крышку стола для удобства распила можно разлиновать или прикрепить направляющую линейку к столешнице.

Ушлошлифмашинка или ручная циркулярная пила закрепляется снизу верстака таким образом, чтобы дисковая пила выходила на поверхность через прорезь. Необходимо проверить угол наклона пилы: он должен составлять 90 градусов.

Крепление всех элементов конструкции производится с помощью саморезов.

Подобные самодельные циркулярки по дереву способны обрабатывать древесину толщиной до 4 мм,  а также листы ДСП, ДВП, фанеры. Преимуществом самодельных станков является выбор их габаритов, мощности, производительности в зависимости от желаемых качеств.

Экономьте место и деньги с помощью этого проекта по переоборудованию отрезной пилы

Хорошая отрезная пила позволит вам делать быстрые, точные и однородные пропилы. Просто выровняйте древесину и бросьте лезвие. Бзззт . Сделанный. Но, может быть, вы предпочитаете экономить деньги или у вас мало места. Может быть, вы просто заинтересованы в вызове. Если да, то есть способ превратить имеющуюся у вас циркулярную пилу в надежный стационарный инструмент.

Предупреждение: Даже если вы опытный профессионал и отлично построили этот проект, он все равно может быть опасным. Пожалуйста, действуйте на свой страх и риск. Он включает в себя небольшую модификацию циркулярной пилы, выходящую за рамки ее установленного назначения, путем закрепления ее на месте болтами и фиксации защитного кожуха в положении, при котором он не может автоматически закрывать диск. Поскольку защитный кожух больше не будет функционировать должным образом, крайне важно убедиться, что пила надежно закреплена, и стоять в стороне во время резки, как если бы вы работали с обычной циркулярной пилой. Если вы не знакомы с безопасной работой циркулярной или отрезной пилы, не приступайте к этому проекту.

Привязывание пилы к деревянному приспособлению может быть полезно для резки большого количества досок одинакового размера или когда вы устали класть боковую пилу и поднимать ее между пропилами. Это приспособление также регулируется, поэтому вы сможете установить его высоту для досок разной толщины. А если вам нужно работать где-то еще, просто снимите пилу и будьте свободны.

Конечно, если вы профессиональный столяр или кто-то, кто планирует делать много сверхточных распилов, вы можете просто купить заводскую пилу. Если нет, у нас есть проект для вас:

• Примечание: Некоторые шаги ниже включают варианты, которые будут важны, если вы планируете дополнительно модифицировать приспособление, чтобы добавить возможность резки под углом. Они четко отмечены. Но если вы просто пытаетесь получить пилу, которая движется вверх и вниз, вы можете игнорировать эти варианты и придерживаться базовой конструкции.

Статистика

• Время: 1-3 часа (работа), 2 дня (всего, включая время ожидания)
• Стоимость: $20-$40
• Сложность: твердый

Материалы

• 1 (длина 20 дюймов) доска из тополя 1/2 на 4
• 2 (длина 3/4 дюйма) болты 5/16 дюйма
• 2 (5/16 дюймовые) шестигранные гайки
• фанера Lauan
• 3/8-дюймовые скобы T50
• клей, который прилипает как к дереву, так и к металлу
• 2 (длиной 8 дюймов) полнорезьбовые 3/8-дюймовые болты с квадратным подголовком
• 2 ( Шестигранные гайки 3/8 дюйма
• 2 Соединительные гайки (3/8 дюйма)
• 1 Шайба (3/8 дюйма)
• 1 deck spindle
• 2-inch screws
• 1-inch brad nails (optional)

Tools

• Circular saw
• Measuring tape
• Square
• Bar clamps
• Drill driver
• 1/2-inch Сверло по дереву
• Сверло по дереву 3/8 дюйма
• Сверло по дереву 5/16 дюйма
• Стамеска по дереву 3/8 дюйма
• Молоток
• Степлер
• Карандаш
Защита для глаз
• (необязательно)
• Каркасный квадрат (дополнительно)

Инструкции

1. Разрежьте топольовую доску. Измерьте и отметьте 20 дюймов от одного конца доски. Используйте квадрат, чтобы провести прямую линию, затем используйте циркулярную пилу, чтобы разрезать по этой линии. Отключите пилу.

• Наконечник: Полудюймовый тополь достаточно тонкий, чтобы пила не располагалась слишком далеко над древесиной, которую вы в конечном итоге будете пилить этой пилой для самостоятельной резки, но он также достаточно прочен, чтобы надежно удерживать пилу на месте . Вы можете сделать шире, чем 3,5 дюйма, но я бы не стал делать уже — вам понадобится как можно больше пилы поверх дерева, оставляя место для забора вокруг него.
• Предупреждение: Вы будете использовать циркулярную пилу как в качестве режущего инструмента, так и в качестве направляющей. Во избежание травм отключайте пилу от сети или вынимайте аккумулятор после каждого шага, связанного с резкой. Таким образом, если вам придется использовать его в качестве ориентира, он не будет питаться.

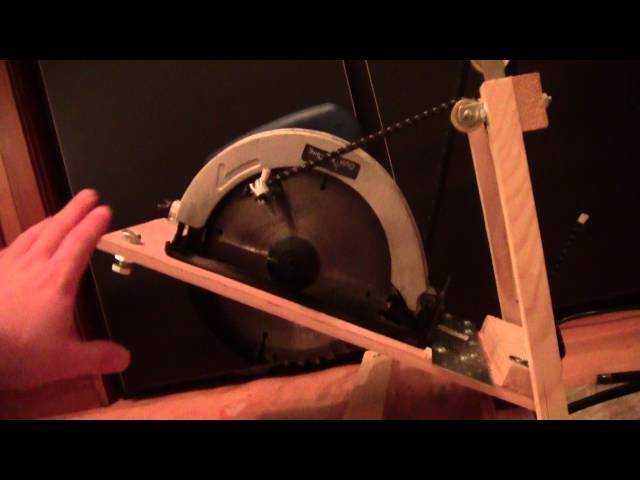

Готовая платформа для пилы. Болт сзади — это задний запирающий механизм, а тот, что спереди — это передний замок. Более темная лауанская древесина — это ограждение, удерживающее башмак пилы на месте, которому помогают два меньших болта вдоль правой стороны. John Kennedy

2. Разложите платформу для пилы. Теперь, когда вы распилили доску из тополя, вам нужно придумать, куда поставить пилу и как будет выложена ее площадка. Я использовал проводную пилу Skil с лезвием 7 1/4 дюйма, поэтому, хотя теория, лежащая в основе компоновки платформы, вероятно, будет постоянной, фактические размеры могут отличаться в зависимости от конкретной пилы, которую вы используете.

• Сориентируйте доску из тополя. Вам нужно установить его точно в том же месте, где вы обычно используете циркулярную пилу. Для меня это был правый край моей рабочей поверхности. Там это не мешает, и лезвие опускается рядом с рабочей зоной, а не через нее. Это также близко к розетке. Выровняйте доску так, чтобы ее передний и правый края были на одном уровне с передним и правым краями вашей поверхности.
• Примерно найдите передний запорный механизм. Это место, где платформа для пилы прикрепляется близко к переднему краю вашей рабочей поверхности. Вы должны убедиться, что любая часть фиксирующего механизма (один из болтов с квадратным подголовком или стержневой зажим), выступающая над платформой, не будет мешать вам при работе с пилой. Как только вы это поняли, отметьте на доске место, где будет замок. Я решил установить болт на 2 дюйма от переднего края по центру, чтобы не расколоть тополь.
• Проследите отпечаток башмака пилы. Башмак — это большая плоская часть пилы, которая опирается на то, что вы режете. Здесь большая часть этого будет находиться на платформе. Положите пилу на тополь так, чтобы лезвие было справа. Убедившись, что ни одна часть пилы не будет мешать переднему замку, и оставив место в один дюйм с левой стороны доски для упора, обведите башмак карандашом.
• Определите точки крепления. Оставив пилу на месте, найдите отверстия в башмаке, находящиеся над доской. У моего было два удобно расположенных круглых выреза спереди и сзади. Вы будете использовать их, чтобы прикрепить пилу к платформе, поэтому отметьте их расположение карандашом.
• Примерно определите местонахождение заднего фиксирующего механизма. Это будет другое место, где платформа для пилы будет крепиться к вашей рабочей поверхности. Он должен отражать передний замок. Я отметил возможное расположение моего заднего болта с квадратным подголовком в двух дюймах от задней части доски из тополя по центру.

Здесь вы можете увидеть некоторые из линий, которые я нарисовал, настраивая расположение заднего фиксирующего механизма платформы пилы. Ключ держит его по центру и на одной линии с передним замком. John Kennedy

3. Точно определите местонахождение переднего и заднего замков. Здесь важна точность, поэтому снимите пилу и точно отмерьте, где будут располагаться запорные механизмы. Используя свои грубые отметки в качестве ориентира, измерьте точную точку посередине между длинными сторонами платформы. Расстояние каждой точки от передней или задней части платформы не так важно (при условии, что вы отодвинете ее достаточно далеко, чтобы не расколоть древесину при сверлении), но разместить ее точно по центру ширины платформы будет очень важно — если передний и задний замки не выровнены, платформа не будет квадратной, а разрезы не будут прямыми.

• Совет: Чтобы убедиться, что вы просверлили отверстия именно там, где вы хотите, вставьте сверло в сделанную карандашом отметку, создав углубление, которое будет служить ориентиром при сверлении.

4. Просверлите отверстие для переднего замка. Надежно закрепите платформу на месте, оставив место для сверления отверстий, которые будут служить передним и задним замками. Простое сверление 3/8-дюймовых отверстий на обоих концах для болтов приведет к шаткой платформе пилы, поэтому вам придется вставить несколько гаек в платформу и рабочую поверхность, чтобы сделать приспособление более прочным. Начните с того, что просверлите переднее отверстие на 1/8 дюйма меньше, чем гайка, которую вы планируете использовать. Гайки для болтов на 3/8 дюйма имеют ширину 5/8 дюйма, поэтому для этого шага выберите сверло на 1/2 дюйма. Как только он окажется в вашем приводе, просверлите отверстие на всем протяжении платформы пилы и рабочей поверхности, где будет ваш передний запирающий механизм. Прохождение через оба сразу гарантирует, что отверстия выровняются правильно.

5. Просверлите отверстие для заднего замка. Для этого отверстия используйте сверло 3/8 дюйма. Просверлите прямо через платформу пилы и рабочую поверхность, где будет задний запорный механизм.

6. Сделайте шестигранное отверстие в платформе пилы для переднего замка. Отсоедините платформу пилы и поместите 3/8-дюймовую гайку для переднего болта на 1/2-дюймовое отверстие, которое вы только что просверлили в ней. Затем обведите его карандашом. Когда у вас есть контур, возьмите стамеску по дереву диаметром 3/8 дюйма и аккуратно удалите лишнюю древесину, создав шестиугольное отверстие, в которое поместится гайка.

• Внимание: Не повторяйте этот шаг для другого отверстия на платформе пилы. Болт, который проходит через заднее отверстие, должен иметь возможность свободно двигаться, особенно если вы планируете добавить возможность вращения позже.
• Совет: Чем острее ваше долото, тем лучше, так как оно сделает отверстие чище. Если вы никогда раньше не точили стамеску, вот руководство.

Вы не можете просверлить шестигранное отверстие, поэтому вам придется сделать его самостоятельно. Джон Кеннеди

7. Просверлите шестигранные отверстия в рабочей поверхности для переднего и заднего замков. Повторите Шаг 6 для отверстий, которые вы сделали на рабочей поверхности. Вы будете долбить больше древесины из заднего отверстия, потому что использовали сверло меньшего размера, но в итоге оба поверхностных отверстия будут одинакового размера.

8. Просверлите отверстия, которые помогут прикрепить пилу к платформе. Ключевым моментом здесь является обеспечение того, чтобы пила оставалась ровной на платформе, пока вы работаете. Если башмак вашей пилы имеет круглые отверстия, это легко. Выясните диаметр этих отверстий (у меня был 5/16 дюйма) и используйте сверло такого размера, чтобы просверлить их.

9. Убедитесь, что крепления пилы не выступают за нижнюю часть платформы пилы. Я выбрал самые короткие 5/16-дюймовые болты, какие смог найти (длиной 3/4 дюйма), чтобы заполнить отверстия для крепления пилы. Затем я перевернул платформу и использовал 1/2-дюймовое сверло, чтобы расчистить пространство вокруг 5/16-дюймовых отверстий, чтобы раззенковать головки болтов, чтобы они оказались заподлицо с нижней частью платформы пилы. (около 1/4 дюйма через доску из тополя). Однако вам нужно, чтобы болты торчали через верхнюю часть платформы, чтобы они проходили через отверстия в башмаке пилы.

• Совет: Эти отверстия с потайной головкой не обязательно должны быть точными — в конечном итоге вы приклеите болты на место, и клей заполнит все зазоры. Они просто должны соответствовать головкам болтов.

Как видно здесь, маленькие вертикальные гайки на платформе пилы немного выпирают из верхней части, но не выступают из нижней части доски. John Kennedy

10. (Дополнительно) Сузьте заднюю часть платформы пилы. Выполняйте этот шаг только в том случае, если вы планируете позже добавить возможность резки под углом. Если это так, отмерьте 18 дюймов от передней части платформы и проведите линию по дереву. Затем, используя эту линию в качестве основы, нарисуйте две наклонные линии к задней части платформы, поместив заднее отверстие замка как можно ближе к центру получившегося треугольника. Затем используйте циркулярную пилу, чтобы разрезать по наклонным линиям, чтобы удалить задние углы платформы.

11. Вырежьте детали для ограждения вокруг башмака пилы. Вырежьте кусочки самого тонкого дерева, которое у вас есть (я использовал лауанскую фанеру, оставшуюся после моего проекта органайзера для ящиков), чтобы положить их вдоль левого и верхнего края контура башмака пилы, который вы начертили на платформе пилы. Я вырезал полосу шириной около 1 дюйма и длиной 14 дюймов, чтобы пройти вдоль левой стороны ботинка, и более толстый кусок шириной 3,5 дюйма и длиной 2 дюйма, чтобы закрепить его в верхней части ботинка. Отключите пилу, когда закончите.

• Совет: Убедитесь, что вы не обрезаете края, которые будут касаться башмака пилы. Вы хотите, чтобы они были как можно более прямыми, поэтому убедитесь, что края обрезаны на заводе.
• Совет: Более тонкий левый забор будет труднее разрезать, поэтому сначала сделайте это, используя циркулярную пилу, чтобы оторвать его от большего куска Lauan.
• Предупреждение: После того, как вы отрежете один край верхнего ограждения, используйте ручную пилу, чтобы отпилить другой, если ваши руки находятся ближе, чем в футе от пилы. Это будет безопаснее, чем резать такой маленький кусок циркулярной пилой.

12. Установите ограждение вокруг башмака пилы. Когда у вас есть детали забора, прикрепите их скобами по контуру башмака пилы. Возможно, вы даже захотите поставить пилу обратно на платформу в качестве ориентира.

• Совет: Если у вас нет скоб, вы можете использовать гвозди длиной 1 дюйм (или короче). Вставьте их в материал ограждения и тополь, убедившись, что они не проходят через другую сторону. Как только вы убедитесь, что материал ограждения надежен, аккуратно используйте молоток, чтобы согнуть гвозди, пока они не станут плоскими.

Тонкая перегородка вокруг башмака пилы будет удерживать ее именно там, где вам нужно. John Kennedy

13. Приклейте гайки на место. Вставьте обычную 3/8-дюймовую гайку в переднее отверстие рабочей поверхности заподлицо или чуть ниже верхней части; одну 3/8-дюймовую накидную гайку в заднее отверстие рабочей поверхности на одном уровне с дном; и вторую накидную гайку в переднее отверстие на платформе пилы заподлицо с верхом. Убедившись, что они подходят, удалите их. Затем нанесите клей в соответствии с его указаниями и снова вставьте гайки.

• Совет: Я использовал клей Gorilla Glue, который просит вас смочить одну поверхность водой и приклеить другую. Я смачиваю внутреннюю часть отверстий и наношу клей на орехи.

14. Приклейте крепежные болты на место. Убедитесь, что они вошли в сделанные для них отверстия, затем нанесите клей и вставьте их на место.

15. Дайте клею высохнуть. Просто следуйте инструкциям на флаконе с клеем. Однако вы можете подождать дополнительное время, просто чтобы убедиться, что клей супертвердый. Я дал своему высохнуть целый день, хотя было сказано, что это будет сделано через пару часов.

16. Установите задний замок. Когда клей высохнет, наверните 3/8-дюймовую гайку на один из болтов с квадратным подголовком до упора. Затем добавьте шайбу. Вставьте болт в заднее отверстие в платформе пилы и навинтите еще одну гайку, пока она не будет свободно прилегать к дереву. Затем вверните болт в накидную гайку, приклеенную к рабочей поверхности, но не до конца.

17. (Необязательно) Установите передний замок. Если вы используете болт с квадратным подголовком спереди, проденьте его через соединительную гайку в передней части платформы пилы, совмещая его с гайкой в ​​передней части рабочей поверхности по ходу движения. Продолжайте, пока он не сможет пройти дальше ни через одну гайку.

18. Зафиксируйте пилу на месте. Установите пилу на крепежные болты, которые вы приклеили ранее. Как только они пройдут через башмак, закрепите пилу, затянув по одной 5/16-дюймовой гайке вокруг каждой.

19. Отрежьте направляющую. Это гарантирует, что любая древесина, которую вы распилите, будет иметь твердую поверхность, на которую можно опереться. Отрежьте шпиндель палубы на высоте 3 фута. Отключите пилу.

• Совет: Если вы планируете добавить возможность резки под углом, отрежьте шестидюймовый кусок от трехфутового шпинделя.

Если вы планируете позже добавить возможность резки под углом, руководство должно состоять из двух частей, вот так. Если нет, то это может быть один длинный кусок. John Kennedy

20. Установите направляющую. Отмерьте 10 дюймов от передней части рабочей поверхности в четырех местах, отмечая каждое: по правому краю, на 12 дюймах, на 24 дюймах и на 36 дюймах. Используя длинную линейку (либо прямой кусок дерева, либо угольник), проведите прямую линию через эти отметки. Вставьте 2-дюймовый винт рядом с каждым концом (отступив примерно на 2 дюйма), чтобы прикрепить направляющую к рабочей поверхности.

• Совет: Если позже вы захотите добавить возможность резки под углом, установите шестидюймовый шпиндель на расстоянии 14 дюймов от передней части рабочей поверхности. Это гарантирует, что пильный диск не врежется в него при вращении платформы пилы. Затем установите остальную часть шпинделя на расстоянии 10 дюймов от передней поверхности, отступив на 6 дюймов от правой стороны.
• Осторожно: Будьте осторожны, самая длинная часть направляющей остается прямой. Если нет, то и ваших порезов тоже не будет.

21. Проверьте руководство. Вы хотите, чтобы ваша пила прорезала по крайней мере большую часть древесины, которую вы будете резать, и расположение направляющей играет большую роль в этом. Я не планирую резать много досок толще 2 на 4, поэтому я положил обрывок одной из досок под платформу пилы напротив направляющей и пильного диска, а затем отрегулировал гайки и болты, пока они не встали на место. . В идеале прямой угол, образованный передним краем самой длинной части направляющей и верхней частью рабочей поверхности, должен находиться на краю или внутри самого пильного диска. Если он находится за пределами окружности лезвия, пила не прорежет его полностью.

• Совет: Если направляющая находится не в том месте, отвинтите ее и переместите, пока она не встанет на место. Затем прикрутите его на место.

22. Доработать руководство. Когда направляющая окажется в нужном месте, добавьте еще два винта по ее длине примерно на 12 и 22 дюйма.

Благодаря резиновой ленте защитный кожух остается открытым и не застревает в древесине при рубке. Это также сделает пилу менее безопасной. John Kennedy

23. Заблокируйте кожух пилы в открытом положении. Обычно это небезопасно делать с циркулярной пилой, и даже несмотря на то, что пила этой конструкции прикручена к рабочей поверхности, вы все равно должны помнить о безопасности. Я закрепил свой защитный кожух резинкой вокруг ручки защитного кожуха и передней рукоятки пилы, но вы также можете использовать веревку.

Как использовать приспособление

Регулировка приспособления проста. Не устанавливая пилу, отрегулируйте гайки на заднем фиксаторе и болт на переднем фиксаторе так, чтобы платформа пилы плотно прилегала к распиливаемому куску дерева.

Затем зафиксируйте пилу на месте и ослабьте ручку или уровень, который позволяет контролировать глубину пильного диска. Это позволит вам поднять его прямо вверх и срубить.

После того, как вы выровняете пилу по дереву, которое хотите распилить, наденьте защитные очки, встаньте с левой стороны и начинайте рубить.

Как безопасно и правильно пользоваться циркулярной пилой / Помощь и советы

Ваша циркулярная пила, вероятно, является одним из самых впечатляющих электроинструментов в вашей мастерской, поэтому стоит знать, как использовать ее в полной мере. Электрическая циркулярная пила — идеальный инструмент для быстрого распила деревянных досок в профессиональных и домашних проектах, однако неправильное использование пилы может быть опасным. Если вам нужно знать, как безопасно резать циркулярной пилой, вы попали по адресу.

Это практическое руководство SGS поможет вам быстро, безопасно и точно выполнять простые пропилы в древесине. Если вы хотите научиться пользоваться циркулярной пилой, это руководство — отличное место, чтобы начать с самого необходимого. Мы также включили несколько главных советов и коммерческих секретов, чтобы вы могли быть на голову выше остальных.

Хотите обновить свою старую циркулярную пилу? Ознакомьтесь с нашим руководством по покупке циркулярных пил или просмотрите весь ассортимент циркулярных пил здесь.

Безопасность при работе с циркулярной пилой

• Если вы используете сетевую пилу, держите все кабели и провода подальше от траектории резки.
• Никогда не своди глаз с того места, где режешь — так можно потерять пальцы.
• Если вы режете между двумя точками давления, вы, вероятно, сожмете лезвие во время резки (это называется заеданием), что может привести к отдаче.
• Убедитесь, что заготовка правильно поддерживается во время резки. Используйте верстак и зажимы для мелких деталей и удлинительный стол или роликовые опоры для более крупных.
• Убедитесь, что лишняя древесина (отходная сторона) свободно отпадает после распила, а “удерживающая сторона” остается на месте.
• Носите защитные очки и пылезащитную маску.
• Пильный диск должен быть в хорошем рабочем состоянии и острым, прежде чем пытаться что-либо разрезать.
• Большинство пил предназначены для правшей, поэтому, если вы левша, вы должны проявлять особую бдительность в отношении стружки и опилок. Отходы обычно выбрасываются слева от пилы.
• Циркулярные пилы имеют довольно впечатляющую отдачу, когда они только начинают пилить. Следите за положением своего тела и держитесь немного в стороне от инструмента.
• Не устанавливайте лезвие слишком глубоко. Полотно пилы должно выступать на 5-10 мм за глубину древесины, которую вы режете. Чем более открытое лезвие у вас есть, тем выше риск заедания или отскока пилы.
• Убедитесь, что убирающееся защитное лезвие работает правильно. Когда ваша пила отключена от сети (или с отключенным аккумулятором), проверьте, может ли защитный кожух свободно перемещаться вперед и назад (большинство ограждений диска автоматически возвращаются в безопасное положение после завершения резки).
• Дважды проверьте, нет ли гвоздей или любых других металлов, с которыми может соприкасаться ваша пила. Ничто не повредит вашу пилу больше и не создаст более сильную отдачу, чем удар циркулярной пилой по металлу.

Любой электроинструмент может быть опасен, и циркулярная пила не исключение. Ваша пила способна вращать невероятно острое режущее полотно до 85 раз в секунду — важно соблюдать все разумные меры предосторожности при работе с циркулярной пилой. Помимо наших предупреждений, стоит внимательно прочитать инструкцию по эксплуатации, прежде чем вы начнете собирать 2×4.

Знакомство с циркулярной пилой

Прежде чем мы приступим к резке, стоит внимательно изучить вашу циркулярную пилу и ознакомиться со всеми ее функциями и возможностями. Не все циркулярные пилы расположены одинаково, но приведенная ниже схема должна дать вам представление о том, где находятся различные части пилы. Если у вас есть какие-либо сомнения, сверьтесь с инструкцией по эксплуатации.

Регулировка глубины – Обычно это ручка или рычаг, которые можно использовать для перемещения опорной пластины/башмака. Всегда не забывайте затягивать рычаг или ручку регулировки глубины после того, как вы установили глубину реза.

Опорная пластина/башмак — Позволяет установить глубину резания, открывая большую или меньшую часть лезвия.

Курок – В отличие от других электроинструментов, циркулярная пила имеет только две скорости; включить и выключить. Как только спусковой крючок нажимается, двигатель пытается разогнать режущее лезвие до полной скорости. Всегда давайте пиле несколько минут, чтобы она набрала максимальную скорость, прежде чем начинать рез.

Втягивающийся защитный кожух – Когда он не используется, защитный кожух закрывает пилу, обеспечивая ее безопасность. Как правило, когда вы нажимаете пилой на кусок дерева, защитный кожух автоматически убирается. Когда вы закончите рез, защитный кожух лезвия должен вернуться на место. Защитный кожух пилы является наиболее важным элементом безопасности инструмента, потому что циркулярной пиле требуется время, чтобы лезвие полностью остановилось после выполнения разреза. Убедитесь, что защитный кожух работает правильно, прежде чем включать его в розетку.

Выбор диска для циркулярной пилы

Первое, что вам нужно сделать при покупке диска, это убедиться, что он подходит для вашей пилы. Необходимо проверить 3 основные вещи:

• Диаметр полотна , с которым может справиться ваша пила. Ручные циркулярные пилы обычно используют полотно диаметром от 110 до 185 мм.
• Отверстие под оправку (центральное отверстие) размера, который вы можете использовать. Большинство отверстий под оправку имеют размер около 10-30 мм, но могут варьироваться от марки к марке.
• Приобретайте пильный диск только с более высокой скоростью вращения 90 367 об/мин, чем может обеспечить ваша циркулярная пила, поэтому обратите внимание на частоту вращения вашего инструмента, прежде чем покупать диск.

Теперь, когда вы записали эту информацию о своей пиле, вы готовы выбрать полотно.

Типы пильных дисков:

Существует множество различных дисковых пил, и все они подходят для немного разных областей применения. Мы составили список наиболее распространенных типов лезвий и способов их использования, чтобы помочь вам делать покупки с уверенностью.
Лезвия с меньшим количеством зубьев режут быстрее, однако лезвия с большим количеством зубьев обеспечивают более качественную обработку. Буква «Т» на пиле (или зубья) указывает, сколько зубьев имеет пильный диск. Просто помните, , чем выше буква «Т», тем точнее отделка и медленнее рез.

Диски для поперечной резки

C Для работы с древесиной или древесными композитами. Специально для резки против волокон древесины (по ширине доски). Эти лезвия будут иметь от 40 до 80 зубьев и предназначены для получения красивой и чистой поверхности. Вам нужны только маленькие глотки, так как удаляется меньше материала.

Комбинированные полотна

Это более универсальные полотна для резки дерева с большим количеством зубьев, которые можно использовать как для поперечной, так и для продольной резки. На каждый зуб для продольной резки приходится четыре зуба для поперечной резки, что придает лезвию характерный вид.

Лезвия для каркаса

Эти лезвия имеют 24 зубца и эффективны для черновых столярных работ. Выберите одно из этих лезвий, когда скорость важнее, чем чистый срез.

Фанерные лезвия

Эти полотна имеют 100 или более очень мелких зубьев и предназначены для резки без раскалывания заготовки.

Диски с тонким пропилом

Эти диски имеют узкий профиль для более быстрой резки, меньшего расхода материала и меньшего расхода энергии.

Лезвия с полой шлифовкой

Эти полотна имеют более тонкий корпус и более толстые зубья, что снижает вероятность того, что древесина будет «защемляться» или слипаться вокруг лезвия.

Диски со сплошным ободом

Эти специальные диски имеют алмазную кромку и также известны как алмазные диски. Они используются для плитки и сланца, а не дерева, и имеют ультратонкую отделку. Эти диски обычно предназначены для влажной или сухой резки (проверьте упаковку).

Диски с турбо-ободком

Еще один вид дисков с алмазным ободком, эти специальные пильные диски имеют зубчатый обод для резки таких материалов, как кирпич и бетон. Они более агрессивны, чем непрерывные лезвия, но не оставят вас с идеальной отделкой. Как правило, только сухая резка.

Диски сегментированные

Алмазные диски другого типа, но с ободом, разделенным на впадины. Это самый агрессивный тип алмазных дисков, и они режут быстрее, чем другие типы. Они оставляют шероховатую поверхность при резке кирпича или бетона. Доступны варианты для влажной и сухой резки.

Абразивные диски

Эти диски режут кирпич и бетон, как алмазный диск, однако они сделаны из оксида алюминия или карбида кремния. У них нет зубьев, и они дают среднюю чистовую отделку, но, как правило, работают намного медленнее, чем алмазная альтернатива.

Диски для продольной резки

Для работы с древесиной или древесными композитами. Специально для резки с по волокну древесины (длина доски). Обычно эти лезвия имеют от 16 до 40 зубьев и предназначены для агрессивной резки при удалении отходов с большими горловинами.

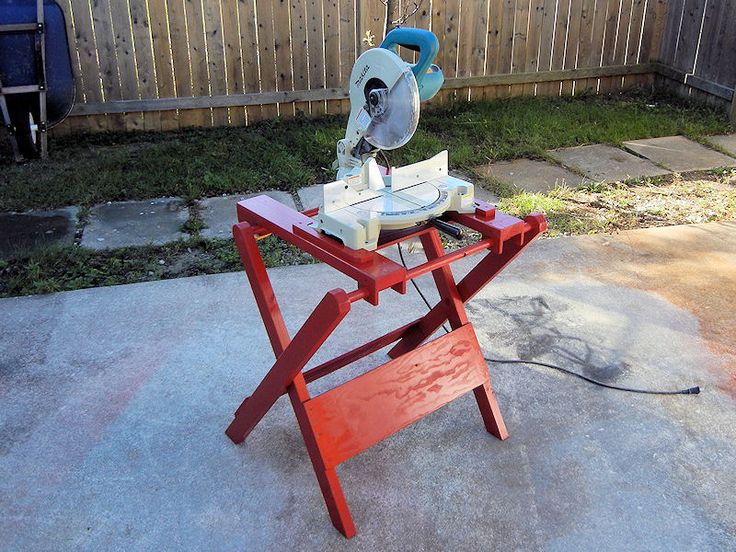

Чтобы получить максимальную отдачу от вашей пилы, вам понадобится несколько единиц оборудования. Для начала мы рекомендуем хороший рабочий стол или скамью для поддержки вашего материала. Существуют и другие способы заготовки древесины для резки, но верстак, безусловно, самый простой и прямой метод.

Что вам понадобится

Если вы работаете с циркулярной пилой с питанием от сети, убедитесь, что вы приобрели удлинитель хорошего размера , который дает вам достаточно места для движения и не настолько длинный, чтобы вы могли споткнуться это.

Основное защитное оборудование, такое как пара защитных очков , пылезащитная маска и, возможно, даже несколько защитных наушников , минимизируют риск получения травмы во время работы. И, конечно же, вам понадобятся базовые инструменты для разметки и измерения , такие как карандаш, рулетка и угольник.

Как безопасно выполнять распилы циркулярной пилой

Циркулярной пилой можно выполнять два основных типа распилов: поперечный и продольный. Поперечный пропил — это простой пропил по длине куска древесины против волокон. Распил следует по длине древесины и идет с волокнами. Рип-порезы сложнее, и для их правильного выполнения может потребоваться небольшая практика.

Следующий метод идеально подходит для обоих типов пропила, однако мы рекомендуем вам попробовать несколько поперечных пропилов, прежде чем переходить к продольному пропилу:

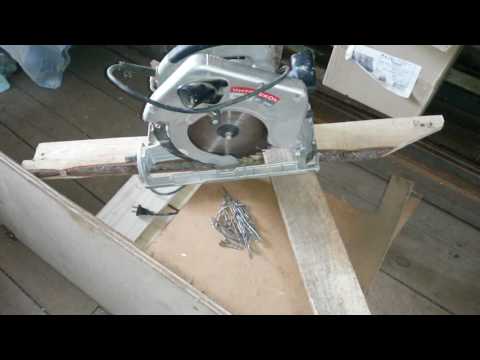

1. Установите глубину диска, отключив пилу от сети и держа ее рядом с материалом. вы будете резать (с убранным защитным кожухом). Используйте ручку регулировки глубины, чтобы изменить положение башмака, пока лезвие пилы не будет выступать на 5-10 мм ниже материала, который вы собираетесь резать. Когда ваша пила правильно настроена, затяните регулировочную ручку, и вы готовы к работе.2. Положите древесину, с которой вы работаете, на поверхность, где вы ничего не заденете, то есть не на пол. Используйте козлы, верстак и зажимы или что-то подобное. Убедитесь, что лишняя древесина свободно падает, тем самым снижая риск заедания и отдачи. 3. Отметьте древесину, которую вы обрезаете по длине. Измерьте рулеткой, а затем выровняйте треугольником. Поместите башмак пилы на заготовку. Посмотрите вниз на правую сторону циркулярной пилы и выровняйте лезвие по карандашной отметке. Ваша циркулярная пила должна иметь направляющую на башмаке, которая покажет вам, где будет сделан разрез. Убедитесь, что все хорошо совпадает с отметкой карандашом.

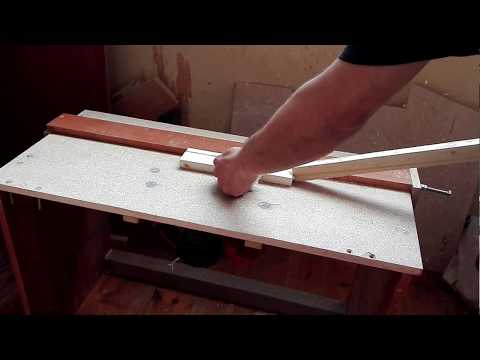

СОВЕТ : Для более длинных заготовок используйте направляющую линейку . Это может быть так же просто, как прикрепить второй кусок дерева к заготовке. Цель упора для пилы — дать вам прямой край, чтобы он держался с одной стороны опорной плиты пилы. После того, как вы выполнили измерения, просто закрепите «ограждение» так, чтобы оно было заподлицо с опорной плитой циркулярной пилы. Теперь, когда вы сделаете разрез, вы можете использовать забор в качестве ориентира (см. рисунок ниже).

4. Запустите пилу и дайте ей разогнаться до полной скорости. Следите за направляющей линией. Сделайте разрез, аккуратно прижав пилу к сделанной карандашом отметке. Если вы установили забор, держите опорную плиту пилы на одном уровне и параллельно направляющей. Не давите слишком сильно и делайте движение плавным. Если вы чувствуете, что скорость двигателя пилы снижается, значит, вы нажимаете слишком сильно. Благодаря острому лезвию ваша пила с легкостью пройдет даже через самые твердые материалы. Всегда держите основание пилы ровно напротив дерева.5. Когда вы закончите рез, защитный кожух должен автоматически вернуться в безопасное положение. Даже полностью функционирующий, хорошо обслуживаемый инструмент может забить возвратный механизм мусором, поэтому, прежде чем пытаться удалить засор:
— Убедитесь, что полотно полностью остановилось
— Убедитесь, что полотно успело остыть
— Убедитесь, что инструмент отключен от сети (или батарея извлечена) Мы видели, как сделать простой разрез, вот несколько дополнительных профессиональных секретов, советов и приемов, которые помогут вам работать как профессионал в кратчайшие сроки.

Ширина вашего полотна

Лезвия из быстрорежущей стали тоньше, чем из термопластичной стали, поэтому, если вы вырезаете более тонкие куски из широкой доски, с более тонким лезвием из быстрорежущей стали вы будете производить меньше отходов. Помните, что если вы разрежете 100-миллиметровый брусок пополам, у вас не получится два 50-миллиметровых бруска — всегда останется несколько миллиметров отходов.

Проведите тест на поцелуй

Когда точность действительно имеет значение, проведите быстрый тест на поцелуй, чтобы убедиться, что вы все в порядке. Выстройтесь как можно лучше, запустите пилу и сделайте небольшой надрез (или поцелуй) в древесине, чтобы увидеть, где пила действительно разрежет. Идея состоит в том, чтобы сделать максимально неглубокий разрез, чтобы проверить, как будет работать ваш реальный разрез.

Совершить ошибку

Чтобы каждый раз резать прямые линии, нужно немного потренироваться. Если вы допустили ошибку, не пытайтесь вернуть лезвие в нужное русло.
