Видео, как сделать станок из циркулярной пилы своими руками.

В видео особенно не показан процесс создания самодельной циркулярки. Но там настолько всё просто, что я даже не задумался снимать это процес создания циркулярки… делаем коробку из дсп(без дна), ставим циркулярку, режем отверстие, закрепляем циркулярку на болт, проверяем 90 градусов или параллельность(в зависимости от плоскости), закрепляем остальные болты…

Выглядит, конечно, мало презентабельно, но и делал её не на выставку.

У меня возникла необходимость в маленьком циркулярном станке.

У меня есть маленькая и большая циркулярка.

Из большой ручной циркулярки DVT решил сделать  маленький циркулярный станок.

Первое условие   – сделать быстро! Потратить 1 -2 дня… Чтобы циркулярный станок был маленьким. Чтобы его можно было бы переносить одному человеку. Чтобы по размеру проходил свободно в дверь на балкон. Сделать направляющую для нарезки пиломатериалов вдоль. Сделать  пылеуловитель(использовать старый пылесос).

Скопировать ссылку

Пошаговое создание самодельного циркулярного станка.

Здесь нужно отметить, что белая труба,  которая была предназначена для забора воздуха – я убрал, потому, что невозможно было  регулировать подъем и опускание циркулярки.

Фотография самодельной циркуляки из ручной дисковой пилы.

Размеры стола циркулярки:

Размер стола 60 см на 40 см. Размер ничем не обусловлен, просто был кусок ДСП от какой-то мебели.

Размеры ящика 42 см на 30 см, на котором стоит стол,  зависели от размера собственного стола циркуляки. Вернее чуть большего размера, чтобы внутри можно было закрепить уголками. Хотя уголки можно было сделать и снаружи…

Расположение диска относительно края станка.

Расположение  диска от ближнего края стола 11 см. Здесь нужно внести некоторые акценты. Из-за маленького размера стола,(и помещения … в нашем случае балкон) старайтесь сместить диск циркулярки максимально к краю. Это позволит распиливать максимальный размер пиломатериалов по направляющей

Полочка – справа под столом – сделана специально для направляющей..

Воздухозаборник. Нигде я такого не видел, но подумал, что если мусор не будет проходить сквозь циркулярку, то это будет лучше, чем если циркулярка будет пропускать через себя все опилки. Внутри воздухозаборника поставлена тряпка в качестве фильтра.

Выключатель с тройником, при нажатии на включатель, включается и циркулярка и пылесос.

Давайте переврем станок и посмотрим, как закреплена циркулярка и , что вообще творится внутри… фотоаппарат, как-то странно снял, что коробка стала кривая…

“>Самодельная циркулярка из ручной дисковой пилы вид снизу.

Ручная циркулярка прикреплена к столу  в 4 местах.

Для этого просверливаем 4 отверстия в собственном столе циркулярки и крепим саморезами.

Также уголки, которые крепят стол к коробке.

Плюс отверстие для пылесоса.

Пыль он, конечно, втягивает, но не всю. За счет того, что  коробка не герметична, много энергии расходуется впустую.

Но в любом случае. Нужно делать, чтобы при малейшей необходимости отсоединить шлаг пылесоса от циркулярки.

Поэтому 100% высасывания пыли нет.

Пытался  подключать к специальному отверстию для выброса пыли и стружки, но то, что оно расположенное сбоку – очень неудобно на балконе, и  оно также, не  эффективно на 100%.

Если делать нормальный пылеуловитель, то это уже будет стационарный станок.

Здесь также нужно добавить, что такой вариант – вполне реальный, но нужен очень мощный пылесос! Которого  у меня нет! Но я сделал надрез в защитном кожухе и приклеил трубу от пылесоса туда! И эффективность стала намного лучше! по крайней мере мелкая пыль, которая самая вредная,  практически вся стала засасываться в пылесос!

Наверняка, если  подключить мощный пылесос, а не умирающий, как у меня, то будет результат на 99%! Т. е. никакой пыли!

Ключевые слова : Самодельная циркулярка:
самодельная циркулярка
купить самодельную циркулярку
самодельные циркулярки по дереву
как сделать самодельную циркулярку
самодельные станки циркулярки
самодельные циркулярки фото
самодельные мини циркулярки
чертеж самодельной циркулярки
самодельный стол для ручной циркулярки
самодельные приспособления для циркулярки
самодельный верстак для ручной циркулярки
самодельный верстак для ручной циркулярки
самодельные настольные циркулярки

Циркулярка своими руками: чертежи, описание и видео

Перейти к содержимому

Самодельная циркулярная пила является своеобразным подручным инструментом, способным справиться с рядом строительных задач в бытовых условиях. В принципе, самому сделать циркулярку не составит труда даже в том случае, если вы не владеете какими-то специальными навыками, главное – иметь хоть небольшое представление о работе с металлом. Необходимый материал обычно удается отыскать в гараже или домашней мастерской, и здесь подойдет стальной уголок, профильная труба прямоугольного сечения и движок. Собранную циркулярку можно поставить на имеющийся верстак или же, за неимением такового, придется сооружать стол для циркулярной пилы своими руками. Что касается мотора, то вы можете использовать агрегат от старой стиралки или мотоблока, но обо всем по порядку.

Ручное устройство из угловой шлифмашинки

На болгарку необходимо надеть металлический ленточный хомут так, чтобы его винтовая стяжка была расположена снизу, а уже к ней фиксируется полоска оцинкованного металла с отверстием под скользящий упор, сложенная вдвое. В принципе, специальный хомут со стойкой может делаться как единое целое, но в таком случае толщина металлической полоски в идеале будет не менее полутора миллиметров. Далее в корпусе редуктора будущей циркулярки придется делать пару отверстий для болтов, для чего он разбирается, и определяются точки сверления. Через проделанные отверстия прикрепляется осевая рукоятка для циркулярной пилы, собранной из болгарки, так как имеющаяся ручка не позволит осуществить качественный пропил, даже если мастер обладает недюжинной физической силой.

Осевая рукоятка, которой будет снабжаться циркулярка из болгарки, изготавливается из металлического прута или трубки. Конструкция по форме может представлять собой поперечную скобу либо своеобразный рог. Концы металлической детали, которыми рукоятка крепится к редуктору, снабжаются отверстиями под крепежи. Здесь есть один важный момент: концы нельзя расклепывать, чтобы исключить прогиб рукоятки в процессе работы циркулярки, собранной своими руками

На другом конце штанги нарезается резьба, благодаря которой она соединится с рукояткой. Предварительно на резьбу накручивается одна гайка, а после сборки конструкции – вторая. Подтягивая и опуская гайки данного приспособления для самодельной ручной циркулярной пилы, регулируется глубина реза. Вот так в домашних условиях можно переделать болгарку в полноценный дисковый инструмент, предназначенный для резки различных материалов. К слову, переделывая циркулярку из дрели, можно добиться аналогичного результата.

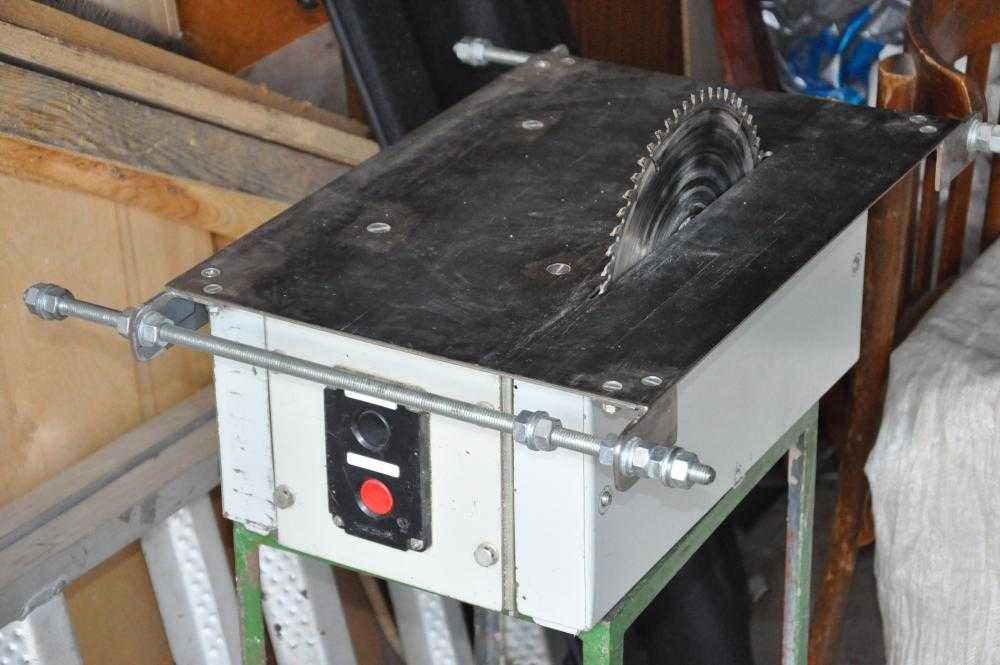

Миниатюрный циркулярный станок настольного типа

В предыдущем разделе статьи мы рассказали, как сделать мини циркулярную пилу ручного типа из угловой шлифовальной машинки, а теперь хотим поделиться с вами секретом ее превращения в стационарный образец для большего удобства в использовании. Такой процесс очень прост и подразумевает сборку П-образной станины для циркулярной пилы из трубы диаметром 14 – 20 мм с подвижным поперечным рычагом. Конструкцию изготавливают так, чтобы ее нижние концы изгибались горизонтально вдоль направления реза, при этом они крепятся на стол для ручной циркулярки болтами. Устойчивость станины циркулярки обеспечивается за счет дополнительных опор, для чего на горизонтальную перемычку надевают качающийся рычаг, сваренный из трубы в форме буквы «Т».

Подвижность элемента достигается путем распиливания горизонтального сегмента на две равномерные части, которые после монтажа скрепляются хомутами

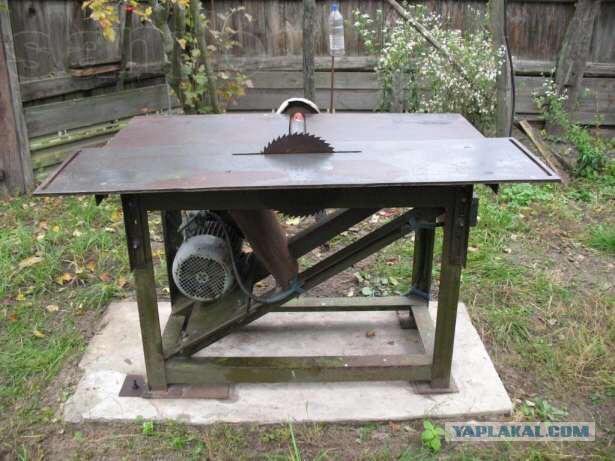

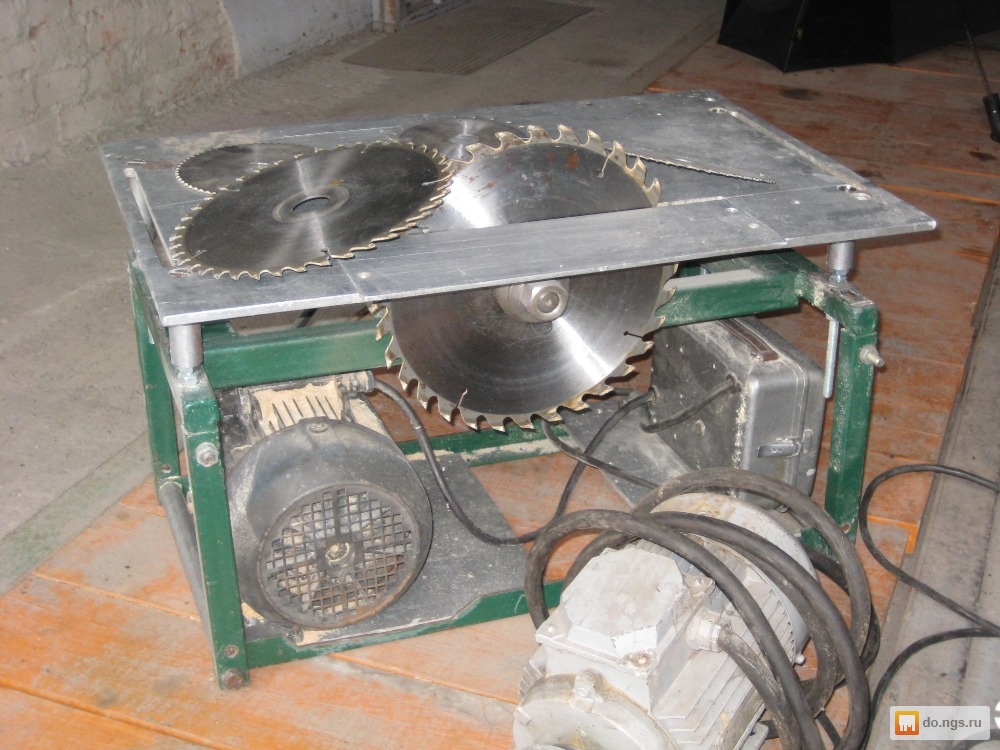

Стационарный станок

Циркулярный станок, максимально приближенный к заводским моделям, требует грамотного подхода к сборке, поэтому перед тем как сделать циркулярную пилу стационарного типа, необходимо продумать все до мелочей. В принципе, настольная мини циркулярная пила от стационарной отличается высотой станины, что напрямую зависит от характера выполняемых работ и габаритов заготовок, которые будет обрабатывать устройство.

Как видно из рисунка, самодельные циркулярки данного типа имеют понятную конструкцию, а чертежи, подобные представленному выше, существенно облегчают процесс их сборки. Перед тем как сделать циркулярку, а также смонтировать циркулярный стол своими руками, рассмотрим каждую деталь агрегата отдельно, чтобы знать все тонкости его работы и монтажа.

Стол для циркулярки

Стол для ручной циркулярной пилы с прорезью по центру иногда переделывают из обычного кухонного или же собирают из брусьев либо металлических профилей. Стол для дисковой пилы специалисты настоятельно рекомендуют покрывать листом оцинкованного металла, так как без покрытия основе грозит истирание по центру от постоянного трения пиломатериала, что в свою очередь негативно повлияет на качество пропила, да и глубина реза будет неравномерной.

Пильный диск

Зубчатый диск должен возвышаться над поверхностью стола циркулярки максимум на треть от своего диаметра, в противном случае он не будет пилить дерево как следует, да и сам процесс станет опасным. Если нужно разрезать брус диаметром, к примеру, 100 мм, аналогичный параметр резака не должен превышать 350 мм, однако и движок здесь потребуется с мощностью от 1 кВт. Для заготовок диаметром свыше 150 мм мини циркулярка, сделанная вручную, вряд ли подойдет. На некоторых заводских циркулярных станках предусмотрен расклинивающий нож, который установлен позади диска на расстоянии 2 – 3 мм от зубьев пилы. Он исключает заклинивающий момент из-за смыкания частей распиленной заготовки, поэтому может быть весьма полезен и в случае, когда собирается самодельная циркулярка.

Боковой упор с возможностью регулировки

Поставить качественный упор удается из стального уголка сечением около 80 мм, который на 3 – 4 см длиннее конструкции стола. Плоские стороны уголка загибаются вниз так, чтобы их ширина была на полтора см больше толщины стола. После монтажа упор фиксируется на самодельный стол циркулярки в заданном положении при помощи болтов. Регулировку данного элемента проводят согласно шаблону, помещенному между ним и резаком.

Вал

Вал, устанавливаемый на циркулярку, является наиболее ответственным узлом, поэтому его вытачиванием и тестированием в сборе с диском должен заниматься исключительно специалист на специальном оборудовании. Изделие из трубы с небрежно зафиксированным кругом исключается сразу, ведь малейшие погрешности в работе данного элемента обернутся крупными неприятностями вроде поломки оборудования, порчи заготовки и получения травмы оператором. Оптимальным решением будет приобретение готового вала с посадочным местом для резака. Лучше отдавать предпочтение шариковым самоустанавливающимся подшипникам, имеющим криволинейную форму внутренней поверхности, иначе сделанный собственноручно узел быстро разрушится и вал, установленный на самодельную циркулярку,придет в негодность.

Передача

В нашем случае идеальным вариантом будет клиноременная передача, а вот от шестеренчатого жесткого механизма лучше отказаться, так как такая самоделка не гарантирует безопасности. Если в пиломатериале вдруг попадется гвоздь, ротор двигателя спровоцирует разрушение диска, что может привести к травматизму. Если внутренний диаметр шкивов ременной передачи небольшой, то будет обеспечено проскальзывание, а натянутый ремень послужит своеобразным демпфером. Передаточное число обычно выбирают исходя из оборотов двигателя, обязательно учитывая разрешимое количество оборотов диска. Чем меньше диаметр пильного круга, тем большей может быть частота его вращения, и тем чище будет пилить переделанный агрегат.

Мотор

Среди самодельных устройств наибольшей популярностью пользуется циркулярка, собранная из двигателя от стиральной машины.Этот выбор объясняется тем, что схема ее работы наилучшим образом подходитдля подобных целей. В отличие от коллекторных агрегатов, которыми обычно снабжается электроинструмент, двигатель от стиральной машины работает на менее высоких оборотах, а это значит, что он показывает более длительную работу, обладает повышенным КПД и не так подвержен разного рода засорениям. Также можно использовать трехфазный двигатель, но тогда потребуются дополнительные расходы на приобретение пускового и рабочего конденсатора, поэтому экономичнее обходиться устройством от стиральной машинки. Вот, в общем-то, и все премудрости.
