Для изготовления объемного рисунка на деревянной поверхности применяются заводские фрезерные станки с ЧПУ по дереву. Сделать аналогичную мини-модель своими руками в домашних условиях сложно, но возможно при детальном изучении конструкции. Для этого необходимо разобраться со спецификой, правильно подобрать комплектующие и выполнить их настройку.

Принцип работы фрезерного станка

Современное деревообрабатывающее оборудование с блоком числового программного управления предназначено для формирования сложного рисунка по дереву. В конструкции должна присутствовать механическая электронная часть. В комплексе они позволят максимально автоматизировать процесс работы.

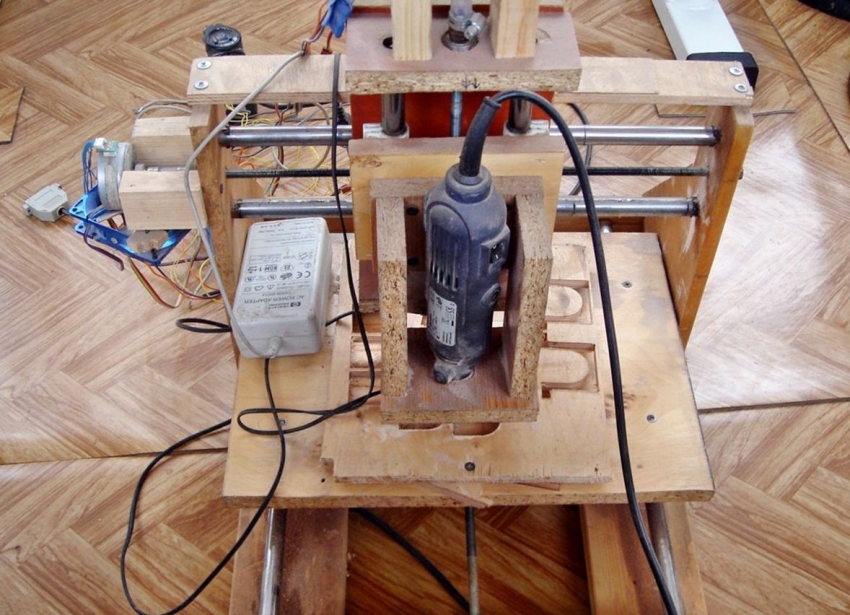

Для изготовления настольного по дереву своими руками следует ознакомиться с основными компонентами. Режущим элементом является фреза, которая устанавливается в шпиндель, расположенный на валу электродвигателя. Эта конструкция крепится на станину. Она может перемещаться по двум осям координат – x; y. Для фиксации заготовки необходимо сделать опорный столик.

Электронный блок управления соединяется с пошаговыми двигателями. Они обеспечивают смещение каретки относительно детали. По такой технологии можно сделать 3D рисунки на деревянной поверхности.

Последовательность работы мини-оборудования с ЧПУ, который можно изготовить своими руками.

1. Написание программы, согласно которой будет выполнена последовательность перемещений режущей части. Для этого лучше всего использовать специальные программные комплексы, предназначенные для адаптации в самодельных моделях.
2. Установка заготовки на стол.
3. Вывод программы в ЧПУ.
4. Включение оборудования, контроль за выполнением автоматических действий.

Для достижения максимальной автоматизации работы в 3D режиме потребуется правильно составить схему и выбрать соответствующие комплектующие. Специалисты рекомендуют изучить заводские модели, прежде чем сделать мини-фрезерный станок своими руками.

Для создания сложных рисунков и узоров на деревянной поверхности понадобится несколько видов фрез. Некоторые из них можно сделать самостоятельно, но для тонкой работы следует приобрести заводские.

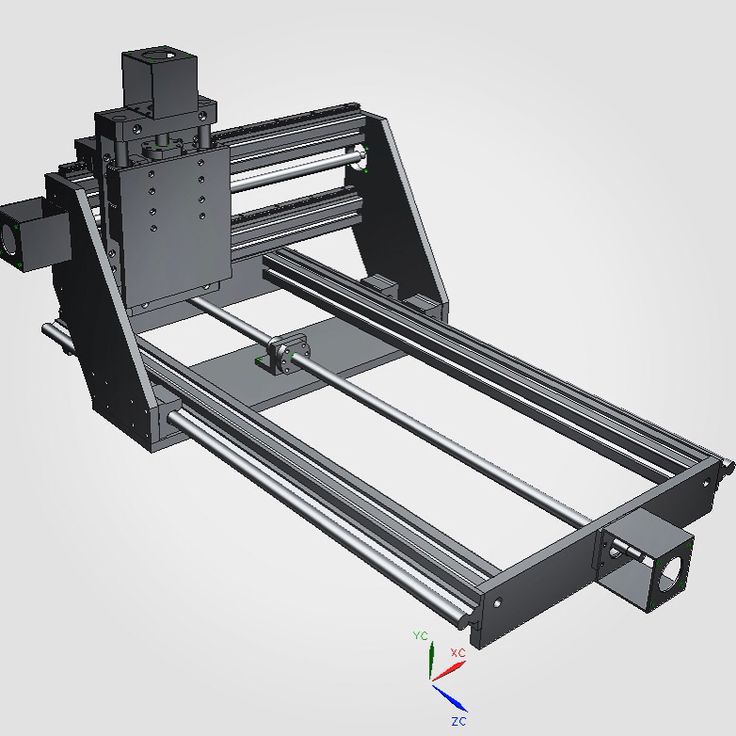

Схема самодельного фрезерного станка с числовым управлением

Самым сложным этапом является выбор оптимальной схемы изготовления. Она зависит от габаритов заготовки и степени ее обработки. Для домашнего использования желательно изготовить настольный , сделанный своими руками, который будет иметь оптимальное число функций.

Оптимальным вариантом является изготовление двух кареток, которые будут двигаться по осям координат x; y. В качестве основания лучше всего использовать стальные шлифованные прутки. На них будут монтироваться каретки. Для создания трансмиссии необходимы шаговые электродвигатели и винты с подшипниками качения.

Для максимальной автоматизации процесса в конструкции мини-фрезерного станка с ЧПУ по дереву, сделанного своими руками, необходимо детально продумать электронную часть. Условно она состоит из следующих компонентов:

• блок питания. Необходим для подачи электроэнергии на шаговые электродвигатели и микросхему контроллера. Зачастую используют модель 12в 3А;
• контроллер. Он предназначен для подачи команд на электродвигатели. Для работы мини-фрезерного станка ЧПУ, изготовленного своими руками, достаточно простой схемы для контроля функционирования трех двигателей;
• драйвер. Также является элементом регулирования работы подвижной части конструкции.

Преимуществом этого комплекса является возможность импортирования исполняемых файлов самых распространенных форматов. С помощью специального приложения можно составить трехмерный чертеж детали для предварительного анализа. Шаговые двигатели будут работать с определенной частотой хода. Но для этого следует внести технические параметры в программу управления.

Выбор комплектующих для фрезерного станка с ЧПУ

Следующим этапом является выбор компонентов для сборки самодельного оборудования. Оптимальным вариантом является использование подручных средств. В качестве основы для настольных моделей 3D станка можно использовать дерево, алюминий или оргстекло.

Для правильной работы всего комплекса необходимо разработать конструкцию суппортов. Во время их движения не должно возникать колебаний, это может привести к неточному фрезерованию. Поэтому перед сборкой все компоненты проверяются на совместимость друг с другом.

• направляющие. Используются стальные шлифованные прутки диаметром 12 мм. Длина для оси x составляет 200 мм, для y — 90 мм;
• суппорт. Оптимальным вариантом является текстолит. Обычный размер площадки — 25*100*45 мм;
• шаговые двигатели. Специалисты рекомендуют использовать модели от принтера 24в, 5А. В отличие от приводов дисковода они имеют большую мощность;
• блок фиксации фрезы. Его также можно сделать из текстолита. Конфигурация напрямую зависит от имеющегося инструмента.

Блок питания лучше всего собрать заводской. При самостоятельном изготовлении возможны ошибки, которые впоследствии отразятся на работе всего оборудования.

Порядок изготовления фрезерного станка с ЧПУ

После выбора всех компонентов можно сделать настольный мини фрезерный станок с ЧПУ по дереву самостоятельно своими руками. Предварительно еще раз проверяются все элементы, выполняется контроль их размеров и качества.

Для фиксации элементов оборудования необходимо использовать специальные крепежные детали. Их конфигурация и форма зависят от выбранной схемы.

Порядок действий по сборке настольного мини оборудования с ЧПУ по дереву с функцией 3D обработки.

1. Монтаж направляющих суппорта, их фиксация на боковых частях конструкции. Эти блоки еще не устанавливаются на основание.
2. Притирка суппортов. Их необходимо двигать по направляющим до тех пор, пока не получится плавный ход.
3. Затяжка болтов для фиксации суппортов.
4. Крепление компонентов на основание оборудования.
5. Монтаж ходовых винтов вместе с муфтами.
6. Установка ходовых двигателей. Они крепятся к винтам муфт.

Электронная часть располагается в отдельном блоке. Это способствует уменьшению вероятности сбоя в работе во время функционирования фрезера. Также важным моментом является выбор рабочей поверхности для установки оборудования. Она должна быть ровная, так как в конструкции не предусмотрены болты регулировки уровня.

После этого можно приступать к пробным испытаниям. Сначала рекомендуется задать несложную программу фрезерования по дереву. Во время работы необходимо сверять каждый проход фрезы — глубину и ширину обработки, в особенности это касается 3D режима.

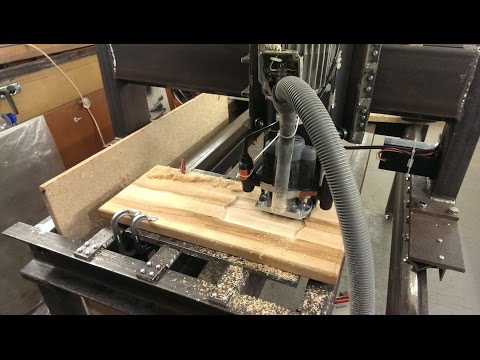

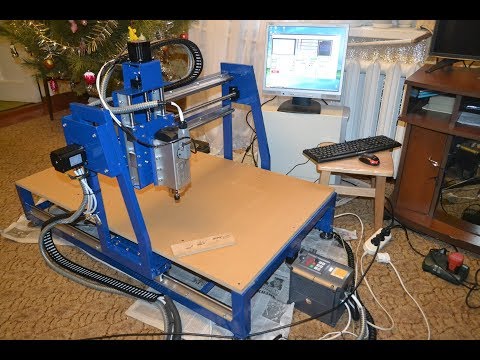

В видеоматериале показан пример как собрать большой фрезерный станок с ЧПУ, изготовленный своими руками:

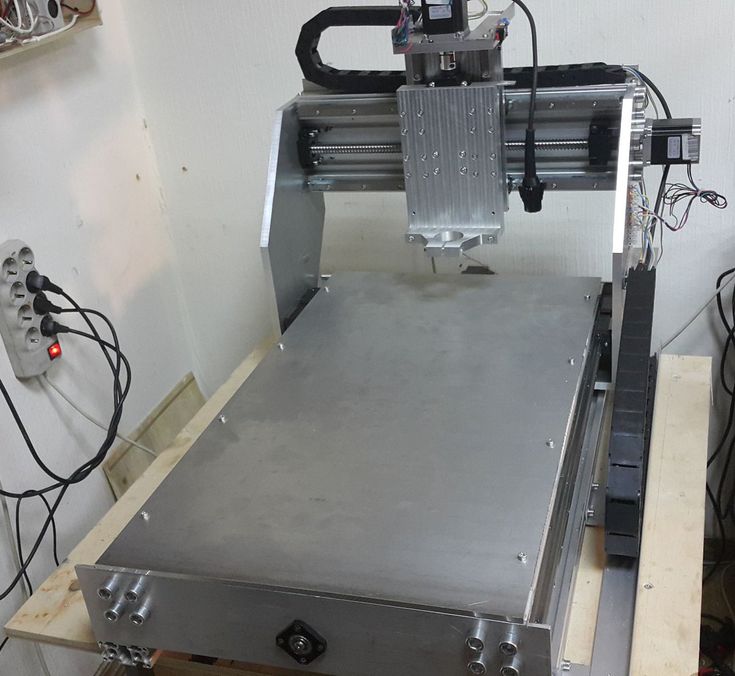

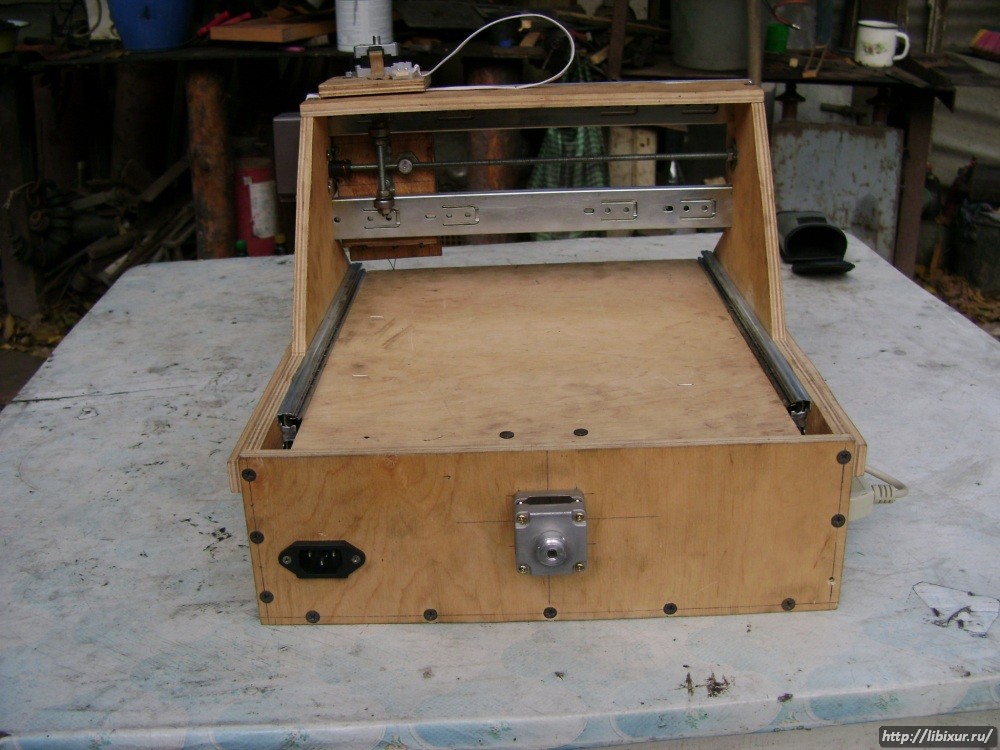

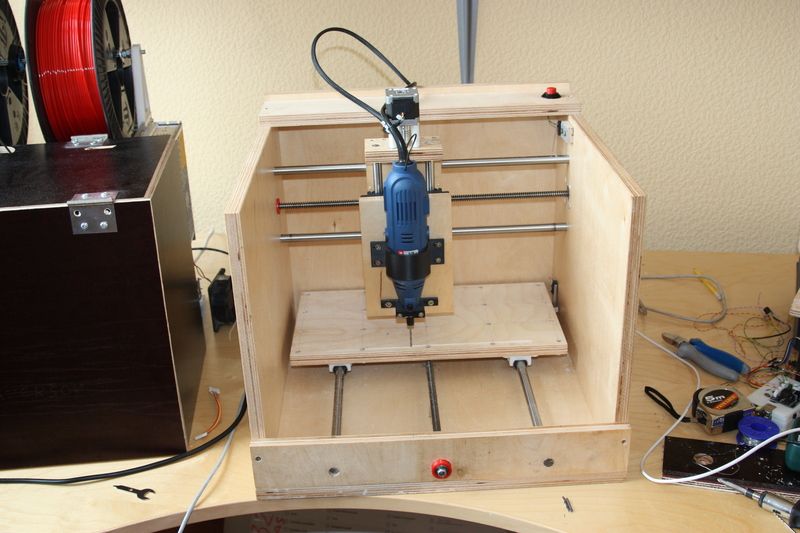

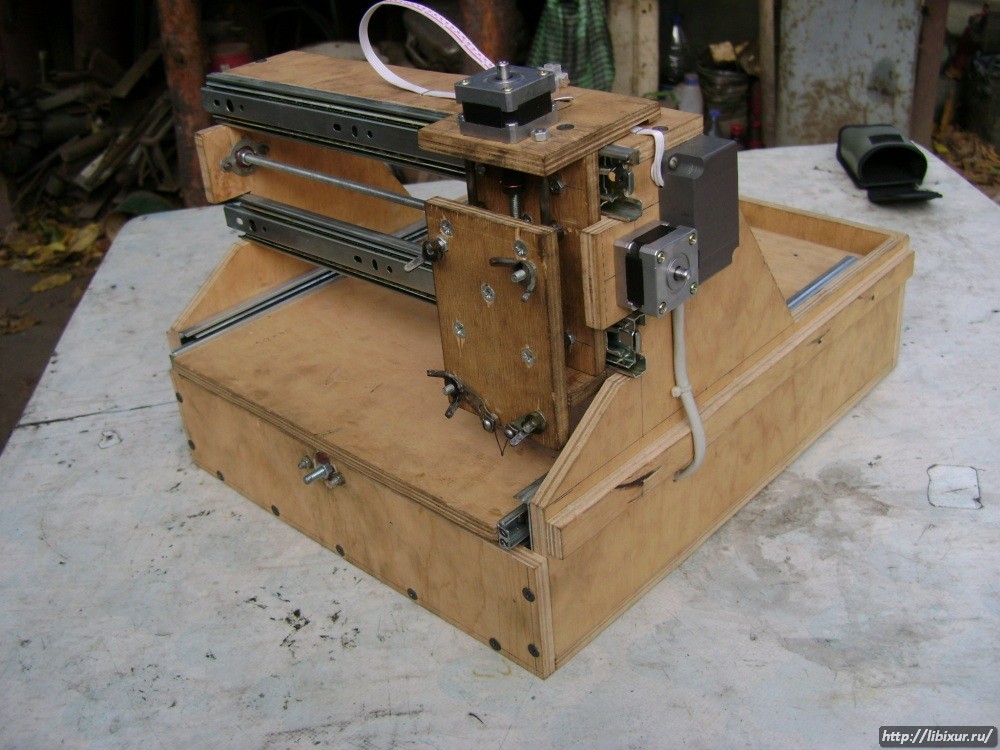

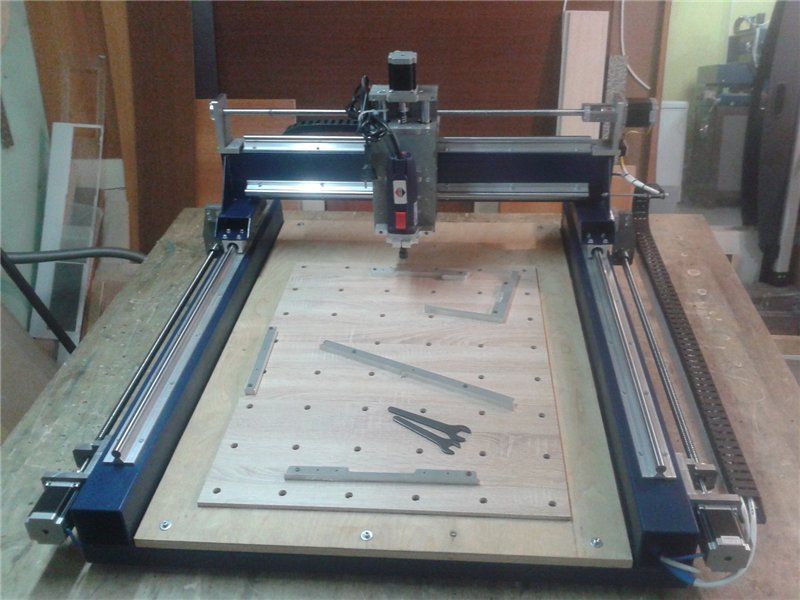

Примеры чертежей и самодельных конструкций

Зная о том, что фрезерный станок с ЧПУ считается усложненным техническим и электронным оборудованием, многие мастера думают, что его просто нельзя сделать своими руками.

Однако это мнение не соответствует действительности: своими руками сделать такое устройство можно, но для этого необходимо иметь не только его полный чертеж, но и набор определенных инструментов и подходящих комплектующих.

ЧПУ станок своими руками (чертежи)

Решившись на создание самодельного специального станка с ЧПУ, помните, что на это может уйти много времени. Помимо этого, понадобится много денег.

Чтобы изготовить фрезерный станок, который оснащается системой ЧПУ, можно воспользоваться 2 способами: приобрести готовый набор из специально выбранных деталей, из которых и собирается такое оборудование, либо отыскать все комплектующие и самостоятельно собрать устройство, полностью подходящее всем вашим требованиям.

Подготовка к работе

Если вы запланировали изготовить станок с ЧПУ самостоятельно, не применяя готового набора, то первое, что вам нужно будет сделать, – это остановиться на специальной схеме , по которой будет работать такое мини-устройство.

Сборка оборудования

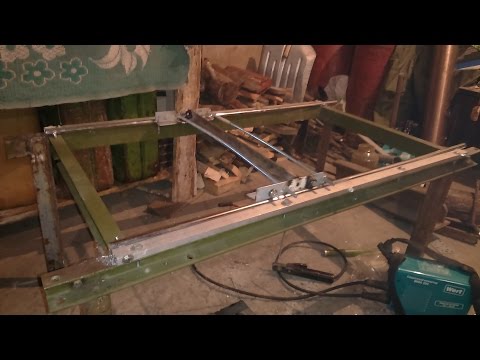

Основанием собранного фрезерного оборудования может стать балка прямоугольного типа, которую надо крепко фиксировать на направляющих.

Несущая конструкция оборудования должна обладать большой жесткостью . При ее монтаже лучше не применять сварных соединений, а присоединять все детали лишь с помощью винтов.

Во фрезерном оборудовании, которое вы будете собирать самостоятельно, должен быть предусмотрен механизм, который обеспечит перемещение рабочего приспособления в вертикальном направлении. Лучше всего взять для него винтовую передачу, вращение на которую будет передаваться с помощью зубчатого ремня.

Основная часть станка

Важная часть такого станка – его вертикальная ось, которую для самодельного прибора можно сделать из алюминиевой плиты. Помните, чтобы размеры такой оси были точно подобраны под габариты создаваемого устройства .

Сложная обработка различных материалов давно перестала быть уделом заводских цехов. Еще двадцать лет назад, максимум, что могли себе позволить домашние мастера – это фигурное выпиливание лобзиком.

Сегодня, ручные фрезеры и режущие лазеры можно запросто купить в магазине бытового инструмента. Для линейной обработки предусмотрены различные направляющие. А как быть с вырезанием сложных фигур?

Элементарные задачи можно выполнить с помощью шаблона. Однако такой способ имеет недостатки : во-первых, надо изготовить собственно шаблон, во-вторых, у механического лекала есть ограничения по размеру закруглений. И наконец, погрешность таких приспособлений слишком велика.

Выход давно найден: станок с ЧПУ позволяет вырезать из фанеры своими руками такие сложные фигуры, о которых «операторы лобзиков» могут лишь мечтать.

Устройство представляет собой систему координатного позиционирования режущего инструмента, управляемую компьютерной программой. То есть, обрабатывающая головка движется по заготовке, в соответствии с заданной траекторией. Точность ограничена лишь размерами режущей насадки (фреза или лазерный луч).

Возможности таких станков безграничны. Существуют модели с двухмерным и трехмерным позиционированием. Однако стоимость их настолько высока, что приобретение может быть оправдано лишь коммерческим использованием. Остается своими руками собрать ЧПУ станок.

Принцип работы координатной системы

Основа станка – мощная рама. За основу берется идеально ровная поверхность. Она же служит рабочим столом. Второй базовый элемент – это каретка, на которой закрепляется инструмент. Это может быть дремель, ручной фрезер, лазерная пушка – в общем, любое устройство, способное обрабатывать заготовку. Каретка должна двигаться строго в плоскости рамы.

Для начала рассмотрим двухмерную установку

В качестве рамы (основы) для станка ЧПУ, сделанного своими руками, можно использовать поверхность стола. Главное, после юстировки всех элементов, конструкция больше не перемещается, оставаясь жестко прикрученной к основе.

Для перемещения в одном направлении (условно назовем его X), размещаются две направляющих. Они должны быть строго параллельны друг другу. Поперек устанавливается мостовая конструкция, также состоящая из параллельных направляющих. Вторая ось – Y.

Задавая вектора перемещения по осям X и Y, можно с высокой точностью установить каретку (а вместе с ней и режущий инструмент) в любую точку на плоскости рабочего стола. Выбирая соотношение скоростей перемещения по осям, программа заставляет инструмент двигаться непрерывно по любой, самой сложной траектории.

В домашней мастерской желательно иметь простейшие настольные станки — сверлильный, шлифовальный и т.д. Но если надо выполнить точные работы, то не обойтись без фрезерного агрегата. Для этого можно изготовить несложный ЧПУ своими руками. Это можно сделать двумя путями:

Самодельный станок ЧПУ необходим для точного сверления или обрезания, а также обточки деталей.

• купить набор для изготовления подобной конструкции;
• сделать такой фрезер самому.

Первый путь связан с определенными финансовыми расходами. Фирменные станки для домашнего использования имеют сравнительно высокую цену и не всем по карману.

С ЧПУ требует определенных знаний и владение инструментом для его создания.

С чего начать конструирование самодельного фрезера?

Для начала надо выбрать подходящую схему агрегата. За основу можно взять обычный сверлильный станок, только вместо сверла использовать в качестве рабочего инструмента фрезу. Естественно, надо будет продумать механизм его передвижения в трех плоскостях. Обычно для маленьких агрегатов используют переработанные каретки от принтера, с помощью которых рабочий инструмент может передвигаться в двух плоскостях. Это выгодно и с точки зрения подключения программного обеспечения для работы в автоматическом режиме. Но такие конструкции имеют один недостаток — они позволяют обрабатывать дерево, пластик и тонкие листы металла (1-2 мм).

Поэтому для более серьезных работ ЧПУ фрезер должен иметь шаговые двигатели повышенной мощности. Их можно сделать путем доработки стандартных электродвигателей этого класса, что позволит отказаться от применения винтовой передачи с сохранением всех ее достоинств. Для передачи усилия на вал лучше всего применить зубчатые ремни.

При использовании самодельных кареток для передвижения рабочего инструмента можно использовать части от больших принтеров. Ниже будет описана одна из самодельных конструкций подобного типа.

Вернуться к оглавлению

Изготовление ЧПУ фрезера своими силами

Этот станок по своей конструкции напоминает образцы промышленных агрегатов. Основой его служит низкая балка прямоугольного сечения, прямо закрепленная на направляющих. Это позволяет получить нужную жесткость конструкции и свести к минимуму сварочные работы при создании фрезера.

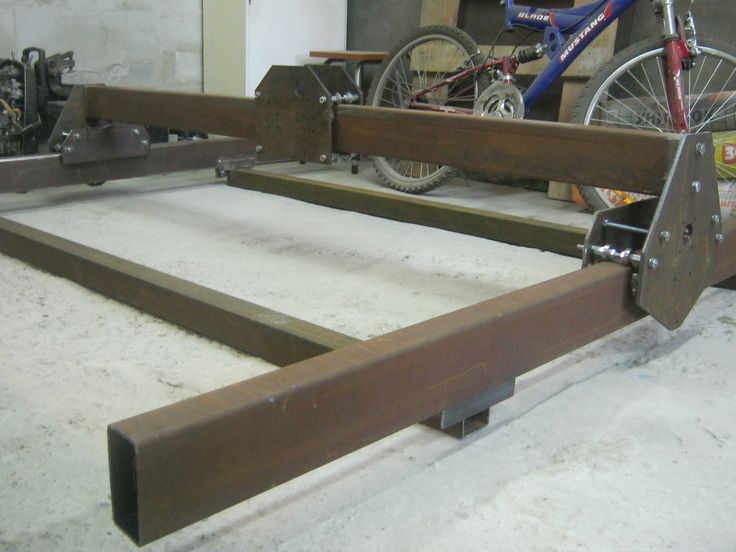

В качестве основы взята металлическая квадратная труба со стороной 75-85 мм. Для крепления к направляющим надо применить подошвы прямоугольного типа 65 х 25 мм. Это позволяет отказаться от сварки на данном этапе работ и поможет при точной настройке фрезера. Это нужно и для правильного выставления углов в 90 градусов. Основная балка и подошва соединяются с помощью 4 винтов М6, которые надо затянуть до упора, чтобы получить нужную жесткость. Это исключит люфт, хотя возможен прогиб направляющих при большой нагрузке и неполадки в подшипниках скольжения (можно применить любые подходящие, даже китайские).

Вертикальный подъем рабочего инструмента осуществляется с помощью винтовой передачи, а зубчатый ремень используется для отдачи вращения на ходовой винт. Это дает возможность избежать биений, понизить центр тяжести агрегата и сэкономить место. Сама вертикальная ось изготовляется из алюминиевой плиты. Ее надо обработать на фрезерном станке по размерам, нужным для самодельного станка. Если в домашней мастерской есть муфельная печь, то ее можно отлить из алюминия.

За осью надо установить два шаговых двигателя: первый вращает ходовой винт вертикального смещения, а второй обеспечивает передвижение по горизонтали. Вращение передается при помощи ремней. Некоторые детали надо заказать у токаря, если нет собственного токарного станка.

После изготовления всех элементов и сборки надо проверить ЧПУ фрезер в работе, используя ручное управление. После этого надо заняться контроллерами шаговых двигателей и программным обеспечением. Если нет соответствующих знаний, то можно обратиться в фирму, которая имеет в штате хороших программистов.

Еще может понадобиться станина из металла или искусственного камня, которую лучше заказать по нужным размерам.

Вернуться к оглавлению

Какие шаговые двигатели может иметь самодельный ЧПУ?

Это самые важные элементы будущего фрезера.

Для того чтобы достать такие электродвигатели, надо разобрать старые матричные принтеры (например, «Эпсон»). Внутри таких аппаратов есть два шаговых двигателя и хорошие стальные стержни из закаленной стали. Для постройки фрезера надо иметь 3 электродвигателя, поэтому придется разобрать 2 принтера.

С целью упрощения производства операций на самодельном станке лучше всего применить двигатели с 5-6 проводами управления: они имеют хороший крутящий момент, и с ними легко работать. Для правильной программной настройки надо знать число их градусов на шаг, рабочее напряжение и сопротивление обмотки.

Для привода на самодельный ЧПУ обычно используется гайка и шпилька. Для закрепления вала шагового двигателя обычно применяют кусок толстостенного резинового кабеля, с его помощью электродвигатель присоединяют к шпильке. В качестве фиксаторов используют самодельные втулки с винтом. Их делают из нейлона, применяя дрель и напильник.

Деревообрабатывающее оборудование – Продажа деревообрабатывающего оборудования

Большой процент творческих способностей приходится на чтение. Для этого требуется целая коллекция ваших подружившихся книг. Для размещения вашей коллекции в желаемом порядке требуется книжная полка, которая входит в число мебели с ЧПУ, производящей продуктов.

Однако построить книжную полку с помощью фрезерного станка с ЧПУ легче сказать, чем сделать. Это связано с тем, что книжные полки включают в себя несколько шестиугольников, что требует точного программирования маршрутизатора. Опытный или нет, создание книжной полки является довольно трудоемкой задачей. Каждая полка требует обработки на индивидуальном уровне, что занимает значительное количество времени.

В то же время это дает вам больше свободы для выражения ваших творческих способностей, и вы можете запрограммировать каждую полку по своему вкусу. Таким образом, это подходящий компромисс для энтузиастов деревообработки.

Учебные столы служат одной из ступеней для обучения и развития ваших детей. Независимо от того, какая еще часть мебели у вас есть, если есть дети, учебные столы просто необходимы. Создание такого дома с помощью фрезерного станка с ЧПУ является жизнеспособным вариантом, учитывая аспекты доступности и дизайна. Соберите фанерный материал и Соберите станок с ЧПУ своими руками и приступайте к творчеству.

Дети более склонны к творчеству, и никто не понимает этот фактор лучше, чем родители. Если вы являетесь одним из них, а также любителем деревообработки, это идеальное сочетание для создания учебного стола для ваших детей. Вы знаете, что им нравится, и какая гравировка и резьба вступают в игру. Вам просто нужно сообщить это своему станку с ЧПУ, запрограммировав его в соответствии с вашими требованиями.

Внедрение фрезерных станков с ЧПУ значительно упростило работу по резке древесины как для промышленных рабочих, так и для любителей. Его способность облегчить Деревянная мебель своими руками также привлекла большое количество энтузиастов. Несмотря на то, что проектирование мебели своими руками дома со свободой выражения своего творчества занимает много времени, это ценный компромисс. В этой статье мы подробно рассмотрели, почему фрезерные станки с ЧПУ следует использовать для изготовления изделий «сделай сам», а также включили ряд продуктов, которые вы можете спроектировать дома.

Узнайте больше о защите древесины от ожогов при использовании фрезерного станка с ЧПУ.

Сколько стоит фрезерный станок с ЧПУ? Руководство покупателя 2021 г.

I. Введение

Цена фрезерного станка с ЧПУ напрямую влияет на стоимость покупки пользователя. Сколько стоит фрезерный станок с ЧПУ? И где я могу купить дешевый станок с ЧПУ? Это могут быть вопросы, которые необходимо задать каждому, кто хочет купить фрезерный станок с ЧПУ. Но я должен сказать, что я не могу назвать точную цену фрезерного станка с ЧПУ прямо сейчас. Потому что стоимость фрезерного станка с ЧПУ варьируется в зависимости от спецификаций и конфигураций. Кроме того, существует большая разница между фрезерным станком с ЧПУ, сделанным своими руками, и покупкой фрезерного станка с ЧПУ.

Это руководство покажет вам основные и другие факторы, влияющие на цену фрезерного станка с ЧПУ. И для справки, в нем также указан общий диапазон цен на фрезерные станки с ЧПУ в нескольких таблицах в зависимости от обрабатываемых материалов. Вы можете выбрать недорогой фрезерный станок с ЧПУ в соответствии с вашими потребностями.

II.Основные факторы, влияющие на цену фрезерного станка с ЧПУ

Существует множество факторов, влияющих на цену фрезерного станка с ЧПУ. Но основные факторы исходят от самого фрезерного станка с ЧПУ, включая его технические характеристики, конфигурации, тип обрабатываемых материалов и бренд или страну производства.

Прежде чем покупать предмет, нужно выяснить, нужен ли он вам, особенно при покупке недорогого станка с ЧПУ. Потому что большинство фрезерных станков с ЧПУ могут стоить тысячи долларов. Поэтому вам нужно выбрать доступный фрезерный станок с ЧПУ в соответствии с вашим бюджетом и вашими проектами фрезерного станка с ЧПУ.

Вот основные факторы, влияющие на цену фрезерного станка с ЧПУ.

2.1 Технические характеристики и конфигурации фрезерного станка с ЧПУ

Характеристики фрезерного станка с ЧПУ в основном включают рабочий размер, размер станка, вес, перемещение по оси Z, мощность и скорость шпинделя, скорость перемещения, рабочую скорость, источник питания и т. д. В целом, цена фрезерного станка с ЧПУ машины с небольшими характеристиками обычно ниже, чем у машин с большими характеристиками.

Фрезерные станки с ЧПУ доступны в различных конфигурациях. Существует множество дополнительных комплектов фрезерных станков с ЧПУ, таких как шпиндель, двигатель, привод, направляющая, система управления, рама станины, рабочий стол, инструмент, винт. А также система смазки, система сбора пыли, редуктор, вакуумный насос, цанга, ось вращения, концевой выключатель и т. д. Эти комплекты фрезерных станков с ЧПУ также имеют разные цены. Как правило, чем выше конфигурация фрезерного станка с ЧПУ, тем выше цена. Кроме того, цена на импортные комплекты фрезерных станков с ЧПУ выше, чем на отечественные.

Хобби/мини/настольный фрезерный станок с ЧПУ стоимостью $1500-$5000

Хобби/мини/настольный фрезерный станок с ЧПУ

Хобби станок с ЧПУ имеет относительно небольшой размер. И это в основном в том числе 600×900 мм и 1200×1200 мм. Этот тип небольшого станка с ЧПУ имеет компактную конструкцию и небольшую площадь.

Эта категория фрезерных станков с ЧПУ обычно имеет небольшой рабочий размер, поэтому цена на фрезерный станок с ЧПУ относительно низкая и составляет от 1500 до 5000 долларов. Общий рабочий размер этого дешевого станка с ЧПУ включает 600*900 мм, 900 * 900 мм, 1200 * 1200 мм, 1200 * 1800 мм и т. Д. В качестве доступного фрезерного станка с ЧПУ многие небольшие мастерские, домашние мастерские или любители могут выбрать этот станок для разработки своих проектов фрезерного станка с ЧПУ.

Хотя рабочий размер относительно небольшой, этот тип фрезерного станка с ЧПУ может обрабатывать несколько видов материалов и имеет множество применений. Он широко применяется в рекламной и ремесленной промышленности. Этот дешевый станок с ЧПУ способен удовлетворить требования небольшого объема производства.

Стандартный и базовый фрезерный станок с ЧПУ стоимостью от 5 000 до 30 000 долларов

Фрезерный станок с ЧПУ по дереву

Фрезерный станок с ЧПУ по дереву также называется станком с ЧПУ для резьбы по дереву в деревообрабатывающей промышленности с ЧПУ. Это относится к способности фрезерного станка с ЧПУ выполнять движение по трем различным осям, таким как оси X, Y, Z, одновременно.

Эта категория фрезерных станков с ЧПУ обычно стоит от 5000 до 30 000 долларов. Цена фрезерного станка с ЧПУ варьируется в широких пределах, поскольку конфигурации станков с ЧПУ могут быть неограниченными при выборе различных комплектов фрезерных станков с ЧПУ. Этот базовый фрезерный станок с ЧПУ в основном включает в себя фрезерные станки с ЧПУ с 3 или 4 осями, одним шпинделем, Т-образным пазом и вакуумным рабочим столом, двигателем, приводом, вакуумным насосом, поворотным устройством и т. д. Чем больше функций может выполнять фрезерный станок с ЧПУ , тем выше стоимость фрезерного станка с ЧПУ. Между тем, импортные комплекты фрезерных станков с ЧПУ будут стоить дополнительно к стоимости фрезерного станка с ЧПУ.

Как правило, это не доступный фрезерный станок с ЧПУ для небольших или домашних мастерских. Некоторые предприятия с малым и средним объемом производства, вероятно, выберут этот тип фрезерного станка с ЧПУ для разработки своих проектов фрезерного станка с ЧПУ.

Многопроцессный и сложный фрезерный станок с ЧПУ стоимостью от 30 000 до 100 000 долл.

Многопроцессный и сложный фрезерный станок с ЧПУ

Многоголовочный гравировальный станок — это станок с ЧПУ по дереву, который в основном предназначен для пользователей с небольшими размерами продукции и большим объемом обработки. Этот тип фрезерного станка с ЧПУ по дереву, шпиндель которого можно настроить в соответствии с конкретными потребностями пользователя в обработке.

Цена этой категории фрезерных станков с ЧПУ колеблется примерно от 30 000 до 100 000 долларов. Этот тип станка имеет аналогичную структуру со стандартным фрезерным станком с ЧПУ. Но конструкция обычно намного тяжелее. Рама в основном стальная и усиленная. Кроме того, комплекты фрезерных станков с ЧПУ более сложны, например, 5 осей, несколько шпинделей или импортный шпиндель высокой мощности, автоматическая смена инструмента, несколько отдельных головок, импортная система охлаждения, импортный двигатель, драйвер, инвертор, контроллер и т. д.

Эта категория фрезерных станков с ЧПУ способна обеспечить сложный рабочий процесс и обычно применяется при изготовлении вывесок, изготовлении мебели, резке и гравировке камня и пенополистирола. Предприятия со средним и большим объемом производства могут купить этот тип фрезерного станка с ЧПУ для разработки своих проектов фрезерного станка с ЧПУ.

Высококачественный промышленный фрезерный станок с ЧПУ стоимостью более 100 000 долларов США

Высокопроизводительный промышленный фрезерный станок с ЧПУ

5-осевой фрезерный станок с ЧПУ — это один из видов 5-осевого станка с ЧПУ, он может выполнять резку на заготовке с пяти разных сторон. одновременно.

Эта категория фрезерных станков с ЧПУ может стоить более 100 000 долларов США, а также является самым большим и лучшим доступным фрезерным станком с ЧПУ. Фрезерные станки с ЧПУ этой категории могут иметь 5 осей, два отдельных шпинделя с двумя подвижными столами, автоматическую смену инструмента и другие импортные или мощные компоненты и детали. Комплекты фрезерных станков с ЧПУ также могут быть лучшими в своем классе. Поскольку цена на фрезерный станок с ЧПУ относительно высока, он может оказаться недоступным для малых и средних предприятий. Многие передовые и высокотехнологичные отрасли, такие как автомобильная и аэрокосмическая, обычно используют этот тип фрезерного станка с ЧПУ.

2.

За исключением спецификаций и конфигураций, влияющих на цену фрезерного станка с ЧПУ, мы также суммируем стоимость фрезерного станка с ЧПУ на основе различных материалов для обработки. Как известно, один фрезерный станок с ЧПУ способен обрабатывать несколько типов материалов. Таким образом, диапазон цен, который мы приводим ниже, нацелен на основную функцию или основной материал обработки фрезерного станка с ЧПУ. В каждой категории есть как дорогие, так и дешевые станки с ЧПУ, поэтому цена на фрезерный станок с ЧПУ, указанная ниже, является лишь приблизительным диапазоном. Вы можете выбрать доступный фрезерный станок с ЧПУ в соответствии с вашими собственными проектами фрезерного станка с ЧПУ.

В следующих таблицах указан приблизительный диапазон цен на фрезерные станки с ЧПУ для дерева, металла, камня и пенополистирола.

Фрезерный станок с ЧПУ по дереву

Фрезерный станок с ЧПУ по дереву

В широком смысле 4-осевой фрезерный станок с ЧПУ относится к станку с ЧПУ, путь обработки которого включает оси X, Y, Z и A. И мы поговорим о 4-осевом станке, шпиндель которого может качаться влево и вправо.

Являясь основным продуктом нашей компании, фрезерный станок с ЧПУ по дереву также является самым продаваемым фрезерным станком с ЧПУ как в стране, так и за рубежом. Мы производим фрезерные станки с ЧПУ по дереву с различными конфигурациями, а также можем настроить фрезерные станки с ЧПУ в соответствии с требованиями клиентов. Помимо обработки дерева, станок с ЧПУ по дереву также можно использовать для обработки других материалов, таких как акрил, МДФ, смола, резина, пластик, мягкий металл и т. д. Поэтому, если вы хотите использовать какой-либо из вышеперечисленных материалов для разработки своего Проекты фрезерных станков с ЧПУ, не стесняйтесь выбрать один недорогой фрезерный станок с ЧПУ у нас.

Стоимость фрезерного станка с ЧПУ по дереву сильно различается в зависимости от размера, функций и используемых комплектов фрезерных станков с ЧПУ. Если у вас ограниченный бюджет или небольшой объем бизнеса, вы можете выбрать дешевый станок с ЧПУ Blue Elephant. Но если вы являетесь крупным мебельным предприятием, вы также можете найти у нас целую линию по производству мебели. Соответственно, стоимость фрезерного станка с ЧПУ может быть относительно высокой. В следующей таблице показан ценовой диапазон нашего фрезерного станка с ЧПУ по дереву.

Фрезерный станок с ЧПУ по металлу

Фрезерный станок с ЧПУ по металлу

Фрезерный станок с ЧПУ ATC является первым выбором для предприятий с большими объемами производства. По сравнению с традиционным методом ручной смены инструмента, этот тип станка с ЧПУ по дереву имеет независимый магазин инструментов с различными насадками.

Некоторые из наших фрезерных станков с ЧПУ по дереву могут обрабатывать металлические материалы, включая мягкие и твердые металлы. Металлический фрезерный станок с ЧПУ в основном применяется для обработки металлических материалов, таких как железо, медь, алюминий, нержавеющая сталь, литейная сталь, а также МДФ, ПВХ, мрамор и пластик. Металлический станок с ЧПУ широко используется в автомобильной, литьевой, металлургической и гравировальной промышленности. Кроме того, Blue Elephant также имеет множество станков с ЧПУ, предназначенных для резки, гравировки и резьбы по металлу, таких как плазменный резак и станок для резки волоконным лазером. В этой категории также есть дешевые станки с ЧПУ и доступные фрезерные станки с ЧПУ. В следующей таблице показан ценовой диапазон нашего фрезерного станка с ЧПУ по металлу.

Фрезерный станок с ЧПУ по камню

Фрезерный станок с ЧПУ по камню

Фрезерный станок с ЧПУ по камню специально разработан для всех видов обработки камня. Подходит для ухода и гравировки на различных типах камня, металла, нефрита, хрусталя, дерева, искусственных материалов, синтетических материалов и т. д. Проекты фрезерных станков с ЧПУ. Он подходит для резьбы и гравировки различных видов каменных материалов. Основные функции включают в себя тиснение, надписи, выемки, резку, бесшовную строчку, обработку поверхности, фрезерование стола и т. д. Поскольку обрабатываемые каменные материалы в большинстве случаев обычно большие и тяжелые, поэтому большинство фрезерных станков с ЧПУ по камню имеют большую рабочую поверхность. размер и требует большой площади пола. Стоимость каменного фрезерного станка с ЧПУ варьируется в зависимости от конфигурации фрезерного станка с ЧПУ, но в целом превышает 5000 долларов. В следующей таблице указан ценовой диапазон фрезерных станков с ЧПУ по камню.

Фрезерный станок с ЧПУ EPS/Foam

Фрезерный станок с ЧПУ EPS/Foam имеет большой рабочий габарит, хорошо справляется с резьбой или резкой крупногабаритных заготовок из различных материалов, таких как дерево, алюминий, пенопласт.

Фрезерно-фрезерный станок с ЧПУ EPS/foam также является одним из самых продаваемых фрезерных станков с ЧПУ нашей компании. Стоимость фрезерного станка с ЧПУ из EPS/пеноматериала относительно высока и обычно колеблется от 5000 до 50 000 долларов. Потому что фрезер EPS с ЧПУ имеет очень большой рабочий размер и много весит. Этот тип фрезерного станка с ЧПУ может резать, гравировать и резать пенополистирол, а также дерево и алюминий. Он широко используется в скульптуре, плесени, отделке зданий. Для обычного использования вы можете выбрать фрезерный станок с ЧПУ из пеноматериала базового типа с 3 осями и одним шпинделем. Для тяжелых и долгосрочных проектов фрезерного станка с ЧПУ вы можете выбрать шпиндель ATC, поворотный шпиндель или поворотное устройство. Это будет стоить вам дополнительно. Вы можете купить недорогой фрезерный станок с ЧПУ в соответствии с вашим бюджетом и проектами.

Вот 4-осевой фрезерный станок с ЧПУ 2050 ATC, обрабатывающий модель автомобиля из пенопласта на видео. Благодаря функции ATC он может автоматически менять инструменты и выполнять различные процессы. Это значительно сокращает непроизводственное время. Помимо пенопласта, он также хорош в обработке дерева и других материалов.


2.

Третьим важным фактором, влияющим на стоимость фрезерного станка с ЧПУ, является марка или страна изготовления. Во всем мире существует слишком много брендов маршрутизаторов с ЧПУ и производителей маршрутизаторов с ЧПУ. Поэтому, прежде чем купить фрезерный станок с ЧПУ и заплатить цену, вы должны провести небольшое исследование и сравнить одну и ту же модель фрезерного станка с ЧПУ разных марок. Дешевый фрезерный станок с ЧПУ не означает низкое качество, а высокая цена фрезерного станка с ЧПУ не означает отличную производительность.

Как правило, фрезерные станки с ЧПУ из Китая, Европы или Северной Америки могут иметь более высокую цену, чем станки из стран Юго-Восточной Азии, таких как Индия. Более того, фрезерные станки с ЧПУ разных марок могут иметь разное обслуживание и поддержку, что приведет к разным ценам на фрезерные станки с ЧПУ.

III. Другие факторы, влияющие на стоимость фрезерного станка с ЧПУ

В дополнение к вышеупомянутым факторам, относящимся к самому фрезерному станку с ЧПУ, общая стоимость фрезерного станка с ЧПУ также будет зависеть от других факторов.

К ним относятся дополнительные расходы, которые вы понесете при покупке фрезерного станка с ЧПУ, такие как плата за программное обеспечение, доставка, оплата обучения, стоимость рабочей силы и т. д. По сути, упаковка состоит из двух слоев. Во внутренней упаковке используется стретч-пленка и пластиковая пленка для защиты от влаги, а во внешней упаковке используется стандартная фанерная коробка для фумигации бесплатно. Но для больших фрезерных станков с ЧПУ, таких как фрезерный станок с ЧПУ Stone или EPS, мы обычно используем трехслойную упаковку, добавляя слой хлопчатобумажной пленки EPE или эластичной пленки PE. Более того, мы можем настроить метод упаковки в соответствии с вашими требованиями, что может привести к дополнительной цене.

3.2 Ставка налога, таможенная пошлина, стоимость доставки

Если вы покупаете фрезерный станок с ЧПУ в другой стране, стоимость фрезерного станка с ЧПУ может быть относительно высокой. Потому что вам нужно оплатить налоговую ставку, таможенную пошлину, доставку и другие соответствующие сборы. В разных странах разные налоговые ставки и таможенные тарифы. Поэтому, прежде чем покупать фрезерный станок с ЧПУ в других странах, вам может потребоваться проконсультироваться с таможней по поводу соответствующих сборов.

Кроме того, фрезерный станок с ЧПУ может весить от нескольких сотен фунтов до нескольких тонн. Это может быстро увеличить стоимость фрезерного станка с ЧПУ за счет транспортных расходов. Стоимость доставки сильно различается в зависимости от веса фрезерного станка с ЧПУ, способа доставки (CIF, FOB), расстояния транспортировки и т. д.

3.3 Плата за установку и отладку

Фрезерные станки с ЧПУ, скорее всего, состоят из нескольких частей, и их необходимо установить и отладить. Поскольку некоторые фрезерные станки с ЧПУ могут быть очень сложными, лучше доверить установку профессионалу с соответствующим опытом. Почти все производители или поставщики фрезерных станков с ЧПУ предоставляют техническую поддержку по установке и отладке. Мы также предоставляем как руководство по ручной установке, так и онлайн-видео техническую поддержку. Это бесплатно. Однако, если вам нужны инструкции на месте по установке или отладке купленного вами фрезерного станка с ЧПУ, это добавит к стоимости фрезерного станка с ЧПУ.

3.4 Плата за программное обеспечение

В дополнение к самому фрезерному станку с ЧПУ вам также потребуются некоторые пакеты программного обеспечения для проектирования, такие как программное обеспечение CAD и программное обеспечение CAM для программирования траектории движения инструмента. Программное обеспечение является обязательным, и оно поможет вам превратить ваши идеи фрезерного станка с ЧПУ в более подробный чертеж, который позволит фрезерному станку с ЧПУ знать, что делать. Доступно множество пакетов программного обеспечения, и они совместимы практически с любым фрезерным станком с ЧПУ. Эти пакеты обычно требуют ежегодной платы за лицензию. Это может добавить несколько тысяч долларов к стоимости фрезерного станка с ЧПУ за полный пакет.

3.5 Стоимость обучения

После установки и отладки фрезерного станка с ЧПУ вы будете готовы разрабатывать свои проекты фрезерных станков с ЧПУ. Но перед этим вам может потребоваться научиться или обучить своих сотрудников тому, как использовать эту машину. Мы приглашаем вас посетить наш завод, чтобы бесплатно изучить операции фрезерного станка с ЧПУ. Но если вам требуется, чтобы наши технические специалисты давали инструкции или проводили обучение на вашем предприятии, плата за обучение может быть включена в стоимость фрезерного станка с ЧПУ. Кроме того, в зависимости от уровня знаний ваших сотрудников, обучение может проходить как за несколько часов, так и за несколько дней. Длительный процесс обучения может увеличить общую стоимость фрезерного станка с ЧПУ.

3.6 Ремонт и техническое обслуживание, износ деталей

Производители фрезерных станков с ЧПУ обычно предоставляют гарантийный срок. Например, мы предоставляем 12-месячный гарантийный срок в целом. В этот период мы бесплатно решим любую проблему качества станков с ЧПУ. Но если вам требуется купить какой-либо компонент или деталь по истечении гарантийного срока или заменить изношенные детали, вам может потребоваться оплатить другие расходы. Мы предоставляем бесплатные онлайн-инструкции по установке таких компонентов и деталей, но взимаем некоторую плату, если вам требуются инструкции на месте. Кроме того, вы можете купить компоненты или детали в местном магазине или найти местных специалистов, которые помогут вам с установкой или заменой. Это может сэкономить вам деньги на общей стоимости фрезерного станка с ЧПУ.

3.7 Стоимость рабочей силы

За исключением вышеизложенного, стоимость рабочей силы также является фактором, влияющим на общую стоимость фрезерного станка с ЧПУ. Например, когда вы будете готовы разрабатывать свои проекты фрезерных станков с ЧПУ, вам может понадобиться инженер-технолог для проверки вашего проекта на предмет повышения производительности. Если в вашем дизайне есть недостатки, он вернется с предложениями внести некоторые изменения. Более того, могут быть и другие проблемы, о которых вы не знаете, и вам придется обратиться за помощью к профессионалам. Такой опыт может увеличить общую стоимость фрезерного станка с ЧПУ.

IV. Стоимость фрезерного станка с ЧПУ своими руками

Помимо покупки доступного фрезерного станка с ЧПУ, вы также можете создать свой собственный фрезерный станок с ЧПУ. Вообще говоря, фрезерный станок с ЧПУ своими руками относительно прост по структуре и функциям, поэтому стоимость фрезерного станка с ЧПУ для самостоятельного фрезерного станка с ЧПУ обычно ниже, чем покупка готового фрезерного станка с ЧПУ. Но это не всегда так. Если вы выберете высококачественные или импортные комплекты фрезерных станков с ЧПУ, построенный вами фрезерный станок с ЧПУ своими руками также может стоить более 5000 долларов. Если вы заинтересованы в создании фрезерного станка с ЧПУ своими руками, вы можете обратиться к Руководству по фрезерному станку с ЧПУ своими руками.

V. Заключение

С учетом всех факторов цена фрезерного станка с ЧПУ в целом может составлять от 3000 до 100 000 долларов. Готовы купить недорогой фрезерный станок с ЧПУ? Как высокоавтоматизированная машина, фрезерные станки с ЧПУ не очень дешевы, особенно сверхмощные модели для крупных предприятий. Поэтому, прежде чем платить цену за фрезерный станок с ЧПУ, вы должны полностью учитывать свой бюджет, результаты ваших проектов фрезерного станка с ЧПУ и все вышеперечисленные факторы. После полного рассмотрения вы готовы оплатить стоимость фрезерного станка с ЧПУ. Если вас интересует какая-либо модель фрезерного станка с ЧПУ, свяжитесь с нами, и мы предоставим вам более подробные расценки.

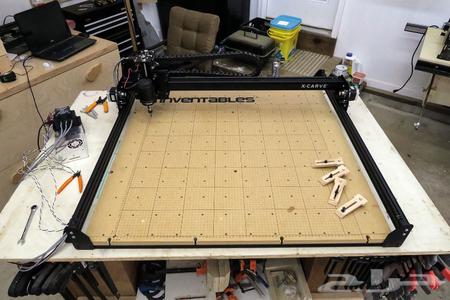

Как собрать свой собственный фрезерный станок с ЧПУ

Компьютеры с числовым программным управлением (ЧПУ) и станки с ЧПУ — это автоматизированные компьютерные машины, которые могут создавать различные трехмерные объекты. Эти высокопроизводительные машины очень сложны и дороги в покупке, поэтому вы можете сократить свои расходы и создать свои собственные. Вот несколько шагов, которые помогут вам создать свой собственный фрезерный станок с ЧПУ и позволят вам работать над сложными проектами по деревообработке:

Какие характеристики вам нужны? Если рынок станков с ЧПУ представлен широким диапазоном размеров, вы можете сделать свой станок с ЧПУ из этого диапазона. Прежде чем вы действительно приступите к созданию собственного станка с ЧПУ, вы должны быть очень уверены в своих целях. Например, вам нужно знать, нужен ли вам станок с ЧПУ среднего размера, который может легко резать фанеру, или большой для резки металла?

Схемы фрезерного станка с ЧПУ своими руками

Скорость резки: Это еще одно важное соображение, которое вы должны принять во внимание на данном этапе. Необходимо знать тип скорости резания, которую вы хотите, и размер площади, которую она может выдержать. Чтобы в этом разобраться, измерьте площадь на своем рабочем месте, на которой легко поместится этот станок. Если вы все еще не уверены в спецификациях, которые вам следует использовать, посмотрите на несколько доступных в магазинах, выберите тот, который близок к тому, что вам нужно, и перечислите его характеристики, чтобы купить соответствующие планы.

Выберите правильный план станка с ЧПУ: Типичный станок с ЧПУ представляет собой прецизионный сверлильный станок с рядом других компонентов. Он формирует трехмерный объект, перемещая прикрепленные к нему столы в двух разных направлениях. Они в основном сложны по своей природе, поэтому создание станка с ЧПУ означает наличие подробного плана, чтобы вы могли построить его в соответствии с размером и успешно использовать.

Вы можете найти несколько хороших чертежей ЧПУ «сделай сам», которые соответствуют вашим потребностям, совершив покупки в хороших магазинах. В нем будут все инструкции, необходимые для создания одной такой машины, а также список материалов. Он также будет содержать лицензионное соглашение, в котором будет указано, сколько станков с ЧПУ можно построить с использованием этого плана. Есть некоторые планы, которые позволяют вам сделать только одну машину, в то время как создание большего количества машин означает, что вам нужно купить больше планов.

Конечно, тщательный поиск в Google выдаст множество комплектов фрезерных станков по дереву, которые могут обойтись вам в 200 долларов, но вот действительно хороший, который демонстрирует, как именно построить свой собственный фрезерный станок с ЧПУ менее чем за 70 долларов. Если вы хотите скачать его, нажмите здесь!

Соберите все материалы: Соберите все материалы перед началом работы. В зависимости от уровня сложности вашего станка с ЧПУ вам нужно будет приобрести ряд инструментов, таких как ленточная пила, сверлильный станок, лазерный резак и несколько ручных инструментов. Возможно, вам также придется инвестировать в специализированные инструменты, такие как винты для позиционирования привода, линейные направляющие, шаговые двигатели и 3-осевой контроллер шагового двигателя.

Купите детали или утилизируйте их от старых устройств: В какой-то степени нужные вам детали придется покупать. В остальном вы можете спасти детали от старых устройств и сэкономить на своих расходах.

Купите подходящее программное обеспечение: Поскольку так много уже готово, пришло время купить наиболее подходящее программное обеспечение, которое вы можете подключить к своему собственному станку с ЧПУ. Это даст вам достаточный контроль над ним. Существует несколько типов программного обеспечения, которое можно использовать на платформах станков с ЧПУ. Например, вы можете смело переходить с Mach4 на специализированные версии Linux. По большому счету, вы также можете использовать Turbocad для проектирования вашего устройства.

Требуемые навыки: Создание станка с ЧПУ предполагает, что у вас есть для этого необходимые навыки. Если у вас есть нужные инструменты и вы знаете, как работать над созданием этой машины, это нормально. Ваши затраты на строительство резко сократятся, если вы сделаете это сами.

Помимо этого, вам также придется паять кабели двигателей и останавливать двигатели. Если вы не слишком уверены в пайке, лучше всего обратиться к хорошему паяльщику за помощью, чтобы сделать хорошие паяные соединения. Другая причина этого заключается в том, что создание станка с ЧПУ также связано с большими токами, которые на самом деле не приветствуют плохие соединения.

Точное выполнение измерений — еще один навык, который вам нужно показать здесь. Используя штангенциркуль, циферблатные индикаторы и угольник, вам нужно будет точно измерить. И да, вам нужно будет обращаться со всеми измерительными инструментами, которые вы используете, с особой осторожностью.

Необходимые инструменты: Перед сборкой станка убедитесь, что у вас есть следующие инструменты:

• Набор метрических и дюймовых шестигранных ключей, 3/16″ и 5 мм
• Инструмент для торцевых головок размером 5/16″
• Ключ для затяжки стопорных гаек размером 5/16″
• Два хомута размером 3″- 5″
• Широкий хомут шириной более 8″
• Квадратный штангенциркуль
• Индикатор часового типа размером 0,001″
• 0 Паяльник
• Литиевая смазка для смазывания подшипников и предотвращения их коррозии
• Силиконовая смазка для смазывания стальных рельсов и защиты их от ржавчины

Самый простой набор инструментов для начинающего сборщика станков с ЧПУ. На каждом этапе создания этого устройства вам нужно будет использовать тот или иной из этих инструментов, так что смело вкладывайтесь в них.

Некоторые важные ссылки: При создании сложного станка, такого как ЧПУ, важно иметь всю необходимую информацию и знания о нем. Только тогда вы сможете успешно выполнить свою задачу. Найдите ссылки, перечисленные здесь, и пройдитесь по ним, чтобы получить все советы и информацию, которые они дают. Понимая, как работают процессы сборки станка с ЧПУ, вы сможете быстрее его построить, а затем сможете точно настроить его, чтобы он лучше работал для ваших проектов по деревообработке.

DIY Smart Saw

www.cnczone.com: Это хороший сайт для начала, так как вы можете получить информацию о фрезерных станках, токарных станках и других станках с ЧПУ.

www.cs.uiowa.edu/~jones/step

Новичок в сборке станков с ЧПУ, такой как вы, никогда не будет нервничать, выполняя эту задачу с такой большой помощью и информацией, представленной здесь. Воспользуйтесь всеми советами с этих сайтов и создайте свой собственный фрезерный станок с ЧПУ , который вы так хотите.

Создайте свой собственный фрезерный станок с ЧПУ по дереву

Автор: Дональд Прайс, четверг, 22 сентября 2022 г.

Дополнительная информация

Важно знать, кто стоит за этим замечательным продуктом и идеей. Алекс Грейсон — создатель умной пилы «сделай сам». Он инженер, который работает в автомобильной промышленности. Он тот человек, который в детстве всегда открывает бытовую технику, чтобы узнать, как она работает. Такое поведение было частью его поведения, и недавно он решил заняться резьбой по дереву, чтобы снять стресс, и не подозревал, что откроет для себя что-то настолько замечательное. Идея Алекса помогла многим людям во всем мире сэкономить деньги с помощью этого проекта «сделай сам». Эта программа была протестирована, и ей доверяют, чтобы предложить вам немедленные результаты. Умная пила «Сделай сам» представляет собой электронную книгу или больше похоже на подробное руководство, которое поставляется с бонусным видео, в котором рассказывается, как построить собственный станок с ЧПУ. Это как 3D-принтер для дерева. Изобретение, сделанное своими руками, превратит обычный кусок дерева в желанное произведение искусства. У вас будет собственное пошаговое видеоруководство, а также письменное руководство. Просто посмотрите видео один раз, и вы соберете свою собственную умную пилу, даже если вы никогда раньше не пользовались отверткой. Это требует от вас каких-либо навыков, вам просто нужно читать, наблюдать и понимать. Подробнее здесь…

Краткое описание Smart Saw DIY

Рейтинг: 4,8 звезды из 18 голосов

Содержание: электронные книги
Автор: Alex Grayson Review

В первую очередь я хочу убедиться, что умная пила DIY дает наилучшие результаты.

Эта электронная книга делает то, что в ней написано, и вы можете прочитать все претензии на его официальном сайте. Я очень рекомендую получить эту книгу.

Чт, 22 сент. 2022 г.

Дополнительная информация

Комплект ЧПУ KAL1 может избавить вас от всех проблем. Проще говоря, KAL1 CNC Package представляет собой загружаемое руководство в формате PDF, которое позволяет вам построить промышленный фрезерный станок с ЧПУ, не выходя из дома. Он разработан, чтобы сэкономить ваше время и деньги, но это только суть всего, что вы получите в комплекте. Он покажет вам в мельчайших подробностях, как вы можете придумать свой собственный фрезерный станок с ЧПУ за считанные дни, как вы можете спроектировать его так, чтобы он мог резать алюминий и другие материалы, не причиняя вреда, и какие материалы вам потребуются для реализации проекта. начали, не тратя тысячи долларов на дорогое оборудование, которое на самом деле мало что дает. Итак, в целом, книга в формате PDF — это автономный путеводитель, который проведет вас через знакомые, сложные закоулки и углы машины, но с изюминкой. При этом вы также получаете 2 бонуса. Подробнее здесь…

Краткий обзор фрезерного станка с ЧПУ KAL1

Содержание: электронные книги, видео
Автор: Дэйв Филд
Официальный сайт: kalcnc.com

Последнее обновление вторник, 15 декабря 2020 г. | Сверлильный станок | 2 комментария

Кто-нибудь серьезно задавался вопросом, почему станки с ЧПУ всегда работают в декартовой системе координат Почему всегда используются оси X, Y и Z Почему, когда такие станки так сложно построить Линейные направляющие должны быть абсолютно параллельны, иначе вагон заклинит. Оси должны быть точно на 90 градусов друг к другу, иначе все пойдет наперекосяк. Стол должен быть абсолютно верным, и вся машина должна быть прочно закреплена на основании. Шаговому двигателю, управляющему этим напрямую, потребовалось бы 200 шагов, чтобы сделать один оборот, расстояние, соответствующее одному шагу, поэтому составляет 1510 мм 200 7,55 мм, что слишком велико для станка с ЧПУ. Для желаемого разрешения менее 0,04 мм нам нужно уменьшить скорость двигателя как минимум на 7,55 мм 0,04 мм 190 1. Это не совсем просто.

Последнее обновление: четверг, 17 декабря 2020 г. | Сверлильный станок

Наш проект представляет собой станок с ЧПУ, который выполняет рабочие команды, рассчитанные с помощью компьютера. Обычные станки с ЧПУ строятся с использованием линейных компонентов, таких как червячные передачи, шариковые дорожки, линейные направляющие и многие другие недорогие специализированные компоненты. Конструкция линейной машины кажется очень простой: достаточно выбрать необходимые компоненты соответствующих размеров, соединить их вместе и запустить компьютер. Но дьявол, конечно, в деталях, все детали должны быть установлены точно, параллельно, правильно и без люфта, иначе все будет тереться и заедать.

• О
• Контакт
• Рекламировать
• Политика конфиденциальности
• Ресурсы

10 лучших фрезерных станков с ЧПУ с открытым исходным кодом (DIY)

Я люблю делать разные проекты. Некоторые из этих проектов состоят только из электронных схем. Некоторые из них требуют знания программирования. Некоторым из них требуется тело. Когда это происходит, 3D-принтер решает многие проблемы. Но в большинстве случаев для проекта недостаточно только 3D-принтера. Многие проекты требуют резки, сверления, гравировки (дерево, металл и т. д.). Фрезерный станок с ЧПУ пригодится каждому производителю. В этой статье я поделился лучшими фрезерными станками с ЧПУ с открытым исходным кодом.

Содержание

• Что такое фрезерный станок с ЧПУ?
  • Можете ли вы сделать фрезерный станок с ЧПУ?
• 10 лучших фрезерных станков с ЧПУ с открытым исходным кодом для самостоятельного изготовления
  • ЧПУ Maslow: другой фрезерный станок с ЧПУ
  • 2. Фрезерный станок с ЧПУ, созданный с нуля
  • 3. Мини-маршрутный станок с ЧПУ
  • 4. IndyMill 93 Фрезерный станок с ЧПУ с открытым исходным кодом 90 Станок с ЧПУ с открытым исходным кодом
  • 6. Sphinx 55
  • 7. Огромный фрезерный станок с ЧПУ
  • 8. Самодельный фрезерный станок с ЧПУ менее чем за 900 долларов
  • 9. RS-CNC — фрезерный станок с ЧПУ, напечатанный на 3D-принтере
  • 10. Иван Миранда !!
  • Заключение

Что такое фрезерный станок с ЧПУ?

Фрезерные станки с ЧПУ используются для резьбы, формовки, рельефа, гравировки на различных материалах (обычно это такие материалы, как дерево, МДФ, композит, плексиглас, ПВХ, алюминий и железо).

Фрезерный станок с ЧПУ используется с компьютерной поддержкой. 3 оси (оси X, Y и Z), которые могут двигаться независимо друг от друга, обрабатываются фрезерным станком с ЧПУ в соответствии с положением, полученным от компьютера. Чертежи, которые вы проектируете на компьютере (обычно в программах Autocad, Fusion360 и т. д.), обрабатываются на материале с помощью фрезерного станка с ЧПУ.

Можете ли вы сделать фрезерный станок с ЧПУ?

Многие производители могут самостоятельно изготовить фрезерный станок с ЧПУ. По возможности Maker может сделать мини-маршрутизатор с ЧПУ или большой фрезерный станок с ЧПУ. Обычно для многих производителей достаточно мини ЧПУ. Я поделюсь как мини-ЧПУ, так и большим ЧПУ. Детали, напечатанные на 3D-принтере, используются в некоторых станках с ЧПУ. Некоторые из них разработаны с алюминиевым Т-образным профилем. На всех ЧПУ установлено 3 шаговых двигателя. Меняется только размер шаговых двигателей. Почти все они используют одну и ту же программу для ПК. На всех них есть шпиндельный двигатель. Но мощность двигателя шпинделя и обороты меняются.

Каков ваш бюджет? Прежде чем решить, что вы будете делать с ЧПУ, вы должны определить свой бюджет. Что вы должны делать с этим ЧПУ? Вам не нужен мощный ЧПУ для гравировки печатных плат. Вам нужен мощный ЧПУ для резьбы по металлу.

Вы должны изучить фрезерные станки с ЧПУ, сделанные ранее. В этой статье я поделюсь своими исследованиями относительно фрезерного станка с ЧПУ DIY с открытым исходным кодом.

10 лучших фрезерных станков с ЧПУ с открытым исходным кодом

1. ЧПУ Маслоу: другой фрезерный станок с ЧПУ

Вам нужен фрезерный станок с ЧПУ, который работает в вертикальном положении. Этот проект может быть правильным для вас. Проект Maslow CNC Router был успешно завершен в 2017 году. Этот проект, который вы можете реализовать с бюджетом менее 500 долларов США, является одним из самых бюджетных проектов CNC Router.

Страница проекта здесь.

2. Фрезерный станок с ЧПУ, собранный с нуля

Это учебный проект. В конструкции топоров использовался деревянный материал. Для управления используется Arduino. Таким образом, стоимость снижается. Этапы строительства были довольно понятными.

Страница проекта здесь.

3.

Этот проект мини-ЧПУ с открытым исходным кодом очень полезен и точен. Подробно объясняется все, что необходимо для создания 3-осевого станка с ЧПУ. Это проект, который вы можете сделать через 2-3 дня после получения материалов.

Страница проекта здесь.

4. Фрезерный станок с ЧПУ IndyMill с открытым исходным кодом

Проект фрезерного станка с ЧПУ IndyMill — один из моих любимых проектов. Проект, который не подведет. Если вы хотите сделать мини-маршрутизатор и избежать сюрпризов во время проекта, это один из проектов, который я рекомендую в первую очередь.

Страница проекта находится здесь.

5. Станок с ЧПУ с открытым исходным кодом OX

Этот проект является проектом OpenBuild. Станок с ЧПУ Ox производства Марка Кэрью. Этот станок с ЧПУ может иметь различные размеры:

” У этого станка много интересных функций, но одним из моих любимых является то, что его можно построить в небольшом формате, который будет резать прибл. 1 фут x 1,5 фута (310 x 480) в большой формат OX, который может вырезать прибл. 2 фута х 4 фута! (580 x 1219) ” со страницы проекта…

Страница проекта находится здесь.

6. Sphinx 55

Sphinx 55 также является проектом OpenBuilds. На странице проекта есть CAD-файлы. Вы также можете приобрести в магазине. Мне понравилось. Но если вы решили сделать, вам следует просмотреть все версии.

Страница проекта находится здесь.

7. Огромный фрезерный станок с ЧПУ

Можно спорить о том, является ли этот проект открытым исходным кодом. Однако этапы строительства проекта показаны достаточно подробно. Кроме того, материалы такого рода, которые можно найти где угодно. Обычно этот станок с ЧПУ продается в виде комплекта за отдельную плату, но любой желающий может получить доступ к документации на его сайте.

Страница документации находится здесь.

8. Самодельный фрезерный станок с ЧПУ менее чем за 900 долларов США

Вам нравится проект по обработке дерева, тогда это для вас. Дешевый, большой, красивый…

9. RS-CNC – фрезерный станок с ЧПУ, напечатанный на 3D-принтере

Если вы ищете фрезерный станок с ЧПУ, изготовленный из деталей, напечатанных на 3D-принтере, то этот проект для вас. Мне понравилось. Но я не думаю, что 3D-детали подходят для станка с ЧПУ. Это проект Thingverse.

Страница проекта здесь.

10. Иван Миранда!!

Я люблю канал Ивана Миранды на YouTube. Он делает много отличных проектов. Одним из них является 3D-печать с ЧПУ. Вы обязательно должны проверить эти проекты. Они не являются открытым исходным кодом. Но если вы хотите купить планы, они довольно дешевы.

Заключение

Фрезерный станок с ЧПУ (станок с ЧПУ) — очень полезный инструмент. Есть много разных типов и размеров. Станок с ЧПУ обычно имеет 3 оси. (x-y-z) Но есть и 4-х или 5-ти осевые станки с ЧПУ. В этой статье я подумал о том, чтобы поделиться 10 фрезерными станками с ЧПУ с открытым исходным кодом. Но мне пришлось поделиться 1-2 проектами, которые не были с открытым исходным кодом. Потому что они были великолепны. Обычно они используют алюминий с V-образным пазом. Вы тоже можете сделать это и, что более важно, получить вдохновение.

LaserGRBL – Бесплатная лазерная гравировка

Рынок лазерной гравировки полон продуктов: одни отличного качества, другие очень низкого качества. Я предлагаю вам, какие параметры проверить при выборе вашего первого лазерного гравера.

Качество машины: материалы, использованные для изготовления рамы, и общая надежность
Качество лазера: наличие дополнительных опций лазера и возможность модернизации до более мощных моделей
Поддержка: наличие материалов (руководства, видео) и каналов поддержки (электронная почта, веб-сайт, Facebook) и запчасти

Я предлагаю сосредоточить ваше исследование на известных брендах, потому что малоизвестные бренды редко предлагают качественную продукцию и послепродажную поддержку. Нехорошо потратить немного денег и почувствовать себя брошенным, когда есть проблема с продуктом!

Здесь вы можете найти список брендов, которые я лично тестировал и могу рекомендовать.
По каждому бренду я делал обзор, и вы можете прочитать мое мнение об их линейке продуктов.

Торговая марка	Машина	Laser	Support	Score	Opinion	Review
Ortur				4.9	best for innovation	review
Aufero				4,5	лучшая скорость мотора	обзор
Atomstack				4,7
review
Sculpfun				4. 7	best for air assist	review
NEJE				4.7	best product range	review
Comgrow				4.5	лучшее качество/цена	обзор
Fox171	FoxAlien2			4.3	best robustness	review
Longer				4.2	best for price	review
TwoTrees				4.2	лучшая цена/опции	обзор
YoraHome				4. 7	7 американское качество0172	обзор

ЧТО О ЛАЗЕРНОЙ МОЩНОСТИ?

В настоящее время ( Июль 2022 ) легко найти лазерный модуль мощностью от 1,5 Вт до 20 Вт .
Пожалуйста, прочитайте внимательно! Я говорю об оптической силе : единственная реальная важная величина .

Часто вы обнаружите указанную мощность, которая представляет собой электрическую мощность, это значение примерно в 4 раза превышает оптическую мощность, поэтому 5 Вт можно назвать 20 Вт и, следовательно, может ввести вас в заблуждение.

Иногда рекламодатели изобретают какие-то странные эквиваленты мощности, поэтому нередко можно найти рекламируемые мощности 150 Вт.

Будьте умнее, всегда ищите оптическую мощность в спецификациях !

Мощность лазера от 1,5 Вт до 3,5 Вт

В основном встречаются в более дешевых моделях. Позволяет гравировать дерево и кожу и резать бумагу и картон, а также небольшие толщины фанеры и бальзы (пару мм).

Преимущество их низкой мощности состоит в том, что они имеют меньшую точку фокусировки, что позволяет им гравировать с высочайшим уровнем детализации. Машины, на которых устанавливаются эти лазеры, как правило, дешевле и могут быть куплены примерно за 200-250 долларов 9.0005

Мощность лазера 5,5 Вт.

Стандартный лазерный диод для моделей среднего класса. Обратите особое внимание на то, какую линзу фокусировки они устанавливают: важно, чтобы они устанавливали линзу FAC (быстрая коллимация оси) .

Начиная с 2021 года все новые лазерные модели наиболее распространенных брендов начинают использовать линзы FAC, но можно найти более старые модели без этой технологии. Будьте внимательны, особенно если покупаете б/у.

При оптической мощности > 5 Вт и линзе FAC можно гравировать камень, дерево, акрил и сталь (только маркировка поверхности на стали). Можно ли резать до 3 мм акрила и 5 мм фанеры (даже больше, если использовать систему подачи воздуха) за несколько проходов.

Лазер мощностью 5 Вт – лучший выбор для тех, кто впервые сталкивается с этим миром, поскольку он обеспечивает превосходную производительность по очень привлекательной цене (350 $ за полную машину).

Мощность лазера 10Вт и 20Вт

Эти лазеры зарезервированы для топовых моделей и появились на рынке только с начала 2022 года. Они изготавливаются путем соединения 2 или 4 диодов внутри модуля.

Эти модели, как правило, дороже (от 500 долларов за 10 Вт до 900 долларов за 20 Вт), но они единственные, которые обеспечивают действительно сравнимую производительность с CO2-лазерами, сохраняя при этом несравнимую компактность и удобство управления.

Эти машины способны легко резать листы толщиной 10 мм за один проход. В сочетании с системой подачи воздуха также можно резать листы толщиной до 20 мм.

Самая дешевая машина с лазером оптической мощности 10 Вт — Comgo Z1. Она стоила всего 350$, а мой обзор этой машины доступен здесь. На мой взгляд, один из лучших граверов по соотношению цена/качество!

ЧТО О AIR ASSIST

Система Air Assist состоит из насоса высокого давления и тонкого сопла, которые создают прямой поток воздуха к точке лазерной абляции.

Преимущества системы подачи воздуха: большая глубина реза, более быстрый рез и более чистые кромки. Это также отличный способ избежать загрязнения линзы лазера, так как поток воздуха уносит дымы сгорания (грязные и полные остатков).

Только высококачественные машины оснащены встроенной системой подачи воздуха, например превосходный Sculpfun S10.

РАЗМЕР РАМЫ

Т-образный станок

Состоит из двух алюминиевых направляющих, способных работать на поверхностях размером примерно 20см х 20см. Эти машины подходят для тех, кто работает с небольшими деталями, такими как ручки, кошельки, фоторамки. Это самые дешевые машины, и вы вряд ли найдете их с воздушной подпиткой или мощными лазерами, потому что их форма не позволяет устанавливать тяжелые модули.

Примерами этой категории являются Aufero Laser 1 и Atomstack P7 или Neje Master 2s.

Примерами этой категории являются Scuplfun S9, Atomstack A5, Aufero Laser 2 и т. д.

В некоторых более прочных и надежных моделях используются металлические направляющие двойного размера, например, в FoxAlien Reizer. Эти модели дороже, но гарантируют возможность установки более тяжелых лазерных головок.

Jumbo Frame (80×40 и более)

Только несколько брендов предлагают эту опцию, одна из них – NEJE, у которой также есть гравер, способный работать с поверхностями 81см x 46см. Это Neje 3 MAX с лазером мощностью 10 Вт, который имеет очень конкурентоспособную цену (учитывая, что у него есть тормозная цепь).

Некоторые другие бренды предлагают «комплект расширения», который позволяет увеличить рабочую поверхность за небольшую цену.

МОДУЛИ УЛУЧШЕННОГО КАЧЕСТВА

Если вам нужны лазерные модули для непрерывного использования, я не рекомендую использовать модули, которые поставляются с вашими маркерами, либо те, которые дешевы на ebay, amazon, aliexpress, bangood, gearbest… Все эти модули рассчитаны на эпизодическое использование и быстро приходят в негодность при длительном использовании на максимальной мощности.

Есть очень хорошие продавцы под названием Opt Lasers, которые производят небольшие изделия, но самого высокого качества. Все они представляют собой модули, изготовленные вручную в соответствии с лучшими стандартами, все они протестированы один за другим, и они также могут предоставить персонализированные ответы для любых потребностей.

Доступен код скидки (подробнее)

Opt Lasers — это то, что я называю «феррари среди лазеров». Они предлагают широкий ассортимент продукции, который удовлетворит потребности любого профессионала, которому нужна высококачественная лазерная система на ЧПУ.

Доступны лазерные модули с оптической мощностью от 2 Вт до 15 Вт (эквивалент примерно 60 Вт электрической мощности). Это продукты, изготовленные из цельных алюминиевых блоков, индивидуально обработанные на станках с ЧПУ, доступны универсальные системы крепления для простого подключения к существующим станкам.

Их продукция включает в себя лазерные модули с воздушным и водяным охлаждением, магнитные быстроразъемные системы и многое другое!

https://optlasers. com

Лазерный диодный гравер подходит для небольших объемов работ. Если вам нужна быстрая гравировка, резка толстых материалов, вам следует подумать о покупке гравера мощностью 40 Вт или выше.

Такая мощность в настоящее время недостижима с помощью диодной технологии, поэтому вам придется выбрать установку с лазером на углекислом газе. Эти машины, как правило, дороже, крупнее и сложнее в использовании, и в большинстве из них используется собственное управляющее программное обеспечение.

Цены могут варьироваться от 400€ до 4000€ в зависимости от мощности лазера и размера столешницы.

В этом случае я советую вам выбрать наиболее подходящий для вас продукт, оценив стоимость доставки и отзывы о продукте.

Лазерный диодный гравер – не лучший инструмент для гравировки металла, даже если с помощью некоторых хитростей можно сделать небольшие надрезы (используя самые мощные модули).

Однако, если вашей целью является гравировка металлов, вам необходимо выбрать гравер с волоконным лазером.
